Трехходовой кран это: Назначение трёхходового крана | Полезные статьи

Содержание

Кран трехходовой

Кран — конструкция трубопроводной арматуры, затвор которой выполнен в форме тела вращения, поворачивающегося перпендикулярно оси потока транспортируемого материала. Другими словами, затвор крана (пробка) представляет собой деталь с отверстием, работающую по следующему принципу: при определенном повороте затвора отверстие в нем совпадает с осью хода рабочей среды, тогда кран открыт. Когда затвор поворачивают, чтобы закрыть кран, ходу рабочей среды препятствует сплошная сторона пробки. У трехходовых кранов в пробке предусмотрено несколько отверстий, и затвор может устанавливаться в трех рабочих положениях. Это позволяет не только перекрывать подачу рабочей среды, но и перенаправлять ее поток.

Классификация трехходовых кранов

Классификация трехходовых кранов во многом справедлива и для двухходовых конструкций. Устройства классифицируются по форме затвора, способу посадки затвора, по роду установки и по форме поворотного элемента.

По форме затвора различают шаровые, конусные и цилиндрические краны.

По способу посадки затвора трехходовые краны бывают сальниковые и натяжные. То есть посадка затвора может регулироваться сальником (в верхней части крана) или гайкой (в нижней части крана).

По роду установки трехходовые краны обычно бывают проходными и устанавливаются на участках трубопровода. Присоединение осуществляется через два присоединительных патрубка, отходящих от корпуса крана.

По форме поворотного элемента трехходовые краны делятся на Т-образные и Г-образные. В Г-образных кранах среда совершает поворот на 90° (протекает под углом), а в Т-образных, соответственно, поток среды образует букву «Т».

Устройство и принцип работы трехходового крана

Как уже было сказано, в пробке трехходового крана предусмотрено три отверстия. Одно входное и два выходных. В положении «закрыто» затвор перекрывает поток рабочей среды. В положении «открыто» рабочая среда, поступающая во входное отверстие, может одновременно проходить через оба выходных отверстия, либо же только через одно из них, а затем уже по присоединительным патрубкам поступать в систему — трубопровод. При перенаправлении потока рабочей среды одно из отверстий закрывается, в результате чего среда поступает в другое отверстие пробки и, следовательно, в другой патрубок, меняя направление своего движения. Таким образом, возможно, быстро отключить один трубопровод и подключить другой.

Область применения и особенности конструкции

Трехходовые краны преимущественно применяются на трубопроводах малых диаметров при небольших давлениях, когда по условиям эксплуатации необходимо осуществлять быстрое перенаправление потока рабочей среды. Они отличаются простотой конструкции, компактностью, малым весом и малым гидравлическим сопротивлением. Тем не менее, они нуждаются в частом осмотре и уходе, поскольку конструкция пробки предполагает быстрый износ корпусного соединения.

Трехходовой кран — Справочник химика 21


    Между манометром и сосудом устанавливают трехходовой кран. Манометр снабжают сифонной трубкой и в зависимости от условий масляным буфером или другим устройством, которое пре- [c. 322]

    В аммиачной компрессорной установке депарафинизации масел при пуске запасного компрессора, в котором находился жидкий аммиак, разорвалась стенка цилиндра. Как показали результаты расследования, компрессор не был оборудован средствами противоаварийной защиты и сигнализации (о превышении давления на нагнетательной линии, завышении уровня жидкого аммиака в ресиверах и понижении давления смазочного масла). Манометры, установленные на трубопроводах компрессоров, не были оборудованы трехходовыми кранами для продувки и проверки. На нагнетательных линиях отсутствовали обратные клапаны. 

[c.158]

    Перед отбором пробы газовую пипетку и соединенную с ней резиновой трубкой напорную склянку заполняют раствором поваренной соли для этого поднимают напорную склянку и закрывают сначала нижний, а затем верхний краны пипетки. Свободный конец газовой пипетки при помощи резиновой трубки присоединяют к источнику исследуемого газа, опускают напорную склянку настолько, насколько это необходимо для засасывания газа, открывают сначала нижний кран, потом верхний.

Первую порцию газа, отобранную в пипетку, выбрасывают. Чтобы не отсоединять пипетку от источника газа, пользуются пипетками с серповидными кранами и трехходовыми кранами (рис. 167, б), через боковые отростки которых и выбрасывают первую порцию газа. Затем газ снова засасывают в пипетку, опуская напорную [c.237]

    Прибор состоит из стеклянной пипетки 1 с двумя отметками верхний конец пипетки заканчивается трехходовым краном 2, а нижний соединен с напорной грушей 4 резиновой трубкой. В качестве вытесняющей жидкости служит ртуть. [c.239]

    Анализируемый газ забирают в газоанализатор обычно из стеклянной пипетки, присоединенной к гребенке с левой стороны прибора и укрепленной на штативе в вертикальном положении так, чтобы трехходовой кран находился внизу. Трехходовой кран пипетки соединяют каучуковой трубкой со стеклянной грушей, воронкой или напорной склянкой, в которую наливают запирающую жидкость. В процессе работы запирающая жидкость и поглотительные растворы не должны попадать в бюретку и гребенку, так как это искажает результаты анализов.

Для зарядки прибора снимают нижние части поглотительных сосудов и заливают соответствующими реактивами. [c.242]

    Масляный фильтр грубой очистки двухсекционный, сблокирован трехходовым краном, посредством которого секции фильтра включаются в работу попеременно. Фильтр тонкой очистки масла ЯАЗ-204 служит для окончательной очистки масла от механических примесей. Холодильник для масла трубчатого типа с водяным охлаждением. Смазка цилиндров и сальников осуществляется масляными насосами. Каждый насосный элемент обслуживает только один смазочный пункт компрессора. Привод маслонасосов от индивидуального электродвигателя через редуктор. У каждого пункта подвода смазки к компрессору установлены обратные клапаны с контрольным краником, предназначенным для проверки подачи масла. 

[c.235]


    Маслофильтров в системе установлено обычно два или один двухсекционный. С помощью трехходового крана отключают илн один фильтр или одну его секцию для чистки и промывки.
[c.328]

    Вначале к колбе Клайзена или Арбузова подбирают пробки как к горлу, так и к пароотводной трубке, вставляемой в холодильник. После этого части прибора нужно хорошо вымыть. В прямое колено горла колбы вставляют на пробке капилляр, доходящий почти до дна колбы. В изогнутое колено, на котором имеется пароотводная трубка, вставляют на пробке термометр с соблюдением тех же требований, как описано выше. Пароотводную трубку при помощи пробки соединяют с холодильником, который в свою очередь соединен с приемником. Приемник соединяют с водоструйным или другим вакуум-насосом через предохранительную склянку с помощью трехходового крана, причем в систему также включен ртутный манометр для измерения остаточного давления в приборе. 

[c.133]

    Между манометром и предохранительной склянкой включают трехходовой кран, при помощи которого всю систему можно быстро отключить от вакуум-насоса, а также впустить воздух в прибор после окончания перегонки. [c. 134]

    После того как вакуум-перегонка закончена, прежде всего прекращают нагревание. Затем трехходовым краном отсоединяют прибор от водоструйного или другого вакуум-насоса. Прибору дают некоторое время остыть, затем, осторожно поворачивая трехходовой кран, впускают в прибор воздух, внимательно наблюдая за ртутным манометром. Ртуть в нем должна переходить из колена в колено очень медленно. После заполнения закрытого колена мано.метра ртутью скорость впускания воздуха в прибор можно осторожно увеличить. Когда давление внутри прибора уравняется с наружным, отъединяют приемник, затем вынимают термометр из колбы Клайзена пли Арбузова и, наконец, снимают колбу. Подачу воды в холодильник прекращают еще до того, как приступят к разборке прибора. 

[c.134]

    По окончании испытания давление в корпусе снижают до атмосферного с такой же скоростью, как и при подъеме. После этого открывают воздушник — трехходовой кран перед контрольным манометром. Через сливной кран сливают воду в сливную магистраль.[c.223]

    Затем систему вакуумируют до давления приблизительно Ю мм рт. ст. Для этого включают насос 12 и 13 приблизительно на 1 ч. Затем переходят к проверке достигнутого вакуума. Абсолютную величину высокого вакуума измеряют манометром Мак-Леода 8. Принцип работы этого прибора основан на сжатии известного объема воздуха или газа в калиброванном запаянном капилляре. Манометр соединяют с системой, постепенно открывая кран 7, и затем осторожно впускают воздух через кран 9 в пространство над ртутью в резервуаре, из которого он предварительно откачивается при соответствующем положении трехходового крана 9. С поступлением воздуха ртуть начинает подниматься вверх, отключая в левой замкнутой части прибора (в шаре) известный объем газа, и сжимает его в запаянном капилляре. Объем шара и капилляра над ним калибруют при изготовлении прибора. Как только ртуть в правом открытом капилляре достигнет уровня запаянного конца измерительного капилляра, доступ воздуха через кран 9 прекращают.

Записывают разность уровней столбов ртути в капиллярах и отключают манометр, перекрыв краны 7 и 9. Остаточное давление в системе вычисляют по известной зависимости  [c.75]

    Меры предосторожности при проведении опытов. Е После откачивания (после выключения рубильника) необходимо повернуть трехходовой кран на атмосферу. В противном случае масло из форвакуум-ного насоса может быть втянуто в систему [c.171]

    При герметичности установки через кран 12 вытекает небольшое количество воды, после чего ток воды прекращается. Газовую бюретку вновь полностью заполняют водой, кран 12 закрывают, бюретку 6 заполняют ацетоном (трехходовой кран 14 ставят и положение // ), после чего открывают кран II. При этом уровни манометра устанавливают в пулевое положение, трехходовой кран /Л ставят в положение // , а трехходовой кран 14 — в положение / , После этого можно приступить к подаче ацетона в реактор, предварительно записав в рабочую таблицу необходимые начальные данные (уровень ацетона, температуру п т. п.). [c.407]

    Прибор собирают по схеме, показанной на черт. 1. Стеклянную бутыль / (или стальной сосуд), служащую воздушным буфером, закрывают плотно пробкой с двумя трубками одну трубку соединяют через трехходовой кран 4 с источником давления, вторую — через тройник соединяют с манометром 2 и четырехходовым краном 6. От четырехходового крана 6 отходят две трубки к коленам А Б вискозиметра. На трубке, соединяющей четырехходовой кран 6 с коленом А, находится двухходовой кран 5, при помощи которого удерживается масло в верхнем шарике вискозиметра. [c.231]

    Переключив трехходовой кран, отсоединяют водоструйный насос и подают водород в реакционную камеру. Открыв кран /, давлением водорода заполняют маслом капиллярный его отросток. Затем повторяют операцию заполнения маслом реакционной камеры до метки а, как указано выше. [c.431]

    Сосуды для сжиженных газоЕ. предназначены для работы при температуре от —40 до +50° С при избыточном давлении и вакууме (при низких температурах). Рабочее избыточное давление для пропановых сосудов 1,8 МПа, бутановых 0,7 МПа. Сосуды снабжаются двумя системами предохранительных клапанов — рабочими и контрольными клапанами, размещенными на общем коллекторе с трехходовым краном (рис. 88). Конструкция трехходового крана должна исключать возможность одновременного отключения обоих предохранительных клапанов. Отключение одного предохранительного клапана возможно па короткий промежуток времени (ианример, для замеггы на исправный клапан). Запрещается установка заглушки между трехходовым краном и клапаном. Такие сосуды оборудуют также спускным незамерзающим клапаном в нижней части аппарата, указателем уровня, штуцерами и муфтами для манометра и термометра. Корпус сосуда должен быть заземлен. [c.119]


    После этого поворотом трехходового крана отключают водоструйный насос и вновь подают водород в реакционную камеру, затем закрывают кран 6 и прекращают подачу водорода. Открыв кран 1, спускают масло через его капиллярный отросток, при этом уровень масла в манометрической бюретке поднимается, и когда он достигнет метки О, кран 1 закрывают.[c.431]

    После сборки установки ее следует испытать на герметичность при максимально.м рабочем разрежении. Для этого замкнутую систему вакуумируют, после чего с помощью трехходового крана или зажима перекрывают шланг, ведущий к насосу, и наблюдают за показаниями манометра. [c.46]

    Основной трехходовой кран / в одном из положений соединяет поглотительные сосуды 1—7 с бюреткой б в другом положении — измерительную бюретку б с сосудом г и в третьем положении — бюретку с воздухом. В рабочем состоянии основной кран соединяет поглотительные сосуды с бюреткой. Двухходовые краны II и III служат для присоединения к прибору петли д. Кран IV сообщает прибор с сосудом, содержащим пробу газа, и соединяет его в случае надобности с воздухом. Вся гребенка изготовлена из капиллярных трубок диаметром 0,75—0,80 мм и имеет 12 капиллярных отростков для присоединения сжигательного прибора, бюретки, поглотительных сосудов, петли для сжигания водорода, а также для забора нробы газа. При анализе вводят поправку на вредный объем гребенки, составляющий примерно 1,5 см . Измерительная бюретка [c.240]

    В заглушке 2 просверливают отверстие и приваривают патрубок для подключения гидропресса. На штуцере 1 устанавливают сливной кран. Через штуцер 4 заполняют корпус колонны водой, при этом воздух выпускают через трехходовой кран перед контрольным манометром. После заполнения колонны водой штуцер 4 закрывают пробкой и испытывают корпус гидравлическим способом на давление 400 кгс1см . Скорость подъема давления не более 10— [c.223]

    Для прпготовлетшя газовых смесей с известным содержанием обоих компонентов пользуются установкой, схема которой показана на рис. 50. Колбу 6 заполняют 10 о-ным раствором Na l из сосуда / так, чтобы иод краном 4 не оставалось воздуха. Приводят трехходовой кран 7 в положение Л , присоединяют резиновую трубку 8 к газометру, наполненному газом I, и вытесняют воздух из системы соединительных трубок. Затем кран 7 ставят в положение Б , открывают кран 4 и соединяют колбу 6 с газометром, одновременно открывая кран 3. Прн этом раствор из колбы 6 вытекает через кран 3 в мерный стакан. Скорость вытекания регулируется краном 3 так, чтобы давле-1ше в колбе было выше атмосферного на 15—20 мм столба раствора (высота h по манометру 5). После того как в мерный стакан будет отобрано [c.93]

    Одинарный трехходовой кран, ка/к обычно, располагается в общей крышке двух ста1кано в, но включается [c.96]

    Собранный прибор укрепляют в термостате на текстолитовой подставке и проверяют на герметичность. Для надежности герметичности соединительных шлифов краны 6 и 7 стягиваются резиновым шнуром. Перед началом продувки системы приборов и масла редуктор на водородном баллоне присоединяется к отросту крана реакционной камеры посредством трехходового крана. [c.429]

    На схеме главный регулятор состоит из термопары 9, измеряющей температуру сырья, и электронного самопишущего потенциометра КСП-3 с пневматическим регулирующим устройством. От регулятора сигнал регулирующего воздействия через трехходовый кран-переключатель поступает в камеру задания регулирующего блока ПР. 3.31, устанавливая такую температуру тоиочных газов над иеревалами, ири которой обеспечивается заданная температура сырья на выходе из печи. [c.121]

    После продувки водородом закрывают край /, дрексель-счетчик отсоединяют от прибора, подключают водоструйный иасос к трехходовому крану, при помощи которого соединяют его с реакционной камерой, и засасывают масло из запорной скляики в реакционную камеру до метки а. [c.430]

    Установка снабжена контрольно-измерительными приборами, такими, как манометры 22, датчик перепада давления на контрольном фильтре 19, ротаметр 21, штихпробер 23 с трехходовым краном, термопары. Кроме того, установка снабжена кранами перепуска топлива 18 и тонкой регулировки 29. [c.141]

    Другой подобный 5ве прибор Лефлера сос гоит из двух и-образных трубок, из которых одна наполнена водой, а другая исследуемым дестиллЕтом. Обе трубки ск>единены трехходовым краном, через который можно произвести отсасывание воды и масла, с целью создать в обоих коленах трубок яекотор то разность давлений. Подвижные шкалы переставляются затем так, чтобы их нулевые деления совпадали — — д [c.51]

    Ожижающпм агентом служил технический азот, расход которого измеряли реометром. Под газораспределительной решеткой реактора была помещена насадка пз проволочной канители для равномерного распределения газового потока по сечению. Включение и отключение линии азота производили трехходовым краном. Расход газа устанавливали до введения примеси в реактор, затем отсекали установившийся поток газа и в реактор помещали СибО -ЗНзО. [c.104]

    Вообще же ассортимент фторопластовых деталей может быть весьма разнообразен. Незначительный коэффициент трения материала делает его весьма ценным для изготовления трущихся узлов. Так, на рис. 11 изображен фторопластовый затвор для колбы с мещалкой. При условии достаточно точного изготовления он удовлетворительно держит вакуум и очень удобен в работе. Такие затворы устойчиво работают на малых и средних оборотах и во многих случаях с успехом заменяют затворы с цилиндрическими щлифами (см. стр. 78), выгодно отличаясь от последних большей доступностью и прочностью. На рис. 12 изображен двухходовой кран из фторопласта, также обладающий многими преимуществами перед стеклянными кранами. Иногда из фторопласта делают только пробку для крана и вставляют ее в корпус обычного стеклянного двух- или трехходового крана. Такой модификации поддаются любые краны, в том числе на делительных и капельных воронках. При работе с жидкостями, растворяющими или разрушающими смазку, обычные стеклянные краны доставляют много неприятностей через некоторое время после начала работы они начинают подтекать, заедать, смазка загрязняет жидкость. В таких случаях замена нробки крана на фторопластовую, несомненно, является весьма удачным решением проблемы. [c.36]

    На рис. 20 изображена схема одного из возмож ных вариантов сборки вакуулмной системы, содержа щей в основной линии один трехходовой кран. Кран имеет четыре рабочих положения, что позволяет в процессе работы соединять манометр с вакуумным прибором при отключенном насосе (для проверки герметичности прибора) (рис. 21,а) соединять мано метр с насосом при отключенном приборе (для изме рения максимального разрежения, даваемого насосом) (рис. 21,6) соединять прибор с насосом при отключенном манометре (если нет необходимости в измерении вакуума) (рис. 21, в) соединять вместе при-бор, насос и манометр (основное рабочее положение) (рис. 21,г). Иногда вместо трехходового крана устанавливают стеклянный тройник, а отключение частей вакуумной линии осуществляют с помощью зажимов, из которых наиболее удобны хирургические (рис.22). На линии манометра имеется кран для впуска воздуха. Следует твердо придерживаться правила в конце работы вначале впускают воздух в систему и лишь затем отключают насос. Поступать наоборот нельзя выключение насоса без предварительного впуска воздуха может в случае неисправности обратного клапана вызвать переброс масла в систему. Непосредственно у насоса рекомендуется устанавливать предохранительный стеклянный шар вместимостью 1 — 1,5 л, задерживающий масло при случайном перебросе. [c. 45]

    Прекращение перегонки и разбор y ianofeKi обя зательно начинают с того, что открывают зажим илц трехходовой кран для соединения паровой лйнии о атмосферой. Если этого не сделать, массу из пере- гонной колбы может засосать в паропроводящую трубку. [c.139]


Кран трехходовой: принцип действия и виды

За регулирование температуры теплоносителя в отопительных системах отвечает автоматика котла. Однако на практике встречаются схемы отопления с несколькими контурами, в каждом из которых требуется вода с определенной температурой. Чтобы это стало возможным, в систему внедряют кран трехходовой. Принцип работы этого устройства основан на разделении жидкостей с разной степенью нагрева.

Конструкция трехходового крана

Внешне это приспособление выглядит, как обычный тройник из латуни или бронзы с установленным на верхней его грани вентилем. Он жестко соединен с регулировочным сектором – сферической пластинкой из металла, которая и смешивает два потока жидкости. Смесительный тройник имеет два входных патрубка для горячей и холодной воды, и один выход – для подачи смешанного теплоносителя.

Показатель, согласно которому выделяется группа, к которой принадлежит кран трехходовой, – принцип работы. Он основан на изменении положения вентиля, вместе с которым изменяется и положение регулировочного сектора. Кран в разной степени перекрывает два потока жидкости.

Изменением количества горячей и холодной воды, которая поступает в основную систему, и осуществляется регулирование температуры теплоносителя. В зависимости от типа управления, выделяют:

  • ручной;
  • электрический;
  • термостатический кран трехходовой.

Принцип работы каждого устройства имеет принципиальные отличия.

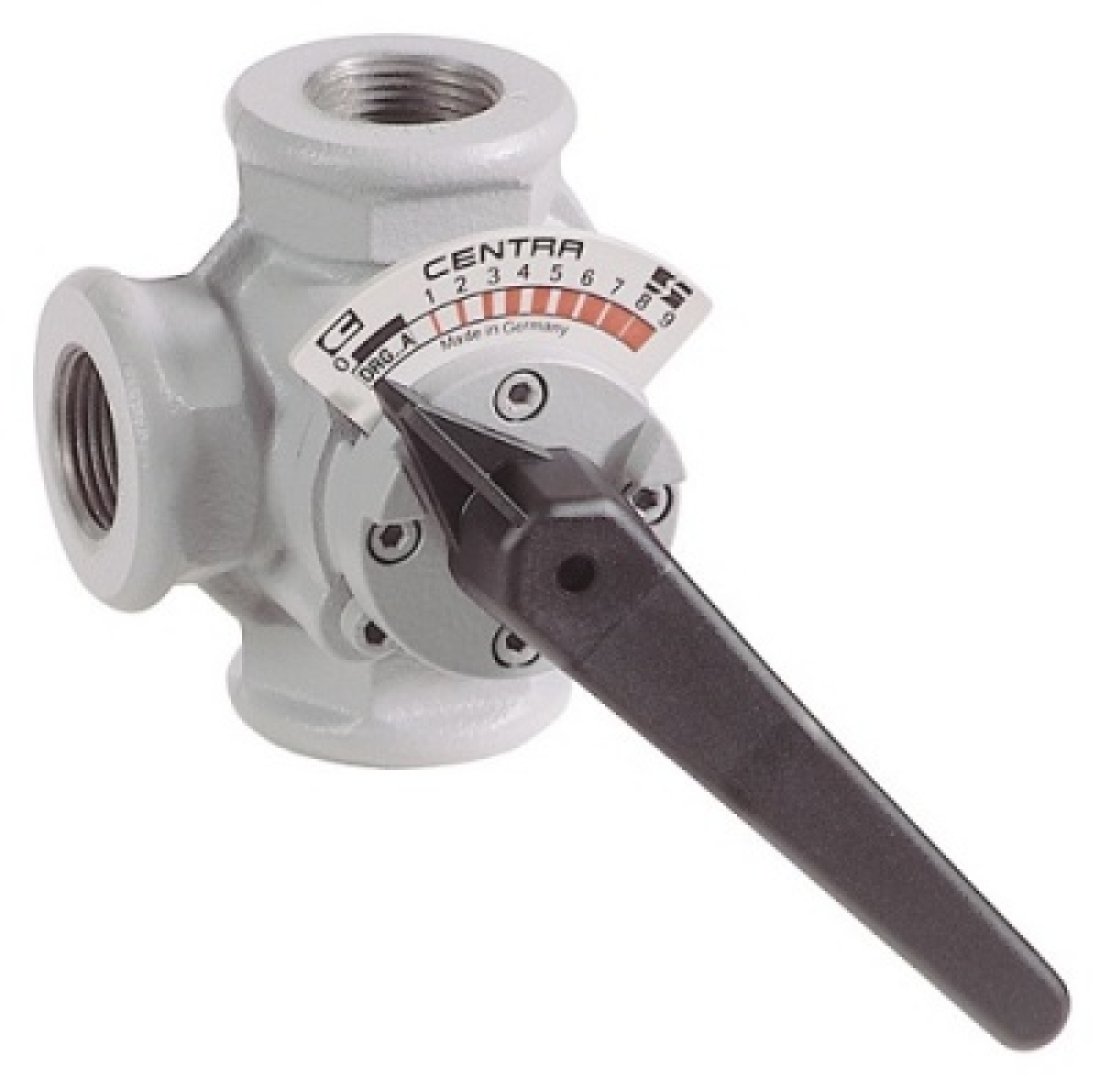

Ручные трехходовые краны

Ручные краны имеют специальные поворотные ручки – барашки, — которыми и осуществляется управление потоками теплоносителя. Установив вентиль в определенное положение, удается изменить количество нагретой и холодной воды, которая поступает в систему.

Неравномерное и продолжительное прогревание радиаторов, расположенных на значительном удалении от котла, – основной недостаток, коим обладает ручной кран трехходовой. Принцип работы этого устройства не позволяет постоянно варьировать количество поступающей жидкости с разной степени нагрева.

Электрические трехходовые краны

Главным отличием кранов названного типа является наличием сервопривода и электронного блока управления, с помощью которых и осуществляется регулирование температуры теплоносителя. Основное преимущество устройства заключается в способности поддерживать заданную степень нагрева жидкости в автоматическом режиме.

Сервоприводом может быть оснащен любой трехходовой кран. Принцип работы таких устройств основывается на взаимодействии управляющего блока и электродвигателя. Блок измеряет температуру среды на выходе и подает команды движителю. Тот, меняя свое положение, регулирует количество теплой и холодной жидкости, поступающей в систему.

Термостатические трехходовые краны

В конструкции представленного крана имеется терморегулятор – газ или специальная жидкость. Она помещена в отведенную для этого полость внутри клапана и реагирует даже на незначительные изменения нагрева текущей среды.

При повышении температуры жидкость или газ расширяется и толкает специальный поршень, который перекрывает доступ к горячей воде.

Принцип работы трехходового клапана с терморегулятором требует точной его настройки перед внедрением в систему. Для этого устанавливают предельные значения температур, тем самым регулируя степень нагрева теплоносителя. Главное преимущество устройства – абсолютная автономность.

Разделительный трехходовой кран

Описанное выше оборудование предназначено для смешивания жидкостей различной температуры. Принцип работы трехходового клапана разделительного типа имеет несколько серьезных отличий. Как ясно из названия, он используется для отделения одного потока воды от другого. В отличие от смесителей, в разделительном кране имеется только один входной патрубок и два выходных, которые расположены на одной оси.

В этих устройствах регулировочный сектор с изменением температуры основной жидкости перекрывает отверстия выходных патрубков. Такое оборудование чаще всего используют для переключения потока жидкости из одной системы трубопровода в другую, что позволяет регулировать количество воды одновременно в различных контурах отопления и в других конструкциях.

Особенности выбора устройств

Первое, на что необходимо обратить внимание, выбирая трехходовой клапан, – принцип работы устройства. Конструкции с ручным управлением подойдут для бюджетных отопительных систем, например, для дачного дома, где вы бываете один раз в сезон.

Электрические устройства можно использовать в отопительных контурах зданий, предназначенных для постоянного проживания. Если же вы делаете ставку на простоту эксплуатации и надежность, то лучше выбирайте краны с терморегулятором.

Для систем с высокой температурой теплоносителя не рекомендуется приобретать трехходовой кран, принцип работы которого основан на расширении жидкости или газа – они быстро выйдут из строя. В такие конструкции должна устанавливаться специальная арматура.

Важно, чтобы диаметр трубопроводом совпадал с диаметрами входных и выходных патрубков крана. Только в этом случае не пострадает пропускная способность контура, а монтаж будет выполнен без дополнительных элементов.

Особой популярностью как у наших соотечественников, так и во всем мире, пользуется трехходовой кран Esbe, принцип работы которого основан на расширении терморегуляционной жидкости. Такие устройства отличаются высокой надежностью и точностью, подходят для большинства отопительных систем.

Ответственно подходите к выбору трехходовых клапанов для сложных схем отопления. Иначе вы рискуете получить малоэффективную систему, которая не будет справляться со своими обязанностями.

Отопление. Кран трехходовой | Сантехнапевы

Вся история развитие отопительных приборов неразрывно связана с развитием и совершенствованием техники регулирования температуры внутри помещения. Костер – это количество топлива, печи и камины – воздушные заслонки, радиаторы отопления – краны и трехходовые краны. Человек, наверно, единственная теплокровная зверушка которая имеет самый узкий диапозон температур для комфортных ощущений. Примерно, от 17 до 22 градусов цельсия. Остальное — либо холодно, либо жарко. В общем, хорошей погоды не бывает. По этому, наступление весны при продолжающемся центральном отоплении, приносит с собой не только радость возрождения природы, но и ощущение огромного дискомфорта. Температура в квартирах катастрофически поднимается. Ничто не радует. Ночью сняться не красивые девушки, а черте что – пустыни и засушливые степи. И это весной! В привилигированном положении только счастливые обладатели регулировочных кранов на обвязке радиаторов системы отопления. Им снятся правильные сны, так как они властны управлять температурой в своей квартире всего лишь “легким движением руки”. Основная масса прочих граждан также может влиять на теплоотдачу своих отопительных приборов, но не догадывается об этом. Мешает стереотипный взгляд и предвзятое мнение о продукции советских предприятий, в частности, на запорную и регулирующую арматуру для устройства водопровода и тепловых сетей жилых зданий. Не все так плохо. Гораздо ответственнее необходимо подходить к выбору импортной запорной арматуры, изготовленной методом высокотемпературного прессования. Я, например, не знаю ни одного советского отвалившегося крана, а аварий по вине импортной сантехарматуры более чем достаточно. Не буду сейчас развивать вопрос о том, что стоит покупать, а чего не стоит – речь в данной статье не о том. Речь идет о том, что было много хороших и полезных вещей, которые можно и нужно использовать. Одна из таких необходимых и полезных вещей – это трехходовой кран. Такие краны имеются в каждой квартире построенной в период 80-х до 90-х годов. После, перестройка внесла свои коррективы и в устройство санитарно- технических систем жилых домов. Это отличные бронзовые краны. Я дома пользуюсь ими уже на протяжении 26 лет. Им сносу нет. Там нечему ломаться. Все, что необходимо для поддержания их в рабочем состоянии – это время от времени менять сальниковую набивку. Стояк отопления отключать не надо. Пустяковая работа с которой может справиться каждый, кто сможет отличить разводной ключ от молотка. Кстати, сальники и у импортных кранов начинают течь уже после 2-х, 3-х лет эксплуатации и не всегда есть возможность подтянуть сальник. Очень немногие модели импортных кранов имеют сальниковую гайку. Сложившееся мнение о том, что советские краны плохие не на чем не основано. Критика должна быть объективной. Я, ни в коем случае, не призываю Вас оставлять эти краны после ремонта и смены радиаторов. Для этого лучше использовать другую схему обвязки радиаторов с установленными кранами на подводящей и отводящей трубах. Такая схема позволит отключать и снимать радиатор для профилактических работ либо последующего ремонта помещения. Я веду разговор о том, что для того что бы комфортно чувствовать себя в своей квартире не обязательно менять радиаторы отопления. Если Вы не планируете большой ремонт — то вот Вам выход из положения. Опять же этот совет обычным людям с обычным достатком. Трехходовой кран не даст Вам полностью отключить радиатор отопления так как он устанавливается на одну из труб, в зависимости от того с какой стороны радиатора расположены подводящие трубы. (Трубы справа – кран вверху, трубы слева – кран внизу.) Через одну из труб все равно происходит теплообмен, но он настолько незначительный, что им можно пренебречь.

К сожалению, работопригодными являются только краны показанные на фото. Бронзовые. Есть краны подобного типа, но чугунные . Их восстановление слишком трудоемкое и затратное. Здесь уже без отключения стояка отопления не обойтись, по — этому их ремонт не оправдан. Есть еще один тип кранов, ДГИ (дроссель Гусева-Иофа), которые устанавливались между секций чугунного радиатора отопления, но о их ремонте не может быть и речи. Они уже давно отслужили свой срок.

В заключении – самое главное. Система центрального отопления – это высокое давление и температура. Никогда не переоценивайте свои возможности. Лучше доверить выполнение работ специалисту.
Комфортного проживания!
ПВН

3-ходовые клапаны | 3-ходовые краны из нержавеющей стали, латуни и ПВХ

Среди многих типов шаровых кранов 3-ходовые шаровые краны являются эффективным решением для смешивания, отвода и выбора приложений.

Valworx предлагает широкий выбор 3-ходовых клапанов, поставляя продукцию, которая соответствует высоким стандартам качества, производительности и доставки наших клиентов.

Клапаны трехходовые предназначены для смешивания, отвода и отбора различных сред. Эти компоненты соединены с трубками или трубопроводами для управления потоком жидкостей или газов.Как следует из их названия, трехходовые регулирующие клапаны имеют три порта. Эти клапаны различаются по составу на входе и выходе в зависимости от применения клапана:

Смесительные клапаны: Объедините два потока жидкости в один.

Отводные клапаны: Отвод жидкости к одному из двух выходных портов.

Выбор клапанов: Забирает поступающую жидкость из одного из двух портов и перемещает ее через выходной порт.

Вы можете управлять 3-ходовыми клапанами вручную с помощью рычага, используемого для открытия и закрытия нужных проходов, или вы можете управлять ими с помощью электрических или пневматических приводных двигателей для автоматической работы.

Типы трехходовых клапанов для продажи через Интернет

Клапаны

с Т-образным и L-образным отверстием указывают на конструкцию отверстия и путь потока среды. Поскольку порты клапана могут располагаться по-разному, важно знать конструкцию отверстия, чтобы обеспечить желаемый поток среды.

T-порт

Т-образные трехходовые клапаны имеют шар с тремя отверстиями Т-образной формы. Эти универсальные клапаны подходят для режимов выбора, отвода и смешивания в зависимости от настроек клапана:

  • Путь потока T1 (левое смешивание) : Среда поступает слева и проходит через клапан, смешивая все порты в положении два, пока не отклонится влево и не выйдет через передний порт 2 положения.
  • Путь потока T2 (левый отвод) : Среда поступает слева и проходит через клапан в положении один, пока не отклонится влево из положения два переднего порта.
  • Путь потока T3 (правый отвод) : Среда входит справа и проходит через клапан в положении два, отводя вправо и выход из первого переднего порта.
  • Путь потока T4 (правое смешивание) : Среда поступает справа и проходит через клапан, смешивая все порты в положении один, отводя вправо и выходя через передний порт во втором положении.

Т-образные клапаны всегда имеют активный путь прохождения жидкости независимо от настройки, то есть они всегда открыты и никогда не могут быть полностью закрыты.

L-порт

Г-образные порты представляют собой клапаны с двумя отверстиями, просверленными в шаре под углом 90 градусов, для перемещения жидкости из нескольких источников. Эти трехходовые шаровые краны напоминают L-образную форму и используются для отвода и выбора приложений, но не работают как смесительные клапаны. Они имеют две настройки для перенаправления потока жидкости вправо или влево.

Активация трехходового клапана

Клапаны Valworx поставляются со встроенным креплением для простого крепления к приводу клапана. (Для получения информации о клапанах с электроприводом щелкните здесь). Стандартная настройка клапана зависит от типа привода.

ПРИМЕНЕНИЕ ТРЕХХОДОВЫХ КЛАПАНОВ

Поскольку 3-ходовые шаровые краны надежны, удобны в использовании и обеспечивают длительный срок службы, эти устройства являются распространенным типом многоходовых клапанов.Трехходовые клапаны представляют собой простые и экономичные средства обеспечения отсечки и управления направлением потока в одном корпусе клапана, и они универсальны для использования во многих областях, включая:

  • Паровая служба
  • Воздушные, паровые и газообразные системы
  • Управление технологическим процессом

КУПИТЕ 3-ХОДОВЫЕ ШАРОВЫЕ КРАНЫ В VALWORX СЕГОДНЯ

Вы можете найти 3-ходовые клапаны для продажи в Интернете на сайте Valworx. Мы изготавливаем, испытываем и отправляем клапаны с приводом в тот же день, когда вы их заказываете, обеспечивая клиентам быстрый и эффективный заказ и доставку.

Добавьте наши 3-ходовые клапаны в корзину сегодня или свяжитесь с нами для получения дополнительной информации о наших продуктах.

См. наши советы ProTips для получения дополнительной информации о трехходовых шаровых кранах и о том, как их можно использовать.

Как выбрать трехходовой шаровой кран Hayward

Все Хейворд ® трехходовые шаровые краны имеют настоящие штуцеры которые можно отделить от трубные соединения, позволяющие проводить обслуживание (регулировку или замену) седел клапанов и уплотнений без разборки трубопровод.



Трехходовые шаровые краны Hayward доступны в материалах ПВХ и ХПВХ, и любой материал может быть поставляются с уплотнительными кольцами штока из EPDM или FPM на ваш выбор. Есть два различные типы корпусов трехходовых шаровых кранов, стандарт (нижний вход) и боковой (боковой вход).



То Хейворд ® Серия TW (на фото слева) имеет нижний вход соединение относительно рукоятки клапанов.

По сравнению с серией TW, серия LA Хейворда (показана на справа) имеет боковой вход относительно рукоятки вентиля.

Поток в клапан может проходить через любой из трех портов; для Например, вы можете захотеть перенаправить поток с любого порта на общий порта или от общей линии к обоим или чередующимся портам.

Каждый клапан имеет спецификацию, иллюстрирующую различные отводящие доступные шарики и их соответствующий путь потока с ручкой в ​​положении 0°, 90° и 180°.Отклоняющие шары просверлены в трех различные стили, называемые NT, TW и TP.

НТ ТВ ТП
3 отверстия, без положения 2 отверстия, смещен центр 3 отверстия, равнопроходная, со смещением по центру

То Стандартным шаром для серии «TW» является шар «TW», однако другой стили могут быть заменены без дополнительных затрат или времени выполнения заказа. Ручка может поворачиваться на 180°.

В техническом паспорте серии LA показана конструкция отклоняющего шара для версии клапана с ручным и автоматическим приводом в соответствии с иллюстрация слева. Ручка для серии LA может быть повернут на 90°.

Как выбрать шаровой кран для вашего применения?

  • Выберите наиболее совместимые материалы конструкция корпуса клапана и уплотнительных колец.

  • Определите желаемый тип соединения.

  • Скачать Полное руководство по инженерным продуктам Hayward для получения дополнительной информации. критерии выбора, такие как значения коэффициента текучести, гидравлический удар расчеты и др. Технические формулы.

  • Используйте меню навигации выше, чтобы сравнить цены, обратите внимание на номер детали и позвоните, напишите по электронной почте или факсу ваш заказ!

Дополнительные ресурсы (файлы PDF)

Соединения

Резьбовые соединения NPT (американские Стандартная) коническая трубная резьба, и рекомендуется герметик не на нефтяной основе, такой как водопроводная лента PTFE (Teflon™). применяется к соединениям входной/выходной трубы.

Фланцевые соединения соответствуют ANSI 150# габариты и полнолицевая прокладка толщиной 1/8 дюйма, имеющая дюрометр Для надлежащей герметизации требуется рейтинг от 50 до 70. болты, гайки и шайбы должны быть надлежащим образом смазаны и, если не указано иное указано, типичный объем поставки Hayward – это только клапан (прокладки, болты, гайки, шайбы и тефлоновую ленту поставляются другими производителями).

Если вы не уверены, какой шаровой кран лучше всего подходит для вашего заявку, отправьте нам запрос, мы обычно отвечаем быстро, конечно, в течение 24 часов.

T-580-70-66-W3 — Двухсекционный бронзовый шаровой кран

NIBCO INC. ОГРАНИЧЕННАЯ ГАРАНТИЯ 125%
Применимо к NIBCO INC. Металлические клапаны с номинальным давлением

NIBCO INC. гарантирует, что каждый металлический клапан NIBCO ® , рассчитанный на давление, не будет иметь дефектов материалов и изготовления при нормальном использовании и обслуживании в течение пяти (5) лет с даты ввода в эксплуатацию.

В случае возникновения любого дефекта, который, по мнению владельца, покрывается настоящей гарантией, владелец должен немедленно связаться с технической службой NIBCO либо в письменной форме, либо по телефону 1.888.446.4226 или 1.574.295.3000. Владелец будет проинструктирован вернуть указанный продукт за его счет в NIBCO INC. или уполномоченному представителю для проверки. В случае, если указанная проверка выявит, к удовлетворению NIBCO INC., что указанный клапан неисправен, он будет заменен за счет NIBCO INC. Замена будет отправлена ​​владельцу бесплатно. В случае замены любого клапана NIBCO INC. дополнительно уплачивает владельцу двадцать пять (25%) процентов от цены клапана в соответствии с опубликованным прейскурантом NIBCO INC.действующей на момент покупки, или десять (10,00 долларов США) долларов для покрытия стоимости установки указанного сменного клапана.

В СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОМ, НАСТОЯЩАЯ ГАРАНТИЯ ОСОБЕННО ИСКЛЮЧАЕТ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ ЛЮБОГО ТИПА И ОПИСАНИЯ, СВЯЗАННЫЕ С ЛЮБЫМ ЗАЯВЛЕННЫМ ДЕФЕКТОМ МАТЕРИАЛА ИЛИ ИЗГОТОВЛЕНИЯ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ЛИЧНЫЕ ТРАВМЫ И УЩЕРБ ИМУЩЕСТВА.

В некоторых штатах или странах не допускается исключение или ограничение случайных или косвенных убытков, поэтому эти ограничения могут на вас не распространяться.В СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОМ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ.

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата и страны.

Насколько нам известно, информация, содержащаяся в данной публикации, является точной. Тем не менее, NIBCO не несет никакой ответственности за точность или полноту такой информации.Окончательное определение пригодности любой информации или продукта для предполагаемого использования является исключительной ответственностью пользователя. Способ такого использования и наличие каких-либо нарушений патентов также является исключительной ответственностью пользователя.

3-ходовые клапаны — скидка до 30%

3-ходовой клапан предназначен для управления направлением, контроля потока жидкости или другого материала и направления его движения.Обычно клапан с вращательным движением, широко известный как «шаровой клапан», представляет собой трехходовой клапан с тремя портами, обычно помеченными «A», «B» и «AB». Эта конфигурация позволяет жидкости или другому материалу входить в клапан через один порт и выходить через один или оба из двух других портов. Из всех типов трехходовых клапанов шаровые краны довольно недороги и не требуют обслуживания.

Для чего нужны трехходовые клапаны?

Иногда называемые «смесительными» клапанами или многоходовыми клапанами, трехходовые клапаны, а также области их применения многочисленны.Они широко используются в любых приложениях, где необходимо или желательно отклонить и изменить направление потока. Они также могут использоваться для регулирования скорости и количества потока, а также давления потока. Некоторые трехходовые шаровые краны, например, с боковым входом, могут фактически устранить необходимость в более чем одном клапане на линии из-за их уникальной конструкции отвода и смешивания.

Различия в конструкции трехходовых клапанов

Клапаны могут быть узкоспециализированными; каждое отдельное приложение потребует особенностей в их изготовлении.Диапазон материалов, из которых они сделаны, включает карбид вольфрама, нержавеющую сталь, латунь, карбид хрома и даже углерод. Они могут быть резьбовыми или фланцевыми (например, вышеупомянутый клапан с боковым входом с болтовым креплением), могут использовать вентилируемый шар или могут иметь определенный сварной шов, такой как сварной шов встык или сварной шов враструб. Они могут быть сконструированы для применения с полным или уменьшенным расходом. Трехходовой клапан общего назначения будет управляться вручную с помощью запорного рычага или маховика, в то время как более сложные клапаны могут включать электрический или пневматический привод.

Важность качества и правильная спецификация

Когда нет права на ошибку, вы должны очень тщательно указать свои потребности. И при этом вы предпочитаете говорить с поставщиком, который знает, о чем вы говорите, кто-то, кто знает разницу между резьбовым клапаном и клапаном с фланцем или разницу между клапаном из 3 частей и клапаном с 3 портами. . Вы не найдете этих знаний у наших конкурентов, которые пытаются продать все по одному. Вот почему вы можете положиться на наш магазин клапанов.Вы знаете, что более чем 50-летний опыт ValveMan.com в производстве клапанов гарантирует качество запчастей и обслуживания каждый раз. Мы знаем все о трехходовых клапанах. Это потому, что мы продаем только клапаны. Это просто то, что мы делаем, и мы делаем это лучше, чем кто-либо другой.

Трехходовой клапан | Мидленд Индастриз

Деталь № GE3L14NPT
Описание: ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1/4 NPT

Список: 220 долларов.46

Сеть: $-.—

Деталь № GE3L38NPT
Описание: ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 3/8 NPT

Список: 167 долларов.94

Сеть: $-.—

Деталь № GE3L12NPT
Описание: ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1/2 NPT

Список: 179 долларов.16

Сеть: $-.—

Деталь № GE3L34NPT
Описание: 3/4-ХОДОВОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 258 долларов.65

Сеть: $-.—

Деталь № GE3L1NPT
Описание: 1 ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ NPT

Список: 313 долларов.52

Сеть: $-.—

Деталь № ГЭ3Л114ТНПТ
Описание: ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1-1/4NPT

Список: 1657 долларов.16

Сеть: $-.—

Деталь № ГЭ3Л112ТНПТ
Описание: 1-1/2NPT ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 2575 долларов.12

Сеть: $-.—

Деталь № ГЭ3Л2ТНПТ
Описание: 2 NPT ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 2247 долларов.81

Сеть: $-.—

Деталь № GE3L04SAE
Описание: 7/16-20SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 274 доллара.23

Сеть: $-.—

Деталь № GE3L06SAE
Описание: 9/16-18SAE ТРЕХХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 286 долларов.70

Сеть: $-.—

Деталь № GE3L08SAE
Описание: 3/4-16SAE 3-ХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КРАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 342 доллара.80

Сеть: $-.—

Деталь № GE3L12SAE
Описание: 1-1/16-12SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 277 долларов.69

Сеть: $-.—

Деталь № GE3L16SAE
Описание: 1-5/16-12SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 330 долларов.33

Сеть: $-.—

Деталь № GB3L20TSAE
Описание: 1-5/8-12SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 2552 доллара.42

Сеть: $-.—

Деталь № GB3L24TSAE
Описание: 1-7/8-12SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 2729 долларов.58

Сеть: $-.—

Деталь № GB3L32TSAE
Описание: 2-1/2-12SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

Список: 3169 долларов.53

Сеть: $-.—

Трехходовые переключающие клапаны

Единственные системы, которые я разрабатываю без переключающих клапанов, предназначены для самые простые дома, в которых нет септика или канализации.

Трехходовые клапаны работают лучше, чем альтернативные (двухшаровые арматура, подвижные секции труб…) в том смысле, что они с большей вероятностью будут использоваться правильно и не так быстро забиваются.



1-дюймовый латунный шаровой кран с 3-ходовым L-образным отверстием для стиральных машин

Этот трехходовой клапан из высококачественной латуни рекомендуется для систем, предназначенных только для стирки, в частности,

.

Прачечная в Пейзаж система. Внутренняя трубная резьба один дюйм. Примечание: в отличие от приведенного ниже клапана, впускным отверстием может быть только колено тройника (часть, направленная вниз на изображении справа), при этом вода отводится в обе стороны от участка.

$59 — Трехходовой перепускной клапан для белья 1 дюйм (латунь)



Установлен трехходовой клапан

Трехходовой отводной клапан для 1,5-дюймового или 2-дюймового водопровода

Эти трехходовые клапаны предназначены для очистки сточных вод. стандарт. Помимо того, что они хорошо сделаны, смазаны на весь срок службы и гарантированно не протекают и не ломаются, у них есть огромное преимущество, что можно открутить лицевую панель и повернуть сделать любой из трех портов «inlet.»

Лицевую панель также можно снять для очистки клапана. или ближайший засор.

Долго служат. Мы предлагаем вам использовать «разъемы без концентратора». если есть место, или заклейте их силиконовым герметиком, если его нет, чтобы их можно было использовать повторно, если вы хотите изменить геометрия вашей сантехники в будущем.

Клапаны могут управляться дистанционно и/или автоматически с мотор-привод (с такими не работаем, они довольно дорогие).

Клапан подходит для труб двух размеров; один внутри (1,5 дюйма) и один снаружи (2″) ступиц.



$59 — Трехходовой переключающий клапан 1,5 и 2 дюйма (пластик)

Подробная информация и инструкции




Почему эти клапаны превосходят шаровые краны при использовании сточных вод

Нам написал клиент,

Заказчик: «Что мне не нравится в клапане, так это большая полость и зазубренные края, внутри которых может накапливаться мусор и вызывать засорение.Я думаю, что мне лучше использовать простой 2-дюймовый шаровой кран (да, больше работы, чтобы соединить два клапана), который представляет собой стенку с гладким диаметром для потока. Я инженер-механик, я знаю кое-что о потоке. боишься рискнуть с твоим клапаном».

Oasis: «Все мы так думали насчет этих клапанов. Однако эмпирические данные важнее теории, и в данном случае никто из нас никогда не видел засорения этих клапанов за двадцать лет полевого опыта. Это вышло для города в Тусоне, и я только что месяц назад связался с парнем, который установил больше таких клапанов для сточных вод, чем кто-либо из нас в стране, и он также никогда не видел засорения этих клапанов.Для меня это не имеет смысла, но 20-летний опыт работы в полевых условиях противоречит тому, что я и все думаю, что это произойдет. (Более того, если он засорится, вы можете открутить лицевую часть и очистить его.)

Опыт не столь благоприятен для установки двойных шаровых кранов. Тупиковый участок имеет тенденцию забиваться пробкой грязи, которая не будет легко смещаться при перемещении клапана. Это эксперимент, который повторялся много раз. Если вы решите пойти по этому пути, я предлагаю сделать его разборным и записать свои результаты после нескольких лет использования (для образования пробок требуется некоторое время — большинство отводных клапанов остаются в одном и том же положении в течение нескольких недель или месяцев). вовремя).Я не думаю, что кто-либо когда-либо определял это количественно. Существует клапан для бассейна, называемый клапаном Ортега, который является лучшим из обоих миров (гладкий отводной клапан), но он работает только в одной геометрии, и я не думаю, что когда-либо видел их в системе сточных вод, только на полка.

Немного нервирует отсутствие единого сбоя; это похоже на единственную часть систем очистки сточных вод, которую не забивает . Это заставляет меня задаться вопросом, может ли турбулентность на самом деле помочь мобилизовать вещи, или какой-то другой явно эффект 2-го порядка, который на самом деле доминирует.»


Почему вам не следует покупать пластиковые клапаны (или что-нибудь из ПВХ, если уж на то пошло)

Вышеупомянутые пластиковые отводные клапаны являются лучшим решением, доступным в настоящее время для отвода сточных вод в трубе диаметром 1,5 или 2 дюйма. Однако они изготовлены из ПВХ, плохого пластика.

Перед тем, как нажать кнопку «Купить», убедитесь, что ваша система спроектирована так, чтобы использовать как можно меньше ресурсов при ее использовании и обслуживании, в том числе использовать как можно меньше пластика, как можно меньше плохого пластика и как можно меньше клапанов.

В типичной системе используется не более трех таких клапанов, один для кухонной раковины (да, пока это законно только в Аризоне, но правила вступят в силу в других местах, прежде чем дом рухнет), и один для остальных сантехники и однодюймовый латунный вентиль из прачечной.

Почему мы предлагаем их, если они сделаны из плохого пластика? Что ж, они являются наименьшим из зол во многих контекстах, где есть обычная сантехника (которая на Западе на самом деле из АБС-пластика, немного лучше, чем из ПВХ).

Клапаны для сточных вод можно изготовить из лучшего материала (и лучшей конструкции). Если у вас или у кого-то из ваших знакомых есть завод по производству пластмасс, свяжитесь с нами, чтобы мы разработали более совершенные клапаны. Как только появится более экологичный клапан, мы откажемся от него.

Также учтите, что сама идея отвода сточных вод «куда-то» сомнительна. Если он слишком токсичен для вашего сада, где именно его можно разместить? Более фундаментальное решение состоит в том, чтобы не покупать ничего, что не может быть использовано в саду, а затем использовать все это в саду на постоянной основе; нет перепускных клапанов.

Чтобы узнать, как добиться этого и избежать 90% использования пластика и всего ПВХ в системе, ознакомьтесь с нашей информацией о Радикальная сантехника в разделе «Создание оазиса с помощью серой воды» (книга) .

Информация о вреде ПВХ

ПВХ: опасность для здоровья от производства до утилизации Пол Гёттлих

Синий виниловый трейлер





См. также:

Разделители потока (аппаратные)  Аппаратные средства для разделения потоков сточных вод в разветвленной дренажной системе сточных вод

Создайте оазис с помощью серой воды (книга) Глава о том, как сделать канализацию для сбора серой воды

Заглушки как прокладывать трубы для будущей системы очистки сточных вод

Прачечная в ландшафтный дизайн (также известная как улучшенная система безбарабанной стирки)

От прачечной до ландшафта (DVD) Инструкции по сборке нашей простейшей и наиболее экономичной системы от начала до конца
Центр сбора сточных вод Информация обо всех аспектах систем сбора сточных вод





Ключевые слова: трехходовой клапан, трехходовой клапан, трехходовой клапан, 3-ходовой клапан, клапан jandy, клапан Hayward, клапан водных путей, клапан pentair, отводной клапан, отводной клапан серой воды, серая вода, серая вода, серая вода, два дюйма, 2″, 1.5 дюймов 4717, 4715

• www.oasisdesign.net • Авторское право © Art Ludwig 19972018 • Политика использования контента •

Купить Трехходовой герметизированный шаровой кран с тройным зажимом

Трехходовой шаровой кран с зажимом из нержавеющей стали в форме буквы «L» для управления технологическим потоком.

Ручной шаровой кран L-типа позволяет легко управлять потоком ваших технологических линий с помощью этого герметизированного шарового крана. Подключайтесь к существующим санитарным технологическим линиям с помощью зажимных соединений Tri-Clover.
  • Продукция поставляется напрямую с завода
  • Включает заводскую 90-дневную ограниченную гарантию
Мы рекомендуем хомутовые прокладки и наш одноштифтовый зажим для тяжелых условий эксплуатации, чтобы безопасно подключить этот продукт к остальной части вашей системы.

Смотреть Как измерить фитинги Tri-Clamp

Руководство по размерам фитингов Tri-Clamp и прокладок

Санитарный размер Внешний диаметр фланца (?) ID трубки (?) Наружный диаметр трубки (?)
1/2″ 0.992 0,370 0,500
3/4″ 0,992 0,620 0,750
1″ 1,984 0,870 1.000
1 1/2″ 1,984 1.370 1.500
2″ 2.516 1.870 2.000
2 1/2″ 3,047 2,370 2.500
3″ 3,579 2,870 3.000
4″ 4,682 3,834 4.000
6″ 6.562 5,782 6.000
8″ 8.602 7,782 8.000
10″ 10.

Leave Comment

Ваш адрес email не будет опубликован.
