Трубы для водопровода размер: таблица диаметров стальных и чугунных труб для водопровода

Содержание

Пластиковые трубы для водопровода: размеры, цены, выбор

Для устройства системы водоснабжения могут использоваться различные материалы. Сегодня достаточно популярны пластиковые трубы для водопровода, размеры и цены которых могут меняться в достаточно широком диапазоне. Бывает сложно сделать выбор в пользу конкретного изделия. Предлагаем познакомиться с особенностями арматуры из пластика, её стоимостью и рекомендуемой областью использования.

Трубы для водопровода могут иметь различные характеристики

Читайте в статье

Нормативно-технические документы

Трубы, используемые для устройства водопровода, должны отвечать определённым нормативным требованиям. ГОСТ 25151-82 устанавливает общие требования к системе водоснабжения. Гигиенические требования к питьевой воде и порядок прохождения контроля регламентируется ГОСТ 2874-82. Изделия из полиэтилена изготавливаются в соответствии с требованиями ГОСТ 18599-2001, из ПВХ− ГОСТ Р 51613-2000. Существуют и другие нормативно-технические документы, определяющие порядок устройства водопровода и предъявляющие определённые требования к выполнению монтажных работ. Параметры безнапорных устройств регламентируются строительными нормативами.

Водопровод должен отвечать нормативным требованиям

Основные характеристики

При выборе изделий для устройства водопровода следует ориентироваться на их характеристики. Параметры приобретаемых изделий зависят от места установки. Предлагаем познакомиться с характеристиками, которые следует обязательно учитывать при покупке материалов для водопровода.

Характеристики зависят от условий эксплуатации водопровода

Диаметры пластиковых труб для водопровода и другие габаритные размеры

В соответствии с нормативными требованиями для пластиковых труб установлено 34 типоразмера в диапазоне 10–1600 мм. Наибольшее распространение получили безнапорные изделия диаметром 50–110 мм, длиной до 8 м. Толщина стенки − обычно 3,2 мм. У напорных конструкций диаметр может составлять 63–315 мм.

К основным габаритным размерам пластиковых изделий для водопроводов относятся:

  1. Внутренний диаметр.
  2. Диаметр условного прохода.
  3. Толщина стенки.
  4. Длина.

При выборе поперечных размеров учитывается место установки. Для наружной системы выбирают изделия диаметром 32–100 мм. Для внутренней части можно приобрести материал с меньшим поперечным сечением. Для вертикальных стояков достаточно диаметра 32 мм, для горизонтальных отрезков можно приобрести пластиковые трубы для водопровода диаметром 16 либо 25 мм.

Размеры могут существенно отличаться

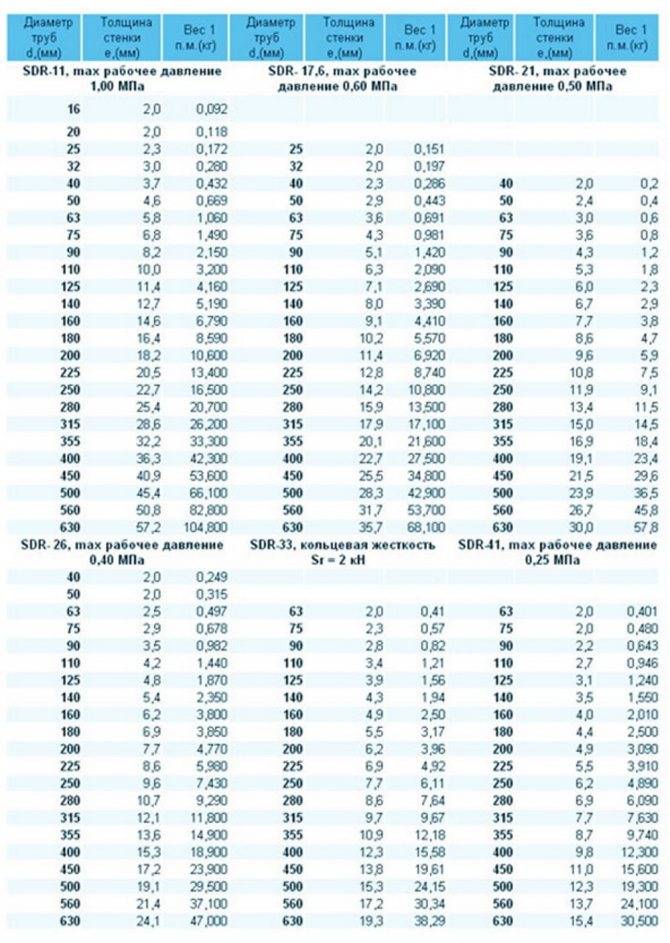

Весовые

Вес погонного метра зависит от характеристик используемого материала и линейных размеров самой трубы. В среднем погонный метр изделия диаметром 16 мм весит около 100 г, диаметром 25 мм – чуть больше 200 г.

Совет! Чтобы узнать ориентировочный вес в кг, следует найти объём (в м³) и полученное значение умножить на 950.

Всё зависит от размера

Прочностные

Для водопроводов, работающих под давлением, прочностные характеристики используемых пластиковых имеют принципиальное давление. Используемые изделия должны выдерживать давление, создаваемое внутри водопроводной системы, а также внешнее давление, создаваемое грунтом.

Внимание! У пластиковых труб с высокими прочностными характеристиками цена будет выше.

Водопровод рассчитан на определённое давление

Температурные

Максимальная рабочая температура определяется характеристиками материала, из которого изготовлен водопровод. Если у полиэтиленовых она всего +45°С, то у металлокерамики достигает +95°С.

Максимальная рабочая температура – важный показатель

Преимущества и недостатки

Пластиковые трубы для воды обладают рядом неоспоримых достоинств:

  • продолжительный срок службы;
  • низкий уровень шума;
  • небольшой вес. Пластиковые трубы легче монтировать и проще транспортировать;
  • отсутствие коррозионных процессов, характерных для стальных водопроводов;
  • достаточные прочностные характеристики. Качественные изделия могут использоваться для устройства водопровода, работающего под достаточно высоким давлением;
  • стойкость к воздействию ряда агрессивных веществ;
  • отсутствие на внутренней поверхности отложений;
  • низкая теплопроводность;
  • экологическая безопасность. Пластиковые изделия не оказывают вредного воздействия на здоровье людей или окружающую среду;
  • возможность формирования водопровода нужной конфигурации благодаря широкому ассортименту фурнитуры и фитингов

К недостаткам стоит отнести:

  • сложность выполнения монтажных работ из-за необходимости использования специальных фитингов;
  • ограничение по максимальной температуре, которое нельзя нарушать;
  • различные требования к монтажу труб, изготовленных из разных материалов.
Пластиковый водопровод имеет множество преимуществ

Сферы применения

У пластиковых труб достаточно широкая область применения. Их используют не только для устройства водопровода, но и других систем. Предлагаем познакомиться с основной областью использования подобных изделий и их отличительными особенностями.

Пластиковые трубы представлены в большом ассортименте

Водопровод

Формируемая конструкция отличается продолжительным сроком службы. Для её изготовления могут использоваться различные материалы, в зависимости от назначения и места выполнения работ. Для бытовых целей приобретается преимущественно полиэтилен, полипропилен. На промышленных предприятиях коллективного пользования находят применение изделия из поливинилхлорида. Особенности перечисленных материалов и рекомендуемую область использования рассмотрим ниже.

Для устройства водопровода можно использовать полипропилен

Канализация

Для устройства канализационной системы могут использоваться трубы из ПП, ПВХ, ПЭ. Стандартизированные размеры делают возможным использование различных пластиковых труб для канализации. Размеры и цены подобных изделий тесно взаимосвязаны: чем больше поперечные размеры, тем выше пропускная способность и стоимость.

Выбор в пользу пластиковых труб делается из-за:

  • устойчивости к агрессивной среде;
  • оптимальных прочностных характеристик. Они способны сохранить свою целостность на метровой глубине;
  • низкой шероховатости, снижающей вероятность образования засоров и осадка на внутренней поверхности;
  • небольшого веса;
  • доступности;
  • простого монтажа.
Канализационные трубы должны иметь подходящий размер

Пластиковые трубы для отопления

Выбор в пользу пластикового контура для системы отопления делается из-за:

Прежде чем приобрести пластиковые трубы для отопления, следует определиться с оптимальным диаметром и типом системы. От этого будет зависеть пропускная способность системы и уровень теплопотерь. Если пропускная способность будет достаточной, можно будет отказаться от разветвлённой системы. При устройстве отопительного контура с принудительной циркуляцией выбираются пластиковые трубы с меньшими поперечными размерами: 8–10 мм. Для систем с естественной циркуляцией потребуются изделия с большим сечением.

У систем с принудительной циркуляции отопительный контур имеет меньшие поперечные размеры

Статья по теме:

Отопление в частном доме из полипропиленовых труб своими руками. Достоинства и недостатки полипропилена, обзор рынка и критерии выбора труб, основы конструирования системы отопления — читайте в нашей публикации.

Виды труб для водоснабжения

Для изготовления длинномерных изделий используются материалы с различными характеристиками. Предлагаем познакомиться с существующими видами труб для водоснабжения и их особенностями, чтобы было проще подобрать материал для своего водопровода.

Для водопровода могут использоваться различные материалы

Поливинилхлоридные ПВХ трубы для водопровода

Изделия из поливинилхлорида обладают достаточной прочностью и способны выдержать воздействие низкой температуры. Трубы ПВХ для воды имеют ряд неоспоримых преимуществ:

  • не боятся внешних негативных факторов и химикатов;
  • позволяют сформировать водопровод любой конфигурации за счёт доступности большого ассортимента фитингов;
  • длительный срок службы;
  • невысокая теплопроводность.

Благодаря формированию герметичного соединения возможно использование труб ПВХ для водопровода, устраиваемого на плавающем грунте.

Трубы ПВХ

Полипропиленовые трубы для водопровода

Изделия из полипропилена отличаются стойкостью к воздействию активных химических веществ. Они достаточно быстро монтируются. Монтажные работы могут быть выполнены своими руками. Экологичны. Имеют большой срок службы.

Высокая жёсткость полипропиленовых труб для водопровода вынуждает использовать много поворотных фитингов при монтаже системы. Под воздействием высокой температуры подвергаются значительной деформации. Чтобы избежать негативных последствий, предусматриваются термокомпенсаторы.

Производители предлагают изделия трёх видов:

  • PN 10 − для устройства системы холодного водоснабжения и «тёплого пола»;
  • PN 20 − для горячего водоснабжения. Универсальные изделия, допускающие нагрев до +80°С;
  • PN 25 с максимальной рабочей температурой +95°С.

Для повышения прочностных характеристик и стабилизации параметров PN 25 армируются стекловолокном или алюминиевой фольгой. Армирующий слой может формироваться внутри или снаружи.

PN 20 – универсальный материал

Металлполимеры

Изделия из металлопластика состоят из трёх слоёв: РЕ-Х полиэтилена, тонкий слой алюминия и ещё одного слоя РЕ-Х полиэтилена. Пластик с металлическим слоем соединяется с помощью специального клеевого состава. Входящий в состав материала полимер придаёт им достаточную гибкость и гладкость. Слой алюминия обеспечивает достаточную прочность и уменьшает величину температурного расширения при нагреве. Металлополимеры способны выдержать нагрев до +95°С. Они имеют небольшой вес. Не боятся агрессивных сред. Движущаяся по водопроводу вода создаёт минимум шума.

К недостаткам металлополимера стоит отнести:

  • горючесть;
  • низкую стойкость к воздействию ультрафиолета;
  • высокую вероятность расслоения изделия;
  • ограниченный выбор размеров;
  • низкую стойкость к воздействию ударных нагрузок.

Для соединения элементов водопровода между собой используют компрессионные или пресс-фитинги, отличающиеся высокой стоимостью.

Металлополимер состоит из трёх слоёв

Полиэтиленовые низкого давления ПНД

Бывают двух видов: для технической и питьевой воды. Благодаря хорошей эластичности реализуются в бухтах, что позволяет значительно сократить количество используемых пластиковых фитингов. Сохраняет характеристики при охлаждении до -50°С. Имеет продолжительный срок службы.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«Трубы из ПНД не подходят для системы горячего водоснабжения, так как их рабочая температура не должна превышать +45°С».

ПНД только для холодной воды

Сшитый полиэтилен (РЕХ)

Обработка полиэтилена под высоким давлением позволяет качественно изменить структуру материала. Образовавшаяся пространственная структура наделяет пластиковые трубы улучшенными механическими свойствами. Изделия из сшитого полиэтилена отличаются высокими прочностными характеристиками и способны выдержать воздействие высоких температур (до +95°С). Они могут использоваться для устройства системы горячего и холодного водоснабжения. При монтаже водопровода используют обжимные фитинги.

REX выдерживает высокую температуру

Какие трубы лучше подходят для водопровода

Пластиковые изделия постепенно вытесняются другими материалами. Решая, какие трубы для водопровода лучше, следует учитывать функциональные особенности монтируемой системы. Для горячего водоснабжения подойдут полипропиленовые изделия. У труб из сшитого полиэтилена близкие функции, однако, его цена при одинаковом размере будет намного выше. Металлопластиковые изделия превосходят по эксплуатационным характеристикам, но цена на них будет ещё выше.

Кроме материала, следует учитывать его размер. Поперечные размеры влияют на пропускную способность системы. Приобретаемые пластиковые изделия не должны быть уже 15 мм. У стояков размер должен быть больше 25 мм.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При наличии большого количества поворотов и сгибов стоит отказаться от покупки пластиковых труб небольшого размера. Это позволит избежать проблем с напором и подачей».

При монтаже водопроводных коммуникаций за пределами дома следует сразу позаботиться об утеплении строения. От качества теплоизоляционных работ будут зависеть эксплуатационные характеристики водопровода. Теплоизоляционные материалы выбираются с учётом месторасположения дома и глубины залегания водопровода.

Какие лучше – решается индивидуально

Монтаж пластиковых труб для водопровода своими руками

Приступая к монтажу пластиковых труб для водопровода своими руками, следует внимательно ознакомиться с порядком выполнения работ. Последовательность действий зависит от вида используемого материала. Соединение полипропиленовых труб выполняется следующим образом:

ИллюстрацияОписание действия
Подготавливается материал нужного размера и специальный паяльник. Нагреваем оборудование до рабочей температуры.
Нагреваем стыкуемые части в течение 15 секунд. В процессе их нагрева не следует поворачивать.
Соединяем фрагменты между собой, обеспечивая требуемое пространственное положение.

Монтаж труб ПВХ может осуществляться по нескольким технологиям:

  • путём «холодной сварки», при которой надо использовать специальный химсостав;
  • посредством использования специальных фитингов, если предстоит соединить между собой фрагменты, изготовленные из различных материалов;
  • раструбным способом. Такой метод актуален при устройстве канализации.

Как отогреть пластиковую трубу водопровода в земле

При недостаточном уровне утепления система водоснабжения в зимнее время может замёрзнуть. Если этого произошло, надо знать, как отогреть пластиковую трубу водопровода в земле, чтобы не вызвать её повреждения. Сделать это можно следующим образом:

  • отсоединяем пластиковую трубу от крана;
  • подогреваем большой объём воды;
  • внутрь трубопровода вставляем шланг меньшего диаметра. Его длина должна быть достаточной, чтобы достичь ледяной пробки;
  • подаём внутрь шланга подогретую воду из ёмкости. Процесс можно ускорить за счёт использования нагнетательного насоса;
  • продвигаем шланг внутри водопровода по мере таяния льда.

Вместо горячей трубы можно использовать тепло, выделяемое в процессе прохождения по проводнику электричества. Однако такой метод требует наличия определённых знаний и тщательного соблюдения техники безопасности.

Замороженную трубу можно разморозить

Статья по теме:

Кабель для обогрева водопроводной трубы. Кабель используют для предотвращения промерзания системы водоснабжения. Как его правильно выбрать, чтобы решить поставленную задачу без лишних затрат и трудностей, об этом мы подробнее поговорим в статье.

Пластиковые трубы для водопровода, размеры и ориентировочные цены

Окончательная цена системы водоснабжения во многом зависит от затрат на используемые материалы. Если вы решили купить трубы пластиковые для водопровода, цена на популярные изделия представлена в таблице:

Предлагаем познакомиться с отзывами реальных покупателей.

Отзыв о трубах для водопровода «Ростурпласт» PP-R-80:

Подробнее на Отзовик: https://otzovik.com/review_3152320.html

Отзыв о трубе полипропиленовой армированной STABI PN20:

Подробнее на Отзовик: https://otzovik.com/reviews/truba_polipropilenovaya_armirovannaya_stabi_pn20/

Отзыв о полипропиленовой трубе Pro Aqua Rubis PPR-100:

Подробнее на Отзовик: https://otzovik.com/reviews/polipropilenovie_trubi_pro_aqua_rubis_ppr-100/

Как паять пластиковые трубы для водопровода – видео

Просмотрев фото и мастер-класс, не все могут сразу взяться за монтаж. Остаются дополнительные вопросы и неясные моменты. Предлагаем видео «Как паять пластиковые трубы для водопровода», которое обязательно поможет разобраться во всех нюансах.

Если вы тоже использовали для устройства водопровода пластиковые трубы, делитесь в комментариях, какому виду и типоразмеру отдали предпочтение и каким образом выполняли монтаж.

Диаметры водопроводных труб: размеры изделий для водопровода в квартире и частном доме в дюймах и мм

Водопроводные трубы являются главным элементом системы водоснабжения жилых помещений и производственных зданий. При выборе качественных труб необходимо учитывать материалы, из которых они сделаны, размер, износостойкость и прочие характеристики. Об особенностях размера и нюансах выбора водопроводных труб расскажет наша статья.

Особенности

По виду материала изготовления все трубы для горячей и холодной воды делятся на три группы:

  • металлические;
  • пластиковые;
  • металлопластиковые.

Первые изготавливаются из таких металлов, как медь, чугун и сталь. Вторые – из различных полимеров.

Третьи соединяют в себе качества металлических и пластиковых изделий. Эта универсальность в последние годы стала решающей при выборе материала для систем водоснабжения, водоотведения и отопления.

Наиболее важный параметр любых труб – это диаметр, который обязательно должен соответствовать требованиям ГОСТа. Однако у разных производителей могут быть небольшие отклонения в размерах изделий, поэтому желательно приобретать трубы и элементы для монтажа у одного изготовителя. В других случаях только мастер с огромным опытом сможет исправить погрешности и добротно смонтировать систему водоснабжения.

Стандартные параметры

Далее рассмотрим размеры труб, выполненных из разных материалов. В данной таблице приведены параметры трубопроводов из стали по ГОСТу 854362989.

Представленные размеры являются стандартными для оцинкованных изделий и труб, выполненных из нержавеющей стали.

При изготовлении металлотруб главным ориентиром считают внешний диаметр. Для промышленности чаще всего производятся трубы больших размеров (от 530 до 1420 миллиметров), средние трубы (от 114 до 530 миллиметров) изготавливают для городского хозяйства, а малые (от 10 до 108 миллиметров) – для многоквартирных и частных домов.

Для монтажа водопровода металлические изделия считаются наименее практичными из-за неизбежной коррозии и необходимости дополнительной защиты от неё слоем цинка (оцинкованные трубы). Также они очень тяжелые и при монтаже требуют обязательного использования спецтехники: грузовиков, кранов и т. д. Но, несмотря на это, они продолжают использоваться в промышленных технологических конструкциях.

Для внутреннего водопровода также используют медные трубы. Несмотря на большую цену, эти изделия очень практичны и долговечны. Они устойчивы к воздействию коррозии. На их стенках не бывает налёта и других отложений. Им не страшно возможное заужение в конструкции. Они способны выдержать большие перепады температур – от минус 110 до плюс 250°С. Срок их службы составляет от 30 до 60 лет и даже более.

Размер медных водопроводных труб (да и других тоже) обязательно зависит от числа единиц подключенной сантехники. Если подключений много, то трубы должны быть больше. Для горячей и холодной воды подойдут трубы единого диаметра, однако во втором случае стенки должны быть толще. В таблице указаны параметры медного трубопровода в миллиметрах, но чаще всего размеры приводятся в дюймах (например, труба на 15 мм равна 1/2 дюйма, на 20 мм – 3/4 дюйма).

Самые современные трубы изготавливают из полиэтилена (ПЭ), полипропилена (ПП) и металлопластика (МП). Размеры этих изделий определены ГОСТом. Их диаметр составляет от 20 мм до 1200 мм.

Чаще всего используются трубы диаметром 63 мм, 80 мм и 100 мм.

  • Изделие водопроводное полиэтиленовое диаметром 63 мм используется очень редко, так как оно не обладает большим запасом прочности и может трескаться, долго не выдерживая внутреннего давления.
  • Труба 80-миллиметровая устойчива к постоянному высокому давлению, поэтому может использоваться для воды от 0 до 40°С, так как выпускается из полиэтилена низкого давления.
  • Изделие водопроводное полиэтиленовое диаметром 100 миллиметров применяется чаще, так как изготовлено способом экструзии и подходит для использования при температуре от 0 до 40°С.

Далее рассмотрим пластиковые трубы с маркировкой PN10 и PN16. Водопроводные трубы (PN10) используются только для холодной воды температурой до 20°С. Трубы выдерживают давление в 10 атмосфер. Расчет приведен для отрезка трубы длиной 4 м.

Пластиковые (пропиленовые) водопроводные трубы (PN16) предназначены только для горячей воды температурой до 60°С. Трубы выдерживают давление в 10 атмосфер. Расчет приведен для отрезка трубы длиной 4 м.

В наши дни появились огнестойкие противопожарные пластиковые трубопроводы. Как ясно из названия, они используются при тушении пожаров. В такой системе применяются комбинированные полипропиленовые трубы, которые созданы из негорючих материалов, имеющих высокопрочные соединения и не подвергающихся коррозии. Эти свойства гарантируют пожарным трубам очень большой срок службы.

Как выбрать?

Правильно подобранный диаметр водопроводных труб гарантирует качественную и бесперебойную работу системы. К примеру, трубы на 25 мм смогут в минуту пропустить около 30 литров воды, тогда как труба на 32 мм пропустит за то же время 50 литров воды. При этом не нужно забывать, что смесители пропускают в минуту всего лишь пять литров. Также нужно учитывать скорость движения воды в трубопроводе (примерно 20 метров в секунду) и длину всего водопровода. Так будет легче выбрать диаметр труб: до 10 метров – 20 мм; до 30 метров – 25 мм; больше 30 метров – 32 мм.

При проектировании водопровода с большим количеством соединений, поворотов и точек разбора, следует выбирать трубы с большим диаметром.

А при стыковке труб смешанного типа для лучшего качества сборки необходимо использовать фитинги одного диаметра. При работе с алюминиевыми и медными трубами необходим более тщательный подбор деталей, ведь они в обязательном порядке выпускаются по метрическому стандарту и используются исключительно для установки в квартире.

В многоквартирных и частных домах для водоотведения и водоснабжения сейчас чаще всего используются различные пластиковые (полиэтиленовые, пропиленовые) трубы. Они легко и быстро монтируются, так как продаются в бухте (рулоне) по сто или двести метров. При монтаже трубы постепенно разматываются из бухты на необходимое расстояние одним куском без всяких паек и соединений. Уже это одно – выгодно.

Не нужно паять четырехметровые отрезки трубы, а можно просто прокладывать магистраль нужной длины.

Монтаж из рулонов легко осуществим – не нужно быть большим специалистом, будет достаточно поверхностных знаний по соединению, чтобы собрать хотя бы часть водопровода самому.

Остерегайтесь подделки. Если труба черного цвета, это совсем не значит, что она хуже синей или голубой. Изделие любого цвета может быть изготовлено из первичного и вторичного сырья. Смотрите на классификацию по давлению. Распространенное давление труб – 6 или 10 атм. Изделие на 6 атм, изготовленное из вторичного сырья (как черное, так и синее), будет качеством хуже, чем черное, выполненное из вторичного сырья, но на 10 атм, либо синее этого же значения, сделанное из первичного.

Маркировка расположена на самой трубе. Она выглядит, например, следующим образом: труба ПЭ 80 32 (размер) 2.4 (толщина стенки) питьевая 10 атм 737 м (длина). Если на трубе ничего не написано, то покупать ее не стоит. Существует еще два способа проверки качества пластиковых труб – сжатие края и обследование внутренней части. Если край изделия во время сжатия держит форму – оно качественное. Если под нажимом оно сплющивается, то это говорит о некачественном продукте. Если внутри труба шероховатая, а не гладкая, то она тоже плохого качества.

Металлопластиковые трубы часто не используют не из-за качества самой трубы, а из-за фитингов к ней, так как в последнее время стало появляться много подделок. Поэтому нужно быть очень внимательными при выборе элементов водопровода.

При монтаже системы рекомендуется четко следовать определенной инструкции. Необходимо приготовить требуемое количество труб, переходников, креплений (клипс). И самое главное, нужно обязательно соблюдать все размеры труб и их соединений. Ведь любая, пусть даже самая маленькая ошибка, может нарушить герметичность готовой системы. Такой водопровод не будет надежным, прочным и обязательно даст течь.

Советы

  • Выбирая трубы, не нужно забывать об их толщине. Для использования холодной воды могут подойти трубы потоньше, для горячей – потолще.
  • При покупке полипропиленовых и полиэтиленовых изделий нужно обязательно обратить внимание на наличие сертификата и подробной информации о стандарте соответствия. Важно проверить (узнать) все маркировочные значения материалов, размеры и толщину стенок, давление.
  • При покупке металлопластика обязательно проверьте, как обозначен вид пластика и размер (наружный), номер партии и дату изготовления. Не забудьте проверить значения номинального давления.
  • Перед началом работы по монтажу водопровода, нужно составить план-чертеж, выявить участки, для которых можно смонтировать отдельные части конструкций, чтобы впоследствии соединить их в общую цепь.

О том, как разобраться в размерах водопроводных труб, смотрите в следующем видео.

как рассчитать и какой размер коммуникаций оптимальный?

В повседневной жизни, на отдыхе или работе человек постоянно сталкивается с водопроводом. Он стал неотъемлемой частью нашей жизни, которая обеспечивает необходимый уровень комфорта. На водопроводную систему мы обращаем внимание только при возникновении каких-либо неполадок и последующего ремонта. Одной из определяющей характеристик данной системы, которая влияет на качество обеспечения питьевой водой, является диаметр трубы для водопровода. Этот размер необходимо учитывать при строительстве новых коммуникаций или ремонте старой системы, так как он влияет на пропускную способность водоснабжения.
При малом размере труб будет создаваться напряжение и повышенное давление, которое может негативно сказаться на всех сантехнических устройствах. Использование водопроводных труб большего диаметра также отрицательно скажется на коммуникациях, к тому же нецелесообразно с экономической точки зрения. Поэтому в статье пойдет речь о том, чем отличаются трубы из разных материалов, и как правильно их выбрать для качественной работы системы водоснабжения.

Выбор труб с учетом условий эксплуатации

Для прокладки водопровода применяются трубы разных видов. При этом следует помнить, что перечисленные изделия из полимерных материалов практически всегда имеют эксплуатационные ограничения.

У деталей из меди или нержавеющей стали их почти нет. Изделия из оцинкованных или нержавеющих стальных сплавов, латуни, меди и бронзы можно использовать и для горячего, и для холодного водоснабжения, в т. ч. и в случаях, когда вода подается под высоким давлением.

Но у этих материалов есть свои недостатки, главным из которых является высокая стоимость. Поэтому такие изделия чаще всего применяются для прокладки коммуникаций на промышленных предприятиях, где вода требуется для технических целей.

В то же время в квартире целесообразно использовать полимерные трубы. Они стоят дешевле, для их монтажа можно применять специальные каналы, а иногда доступна даже прокладка под плинтусом. Так что такой трубопровод не испортит дизайна квартиры. Существуют даже гибкие разновидности, которые в быту называются подводками. Их можно устанавливать открытым способом, например, в санузле за бачком унитаза.

У разных видов полимеров могут быть свои ограничения по рабочему давлению, на которое они рассчитаны, и по тому максимальному давлению, которое смогут выдержать.

На выбор труб для водопровода влияют условия эксплуатации.

Но не все зависит от трубы. Многое определяется тем, где она установлена. Например, в многоквартирных домах потребители подключаются к централизованному водоснабжению. В такой системе давление варьируется в диапазоне 2,5-7,5 бар. Но иногда оно может увеличиваться и до 10 бар, а если сотрудники коммунальных служб осуществляют проверку системы, показатель поднимается до 12 бар.

Поэтому лучше с самого начала брать изделия с запасом по этому параметру.

Кроме того, специалисты советуют обратить внимание на еще 1 критерий выбора – коэффициент кольцевой жесткости. Но он имеет значение в основном для тех деталей, которые будут монтироваться снаружи здания.

Полимерные изделия можно устанавливать и в почве. Но тогда им понадобится сделать дополнительный защитный канал, который поможет выдержать холод, влажность, перепады температуры.

Потребительские качества изделий различных сплавов

Все стальные трубы выпускаются согласно ГОСТу, а при выборе необходимо учитывать следующие факторы:

  1. Способность сопротивляться разрушению и деформации в разных условиях определяет пределы прочности, текучести, усталости и пр. Для повышения индекса прочности изделия поддают термической и механической обработке, вводят легирующие добавки в сплавы, облучают радиацией, применяют армирующие и композиционные материалы.
  2. Сопротивление изгибу под действием внешних факторов и температурных режимов.
  3. Растяжение или сжатие в результате воздействия на оси центров тяжести поперечных сечений, прикладываемых к концам или распределенным по всей длине.
  4. Сопротивление вдавливанию или царапанию.
  5. Способность восстанавливать форму и объем после воздействия высоких температур без потери первоначальных свойств.
  6. Ударная вязкость, которая выражается в поглощении механической энергии при деформации.
  7. Теплоемкость и теплопроводность особенно важна при проектировке систем горячего водоснабжения и отопительных конструкций, в т. ч. полотенцесушителей и теплого пола.
  8. Жаропрочность определяется способностью материала противостоять механическим нагрузкам при нагревании до высоких температур.
  9. Стойкость к коррозии в разных условиях (внешний водопровод, подземные конструкции и т. д.).
  10. Эрозионная стойкость влияет на способность верхних слоев стальных труб сохранять эксплуатационные характеристики в результате воздействия жидкостей с разным химическим составом.

Виды труб и их характеристики

Для изготовления труб используются разные материалы. И от этого во многом зависят их эксплуатационные характеристики и возможность функционирования в экстремальных условиях.

Основные виды изделий стоит рассмотреть подробнее.

Стальные трубы для водопровода

Отличаются прочностью и долговечностью. И в этом заключается основная причина того, что, даже когда на рынке представлено столько пластиковых изделий, стальные варианты все еще остаются востребованными.

Существует две их разновидности – из черной стали (отличаются повышенной прочностью) и оцинкованные (преимуществом являются антикоррозионные свойства, поскольку их покрывает особый слой, противостоящий подобным процессам).

Труба водопроводная стальная.

Но, несмотря на указанные различия в свойствах этих типов материала, любая разновидность изделия из такого сплава обладает:

  • устойчивостью к температурным перепадам;
  • способностью выдерживать высокое давление;
  • продолжительным сроком эксплуатации – при соблюдении всех правил монтажа и обслуживания он может составить 50 лет.

Стальные трубы не лишены и недостатков. На их поверхности может образоваться конденсат, а со временем внутренний просвет приобретает тенденцию к сужению, поскольку на стенках накапливаются отложения. Да и монтировать такие детали тяжело из-за их большого веса и необходимости использовать специальные инструменты.

Водопроводная труба из стали в домах и квартирах используется только для частичной реконструкции коммуникаций, изготовленных из этого материала.

Трубы из нержавеющей стали

На рынке все еще можно встретить трубы из нержавеющей стали. Стоят они дорого, и это не слишком пластичный сплав, что негативно сказывается на его эксплуатационных характеристиках. Всегда есть риск того, что из-за замерзания такой водопровод прорвется.

В городской квартире такие изделия могли бы использоваться, но в дачном доме их не устанавливают. Кроме того, для длительной службы нужно, чтобы монтаж был выполнен профессионалом.

Водопровод из нержавеющей стали.

Медные трубы

Такие изделия даже не нужно маскировать – медные трубы могут стать украшением интерьера. При этом они обладают пластичностью, устойчивостью к высоким температурам и хорошими эксплуатационными характеристиками, а срок службы составляет не менее 70 лет.

Используют такие изделия для систем горячего и холодного водоснабжения. Они считаются экологически чистым вариантом, поскольку не выделяют токсичных веществ даже при взаимодействии с хлором, который во многих местах все еще содержится в водопроводной воде.

Металлопластиковые трубы

Такие изделия стандартно состоят из 3 слоев. Внутренняя часть представляет собой трубу, изготовленную из сшитого полиэтилена, в то время как средний слой – это алюминиевая фольга. Внешнюю оболочку делают также из полиэтилена.

Эксплуатационные характеристики во многом обусловлены свойствами внутренней трубы, которая считается основной. А ее преимуществами являются хорошие показатели теплостойкости и пропускной способности. Благодаря этому изделие хорошо выдерживает температуру до +90…+95°С.

Средний слой не только выполняет функции армирования – он уменьшает термическое расширение, в то время как внешняя полиэтиленовая оболочка обеспечивает сопротивление внутреннему давлению.

Металлопластиковые трубы используют не только для систем горячего и холодного водоснабжения, но и для отопления.

Металлопластиковые трубы газонепроницаемы и устойчивы к коррозии.

Полиэтиленовые трубы

Такие трубы являются хорошим вариантом для прокладки скрытых коммуникаций. Кроме того, они отличаются меньшей стоимостью сырья, поэтому во многих случаях их использовать выгодно.

Но есть ограничения. Трубы выдерживают рабочую температуру не выше +40…+45°С, так что устанавливать их можно только в системах холодного водоснабжения. Тем более что они рассчитаны на давление в диапазоне 5-25 бар (точная цифра зависит от толщины стенок).

Полиэтилен – материал белого цвета, он обладает низкой устойчивостью к действию ультрафиолета, за счет чего для коммуникаций на открытом воздухе это не лучший вариант, поскольку под действием солнца быстро “стареет”.

Полипропиленовые трубы

Изделия считаются хорошим вариантом, поскольку пропилен из всех перечисленных видов полимеров обладает наиболее высокой термической устойчивостью и улучшенными механическими характеристиками. Такие трубы при необходимости можно устанавливать в любой системе водоснабжения – и горячей, и холодной. Кроме того, их используют при монтаже канализации и отопительных систем.

Но максимальная рабочая температура для таких изделий составляет +70…+75°С, и более высокий показатель в 95°С они могут выдерживать только в течение краткого времени. Поэтому, хотя полипропиленовые детали и применяются для устройства горячего водоснабжения, ограничения здесь есть. Что касается рабочего давления, то оно напрямую зависит от толщины стенок и составляет 10-25 бар.

Применение полипропиленовых труб для водопровода.

Недостатком полипропиленовых конструкций является высокий коэффициент линейного расширения. Чтобы его компенсировать, такие изделия армируют специальной прокладкой из стекловолокна или алюминия.

Эти детали могут использоваться для ремонта металлического трубопровода как благодаря своим свойствам, так и в связи с возможностью применения комбинированных фитингов.

Поливинилхлоридные трубы

Некоторые считают, что трубы ПВХ – лучшие в категории изделий из полимерных материалов. Их можно использовать и для горячего, и для холодного водоснабжения. Они бывают 2 типов – из стандартного ПВХ и хлорированного, обладающего более высокими эксплуатационными характеристиками. Это современные трубы, которые можно использовать в большом температурном диапазоне +60…+95°С.

Изделия ПВХ отличаются удобством монтажа, поскольку для их соединения не нужна сварка, можно обойтись склейкой с использованием специального клеевого фасада. Кроме того, из таких изделий можно монтировать сети высокой степени сложности, используя различные фасонные элементы, снабженные резьбой.

Типовые решения

Существуют рекомендации:

  • обычный диаметр трубопровода — 10 и 15 мм;
  • стояк потребует чуть большего — 25.

Необходимо знать: приобретенные изделия создаются не ювелирами, и трубы «10 мм» легко окажутся на пару миллиметров побольше. Обязательно руководствуйтесь таким параметром, как толщина стеночек: нужно так подобрать диаметр именно внутри (для этого нужно вычесть из общего толщину стенок), чтоб все фитинги подошли!

Чем выше уровень сложности будущих сантехнических работ в домовладении, тем больше должен быть диаметр всех труб, и длинных, и коротких. Когда предполагается «сложносочиненный» водопровод со многими поворотными точками, стыками и предполагаемыми скачками давления, стоит подстраховаться с помощью увеличения диаметра. Следует также непременно учесть максимальные значения как давления, так и температуры в вашем водопроводе, чтобы он не лопнул от первого же гидроудара.

Экономия здесь неоправданна. Дополнительный совет: чтоб водопроводная система отличалась безупречной работой и надежностью в эксплуатации, нужно подбирать изделия высокого качества. Это касается и труб, и мелких элементов (фитинги и муфты). Обидно будет «угробить» выверенную систему дешевой арматурой.

Как определить необходимый размер трубы?

При выборе нужно обратить внимание на такие показатели, как сечение трубопровода (указано в проектной документации) и внутренний диаметр самого изделия, который также называют условным проходом. Элементы выпускают стандартного диаметра, например 15, 20, 32 мм. Все необходимые сведения указаны в документации.

Не менее важно правильно выбрать длину изделия. Трубы из разных материалов выпускают длиной от 4 до 12 м. Некоторые производятся только в виде прямых отрезков, другие в связи с высокой эластичностью – в специальных катушках.

Подземная укладка

Трубы для водоснабжения, пролегающего в земле, могут использоваться поливинилхлоридные, полиэтиленовые, полипропиленовые. Такие изделия прослужат долго и надежно своим владельцам, без надобности ремонта и обслуживания. Удобством для монтажа послужит неармированный отрезок, который легко соединяется с фитингом. Для герметизации стыков поливинилхлоридных изделий можно использовать стекловолокно, которое легко подвергается плавке и способствует прочному скреплению.

Для точного подбора размера стоит учесть средний показатель напора, где в стандартных трубах диаметр составляет 0,02 км/с. Стандартный диаметр самого водопровода составляет от 5 до 12 метров.

Если запланировано обустройство сложной системы в частном доме, имеющей большое количество поворотов и изгибов, следует предпочтение отдать трубам с максимальной окружностью. Диаметр труб должен быть больше и по мере расхода количества воды.

Таблицы для определения размеров водопроводных труб и счетчиков

Узлы крепления водопровода (WSFU) и минимальные размеры патрубков крепления

Важные примечания: Приборы, приспособления и приспособления, не указанные в таблице ниже, должны иметь размеры, соответствующие приспособлениям, имеющим аналогичную скорость потока и частоту использования. Приведенные значения единиц арматуры отражают их нагрузку на систему холодного водоснабжения здания. Допускается, чтобы стоимость отдельной единицы оборудования для холодной и горячей воды для устройств, имеющих соединения как с горячей, так и с холодной водой, составляла три четверти указанной общей стоимости устройства.

Для приспособлений или соединений подачи, которые могут требовать непрерывного потока, определите требуемый расход в галлонах в минуту (галлонов в минуту или л/с) и добавьте его отдельно к потребности в галлонах в минуту (л/с) для распределительной системы или ее частей.

Минимальный размер патрубка крепления относится к размеру холодного патрубка или как горячего, так и холодного патрубка. Перечисленные минимальные размеры патрубков подачи для отдельных светильников являются номинальным (внутренним) размером трубы.

Приборы, принадлежности или приспособления Минимальный размер патрубка крепления (дюймы) Частный Общедоступный
Ванна или комбинированная ванна/душ 1/2 4. 0 4,0
Клапан наполнения ванны 3/4 дюйма 3/4 10,0 10,0
Биде 1/2 1,0
Стиральная машина 1/2 4,0 4,0
Стоматологическая установка, плевательница 1/2 1,0
Посудомоечная машина, бытовая 1/2 1,5 1.5
Питьевой фонтанчик или кулер для воды 1/2 0,5 0,5
Наконечник для шланга 1/2 2,5 2,5
Наконечник шланга, каждый дополнительный 1/2 1,0 1,0
Туалет 1/2 1,0 1,0
Газонокосилка, каждая головка 1,0 1.0
Передвижной дом, каждый (минимум) 12,0
Барная мойка 1/2 1,0 2,0
Смеситель для умывальника 1/2 3,0
Раковина с клапаном для клинического смыва (с краном или без него) 1 8,0
Кухонная мойка, домашняя (с посудомоечной машиной или без нее) 1/2 1. 5 1,5
Раковина для стирки 1/2 1,5 1,5
Техническая раковина или раковина для швабры 1/2 1,5 1,5
Умывальник (каждый комплект смесителей) 1/2 2,0
Душ, на голову 1/2 2,0 2,0
Писсуар, сливной бачок 1/2 2.0 2,0
Фонтан для умывания (круглый) 3/4 4,0
Унитаз, напорный бак 1,6 GPF 1/2 2,5 2,5
Унитаз, бак расходомера 1,6 GPF 1/2 2,5 2,5
Унитаз, гравитационный бак более 1,6 GPF 1/2 3,0 5,5

Уменьшенная нагрузка на единицу арматуры для дополнительных насадок для шлангов должна использоваться при определении размеров общей потребности здания и размерах труб, когда более одного насадки для шлангов снабжаются сегментом водопроводной трубы. Ветвь крепления к каждому нагруднику должна быть рассчитана на 2,5 единицы крепления.

Таблица приспособлений для определения размеров водопроводных труб и счетчиков

Счетчик и уличный сервис (дюймы) Снабжение зданий и ответвления (дюймы) Максимально допустимая длина (футы)
40 60 80 100 150 200 250 300 400 500 600 700 800 900 1000
Диапазон давления — от 30 до 45 psi (доступное статическое давление после потери напора)
3/4 1/2 6 5 4 3 2 1 1 1 0 0 0 0 0 0 0
3/4 3/4 16 16 14 12 9 6 5 5 4 4 3 2 2 2 1
3/4 1 29 25 23 21 17 15 13 12 10 8 6 6 6 6 6
1 1 36 31 27 25 20 17 15 13 12 10 8 6 6 6 6
3/4 1-1/4 36 33 31 28 24 23 21 19 17 16 13 12 12 11 11
1 1-1/4 54 47 42 38 32 28 25 23 19 17 14 12 12 11 11
1-1/2 1-1/4 78 68 57 48 38 32 28 25 21 18 15 12 12 11 11
1 1-1/2 85 84 79 65 56 48 43 38 32 28 26 22 21 20 20
1-1/2 1-1/2 150 124 105 91 70 57 49 45 36 31 26 23 21 20 20
2 1-1/2 151 129 129 110 80 64 53 46 38 32 27 23 21 20 20
1 2 85 85 85 85 85 85 82 80 66 61 57 52 49 46 43
1-1/2 2 220 205 190 176 155 138 127 120 104 85 70 61 57 54 51
2 2 370 327 292 265 217 185 164 147 124 96 70 61 57 54 51
2 2-1/2 445 418 390 370 330 300 280 265 240 220 198 175 158 143 133
Диапазон давления — от 46 до 60 фунтов на кв. дюйм (доступное статическое давление после потери напора)
3/4 1/2 7 7 6 5 4 3 2 2 1 1 1 0 0 0 0
3/4 3/4 20 20 19 17 14 11 9 8 6 5 4 4 3 3 3
3/4 1 39 39 36 33 28 23 21 19 17 14 12 10 9 8 8
1 1 39 39 39 36 30 25 23 20 18 15 12 10 9 8 8
3/4 1-1/4 39 39 39 39 39 39 34 32 27 25 22 19 19 17 16
1 1-1/4 78 78 76 67 52 44 39 36 30 27 24 20 19 17 16
1-1/2 1-1/4 78 78 78 78 66 52 44 39 33 29 24 20 19 17 16
1 1-1/2 85 85 85 85 85 85 80 67 55 49 41 37 34 32 30
1-1/2 1-1/2 151 151 151 151 128 105 90 78 62 52 42 38 35 32 30
2 1-1/2 151 151 151 151 150 117 98 84 67 55 42 38 35 32 30
1 2 85 85 85 85 85 85 85 85 85 85 85 85 85 83 80
1-1/2 2 370 370 340 318 272 240 220 198 170 150 135 123 110 102 94
2 2 370 370 370 370 368 318 280 250 205 165 142 123 110 102 94
2 2-1/2 654 640 610 580 535 500 470 440 400 365 335 315 ​​ 285 267 250
Диапазон давления — свыше 60 psi (доступное статическое давление после потери напора)
3/4 1/2 7 7 7 6 5 4 3 3 2 1 1 1 1 1 0
3/4 3/4 20 20 20 20 17 13 11 10 8 7 6 6 5 4 4
3/4 1 39 39 39 39 35 30 27 24 21 17 14 13 12 12 11
1 1 39 39 39 39 38 32 29 26 22 18 14 13 12 12 11
3/4 1-1/4 39 39 39 39 39 39 39 39 34 28 26 25 23 22 21
1 1-1/4 78 78 78 78 74 62 53 47 39 31 26 25 23 22 21
1-1/2 1-1/4 78 78 78 78 78 74 65 54 43 34 26 25 23 22 21
1 1-1/2 85 85 85 85 85 85 85 85 81 64 51 48 46 43 40
1-1/2 1-1/2 151 151 151 151 151 151 130 113 88 73 51 51 46 43 40
2 1-1/2 151 151 151 151 151 151 142 122 98 82 64 51 46 43 40
1 2 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85
1-1/2 2 370 370 370 370 360 335 305 282 244 212 187 172 153 141 129
2 2 370 370 370 370 370 370 370 340 288 245 204 172 153 141 129
2 2-1/2 654 654 654 654 654 650 610 570 510 460 430 404 380 356 329

Строительный материал, номинальный размер не менее 3/4 дюйма (20 мм)

Приведенные здесь схемы взяты из Единого сантехнического кодекса® 2012 года. Обратите внимание, что ни PlumbingSupply.com®, ни IAPMO не несут никакой ответственности в результате использования вами представленной информации. Мы настоятельно рекомендуем вам обратиться за помощью и / или советом лицензированного сантехника для любого сантехнического проекта.

вернуться наверх ↑

Как определить размеры водопроводных труб (PEX или медь)

Знание размеров водопроводных труб (PEX или медных) необходимо, если вы новичок в сфере сантехники или делаете это своими руками. В этом сообщении в блоге будут описаны шаги для нашего предпочтительного метода с использованием Единого сантехнического кодекса 2018 года.Если вы делаете дополнение или начинаете с нуля, это руководство должно вам очень помочь. Итак, приступим.

Калибровка счетчика воды

Наша главная задача — определить размер нашего водомера или убедиться, что наш существующий водомер способен расшириться в любом проекте, над которым мы работаем. В нашем примере в видео у нас есть счетчик воды, подключенный к кухонной раковине, группа ванных комнат внизу (которая включает в себя умывальник, туалет и душ) и группа ванных комнат наверху с такими же светильниками.(Синий цвет обозначает линии холодной воды, а розовый — линии горячей воды.)

Чтобы определить размер счетчика, нам потребуются четыре ключевых бита информации:

  • Всего креплений
  • Развернутая длина самого удаленного выхода
  • Высота самого высокого крепления
  • Давление воды

1. Рассчитать общее количество крепежных элементов

Первое, что нам нужно сделать, это рассчитать общее количество светильников, которое, по сути, показывает, насколько сильно мы потребляем воду из системы водоснабжения в доме.Каждому приспособлению присваивается значение из таблицы Единого сантехнического кодекса 2018 года в зависимости от того, сколько требований оно предъявляет к этой системе. (Следуйте таблице 610.3 ниже. )

При подсчете общего количества приборов сначала решите, являетесь ли вы столбцом «публичный» или «частный». В нашем примере мы частный дом. Начиная с комбинации ванны, мы видим, что единиц сантехники (WSFU) равно 4. Теперь давайте поищем нашу кухонную раковину: «Кухня, домашняя с посудомоечной машиной или без» — это то, что нам нужно, а это 1.5 ВФУ.

Имейте в виду, что в этой таблице также указан минимальный размер отводной трубы приспособления — эти приспособления не могут поставляться с чем-то меньшим, чем то, что указано в этой колонке.

Продолжаем: туалет 1 WSFU, туалет 2,5. Комбинация ванны и душа равна 4. И поскольку наш пример наверху отражает пример внизу, мы можем просто продублировать числа для этого.

Сейчас? Складываем все: всего 16,5 шт. водопроводной арматуры.

2.Рассчитать развернутую длину

Следующее, что нам нужно сделать, это рассчитать развернутую длину от самого дальнего удаленного выхода. Другими словами: прибор, который находится дальше всего от нашего измерителя. Мы делаем это, прослеживая вдоль осевых линий труб, пока не достигнем счетчика. Это общее расстояние называется развернутой длиной.

Опять же, самая удаленная розетка означает прибор в доме, который находится дальше всего от счетчика. В нашем примере это будет душ наверху.Теперь просто вернитесь к метру, добавляя длину центральной линии по мере продвижения. Если вы следите за нашим видео, наше итоговое число составляет 115 футов.

3. Рассчитать высоту самого высокого крепления

Теперь вычисляем высоту самого высокого крепления. Вычислить это просто: нужно найти разницу между высотой счетчика и нашей самой высокой удаленной розеткой. В нашем примере самое высокое приспособление на 12 футов выше метра.

Этот номер важен, потому что он влияет на давление воды в вашей системе.

4. Рассчитать давление

Чтобы рассчитать давление в ваших водопроводах, вам понадобится высота самой высокой арматуры (которую мы выяснили на предыдущем шаге). Если ваше самое высокое приспособление выше вашего метра, то вы испытаете потерю давления. Чтобы учесть это, вы можете ожидать потери 0,5 PSI на каждый фут подъема. В нашем примере мы умножаем 12 на 0,5, что дает падение давления в 6 фунтов на квадратный дюйм.

Однако, если ваш самый высокий прибор ниже , ваш измеритель (т.е., у вас есть подвал), вы будете добавлять 0,5 PSI на каждый фут перепада высот.

Далее нам необходимо рассчитать статическое давление нашей системы в источнике питания. Если в течение дня наблюдаются колебания давления, следует использовать самое низкое измеренное давление. В нашем примере мы читаем 60 фунтов на квадратный дюйм. Чтобы получить реальное давление , нам нужно взять наши показания и вычесть высоту нашего самого высокого выхода. Результат: 54 PSI. Это последняя переменная, которая нам нужна, чтобы начать вставлять ее в наши таблицы.(Следуйте таблице 610.4 ниже.)

Верхняя часть таблицы — это максимально допустимая длина. Из шага 2 в нашем примере наша развернутая длина удаленной розетки составляет 115. Это поставит нас на стол между 100 и 150, и вы всегда хотите округлить. Спустившись со столбца 150, ищем диапазон давления. Наш диапазон давления составляет 54 фунта на квадратный дюйм, поэтому мы будем работать со средней таблицей, помеченной «от 46 до 60 фунтов на квадратный дюйм». Следующее, что нам нужно, это общее количество единиц крепления.У нас 16,5. В таблице ниже вы увидите, что 16,5 находится между 14 и 28. Опять же, мы всегда округляем. Глядя на самые левые столбцы, мы найдем наш размер метража и размер строительного запаса: 3/4 дюйма и 1 дюйм соответственно.

Мы рекомендуем вам создать шпаргалку для соответствующих размеров труб, чтобы вам не пришлось искать их позже. Например, наша 1-дюймовая труба может иметь до 30 единиц крепления, наша 3/4-дюймовая может иметь до 14, а наша 1/2-дюймовая может иметь до 4.

Метод 75%

Теперь, когда мы проверили размер счетчика, нам нужно определить размер каждой ветви нашей системы. Мы собираемся использовать так называемый метод 75%. Метод 75% означает, что если к прибору подведена и горячая вода , и холодная вода , мы берем эту общую единицу прибора и умножаем ее на 0,75. Полученное число является размером каждой ветки.

Калибровка линий горячей и холодной воды

Вместо того, чтобы записывать все это здесь, мы рекомендуем вам посмотреть видео выше, чтобы увидеть нашу демонстрацию расчета каждой ветви и ее суммирования.Тем не менее, вот несколько советов, о которых следует помнить:

  • Работа с горячими и холодными линиями по отдельности перед суммированием на счетчике
  • Начните с самой удаленной точки на каждом этаже, так как вы будете работать дальше по течению
  • Если в вашем филиале есть как горячие, так и холодные линии, используйте метод 75 % для общего количества светильников, чтобы получить размер ответвления
  • .
  • См. Таблицу 610.4 в справочнике «Единые правила сантехники», чтобы рассчитать правильный размер трубы
  • По мере приближения к измерителю не забудьте включить все дополнительные ответвления вверх по течению от ответвления, которое вы сейчас вычисляете (т. е., если ваша нижестоящая ветвь состоит из 3 единиц приборов, добавьте к ней общее количество единиц приборов от всего вышестоящего)

Изменение размера для PEX-B

Поскольку описанные выше шаги предназначены для определения размера универсального водопровода, его можно использовать для PEX, меди, оцинковки — какой бы ни была ваша система. Тем не менее, мы получаем много вопросов о водопроводных линиях PEX-B со вставными фитингами: как учитывать размеры, если вставные фитинги вызывают ограничения потока?

Наш реальный ответ: нет хорошего способа объяснить это, но у нас есть несколько советов.Если ваш водопровод проходит через множество приспособлений с этим фитингом в виде вставки PEX-B, ошибитесь с размером трубы большего размера. Например, если вы находитесь на границе между размером трубы 1/2″ и 3/4″, выберите больший. Там нет точной науки. Но если вы находитесь на этих границах между размерами труб, стоит увеличить размер трубы до следующего размера, чтобы быть в безопасности.

Резюме

Мы надеемся, что это помогло. Если вам нужна дополнительная помощь с сантехникой, не стесняйтесь звонить нам. И не забудьте подписаться на наш канал YouTube, чтобы не пропустить еще больше полезных видео!

Труба какого диаметра должна быть у вашего основного водопровода? – СидмартинБио

Труба какого диаметра должна быть у вашего основного водопровода?

В большинстве случаев магистральный трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, подающие ответвления используют трубу диаметром 3/4 дюйма, а трубы для отдельных компонентов имеют диаметр 1/2 дюйма.

Что такое водопровод стандартного размера?

Основные трубы, отходящие от основного водопровода и водонагревателя, имеют диаметр 3/4 дюйма. Ответвления, питающие отдельные приборы, имеют диаметр 1/2 дюйма.

Какая труба лучше всего подходит для магистрального водопровода?

Оцинкованные трубы Оцинкованный металл обычно используется в строительстве, но трубы, изготовленные из оцинкованной стали, могут использоваться в сантехнике. Этот конкретный тип труб лучше всего использовать для водопроводов, так как газопроводы могут вызвать коррозию цинка и повредить трубу или заблокировать всю систему.

Увеличивает ли диаметр трубы давление воды?

Чем больше воды проходит по трубе, тем больше давление будет естественным образом. При любом размере трубы более высокое давление воды вызовет больший расход воды. Однако ниже по течению давление уменьшится из-за потери трения и увеличения скорости воды.

Кто отвечает за водопровод от счетчика до дома?

В большинстве случаев вы несете ответственность за техническое обслуживание трубы подачи. Это участок водопроводной трубы от границы вашей собственности — обычно там, где находятся водомер и запорный клапан — до самой собственности.

Одинаковые ли линии подачи туалета и крана?

Кран, унитаз и льдогенератор холодильника используют одинаковую линию подачи воды. Унитаз соединяется с угловым запорным клапаном с помощью компрессионного фитинга 3/8 дюйма, а наливной клапан унитаза принимает гайку с резьбой 7/8 дюйма. Накидной ключ поворачивает клапан счетчика воды.

Влияет ли размер трубы на напор?

Диаметр трубы также является чрезвычайно важным фактором при расчете напора. Как правило, использование трубы меньшего диаметра, чем выходная мощность обратного насоса, резко увеличивает напор. Для минимального напора лучше всего использовать трубу максимально возможного диаметра.

Влияет ли размер трубы на скорость потока?

Скорость потока обратно пропорциональна длине, поэтому, если вы удвоите длину трубы, сохранив при этом постоянный диаметр, вы будете проходить через нее примерно в два раза меньше воды в единицу времени при постоянном давлении и температуре.

Покрывает ли страхование домовладельцев магистральный водопровод?

Большинство страховых полисов домовладельцев не покрывают прорывы водопровода, если только линия не подверглась внезапному значительному повреждению. В случае прорыва водопроводной магистрали ваш город или населенный пункт несет ответственность за устранение прорыва, но часто вы несете ответственность за ремонт или замену водопроводной магистрали, подключенной к вашему дому.

Проходят ли водопроводные трубы под домами?

В большинстве случаев трубы находятся под плитой.Так что, если у вас есть утечка, она находится под фундаментом. Хотя есть исключения из этого (дом, построенный с водопроводными трубами в стенах), маловероятно, что какие-либо трубы — водопроводные или канализационные — находятся в самой плите.

Какого размера большинство туалетных линий?

3/8 дюйма
Обычно они имеют диаметр 3/8 дюйма, но длина линии подачи туалета может варьироваться, обычно от 9 дюймов до 20 дюймов.

Насколько большой должна быть водопроводная труба?

нельзя прокладывать непосредственно над водопроводом.Длина подающей трубы в метрах До 40 м от 40 м до 100 м от 100 м до 800 м от 800 м до 2000 м Рекомендуемый размер трубы в миллиметрах 25 мм 32 мм 50 мм 63 мм

Насколько велика 2-дюймовая линия подачи воды?

Но с точки зрения площади, внутренняя площадь труб такого размера (водопроводная трубка) отличается примерно на 56% больше. В качестве другого примера давайте сравним 1 1/2-дюймовую трубу с 2-дюймовой трубой. Разница в площади внутри трубы диаметром 1 1/2 дюйма по сравнению с трубой диаметром 2 дюйма составляет около 77%.

Какой минимальный размер подающего патрубка?

Указанные минимальные размеры патрубков подачи для отдельных светильников являются номинальным (внутренним) размером трубы.Уменьшенная нагрузка на единицу арматуры для дополнительных насадок для шлангов должна использоваться при определении размеров общей потребности здания и для размеров труб, когда более одного насадки для шлангов снабжаются сегментом водопроводной трубы.

Какая длина водопровода нужна для дома?

Если вы хотите, чтобы из каждого крана вытекало обильное количество воды, вы должны быть уверены, что основной водопровод, входящий в дом, и основной водопровод внутри дома имеют диаметр не менее трех четвертей дюйма или, возможно, один дюйм. диаметр.
