Укладка дренажной трубы с геотекстилем: Укладка дренажной трубы: пошаговая инструкция

Содержание

устройство и монтаж, технология укладки пошагово, фото и видео

Обустройство дренажа решает сразу несколько задач. Главные из них – это отвод грунтовых вод высокого залегания и верховодки от заглубленного фундамента дома, снижение нагрузки на гидроизоляцию стен подвалов и подземных технических этажей, осушение участка на увлажненных грунтах. Стандартная схема системы дренажа состоит из приемников воды и труб, проложенных в грунте. Прочитав статью, Вы узнаете, как работает дренажная труба и как устройство дренажной трубы позволяет одновременно собирать воду и отводить ее в специальные колодцы или за территорию участка.

Дренажные трубы легко узнать по гофрированной поверхности и нанесенной перфорацииИсточник vse-o-kanalizacii.ru

Виды дренажных труб

Дренажные трубы отличаются между собой материалами, устройством и даже формой.

По виду материала существует следующая классификация:

  • керамические;
  • асбестоцементные;
  • полимерные.

Все перечисленные материалы имеют хорошую морозостойкость, высокую устойчивость к влаге и не подвержены гниению. Но отличаются между собой по другим параметрам.

Керамические

Как и для внешней канализации, это традиционный материал, который был повсеместно распространен до «эпохи полимеров». Существует даже советский ГОСТ, который регламентирует форму дренажных труб из керамики. Внутри они имеют форму полого цилиндра, а снаружи бывают не только цилиндрическими, а еще в виде шести- и восьмигранника.

Для справки! В отличие от канализации, трубы для дренажа делают без раструбов – их соединение производится с помощью муфт, которые не создают условий для накапливания ила на стыках. Эту же технологию соединения «позаимствовали» в дальнейшем изделия из других материалов.

Еще одним отличием от канализационных керамических труб служит отсутствие глазированного слоя на внешней поверхности.

Керамические дренажные трубы – без перфорации, глазированного слоя и раструбовИсточник o-trubah. com

Обычно стенки дренажной трубы имеют отверстия в виде канавок или прорезей, но иногда они отсутствуют. Неперфорированные трубы используют не для сбора воды, а только для ее отвода с участка.

Достоинства: абсолютная экологичность и довольно высокий срок службы (до 30 лет).

Недостатки: высокая стоимость, хрупкость, сложность в транспортировке, тяжело проходит подгонка по размеру и укладка дренажной трубы при монтаже системы.

Асбестоцементные

Для устройства дренажа используют обычные асбестоцементные безнапорные трубы и муфты с маркировкой БНТ и БНМ. В отличие от керамических, у них универсальная специализация – организация наружных трубопроводов канализации и дренажа, защита подземных кабелей телефонной связи.

Чтобы их использовать не только для отвода, но и для сбора грунтовых вод, они нуждаются в доработке – нарезке сквозных щелей или высверливании отверстий.

Достоинства: универсальность, невысокая стоимость, простота в подгонке по размеру.

Недостатки: необходимость доработки, хрупкость, сложность укладки дренажа и плохие экологические свойства. Дренажная асбестоцементная труба с перфорациейИсточник vse-o-kanalizacii.ru

Для справки! Последнее качество требует пояснения. В Евросоюзе с 1 января 2005 запрещено использование асбеста и изделий из него – есть печальная статистика МОЗ о канцерогенном влиянии на организм асбестовой пыли. И хотя считается, что цемент связывает микроволокна асбеста, при подгонке и перфорации отверстий эта пыль обязательно появится. Поэтому предписано все работы с этим материалом проводить исключительно при использовании средств защиты дыхательных путей и слизистых оболочек.

Полимерные

В эту категорию входят изделия из полиэтилена, полипропилена и ПВХ.

Они бывают:

  • жесткие и гибкие;
  • гладкие и гофрированные;
  • однослойные и двухслойные;
  • с защитной обмоткой из геотекстиля и с дополнительным фильтрующим слоем.

По степени «кольцевой» жесткости различают несколько классов, которые обозначаются маркировкой SN2- SN24, и чем больше цифровой индекс, тем больше труба способна выдержать давление насыпного щебня, песка и грунта.

Практически весь ассортимент этой категории имеет на поверхности перфорацию с разным рисунком. Есть и такие, что имеют один ряд отверстий, которые при укладке располагают сверху для сбора осадочных вод. Но чаще отверстия «опоясывают» всю поверхность, чтобы установка дренажной трубы была не сложной и позволяла воде просачиваться внутрь со всех сторон. Полимерная дренажная труба с перфорациейИсточник otdelkagres.ru

Помимо «стандартной» цилиндрической формы, есть плоские гофрированные дренажные трубы. У них не такая высокая пропускная способность, но, благодаря дополнительному ребру жесткости, они в горизонтальном положении более прочные на сжатие. А в вертикальном положении – занимают меньше места и не требуют масштабных земляных работ.

Помимо перфорированных труб есть изделия выполненные из пористого полимера. Открытые сообщающиеся ячейки и пористость стенок (на уровне 80-90% от объема) заменяют перфорацию и служат отличным фильтром от проникновения ила внутрь. Но и в этом случае прибегают к дополнительной защите в виде обмотки из геотекстиля, которым либо на стадии производства укутывают трубу, либо оборачивают ее во время обустройства системы дренажа.

К новинкам можно отнести дренажные трубы, которые имеют дополнительный фильтрующий слой из гранулированного пенополистирола. Он расположен между стенкой и обмоткой из геотекстиля. А при укладке в траншею для них не требуется засыпка слоя щебня.

Все эти тонкости устройства дренажной трубы определяют способы её укладки. Разновидности дренажных труб в зависимости от материала и типа грунта, в котором их будут укладыватьИсточник papamaster.su

Общевидовых недостатков у полимерных труб нет. А широкий ценовой диапазон и большой ассортимент по видам материалов, размерам и устройству позволяют выбрать оптимальный вариант для каждого случая.

Общие достоинства: большой срок службы, высокая устойчивость к механическим нагрузкам и повреждениям, простота подгонки и монтажа.

Технология укладки

Чтобы система работала четко, нужно знать как правильно уложить дренажную трубу, в зависимости от вида. У каждой дренажной трубы технология укладки будет немного различаться в зависимости от конструкции. Но начальный этап у всех одинаковый:

  • Разрабатывают схему дренажа: расположение труб, места для колодцев и ревизий.
  • В зависимости от типа грунта, геологических характеристик участка, расположения грунтовых вод и требуемой пропускной способности выбирают размеры и вид дренажной трубы.
  • На основании намеченной трассы проводки дренажных труб на участке проводят планировку участка и разметку для проведения земляных работ.
Идеальный вариант – когда схема дренажа разрабатывается совместно с проектом домаИсточник mainstro.ru
  • Роют траншеи.
    На плотных грунтах с прямыми стенками, на сыпучих – со стенками под уклон или укрепляют их на время работ. Дно делают на 30 см шире с обеих сторон трубы.
  • Выравнивают поверхность дна, трамбуют грунт, формируют уклон в сторону дренажного колодца в пределах 0.5-3.0% (минимум 0.5 см и максимум 3 см на каждый метр длины).
  • Насыпают слой крупнозернистого песка толщиной около 15 см и трамбуют его, соблюдая уклон заложенный во время формирования дна канавы.

Дальнейшая технология укладки дренажной трубы зависит от её конструкции.

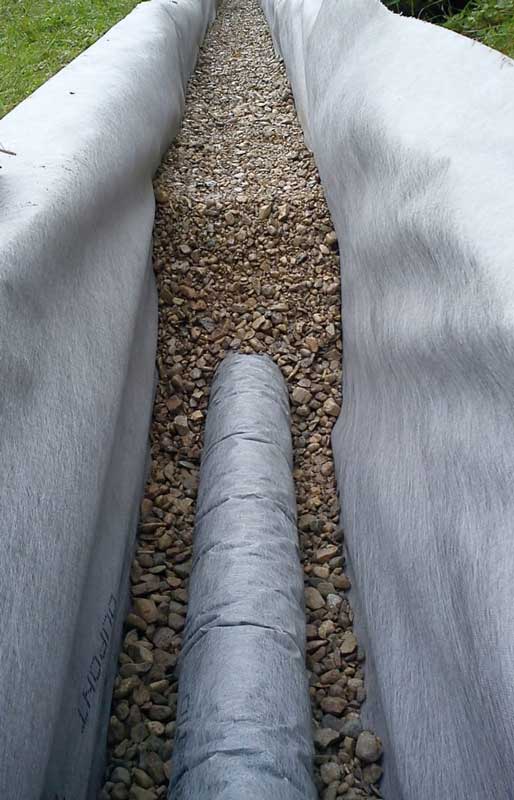

Укладка дренажной трубы с геотекстилем, если она не имеет фабричной обмотки:

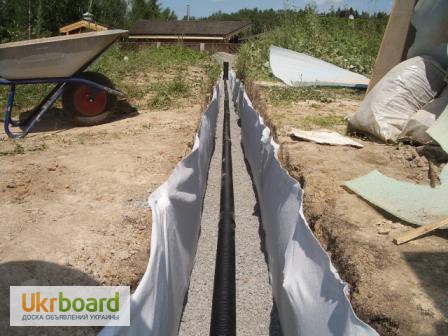

  • Геотекстиль стелют поверх песка. Ширина полотна должна быть достаточной, чтобы края затем можно было свести вместе.
  • Насыпают слой щебня (15 см).
  • Укладывают перфорированную трубу и засыпают ее слоем щебня сверху.
  • Заворачивают и скрепляют между собой края полотна геотекстиля. В результате труба должна иметь со всех сторон равномерную засыпку щебнем около 15 см, текстиль – проходить по границе «песок-щебень», а до стенок траншеи должно остаться свободное пространство.

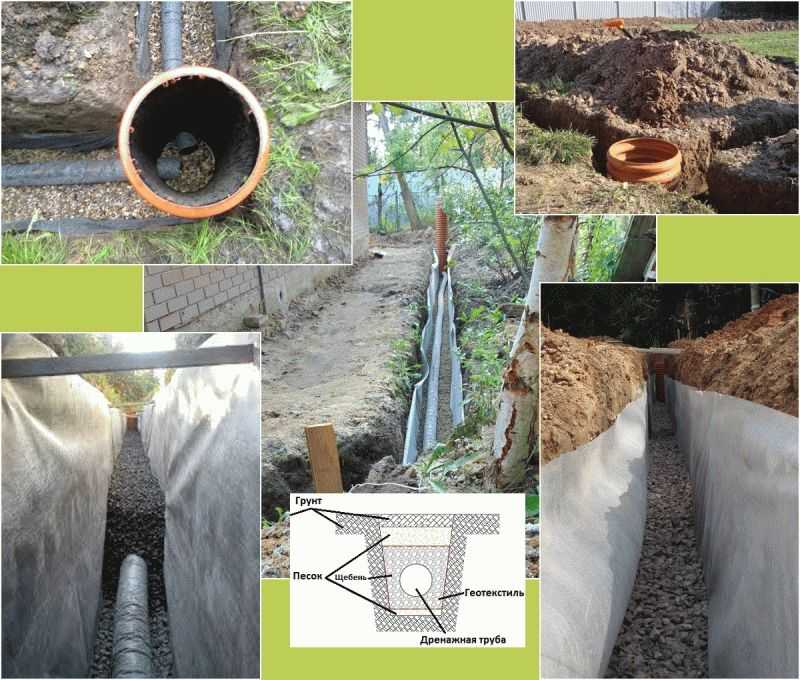

Принцип действия дренажа – вода просачивается через геотекстиль, щебень и перфорацию, затем самотеком стекает по трубе к колодцуИсточник pogreb-podval.ru
Какой стороной класть геотекстиль на землю, чтобы обеспечить правильный дренаж и укрепление почвы
  • Насыпают по бокам и сверху слой песка (около 15 см).
  • Укладывают обратно вынутый или привозной плодородный грунт.
Если труба имеет фабричную обмотку из геотекстиля, то процедура монтажа дренажа сокращается на два «шага».

Примечание! Можно купить отдельно геотекстиль, выбрать перфорированные трубы без обмотки и обернуть их перед проведением работ.

В видео ниже смотрите, как происходит процесс монтажа дренажной системы:

Советы по выбору

Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.

Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.

Внешние стенки имеют вид гофры с кольцевым профилем, который обеспечивает требуемую жесткость. Гофрированная поверхность также позволяет использовать уплотнительные кольца при соединении труб муфтами и тройниками.

Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.

Для устройства дренажа под подъездными дорогами или площадкой для стоянки автомобиля выбирают трубы с кольцевой жесткостью класса SN16- SN24.

Наглядно про выбор дренажных труб смотрите в следующем видео:


Устройство дренажа вокруг дома: типы дренажных систем и цена работ за метр в Москве

Заключение

От правильно спроектированной и смонтированной системы глубинного дренажа и ливневой канализации зависит долговечность и прочность фундамента, отсутствие воды в подвале в сезон дождей и таяния снега, нормальная увлажненность участка и «здоровье» зеленых насаждений. Поэтому водоотведением и дренажем должны заниматься специалисты.

Как правильно выбрать геотекстиль для дренажной системы

Дренажная система, прокладываемая на большой глубине, нуждается в дополнительной защите. В процессе ее эксплуатации вода просачивается через дерн, заполняет его мелкими фракциями мусора. Накопившиеся частицы заиливают отверстия, закрывая фильтрующий слой. Эффективность осушения почвы снижается. Использование геотекстиля для дренажа позволяет предупредить заиливание гравийного слоя.


Что представляет из себя геотекстиль

Это синтетический материал, созданный тканым или нетканым способами. Он обладает высокой эластичностью, прочностью, долговечностью. Существует три основных его вида:

  • полипропиленовый;
  • полиэфирный;
  • многокомпонентный.

Полипропиленовый геотекстиль имеет повышенную прочность. Через него не прорастают корни деревьев. Материал хорошо переносит агрессивное воздействие кислот, щелочей, солей. Он не гниет, не подвержен плесневению, заселению грибками. Полипропилен обладает высокой пропускной способностью. Использовать его можно в условиях от – 60 до 110 градусов.

Полотна из полиэфирных волокон менее устойчивы к агрессивным щелочным воздействиям, да и температурный диапазон поменьше от – 40 до 80 градусов. Но в защиту него можно сказать, что стоит такой материал, как правило дешевле полипропиленового.

Комбинированный (композитный) геотексиль состоит не на 100 процентов из синтетических волокон. Для его удешевления, производители используют включения из натуральных нитей, полученных после вторичной переработки. Он склонен к гниению, уязвим перед природными негативными факторами.

Встречается несколько видов геотекстиля по способам производства. В нетканом волокна имеют хаотичное расположение. Он очень эластичен – удлиняется до 70% без существенной потери прочности. Вязаный материал превосходит его по растяжимости. Этот тип текстиля состоит из переплетенных волокон, может иметь разную плотность.

Самый жесткий вариант – георешётка. Благодаря толстым волокнам, она обеспечивает не только дренаж, но и армирование. Но для прокладки труб она не подойдёт.

Какие задачи решает геотекстиль

Популярность материала обуславливается его универсальностью и доступностью. Его используют для:

  • дренажа и отвода грунтовых вод;
  • фильтрации;
  • защиты почв от эрозии;
  • армирования;
  • разделения слоев.

Качественный дренажный геотекстиль повышает срок службы построек, обеспечивая быстрый отвод влаги. Он фильтрует грунтовые воды, задерживая песок, глину. Это увеличивает несущую способность грунта. Под материалом почва не выветривается, не вымывается. Растительный покров меньше подвергается негативному влиянию. Геотекстиль защищает подземные конструкции – трубы, фундаменты от вреда, наносимого корнями растений. Его применение снижает расход грунтов и насыпных материалов, укладываемых послойно, препятствует смешиванию. Материал, укладываемый на основание, способствует равномерному распределению нагрузок, сокращает риск деформаций, усадки.

Геоматериал стал незаменимым при обустройстве дренажных систем, укреплении склонов, прокладке дорог, монтаже тоннелей, прокладке коммуникаций.

Критерии выбора материала

Выбор дренажного геотекстиля – ответственная задача, результат которой определяет его эффективность, надежность в процессе эксплуатации. Основные критерии, заслуживающие внимания – это:

  • механическая прочность;
  • коэффициент вертикальной и горизонтальной фильтрации;
  • плотность.

Прочность геотекстиля определяет его способность выдерживать нагрузки на разрыв и устойчивость к придавливанию. Поперечная нагрузка должна составлять 1,9-3, продольная кН/м – 1,5-2,5 кН/м. Оптимальный коэффициент стойкости к придавливанию – от 400 до 500 Н.

Уровень фильтрации показывает, сколько воды за сутки пропускает один квадрат материала. Чем выше этот коэффициент, тем результативнее работает дренажная система. Обратите внимание на горизонтальную фильтрующую способность, некоторые виды геотекстиля, в частности термоскреплённые, имеют очень низкие показатели. и поэтому плохо подходят для дренажа.

Плотность определяет сразу несколько эксплуатационных характеристик. Ее увеличение повышает механическую прочность, но снижает пропускную способность.

Какой купить геотекстиль для дренажной системы

До того как купить дренажный геотекстиль, желательно получить профессиональные рекомендации. Не все виды данного материала подходят для дренажа. Полотно, полученное методом термической фиксации волокон, плохо пропускает воду. Его чаще используют для гидроизоляции.

Ткань, содержащая смесовые волокна, в том числе, шерстяные, хлопчатобумажные – не самое разумное решение обустройства дренажной системы. Постоянное воздействие влаги приводит к гниению натуральных волокон. Их разрушение уменьшает ее эффективность и сокращает срок службы.

Укладка геотекстиля в дренажную систему

Эффективность работы дренажной системы зависит от правильности укладки всех материалов. Поверхности, на которых будет размещаться геотекстиль, должны быть ровными. Не допускается наличие мусора и других посторонних предметов.

Снимать заводскую упаковку с фильтрующих полотен нужно непосредственно перед монтажом. Некоторые виды текстиля подвержены негативному воздействию ультрафиолета. Дренажный материал необходимо засыпать сразу после укладки. Это предупредит проникновение мусора, вредное влияние солнечных лучей.

Для удобства работы полотно нужно предварительно раскроить. Размеры определяются индивидуально с учетом габаритов участка. Размещать полосы необходимо внахлест. Нельзя использовать поврежденные материалы. Располагать геотекстиль нужно свободно, без натягивания. Перед переходом к следующему этапу работы стоит убедиться в отсутствии складок, волн. В процессе укрывания большой площади участки перекрытий лучше фиксировать. Уже после этого засыпаем грунт. Но приступать к уплотнению нельзя, если слой последней менее 30 см.

Выбор качественного материала и правильный монтаж дренажной системы – залог окупаемости затрат и долговечности.

Дренажные трубы с перфорацией — укладка дренажной трубы

Оглавление Скрыть ▲ Показать ▼

Необходимым элементом обустройства придомового участка является монтаж эффективной дренажной системы, основу которой составляют специальные трубы.

Большой комплекс мероприятий, направленный на осуществление дренажа участка, должен создать условия для удаления излишней влаги из грунта, устраняя, тем самым, причины для разрушений фундамента строений, стен, ограждающих конструкций. Да и излишняя сырость не способствует благоприятному микроклимату на загородном участке.

Для решения задачи эффективного дренажа участка требуются не только лишь широко применяемые сейчас дренажные трубы с перфорацией, но и правильно спроектированная и грамотно смонтированная система.

Необходимо помнить, что при высоком уровне грунтовых вод, что особенно заметно в период дождей либо массового таяния снегов, отсутствии надежного дренажа, потенциальный риск затопления подвальных помещений превращается в реальность, в доме появляется сырость, а грибок может прочно «обосноваться» на стенах и даже мебели. Именно правильная укладка дренажной трубы позволяет устранить все эти неприятные проявления высокого уровня грунтовых вод.

Разновидности применяемых систем дренажа

При обустройстве загородного участка применяются следующие разновидности дренажных систем:

  1. Глубинные (закрытые), при монтаже которых используются дренажные трубы с перфорацией. Основной функцией данного вида дренажа является защита фундамента строений, отведение с участка избытка грунтовых вод.
  2. Поверхностные (открытые) – более упрощенный вариант, предназначенный для отвода с участка воды, выпадающей в виде осадков. С этой целью роются канавы, куда укладываются специальные лотки.

Для создания глубинного дренажа используются следующие конструктивные элементы:

  • трубы перфорированные, из которых и собирается сама сеть водоотведения;
  • фитинги, используемые при монтаже системы;
  • колодцы для обслуживания сетей;
  • дополнительные комплектующие, которые используются для монтажа системы – фильтры, предотвращающие заиливание. Чаще всего для этого используется геотекстиль для дренажа либо более простой вариант — засыпка труб щебнем.

Виды дренажных труб

Основной характеристикой труб, применяемых для дренажа, является наличие отверстий, через которые проникают грунтовые воды. В современном строительстве используются следующие виды труб:

  • асбестоцементные;
  • дренажные керамические трубы;
  • в последнее время все чаще применяется пластиковая дренажная труба.
В зависимости от исполнения, полимерная труба для дренажа бывает — дренажная двухслойная труба либо однослойная. Как указывают эксперты, двуслойная труба для дренажа, в связке с геотекстилем, препятствующим заиливанию отверстий, является оптимальным вариантом для загородного дома.

Не менее важным фактором является правильная укладка дренажной трубы, поскольку требуется строго выдерживать определенный уклон, необходимый для обеспечения самотечного движения собранной в трубу воды.

Геотекстиль для дренажа: как выбрать и уложить?

Чтобы построенный дренаж работал эффективно и долго, нужно обеспечить дополнительную защиту. В противном случае дренажный слой быстро заилится и перестанет пропускать воду. Для защиты дренажной системы в настоящее время используется геотекстиль. Разберемся, что это за материал и как выбрать геотекстиль для дренажа.

Геотекстиль – материал относительно новый, но он очень широко используется в строительстве при сооружении дренажных систем. Дело в том, что вода, попадающая в дрены, несет с собой песчинки и прочий мелкий мусор. Использование геоткани позволяет защитить дренирующий слой от заиливания. Разберемся, как выбрать и как использовать этот материал.

Виды

Прежде чем выбрать геотекстиль для дренажа, стоит узнать, какие разновидности этого материала есть в продаже. Основные виды:

  • Синтетический. Изготавливается из полиэфирных нитей или полипропилена. Отличается высокими показателями прочности.
  • Штапельный. Геоткань, изготавливаемая из штапельного сырья или мононити, отличается прочностью и долгим сроком службы.
  • Термоскрепленный. Для изготовления этого варианта применяется высокая температура. Это самый тонкая и прочная разновидность, но он не очень хорошо пропускает воду.
  • Смесовый. Эта разновидность геоткани изготавливается из отходов текстильной промышленности. Поскольку в состав входит натуральное сырье (остатки хлопка, шерсти), то этот материал не обличается продолжительным сроком эксплуатации, поэтому применение этой разновидности для строительства дренажа является нецелесообразным.

Совет! Идеальный вариант геотекстиля для строительства дренажных систем – это синтетический материал.

Основные свойства

Геотекстиль, применяемый для дренажных систем, должен отличаться следующими качествами:

  • Устойчивость к влаге, химическим соединениям, а также к биологической опасности (образованию плесени). Благодаря этим свойствам, система прослужит долго.
  • Синтетические полотна не «по вкусу» грызунам и насекомым, поэтому их применение для строительства систем, расположенных под землей, является оптимальным.
  • Экологическая безопасность. Несмотря на то что синтетический геотекстиль вырабатывается из искусственных волокон, он не представляет угрозы для окружающей среды.
  • Устойчивость к перепадам температур, геотекстиль эксплуатируется в сложных условиях, поэтому важно, чтобы материал выдерживал и низкие, и высокие температуры.
  • Небольшой вес и легкость обработки. Работать с геотекстилем несложно, полотно можно легко разрезать, свернуть, уложить, как требуется по проекту.

Основные характеристики

При выборе геополотна нужно обращать внимание на характеристики, указываемые производителем.  Идеальные показатели геотекстиля для постройки системы дренажа:

  • Плотность. Выбор этого параметра зависит от типа дренажа. Для поверхностного можно выбирать более легкий вариант, имеющий плотность 100 г/куб. метр. Для глубинного дренажа нужен более плотный вариант плотностью 200-250 г/ куб. метр.
  • Сопротивляемость на разрыв в продольном и поперечном направлении должен составлять 1,9-2,9 и 1,6-2,3 кН/м соответственно.
  • Коэффициент фильтрации – более 125 м/сутки.

Совет! Стоимость материала, в первую очередь, зависит от плотности. Поэтому нужно найти разумный компромисс, выбрав геоткань с достаточным уровнем прочности и приемлемый по цене.

Где применяется?

Дренажный геотекстиль имеет широкую область применения, материал подходит для:

  • выполнения гидроизоляционных работ при постройке фундамента и других бетонных конструкций, устанавливаемых под землей;
  • защиты дренирующего слоя из щебня и гравия. Слой геотекстиля предотвращает заиливание дренажа.
  • защиты дренажных труб при их укладке в песчаных почвах.

Совет! В продаже можно встретить дренажные трубы, уже обвернутые слоем геотекстиля, такие трубы рекомендуется использовать для укладки в легких грунтах.

Как укладывать?

Чтобы построенные дренажные системы работали долго и качественно, нужно строго соблюдать технологию укладки геотекстиля. Любые отступления от правил укладки покрытия приведут к ухудшению работоспособности системы. Основные правила:

  • синтетический геотекстиль не отличается устойчивостью к воздействию солнечного света, поэтому его нужно хранить в заводской упаковке и извлекать материал из упаковки только перед началом работ;
  • дренажные траншеи нужно правильно подготовить, они должны иметь ровные откосы. Перед укладкой геотекстиля нужно очистить траншеи от крупных камней и строительного мусора, которые могут повредить материал;
  • ширина полотна должна быть достаточной для того, чтобы можно было полностью обернуть дренажный слой, причем края материала должны быть уложены с нахлестом минимум 30 см;
  • в подготовленные траншеи укладывают геотекстиль так, чтобы его края покрывали откосы и выходили на поверхность. Необходимо следить, чтобы ткань была уложена без складок и чрезмерной натяжки;
  • не допускается укладка материала, имеющего разрывы или иные повреждения;
  • поверх геотекстильного полотнища насыпают щебень, трамбовать слой можно только после того, как слой щебня превысит 20 см, иначе можно повредить ткань;
  • после укладки дренажных труб и засыпки щебня, края геотекстиля нужно завернуть так, чтобы они полностью закрыли конструкцию, края должны быть уложены с нахлестом, закрепляют их строительным скотчем.

Итак, использование геотекстиля позволяет существенно продлить срок службы дренажных систем. Очень важно правильно выбрать материал для устройства дренажных систем и грамотно его использовать, соблюдая все тонкости технологии монтажа.

Геотекстиль для дренажа

Геотекстиль в дренажной системе играет роль фильтра, предотвращая засорение дренажной трубы и смешивание грунта и щебня.

Всем известно, что дожди и повышенная влажность почвы значительно сокращает срок службы строений на участке, а растения медленно развиваются и болеют. Еще в древнем Риме придумали первые примитивные дренажные системы и уже сегодня мы можем воспользоваться готовыми идеями, советами, найти которые не составит особого труда.


Долговечность дренажной системы напрямую зависит от особенностей участка, засыпного грунта, количество грунтовых вод и метода отвода.



Самый надежный и бюджетный способ создать дренажную систему на своем приусадебном участке – сделать ее самому. Геотекстиль в дренажной системе играет очень важную роль. Кроме того, что геополотно повышает долговечность дренажных труб, он играет главную роль в фильтрации вод, предотвращает заиливание труб и проседание грунта над дренажной траншеей.
Геотекстиль обеспечивает стабильность всей конструкции дренажной системы.

Для создания дренажной системы лучше всего использовать термоскрепленный геотекстиль. Обычный иглопробивной геотекстиль менее гигроскопичен и обернув ним дренажную трубу, он быстрее заилится, грунт может засорить поры геоткани и дренажная система не будет функционировать на все 100%. Термоскрепленный же геотекстиль, благодаря своей структуре, более прочный, имеет выше водопропускную способность, но в тоже время он тоньше, что означает беспрепятственный пропуск вод без заиливания.


Еще одно существенное отличие термоскрепленного геотекстиля – высокая прочность, он способен выдержать все существенные нагрузки, неважно, глубинный или поверхностный у вас дренаж – этот геотекстиль отлично справится со своей задачей.

Термоскрепленный геотекстиль Fibertex как нельзя лучше подходит для дренажных систем. Благодаря уникальной технологии производства, структура геотекстиля Fibertex однородная, прочная и имеет высокую водопроницаемость. Еще одно из преимуществ термоскрепленного геотекстиля – сочетание высшего качества, отличных физико-механических показателей с невысокой ценой. Каждый желающий сделать дренажную систему на своем садовом участке может приобрести термоскрепленный геотекстиль в том количестве, которое ему нужно и за невысокую цену.

Технология укладки геотекстиля в дренажной системе довольна проста. Рассмотрим несколько вариантов.



Технология укладки геотекстиля для дренажной системы с использованием щебня:


1 вариант

2 вариант

  1. В заранее подготовленную траншею (для того, чтобы просчитать ширину траншеи нужно к 40 см прибавить наружный диаметр трубы, в см. ) прокладывается дренажный геотекстиль, так, чтобы дно и стенки траншеи были закрыты.
  2. В траншею засыпается щебень, слой которого не менее 10 см.
  3. Прокладывается дренажная труба.
  4. На дренажный геотекстиль засыпается щебень 2/3 глубины траншеи.
  5. Щебень внахлест заворачивается геотекстилем и засыпается грунтом
  1. В заранее подготовленную траншею засыпается щебень, не менее 10 см.
  2. Прокладывается дренажная труба.
  3. Засыпается слой щебня, не менее 30 см.
  4. Отгибаются края засыпки и поверх щебня, заворачивая края, стелется геотекстиль.
  5. Засыпается грунтом.

Технология укладки дренажного геотекстиля без щебня:




 Данные системы применяется как для дренажа, так и для отвода излишней воды из участка, осушения болотистой почвы (переувлажненные грунты, большое количество сезонных осадков).



Также рекомендуем посмотреть видео, которое поможет ознакомиться с основными характеристиками геотекстиля и правильно подобрать плотность материала для устройства дренажа.

Руководство по ткани французского дренажа

— лучшие ткани и способы установки

Французские дренажи » Руководство по ткани французского дренажа

Ткань французского дренажа является ключевой частью системы французского дренажа. Если вы не подрядчик и устанавливаете свой первый французский дренаж, вам может быть трудно понять, с чего начать, когда дело доходит до французского дренажного полотна. Важно подобрать правильную ткань, потому что, если вы сделаете неправильный выбор, вам придется переделывать водосточную трубу!

В этой статье мы научим вас всему, что вам нужно знать о покупке, установке и обслуживании дренажного поля.

Какая ткань лучше всего подходит для французского водостока?

Лучшей тканью для французского водостока является ландшафтная ткань FLARMOR Premium. Этот геотекстильный материал является нашим лучшим выбором, потому что он не разрушается быстро, пропускает поверхностные воды и легко устанавливается в любую дренажную систему.

Это хороший выбор для любой установки французского водостока, доступный для любого бюджета. Кроме того, его легко резать и устанавливать в дренажную канаву.

Ключевые факты

  • Достаточно прочный, чтобы выдержать износ траншейного водостока, заполненного щебнем.
  • Доступен для любого бюджета
  • Широко доступен в развес, поэтому вы получите нужное количество
  • Эффективен для остановки роста сорняков

Лучшая ткань для французских дренажей в глинистой почве

Глинистая почва отличается от песчаной или черной пачкаться. Он медленнее стекает и может уплотняться со временем.Если на вашем участке глинистая почва, мы рекомендуем использовать ткань Sandbaggy Non WovenLandscape Fabric. Это французская дренажная ткань, потому что она имеет прочность на растяжение 100 фунтов и скорость потока 140 галлонов в минуту, поэтому она достаточно прочная, чтобы обрабатывать глинистую почву без снижения скорости дренажа.

Ключевые факты

  • Достаточно прочный для глинистых почв, не подверженных уплотнению грунта
  • На 30 % толще обычной ткани, при этом обладает высокой пропускной способностью
  • Хороший выбор для стабилизации грунта и увеличения дренажа
  • Достаточно прочный, чтобы противостоять разрывам камней

Нетканые и тканые дренажные ткани

Один из наиболее частых вопросов, который мы слышим, касается различий между неткаными и ткаными дренажными тканями.Оба типа тканей имеют свои плюсы и минусы. Нетканые материалы обеспечивают более высокую скорость потока, что может быть важно в зонах с высоким дренажем, но они имеют значительно более короткий срок службы.

Тканые дренажные ткани обеспечивают меньшую скорость дренажа, но, как правило, служат от 10 до 20 лет и являются хорошим выбором для перфорированной трубы, заглубленной глубоко под землю. Мы рекомендуем всегда выбирать тканое полотно для вашей дренажной системы, чтобы вам не пришлось выкапывать его и заново укладывать дренажное полотно!

Ткань для френча в Home Depot, Lowes and Menards

Home Depot, Lowes, Menards и Ace Hardware — одни из лучших мест, где можно купить ткань для френча. Если вам нужно получить материал сразу, мы рекомендуем делать покупки в Home Depot или Lowes, но если вы можете подождать несколько дней, вы часто можете найти более выгодное предложение на Amazon.

Часто задаваемые вопросы

Какой ширины должна быть французская дренажная ткань?

Ткань вокруг французского водостока должна быть немного шире диаметра траншеи, чтобы удерживать окружающую почву от гравия.

Можно ли использовать ландшафтную ткань для французского дренажа?

Ландшафтная ткань может использоваться при установке французского водостока, но важно выбрать правильный тип нетканого или тканого материала для вашей дренажной проблемы.

Нужна ли ткань для французского водостока? №

При строительстве дренажной траншеи всегда следует использовать ткань, чтобы удерживать окружающую почву и структуру дренажной канавы.

Сколько унций ткани мне нужно для французского водостока?

Оптимальный вес ткани для использования: от 4 до 5 унций дренажной ткани. Ткани между этими весами обеспечивают хороший дренаж, будучи достаточно прочными, чтобы иметь длительный срок службы, поддерживая дренажную трубу.

Похожие сообщения:
Сухие колодцы против французских дренажей
Как установить подвальный французский дренаж
Лучший гравий для французских дренажей

Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.»





Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня дополнительно нескольким новым вещам

для раскрытия мне новых источников

информации.»



Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

еще раз. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя другим на работе.»



Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.»

Уильям Сенкевич, Ч. Е.

Флорида

«У вас отличный выбор курсов и очень информативные статьи.Вы

— лучшее, что я нашел.»





Рассел Смит, ЧП

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал.»



Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от сбоев.»



Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»





Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; т. д., что позволяет

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.»

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предложили все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.»





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

подключение к Интернету

курсы.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.»

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основано на каком-то непонятном разделе

законов, которые не применяются

«обычная» практика.»

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»





Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии. »





Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступный и простой

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

предоставлены фактические случаи.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест требовал исследований в

документ но ответы были

всегда в наличии.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, который мне нужен

для выполнения требований

Сертификация PTOE.»

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»





Ричард Роудс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

Курсы со скидкой.»



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.»

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для приобретения блоков PDH

в любое время.Очень удобно.»



Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.»



Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно.Легко понять с иллюстрациями

и графики; определенно делает его

легче впитывать все

теории. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по номеру

.

мой собственный темп во время моего утра

метро

на работу.»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. Я бы очень рекомендую

вы в любой ИП нуждающийся

Единицы CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники.»







Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад принести пользу в финансовом плане

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%. »

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»



Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительного

Сертификация



Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне то, за что я заплатил — много

спасибо!»



Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера. »





Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии.»





Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»



Брайан Адамс, П.Е.

Миннесота

«Отлично, удалось получить полезную информацию с помощью простого телефонного звонка.»







Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт прохождения программы «Прибрежное строительство — проектирование»

Корпус Курс и

очень рекомендую. »



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

прекрасно приготовлено.»





Юджин Брекбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность скачать учебный материал на

обзор везде и

когда угодно.»



Тим Чиддикс, ЧП

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор.»







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный.»



Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.»



Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

и отличное освежение.»





Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест. »





Алекс Млсна, П.Е.

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»



Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.»



Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройти тест. Очень

удобный а на моем

собственный график.»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет. »







Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат

. Спасибо за создание

процесс простой.»



Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»



Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками. »







Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, для которого требуется

улучшение.»



Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат





Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области внешние

по собственной специализации без

необходимость путешествовать.»

Гектор Герреро, ЧП

Грузия

Спецификации гравийного дренажа — Департамент растениеводства

Система подземного дренажа будет установлена ​​в подпочвенной насыпи. Схема дренажных труб должна быть спроектирована таким образом, чтобы основной(ые) дренаж(и) располагался(и) по боковым линиям, а отводные устанавливались под углом поперек склона поля, допуская естественный уклон к основному. Боковые водостоки должны располагаться на расстоянии не более 20 футов друг от друга и доходить до центра поля.В нижней части уклона, где основной дренаж выходит из поля, дренажная труба должна быть подсоединена к «подгравийному дренажу».

Дренажная труба должна быть из перфорированного пластика, минимально соответствующего требованиям ASTM 2729 или ASTM F 405, с минимальным диаметром 4 дюйма (100 мм). Вафельные дренажи или любые трубы, заключенные в геотекстильные рукава, не рекомендуются. Дренажные траншеи шириной не менее 6 дюймов и глубиной 6 дюймов должны быть вырыты в тщательно уплотненном грунте таким образом, чтобы дренажные трубы сохраняли постоянный уклон к выходу не менее 0.5%. Грунт из траншей должен быть удален из полости земляного полотна, а пол траншеи должен быть ровным и чистым. Если в качестве барьера между неустойчивым грунтом и гравийным дренажным слоем используется геотекстильная ткань, ее следует укладывать на этом этапе. Ни при каких обстоятельствах ткань не должна закрывать дренажные трубы или желоба. Слой гравия (рекомендации по размерам см. ниже) должен быть помещен в траншею на минимальную глубину 1 дюйм. При необходимости он может быть глубже, чтобы обеспечить минимальные требования к уклону.Все дренажные трубы должны быть размещены на гравийной подушке в траншее. Водосточная труба из ПВХ, если она используется, должна быть помещена в траншею отверстиями вниз. Соединения труб не должны нарушать общую функцию трубопровода. Затем траншеи следует засыпать дополнительным гравием, стараясь не сместить дренажные трубы.

В качестве альтернативы круглой трубе, укладываемой в траншею, может использоваться плоская труба, укладываемая непосредственно на подготовленное основание, при условии, что плоская труба соответствует стандарту ASTM D 7001 (предварительно) и имеет ширину не менее 12 дюймов (300 мм) , и не укрывается геотекстильным рукавом. Плоская труба должна быть прикреплена скобами к основанию или иным образом закреплена на месте, чтобы предотвратить смещение во время строительства. В системе дренажа полей можно использовать рациональные комбинации круглых и плоских труб. Все другие рекомендации по установке дренажной системы должны применяться для этого альтернативного метода строительства.

Укладка гравия

Разместите рейки с небольшими интервалами над земляным полотном и отметьте их для слоя гравийного дренажного покрытия и промежуточного слоя.

Затем все земляное полотно должно быть покрыто слоем чистого, промытого щебня или мелкого гравия минимальной толщиной четыре дюйма (100 мм) в соответствии с предлагаемым окончательным уровнем поверхности с допуском ± 1 дюйм.

Мягкие известняки, песчаники или сланцы не допускаются. Сомнительные материалы должны быть проверены на устойчивость к атмосферным воздействиям с использованием теста на устойчивость к сульфатам (ASTM C-88). Потеря материала более 12% по весу недопустима.

Испытание на истирание по методу LA (ASTM C-131) следует проводить для любых материалов, предположительно имеющих недостаточную механическую стабильность, чтобы выдерживать обычные строительные нагрузки.Значение, полученное с помощью этой процедуры, не должно превышать 40.

2
Рекомендации по размерам для промежуточного слоя
Факторы производительности
Не более 10 % больше 4 мм
7 7
частицы размером от 1,0 до 4,0 мм
Не более чем на 30 % менее 0,25 мм
Не более чем на 10 % менее 0,05 мм
Скорость перколяции в уплотненном виде превысит 20 дюймов/ч.
(ASTM F1815)
Размер Рекомендации для Gravel
Рекомендация
Мостистый фактор D15 (гравий) меньше или равен 8 х D85 ( промежуточный слой)
Коэффициент проницаемости D15 (гравий) больше или равен 5 X D15 (промежуточный слой)
Коэффициент однородности
  • D5 меньше, чем D90 (гравий) или D5 (гравий) равно 3. 0
  • Отсутствие частиц размером более 12 мм
  • Не более 10 % менее 2 мм
  • Не более 5 % менее 1 мм

Выбор и размещение материалов при использовании промежуточного слоя 9005

В приведенных выше таблицах описаны требования к размеру частиц гравия и материала промежуточного слоя.

Промежуточный слой должен быть нанесен равномерным слоем толщиной от двух до четырех дюймов (от 50 до 100 мм) поверх гравийного дренажного покрытия (например,(например, если выбрана глубина 3 дюйма, материал должен сохраняться на этой глубине по всей площади), а поверхность должна соответствовать контурам предлагаемого готового сорта.

Выбор гравия

Выбор этого гравия основан на гранулометрическом составе материала промежуточного слоя. Прораб по строительству должен тесно сотрудничать с лабораторией по испытанию грунта при выборе подходящего гравия. Можно использовать любой из следующих двух методов:

Отправка образцов различных гравийных материалов в лабораторию при подаче образцов компонентов для материала промежуточного слоя. Как правило, ищите гравий размером от 2 мм до 9,5 мм. Лаборатория сначала определит лучший материал промежуточного слоя, а затем проверит образцы гравия, чтобы определить, соответствуют ли они приведенным ниже рекомендациям.

Предоставьте образцы компонентов материала промежуточного слоя и попросите лабораторию предоставить описание, основанное на испытаниях материала промежуточного слоя, требуемого для гравия распределения размеров частиц. Используйте описание, чтобы найти один или несколько подходящих гравийных материалов и отправьте их в лабораторию для подтверждения.

Нет необходимости разбираться в деталях этих рекомендаций; ключ должен работать в тесном контакте с лабораторией по тестированию почвы при выборе гравия. Строгое соблюдение этих критериев является обязательным; несоблюдение этих рекомендаций может привести к отказу дренажа.

Критерии основаны на инженерных принципах, которые основаны на том, что самые большие 15% частиц корневой зоны «соединяются» с самыми маленькими 15% частиц гравия. Образуются меньшие пустоты, которые предотвращают миграцию частиц корневой зоны в гравий, сохраняя при этом достаточную проницаемость.D85 (корневая зона) определяется как диаметр частиц, ниже которого 85% частиц почвы (по весу) имеют меньший размер. D15 (гравий) определяется как диаметр частиц, ниже которого 15% частиц гравия (по весу) имеют меньший размер.

  • Для образования перекрытия D15 (гравий) должен быть меньше или равен восьмикратному значению D85 (корневая зона).
  • Для поддержания адекватной проницаемости на границе корневой зоны и гравия D15 (гравий) должен быть больше или равен пятикратному значению D15 (корневая зона).
  • Гравий должен иметь коэффициент однородности (гравий D90/гравий D15) меньше или равный 3,0.

Кроме того, любой выбранный гравий должен на 100% проходить через сито ½ дюйма (12 мм) и не более чем на 10% проходить через сито № 10 (2 мм), в том числе не более чем на 5% проходить через сито № 18 ( 1 мм) сито.

French Drains — Профессионалы Foundation во Флориде

Foundation Professionals устанавливают французские водостоки по всему штату Флорида. Просто позвоните нам, и мы сразу же пришлем кого-нибудь, чтобы осмотреть вашу собственность и предоставить вам с бесплатной сметой.

Французский водосток — это просто канава с небольшим уклоном, труба с отверстиями и немного гравия. Ничего фантастического. Французские водостоки используют тот факт, что вода течет вниз по пути наименьшего сопротивления. Перфорированная труба собирает воду, отводит ее от фундамента или других низких мест на вашем участке и отводит в другое место.

Французские водостоки можно рассматривать как желоба для грунтовых вод. Когда идет дождь, вся эта вода должна куда-то уходить. Он может впитаться в ваш фундамент, что приведет к мокрому подвалу или бассейну на вашем участке, вызывая сырые пятна здесь и там на вашем газоне.Французские водостоки просто собирают воду и перемещают ее в другое место. Ваш подвал высыхает, и сырые пятна исчезают.

Да, французские водостоки существуют уже давно и являются популярным методом отвода воды от вашего дома или собственности.

Концепция французского водостока проста. Когда идет дождь, вода течет через гравий в перфорированную трубу с небольшим уклоном. Затем он проходит по трубе и выходит в заданном месте. Например, ливневая канализация или другой участок вашей собственности.Французские дренажи предназначены для перемещения воды из одного места (там, где она вам не нужна) в другое.

Французские дренажи

отлично подходят для отвода грунтовых вод от вашего дома или собственности. Общие сценарии включают…

  • Влажные подвалы из-за заболоченного фундамента  – Подземные воды, ударяясь о фундамент вашего дома, в конечном итоге проникают внутрь. Результат – сырой подвал или даже затопление. Французские водостоки — отличный способ отвести воду от фундамента.
  • Влажные пятна на газоне  – Вода может скапливаться в определенных местах и ​​вызывать влажные пятна. Французский слив, установленный под сырым местом, может собирать воду и направлять ее в другое место. Эти французские стоки часто неглубокие, обычно не более пары футов в глубину.
  • Вы строите подпорную стену  – Подпорные стены часто используются в ландшафтных проектах и ​​используются для создания привлекательных террас и грядок. Проблема в том, что они непроницаемы для воды.Вода весит 62,4 фунта на кубический фут. Если вы не обеспечите сток воды, она будет давить на стену и в конечном итоге может привести к ее деформации или растрескиванию. Чтобы этого не произошло, избыточное давление воды (гидростатическое давление) должно быть сведено к минимуму как у подпорных, так и у подвальных стен.

Французские дренажи аналогичны канавкам, и вы можете слышать, что термины «французская канавка» и «канавка» используются взаимозаменяемо. Однако это не одно и то же. Болотина — это просто наклонная канава, заполненная гравием.Не содержит перфорированной трубы. Тем не менее, это работает так же. Вода попадает в заполненную гравием канаву, а затем проходит через нее, пока не найдет выход.

Во французских водостоках

наряду с гравием используется перфорированная труба. Перфорированная труба собирает воду и направляет ее в заранее определенное место.

При установке французского трапа необходимо выполнить несколько основных шагов,

Несмотря на то, что правильно установленный сливной трап не требует обслуживания после установки, есть несколько вещей, о которых должен знать каждый владелец недвижимости…

  • Французские стоки со временем могут забиваться мусором.Да, водопроницаемая дренажная ткань значительно снижает вероятность этого. Тем не менее, это все еще происходит время от времени. В большинстве случаев препятствие можно увидеть с помощью видеонаблюдения, а затем для его устранения можно использовать такое решение, как гидроструйная очистка.
  • Трубы, используемые во французских водостоках, могут быть повреждены проезжающей по ним строительной техникой или другими транспортными средствами. Поэтому их нужно размещать в местах, свободных от движения транспортных средств.
  • Как и все остальное в этом мире, состояние грунтовых вод подвержено изменениям.Если это произойдет, вашего текущего французского стока может быть недостаточно для обработки нагрузки. Возможно, вам придется установить дополнительные стоки или даже выкопать и заменить тот, который у вас есть.

Несмотря на название, этот испытанный и верный метод отвода грунтовых вод от вашего дома и собственности возник не во Франции. Он был разработан Генри Флэггом Френчем, американским земледельцем 19-го века, изобретателем, юристом и помощником министра финансов при Улиссе С. Гранте.

Френч, который никогда не учился в колледже, страстно увлекался сельским хозяйством и в 1859 году опубликовал книгу под названием «Фермерский дренаж», в которой он рекомендовал метод дренажа, который он назвал «подвальный дренаж», или современный французский дренаж.Некоторые из дренажных систем, которые Френч построил сам, все еще работают сегодня, хотя им больше века.

Младший сын Генри Флэгга Френча решил, что его больше интересует искусство, чем сельское хозяйство и дренажные системы. Вы, вероятно, знакомы с его самой известной работой: статуя Авраама Линкольна в Мемориале Линкольна в Вашингтоне, округ Колумбия,

.

Мы являемся профессионалами фонда и с 1980 года предоставляем инженерно-геологические и консультационные услуги на юго-востоке США и на Виргинских островах США.Позвоните нам сегодня, чтобы получить бесплатную оценку и узнать, как французский дренаж может решить ваши проблемы с грунтовыми водами.

Геотекстиль вокруг дренажных труб — блоки Aggi

Геотекстиль вокруг дренажных труб

Автор: Брайан Эшворт 20 июня 2012 г.

При поиске информации об установке дренажных систем в сельском хозяйстве вы найдете в некоторых книгах рекомендации по размещению геотекстиля в траншеи перед укладкой гравия, а затем наматывание геотекстиля поверх гравия.Это то, чем я когда-то занимался.

Так же можно купить аги трубу с геотекстилем «носком» вокруг него вот так:

Идея состоит в том, что геотекстиль предотвращает засорение трубы гравием или мелкими материалами.

I НЕ  рекомендую это, так как практический опыт показывает, что происходит следующее:

  • Если вы обернете гравий геотекстилем, геотекстиль фактически соберет все мелкие частицы на своей поверхности. Это означает, что геотекстиль будет забиваться, останавливая попадание воды на гравий и в трубу.

или

  • Обычно вы оборачиваете слив Aggi геотекстилем, а затем засыпаете его песком/гравием. Тогда геотекстиль «носок» фактически собирает все мелкие частицы на своей поверхности, действуя как фильтр. «Носок» забивается, останавливая попадание воды в трубу и наружу.

Гораздо лучше использовать гравийную окантовку размером 10 мм или меньше. Любой мелкий материал, который проходит через гравий, будет настолько мелким, что он легко пройдет через щель и, возможно, смоется в трубу.

Предупреждение: слив/промывание воды через песок/гравий/почву может по-прежнему вызывать закупорку трубопровода аги или эрозию почвы или и то, и другое.

Примечание. Труба Ag с геотекстилем вокруг нее. Геотекстиль является эффективным фильтрующим материалом, который со временем засорится и перестанет работать. Этот тип системы требует обратной промывки, как и ваш бассейн, что тогда происходит с наполнителем? Возникает эрозия.

Поэтому рекомендуется использовать гидроизоляционную систему, которая обеспечивает полную гидроизоляцию стены на фундаменте.Не забудьте выбрать тот, который может выдерживать постоянный контакт с водой, особенно там, где вода не может быть слита в достаточной степени.

– Команда интернет-магазина гидроизоляции

Другие статьи об использовании Ag Pipes
  1. или узнайте Как сельскохозяйственные стоки разрушают дома
  2. или недостатки использования геотекстиля вокруг дренажных труб
  3. Использование сельскохозяйственных стоков вокруг новых домов



Артикул

  1.   Дренаж ,
  2. Подпорные стены
  3. водостоки аджи ,
  4. Геотекстиль
  5. Семь способов гидроизоляции вашего дома
  6. На что обратить внимание, если вашему дому требуется капитальный ремонт

Источник: Геотекстиль вокруг дренажных труб – новый дом



Microsoft Word — 2009-17 с поправками2.

док

%PDF-1.6 % 1028 0 объект > эндообъект 1025 0 объект >поток Версия PScript5.dll 5.2.22009-07-15T16:08:02-05:002009-07-15T15:59:19-05:002009-07-15T16:08:02-05:00application/pdf

  • Microsoft Word — 2009 -17Изм.2.doc
  • шип0092
  • Acrobat Distiller 8.1.0 (Windows)uuid:906d6747-315e-47e3-a475-034ebec87963uuid:85758819-e2e0-4ef9-aa4a-8648530707c1 конечный поток эндообъект 1002 0 объект > эндообъект 1000 0 объект > эндообъект 1001 0 объект > эндообъект 1003 0 объект > эндообъект 1014 0 объект > эндообъект 1015 0 объект > эндообъект 1016 0 объект > эндообъект 1017 0 объект > эндообъект 1018 0 объект > эндообъект 1019 0 объект > эндообъект 1020 0 объект > эндообъект 1021 0 объект > эндообъект 1022 0 объект > эндообъект 1023 0 объект > эндообъект 1024 0 объект > эндообъект 876 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 879 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 886 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 889 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 1322 0 объект >поток HVnF}WQ/@ۇmۗET!) #-,%gtdɛ $g9n [email protected](AH\: Y 3g|o2 6X=hgX_á;͉1)lr’qO)sTauj^2E3+BFk

    Что это такое? Как установить французский дренаж

    Хотите знать, что такое французский слив? Нужно ли его строить? Как именно они работают? Узнайте в этой статье. Мы отвечаем на некоторые из наиболее часто задаваемых вопросов и помогаем вам лучше понять, что такое французский водосток и что он может сделать, чтобы предотвратить попадание поверхностных вод в ваш дом.

    Мы настоятельно рекомендуем обратиться за профессиональной консультацией, прежде чем приступать к установке французского дренажа . Из-за характера французского дренажа и копания вблизи фундамента собственности рекомендуется сначала посетить место французского специалиста по дренажу, чтобы убедиться, что ваш фундамент или фундамент соседнего здания не повреждены.

    Что такое французский слив?

    Французский дренаж представляет собой траншею, заполненную заполнителем, которая отводит грунт и воду от вашей собственности в районах, подверженных наводнениям или скоплению поверхностных вод. Установка французского дренажа не требует каких-либо специальных инструментов или оборудования, что делает его относительно простым и экономичным способом осушения земли. Французские трапы обычно устанавливаются у края здания.

    Перед установкой французского водостока вам понадобится совет специалиста, так как важно убедиться, что вы не используете трубы, кабели или любые другие установки.

    Почему важны французские водостоки?

    Обычной причиной установки французского водостока является уменьшение скопления воды у стен дома. Если эту воду оставить и не слить, она может привести к сырости внутри. Это, в свою очередь, может привести к гниению кирпичной кладки и выкрашиванию растворных швов. Если у вас есть старая собственность, это особенно распространено.

    Как работает французский дренаж?

    Французская канализация предназначена для отвода поверхностных вод от зданий.

    Как установить французский слив?

    Планирование французского дренажа

    Есть несколько соображений, о которых следует подумать при планировании французского дренажа. Без этих соображений ваш французский слив может засориться или не сливать воду так, как вы хотите.

    Вода всегда находит путь к самой низкой точке ландшафта, поэтому французский дренаж должен быть установлен в нижней точке в пределах пострадавшего района, чтобы он мог отводить поверхностные воды в ливневую канализацию.Французский дренаж не следует использовать вместо существующих дренажей поверхностных вод.

    Если вы живете в старом доме с неглубоким фундаментом, вам следует расположить французский водосток не менее чем в метре от стен здания, чтобы не повредить конструкции.

    Чтобы свести к минимуму засорение дренажа, размер заполнителя должен варьироваться от крупного в центре до более мелкого по направлению к краям.

    Где закончить французский слив?

    Планируя, где будет заканчиваться ваш французский дренаж, вы должны убедиться, что он будет заканчиваться в самой нижней точке траншеи. Это делается для того, чтобы вода могла стекать с заболоченного участка. Вы должны сделать его достаточно длинным, чтобы он направлял воду в более сухую область или область, которая может удалить воду. Некоторые подходящие варианты мест для окончания вашей французской водосточной трубы: существующий желоб, сухой колодец, гравийная яма, водосточная система.

    Установка французского дренажа

    Французский водосток можно построить двумя способами. В традиционном способе строительства используется заполнитель внутри траншеи, чтобы вода могла естественным образом стекать через заполнитель в подходящее место.Более новый метод, используемый в настоящее время при установке французских водостоков, — это использование ландшафтной ткани, перфорированной трубы и заполнителя. Использование ткани и перфорированной трубы снижает вероятность засорения дренажа отложениями и вместо этого позволяет воде свободно течь по трубе к концу дренажа. Использование трубопровода также позволяет обслуживать дренаж с смотровыми окнами и дренажными отверстиями, что необходимо для продолжительного срока службы французского дренажа.

    Ниже мы рассмотрим этапы установки французского водостока двумя различными способами: с перфорированной трубой и ландшафтной тканью и без нее.

    Французский трап с перфорированной трубой:

    1. Решите, куда вы хотите, чтобы вода стекала.

    2. Спланируйте маршрут своей траншеи — убедитесь, что на маршруте нет препятствий, таких как деревья, трубы и кабели. Вы можете разметить запланированный маршрут с помощью веревки или аэрозольного маркера.

    3. Решите, куда пойдет отработанная земля — вы можете использовать ее для украшения сада или увезти в контейнере.

    4. Проверить глубину фундамента здания — слив должен быть не глубже фундамента здания

    5. Запланируйте ширину желоба – обычно подходит ширина 200-300 мм, однако она может варьироваться в зависимости от свойства и количества воды, которое необходимо слить.

    6. Выкопайте траншею — вы можете сделать это вручную или нанять мини-экскаватор. Стороны траншеи должны иметь наклон в сторону от здания и быть под углом не менее 45 градусов, чтобы обеспечить устойчивость окружающего грунта.Вам также необходимо убедиться, что уклон траншеи составляет не менее 1%, если траншея не имеет наклона, вода не сможет течь, а вместо этого просто будет стоять и застаиваться.

    7. Заполнить французский слив —

    • Чтобы предотвратить засорение стока, траншею следует застелить водопроницаемой тканью. Эта ткань предотвратит накопление отложений и снизит давление воды. Убедитесь, что по бокам осталось достаточно ткани, чтобы ее можно было сложить поверх слива.Французский слив должен быть построен как большой буррито. Представьте, что ткань — это обертка, а труба и заполнитель — это наполнитель.
    • Теперь вы должны заполнить дно траншеи слоем заполнителя. Вы должны заполнить траншею примерно на треть. Чем крупнее заполнитель, тем меньше вероятность возникновения засоров, и вода сможет проходить быстрее. Идеальный размер используемого заполнителя составляет около 10-20 мм в ширину.
    • Затем вставьте перфорированную дренажную трубу на дно траншеи.Труба должна быть шириной 100 мм. Убедитесь, что перфорированные отверстия лежат лицевой стороной вниз, если вы проложите трубу другим способом, вода не сможет выйти из трубы, пока она не будет заполнена водой.
    • Заполните траншею наполовину слоем крупного гравия чуть ниже верхней части траншеи. Сложите слой ткани, чтобы грязь не попала в канализацию.

           8.  Если хотите, вы можете прикрыть свой французский дренаж и скрыть тот факт, что он там. Вы можете сделать это, покрыв участок травой или декоративным заполнителем.

    Без перфорированной трубы:

    Для французского водостока без ландшафтной ткани и перфорированной трубы выполните шаги с 1 по 6, как описано выше.

          7. Заполните французский дренаж —

    • Заполнить французский слив заполнителем. Вода будет течь через промежутки между отдельными частями заполнителя.

          8. После того, как слив заполнится доверху заполнителем, вы можете прикрыть его травой, землей или другим материалом по вашему выбору, чтобы скрыть французский слив.Однако вы должны учитывать, что нет ничего, что могло бы помешать вещам упасть в канализацию и вызвать ее засорение. Поэтому важно позаботиться о том, что находится поверх стока. Ваш сток, вероятно, нужно будет регулярно обслуживать, чтобы убедиться, что он не забивается и что сток продолжает перенаправлять воду от вашей собственности.

    Стоимость установки французского водостока

    При расчете стоимости установки французского водостока учитывается множество факторов.Это зависит от используемых материалов, размера французского водостока и от того, устанавливаете ли вы его самостоятельно или платите кому-то за это. Также будут расходы на вызов подрядчика для осмотра участка, на котором вы хотите его построить.

    Ниже приведена примерная стоимость материалов для создания французского водостока размером 250 мм на 250 мм на 25 метров.

    1 x Геотекстильная ткань (также известная как Terram) Бюджетный сорт 1,25 м x 25 м в рулоне @ 50 фунтов стерлингов без НДС

    1 перфорированная труба 100 мм x 25 м @ 50 фунтов стерлингов без НДС

    7 x 20 мм гранулированный заполнитель 1 тонна мешок для навалочных материалов 60 фунтов стерлингов без НДС (каждый мешок покрывает до 4 погонных метров траншеи)

    Общая стоимость 25-метрового французского водостока 250 мм x 250 мм 520 фунтов стерлингов без учета НДС, что составляет примерно 20 фунтов стерлингов.80 без НДС за погонный метр только для материалов.

    Permagard – французские дренажные изделия по низким ценам

    Если у вас есть какие-либо оставшиеся без ответа вопросы о французских водостоках или их роли во внешней гидроизоляции, позвоните в нашу техническую группу для получения бесплатной консультации по телефону 0117 9823282.

    Leave Comment

    Ваш адрес email не будет опубликован.
