Устройство гидрофора: причины неисправности и их устранение

Содержание

Работа с гидрофорами, вода в гидрофоре

Новейшие технологии водоснабжения позволяют обеспечить жилой дом достаточным количеством воды для полноценного проживания. Неважно, где будет находиться жилье – на берегу водоема или в пустыне, достаточно установить гидрофор и вы всегда будете иметь необходимое количество чистой воды.

Гидрофор – это бытовое водонапорное устройство или, проще говоря, насосная станция, которая позволяет осуществить автономное водоснабжение практически из любого источника – естественного или искусственного. Такая станция состоит из погружного или поверхностного насоса, горизонтального или вертикального гидроаккамулятора и датчиков давления.

Чаще всего, работа с гидрофорами, ведется полностью в автоматическом режиме.

Такое устройство можно подключить к магистральному водопроводу для стабилизации давления в системе, что позволит задействовать такие бытовые приборы, как стиральная машина – автомат, посудомоечная машина, бойлер.

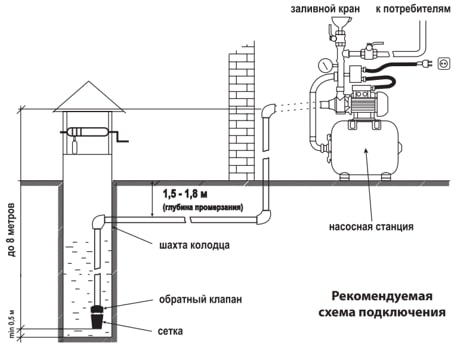

При невозможности подключиться к централизованным водопроводным сетям, можно использовать такие источники как озеро, пруд, скважина, колодец и даже емкость с дождевой водой.

Для того, что бы вода в гидрофоре соответствовала санитарным нормам, на насос устанавливают очистной фильтр, что позволяет улучшить качество воды и предохраняет всю систему от коррозии. Такие меры гарантируют не только чистую воду, но и увеличивают срок службы всего устройства.

Для сохранения энергоресурса насоса и для продления срока его эксплуатации на гидрофор устанавливают защиту от перегрева и сухого хода. Как только потребление воды в системе уменьшается, реле автоматически отключит насос, не позволяя ему работать вхолостую.

Производительность насосных станций зависит от объема предполагаемых расходов воды, ведь работа с гидрофорами предполагает осуществлять весь цикл водоснабжения – от забора до распределения по точкам потребления. Зная точно предполагаемый расход, проще определить, какая мощность необходима.

Наиболее привлекательной чертой данного водонапорного устройства является то, что вода в гидрофоре имеется в наличии без вмешательства человека, так как вся система полностью автоматизирована. Достаточно проводить регулярный профилактический техосмотр.

Гидрофоры, водяные станции | 220.lv

Водяные насосы

В ситуации, когда необходимо обеспечить подачу воды из колодцев, иных источников воды или если необходимо поднять давление, на помощь могут прийти гидрофоры, водяные насосы. Эти устройства используются в домах и садовых домиках, где нет централизованного водоснабжения. Также нередко гидрофоры приобретаются для полива и позволяют позаботиться о том, чтобы трава и другие растения в саду были зелеными и сочными.

При выборе бытовых гидрофоров для дома, очень важно обратить внимание на технические параметры этого устройства, так как именно от его мощности и способности подъема воды будет зависеть качество изделия. Также важно, чтобы гидрофоры были прочными и надежными – в таком случае Вы сможете быть уверены в том, что они будут эффективно выполнять свою основную функцию, В данном случае также немалое значение имеет уровень шума – тихие гидрофоры не будут беспокоить Вас и окружающих, и в то же смогут обеспечить подачу воды из соответствующего источника.

Мощный гидрофор чаще всего обладает большим весом. Однако если Вы выберите устройство, которое легко транспортируется, то не ощутите никаких неудобств. Аналогичная ситуация ожидает и в том случае, если в гидрофоре нет мембраны, насоса или подключаются и используются другие модели таких устройств. Гидрофоры и цены на них дают возможность найти наиболее удовлетворяющий конкретные потребности вариант. Однако иногда нам самим бывает сложно определиться, насколько качественны итальянские гидрофоры. Также часто возникает много вопросов, если Вы не знаете, нужен Вам гидрофор с инжектором или нет. Если непонятно, какие гидрофоры считаются надежными и прочными, скорее принять окончательное решение помогут технические данные этих устройств и отзывы о них.

Вы ищете, где гидрофоры продаются по более низким ценам? Зайдите в интернет-магазин 220.lv, где цены на гидрофоры соответствуют их качеству, а широкий ассортимент позволяет найти именно то, что Вам необходимо. Гидрофоры можно заказать через интернет по очень низкой цене, благодаря чему Вам удастся сэкономить и средства и время. Вас ждут гидрофоры Euroliux, Pedrollo, Al-ko, Dab, Metabo, а также устройства других производителей. Так что Вам останется лишь выбрать наиболее подходящий для себя вариант.

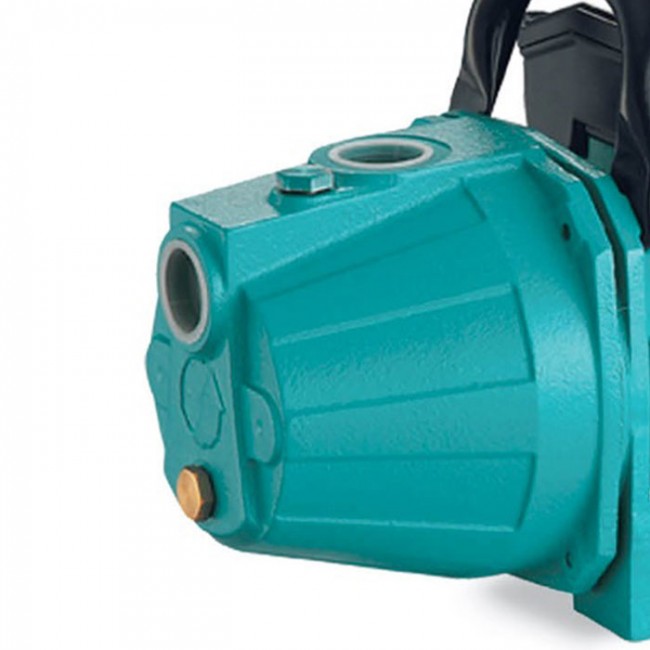

Диффузор насосной станции JET100( JET 80) неразборной, цена 170 грн

Диффузор на JET100 разборной В этой статье мы рассмотрим внутренне устройство насоса-гидрофора Jet100A(a). Конструкция насоса JY1000 является аналогичной. Зная внутреннее устройство этих насосов-гидрофоров, вы без труда сможете провести самостоятельный ремонт, заменив вышедшую из строя деталь и восстановив исправную работу насосной станции. Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие. Итак, приступим к разбору. Для доступа к внутренним деталям отсоединяем переднюю часть насоса (корпус), которая крепится к задней части болтами. Открутив их снимаем корпус насоса. В корпусе установлены диффузор и направляющая, соединенные между собой. Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке. Если причина не в них, то необходимо искать неисправность в другой части насоса. Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. Для того чтобы отсоединить крыльчатку необходимо открутить болт, которым она крепится. Но т.к. крыльчатка установлена на вращающемся валу, сделать это не так просто. Для того чтобы открутить болт необходимо зафиксировать вал, для чего с задней части двигателя снимаем крышку и вентилятор. Таким образом, с обратной стороны двигателя мы получили доступ к валу, зафиксировав который можно открутить болт, крепящий крыльчатку насоса. Стоит отметить, что крыльчатка насосов JET100A(a) и JY1000 изготавливается из латунного сплава, что положительным образом сказывается на сроке ее службы. Ее поломка зачастую случается лишь при неправильной эксплуатации насосной станции. После того как сняли крыльчатку мы получаем доступ к сальнику. Сальник держится на валу за счет стопорного кольца. Сняв это кольцо мы можем беспрепятственно снять и одну из двух частей сальника. Последним шагом будет отсоединение электродвигателя от консоли. Для этого необходимо открутить четыре болта в задней части двигателя. После отсоединения консоли мы без труда можем извлечь из нее и вторую часть сальника. Таким образом, мы рассмотрели как разбирается насос JET100A(a) на отдельные части. Устройство насоса JY1000 и способ его разборки являются аналогичными. Заменив вышедшие из строя детали на новые и собрав насос в обратном порядке, вы сможете самостоятельно провести ремонт гидрофора и восстановить исправную его работу!

Насос для чистой воды UNO MAZ 750 автоматический с периферийным колесом

В нашем интернет-магазине «Вода Тепло» вы можете купить, Насосы для откачки воды, септиков, вода сточных ям и резервуаров, для повышения давление в магистрали вода снабжение.  Производства ведущей мировых компаний по насосному оборудования.




Бытовая компактная насосная станция для перекачки чистой воды MAZ

MAZ UNO предназначена для подачи воды из водоемов, резервуаров и повышения давления в системах водоснабжения.

Насосная станция состоит из насоса UNO, мембранного бака и реле давления, имеет очень компактную конструкцию.


Бытовые насосные станции

Полноценную работу системы водоснабжения и отопления обеспечивает целый комплекс разнообразного оборудования, приборов и агрегатов.
Гидрофреш (гидрофор) – это санитарно-бытовое водонапорное устройство, представляющее собой специальную емкость, которая автоматически поддерживает в трубопроводе необходимое давление и напор воды.
Гидрофреши (гидрофоры) применяют в системах автономного отопления и горячего водоснабжения в частных домах. Это позволяет компенсировать расширение воды при ее нагреве. А также они успешно противостоят нестабильному водоснабжению.


Газовые водонагревательные приборы особо чувствительны к перепадам напора воды в водопроводной сети. Из-за частого и резкого снижения давления приборы перегреваются и выходят из строя. Установка надежного и долговечного гидрофреша (гидрофора) предотвращает подобные проблемы.
Особенности конструкции гидроцистерны:
Устройство состоит из двух отделений (для воздуха и воды), разделенных резиновой мембраной. Гидрофреш (гидрофор) сжимает воздух, когда давление в системе увеличивается. Жидкость при этом расширяется, занимает больший объем и препятствует дальнейшему повышению давления. При снижении давления воздух расширяется, гидрофреш (гидрофор) выдает в систему дополнительное количество воды и дальнейшего снижения давления не происходит.

Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума.
Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице.

Что такое гидрофорная система? и это принцип работы и его использование?

Что такое гидрофорная система?

Гидрофорная система представляет собой оборудование, используемое для поддержания давления воды, подаваемого в несколько областей сосуда на определенной высоте, чтобы поддерживать непрерывный водяной пресс во всех линиях и на всех полах сосуда.

Вам следует прочитать о генераторе пресной воды

Почему гидрофор на борту обязателен?

Надеюсь, вы понимаете, что потребность в пресной воде варьируется от минимального потребления пресной воды до максимального в отдельных частях судна.

Если вы используете центробежный насос прямо на линии пресной воды, насос будет часто включаться и отключаться в основном из-за низкого потребления воды, что быстро снижает давление в системе. Значение гидрофора заключается в этом.

Действует как резервуар под давлением, который с помощью сжатого воздуха поддерживает давление в системе в определенном диапазоне.

Рабочий

Поскольку воду нельзя сжать, использование насосов очень затрудняет поддержание давления — они будут постоянно включаться и выключаться.Такие системы, как главная линия пожаротушения, спринклерные системы и даже системы пресной воды, используют гидрофор, чтобы обойти это. Это часть цилиндра, заполненная водой, а оставшаяся часть заполнена воздухом. Воздух в цилиндре CAN сжимается, а давление воздуха на воду снижается.

Воздух более сжат, поскольку насосы добавляют воду в систему, улучшая общее давление. Напротив, воздух вытесняет воду, когда вода сливается, и давление медленно снижается, пока насосы снова не включатся.

Использование гидрофора позволяет всей системе лучше поддерживать постоянное давление без постоянного запуска и остановки насосов.

Зарядка

Простой способ повышения давления в баке гидрофора путем добавления сжатого воздуха. Резервуар гидрофора обычно находится в автоматическом режиме; это регулирует давление включения и выключения гидрофорных насосов.

Но ручная зарядка системы;
сначала откройте вентиль,
А затем запустите насос и наблюдайте за уровнем через смотровое стекло (смотровое стекло)
Подождите некоторое время, пока вода не достигнет примерно 70% от полной емкости.

Закройте вентиляционные отверстия и откройте клапан подачи воздуха низкого давления.

Быстрая зарядка бака гидрофора давлением воздуха до 4,5 бар.
После достижения давления 4,5 бар медленно доведите его до 5–5,5 бар в соответствии с рекомендациями производителя.

Не допускайте перегрузки, иначе из кранов будет выходить воздух с водой. Вода не будет достигать верхней части помещения, если она заправлена ​​недостаточно.

Сейчас система переводится в автоматический режим.Теперь, когда давление достигает 4,5 бар, насос включается и отключается, когда давление достигает 5-5,5 бар.
Системе может потребоваться включение при 2,5 бар и отключение при 4,5 бар на небольших судах или предприятиях с небольшими гидрофорами. Следите за тем, чтобы вода всегда была видна через мерное стекло.

Видео

Крепления гидрофорной системы

  1. Насос пресной воды (1 и 2)
  2. Вент
  3. Всасывающий и нагнетательный клапан
  4. Обратный клапан
  5. Резервуар гидрофора
  6. Воздухопровод низкого давления (4.5 бар)
  7. Реле давления
  8. Бак для пресной воды
  9. Манометр
  10. Контрольный калибр
  11. Мерное стекло
  12. Предохранительный клапан

По какой причине насос гидрофора работает постоянно?

◆Непрерывная работа насоса в основном связана с недостаточным давлением воздуха, поэтому заправляйте воздух в соответствии с инструкциями производителя

◆ Из-за неправильного или неисправного реле давления.

◆ Проблемы с насосом, такие как слабое всасывание, низкая производительность, повышенный расход воды и т. д.

Подпишитесь на меня в Твиттере

Какая польза от бака гидрофора на борту корабля? — Первый законкомик

Какая польза от бака гидрофора на борту корабля?

Система гидрофора используется на корабле для поддержания постоянного давления воды во всех частях корабля (различного по длине и высоте) в любое время без непрерывной работы насоса.

Что такое гидрофор пресной воды?

Гидрофор — это устройство, которое выполняет действия, включая перекачку, хранение и подачу воды при постоянном контролируемом давлении на морских судах.Гидрофор служит сосудом под давлением, который с помощью сжатого воздуха поддерживает давление в системе в определенном диапазоне. …

Для чего нужен автоматический запуск и остановка насоса гидрофора?

Давление в баке гидрофора управляет запуском и остановкой насосов гидрофора. По мере расхода воды давление в баке падает, что автоматически запускает выбранный насос и снова наполняет бак. Когда давление увеличивается до заданного значения, насос автоматически останавливается.

Для чего нужен гидрофор?

Гидрофорные системы на судах Гидрофорные системы подают воду с требуемым давлением на судно от машинного отделения до мостика и из всех кают к предохранительным патрубкам на всех палубах. Равномерное распределение воды от источника до всех точек пользователя.

Какова функция гидрофора?

Гидрофор (система), система, используемая в высотных зданиях и в морской среде для поддержания давления воды; см. Водоснабжение.

Как работает генератор пресной воды?

Установка для преобразования морской воды в пресную путем вакуумной перегонки на основе испарения и конденсации. Одноступенчатый генератор пресной воды состоит из камеры с двумя пакетами титановых пластин, выполняющих функции испарителя и конденсатора соответственно.

Что такое балластировка?

Балластировка или дебалластировка – это процесс забора морской воды на судно и из него, когда судно находится в порту или в море. Морская вода, перевозимая судном, называется водяным балластом.

Что вызывает короткий цикл насоса для неглубокой скважины?

Короткий цикл работы водяного насоса, который определяется как SHORT CYCLING WATER PUMP, означает, что водяной насос или «скважинный насос» включается и выключается слишком быстро или слишком часто, когда вода течет в здании. Наиболее распространенной причиной короткого замыкания насоса является потеря воздуха в гидроаккумуляторе.

Делают ли военные корабли собственную воду?

Пресная вода может быть получена из береговой водопроводной сети или с баржи.В качестве альтернативы на большинстве судов используется система испарителя, в которой используется дистилляция, или система фильтрации под давлением, в которой используется обратный осмос для преобразования морской воды в питьевую воду.

Откуда моряки добывают пресную воду?

Греческие путешественники часто накапливали пресную воду, развешивая овечьи шкуры с бортов кораблей для сбора водяного пара во время ночного плавания, а затем отжимая их в контейнеры утром — естественный процесс дистилляции.

Какова цель балластировки?

Основными целями балластировки судна перед рейсом являются повышение его управляемости (и безопасности), особенно в тяжелых погодных условиях; контролируйте его осадку и дифферент для максимальной эффективности; и контролировать его устойчивость, чтобы обеспечить безопасный проход.

Почему на корабле используется гидрофорная система?

Используется для поддержания давления воды, подаваемой в различные части корабля на различных высотах, для поддержания постоянного давления воды во всех линиях и на всех этажах корабля. На борту используются две гидрофорные системы:

Почему баки с гидрофорами используются в высотных зданиях?

Гидрофорная система используется в высотных зданиях и в морской среде для перекачивания, хранения и подачи воды с регулируемым контролируемым давлением (и некоторой температурой). Это может быть частью бортовой системы питьевой воды, системы охлаждения дизельного двигателя или системы пожаротушения. .

Как пресная вода закачивается в бак гидрофора?

Пресная вода из бака бытовой пресной воды перекачивается в бак гидрофора через любой из двух насосов. Эти насосы управляются реле давления, установленными на баках гидрофоров. Когда давление внутри гидрофора снижается до определенного значения, включается насос.

Как используется пресная вода на корабле?

Морская гидрофорная система На кораблях пресная вода используется для различных целей, таких как приготовление пищи, питье, уборка и т. д.Вы когда-нибудь представляли себе, как непрерывная подача воды становится реальностью, причем с достаточной силой, чтобы удовлетворить различные требования на корабле? Именно здесь нам нужно обсудить роль гидрофора.

Как используется гидрофорная система на корабле?

Гидрофорная система

предназначена для перекачивания и поддержания давления воды, подаваемой в различные места корабля на различных высотах, для поддержания постоянного давления воды в линиях и на всех этажах корабля. На борту используются две системы Hydrophore:

Какова функция напорного бака гидрофора?

Резервуары высокого давления Hydrophore представляют собой сосуды, в которых вода и воздух находятся под давлением.Функция, которую выполняет гидроаккумулятор, заключается в подаче воды в систему в бустерных насосах. Он может подавать воду в систему во время отключения подпорного насоса из-за отсутствия потока. Он также регулирует давление в системе для быстрого удовлетворения требований системы.

Как заправить бак гидрофора пресной водой?

Обычно бак гидрофора находится в автоматическом режиме; который контролирует давление включения и выключения гидрофорных насосов. А вот заряжать систему вручную; сначала откройте вентиль, запустите насос и наблюдайте за уровнем через смотровое стекло.Подождите некоторое время, пока вода не достигнет примерно 70% от общей емкости.

Как работает сжатый воздух в баке гидрофора?

Сжатый воздух создает напор, так что вода может достигать самых высоких уровней и труднодоступных мест. Когда уровень воды в баке гидрофора падает, давление воздуха также будет уменьшаться, и когда пониженное давление станет меньше установленного давления, запустится насос гидрофора.

определение гидрофона в The Free Dictionary

Организация Договора о всеобъемлющем запрещении ядерных испытаний (ОДВЗЯИ) имеет гидрофонные станции, разбросанные по океанам по всему миру.Последняя библиотека Pro Sound Effects, Submerged, использовала гидрофон для сбора коллекции подводных звуков. схемы обработки сигналов и изображений, такие как схемы усилителей и фильтров, позволяющие повысить чувствительность. В качестве альтернативы стационарные группы приемников/гидрофонов использовались для оцепления морских районов и обнаружения помеченных лиц, движущихся в пределах диапазона приема (Voegeli et al., 2001; Симпфендорфер и др., 2002; Уэлч и др., 2003 г.; Grothues and Able, 2007; Bishop et al., 2010). Подводный шум измеряется с помощью подводного микрофона, известного как гидрофон. Единица измерения подводного шума или уровня звукового давления такая же, как и для бортового SPL, паскаль. Он состоит из двух систем SAS: высокочастотного (HF) гидролокатора с синтетической апертурой и длинноволнового широкополосного (BB) синтетического. сонар с апертурой, в котором два отдельных проектора используют общую решетку гидрофонов, как показано на рисунке 1.Приемный одноканальный гидрофон был отбуксирован параллельно источнику звука бумера с горизонтальным смещением, чтобы обеспечить четкую интерпретацию данных. Используя простое подводное записывающее устройство, называемое гидрофоном, ученые могут подслушивать сообщества коралловых рифов. AoFunding позволил ESO приобрести гидрофон и звукозаписывающее устройство, которые позволят нам проводить сравнительные исследования песни китов в Омане и между соседними странами, сказал Ао Ламис Даар, исполнительный директор ESOAAE. «Это лязгало и дергалось», — сказал Джон Кемп, руководитель отдела швартовных операций, проектирования и полевой поддержки WHOI.«За 17 лет, которые мы наблюдаем за океаном с помощью записей гидрофонов, мы никогда не видели серии землетрясений в таком районе, как этот», — сказал Роберт Дзиак, морской геолог из Орегонского государственного университета.

Системы для жилых помещений на корабле, о которых вы должны знать

Жилые помещения на корабле — это жилые помещения, в которых расположены каюты для экипажа, а также камбуз, продовольственные склады и холодильники, столовые, комнаты отдыха, спортзал, конференц-залы, шкафчики. , так далее.

Жилая зона обеспечена водопроводом, канализацией, системой кондиционирования воздуха, противопожарной безопасностью и т. д. Эти системы сильно отличаются от обычных, установленных в жилых домах на земле.

В этой статье мы рассмотрим все важные системы жилых помещений корабля:

Бытовая система пресной воды

Пресная вода для системы бытового водоснабжения на борту может браться с берега или производиться на борту.Генератор пресной воды производит воду для использования в бытовых системах пресной воды на корабле.

Эта дистиллированная вода, произведенная генератором пресной воды, проходит через минерализатор (фильтр жесткости) для снижения кислотности и увеличения содержания минералов в воде, прежде чем направляется в один из резервуаров для хранения пресной воды.

Если дистиллированная вода требуется непосредственно для котлов, то минерализатор минуется.

Стерилизатор с ионами серебра уничтожает бактерии и оставляет ионы серебра в хранимой воде, обеспечивая эффективную стерилизацию во время хранения воды.

Обычно используется один бытовой резервуар для пресной воды, а второй заполнен или готов к использованию в качестве резервного.

Стерилизатор

Бортовой стерилизатор в основном может быть двух типов – стерилизатор с ионами серебра или ультрафиолетовый стерилизатор.

Стерилизатор с ионами серебра используется для обработки воды, уже находящейся в резервуаре для хранения пресной воды. Блок гидрофора забирает воду из одного из резервуаров для хранения пресной воды и пропускает ее через блок стерилизатора.

Затем вода проходит между электродами и вводятся ионы серебра, образуя концентрированный стерилизующий раствор. Этот раствор затем вводится в выбранный резервуар для хранения пресной воды по мере необходимости.

Концентрация такова, что при разбавлении остаточный уровень ионов серебра в баке остается токсичным для бактерий. Если вода остается в резервуаре в течение длительного времени, может возникнуть необходимость в отступлении и восстановлении необходимого ионного баланса.

Примечание. Пробы воды из резервуаров для хранения, системы подачи и стерилизатора следует брать и анализировать через регулярные промежутки времени, как это рекомендовано производителем.

Ультрафиолетовый стерилизатор — это устройство, которое мгновенно обеззараживает воду с помощью ультрафиолетовых лучей. Соответственно, он не имеет остаточного эффекта, как при стерилизации хлором. Он состоит из кварцевой трубки, бактерицидной лампы и водяного фильтра.

Бактерицидная лампа испускает ультрафиолетовые лучи для уничтожения микробов в воде. Никогда не смотрите на бактерицидную лампу невооруженным глазом, так как мощные ультрафиолетовые лучи могут нанести вред.

Связанное чтение:  Важные моменты, которые моряки должны учитывать при обеспечении чистоты системы питьевой воды на судах

Минерализатор

Минерализатор или фильтр для повторного затвердевания предназначен для обработки дистиллированной воды из генератора пресной воды с получением воды, более подходящей для потребления человеком.

Минерализатор состоит из доломитовых камней. По мере того как вода проходит через минерализатор, кислотные компоненты нейтрализуются за счет реакции с солями кальция и магния в доломите, что приводит к улучшению pH, который должен составлять от 7,5 до 10 (это можно регулировать, увеличивая или уменьшая количество доломита в доломите). фильтр).

Часть доломита растворяется в воде, придавая необходимые минеральные соли и жесткость. Бытовая пресная вода для общего пользования хранится в двух резервуарах пресной воды по левому и правому борту.

Обычно используются два насоса гидрофора пресной воды (один рабочий, другой резервный), которые забирают из баков пресной воды и подают в напорный бак гидрофора, снабженный воздушной подушкой, пополняемой из системы рабочего воздуха.

Давление в баке гидрофора управляет запуском и остановкой насосов гидрофора. По мере расхода воды давление в баке падает, что автоматически запускает выбранный насос и снова наполняет бак.

Когда давление увеличивается до заданного значения, насос автоматически останавливается.Один насос обычно используется, а второй отключен или готов к работе.

Из бака гидрофора вода поступает в три системы:

Бытовая система холодного водоснабжения и услуги по размещению

Эта система предназначена для подачи воды в фонтанчики с питьевой водой и помещения для использования в каютах, кладовых и на камбузе.

Система горячего водоснабжения

Эта система непрерывно подает горячую воду в жилые помещения для бытовых нужд.Вода непрерывно циркулирует с помощью циркуляционного насоса горячей воды, проходя через водонагреватель, где она нагревается либо паром, либо электричеством до нужной температуры.

Доливка системы из бака гидрофора. Такая организация постоянной циркуляции воды гарантирует, что горячая вода будет доступна на выходе сразу же после открытия крана, и сокращает потери из-за протекания холодной воды до тех пор, пока не будет доступна горячая вода.

Связанное чтение:  10 способов сократить потребление пресной воды на кораблях

Система обслуживания машинного отделения и палубы

Эта система обеспечивает соединения шлангов пресной воды на палубе, соединения шлангов пресной воды машинного отделения и многие другие места в машинном отделении, где требуется пресная вода, например.грамм. штуцер для заправки расширительного бака, штуцер для заправки баков-дозаторов химикатов, штуцер для промывки турбокомпрессора генератора, узел уплотнения дейдвудной трубы, сепаратор трюмной нефтесодержащей воды и так далее.

Бытовая холодильная установка

Имеются три холодильные камеры, где хранятся все продукты питания, а именно овощная, мясная и рыбная.

Холодильная установка работает автоматически и состоит из двух компрессоров поршневого типа, двух конденсаторов с испарительным змеевиком/вентиляторным блоком в каждой из трех холодильных камер (мясной, рыбной и овощной).

Охлаждение мясных, рыбных и овощных цехов обеспечивается системой непосредственного испарения R134a. Жидкий хладагент R134a подается в змеевик испарителя для помещения, а расширительный клапан регулирует количество жидкости, поступающей в испаритель, в соответствии с температурой газа на выходе; если температура повысилась, в испаритель поступает больше хладагента.

Жидкость расширяется до газовой ступени в змеевике испарителя за счет извлечения тепла из воздуха в холодильной камере.Воздух в холодильной камере циркулирует по змеевикам испарителя с помощью вентилятора с электрическим приводом.

Подача хладагента к расширительному клапану регулируется с помощью терморегулируемого электромагнитного клапана на линии подачи.

Испаритель холодильного помещения оснащен электрическим элементом оттаивания, управляемым по таймеру. Частота оттайки выбирается с помощью реле оттайки с таймером, встроенного в панель запуска.

При нормальных условиях один компрессорно-конденсаторный блок работает, а другой готов к ручному запуску, при этом все клапаны закрыты до тех пор, пока это не потребуется.

Система не предназначена для параллельной работы компрессорных агрегатов и клапан на компрессорном агрегате, который не работает, должен быть полностью закрыт.

Компрессор всасывает пары R134a из испарителей холодной камеры и нагнетает их под давлением в конденсатор, где они охлаждаются водой, циркулирующей из центральной системы охлаждения FW.

Газ конденсируется под давлением в жидкость. Компрессоры защищены выключателями высокого давления, низкого давления, низкого давления смазочного масла и аварийного отключения охлаждающей воды конденсатора.

Жидкий хладагент проходит через фильтр/осушитель к испарителям холодильной камеры.

Термостаты в каждой камере позволяют регуляторам температуры управлять электромагнитными клапанами независимо друг от друга, чтобы уменьшить частоту пусков компрессора и время работы.

Испарители принимают хладагент в виде переохлажденного пара от расширительных клапанов. Открытие расширительного клапана регулируется температурой хладагента на выходе из испарителя.

Этот пар отбирает тепло при прохождении через испаритель, но все еще холоднее, чем жидкая ступень. Затем холодный пар возвращается в компрессор, проходя через теплообменник, где дополнительно охлаждает жидкий хладагент.

Электромагнитные клапаны воздухоохладителей (блоков испарителя) открываются и закрываются комнатными термостатами, позволяя газообразному хладагенту поступать к испарителю, когда он открыт. Когда электромагнитные клапаны закрыты, газ не поступает к испарителям и, следовательно, не поступает обратно на всасывание компрессора.Реле низкого давления остановит работающий компрессор.

Любая утечка газообразного хладагента из системы приведет к недозаправке системы. Симптомами недостаточной заправки системы будут низкие давления всасывания и нагнетания, что в конечном итоге приведет к тому, что система станет неэффективной. В смотровом стекле расхода жидкости и газа появятся пузырьки.

Связанное чтение:  8 наиболее распространенных проблем, встречающихся в судовой холодильной системе

При необходимости дополнительное количество хладагента можно добавить через заправочную линию, предварительно удалив воздух из соединения между баллоном с хладагентом и заправочным соединением, чтобы предотвратить попадание в систему воздуха или влаги из соединительной трубы.

Добавленный хладагент перед подачей в систему осушается. Любые следы влаги в системе хладагента приведут к проблемам с обледенением терморегулирующего клапана и последующей его блокировкой.

Рабочая температура мясного и рыбного цехов составляет -20°C, а рабочая температура овощного цеха составляет +4°C. Температура в камерах регулируется с помощью комнатных термостатов, которые активируют соответствующий электромагнитный клапан, подающий газ в воздухоохладитель/испаритель.

Система кондиционирования воздуха в жилых помещениях

Воздух подается в помещение с помощью блока кондиционирования воздуха (AHU), расположенного в помещении блока кондиционирования воздуха. Приточно-вытяжная установка состоит из вентилятора с электроприводом, всасывающего воздух от входа к выходу через следующие секции:

• Один воздушный фильтр
• Один блок предварительного нагрева пара
• Один теплообменник энтальпии
• Одна секция повторного нагрева
• Два змеевика воздухоохладителя испарителя
• Секция увлажнителя
• Секция водоотделителя
• Секция вентилятора
• Секция нагнетания

Увлажнение воздуха организовано с автоматическим управлением и установлено на выходе из агрегата.
Воздух по распределительному коробу подается в жилые помещения. Охлаждение обеспечивается системой прямого расширения R134a.

Установка является автоматической и состоит из двух компрессорно-конденсаторных агрегатов, питающих испарители, находящиеся в приточно-вытяжной установке. В расширительные клапаны змеевиков подается жидкий хладагент из компрессора кондиционера, хладагент сжимается в компрессоре, затем охлаждается в конденсаторе, где он конденсируется в жидкость.

Затем жидкий R134a подается через фильтр-осушитель в змеевики испарителя, где он расширяется под контролем расширительных клапанов, а затем возвращается в компрессор в виде газа. Фазовый переход (жидкость в газ) происходит в змеевиках испарителя, где тепло извлекается из воздуха, проходящего снаружи змеевиков.

Связанное чтение:  Узнайте о смертельных бактериях, которые растут в системе кондиционирования воздуха на корабле

Компрессоры оснащены внутренним разгрузочным механизмом, активируемым давлением масла, который обеспечивает автоматический запуск и регулировку производительности на 100%, 75%, 50% и 25% от полной мощности путем разгрузки группы цилиндров.

Этот регулятор переменной производительности позволяет компрессору продолжать работать даже при относительно небольшой нагрузке и, таким образом, устраняет необходимость частых остановок и пусков.

Компрессор защищен выключателями высокого и низкого давления, устройством отключения по низкому давлению смазочного масла, устройством отключения по давлению охлаждающей воды, а также устройством отключения по высокому давлению и перепаду давления подачи масла.

Нагреватель картера предназначен для использования, когда компрессор не работает.

Прочтите по теме: Что такое предохранительные устройства в системе охлаждения корабля?

Любая утечка газообразного хладагента из системы приведет к недозаправке системы.Симптомами недостаточной заправки системы будут низкое давление всасывания и нагнетания, и в конечном итоге система станет неэффективной.

Побочным эффектом низкой заправки газообразного хладагента является очевидный низкий уровень масла в поддоне. Низкий уровень заправки приведет к тому, что избыточное масло попадет в циркулирующий газообразный хладагент, что приведет к падению уровня в поддоне.

Когда система заполнена до полной емкости, это избыточное масло будет отделено и возвращено в поддон.Во время работы уровень, указанный на указателе уровня конденсатора, будет падать.

Если система все же недостаточно заправлена, следует проверить всю систему трубопроводов на наличие утечек. Единственной причиной состояния недостаточной заправки после предыдущей работы с полной заправкой является утечка хладагента из системы.

При необходимости через заправочную линию можно добавить дополнительный газ, предварительно прокачав соединение между газовым баллоном и заправочным соединением. Добавленный хладагент высушивается перед поступлением в систему.

Любые следы влаги в хладагенте приведут к проблемам с обледенением термостатического расширительного клапана и последующей его блокировкой. Охлаждающая вода для конденсатора подается из низкотемпературной центральной системы охлаждения пресной водой.

Воздух циркулирует через воздуховоды к выходным отверстиям в каютах и ​​общественных помещениях. Воздушный поток через выходы можно контролировать на отдельных выходах.

Станция очистки сточных вод

Сточные воды (черные воды) из жилых помещений отводятся самотеком или под вакуумом по системе трубопроводов к эжектору на баке для сбора сточных вод.

Вакуум в системе поддерживается за счет циркуляции жидкости из сборной емкости через эжектор. Сточные воды из накопительного бака сбрасываются на очистные сооружения, расположенные в машинном отделении.

Станция очистки сточных вод представляет собой биологическую установку, работающую по принципу аэробного активного ила. Установка будет обрабатывать черные и сточные воды и работает полностью автоматически.

Воздух на установку очистки сточных вод подается с помощью автономного нагнетателя воздуха.Данная очистная установка состоит из резервуара с четырьмя основными отсеками:

Биореактор с матрицей (аэрационное отделение)

Сточные воды в этом отсеке от унитазов, писсуаров и больничных помещений. Поступающие сточные воды проходят через сито, чтобы предотвратить попадание неорганических твердых частиц в отсек биореактора, где они смешиваются с уже присутствующим активным илом.

Прохождение через вакуумную систему разлагает неочищенные сточные воды на мелкие частицы, которые легко смешиваются и способствуют размножению бактерий.

Матричный блок в отсеке обеспечивает движение сточных вод и быстрое биологическое разложение неочищенных сточных вод присутствующими бактериями. Воздух подается с помощью нагнетателя и равномерно распределяется по резервуару с помощью аэраторов.

Газ, образующийся при бактериальном воздействии, выбрасывается в атмосферу в верхней части воронки. Кислород воздуха необходим для аэробной активности бактерий.

Этим организмам требуется кислород для переваривания неочищенных сточных вод, а также он способствует взбалтыванию и смешиванию поступающих сточных вод с водой, осадком сточных вод и бактериями, уже присутствующими в отсеке.

Отстойник или осветлитель

Сточные воды из отсека биореактора поступают в отсек отстойника, где ил отделяется самотеком.

Затем ил возвращается в сетчатую секцию отсека биореактора с помощью эрлифта, на который подается сжатый воздух от аэрационного нагнетателя.

Сточные воды затем попадают на дно резервуара фильтра.

Отсек фильтра

Фильтр с активированным углем в этой камере разрушает любые оставшиеся микроорганизмы и отфильтровывает любой твердый материал.

Воздух подается с помощью нагнетателя и равномерно распределяется по резервуару с помощью аэраторов на дне.

Фильтр требует обратной промывки паром каждый месяц. Чистые стоки перетекают из фильтрующего отсека в стерилизационный отсек.

Отделение для стерилизации или слива чистой воды

Этот отсек снабжен поплавковыми выключателями, которые включают насос нагнетания при достижении высокого уровня и останавливают насос, когда отсек почти пуст.

Стерилизация очищенных сточных вод – это хлорирование гипохлоритом натрия с помощью насоса для закачки химикатов или путем ручного добавления таблеток хлора.

Станция очистки сточных вод работает автоматически, как только она настроена, но требуется периодическое внимание, и необходимо контролировать правильность работы установки.

Сливной насос очистных сооружений может быть настроен на сброс за борт, в двойное дно резервуара для сбора сточных вод или в соединения палубы по левому и правому борту для сброса на берег.Таким же образом откачивается резервуар для сбора сточных вод.

Прочтите по теме:   ПРИЛОЖЕНИЕ 4 К МАРПОЛ Объяснение: как предотвратить загрязнение сточными водами в море

Система утилизации мусора

Приложение V к МАРПОЛ 73/78, Правила предотвращения загрязнения мусором с судов, регулирует порядок обращения с отходами на борту судов.

Правила требуют, чтобы судно имело План управления мусором. В плане должны быть указаны процедуры обработки, сортировки, хранения и последующей утилизации мусора, образующегося на судне.

План должен быть четко вывешен в местах, используемых для обращения с отходами, и должно быть указано лицо на борту, ответственное за управление планом.

Несмотря на то, что в море допускается сбрасывать самые разные виды мусора, предпочтение следует отдавать удалению с использованием береговых сооружений, где это возможно. Ниже приводится краткое изложение правил вывоза мусора.

Специальные зоны:

• Средиземное море.
• Балтийское море.
• Черное море.
• Красное море.
• Персидский залив.
• Воды Северо-Западной Европы.
• Аденский залив.
• Антарктика.
• Большой Карибский бассейн.



Пищевые отходы разрешается утилизировать ТОЛЬКО внутри специальной зоны, но не менее чем в 12 милях от берега.

Каждое судно должно иметь стандартный план управления мусором, в котором указаны обязанности членов экипажа и расположение всех мусорных баков и мест сбора.

Прочтите по теме:  Загрязнение морской среды с судов. Советы по сокращению и переработке морских отходов

Тушение пожара в жилых помещениях

В различных местах, в том числе внутри каждой каюты, установлены датчики дыма для обнаружения дыма от пожара. Каждая палуба состоит из переносных огнетушителей типа DCP, обычно два, один по левому борту и один по правому борту.

Пожарные гидранты и пожарные рукава находятся снаружи на крыльях палубы на каждой палубе.Камбуз имеет отдельную систему пожаротушения.

Система пожаротушения CO2 на камбузе

Вытяжной канал камбуза имеет локальную систему CO2, состоящую из одного баллона с CO2, который расположен в небольшом отсеке, примыкающем внутри камбуза.

Обеспечивает тушение пожара в камбузе и вытяжном канале камбуза. В случае пожара выключите камбузные вентиляторы и закройте всасывающий противопожарный клапан на палубе камбуза.

Выключатель аварийной остановки вентиляторов камбуза должен располагаться снаружи камбуза, а также на мостике и в посту управления пожаром.

Эвакуируйте весь персонал с камбуза, затем освободите баллон с CO2, открыв дверцу хранения баллона и полностью открыв выпускной клапан баллона. Выйдите из камбуза и закройте входную дверь камбуза.

Связанное чтение:  12 вещей, которые вы должны сделать перед эксплуатацией судовой системы пожаротушения CO2

Некоторые камбузы также оборудованы влажным химическим огнетушащим веществом для фритюрниц. Особенно трудно защитить фритюрницы из-за большого количества аккумулированного тепла, содержащегося в большом количестве растительного масла.

Фритюрница на камбузе защищена стационарной системой пожаротушения. Система защиты состоит из одного баллона из нержавеющей стали с огнетушащим веществом.

Шкаф расположен на камбузе и активируется нажатием на ручку разблокировки, расположенную рядом со шкафом системы.

При активации химический огнетушащий состав подается в трубопровод пожаротушения.Выпуск из цилиндра по трубопроводу направляется к стационарным форсункам. Ожидаемый срок хранения огнетушащего вещества составляет двенадцать лет.

В качестве жидкого химиката для пожаротушения используется R-102 Ansulex Low pH Liquid Chemical.

Прочие меры безопасности в жилых помещениях

Все шкафчики и каюты в общежитии снабжены дверными замками. Эти дверные замки имеют свои индивидуальные ключи, а также могут быть открыты отмычкой, которая будет храниться у Мастера.

Лестницы имеют противоскользящие полосы, предотвращающие спотыкание и падение, а также поручни для поддержки. Поручни также предусмотрены вдоль проходов на каждой палубе для поддержки во время качки и качки.

Отказ от ответственности:  Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом.Автор и компания Marine Insight не претендуют на точность и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих указаний или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Теги: размещение на корабле

Морская гидрофорная система,производитель морской гидрофорной системы.

1. Гидрофорная система

Гидрофорная система используется в высотных зданиях и в морской среде для перекачивания, хранения и подачи пресной или сточной воды. Такая система будет состоять из одной или нескольких камер с клапанами, датчиками и трубопроводами.
Часто под давлением и в сочетании с калорифером гидрофорные камеры могут контролируемым образом подавать на судно горячую или холодную пресную или морскую воду и обеспечивать дополнительные регулирующие меры, такие как контроль температуры и давления.

2. Технические данные морской гидрофорной системы

Модель

ZYG-

0,12

0,2

0,3

0,5

1.0

1,5

2. 0

Объем (м3)

0,12

0,2

0,3

0,5

1.0

1,5

2.0

Рабочее давление (МПа)

0,4

Расчетное давление (МПа)

0,44

Испытательное давление (МПа)

0.66

Давление на выходе предохранительного клапана (МПа)

0,42

Рабочая температура (℃)

0~45

Расчетная температура (℃)

50

Помпа

Модель

1.5CWX-1,5/1,5А

1. 5CWX-2/2А

1.5CWX-3/3А

Скорость потока (м3/ч)

3

6,5

10

Напор насоса (м)

40

40

40

Мощность (кВт)

2.2

3

4

3. Принципиальное описание

Устройство использует напорную воду, нагнетаемую водяным насосом в резервуар, для сжатия воздуха, чтобы поддерживать давление воды в резервуаре под надлежащим давлением для использования на борту.
Измеритель уровня жидкости: для отображения состояния уровня воды в баке.
Манометр: для отображения давления в баке.
Регулятор давления: для управления запуском и остановкой водяного насоса.Когда давление в баке ниже 0,3 МПа, водяной насос начнет подавать воду в бак, пока давление не достигнет 0,4 МПа.
Предохранительный клапан: когда давление в баке превышает 0,42 МПа, предохранительный клапан открывается, чтобы сбросить давление в баке.
Заправочный клапан: для подачи сжатого воздуха в бак.
Выпускной клапан: для слива воды из бака при обслуживании.
Блок управления: Блок управления разработан с двумя режимами управления, одним из которых является ручное управление, а другим — автоматическое управление.Он оснащен основным водяным насосом, запасным водяным насосом и переключателем SA3. Если выбран основной водяной насос, установите переключатель SA3 в положение «Основной», если выбран запасной водяной насос, установите SA3 в положение «Запасной». Когда переключатель SA2 установлен на «ручной», основной водяной насос или запасной водяной насос начинают работать вручную. Когда переключатель SA2 повернут в положение «авто», устройство перейдет в автоматический режим работы. Когда контроллер высокого давления обнаруживает, что давление в баке достигло 0.4 МПа, основной водяной насос или запасной водяной насос перестанет работать.

4. Различные схемы морской гидрофорной системы

Китай Производитель установок подачи мазута, Всасывающие фильтры Вентиляторы масляных фильтров, Поставщик резервуаров для химической очистки

Компания по производству морского оборудования Nantong haisheng, Ltd. расположена в городе Ругао. Этот город считается международным раем долголетия и здоровья, который находится на берегу реки Янцзы.Компания расположена в зоне экономического развития Ругао, которая является профессиональной корпорацией исследований и разработок, производства и продаж морского оборудования.

Компания…

Компания по производству морского оборудования Nantong Haisheng, Ltd. расположена в городе Ругао. Этот город считается международным раем долголетия и здоровья, который находится на берегу реки Янцзы. Компания расположена в зоне экономического развития Ругао, которая является профессиональной корпорацией исследований и разработок, производства и продаж морского оборудования.

Компания установила долгосрочные отношения сотрудничества с Шанхайским морским университетом, Даляньским морским университетом, Цзянсуским научно-техническим университетом и другими высшими учебными заведениями, научно-исследовательскими институтами, она построила центр исследований и разработок для морских продуктов и практики. учебная база совместно с Янсуским научно-техническим университетом. Он имеет полное преимущество благодаря профессиональным, научным вознаграждениям, информации высших учебных заведений и научно-исследовательских институтов.Он построил базу производства, образования и исследований. Компания имеет первоклассную команду специалистов по исследованиям и разработкам в области морского оборудования, сильные технические силы, имеет научно-исследовательские и производственные мощности по морскому оборудованию. Компания имеет высококвалифицированный персонал, который много лет занимается морским производством. Вся предыдущая классика неустанно старается в течение многих лет, морское оборудование делает упор на быстроту и управление бизнесом, которое уже стало командой сотрудников, которая имеет первоклассные производственные мощности и испытательный инструмент, высокое качество, стандартизация в настоящее время, эффективная система обслуживания продаж одного из предприятий.

Основная продукция, блок подачи мазута, блок маслоотделителя, блок подогрева воды в рубашке, блок охлаждения, впрыск топлива, бак химической очистки, блок горячего колодца, сухой глушитель искрогасителя, морской гидрофор, морской калорифер, резервуар для хранения сточных вод, блок управления для быстрозакрывающегося клапана, всасывающего фильтра, масляных фильтров, грязевых ящиков и т. д. Продукция хорошо продается на отечественных и зарубежных верфях, завоевывает доверие и поддержку своих пользователей, классификационного общества.

В соответствии с целью, которая основывается на технологиях, живет с качеством, развивается с инновациями, извлекает выгоду из управления, кредитуется сервисом, мы будем обслуживать судостроительное предприятие.

ЗПУ Гидровакуум — zbiorniki, pompy, wymienniki, dennice

Резервуары гидрофора HVP

Резервуар высокого давления из низкоуглеродистой стали, цельносварной, емкостью 100, 150, 200, 300, 500, 1000 и 1500 литров. Гидроагрегаты с баком гидрофора можно подключать только к безнапорному водозабору. Бак можно устанавливать только в системах, в которых макс. давление не превышает расчетного давления данного типа резервуара.Внутри он покрыт защитным цинковым покрытием.
Резервуар поддерживается в вертикальном положении тремя опорами, приваренными по окружности резервуара. В цилиндровой части коленчатые соединения содержат водомерную трубку, показывающую уровень воды в баке. Отверстие для чистки находится в кожухе бака. В верхней части бака выполнено отверстие Г2, заглушенное резьбовой втулкой с установленным манометром.

Напорные резервуары предназначены для:
• подачи воды в жилые и хозяйственные постройки из:
— собственного водозабора
— мелководных водоносных пластов из бревенчатых колодцев
— буровых
— прудов
— резервуаров
— гидрофорных установок в качестве резервуар для воды и воздуха
• земельные участки
• дачи
• снабжение фонтана.

Резервуары горячеоцинкованные

Фотогалерея :

Конструктивно-технические параметры:
— баки HVP100, 200, 300, 500



Артикул

Чертеж

Крышка.
м 3

Дз
мм

В
мм

высота
мм

h2
мм

высота 3
мм

высота 4
мм

h5
мм

Gp мм

Гд мм

Расчетное давление МПа

Начальное давление МПа

Расчетная темп.
[°С]

Вес
[кг]

1.

ХВП100

0,1

500

767

400

545

270

360

360

2,5

3,0

0,9

1,29

20

40

2.

ХВП200

0,2 ​​

550

1066

712

780

320

360

360

2,5

3,0

0,9

1,29

20

50

3.

ХВП300

0,3

550

1354

1000

920

320

360

360

2,5

3,0

0,9

1,29

20

60

4.

ХВП500

0,5

750

1387

1000

970

370

425

425

2,5

3,0

0,6

0,86

20

115


— баки HVP101, 151, 202, 201, 301



Артикул

Чертеж

Пой.
м 3

Дз
мм

В
мм

высота
мм

h2
мм

высота 3
мм

высота 4
мм

h5
мм

Gp мм

Гд мм

Город.обл. МПа

Город. проб. МПа

Темп.
облич.
[°С]

Маса
[кг]

1.

ХВП101

0,1

500

767

400

470

270

360

270

2,2

2,5

0,6

0,86

20

39

2.

ХВП151

0,15

500

967

600

570

270

360

270

2,2

2,5

0,6

0,86

20

45

3.

ХВП202

0,2 ​​

500

1217

850

670

270

360

270

2,2

2,5

0,5

0,72

20

48

4.

ХВП201

0,2 ​​

550

1066

712

780

370

360

270

2,2

2,5

0,6

0,86

20

48

5.

ХВП301

0,3

550

1354

1000

920

320

360

270

2,2

2,5

0,6

0,86

20

57


— резервуары HVP1001



Чертеж

Крышка.
м 3

Дз
мм

В
мм

h2
мм

высота 3
мм

высота 4
мм

h5
мм

Gp мм

Гд мм

Расчетное давление МПа

Начальное давление МПа

Расчетная темп.
[°С]

Вес
[кг]

ХВП1001

1,0

908

1952

1200

578

600

638

4

4

0,8

1,14

20

208


— резервуары HVP1500



Чертеж

Крышка.
м 3

Дз
мм

В
мм

h2
мм

высота 3
мм

высота 4
мм

Gp мм

Гд мм

Расчетное давление, бар

Начальное давление, бар

Расчетная темп.
[°С]

Вес
[кг]

ХВП1500

1,5

1010

2332

1500

800

700

5

5

10

14,3

20

340


.

Leave Comment

Ваш адрес email не будет опубликован.
