Подключаем вытяжку в ванную через выключатель правильно, рассматриваем ошибки и схемы | Энергофиксик

Недостаточность стандартной вытяжки в туалете или ванной комнате характерна для огромного количества квартир. И для того, чтобы улучшить проветриваемость таких помещений, многие используют принудительную вытяжку. В этой статье я расскажу об основных правилах и ошибках при монтаже вытяжки в уборной или ванной комнате.

yandex.ru

yandex.ru

Оглавление

Как проверить вытяжку

Варианты подключения вытяжки

Как не нужно подключать

Подключение вытяжки через выключатель, рассматриваем схемы

Как проверить вытяжку

Прежде чем приступать к установке вентилятора следует убедиться что ток воздуха в вытяжной шахте присутствует. Для этого возьмите обычную свечу, зажгите ее и поднесите к решетке, если пламя будет отклоняться в сторону вытяжки, то ток воздуха присутствует, если нет, то вытяжка неисправна.

Еще вы можете взять обычный листок бумаги и закрыть им вытяжку, затем отпустите листок и если он упадет, ток воздуха отсутствует.

Если вы обнаружили, что система вентиляции не работает, то следует обратиться с жалобой вашей управляющей компании, а если работает, но недостаточно, то можно ставить вытяжной вентилятор, чем мы и займемся.

yandex.ru

yandex.ru

Варианты подключения вытяжки

Итак, для начала давайте узнаем, какие варианты вообще возможны:

1. Подсоединение изделия через датчик движения или датчик открывания двери.

2. Подключение через датчик влажности.

3. Подсоединение напрямую через лампу освещения.

4. Подсоединение через выключатель.

Это все возможные варианты подключения, давайте начнем с неправильных вариантов.

Как не нужно подключать

У трех первых вышеописанных способов есть целый ряд неудобств, с которыми вы можете столкнуться, а именно:

Давайте рассмотрим вариант с установленными датчиками влажности или контроля качества воздуха.

yandex.ru

yandex.ru

Согласитесь, когда вы принимаете ванну, то влажность в помещении очень высокая и в таком случае вытяжка будет работать без перерыва, а это не совсем удобно, так как вы будете ощущать постоянный сквозняк.

Так же неудобен датчик на открывание двери, представьте, что вы установили такой аппарат у себя в туалете, в подавляющем числе предельное время работы датчика составляет 5 минут, а что если вы задержитесь в туалете? Открывать и закрывать дверь? По-моему это не совсем удобно, тем более, если у вас будут гости.

Монтаж обычного датчика движения внутри ванной комнаты (как и любого другого выключателя) запрещен, так как он является коммутирующим устройством, а согласно ПУЭ:

Подключение вытяжки непосредственно через патрон лампы является наименее затратным, но он тоже не является правильным, так как вытяжка будет работать ровно то время, пока будет гореть свет. И если в туалете это еще хоть как-то приемлемо (хотя как только вы выключите свет вентилятор остановится и помещение не проветрится как следует), то в ванне такое подключение неприемлемо из-за образования сквозняка во время приема ванны.

Итак, получается единственно верным и правильным остается подключение вытяжки через выключатель, его мы и рассмотрим подробно.

Подключение вытяжки через выключатель, рассматриваем схемы

В качестве вытяжки мы будем рассматривать вентилятор со встроенным таймером, например, такую модель как ERA.

yandex.ru

yandex.ru

Такая вытяжка позволяет переключаться между двумя режимами путем переставления перемычки.

При работе в сан.узле (перемычка в верхнем положении) вытяжка будет включаться сразу, как только будет включен свет и проработает некоторое время после выключения освещения.

Если перемычка будет установлена в нижем положении (ванная комната), то вытяжка включится только после того, когда свет будет выключен (при условии, что он прогорел не менее 1,5 минуты).

Так же такое подключение можно реализовать через двойной выключатель: где одна клавиша будет отвечать за освещение, а вторая за включение и отключение вентилятора

yandex. ru

yandex.ru

В таком случае схема подключения будет выглядеть следующим образом:

Важно. Обратите внимание на то, что к такой вытяжке подводится две фазы, одна напрямую, минуя выключатель, вторая через выключатель, и рабочий ноль. Если у вас проводка выполнена трехжильным кабелем, то на такую вытяжку следует проложить четрырехжильный провод: L1, L2, N, PE.

Заключение

Итак, мы рассмотрели как не нужно и как правильно подключать вытяжку в ванной комнате и туалете. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание!

Вентиляция ванной комнаты -нужна ли она? | Русский Базар

Советы специалистов

Конечно нужна. Сегодня мы продолжим разговор о вентиляции в вашем доме. Мы уже говорили в предыдущих номерах, зачем нужна вентиляция. В двух словах повторюсь: для вывода избыточной влажности наружу. Ну а ванная комната — одна из комнат в доме, где избыточная влажность присутствует. За время своих инспекций очень часто я обнаруживал, что в ванных комнатах домов нет никакой вентиляции. Люди просто не знали, что вентиляция там необходима. Даже если в ванной комнате есть окно (которое часто невозможно открыть), его недостаточно для нормальной вентиляции. Не будете же вы открывать окно в морозную зиму, особенно в северных районах! Поэтому нужна вытяжная вентиляция.

Обычно вытяжная вентиляция в ванной комнате состоит из потолочного вытяжного вентилятора (бывает со встроенным светом или без) и воздуховода от него, обычно проходящего через крышу наружу. Вытяжной вентилятор контролируется с помощью стенного выключателя и обычно включается на время принятия ванны или душа. Иногда к выключателю подсоединяется часовой механизм (влажность может продолжать удаляться какое-то время после окончания водных процедур) или специальный измеритель влажности, который включает вытяжку в зависимости от показателя влажности воздуха (например, 60%).  Если вытяжной вентилятор старый, обычно такой вентилятор довольно шумный.

Если же старый вентилятор работает тихо, надо его проверить. Можно оторвать полоску бумаги и посмотреть, как бумага «прилипает» к решетке вытяжки. Профессиональный инспектор может также использовать специальный карандаш с «химическим» дымом или специальный порошок, распространяемый из распылителя. Решетка вентилятора также притягивает пыль за счет своего электростатического напряжения, поэтому она должна быть обследована, существует ли эта проблема.

Если вы заметили:
Влажные пятна на стенах и потолке
Коррозию на металле
Плесень на стенах или потолке
Отшелушивающуюся краску или обои
Пятна на оконных стеклах
Высокую влажность — это говорит о недостатке вентиляции.
Чаще всего в домах я видел не сломанный вентилятор (который легко увидеть и заменить), а неправильно выведенную систему воздуховодов. Запомните, что вытяжная вентиляция из ванной комнаты должна выводиться наружу! Не на чердак, не под изоляцию чердака, не в окно, а наружу и желательно через крышу.

Иногда части воздуховодов могут разойтись, и влага выходит через щели воздуховода. Причем эти дефекты тяжелее заметить, для этого надо проследить путь воздуховода через чердак и крышу. При воздуховоде, выведенном на чердак, влага может оседать на изоляции, снижая ее функции, конденсироваться на стенах чердака, приводя к плесени, гниению, или разрушать сухую штукатурку.

Воздуховод должен устанавливаться прежде всего согласно рекомендациям изготовителя. Изготовляться он должен из твердых материалов (оцинкованная сталь, пластик (PVC) и т.д. В этом случае нельзя применять гофрированные воздуховоды, которые применяются для вытяжки в сушильных машинах. Ни при каких обстоятельствах не выводиться внутрь дома (на чердак, например), а только наружу. Выход воздуховода должен иметь сетку или решетку для защиты от грызунов и птиц, а также защитный козырек. Воздуховоды должны быть как можно короче. Чем длиннее воздуховод, тем больше времени займет сам процесс вытягивания влажного воздуха и тем напряженнее будет работать мотор вентилятора.

Воздуховод должен быть изолирован, особенно в холодном климате. Иначе на стенах воздуховода образуется конденсат.

Наиболее опасна плесень, которая может образоваться на чердаке при неправильной вентиляции. Я уже останавливался подробнее на плесени в своих предыдущих статьях, поэтому кратко: плесень выделяет микроскопические споры, или семена, вдыхание которых вызывает различные нарушения здоровья у человека, в том числе серьезные, такие, как астма, аллергия, легочные болезни и нарушения функций иммунной системы. Кроме этого, в процессе жизнедеятельности плесень выделяет различные токсины прямо в воздух. Плесень есть в каждом доме. Влажность органического материала в 20% приводит к ее росту на этом материале. Для роста плесени также необходимы:

Кислород
Температура между 45 и 85 градусами Фаренгейта
Органическая пища (большинство материалов в доме — дерево, бумага и т.д.)
Влажность воздуха не ниже 60%.
Если убрать (или снизить) один из этих факторов, плесень перестает расти. С чердака плесень может легко попасть в жилые помещения за счет пониженного давления в доме. Оно, в свою очердь, создается вытяжной вентиляцией.

Опасен также и процесс гниения, который вызывается грибком. Причем начальная стадия гниения не видна. К тому моменту, когда гниение становится видимым, дерево, например, теряет до 50% своей прочности.
Профессиональный инспектор всегда проверит наличие вентиляции в доме как часть общей инспекции.


Домашняя вентиляция и отопление дома | Отопление дома от электро-водяного пола XL PIPE: низкие цены от производителя в г. Миасс | Электрические теплые полы из Южной Кореи в г. Миасс | Приточные вентиляционные клапаны для домашней вентиляции от производителя в г. Миасс

Ванная комната – это место, где то и дело льется вода, наполняется ванна, парит горячий душ, сушится влажное белье. Поэтому вентиляция здесь должна работать не только не хуже, но даже лучше, чем в любом другом помещении. В противном случае «страдать» будет весь дом.


Перед вами 10 фактов о вентиляции в ванной:

 Факт 1. Плесень, разрушение плитки и ржавчина – часто следствие плохой вентиляции.

Ванная комната наиболее сырая и влажная, поэтому необходимо, чтобы вентиляция здесь работала исправно. Иначе не избежать:
— затхлости воздуха, неприятных запахов, выпадения конденсата и, как следствие, возникновения грибка, плесени (небезопасной для здоровья человека),
— появления ржавчины на металлических поверхностях,
— разрушения отделочных материалов (в том числе потемнения и растрескивания межплиточной затирки, а затем и откалывания самой плитки),
— «разбухания» мебельных покрытий (даже из влагостойких материалов).
Заметив плесень, не спешите покупать осушители или специальные антигрибковые покрытия. Для начала проверьте вентиляцию!

Рекомендую познакомиться «Репортаж. Хорошее утро (г.Санкт-Петербург. О домашней вентиляции по всем правилам)»

Факт 2. Перекрывать вентиляционное отверстие в ванной комнате — нельзя!
Это общеизвестно и неоспоримо. Полное перекрытие вытяжных каналов оправдано только в том случае, если в доме или квартире установлена принудительная приточно-вытяжная вентиляция.

Факт 3. Конденсат на зеркалах и стенах – первый признак плохой вентиляции.

Если после водных процедур зеркала в ванной комнате «запотевают», а на стенах долгое время остаются капельки влаги — это первый признак, свидетельствующий о наличии проблем с вытяжкой или притоком.
Открываете двери, и конденсат быстро исчезает? Значит, вентканал работает исправно. Расширьте проем между дверным полотном и полом, закажите специальные двери с вентиляционными отверстиями, или просто почаще оставляйте вход в ванную открытым, чтобы обеспечить приток воздуха.
Влажность сохраняется даже с распахнутыми настежь дверями? Необходимо проверить естественную вентиляцию.

Факт 4. Узнать, работает ли вытяжка, можно с помощью эксперимента с салфеткой.

При этом летом проверка естественной вентиляции — бессмысленна.

Существует распространенный способ проверки вентиляции. Открываем дверь в ванную комнату и подносим к вентиляционной решетке салфетку. Если притягивается – вентиляция работает. Если нет – открываем все окна и двери, и пробуем снова. Салфетка притянулась? Значит проблема с недостаточным притоком (наверняка, у вас установлены герметичные пластиковые окна).
Салфетка падает даже с открытыми окнами? Проблемы с вытяжкой. Возможно, шахта засорена, стоит обратиться в управляющую компанию.
Однако этот эксперимент стоит проводить только в прохладную погоду. Дело в том, что в жару весь воздух (и в доме, и на улице) — тяжелый, поэтому естественная вентиляция не работает.

Факт 5. Причиной плохой тяги могут быть вытяжные устройства, установленные на нижних этажах.


Еще одной причиной того, что воздух не вытягивается из квартиры, могут быть вентиляторы или вытяжные устройства, установленные у соседей снизу. Быстрый поток в вентиляционной шахте, создаваемый принудительными устройствами, препятствует естественной вентиляции из других квартир.
К тому же на верхних этажах из-за разности давлений вентиляция и без каких-либо помех работает хуже, чем на нижних.
В этом случае наладить вытяжку способен вытяжной вентилятор. Но при одном условии, о котором ниже.

Факт 6. Ни вытяжной канал, ни вентилятор не обеспечат полноценной вентиляции без притока.

  Для интенсивного воздухообмена требуется сбалансированное количество и приточного воздуха и вытяжного. Поэтому и опыт с салфеткой мы проводим именно с открытыми дверями и окнами!
Причиной недостаточного притока часто становятся пластиковые стеклопакеты, герметичные входные двери, утепленные стены. Они препятствуют поступлению свежего воздуха. И отработанный влажный воздух из ванной не вытягивается, даже при исправной вытяжке или при установке вытяжного вентилятора.
Чтобы наладить работу естественной вентиляции или помочь принудительной, необходимо в жилых комнатах установить приточные устройства.

Факт 7. Теплый пол без вентиляции не избавит от грибка в ванной.
Иногда для того чтобы избавиться от повышенной влажности и плесени в ванной владельцы устанавливают теплый пол и меняют полотенцесушители.
Это может ускорить процесс подсушивания влаги и обновление воздушных масс в холодное время года. Однако не поможет полностью избавиться от грибка при проблемах с вентиляцией.

Факт 8. Вентилятор для ванной должен быть влагозащищенным, тихим и подходящим по производительности.
Влагозащищенность обычно обозначается буквами IP и цифрами (должно быть 24, 25).  Уровень шума желателен не более 48 ДБ.
Производительность рассчитывается по следующей формуле: объем помещения (длина, ширина и высота), умноженный на кратность воздухообмена (для ванной примерно от 4-х до 8-ми). Например, для ванной площадью 2х2,5 м и высотой потолков 2,7 м, объем помещения равен 13,5 куб.м. Умножаем на 4 и на 8. Узнаем минимальную и максимальную мощность вытяжного вентилятора (54-108 куб. м./ч).
При этом согласно СНИП воздухообмен в ванной или туалете должен быть не меньше 25 м3/ч, в совмещенном санузле – до 50м3/ч.
Факт 9. При установке вытяжного вентилятора необходимо располагать его как можно дальше от входа и выше.
Устанавливать вентилятор (или диффузоры общеобменной вентиляции) лучше до проведения отделочных работ, чтобы скрыть проводку. Располагать – как можно выше, под потолком (или на потолке), в идеале – на противоположной стене от входа, чтобы приточный воздух успел пройти по всему помещению, прежде чем попасть в вытяжку.

Факт 10. Обратный клапан без налаженной работы вентиляции может усугубить ситуацию.
Обратный клапан устанавливается в вентиляционный канал, предотвращает появление обратной тяги (движения воздуха с улицы в помещение), попадание запахов, загрязнений, холода. Но его установка оправдана только при наличии исправной вытяжки и налаженного притока. Иначе обратный клапан просто перекроет канал (сечение станет еще меньше, воздух не сможет вытягиваться)!

ВЫВОД: для того чтобы наладить вентиляцию в ванной необходимо:
— организовать приток и наладить вытяжку.  Одно без другого теряет смысл;
— и обеспечить свободное передвижение воздуха между помещениями.
  • Организовать приток вы можете без открывания форточки или окна, установив приточный стеновой клапан «Домвент»
  • Вытяжку вы можете организовать без потребления электричества и перегораживания вентканала электровентилятором, установив на крыше на вентканал вентиляционную вытяжную турбину Турбодефлнктор, работающий за счет силы ветра. Ветер дует, турбина крутится и увеличивает производительность тяги в 4 раза. Все просто!
  • Для свободной циркуляции воздуха внутри квартиры вы можете воспользоваться щелью под межкомнатными дверьми (если она не менее 1 см) или дверным вентиляционным клапаном «Двервент».



    Почитать подробнее об устройствах можно в разделе Домвент и Турбодефлектор нашего сайта и в разделе «Товары» нашей группы. Оставить заявку на приточный клапан и дефлектор Вы можете по указанным ниже реквизитам.



    Хотите больше узнать о ценах, доставки и установки?!
    Звоните +7 (912) 899 7871, Viber/WhatsApp +7 951 448 4636

    Заходите на наш сайт и оставляйте свои вопросы под выбранной темой. Либо просто пишите в «сообщения сообщества» и на [email protected]

    Постараемся ответить на вопросы максимально быстро!



Вернуться на Главную

Обслуживание клиентов и техническая поддержка

Broan-NuTone посвящен качественному обслуживанию клиентов. Пожалуйста, свяжитесь со службой поддержки клиентов Broan-NuTone или с представителем группы экспертов по продуктам, позвонив по телефону или заполнив нашу онлайн-форму. Мы доступны с понедельника по пятницу с 7:30 до 18:00 по центральному поясному времени.

Нужна помощь в определении, с какой командой связаться?

Команда по работе с клиентами здесь, чтобы помочь с:

  • Наличие на складе
  • Цены
  • Статус заказа/информация
  • Информация об отслеживании
  • Возвращает

Группа экспертов по продуктам готова помочь с:

  • Проблемы с гарантией
  • Устранение неполадок
  • Вопросы по установке/подключению
  • Применение продукта
  • Запросы рекомендаций
  • Запросы на поиск информации/запчастей для неизвестных, старых или устаревших продуктов
Отдел обслуживания клиентов
Броан 1-800-558-1711
НюТон 1-888-336-3948
Группа экспертов по продуктам
Броан 1-800-637-1453
НюТон 1-888-336-6151

Вопросы и решения

Выберите тип продукта, чтобы увидеть наиболее распространенные вопросы, которые мы получаем. Если вы не нашли ответа на свой вопрос, позвоните или свяжитесь с нами онлайн.

Часто задаваемые вопросы (FAQ) Руководства по поиску и устранению неисправностей

Высокое качество обслуживания

Broan-NuTone — в прошлом обладатель награды International Service Excellence Award в категории Visionary от Американского института обслуживания клиентов. Награда вручается компании, которая лучше всех проявляет преданность своим клиентам и членам команды, постоянно ища пути совершенствования.Категория Visionary присуждается компаниям, занимающим лидирующие позиции в отрасли в области инновационных продуктов, образования и отношений

.

ПРИМЕЧАНИЕ. Руководства по установке и спецификации Broan-NuTone относятся только к текущим моделям. Обратитесь в службу технической поддержки Broan-NuTone, чтобы получить детали для более старых моделей, руководства по установке или спецификации.

Уведомления об отзыве

Вентиляция кухни и ванной для здорового воздуха в помещении

Дэнни Липфорд и Челси Липфорд Вульф в доме с установленной на кухне вытяжкой Broan Tenaya. Источник: Broan

В знак признания Месяца качества воздуха в помещении приводим некоторые статистические данные, которые следует учитывать: В среднем взрослый человек делает более 20 000 вдохов и выдохов в день и проводит около 80 процентов своего времени в помещении. Вот почему качество воздуха в вашем доме так важно для вашего здоровья.

Согласно общенациональному опросу Broan, почти 80 процентов домовладельцев считают, что качество воздуха в помещении (IAQ) может повлиять на их здоровье, но только 44 процента беспокоятся о качестве воздуха в своих домах.

Поток воздуха и надлежащая вентиляция жизненно важны для поддержания здорового воздуха в помещении, и лучше всего начать с кухни и ванной.В то время как у большинства домовладельцев есть приборы, способствующие циркуляции воздуха, немногие используют их должным образом. А поскольку дома закрыты плотнее, чем когда-либо, циркулирует меньше свежего воздуха.

См. ниже некоторые основные моменты исследования Broan, а также решения для точечной вентиляции для вашего дома. Посетите сайт www.broaniaq.com, чтобы ознакомиться с инфографикой и другими результатами опроса.

признаки плохого качества воздуха в помещении

  • симптомы, такие как головные боли, чихание, кашель, заброшенные, зудные глаза
  • пресс-форм и милдинг
  • химические запасы
  • туманные окна и зеркала
  • затягивая варить пахнуть

5 советов для Улучшение качества воздуха в вашем доме

    1. Установка вентилятора или вытяжки
      Убедитесь, что ваша кухня оснащена вытяжкой, а каждая ванная комната оснащена вентилятором для ванны соответствующего размера.
    1. Использовать каждый раз
      Не забывайте использовать вытяжку каждый раз, когда готовите, и используйте вентилятор в ванной каждый раз, когда принимаете душ.
    1. Следуйте правилу 10 минут
      Включите вытяжку не менее чем на 10 минут после приготовления, чтобы устранить стойкие запахи и частицы пищи. Дайте вентилятору в ванной поработать хотя бы 10 минут после душа, чтобы полностью удалить влагу.
    1. Очистка ежемесячно
      Ежемесячно очищайте фильтры вытяжек и вентиляторы для ванных комнат, чтобы обеспечить максимальную эффективность.
  1. Замена при необходимости
    Средний срок службы вытяжки составляет 10-12 лет. Вентиляторы в ванной следует заменить, когда они больше не препятствуют запотеванию зеркала в ванной.

Ознакомьтесь с разделом «Улучшение качества воздуха в помещении в вашем доме», чтобы получить дополнительные советы по созданию здоровой микроклимата в помещении.

Решения для вентиляции кухни

Вытяжка серии Tenaya от Broan

Кухни оказывают большое влияние на качество воздуха в доме, потому что это место, где жир и другие канцерогены попадают в воздух в процессе приготовления пищи.Обычная домашняя система отопления и охлаждения и воздушные фильтры недостаточны для того, чтобы справиться с большим количеством загрязняющих веществ, которые производят кухни. Вот почему каждая кухня нуждается в вытяжке для отвода паров и загрязняющих веществ на улицу. См. Как рассчитать размер вентилятора кухонной вытяжки.

Broan делает поддержание здоровой кухни проще, чем когда-либо. Вентиляционная вытяжка серии Tenaya BNSC1 предлагает современный дизайн, который дополняет современные кухни, но поставляется с умным и мощным трехскоростным вентилятором, чтобы избавить кухню от переносимого по воздуху жира и других паров.Одной из лучших особенностей является дуэт микросетчатых фильтров на вентиляционном отверстии, которые можно мыть в посудомоечной машине.

Помните, вытяжки помогают только в том случае, если вы используете их каждый раз, когда готовите. Для достижения оптимальных результатов включайте вентиляцию вытяжки не менее чем на 10 минут после использования варочной панели.

Инновации в области вентиляции ванных комнат

Декоративный вентилятор Broan InVent

Ванные комнаты являются самым большим источником влаги в любом доме. Если вы не дадите этой влаге место для выхода, она станет питательной средой для плесени и грибка.Хорошей новостью является то, что простой вытяжной вентилятор удаляет влагу из ванной комнаты во время и после душа.

Убедитесь, что вентиляционное отверстие направлено для отвода влаги наружу дома. Если вентиляционное отверстие выходит на чердак, это может вызвать проблемы с плесенью и грибком в изоляции. Подробнее см. в разделе «Как правильно вентилировать вытяжной вентилятор в ванной».

Вентилятор Sensonic от Broan — это инновационный вариант для домовладельцев, которым нравится брать музыку с собой, куда бы они ни пошли, поскольку он включает в себя динамики с беспроводной технологией Bluetooth, встроенные в сам вентилятор.Еще одной уникальной особенностью Sensonic является его рейтинг UL для установки непосредственно над ванной или душем.

Декоративная модель InVent — стильный вариант для любой ванной комнаты. Умело спроектированный как высококачественный светильник, вентиляционное отверстие обеспечивает качественную вентиляцию при комфортных уровнях шума с рейтингом 2,0 сона. Установка вентилятора для ванны может пугать некоторых домовладельцев, поэтому InVent — отличный вариант, поскольку его можно установить полностью со стороны комнаты, не забираясь на чердак.

HVACQuick — Настенные вытяжки из оцинкованной стали

Настенные вытяжки от HVACQuick.com

Модели:

  • SDWVG4 — размер 4 дюйма
  • SDWVG5 — размер 5 дюймов
  • SDWVG6 — размер 6 дюймов
  • SDWVG7 — размер 7 дюймов
  • SDWVG8 — размер 8 дюймов
  • SDWVG10 — размер 10 дюймов
  • SDWVG12 — размер 12 дюймов
  • SDWVG14 — размер 14 дюймов

Особенности:

  • Материал: оцинкованная сталь (G90)
  • Размер: 4 дюйма, 5 дюймов, 6 дюймов, 7 дюймов, 8 дюймов, 10 дюймов, 12 дюймов и Соединение с круглым воздуховодом 14 дюймов с длинной пусковой муфтой 5 дюймов
  • Гарантия: 1 год

Прочие характеристики:

  • Идеально подходит для сушилки для белья или кухонного вентилятора вентиляция
  • Защита от дождя
  • #8 В комплекте москитная сетка и обратный клапан
  • Доступен без заслонки для всасывания приложения

Размеры

  А Б С Д Е Ф Г Х я Дж К
4 дюйма 4 5 6 1 5 2. 75   6,5 4,375 5,375 .625
5 дюймов 5 6 7 1 5 3,25   7,5 5,375 5.625 1,5
6 дюймов 6 7 8 1 5 4,125   8 6,375 6,625 1,5
7 дюймов 7 8 9 . 75 5 5,375   9,5 7,375 8,75 .375
8 дюймов 8 10 11 1,5 5 5,125   11.0625 8,375 9,875 .75
10 дюймов 10 12 13 1,5 5 6,75   13,5 10,375 11. 875 1,125
12 дюймов 12 13 13.875 1 5 8,75   14,5 12.375 13,5 .375

Выбор лучшей системы вытяжного вентилятора

Выбор лучшей системы вытяжного вентилятора

Роберт Робиллард о ванных комнатах

Вытяжные вентиляторы для ванной и кухни

Выбор лучшей системы вытяжного вентилятора является важной частью системы вентиляции вашего дома.Они удаляют влагу и запах из вашего дома, улучшая качество воздуха в помещении.

Наиболее важным фактором в вентиляторе для ванной или кухни является его способность удалять влагу, тем самым уменьшая влажность в вашем доме. Высокая влажность повреждает материалы стен и конструкций, а также вызывает рост плесени. Плесень может негативно сказаться на вашем здоровье. Влажность и спертый воздух, которые несут загрязняющие вещества и патогены внутри вашего дома, должны быть удалены, механическая вентиляция может улучшить качество вашего воздуха в помещении.

Вентилятор и вытяжные системы

Двумя наиболее распространенными типами вентиляторов являются крыльчатые вентиляторы и нагнетательные вентиляторы.

Вентиляторы с крыльчаткой: этот тип вентилятора перемещает воздух с помощью вращающихся лопастей. Я больше не вижу таких фанатов.

Вентиляторы: Колеса с небольшими ребрами. Их часто называют беличьими клетками, и они лучше способны перемещать воздух, чем крыльчатые вентиляторы. Большинство вытяжных систем состоят из вытяжного вентилятора, воздуховода или трубопровода и внешнего вытяжного вентиляционного колпака.

Вентиляторные системы

обычно устанавливаются на потолке рядом с источником влаги. Вентилятор находится на уровне потолка, а воздуховод отводит влажный воздух из дома. Кухонные вытяжные системы обычно имеют вентилятор и двигатель вентилятора в вытяжном колпаке. В других системах используется встроенный вентилятор, который находится в вытяжном канале, или вентилятор снаружи дома. Встраиваемые и наружные вытяжные вентиляторы обычно работают тише, чем системы с вентилятором в помещении.

шагов по выбору лучшей системы вытяжного вентилятора:

Во-первых, выберите самый тихий и энергоэффективный вентилятор, который будет соответствовать вашим потребностям.Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить шум и энергоэффективность.

Шум вытяжных вентиляторов измеряется в сонах. Тихие вентиляторы имеют рейтинг 1,5 сона. Стандартные вентиляторы имеют от 4 до 6 сонов.

Определение кубических футов помещения в минуту [CFM]:

Прежде чем вы сможете выбрать этот вентилятор, вам необходимо подобрать размеры новых вентиляторов CFM для вашей комнаты.

Очень важно найти вентилятор, который будет эффективен и подойдет для вашей комнаты.Для этого вам нужно определить кубические футы в минуту [CFM] комнаты и купить соответствующий вентилятор. Умножьте ширину комнаты x длину x высоту x 0,13, чтобы определить минимальный CFM помещения. [Ш x Д x В x 0,13 – минимум куб. футов в минуту.

Определение воздухообмена в час [ACH’s]:

Место установки вытяжного вентилятора будет иметь прямое отношение к его размеру. По данным Института домашней вентиляции (HVI), в разных местах вашего дома требуется разный обмен воздуха в час (ACH) для правильной вентиляции.

Вот требования ACH, рекомендованные HVI.

  • 8 АЧ для ванных
  • 15 АЧ для кухни
  • 6 АЧ для помещений, кроме ванны и кухни

ACH означает количество полных замен воздуха в течение часа. Таким образом, рекомендация 8 ACH для ванных комнат означает, что вытяжной вентилятор должен иметь возможность полностью менять воздух в ванной 8 раз в час.

Чтобы определить рейтинг ACH, умножьте свой CFM на x [рекомендуемый ACH для комнаты, которую вы изматываете.]

Размеры кухонных вытяжных вентиляторов:

При выборе размера вытяжного вентилятора для кухни необходимо учитывать расположение кухонной плиты или размер и расположение вытяжки, если она имеется. Вот рекомендуемые рейтинги CFM для вытяжных вентиляторов кухонной плиты

.

Согласно эмпирическому правилу, на каждые 10 000 БТЕ диапазона рекомендуется не менее 100 кубических футов в минуту. Таким образом, если ваш диапазон рассчитан на 50 000 БТЕ, вам следует подумать о приобретении вентилятора с производительностью не менее 500 кубических футов в минуту.

Срок службы вентилятора:

Ищите вентилятор со сменными деталями и постоянной смазкой. Вентилятор, пригодный для непрерывного использования, всегда предпочтительнее и означает, что использовались прочные и качественные детали. Будьте готовы платить больше за качественный вентилятор.

Определение длины канала вентилятора:

Воздуховоды могут повлиять на работу вентилятора. Неизолированные, малогабаритные или провисшие гибкие воздуховоды, неэффективные или грязные обратные клапаны и вытяжные жалюзи могут сократить номинальный воздушный поток более чем на 50 процентов.

Сплошной гладкий алюминиевый воздуховод является лучшим, но не самым простым в установке.Сплошной воздуховод обеспечивает лучший воздушный поток благодаря низкоомному (гладкому) вытяжному каналу.

Вторым после сплошного воздуховода будет гибкий алюминий. Загерметизируйте стыки и изолируйте участки, которые проходят через неотапливаемые помещения. Следуйте инструкциям производителя по установке воздуховодов.

Все вентиляторы поставляются с инструкциями, в которых указано, какой длины может быть ваш воздуховод. Постарайтесь расположить установку с минимальным количеством поворотов и избегайте углублений, где влажный воздух может конденсироваться и накапливаться, вызывая скопление. Одна вещь, которую люди не понимают, заключается в том, что каждый изгиб или поворот на девяносто градусов равнозначен добавлению 15 футов воздуховода к сопротивлению воздушному потоку. Постарайтесь свести их к минимуму в своей установке.

Выберите место для вытяжного зонта, где он не вызовет повреждений от влаги на внешних поверхностях. Внутри дома софит НЕ является подходящим местом для вытяжной вентиляции, удаляющей влажный воздух.

Статическое давление в любом участке воздуховода различается в зависимости от материала воздуховода, количества колен и поворотов, заглушки наружной стены и домкратов и т. д.Ниже перечислены стандартные значения для различных компонентов воздуховода.

Гладкий металлический воздуховод:

Гибкий алюминиевый воздуховод:

  • Фактическая длина воздуховода x 1,25 (для воздуховода диаметром 4 дюйма)
  • Фактическая длина воздуховода x 1,50 (для воздуховода диаметром 6 дюймов)

Изолированный гибкий воздуховод:

  • Фактическая длина воздуховода x 1,50 (для воздуховода диаметром 4 дюйма)
  • Фактическая длина воздуховода x 2,00 (для воздуховода диаметром 6 дюймов)

Заглушки для стен и крыши:

  • 30 футов на каждую заглушку (для воздуховода диаметром 4 дюйма)
  • 40 футов для каждой крышки (для воздуховода диаметром 6 дюймов)

Отводы и повороты:

  • 15 футов на каждый (для воздуховода диаметром 4 дюйма)
  • 20 футов на каждый (для воздуховода диаметром 6 дюймов)

Элементы управления вентилятором:

Установите переключатель таймера и убедитесь, что вы его используете. Выключатели таймера можно оставить включенными после того, как вы закончите, и они обеспечат работу вентилятора за счет вытяжки воздуха из помещения или влажного воздуха

.

Переключатель с таймером позволяет указать время работы или максимальные уровни влажности, которые предпочтительнее, чем те, где операция предварительно установлена ​​производителем. Используйте отложенное отключение вентилятора, чтобы вентилятор продолжал работать в течение 15–20 минут после того, как вы покинете помещение.

Вытяжной вентилятор и вытяжка Aubrey


Почините свой старый вентилятор для ванной комнаты Aubrey с помощью лучших запасных частей.Если нет, замените вентилятор Aubrey на тихий и мощный вентилятор серии Delta. Значительно уменьшите шум в своей ванной и наслаждайтесь чем-то новым.

В предыдущие годы Aubrey был ведущим брендом вытяжек и вытяжных вентиляторов. Их вытяжные вентиляторы для ванных комнат были мощными и относительно энергоэффективными. Большинство вытяжных вентиляторов Aubrey также были стильными с уникальными решетками. Со временем появились новые компании и создали конкуренцию на рынке. В результате несколько лет спустя Обри больше не мог оставаться в бизнесе и продался Nutone.Производство продукции Aubrey было немедленно прекращено, а поставки запасных частей были ограничены.

После многих лет эксплуатации вытяжные вентиляторы и вытяжки изнашиваются, и для поддержания их работоспособности требуется замена деталей. Наиболее распространенными запасными частями для старых продуктов являются грили и двигатели. Поскольку продукты Aubrey устарели более 15 лет назад, большая часть запасных частей больше не существует или имеется в ограниченном количестве. К счастью, мы нашли последний оставшийся запас запасных частей Обри.

Недавно добавленный список деталей Aubrey

В приведенном ниже списке показаны самые последние добавленные детали Aubrey. Этот список время от времени будет меняться по мере обнаружения новых запасов. Важно отметить, что подавляющее большинство запасных частей больше не доступны.

Модель

Название детали

Номер детали

Цена

Обри 7312

……Замена двигателя……

……S02200-18……

18,87 $


Обри 7039


Колесо вентилятора

С06226-00

4 доллара.52


Обри 7564

Замена двигателя

С02200-57

26,86 $


Обри 7560

Замена двигателя

С02200-42

24 доллара. 85


Обри 7345

Нагревательный элемент

С02110-02

7,65 $

Как найти нужную деталь?

Чтобы найти подходящую запасную часть Aubrey , вы должны сначала точно знать, какая часть сломана.После того, как вы найдете сломанную деталь, , нажмите здесь, чтобы найти вашу модель Aubrey на нашем сайте запасных частей. Как только вы найдете свою модель, нажмите на нее, чтобы просмотреть доступные запасные части. Затем найдите свою деталь на «диаграмме разбивки деталей» и запишите соответствующий номер детали. Если искомая деталь все еще доступна, она будет указана под диаграммой разбивки деталей. Мы прекрасно понимаем, что некоторые из этих диаграмм могут быть сложными и запутанными. Чтобы помочь вам быстро найти то, что вы ищете, наши высококвалифицированные технические специалисты ждут вашего звонка по бесплатному номеру 866. 368,8663

Рекомендуемый список недорогих вентиляторов для ванной, которые легко установить

Ваш вентилятор для ванной Aubrey не подлежит восстановлению? Проблема замены вентилятора в ванной может быть ужасной. Это может потребовать вырезания большего отверстия в потолке, установки новой системы воздуховодов и, возможно, даже

новые силовые кабели. К счастью, технологии значительно продвинулись вперед, и установка вентилятора в ванной комнате стала чрезвычайно простой.

Серия Delta — это идеальные вентиляторы , которые заменят ваш старый вентилятор Aubrey для ванной комнаты .Delta предлагает передовые технологии модернизации, которые обеспечивают простую и быструю установку. Эти модели спроектированы таким образом, чтобы их мог легко установить любой человек без опыта. Уникальный бесщеточный двигатель постоянного тока в продуктах Delta обеспечивает большую мощность и почти бесшумен. Просмотрите наш рекомендуемый список ниже и найдите вытяжной вентилятор, который лучше всего подходит для вас.


Имя

Характеристики

Цена

Вентилятор и светильник для ванной комнаты Delta GBR80L

Бесщеточный двигатель постоянного тока, 0.8 Sones, датчик влажности, 80 CFM…

… 90,91 $ …

Вентилятор для ванной комнаты Delta SLM50B

Бесщеточный двигатель постоянного тока, 0,8 Сона, 50 кубических футов в минуту

…$30,30

Вентилятор для ванной Delta GBR80HL

80 CFM, Датчик влажности, Бесколлекторный двигатель постоянного тока, 0,8 Сона, Свет

…129,03$

Вентилятор для ванной комнаты Delta RAD80L с подсветкой и обогревом

Бесщеточный двигатель постоянного тока, 0,8 сона, 80 куб. футов в минуту, свет, нагревательный элемент

…$93,84

Вентилятор для ванной Delta SLM70

0,8 Сона, 70 кубических футов в минуту, бесщеточный двигатель постоянного тока, низкопрофильный

…$44,97


Как установить новый вентилятор для ванной?


Сложность установки может увеличиваться или уменьшаться в зависимости от дополнительных действий, необходимых для установки вентилятора. Однако общая сложность обычно очень низкая. Поскольку эти устройства просты в установке, наше краткое руководство поможет вам в установке.

Руководство по установке состоит из нескольких простых шагов:

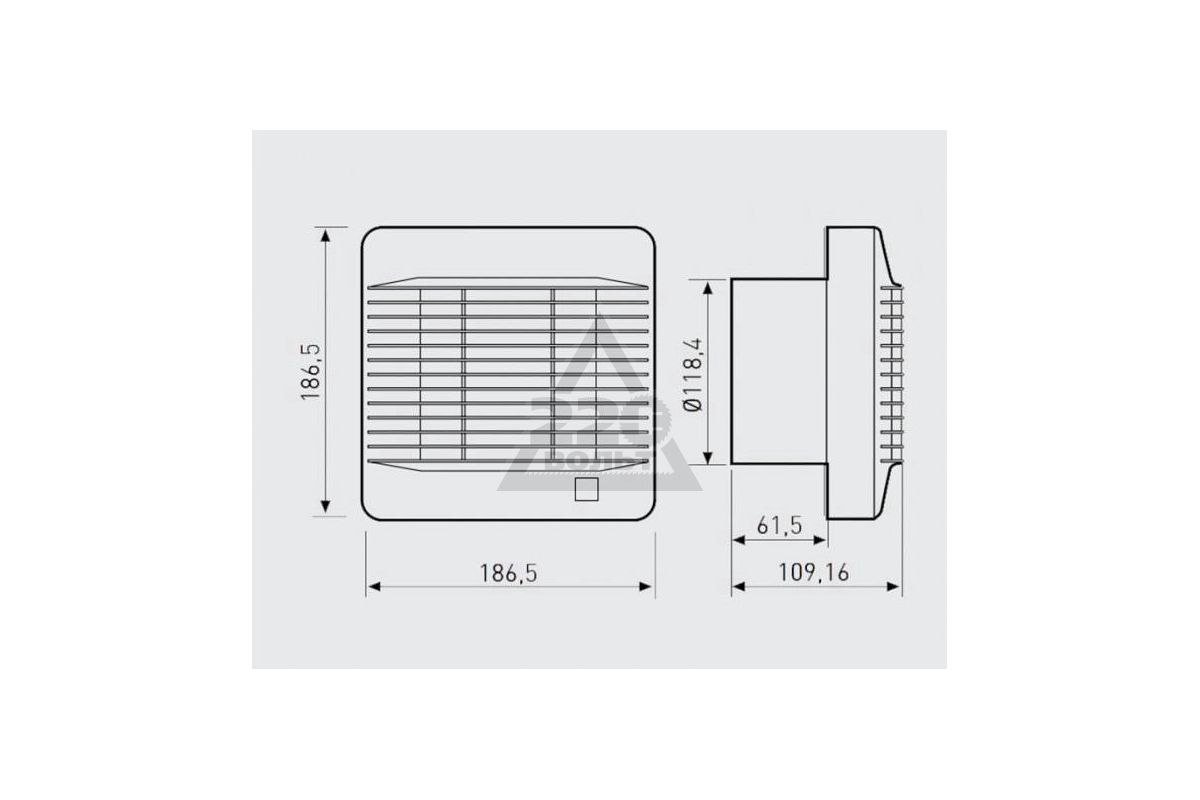

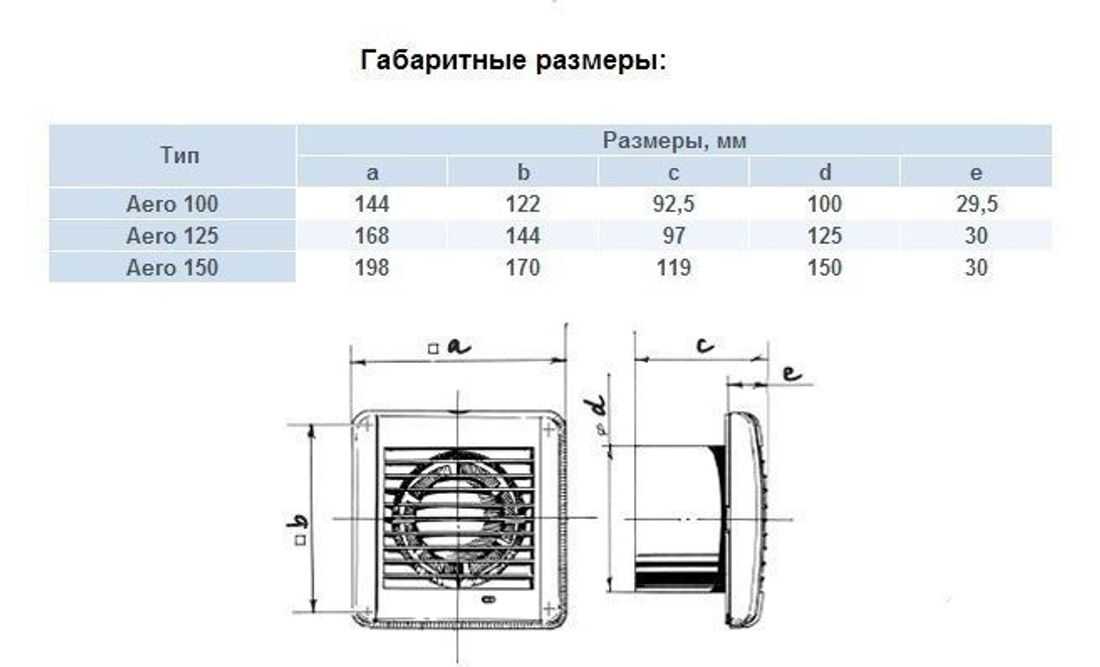

Шаг первый: Найдите точные размеры устройства в руководстве по установке.(Примечание: фактический размер корпуса меньше размера решетки)

Шаг второй: Измерьте стену и отметьте точное количество места, необходимое для установки нового блока. Если существующее отверстие больше нового вытяжного вентилятора, следует обратиться к специалисту по установке.

Шаг третий: Вырежьте отверстие в стене по отметкам.

Шаг четвертый: Закрепите корпус, вставив соответствующие винты и болты.

Шаг Пять: Подсоедините кабель питания к устройству (дополнительную информацию см. в руководстве по эксплуатации).

Шаг шестой: Прикрепите решетку

Список недавно добавленных моделей Aubrey

561, 562, 565, 859, 861, 862, 7001, 7002, 7037, 7038, 7039, 7100,7101, 7150, 7201, 715, 715, 416, 734 7550, 7560,7563, 7565, 7585, 7568, 7620, 7650, 7661, 7655, 7659, 8861, 8862, 9006, 7555IC, 7558Вт, 7618Вт

Дополнительные ресурсы:

Эта запись не была размещена ни в одной категории.

Как предотвратить капание воды с вытяжных вентиляторов в холодную погоду

C. Дуайт Барнетт | | Служба новостей Tribune

В: В холодную погоду из вытяжных вентиляторов в ванных комнатах капает вода. Воздуховоды выполнены из металла и соединены вместе, образуя один воздуховод, который проходит через крышу и выходит наружу. Около трех лет назад у меня была установлена ​​новая крыша с коньковой вентиляцией, и с тех пор эта проблема развилась. Раньше у меня был крышный вытяжной вентилятор. Как я могу остановить эту утечку?

A: Влага от вентиляторов ванны конденсируется внутри труб в холодную погоду и стекает обратно через вентиляторы.Я не думаю, что добавление ребристого вентиляционного отверстия вместо вентилятора с принудительной вентиляцией имело бы какое-либо значение.

Вентилятор обычно не работает зимой. Возможно, вы захотите проверить, закрыли ли кровельщики отверстие, через которое вентиляторы выходили через крышу. Вентиляторы для ванн и вентилируемые кухонные вытяжки должны выпускаться наружу через металлическую трубу либо через крышу, либо через боковую стенку наружу.

Вытяжные вентиляторы для ванных комнат не могут заканчиваться на чердаке или выходить в область потолка (навес), где скопление влаги может вызвать плесень и гниение.Слишком много раз я видел повреждения настила крыши из-за неправильной вентиляции вентиляторов. Влажность также проникает в изоляцию чердака, создавая идеальную среду для появления плесени и пятен на потолке.

Каждый вентилятор должен иметь отдельный выход наружу. Отдельные трубы не следует соединять вместе, потому что один вентилятор может нагнетать влажный воздух через вентиляционную трубу к вентилятору другой ванной комнаты. Большинство вентиляторов для ванных комнат имеют одностороннюю задвижку, так что воздух выходит, а не входит, но задвижка может застрять в открытом положении из-за скопления грязи и ворса.Трубы в чердачном помещении необходимо утеплить, чтобы замедлить процесс образования конденсата.

В дополнение к вашему вопросу о вытяжных вентиляторах, в большинстве домов есть либо вентилируемые, либо невентилируемые вытяжки. Если вытяжка имеет вентиляцию и открыта на чердак, горящий жир естественным образом может попасть через жирную трубу на чердак.

Если в вашем доме есть вентилируемая вытяжка, убедитесь, что вытяжка выходит через крышу с помощью вентиляционного патрубка, предназначенного для этой конкретной вытяжки.

С.Дуайт Барнетт является сертифицированным главным инспектором Американского общества домашних инспекторов. Пишите ему с вопросами по благоустройству дома в C. Dwight Barnett, Evansville Courier & Press, P.O. Box 268, Evansville, IN 47702 или по адресу [email protected]

Как проверить вентилятор в ванной

Роб Робиллард — корреспондент Globe

25 мая 2017 г. 00:00

Q. Вентиляторы в ванной в нашем доме должны выходить через потолок, но мы думаем, что большая часть выхлопа остается на чердаке.Есть вытяжные трубы для вентиляции софитов. Чердак используется только для хранения и имеет фанеру в качестве пола на части пространства. Остальное покрыто рыхлым утеплителем. У нас есть коньковые вентиляционные отверстия, торцевые вентиляционные отверстия и боковые софиты. Мы добавили вентиляцию конька, когда заменили крышу. Выхлопные трубы, вероятно, толкаются, когда мы заносим вещи на чердак и выносим из него. Как лучше всего обеспечить выход выхлопных газов из софита?

КЭРОЛАЙН

A. Сначала проверьте вентилятор на всасывание.Включите его, затем возьмите лист бумаги для принтера и держите его на ладони рядом с вентилятором. Если двигатель вашего вентилятора работает правильно, он подтянет бумагу к решетке и удержит ее там. Во-вторых, с включенным вентилятором выйдите на улицу и посмотрите на вытяжку. Заслонка открыта? Не блокирует ли что-нибудь крышку капота (пчелы, птичьи гнезда и т. д.). В-третьих, убедитесь, что вентиляционные трубы на чердаке подсоединены и прямые. Гибкие пластиковые и алюминиевые вентиляционные шланги могут перегибаться, сгибаться или сдавливаться. Я бы заменил любой гибкий шланг на сплошной алюминиевый трубопровод, если это возможно. Сплошная труба намного долговечнее. Если вы беспокоитесь о повреждении трубы, вы всегда можете сделать фанерное покрытие, чтобы защитить ее.

Дорогой Роб

От Мардж из Ньюберипорта: Спасибо за замечательную и своевременную статью об очистке кухонных шкафов («Спросите плотника: советы по удалению грязи с кухонных шкафов», 14 мая). Я смотрела на наши, и после того, как я прочитала вашу статью своему мужу, он сказал: «Я уберу шкафы в качестве подарка вам на День матери». Итак, еще раз спасибо.Сейчас он усердно работает на кухне с вашим рецептом.

Читатели отвечают на вопрос о запахах при приготовлении пищи («Спросите плотника: советы по избавлению от текстурированных потолков, запахов при приготовлении пищи», 7 мая):

От Дома в Конкорде: Проверка дверцы воздуходувки, хотя и немного дорогая, должна точно определить утечки воздуха между блоками и источник запахов приготовления пищи. Конечно, попадание в общую зону для тюленей может быть еще одним дорогостоящим мероприятием.

От Крейга Робсона из Ипсвича: Я подозреваю, что вентиляционные трубы капота могут быть связаны вместе перед выходом.Вы можете заглянуть на чердак, если он доступен. Вы также можете попробовать включить вытяжку, чтобы увидеть, устраняет ли это запах, когда сосед готовит.

От Майка (сообщество не указано): Вы правильно заметили, что изоляция из стекловолокна и целлюлозы не препятствует движению воздуха. Чтобы более успешно контролировать воздух в квартире, первым шагом является устранение утечек воздуха. Владелец должен обратиться в Mass Save, чтобы найти компанию, специализирующуюся на герметизации воздуха, и попросить их заняться общей стеной.Домовладелец также может включить каждый вентилятор — вытяжку для ванны, кухни и сушилку — когда сосед не готовит, и попытаться обнаружить источники движения воздуха. Их следует заделать герметиком и пенопластом. Следующий шаг — перестать заставлять квартиру владельца сосать воздух у соседей по:

■ Установка вентиляции с рекуперацией тепла (HRV) или вентиляции с рекуперацией энергии (ERV) вместо вытяжек бани;

■ Добавление пути подачи, такого как циркулятор воздуха, к системе отопления, вентиляции и кондиционирования воздуха;

■ Подпитка выхлопных газов владельца (осушитель может использовать 200-300 кубических футов в минуту, вытяжка 100-500).

Leave Comment

Ваш адрес email не будет опубликован.
