Железобетонное кольцо для колодца размеры: Кольца бетонные для канализации и колодца- вес и размер

Содержание

Кольца, крышки, днища | PSK-SK.ru

Маркировка пример:
КС 15-9
КС — кольцо стеновое
15 — внутренний диаметр кольца в дм
9 — высота кольца в дм

КОЛЬЦО СТЕНОВОЕ КОЛОДЦЕВ, ГОСТ 8020-2016
Наименование изделия D внеш, мм D внутр, мм высота, мм объем,  м³ вес, т БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС
КО 6 кольцо опорное 840 580 70
0,02
0,05 495 475
КО 1 900 600 100 0,046 0,084 1195 1095
КС 7-3 840 700 290 0,5 0,14 1175 995
КС 10-3 1160 1000 290 0,079 0,2 1395 1295
КС 10-6 1160 1000 590 0,16 0,4 2495 2095
КС 10-9 1160 1000 890 0,242 0,6 3195 2850
КС 15-6 1680 1500 590 0,3 0,75 3695 3295
КС 15-9 1680 1500 890 0,44 1,1 4795 4295
КС 20-9 2200 2000 890 0,77 1,93 7595 6895
КС 20-6 2200 2000 890 0,51 1,28 6895 6195
КС 25-3 2750 2500 300 0,29 0,7 8995 8195
КС 25-6 2750 2500 600 0,58 1,4 16995 15795
КС 25-9 2750 2500 900 0,88 2,2 21995 19995
КС 25-12 2750 2500 1200 1,15 2,8 22995 20995
ПЛИТА ДНИЩА КОЛОДЦЕВ, ГОСТ 8020-2016, чертеж ООО «ПСК»
Наименование изделия D внеш, мм D внутр, мм высота, мм объем,  м³ вес, т БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20% НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС
ПН 10 1160 1160 150 0,16
0,32
2195 1995
ПН 10 по ГОСТ 1500 1500 100 0,18 0,45 2595 2395
ПН 15 1680 1680 150 0,33 0,75 3995 3695
ПН 15 по ГОСТ 2000 2000 120 0,38 0,95 5295 4895
ПН 20 2200 2200 160 0,57 1,1 9595 8795
ПН 20 по ГОСТ 2500 2500 120 0,59 1,48 10995 9995
ПН 25 2750 2750 180 1 2,4 18995 17795
ПН 25 по ГОСТ 3000 3000 160 1,14 2,8 19995 17995
Д 25-20 3000 2500 120 0,9 2,25 16995 16995
Д 25-25 3000 3000 140 1,26 3 26995 26995
Д 30-20 3500 2500 120 1,05 2,62 18995 18995
Д 40-30 4500 3500 150 2,36 5,9
45995
45995
Д 45-40 5000 4500 150 3,38 8,4 65995 65995
ПЛИТА ПЕРЕКРЫТИЯ КОЛОДЦЕВ, ГОСТ 8020-2016
Наименование изделия D внеш, мм D горла колодца, мм D отв, мм высота, мм вес, т БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20% НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС
ПП 7-1 840 - - 70 0,09 1195 995
1ПП 10-1 1160 1000 700 150 0,25 1895 1750
1ПП 15-1 1680 1500 700 150 0,68 4595 4095
1ПП 20-1 2200 2000 700 160 1,38 8395 7695
1ПП 10-2 1160 1000 700 150 0,25 2195 1950
1ПП 15-2 1680 1500 700 150 0,68 4795 4295
1ПП 20-2 2200 2000 700 160 1,38 9395 8495
1ПП 25-2 2750 2750 700 180 2,4 17995 16795
2ПП 15-1 1680 1500 700 150 0,68 4695 4195
2ПП 15-2 1680 1500 700 150 0,68 4995 4495
2ПП 20-2 2200 2000 700 160 1,38 9495 8595
2ПП 25-2 2750 2750 700 180 2,4 18995 17795
3ПП 15-1 1680 1500 1000 150 0,53 4795 4295
3ПП 15-2 1680 1500 1000 150 0,53 5195 4595
3ПП 20-1 2200 2000 1000 160 1,2 8995 8195
3ПП 20-2 2200 2000 1000 160 1,2 9795 8995
4ПП 10-1 (дождеприемник) 1160 1000 800/400 150 0,25 2895 2495
4ПП 20-1 2200 2000 700 160 1,28 9195 8395
4ПП 20-2 2200 2000 700 160 1,28 9995 8995
*возможно изготовление крышки любых размеров, с нестандартным отверстием

Кольца железобетонные колодезные или кольца стеновые КС предназначены для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей. Кольца железобетонные применяются так же для монтажа смотровых, водоотводных, канализационных колодцев. При устройстве колодцев применяются днище колодцев и крышки колодцев Кольца железобетонные изготавливают из тяжелого бетона с применением армирующих сеток. Железобетонные колодезные кольца широко используются в строительстве. Их применяют для монтажа различных систем коммуникаций: канализационных, газопроводных, дренажных, сетевых и водопроводных колодцев. Также устанавливают при строительстве септиков — сооружений для очистки сточных вод. Используют для возведения колодцев и скважин в частном секторе. Кроме этого, стеновые кольца используются для строительства туннелей для последующей прокладки в них телефонных кабелей, тепло- и электросетей.

Кольцо опорное КО-6 — обязательная составляющая, без которой строительство круглых подземных колодцев не допустимо. Изготавливаются из тяжелого бетона B15, что обеспечивает прочность и долгую эксплуатацию. Основные свойства КО-6 — опора для колодезного люка, перекрытие колодца, защитные функции. При устройстве железобетонных колодцев на магистралях и автодорогах, когда необходимо чтобы поверхность сооружения и дорожного покрытия совпадали между собой, также применяется кольцо опорное КО-6, а в него устанавливается люк. Часто опорные кольца используются при строительстве городских коммуникаций и сетей, дренажных систем, а в домашнем хозяйстве — для питьевых колодцев и выгребных ям. Кольцо устанавливается прямо на грунт или вровень с поверхностью. Кольцо опорное КО-6 нередко называют горловиной, изготавливаются согласно ГОСТ 8020-90 и серии 3.900-1-14.

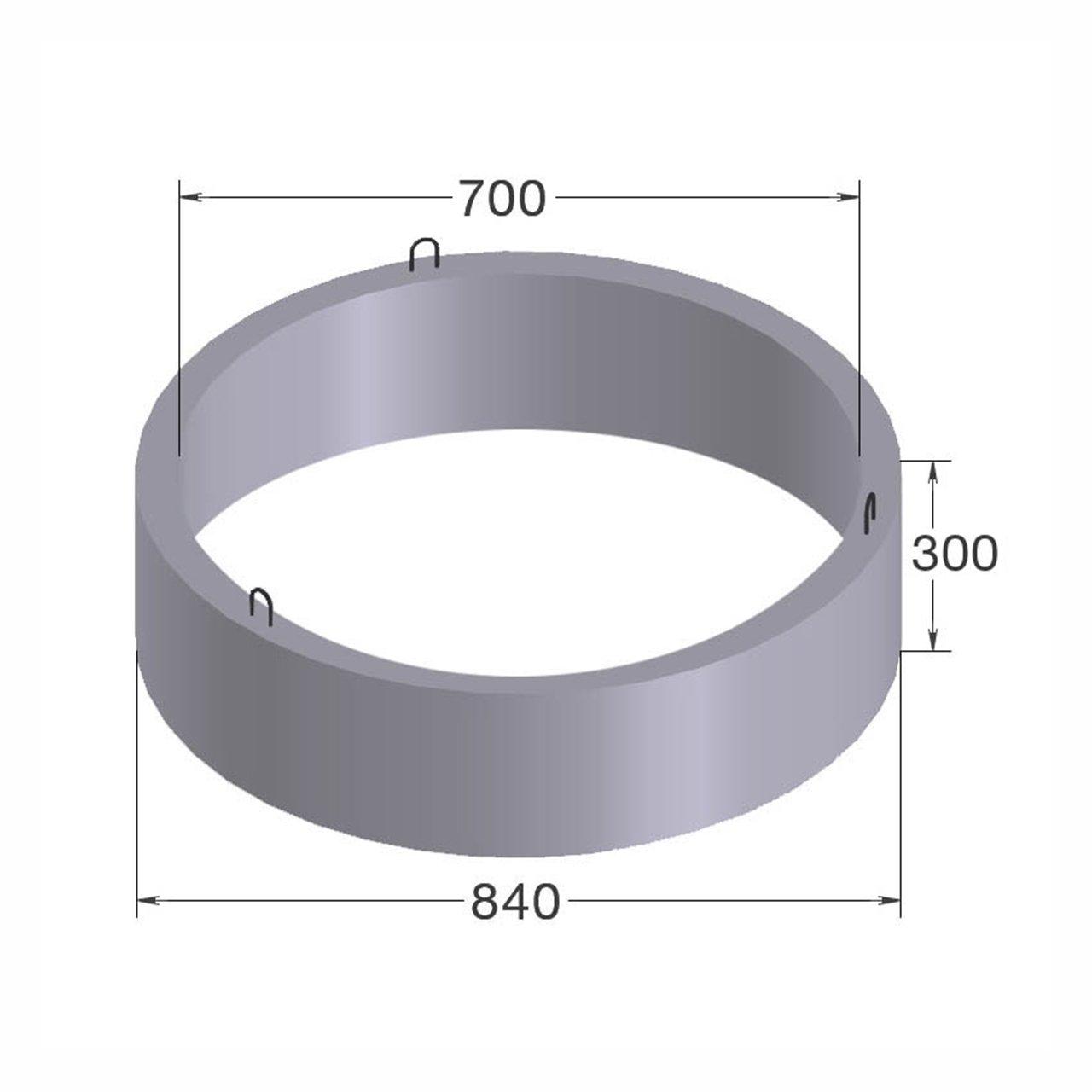

Кольцо стеновое колодцев КС 7.3 применяется как основа для строительства подземной части колодцев, различных коммуникаций, сооружения горловины и ствола колодца путем сборной конструкции. Связка колец производится при помощи цементного раствора. Подъем изделия осуществляется за петли, вмонтированные в процессе изготовления, что заметно уменьшает время на возведение колодца. В процессе строительства колодца из кольца КС 7-3 в стенки или стыки колец монтируются скобы или лестница для удобства спуска и подъема. Диаметр отверстия кольца 700 мм, чтобы при необходимости внутрь мог проникнуть человек. ООО «ПСК ПРОФИТ» производит прочные кольца колодцев КС 7-3 из железобетона.

Вместе с кольцами КС применяются плиты днищ и плиты перекрытий (крышки) колодцев. Днища предотвращают заиливание колодца и попадание сточных вод в водоносный слой. Как и кольца днища колодцев могут использоваться в сухих, мокрых и просадочных грунтах. Днища колодцев целесообразно устанавливать в септиках закрытого типа, для предотвращения попадания сточных вод в водоносный слой. Днища колодцев производятся по типоразмерам и стандартам, соответствующим размерам колодезных колец КС.

Учитывая тот факт, что днище колодца должно выдерживать вес всей конструкции (всех колец и крышки) при их производстве также используется тяжелый бетон. Днища производятся методом вибропрессования, что позволяет получить ровную поверхность для идеального примыкания днища к стеновым кольцам Крышки колодцев устанавливаются на любую колодезную систему во избежание случайного падения человека и загрязнения воды. Крышка должна надежно закрывать шахту колодца, быть целостной и прочной, способной выдержать серьезные нагрузки (наезд автомобиля).

Обращаем внимание,
что железобетонные кольца, несмотря на
то, что произведены из железобетона — достаточно хрупкий груз, требующий
аккуратной погрузки, перевозки и
выгрузки. Наша компания предлагает
доставить кольца, крышки, днища ЖБИ на
ваш объект бортовыми площадками,
гарантируя полную сохранность изделий.

Оформить заказ вы можете оставив заявку
на эл. почту: [email protected]

Бетонные кольца и крышки для колодцев

Для заказа колец для колодцев с доставкой по Ульяновску, оставьте заявку на сайте или свяжитесь с нашими менеджерами по телефону +7 (8422) 74-91-11

Кольца для колодца – готовое изделие, используемое при возведении сборных подземных конструкций. Представляют собой тяжелые бетонные конструкции круглого сечения определенного размера. При изготовлении изделия используется специальная круглая форма, куда помещают арматуру, а затем заливают бетоном.

Кольцо ЖБИ применяется при строительстве тоннелей для различных инженерных коммуникаций (водопроводов, газопроводов), оборудовании скважин частных и коммунальных колодцев, септиков. В процессе изготовления используется бетон особой прочности (чаще всего М200), обладающий водонепроницаемостью, стойкостью к воздействию природных явлений и армированный стальными прутами с антикоррозийной обработкой, что обеспечивает надежность и долговечность возводимых конструкций.

Крышка для колодца – железобетонное изделие округлой формы, применяемое наряду с кольцами при строительстве тоннелей для проведения различных коммуникаций (водопровод, газопровод, канализация), подземных сооружений. Используется для закрытия ствола колодца с двух противоположных сторон. Обеспечивает дополнительную прочность всей конструкции. Изготовлена, из высокопрочного, морозостойкого бетона и обработанной антикоррозийным составом арматуры.

В крышках для колодцев предусмотрено ассиметричное отверстие для тяжелого металлического люка. С помощью люка обеспечивается доступ в различные подземные коммуникации для проведения ремонтных, сервисных работ и технического обслуживания.

В нешем ассортименте представлены изделия следующих размеров: 1, 1,5, 2 м. Вся продукция произведена в полном соответствии со стандартом ГОСТ.



Преимущества работы с нами:

  • возможность ускоренной доставки;
  • представленная продукция только высокого качества;
  • гарантированная на кольцо для колодца цена оптовая;
  • всегда в наличии строительные материалы и продукция всех востребованных размеров.

БЕТОННЫЕ КОЛЬЦА ДЛЯ КОЛОДЦА ВОДОСНАБЖЕНИЯ ДОМА

При производстве бетонных изделий на предприятиях используются ГОСТы, которые стандартизируют процесс и позволяют потребителю контролировать качество покупаемых им изделий. Например, в ГОСТе, который регламентирует производство бетонных колец, четко прописаны все нормативы на бетонные кольца для колодца – размеры, вес, марка бетона и так далее.

И если владелец загородного домовладения планирует обустройство колодца, в его распоряжении есть документ, который поможет ему правильно выбрать бетонные изделия. Чтобы выполнить данное сооружение, подрядчик или владелец может выбирать варианты колец в диапазоне от 70 до 200 сантиметров. Это позволит обустроить фактически любой колодец для разных нужд – от получения питьевой воды до конечной стадии канализационной очистки.

В основном существует три «потребительских» группы колец:

  • Используемые для газопровода,
  • Используемые для канализации,
  • Подходящие для водоснабжающих колодцев.

Так что в зависимости от назначения, легко можно сделать свой выбор в пользу одного из вариантов. Наиболее распространенная высота кольца составляет 50 сантиметров, но в некоторых случаях приобретаются более габаритные конструкции, с высотой стенок кольца до 1-1,5 метров. При заказе колец на ЖБК или в специализированной торговой точке нужно внимательно изучать маркировку, где четко прописаны все основные параметры.

КАКИМИ БЫВАЮТ КОЛЬЦА ИЗ БЕТОНА ДЛЯ ВОДОПРОВОДА

Когда покупатель выбирает бетонные кольца для колодца, размеры – это не самый главный параметр, который должен его интересовать. Основное — это характеристики материала, из которого выполнена бетонная конструкция. Хорошее колодезное кольцо должно быть:

  • водонепроницаемым,
  • морозостойким,
  • с низким водопоглощением.

В некоторых случаях для сооружения колодцев пользуются железобетонными кольцами, которые армируются стальной арматурой. А в некоторых случая в роли арматуры выступает стеклопластиковый прут или даже пластиковая сетка. Такие изделия можно использовать в случае, когда колодец:

  • Канализационный,
  • Сетевой,
  • Дренажный,
  • Газопроводный,
  • Водопроводный.

Также строители всех мастей, которые занимаются земляными работами, пользуются неармированными стеновыми кольцами, являющимися универсальными и подходящими для реализации различных видов конструкций. Для некоторых видов колодцев применяют колодезные кольца со специальными замками, со сплошным дном, а также с закладными элементами под различные крепежи.

Кроме этого, по заказу потребителя могут быть выполнены кольца с проемами и отверстиями как круглыми, так и прямоугольными. Это очень удобно при монтаже таких специализированных систем, как септики, состоящие из двух и трех бетонных колодцев.

АРМИРОВАННЫЕ КОЛЬЦА

Как уже упоминалось выше, наибольшей прочностью и долговечностью отличаются армированные бетонные кольца для колодца, размеры которых могут быть стандартными или же они выполняются по специальному заказу.

Армирование позволяет сделать стенки бетонного изделия минимально возможной толщины. При этом значительно снижается вес изделия, а значит, и расходы по его производству, перевозке и установке в месте монтажа.

Для примера, неармированное кольцо требуемой прочности по ГОСТу должно было бы иметь толщину стенок в 45 сантиметров. Представьте, сколько бетона ушло бы на производство такого кольца, и какой потребовался бы кран для его монтажа.

Сейчас все большее распространение получают так называемые «фибробетонные» конструкции, когда бетон армируется пластиковой арматурой. Для тех случаев, когда несущая способность конструкции некритична (а колодезные кольца как раз и есть пример такого случая) применение фиброарматуры в виде прутков или в виде профилированной сетки обеспечивает достаточную прочность изделию наряду с кардинальным снижением веса.

При использовании фибробетонных колец отпадает необходимость в использовании тяжелой грузовой техники и отдельного автокрана. Такое изделие достаточно погрузить на небольшой бортовой грузовик, оснащенный манипулятором. На месте монтажа небольшая машина при помощи манипулятора устанавливает такие кольца в колодец.

Конечно, кольца из фибробетона стоят чуть дороже, чем железобетонные, поскольку пластиковая арматура дороже, чем стальная. Да и толщину стенок приходится делать чуть толще по причине меньшей жесткости пластиковой арматуры.

Зато экономия на транспорте и автокране позволяет использовать именно этот вариант владельцам частных домов. Ведь всякий хозяин, который самостоятельно считает смету своей стройки, заинтересован в том, чтобы построить дом с наименьшими затратами.

ГАБАРИТЫ ЖЕЛЕЗОБЕТОННЫХ КОЛЕЦ

Важную роль в сооружении играет диаметр бетонного кольца для колодца, так как от этого будет зависеть итоговая стоимость изделия и удобство эксплуатации. Нужно сориентироваться в объемах потребляемой воды, и лишь после получения хотя бы приблизительных результатов, приступать к приобретению железобетонных колец. Как вы понимаете, колодец выступает в роли своеобразного «депо», которое накапливает воду для домовых нужд. И если вы спланируете неправильно и выберете слишком малые размеры, то воды может не хватить.

Давайте для примера посчитаем, каким может быть объем запаса воды в колодце при малом притоке и постоянном дебите.

Например, вы выбрали для колодца кольца диаметром 1 метр. Ваш колодец состоит из восьми таких колец с высотой по 0,5 метра. Вода стоит на четвертом кольце. Это значит, что ваш запас воды примерно равен 2 тоннам. Если учесть, что выкачивать всю воду из колодца нельзя, то в вашем распоряжении примерно 1 тонна чистой воды.

Много это или мало? Нормативы по расходованию воды составляют примерно 200 литров в сутки на одного проживающего в доме человека. Сюда входи не только вода для ванной, но и вода для посудомоечных и стиральных машин, вода для туалета и прочих бытовых нужд. Таким образом, запаса воды в 1 тонну теоретически хватает для семьи из 5 человек на 1 сутки. Хорошо, если приток воды в колодец достаточен. А если нет?

Получается, что прежде чем приобретать кольца для колодца, стоит провести изыскания на участке и установить, насколько большим будет приток воды в ваш колодец при планируемой глубине и установленном месте копки. В этом вам помогут сотрудники специализированных организаций, которые могут проводить гидрологические изыскания в вашем районе, а также конторы, занимающиеся бурением скважин. И пусть их услуги стоят денег, но переделка уже обустроенного колодца будет стоить гораздо дороже.

Если планируется сборная конструкция, то можно выбрать вариант нижнего кольца с днищем, а также стеновых элементов и крышки люка, защищающего внутреннее пространство. Когда подбирается диаметр бетонного кольца для колодца, все сборочные единицы должны обладать одинаковыми габаритами и плотно соединяться между собой. Это значит, что их торцевые поверхности должны быть гладкими, без заломов, без серьезных дефектов. Также все торцы изделий должны быть строго параллельными, без перекосов.

Определить диаметр кольца для колодца, стандарт для которого установлен ГОСТом для производителя можно быстро и точно по специальной таблице, где перечисляются габаритные размеры, в том числе указывается масса изделия. Достаточно совместить маркировку выбираемого изделия с табличными значениями, чтобы получить оптимальный результат. Зная такие параметры, как вес бетонного кольца для колодца, его диаметр, высоту и толщину стенок, можно с высокой точностью вычислить количество требуемых элементов и общую стоимость конструкции.

АКСЕССУАРЫ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОЛОДЦЕВ

Когда известен вес бетонного кольца для колодца и габаритные размеры, нужно грамотно подобрать фасонные изделия и различные крепежные и соединительные элементы, которые могут потребоваться для качественной сборки приобретенных частей. В хорошем функциональном колодце должно быть прочное бетонное дно, чтобы исключить попадание в пространство дополнительной влаги из грунта и препятствовать дополнительным воздействиям.

В таком сооружении будет удобнее работать и производить профилактическое обслуживание. Также способствуют дополнительной прочности и долговечности конструкции механические замки, предусмотренные в некоторых типах бетонных колодцев. Таким образом, обеспечивается высокая водонепроницаемость, и исключается смещение отдельных элементов от основной вертикали сооружения.

5. Скважины большого диаметра

5. Скважины большого диаметра



5,1 Обоснование строительства скважин большого диаметра
5. 2 Размеры для скважин большого диаметра
5,3 Земляных работ
5,4 Футеровка котлованов
5,5 Оборудование для подъема и опускания материалов
5.6 Формы
5.7 Бетонные работы
5.8 Безопасность
5.9 Отделка больших диаметр скважины


Как указано в Таблице 1, скважины большого диаметра имеют некоторые недостатки по сравнению со скважинами малого диаметра, в том числе:

— большие усилия и более длительное время строительства
— большая угроза безопасности во время и после строительства
— сложность предотвращения загрязнения
— обычно более низкая скорость притока для задействованных усилий.

Однако есть обстоятельства, которые делают необходимым строительство колодцев большого диаметра:

и. невозможность приобрести или обслуживать насосы или специальные ковши, необходимые для скважин небольшого диаметра

ii. желание использовать какой-либо тип системы подъема воды, требующий больше места, чем имеется в колодце небольшого диаметра (например, непрерывная цепь и ведра)

iii. желание улучшить или отремонтировать существующие скважины большого диаметра. iv. необходимость хранения воды там, где водоносный горизонт имеет чрезвычайно низкую проницаемость v.недорогая рабочая сила доступна

vi. доступны местные навыки.

Скважины большого диаметра почти всегда имеют круглую форму в горизонтальном сечении. Эта конфигурация (i) делает стороны наиболее устойчивыми во время выемки грунта; (ii) использует наименьшее количество облицовочного материала для данной площади поперечного сечения; и (iii) наилучшим образом использует прочность облицовки каменной кладкой на сжатие. Одним из возможных исключений могут быть колодцы, в которых в качестве облицовки используется горизонтальная деревянная опалубка. В этом случае горизонтальное поперечное сечение будет прямоугольным, предпочтительно квадратным.

Внутренний диаметр колодцев, вырытых вручную, обычно составляет от одного до двух метров. На нижнем пределе небольшой размер выемки обычно затрудняет работу, поскольку должно быть место, по крайней мере, для одного рабочего, его инструментов и ведра, в которое он загружает выкопанный материал. Кроме того, после достижения уровня грунтовых вод цилиндрический кессон обычно опускается внутрь первоначальной шахты, тем самым еще больше сокращая рабочее пространство.

Однако по мере увеличения диаметра достигаются определенные практические пределы, поскольку объем вынутого грунта пропорционален квадрату диаметра, а объем материала, необходимого для выравнивания выемки, примерно пропорционален диаметру.Например, объем материала, извлеченного из колодца диаметром два метра, будет в четыре раза больше, чем объем материала, извлеченного из колодца диаметром один метр. Как следствие, обнаружено, что подавляющее большинство вырытых колодцев имеют диаметр в диапазоне от 1,2 до 1,5 метра (от 4 до 5 футов). Большой размер позволяет одновременно использовать до четырех больших колодцев, если подъемные шкивы расположены правильно.

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды.(а) со стенами из тесаного камня

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды. (б) выемка из выветрившегося гранита

Выемки очень большого диаметра, выполняющие функцию двойного колодца-цистерны, действительно существуют (рис. 43). У некоторых есть лестницы, встроенные в боковые стороны, позволяющие людям спускаться к уровню воды, чтобы окунуться в воду. Однако лестницы обычно используются в основном во время строительства и обслуживания. Строительство таких сооружений не может быть рекомендовано, за исключением очень особых случаев, из-за больших затрат на строительство.Очевидно, неэффективно опускать и поднимать весь вес тела водовоза на поверхность земли с уровня грунтовых вод. Наиболее эффективно просто поднять воду.

Основная цель и проблема выемки — точность, как по местоположению, так и по размерам, то есть центральная линия или ось выемки должны поддерживаться как можно более вертикальными, при этом радиус выемки должен быть как можно точнее относительно оси. Вертикальная точность необходима для предотвращения угловых ошибок и ошибок смещения между последовательными участками футеровки.Радиальная точность необходима, потому что выемка служит внешней формой для облицовки. Если радиус котлована слишком мал, в облицовке образуется тонкое слабое место. Если радиус слишком велик, образуется толстое пятно, расточительное количество материала.

Положение оси можно легко и точно определить в любое время и на любой глубине с помощью отвеса. Линия может быть прикреплена к специальной измерительной штанге с отверстием на каждом конце, которое проходит по диаметру колодца на поверхности земли и проходит через две стальные штанги, надежно вбитые в землю по обе стороны от колодца (Рисунок 44a).Если эту ручку использовать для определения центра скважины в самом начале, она и отвес будут служить для определения оси скважины в любое время, когда она устанавливается на двух стальных установочных штифтах. Если в процессе строительства существует опасность того, что эти колышки будут сбиты вбок, их следует закрепить в бетоне.

Ручные инструменты, используемые на месте, обычно подходят для проведения земляных работ. Это могут быть лопаты, бруски, кирки и мотыги. Иногда ручки укорачивают для использования в ограниченном пространстве.Затем яму выкапывают немного меньшего размера до желаемой глубины, сохраняя дно достаточно ровным. Вынутый грунт помещается в ведро или корзину рабочим, выполняющим копку, и поднимается на поверхность с помощью каната и шкива другими рабочими, которые сбрасывают его на некотором расстоянии от колодца. Это расстояние должно быть достаточно большим, чтобы куча выкопанного материала не превратилась в препятствие и не смыла его обратно в колодец дождем.

После черновой выемки яма аккуратно обрезается до готового размера.Это требует использования отвеса. Один из методов состоит в том, чтобы точно вбить заостренный металлический стержень в центр котлована, как определено отвесом, а затем проверить верх стержня отвесом, чтобы убедиться, что он вертикальный. Верхняя часть стержня должна быть не ниже самой высокой точки, которую нужно обрезать. После установки стержень можно использовать как временную ось. Затем можно использовать калибровочную линейку для проверки радиуса выемки в процессе обрезки. В качестве альтернативы для окончательной обрезки можно использовать небольшой скребок или мотыгу, прикрепленную к цепочке правильной длины, поворачиваемой вокруг осевого стержня.Другой метод — это крест, ножки которого чуть короче желаемого диаметра котлована. Этот крест подвешен к отвесу с помощью петли в его средней точке, так что обе его ножки находятся в горизонтальной плоскости. В стенах котлована аккуратно прорезаны четыре вертикальных паза, чтобы крест мог свободно висеть. Затем обрезка продолжается до тех пор, пока крестовина не будет иметь желаемый зазор в любом положении, когда она подвешена к отвесу. Затем следует тщательно выровнять дно котлована, если предполагается разместить опалубку для облицовки котлована.

Футеровка котлована служит как минимум трем целям:

и. Он защищает рабочих от обрушения во время строительства.

ii. Он стабилизирует стенки колодца, предотвращая отслоение и вымывание материала во время использования, тем самым продлевая срок службы колодца.

iii. Он может предотвратить попадание поверхностных вод и последующее загрязнение там, где вода предназначена для потребления людьми.

Обычно используются три разные системы футеровки (Таблица 3).В одной скважине можно использовать более одной системы в зависимости от встречающихся условий. С каждой системой можно использовать несколько различных типов футеровки.

Система I (таблица 3, рисунок 44) состоит из выемки грунта и точной обрезки одного метра глубины. Рядом с дном котлована добавляется горизонтальная кольцевая канавка, которая затем облицовывается. Затем выкапывается, обрезается и бороздится еще один метр глубины, что полностью подрывает облицовку первого метра. Однако эта футеровка поддерживается за счет того, что она входит в кольцевую канавку.Дополнительная поддержка может быть получена путем забивания коротких отрезков арматурного стержня радиально наружу в стороны выемки с торцами, выступающими в выемку, перед укладкой облицовки. Как только подготовлен второй счетчик, он также облицовывается. Попеременная выемка грунта и футеровка продолжаются вниз до достижения уровня грунтовых вод. На этом этапе необходим другой метод, поскольку присутствие воды и обычная нестабильность насыщенного материала делают этот метод неприменимым.

Самый распространенный метод футеровки — заливка бетона в кольцевое пространство между котлованом и цилиндрической формой. Толщина подкладки варьируется от 5 до 15 см, причем наиболее распространены размеры примерно посередине между двумя крайними значениями. В целом, чем тоньше подкладка, тем больше навыков и внимательности требуется для получения адекватного результата. Перед заливкой важно выровнять форму и тщательно отцентрировать ее по отвесу. Форма сконструирована так, чтобы ее можно было сложить или разобрать для снятия после того, как футеровка наберет достаточную прочность.После первого метра глубина каждой последующей выемки делается на пять-десять сантиметров больше, чем высота формы. Это оставляет пространство между верхом формы и низом ранее отлитой футеровки, через которое бетон может быть помещен позади формы. Впоследствии это пространство необходимо залить бетоном. Хотя теоретически можно выкапывать и облицовывать один метр в день, этого трудно добиться на постоянной основе, особенно на больших глубинах.

Важно обеспечить непрерывность между последовательными заливками.Это может быть обеспечено путем вбивания отрезков арматурного стержня вертикально вниз в дно котлована по его периферии, где будет размещаться облицовка. При заливке футеровки в нее входят верхние половинки стержней. Нижние половинки штанг обнажаются при последующей выемке и становятся частью следующего участка футеровки. Эти стержни обеспечивают непрерывность между соседними участками футеровки.

Там, где формы недоступны, можно установить довольно мелкую сетку из вертикальных и кольцевых арматурных стержней по периферии обрезанной выемки.Затем бетонный раствор затирается в армирующую сетку и разглаживается без помощи формы. Этот метод требует больше человеко-часов, больше навыков и больше арматурного стержня, чем предыдущий, однако хороший каменщик может добиться удовлетворительного результата.

Альтернативный метод — использование кирпича или камня в качестве облицовочного материала. На дно каждого уровня котлована необходимо насыпать железобетонный подоконник или кольцо, на которые кладется кирпичная или каменная кладка. Это кольцо должно хорошо входить в кольцевую канавку вокруг дна котлована, чтобы оно могло поддерживать облицовку над ним после того, как оно будет подорвано.

Этот метод сводит к минимуму необходимое количество бетона, арматурного стержня и формы, но увеличивает количество требуемых человеко-часов и навыков. С помощью такой футеровки также трудно изолировать поверхностные воды.

Предпринимаются некоторые усилия по производству полуколец из стекловолокна, которые можно легко установить вместо бетона. Пока что стекловолокно кажется довольно дорогостоящим и, безусловно, требует сложных технологий производства, которые не всегда доступны там, где необходимы колодцы самопомощи.

Рис. 44 Земляные работы и устройство колодца большого диаметра. (a) выкопайте и подрежьте первый метр, включая опорную канавку.

Рис. 44 Выемка грунта и облицовка скважины большого диаметра. (b) вбейте арматурный стержень в боковые стороны и дно котлована, поместите форму и залейте бетон

Рис. 44 Выкапывание и облицовка колодца большого диаметра. (c) удалите форму и выкопайте и подрежьте следующий метр глубины

Рис.44 Выемка и строительство колодца большого диаметра. (d) забейте арматурный стержень в стороны и дно котлована, поместите форму и залейте бетон

СИСТЕМА I: ПО АЛЬТЕРНАТИВНОМУ ГЛУБИНУ И ЛИНИЙНЫЙ ВАЛ
(перед повторением процесса выкапывается и облицовывается примерно один метр глубины)

Общие ограничения и возможности техники

Тип футеровки

А. Железобетон, монолитный по месту

Б. Бетон, залитый шпателем в арматурную сетку

C. Кирпич или камень. бетонная основа, закрепленная в стороны котлована

Применяется только над уровнем грунтовых вод, так как отсутствие воды и стабильность земляных работ.Должен использоваться вместе с кессонным методом. ниже, чтобы хорошо закончить.

Глубина практически не ограничена.

1. Описание

Бетон заливается в кольцевое пространство, образованное между сторонами котлована. и разборная форма

Уложена достаточно мелкая сетка из вертикального и кольцевого арматурного стержня. вокруг вне раскопа.Бетонный раствор засыпается в сетку. и разглаживается без плесени.

На дно котлована засыпано кольцевое железобетонное кольцо. Его кольцо вставляется в паз за пределами выемки и поддерживает на него кладут вагонку.

2. Требования

Разборная форма, арматурный стержень, бетон.Кольцевая проточка прорезана по периметру за пределами котлована для поддержки футеровки при ее последующем подрыве для дальнейшего углубления.

Пруток арматурный бетонный, опытный каменщик. Кольцевые канавки и / или стержень забивается радиально в стороны выемки, может использоваться для поддержки во время подрыв.

Маленькая форма для бетонного кольца, арматурного стержня, бетона, кирпича или камня.

3. Преимущества

Гладкая, прочная, однородная подкладка. Наиболее часто используемый метод. Высокое мастерство не требуется.

Форма не требуется.

Количество бетона и арматуры, а также размер формы минимизированы.

4.Недостатки

Стоимость пресс-формы.

Требуется больше человеко-часов, навыков и арматурного стержня. Бетон, вероятно, будет быть менее прочным и плотным, чем с плесенью.

Больше человеко-часов, медленнее прогресс, требуется больше навыков. Подкладка наверное не такой прочный, как монолитный бетон. Трудно исключить поверхностную воду.

СИСТЕМА II: ВЫКРЫТЬ К ВОДОСНАБЖЕНИЮ, ЗАТЕМ ПОСТРОИТЬ ОБЛИЦОВКУ ВВЕРХ

Общие ограничения и возможности техники

Тип футеровки

А.Железобетон, монолитный по месту

Б. Кирпич или камень по

C. Деревянные опоры или другие деревянные конструкции

Применяется только над уровнем грунтовых вод, так как отсутствие воды и стабильность земляных работ. Должен использоваться вместе с кессонным методом. ниже, чтобы хорошо закончить.

Глубина практически не ограничена.

1. Описание

Бетон заливается в кольцевое пространство между формой и котлованом. Каждый заливка равна высоте формы и идет снизу к поверхности.

Заливка кольцевого бетонного фундамента на дне котлована и футеровки. лежит на нем.

Бревна или бревна, уложенные горизонтально в прямоугольной выработке (‘бревенчатый домик’ мода). В качестве альтернативы можно использовать вертикальные столбы с разрезным бамбуком, сплетенные горизонтально. вокруг них мода корзины.

2. Требования

Разборная форма, арматурный стержень, бетон.

Бетон, арматурный стержень, кирпич или камень

Подходящая древесина.

3. Преимущества

Минимальные потери времени и материалов, если скважина должна быть заброшена без завершение. Гладкая, прочная однородная подкладка. Не требуется высокого мастерства.

Минимальные потери времени и материалов, если скважина должна быть заброшена без завершение. Количество бетона и арматуры сведено к минимуму,

Минимальные потери времени и материалов, если скважина должна быть заброшена без завершение.Низкая начальная стоимость и трудозатраты.

4. Недостатки

Вал без футеровки — угроза безопасности!
Стоимость пресс-формы-

Вал без футеровки — угроза безопасности!
Для облицовки требуется больше навыков и человеко-часов. Трудно исключить поверхностную воду.

Вал без футеровки Угроза безопасности!
Не исключена низкая жизнь живой поверхностной воды.

СИСТЕМА III: ПРЕДВАРИТЕЛЬНАЯ ЦИЛИНДРИЧЕСКАЯ ФУТБОЛКА ДЛЯ Раковины

Общие ограничения и возможности техники

Тип футеровки

А. Сборный железобетонный кессон

Б.Кирпич или камень на армированном кольце

C. Кессон сборный стальной

D. Вертикальные планки, поддерживаемые внутренними горизонтальными кольцами

Применяется как выше, так и ниже уровня грунтовых вод. (Пористый или перфорированный материал, используемый ниже уровня грунтовых вод, чтобы допустить попадание воды.) Может использоваться исключительно или в сочетании с вышеуказанными методами.

Глубина обычно ограничивается трением по сторонам до 5-10 диаметров.

1. Описание

Кессон цилиндрической формы имеет в нижней части переднюю кромку. Он может состоять из двух или несколько секций, надежно скрепленных между собой или может быть монолитным, выполненным заливки.

Режущее кольцо изготовлено из сборного сплава и опущено на дно.Кессон стоит на приколе звенеть. Могут использоваться специальные блоки, чтобы арматурный стержень мог проходить сквозь их для дополнительной силы.

Цилиндрическая сталь с режущей кромкой внизу и необходимой арматурой ребра.

Доски затачиваются по нижнему краю и забиваются индивидуально. по мере продолжения раскопок.

2.Требования

Бетон, арматурный стержень, формы для внутренних и наружных поверхностей. Средство для скрепления секций между собой. Средства для опускания кессонных секций в колодец, если необходимо.

Бетон, арматурный стержень, форма для врезного кольца, кирпича или камня.

Средство для изготовления металлоконструкций цилиндрической формы для опускания в скважину.

Доска, опорные кольца из стали или клееной древесины.

3. Преимущество

Возможна заливка кессонов на объекте. Не требует высокого мастерства или чрезмерного человеко-часы. Наиболее часто используемый метод.

Количество бетона и арматуры и размер формы

Более легкий вес для опускания в колодец. Не треснет при оседании. Последовательные секции могут быть скреплены болтами.

Достаточно легкие предметы для опускания в колодец. Кессон не треснет, если происходит оседание.

4. Недостатки

Требуются пресс-формы и опускное оборудование.

Больше человеко-часов, требуется больше навыков.Кессон может треснуть при отстаивании если арматурный стержень не используется.

Вероятно, необходимо изготовить с места и перевезти. Вес может должны быть добавлены, чтобы разрешить затопление.

У досок ограниченный срок службы.

Система II (Таблица 3, Рисунок 45) состоит из погружения котлована до уровня грунтовых вод без какой-либо облицовки.Затем возводится футеровка от дна котлована до поверхности земли любым из методов, описанных в Системе I.

Там, где питьевая вода не требуется, иногда используют деревянную опалубку для выравнивания колодца. Он состоит из горизонтальных бревен, уложенных внутри прямоугольной шахты с перекрытием концов, как «бревенчатый». Там, где много древесины, получается недорогая и быстрая облицовка, но с ограниченным сроком службы.

Еще одна деревянная облицовка, срок службы которой еще более ограничен, состоит из ряда вертикальных столбов, примерно очерчивающих круговой котлован.Они переплетены с тяжелым бамбуком, закрученным по спирали по горизонтали, образуя более или менее непрерывную подкладку.

Хотя Система II несколько быстрее и проще, чем Система I, и должна давать футеровку с минимумом разрывов , ее нельзя рекомендовать из-за опасности для безопасности, присущей работе в нижней части вала без футеровки.

Рис. 45 Установка кессонов из сборного железобетона в колодец, вырытый до уровня грунтовых вод, без футеровки

Система III (таблица 3) состоит из погружения предварительно сформированного цилиндрического кессона с открытым концом путем выкапывания внутри него и под его краями, что позволяет ему опускаться под собственным весом.Это единственная практичная система для выемки грунта ниже уровня грунтовых вод, так как стороны выемки обычно не обладают достаточной прочностью, чтобы поддерживать себя в насыщении. По этой причине Система III почти всегда используется для заканчивания скважин, которые были облицованы либо Системой I, либо Системой II над уровнем грунтовых вод. Кроме того, колодец может быть полностью построен кессонной системой проходки, начиная с уровня земли (Рисунок 46). Однако в этом случае глубина скважины может быть ограничена примерно в десять раз больше ее диаметра из-за нарастания трения на внешней стороне кессона.Если требуется большая глубина, можно использовать второй кессон с телескопами внутри первого. Обычно часть кессона, которая находится ниже уровня грунтовых вод, либо перфорирована, либо сделана пористой, чтобы вода могла поступать в скважину. Нижняя кромка должна быть скошена внутрь, чтобы образовалась острая режущая кромка, чтобы минимизировать ее сопротивление опусканию. Если кессоны сделаны из каменной кладки, следует обильно использовать арматурный стержень, чтобы предотвратить растрескивание при перемещении, во время опускания и на месте.

Рис. 46 Скважина, построенная путем подрыва кессонов из сборного железобетона, начиная с поверхности земли

Кессоны обычно проектируются так, что их высота может увеличиваться по мере опускания. Это помогает сохранить размер и вес единиц, с которыми необходимо работать, на более управляемом уровне. Увеличение роста может быть достигнуто за счет:

и. использование форм для заливки новых бетонных секций целиком поверх старых. В этом случае должна быть непрерывность вертикального арматурного стержня от одной секции к другой;

ii. постепенная кладка кирпича или камня для образования кессона нужной высоты поверх врезного кольца из железобетона;

iii. добавление предварительно сформированных разделов поверх существующих разделов.

В последнем случае чрезвычайно важно, чтобы последовательные секции были надежно соединены, чтобы предотвратить разделение во время погружения или при использовании.

Было разработано несколько способов соединения сборных железобетонных секций кессона (Рисунок 47):

(a) Нижняя секция кессона может быть отлита с помощью трех или четырех длинных стальных стержней, выступающих из нее вертикально вверх.Последующие секции отливаются с вертикальными отверстиями через них, чтобы их можно было надевать на стержни. Стержни могут иметь резьбу на верхнем конце и гайки, используемые для удержания стопки секций кессона вместе.

(b) Три или более стальных стержня, ремня или троса проходят вертикально снизу вверх вдоль внутренней поверхности кессонной трубы. Каждый из них оборудован соответствующими крючками, которые подходят для верхней и нижней части стопки, а также натяжным устройством для надежного удержания стопки вместе.

(c) Горизонтальные стальные выступы в трех или более местах около верха и низа каждой секции кессона выступают на несколько сантиметров в скважину. Выступы в верхней части секции кессона прикреплены болтами к соответствующим выступам в нижней части следующей секции, таким образом, соединяя их.

(d) Маленькие стальные пластины с отверстиями для болтов устанавливаются заподлицо в верхнюю и нижнюю поверхности секций кессона. Эти плиты крепятся к кессону путем приваривания их к вертикальным частям арматурного стержня перед заливкой кессона.При заливке бетона для обсадной колонны вокруг плиты опускается небольшое количество. Это позволяет вставить короткий болт из-за одной пластины. Болт проходит через отверстие соответствующей пластины в соседней секции кессона, и для скрепления двух секций используется гайка. После того, как все гайки затянуты, бетон, которого не было вокруг крепежных пластин, засыпается на место. Этот способ имеет небольшое преимущество перед двумя предыдущими, так как крепеж не выступает в колодец.

Рис. 47 Способы крепления кессонных секций. (а) секции кессона со сборными отверстиями, надетыми на штанги

Рис. 47 Способы крепления кессонных секций. (б) секции, скрепленные стержнями или ремнями

Рис. 47 Способы крепления кессонных секций. (c) стальные выступы, выступающие в скважину

Рис. 47 Способы крепления кессонных секций. (d) стальные пластины, закрепленные на секциях.

Помимо кессонов для каменной кладки, иногда используются кессоны из стали, досок и кирпича.Стальные кессоны могут потребовать навыков изготовления и оборудования, недоступного рядом с буровой. Кессоны досок состоят из вертикальных досок, нижние концы которых заострены и расположены вокруг внутренних опорных колец. По мере раскопок отдельные доски забиваются вниз. Срок службы кессона из досок, как правило, будет значительно меньше, чем у каменной облицовки, особенно частей, которые время от времени подвергаются воздействию воздуха.

Устройство, позволяющее воде попадать в скважину через стенки кессона (Рис. 48), вероятно, является наиболее важной характеристикой скважины и часто является ее наименее удовлетворительной характеристикой.Иногда она становится «ахилловой пятой» хорошо построенного колодца.

Рис. 48 Способы обеспечения притока воды через стенки кессона (а) литые отверстия в кессоне

Рис. 48 Способы обеспечения притока воды через стены кессона (б) пористый бетон

Рис. 48 Способы обеспечения притока воды через стенки кессона (c) «окна» из перфорированной пластины из нержавеющей стали

Формы для кессонов колодцев часто снабжены отверстиями, через которые можно вставить стержни небольшого диаметра. Эти стержни извлекаются после того, как бетон в форме частично застынет, оставляя отверстия в стенке кессона, через которые вода может попасть в колодец. Однако, если водоносный горизонт не является относительно крупным, таких отверстий будет слишком мало и они будут слишком большими в диаметре. В результате мелкий материал в водоносном горизонте может уноситься водой и попадать в скважину. Это потребует периодического удаления мелкого материала из колодца. Постепенно в водоносном горизонте за пределами обсадной колонны могут образовываться большие пустоты.Возможное обрушение этих пустот также может привести к обрушению дна скважины, что сделает его бесполезным. Входные отверстия иногда наклонены вверх, идя снаружи внутрь, чтобы препятствовать поступлению штрафов. Сомнительно, насколько эффективна эта методика. Мелкий гравий может быть введен между внешней стороной кессона и облицовкой скважины во время проходки с целью формирования гравийной набивки вокруг кессона. Такая гравийная набивка может улучшить проницаемость и уменьшить количество мелких частиц, попадающих в скважину.

В качестве альтернативы можно сделать кессон из пористого бетона. Это делается путем уменьшения количества песка из обычной цементно-песчано-крупнозернистой смеси. Предлагаемое соотношение цемент: песок: крупный заполнитель — 1: 1: 4. Изготовленный таким образом пористый бетон значительно менее плотный и прочный, чем обычный бетон. Следовательно, он должен быть сделан с большим количеством арматуры и с ним следует обращаться более осторожно, чем с обычным бетоном. Однако этот метод обеспечивает большую площадь инфильтрации и предотвращает попадание мелкого материала в скважину.

Вторая альтернатива состоит в том, чтобы сделать «окна» в стенах кессона из листа нержавеющей стали с достаточно мелкой перфорацией. Это может предотвратить попадание штрафов, но поскольку «окна» составляют довольно небольшой процент площади кессона, приток воды также может быть ограничен.

В других системах используется непроницаемый кессон и вода поступает со дна скважины или через скважинные экраны, погруженные вертикально в дно скважины или вытесняемые радиально через порты в кессоне. Они будут описаны более подробно позже.

Кессон заглубляется путем удаления равномерного слоя материала со дна скважины, работая как можно ближе к краю кессона. По мере опускания кессона необходимо внимательно следить за тем, чтобы он оставался вертикальным. Если одна сторона опускается медленнее, чем другая, земляные работы следует в некоторой степени сконцентрировать в этой точке, чтобы попытаться вернуть кессон в вертикальное положение. Если ситуация не исчезнет, ​​цепь или трос от поверхности земли могут быть прикреплены к нижней стороне кессона и подвергнуты нагрузке с помощью лебедки или приспособления, чтобы замедлить спуск в этой точке.

Поскольку кессон опускается ниже уровня грунтовых вод, приток воды в скважину начинает препятствовать дальнейшим земляным работам. В этом случае выкачивание грунта обычно чередуется с рытьем. Это сильно замедляет продвижение и нередко приводит к тому, что рытье колодца заканчивается на недостаточной глубине. Строительство или углубление колодца в то время года, когда вода находится на минимальном уровне, может помочь несколько смягчить эту проблему. По возможности, мотопомпы иногда используются для осушения колодца.Однако, если скважина достаточно глубокая, центробежные насосы могут не иметь требуемой грузоподъемности. Установка мотопомпы в колодец с плохим воздухообменом очень опасна для всех, кто находится в колодце, из-за накопления окиси углерода. Твердые частицы, унесенные водой, вызывают чрезмерный износ большинства типов насосов. По этой причине диафрагменные насосы обычно используются для осушения котлованов.

Лучшим решением является разработка методов, позволяющих проводить земляные работы под водой.Такие методы обычно не используются. Исключением является использование обычных кранов с электроприводом или бугельных тросов с ковшами типа «моллюск» или «апельсиновая корка». Аналогичные методы необходимо разработать для проектов с низким капиталом и трудоемкостью. Предлагаются две возможности: (i) большой, тяжелый желонка или грязевой шалфей, аналогичный описанным в разделе о скважинах малого диаметра. Это может быть выполнено работниками на уровне земли и под руководством рабочего на строительных лесах у дна колодца; и (ii) небольшую апельсиновую корку или ведро аналогичного типа. Как и черпак, он будет подниматься и опускаться рабочими на уровне земли и направляться рабочим у дна колодца.

Возможность выемки грунта под водой позволит опустить кессон на желаемую глубину и будет важным преимуществом при строительстве колодцев, вырытых вручную.

Поскольку весь вынутый грунт необходимо поднять из колодца и весь строительный материал для облицовки, кессонов и т. Д. Должен быть опущен в колодец, а рабочие должны подниматься и опускаться несколько раз в день, безопасная и адекватная система для выполнения работ. это должно быть изобретено (Рисунок 49).

Рис. 49 Кессон опускается в скважину с помощью подвесного шкива и стального троса, выдаваемого лебедкой джипа

Минимальные требования — наличие прочного троса и шкива, расположенных довольно точно над центром колодца на высоте, по крайней мере, до плеча. Его можно подвесить на штативе, например, показанном на рис. 9, или на поперечной балке на вертикальных опорах. В любом случае опоры или вертикальные опоры должны быть установлены в бетоне или глубоко заглублены, чтобы обеспечить устойчивость при больших горизонтальных нагрузках на канат, проходящий через шкив. Используемые опора шкива, шкив и трос или трос должны выдерживать самые тяжелые нагрузки, которые, несомненно, будут кессонными секциями. Усиленная секция кессона высотой один метр, внешним диаметром 130 см и толщиной стенок 7,5 см будет весить примерно 800 кг. Иногда кессоны делают полуметровыми секциями для уменьшения веса. Для этого потребуется как минимум канат из манильской конопли диаметром 30 мм, диаметр шкива 20 см и поперечная балка из прочной твердой древесины 25 см на 25 см в поперечном сечении, если расстояние между опорами равно 2.5 метров. В качестве альтернативы можно использовать стальной трос диаметром 12 мм. Следует подчеркнуть, что это минимальный размер .

Различные ручные лебедки с ручными кривошипами, редуктором, тросовым барабаном, храповиками и ручным тормозом можно приобрести для использования на проектах строительства скважин. Катушка должна быть достаточно большой, чтобы в нее можно было пройти достаточный кабель, чтобы дотянуться до дна колодца. Это несколько дорого, и хотя они удобны, они не являются абсолютно необходимыми. Снижение тяжелых грузов может быть выполнено путем наматывания троса на три или четыре оборота вокруг гладкой круглой стойки, надежно установленной в земле на некотором расстоянии от колодца (Рисунок 50).Между веревкой и стойкой возникает достаточное трение, так что рабочие, удерживающие свободный конец веревки, могут без труда опустить тяжелый груз. Этот столб должен быть ростом с человека, а его верхушка должна отклоняться от колодца, чтобы веревка не сошла с верха столба. Самый тяжелый груз, который необходимо поднять, — это вес одного человека. Его могут поднять 3-5 рабочих. Свободный конец троса следует обвести вокруг тормозного столба и удерживать в натянутом состоянии дополнительный рабочий, чтобы исключить любую возможность падения рабочего.Этой же практике следует придерживаться при подъеме вынутого грунта из колодца для защиты рабочего на дне колодца.

Рис.50 Опускание кессона с помощью тормозного столба

Имеются промышленные формы для облицовки колодцев и кессонов. Они могут дать отличные результаты при небольшом количестве навыков и минимальных трудозатратах (рис. 51). Однако такие формы относительно дороги, и решение о том, покупать их или нет, зависит от того, сколько колодцев нужно построить, наличия необходимого капитала, имеющихся навыков и стоимости рабочей силы.Менее дорогие формы можно изготавливать на месте. Для получения хорошего результата может потребоваться немного больше времени и навыков. Одна такая форма показана на рисунке 52. Она состоит из облицовки из листового металла толщиной 2 мм, натянутой вокруг двух деревянных колец. Этот тип формы может использоваться для облицовки колодцев или для формирования внутренней поверхности кессонов. После схватывания бетона деревянные кольца можно свернуть и снять. Затем листовой металл можно удалить.

Формы можно делать полностью из дерева.В этом случае облицовка обычно выполняется из узких деревянных полос, идущих параллельно оси кривизны. Эти облицовочные полосы прикреплены к деревянным ребрам, образуя секции цилиндра, как внешние, так и внутренние. Эти секции должны быть соединены таким образом, чтобы их можно было легко разобрать для снятия. Чтобы получить хорошую отделку поверхности, форму необходимо тщательно очищать и смазывать маслом перед каждой заливкой.

Самая простая форма с наименьшими затратами — это форма, которую формируют путем осторожного вкапывания желаемой формы в землю и заполнения ее бетоном.Однако это требует значительного времени и навыков для достижения точности размеров и хорошего качества поверхности. Кессоны могут быть изготовлены путем аккуратного создания цилиндрической выемки, служащей формой для внешней поверхности. В кристаллизаторе устанавливается сетка из вертикального и кольцевого арматурного стержня. Бетонный раствор вливается в армирующую сетку и затем вручную разглаживается. Таким образом отпадает необходимость во внутренней форме. Должны быть предусмотрены средства для крепления к кессонам, чтобы их можно было опустить в колодец.

Секции водопропускных труб из сборного железобетона могут использоваться в качестве кессонов при условии, что разработаны средства для их надежного скрепления между собой.

Рис. 51 Секции кессона, изготовленные с использованием стандартной формы (обратите внимание на перфорацию на поверхности для впуска воды)

Рис.52 Форма местного производства

Бетон часто играет важную роль при строительстве скважин. Хорошая практика может иметь особенно важное значение для успеха и срока службы скважин большого диаметра.О рекомендуемых практиках написано много книг и статей, поэтому здесь будут упомянуты лишь несколько принципов и практических правил.

Подходящая смесь для строительства скважин может иметь приблизительное объемное соотношение:

Вода

Портлендский цемент

Мелкий заполнитель

Крупный заполнитель

(песок)

(гравий или щебень)

3/4

1

Вода должна быть чистой и использоваться ровно столько, сколько необходимо для укладки бетона.Чем меньше воды, тем прочнее бетон. Если песок сырой или мокрый, воды потребуется меньше. И песок, и гравий не должны содержать мелких частиц, таких как ил или глина. При необходимости эту мелочь можно вымыть, разложив заполнитель на сетке и промывая ее водой.

И песок, и крупный заполнитель должны иметь градацию размера своих частиц. Крупнейшие частицы крупного заполнителя не должны превышать 1/3 толщины отливаемой детали.Бетон, который частично затвердел в мешке, следует измельчить и использовать как , а не , так как он будет иметь очень низкую прочность.

Если смешивание производится вручную, обычно делают платформу для смешивания из тонкого слабого бетона размером не менее 2 на 2 метра. Ингредиенты для одной партии отмеряют на этой платформе, тщательно перемешивают и затем добавляют воду.

Когда бетон помещается в формы, пустоты могут быть устранены путем многократного перемещения тонкого стержня вверх и вниз по бетону и ударов по форме молотком.

Бетон следует выдерживать, выдерживая его во влажном состоянии не менее семи дней или дольше, если возможно. Это заметно прибавит ему силы. Это можно сделать, накрыв его влажным песком, землей, соломой или мешковиной.

Бетон прочен на сжатие, но относительно слаб на растяжение. Целью использования стального арматурного стержня является получение достаточной прочности на растяжение без необходимости делать бетон слишком массивным. Если бетон заливается на месте, очень хорошо поддерживается прочным материалом и не распространяется на большие площади, может не потребоваться его армирование.Однако, когда бетон заливается в одном месте, перемещается в другое и затем имеет сомнительную поддержку, как в случае с кессонами, армирование является необходимостью. Обычной практикой является использование двух наборов арматурных стержней, расположенных под прямым углом друг к другу (например, вертикального и кольцевого в кессонах). Два набора связаны световым проводом в точках пересечения, образуя жесткую сетку. Обычной практикой в ​​кессоне может быть арматурный стержень 6 мм или 8 мм с центрами 10-15 см в обоих направлениях. Перед использованием необходимо очистить арматурные стержни от грязи и ржавчины.

Строительство колодцев большого диаметра сопряжено с определенными опасностями. Следует приложить все усилия, чтобы минимизировать опасность.

Опасность обрушения может быть эффективно устранена путем облицовки каждого метра выработки по мере ее выполнения. Могут произойти два других типа несчастных случаев:

и. Рабочий на дне колодца ударил падающим предметом; либо ведро, используемое для удаления вынутого грунта, либо инструмент, либо другое оборудование.

ii.Рабочий падает в колодец при работе вокруг него или при входе в колодец.

ДТП первого типа можно свести к минимуму:

а. иметь постоянное соединение между ковшом и тросом и всегда иметь свободный конец троса, натянутый вокруг тормозного столба;

г. иметь любые инструменты или оборудование, которые необходимо использовать возле края колодца, прикрепленные к надежно закрепленному шнуру, и держать землю вокруг колодца свободной от мусора или выкопанного материала;

г.обеспечение рабочего в колодце каской. Излишне говорить, что рабочий никогда не должен находиться в колодце, когда опускается тяжелый предмет, например, кессон.

Аварий второго типа избежать можно:

а. держать землю вокруг колодца ровной и свободной от препятствий;

г. закрепить свободный конец троса на тормозном посту, чтобы за него мог ухватиться любой, кто потеряет равновесие;

г. обеспечение подходящего стула боцмана для человека, входящего в колодец, и всегда удерживая свободный конец веревки натянутым вокруг тормозного столба при подъеме или опускании рабочего.Веревка местного производства может быть ненадежной или долговечной. По этой причине в качестве меры предосторожности рекомендуется использовать веревку из манильской конопли. Трос следует часто проверять на предмет повреждений или износа. Кроме того, на нем не должно быть грязи и песка, насколько это возможно.

Для входа в колодец и выхода из него можно использовать веревочную лестницу, но это утомляет рабочего. Дно колодца становится жарким и душным местом, особенно в теплом климате. После того, как колодец достиг определенной глубины, следует подумать о вентиляции колодца.Применялись такие устройства, как большие кузнечные мехи или ручные нагнетатели, подключенные к трубам большого диаметра.

Когда вода в колодцах большого диаметра опускается ниже своего статического уровня, давление, оказываемое водой в колодце на материал на дне колодца, может быть значительно меньше давления, оказываемого на него водой, окружающей колодец. . В этих условиях может возникнуть так называемое «быстрое» состояние, в результате чего материал забоя поднимется или потечет вверх, частично заполнив скважину.Это показатель того, что кессон недостаточно проницаем и оказывает слишком большое сопротивление притоку воды из водоносного горизонта.

Если материал дна, который втекает, повторно удаляется, вокруг внешней части кессона может образоваться полость. Обрушение этой полости может серьезно повредить или разрушить колодец.

Эту проблему можно решить, утяжелив дно колодца либо диском из пористого бетона, либо слоем среднего и крупного гравия или щебня.В любом случае, вероятно, будет достаточно толщины или глубины 20-25 см.

Лучшее долгосрочное решение — найти методы улучшения пористости кессона, тем самым снижая его сопротивление притоку.

Все колодцы большого диаметра должны иметь парапет высотой примерно до пояса. Помимо значительного снижения риска падения детей, взрослых и животных, он также значительно снижает количество мусора, который выдувается или выбрасывается в колодец.

Тип конструкции вокруг кровли колодца определяется функцией колодца.Если он предназначен для хозяйственно-питьевого водоснабжения, круглая площадка из непроницаемого бетона должна выступать из колодца на 2-3 метра. Платформа должна иметь уклон в сторону от колодца. В одном случае обод вокруг платформы был спроектирован так, чтобы собирать всю пролитую воду, которая затем направлялась в поилку для скота. В любом случае пролитую воду нужно слить подальше от колодца.

Если колодец будет использоваться для орошения, тип водоподъемного устройства будет определять, какой тип надстройки потребуется.Если используется ручной или моторный насос, верх колодца можно закрыть сборной бетонной плитой, тем самым исключив источник загрязнения.


Кольцо бетонное для колодца: габариты, вес и диаметр

Сегодня к канализации в собственном доме предъявляются повышенные требования. Это необходимо для соблюдения правил санитарно-гигиенических норм. Поэтому все элементы системы подбираются очень тщательно.Бетонное кольцо для колодца, размеры, вес и диаметр этой конструкции выбираются в соответствии с существующими условиями. Правильно подобранные элементы конструкции — залог того, что канализация будет устроена правильно.

На сегодняшний день Ж-кольца считаются одними из самых приемлемых и надежных вариантов. Какие разновидности этого продукта, на что обращать внимание при выборе, советуют специалисты. Сооружая колодец на участке своими силами, следует принять их в эксплуатацию.

Общая информация

Современное бетонное кольцо для колодца, габариты которого представлены в широком спектре предложений, является универсальным продуктом. Это стандартные бетонные изделия, которые изготавливаются по ГОСТ 8020-90. Они сделаны из тяжелого железобетона.

Подобные изделия используются для построек, закопанных в землю. Они могут работать как выше, так и ниже уровня грунтовых вод. Окружающая среда должна быть одновременно неагрессивной или немного агрессивной.

Сегодня существует множество разновидностей бетонных колец. В зависимости от условий эксплуатации подбирается подходящий товар. Для дорог, тротуаров, автомагистралей необходимо укладывать плиты и перекрытия. Если конструкция должна отличаться водонепроницаемостью, приобретают разновидности с дном.

Преимущества

Существующие размеры бетонных колец для колодцев позволяют выбрать оптимальный вариант для любого участка. Однако это далеко не единственный положительный момент такой продукции.Такие кольца популярны еще и из-за относительно невысокой стоимости.

При такой доступности изделий технология их изготовления делает их очень прочными. Срок службы достигает нескольких десятков лет. Армирование делает кольцо устойчивым к деформациям грунта. Также материал, из которого он изготовлен, не подвержен температурным воздействиям.

RC-кольца

применимы для всех типов грунтов. И в разных условиях окружающей среды эксплуатируются одинаково долго.Сам материал не влияет на качество воды. Поэтому такие изделия используют даже для обустройства колодцев с питьевой жидкостью. Их установка проста.

недостатки

Выбирая кольца из железобетона, габариты которых делают эти изделия универсальными, следует также учитывать их недостатки. Их не так много, но перед покупкой стоит с ними ознакомиться.

Представленная продукция отличается значительным весом.Некоторые кольца могут весить около 2500 кг. Поэтому установка потребует использования специального оборудования (а использовать его на месте не всегда удобно). Помимо спецтехники нужно будет прибегнуть к помощи нескольких рабочих. Это тоже существенный недостаток.

Хотя стоимость бетонных колец невелика, но транспортировка их стоит дорого. Ведь такой тяжелый продукт нужно загружать и снимать с машины. Для этого нужно нанять грузчиков. Однако эти недостатки меркнут перед многочисленными достоинствами.

Разновидности

Кольцо колодезное, размеры которого подбираются в соответствии с типом системы, существует несколько разновидностей. В первую группу входят добавочные и вспомогательные виды. Их используют, когда обычные кольца не подходят. Эти виды изделий создают и собирают под заказ.

К основной и самой обширной группе относятся собственно железобетонные колодцы. Их используют для систем канализации, а также водоотведения, водоснабжения, сети и даже газового хозяйства.

Стеновые кольца подходят для формирования горловины практически любого колодца. По типу конструкции также различают сборные системы, имеющие дно, замок или внахлест, а также виды с табличкой.

Что влияет на размер колодца?

Перед покупкой нужно учитывать несколько основных критериев выбора железобетонных колец. Размеры этих изделий соответствуют существующим на сайте условиям. Поэтому изначально требуется оценить глубину залегания грунтовых вод.Этот показатель могут уточнить соседи или соответствующие государственные службы. Это влияет на количество колец, которые вам нужно будет приобрести для колодца.

Размер самого товара влияет на количество людей, постоянно проживающих в доме. Также следует учитывать уровень воды. Если диаметр слишком большой, он упадет слишком низко. Узкий колодец будет неудобно эксплуатировать.

Чтобы не растеряться в размерах, необходимо обратить внимание на маркировку.В нем указаны все необходимые параметры.

Как выбрать размер?

Кольца Modern RC, размеры которых являются одним из основных критериев выбора, имеют в маркировке буквы CS. Далее производители указывают две цифры. Первый из них характеризует внутренний диаметр изделия в дециметрах. Вторая цифра — это высота кольца в тех же единицах измерения. Если производитель не указал толщину стен (а такое бывает часто), следует уточнить у продавца.

Большинство отдыхающих устанавливают кольцо диаметром 1 м. Однако, если условия участка очень глубокого залегания грунтовых вод, этот показатель соответственно меняется.

Высота колец чаще всего 90 см. Это позволяет установить прочную опору с минимальным количеством соединений. Продавец должен запросить документы на товары. Они показывают все характеристики и параметры. Марка бетона должна быть не ниже М200. Лучше, если в процессе изготовления она обрабатывалась паром.

Ценовая политика

Потребителю важно знать, во сколько обойдется покупка такой продукции, как бетонные кольца для колодца. Размеры и цена всегда увеличиваются пропорционально. Перед покупкой следует рассмотреть предложения нескольких реализаторов. Судя по отзывам, цена у разных продавцов может существенно отличаться.

Средняя стоимость самого популярного кольца размером КС 10-9 составляет около 1800 руб. Толщина его стенок составляет 8 см, а вес достигает 640 кг.Однако в продаже есть множество других размеров аналогичных изделий.

Для колец с внутренним диаметром 70 см установлена ​​минимальная цена. В зависимости от их длины стоимость может колебаться от 350 до 1500 рублей. Самыми дорогими на сегодняшний день считаются кольца диаметром 200 см и высотой 90 см. Их цена в районе 4800 рублей. Вес этого товара 2300 кг.

Если раньше хозяева дома ни разу не устанавливали бетонное кольцо, лучше доверить выбор профессионалу.Он, руководствуясь своим опытом, сможет подобрать подходящий.

Установка

Последний шаг — установка выбранного продукта. С помощью специальной технологии можно смонтировать бетонное кольцо для колодца. Размеры, диаметр и цена подбираются в соответствии с указанными выше рекомендациями.

Изначально нужно правильно выбрать место для бетонного кольца. Выгружается из машины недалеко от места работы. Установка может производиться двумя способами.Первый вариант предполагает рытье шахты, в которую опускают бетонное изделие. Второй подход использует специальную установку. За счет этого кольцо устанавливается на поверхность и с него снимается земля. Постепенно изделие опускается на необходимую глубину.

Когда вода начинает просачиваться через вал, ее нужно откачать насосом. Необходимо заранее продумать освещение. На глубине будет достаточно темно. Требуется кран или специальная установка.Стыки между элементами конструкции необходимо обработать специальными средствами.

Ознакомившись с рекомендациями специалистов, выбрать бетонное кольцо для колодца несложно. Размеры, диаметр и толщина его стенок зависят от многих параметров. Чем больше товар, тем больше его ценность. Это универсальный прибор, позволяющий оборудовать качественную канализацию или водопровод на любом типе участка.

A. Введение

В этой главе сначала представлены Пошаговое описание использования железобетона в строительство средней секции тремя способами: 1) копать метр, заливной метр; 2) копать и строить на коротких участках; и 3) от грунта до уровня грунтовых вод.Тогда это описывает использование того же материала в облицовке зданий. звонков и завершается обсуждением использования альтернативные материалы, строительный раствор, кирпич или камень.

Б. Глубина погружения и футеровка

Насколько глубоко вы опустите яму, прежде чем начинать облицовку, это вопрос, на который вы должны ответить сами, учитывая местные условия. Крупный заботы о грунте, о подкладочном материале. использованные и личные предпочтения.

В рыхлой почве копайте на любую глубину, которую можно удобно выкопать и выложить без обрушения стенок отверстий; 1/2 метра — это обычный минимум.

На твердой почве макс. Рекомендованный глубина без футеровки 5 метров. Обычно это безопасная глубина и может предотвратить или, по крайней мере, ограничить ущерб, причиненный пещерами.

Многие опытные копатели колодцев будут просто копать как можно дальше, пока 1) стены имеют признаки расшатывания и возможного обрушения, или 2) они достигают уровня грунтовых вод.Однако это не рекомендуется. для начинающих копателей с небольшим опытом или без опыта оценка прочности различных грунтовых образований.

ПРИМЕЧАНИЕ. В некоторых регионах, где почва твердая, все вплоть до уровня грунтовых вод, всего колодец выкопали до того, как была построена какая-либо облицовка. Где нужно и где грунтовые условия позволяют, колодец еще можно вырыть таким образом.

С.Dig-a-Meter, Pour-a-Meter

Один метр — это высота круглых форм, иногда называемых формами, которые будет помещен в колодец и вокруг которого бетон будет заливаться. Круглые формы футеровки не обязательно быть метра высотой и там, где они не общая процедура для этого метода копания / футеровки все еще может быть соблюдена. Другое название этого метода — выкопать одну форму. высоту, а затем выровняйте одну высоту формы.

1.Выкопайте яму до указанной глубины.

— Проверьте диаметр и отвес (см. Стр. 59-62.)

2. Установите на место сепаратор повторной штанги (см. Рис. 8-1.)

— от 25 до 30 см каждой вертикали Повторная штанга должна заходить в почву ниже дна заливки.

— равномерно распределить горизонтальные стержни по высоте заливки и привяжите к вертикали.


РИС. 8-1. ЖЕЛЕЗОБЕТОННАЯ ФУТБОЛКА, УСТАНОВЛЕННАЯ НА МЕСТЕ (a)
РИС.8-1. ЖЕЛЕЗОБЕТОННАЯ ФУТБОЛКА, УСТАНОВЛЕННАЯ НА МЕСТЕ (b)

а. Яма вырыта на необходимую глубину и переточил втыканные в землю вертикали. Затем перетянутые горизонтальные линии привязываются к вертикали.

б. Внутренняя форма футеровки отцентрирована и выровнена. Бетонная банка Теперь облейте стержень между формами для футеровки и сторона отверстия. См. Также рис.83.

3. Опустите и соберите форму.

— Выровняйте и отцентрируйте форму.Это очень важно для первого раздела.

4. Залейте бетон позади формы (см. Рис. 8-фунт) и со всех сторон форма, чтобы равномерно распределить и не смещать форму. Нежно постучите по форме молотком, чтобы осадить бетон и предотвратить образование сот.

5. Оставьте форму для первой заливки на месте.

— Выкопайте под ним на глубину формы плюс 10 см (815 см) (Если плесень 1 м, выкопайте 1,1 м; если плесень 1/2 м, выкопайте 60 см)

— Проверить диаметр и отвес.

6. Установите стержень на место.

— Привяжите верх вертикальной части к нижняя часть частей выступает ниже предыдущей заливки.

7. Опустите и соберите форму (еще одну, или капельная форма, использованная в первом разделе)

— Выровняйте и отцентрируйте форму.

— Между верхом будет зазор 10 см. формы и дно предыдущей заливки через которую заливать бетон.

8. Смешайте и залейте бетон позади формы.

9. Продолжайте, как на втором метре.

После размещения формы для третьей заливки заштукатурить стык между первая и вторая заливка раствором для получения гладкой сплошной поверхности.

Более конкретный план работы для каждый из этих шагов описан в следующем разделе.

1. Выкопайте яму до желаемой глубины.

— Проверить диаметр и отвес.

— Определите глубину отверстия следующим образом.

Когда выкапываете яму для первой один метр заливаемого участка, фактическая глубина отверстие будет зависеть от 1) насколько большая часть стены вы хотите включить в первую заливку, и 2) как лучше оставить 25 см до 30 см каждого вертикального стержня под заливкой таким образом, чтобы они не были встроены в бетон. Позже это будет связано со следующей более низкой заливкой.

Вот вам на рассмотрение различные варианты перегородки:

— Без перегородки

Глубина отверстия равна высоте формы так, чтобы заливка была заподлицо с поверхностью земли.(См. Рис. 8-2.)


РИС. 8-2. БЕЗ ГОЛОВНОЙ СТЕНЫ

— передняя стенка 10 см

Глубина будет на 10 см меньше высоты формы.

— перегородка 50 м

Вы будете требуется дополнительная форма для наружной перегородки 50 см. Глубина будет быть на 50 см меньше высоты формы. За При высоте 50 см форма должна быть высотой 1 м. Собрать нормальная 1-метровая клетка с заменой стержней на место. Клетка будет простираются почти на 50 см над землей. Разместите, выровняйте и отцентрируйте внутренние и внешние формы.Верхушки обеих форм должны быть примерно на одном уровне с вершиной стержня. (3 см) ниже. Ширина перегородки определяется точно так же, как диаметр отверстия.

2. Установите клетку повторной штанги на место.

Общая высота вертикальных стержней должна быть (высота формы) + 20 (диаметр стержня) + 10 см (для заливки бетона между заливками) + 10см (по одному крючку 5см на каждом конце стержня).

Например: при использовании 1 метр формы и вертикальные стержни 8 мм будут составлять 1 метр (высота формы) плюс 0.16 м (диаметр стержня 20×8 мм) также 0,10 м (для зазора для заливки бетона) плюс 0,10 м (крючки 2-5 см). Вертикали будет 1,36 метра в длину.

— Обычно используется около 15 вертикальных частей, хотя вам может потребоваться до 30 штук в очень рыхлой неустойчивой почве.

— Согните 5-сантиметровый крючок на одном конце каждого вертикального стержня.

— Пространство перемещает стержни равномерно по отверстие. Сдвиньте отогнутый конец каждого стержня примерно на 30 см. в землю или пока верхушка не зацепится конец примерно на 3 см ниже верха этой залитой части подкладки.

— Эти переточки должны все втолкнуть в землю, где они будут примерно в середине толщины подкладки. (См. Рис. 8-3)


РИС. 8-3. РАЗМЕЩЕНИЕ ПЕРЕЗАГРУЗКИ И ФОРМА В ОТВЕРСТИИ

— Если земля слишком сильно толкать стержень вниз, затем копать вниз достаточно глубоко, чтобы обеспечить место для нижних концов и снова заполните отверстие до желаемой глубины. Однако это может привести к потере времени и усилий, которые могут быть использовать более экономно, копая яму глубже, прежде чем вы выровняйте это.(См. Альтернативную технику погружения на стр. 86.)

— Обычно требуется 3 горизонтальных арматуры штанги на метр, хотя в рыхлом грунте 4 горизонтальных перетяжки лучше. Это будут круги переточки с диаметром чуть меньше отверстия, их обычно ставят на внешней стороне вертикалей.

— Чтобы вычислить длину стержня, которая должна быть согнуты в круг нужного размера для использования в качестве горизонтальный арматурный стержень, использовали следующую формулу.Полная длина повторного стержня будет расстояние по окружности в месте установки стержня, плюс длина перекрытия стержней, плюс длина крючок на каждом конце стержня.

[(диаметр отверстия) — (толщина футеровки)] x 3,1416 + 20 (диаметр повторного стержня) + 2 (концевые крючки 5 см = длина горизонтального стержня

Пример: Для скважины с диаметром отверстия 1,5 метра при толщине подкладки 7,5 см (0,075 м) с использованием 6 мм (.006m), расчет будет выглядеть следующим образом.

[(1,5) — (0,075)] x 3,1416 + 20 (0,006) + 2 (0,05)

[1,425] x 3,1416 + 0,12 + 0,10

4,48 + 0,12 + 0,10 = 4,7 метра.

— Горизонтали должны быть равномерно распределены каждый метр; например, если есть три горизонтали, одна ставится посередине каждого метра; другой два размещены на расстоянии 37 см с каждой стороны. (См. Рис. 8-3) Обязательно укажите зазор 10 см или 15 см между последовательными залитыми секциями, если это применимо при вычислении длина, на которой горизонтальные стержни должны быть равномерно разнесены.Свяжите все пересечения горизонтали и вертикали; удостовериться стержень находится не ближе 3 см к отверстию стена. Положите куски камня или высохшего бетона между замените стержень и стенку отверстия там, где необходимо обеспечить расстояние.

ПРИМЕЧАНИЕ. Вместо использования определенного количество горизонтальных частей, вы также можете использовать непрерывную спиральный стержень, который обходит отверстие 3 или 4 раза на метр в зависимости от того, насколько прочной должна быть вагонка.

3. Опустите и соберите форму.

— Опустите секции формы в колодец и соберите их на месте.

— Также возможно собрать форму над землей и опустить ее на место.

— Отцентрируйте форму в отверстие, убедившись, что оно ровное и расстояние между формой и стенкой отверстия — это то же самое по всему отверстию. (См. Рис. 8-4.)


РИС. 8-4. ВЫРАВНИВАЕМЫЕ И ЦЕНТРАЛЬНЫЕ

— Очень важно, чтобы форма быть правильно отцентрированным и выровненным для этого первого участка, потому что все остальные наливки должны совпадать и быть прикреплен к нему.Если первая залитая секция не правильно выровнены все последующие разделы, если они следуют с первого один, может увеличить эту ошибку и привести к тому, что ствол скважины изгибаться или отклоняться от отвеса при погружении.

— Особенно с первого метра это часто бывает полезно проверить уровень и повторное центрирование непосредственно перед заливкой бетона, чтобы уверен, что его не потревожили.

4. Залить бетон за формой.

— Бетон смешанный на поверхности (см. Приложение «Цемент», стр.221.) и опущен ведрами вниз к рабочим в колодце, которые будут залить бетон за формой.

— При заливке бетона за опалубкой делайте это попеременно противоположно. стороны формы. Если вы постоянно заливаете бетон в одно место или неосознанно сконцентрироваться на одной стороне бетон, он скоро наберет достаточно веса, чтобы это сместит форму с центра или из линия. Как только это произойдет, двигаться практически невозможно. форму обратно в предполагаемое положение.(См. Рис. 8-5.)

— После заливки бетона осторожно постучите по нему. вокруг внутренней части формы с помощью молотка. Этот слегка вибрирует бетон, чтобы он оседал в пустотах которые могли остаться во время заливки. После бетона установился через час или два, можно начинать работаю на второй заливке.


РИС. 8-5. ЗАЛИВКА БЕТОНА РАВНОМЕРНО В ПЛЕСЕНИ.

5. Выкопайте яму под первой залитой секцией.

Глубина копания должна соответствовать высоте формы. плюс 10 см на зазор между низом первая залитая секция и верх второй заливка, через которую будете заливать бетон.(См. Рис. 8-6.)


РИС. 8-6. ПРАВИЛЬНАЯ ГЛУБИНА ОТВЕРСТИЯ УЖЕ ЗАЛИЛИ ФУТБОЛКУ

6. Установите арматурный стержень на место.

Отогните крючок 5 см. на нижних концах стержня, идущих вниз от ранее залитого участка.

Разместите горизонтальные части в скважине; потяните горизонтальные части на место и связать все пересечения горизонталями.

Соберите такое же количество вертикальных деталей, как при первой заливке.

Загните крючок 5 см с одного конца; воткните отцепленный конец в землю на 25-30 см прямо под вертикалями ранее залитого участка и внутри горизонталь, лежащая на земле,

Соединить вертикали с предыдущими вертикалями с достаточным перекрытием, двадцать раз диаметр стержня и крючок 5 см на каждом конце внахлест.

Разместите горизонтальные, как при первой заливке. Убедитесь, что стержень находится не ближе 3 см к стенке отверстия.

7. Опустите форму на место

Если у вас только одна форма, снимите ее и опустите предварительно залитый участок.

Вот так оно и есть можно копать и вырубать около 1 метра каждый день в почве, которая легко копается. Одна форма должна очищаться и смазываться не реже одного раза в 3 метра,

В течение одного дня, когда каждый заливал бетон раздел сидит, пока копается следующий раздел, он будет установить достаточно, чтобы можно было аккуратно удалить форму.(См. Приложение «Цемент», стр. 221.)

Если у вас есть более одной формы вы можете оставить их на месте пока не понадобится для построения последующих секций.

Отцентрируйте и выровняйте форму по отвесу.

8. Смешайте и залейте бетон за формой.

Не забывайте чередовать стороны для заливки каждого следующего ведра, чтобы бетон равномерно оседал.

9. Последовательные заливки

— Продолжайте как при второй заливке;

— Заполнить зазоры между заливками раствором после снятия формы с обеих секций.

D. Копать и строить короткие участки

Этот метод футеровки предполагает рытье ямы на удобную глубину. а затем подкладывать его. Как только подкладка для этого раздела готов и закреплен на месте, продолжайте копать отверстие под уже облицованными участками. Эти разделы выкопаны и выровнены до тех пор, пока уровень грунтовых вод не будет достигнут. Глубина каждого раздела может быть то, что вам удобно как с точки зрения безопасности, так и удобства работы.

1. Выкопайте яму до определенной глубины

Выкопайте яму до глубины, на которой вы считаете, что продолжать это небезопасно, или пока вы затопили яму максимум на 5 метров. В зависимости от того, хотите ли вы перегородку и, если да, на той высоте, которую вы хотите, вы можете хотите немного изменить глубину отверстия, чтобы верх формы будет на желаемой вершине перегородки после завершения ряда заливных секций футеровки.

2. Установите клетку переставной штанги на место.

— По возможности используйте отдельные длинные куски перетяжка для вертикалей. Их можно прикрепить к отверстию. стенка с короткими кусками стержня, загнутыми в крючки и забили в стенку отверстия по вертикали.

— Ставим горизонталы на место, начиная снизу и постепенно поднимаясь вверх.

— Свяжите каждую горизонтальную точку на месте временно с достаточным количеством стяжек, чтобы удерживать его на месте. Этот позволяет вносить любые корректировки, которые могут потребоваться позже.

— Перед установкой формы для каждую заливку, надежно связать все пересечения горизонталей и вертикалей.

3. Опустить и собрать форму.

— Выровняйте и отцентрируйте форму по дну отверстия.

4. Залить бетон за формой

— Оставьте верхнюю поверхность шероховатой для хорошего сцепления при следующей заливке.

5. Опустите и соберите еще одну форму.

— Установить прямо поверх предыдущей формы;

— Заливка бетона за формой;

— Повторяйте этот шаг, пока не получите достичь поверхности земли или дна предыдущей серии заливок.

6. Повторите шаги с 1 по 5.

— Повторяйте эти шаги, пока не дойдете до воды. Нижняя часть облицовки должна быть сделана с бордюром чуть выше уровня грунтовых вод.

ПРИМЕЧАНИЕ: Если вы копаете и подкладываете под предыдущий подъемник, осторожно, чтобы оставалось достаточно места между верхом этого подъемник и низ предыдущего подъемника, через который ВЫ можете заливать бетон (см. Рис. 8-6.)

E. Копание в воду-стол-и-леска

Этот метод рекомендуется только в том случае, если уровень грунтовых вод находится в пределах нескольких метров от земного поверхность и земля твердая.Он включен здесь чтобы продемонстрировать, что всегда должны выполняться одни и те же операции хотя, в зависимости от глубины, они могут выполняться в несколько другом порядке:

1. Яма выкопана чуть выше уровня грунтовых вод,

2. Выкопайте бордюр на дне ямы.

3. Установите стержень на место.

4. Установите форму на место. Запомни тщательно отцентрируйте и выровняйте форму.

5.Смешайте и залейте бетон в форму.

6. Продолжайте опускать формы поверх предыдущих форм и заливать бетон позади них, пока не достигнете поверхности земли.

F. Кольца из сборного железобетона

Сборный армированный бетонные кольца часто используются для облицовки колодцев . Они есть вылили и затвердели над землей, чтобы опустить в хорошо позже. Есть два основных метода установки колец:


РИС.8-7. ОПУСКАНИЕ ЖЕЛЕЗОБЕТОННОГО БЕТОНА КОЛЬЦА

Кольца следует изготавливать так, чтобы они:

  • легко складываются или прикрепляются друг к другу;

  • могут образовывать водонепроницаемое соединение там, где они встречаются;

  • достаточно прочны, чтобы выдержать вес длинной колонны колец;

  • не гниет, не корродирует, не ржавеет или иным образом не теряет вышеперечисленных качеств;

  • не реагирует с водой, чтобы сделать воду менее желательной для употребления.

Этот метод более полезен в большом проекте, где кольца могут производиться централизованно а затем транспортируется на буровую площадку для использования.

Изготовление колец своими руками потребует использования внутренняя, внешняя, верхняя и нижняя формы. Внутреннее, внешнее и верхние формы можно аккуратно снять после того, как бетон застынет. только начал схватываться, обычно через час или два, позволяя делать несколько колец каждый день, если доступно достаточное количество нижних форм.Где ряд форм доступны, их лучше оставить на месте, чтобы позволить бетону лучше застыть.

Можно 1) сделать своими руками железобетонные кольца или 2) иногда приобрести их на местном рынке в виде водопропускных труб или аналогичный предмет. Оба подходят.

Определение того, как соединение двух колец является серьезной проблемой при подкладке колодец с бетонными кольцами. Часто плоские края просто были заделаны строительным раствором и уложены по ровным краям.(См. Рис. 8-8a.) Это обеспечивает очень небольшое сопротивление, если боковая сила неодинакова. оказывается. Лучше использовать зауженный или расклешенный крой. (Видеть Рис. 88b и c.) Они лучше сопротивляются боковым силам. и должны быть расположены так, чтобы вода стекала по за пределами подкладки будет иметь тенденцию стекать из а не в колодец. Где возможно, два кольца должны быть прочно соединены. Это чаще всего делается гайками и болтами через стальные фитинги, залитые в кольца.Этот тип подключения особенно полезен, когда подкладка будет утоплена на место, но не может быть необходим при укладке колец в уже открытое отверстие.


РИС. 8-8. БЕТОННЫЕ КОЛЬЦЕВЫЕ СОЕДИНЕНИЯ

Как и в случае с большинством других методов заливки бетона, бетон в кольцах могут быть как водонепроницаемыми, так и пористыми. Кольца из пористого бетона могут быть особенно полезны при проходке футеровка в нижнюю часть колодца.

1.С накоплением в открытом стволе: план работы

— Выкопать бордюр немного выше уровня воды;

— Укрепляем бордюр и заливаем форму таким способ, которым подкладочное кольцо будет сидеть поверх него. (См. Рис. 8-9.)

2. Опустите кольцо на место наверху бордюра.

— Основная проблема с такой облицовкой колодца заключается в том, что между облицовкой и окружающей почвой очень мало сцепления.

3. Продолжить опускание колец и заливку. вокруг них, пока не достигнете поверхности земли.

ПРИМЕЧАНИЕ: Может быть полезно установить бордюры или другой тип анкеровки, помогающий установить колонну на место.


РИС. 8-9. КОЛЬЦА ПОДКЛАДКИ ОПУСКАЕМЫЕ НА МЕСТО НА АНКЕРНОМ БУКРЕ

2. Затоплен с поверхности земли: план работ.

Включает штабелирование колец по мере необходимости на врезном кольце, пока весь столбец затоплен из-за выкапывания почвы изнутри и снизу нижняя часть столбца. Из-за его полной защиты от обрушения этот метод применяется на очень рыхлых почвах было бы трудно удержать колонку отвеса, особенно на рыхлых почвах.Проблема усугубляется тем, что как только колонна начинает наклоняться это очень сложно, а иногда и невозможно сделать снова.

Режущее кольцо специальное кольцо, которое обеспечивает режущую кромку, помогающую утопить колонна, а также помогает отводить почву прямо под нее в середину отверстия для снятия. (См. Рис. 8-10а.)

1. Установить 1 или 2 кольца накладки поверх врезного кольца. Чем больше звонков тебе можно складывать, тем больший вес будет у столбца и тем легче будет утонуть.Однако кольца очень тяжелые, и обычно это будет очень сложно поднимать кольца на высоту более 1 метра с помощью оборудования местного производства.

2. Рабочие будут стоять внутри кольцо и выкопайте, чтобы удалить почву и дать колонке погрузиться. (См. Рис. 8-lOb.)

3. Копать следует делать особенно осторожно, стараясь удалить почву равномерно со дна отверстия так, чтобы колонна утонула вертикально.

4. Добавить кольца когда существующий столбец опускается туда, где другое кольцо могут быть легко добавлены (обычно на уровне земли или чуть выше).(См. Рис. 8-10c.)

5. Продолжайте опускать столбец и добавляя кольца, насколько это возможно, в уровень грунтовых вод. (См. Главу 9, стр. 99.)

ПРИМЕЧАНИЕ: Из-за большой вероятности того, что кольца могут перекоситься и неравномерные силы, которые часто приходится прикладывать в столбец, чтобы снова было ровно, Желательно, чтобы кольца были плотно прикреплены друг к другу.


РИС. 8-10. МОЙНЫЕ КОЛЬЦА НАКЛАДКИ

Часто в рыхлой почве, в основном песка, кольца опускаются косо, что вызывает проблемы, особенно когда толщина рыхлого слоя около 4 м. или родинка.В менее толстых слоях (около 2 м) лучший способ утопить колонну относительно отвеса — это продолжайте копать как можно быстрее, пока не сформируются более твердые слои. ударил. Даже если кольца стоят криво, они могут снова поставить в вертикальное положение следующим образом.

Если кольца перекошены, как на рис. 8-lla, работа внутри колонны колец для удаления почвы из-под нижнего края нижнего кольца как показано. Яма, которую вы выкапываете, должна выходить снизу и за ее пределы. внешний край кольца.Когда это будет завершено, осторожно выкопайте почву из-под противоположной стороны колонны, но с этой стороны старайтесь не выкопайте под кольцом больше, чем это абсолютно необходимо. (См. Рис. 8-llb.) Когда колонна опускается с этой точки, он должен постепенно опускаться в сторону, которая была сначала откопали. (См. Рис.8-ооо.)


ИНЖИР. 8-11. ВЫПРЯМЛЕНИЕ КОЛОННЫ, КОТОРАЯ ВЫСОТАЛА ОТ СЛИВЫ

г. Раствор (гипс)

1.Закалить на место

Армированный раствор применяется очень часто вроде железобетон. Основное преимущество этого метода — что никаких форм не требуется, потому что миномет брошен на стену на месте.

Этот вариант эволюционировал в Сенегале. Было сложно транспортировать тяжелые стальные формы к площадкам колодцев, чтобы каменщики «бросали» бетон на стены. Но бетон не очень удобен, поэтому каменщики стали отказываться от гравия и использовать только раствор.

Стены обычно оштукатуриваются метр за метром, так как колодец выкопан. Это разновидность «копать-аметр-поура-метр». метод, применяемый с железобетоном.

Этот процесс выглядит следующим образом:

1. Выкопайте яму глубиной около 1,1 м.

2. Проверьте диаметр отверстия и отвес.

3. Отрежьте и придайте форму как можно больше стержня. как можно раньше, потому что следующие шаги нужно делать быстро.

4. Распылите смесь (1: 4, цемент: вода). на всех оштукатуренных поверхностях.Если поверхность сохнет слишком быстро, снова смочите его непосредственно перед штукатуркой.

5. Нанести шпателем слой раствора толщиной 3 см.

6. Установите стержень.

7. Нанесите второй 3-сантиметровый слой раствора, пока первый еще влажный.

8. Можно нанести третий, более тонкий слой, чтобы сделать стены как можно более гладкими.

2. Сборный бетон

Строительный раствор также можно использовать для изготовления сборных колец, даже если формы недоступны.

1. Выкопайте круглую яму нужным наружный диаметр кольца. (См. Рис. 8-12a.)

— Глубина отверстия определяет высоту кольца.

2. Отверстие заштукатуривается и армирован так же, как и в колодце. (См. Рис. 8-12b и c.)

3. После того, как он застынет в течение нескольких дней, его можно выкопать и позже установил в колодец. (См. Рис. 8-12d.)

— Кольцу этого типа следует дать затвердеть. в течение как минимум одной недели, прежде чем его поместят в колодец.


РИС. 8-12. ЛИТЬЕ БЕТОНА КОЛЬЦА В ФОРМАХ ЗЕМЛИ

H. Кирпич или камень (кладка) с замазкой

Камень был использован для строительства футеровки в колодцах вв. Строительство скважины с использованием камень обычно предполагает копание ямы как можно дальше в уровень грунтовых вод до того, как будет построена облицовка. Один раз устанавливается фундамент под воду, стены обычно застраивается двойным слоем около 50 см.толстый. Каменные стены очень слабы при растяжении, поэтому могут легко растрескаться, если на них будут воздействовать неравномерные нагрузки.

Колодцы этого типа могут обеспечить приемлемые качественная колодезная вода, если приняты меры для предотвращения загрязнения от просачивания поверхностных вод через футеровку. 5 см. толстый слой бетона или раствора вокруг 3 верхних м. футеровки может предотвратить просачивание загрязненных поверхностная вода обратно в колодец. Фактически, поверхность просачивание воды может в конечном итоге достичь уровня грунтовых вод и найти его путь обратно в колодец, но если эта утечка был отфильтрован не менее чем через 3 м грунта, потенциально опасные загрязнители будут удалены.(См. Рис. 813.)

Можно использовать кирпичную или каменную кладку в большинстве различных методов копания и футеровки, но, из-за его тенденции к растрескиванию под нагрузкой, он обычно не используется, кроме как для изготовления футеровки из дно колодца вверх, за одну непрерывную операцию.

Можно возвести стену из кирпича или камня на врезном кольце и вонзился в землю (см. Рис. 8-14.), Но любое обрушение снаружи может треснуть или опрокинуть стену.Если бы такой столбец раковина наклонена, ее может быть очень сложно достать снова в вертикальном положении, не оказывая какой-либо боковой силы на столбец, который может треснуть или разрушить столбец.


РИС. 8-13. КАМЕННАЯ СКВАЖИНА 3 м УПЛОТНЕНИЕ ИЗ БЕТОНА ИЛИ РАСТВОРА ПРЕДОТВРАЩЕНИЕ ЗАГРЯЗНЕНИЯ
РИС. 8-14. ВСАСЫВАЮЩИЙ КИРПИЧ НА РЕЖУЩЕМ КОЛЬЦЕ

Можно использовать арматурный стержень чтобы помочь скрепить кирпичную кладку. Это иногда используется при проходке нижней части колодца.Это обычно не используется для конструкции средней секции потому что в большинстве случаев стена из железобетона или раствора также могут быть построены из тех же материалов и обеспечивать более прочная подкладка. (См. Рис. 815.)

Также можно использовать кладку для облицовки стены в разделы. Когда требуется подкладка после откопки количество метров, можно установить бордюр и накладка на бордюре. Бордюр служит в качестве основы, на которой может быть построена вагонка вверх и в качестве прочной анкерной детали, которую можно поддерживается, чтобы можно было продолжить копание под ним и сквозь него В качестве меры предосторожности бордюр должен поддерживаться длинные куски дерева или что-нибудь еще, что может быть зажат между дном отверстия и бордюр.(См. Рис. 8 и бордюр. (См. Рис. 8-16.)


РИС. 8-15. АРМИРОВАННЫЙ КИРПИЧ
РИС. 8-16. РАЗДЕЛ КИРПИЧНОЙ ОБЛИЦОВКИ

Ring Beam — обзор

7.4.2 CAISSONS

Строительство кессонной шахты осуществляется на уровне земли. Производится выемка сердечника вала, и по мере удаления грунта футеровка вала опускается под действием собственного веса или, при необходимости, добавляется дополнительный вес (кентледж). К верхним кольцам привинчиваются дополнительные сегментные блоки, чтобы удлинить кессон, поскольку футеровка продолжает опускаться ниже уровня земли.

Нижняя кромка первого кольца снабжена жертвенной режущей кромкой со скошенной кромкой (рис. 7.6) и предусмотрены приспособления для смазки наружных поверхностей колец бентонитом. Показана последовательность построения (рис. 7.7).

Рисунок 7.6. Шахтная конструкция в виде кезуна.

Рисунок 7.7. Стандартный подробный чертеж колодца из сборного железобетона (North West Water).

Этап 1

Необходимость точных и безопасных временных работ на уровне земли столь же важна, как и «опора»; кессоны предоставляют мало возможностей для корректировки отвеса и округлости после начала погружения.

Первая операция — изготовление направляющей муфты кессона. Произведена выемка грунта на глубину примерно 1,2 м, что касается опоры, два кольца собираются и проверяются на уровень и округлость. Эта временная конструкция может затем служить ставенкой для заливки бетонной кольцевой балки на уровне земли.

Кольцевое пространство 50–100 мм между сегментами и кольцевой балкой создается за счет использования временного заполнителя пустот (такого как лист полистирола) во время литья кольцевой балки.В качестве альтернативы для создания кольцевой балки можно использовать сегментные кольца подходящего размера, окруженные бетоном.

При проходке кессона затрубное пространство заполняется бентонитом.

Stage 2

Первые два сегментных кольца содержат режущую кромку и кольцевое кольцо (рис. 7.4). Также доступны комбинированные кольца-чокеры / режущие кромки. Наружный диаметр этих специальных сегментных блоков увеличен примерно на 25-50 мм по сравнению со стандартными кольцевыми блоками, что обеспечивает небольшую выемку грунта для остальных колец кессона и тем самым облегчает опускание кессона.

Выемка стержня центрального вала обычно выполняется грейферным экскаватором, равномерно работающим вокруг режущей кромки. При необходимости окончательная обрезка выемки производится вручную. Скорость опускания кессона по мере постепенного удаления грунта зависит от характера грунта. Управление осуществляется путем создания большего количества сегментных колец для удлинения кессона, увеличения / уменьшения кентледжа к кессону и смазки направляющей муфты бентонитом.Иногда необходимо предотвратить неконтролируемое опускание кессона, наложив ограничения на направляющую муфту.

Для валов большего диаметра в несвязных почвах может потребоваться более сложная система смазки бентонитом, которая обеспечивает впрыскивание бентонита непосредственно над нисходящим кольцевым кольцом.

Этап 3

Проходка кессона продолжается до тех пор, пока не будет достигнута формация основания. В хороших грунтовых условиях режущая кромка может быть удалена для повторного использования на других валах, но для грунтовых условий, когда кессонные методы считаются необходимыми, режущая кромка обычно рассматривается как не подлежащая восстановлению.Специально изготовленные стальные режущие кромки предпочтительны для использования в чрезвычайно плохих условиях грунта, особенно для поддержания круглости валов большего диаметра, но они становятся дорогостоящими предметами временных работ, если их нельзя восстановить для повторного использования.

Сложнее контролировать кессоны в водоносных грунтах. Если возможно, будут приняты меры по контролю воды путем осушения (например, установка скважин или глубоких колодцев) или сжатым воздухом, используемым в сочетании с вертикальным воздушным затвором и временной крышкой шахты.В последнем случае строительство ствола будет продолжено опорными методами. Однако работа со сжатым воздухом является дорогостоящей и потенциально опасной, а обезвоживание земли может оказаться невозможным или недопустимым.

В этих обстоятельствах может возникнуть необходимость провести выемку грунта (захватыванием) ниже уровня грунтовых вод и, когда уровень пласта будет достигнут, укладывать бетон для основания ствола с помощью тремай-трубы. Останутся проблемы с герметизацией основания от воды и дополнительными мерами предосторожности (например,г. клапаны сброса давления в основании), возможно, придется установить, чтобы предотвратить проскальзывание вала в его временном состоянии до того, как будет достигнут полный вес постоянных работ путем переоборудования в колодец.

Стадия 4

После того, как проходка завершена и основание вала построено, следует преобразование вала, операции аналогичны описанным ранее для конструкции вала с опорой. Заливка сегментов обычно не требуется, потому что характер выкапываемого грунта исключает возможность образования пустот в окружающем грунте, но при некоторых обстоятельствах это может быть указано таким образом, чтобы бентонит, оставшийся в кольцевом пространстве, удалялся путем вытеснения.

Стволы относительно небольшого диаметра также могут быть заглублены как кессоны, построенные из цельных сборных железобетонных колец, скрепленных вместе длинными болтами, проходящими через всю глубину бетонного кольца. Первое кольцо состоит из комбинированного блока режущей кромки / чокера со встроенным стальным режущим башмаком. Опусканию кессона способствует использование экскаваторной машины для опускания блоков кессона после удаления керна. В настоящее время эти валы доступны в четырех размерах от 2 до 3 метров в диаметре.Ограничение по глубине для этого типа кессона составляет около 10 м.

Блоки водопропускных труб

также адаптированы для вертикального использования в связи с кессонной конструкцией шахт, где действуют местные ограничения на расположение канализационных сетей или рабочих зон, например, работа в пределах определенной ширины проезжей части дороги. Обычно можно ожидать, что такие стволы будут ограничены глубиной около 6 м.

Кольца бетонных колодцев: преимущества

Бетонные кольца для колодца очень востребованы в современном строительстве.Во-первых, с помощью этих материалов в частном секторе строят скважины. Для возведения частного строения кольца колодца должны быть выполнены с включением арматуры и с учетом повышенной нагрузки на стены иметь хорошие прочностные характеристики.

Кроме того, изделия используются для установки различных систем связи, например, строительства водопровода, сети, канализации, газа, канализации.

В последних кольцах колодца должны быть специальные пазы, позволяющие надежно соединять соседние детали и избегать перекоса.Также с помощью железобетонных материалов строятся тоннели для прокладки телефонных линий, электрических и тепловых сетей. Продукция используется для оборудования септиков — очистных сооружений.

Есть несколько типов колец. Бетон маркируют диаметром от 1 до 2 метров. Высота всех изделий стандартная — 90 см. Также можно встретить дополнительные кольца других размеров, например, изготовить изделия высотой 50 и диаметром 70 см.

Кольца железобетонные для колодцев за счет включения арматуры имеют повышенные прочностные характеристики и соответствуют всем требованиям и нормам.

К преимуществам материалов можно отнести долговечность, обеспечиваемую бетонным и стальным каркасом, входящим в состав изделия, высокую прочность (железобетон имеет сопротивление нагрузкам сжатия).

Кольца колодца характеризуются водонепроницаемостью, быстротой монтажа. Для их установки не потребуется много времени или специальных навыков.Изделия просты в ремонте и обслуживании. Их гладкая поверхность очищается лучше, чем дерево или кирпич, а заменить бетонное кольцо в таких колодцах намного проще. Преимущество материала — невысокая цена, что делает продукцию доступной (как для организаций, так и для частных лиц).

Бетонные кольца монтируют крановой техникой, размещая их в специально вырытых технологических нишах. Если высоты кольца недостаточно для обустройства колодца, применяется рядная установка. Материалы кладут друг на друга, а образовавшееся между ними пространство заполняют бетоном или портландцементным раствором.

Для эффективной работы кольца колодца следует дополнительно гидроизолировать.

Это значительно продлит срок эксплуатации постройки. При монтаже необходимо качественно закрепить кольца, чтобы не допустить их смещения. Это позволяет делать специальные отверстия, в которые вставляются стальные раскосы, а затем они гнутся.

Самыми популярными материалами являются материалы, имеющие систему паз-паз. Эта система состоит из простой конструкции, которая легко устанавливается и хорошо предотвращает вытекание воды из колодца.Особенно это важно для садоводов и огородников, у которых постройка часто находится рядом с садом.

p>

Кольца для открытых колодцев — типы и их преимущества. / Различные типы колец для открытых колодцев. ~ ПАРАМЕТРЫ ВИДЕНИЯ

Кольца для открытых колодцев доступны в двух основных типах в зависимости от материалов, используемых в процессе их производства.

Они есть,

1. Открытый колодец RCC кольцо.
Кольцо открытого колодца ПКР.

Это наиболее широко используемый тип колец, так как они очень подходят для работы с ними.Диаметр этих колец обычно начинается от 2 футов до 8 футов. Вы должны выбрать тот, который подходит по размеру вашего открытого колодца. Глубина этих колец обычно колеблется от 6 дюймов до 3 футов.

Стоимость этих колец в основном зависит от диаметра, толщины стенки, глубины и расхода сырья в конкретной области, где они производятся.

Обычно кольца RCC диаметром от 2 до 5 футов используются в жилых помещениях, а кольца большего диаметра используются в колодцах, вырытых для сельскохозяйственных, коммерческих и коммунальных целей.

и

2. Глиняное кольцо открытого колодца.
Глиняное кольцо, используемое в открытом колодце.

Глинистые кольца в открытых колодцах более полезны по сравнению с кольцами RCC. Эти кольца действуют как естественный очиститель воды и сохраняют прохладу в летний сезон. Можно сказать, что это глиняные горшки с водой, вставленные в открытый колодец. Я видел такие кольца в прибрежной южной части (в Керале) Индии.

Эти типы колец также доступны в различных размерах, но их размеры ограничены по сравнению с кольцом RCC.

Преимущества и важность кольца открытого колодца:

1. Кольцо открытого колодца удерживает почву от обрушения.

2. Они действуют как предварительный фильтр, когда вода просачивается и наполняет колодец.

3. Вы можете заполнить внешнюю сторону кольца гравием и песком, чтобы удалить грязь и органические вещества, присутствующие в проточной воде, прежде чем она попадет в открытый колодец.

4. Погружной насос можно погружать в открытый колодец, не беспокоясь о его засорении и затратах на техническое обслуживание.

5. Они сохраняют воду прохладной и здоровой.

6. Если вы хотите увеличить глубину открытого колодца в ближайшем будущем, вы можете сделать это, не опасаясь обрушения.

7. Вы можете изменить диаметр колодца с любой необходимой глубины, установив кольца меньшего диаметра.

8. Эти кольца действуют как лестница для спуска или подъема по открытому колодцу, когда это необходимо, поскольку они имеют ступеньки (не для всех типов) или отверстия для ног.

колодезное кольцо, имеющее ступеньку.

9. Кольца открытых колодцев служат защитным барьером для детей и других живых существ при установке над поверхностью земли.

кольцо открытого колодца в качестве защитного барьера.

Просмотрите следующую статью 👇

Спасибо за просмотр этой статьи❤. Хорошего дня😄.

Бетонные кольца и колодцы перезарядки

Муссон вот-вот начнется, и пора действовать, советует наш эксперт по воде С.Вишванатх

Наконец-то долгожданный сезон дождей наступит на побережье Кералы 1 июня или, возможно, на день раньше. Одна часть населения Бангалора с нетерпением ждет, чтобы получить обещанный дождь и превратить его в актив. Эти люди будут следить за тем, чтобы наши берега грунтовых вод были заполнены и были пригодны для использования в течение всего года или, по крайней мере, значительной части. И есть производители сборных железобетонных колец.

Они являются частью неформального сектора города, и свободный земельный участок — все, что им нужно для ведения бизнеса.Они распространены повсеместно, особенно в пригородах города, и работают со стальными формами и бетоном.

Они отливают кольца различных размеров от двух с половиной до четырех с половиной футов в диаметре. Вы размещаете заказ, и кольца должны быть готовы максимум через две недели. Бизнес идет оживленно, особенно с выходом официального постановления, согласно которому сбор дождевой воды является обязательным.

Цены на бетонные кольца в разных частях города находятся в следующем диапазоне:

Кольцо диаметром два с половиной фута.стоит рупий. 300-325. Высота 18 дюймов. Если диаметр составляет три фута, ставка составляет рупий. 350-375, рост 18 дюймов. Увеличение высоты на полфута будет стоить рупий. 400-425, высота такая же. Четырехфутовое кольцо будет стоить рупий. 450, высота 13 дюймов. Если вы добавите полфута, ставка составит рупий. 450, высота 13 дюймов.

Кольца из сборного железобетона с бетонным покрытием отливают в неформальных дворах. Эти кольца доставляются на место с использованием небольших транспортных средств, таких как Tempos, и цена на самом деле представляет собой посадочную стоимость колец.Затем копатели используют эти кольца для создания «дырявых» колодцев или для подпитки колодцев, как их здесь называют.

Минимальная глубина

Эти колодцы, согласно регламенту, должны иметь глубину не менее 10 футов. Обычно рекомендуется, чтобы они были на глубине около 20 футов. Следует использовать около 14 колец. Дождевая вода с крыш и мощеных площадок может затем направляться в колодцы для подпитки. В эти колодцы также можно отводить дождевую воду из ливневых стоков. Меры предосторожности — убедиться, что внутрь не может попасть загрязненная вода, например сточные воды.

После предварительной фильтрации, чтобы не допустить попадания листьев и других органических веществ, дожди здесь восстанавливаются. Скорость заправки может варьироваться от 1000 литров в час до 6000 литров в час. Пробный тест, при котором вода из автоцистерны заливается в эти колодцы и фиксируется время, необходимое для опорожнения воды, подскажет точную скорость подпитки.

В зависимости от этого параметра и обслуживаемой ими площади водосбора можно спроектировать достаточное количество питательных скважин.

Подпиточные колодцы играют важную роль в пополнении уровня грунтовых вод Бангалора.Она должна быть в каждом колодце города. Он может быть в каждом доме и квартире в городе, за исключением районов с очень высоким уровнем грунтовых вод.

Если позволяют условия, питательный колодец может также использоваться как сбросной колодец, а грунтовые воды могут использоваться в летнее время. Производители бетонных колец — герои-экологи, работающие на средства к существованию, обеспечивающие водой жителей города и смягчающие наводнения.

Это настоящие водные воины.

zenrainman @ gmail.com

.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
