Банная печь из трубы горизонтальная своими руками: делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Содержание

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения.

Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства.

Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

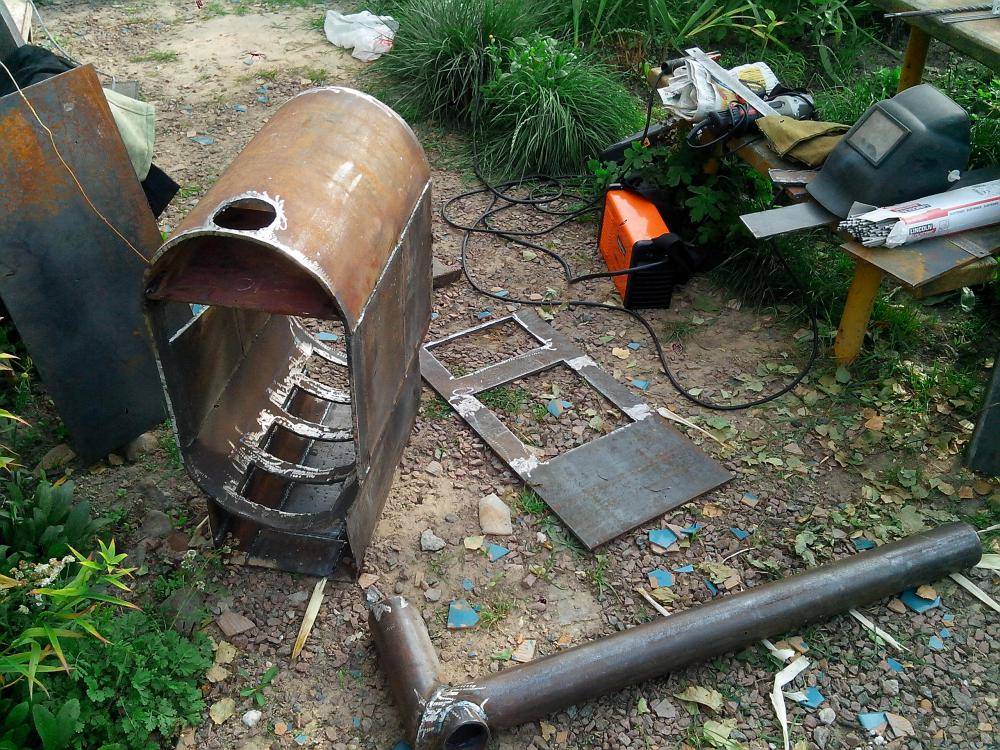

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.
