Детектор скрытой проводки своими руками схема: Простой детектор скрытой проводки за 15 минут

Содержание

Простой детектор скрытой проводки за 15 минут


Бывает сильная и срочная надобность просверлить в стене отверстие под дюбель. Как при этом не попасть в проходящую проводку? По идее нужно бежать в магазин и покупать дорогой инструмент для определения скрытой проводки. Это хорошо, если он будет в наличии, а если нет? К примеру, в провинциальном поселке его днем с огнем не сыщешь.
К счастью, такой девайс просто сделать самому обладая даже начальными азами электроники.

Понадобится


  • Транзистор n-p-n структуры. Подойдет практически любой. В примере используется C945.

    На старых платах таких полно.

  • Резистор на 1 кОм.

  • Светодиод.
  • Колодка для подключения.

  • Батарейка 9 В, типа «Крона».
  • Медная проволока 0,5-0,8, мм

Простой детектор скрытой проводки своими руками


Первым делом изготовим поисковую антенны. Отрезаем кусок проволоки длиной примерно 30 см.

Наматываем его на каркас 3-5 мм в диаметре. Шпажка подойдет.

Вынимаем шпажку и немного растягиваем катушку. Получилась антенна.

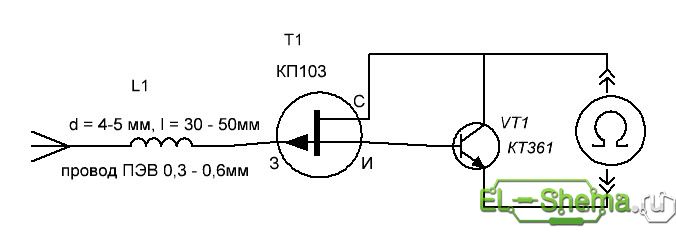

Схема детектора скрытой проводки:


Цоколевка транзистора такова:

Собираем все по схеме. Сначала припаиваем транзисторы друг к другу.

Эта конструкция из 5 деталей тем и хороша, что для нее не нужна плата — все собирается навесным монтажом.
Припаиваем светодиод.

Затем резистор.

Подключаем все это дело к колодке.

И в завершении припаиваем антенну.

В итоге готовый работоспособный образец.

Чтобы его включить, необходимо надеть колодку на батарейку.

Подносим к проводу:

Светодиод загорается.
Испытания в реальных условиях:

При приближении к токоведущей проводке, светодиод отчетливо загорается.

Такой прибор не требует какой-либо настройки и при исправных деталях начинает работать сразу.
Теперь можно без труда определить опасные для жизни места, где ни в коем случае нельзя сверлить.

Смотрите видео


Детектор скрытой проводки своими руками

Зачастую мы сталкиваемся в своей жизни с такой проблемой, как скрытая электропроводка в квартире. Вам понадобилось проделать отверстие в стене, чтобы повесить зеркало, часы или полку, и в этот момент произошла неприятность – в стене все начало искрить, и свет в помещении погас. В чем же дело? Дело в том, что при сверлении вы задели провод, который идет под стеной к лампе. И теперь придется чинить испорченный провод. А этого можно было легко избежать, используя специальный детектор скрытой электропроводки. Покупать такой прибор в магазине не обязательно, потому что его можно сделать своими руками дома из подручных средств. Рассмотрим далее, как можно сделать детектор скрытой проводки своими руками.

Способы, с помощью которых можно узнать, где именно проходит электропроводка в квартире

Есть несколько способов, благодаря которым можно легко распознать скрытую электропроводку. Например:

  • если есть такая возможность, заглянуть в техническую документацию вашей квартиры, в которой должна быть схема разводки электрики
  • можно предугадать схему прокладки проводки, обратив внимание на расположение распределительной коробки, а также на то, каким образом от нее идут провода к розеткам и выключателям. В случае, когда проводка делалась опытным и грамотным электриком, прокладка кабелей происходит под прямым углом, потому что так заложено в стандартах
  • очень хорошо, если вы сами делали ремонт в квартире, и разводкой электричества занимались тоже сами, поскольку необходимости в детекторе у вас не будет

Но бывает, что проводку проводил неквалифицированный мастер, который ради экономии метров провода разводил их по коротким путям. В таком случае, конечно же, не обойтись без специальных средств для поиска скрытой проводки.

В магазине можно найти различного рода поисковики для проводов. Обычно их называют детекторами скрытой проводки. Искатели бывают двух типов:

  • низкий класс поиска – они, как правило, настроены на источник электромагнитного излучения, то есть на провода, которые находятся под напряжением
  • высокий класс поиска – они наиболее точные и могут найти провода, которые не снабжены на момент поиска электричеством, то есть они настроены просто на выявление самого провода

Прибор низкого класса обычно стоит гораздо дешевле. Поэтому, чтобы вообще сильно не тратиться на покупку таких приборов, можно сделать детектор своими руками. Для домашнего использования его вам будет вполне достаточно.

Схема устройства и материалы для изготовления искателя

Мы предлагаем вам к рассмотрению самую простую схему сборки устройства поиска скрытой проводки. Для того чтобы самостоятельно собрать простой детектор скрытой электропроводки, вам потребуются детали, которые вы без проблем сможете найти среди своего домашнего арсенала, или за копейки приобрести в магазине радиотехники. Перечислим вам все необходимые материалы:

  • микросхема К561ЛА7
  • батарейка «Крона» на 9 В
  • резистор мощностью 1 МОм
  • пищалка (пьезоизлучатель или звуковой/световой датчик)
  • медный стержень (или проволока одножильная) длиной от 5 до 10 см
  • кусок картона
  • иголка (для прокалывания отверстий)
  • паяльник (мощностью не больше 25 Ватт)
  • короб или деревянная линейка

Рассмотрим подробнее все эти материалы, а также механизм сборки такого устройства. Основной элемент здесь – это советская микросхема. Она чувствительна к электромагнитному и статическому полю, которое исходит от проводников электрической энергии или каких-либо электронных устройств. От повышенного электростатического поля схема будет защищена резистором. Чувствительность самого прибора определит длина антенны. В качестве антенны мы используем одножильный медный провод, длина которого не должна превышать

10 см. Если длина будет больше, то существует вероятность так называемого самовозбуждения микросхемы, в результате чего прибор будет неточно указывать нам впоследствии на наличие провода в том или ином месте.

Есть один нюанс, который следует учесть. При подборе длины антенны детектора, нужно всегда проверять, чтобы она реагировала только на электрический кабель. То есть необходимо постоянно подносить искатель к предметам, пока реакция антенны не будет производиться только на электропровод.

В списке материалов вы обнаружили так называемую пищалку, звуковой датчик, или как его профессионально называют – пьезоэлемент. Также можно использовать светодиодный элемент. Этот элемент необходим нам будет для восприятия на слух электромагнитного поля, а светодиодный датчик будет светом указывать на место, где располагается провод. Впоследствии, когда мы будет работать с детектором, при обнаружении им напряжения в проводе, он будет издавать характерный треск. Такую пищалку можно найти в старом тетрисе, тамагочи или часах.

Схема у нас будет питаться от батарейки крона, с напряжением

9 Вольт. Далее займемся навесным монтажом – берем картон, прикладываем к нему микросхему ножками вниз и под каждой ножкой с помощью иголки делаем отверстия, всего их должно получиться 14, по 7 штук с каждой стороны схемы. После мы продеваем все ножки микросхемы через это отверстие и загибаем их. Таким образом, мы надежно закрепили ИМС (интегральная микросхема) на картоне, впоследствии нам будет проще с пайкой проводов.

Далее наступает самый сложный и важный момент – соединение всех элементов

Здесь необходимо использовать паяльник не больше 25 Ватт, иначе схема может перегреться. Приступаем к сборке:

Изначально перед работой, надо подготовить план-схему, на которой вы подробно пропишете все элементы и моменты их соединения. Микросхема, а точнее ее контакты, лучше всего пронумеровать

от 1 до 14, начиная слева направо, при условии, что паз торца схемы будет наверху. И далее производим последовательно все соединения:

  • соединяем батарейку выход «+» с ИМС (интегральная микросхема) к контакту № 14
  • соединяем батарейку выход «-» с контактом № 7
  • соединяем резистор с медным стержнем (или проволокой) к контакту схемы № 1 и № 2 параллельно
  • соединяем пьезоизлучатель (датчик звука или светового индикатора) с контактом № 4
    одним проводком напрямую
  • соединяем пищалку с контактами №3, 5 и 6 вторым проводом

Далее всю получившуюся конструкцию необходимо аккуратно расположить в каком-либо удобном коробе или на деревянной линейке.

Если вы исполнили все рекомендации по сборке, то схема должна заработать сразу. А для того чтобы детектор не работал постоянно, можно подключить тумблер, расположив его между батарейкой и схемой.

Детектор поиска напряжения сети готов. Благодаря всем этим несложным действиям вы, не потратив лишних средств и времени, смогли создать для себя своими руками домашнее устройство для поиска скрытой проводки. Его вы можете использовать теперь всегда, когда соберетесь повесить в своей квартире что-нибудь, или просто захотите поменять электропроводку. Самодельный детектор без проблем поможет вам правильно делать отверстия в стене, чтобы не повредить провода.

Радиосхемы. — Детектор скрытой электропроводки

 материалы в категории

Искатель скрытой проводки

Детектор электропроводки может быть незаменим при проведении ремонтных работ в доме- особенно если вдруг, к примеру, есть необходимость сверлить стену.
Ведь на месте сверления может оказаться спрятанная электропроводка да еще и под напряжением!
Так-же данный детектор может быть полезен и при поиске неисправности в электропроводке.

Схемы устройств показаны ниже:

Схема первая- самый простая

Схема чрезвычайно простая- содержит всего одну микросхему и источник питания (батарейка типа «крона»).
При приближении антенны к электропроводке детектор издает характерный треск.
Резистор R1 нужен для защиты микросхемы К561ЛА7 от повышенного напряжения статического электричества, но, как показала практика, его можно и не ставить. Антенной является кусок обычного медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, т.е. был достаточно жестким. Длина антенны определяет чувствительность устройства. Наиболее оптимальной является величина 5…15 см.
По отзывам: таким устройством очень удобно определять местоположение перегоревшей лампы в елочной гирлянде: возле нее треск прекращается. Пьезоизлучатель типа ЗП-3 включен по мостовой схеме, что обеспечивает повышенную громкость «треска».

Схема вторая

Эта схема уже более сложная и имеет не только звуковую но и световую индикацию.
В цепи светодиода VD1 токоограничивающего резистора нет. так как микросхема DD1 (К561ЛА7) с этой функцией хорошо справляется сама.

Сопротивление резистора R1 должно быть не менее 50 МОм.



Есть еще один интересный вариант для применения этой схемы: её можно использовать как измеритель окружающего статического потенциала.

Какая от этого польза: устройство может реагировать на движение человеческого тела. Положив такое устройство в сумку, получим автономное охранное устройство, выдающее световые и звуковые сигналы, если с сумкой или около нее происходят какие-либо манипуляции.

Для этого потребуется небольшая переделка: нужно убрать резистор R1 из схемы и увеличить длину до 70…100 см.
Провод для антенны можно использовать любой а для компактности просто его свернуть.

Обсудить на форуме

Детектор скрытой проводки. Схема и описание

В большинстве современных городских квартирах применяется скрытая электрическая проводка. Достоинства ее в том, что она не портит внешний вид интерьера помещения. Но в тоже время есть и некоторые минусы этого метода прокладки проводов.

А именно, не зная, где проходит в стене проводка, возникает большая опасность получить поражение электрическим током во время проведения ремонтно-строительных работ в квартире. Для того чтобы защитить свое здоровье и целостность проводки, необходимо использовать детектор скрытой проводки.

Первый вариант детектора проводки

Вашему вниманию представлена принципиальная схема достаточно простого детектора проводки. Схема построена на интегральной микросхеме К561ЛА7 (CD4011). На элементе DD1.1 построен непосредственно сам детектор излучения, а на элементе DD1.2 и пьезоизлучателе BF1 звуковой генератор. Частота звука в данном случае будет равна частоте электрической сети, то есть 50 Гц.

Антенной устройства может быть кусок медного одножильного провода длиной не более 10 см. Длиннее ее делать не стоит, так как это может привести к самовозбуждению детектора, и его работа будет искажена.

Так как рабочее напряжение микросхемы К561ЛА7 составляет от 3В до 18 В, то запитать микросхему можно от 4 последовательно соединенных батареек типа ААА или от батарее типа «Крона»

 Второй вариант детектора скрытой проводки

Следующая схема, представляет собой более продвинутый вариант. Ее отличие от предыдущей схемы , в том, что кроме звуковой сигнализации обнаружения, в ней есть и световая индикация. Данный вариант так же построен на микросхеме К561ЛА7.

На элементе DD1.1 сформирован модуль детектора, на элементах DD1.3  DD1.4 построен звуковой индикатор с пьезоизлучателем, а на элементе DD1.2 и светодиоде HL1 блок световой индикации. Схема несложная и в наладке не нуждается, и в случае безошибочной сборке начинает работать сразу.

Лабораторный блок питания 30 В / 10 А

Детектор скрытой проводки: виды и критерии выбора

Очень часто возникает необходимость вбить в стену гвоздь или сделать в ней отверстие под дюбель и саморез, чтобы повесить картину или полку. Простая, на первый взгляд, операция может привести к неожиданным и неприятным последствиям. Они могут возникнуть, если вы случайно попадете в электропроводку в стене. Помимо нарушения целостности (обрыва) проводки, можно получить поражение электротоком. Избежать такой ситуации при ремонте своими руками и в других случаях, поможет детектор скрытой проводки.

Виды

Существующие на строительном рынке приборы для обнаружения электропроводки отличаются своими возможностями и ценой. Возможности прибора по обнаружению проводов в стене зависят от схемы его построения и типа датчиков. Существует несколько типов таких приборов, которые мы рассмотрим ниже.

Электростатические

Если вы решили делать ремонт в доме своими руками, то не обойтись без приборов для поиска электропроводки в стене. При выполнении таких операций от случая к случаю, нет смысла приобретать дорогостоящий профессиональный прибор. Вполне можно обойтись недорогим бюджетным вариантом. К таким относится электростатический детектор проводки. Его схема содержит датчик, реагирующий на наличие электромагнитного поля. В приборе присутствует звуковая индикация, а также возможна светодиодная индикация. При приближении к проводу повышается тон звукового сигнала или же возрастает частота щелчков.

Этот детектор скрытой проводки позволяет осуществлять поиск только тех проводов, которые находятся под напряжением и благодаря этому создают вокруг себя электромагнитное поле. Поэтому обнаружение обрыва провода таким прибором не всегда возможно. Не подойдет такой индикатор скрытой проводки и для сырых помещений, где стены могут содержать влагу, а также для металлических или с содержанием металла (армированных металлической сеткой). А вот для сухой квартиры или дома такое решение может быть оптимальным по цене и качеству выполняемых работ. Глубина обнаружения у таких приборов может доходить до 6, а то и 7 сантиметров.

Перед началом работ по поиску электропроводки, выполняемых своими руками, требуется провести калибровку устройства. Для этого его помещают на тот участок стены, где стопроцентно отсутствуют провода. Эта операция позволит избежать ошибок. Необходимо проверить и наличие напряжения в сети с помощью тестера. Ведь, как говорилось выше, этот тип приборов позволяет производить поиск только цепей под напряжением.

Электромагнитные

Электромагнитный детектор скрытой проводки представляет собой прибор более высокого класса, по сравнению с предыдущим. Они просты в обращении и хорошо подходят при выполнении ремонта своими руками. Они обладают хорошей точностью и позволяют проводить поиск даже в сырых помещениях, показывая полную схему разводки проводов. Однако, это возможно только при отсутствии обрыва в цепи. Дело в том, что для их успешной работы по поиску схемы разводки электрических цепей требуется включение в сеть нагрузки мощностью не менее 1 кВт. А если где-то присутствует обрыв, это затруднит процесс определения скрытых проводов.

Эти устройства помимо звуковой индикации имеют часто жидкокристаллический экран, указывающий на точное расположение проводов.

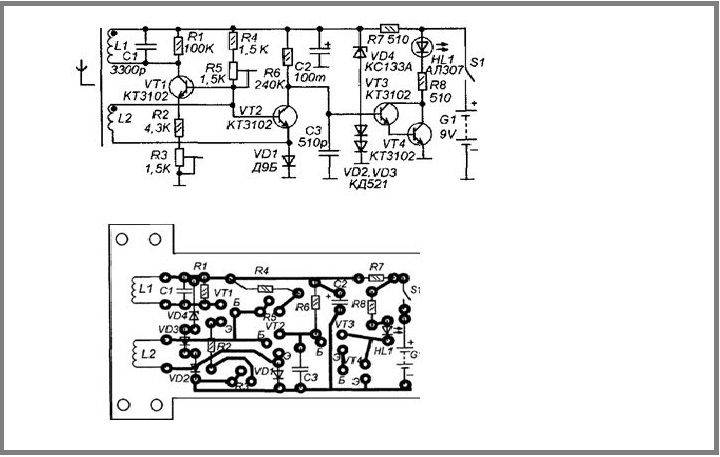

Металлодетекторы

Этот вид устройств позволяет определить любые металлические предметы, находящиеся внутри стен. Поэтому если возникает необходимость поиска схемы проводки в полностью обесточенном помещении, без этого устройства не обойтись.

Обычно эти детекторы кроме информации о наличии металла, могут указать из какого металла (черного или цветного) изготовлен предмет, находящийся в стене. При поиске обрыва провода эти устройства могут оказаться малоинформативными.

Минусом является то, что металлодетекторы не позволяют отличить провод от арматуры или иного металлического предмета. В то же время их можно использовать в том случае, когда необходимо сделать отверстие в стене, не попав при этом в металлоконструкцию.

Комбинированные

Комбинированный детектор скрытой проводки выполнен по схеме, которая содержит в себе три вышеперечисленных устройства. Пожалуй, только он способен определить полную схему разводки проводов в любых условиях, включая поиск и обнаружение обрыва. Случаи, когда происходит обрыв цепи, бывают нечасто. Но, если происходят, обнаружить обрыв в скрытой проводке бывает очень сложно. Даже если вы знаете местонахождение проводов, вскрывать всю проводку будет очень дорого и трудоемко. Комбинированные устройства являются самыми эффективными и точными. Единственным недостатком можно назвать достаточно высокую стоимость этих приборов.

Видео “Сканер для скрытой проводки”

Как выбрать

При выполнении своими руками ремонта в квартире или доме, который зачастую сопровождается полной заменой всей имеющейся электропроводки, без прибора для определения ее местонахождения не обойтись. Какой же прибор подойдет лучше для этой цели? Выбор определяется теми задачами, которые предстоит решить. Имеет значение также место проведения работ и условия в нем. Как отмечалось выше, электростатические устройства не приспособлены для работы в сырых помещениях, с влажными стенами, так как это искажает их показания.

Если необходимо определить место обрыва проводки, то простые приборы могут помочь только в том случае, когда вы знаете, где она проходит и то не всегда. Комбинированные устройства являются наиболее точными и информативными, но имеют высокую цену. Только определившись с теми задачами, которые необходимо решить, и оценив свои финансовые возможности, вы сможете сделать нужный вам выбор.

Видео “Как выбрать”

Из видео вы узнаете, как лучше всего выбрать данный элемент для осуществления электропроводки.

Невидимый детектор обрыва провода Переносные нагрузки, такие как видеокамеры, галогенные прожекторы, электрические утюги, ручные дрели, шлифовальные машины и резаки, получают питание, подключая длинные 2- или 3-жильные кабели к сетевой вилке.

Из-за длительного использования провода шнура питания подвергаются механическим нагрузкам и нагрузкам, что может привести к внутреннему обрыву проводов в любой точке. В таком случае большинство людей прибегают к замене жилы/кабеля, так как найти точное место обрыва провода сложно.

В трехжильных кабелях практически невозможно обнаружить оборванный провод и точку разрыва, не повредив физически все три провода, спрятанные в оболочке из ПВХ. Представленная здесь схема может легко и быстро обнаружить оборванный/неисправный провод и его точку обрыва в одножильных, двухжильных и трехжильных кабелях без физического нарушения проводов. Он построен с использованием шестнадцатеричного инвертора CMOS CD4069.

Гейты N3 и N4 используются в качестве генератора импульсов, который колеблется с частотой около 1000 Гц в звуковом диапазоне.Частота определяется синхронизирующими компонентами, состоящими из резисторов R3 и R4 и конденсатора C1. Затворы N1 и N2 используются для определения наличия поля 230 В переменного тока вокруг провода под напряжением и буферизации слабого переменного напряжения, снятого с испытательного щупа. Напряжение на выходном контакте 10 затвора N2 может включать или выключать схему генератора.

Когда тестовый щуп находится вдали от высоковольтного поля переменного тока, выходной контакт 10 логического элемента N2 остается низким. В результате диод D3 проводит и запрещает колебание схемы генератора.Одновременно выход затвора N3 на выводе 6 становится «низким», чтобы отключить транзистор T1. В результате LED1 гаснет. Когда тестовый щуп приближается к проводу сети 230 В переменного тока, 50 Гц, в течение каждого положительного полупериода выходной контакт 10 логического элемента N2 становится высоким.

Таким образом, в течение каждого положительного полупериода частоты сети схема генератора может колебаться с частотой около 1 кГц, заставляя мигать красный светодиод (LED1). (Из-за постоянства зрения кажется, что светодиод постоянно светится.) Этот тип мигания снижает потребление тока от кнопочных элементов, используемых для питания. Источника постоянного тока 3 В достаточно для питания всей схемы.

Схема:

Схема невидимого детектора обрыва провода


Для схемы можно использовать кнопочные элементы типа AG13 или LR44, которые также используются в лазерных указках или в тестере непрерывности на основе светодиодов. Схема потребляет 3 мА при измерении сетевого напряжения переменного тока. Для аудиовизуальной индикации можно использовать небольшой зуммер (обычно встроенный в кварцевые будильники) параллельно с одним маленьким (3 мм) ЖК-дисплеем вместо светодиода 1 и резистора R5.В таком случае ток потребления цепи будет около 7 мА.

В качестве альтернативы можно использовать две батареи 1,5 В типа R6 или AA. С помощью этого гаджета также можно быстро обнаружить перегоревшие маленькие лампочки накаливания в последовательных петлях, питающихся от сети переменного тока 230 В. Вся схема может быть размещена в небольшой трубе из ПВХ и использоваться в качестве удобного детектора обрыва провода. Перед обнаружением обрыва неисправных проводов отключите любую подключенную нагрузку и сначала определите неисправный провод методом прозвонки с помощью любого мультиметра или тестера прозвонки.

Затем подсоедините провод питания 230 В переменного тока к одному концу неисправного провода, оставив другой конец свободным. Подключите нейтральную клемму сети переменного тока к остальным проводам на одном конце. Однако, если какой-либо из оставшихся проводов также оказывается неисправным, то оба конца этих проводов подключаются к нейтрали. Для однопроводного тестирования достаточно подключить нейтраль только к проводу под напряжением на одном конце, чтобы обнаружить место обрыва.

В этой цепи в качестве испытательного щупа используется толстый одножильный провод длиной 5 см (2 дюйма).Для обнаружения места обрыва включают переключатель S1 и медленно приближают измерительный щуп к неисправному проводу, начиная с точки входа находящегося под напряжением провода и двигаясь к другому его концу. LED1 начинает светиться при наличии переменного напряжения в неисправном проводе. При достижении точки обрыва светодиод 1 немедленно гаснет из-за отсутствия сетевого напряжения переменного тока.

Точка, в которой гаснет LED1, является точной точкой обрыва провода. При тестировании оборванного 3-жильного круглого провода кабеля согните край щупа в форме буквы «J», чтобы повысить его чувствительность, и переместите изогнутый край щупа ближе к кабелю.Во время тестирования избегайте сильного электрического поля вблизи цепи, чтобы избежать ложного обнаружения.

Автор: К. Удхая Кумаран

Создайте свой собственный бесконтактный детектор напряжения

By Kiran Daware

Описание: Бесконтактный детектор напряжения
Уровень навыков: Новичок
Время сборки: 1 час или меньше

Электричество может привести к серьезной травме или даже к смерти, поэтому безопасность должна стоять на первом месте при работе с электричеством или электрическими устройствами.Во избежание травм, прежде чем приступить к работе с электрической коробкой, например, с распределительным щитом сети переменного тока или источником питания, необходимо сначала убедиться в отсутствии напряжения переменного тока. Если вы не можете полностью изолировать свое устройство от проводов питания, как вы можете быть уверены, что напряжение не осталось? Введите бесконтактный детектор напряжения переменного тока.

На рынке доступно несколько вариантов, и они различаются по цене, но в истинном стиле «сделай сам» с помощью этого комплекта вы сможете быстро и легко создать собственный бесконтактный детектор переменного напряжения менее чем за час.

Необходимые инструменты:
Паяльник
Припой
Сверла и сверла (для просверливания отверстий в коробке)
Медная проволока
Кусачки (для медной проволоки)
Клейкая лента
Схема

Купите бесконтактный детектор напряжения Набор.

В комплект входит:

Как работает бесконтактный детектор напряжения переменного тока?

Магнитное поле создается вокруг проводника с током, и если ток через проводник представляет собой переменный ток (AC), создаваемое магнитное поле периодически меняется. Бесконтактный детектор напряжения переменного тока обнаруживает изменяющееся магнитное поле вокруг объектов, находящихся под напряжением переменного тока.

В этом бесконтактном детекторе напряжения переменного тока для определения напряжения используются транзисторы типа NPN. Транзистор имеет три вывода — коллектор, эмиттер и базу. Ток коллектор-эмиттер регулируется током базы. Когда нет тока базы, ток между коллектором и эмиттером не течет. Таким образом, транзистор действует как переключатель. Он может быть «ВКЛ», он может быть «ВЫКЛ» или что-то среднее между ними.

Отношение тока коллектора к току базы называется коэффициентом усиления транзистора.Обычно коэффициент усиления 2N3904 составляет около 200, т. е. ток между коллектором и эмиттером может в 200 раз превышать ток базы. Если мы подключим выход одного транзистора к базе другого транзистора, общий коэффициент усиления будет равен умножению двух, т. е. 200×200 = 40000. Таким образом, если мы соединим три транзистора в такой конфигурации, общий коэффициент усиления составит 200x200x200 = 8 000 000. Следовательно, при такой конфигурации транзисторов для включения нормальной схемы можно использовать чрезвычайно слабый сигнал.

В нашей схеме антенна (медный провод) подключена к базе первого транзистора. Когда мы размещаем эту антенну рядом с объектом, находящимся под напряжением переменного тока, в антенне индуцируется небольшой ток из-за электромагнитной индукции. Этот ток запускает первый транзистор, а выход первого транзистора запускает второй и третий. Третий транзистор включает светодиод и цепь зуммера, указывая на наличие напряжения переменного тока.

Создание собственного бесконтактного детектора напряжения переменного тока

Используйте следующую принципиальную схему в качестве справки для размещения компонентов на печатной плате (PCB).

Принципиальная схема
Установите компоненты на печатную плату и припаяйте их один за другим в соответствующих местах в соответствии со схемой.

Подключите один вывод медного провода к базе первого транзистора. Медный провод будет выступать в роли антенны. Совет: для повышения чувствительности используйте провод длиной от 10 до 12 см.

Проделайте в корпусе два отверстия — одно для выключателя и другое для удаления медного провода. Прикрепите переключатель к коробке.

Поместите схему в коробку.Выньте провод антенны наружу, скрутив его в спираль. Прикрепите его к коробке с помощью скотча.

Подсоедините провода к выключателю в соответствии со схемой.

Присоедините провода держателя батарейки 9В к цепи в соответствии со схемой. Символ батареи должен иметь плюс на одной стороне для полярности.


После завершения вы готовы определить, присутствует ли переменное напряжение. Включите ваш бесконтактный детектор переменного напряжения и поднесите его к объекту, который вы хотите узнать, есть ли напряжение или нет.Если вы слышите зуммер, переменное напряжение присутствует, если нет, переменное напряжение отсутствует.

Посмотреть видео:

Материалы и инструменты Требуются
    • 41-AWG Enameled Медная проволока
    • проволочные стрижки
    • BNC Connector
    • Латунная трубка
    • Зубная трубка
    • клей
    • Shale
    • Epoxy
    • хлопковый тампон
    • Винты

    Пошаговая инструкция по сборке детектора жучков
    1. Положите все необходимые материалы на рабочий стол.
    2. Затем снимите концы эмалированного медного провода 41-AWG с помощью инструментов для зачистки проводов. Вы увидите, что два провода будут оголены после зачистки.
    3. После этого намотайте 19 витков провода 41-AWG на конец зубочистки. Не забудьте сделать это, используя первый конец медного провода.
    4. Затем нанесите клей на конец катушки и убедитесь, что он не будет удален навсегда. После этого пропустите другой зачищенный конец провода через латунную трубку с цифрой 0.090-дюймовый диаметр. Затем зачистите другой 0,5-дюймовый провод, начиная с конца трубки, с помощью инструментов для зачистки проводов.
    5. На этот раз подключите медный провод 41-AWG к разъему BNC. Из зачищенного провода вы увидите два маленьких провода. Далее припаяйте первый провод к контакту «+» BNC-разъема, а провод также необходимо припаять к «–» стороне BNC-разъема.
    6. Вам необходимо прикрепить разъем BNC к латунной трубке с помощью эпоксидной смолы и дать ей высохнуть. Возьмите ватный тампон и нанесите на него клей.Затем протрите ватным тампоном клеем внешнюю сторону проволоки, намотанной на зубочистку.
    7. Поместите зубочистку в латунную трубку и протолкните склеенные провода так, чтобы они были прикреплены к сторонам латунной трубки. Дайте им склеиться и высохнуть.
    8. Далее следует прикрутить разъем BNC к гнезду BNC разъема ВЧ-вольтметра и включить вольтметр.
    9. Чтобы проверить, работает ли он, подвигайте латунную трубку. Если вы видите увеличение числа, отображаемого на ВЧ-вольтметре, это означает, что ваш самодельный детектор жучков уловил другую частоту от жучка или другого электронного подслушивающего устройства.
    10. Поздравляем с успешным изготовлением вашего первого детектора жучков своими руками. Теперь, когда вы уже знаете, как сделать самодельный детектор жуков, возможно, вам захочется сделать еще один.

    %PDF-1.4 % 308 0 объект >/Metadata 332 0 R/OutputIntents[46 0 R]/PageLabels 42 0 R/PageLayout/OneColumn/Pages 44 0 R/PieceInfo>>>/StructTreeRoot 49 0 R/Type/Catalog>> эндообъект 332 0 объект >поток приложение/pdf2013-04-16T05:20:56. 709-04:00приложение/pdf конечный поток эндообъект 42 0 объект > эндообъект 44 0 объект > эндообъект 49 0 объект > эндообъект 52 0 объект > эндообъект 50 0 объект > эндообъект 51 0 объект > эндообъект 60 0 объект [217 0 R 218 0 R 219 0 R 220 0 R 221 0 R 222 0 R 223 0 R 224 0 R 225 0 R 226 0 R 227 0 R 228 0 R 229 0 R 230 0 R 231 0 R 302 0 R 304 0 R 233 0 R 234 0 R 235 0 R 236 0 R 237 0 R 238 0 R 239 0 R 240 0 R 241 0 R 242 0 R 243 0 R 244 0 R 245 0 R 246 0 R 298 0 R 300 0 R 248 0 R 249 0 R 250 0 R 251 0 R 252 0 R 253 0 R 254 0 R 255 0 R 256 0 R 257 0 R 258 ​​0 R 259 0 R 260 0 R 261 0 R 262 0 R 294 0 R 296 0 R 264 0 R 265 0 R 266 0 R 290 0 R 292 0 R 268 0 R 269 0 R 270 0 R 271 0 R 272 0 R 273 0 R 274 0 R 275 0 R 276 0 R] эндообъект 61 0 объект [171 0 R 172 0 R 173 0 R 174 0 R 175 0 R 176 0 R 177 0 R 178 0 R 179 0 R 180 0 R 181 0 R 182 0 R 183 0 R 184 0 R 185 0 R 186 0 R 187 0 R 188 0 R 189 0 R 190 0 R 191 0 R 192 0 R 193 0 R 194 0 R 195 0 R 196 0 R 197 0 R 198 0 R 199 0 R 200 0 R 201 0 R 202 0 R 203 0 R 204 0 R 205 0 R 206 0 R 207 0 R 208 0 R 209 0 R 210 0 R 211 0 R 212 0 R 213 0 R] эндообъект 62 0 объект >]/P 74 0 R/S/Ссылка>> эндообъект 63 0 объект >]/P 64 0 R/S/Ссылка>> эндообъект 64 0 объект > эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 6 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/Rotate 0/StructParents 2/Type/Page>> эндообъект 7 0 объект [27 0 Р 37 0 Р] эндообъект 8 0 объект >поток HWnF}WQfw0cO`wM%)R!)+nIˤ yВXuԩÇ_n~e [\y,kj,kq~\xy>[gl?$7′!dzp\b6 \5챪. /6*quO]Kz,f~%0|F`8″ w!k.º1~\[email protected]&FO8DXW{TGh} 0bi»DЋΧ/Wsp·}A|SCCHҍ1/@_֚hDteL$X/_)EH «yJaGFEoKQ̋ҢYM/йNȒҽA9zr*A(ۨgUTVizWtB%uFP{Ui}+*XU, UʘBhS!H_yUjZ\$u7Q0SQYz8x[5_X ](jZēU hY[ٯ$TtQ$ bڝ#`mYqͨv`YbiYAO «d

    Что делать, если в приборе постоянно перегорает предохранитель

    Что делать, если в приборе постоянно перегорает предохранитель

    20 октября 2020 г.

    Большинство людей когда-то сталкивались с перегоревшим предохранителем.В частности, если вы являетесь домовладельцем со старой проводкой, перегоревшие предохранители могут быть обычным явлением.Существует множество причин, по которым прибор в вашем доме постоянно перегорает. От решения разовой проблемы до постоянного обновления вашей системы — существует множество способов справиться с перегоревшим предохранителем.

    Что такое перегоревший предохранитель?

    Сегодня большинство домовладельцев заменили старые блоки предохранителей или панели предохранителей более современными электрическими панелями с автоматическими выключателями. Выражение «перегоревший предохранитель» используется для описания любого неожиданного электрического происшествия, связанного с отключением питания. Слова «перегоревший предохранитель» имеют множество значений, многие из которых имеют мало общего с настоящими предохранителями.Надлежащий предохранитель состоит из куска металла в проволоке, которая плавится в случае перегрева. Это останавливает скачок напряжения или неисправность и уничтожает предохранитель. Разрушенный предохранитель следует заменить новым. Сегодняшняя схема с большей вероятностью приведет к срабатыванию автоматического выключателя, который является аварийным отключением, чтобы предотвратить перегорание вашей проводки при перегрузке.

    Общие сведения об автоматических выключателях

    Автоматические выключатели имеют внутренние выключатели, которые срабатывают при неисправностях и скачках напряжения, что временно отключает цепь.Автоматические выключатели часто сбрасываются и могут быть снова включены без необходимости замены чего-либо.

    Ниже приведено несколько действий, которые следует предпринять, если один из ваших приборов продолжает перегорать предохранитель:

    Проверка цепей на перегрузку

    Наличие электрической цепи с большим количеством подключенных и включенных устройств может привести к превышению предела мощности цепи. Предохранитель автоматического выключателя автоматически отключится на плате предохранителей, чтобы предотвратить перегрев цепи. Вы можете избежать этой проблемы, используя только один удлинитель розетки на розетку.Никогда не подключайте несколько удлинителей друг к другу. Убедитесь, что ваши автоматические выключатели и предохранители правильно рассчитаны для ваших цепей и приборов. Если вы не знаете, как это сделать, наши электрики в Brennan Electric могут посоветовать. Убедитесь, что вы также отключили все устройства, которые не используете, чтобы избежать перегрузки цепи.

    Переместите прибор

    Если вы заметили, что предохранитель перегорает в приборе, попробуйте переместить его. Тем не менее, необходимо связаться с нами в Brennan Electric, и наши опытные электрики проверят силу тока предохранителя, подключенного к цепи прибора.Номинал усилителя означает мощность нагрузки, которую может выдержать схема. Электрики измерят мощность, потребляемую прибором, подключенным к цепи, чтобы рассчитать фактическую нагрузку предохранителя. Если общая мощность, потребляемая устройством, превышает максимальную нагрузку, которую может выдержать цепь, вы должны переместить это устройство в другую цепь, которая может справиться с его нагрузкой. Не забудьте оставить прибор отключенным от сети на некоторое время, прежде чем включать его снова.

    Убедитесь, что установлены правильные предохранители

    Существует множество типов предохранителей различных размеров, форм и конфигураций.Хотя большинство предохранителей выглядят одинаково, они часто имеют разные функции. Если в блоке предохранителей был установлен неправильный предохранитель, это может причинить значительный вред. Если предохранитель на панели перегорел, немедленно вызовите опытного электрика. В целях собственной безопасности не приближайтесь к блоку предохранителей. Избавиться от панели предохранителей или заменить ее на современный автоматический выключатель — самое разумное, что можно сделать. Свяжитесь с нами в Brennan Electric, и наши сертифицированные электрики помогут вам справиться с этой проблемой.

    Ремонт устаревших или поврежденных розеток

    Любые неисправные соединения или проводка могут вызвать скачки напряжения, которые приведут к перегоранию предохранителя или отключению цепи.Проблема может заключаться не в подключенном устройстве или автоматических выключателях, а в неисправной или устаревшей розетке. Например, в большинстве ванных комнат должны быть розетки GFI, чтобы срабатывать в розетке, а не в блоке предохранителей, когда подключены устройства с высокой нагрузкой, такие как фены. Убедитесь, что все неисправные электрические розетки в вашем доме отремонтированы и проверены специалистом. квалифицированный техник. Позвоните нам сегодня и назначьте осмотр всего дома; наши квалифицированные электрики помогут вам определить любые другие потенциальные проблемы, которые могут вызвать перегорание предохранителя.Ремонт неисправных и устаревших электрических розеток облегчит вашу жизнь.

    Ремонт любой поврежденной проводки

    Поврежденная проводка может долгое время оставаться незамеченной, поскольку она спрятана в стенах вашего дома. Есть много способов узнать, не повредил ли ваш дом отжим. Ниже приведены способы обнаружения возможных проблем с внутренней проводкой в ​​вашем доме:

    • Прислушайтесь к жужжащим звукам
    • Обратите внимание на приглушение или мерцание света
    • Отслеживайте срабатывание выключателя
    • Ощутите вибрацию или нагрев розеток
    • Запах на наличие странного запаха или запаха гари
    • Проверьте наличие гари, дыма или обесцвечивания
    • Обратите внимание на изъеденную или изношенную проводку

    Если вы заметили какой-либо из вышеперечисленных признаков, не пытайтесь ремонтировать проводку самостоятельно. Неисправная проводка потенциально может привести к возгоранию от электричества. Пожалуйста, отключите питание от счетчика и свяжитесь с нами. Наши электрики всегда наготове, чтобы помочь вам в случае возникновения аварийной ситуации с электричеством.

    Планирование проверки электрооборудования

    Проверка электропроводки является частью обширной проверки дома, проводимой при продаже или покупке дома. Для большинства потенциальных домовладельцев этот осмотр необходим для получения представления о функциональности и безопасности дома. Это также гарантирует, что любой критический ремонт будет сделан до покупки дома.

    Убедитесь, что вы запланировали проверку электроснабжения:

    • Перед капитальным ремонтом дома
    • Если ваш дом старый с устаревшими электромонтажными работами
    • Если вы никогда не проходили надлежащую оценку перед покупкой дома
    • После повреждений от урагана или землетрясения
    • Если у вас возникают повторяющиеся или внезапные проблемы с электричеством
    • Когда это необходимо вашей страховой компании

    Ремонт сработавшего предохранителя

    Профессиональный электрик должен устранить любую серьезную электрическую неисправность в вашем доме; не пытайтесь сделать это самостоятельно. Тем не менее, некоторые повседневные действия по обслуживанию электрооборудования не опасны и не сложны, и вы можете попытаться сделать их самостоятельно. Не забывайте выключать и отсоединять все, над чем вы работаете, чтобы избежать опасностей, связанных с током. Начните с поиска основного блока предохранителей или потребительского блока; он часто находится в том же месте, что и электросчетчик. Вы найдете их в главном коридоре в специально построенном шкафу. Электросчетчик – это то место, откуда в вашем доме контролируется электроэнергия. Крайне важно знать, где он находится, если вам нужно отключить основное электричество в доме из-за проблем с безопасностью.

    Будьте в безопасности

    При работе с электричеством необходимо соблюдать меры предосторожности. Убедитесь, что вы не касаетесь воды при работе с электрооборудованием и обратите внимание на предупреждающие знаки на электроприборах. Отключите питание от главного выключателя перед тем, как прикасаться к оголенным проводам. Если вы не уверены или неопытны, обязательно вызовите опытного специалиста для решения любых проблем с электричеством в вашем доме. При работе с электричеством ваша безопасность не может быть поставлена ​​под угрозу.

    Свяжитесь с нами

    Безопасность вашего дома важна для нас. Мы предлагаем плановые проверки безопасности дома, ремонт электрики 24/7, установку электрических панелей, установку освещения, обнаружение дыма и угарного газа. Наши опытные и высококвалифицированные электрики в Brennan Electric всегда готовы помочь вам с любыми проблемами с электричеством, которые могут у вас возникнуть. Позвоните нам сегодня, чтобы запланировать сервисное обслуживание или консультационную встречу для всех ваших потребностей в электрическом обслуживании на всей территории Пьюджет-Саунд.Наши электрики в Сиэтле, штат Вашингтон, всегда делают все правильно с первого раза.

    Категории: Электрические схемы

    Самодельная домашняя система безопасности с Konnected.io и SmartThings

    Домашние системы безопасности обычно означают дорогие коробки в неясном месте в вашем доме с пучком грязных сенсорных проводов, подключенных к печатной плате, тупые клавиатуры от 1980-е и другие скучные технологии. Знаешь, как то, что было у меня дома?

    Некоторые компании по мониторингу предлагают более современные решения по более низкой цене.Хотя в этом нет ничего сложного… разве не должно быть лучшего способа?

    Ага! Успешный маленький Kickstarter в прошлом году применил интересный подход к этой задаче, с забавным поворотом «сделай сам»: подключите существующие проводные датчики к печатной плате, и он добавит их как вещей в SmartThings. SmartThings имеет функцию под названием Smart Home Monitor (SHM), которая позволяет вам использовать ваши SmartThings вещи в качестве датчиков, вызывающих тревогу.

    Если вам нужен сторонний мониторинг, существуют решения, которые также интегрируются со SmartThings SMH.

    Во время зимних каникул я немного повеселился, сделав наш дом более умным, заменив систему безопасности и установив несколько самодельных киосков.

    Вы все еще можете спросить себя: «Да… но зачем ты это сделал?» Я интересуюсь микроконтроллерами и работаю с аппаратным обеспечением, так что это было просто небольшое хобби/забавный проект.

    В этом посте я проведу вас через весь процесс.

    Список деталей и установка: Konnected.io

    Прежде всего, идем за покупками! Что-то из этого вам не нужно , что-то вы делаете.Мне нужно было все, и моя единственная ошибка заключалась в том, что я купил слишком много клеммных колодок. Также у меня уже были следующие инструменты:

    • клейкая лента — это не домашний проект без клейкой ленты
    • малярный скотч
    • Инструмент для зачистки проводов
    • кусачки
    • плоскогубцы с иглами
    • различные отвертки
    • проволочная лента — используется для прокладки проводов через стену
    • лом акрила — используется в качестве монтажной платы
    • различные проволочные стяжки и петли
    • 9 лет — это круто… они отлично держат провода и кричат ​​вам через весь дом, когда индикаторы говорят, что датчики открыты… определенно возьмите один из этих драгоценных камней или одолжите его у соседа, однако с ними трудно обращаться при тестировании внутренней сирены

    Так что же было в списке покупок?

    Теперь, когда у вас есть все детали и комплект Konnected, настройте все. Есть несколько шагов, но это займет всего несколько минут, и их инструкциям легко следовать. Начните здесь: Распаковка вашего Konnected Kit.

    Примечание. Убедитесь, что вы прочитали весь процесс установки на сайте Konnected, начиная со ссылки распаковка выше. Они проделали большую работу по документированию всего. Вы получите хороший обзор всего процесса установки. Если у вас есть вопросы, задайте вопрос на их форуме или в группе пользователей на Facebook: https://www.facebook.com/groups/konnected.io.

    Подготовка существующей проводки

    Самой утомительной частью всего проекта была подготовка. Когда вы посмотрите на фотографии до и после, вы увидите, что многое изменилось. Я начал с беспорядка проводов датчика. Документация была далеко не идеальной.

    Похоже, что для установки охранной системы нужно использовать как можно меньше букв и неаккуратный почерк.

    Проверка и документирование всех существующих датчиков

    Проверка всех проводов датчиков . Вы можете использовать мультиметр, если он у вас есть и вы знаете, как с ним работать. Мне оказалось проще подключить сразу 6 датчиков к основной плате и протестировать открытие каждого из них, наблюдая за изменением состояния датчика в приложении SmartThings на моем телефоне.

    Если вы это сделаете, убедитесь, что вы задокументировали, где провода были подключены в вашей старой системе безопасности. Прежде чем отсоединять какие-либо провода, прочтите следующий раздел . Сначала отсоедините старую панель системы безопасности .

    Подойдите к каждой двери и окну, проверьте каждый датчик.Не работал только один датчик. Это оказалось результатом того, что мы недавно покрасили наш дом; каким-то образом краска заставляла датчик думать, что он всегда закрыт. Соскоб краски все исправил.

    Составьте таблицу всех датчиков в доме и пометьте/пометьте каждый провод датчика.

    Этот процесс занял несколько часов, но это была лучшая инвестиция времени в начале проекта.

    Некоторые дополнительные комментарии к существующей проводке:

    • Датчик разомкнут/замкнут Провода обычно представляют собой пару проводов: один красный и один черный.Система безопасности может определить, когда датчик «сломан» (т. е. открыта дверь/окно), потому что цепь разорвана.
      • На рисунках ниже моей проводки это тонкие белые провода, которые были расширены черными проводами. Я использовал провод 22 калибра с 2 жилами в изоляции (AWG 22/2).
    • Некоторым датчикам требуется питание, например, детекторам движения и детекторам дыма . Обычно это четыре провода: два для питания и два для сигнала датчика.
      • На приведенных ниже рисунках моей проводки это были более толстые белые провода, которые я удлинил белыми проводами большего размера. Я использовал провод 22 калибра с 4 жилами в изоляции (AWG 22/4).
      • Я не использовал датчик дыма из старой системы. Несколько лет назад я заменил наши существующие детекторы дыма на датчики NEST Protect. Затем я подключил их к SmartThings с помощью NST Manager. Это лучше, чем моя старая система. Старая система контролировала только один детектор.Все остальные детекторы дыма были просто «тупыми»… они просто подали сигнал о задымлении, но не были связаны друг с другом или с нашей службой мониторинга. В этой новой установке теперь каждый датчик дыма и угарного газа интегрирован с моим домашним мониторингом через SmartThings Smart Home Monitor.
    • Клавиатуры также четырехпроводные: два для питания и два для данных.
      • На приведенных ниже рисунках моей проводки это были более толстые белые провода, которые я удлинил белыми проводами большего размера.Я использовал провод 22 калибра с 4 жилами в изоляции (AWG 22/4).
    • Сирены могут варьироваться… У меня есть одна домашняя сирена, которая срабатывает при подаче на нее 12В.
      • На рисунках ниже это толстые розовые провода. Я удлинил их более толстой проволокой 18 калибра.

    Отсоедините старую панель системы безопасности

    Теперь, когда все задокументировано, вы можете постепенно начать все удалять. Будучи слишком озабоченным тем, чтобы что-то не испортить, я записал видео, на котором я отслеживал все провода и то, как они были подключены, прежде чем удалить один из старой системы безопасности.

    Скорее всего, вы увидите кучу резисторов и b-зажимов ( синие штучки на следующем рисунке ) при первоначальной установке. Вы можете удалить все резисторы и b-клипсы… резисторы не нужны с Konnected. Что касается b-клипов, вы, вероятно, захотите присоединиться к зонам иначе, чем это делала старая система.

    В моей первоначальной системе было 6 зон, но комплект Konnected, который я получил, был рассчитан на 24 зоны. В итоге я разбил свою на 22 зоны. Как это изменилось? Например, у нас была одна зона под названием «Мастер».Это было разделено на 4 зоны: одна для двери во внутренний дворик, по одной для каждого из двух окон ванной комнаты и одна, которая соединяла два окна в спальне.

    Бонус: Очистка проводки Установка

    Чистое рабочее место — моя любимая мозоль. Я хотел снять защитную панель в своем шкафу и перенести всю установку в коробку из структурированной проволоки, которая уже была там. Через месяц после того, как мы переехали, в этой коробке был полный беспорядок:

    .

    В прошлом году, когда я ремонтировал сеть нашего домашнего офиса, я немного ее почистил:

    Но все это дополнительное пространство внизу может быть использовано системой безопасности.Это означало, что мне пришлось создавать удлинители для каждого сенсорного провода и ловить их через стену. Это добавило солидного дня проекту… а мне нравится как получилось:

    Планирование зон

    Последним шагом перед установкой и подключением Konnected было планирование зон. Как я уже говорил ранее, я переходил с 6-зонной системы на 22-зонную для лучшей видимости. Это не означало, что каждый датчик находился в своей зоне. Но вещи можно было бы лучше сгруппировать.

    Например, у нас на кухне 4 окна. Мы объединили их в единую зону «кухонные окна». Затем вы соединяете их последовательно, поэтому при разрыве цепи любого датчика разрывается вся цепь:

    На этой картинке вы можете видеть четыре провода, идущие к четырем различным датчикам, из которых состоят мои кухонные окна. Затем к плате Konnected будет подключен по одному проводу от каждого из двух внешних датчиков, а остальные соединены последовательно.Если открыто какое-либо одно окно, вся логическая единица рассматривается как открытая.

    Установка системы Konnected

    Ознакомьтесь с документацией по установке на сайте Konnected, они отлично помогут вам пройти весь процесс. Я хотел сделать свою установку красивой и чистой… кое-что, чем я был бы горд поделиться. Вы можете почерпнуть отличные идеи, просматривая фотографии в группе пользователей Konnected на Facebook.

    Я сделал много карт, пробуя разные макеты. В итоге у меня было всего несколько требований:

    • Окончательная сборка должна была быть стабильной — с таким количеством проводов я не хотел, чтобы что-то вышло из его соединения.
    • Портативный — не в том смысле, что я хотел носить его с собой, но я хотел легко вытащить его из структурированной проволочной коробки шкафа на пол, где я мог бы работать с ним.
    • Спрячьте провода подальше.
    • Killswitch для сирены, пока я проверял вещи.
    • Выключатель питания

    Доска представляет собой обрезк акрила толщиной 1/4 дюйма из предыдущего проекта. Мне нравится работать с акрилом, потому что его легко склеить, но он становится хрупким, если не использовать правильные инструменты.Если вы внимательно посмотрите на заднюю часть, вы увидите, где она треснула, и мне пришлось склеить обрезки черных полос, чтобы скрепить ее.

    Я остановился на следующей раскладке:

    Позвольте мне объяснить, как это организовано:

    Подключенные платы (№ 1–4)

    Это мозг установки. Провода датчиков спрятаны в нижней части платы. Каждый проходит через свою дырочку.

    Провод каждого датчика подключается к плате через диод для защиты плат от ближайших ударов молнии… распространен во Флориде, где я живу.

    Эти провода датчиков идут к 9 клеммным колодкам (#9) в нижней части платы.

    Клеммные колодки для датчиков (#9)

    Все провода от датчиков системы безопасности, клавиатуры и сирены (черный, белый и розовый провода) входят в структурированную коробку для проводов справа. Около 2 дюймов провисания заправлено в полость в стене.

    Каждый датчик подключается к своей позиции на клеммной колодке, идущей снизу вверх. Провода, идущие к подключаемым платам, подключаются к клеммникам сверху.

    Это сделано очень легко, чтобы смонтировать все подключенные платы и проверить, все ли настроено так, как я хотел, прежде чем прикреплять датчики и засовывать в шкаф, где находится структурированная коробка для проводов. Вместо этого я мог бы подключить все это к нашему кухонному столу.

    Это также упростило создание зон. Помните диаграмму выше, когда я объяснял, как я объединил проводные датчики, чтобы создать зону? Позвольте мне увеличить спальни моих детей, в каждой из которых по два окна:

    .

    На черном акриле плохо видно, но посмотрите на черную перемычку, которую я обвел желтым.Это соединение двух окон в комнате моего сына (SDC) в ряд. Комната моей дочери (КПК) устроена так же, как вы видите слева. Посмотрите, сможете ли вы найти кухонные окна… которая заняла свою клеммную колодку как одну зону!

    Питание системы безопасности (#8)

    То, что вы едва можете разглядеть, — это один из двух маленьких 12-вольтовых трансформаторов, подключенных справа внизу платы к розетке структурированной коробки. Один из них подключен к аккумулятору в качестве входа.Выход подключен к 4-полосному сплиттеру, который подключен к каждой подключенной плате.

    Вот и все! Осталось еще две вещи: сирена и питание ~клавиатур~ киосков.

    Подключение сирены (№1 и №7)

    Существующая сирена срабатывает при подаче на нее 12 В. Основная панель сигнализации для Konnected имеет два порта для этого… вы можете прочитать об этом в их документах здесь. На картинке немного плохо видно, но два черных провода входят в эти черные винтовые клеммы на основной плате (#1).

    Провода сирены — это два розовых провода, которые входят в основной жгут справа. В середине задней части платы эти два розовых провода заменены на черные, а отрицательный провод проходит через тумблер. Это действует как аварийный выключатель № 7, позволяя мне активировать сигнализацию, не сводя с ума мою семью и собак. Это также позволяет моей жене или детям отключить сигнализацию, если что-то пойдет не так, когда меня не будет. Эй… это проект DIY… никто не нанимает меня для этого.

    Панели киоска

    На данный момент всем можно управлять через наши телефоны с помощью приложения SmartThings, но я хотел поднять его на новый уровень и добавить к нему крутой фактор. Я установил несколько дешевых 8-дюймовых планшетов Kindle Fire HD (50 долларов за каждый новый). В моем посте объясняется, как я их настраивал: Использование Kindle Fire в качестве домашнего киоска для SmartThings и Smart Home Monitor . В этом посте я хочу расскажи, как они были подключены.

    У клавиатур старых систем безопасности были провода, идущие от системы к клавиатурам.Я использовал их в качестве источника питания для планшетов. Со стороны планшета провода подключаются к преобразователю 12В в 5В с прямоугольным разъемом microUSB.

    Один крепится с помощью напечатанного на 3D-принтере настенного крепления с каналом для USB-кабеля для зарядки. Он закрывает существующую дыру в стене, где была клавиатура.

    Не было места для напечатанной на 3D-принтере рамы для другого, поскольку они вдвигаются справа. Итак, я взял две полоски 3M, прикрепил их к небольшим полоскам акрила, которые прикрутил к существующей монтажной коробке в отверстии за другой панелью, и прикрепил к ней другой стол.

    Сейчас… как накачать этих парней?

    Питание планшетов киоска (№5 и №6)

    Если вы вернетесь и посмотрите на плату, вы увидите еще две 6-контактные клеммные колодки, установленные вертикально. Одна сила положительная, другая отрицательная. Два нижних положения на каждой полосе подключены к проводам, идущим к клавиатурам, которые входят в структурированную проводную коробку с остальными датчиками.

    Чего вы не видите, так это еще одного трансформатора на 12 В, подключенного к разъему SmartThings в нижней части изображения.Провода для этого подключаются к клавишному переключателю светодиодов (#6), а затем к верхней части двух клеммных колодок. Это позволяет мне отключать питание клавиатур, если это необходимо, не возясь с вилкой.

    Штекер SmartThings настроен на рабочий процесс, чтобы циклически включаться на несколько часов, а затем выключаться на несколько часов. Это убережет батареи в планшетах от возможного расширения и потенциальной опасности возгорания.

    Установка завершена!

    Осталось только вставить плату в каркасную коробку для проводов, заправить лишний провод в стену, залатать дыру в гипсокартоне, где была старая система безопасности, и покрасить.Красиво и чисто!

    У меня не было фото до, но старый сейф был там, где трехклавишная панель под шкафом справа внизу. Я не хотел полностью закрывать его на случай, если мне понадобится добраться до одного из дополнительных проводов безопасности, которые я должен был создать.

    Настройка Konnected, SmartThings Smart Home Monitor и webCoRE

    Последнее, о чем нужно рассказать, — это конфигурация. Честно говоря, я все еще работаю над этим. Я очень доволен тем, как это настроено прямо сейчас.Мой пост Использование Kindle Fire в качестве домашнего киоска для SmartThings и Smart Home Monitor объясняет, как я использую ActionTiles, поэтому я не буду дублировать его здесь.

    Но мне нравится, как при использовании SmartThings и наших телефонов в качестве датчиков присутствия будильник автоматически включается через 10 минут после того, как мы все вышли из дома, и автоматически выключается, когда возвращается хотя бы один из нас.

    Я все еще работаю над триггером с задержкой, чтобы будильник не срабатывал сразу, как только мы входим, если датчики присутствия немного запаздывают.Это всего лишь настройка… большинство людей используют переключатель задержки SHM , который я пытаюсь настроить, но пока у меня возникают проблемы. Здорово, что прямо сейчас у меня есть эта сирена! Мы отключили сирену, пока я разбираюсь с этим.

    До тех пор мы просто используем наши телефоны и киоски, чтобы отключить его в редких случаях, когда датчики присутствия не работают.

    Я также использую webCoRE в качестве рабочего приложения, которое, среди прочего, обрабатывает цикл включения и выключения штепсельной вилки планшета.

    В целом, это был забавный проект, и мне нравится, как он получился! Если вы хотите сделать что-то подобное, я надеюсь, что этот пост помог вам найти несколько идей.

    Есть вопрос? Разместите это ниже!

    Основатель и главный мастер курса, Voitanos LLC. | Microsoft MVP

    Написано Эндрю Коннеллом

    Эндрю Коннелл — веб-разработчик, специализирующийся на Microsoft Azure и Microsoft 365. С 2005 года он ежегодно получает награду Microsoft MVP и помог тысячам разработчиков пройти через различные курсы, которые он создал и вел.Эндрю является основателем Voitanos и занимается предоставлением лучших в отрасли обучающих видео по запросу для профессиональных разработчиков. Он живет с женой и двумя детьми во Флориде.

    цепей из красного камня — Minecraft Wiki

    Цепь из красного камня — это приспособление, которое активирует или контролирует механизмы. Цепи могут действовать в ответ на активацию игрока или объекта/моба, постоянно в цикле или в ответ на действия, не связанные с игроком (движение мобов, выпадение предметов, рост растений и т. д.).

    Можно провести полезное различие между схемой , выполняющей операции с сигналами (генерирование, изменение, объединение и т. д.), и механизмом , манипулирующим окружающей средой (перемещение блоков, открывание дверей, изменение уровня освещенности, воспроизведение звука). , так далее.). Это различие позволяет нам говорить о различных цепях по отдельности и позволить игрокам выбирать, какие схемы полезны для их целей. Машины, управляемые схемами из красного камня, могут варьироваться от простых устройств, таких как автоматические двери и выключатели света, до сложных устройств, таких как лифты, автоматические фермы или даже игровые компьютеры.Тем не менее, , эта статья содержит только обзор схем Redstone , как указано выше. Их можно использовать для управления простыми механизмами или комбинировать как части более крупной конструкции. Каждый тип схемы на этой странице имеет ссылки на отдельную страницу, которая содержит более подробную информацию о них и дает схемы для нескольких вариантов каждой из них.

    Прежде чем работать с любыми схемами Redstone, кроме самых основных, необходимо понять некоторые основные понятия: «мощность», «мощность сигнала», «такты Redstone» и «обновления блоков».Другие соответствующие статьи:

    • В статье о механике Redstone содержится дополнительная информация об этих концепциях.
    • В статье о компонентах Редстоун добавлен список и описание всех блоков, которые взаимодействуют с силой Редстоуна.
    • Учебное пособие по механизмам дополняет эту статью набором конструкций механизмов с использованием схем, описанных здесь.
    • Учебное пособие «Советы по редстоуну» дает общие советы по строительству.

    Описание схем[]

    Большинство цепей описываются с помощью принципиальных диаграмм; некоторые из них требуют нескольких изображений для отображения одного или двух слоев на изображении.См. страницу Help:Schematic для получения подробной информации о том, как представлены различные блоки и компоненты.

    Размер[]

    Вики описывает размер схемы (объем прямоугольного тела, которое она занимает) с помощью обозначения более короткой ширины × большей ширины × высоты , включая блоки поддержки/пола, но не включая входы/выходы.

    Другой метод, используемый для описания размера схемы в сообществе Minecraft , заключается в игнорировании блоков, отличных от Редстоуна, которые просто используются для поддержки (например, блоки под пылью Редстоуна или повторители).Однако этот метод не может различить плоские и 1-высокие схемы, а также некоторые другие отличия схемы.

    Иногда удобно сравнивать схемы просто по площади их контакта (например, 3×4 для схемы шириной три блока и длиной четыре блока) или по одному измерению, важному в конкретном контексте (например, длина в последовательность подсхем, высота в замкнутом пространстве и др.).

    Характеристики[]

    Желательными целями дизайна можно считать несколько функций:

    1-высокий
    Структура имеет высоту 1 (также известную как «высота 1»), если ее вертикальный размер составляет один блок в высоту (это означает, что она не может иметь какие-либо компоненты из красного камня, для которых требуются поддерживающие блоки под ними, такие как пыль из красного камня или ретрансляторы).Также см. квартиру.
    1-широкий
    Структура имеет ширину 1, если хотя бы одно из ее горизонтальных измерений имеет ширину ровно в один блок.
    Плоский
    Структура является плоской, если ее обычно можно расположить на земле без компонентов над другими (поддерживающие блоки под компонентами из красного камня допустимы). Плоские конструкции часто легче понять и построить новичкам, и они хорошо подходят под пол или на крышу. Также см. 1-высокий.
    Заподлицо
    Сооружение является заподлицо, если оно не выходит за пределы плоской стены, пола или потолка и все еще может обеспечивать полезность с другой стороны, хотя в стене могут быть видны механизмы из красного камня.Заподлицо является желательной целью дизайна для поршневых удлинителей, поршневых дверей и т. Д. Также см. Хипстер и бесшовные.
    Хипстер
    Структура считается хипстерской, если она изначально скрыта за плоской стеной, полом или потолком и все еще может быть полезной с другой стороны. См. также заподлицо и бесшовные.
    Мгновенный
    Структура является мгновенной, если ее выход немедленно реагирует на ее вход (задержка цепи 0 тактов).
    Бесшовный
    Структура является бесшовной, если компоненты красного камня не видны ни до, ни после завершения ее задачи (но ничего страшного, если некоторые из них видны во время работы).Бесшовность является желательной целью проектирования поршневых удлинителей, поршневых дверей и т. д. См. также заподлицо и хипстер.
    Бесшумный
    Конструкция бесшумна, если она не производит шума (например, от движения поршня, срабатывания дозатора/капельницы при опорожнении и т. д.). Бесшумные строения желательны для ловушек или мирных домов.
    Штабелируемый
    Структура является штабелируемой, если ее можно разместить непосредственно рядом с другими своими копиями, и всеми ими можно управлять как единым целым.Также см. Мозаика.
    Плитка
    Структура мозаичная, если ее можно разместить непосредственно рядом с другими копиями самой себя, и каждой копией можно управлять независимо. Также см. Штабелируемый.
    Структуры могут быть описаны как «мозаичные в 2 раза» (через каждые два пробела в одном измерении) или «2×4 мозаичные» (можно мозаично размещать в двух направлениях) и т. д. Некоторые структуры могут быть описаны как «чередующиеся мозаичные плитки». «, что означает, что их можно разместить рядом друг с другом, если все остальные перевернуты или имеют немного другой дизайн.

    Другие цели проектирования могут включать уменьшение задержки, которую подсхема добавляет к большей схеме, сокращение использования ресурсоемких компонентов (редстоун, нижний кварц и т. д.), а также перекомпоновку или перепроектирование схемы, чтобы сделать ее как можно меньше.

    Некоторые компоненты недоступны до тех пор, пока игрок не получит доступ к Нижнему миру, что ограничивает количество доступных дизайнов. В частности, для компараторов красного камня, наблюдателей и детекторов дневного света требуется кварц Нижнего мира, который доступен только из Нижнего мира.Кроме того, для ламп из красного камня требуется светящийся камень, который иногда можно приобрести у торговцев или ведьм, но его гораздо больше в Нижнем мире.

    Типы цепей[]

    Несмотря на то, что количество способов создания цепей бесконечно, определенные схемы построения встречаются снова и снова. В следующих разделах делается попытка классифицировать схемы, которые оказались полезными для сообщества Minecraft , а в основных статьях описываются конкретные схемы, попадающие в эти категории.

    Некоторые из этих схем могут использоваться сами по себе для простого управления механизмами, но часто игроку необходимо объединить их в более сложные схемы, чтобы удовлетворить потребности механизма.

    Цепь передачи[]

    Полезно понять некоторые аспекты передачи сигнала: типы передачи, вертикальная передача, повторители и диоды.

    Вертикальная передача

    Передача сигналов вверх

    Передача сигналов вниз

    Примеры двусторонних вертикальных лестниц в Bedrock Edition

    Хотя горизонтальная передача сигнала довольно проста, вертикальная передача требует выбора и компромиссов.
    • Лестницы из красного камня: Самый простой способ передачи сигналов по вертикали — это размещение пыли красного камня на блоках по диагонали вверх, либо в виде прямой лестницы из блоков, либо в виде спирали блоков 2×2, либо в другом подобном варианте. Лестницы из красного камня могут передавать сигналы как вверх, так и вниз, но могут занимать много места и требуют повторителей через каждые 15 блоков.
    • Лестницы из красного камня: Поскольку светящийся камень, перевернутые плиты, стекло и перевернутые лестницы могут поддерживать пыль красного камня, но не режут пыль красного камня, сигналы могут передаваться вертикально (только вверх) путем чередования этих блоков в 2×1 «лестница».Лестницы из красного камня занимают меньше места, чем лестницы из красного камня, но также требуют повторителей каждые 15 блоков. В Bedrock Edition стекло и поршни можно использовать для создания двусторонних вертикальных лестниц, которые передают сигналы как вверх, так и вниз (светящийся камень, воронки и плиты по-прежнему позволяют пыли двигаться вверх, но не вниз).
    • Башни и лестницы для факелов: Факел из красного камня может питать блок над ним или пыль из красного камня под ним, обеспечивая вертикальную передачу как вверх, так и вниз (для каждого требуются разные конструкции).Поскольку каждому факелу требуется некоторое время для изменения состояния, башня факела может внести некоторую задержку в цепь, но повторители не нужны. Однако каждый факел инвертирует сигнал красного камня (то есть меняет его с включенного на выключенный), поэтому требуется четное количество факелов.
    • Наблюдательные башни: Наблюдатель может запитать блок цепи красного камня над или под ним, обеспечивая вертикальную передачу как вверх, так и вниз. Размещение блоков, которые можно активировать, таких как красная пыль, блокноты или двери, как над, так и под ним, создает изменение состояния, когда наблюдатель смотрит вниз или вниз, когда наблюдатель смотрит вверх.Повторение этого шаблона означает, что обновления связаны.
    • Использование детектора дневного света: Вы можете использовать детекторы дневного света для отправки сигнала Редстоуна вниз за 1 тик, но путь не должен ничем препятствовать. Вам нужно, чтобы поршень толкал блок над датчиком. Он обнаруживает изменение света и испускает импульс Редстоуна. Эту конструкцию можно расширить вверх, насколько вы хотите, но исходное отверстие должно быть открыто для солнечного света. Также работает только днём, потому что для активации использует тени.
    • Пузырьковые столбцы: Наблюдатель может использоваться для обнаружения обновления блока, которое происходит, когда источник воды превращается в пузырьковый столбец (или наоборот). При замене блока под столбом источников воды на песок душ или блок магмы из какого-либо другого блока весь столбец немедленно превращается в блоки столбца пузырей. Это можно использовать для быстрой передачи сигнала красного камня вверх наблюдателю, стоящему лицом к верхнему блоку источника воды / пузырьковой колонны.
    • Обновление стены : установка, которая может передавать импульсный сигнал вниз на любое расстояние, включает в себя стены из любого типа камня, поршень и наблюдателя.Когда стеновой блок имеет твердый блок на двух противоположных сторонах и нетвердые блоки (например, воздух) на двух других сторонах, он принимает плоскую форму. Это повторяется по вертикали на любой высоте. Однако, когда стена/сплошной блок помещается в один из двух воздушных блоков вокруг плоской стены, блок плоской стены и каждый блок плоской стены под ним обновляются до другой версии стены с колонной посередине. . Это обновление мгновенное и может быть обнаружено наблюдателем, наблюдающим за любой плоской стеной в башне.Обновление можно сделать повторяемым, установив обычный поршень напротив плоской стенки в верхней части башни, поскольку головка поршня также запускает обновление стенки.
    Повторитель
    «Повторить» сигнал означает усилить его до полной мощности. Проще всего это сделать с помощью репитера из красного камня. Вариации включают:
    Диод
    «Диод» — это односторонняя схема, позволяющая сигналу проходить в одном направлении.Он используется для защиты другой схемы от возможности входа сигнала через выход, который может неправильно изменить состояние схемы или повлиять на ее синхронизацию. Он также используется в компактной схеме, чтобы одна часть схемы не мешала другой. Обычные варианты диода включают повторитель из красного камня, возвышение до светящегося камня или перевернутую плиту, которая не передает сигнал обратно вниз.
    Многие схемы уже являются односторонними просто потому, что их выход поступает из блока, который не может принимать входные данные.Например, сигнал не может быть возвращен в цепь через факел из красного камня, кроме как через блок, к которому он прикреплен.

    Логическая схема[]

    Иногда необходимо сравнивать сигналы друг с другом и выводить сигнал только тогда, когда входы соответствуют некоторым критериям. Схема, выполняющая эту функцию, известна как логический элемент («затвор», который пропускает сигналы только в том случае, если логика удовлетворена).

    На электронных схемах или схемах программирования логические вентили обычно изображаются как отдельные устройства; Однако при создании устройств из красного камня в Minecraft все логические элементы формируются из нескольких блоков и компонентов, которые взаимодействуют для получения желаемых результатов.

    Выходы логических элементов
    Показывает выход (красный) каждого элемента для каждой комбинации входов A и B (зеленый).
    А НА НА от выкл. Ответ на вопрос
    Б НА от НА выкл.
    А И Б НА от от скидка Включены ли A и B?
    НЕ (A ПОДРАЗУМЕВАЕТ B) от НА от скидка A включен, а B выключен?
    НЕ (B ПОДРАЗУМЕВАЕТ A) от от НА скидка B включен, а A выключен?
    А НО Б от от от ВКЛ. Оба входа отключены?
    А НА НА от скидка A включен?
    А ИЛИ В от НА НА скидка Входы разные?
    НЕ А от от НА ВКЛ. А выключен?
    А Исключающее ИЛИ В НА от от ВКЛ. Входы одинаковые?
    Б НА от НА скидка B включен?
    НЕ Б от НА от ВКЛ. B выключен?
    А НЕ-И Б от НА НА ВКЛ. Один из входов отключен?
    A ПРЕДПОЛАГАЕТ B НА от НА ВКЛ. Если A включен, включен ли B?
    B ПОДРАЗУМЕВАЕТ A НА НА от ВКЛ. Если B включен, включен ли A?
    А ИЛИ Б НА НА НА скидка Включен ли один из входов?
    вентиль НЕ
    вентиль НЕ (также известный как «инвертор») включен, если его вход выключен.Простейшие ворота НЕ представляют собой входной блок с прикрепленным факелом из красного камня.
    Элемент ИЛИ
    Элемент ИЛИ включен, если включены любые его входов. Самый простой вентиль ИЛИ — это подача нескольких сигналов в один блок или провод из красного камня.
    Вентиль ИЛИ-НЕ
    Вентилятор ИЛИ-НЕ включен, только если ни один из его входов не включен. Простейший логический элемент NOR — это подача нескольких сигналов в блок с прикрепленным факелом из красного камня.
    Элемент И
    Элемент И включен, только если включены все его входов.
    Вентиль И-НЕ
    Вентилятор И-НЕ включен, если любой из его входов выключен.
    Элемент XOR
    Элемент XOR включен, если его входы различны .
    Элемент XNOR
    Элемент XNOR включен, если его входы равны .
    Логический элемент IMPLY
    Логический элемент IMPLY включен, если только первый вход не включен, а второй вход не выключен.

    Импульсная цепь[]

    Некоторые схемы требуют определенных импульсов, другие схемы используют длительность импульса как способ передачи информации. Импульсные схемы удовлетворяют этим требованиям.

    Схема, которая устойчива в одном состоянии выхода и нестабильна в другом, называется моностабильной схемой. [примечание 1] Многие импульсные схемы являются моностабильными, потому что их выключенное состояние стабильно, но их включенное состояние вскоре возвращается в выключенное.

    Генератор импульсов
    Генератор импульсов генерирует импульс определенной длительности.
    Ограничитель импульсов
    Ограничитель импульсов (также известный как укорачиватель импульсов) уменьшает продолжительность слишком длинных импульсов.
    Расширитель импульсов
    Удлинитель импульса (он же удлинитель импульса) увеличивает продолжительность слишком коротких импульсов.
    Умножитель импульсов
    Умножитель импульсов выдает несколько импульсов на каждый входной импульс (умножает количество импульсов).
    Делитель импульсов
    Делитель импульсов (он же счетчик импульсов) выдает сигнал только после того, как на входе будет обнаружено определенное количество импульсов (количество импульсов указывает на количество циклов).
    Детектор краев
    Детектор фронта реагирует либо на изменение сигнала красного камня с ВЫКЛ на ВКЛ (детектор «нарастающего фронта»), с ВКЛ на ВЫКЛ (детектор «заднего фронта»), либо на переключение между ВКЛ и ВЫКЛ в любом порядке («двойной краевой детектор).
    Детектор длины импульса
    Детектор длины импульса реагирует только на импульсы в определенном диапазоне длительности (часто только на импульсы одной определенной длительности).

    Схема часов[]

    Тактовая схема представляет собой генератор импульсов, который многократно генерирует петлю определенных импульсов. Некоторые из них предназначены для вечной работы, а другие можно остановить и запустить.

    Простые часы только с двумя состояниями одинаковой продолжительности названы по длительности их состояния ВКЛ (т.g., например, часы, которые чередуются между состоянием ВКЛ с 5 тактами и состоянием ВЫКЛ с 5 тактами, называются 5-тактовыми), в то время как другие обычно называются по их периоду (время, которое требуется часам, чтобы вернуться в исходное положение). исходное состояние; например, «1-минутные часы» могут генерировать 1-тактовый импульс каждые 60 секунд).

    Часы-наблюдатель 1
    Часы с репетиром, сделанные из наблюдателей и поршней (наблюдатель смотрит на поршень).
    Часы-наблюдатель 2
    Часы с репетиром, сделанные из двух наблюдателей, циферблаты которых обращены друг к другу.
    Повторитель часов
    Часы-ретрансляторы состоят из петли репитеров (обычно либо повторителей из красного камня, либо факелов из красного камня) со случайной пылью или блоками для отвода соответствующих импульсов.
    Бункерные часы
    Часы бункера производят синхронизированные импульсы, перемещая предметы вперед и назад между двумя бункерами, входящими друг в друга, и получая выходной сигнал красного камня с помощью компараторов.
    Поршневые часы
    Поршневые часы производят петлю импульсов, перемещая блок вперед и назад (или вокруг, с большим количеством поршней) и вытягивая импульс красного камня, когда блок находится в определенном месте.
    Часы компаратора
    Часы с короткой или средней продолжительностью цикла, использующие функцию вычитания или затухания сигнала компаратора. Часы также можно построить, используя датчики дневного света, вагонетки, лодки, поток воды, исчезновение предметов и т. д.

    Схема памяти[]

    В отличие от логической схемы, состояние которой всегда отражает ее текущие входы, выход схемы памяти зависит не от текущего состояния ее входов, а от истории ее входов.Это позволяет схеме памяти «вспомнить», в каком состоянии она должна быть, пока не будет сказано вспомнить что-то еще. Существует пять основных типов схем памяти. (Некоторые схемы сочетают в себе два разных типа.)

    Защелка RS
    Защелка RS имеет два входа: один для включения выхода, а другой для сброса выхода обратно в выключенное состояние. Защелка RS, построенная из вентилей NOR, известна как «защелка RS NOR», которая является самой старой и наиболее распространенной схемой памяти в Minecraft .
    T-триггер
    T-триггер используется для переключения сигнала (как рычаг).Он имеет один вход, который включает и выключает выход.
    D-образная защелка
    D-защелка с вентилируемым затвором имеет вход «данные» и вход «часы». Когда вход часов включается, он устанавливает выход равным входу данных. Не путать с D-триггером, который устанавливает выход равным своим входным данным при переходе с повышением тактовой частоты.
    Защелка JK
    Защелка JK имеет два входа: один для включения выхода, а другой для сброса выхода обратно в выключенное состояние (как защелка RS), но когда оба включаются одновременно, он переключает выход между включением и выключением (как T-триггер). флоп).
    Счетчик
    В отличие от Т-триггеров и защелок RS, которые могут сохранять два состояния (ВКЛ. или ВЫКЛ.), счетчик можно спроектировать так, чтобы он удерживал большее число состояний.

    Возможны многие другие схемы памяти.

    Цепи поршня[]

    Поршни

    позволили игрокам создавать схемы, которые меньше и / или быстрее, чем стандартные аналоги только из красного камня. Полезно понимание стандартных схем Redstone , так как это руководство сосредоточено на конструкции схемы, а не на ее функции.Основными компонентами здесь являются липкие поршни, проволока из красного камня, повторители и факелы из красного камня. Обычные поршни также могут найти применение, особенно в сочетании с гравитационными блоками.

    Поршневая схема имеет несколько преимуществ:

    • Ни повторители, ни поршни не «выгорают», в отличие от факелов из красного камня.
    • Поршневые цепи часто (не всегда) меньше и/или быстрее, чем их аналоги из красного камня. Это позволяет создавать такие устройства, как быстрые часы и «мгновенная» передача сигнала.
    • Способность поршней
    • перемещать блоки в мире делает их естественными для цепей памяти, а также очевидных дверных проемов и переключаемых мостов. С задействованными блоками слизи или меда целые конструкции могут «вставать и двигаться» (см. Также учебник «Летающие машины»).
    • Поршневые схемы могут резко сократить использование красного камня в пользу дерева, камня и железа.

    Прочие цепи[]

    Эти схемы обычно не нужны для проектов из красного камня, но могут найти применение в сложных проектах, проверке концепции и мысленных экспериментах.Некоторые примеры:

    Мультиплексоры и реле
    Мультиплексор — это усовершенствованная форма логического элемента, который выбирает, какой из двух входов пропускать в качестве выхода на основе дополнительного входа (например, если вход A включен, то выходной вход B, в противном случае выходной вход С). Обратной стороной этого является реле, которое копирует ввод данных на один из двух выходов, в зависимости от того, включен ли дополнительный вход или выключен.
    Рандомизаторы
    Рандомизатор непредсказуемо генерирует выходные сигналы.Рандомизаторы могут быть разработаны для генерации импульсов через случайные интервалы или для рандомизации того, какой из нескольких выходов включен (например, генераторы случайных чисел или ГСЧ). Некоторые рандомизаторы используют случайный характер Minecraft (например, рост кактуса или выбор слота раздатчика), в то время как другие создают псевдослучайность алгоритмически.
    Многоразрядные схемы
    Многоразрядные схемы обрабатывают свои входные линии как одно многоразрядное значение (нечто отличное от нуля и единицы) и выполняют над ними операцию одновременно.С такими схемами, возможно, в сочетании с массивами схем памяти, можно создавать калькуляторы, цифровые часы и даже простые компьютеры внутри Minecraft .
    Детекторы обновления блока
    Детектор обновления блока (BUD, или переключатель BUD) — это схема, реагирующая на изменение состояния блока (например, добыча камня, превращение воды в лед, рост тыквы рядом со стеблем тыквы и т. д.). BUD реагируют, производя импульс, в то время как T-BUD (переключаемые BUD) реагируют, переключая свое выходное состояние.Как правило, они основаны на незначительных причудах или сбоях в поведении устройства; токовые цепи чаще всего зависят от поршней. Начиная с Java Edition 1.11, многие функции BUD были сосредоточены в наблюдателе, однако схема BUD также может обнаруживать другие изменения, незаметные для наблюдателей, например, окончательную плавку в печи или что-то, что создается на верстаке. Добавление этого было сделано для достижения паритета функций с версиями Bedrock Edition.

    Возможны многие другие сложные схемы.

    Видео[]

    Следующий работает только в 1.17+


    Ссылки[]

    1. ↑ Примечание.

Leave Comment

Ваш адрес email не будет опубликован.
