Гидробур своими руками чертежи: ручной гидровращатель своими руками на экскаватор и для скважины воды, навесные и другие гидравлические ямобуры, чертежи самодельных гидробуров

Содержание

ручной гидровращатель своими руками на экскаватор и для скважины воды, навесные и другие гидравлические ямобуры, чертежи самодельных гидробуров

Для бурения в любом случае необходима специализированная техника, именно к ней и относится гидробур. Он может справиться с целым рядом специфических задач. Сфера использования гидробуров достаточно широкая, начиная от бурения обычных скважин, а заканчивая созданием углублений под телефонные опоры или дорожные столбы.

Особенности

Гидробур не только может использоваться в ряде областей строительных работ, но и имеет несколько ключевых особенностей:

  • бурение можно проводить в разных типах грунта и вблизи от жилых зданий;
  • гидробур может прослужить намного дольше указанного стандартного срока эксплуатации;
  • шум в процессе работы не превышает допустимых границ;
  • крутящий момент бура у профессионального оборудования имеет высокие показатели;
  • скважина может быть достаточно большой глубины и ширины.

Крутящий момент обеспечивается за счет гидравлики, которая обеспечивает вращение бура. Именно в результате этого он может проникать в почву даже в самые твердые слои грунта. Моделей на сегодняшний день существует достаточно много, их технические характеристики различаются также как и комплектация. Опираясь на это, нужно взвешивать, какой именно гидробур для себя выбрать.

Плюсы и минусы

Преимущества и недостатки использования гидробура во многом зависят от целого ряда условий. Нужно учитывать предполагаемые геологические условия работы, тип грунта и сложность поставленной задачи. Исходя из этого, подбирается подходящий вид гидробура. И только потом можно говорить о гипотетических преимуществах того или иного способа. Например, если в итоге был выбран ударный метод бурения, то преимущества заключаются в следующем:

  • подойдет для прочных каменистых грунтов;
  • стенки скважины легко очищаются, а сам водный слой остается нетронутым;
  • бур входит глубоко, так что можно брать пробы и изучать характеристики на разных слоях почвы;
  • после буровых работ не нужно ждать определенное количество времени для окончательного монтажа скважины.

Несмотря на количество плюсов, у этого метода есть и свои недостатки. Он не подойдет для песчаного грунта, бурение проводиться строго вертикально, а скорость вращения при этом достаточно низкая по сравнению с другими моделями.

Прежде чем окончательно делать выбор в пользу того или иного метода работы, опираясь на их достоинства и недостатки, стоит сначала рассмотреть все виды установок и общую специфику их использования.

Виды

Гидравлический бур можно подобрать на экскаватор или манипулятор и даже для мини-погрузчика. Он считается частью оборудования для специализированной, профессиональной техники. Основу для любой конструкции обычно составляет проводной механизм и шнек, так что приспособление обычно выглядит как навесной механизм.

С его помощью можно выполнять целый ряд различных задач:

  • создавать разные углубления в грунте по диаметру;
  • подготовить все необходимое для организации с нуля подземных коммуникаций;
  • создавать отверстия необходимой глубины для скважины воды;
  • брать пробы грунта для дальнейшего анализа;
  • подготавливать все необходимое для установки ограждений и электростолбов;
  • использовать ямобур для озеленения территории.

И это лишь небольшой список задач для буровой установки. В остальном все зависит от поставленных целей и особенностей конкретного оборудования. Они будут различаться в зависимости от типа конструкции. Исходя из этих особенностей, гидробуры можно разделить на несколько видов.

Ударно-канатные

Этот метод для гидровращателя далеко не новый, а саму конструкцию можно назвать практически классической. В зависимости от типа грунта используются разные инструменты в конструкции. Обычно это долото с желонкой. Если первое обеспечивает именно ударную силу, то желонка наоборот позволяет удалять жидкость из скважины. Это важно при некоторых типах грунта. В конструкции обязательно присутствует обсадная труба и клапаны.

Такое оборудование можно сделать своими руками, выкачивание жидкости обеспечивается из полипропиленовых труб, а с помощью крепежа вся конструкция соединяется с ударной частью. Это наиболее простой вариант для изготовления своими руками.

Шнековые

Этот метод имеет только один достаточно серьезный недостаток, который сокращает сферу его применения: ограничение по глубине бурения скважин.

Поэтому на трактор или при обработке обширных участков такой метод может не подойти. При шнековом бурении глубина скважин будет составлять не более 20 метров. Подойдет такой метод для:

  • установки ограждений;
  • добычи проб грунта на разной глубине;
  • установка и демонтаж свай;
  • создание отверстий для озеленения участка.

Тип грунта при работе также требует внимания при выборе оборудования. Так как, если порода будет слишком твердой, то и бурение станет менее эффективным.

Роторные

Роторное бурение скважин больше подойдет для твердых горных пород, чем шнековое. Основным инструментом служит долото, которое усиливается гидравлическим давлением, а за счет диаметра самого инструмента решают сразу несколько необходимых задач.

  • Снижают затраты энергии. За счет особенностей конструкции они здесь сведены к минимуму;
  • Сохраняют целостность скважины и колонны в ходе работы;
  • Работают на большой глубине.

Именно благодаря этому легко создаются водоносные скважины и выработки для целого ряда участков в короткие сроки. Вода также помогает очищать забой от различного рода мусора в ходе обработки, так что оборудование практически универсально.

Ручные

Ручное бурение больше подойдет для небольших глубин и частных дачных участков. Для этого, помимо самого оборудования, нужна вода, которая будет выполнять несколько задач:

  • разрушенные участки и мусор сразу вымываются;
  • с помощью жидкости охлаждается инструмент;
  • водный массив шлифует края скважины.

Изготовить устройство для ручного бурения можно своими руками. Если скважины небольшие, оно полностью оправдает временные затраты и будет стоить гораздо дешевле профессионального оборудования.

Как выбрать?

В комплекте любого профессионального оборудования для бурения скважин обычно идут:

  • переходник;
  • гидровращатель;
  • шланги;
  • шнек для бура;
  • удлинитель для регулировки глубины работ.

Выбирать подходящее устройство стоит исходя из поставленных задач.

Дорогое профессиональное оборудование для работы с твердыми горными породами подойдет на соответствующем участке, но никак не на даче. Устройство должно быть прочным, а вал – выдерживать необходимые нагрузки. Кроме того, вал может быть разной формы, что подойдет для разных типов скважин и бурения. Это стоит учитывать и изучить все, что может предложить рынок перед окончательной покупкой или изготовлением своими руками.

Как сделать своими руками?

Самодельный гидровращатель будет служить не хуже любого заводского аналога при условии, что были соблюдены все правила и пункты инструкции. При выборе подходящей модели, стоит помнить, что самостоятельно изготовить в самом начале проще всего самое простое. Выбрав подходящее устройство, можно переходить к изучению чертежа.

Чертеж

На нем должна быть изображена вся конструкция с размерами, креплениями и указанной маркировкой ГОСТ. В таких условиях прочесть чертеж будет легко любому, даже новичку, который никогда не занимался раньше самостоятельной сборкой подобного оборудования.

Изготовление

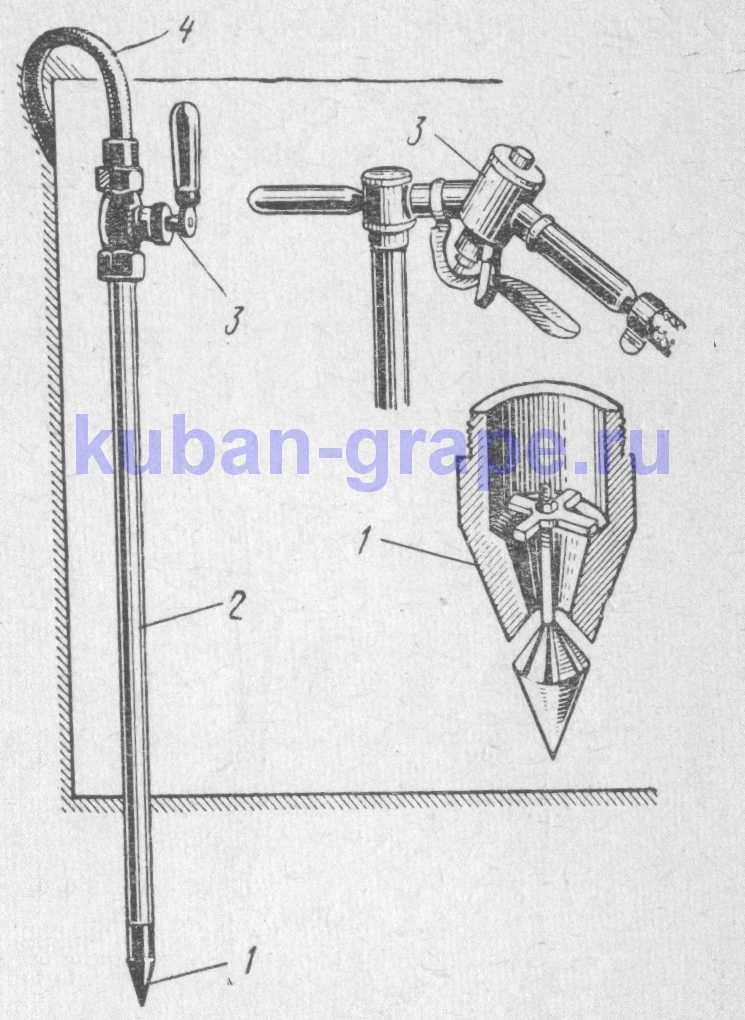

Изготовление гидробура своими руками проходит в несколько этапов. Для начала потребуется раздобыть:

  • до четырех уголков заданной толщины и длины, параметры должны быть соблюдены точно, вплоть до толщины стенок;
  • обсадную трубу необходимого по чертежу диаметра;
  • переходник, крепежи и другие мелкие детали для объединения конструкции между собой;
  • двухпальцевый шнек или адаптер.

Список необходимого может меняться, а сама инструкция по самостоятельному изготовлению расширяться и усложняться. Все зависит от ключевых конструктивных особенностей конкретно выбранной модели для самостоятельного воспроизведения.

Для первого раза подойдет следующая инструкция:

  • вырезать конусообразную часть бура из дерева;
  • выставить необходимую по ширине разметку для будущей трубы;
  • выпилить внутренние и наружные отверстия для уголков;
  • приварить трубу (по частям) к конструкции, обрезав острые края уголков;
  • бур надевается на трубу, а конструкция сваривается окончательно.

Предварительно рекомендуется потренироваться в выпиливании и обрезке ключевых деталей конструкции, это позволит избежать серьезных ошибок и сделать все с первого раза правильно.

Как пользоваться?

После того, как был оценен тип грунта и подобран подходящий способ бурения, можно начинать работу:

  • через шланг подается промывающий раствор;
  • после этого бур начинает двигаться и целенаправленно разрушает породу;
  • отходы от грунта вымываются водой и подаются в специальный мешок;
  • процесс повторяется до тех пор, пока не будет создана скважина необходимой глубины.

Строго говоря, бурение не требует от человека слишком большого количества именно физических усилий. Гораздо важнее в данном случае строгое следование технологии и правильный подбор оборудования под тип грунта на участке. В остальном остается только следовать инструкции, а с этим может справиться любой, вне зависимости от наличия опыта в прошлом, человек.

Как сделать недорогой гидробур для бурения скважин

Кто не хочет иметь скважину на своем дачном или придомовом участке? Вот только для многих людей — это довольно дорогое удовольствие.

Впрочем, если отказаться от услуг геологов и изготовить самодельный гидробур, то можно попробовать пробурить скважину самостоятельно.

В данном обзоре автор YouTube канала Ziskind Village поделится собственным опытом изготовления бюджетного гидробура, а также покажет, как с его помощью пробурить скважину.

Советуем вам также прочитать на досуге: как утеплить канализационные трубы в земле.



Основные этапы работ

Первым делом необходимо будет изготовить основную часть конструкции гидробура — ручку, к которой будет подключаться шланг с водой.

В тройник вкручиваются два сгона, на концах которых устанавливаются заглушки.

В нижнее отверстие в тройнике вставляется еще один сгон, и на него накручивается еще один тройник. Ко второму тройнику (сбоку) крепится быстросъем — для подключения шланга.

В нижнее отверстие второго тройника вкручивается буровая штанга (ну и, соответственно, удлинители для нее).

В качестве буровых штанг используются оцинкованные трубы диаметром ¾ (длина каждой трубы — 2 метра). В случае необходимости можно использовать и дюймовые трубы.

Чтобы сделать буровую штангу, необходимо сделать бур из куска металла, и приварить его к концу трубы, предварительно сделав в ней прорези («посадочное место» для бура).

Прежде чем приступать к бурению, необходимо выкопать два приямка: один — для песка, грунта и глины, которые будут вымываться из скважины, а второй — для насоса, который будет гонять воду.

Подробно о том, как сделать недорогой гидробур для бурения скважин, а также о том, как бурить скважину, смотрите на видео ниже.

Абиссинская скважина своими рукамиМне нравится1Не нравится

Андрей Васильев

Задать вопрос

Скважина своими руками — 51 фото и инструкция для всего процесса

Вода – это наше все, поэтому так важно, чтобы рядом с частным домом находился колодец или скважина.

Наиболее популярные скважины, выгодно отличающиеся большей глубиной, чистотой, быстрым дебитом и долгим сроком службы.

Чтобы своими руками сделать скважину на даче, потребуется

Содержимое обзора:

Технологии и инструменты

Водные скважины в зависимости от технологии бурят или забивают, однако самостоятельно добыть воду можно лишь некоторыми способами: при помощи шнека, насоса или помпы, каната и металлического снаряда.

Шнековое бурение

Для мягких и средних по твердости грунтов подойдет простой по технологии, но трудоемкий в процессе шнековый способ. Для бурения потребуется шнек – стальная труба со спиральными лопастями, который погружается в породу вращением и периодически вытаскивается, очищается от грунта и опускается обратно.

Каждый раз трубу доращивают, чтобы все глубже погрузиться под землю и достигнуть водоносного пласта.

Существуют различные модернизации шнека, например, упрощающает процесс тренога или моторизированные установки. Данный метод бурения скважины отлично подходит для подачи воды в дом, огород, сад или баню.

Бурение помпой или насосом

Наиболее популярен насосный метод бурения скважин на воду. Схема ее организации предполагает выбор будущей скважины и обустройство недалеко от назначенного места двух приямков, в дальний из которых специально наливается вода, а в ближнем оседает грунт.

Рядом с водяным приямком располагается помпа, через шланг всасывающая из него воду и подающая в буровую установку. Таким образом грунт предварительно размягчается и позволяет быстрее достичь водоносного пласта.

Как только скважина достигла необходимой глубины, в нее вставляется полиэтиленовая или полипропиленовая труба с метровым наконечным фильтром в виде высверленных не ней дырок и намотанной сверху на них сетки с мелкими ячейками из нержавеющей проволоки.

Бурение ударами и канатом

Самый простой, универсальный, но медленный способ бурения скважины своими руками – ударно-канатный.

Универсальность данного метода позволяет использовать его на грунтах любой твердости, сменяя лишь основной снаряд.

Так, глинистые почвы требуют куска массивной металлической трубы со скошенной режущей кромкой на конце, для песка или мелкого щебня больше подойдет бур-ложка или желонка, с приваренным на конце подпружиненным клапаном, на скальных породах – буровое долото.

Для бурения необходимо установить канатное оборудование: треногу или Г-образную конструкцию с закрепленным сверху блоком. Часто используется электродвигатель с редуктором или другая моторизированная система.

Технологическая схема метода предполагает периодический подъем и падение снаряда. Через каждые 50-60 см снаряд очищают от грунта и продолжают работу до достижения необходимой глубины.

Труба и фильтр

Достать буром до воды – это полдела, ведь задача состоит не только в том, чтобы достать до воды, но и поднять ее наружу. Для этого в скважину на место бурового снаряда устанавливают обсадную трубу, диаметр которой зависит от размера пробуренной скважины и типа предусмотренного насоса.

Обратите внимание!

Выбирая материал трубы, лучше исключить асбест или цинк и предпочесть нержавеющие сталь или пластик.

Также на трубе просверливаются в четыре горизонтальных  ряда отверстия или пропиливают болгаркой вертикальные щели, а на конце фиксируются фильтр и мелкая сетка.

Организовываем водоснабжение

Сделанную скважину необходимо обустроить, что тоже делается своими руками:

Во-первых, сразу стоит наладить подачу воды на поверхность с помощью обсадной  трубы и насосной станции, которая включает в себя насос, обратный клапан, резервуар для воды, длинный шланг и краны.

Во-вторых, скважину необходимо защитить от внешнего негативного воздействия. Так, обязательна установка поверхностного бункера или колодезный домик, который не допустит попадания в скважину дождевой воды, живности или посторонних предметов.

Обратите внимание!

Скважина – устройство простое и неприхотливое, что доказывают фотографии и видеоролики.

Однако в умелых руках труба, оснащенная насосом и кранами, способна доставить чистую воду из-под земли в баню или дом, обеспечивая постоянное водоснабжение.
