Установка сэндвич дымохода | Строительный портал

Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов.

Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

Содержание

  1. Устройство сэндвич-дымоходов: конструктивные особенности
  2. Основные составляющие системы сэндвич-дымохода
  3. Преимущества и недостатки сэндвич-дымоходов
  4. Основные разновидности сэндвич-дымоходов: краткая характеристика
  5. Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
  6. Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
  7. Как установить сэндвич-дымоход: пошаговое руководство



Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа.

Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

Основные составляющие системы сэндвич-дымохода

Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно,  рассмотрим, из каких элементов состоит сэндвич-дымоход.

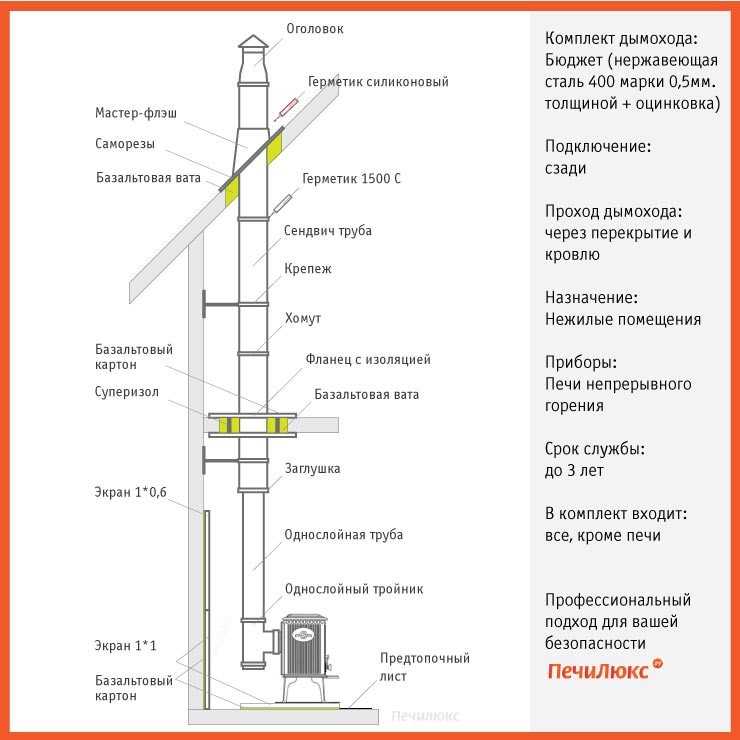

В структуру системы сэндвич-дымохода входят следующие основные элементы:

  • Сэндвич-трубы;
  • Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
  • Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
  • Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
  • Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
  • Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
  • Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
  • Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
  • Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.

Преимущества и недостатки сэндвич-дымоходов

  • Высокие эстетические характеристики и эффектный внешний вид;
  • Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
  • За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
  • В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
  • В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
  • В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
  • Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой.
    Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
  • Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно  редко;
  • Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
  • За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
  • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

Недостатки сэндвич-дымоходов:

  • Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
  • Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
  • Достаточно высокая стоимость конструкции;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

Основные разновидности сэндвич-дымоходов: краткая характеристика

Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.

Сэндвич-дымоходы из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

Сэндвич-дымоходы из керамики

Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода»,  «по конденсату» и «по дыму».

Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

  • Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
  • Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
  • В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;

  • В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
  • В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5×5 мм;
  • В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
  • Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
  • Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
  • Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

Как установить сэндвич-дымоход: пошаговое руководство

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

  • Размер поперечного сечения трубы дымохода;
  • Длину трубы дымохода.

Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

  • Если тепловая мощность не превышает  3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
  • Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
  • При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

  • СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
  • Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
  • При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

  • Дымовые трубы должны характеризоваться отсутствием уступов;
  • Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
  • Максимальный угол отведения труб не должен превышать 30 градусов;
  • Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
  • Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

Сэндвич-дымоходы видео

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло.  Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу.  С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

  • Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
  • Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
  • Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
  • Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
  • Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
  • Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

StroyRemNed.ru — строительство и ремонт дома

Трубчатые радиаторы для квартиры или дома

8

Современные системы отопления могут не только сделать

Какой датчик температуры лучше всего подходит для вашего приложения

243

Датчик третьего типа endress hauser — это один из наиболее

Угловые диваны в стиле Лофт в интерьере: советы по выбору и размещению

818

Даже такой грубоватый стиль, как лофт, нуждается в

Использование переключателя фаз

3. 1к.

В последнее время проблемы с напряжением становятся нормой.

Модульные стенки для гостиной – как выбрать?

2.8к.

Уже давно модульные стенки завоевали своих поклонников.

Хранение вещей на время ремонта: аренда склада

1.8к.

Капитальный ремонт квартиры или загородного дома —

Как выбрать проект дома с гаражом?

2к.

У будущих владельцев загородных домов большим спросом

Положительные стороны использования пластиковых окон

1.1к.

Пластиковые окна являются наиболее часто и предпочтительно

Критерии аккредитации лаборатории. Наличие СМК

827

В соответствии с федеральным законодательством, каждая

Советы по монтажу вентиляции в частном доме

702

При проектировании частного дома все задумываются о

Возведение сооружений из металлоконструкций или как за 2-3 месяца построить коммерческий объект и сэкономить

909

Склады, торговые центры, офисные помещения – эти и

Вакуумные насосы в строительной сфере

482

Ассортимент вакуумных насосов включает в себя огромное

В каком районе Махачкалы лучше купить квартиру

1.5к.

В настоящее время большим спросом пользуются однокомнатные

Безопасность частного дома: системы молниезащиты

691

Построить дом — это полдела. Для обеспечения нормальной

Виды мхов и их распространение

703

На нашей планете есть крупнейшие представители флоры

Новостройка в Москве по ценам от застройщика: как выбрать лучший вариант

745

Покупка квартиры – значимое и важное событие.

17 способов как оригинально встретить Новый год

579

Каждый день приближает нас к самому долгожданному событию

Как с максимальной выгодой обменять вторичное жилье в Москве

1.4к.

Для многих жителей Москвы остается острым вопрос улучшения

Что нам стоит дом построить: популярные стройматериалы, от фанеры до пенополистирола

1. 4к.

Строительство любого объекта требует использования

Метизы: надежный крепеж для любых задач

664

Метизы – крепежные элементы, применяемые в строительстве

Сухие строительные смеси: какие бывают и для чего используются

661

Сухие строительные смеси используются при самых разных

Как нарисовать картину эпоксидной смолой в технике Resin Art

1.6к.

«Жизнь коротка. Искусство бесконечно» Оскар Уйалд

Считаем кубатуру доски

925

Любой строительный материал имеет свои объемы, вес

Добро пожаловать на строительный портал StroyRemNed. ru! Здесь вы найдете самые актуальные и полезные материалы по строительству и ремонту, постройке зданий, отделке помещений, электрике, сантехнике, а также по покупке и продаже недвижимости. Однако помните, что материалы сайта носят исключительно справочно-рекомендательный характер и большинство описанных здесь работ — могут выполнить лишь люди с профессиональными навыками в этой области. Строительство и ремонт — дела совсем не сложные, главное знать с какой стороны к этому подойти. Никогда не откладывайте ремонтные работы, из-за этого, у некоторых людей в квартирах царит атмосфера вечного ремонта, что согласитесь не очень комфортно. Обустройство жилья очень важно, ведь именно дома человек отдыхает от тяжелых трудовых будней. Оформите свою квартиру в соответствии со своими предпочтениями и тогда, в Вашем доме воцарится гармония и уют. Желаем успехов в строительстве и ремонте!

Узнаем как изготовить сэндвич-трубу своими руками?

Кирпичные дымоходы постепенно вытесняются новыми конструкциями. При их изготовлении применяются новые строительные материалы. Такие дымоходы называются сэндвич-трубой. Они имеют массу преимуществ. Однако высокая стоимость не позволяет каждому приобрести представленную конструкцию.

При большом желании собрать сэндвич-трубу своими руками не составит большого труда. Подробная инструкция поможет домашнему мастеру выполнить все действия правильно. При этом он сможет не только собрать трубу, но и смонтировать ее самостоятельно на кровле.

Общая характеристика

Конструкция, как сэндвич-труба, появилась на рынке строительных материалов относительно недавно. Технологии производства постоянно совершенствуются. Выпускаются новые виды материалов, которые позволяют смонтировать любую систему, придать ей необходимые качества.

Монтаж сэндвич-трубы своими руками позволит сэкономить средства семейного бюджета. Производство подобных дымоходов не отличается высокой сложностью. Представленные конструкции можно изготовить из материалов, которые представлены в строительных магазинах.

Сэндвич-труба представляет собой конструкцию из металла и утеплителя. В качестве последнего применяются негорючие материалы, например, базальтовая вата. Также в составе конструкции есть две трубы разного диаметра. В образовавшуюся полость между ними устанавливается утеплитель. Именно благодаря простоте такой трубы собрать ее можно своими руками.

Преимущества

Изготовление сэндвич-трубы своими руками является оправданным по многим причинам. Представленная конструкция отличается массой преимуществ. В первую очередь необходимо отметить универсальность сэндвич-трубы. Она совместима с дымоходами практически из любых материалов.

Это компактное и легкое изделие. Его несложно смонтировать самостоятельно. Причем работа будет выполнена буквально за один день. Она выглядит эстетично, способна дополнить общий вид кровли из разных материалов.

Одним из главных преимуществ представленных дымоходов является его негорючесть. Базальтовая вата, которая применяется в качестве утеплителя, при высоких температурах не горит и не тлеет. Она просто превратится в камень.

Стропильная система не препятствует установке сэндвич-трубы. На стенках дымохода не будет оседать сажа, появляться конденсат. Поэтому систему не потребуется часто чистить. Материалы, из которых создана труба, не подвержены воздействию агрессивных сред, химикатов, перепадов температуры.

Недостатки

Список недостатков сэндвич-труб достаточно скромный. Представленные в продаже конструкции стоят относительно дорого. Этот недостаток не имеет значения для тех хозяев, которые захотят сделать подобный дымоход своими руками.

Также следует отметить, что сэндвич-конструкции не эксплуатируются свыше 15 лет. Это также сомнительный недостаток. Рынок стройматериалов постоянно совершенствуется. Если при изготовлении трубы применять новые, высококачественные материалы, они могут прослужить дольше.

Как утверждают профессиональные строители, представленные системы отличаются массой преимуществ, которые затмевают недостатки. Именно по этой причине многие хозяева создают именно сэндвич-трубы своими руками. Для бани деревянной постройки представленный вариант считается лучшим. Для других видов материалов он также подходит.

Подготовка

Монтаж сэндвич-трубы своими руками выполняется по определенной технологии. Она включает в себя несколько этапов. Сначала потребуется сделать чертеж. Для этого проводят соответствующие замеры, продумывают необходимые детали.

После создания плана, можно приобрести необходимое количество материалов. Также следует подготовить все необходимые в работе инструменты. Далее производится сборка конструкции и ее установка на кровле.

Для изготовления подобной системы потребуется приобрести лист для внутренней части трубы из нержавейки, теплоизоляцию и внешний лист для трубы, который может быть из оцинкованной стали, латуни или меди. Выбору материалов необходимо уделить особенное внимание. От этого будет зависеть функциональность и долговечность дымохода.

Выбор материалов

Изучая вопрос, как сделать сэндвич-трубу своими руками, необходимо ответственно подойти к выбору материалов. Внутренний участок трубы должен быть изготовлен из листа нержавейки. Этот материал при нагреве минимально меняется свои размеры, не деформируется. Оцинкованную сталь лучше использовать только для внешней части трубы. Для этого также может подойти латунь или медь.

Утеплитель между двумя металлическими частями дымохода может быть выполнен из минеральной ваты. Это базальтовое волокно, которое отличается минимальной теплопроводностью. Его толщина может составлять от 25 до 60 мм. Этот материал экологически безопасен, не возгорается. Это отличный вариант для создания дымохода.

Также в качестве утеплителя может применяться керамзит или полиуретан. Нельзя использовать для крепежа, утеплителя и прочих элементов системы возгораемые материалы. Обычный заводской котел может нагревать систему до 120ºС. Но вот самодельная печь для бани, например, выдает температуру до 800ºС в дымоходе. Поэтому материалы необходимо выбирать очень тщательно.

Проведение расчетов

Монтаж дымохода из сэндвич-труб своими руками следует начать с расчетов. В соответствии с планом дома можно узнать расстояние дымохода до поверхности кровли. Однако важно правильно рассчитать параметры участка, который будет возвышаться над поверхностью крыши.

Если кровля имеет плоскую поверхность или минимальный наклон, дымоходная труба должна возвышаться над ней на высоту 50 см. Если же скаты покрыты воспламеняющимся материалом, этот показатель увеличивается в 2 раза. Труба должна быть в этом случае не менее 1 м.

Если дымоход расположен на расстоянии 3 м и более от конька кровли, нужно правильно определить линию его монтажа. Она проходит под углом 10º от центра крыши.

Также следует уделить внимание сечению трубы. Для котла мощностью 3,5 кВт подойдет дымоход сечением 14х14 см. Если этот показатель достигает 5 кВт, габариты должны составить 14х20 см. Если котел имеет номинальную мощность до 7 кВт, следует делать сечение 14х27 см.

Сборка трубы

Сделать сэндвич-трубу для дымохода своими руками достаточно просто. Подготовив все необходимые элементы, проведя расчеты, можно приступать к работе. Сначала со всех материалов нужно снять пленку. Если будет установлен котел заводского производства, можно использовать обычную стекловату. Но для самодельных печей крайне важно применять именно базальтовое волокно. Его после распаковки оставляют на 5 минут. Это позволит волокнам расправиться.

Стальную трубу (чаще всего цельная) потребуется обернуть слоем утеплителя. Внешняя часть дымохода может собираться из нескольких фрагментов. Оцинкованную сталь собирают при помощи небольших саморезов. Монтировать с их помощью потребуется как фрагменты, так и поверхность листа.

В некоторых случаях стальные листы соединяют при помощи сварки. Важно обеспечить высокую герметичность системы. В этом случае она будет эффективной и безопасной. В том месте, где труба будет проходить сквозь кровлю, необходимо оснастить специальный короб. Его наполняют керамзитом или иным негорючим материалом.

Соединение дымоходных труб

Знать, как изготовить сэндвич-трубу своими руками, недостаточно. Важно правильно установить представленную конструкцию на кровле. Для этого потребуется приобрести специальные переходники. Трубу с меньшим диаметром вставляют в расширение предшествующего участка дымохода. Такой способ соединения позволяет избежать появления сажи внутри системы.

Если дымоход будет проходить через стену, нужно разобрать место для проведения этого процесса. Этот участок потребуется укрепить. Далее собирается наружный кронштейн. К нему крепятся специальные конструкционные элементы, которые позволят легко переместить тройник в процессе крепления дымоходной трубы.

Стену, через которую будет выполняться монтаж, можно закрыть листом фанеры толщиной 10 мм. По его периметру устанавливается лист асбеста. На этот слой также потребуется смонтировать пластину из оцинкованной стали. Все слои укрепляют шурупам в том месте, где будет проходить труба. Кронштейн следует покрасить. Далее трубу продевают в подготовленное отверстие.

Установка через крышу

Можно выводить сэндвич-трубу для дымохода своими руками через крышу. Изнутри к созданному отверстию следует прикрепить лист оцинкованной стали. Его крепят только после того, как труба будет выведена на крышу. При необходимости его можно будет завести под край материала кровли.

Если труба будет высокой (более 1 м), нужно продумать систему распорок. В противном случае такая система будет ненадежной. Также применяются обжимные хомуты. Это позволит избежать наклона трубы от ветра. При установке распорок следует учесть розу ветров в данной местности.

Если кровля выполнена из битума или рубероида, материал дополнительно защищают от возгорания. Для этого устанавливают над покрытием дефлектор. Он имеет в своей конструкции сетку-гаситель.

Стыки трубы не должны проходить в материале потолка или кровли. Это самые пожароопасные места дымохода. Собственник дома должен иметь возможность контролировать стыки.

Крепление

Сэндвич-трубу своими руками нужно правильно зафиксировать. Все колена, тройники и стыки нужно затянуть хомутами. Особенно важно учитывать высоту дымохода. Такие конструкции необходимо правильно фиксировать, укреплять.

В местах соединения сэндвич-труб затягиваются хомуты. Если есть тройники или переходники, потребуется применять два монтажных элемента.

Опоры можно создать из уголков 50, 30 мм. Также важно применять термостойкий герметик. Это вещество предотвращает попадание воздуха в трубу. Если не обеспечить герметичность системы, тяга в ней будет недостаточной. В помещение может попасть угарный газ.

Завершительный этап

Сэндвич-труба своими руками должна быть правильно смонтирована. Следует учесть, что расстояние всего дымохода должно составить в общей сложности 5-6 м. Расстояние замеряется от оголовка до колосника. Герметиком потребуется обработать все стыки. Также пространство между двумя трубами сверху нужно обработать представленным средством. Окружность с утеплителем не должна оставаться открытой.

Трубы обрабатывают как внутри помещения, так и снаружи. Также следует герметизировать стыки на наружной стороне дымохода. Причем после запуска системы все места соединений нужно тщательно проверить. При наличии утечек, стыки еще раз обрабатывают герметиком, который выдерживает температуру нагрева до 1000 ºС.

Изучив, как собрать сэндвич-трубу своими руками, можно создать дымоход самостоятельно в соответствии со строительными нормами. При этом удастся сэкономить средства семейного бюджета, смонтировать прочную, долговечную систему, которую не потребуется реставрировать еще много лет.

Как и чем утеплить трубу дымохода — лучшие проверенные временем решения. Изоляция дымохода Как изолировать железный дымоход от потолка

Строительство дымохода в частном доме предполагает соблюдение правил герметизации и пожарной безопасности. При устройстве дымохода в доме или при выводе металлического дымохода в бане через крышу утепление дымохода является основным показателем правильной организации этого блока работ.

Стык дымохода с потолком и кровельными материалами остается уязвимым местом из-за возможного перегрева и возгорания кровли. Чтобы исключить вероятность возгорания, важно организовать утепление и герметизацию кровли по всем правилам.

Изоляция труб в месте стыка

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная сложность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились ни в одном типе здания.

Большинство зданий в частных домовладениях имеют дымоход от:

  • твердотопливного котла;
  • камин;
  • печи;
  • плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае.Сборный или модульный дымоход, выпускаемый по типу сэндвич-системы, предполагает уже готовую изоляцию двойных труб слоем базальтовой ваты. Он эффективен как для утепления, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.


Комплект керамического дымохода

Перед тем, как утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят детали из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Как правильно выбрать место выхода дымохода


Пример внешнего выхода дымохода

В домах старой постройки, когда все дымоходы печи были из кирпичной кладки, круглые трубы выводились через квадратный проем потолок. Проходной участок в потолке оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода.

Важно правильно утеплить это «окно», чтобы все зазоры были заполнены, а материалы на стыке были защищены от возгорания.Этот зазор заполняется минеральной ватой, а также используется специальная огнеупорная штукатурка. В кирпичном дымоходе также используются базальтовые и асбестовые блоки.

Безопасный и надежный вывод дымохода через кровельный проем решается в 2-х направлениях:

  • противопожарная защита стропильного каркаса в месте прохода трубы;
  • гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут утеплить трубу и наиболее подходят к типу кровельного материала и его цвету.

Проведение трубы через кровельный пирог с соблюдением всех норм пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплителем, гидро- и пароизоляцией) выполняется по всем современным нормам:

  • для двойные металлические трубы, предусмотрено внутреннее утепление минеральной ватой;
  • одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
  • в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, вырезанные на выходе из трубы, необходимо аккуратно разрезать и завернуть. Затем прижимают обрешеткой и фиксируют по краям короба гвоздями. Для полной герметичности кровли трубу в этом месте нужно обмотать спец.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой.Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в проем кровельного покрытия.


Вывод трубы через крышу

Варианты изоляции дымохода

В большинстве случаев правильно спроектированная изоляция дымохода на крыше препятствует проникновению атмосферных осадков. Но есть 2 вида возможных протечек:

  • сверху, при неправильной установке утеплительного колпака поверх кровельных материалов;
  • снизу, если гидроизоляционные материалы не были правильно размещены под настилом.

Самый простой способ наружного утепления дымохода – установка готового теплоизоляционного фартука или колпака.

Попробуйте сами вырезать такое приспособление из оцинковки, чтобы устранить течь в старой кровле, это сэкономит деньги. При таком способе не нужна подгонка – учитываются все конструктивные особенности кровли и выходящих из нее труб.

Изделия этого типа также доступны из различных материалов. Важно подобрать изолирующий колпак (фартук), подходящий по ширине металлическому дымоходу.Либо подбирается полноценный кровельный проход, который приобретается вместе с сэндвич-трубой.

Любое здание и крыша постепенно дают усадку; поэтому жесткое крепление гидроизоляции не всегда эффективно. Визуально целостность кровли сохраняется, а на стыках постепенно появляются признаки разгерметизации. Специалисты рекомендуют усилить утеплитель в местах крепления вытяжки – эластичной термостойкой прокладкой.

Среди самых надежных конструкций для прохода трубы через крышу считается специально изготовленный короб — по типу стропильной системы.Вместо дерева, являющегося горючим материалом, можно сделать из оцинкованной кровли, но по той же схеме.

Конструкция модульных дымоходов имеет готовую теплоизоляцию, но отличается комплектацией. Например, есть двойная труба со слоем базальтовой ваты или специальной керамической сердцевиной и внешней оболочкой из бетона. Сборка модульных блоков достаточно проста — схема прилагается при покупке.

Возможна установка асбестовой прокладки с последующей герметизацией асбестовым раствором.Каждый новый блок модуля крепится поверх предыдущего тем же составом смеси. После завершения монтажа труба изолируется от течи в мансардном окне любым описанным способом.

Современная кровля из профнастила имеет свои особенности – здесь окно для дымохода лучше сделать немного шире. Все примыкающие поверхности заполняются материалами с теплоизоляционными свойствами одинаково. Дымоход перед обмоткой базальтовой ватой помещается в стальной короб.Аккуратно срежьте слои пленки паро- и гидроизоляции, закрепите за края короба. Между ним и трубой обязательно нужно сделать термостойкую засыпку.


Кровельная проходка

Далее выполняется наружная гидроизоляция – сверху надевается уплотнительный колпак, соответствующий размерам трубы дымохода, край крепится хомутом на клей. Нижняя кромка плотно прилегает к кровельному материалу, жестко фиксируется герметиком. К такому дымоходу часто прилагается стальной колпак.Их надевают на закругленные трубы. Установка рекомендуется, когда дым на выходе из твердотопливного котла имеет температуру более 100°С.

Если правильно утеплить трубу дымохода, то сырость и гнилой потолок вам не грозят.

В процессе нагрева жидкость, которая используется в качестве теплоносителя, циркулирует по системе. Чтобы не терять полезное тепло и избежать чрезмерного перегрева помещения, трубопроводы отопления изолируют.

Такие работы необходимы в загородных домах, если трубопроводы отопления проходят по улице от котельной, или когда котельная расположена в дальнем крыле здания, а трубы протянуты по холодным коридорам.Это способствует подведению большего количества тепла в помещение, удерживая его на всем пути следования: от котельной до радиаторов отопления.

В качестве материала используется несколько видов утеплителя, они отличаются теплопроводностью и способами монтажа, и при выборе материала нужно хоть немного знать о его качествах.

Вспененный полиэтилен

Это гибкий утеплитель, который выпускается в виде труб различного диаметра, с разрезом посередине (это сделано для удобства монтажа).

Крепление

При изоляции трубопровода этим материалом куски изоляции накладываются на трубы по всей длине, и стягиваются строительным скотчем. Стыки или стыки труб необходимо закрыть изоляцией большего диаметра. Поэтому перед началом работ нужно примерно рассчитать необходимое количество утеплителя разных размеров.

Утеплитель этой марки очень удобен, его легко можно разрезать, а оставшиеся куски использовать в другом месте, составив из нескольких отрезков одну длинную деталь.

Изоляция из стекловолокна

Такой утеплитель наиболее востребован у строителей. Этот материал имеет сравнительно небольшой вес и совершенно не подвержен гниению. Именно поэтому его часто используют для утепления труб, расположенных на улице.

Крепление

При монтаже трубы оборачивают изоляцией и закрепляют вязальной проволокой. Для дополнительной защиты от влаги снаружи его обвязывают рубероидом или строительной пленкой.

Базальтовая вата

Это фасонные элементы изоляции, которые выполнены в виде пластин и цилиндров. Такие утеплители пожаробезопасны, имеют хорошую прочность и не пропускают влагу. Его монтаж достаточно прост, так как в случае со стекловолоконным утеплителем он дополнительно защищается алюминиевой фольгой или рубероидом.

Пенополистирол

Такой утеплитель изготавливается в виде двух оболочек разного размера, они крепятся с помощью специальных пазов, но для надежного соединения их необходимо дополнительно закрепить специальным клеем или скотчем.

Крепление

При соединении на трубах половинки нагревателей соединяются между собой и две части смещаются в разные стороны на несколько сантиметров. Следующее звено также соединяется, а левые концы соединяются между собой, получается своеобразный «нахлест» одного соединения на другое, что обеспечивает лучшее сцепление.

Для изоляции неудобных участков и поворотов используются фигурные ракушки, имеющие неодинаковые размеры.

Чтобы провести качественную изоляцию этим материалом, нужно заранее рассчитать длину трубопровода, количество стыков и изгибов.Это необходимо для приобретения необходимого количества арматуры.

Пенополиуретан

Эта изоляция наносится распылением. На смонтированный трубопровод распыляется специально приготовленный состав. Он надежно сцепляется с поверхностью и, вспениваясь, образует плотную защитную массу с высокой прочностью.

В связи с тем, что данный утеплитель плохо переносит воздействие солнечных лучей, его изоляция труб, находящихся на открытом воздухе, должна сопровождаться их защитой: обмоткой рубероидом или алюминиевой фольгой.

Для качественной изоляции труб можно комбинировать утеплители. Например, в котельной и на улице их можно покрыть минеральной ватой или базальтовым утеплителем. А в доме есть место для подводки к радиаторам отопления — вспененным полиэтиленом, что выглядит более эстетично.

Этот материал, с помощью которого утепляют трубопроводы отопления, избавит от некоторых трудностей, возникающих при монтаже других утеплителей.

Чем больше, тем лучше…

Этот лозунг относится к установке такой изоляции. Наносится распылителем или обычной кистью, и чем больше слоев нанесено на трубу, тем лучше будет сохраняться тепло. Да и сам процесс намного проще, чем монтаж других видов утепления. Его без проблем можно наносить как на плоскую трубу, расположенную в хорошем доступе, так и на скрытые неудобные участки.

Когда нужно позаботиться об изоляции труб

Изоляцию лучше всего монтировать в процессе прокладки труб и разветвлений в помещении.На этом этапе вам будет проще подобрать размеры (при выборе рулонного или трубчатого утеплителя), а в итоге будет меньше отходов, а это, соответственно, сэкономит деньги.

Ремонт изоляции

При всех положительных качествах всех видов материалов нелишним будет перед наступлением зимнего сезона провести профилактический осмотр всей теплотрассы. Во избежание неприятностей в будущем места утеплителя, которые в силу каких-то обстоятельств пришли в негодность, необходимо заменить.

Видео

Видео по установке цилиндров из минеральной ваты:

Фото

Проход дымохода через перекрытие между этажами – срез потолка – один из самых ответственных этапов строительства бани. Это связано с высокой частотой возгораний из-за возгорания деревянных конструкций возле дымоходов, а именно такими бывают полы и потолки в банях.

Правила техники безопасности диктуют необходимость избегать незащищенного контакта горячей трубы с легковоспламеняющимися материалами.Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел потолочного прохода в виде короба из огнезащитных материалов, и выполнить его в строгом соответствии с нормами.

Любой застройщик может ознакомиться с тем, какое дымоходное оборудование считается безопасным, согласно СНиП 41-01-2003.

Нас интересует пункт 6.6.22, который диктует отступ 130 мм в зоне прохода через перекрытия для кирпичной трубы, выполненной с защитой дерева.Известно, что кирпичные и бетонные трубы имеют меньшую теплоотдачу, чем современные металлические трубы, которые чаще всего используются в банях. Это означает, что при оборудовании разделки одностенной металлической трубы без тепловой защиты следует руководствоваться другими цифрами отступов, которые указаны в приложении «К»:

  • 500 мм до дерева без термозащиты;
  • 380 мм от обогреваемой трубы до горючей за слоем теплоизоляции.

Эти цифры следует рассматривать как расстояние от дыма внутри дымохода до дерева.

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Им следует руководствоваться самостоятельной конструкцией прохода трубы ванны через перекрытие.


Какие материалы можно использовать для огнезащиты при установке ППУ?

Кирпичные, керамические и металлические детали межэтажных рубочных агрегатов нагреваются до температур, при которых возникает опасность возгорания древесины.Для надежной изоляции сгораемых элементов потолочного пирога необходимо выполнить прокладку из защитных материалов.

Материал Описание

Огнеупорные плиты на цементной основе с добавлением известняка, слюды и целлюлозы. Выдерживает постоянный нагрев до 150°С. При воздействии более высоких температур органический минеритовый наполнитель выгорает и становится хрупким.

Это общее название означает волокнистую изоляцию, состоящую из расплавленных нитей различной неорганической природы.Это могут быть как полезные ископаемые (базальт, доломит и др.), так и доменные отходы, шлаки. Шлаковая вата не теряет своих свойств до температуры 300°С, в более жаркой среде происходит спекание волокон — связующие и гидрофобизирующие добавки не так устойчивы к огню, как минеральная составляющая. В результате теплопроводность резко возрастает. Жесткая минеральная плита ПЖ-175 позиционируется как огнеупорный материал. Способен сохранять изоляционные свойства до 1000°С.

Предлагается толщиной от 2 до 10 мм.Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его применению можно считать вредность – пары асбеста нежелательны в бане. Все асбестовые прокладки со стороны парилки должны быть покрыты металлом.

Высокоэффективный и абсолютно экологически чистый теплоизолятор, относящийся к группе негорючих материалов. Его толщина составляет 5 мм, коэффициент теплопроводности незначительно увеличивается с повышением температуры, надежно работает при температурах до 900°С.

Это материалы, которые могут защитить деревянные детали от обугливания и возгорания при высоких температурах в жарком помещении. Но первичную облицовку торцов полов при соблюдении необходимых отступов можно проводить не только ими. Для этих целей допускается использовать материалы с классом горючести Г1 (слабовоспламеняющиеся).

Материал Описание

Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой.Отличается от обычного наличием внутреннего армирования с более плотным сцеплением слоев. Это предотвращает проникновение кислорода в толщу материала, горение не поддерживается, и даже в условиях открытого огня материал не разрушается в течение 20 минут.

Огнеупорными свойствами марки НГ обладает только изделие с маркировкой, относящейся к классу Премиум. Лист класса Стандарт, который ничем не промаркирован, не может быть использован для защиты дерева.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании слеживается и быстро теряет свои огнезащитные свойства.

Высокая температура приводит к изменению его структуры – оставаясь неизменным внешне, он может значительно нагреваться и уже не справляется с теплоизоляцией. Чтобы быть уверенным в надежной теплоизоляции дымохода, необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Также безопасно укладывать минеритовый, асбестовый или базальтовый картон. Есть и проверенный временем бюджетный вариант теплозащиты – для него использовали песок (им засыпали проходной короб) и глину. Например, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Базальтовая вата цены

базальтовая вата

Видео — Как поставить дымоход самостоятельно.Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходке потолка бани

Современные металлические банные печи очень часто дополняют стальными трубами из черной или нержавеющей стали. Желая уменьшить резкое инфракрасное излучение и сделать место соприкосновения дымохода с потолком над печью более безопасным, владельцы бань используют «сэндвич» — двойную трубу с облицовкой теплоизоляционным слоем.




Важно! Соединение элементов дымохода никогда не должно достигать уровня потолочного прохода.

Вопреки распространенному мнению, внешняя оболочка сэндвича из нержавеющей стали ненамного холоднее основного дымохода. Такая конструкция трубы в принципе не служит для защиты бани от пожара – сэндвич обеспечивает наилучшие условия для стабильной тяги, именно в этом и состоит его основная задача. При рассмотрении противопожарных мероприятий не следует полагаться на то, что применение сэндвича в месте прохода позволяет сократить расстояние отступов.

Известно, что из-за догорания летучих соединений в самой трубе температура в ней некоторое время повышается по мере увеличения высоты. Если на уровне выхода из топки газы имеют температуру 800°С, то на уровне 1,5-2 м измерения покажут уже 850°С. В этих условиях наружный кожух нагревается до 300°С. C, о чем свидетельствуют потускневшие цвета на его поверхности.



Желая быстрее натопить баню за счет перегрева печи, легко превысить оптимальный режим прохождения продуктов сгорания по трубе.По нормам МЧС температура в дымоходах из нержавейки не должна превышать 400°С, именно для этих значений проводятся испытания на сертификацию. Большинство любителей пара значительно превышают эти параметры. Металл быстро выгорает от перегрева, и нужно понимать, что сэндвич может в любой момент превратиться в единую стену. Утеплитель, которым забивается бутерброд, тоже не служит панацеей от пожара. Если дымоход собран «для дыма», а не «для влаги», теплоизолятор во время топки нагревается, а после остывания насыщается конденсатом – в результате со временем теряет свои полезные свойства.

Все вышеизложенное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендуемые отступы, надеясь на защитный кожух-сэндвич.

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве потолочного прохода оптимальное расстояние от дыма до деревянных конструкций 380 мм!

Этапы устройства потолочной резки

Основными задачами, стоящими перед строителем при устройстве прохода дымохода через перекрытие бани, являются защита от возгорания перекрытия и ровная вертикальная установка трубы.Работа проходит в три этапа:

  • определение и обустройство места расположения режущего узла;
  • установка готового или самодельного защитного кожуха;
  • финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, соблюдались ли технологии при строительстве бани.

Центр трубы определяется с помощью отвеса. Разрез делают по разметке, немного уменьшая размеры сторон, чтобы будущая декоративная панель полностью закрывала ее.

Самодельный проход, как правило, со стороны парилки оформляется листом металла — оцинкованной или нержавеющей стали, который также служит теплозащитным экраном. Размеры листа должны превышать размер выреза под трубу.

  1. Вертикально расположенный дымоход проходит через потолок и крышу. При разметке дымохода следует начинать с самой высокой точки и пользоваться отвесом.
  2. При использовании готовых конструкций ППУ ориентируются на рекомендуемые производителем размеры отверстий.
  3. Проведение дымохода через перекрытие самостоятельно, без промышленно изготовленного узла, производится предварительный расчет проходного канала. Непосредственно над местом перехода трубы в потолочный пирог необходимо сделать сквозное отверстие, размер которого позволяет соблюсти требуемые отступы.Они рассчитываются так: например, труба диаметром 120 мм, через перекрытие пройдет сэндвич с утеплителем 50 мм. В результате внешний размер составляет 230 мм. Допустимое расстояние находим, добавляя к дыму два расстояния вдавливания с внутренним диаметром. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода будет продумано еще при составлении проекта.В этом случае легко рассчитать такую ​​установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохождения трубы между ними.

В противном случае, первое, с чего нужно начать, это изменить дизайн пола над плитой. Часть балки, слишком близко расположенную к горячему дымоходу, вырезают и укрепляют, устанавливая перемычки, прочно прикрепленные к полученным концам. Затем потолок закрывается.

Установка готового режущего узла — проходной

Преимущества использования заводской конструкции заключаются в простоте монтажа и заведомо эстетичном виде потолка в парилке.



Предполагается, что в качестве дымохода при прокладке готового ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

Потолочные проходы в сборе

доступны в различных конфигурациях. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащая как для защиты от жары снизу, так и для декоративной отделки.В центре вырез для трубы, узел выбирается по ее диаметру. Готовые проходные конструкции изготавливаются из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой теплоизолятора и без нее. Лучшими по своим свойствам являются комбинированные, имеющие внутреннюю металлическую коробку и наружную минеритовую коробку с воздушным огнезащитным слоем между ними.



Установите проход в перекрытии таким образом.

  1. Концы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая его по всему периметру дерева.
  2. Нижний лист устройства и все места возможного контакта металла с деревом выложены слоем негорючего листового материала. Хороши здесь: минерит, асбест и фольгированный базальтовый картон.
  3. Готовую конструкцию кладут на колено, которое будет в узле прохода, и подводят к прорубленному в потолке отверстию. Со стороны парилки готовый агрегат закрепляют в потолке снизу саморезами, обычно отверстия для них производитель предусматривает заранее.
  4. Диаметр отверстия всегда больше диаметра трубы. Жесткая анкеровка недопустима из-за термических деформаций; требуется зазор не менее 5 мм. Исходя из того, какой материал будет использоваться в качестве противопожарной защиты возле трубы, принимается решение о целесообразности изоляции зазора. При необходимости труба в месте соединения обматывается асбестовым шнуром.
  5. Сверху на перекрытии мансарды проводится дополнительная теплоизоляция. Короб заполняют керамзитом или огнеупорной минеральной ватой.
  6. На чердаке режущий блок оставлен без внешней отделки. Если верхний этаж жилой, проходную конструкцию оформляют металлическим листом.



На фото — крепление короба к потолку саморезами и вставленная труба дымохода

Самодельный проход трубы через потолок бани — пошаговая инструкция с фото

Необходимые материалы:

  • жесть для изготовления ящика для резки;
  • минерит;
  • лист из нержавеющей стали
  • ;
  • лист ГКЛО или базальтового картона;
  • Материал для наполнения коробки — керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе до отделки потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация Описание
Изготавливается жестяная коробка — берется доска для фальц-шаблона, края скрепляются заклепками. Размеры короба соответствуют расстоянию между потолочными балками, если их расположение было продумано с учетом будущей установки дымохода.Отступы рассчитываются по нормам, 380*2 + диаметр внутренней трубы сэндвича.
С помощью отвеса определяется центр трубы. Там, где сброшенный с потолка груз попадает в центр отверстия трубы, отметьте точку. Это будет центр дымохода и проход перекрытия. Над трубой вырезается отверстие. При ее разметке учитывается слой минерита, который пройдет по периметру.После его укладки коробка должна свободно сидеть на потолке.

Торцы отверстия заложены полосками минерита; достаточно обеспечить теплоизоляцию по краю, где металл будет соприкасаться с конструкцией пола.

Жестяной короб не обладает достаточной жесткостью, и для сохранения формы установлены распорки из оцинкованного профиля.
Вырезан лист из нержавеющей стали. Перед снятием защитной пленки зафиксируйте точное расположение отверстия для трубы.Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно из этого же материала готовится декоративный щиток, которым будет закрываться стык. Ножницами по металлу аккуратно вырезаем центр получившегося круга по секторам.
Начинайте резать теплоизоляционную прокладку под лист. Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится электролобзик.
Начинайте резать теплоизоляционную прокладку под лист.Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится электролобзик.

Вставьте коробку на место и закройте отверстие листом нержавеющей стали. Чтобы быть уверенным, что в месте, прилегающем к коробу, потолок не обуглится и не воспламенится, это делается через лист термозащиты. Декоративная планка крепится к листу. В результате получается надежный и красивый экран над топкой возле дымохода.

Последним этапом работ по устройству прохода через перекрытие бани будет теплоизоляция трубы в коробе.Для этого в него до самого верха засыпается огнеупорный материал. Опыт показывает, что для этих целей с успехом применяют и песок, и глину. Но так как габариты ящика не слишком маленькие, предпочтение следует отдать более легкому керамзитобетону.

Лист из нержавеющей стали цены

Лист из нержавеющей стали

Видео — Проход трубы через потолок бани

Видео — Монтаж сэндвич-дымохода своими руками

Изоляция дымохода: инструкция по самостоятельной работе

Конденсат – главный враг любого дымохода.Он образуется на внутренней поверхности дымохода из влаги, содержащейся в воздухе, в результате разницы температур снаружи и внутри помещения. Конденсированная влага попадает в микротрещины и швы внутренней поверхности дымохода, при понижении температуры замерзает, расширяясь, разрушает кладку.

Металлические дымоходы также сильно страдают от образования конденсата, поскольку это жидкое вещество представляет собой не что иное, как серную кислоту низкой концентрации. Образующийся на внутренней поверхности металлического дымохода конденсат постепенно приводит его в негодность.Единственный способ борьбы с образованием этой довольно агрессивной жидкости – утепление трубы дымохода. Именно эта процедура устранит причину появления конденсата на внутренней поверхности дымохода.

Существует несколько основных способов изоляции дымоходов. Выбор того или иного метода напрямую зависит от материала, из которого изготовлены газоотводящие пути. Наиболее распространенными в нашей стране являются кирпичные дымоходы, а также стальные и асбестоцементные трубы, которые широко используются многими частными застройщиками.

Утепление дымохода снаружи далеко не самая сложная процедура в строительстве, а потому такие работы всегда можно выполнить самостоятельно, без привлечения профессионалов.

При самостоятельном утеплении дымохода следует строго соблюдать технику безопасности, т. к. работать придется на высоте. Особое внимание следует уделить обуви, которая должна быть удобной и с нескользкой подошвой.

Теплоизоляция кирпичных дымоходов

Есть три простейших способа утепления кирпичного дымохода, которые можно сделать своими руками:

Метод работ: оштукатуривание

  • Предварительно на трубу закрепляется армирующая сетка, а штукатурка готовится раствор, состоящий из просеянного шлака, цемента, извести и воды, в соотношении 3:1:2.Количество воды подбирается самостоятельно. Раствор должен хорошо ложиться на подготовленное основание, не капать и не стекать с него.
  • После всех приготовлений на армирующую сетку наносится первый слой раствора толщиной 2-3 см.

Последующие слои штукатурной смеси можно наносить только после полного высыхания предыдущих слоев.

  • После нанесения последнего слоя поверхность штукатурки необходимо выровнять для последующей покраски. Если после высыхания на поверхности появляются трещины, то их нужно зашпаклевать, а поверхность тщательно затереть.
  • Покрасьте трубу меловым или известковым раствором.
к оглавлению

Утепление дымоходов стекловатой или минераловатными материалами

Для самостоятельного выполнения работ по утеплению кирпичного дымохода данными материалами вам потребуются: П-образный профиль, пароизоляция, профнастил . В качестве утеплителя лучше всего использовать маты из базальтового волокна или стекловаты толщиной 50–100 мм.

  • В первую очередь следует подготовить поверхность кирпича, очистив ее от выступающего цементного раствора, заделав трещины и т.д.
  • После собирается каркас из металлических профилей. Верхняя рейка должна быть прикреплена непосредственно к кладке, а нижняя рейка – к крыше.
  • Следующим шагом будет крепление вертикальных профилей. Вертикальные стойки следует крепить таким образом, чтобы в полученную обрешетку можно было легко уложить утеплитель необходимой толщины.
  • Стыки теплоизоляционного материала следует закрепить скотчем, а сам утеплитель с помощью специальных пластиковых дюбелей к кладке.
  • После этого полученную конструкцию следует обернуть пароизоляционной пленкой.
  • Последний этап утепления – обшивка полученной конструкции профнастилом, фиксация его на обрешетке саморезами.

Вышеперечисленные способы можно комбинировать, закрепляя утеплитель на кирпичной трубе и обмазывая его несколькими слоями цементного раствора.

Утепление трубы дымохода своими руками значительно снизит теплопотери системы отопления дома и надежно защитит кирпичный дымоход от образования конденсата на его внутренних поверхностях.

Теплоизоляция асбестоцементных дымоходов

Утеплить дымоход из асбестоцементной трубы самостоятельно не составит труда любому домашнему мастеру. Для этого вам потребуются: пассатижи, проволока для вязания, оцинкованный лист, рулонный базальтовый утеплитель или утеплитель из стекловаты.

Это самый простой и дешевый способ защитить асбестоцементную трубу от воздействия погодных факторов и предотвратить образование конденсата в дымоходе.

Теплоизоляция стальных дымоходов

Для самостоятельной работы потребуются: труба большего диаметра, материал для утепления, с хорошими теплоизоляционными свойствами и показателями негорючести.Сегодня большинство зарубежных и отечественных компаний, производящих утеплители, предлагают специальный материал, выполненный в виде полуцилиндров. Такая изоляция идеальна для теплоизоляции круглых стальных дымоходов.

  • В первую очередь следует подобрать металлическую трубу подходящего диаметра, чтобы расстояние между ее внутренней стенкой и дымоходом было не менее 5 см.
  • После этого на газоотвод надевается отрезок трубы большего диаметра, а пространство между ними плотно уплотняется изоляцией.

Для удобства выполнения работ данную процедуру следует выполнять поэтапно, соединяя между собой подготовленные участки дымохода.

Все вышеперечисленные способы утепления дымоходов достаточно просты, но если вы испытываете трудности в выполнении того или иного способа утепления, то не рискуйте и обращайтесь к профессионалам, которые выполнят эту работу быстро и качественно.

Утепление дымохода в частном доме – важные правила и рекомендации

Утепление дымохода в частном доме – вопрос, с которым сталкивается любой человек, проживающий за городом.Это позволяет сэкономить, ведь, проведя работы по утеплению, вы защитите дымоход от разного рода поломок. Сегодня их изготавливают из различных материалов … асбестовых труб, стали и многого другого, но чаще всего используется кирпич, а потому этот процесс следует рассмотреть отдельно.

Зачем нужна изоляция дымохода?

Быстрый разрыв трубы чаще всего происходит в суровых климатических условиях. Причиной этого может быть конденсат, образующийся из-за разной температуры, от которого стенки дымохода насыщаются влагой.А это особенно опасно, если на улице минусовая температура.

Изоляция кирпичного дымохода – то, что вам нужно. Осуществить эту процедуру можно даже простым оштукатуриванием армирующими сетками, но гораздо безопаснее и надежнее с помощью минваты и сайдинга.

Металлический дымоход своими руками

Дымоход представляет собой вертикальную или круглую трубу, которая необходима для помещений с внутренним отоплением.

Основное назначение конструкции — создание естественной тяги:

  • выброс продуктов сгорания в атмосферу
  • подача воздуха в топку для лучшего сгорания.

Классификация по типу

Металлические дымоходы классифицируются на два основных типа:

  • одноконтурные. Используется как облицовка дымохода внутри помещений или как защитная труба для существующего кирпичного дымохода. Этот тип отличается простотой монтажа и минимумом денежных затрат.
  • двухконтурный. Более сложная конструкция, состоящая из внутренней металлической дымоходной трубы из высококачественной нержавеющей стали и увеличенного наружного сечения.Кольцевое пространство заполнено теплоизоляционным материалом на основе базальтовых пород.

Преимущества и недостатки

Преимущества металлического дымохода:

  • возможность установки в уже возведенном здании
  • не требует дополнительного фундамента, так как легкий
  • присущее круглое сечение — оптимально для создания тяги
  • имеет высокий показатель эффективности естественной тяги
  • полностью соответствует требованиям пожарной безопасности
  • устойчив к коррозии
  • имеет высокую механическую прочность
  • материал не способствует накоплению сажи, поэтому не требует частой очистки
  • герметичный, газонепроницаемый
  • прочный
  • доступная цена и простота монтажа.

Недостатки металлического дымохода своими руками в первую очередь связаны с дополнительными затратами:

  • на несущую конструкцию для высоких труб
  • на предварительные проектные работы по обустройству будущего дымохода.

Монтаж металлического дымохода

Монтаж металлического дымохода предусматривает несколько вариантов. Рассмотрим каждый из них подробнее. Но перед началом строительных работ лучше всего сделать предварительный чертеж.

Схема монтажа металлического дымохода (трубы) снаружи и внутри.

Монтаж трубы
  1. Первый этап – изготовление канала для дымохода. Отверстие должно быть прямым и в 1,5 раза больше диаметра используемой трубы. Лучше всего расположить дымоход ближе к коньку.
  2. Затем трубу следует подогнать под размер здания. Рекомендуемая высота трубы над коньком рассчитывается по следующей формуле: L0.5/3, где L – общая длина трубы от начала до конька.
  3. Этап установки металлической трубы в сделанный канал подразумевает крепление к стене через каждые 1,5 метра.
  4. Далее следует подключение конденсатора к самой топке.
  5. В случае использования стальной трубы необходимо позаботиться об утеплении между дымоходом и межэтажными поверхностями. В качестве теплоизоляционного материала можно использовать глину.
  6. На этапе декоративного обустройства дымохода важно использовать исключительно огнеупорные материалы.
  7. Завершающий этап – установка оголовка дымохода.

В дальнейшем при эксплуатации дымоход требует периодической чистки, а также нужно знать, чем обмотать металлическую трубу дымохода, чтобы ее утеплить.

Монтаж сэндвич-труб

Нецелесообразно использовать сэндвич-трубы для устройства наружного дымохода — из-за критической реакции на перепады температур. В остальном у этого материала есть свои преимущества:

Сэндвич-трубы соединяются между собой в пазы, дополнительно скрепляются строительным клеем.За счет собственного веса цельной плиты и клея устройство металлического дымохода в целом герметично и не пропускает дым во время работы.

Установка наружного дымохода
  1. Отверстие в стене для трубы должно быть на 0,5 метра выше топки.
  2. Далее с внешней стороны здания устанавливаются крепления (кронштейны) для трубы с шагом 1 метр.
  3. Далее следует подключение дымохода к котлу.
  4. Вывод трубы на улицу осуществляется с помощью дополнительного уголка.
  5. Далее установите конденсатор и закрепите трубу.
  6. Завершающим этапом является установка крыши над дымоходом.
Утепление

Основная задача утеплителя – исключить возможность образования конденсата в трубе в результате перепадов температуры. Поэтому часто возникает вопрос, чем утеплить металлический дымоход.

Изоляция металлического дымохода

  • Для начала необходимо приобрести две металлические трубы разного диаметра.Разница в диаметрах должна быть не менее 5 см.
  • Труба большего диаметра надевается на трубу меньшего сечения, и полученная промежность заполняется утеплителем.
  • Лучше всего строить конструкцию поэтапно. При сборке трубы колено за коленом следует одновременно укладывать утеплитель.
  • Изоляция должна плотно прилегать, чтобы не оставалось свободного места.

Также следует знать, как утеплить металлическую трубу дымохода. Самыми качественными теплоизоляторами являются материалы на основе минеральной и базальтовой ваты.

Современный рынок строительных материалов представлен множеством готовых утеплителей, которые достаточно надеть на металлическую трубу и обмотать дополнительным кожухом.

Эксплуатация бани должна быть абсолютно безопасной для человека. Для предотвращения пожаров при контакте с горячей печью или дымоходом следует тщательно утеплять стены и потолки, а также горячие поверхности. О том, как утеплить трубу дымохода в сауне, будет подробно рассказано в этой статье.

Как говорит печальная статистика, за 2014 год до 70% пожаров в частных банях были вызваны неправильной термоизоляцией металлических труб.Поэтому, чтобы помочь нашим читателям обезопасить себя и своих гостей, мы расскажем вам о материалах, а также о технологии выполнения утепления труб в бане.

Разнообразие изоляционных материалов для бани

Любимый материал для бани в России — дерево. Тем не менее, он имеет тенденцию быть очень легковоспламеняющимся. Чтобы этого избежать, люди давно научились утеплять дымоход в бане, а также печь и все поверхности – стены, потолки. Для этих целей мы использовали любые доступные средства – глину, асбест или любые другие негорючие материалы с низкой степенью теплопроводности.

Еще одним аргументом в пользу теплоизоляции дымохода является то, что в этом случае труба будет намного медленнее остывать, и в ней не будет скапливаться конденсат.

Ошибочно полагать, что хорошим решением в отношении того, как утеплить трубу в бане, является крепление листового металла на потолок. Металл способен очень быстро нагреваться, что никак не мешает огню, поэтому для теплоизоляции он не годится.

Как вариант, вместо обкладки трубы в ванне можно использовать красный огнеупорный кирпич.Однако для такой конструкции требуется заранее предусмотреть размеры помещения, укрепить фундамент и выбрать конструкцию.

Среди современных материалов, решающих вопрос, чем обмотать металлическую трубу дымохода в бане, рынок предлагает следующие:

Рассмотрим каждый из них подробнее.

Фольгоизол

Двухслойный материал, состоящий из изоляционного компонента и фольги. Благодаря отражающему слою помещение остывает не так быстро, ведь до 90% тепла сохраняется внутри ванны, так что это очень качественный утеплитель.

Фольгоизол отличается высокой экологичностью, так как в качестве сырья используется толстая пищевая фольга. Такой материал не боится ультрафиолета и сильных перепадов температур – рабочий диапазон от -65 ºС до +175 ºС. Поэтому это будет вполне достойный выбор для намотки трубы в баню.

Обратите внимание, что часто фольга-инсол монтируется не только вокруг дымохода, но и на стены, и на потолок парилки. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет баню.

Сауна, обитая изнутри фольгированным утеплителем, по принципу действия может сравниться с термосом. Она быстро набирает температуру, но очень медленно остывает.

Один из вариантов, чем обмотать трубу в бане – теплоизоляция. Для производства теплоизоляции используется вспененный полиэтилен, спрятанный между двумя слоями фольги, причем верхний слой фольги в материале предназначен для защиты дымохода от перегрева.

Теплоизоляция

появилась на рынке строительных материалов сравнительно недавно.Толщина такого материала колеблется в пределах 2-10 мм.

С теплоизоляцией легко манипулировать – нужно просто обернуть ее вокруг дымохода и зафиксировать металлизированной лентой.

Многослойные трубы в качестве дымохода

В последнее время различные производители начали выпускать новые безопасные сэндвич-трубы для бань и саун. При такой конструкции больше не нужно заботиться о том, как закрепить трубу в бане (подробнее: «Преимущества трубы для сэндвич-бани при строительстве дымохода»).Конструкция таких труб предполагает быструю и удобную сборку секций, которые вставляются друг в друга. Причем оптимально использовать такие трубы с железной печкой.

Сэндвич-труба представляет собой многослойную конструкцию, внутри которой находится каркас из нержавеющей стали, затем укладывается утеплитель из минеральной или базальтовой ваты, а сверху надевается оцинкованный кожух. Благодаря такой конструкции внутри дымохода не скапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Однако отметим, что в сухих саунах целесообразно устанавливать сэндвич-трубы. А вот для традиционных русских бань с повышенной влажностью следует выбирать несколько иные варианты теплоизоляции.

Способ утепления дымохода в русской бане

Если в бане установлена ​​печь, то для строительства дымохода используется огнеупорный кирпич. Он способен долго сохранять тепло.

При строительстве кирпичного дымохода не стоит экономить, но желательно подойти к этому вопросу очень ответственно, ведь от качества выполненных работ зависит его долговечность.

В этом случае наилучшим способом изоляции трубы в бане от потолка, кровли и других элементов кровли является крепление на этих поверхностях листового металла.

В местах примыкания дымохода к крыше и потолку поверхности должны быть защищены листами асбеста. На стены возле трубы нужно закрепить листы оцинкованной стали. Железо в этом случае использовать нецелесообразно, так как оно подвержено коррозии.

Как вариант, вокруг дымохода можно установить защитный экран, в который можно насыпать керамзит.Он послужит дополнительной защитой от огня на всех деревянных поверхностях бани, а также станет аккумулятором тепла.

Тем не менее, полная безопасность в бане не может быть обеспечена только изоляцией труб. Аналогичные действия необходимо произвести с печкой, стенами и потолком.

Утепление печи в бане

В настоящее время в банях часто используют простые металлические печи, которые с боков и сзади обшиваются листовым металлом и устанавливаются непосредственно на фундамент.Чтобы обеспечить сохранение тепла в бане надолго и сделать ее презентабельной, печь можно обложить красным огнеупорным кирпичом.

В настоящее время листы асбеста больше не используются для утепления печи, так как при нагреве он выделяет ядовитые вещества.

Для утепления духовки рекомендуется использовать натуральный войлок. Хотя этот материал довольно дорогой, он является отличным изолятором. Кроме того, при попадании искры войлок не вспыхивает, а начинает тлеть, поэтому проблему вы сразу заметите по его характерному резкому запаху.

При установке печи на деревянный пол следует сначала расстилать войлок в два слоя, а затем класть кирпич в три ряда. На стены и пол вокруг печи монтируется листовой металл кусками высотой 50-70 см.

Надеемся, что данная статья смогла ответить на вопросы, наиболее часто задаваемые начинающими строителями. Напомним, качественная теплоизоляция дымохода, печи, а также всех поверхностей бани позволит не только дольше сохранять тепло, но и обезопасить себя и своих близких.

Чем утеплить трубу в бане: как обмотать и закрепить металлическую трубу дымохода, утепление с потолка, как сделать в сауне, как обмотать или обложить, фото и видео


Как утеплить трубу в баня: как обмотать и закрепить металлическую трубу дымохода, утепление с потолка, как сделать в сауне, как обмотать или обложить, фото и видео

Утепление дымохода бани: каким материалом утеплить металлическую трубу дымохода

В любом частном доме есть печь или камин, а также своя баня.Дымоход почти всегда выходит на крышу здания. Его долговечность, а также пожарная безопасность напрямую зависят от правильного и надежного утепления дымохода. По этой причине возникает вопрос, чем утеплить дымоход и какой материал использовать для утепления металлической трубы? Как правильно сделать своими руками?

Изоляция дымохода в бане

Вопрос утепления трубы дымохода часто возникает у владельцев частных домов. Такие работы необходимо выполнять в целях защиты конструкции от пожара и разрушающих факторов:

Специалисты рекомендуют выполнять такие работы комплексно , с применением гидро- и огнезащитной теплоизоляции.При выборе материала для утепления в первую очередь нужно думать о безопасности семьи. Живой огонь в закрытом помещении всегда представляет опасность для жизни человека. Если не выполнить качественную и надежную защиту перекрытия, оно легко может воспламениться.

Традиционно для строительства бани используется дерево. Он легко воспламеняется. Большинство людей наивно думают, что обшивка потолка металлическими листами может служить защитой от пожара и поэтому дымоход не утепляют.Металлические листы нагреваются и не защищают от перегрева и воспламенения. Иногда дымоход утепляют красным кирпичом, но такой материал не самая подходящая конструкция для дровяной бани.

Большой выбор современных материалов позволяет подобрать наиболее подходящий и надежно утеплить дымоход … Среди наиболее востребованных и популярных:

стелька из фольги

– такой материал создаст эффект термоса, так как в помещении всегда сохраняется тепло, оно быстро нагревается и медленно остывает;

теплоизоляция
  • — этим материалом оборачивают поверхность трубы дымохода и фиксируют специальной металлизированной лентой или проволокой;
  • Сэндвич-трубы
  • – еще одна находка для утепления бани, они отличаются высокой безопасностью, поэтому не нуждаются в дополнительном утеплении.Имеют несколько оформленных секций, ставятся одна в одну. Готовая конструкция отлично подходит для бани с металлической печкой.

Для бани также использован красный кирпич . Он хорошо выдерживает высокие температуры и долго сохраняет тепло. При использовании красного кирпича кладка должна быть выполнена правильно. От ее качества будет зависеть продолжительность эксплуатации конструкции. Экономить здесь нецелесообразно, так как стоимость ремонта обойдется в несколько раз дороже.

Чем обмотать металлический дымоход?

В старину для изоляции дымохода в бане использовали глину и асбест, а также другие подручные природные материалы.Главное, чтобы в любом материале для утепления была плохая теплопроводность, чтобы не было возгорания от высоких температур. Дымоход и печь нагреваются очень быстро и поэтому важно правильно утеплить дымоход для пожарной безопасности.

Внутри конструкции с изоляцией во время нагрева не будет скапливаться конденсат, что очень важно. Он будет медленно остывать, не так быстро испортится, а срок его службы будет дольше.

Теплоизоляция

В статье упоминался материал Теплоизол и сейчас остановимся на его описании более подробно. Это относительно новый вид теплоизоляционного материала. Изготовлен из вспененного полиэтилена. Он спрятан между двумя слоями фольги. Он очень хорошо выдерживает повышенные температуры и подходит для изоляции дымоходов. Производители выпускают Теплоизоляцию толщиной от 2 до 10 мм … Чем толще изоляция, тем более высокие температуры она выдерживает:

  • 2-5 мм — выдерживает температуру от -30°С до +100°С;
  • 5-10 мм — допустимая температура эксплуатации от -60°С до +150°С.

Верхний слой фольги защищает трубу от сильного нагрева. Материал удобен в работе. С ним легко работать самостоятельно. Труба обматывается теплоизоляцией с помощью проволоки или металлизированной ленты.

Фольгоизол

Фольгоизол также является отличным выбором для изоляции дымоходных труб. Он состоит из двух слоев фольги и теплоизолятора. Благодаря отражающим свойствам фольги материал может удерживать до 90% тепла в ванне … Он занимает первое место в списке подобных материалов. Для его изготовления используется толстая пищевая фольга. Помимо отличных теплоизоляционных свойств, он обладает и другими эффективными свойствами, например, не боится УФ и высоких температур. Фольгоизол выдерживает температуру от -65°С до +175°С.

Фольгоизол безвреден для здоровья, так как для его производства используется пищевая фольга. Часто его используют не только для утепления дымоходов, но и для покрытия стен и потолка бани.Считается идеальным утеплителем, гидро- и пароизолятором для саун и бань.

Многослойные трубы

Сэндвич-трубы могут стать хорошим решением для изоляции металлического дымохода. Производители уверяют, что такой утеплитель будет надежным и безопасным. Установив эту конструкцию вам не придется думать об изоляции … Она будет состоять из нескольких секций, которые легко и быстро собираются в единое целое. Своими руками можно быстро собрать всю конструкцию и установить ее.Подходит для металлической трубы в бане или сауне с железной печью.

По своей конструкции сэндвич-трубы напоминают пирог из нескольких слоев. Внутри находится слой нержавеющей стали, за которым следует слой минеральной ваты или базальтового утеплителя. Снаружи труба покрыта слоем оцинкованной стали. Данная конструкция представляет собой современный метод утепления встроенного дымохода в готовом виде. Он будет выполнять сразу две важные функции:

Такие конструкции отлично подходят для саун , но для бани с кирпичной печью нужно искать другой вариант.

Утеплитель для традиционной русской бани

Деревянная конструкция крыши может воспламениться при контакте с горячей трубой. Чтобы избежать возгорания в бане, ее изолируют. Чаще всего для этой цели используют минеральную вату, закрепленную проволокой. Сверху труба обмазывается глиняно-песчаным раствором и покрывается слоем оцинкованной кровельной стали. Закрепите его саморезами, а затем выполните монтаж. Изоляция помогает крыше и деревянному полу получить защиту от перегрева и пожара … Если трубу правильно утеплить и загерметизировать, влага не попадет на чердак.

Выход трубы в районе потолка и кровли рекомендуется утеплить листами асбеста. Имеют хорошую защиту от высоких температур. Стенки внутри трубы покрыты оцинкованными металлическими листами. Обычные утюги для такой работы не подходят, так как подвержены коррозии. Желательно сделать короб вокруг трубы там, где она проходит через потолок.Внутрь короба насыпается керамзит, который послужит хорошей защитой от огня для деревянного пола. Керамзит также будет содержать тепло. Специалисты рекомендуют помимо утепления дымохода также не забывать про потолок, стены и печь в бане.

Рекомендуется перед началом работ по утеплению трубы металлического дымохода, ее наружной части термостойкий герметик … Специальный герметик выдерживает температуру до +1000°С. Нанесенное средство предотвратит скольжение изоляционных материалов по наружная поверхность металлической трубы.

Утепление дымохода бани: каким материалом утеплить металлическую трубу дымохода


В любом частном доме есть печь или камин, а также своя баня. Дымоход почти всегда выходит на крышу здания. Его долговечность, а также пожаробезопасность

Изоляция дымохода в бане — чем обернуть и утеплить металлическую трубу

Одним из важнейших этапов строительства бани является монтаж дымохода. А утепление дымохода бани – это обязательный процесс при ее строительстве, который преследует две цели: пожаробезопасность и защиту от коррозии.

Если не сделать теплоизоляцию, то под воздействием температурных перепадов будет образовываться конденсат, постепенно затекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымоходы быстрее прогреваются, благодаря чему банная печь работает намного эффективнее.

В зависимости от того, из чего сделан дымоход бани, для его теплоизоляции применяются различные материалы.

Существует несколько типов уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющей стали.

Также есть керамические секции, которые уже установлены в керамзитоблоки.

А теперь обо всем подробнее.

Зачем утеплять дымоход

При работе банной печи ее дымоход сильно нагревается, а неизбежная близость к горючим материалам может привести к пожару.

Если дымоход из кирпича, то нагревается меньше, а если из металла, то намного больше.

Металлические трубы нагреваются выше 600°С, и их соседство с деревянной обшивкой парилки очень опасно, особенно если баня непосредственно примыкает к жилым домам.

Вторая, не менее важная проблема – появление конденсата в дымоходе. Конденсат – главный враг всех систем дымоудаления.

На стенках дымохода образуется не легкая влага, а водный раствор серной кислоты, способный разрушить практически любой материал. Он появляется в результате прохождения нагретого воздуха через еще холодный дымоход.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины в кирпиче, а при замерзании расширяется.Дымовые каналы из металла также очень подвержены образованию конденсата.

Металл обычных марок не устойчив к кислотам, поэтому от воздействия на него конденсата очень быстро портится.

Единственным способом борьбы с появлением конденсата является изоляция дымоходов, при которой труба будет меньше остывать, а банная печь быстрее выйдет на рабочий режим горения.

Изоляционные материалы

Дымоходы можно утеплять различными способами, с использованием негорючих материалов.

Наиболее распространенные:

  1. Утепление дымохода базальтовой ватой и стекловатой. Изоляционные материалы используются как для больших поверхностей кирпичных дымоходов, так и для труб относительно небольшого диаметра. Выпускается в виде наполнителя, в рулонах или в виде матов. Для его использования рекомендуется изготовить дополнительный кожух.
  2. Способ заполнения пространства вокруг дымохода теплоизоляционным материалом: керамзитом, шлаком, кирпичом, специальными теплоизоляционными гранулами.Этот метод предполагает изготовление дополнительного кожуха дымохода.
  3. Штукатурка. Это самый распространенный до недавнего времени способ утепления кирпичных дымоходов. Для этого использовали шлако-известковый раствор, наносимый слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор той же толщины. Но при нагреве и охлаждении системы дымоудаления такая изоляция трескалась и требовала ежегодного ремонта, поэтому этот способ считается неоправданным с точки зрения трудозатрат и эффективности.
  4. Изоляция дымохода современными пенополиэтиленовыми материалами. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет небольшой вес и хорошую эластичность, хорошо режется, что делает его доступным для работы даже непрофессионалам. Это самый простой и недорогой способ утепления дымоходов, который сегодня широко используется.

Выбор изоляции для дымохода

К выбору утеплителя, чтобы утеплить дымоход своими руками, нужно подходить внимательно и серьезно.

Не стоит покупать самый дешевый, так как он должен обладать хорошими теплоизоляционными свойствами, быть удобным в работе, не требовать дополнительного усиления несущих конструкций кровли и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – прекрасная теплоизоляция из базальтовой породы.

Этот утеплитель выдерживает длительное воздействие достаточно высоких температур и не горит даже при контакте с открытым огнем.Кроме того, при нагревании он не выделяет токсичных или неприятных запахов. Такой утеплитель смело можно назвать экологически чистым материалом.

Стекловата – вид минеральной ваты, изготовленный на основе отходов стекольной промышленности. Между его волокнами много пустот, поэтому он хорошо удерживает тепло.

Стекловата не горит и не впитывает влагу, а кроме того, не подвержена гниению и размножению грызунов. Он недорогой и простой в использовании. Чаще всего производится в плитах и ​​рулонах.

Теплоизол или фольгогоизол — это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Выпускается в рулонах и имеет толщину от 2 до 10 мм. Им можно замечательно утеплить дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Изоляция своими руками

Утепление дымохода минеральной, базальтовой или стекловатой может выполняться двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы утеплить дымоход минераловатными матами, нужно вырезать из них несколько кусков плиты, которые будут соответствовать сторонам трубы снаружи.

Затем с помощью проволочного шва закрепите их на дымоходе.

Важно! Между слоями теплоизоляции не должно быть пустот, иначе утеплитель потеряет свою эффективность.

Для утепления металлической трубы необходимо обернуть ее базальтовой ватой и закрепить проволокой по всему периметру.После этого наденьте на дымоход вторую трубу большего диаметра, чтобы получился своеобразный бутерброд.

Этот способ теплоизоляции дымоходов является наиболее эффективным и простым, но позволяет более чем вдвое снизить теплопотери, а также значительно снизить пожароопасность и образование конденсата в системах дымоудаления и защитить их от разрушения.

Таким образом, теплоизоляция способствует повышению тепловой эффективности и более безопасному использованию печей. В то же время он придает зданию и самому строению более эстетичный вид.

Изоляция дымохода


Как утеплить металлическую трубу в бане. Материалы для теплоизоляции дымохода, пожарная безопасность и монтаж утеплителя своими руками.

Как утеплить металлическую трубу дымохода?

Имея свой загородный дом, необходимо позаботиться об обогреве комнат в холодное время года. Печь или другая система отопления нуждается в дымоходе. Труба дымоудаления является основным элементом коммуникаций теплоснабжения. Для его эффективного функционирования необходимо утеплить дымоход снаружи.

Актуальность теплоизоляции

Влага и дым, образующиеся при сгорании топлива, являются агрессивными факторами, воздействующими на кирпичный дымоход. Перепад температур в холодное время года и скопившаяся влага, осевшая на стенах, заполняет водой микротрещины, и каменная конструкция разрушается изнутри. Мелкие кристаллы льда раздавливают изнутри и разрушают его. Утепленный дымоход позволяет это исключить.

В процессе горения на поверхности газохода образуется конденсат, который содержит химический ряд оксидов.Взаимодействуя, элементы образуют слабые кислоты (угольную, серную и др.), способные разрушать поверхность металла. Именно по этой причине дымоход необходимо утеплять.

Правильное выполнение монтажа теплоизоляции позволяет предотвратить возгорание внутри помещения и не даст возгореться кровельному перекрытию. Хорошо прогретые дымоходы улучшают тягу в камине, котле и печи, в них меньше смолы и гари. КПД отопительного агрегата значительно повышается.

Положительные факторы изолированного дымохода

Прежде чем ответить на вопрос — чем утеплить трубу, необходимо выделить преимущества утепленного дымохода.

Изолированный газоотвод защищает систему отопления от воздействия внешней среды и продуктов горения. Конечно, теплоизоляция не может полностью защитить конструкцию от разрушения, но продлит срок ее службы. Это связано со следующими факторами:

  1. Изоляция труб позволяет поддерживать тепловой баланс в середине конструкции, исключая возможность попадания агрессивных кислот и конденсата на стены.Продукты сгорания полностью улетучиваются вместе с дымовой струей.
  2. Изоляция дымохода
  3. сводит к минимуму возможность разницы температур между охлаждаемым дымоходом и горячим паром.
  4. Повышены энергосберегающие свойства, что способствует экономии топлива.
  5. Прочность конструкции паровыпуска увеличивается за счет армирующего каркаса.

Правильно подобранная изоляция дымохода повышает морозостойкие свойства системы, обеспечивает длительное сохранение ее внешнего вида и, что очень важно, увеличивает срок службы.

Выбор материала для теплоизоляции

Главный вопрос владельцев загородных домов с автономной системой отопления – как утеплить дымоход. Чтобы надежно утеплить выходы для печи или котла, применяют материалы с высокой степенью теплоизоляции, обеспечивающие тепловой баланс дымохода на крыше.

Базальтовая изоляция

Актуально для изоляции дымохода минеральной ватой или базальтом. Утеплитель получают из расплавленной вулканической породы – габбо-базальта.Он преобразуется в волокна, благодаря чему изоляционный материал имеет следующие преимущества:

  • сохраняет до 95% тепла;
  • отличается хорошей паропроницаемостью;
  • отличается химической и коррозионной стойкостью;
  • предотвращает рост грибка и плесени на поверхности дымохода на крыше;
  • вибро- и термостойкий;
  • из экологически чистых материалов;
  • не подвергается разрушению под воздействием ультрафиолета.

Корпус из нержавеющей стали

Металлическая «броня» в виде трубы из нержавеющей стали используется как вариант утепления. Он способен обеспечить полную защиту от механических повреждений, влаги и других агрессивных факторов.

Крышка дымохода крепится на трубу на крыше. Кольцевое пространство заполнено базальтовой ватой, снаружи покрыто утеплителем толщиной 5 см. Такой изоляцией можно обернуть асбестовый дымоход.

Деревянные щиты

Деревянные щиты

считаются одним из самых простых вариантов утепления дымохода.Теплоизоляция выполнена в виде деревянного каркаса из плит соответствующего размера. Поверх него закрепляется шифер или другой настил, из которого делается крыша жилища.

После полной обшивки трубы деревом пустую полость заполняют войлоком, шлаком, песком, минеральной ватой. Швы каркаса необходимо замазать гидроизоляционным составом.

Изоляционные плиты из шлакобетона

Утепление дымохода в частном доме с использованием железобетонных и шлакобетонных плит обеспечивает наименьшее расстояние между стыками на конструкции.Пространство внутри и углы армируют сеткой или проволокой, засыпают в виде раствора гипс, глину и песок. Поверх плиточного утеплителя наносится штукатурка.

Специфика изоляционных работ

При утеплении дымохода своими руками учитываем, что при работе котла отопления температура в дымоходе может достигать 200-300 градусов.

В качестве утеплителя лучше выбирать материал с высокими термостойкими свойствами: стекловата, минеральная вата, базальт.

На рынке строительных материалов теплоизоляция продается в виде готовых цилиндров со специальным экраном из фольги. С их помощью формируют газоход и примыкающие к нему элементы кровли – защищая их от возгорания и проникновения холодного воздуха. Трубчатые конструкции продаются разного диаметра, что позволяет обернуть дымоходы разных размеров.

Правила установки теплоизоляции

Перед тем, как утеплить трубу дымохода, нужно убедиться в правильности ее установки.

Дымоход выполняется в соответствии с технологическими нормами, указанными в ГОСТ 52953-2008

  1. Выпускной патрубок продуктов сгорания должен иметь высоту 5 м. Этот показатель обеспечивает оптимальную тягу в системе отопления.
  2. Между перекрытием кровли и наружным элементом котельной необходимо расстояние не менее 250 мм.
  3. Если здание покрыто горючими материалами, в частности, шифером, рубероидом, ондулином, то утепленная дымоудаляющая конструкция должна быть оборудована искрогасителем.

Убедившись в правильности установки системы, можно приступать к последующим работам по обмотке с теплоизоляцией.

Основные способы утепления

Металлическая труба дымохода утепляется различными способами.

Техника изоляции стальных дымоходов

Дымоход утеплен специальным раствором. Состав готовят из сухой смеси и воды. Раствор наносят шпателем на поверхность, распределяя по всей площади.Затем на него закрепляется армирующий каркас из стеклопластика, на который наносится штукатурка.

Изоляция дымовых газов газового котла

Изоляция для труб газового котла должна иметь ряд повышенных теплоизоляционных и термостойких качеств.

Сэндвич-конструкции блокируют отложение конденсата на поверхности, экономя энергию.

Сэндвич дымохода состоит из слоя минеральной ваты и двух металлических труб. Верхний элемент, с большим диаметром, является основной втулкой, меньший — частью пароотвода.

Как утеплить такую ​​трубу дымохода своими руками? Необходимо соблюдать рекомендации:

  1. В кровле кровли и перекрытиях делаются отверстия диаметром на 25 см больше диаметра дымохода.
  2. На данном этапе необходимо утеплить трубу дымохода слоем базальтовой ваты. Толщина намотки должна быть не менее 5 см.
  3. Изоляция вокруг трубы крепится стальной проволокой.
  4. Сверху надет кожух большего размера.

По окончании работ дымоход подключается к источнику отопления и окружающий стояк засыпается керамзитом, глиной или асбестом.

Дымоходы для бани

Утепление дымохода в бане направлено на улучшение теплоотдачи от источника отопления, которым является каменная печь.

Утеплить дымоход в парной можно следующими вариантами:

Теплоизоляция
  • представляет собой материал из вспененного полиэтилена, спрятанный между листами фольги.На рынке предлагаются рулоны утеплителя толщиной от 2 до 10 мм. Поверхность фольги снижает перегрев трубы. Утеплитель оборачивают вокруг дымохода, фиксируя проволокой или металлизированной лентой;
  • Филгоизол состоит из двух шариков: фольги, сохраняющей более 90% тепла в помещении, и теплоизолятора. Материал используется для покрытия стен и потолков сауны, обеспечивая эффект термоса;
  • Сэндвич-труба
  • , состоящая из нескольких секций. Этот вариант подходит для саун и бань с железной печью.

Изоляция металлической трубы означает обеспечение оптимального функционирования системы отопления. Правильный монтаж изоляции дымохода своими руками позволяет увеличить срок эксплуатации конструкции и теплогенератора, а также предотвращает возгорание.

Изоляция трубы дымохода: возможные методы


Изоляция трубы дымохода: актуальность теплоизоляции, положительные факторы утепления дымохода, выбор материала, основные методы изоляции

Сэндвич-трубочист — Услуги

Чистка дымоходов – Мы предоставляем исключительные услуги по чистке дымоходов для всех ваших потребностей, от каминов и дровяных печей до печных дымоходов.Эта услуга включает в себя визуальный осмотр (уровень 1) вашего дымохода, чтобы убедиться, что ваша система работает правильно. Наши специалисты покинут ваш дом с нашей гарантией отсутствия копоти и беспорядка, а также с уверенностью в том, что ваша дымоходная система обслуживалась одним из наших профессиональных трубочистов.
Заглушки для дымоходов – Мы используем высококачественные заглушки для дымоходов Gelco из нержавеющей стали или меди.Заглушки дымохода предотвращают попадание дождя, животных и мусора в дымоход. Все наши колпаки для дымоходов оснащены искрогасителем из нержавеющей стали, вваренным прямо в колпачок, для предотвращения попадания в воздух тлеющих углей и искр. Также доступны нестандартные размеры, и на каждую крышку распространяется пожизненная гарантия производителя.
Крышки дымохода – Мы предлагаем крышки дымохода из нержавеющей стали или меди для вашего деревянного дымохода со сборным камином.Большинство укрытий для погони на Кейп-Коде сделаны из оцинкованного металла, который гниет уже через несколько лет. Позвольте нам установить полностью нержавеющую сталь или медную крышку, чтобы успокоить вас. Все крышки изготавливаются на заказ по вашим размерам дымохода.
Верхние уплотнительные демпферы – Мы предлагаем верхние уплотняющие демпферы Lyemance в качестве альтернативы каменным демпферам. Верхний демпфер Lyemance может быть в 10 раз эффективнее в предотвращении потерь тепла, чем новый демпфер горловины.Они сделаны из алюминия, поэтому не ржавеют и не деформируются. Быстрым рывком за цепочку он легко открывается и закрывается. Установка занимает короткое время и обычно дешевле, чем обычный демпфер.
Установка печей и каминов – Трубочист Sandwich предлагает установку дровяных печей. Будь то каминная печь или вставка, наш профессиональный установщик/владелец может сделать всю работу за вас.Каждая установка разрабатывается индивидуально для вашего камина. Мы также предлагаем газовые плиты и вставки, но для подключения газа вам понадобится лицензированный сантехник. Мы также можем установить вашу сборную систему камина заводского изготовления с нулевым зазором. Имея более чем 30-летний опыт работы с вентиляцией печей и каминов, мы не можем установить ни одной системы.

Дымоходы Metalbestos – Нужен дымоход для вашей новой системы отопления или дровяной печи? Зачем тратиться на кирпичный дымоход, когда можно установить сборный дымоход за меньшие деньги и меньше времени.Этот полностью топливный дымоход удовлетворит все ваши потребности в отоплении, будь то дрова, газ или мазут

Каминные системы Bellfire – Обычные камины имеют нулевую эффективность. Каминные системы Bellfire – это лучшие из существующих открытых каминов, производящих тепло. Они способны производить максимальное количество тепла при минимальном количестве древесины. Спросите сегодня, как вы можете воспользоваться преимуществом Bellfire.

Вкладыши из нержавеющей стали – В дымоходе случаются пожары, и когда они случаются, вкладыш дымохода из нержавеющей стали является самым дешевым, но наиболее эффективным способом ремонта поврежденного вкладыша дымохода. Если у вас есть старый дымоход без футеровки, в большинстве случаев его можно футеровать футеровкой из нержавеющей стали. Мы предлагаем наилучшую систему 4-слойных футеровок из нержавеющей стали с толстыми стенками, а также все компоненты, необходимые для завершения футеровки.Все наши вкладыши имеют пожизненную гарантию с использованием дерева. Трубочист Sandwich может справиться со всеми вашими потребностями в замене футеровки.

Водоотталкивающие средства – Мы предлагаем лучшие на сегодняшний день водоотталкивающие средства! Если вы отремонтировали или проверили крышу или гидроизоляцию и обнаружили, что не можете найти решение проблемы утечки воды, возможно, ваш дымоход нуждается в водоотталкивающем средстве. Каменные дымоходы пористые и впитывают воду, как губка.Попросив нас применить ChimneySaver, мы можем предотвратить повреждение дымохода или внутренних стен вашего дома водой. ChimneySaver не похож на большинство продуктов, которые вы найдете в местном хозяйственном магазине. Гидроизоляционные герметики могут оставаться на поверхности и задерживать водяные пары. ChimneySaver действительно проникает глубоко в кирпичи, чтобы защитить ваш дымоход от разрушительного проникновения воды. И на него распространяется гарантия производителя 10 лет.

Инструкции по установке.Как сделать наружный дымоход. Как сделать наружный дымоход

При использовании для отопления дома или квартиры приборов, принцип работы которых построен на сжигании твердого, жидкого или газообразного топлива, одной из важнейших частей такой системы является дымоход. Необходимо вывести из себя угарный газ, губительный для человеческого организма. Именно поэтому от правильности конструкции и работы дымохода зависит безопасность находящихся в помещении людей.

Конструкции дымохода

Существует несколько типов конструкций дымоходов. Выбор проекта установки системы зависит от нескольких условий:

  1. Проектное здание. Расположение комнат, место установки отопительного прибора, сложность фасада, конфигурация кровли и т.д.
  2. Тип нагревательного устройства. Конфигурация выхода, вид топлива, наличие принудительной вентиляции.
  3. Довольно часто в технической спецификации к отопительному прибору и руководствах к нему производитель указывает параметры безопасной эксплуатации дымохода.

Тип дымохода

По месту своего расположения дымоходы подразделяются на следующие виды.

Внутренний. Как правило, такие системы монтируют, если они являются дополнительным источником тепла для обогрева помещения. Дело в том, что температура выхлопных газов от отопительного прибора остается достаточно высокой и может использоваться для обогрева помещения. Обычно внутренние дымоходы оборудуются для отвода газов от камина, имеющегося посреди дома.Они построены из кирпича или камня. В последнее время для внутренних дымоходов часто используют трубы из нержавеющей стали со специальными теплоотводами, которые позволяют получать тепло от отходящих газов. Для более красивого вида дымоходы из нержавейки зашивают гипсокартоном и смотрятся декоративным камнем. Тогда камин выглядит очень оригинально.

Наружные дымоходы . Такие виды систем чаще всего используются для отвода газов от газовых и твердотопливных котлов, установленных в отдельных помещениях, имеющих одну наружную стену.

Такой дымоход практичнее домашнего по нескольким причинам:

  1. Безопасность. При повреждении дымохода снижается риск выброса угарного газа внутрь помещения, что может привести к трагедии.
  2. Также отсутствие дымохода в помещении снижает вероятность возгорания в случае его сильного перегрева. Для наружных дымоходов нет необходимости в устройстве пожарных островков в перекрытиях, если они выполнены из дерева.
  3. Меньше затрат на покупку и установку наружного дымохода.За счет того, что к внешним системам снижены требования безопасности, стоимость значительно ниже, а монтаж проще. Кроме того, стоит отметить, что температура газов после современных котлов с высоким КПД не слишком высока, поэтому по помещениям они вряд ли пройдут. При наличии простых инструментов и элементарных навыков монтаж подобного приспособления можно проводить счет часов.

Типы наружных дымоходов

Наружные дымоходы:

  1. Сталь.
  2. Чугун.
  3. Нерж.
  4. Керамика.
  5. Многослойные трубы.

Первый материал самый простой вариант. Обычно используется для устройства систем отопления в банях, гаражах и подсобных помещениях, то есть там, где отопительный прибор не используется постоянно. Использование стали, как и железных труб для дымоходов, не слишком подходит при наружной установке. Дело в том, что под воздействием влаги, которая гарантированно скапливается на ее поверхности, такая труба быстро ржавеет, что приводит к разрушению металла и появлению коррозионных отверстий, что снижает тягу дымохода.Если покрывать такой дымоход краской, то она должна быть специальной, не боящейся высокой температуры, а стоит этот материал недешево. К тому же дымоход из стали требует сварки, а это дополнительные затраты.

Сэндвич с дымоходом для улицы Он получил такое название, потому что его структура похожа на популярный сэндвич. В разрезе такой дымоход состоит из двух труб. Внутренний выполняет роль непосредственно дымового канала, а второй выполняет декоративную функцию. Между двумя трубами находится слой изоляционного материала.За счет этого внешняя поверхность дымохода не охлаждается, что предотвращает скопление конденсата внутри системы. Именно поэтому при монтаже наружного сэндвич-дымохода нет необходимости устанавливать сборник конденсата внизу дымохода.

Дымоход из нержавеющей стали . Такой дымоход является наиболее оптимальным вариантом для наружного применения. Этот материал не подвержен коррозии, легко монтируется без применения специальных средств. Преимущество такого дымохода в том, что он имеет небольшой вес, а значит, не несет дополнительной нагрузки на фасад здания.Также неоспоримым преимуществом является цена такой системы. Их производство можно наладить в любой жестяной мастерской без применения дорогостоящих технологий. Чтобы смонтировать дымоход из нержавейки, владельцу дома будет достаточно перфоратора, нескольких специальных хомутов (обычно идут в комплекте с дымоходом), отвертки и набора крепежных элементов.

Керамический дымоход . Такие системы относительно дороги. При всех своих достоинствах, а это в первую очередь долгий срок службы, они достаточно капризны в установке.Как правило, их собирают в помещении. Строительство керамического дымохода требует установки специального короба из шлакобетонных блоков, внутри которого он будет установлен. Если такая система строится снаружи, то необходимо учитывать, что строительных работ по обустройству дополнительной коробки не избежать. Именно поэтому керамические конструкции очень редко используются при устройстве наружного дымохода.

Металлические дымоходы. Марки стали при их производстве

При использовании нержавеющей стали для установки наружного дымохода очень важно правильно подобрать толщину стали и металла.Согласно стандартам ЕС для изготовления наружных дымоходов используются следующие марки стали:

  1. 316, 316L – Эта марка благодаря присадкам из никеля и молибдена имеет повышенную кислотостойкость, поэтому меньше подвержена коррозии, что в свою очередь положительно влияет на износостойкость всей системы. Особенно это заметно при использовании жидкого топлива, для которого он предназначен.
  2. Марка 304 отличается от ранее низкого содержания легирующих веществ, поэтому не так хороша для жидкого топлива, однако выигрывает в ценовом эквиваленте.
  3. 409 — Данная марка за счет содержания в своем химическом составе титана обладает высокой прочностью, что благоприятно сказывается на работе в условиях высоких температур. Дымоходы из нержавейки этого вида идеально подходят для работы с твердым топливом, например, коксом или антрацитом. Однако эта марка стали имеет низкую кислотостойкость, что не позволяет такой дымоход работать с котлами на жидком топливе, имеющем высокое содержание серы.
  4. 321, 316 Ti — самые распространенные марки из стали. Высокое содержание титана, никеля и молибдена делает их практически незаменимыми для дымохода из нержавеющей стали.Отличная пластичность, термо- и кислотостойкость сделали данные марки лидерами в этой отрасли.

Требуемая толщина стали при производстве дымоходных систем

Помимо марки стали, необходимо обратить внимание на толщину листа, из которого изготовлен дымоход из нержавейки. Лист, толщина которого меньше необходимой, может в процессе эксплуатации дать правильную, что вызовет уменьшение тяги в дымоходе. Лист большей толщины, чем нормативная, наоборот, будет дополнительной нагрузкой на фасад здания, а также теряет в цене.

По регламенту Евросоюза для монтажа наружных дымоходов из нержавеющей стали приняты следующие показатели толщины:

  • Для котлов отопления, работающих на твердом топливе, толщина стенки наружной трубы дымохода должна быть не менее 0,5-0,6 мм.
  • Для котлов на жидком топливе — не менее 0,8 мм.
  • Для газовых отопительных приборов — не менее 1 мм.

Монтаж наружной трубы для котла

Итак, с особенностями материалов для устройства наружного дымохода мы разобрались.Наиболее оптимальной системой является нержавеющая труба соответствующей марки стали и толщины стенки (в зависимости от вида топлива, на котором работает котел). Сразу отметим, что если котел полнотопливный, то толщина стенки и марка стали считается топливом с наибольшей температурой горения.

Важным условием монтажа наружного дымохода является отсутствие горизонтальных переходов. Как правило, именно в них наибольшее количество копоти и конденсата, препятствующих нормальной тяге.

Также очень важно расстояние от трубы до конька крыши, что влияет на высоту дымохода. Чем ближе дымоход к вершине конька, тем больше его высота.

Основные требования к изготовлению наружного дымохода:

  1. Монтажные работы необходимо производить «снизу вверх», вставляя каждую последующую секцию внутрь предыдущей. Глубина шва должна быть не менее половины наружного диаметра трубы.
  2. При монтаже наружного дымохода своими руками для герметизации каждый стык обрабатывается специальным герметиком и зажимается хомутом.
  3. Стены, вдоль которых проложен дымоход, должны быть из негорючих материалов. В противном случае необходим технологический зазор или прокладка из бесфазного материала.
  4. На расстоянии 1-1,5 метра участок трубы крепится к стене дома специальным кронштейном. Переходы или другие конструктивные элементы крепятся отдельно.
  5. Необходимо исключить контакт участков наружного дымохода с электропроводкой или газовыми магистралями.
  6. При установке наружного дымохода, выходящего на наружную стену, необходимо предусмотреть ревизионное окно или съемную часть для обслуживания системы.

Поэтапный заказ оформления дымохода:

  1. Проделайте дыру в стене. Он должен располагаться на расстоянии не менее 50 см от самого котла.
  2. Закрепите крепеж, который будет служить опорой для установки дымохода. Крепления для трубы устанавливаются с шагом не более 90 см.
  3. Подсоедините нижнюю часть трубы к котлу.
  4. Выложена верхняя часть дымохода.
  5. Установите конденсатор.
  6. Безопасный дымоход.

Наружный дымоход: фото



Наружный дымоход: видео

Как заменить топку газового камина

Замена топки газового камина может быть простым домашним проектом; если у вас есть нужные инструменты, эта работа может быть выполнена в короткие сроки.Однако, поскольку этот проект включает работы вокруг газопроводов, вам необходимо убедиться, что вы используете безопасный подход. Вот несколько полезных шагов, которым вы можете следовать.

Шаг 1. Отключите коммунальные услуги

Проверьте вставки для газовых каминов на Amazon.

Первое, что вы должны сделать, это отключить газ в доме и выключатель, который подает электричество к самому камину. Это очень важно, потому что вы будете отсоединять газовую магистраль от старой вставки.Это предотвратит утечку газа в ваш дом и создание опасности для здоровья и пожара.

Шаг 2. Снимите дверцы камина

Начните с отвинчивания дверок камина и их снятия. Чтобы не потерять винты, обязательно положите их в пластиковый пакет для сэндвичей во время работы.

Внутри камина есть решетка, которую также нужно снять, но сначала нужно вычистить весь пепел. Это поможет предотвратить нежелательный беспорядок, пока вы меняете каминную топку.

Шаг 3. Удаление вставки

Медленно извлеките вставку камина. В этот момент он все еще должен быть подключен к газовой линии, поэтому вы не хотите тянуть слишком сильно и повредить его.

Шаг 4. Отсоедините соединения
