При обустройстве душа возможны два варианта – с поддоном и с трапом в полу. Конструкции с поддоном более функциональны и разнообразнее по дизайну, зато стационарный душ с трапом занимает меньше места и обходится гораздо дешевле, особенно, если все работы по монтажу выполнять самостоятельно. Именно поэтому для практичных хозяев второй вариант предпочтительнее. Что же представляет собой трап для душа под плитку, как он устанавливается и в чем его преимущества?

Трап для душа в полу под плитку

Содержание материала

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

Душевой уголок и трап в углу

Стандартный трап состоит из следующих элементов:

воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
фильтрационная решетка;
лицевая съемная решетка;
сифон;
соединительная муфта.

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места. И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

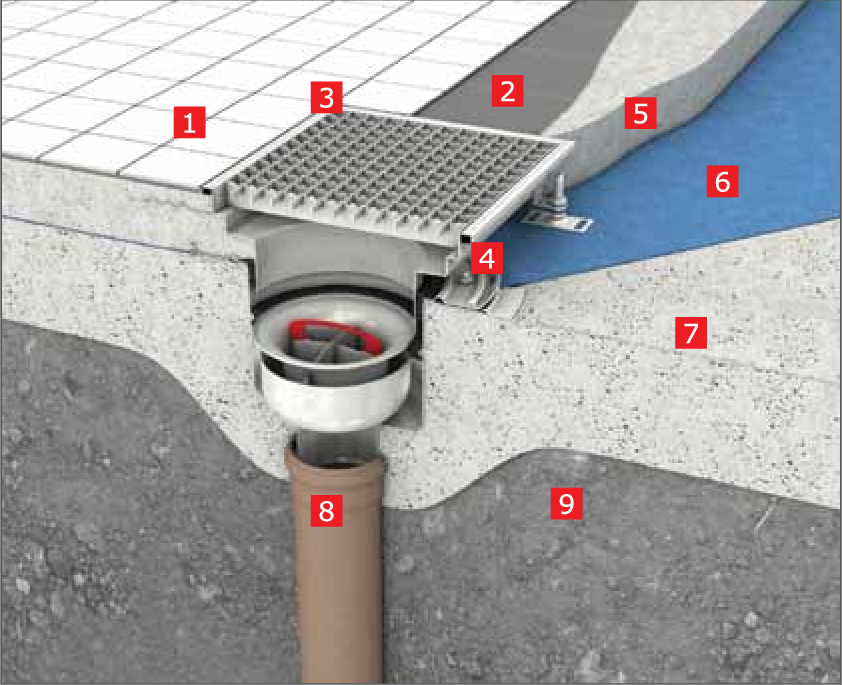

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

Душевой трап-лоток

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией. По конструкции все они делятся на три типа: точечный, пристенный и линейный.

~~трап для душа~~

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Выбор и установка трапа

На сегодняшний день самым востребованным видом трапа под плитку является линейный, а потому рассмотрим подробнее его устройство, характеристики, технологию монтажа.

Характеристики и критерии выбора линейных трапов

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

металлический либо пластиковый цельнолитой желоб с сифоном;
съемные фильтрационные решетки;
регулируемые ножки;
крепежные элементы.

В зависимости от модификации, трап может монтироваться под плитку толщиной 5-7 мм и 8-12 мм, что обозначается буквами В и А, соответственно, на конце товарного кода. Декоративные решетки обычно в комплект не входят и подбираются отдельно. Производители выпускают трапы из нержавейки и пластика, причем особых различий, кроме срока службы, в эксплуатационных характеристиках нет. Пластиковые изделия гораздо легче и дешевле, и многие хозяева предпочитают для своей душевой именно их.

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Технические характеристики линейного трапа:

длина желоба – 30-120 см;
общая высота – 9-15 см;
регулируемая высота сифона – 3,5-5 см;
пропускная способность 0,8-1 л/сек.

При выборе нужно отдавать предпочтение моделям с комбинированными затворами, в которых совмещены сухой и мокрый способ удерживания запахов. Такие конструкции признаны наиболее надежными.

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Рассмотрим, как работают комбинированные затворы. В корпусе сифона находится пластиковая вставка меньшего размера, состоящая из основания и двух стаканов по краям. Дно у стаканов выполнено в виде створок, которые под напором воды открываются наружу, то есть, вниз. Как только вода из стаканов выходит в сифон, створки под действием специального грузика возвращаются на место. Это сухой затвор.

Сам сифон разделен на три части – две боковых и отделение со сливным отверстием. Вода по желобу сначала направляется к центру трапа, стекает в стаканы, после чего попадает в боковые отделы сифона. Когда они заполнятся до определенного уровня, вода начнет переливаться через разделяющие бортики и стекать в центральный отдел, а оттуда – в канализацию. Но не весь объем, а лишь его часть – оставшаяся вода будет служить барьером для канализационных запахов. Это мокрый затвор.

Разумеется, можно приобрести трап с одним видом затвора и немного на этом сэкономить, но впоследствии такая экономия может обернуться большим разочарованием. При редком, нерегулярном использовании душа вода в гидрозатворе пересыхает либо застаивается, и в обоих случаях это является причиной появления стойкого неприятного запаха в помещении. Трапы с сухим затвором немного надежнее, но со временем удерживающие клапаны хуже справляются со своими функциями, и конструкцию приходится менять.

Еще одним важным критерием при выборе трапа является его пропускная способность. Здесь нужно учитывать особенности душевой системы, которую вы собираетесь устанавливать. Например, стандартный верхний душ диаметром 30 см обычно подает от 5 до 15 л в минуту, а каскадный душ – минимум 25 л. При этом специалисты рекомендуют подбирать пропускную способность с запасом, то есть, увеличить предполагаемый объем воды на 5-7%.

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

Наименование	Описание	Размеры
TECE TECElinus	Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка.	Длина 70 см. Ширина 13,5 см. Монтажная высота 9,5 см. Диаметр подключения 50 мм.
AlcaPlast APZ1 300	Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба.	Длина 36 см. Ширина 12 см. Монтажная высота 15,8 см. Диаметр патрубка 50 мм.
ACO SHOWERDRAIN	Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно.	Длина 78,5 см. Ширина 13 см. Монтажная высота 6,5 см. Диаметр патрубка 50 мм.
Zorg Sanitary ZR T3	Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой.	Длина 85 см. Ширина 18 см. Монтажная высота 12 см. Диаметр патрубка 50 мм.
VIEGA VISIGN	Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту.	Длина 60-90 см. Ширина 12 см. Монтажная высота 9-15 см. Диаметр патрубка 50 мм.

Установка трапа своими руками

Установка линейного трапа имеет простую технологию, но требует определенных физических усилий и старания. Для начала необходимо выбрать оптимальное расположение трапа и подготовить основание: выровнять и утеплить пол, вывести сливную трубу с обязательным уклоном около 3 мм на погонный метр.

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

Перед началом монтажа следует проверить комплектацию изделия и убедиться, что все необходимые в работе элементы присутствуют:

желоб с сифоном, выполненный из пластика;
гидроизоляционная лента;
крепежи;
регулируемые ножки.

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

Установка желоба

Установка муфты

Шаг 3. На подготовленное основание ставят собранную конструкцию, после чего разворачивают выпуск сифона так, чтобы он находился на прямой линии с выпуском канализационной трубы.

Установка трапа

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

Шаг 6. К трапу приставляют ножки и отмеряют нужную высоту. После этого ножки раскручивают, обрезают ножовкой лишнее, снова собирают и устанавливают под желоб.

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Шаг 11. Пластиковую трубу, с помощью которой трап будет подсоединяться к сливу, обрезают ножовкой до нужной длины, края среза обрабатывают рашпилем.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Шаг 13. Проверяют уклон в сторону канализационного слива и горизонтальность самого трапа. При необходимости выполняют регулировку высоты при помощи гаек на ножках.

Проверка положения трапа

Шаг 14. Замешивают и заливают стяжку так, чтобы раствор доходил до края бортика желоба. Выравнивают поверхность стяжки правилом.

Заливка стяжки

Шаг 15. После высыхания стяжки поверхность трапа снова протирают и обезжиривают, затем наклеивают сверху гидроизолирующий материал. Гидроизоляция должна закрывать бортики желоба и выходить за пределы трапа на 10-15 см, в том числе и с заходом на стены.

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку. Трап для душа длинный изучайте по ссылке.

Видео: Трап для душа в полу под плитку Alcaplast APZ12.

пошаговая схема установки 50 фото

Надоело спотыкаться о душевой поддон? Откажитесь от этой громоздкой конструкции в пользу удобной, стильной и эргономичной зоны с трапом для душа в полу под плиткой. Вода уходит в канализацию сквозь решетку, вмонтированную прямо в пол, а для защиты ванной от брызг, используют стеклянные кабины самых разных конфигураций. Вы можете выбрать полностью закрытый вариант с дверцей или ограничиться длинным защитным экраном, установив его параллельно стене.

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;

поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
смотрится стильно и современно;
имеет пол из плитки, который значительно проще мыть и дезинфицировать;
не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
позволяет отказаться от приобретения дорогостоящего устройства;
легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Разновидности трапов — их устройство, преимущества и недостатки

Примитивные трапы появились вместе с первыми душами. С тех пор линейка этих устройств пополнилась разнообразными вариантами. Изделия отличаются по внешнему виду, конструктивным особенностям и предназначению.

По типу конструкции можно выделить три большие группы трапов – точечные, линейные и пристенные.

Точечный

Это традиционный трап квадратной формы. Он отличается небольшими размерами и наличием отверстий, нанесенных по всему периметру декоративной панели. Это компактное устройство, которое можно разместить в любой точке пола кабины. Такие трапы чаще всего устанавливают в центре, обеспечив хороший сток воды. Для этого плитку вокруг него укладывают под наклоном. Подобные элементы могут пригодиться не только в душевой. Их часто устанавливают по центру помещения в качестве дополнительной защиты. В случае аварии они помогут спасти соседей от затопления, а вас от необходимости компенсировать их убытки.

Линейный

Изделие выполняют в форме лотка прямоугольной формы с разнообразными прорезями и отверстиями. По-другому этот тип называют душевым лотком или водосточным желобом. На декоративной пластине может присутствовать перфорация либо щель, проходящая рядом с краем по всему периметру изделия. Процесс установки щелевой разновидности упрощен в сравнении с обычным устройством с отверстиями. Поскольку трап устанавливают сбоку, у стены или у выхода, уклон пола формируется таким образом, чтобы вода стекала лишь в одном направлении — к сливу.

Линейные трапы обладают хорошей водопропускной способностью, поэтому их можно устанавливать в помещениях с «тропическим» душем.

Пристенный

Незаметная угловая конструкция размещается вдоль стены и маскирует стык между полом и стеной. Для монтажа данной модели необходимо сооружать фальш-стену, так как основную часть конструкции необходимо спрятать. Систему слива закрывает лаконичная и элегантная прямоугольная панель с прорезями.

На что обратить внимание при выборе трапа

Производители предлагают самые разные типы сливных устройств. Они различаются по конструкции, по форме, по материалу изготовления. Чтобы не запутаться в обширном ассортименте трапов и выбрать изделие с оптимальными характеристиками, обратите внимание на следующие моменты:

материал – устройство должно обладать прочностью, устойчивостью к износу и обеспечивать плотное прилегание к напольному покрытию.
способ присоединения патрубка – выход в канализацию может иметь вертикальное или горизонтальное направление. Первый вариант оптимален для установки в частных домах. Второй – универсален. Он отлично подходит для канализаций многоквартирных домов, поскольку монтируется боком к водостоку;
диаметр муфты – должен совпадать с размером входного канализационного отверстия. Чаще всего диаметр входа равен 50 мм;

целостность изделия – оно не должно иметь повреждений – сколов или царапин;
тип конструкции – сборный вариант более удобен при обслуживании и чистке. Для получения доступа к трубопроводу достаточно демонтировать верхние детали;
тип затвора – при установке в неотапливаемом помещении, где душем будут пользоваться нерегулярно – к примеру, в ванной дачного домика, следует выбирать устройства с механическим или сухим затвором;
высота изделия – от этого зависит, на сколько придется поднимать уровень пола. Чем конструкция выше, тем лучше ее водопропускная способность. Удачное решение – трап с регулируемой высотой;

внешний вид сливной решетки. Панель должна обеспечивать прохождение достаточного количества воды, соответствовать стилю интерьера, гармонировать с финишной отделкой и подходить по размеру к элементам напольного покрытия.

Материал

К основным материалам для изготовления трапа относятся:

пластик – устройства отличаются доступной ценой, небольшим весом, простотой ухода. Материал устойчив к воздействию агрессивных чистящих средств, долговечен. Пластиковый трап может быть оснащен решеткой из того же материала или из более привлекательных и стильных – металла, стекла. Ножки могут быть регулируемыми — винтовыми или изготовленными из стальной ленты с перфорацией. Последние позволяют корректировать высоту изделия путем сгибания металла.

нержавеющая сталь – конструкции целиком состоят из стали, обладают повышенной прочностью и долговечностью. Такие трапы рекомендованы для детских организаций, оздоровительных центров, общественных бассейнов. Обычно их используют в учреждениях с повышенными требованиями к соблюдению гигиенических норм. Металлические решетки могут иметь форму квадрата, полосы. Стильное решение – щелевой лоток. Внутри он заполняется плиткой или мозаикой, которая использовалась для отделки пола. На виду остаются лишь едва заметные, аккуратные прорези.
чугун – оптимален для жестких эксплуатационных условий, поскольку обладает высокой стойкостью к коррозии. Срок службы таких конструкций может доходить до 50 лет. Они обладают высокой водопропускной способностью и идеально подходят для установки в бассейнах, прачечных, специальных лабораториях. Для отведения сточных вод – дождевых или хозяйственных, допускается применять только вертикальные трапы из чугуна Ду 100.

Размер и форма

Изделия представлены в виде различных геометрических фигур.

Небольшие точечные трапы могут иметь круглую, квадратную и даже треугольную форму. Овальные изделия также имеют место быть, правда, они не столь популярны и достаточно редки. Пристенные и линейные модели представлены в виде полос во всю длину стенки кабины.

Простые формы квадратных и прямоугольных моделей обеспечивают им большую востребованность, поскольку их проще сочетать с кафельной плиткой стандартных размеров. Удлиненные решетки лучше вписываются в отделку из крупных панелей керамогранита или мрамора.

Тип затвора

С целью преградить путь в помещение запахам из канализации конструкции трапа оборудуют специальными затворами. Существуют различные типы данных устройств. У каждого из них свой принцип работы.

Виды затворов:

Гидравлический – запахи перекрываются с помощью остатков стекающей воды. Чтобы предотвратить ее замерзание такие затворы не используют в неотапливаемых помещениях – в летней бане или дачном домике. Если душ будет простаивать, вода испарится и запахи будут беспрепятственно проникать в помещение.
Механический подойдет для душевых, в которых нет отопления. Управляется с помощью специального рычага. Если душ не планируется использовать в течение долгого времени, выход можно просто перекрыть.
Универсальный – с обратным клапаном, который врезается в сливную трубу. Его задача – перекрыть трубу в аварийной ситуации и закрыть доступ в помещение запахам и водам из канализации.

Сухой – оборудован специальной заслонкой, которая герметично закупоривает сток. Во время принятия душа вода сливается в трап, давит на затвор и отворяет заслонку.

Выделяют три вида сухих затворов:

маятник – льющийся поток давит на пластину. Она открывается и пропускает воду. После этого заслонка снова возвращается в прежнее положение и перекрывает проход;
поплавок – пробка под воздействием воды опускается. После того как ток воды прекращается, снова поднимается и закупоривает трубу;
мембрана – сжимается, когда на нее попадает вода.

Трап с сухим затвором – дорогое удовольствие по сравнению с гидравлическим аналогом. Его имеет смысл устанавливать в душевых, которые не используются каждый день – в гостевых санузлах или на даче.

Еще один тип затвора – комбинированный. Этот вариант представляет собой сочетание гидрозатвора с сухим.

Водопропускная способность

На выбор душевого трапа влияет конструкция установленной лейки. При использовании стандартных верхних распылителей подойдет точечная конструкция, обладающая пропускной способностью до 24 л/мин. Лейки типа «тропический дождь» требуют установки линейных и пристенных трапов способных отводить более 50 л/мин.

Не экономьте на отводящей установке. Иначе вода просто не будет успевать стекать и во время принятия душа ваши ноги всегда будут в мыльной жиже, что не слишком приятно. Кроме того это увеличивает вероятность засора.

Этапы самостоятельной установки

Если нет желания выделять дополнительные средства на услуги дизайнера и строительной бригады, можно обойтись собственными силами. Вам предстоит решить сложную и ответственную задача, но результат того стоит. Если четко следовать инструкции и соблюдать порядок выполнения работ, вы получите комфортную систему, безупречно выполняющую свои функции.

Необходимые материалы и инструменты

Если установка трапа была запланирована еще на этапе проектирования ремонта квартиры, то сделать монтаж будет проще. Стяжка должна обеспечивать возможность установить канализацию ниже окончательного уровня пола.

При выполнении работ своими руками вам не обойтись без:

рулетки и строительного уровня;
отвертки и комплекта ключей;
ударной дрели или перфоратора;
строительного миксера;
маячков для равномерной укладки стяжки;
валика с шипами для распределения состава;
плиткореза;
шпателей для укладки кафеля;
пистолета для герметика.

Необходимые материалы:

пластиковый или стальной трап;
стеклянные панели;
цементная смесь для приготовления раствора;
плиточный клей;
затирка для швов;
силиконовый герметик.

Подготовительные работы

На подготовительном этапе следует определиться с типом устанавливаемой системы и способом ее размещения.

Душевой трап можно установить:

в центре ванной комнаты. В этом случае необходимо обеспечить уклон к сливу со всех сторон. Это наиболее популярный вариант размещения трапа, так как он позволяет выбирать устройства любой формы – квадратной, прямоугольной, овальной;
по краю пола – понадобится организовать незаметный уклон по всей площади пола в сторону решетки. Это отличный вариант для установки прямоугольной решетки или щелевого лотка, обладающего высокой пропускной способностью и отличными эстетическими свойствами;
в углу – для такого расположения оптимально подойдет треугольная решетка.

Прокладка трубопровода канализации

Работы по разводке и монтажу канализационной системы являются достаточно сложным процессом. Прежде чем приступить к его выполнению требуется составить схему размещения ее элементов. При этом необходимо учесть особенности труб – диаметр, уклон, обеспечить отсутствие крутых поворотов и сильных изгибов. Чтобы разместить трубы под правильным углом, который обеспечит эффективны сток отработанных жидкостей необходимо учитывать их диаметр. Если он менее 50 мм, уровень уклона должен составлять 3%, от 50-100 мм достаточно будет 2%.

Для устройства системы канализации в ванной комнате рекомендуют использовать следующие виды труб:

полипропиленовые;
полиэтиленовые;
поливинилхлоридовые.

Для плотной фиксации мест соединения элементов понадобятся специальные муфты. Размер трубы зависит от близости сантехнического прибора к центральному стояку. Чем ближе они расположены друг к другу тем большего размера трубу можно использовать. Это правило актуально даже для ванных комнат небольшого размера. При грамотно выполненной разводке канализация будет эффективно функционировать долгое время.

Гидроизоляция

Это один из самых важных этапов работы. Чтобы предупредить возможное протекание пола, необходимо обеспечить хорошую гидроизоляцию. Лучше, чтобы она была многослойной.
Как правило, для этих целей применяют обмазочную технологию. Можно использовать битумную мастику, или специальный состав для гидроизоляции бассейнов. Наносим ее кистью в несколько слоев не только на пол, но и на нижнюю часть стены – приблизительно на 30 см в высоту. В результате образуется бесшовная эластичная пленка, непроницаемая для воды. Такая гидроизоляция обладает высокой степенью защиты.

Самое слабое место – углы. Их рекомендуют дополнительно проклеить полосами рулонной гидроизоляции после нанесения первого слоя мастики.

Если вы хотите защититься еще более основательно, можно сделать водонепроницаемый слой еще до обустройства стяжки. В этом случае используется рулонная гидроизоляция, которую наклеивают на слой обмазочного материала с заходом на стену в 30 см. Листы материала укладываются внахлест на расстояние 15 см. Места соединений тщательно промазываются мастикой.

Монтаж трапа

На следующем этапе устанавливается трап. Он монтируется на выбранное место и подключается ко входу в канализацию. При монтаже необходимо обеспечить уклон трубы для эффективного слива.

Последовательность выполнения работы. Вам потребуется:

снять с трапа декоративную панель и емкость для сбора мусора с сифона;
совместить трап с сифоном соблюдая правильность угла соединения;
оклеить строительным скотчем все декоративные поверхности;
установить крепление трапа;
подключить к конструкции трубу канализации формируя уклон в сторону стояка не менее 3 см на метр;
произвести монтаж трубы к стояку;
при необходимости присоединить дополнительную трубу, не забывая об уклоне;
отрегулировать положение трапа с помощью ножек или подручных средств;
обезжирить поверхность трапа;
зафиксировать устройство небольшим количеством разведенной смеси и оставить до застывания.

Теплоизоляция

На следующем этапе формируется слой теплоизоляции. На пол стелим плиты утеплителя. Подрезаем его таким образом, чтобы обложить зафиксированный трап. Прокладываем демпферную ленту из пенополистирола по всему периметру помещения. Ее функция – предотвратить потери тепла, не дать ему уходить в стены.

Соединения пенополистирола герметизируем скотчем, чтобы предупредить затекание бетона из стяжки. Щели большого размера забиваем кусочками материала и только после этого закрываем клейкой бумажной лентой. При желании сделать использование душа еще более комфортным на этом этапе можно установить систему «теплый пол».

Заливка стяжки

Поверх слоя утеплителя укладывается металлическая армирующая сетка с размером ячеек 10 кв. см и диаметром проволоки 3 мм. Ее вырезают точно по размеру пола.

Следующий этап – установка маяков. Пол в душевой зоне должен иметь уклон в сторону сливного устройства. Для правильной заливки стяжки необходимо выставить специальные маяки. С этой целью можно приобрести специальные конструкции или использовать обычные деревянные планки. Маяки устанавливают таким образом, чтобы задать поверхности необходимый уровень уклона.
Следующая задача – сориентировать чашу трапа относительно стен. В этом деле поможет строительный угольник.

После этого приступаем к формированию стяжки. Заливаем пол вместе с установленным сливом и трапом цементно-песчаным составом. Для изготовления смеси понадобится смешать 1 часть цемента с 3-4 частями песка. Марка цемента должна быть не ниже М400, а песок иметь крупнозернистую структуру. Для придания водоотталкивающих качеств следует дополнить состав необходимыми присадками.

На созревание раствора обычно уходит 28 дней. Бетонная стяжка требует ухода. В помещении нужно обеспечивать стабильный уровень влажности, предотвращать понижение температуры на уровне +20°C и воздействия направленных солнечных лучей. Рекомендуется накрыть поверхность стяжки пленкой и первые несколько дней смачивать водой.

Необходимо точно рассчитать толщину стяжки. При этом нужно учитывать толщину кафеля и плиточного клея. Если из-за конструктивных особенностей трапа требуется установить фланец, бетонная смесь должна укладываться вровень с ним.

Финишная отделка

Для облицовки пола в ванной комнате с душевой кабиной без поддона следует выбирать плитку с повышенной стойкостью к воздействию влаги. Укладку начинают выполнять от слива и продолжают до стен. Эта техника поможет красиво оформить место вокруг решетки, снизить вероятность ошибок и даст возможность использовать плитку любых размеров. Подрезанные детали не так заметны у стен, чем в центре композиции. Для таких проектов идеально подойдет мозаика. С ее помощью гораздо проще произвести облицовку и создать локальный уклон. Места подрезания мозаики абсолютно незаметны. Плитка укладывается на клей, при необходимости для выравнивания швов устанавливаются крестики. После этого промежутки затираются с помощью фуги. Затирочный состав можно подобрать в цвет плитки или ее узора.

Если для облицовки используется керамогранит подобная процедура не нужна. Этот материал соединяется без швов и образует ровную и гладкую поверхность.

Для того чтобы исключить протекание воды на стяжку в районе трапа, щель между корпусом устройства и плиточным покрытием герметизируют силиконом.

Остается собрать сифон и установить декоративную решетку. Ваша стильная душевая готова.

Заключение

Если вам надоело неудобное «корыто» в ванной, откажитесь от него. Установите душевую кабину с трапом и получите комфортное, просторное и современное пространство.

Виды и установка трапов для душа

Качественный поддон с встроенной системой слива стоит дорого. Но с выполнением этих же функций справится безупречно трап для душа в полу под плитку. Установить его можно собственными руками, что позволит сэкономить дополнительно. Этот проект реализовать будет проще после внимательного изучения данной статьи. Здесь есть не только обзор разных конструкций, но и подробные инструкции по монтажным работам.

Слив, установленный в углу душевой кабины

Блок: 1/4 | Кол-во символов: 445
Источник: https://HouseChief.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
обеспечение герметичного соединения с напольным покрытием;
защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку.

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Блок: 2/5 | Кол-во символов: 2829
Источник: https://vannapedia.ru/rmnt/pol/trap-dlya-dusha-v-polu-pod-plitku.html

Устройство сифона и выводящего патрубка

Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.

В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.

В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.

Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума

Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.

Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.

Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.

Блок: 3/6 | Кол-во символов: 1644
Источник: https://sovet-ingenera.com/santeh/vanna/trap-dlya-dusha-v-polu-pod-plitku.html

Преимущества душа с встроенным сливом

Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».

Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.

Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство

Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:

многообразие размеров и конфигураций;
возможность размещения в нестандартных помещениях;
создание уникального дизайна;
легкость ухода и регулярной уборки;
комфортное использование душа пожилыми людьми.

Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.

Блок: 3/5 | Кол-во символов: 1331
Источник: https://vannapedia.ru/rmnt/pol/trap-dlya-dusha-v-polu-pod-plitku.html

Разновидности конструкций

Точечный

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Geberit Duofix пристенный душевой трап

Линейный

Трап линейный 105 см для плитки толщиной 5-7 мм

У линейных трапов большая пропускная способность

Линейный трап-невидимка

Блок: 3/4 | Кол-во символов: 3179
Источник: https://vanna-expert.ru/santekhnika/trap-dlya-dusha-v-polu-pod-plitku.html

Преимущества и недостатки

Душевые кабинки с трапами пользуются все возрастающей популярностью, тому есть масса причин. Среди прочего стоит отметить следующие их преимущества:

привлекательный дизайн;
минимум занимаемого места;
нет привязки к форме и размеру поддона;
простота уборки помещения;
высокая надежность и долговечность.

Стоит также упомянуть о сливном трапе как эффективном способе защиты от затопления ванной комнаты. Поскольку сток находится на уровне пола, поток воды из поврежденной трубы или в случае перелива из ванны устремится в канализацию, что позволит минимизировать возможные убытки.

К недостаткам подобного устройства можно отнести разве что сложность монтажа и высокие требования к качеству выполнения работ. Важно понимать, что все компоненты сливной системы скрыты внутри стяжки или под фальшполом, что заметно затрудняет ремонтные работы.

Блок: 4/8 | Кол-во символов: 868
Источник: https://GidPoVode.ru/dush/trap.html

Выбор и установка трапа

Характеристики и критерии выбора линейных трапов

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

металлический либо пластиковый цельнолитой желоб с сифоном;
съемные фильтрационные решетки;
регулируемые ножки;
крепежные элементы.

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Технические характеристики линейного трапа:

длина желоба – 30-120 см;
общая высота – 9-15 см;
регулируемая высота сифона – 3,5-5 см;
пропускная способность 0,8-1 л/сек.

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

Наименование

Описание

Размеры

TECE TECElinus

Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка.

Длина 70 см.

Ширина 13,5 см.

Монтажная высота 9,5 см.

Диаметр подключения 50 мм.

AlcaPlast APZ1 300

Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба.

Длина 36 см.

Ширина 12 см.

Монтажная высота 15,8 см.

Диаметр патрубка 50 мм.

ACO SHOWERDRAIN

Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно.

Длина 78,5 см.

Ширина 13 см.

Монтажная высота 6,5 см.

Диаметр патрубка 50 мм.

Zorg Sanitary ZR T3

Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой.

Длина 85 см.

Ширина 18 см.

Монтажная высота 12 см.

Диаметр патрубка 50 мм.

VIEGA VISIGN

Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту.

Длина 60-90 см.

Ширина 12 см.

Монтажная высота 9-15 см.

Диаметр патрубка 50 мм.

Установка трапа своими руками

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

желоб с сифоном, выполненный из пластика;
гидроизоляционная лента;
крепежи;
регулируемые ножки.

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

Установка желоба

Установка муфты

Установка трапа

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Проверка положения трапа

Заливка стяжки

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку.

Видео — Трап для душа в полу под плитку

Блок: 4/4 | Кол-во символов: 8173
Источник: https://vanna-expert.ru/santekhnika/trap-dlya-dusha-v-polu-pod-plitku.html

Трапик для душа – что это, и для чего его придумали

Трап для душа в полу под плиткой – это декорированное оформление отверстия для слива жидкости. Он популярен в зарубежных странах, в России такое оформление можно встретить в санаториях и больницах, а с последними модными тенденциями в квартирах.

Конструкция устройства для оттока воды

Сама конструкция производится из металла или пластика и довольно проста. Но прослужит она долго и обойдется дешево.

Состоит трап из следующих элементов:

Воронка с фильтром. Эта деталь принимает сливаемую воду, в ее нижней части есть выходной патрубок, который присоединяют к канализации.
Решетка для декора, которую можно легко демонтировать в любой момент. Она требуется для задержки грязи.
Сифон. Он нужен для создания гидрозаворота и является препятствием для проникновения запахов.

Устройство очень простое и легко подлежит отчистке.

Виды устройства

Трапики для слива воды могут быть нескольких видов и устанавливаются в любом месте душевой кабины.

Виды с разным изгибом трубы для выхода в стоки

Для установки на полу подойдет вертикальный или горизонтальный трап.

Обратите внимание! Обращайте внимание на направление трубы, идущей к канализации.

Различаются и виды гидрозатвора:

Обычный. Образуется прямо в сифоне, благодаря чему вода не высыхает даже при длительном неиспользовании душа, а значит и запах не проникает вовнутрь.
Трап с сухим затвором для душа. Это самый распространенный вариант, так как он обеспечивает абсолютную изоляцию от канализационных запахов.

Трап с обычным затвором

Трапик с сухим затвором

Не на последнем месте во время выбора приспособления стоит высота устройства, так как от нее зависит и уровень подъема пола. При этом чем выше, тем лучше пропускная способность. Самым распространенным и удобным вариантом является регулируемое приспособление.

Преимущества использования

Использование трапиков для душа имеет ряд достоинств:

Большое количество разнообразных вариантов по размеру и дизайну.
Внешне пространство станет шире в душевой кабине.
Даже в случае каких-либо аварийных ситуаций у вас всегда останется дополнительный напольный слив, чтобы не затопить свою квартиру и соседей.
Без поддона легче следить за гигиеной душевой кабины.

Вариант установки трапа

Единственным недостатком слива для душа в полу под плитку является сложность монтажа по сравнению с обычной канализацией.

Блок: 2/5 | Кол-во символов: 2331
Источник: https://HomeMyHome.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Дополнительные полезные советы и выводы

Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.

Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.

Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.

Компьютерное моделирование упрощает реализацию сложных проектов

Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.

Блок: 4/4 | Кол-во символов: 1319
Источник: https://HouseChief.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Советы и рекомендации

Монтаж трапика – это выгодное решение для сохранности пространства в ванной. Он позволит сделать душевую кабину без поддона, при этом правильный монтаж позволяет скрыть устройство, что делает общий вид душевой кабины еще привлекательнее.

Монтаж душевой кабины в построенной ванной комнате

Вы можете подобрать для себя оптимальный вариант трапа по стоимости и габаритом и расположить его по центру, в углу или возле стены. Сам монтаж не займет много времени, если проводить его на этапе строительства или капитального ремонта ванной комнаты.

Разные варианты трапиков

Если вы неуверены в своих силах, то всегда можно обратиться к услугам профессионалов, которые и трапик установят и плитку положат.

Экономьте время: отборные статьи каждую неделю по почте

Блок: 5/5 | Кол-во символов: 769
Источник: https://HomeMyHome.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Оригинальные решения

Помимо основных разновидностей, существуют и оригинальные устройства, позволяющие создать действительно уникальную кабину. К примеру, слив можно сделать в углу душа. Это обеспечит хороший ток воды, но потребует сложной конфигурации пола, чтобы вода не застаивалась, поверхность должна иметь конический уклон.

Обратите внимание! Еще одной оригинальной конструкцией является скрытый щелевой слив. Он может быть реализован как щель вокруг одной из плиток пола.

Благодаря подобной форме слив практически незаметен, но имеет большую площадь водозабора.

Блок: 6/8 | Кол-во символов: 571
Источник: https://GidPoVode.ru/dush/trap.html

Кол-во блоков: 14 | Общее кол-во символов: 24601
Количество использованных доноров: 6
Информация по каждому донору:

https://sovet-ingenera.com/santeh/vanna/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 1 блоков из 6, кол-во символов 1644 (7%)
https://HomeMyHome.ru/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 2 блоков из 5, кол-во символов 3100 (13%)
https://vanna-expert.ru/santekhnika/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 2 блоков из 4, кол-во символов 11352 (46%)
https://HouseChief.ru/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 2 блоков из 4, кол-во символов 1764 (7%)
https://vannapedia.ru/rmnt/pol/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 3 блоков из 5, кол-во символов 4636 (19%)
https://GidPoVode.ru/dush/trap.html: использовано 3 блоков из 8, кол-во символов 2105 (9%)

Источник: m-strana.ru

Трап для душа в полу под плитку: виды и особенности использования

Ни каждый желает загромождать место в ванной комнате душевыми кабинами, а не прочь воспользоваться конструкциями простого типа монтажа. В целях экономии и быстрой сборки подойдет трап для душа в полу под плитку. Это устройство различается по своим особенностям, а также не требует особых знаний по установке, поэтому с этой задачей справится даже новичок.

Особенность конструкции душевого трапа

Душевой трап представляет собой приспособление, состоящее из нескольких комплектующих: решетки, фильтра крупного мусора, слива, гидрозатвора (заглушки сухого типа), герметиков и крепёжных элементов. По форме конструкция может быть прямоугольной, овальной, круглой квадратной. Также устройство под плитку делится на регулирующееся и нерегулирующееся по высоте.

Существуют, как надежные модели, так и бюджетные варианты. Приобретая такую деталь для обустройства душевого помещения, лучше уделить внимание варианту более дорогой комплектации. Он прослужит гораздо дольше, чем обыкновенный китайский трап. На фото, вы подробно увидите, какие основные части имеет данное приспособление для слива воды.

Трап для душа имеет следующие составные части, обеспечивающие его правильную работу

Почему трап используют чаще, чем душ с поддоном?

Душ с поддоном стоит в разы дороже, чем попросту сделать отделку места для купания из интересующего материала, а в качестве слива установить слив для душа в полу. Подобную комплектацию используют потому, что она не предусматривает сложностей, и можно справиться без привлечения специалистов, а также пользуется такими преимуществами:

простота использования;
легкость ухода;
предотвращает засор в канализации, так как препятствует проникновению крупного мусора;
может быть создан индивидуальный дизайн;
различная локализация размещения (посредине пола, в углу, на нижней части стены;
инмеет широкий ассортимент форм и размеров приспособления.

Также помимо основной конструкции слива под плитку может быть установлен аварийный, что спасет от случайного потопа во время аварии водопровода.

Обратите внимание! Все больше людей монтируют душевой трап из-за отсутствия сложностей в этом деле. Кроме того, большинство хозяев отказывается от сборки кабин со сложным устройством, а простое устройство слива будет идеальным в данной ситуации.

Помимо обыкновенного сифона в устройстве трапа может присутствовать сифон с сухим затвором. Он удобен тем, что даже при длительном не пользовании душем, посторонние запахи из канализации в помещение не проникают, а вот комплектации с гидрозатвором часто становятся источником неприятного запаха в санузле. Смотрите фото, как выглядит и работает трап с сухим затвором.

Обратите внимание на принцип работы трапа с сухим затвором

Типы трапов для душа без кабинки

Принято разделять коалиционные сливы, предназначенные для душа без кабинок на три типа: линейный, точечный и пристенный. Рассмотрим особенности каждого из них.

Линейный вариант установки

Это такой тип слива, который монтируется преимущественно в ванной в углу или в душевой комнате, либо неподалеку от стены, к которой выполнен уклон. Обладают чаще сухим затвором, предотвращающим попадание зловонных запахов в помещение.

Точечный сливной канал

Точечный трап для душа в полу под кафельную плитку

Данный вариант приспособления удобен тем, что устанавливается в строго положенном месте, то есть посредине места купания. К такому душевому трапу под плитку кафеля делаются незначительные уклоны со всех сторон. Они глазу не заметны, а воде помогают быстрее покинуть поверхность пола.

Пристенные сливы

Пристенный душевой трап

Пристенные сливы в душе имеют свой плюс. Их практически незаметно, однако дома практиковать такой способ слива не всегда удобно. Здесь важно правильно рассчитать уровень уклона пола.

Правила монтажа трапа для домашнего душа

В домашних условиях установить сливной трап можно после того, как выполнена чистовая отделка стен и напольного покрытия, разумеется, если предварительно был установлен слив в нужном месте. Поэтому подробно рассмотрим каждую деталь схемы монтажа такого приспособления.

Действуйте по этой схеме при установке трапа для слива воды в душевой комнате и ванной

Установка трапа для душа предусматривает обязательное создание схемы, в которой указывается каждая деталь, и, конечно же, место, куда будет монтироваться слив в ванной.
Заготавливаем требуемый материал и инструмент. Далее прокладываем систему канализационного трубопровода к месту, где будет монтироваться трап (если ранее, это место не было подготовлено.
После того проделываем отверстия в полу в зависимости от высоты сливного устройства вместе с сифоном и гофрой. Проложив канализационные трубы, обязательно делается бетонная стяжка, а если она слишком низкая для установки трапа, полы поднимаются на нужное число сантиметров.
Обязательно делаем уклон тех плоскостей, где будет монтироваться простой слив. Устанавливать приспособление лучше в углу. Здесь его будет меньше всего заметно, да и уклон будет выполнен с двух противоположных сторон.
Ожидаем пока стяжка застынет и помещаем трап сливной в подготовленное отверстие, и в ходе этого этапа обязательно соединяем его герметично с системой канализации. Далее можно выкладывать кафельную плитку м класть декоративную верхнюю решетку.

Внимание! Рассчитывая место, где будет размещаться сантехнический трап, предусмотрите все нюансы. А именно, обратите внимание на то, чтобы число плиток между стенками было рациональным и не портило внешний вид душевого помещения. Не забывайте о гидроизоляции пола, которую выполняют перед непосредственным укладыванием чистовой отделки.

Душевой трап под плитку и трап для душевой кабины — это разные по комплектации устройства, но установка их похожа.

Общие советы от мастера

При выборе трапа для душа под плитку стоит вооружиться советами специалистов сантехники. Первым делом следует выбирать не бюджетные варианты, которые спустя несколько месяцев после использования выйдут из строя, а более дорогие комплектации.

Сифон устройства выбрать лучше такой, который даже при длительном не пользовании душем (на даче, во время поездки) не наградит помещение неприятными запахами.

Покупать слив нужно в проверенных местах и только после того, как подробно оценили его внешнее состояние: не заметили трещин, закрашенных элементов, важно, чтобы все комплектующие были на месте. Определить это можно по предлагающейся инструкции к приспособлению.

Вас могут заинтересовать:

Душ-трап

При ремонте квартиры с перепланировкой важно воплощать согласованные проектные решения, не выходя за рамки проекта и не нарушая жилищного законодательства, а также строительных норм и правил.

Одним из довольно распостраненных нарушений при перепланировке является установка трапа для душа.

Сливной трап для душа запрещен в том виде, в котором его обычно устраивают большинство собственников квартир.

Монтаж трапа для душа нарушает соответствующие нормы и жилищное законодательство по следующим пункутам:

Превышение допустимых нагрузок на плиту перекрытия — как правило, душ-трап изготавливается прямо на месте путем залития цементным раствором, а не из легких конструкций.
Замуровывание сливного патрубка и подводящих труб, без обеспечения доступа к обслуживанию: в случае чего невозможно будет определить место протечки.

Примеры монтажа трапа для душа с нарушениями:

Бывают случаи, когда собственник решает пойти дальше, и без согласования устраивает трап для ванной, путем заливки значительного слоя бетона, как результат, допустимые нагрузки на перекрытия вырастают в разы, что может стать причиной аварийной ситуации.

Устройство душ-трапа

Как устроить трап для душа в соответствии с нормами и правилами:

1. Установка съемного душевого поддона:

не создает сверхнормативной нагрузки на перекрытия
сохраняет доступ к зоне слива, и возможность устранения неисправностей, в случае протечки

2. Установка «готовой» душевой кабины

Примеры «правильной» установки душа-трапа:

Оптимальный вариант установки душ-трапа с съемным поддоном:

В данном примере мы представляем просто таки потрясающий по своей инженерной мысли и технологическому исполнению душевой поддон.

Данный проект был реализован одной из наших заказчиц, которая согласовывала перепланировку самостоятельно, у нас же она просто заказал проектную документацию.
И когда, после ремонта, она вернулась к нам подписывать акты о завершенном переустройстве и показала как все было сделано, то мы пришли прямо таки в неописуемый восторг, настолько продуманно, изящно и главное что согласуемо было решение.

Итого, в начале мы покажем планировку квартиры.
Ниже мы видим план квартиры «до перепланировки» с план из согласованной проектной документации. Нас интересует зона ванной.

План до перепланировки План после перепланировки

Как мы уже понимаем «души-трапы» в жилых квартирах запрещены. Но в данном случае у нас не душ-трап. Ведь у нас все инженерные коммуникации доступны для обслуживания и не замурованы в пол.
Как это получилось.

Слив воды идет в стене между ванной и санузлом, по направлению к санузлу. В санузле есть небольшая «коробочка», при открытии которой мы видем совершенно нормальный и доступный для обслуживания слив который идет в канализацию.

Пол же душевой кабины выполнен из поддона обложенного плиткой, причем поддон стоит на легкой конструкции из вспененного пенополистерола, вследствии чего у нас нет увеличения нагрузки на перекрытие.

В результате установка подобной конструкции не возникает дополнительной нагрузки на перекрытия, каналы слива остаются доступными для проверки.

Но на этом наше удивление не прекратилось, этот же заказчик в этой же квартире установил еще и удивительную по конструктиву и красоте перегородку отделяющую газифицированную кухню от жилой комнаты.

Ее пример можно видеть на данной странице.

А вот еще один удачный пример устройства душевой зоны при перепланировке квартиры в многоэтажном доме.

В данном случае собственник жилья установил душевой поддон в совмещенном санузле. Всю конструкцию по согласованному в жилищной инспекции проекту смонтировали напротив раковины и унитаза.

Этот пластиковый безбарьерный поддон для душа не покупали в готовом виде, а делали на заказ. При его установке в качестве опоры использовали специальные ножки. Высота ножек позволяет иметь беспрепятственный доступ к инженерным коммуникациям для их обслуживания. Чтобы сливной патрубок и подводящие трубы скрыть, использовали легкоснимаемый бортик.

Такое устройство поддона, во-первых, сохранило доступ к зоне слива и возможность устранения протечки воды, а, во-вторых, не превысило сверхнормативной нагрузки на перекрытие.

Боковую перегородку душа собрали из пеноблоков. Провели облицовку стен кафелем «под ламинат». Стыки между поддоном и перегородками покрыли герметиком. Кроме того, места соединения плоского поддона со стенами и сами стены до высоты расположения душевой лейки обработали специальным гидроизоляционным материалом.

В итоге получился компактный бокс, занимающий минимум пространства и позволяющий комфортно принять душ.

Примеры отказов при установке душа-трапа:

Ссылка на нормативные докумненты при отказе:

СП 30.13330.2012. Внутренний водопровод и канализация зданий

8.4.3 Трапы следует устанавливать:
диаметром 50 мм — в душевых на 1 — 2 душа, диаметром 100 мм — на 3 — 4 душа;
диаметром 50 мм — в полу общественных туалетов при номерах гостиниц, санаториев, кемпингов, турбаз, в общественных туалетах с тремя и более унитазами и писсуарами;
в общественных умывальных — с пятью умывальниками и более;
диаметром 100 мм — в мусорокамерах жилых зданий;
в производственных помещениях — при необходимости мокрой уборки полов или для производственных целей;
в помещениях личной гигиены женщин.

Комментарий Мосжилинспекции на сайте управы «Ясенево» касаемо душ-трапа:

Примечания:
1 В лотке душевого помещения допускается устанавливать один трап не более чем на 8 душей.
2 В ванных и душевых комнатах жилых зданий и номерах гостиниц, пансионатов трапы не устанавливаются.
8.4.4 Уклон пола в общественных душевых помещениях следует принимать 0,01 — 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.
8.4.5 Высота установки санитарных приборов от уровня чистого пола должна соответствовать размерам, указанным в таблице 13.

что это такое, с сухим и гидрозатвором, линейный и прочие виды, производители, какой выбрать, монтаж, необходимые инструменты

Трап угловой 10х10 см. D50 мм.45 пластик. Фото Стройландия

Монтаж душа может выполняться с помощью поддона или посредством установки трапа в полу. Первому варианту присуще функциональность и разнообразие в дизайне. Но душ с трапом позволяет сэкономить пространство, является менее затратным с финансовой точки зрения решением, особенно, если работы выполняются самостоятельно.

Именно поэтому практичные хозяева предпочитают обустроить душевой трап. Чаще всего трап устанавливается в пол таким образом, чтобы поверхность его решетки находилась на одном уровне с напольным покрытием, в качестве которого чаще всего выступает плитка.

Устройство трапа для душевой кабины

Трап для душа (душевой трап, сливной трап) представляет собой специальное устройство желобного типа, предназначенное для сбора и отведения грязной воды из душевой кабины в канализационную систему. Грамотно обустроенная система также собирает мусор, не давая ему закупоривать сливные каналы, предотвращает проникновение канализационных запахов в ванную комнату, защищает от аварийного затопления. Если слив засоряется, его возможно быстро и легко прочистить благодаря наличию съемной решетки. Для душевых кабин используются различные виды трапов. Однако, все они работают по аналогичному принципу, состоят из следующих элементов:

съемная декоративная решетка, которая является единственным элементом, видимым для глаза пользователей душевой кабины;
прочный корпус, которые изготавливается из различных материалов;
сливная (водоприемная) воронка;
сифон с сухим или водным затвором;
выводящий патрубок, расположенный в нижней части, через который вода уходит в канализационную систему.

Видео

Какой выбрать: с сухим затвором или мокрым, сухой или гидрозатвор

Каждый душевой трап оборудуется затвором, который может быть сухим или мокрым (гидрозатвором). Второй вариант представляет собой простую и недорогую систему, в которой барьером для канализационных запахов служит вода. Испарение влаги приводит к тому, что запахи без труда проникают в помещение, поэтому гидрозатвор не рекомендуется устанавливать, если в душевой кабине обустроены теплые полы. Подобная конструкция практична в тех душевых, которыми пользуются регулярно, не менее двух раз в неделю. Нерегулярное пользование приводит к постепенному исчезновению водяной пробки. Возможен и застой воды, что станет причиной неприятного запаха в душевой.

Трап для душа Ани Пласт «Риф» 650 мм гидрозатвор, матовый. Фото Леруа Мерлен

Система с сухим затвором оснащена специальным клапаном (затворкой, заслонкой), который открывается под давлением потока воды и закрывается после того, как вода уходит в канализацию. Данный вариант отличается повышенной надежностью, но существуют и недостатки: со временем клапан загрязняется и хуже выполняет собственные функции. В продаже возможно найти и модели с механическими затворами, т.е. с краном, который в случае продолжительного простоя душевой кабины закручивается вручную. Заслонка в сухих затворах может иметь форму мембраны, маятника или поплавка.

Виды: линейные и прочие, особенности

Душевые трапы представлены в продаже широким ассортиментом конструкций. В основном трапы классифицируются в соответствии с типом конструкции, различают:

1) Линейные трапы обладают вытянутой прямоугольной формой и характеризуются высокой пропускной способностью (до 60 литров воды в минуту), поэтому являются оптимальным вариантом для многофункциональных кабин со значительным расходом воды, т.е. для кабин с ливневым или тропическим душем. Конструкции данного типа нередко именуют дренажными каналами или душевыми лотками. Водоприемная часть конструкции выполнена в форме узкого канала, длина которого варьируется в пределах от 30 до 120 см. Подключение трапа к канализации осуществляется по горизонтальной линии и с небольшим уклоном, что делает конструкции оптимальным решением для квартир и в других помещениях с недостатком пространства.

Точечный трап вертикальный McAlpine (MRFGC3SNRV-110) с сухим затвором 150х150 мм d110 мм решетка из нержавеющей стали. Фото Петрович

Монтаж линейных трапов осуществляется вдоль стен, по длине или ширине кабине, возможна установка у входной зоны. Внешний вид конструкций также отличается привлекательностью, трапы органично вписываются в дизайн кабин, узкая декоративная решетка практически не привлекает внимание. Производители предлагают трапы со специальными накладками, облицовку которых возможно выполнить плиткой или мозаикой. Таким образом, для отвода сливной воды остаются узкие щели, их нередко называют невидимками.

2) Точечные трапы отличаются компактными размерами, обычно не более 15х15 см. Чаще всего декоративная решетка трапов имеет квадратную форму, но встречаются и другие конфигурации. Наиболее популярны трапы с квадратными и прямоугольными решетками, форма которых соответствует конфигурации плитки, что обеспечивает гармоничное сочетание. Пропускная способность составляет порядка 20-25 литров в минуту, поэтому трапы данного вида устанавливаются в небольших кабинках. Монтаж может осуществляться в любом месте: в углу, под душем, в центре кабины.

3) Пристенные трапы устанавливаются на стыке стены и пола, не нарушая узора на плитке. Они практически не заметны, так как представляют собой небольшую щель. Пропускная способность составляет примерно 40 литров в минуту. Монтаж трапов не требуют обустройства наклона сложной конфигурации. Особенности конструкций позволяют устанавливают трапы либо при обустройстве помещения, либо при капитальном ремонте.

Трапы производятся из нержавеющей стали или пластика, реже используется чугун. Конструкции каждого типа обладают собственными плюсами и минусами. Пластиковые модели дешевле аналогов, поэтому пользуются наибольшим спросом. Им не страшна коррозия, удобны в уходе, легко чистятся, выдерживают значительные нагрузки, обладают стойкостью к воздействию агрессивных сред, долговечны. Сливы из пластика отлично подходят для домашних душевых кабин.

Точечный трап HACO вертикальный 150х150х105 мм слив 110 мм. нержавеющая сталь. Фото Максидом

Стальные трапы предназначены для монтажа в помещениях, к которым предъявляются повышенные требования, жесткие санитарно-гигиенические нормы. Поэтому сливы из стали подходят для кабин в больницах, детских садах. Чугунные трапы устанавливаются на промышленных объектах, в общественных банях и бассейнах, лабораторных помещениях, туалетах. Сливы из чугуна обладают повышенной износостойкостью, прочностью и пропускной способностью, предназначены для эксплуатации в наиболее сложных условиях. Минусом конструкций является значительный вес, который усложняет процесс монтажа.

В соответствии со способом подвода канализации различают вертикальные и горизонтальные трапы. Конструкции первого типа не пользуются высокой популярностью, так как сливное отверстие расположено неудобно и монтаж удается реализовать не всегда. Обычно они устанавливаются в частных домах. Преимуществом является ускоренное отведение воды. В горизонтальных трапах выход к канализационной системе осуществляется сбоку, что облегчает их подключение. Сливы подходят для установки в квартирах многоэтажных домов. Горизонтальные конструкции требуют минимального поднятия пола, что является преимуществом.

По форме различаются точечные трапы, они бывают квадратными, прямоугольными, овальными, круглыми, треугольными.

Высота сливного отверстия варьируется, от 45 до 190 мм. Чем выше трап, тем эффективнее осуществляется отвод воды. Конструкции минимальной высоты подходят для небольших дач и квартир.

Критерии для выбора

Душевые трапы под плитку отличает разнообразие видов и моделей, поэтому существуют некоторые рекомендации по выбору. При выборе необходимо учитывать следующие критерии:

Трап горизонтальный ORE Т2 с гидрозатвором 250х250х355 мм d40 мм решетка из нержавеющей стали треугольный. Фото Петрович

Во-первых, необходимо определиться с направлением слива. Трапы горизонтального типа используются в помещениях, в которых установленной канализацией.

Во-вторых, нужно определиться с пропускной способностью. Минимальный показатель составляет 0,4 литра в секунду, оптимальный — 2 л/с.

В-третьих, нужно выбрать материал. Для бытовых условий подходит конструкции из специального пластика.

В-четвертых, следует определиться с типом затвора. Решение зависит от частоты использования душевой кабины.

В завершении необходимо определиться с внешним видом сливной решетки. необходимо, чтобы она гармонично сочеталась с дизайном помещения, цветом и размером плитки.

Монтаж, инструменты

Установка трапа выполняется одновременного с устройством влагонепроницаемого напольного покрытия. Поэтому исполнителю потребуются ведра, лопатка или миксер для приготовления бетонного раствора, шпатели и мастерки для его равномерного нанесения. Для удаления имеющегося покрытия понадобится перфоратор, зубило и молоток. Кроме этого, исполнителю необходимы рулетка, линейка, угольник, нож, лазерный нивелир, плиткорезы, отвертки, кусачки, лобзик. Потребуется также широкий перечень материалов: цементно-песчаная смесь для стяжки, керамзито- или пенобетон, листовой пенополистрирол для теплоизоляции, гидроизоляционная мембрана, герметизирующая мастика, изопласт, плиточный клей, паста-герметик для затирки швов и конечно же трап с полной комплектацией.

Пенополистирол Пеноплэкс Комфорт 1185х585х20мм. Фото Максидом

Монтаж выполняется последовательно:

* Подготовительные работы. Самым простым вариантом монтажа трапа является его установка на этапе строительства. Бетонный монолит пола частного дома обеспечивает успешную установку вертикального канализационного отвода. А для квартир толщины стяжки недостаточно даже для монтажа горизонтального трапа, поэтому уровень пола необходимо поднять на 10-15 см. В эксплуатируемых помещениях необходимо снять старое покрытие и убрать мусор. На образовавшемся основании должна остаться только канализационная труба.

* Прокладка канализации, внесение необходимых изменений в систему.

* Гидроизоляция пола может выполняться в соответствии с различными технологиями: из рулонных материалов, обмазочная изоляция битумной мастикой или наклеивание мембраны.

* Монтаж душевого трапа, инструкция предоставляется в комплекте со сливом, поэтому подробно останавливаться на этом не будем. Для каждой модели существуют собственные рекомендации от производителя, которым НЕОБХОДИМО следовать и тогда работы не займут много времени. Процесс установки трапа представлена в следующем видео, что позволяет понять принцип выполняемых работ.

* Заливка стяжки. Если уровень пола необходимо поднять, заливка осуществляется в несколько слоев.

* Финишные работы. Поверхность пола высушивается, затем выполняется отделка. В качестве отделочного материала используется плитка или кафель, которые укладываются от трапа к стенам. После высыхания раствора слив собирается окончательно и монтируется декоративная решетка.

Где купить

Ознакомиться с ассортиментом предлагаемых компаниями трапов возможно на официальных сайтах предприятий, контактные данные некоторых поставщиков представлены здесь.

Душевой трап: установка и согласование

В данном материале мы рассмотрим довольно актуальный вопрос, который возникает в процессе перепланировки и ремонта ванной. Речь пойдет о душевом трапе, его возможных конфигурациях, вариантах установки, а также о тех способах его устройства, которые не подлежат согласованию.

Душевой трап- что это такое?

«Мы хотим сделать трап для душа под плитку или что-то вроде душевой кабины с трапом в полу», – такие пожелания мы часто слышим от клиентов. Но, увы, собственники квартир далеко не все располагают информацией о том, как правильно сделать душевую кабину, чтобы это не создало никаких проблем в согласовании перепланировки.

И хорошо, если данный вопрос возникает непосредственно перед ремонтом, на начальной стадии согласования. Куда хуже, если ремонт уже сделан, поскольку порой, для того, чтобы перепланировку узаконить, приходиться исправлять те ошибки с устройством трапа для душевой кабины, которые были допущены ранее.

Чтобы подобных неприятностей не возникало, давайте для начала разберемся, что «в народе» считается душ трапом.

Как правило, когда мы слышим выражение «душ-трап», мы представляем себе некое возвышение (10-20 см) от основного уровня пола (возведенную бетонную подушку) с бортиком. Сливной механизм вмонтирован непосредственно в пол, и вся данная конструкция, и с боков, и на поверхности, отделана плиткой.

К сожалению, в таком виде трап в душе запрещен. Во-первых, по причине того, что бетонное основание создает локальную сверхнагрузку на перекрытие, чего делать, конечно же, нельзя. Во-вторых, ограничивается доступ к сливному сифону, который буквально замуровывается в пол. В результате, при возникновении какой-либо протечки или засора, нет возможности оперативно устранить проблему.

Можно ли согласовать душ-трап

Да, возможно, но не в том виде, в котором его все привыкли видеть. Душевая не должна иметь бетонной подушки, должен быть организован свободный доступ к коммуникациям (сливному сифону), а также должен быть поддон: пластиковый, акриловый или из искусственного камня, который, как правило, делается под заказ, если габариты душевой нестандартные.

Установка душевого трапа по закону

Немного подробнее остановимся на технической части установки трапа для душа. С целью обеспечения доступа к сливу съемный поддон необходимо установить на небольшой подиум. Данный подиум можно сделать из металлоконструкций на ножках либо выстроив по периметру ряд кирпичей или пеноблоков. В месте наиболее близком к сливу необходимо предусмотреть тот самый лючок доступа к коммуникациям.

При такой конфигурации боковые участки подиума можно отделать плиткой, это допускается.

Есть еще один вариант, как законно сделать трап для душа в полу под плитку, однако, подобную конструкцию необходимо будет делать строго под заказ. В нашей практике был заказчик, который заказал металлический поддон на ножках. Поверхность данного поддона была предназначена для укладки на него керамической плитки. Высота данного поддона позволяла организовать доступ к сливу сбоку, то есть с точки зрения законности такой вариант можно согласовать.

Сливной трап для душа- как согласовать

С возможным вариантом устройства душевого трапа под плитку мы с вами разобрались. Теперь несколько слов о том, как подобные изменения согласовать.

Так как при монтаже трапа для душевого поддона затрагивается зона санузла, для согласования потребуется разработать проект перепланировки и техническое заключение от проектной организации с допуском СРО, подать пакет документов на согласование через МФЦ или личный кабинет.

После выдачи жилищной инспекцией распоряжения можно начинать ремонтные работы. О проведении этапа приемки перепланировки после ремонта можно прочитать здесь.

Наша компания занимается проектированием и согласованием перепланировок в Москве и Московской области. Если вы не знаете, как законно установить душ трап в квартире, позвоните к нам, чтобы получить бесплатную консультацию, как это правильно сделать.

У нас вы можете заказать проект перепланировки и техническое заключение для согласования планируемых или узаконивания уже выполненных строительно-демонтажных работ. При перепланировке ванной комнаты и санузла поможем с оформлением актов на скрытые работы по гидроизоляции пола.

Бесплатную консультацию по любым вопросам касательно перепланировки Вы можете получить:

По телефону компании: 8 (495) 799-25-07

По электронной почте: [email protected]

В форме вопрос-ответ: «Нажмите здесь«

У онлайн-консультанта в правом нижнем углу нашего сайта

По WhatsApp

Задайте вопрос по WhatsApp и получите ответ в онлайн-режиме.

Как поднять слив в душевой при повторной облицовке плиткой | Home Guides

Реконструкция ванной комнаты часто означает удаление старой плитки и установку новой, но если исходная плитка ровная и не имеет каких-либо серьезных повреждений, вы можете установить новую плитку поверх нее. Это верно и для вашего душа, но высота оригинального сливного трапа может стать проблемой при установке новой плитки поверх старой. К счастью, универсальные комплекты удлинителя сливного отверстия в полу могут поднять высоту вашего первоначального водостока, чтобы она соответствовала высоте вашего недавно выложенного плиткой пола в душевой кабине.

Удалите два винта, крепящих сетчатый фильтр к верхней части душевого желоба. Очистите сетчатый фильтр бытовым чистящим средством, чтобы удалить мыльную пену или плесень.

Отнесите фильтр в центр сантехники или ремонта дома. Используйте сетчатый фильтр в качестве ориентира при покупке универсального комплекта удлинителя сливного отверстия в полу. Эти комплекты бывают разного диаметра и содержат резиновые шайбы и пластиковое кольцо, которое может поднять слив на 1/2 дюйма выше его первоначальной высоты.

Очистите внутреннюю и верхнюю часть оригинального желоба для душа в полу.Используйте средство для чистки поверхностей в ванной, чтобы удалить любую скопившуюся плесень, грибок и грязь.

Поместите кусок плитки рядом с исходным сливом. Поместите резиновые шайбы поверх исходного слива, ставя одну шайбу поверх другой, пока не поднимете слив на ту же высоту, что и плитка. При добавлении шайб убедитесь, что вы приняли во внимание примерно 1/8 дюйма раствора под плиткой.

Поместите пластиковое кольцо поверх шайб. Проверьте высоту слива.Вы можете удалить одну или несколько шайб, если добавление пластикового кольца увеличивает высоту слива над плиткой. Вы также можете приобрести дополнительный комплект, если вам нужно более трех шайб для увеличения высоты слива.

Совместите отверстия в универсальном комплекте удлинителя слива с отверстиями для винтов в оригинальном сливном желобе. Поместите исходный фильтр поверх пластикового кольца, совместив отверстия для винтов в фильтре с отверстиями в кольце. Вставьте винты, входящие в комплект, в сетчатый фильтр, кольцо, шайбы и исходный слив.Затяните винты, чтобы надежно удерживать комплект удлинителя на месте.

Writer Bio

Сесилия Харш профессионально пишет с 2009 года. Она пишет в основном статьи о домашнем хозяйстве, здоровье и путешествиях для различных онлайн-изданий. Она имеет многолетний опыт работы в сфере домашнего благоустройства, уделяя особое внимание садоводству, а также имеет опыт групповых инструктажей. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала английскую композицию.

3 варианта душевых поддонов для установки на массивный плиточный пол

Если ваша следующая модификация ванной комнаты будет включать в себя ванну или сборное поддон из стекловолокна, то установка будет довольно простой. Но если вы подумываете об установке плитки для душа на полу , вам нужно принять некоторые решения, когда дело доходит до вашего метода укладки.

3 Популярные варианты индивидуального душевого поддона

Все три метода приведут к установке профессионального уровня, но выбор, который вы выберете, будет зависеть от того, сколько труда вы готовы вложить (или заплатить) и насколько индивидуальной должна быть работа.

Вариант 1: Традиционный грязевой поддон

Это традиционный подход к подготовке пола для душа, требующий определенных усилий. У нас есть отличная статья от начала и до конца, Установка герметичного поддона для душа , о процессе, но вот что в нее входит:

После грубого обрамления душа тонкий слой портландцемента и песка (он же «грязь»), достаточно влажный, чтобы сцепиться, укладывается на черный пол и укладывается в сторону регулируемого водостока в центре или к водостоку линейный сток по одному из краев.Затем на слой войлочной бумаги (иногда называемой «битумной бумагой») укладывается гидроизоляционная мембрана (часто используется продукт под названием Chloroloy), покрывающая наклонный слой грязи и соединяющаяся с фланцем регулируемого слива. Мембрана также выступает на несколько дюймов вверх по стенкам каркаса душа, создавая водонепроницаемую ванну. Оттуда к каркасу стены прикрепляются листы плиточного щита, а поверх мембраны наносится слой портландцемента и песка толщиной 2–3 дюйма с уклоном в сторону водостока.Как только верхний слой цемента высохнет, плитку можно приклеить к вашей новой посуде с помощью тонкого цемента. Если слив находится в центре, выбранная вами плитка не может быть больше 4 дюймов в ширину. Если больше, плитки не будут соответствовать пологому наклону грязевого поддона. Если вам не терпится получить более крупную плитку и меньше затирочных швов, рассмотрите вариант линейного слива, упомянутый выше, который не ограничит вас, когда дело доходит до размера плитки. Обратите внимание, что есть компании, которые продают формы, которые помогают получить правильный уклон.Этот вариант может быть хорошим выбором для тех, кто нервничает по поводу своих навыков работы с сухим строительным раствором. И хотя его часто используют для небольших душевых кабин, он отлично подходит и для более крупных установок, таких как , заменяющая ванну на душ .

Вариант 2: грязевой поддон с тонким слоем

Представьте себе концепцию традиционного грязевого поддона, но вместо того, чтобы помещать мембрану под толстый слой грязи, вы кладете ее поверх грязи. Такова концепция установки грязевого поддона на тонком слое.Затем плитка приклеивается к верхней части мембраны с помощью тонкого цемента. Обратите внимание, что наклонный грязевой слой по-прежнему обеспечивает дренаж, как и в традиционном поддоне, но грязевой поддон не будет насыщаться.

Почему это важно? Потому что, если мембрана под толстым слоем грязи установлена без надлежащего наклона или механизм слива в регулируемом сливе заблокирован, вода просто будет сидеть в слое раствора и никогда не высохнет, и это может привести к проблемам с разрушением раствора или еще хуже. .Еще одним преимуществом является то, что при установке с тонким слоем у вас есть только одна подстилка для раствора вместо двух, что означает меньше времени на ожидание отверждения раствора (около 24 часов) и устраняет вес раствора. Этот подход с использованием тонкого слоя грязи также является методом выбора при строительстве безбарьерной ванны, когда пол ванной комнаты соединяется непосредственно с полом душа, а не разделяется бордюром (см. A Наклонный пол для барьера -Бесплатная ванна , а также наша полная серия видео по той же теме: Плитка безбарьерной ванной комнаты ).

Вариант 3: Форма поддона с предварительным уклоном, готовая для плитки

Правильный уклон слоя раствора не является необоснованно трудным, но есть способы сделать это неправильно, особенно если это ваша первая попытка работы с сухим раствором. Ранее я упоминал о варианте формы, позволяющей создать идеальный уклон. Еще более простой вариант — полностью избавиться от грязи и выбрать наклонный душевой поддон, на который уже нанесен гидроизоляционный слой. Эти сковороды производятся несколькими компаниями (две компании — Noble и Schluter), могут быть из пенопласта или пластика и доступны в различных формах и размерах. Tile Redi — одна из компаний, которая производит эти душевые поддоны как стандартных, так и нестандартных размеров. Мы не публиковали полных статей об этих наборах просто потому, что это очень специфические продукты с собственными подробными инструкциями по эксплуатации, но они довольно популярны и просты в использовании. После приклеивания предварительно наклонного основания к черному полу предварительно приклеенная гидроизоляционная мембрана поддона интегрируется с гидроизоляцией стен, и поверхность готова к облицовке плиткой. Этот метод обычно намного дороже, чем традиционный или тонкослойный подход, но он дает более предсказуемые результаты.

Когда у вас есть сковорода, пора переходить к плитке

Вот несколько видеороликов и статей, в которых показаны все шаги, необходимые для выполнения качественной укладки плитки:

Серия видео : Облицовка безбарьерной ванной комнаты плиткой — Посмотрите весь процесс укладки, от основания из раствора до плитки и линейного водостока.

Переход на плиточный душ — Узнайте у профессионального плиточника, как снять старую ванну и заменить ее индивидуальной плиточной душевой кабиной.

Можно ли выложить плиткой душевой поддон? Профессиональный плиточник дает советы по надежной установке без удаления существующей плитки.

Гидроизоляция окна в душевой, облицованной плиткой — Есть несколько разных подходов к этому проекту.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Установка вкладыша для душевого поддона

Хотя душевые, облицованные керамической плиткой, выглядят великолепно, утечки — это неизбежный факт.Вы не можете считать пол для душа водонепроницаемым только потому, что не видите видимых признаков повреждения плитки или раствора. Душевые кабины из керамической плитки не являются водонепроницаемыми; они водоотталкивающие. Под плиточным полом лежит около 2 дюймов цементного раствора. При использовании душа раствор пропитывается водой. Небольшие «дренажные отверстия» в основании дренажного приспособления позволяют воде стекать по дренажной трубе. Тем не менее, со временем проникновение воды может привести к повреждению раствора, в результате чего плитки и линии крошатся.Душевые лейки под раствором — это то, что защищает черновой пол от разрушения таким же образом.

Большинство современных полов для душа включают гибкую подкладку в качестве водонепроницаемой мембраны под плиткой и раствором. Эти вкладыши изготовлены из поливинилхлорида (ПВХ) или хлорированного полиэтилена (ХПЭ). Мембраны используются вместо устаревших свинцовых поддонов для душа, которые использовались много лет назад (и со временем выйдут из строя). Гибкие прокладки, доступные в оптовых магазинах сантехники и магазинах керамической плитки, изготовлены из материала, напоминающего резину, который непроницаем для воды и устойчив ко многим химическим веществам, присутствующим в доме.На самом деле, это, вероятно, кошмар защитников окружающей среды: кажется, что он никогда не портится.

Гибкие вкладыши повторяют различные контуры деревянного каркаса, загибаются вверх у стен и складываются в углы. Вкладыши из ПВХ, как правило, более жесткие, и с ними труднее работать, чем вкладыши из CPE, поэтому вкладыш из CPE может быть разумным решением для тех, кто впервые берет на себя эту работу. Недостатком CPE является то, что этот материал может быть почти в три раза дороже на квадратный фут, чем продукт из ПВХ.

Самостоятельная линия

Установить гибкую прокладку поддона для душа не выходит за рамки возможностей умного мастера, который делает все своими руками, но есть несколько рекомендаций, которые помогут упростить эту процедуру. В этой статье предполагается, что черновой пол душа изготовлен из фанеры, хотя те же принципы применимы и к бетонному полу, когда под облицовкой поддона наносится наклонный слой раствора. Метод укладки одинаковый для вкладышей из CPE и ПВХ, за исключением клеящего вещества, используемого для швов.

Для типичного чернового пола из фанеры начните с вырезания отверстия в центре пола душа для узла слива. Начните с небольшого отверстия; Вы всегда можете отрезать больше материала универсальным ножом, но не хотите, чтобы сливное отверстие было слишком большим. Затем в проем закладываем основание слива. Убедитесь, что лайнер не мешает сливным отверстиям слива. После того, как вы хорошо подобрались, нанесите клейкий силиконовый герметик с обеих сторон лайнера в месте его контакта со сливом. Пластиковые водостоки обычно имеют фланцевую кромку на 1/8 дюйма, которая выступает над черным полом.В некоторых случаях это может помешать легкому стеканию воды в канализацию. Одно из решений этого — проложить канал, который позволит верхней части сливного фланца быть заподлицо с черным полом. Затем приварите основание слива к сливной трубе с помощью растворителя, используя соответствующий клей на растворителе.

Положите лайнер на черный пол и вырежьте отверстие для слива.

Чтобы маленькие дренажные отверстия в сливе не забивались цементом или мусором, положите на них промытый мелкий гравий.Можно закрыть отверстие в основании слива изолентой, чтобы не допустить попадания мусора, пока вы не будете готовы добавить готовый слив.

Многие желоба для душа, облицованные плиткой, имеют резьбовые регулируемые желоба, которые позволяют адаптировать их к широкому диапазону толщины готового пола. Гибкие вкладыши прикрепляются к сливу, как резиновая шайба, зажатая между гайкой и болтом. После затяжки регулируемого готового слива вся вода в душе будет стекать в слив.

Прикрепите лайнер к окружающему каркасу душа.

Предварительно отмеренный лайнер должен заходить по сторонам стенок душа не менее чем на 9 дюймов. Он прибивается к шпилькам крепления душа в верхней части притертого края. Если необходимо сшить два куска материала, можно использовать специальный растворитель, чтобы склеить их вместе, чтобы сформировать единую водонепроницаемую подкладку.

Распределите облицовочный материал от корпуса слива наружу к боковому обрамлению и бордюру так, чтобы он ровно лежал на полу. Загните углы и прибейте или прикрепите подкладку скобами к обрамлению боковины или стойкам стены.Закрепите на 1/2 дюйма ниже верхнего края материала. Обойдите подкладку по периметру, закрепив ее в обрамлении. Полностью притереть край лайнера к бордюру для душа и прибить его к внешнему краю бордюра.

Совет: Вы тоже строите каркас душа? Если вы можете немного отрегулировать грубый каркас, установка лайнера станет намного проще. При оформлении душа оставьте 1/4 дюйма дополнительного пространства в конце каждого угла. Это означает, что общая длина стены на 1/2 дюйма короче проема.Промежуток обеспечивает хорошее место для хранения лишнего материала мембраны CPE, который скапливается, когда вы поворачиваете за угол. Если у вас нет возможности отрегулировать обрамление, просто сделайте угловые сгибы как можно более плоскими и плотными.

Проверьте установку, закрыв сливную трубу и наполнив душевую раковину водой чуть ниже верхней кромки бордюра, а затем оставив на четыре часа. Проверьте герметичность и при необходимости отремонтируйте. Повторно протестируйте лайнер, пока не убедитесь, что установка герметична.Перед тем, как продолжить строительство, полностью слейте воду и высушите душ.

Примечание: Чтобы посмотреть пошаговые инструкции по установке душевого поддона с твердой поверхностью, для которого не требуется вкладыш, щелкните ЗДЕСЬ.

Над вкладышем — Сковорода из композитного мрамора

Одной из популярных альтернатив плиточному полу для душа является душевой поддон из композитного материала или «твердой поверхности». В то время как стены все еще можно облицовывать плиткой, этот цельный композитный материал прослужит практически вечно без каких-либо проблем с проникновением воды.Практически все новые облицованные плиткой душевые системы в течение первых пяти лет образуют трещины в определенных швах. Однако использование композитного поддона устраняет затирочные швы в полу и, в свою очередь, устраняет утечки. Все, о чем вам нужно будет беспокоиться, — это швы на стыке между стеной и полом.

Составной поддон, показанный на фотографиях, значительно дороже, чем плиточный пол, но его проще установить, и вам не придется заново облицовывать пол, пока вы являетесь владельцем дома.Эти кастрюли изготавливаются на заказ, разливаются в форму в соответствии с точными размерами, которые вы предоставляете поставщику, поэтому убедитесь, что указанные вами размеры соответствуют вашей душевой раме. Формованная деталь из композитного материала также имеет предварительно наклонную поверхность, позволяющую направлять воду прямо в канализацию.

Это цельное напольное покрытие покоится на песчаном слое, которое повторяет форму нижней стороны напольного покрытия и обеспечивает регулируемый амортизирующий барьер между полом и подкладкой. Следите за тем, чтобы песок не попал в канализацию и не забил дренажные отверстия.Равномерно распределите песок по поверхности лайнера.

Крупный план угловой складки.

Загните лайнер в угол.

При установке цельного композитного пола сначала установите слой песка над облицовкой.

Полностью оберните лайнер вокруг бордюра душа и закрепите с другой стороны.

Затем поставьте кастрюлю на песок. Используйте плотницкий уровень, чтобы убедиться, что пол ровный. Используйте дюбель или палку для краски, чтобы отрегулировать слой песка так, чтобы пол был ровным.Постарайтесь, чтобы слой песка ровно соприкасался с нижней стороной композитного пола. Вам понадобится помощь в установке сковороды, потому что композитный материал очень тяжелый.

Отрегулируйте песчаную подушку с помощью палки или дюбеля, чтобы выровнять пол.

Цельнолитые составные поддоны установите на песчаный слой и выровняйте во всех направлениях.

Установив поддон и выровняв его, прикрепите стены из цементной плиты к боковому каркасу. В этом случае нижняя часть цементной плиты должна плотно прилегать к композитному полу, защемляя ее на месте.Затем отделайте стены тонкослойной плиткой и плиткой, заделав швы между стенами и полом.

Установите цементную доску на окружающий каркас стены. В случае композитных полов закрепите цементную плиту на поддоне для душа. Однако для плиточных полов оставьте цементную доску на 1 дюйм выше лейки душа.

Где найти пол для душа, подобный показанному выше? Мы в EHT постоянно получаем этот вопрос. Вам следует поискать «Marble-Cultured» в своих желтых страницах, так как большинство этих компаний работают на местном уровне.Ищите компанию, которая предлагает «изделия из культивированного мрамора по индивидуальному заказу».

Над лайнером — плиточные полы

Для более традиционных полов, облицованных плиткой, установка отличается. Поскольку вы не используете поддон с готовым уклоном, вам необходимо создать уклон. Наклон пола позволяет всей влаге стекать, устраняя причину появления грибка, плесени и запаха. Нормы сантехники требуют уклона 1/4 дюйма на фут, а Американский совет по плитке и стандарты ANSI рекомендуют использовать уклон под гидроизоляционной мембраной.”

Есть три основных способа создания откоса. Каркас пола можно наклонять, образуя откос. Вы также можете использовать специально изготовленное изделие, которое создает для вас необходимый уклон (см. Примечание ниже). Или вы можете уложить слой раствора, модифицированного латексом, и затереть откос на поверхность.

После того, как слой раствора полностью затвердеет (или иначе будет создан откос), установите футеровку на дополнительный откос, как показано выше. Затем установите вторую подушку из раствора, армированную проволочной сеткой и спущенную на последний уклон пола.После того, как второй слой раствора затвердеет, укладывать плитки тонким слоем. Убедитесь, что покрытие гладкое, без холмов и неровностей, чтобы пол оставался ровным и красивым. Дайте раствору затвердеть как минимум за 24 часа до затирки швов.

Примечание: Перед установкой пола для душа установите водонепроницаемую стеновую панель, расположив нижний край панелей на 1/4 дюйма выше конечной высоты плиточного пола, чтобы оставить место для контрольного шва. , в дальнейшем заполнить подкладной штангой и герметиком. И при установке стеновых панелей не пробивайте цементную плиту гвоздями и не прокалывайте подкладку в том месте, где она перекрывает каркас стены; вместо этого разместите застежки над вкладышем.

Схема плиточного пола.

Дополнительная подсказка по проекту от читателя П.В. Ферраро :

Особенно, если вы собираетесь укладывать плитку в душе, вам следует установить черную крафт-бумагу за цементной доской, чтобы предотвратить гниение стоек.Цементная плита не гниет при намокании, но она не является водонепроницаемой, а расстояние между креплениями цементной плиты составляет от 6 до 8 дюймов. Я также предлагаю использовать сухой раствор вместо песка, чтобы песок не попал в дренаж.

Примечание редактора: Спасибо Джеффу Дэвису из Jeff Davis Construction (205-966-4813) и Уильяму Моултону из Better Built Construction (205-612-0508) за помощь в написании этой статьи.

Есть ли уклон вашей плитки к водостоку?

Убедитесь, что при укладке плитки во влажных помещениях все уклоняется в канализацию? Если нет, прочтите ниже.

Рассмотрим душевые кабины. Душ может быть красивой частью ванной комнаты, особенно когда плитка является частью готового продукта. Однако красота не будет длиться долго, если не соблюдаются стандарты укладки и передовые методы укладки плитки.

Душ — влажные районы

Хотя раздел Введение в документе ANSI не является частью стандарта установки A108, он определяет влажную зону в разделе 2:18 как,

«Плиточные поверхности, которые либо пропитаны, либо пропитаны, либо подвержены воздействию влаги или жидкостей (обычно воды), например, в душевых, ванных, душевых, на полах, прилегающих к душевым без бордюра, в прачечных, саунах, парных, плавательных бассейнах или внешние территории.”

Это означает, что душ считается «влажным» местом.

Мало того, душ очень сильный и влажный. Как мы упоминали в предыдущей статье, душевые — это суровые условия, которые не очень прощают, когда установка была плохо построена из-за ошибочных «укладчиков плитки» (вы не можете называть их установщиками из-за отсутствия качественной работы). Вот почему так важно нанимать сертифицированных установщиков плитки.)

В этой статье мы рассмотрим следующее:

Как бороться с влажными районами?

Any Slope vs.Уклон плитки к водостоку

Вопросы читателей

Как бороться с влажными районами?

Так что же делать с укладкой плитки во влажных помещениях, таких как душевые?

Шаг 1. Плитка для пола должна иметь уклон к водостоку

В душевой кабине сантехнические нормы требуют, чтобы пол имел уклон на четверть (1/4) дюйма на фут для эффективного отвода воды в канализацию.

Этот уклон, согласно TCNA Handbook , называется «наклонной насыпью» или обычно известен как предварительный уклон.Этот наклонный материал устанавливается под подкладку поддона (гидроизоляционную мембрану).
С помощью рулетки определите расстояние между сливом и самым дальним углом душа. Как видно на фото ниже, это расстояние составляет 26 дюймов.
Разделите это расстояние в футах (дюймах, разделенных на 12) на четыре, чтобы определить, какой угол наклона вам нужен. 26 дюймов, разделенные на 12 = 2,167, разделенные на 4 = 0,5417 или чуть больше 1/2 дюйма уклона.
Отметьте карандашом высоту откоса вдоль стены и установите насыпь с уклоном..

Кстати, пол тоже должен быть ровным. Это означает, что не может быть ниш для ванночек для птиц, которые могли бы удерживать воду.

>> Плоский пол против ровного: в чем разница?

Шаг 2: Наклонные планки для душа, края, пороги, сиденья и пороги

При выборе уклона в душевой необходимо учитывать не только пол.

Согласно стандарту ANSI A108.01-3.6.4,

«Все горизонтальные выступы / ободки должны иметь такой наклон, чтобы любая жидкость с их поверхностей текла в слив.”

Кроме того, Справочник Совета по плитке Северной Америки (TCNA) , , все детали ванн и душевых кабинок содержат эту заметку,

«Все горизонтальные поверхности, например сиденья для душа, подоконники, бордюры и т. Д., Должны иметь уклон в сторону слива или другую поверхность с уклоном в сторону слива. Гидроизоляция, где она есть, также должна иметь уклон ».

Шаг 3. Все душевые поверхности должны иметь уклон к сливу

Все эти примечания и стандарты ясно показывают, что все поверхности душа, будь то жилой или коммерческий, должны отводить воду в канализацию и, следовательно, должны иметь наклон.

Сюда входят другие поверхности в душе, такие как бордюр или порог под дверью, полки ниши, угловая полка, полка для бритья, сиденье и подоконник, например, тот, что на фотографии ниже.

Любой уклон по сравнению с уклоном плитки

к водостоку

Рассмотрим фото ниже, на котором эти требования не соблюдались.

Душ в элитном отеле с окном (и подоконником) между душем и ванной.Вы можете легко увидеть лужу на подоконнике, который на самом деле наклонен не к сливу, а к окну. Каждый раз при использовании душа вода собирается на подоконнике и остается там до тех пор, пока уборщица не высушит поверхность.

К сожалению, эта стоячая вода попала на другую сторону стены, вызывая порчу гипсокартона.

Лучшим подходом было бы наклонить облицованный плиткой подоконник к сливу для душа, чтобы избежать образования нежелательных луж.

Решение: обращайте внимание на детали!

Внимание к этой и другим деталям во влажных помещениях обеспечит душевую кабину, которая будет оставаться красивой и функциональной в течение многих лет.

Аналогичным образом, использование квалифицированного персонала, такого как сертифицированный установщик плитки (CTI) или подмастерье установщика, гарантирует конечному пользователю, что такого типа проблемы не возникает.

Вопросы читателей

С момента публикации этой статьи 28 ноября 2017 г. мы получили много вопросов.Мы делимся ими с вами здесь.

О важности этой темы

Саула Кармона, штат

Существует очень важная тема об установке душевых кабин, в большинстве случаев водопроводчики устанавливают поддон с вкладышем, не беспокоясь о наличии предварительного уклона под поддоном, люди думают, что только из-за того, что в нем есть поддон, это не сработает. Чтобы течь, вода будет стекать в канализацию, когда ее нет, все, что им нужно, — это закончить дом и продать его, а в случае утечки винить установщика плитки.Отсутствует справедливость в оплате, потому что установщики часто заканчивают тем, что делают все правильно без оплаты, чтобы избежать будущих проблем.

Скотт отвечает следующим образом:

Для каждой детали душа в справочнике TCNA издания 2018 года, в которой используется слив с зажимным кольцом , , требуется заполнение с уклоном (предварительный уклон) под мембраной поддона.

Вы правы, что во многих случаях это не обеспечивается водопроводчиком; тем не менее, это часть требований к установке, что имеет смысл.Для того, чтобы вода из системы была направлена в канализацию и откачивалась, она должна иметь уклон вниз. Хотя она может не протекать при установке на черновом полу (без предварительного уклона), эта застойная вода со временем будет выделять неприятный запах.

Кроме того, если установщик плитки сталкивается с душем, устроенным сантехником без предварительного уклона, установщик несет ответственность за его обеспечение. Хотя это несправедливо по отношению к установщику плитки, завершать душ без него тоже неправильно, он должен быть там.

Сообщив строителю (в письменной форме) об ошибке сантехника, можно сделать две вещи.

Строитель теперь несет ответственность за то, чтобы заставить сантехника установить предварительный уклон в соответствии с требованиями или заплатить установщику плитки за это.
Кроме того, ответственный за соблюдение правил сантехники обязан убедиться, что предварительный уклон является частью душевого узла.

Суть в том, что предварительный уклон должен быть там, поэтому кто-то должен это делать.

О склонах

спрашивает Рекс Гартон,

Отличная статья. Вы говорите, что из наклонных душей следует сливать в 1/4: 12. А как насчет других мест, где вода бывает только изредка, например, кухонь и туалетов?

Скотт отвечает,

TCNA Handbook не требует, чтобы пол в жилой кухне или ванной был наклонным или имел слив, но коммерческие спецификации будут содержать это требование. В этом случае уклон дюйма на каждые 12 дюймов до слива будет частью ответственности установщика плитки.

Что касается жилого помещения, то имеет смысл установить слив в прачечной. Возможно, для этого не удастся наклонить пол, но наличие водостока в этой комнате было бы практичным. Вероятно, лучший способ сделать это — установить линейный водосток у двери в комнату и сделать всю зону гидроизоляцией.

Майкл Армстронг пишет,

В квадратной душевой кабине, если вы установите уклон диагоналей 1/4 дюйма на фут, прямой уклон к стенам будет больше — 1/4 дюйма на 8.4 дюйма или около того. Создает ли это эстетическую проблему из-за того, что наклон меняется вокруг слива? Полагаю, это спорный вопрос, и предпочтительнее сохранять его на 1/4 дюйма по всему периметру, варьируя высоту краев.

ответов Скотта,

Прежде чем мы начнем, пожалуйста, поймите, что в обычном полу для душа с цементной подушкой уклон пола возникает из-за наклонного заполнения или предварительного уклона, который находится под мембраной поддона. Строительный слой поверх мембраны имеет точно такую же толщину вдоль стен, как и у водостока.Раздел 2.3.6 ANSI A108.01A требует, чтобы слой раствора составлял 1-1 / 2 дюйма (38 мм).

Следовательно, пол будет ровной линией по всей длине. Если душ квадратный, а слив находится в центре, уклон будет одинаковым.

Эдвард Шрамски говорит,

Скотт также потолки паровых душевых должны быть наклонными, чтобы предотвратить стекание воды!

ответов Скотта,

Вы правы. Справочник TCNA , (подробности SR613 и SR614) требует, чтобы потолок парового душа был наклонен со скоростью 2 дюйма на фут, чтобы капли конденсированной воды не падали на пользователя.

Джон Лайф спрашивает,

Пара вопросов: Я выложил душ плиткой 10х16 по схеме метро. Я также облицовываю потолок плиткой, и, поскольку он немного выходит за пределы душа, он имеет L-образную форму (на самом деле у меня есть 2 угла для обхода). Я использую плоскую гальку для пола. Я сделал несколько макетов, и с сеткой было бы намного легче справиться с меньшим количеством мелких вырезанных частей … можно ли изменить рисунок только для потолка или нет? У меня также есть L-образный бордюр (18X36), как лучше всего наклонять плитку для бордюра, так как она должна быть наклонена с двух сторон?

ответов Скотта,

Не требуется, чтобы рисунок потолка соответствовал прилегающей поверхности (ям).На самом деле, во многих случаях лучше изменить рисунок потолка, поскольку при использовании прямоугольной плитки невозможно совместить линии затирки на каждой стене.

Все поверхности в душе должны иметь уклон в сторону водостока, поэтому каждый бордюр должен иметь уклон. Имейте в виду, что бордюр, обычно имеющий ширину около 5 дюймов, должен иметь уклон только на 1/8 дюйма снаружи внутрь. Это легко соответствует требуемому уклону ¼ дюйма на 12 дюймов для слива.

Эдвард Онессимо спрашивает,

У меня дилемма посреди ремонта ванной комнаты.Комната представляет собой длинный узкий прямоугольник шириной 4-1 / 2 фута и длиной 12-1 / 2 фута, и мне нужен душ без бордюра примерно на полпути на длинной стене (он будет между туалетным столиком и отдельно стоящей ванной). Я планирую. иметь фиксированные брызговики с обеих сторон душа шириной 30–32 дюйма. Плитка для пола, которую я выбрал, похожа на кухонную доску, а ширина плитки 8 дюймов, длина 48 дюймов, что, очевидно, не позволяет установщику наклонять только часть пола. Можно ли наклонить весь пол к линейному водостоку, установленному на нижнем конце?

Скотт объясняет,

Мне нужен эскиз пола, чтобы полностью визуализировать ваш дизайн, но вы можете наклонить весь пол к линейному водостоку.Сложность в этом заключается в том, что деревянный каркас необходимо будет изменить, чтобы учесть уклон 12-1 / 2-футового этажа, что нарушит строительные нормы и правила.

Вы можете провести доску сарая в продольном направлении комнаты так, чтобы край плитки был вдоль входа в душ. Это будет высшая точка (задней) стены для линейного водостока.

Опять же, это может потребовать изменения каркаса, что нарушит местные строительные нормы и правила и потребует услуг архитектора или инженера для разработки планов дополнительных опорных конструкций.

Полы для душа и галька

Джесса Мадоски заявляет,

У нас возникла проблема с полом для душа — это галька, и установщик утверждает, что им пришлось залить цементным раствором большую часть гальки, чтобы она осталась на месте. Часть гальки полностью залита раствором. Другие видны на 1/10, некоторые более заметны. Первоначально галька была 1-3 дюйма, но теперь большинство из них имеют размер дюйма или меньше, и на полу больше цементного раствора, чем гальки.Затирка также не одного оттенка (от очень светло-серого до почти черного), и есть участки, где вода не может стекать и просто остается в низких местах. Так он должен быть установлен? Это не похоже ни на одну установку галечного пола, которую я когда-либо видел. Спасибо за понимание!

Скотт объясняет,

Установка
Pebblestone может быть сложной задачей для установщика. На стороне гальки нет места, указывающего, где должна остановиться затирка, как в случае затирки обычной плитки.Без этой отметки на стороне плитки или, в данном случае, на гальке, может быть трудно сохранить равномерную толщину раствора. Могут образоваться впадины, но установщик должен следить за тем, чтобы не было впадин, в которых может скапливаться вода. В зависимости от толщины гальки, как правило, раствор может занимать примерно 1/3 высоты камня.
С мозаичной плиткой (галька аналогична мозаичной плитке, которая монтируется в лист) затирка действительно помогает закрепить плитку, но она не предназначена для того, чтобы «перебирать» гальку.
Затенение раствора может иметь несколько причин. Если раствор имеет неоднородную толщину, он может иметь различный оттенок. Другой причиной может быть слишком много воды, добавляемой в раствор во время смешивания, и / или слишком много воды, используемой в процессе очистки.
Вы следите за тем, чтобы ваша плитка укладывалась в канализацию?
С какими ситуациями вы сталкивались, когда плитка укладывалась неправильно? Как вы справились с ситуацией?
Если вы еще этого не сделали, подумайте о том, чтобы стать сертифицированным установщиком плитки (CTI).Как специалист по информационным технологиям, вы выделяетесь из толпы и знаете, как предвидеть проблемы с укладкой плитки до того, как они возникнут.
Сделай правильно с первого раза и получи соответствующую зарплату.
Спасибо за чтение.
Scot т

Примечание. Эта статья была первоначально опубликована 28 ноября 2017 г., обновлена 13.08.2018 г. и обновлена.
ЗДЕСЬ КАК: Установить новую душевую кабину с кафельным полом — Недвижимость — The Florida Times-Union
Дорогой Джеймс! Мои дети стареют, и нам нужен еще один душ.В подсобном помещении есть место для душевой кабины. Он построен на плите. Как я могу установить его с полом из керамической плитки? — Соня М.
Уважаемая Соня! Душевая кабина с кафельным полом очень привлекательна, но может стать сложным проектом по благоустройству дома. Прежде чем приступить к работе такого масштаба, проведите небольшое исследование, чтобы убедиться, что вы сможете справиться с ней, используя свой уровень знаний и доступные инструменты.
Если вы не сидите на душевой кабине, облицованной плиткой, подумайте об установке акриловой душевой кабины.Они идут в комплекте с дверью и полом и при правильной установке не протекают. Большинство домовладельцев с минимальными навыками самостоятельной работы смогут легко установить его. Они также по разумной цене.
Большинство домашних центров должны предложить несколько моделей этих душевых кабин, и они могут дать вам несколько советов по установке. Если у вас возникнут проблемы с поиском, то следующие компании предлагают акриловые душевые кабины: Aquatic Bath, 800-945-2726; Maax, 877-438-6229; и Zoe Industries, 888–287–1757.
Если вы все же решите использовать пол из керамической плитки в душевой кабине, это поможет понять, как взаимодействуют вода, плитка и бетонная плита. Если вода попадет через плитку на бетонный пол, вы можете быть уверены, что в конечном итоге она вытечет на пол подсобного помещения.
Когда кладете пол из керамической плитки, он кажется твердым и водонепроницаемым. Сама плитка на самом деле есть, но затирка между плитками может пропускать воду. Со временем, по мере того как раствор изнашивается и изнашивается, вода проходит через него еще легче.
Несмотря на то, что это немного больше, обязательно установите поддон поддона на плиточный пол. Он покрывает всю поверхность пола под душем и на короткое расстояние проходит вертикально вверх по стене. Если вода все же просочится через раствор в плитке или любые другие зазоры, лайнер поддона направит ее в слив в полу.
В течение многих лет водопроводчики изготавливали поддоны для душа из свинцовых листов, потому что свинец легко паять и формировать. Вероятно, вы все еще можете сделать это таким образом, но сейчас часто используются толстые пластиковые листы из CPE (хлорированного полиэтилена).Они, как правило, работают лучше, чем листы из ПВХ (поливинилхлорида), потому что CPE не отжимается, когда вы его сгибаете. Это позволяет листам легко подниматься по стене и образовывать углы.
При обрамлении углов душевой кабины оставьте небольшие зазоры. Это дает возможность набить лишнюю пленку там, где она складывается и складывается вдвое. Если вы сможете держать пиломатериал ровно и без комков на пленке, будет намного легче прикрепить цементную подкладочную плиту.
Сделайте долото или проделайте канавку вокруг сливного отверстия в полу, чтобы слив входил в него.Если его край приподнят, он будет задерживать воду. После установки лайнера CPE вырежьте отверстие в сливном отверстии. Используйте пластиковый слив с зажимным кольцом, чтобы прилегать к вкладышу. Установите цементную опорную плиту и нанесите керамическую плитку и раствор на стены и пол.
Присылайте свои вопросы по адресу Here’s How, 6906 Royalgreen Dr., Cincinnati, OH 45244 или посетите сайт Dulley.com.
Как установить душевую кабину на деревянный черновой пол, чтобы удовлетворить требованиям ADA Handicap?
ВОПРОС
Можете ли вы дать мне 2 цента за установку плитки на пол в душевой?Это деревянная основа, и они пытаются соответствовать требованиям ADA и не утопили душевую часть.
ОТВЕТ
ОТВЕТ — Для душа ADA не может быть бордюра / плотины. Вам потребуется минимальный уклон для дренажа ¼ дюйма на фут и не более ½ дюйма на фут. Вам понадобится двухкомпонентный слив с плашками, к которым будет прижиматься основная водонепроницаемая мембрана.
Перед нанесением первичной гидроизоляционной мембраны необходимо установить предварительно наклонную станину. Вы можете положить асфальтную строительную бумагу на деревянную и металлическую планку и проплыть по ней, чтобы получить наклонное основание.Конечно, у деревянного чернового пола не должно быть чрезмерных прогибов. Затем вы наносите водонепроницаемую мембрану, и она должна выступать за стену не менее чем на 6 дюймов и, желательно, продолжаться вдоль стен. Мембрана должна хлопать в канализацию, а мелкий гравий или пластиковая защита от дренажных отверстий должны проходить через дренажные отверстия. Желоба хорошо подойдут и могут быть размещены позади стены. Затем поместите слой раствора, армированный проволокой; предпочтительно толщиной 1,25 дюйма, но при правильных условиях он может работать и при толщине дюйма.Затем мы обычно наносим жидкую водонепроницаемую / изолирующую мембрану на слой раствора, а также на стены и потолки, если они должны быть облицованы плиткой. Затем приклейте плитку к мембране. Убедитесь, что все ваши внутренние и внешние углы имеют мягкие стыки. При необходимости используйте опорный стержень.
Тогда вам придется переместить остальную часть ванной комнаты так, чтобы пол хотя бы слегка наклонился к душевой кабине. Можно использовать редукторы порога на порогах дверных проемов. Это обеспечивает дополнительную защиту в случае любой протечки в сантехнике, которая будет сливаться в душ и в канализацию.
Если у вас недостаточно места для работы на полу, вы можете наклеить строительную бумагу на черновой пол, металлическую планку и поплавок до нужной высоты с уклоном и использовать встроенный сливной фланец. и сделайте водонепроницаемым над фланцем и вверх по стене, и приклейте к нему плитку. Пол в ванной по-прежнему подготовлен так же, как и выше.
Как облицевать квадратный слив для душа?
Керамика — это самый прочный вид плитки, который можно найти на рынке. Эти искусственные плитки — лучший выбор для офисов с высокой посещаемостью.Они одинаково хороши для домов, где долговечность является приоритетом. Квадратную плитку легко укладывать на квадратные пространства, стены, пол и т. Д. Но часто квадратную плитку кладут вокруг предметов разного размера. Это требует изменения размера плитки. Углы и водостоки — два из таких случаев. В этой статье мы поговорим об установке квадратной плитки вокруг квадратного желоба для душа. Несмотря на схожую форму, разместить один вокруг другого — непростое дело, если принять во внимание уклон слива.Давайте узнаем, как выложить плитку квадратный слив для душа. Душевой поддон с уклоном Hydro Ban
Квадратная плитка вокруг водостока
Зачем тратить время на обрезку и изменение размера плитки, чтобы она совпадала со сливом? Вместо круглого слива, который, по общему признанию, используется чаще, чем другие виды, используйте квадратный слив. Они выглядят немного лучше, чем обычные круглые водостоки, не говоря уже о том, что их легче облицевать плиткой. Кроме того, сочетание форм улучшает эстетику пола. Квадратные водостоки легче облицовывать плиткой, потому что зачастую их размер соответствует плитке на полу в ванной комнате.Это исключает необходимость изменять размер плиток для этой цели. Кроме того, бесшовная интеграция и минимальная кромка затирки помогают добиться заметно более чистого вида, чего нелегко добиться с круглыми водостоками. Квадратные водостоки легче обслуживать по сравнению с круглыми. Laticrete HYDRO BAN Линейный слив
Облицовка квадратного желоба
Это намного проще, чем укладывать плитку вокруг круглого желоба. Давайте узнаем , как укладывать плитку вокруг трапа для душа .
Шаг 1
Обведите форму слива над куском детали.Используйте для этого кальку. Просто нарисуйте на листе бумаги форму внешнего края слива. Но при рисовании фигуры увеличьте квадрат примерно на четверть дюйма, чтобы он проходил вдоль фигуры.
Шаг 2
Теперь вырежьте фигуру из бумаги и поместите ее на кусок картона. Ножницами вырежьте фигуру точного размера из картона, ориентируясь по бумаге. Вы также можете использовать для этого бритвенный нож. Этот картон вам понадобится для инсталляции, так что сохраните его.
Шаг 3
Теперь начните укладывать плитку на пол в душевой. Используйте тонкий раствор, чтобы удерживать их на месте, и распорки, чтобы удерживать их.

Что такое трап для душа

Разновидности конструкций

Точечный

Пристенный

Линейный

Выбор и установка трапа

Характеристики и критерии выбора линейных трапов

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Установка трапа своими руками

Видео: Трап для душа в полу под плитку Alcaplast APZ12.

пошаговая схема установки 50 фото

Особенности душевой кабины с трапом

Разновидности трапов — их устройство, преимущества и недостатки

Точечный

Линейный

Пристенный

На что обратить внимание при выборе трапа

Материал

Размер и форма

Тип затвора

Водопропускная способность

Этапы самостоятельной установки

Необходимые материалы и инструменты

Подготовительные работы

Прокладка трубопровода канализации

Гидроизоляция

Монтаж трапа

Теплоизоляция

Заливка стяжки

Финишная отделка

Заключение

Виды и установка трапов для душа

Что такое “трап” и для чего он нужен?

Устройство сифона и выводящего патрубка

Преимущества душа с встроенным сливом

Разновидности конструкций

Точечный

Пристенный

Линейный

Преимущества и недостатки

Выбор и установка трапа

Характеристики и критерии выбора линейных трапов

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Установка трапа своими руками

Видео — Трап для душа в полу под плитку

Дополнительные полезные советы и выводы

Оригинальные решения

Трап для душа в полу под плитку: виды и особенности использования

Особенность конструкции душевого трапа

Почему трап используют чаще, чем душ с поддоном?

Типы трапов для душа без кабинки

Линейный вариант установки

Точечный сливной канал

Пристенные сливы

Правила монтажа трапа для домашнего душа

Общие советы от мастера

Душ-трап

что это такое, с сухим и гидрозатвором, линейный и прочие виды, производители, какой выбрать, монтаж, необходимые инструменты

Устройство трапа для душевой кабины

Видео

Какой выбрать: с сухим затвором или мокрым, сухой или гидрозатвор

Виды: линейные и прочие, особенности

Критерии для выбора

Популярные торговые марки и модели

Монтаж, инструменты

Где купить

Душевой трап: установка и согласование

Душевой трап- что это такое?

Можно ли согласовать душ-трап

Установка душевого трапа по закону

Сливной трап для душа- как согласовать

Как поднять слив в душевой при повторной облицовке плиткой | Home Guides

3 варианта душевых поддонов для установки на массивный плиточный пол

3 Популярные варианты индивидуального душевого поддона

Вариант 1: Традиционный грязевой поддон

Вариант 2: грязевой поддон с тонким слоем

Вариант 3: Форма поддона с предварительным уклоном, готовая для плитки

Когда у вас есть сковорода, пора переходить к плитке

Установка вкладыша для душевого поддона
