Водоотводные лотки: из чего делают, как устроены и как их установить?

Водоотводные лотки предназначены для отвода ливневых, талых, грунтовых вод. Они транспортируют воду с участка в канализацию, чтобы избежать ее скопления в не предназначенном для этого месте. Хотя установка и не требует множества подготовительных и монтажных работ, необходимо овладеть некоторыми тонкостями, чтобы осуществить монтаж водоотводных лотков правильно.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Особенности и назначение

Водоотводный сток представляет собой канавку, выполненную из пластика, металла или бетона, которая предназначается для отвода воды с участков, дорог, тротуаров и перенаправления ее в необходимые места. Водоотводный желоб обыкновенно оснащают решеткой, предназначенной для того, чтобы не дать крупному мусору проникнуть в ливневую канализацию и забить ее.

В ряде случаев находчивые хозяева перенаправляют воду с помощью таких лотков на грядки или к деревьям, облегчая работы по поливу. Однако это возможно только в тех районах, где дожди не очень интенсивные, иначе растениям будет подаваться слишком много воды, которая размоет грунт. В результате такой подход может привести к заболачиванию почвы.

Для бытовых нужд используется два вида лотков: инженерно-коммуникационные и дорожно-коммуникационные. Первый тип монтируется под каждой трубой, чтобы в случае аварии вода не разлилась. Второй тип располагается вдоль дорожек, тротуаров, рядом с гаражом. И в том, и в другом случае важно обращать внимание на прочность самого лотка и решетки, на то, какую нагрузку он может выдержать, а также на способность решетки к деформации.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Устройство и виды

Устройство ливневой канализации довольно простое. Водоотводный лоток представляет собой желоб, который может быть П- или U-образной формы в зависимости от материала. Сверху такого дренажного стока располагается решетка, в которую сливается дождевая вода и в дальнейшем перенаправляется в канализацию.

В зависимости от допустимой нагрузки такие водосточные каналы делятся на группы:

  • А15 обладают малой степенью нагрузки, поэтому их можно монтировать только в относительно сухих местах: на спортплощадках, вдоль дорожек загородных домов, в зонах расположения парковых и велосипедных дорожек;
  • В125 обладают большей устойчивостью, поэтому их можно монтировать вдоль дорог для легковых автомобилей;
  • С250 подходят для установки на автомойках и в автосервисах;
  • D400 подходят для монтажа вдоль дорог, предназначенных для всех видов транспорта, а также в промзонах;
  • E600 укладывают рядом с промышленными предприятиями и складами;
  • F900 подходят для установки рядом с военными базами, аэропортами и аэродромами.

Водостоки делятся на группы не только исходя из нагрузки, приходящейся на них, но и на основе материалов, из которых их изготавливают. Наиболее распространенные группы сырья, используемого для изготовления желобов, следует рассмотреть подробнее.

Пластиковые

Для изготовления пластиковых ливневок используют полипропилен и ПНД – полиэтилен низкого давления. Все пластиковые модели из-за того, что их нельзя назвать прочными, могут быть отнесены только к категориям А-С. Пластиковые модели имеют малый вес, а их монтаж своими руками не вызовет особых затруднений. Если стоит задача оснастить желобами для отвода воды территорию загородного дома, то рекомендуется выбирать именно пластиковые модели.

Чтобы увеличить прочность таких водоотводов, их оснащают ребрами жесткости. Усиленные пластиковые варианты рекомендуется устанавливать рядом с гаражами, поскольку там как раз требуется использовать водосборные стоки категорий В-С.

Водоотводные лотки: из чего делают, как устроены и как их установить?
Водоотводные лотки: из чего делают, как устроены и как их установить?

Без решетки вес одного желоба из пластика не превышает полутора килограммов при стандартной длине в 1 м. Ширина может колебаться в пределах 7-30 см.

Дополнительно приобретается решетка.

Рекомендуется выбирать относительно легкий вариант, например, изготовленный из оцинкованной стали. И также подойдут варианты из «нержавейки». В зависимости от того, где планируется располагать сток, должна различаться и прочность решетки.

К примеру, возле гаража решетка должна быть такой, чтобы выдержать вес автомобиля, если вы случайно наедете на нее.

Полимерпесчаные варианты используются на строящихся объектах, а также на подземных парковках. Бывают классов А и В.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Металлические

Металлические ливневые лотки являются пережитком, как кажется многим. Большинство помнит времена, когда такие водостоки были повсюду на улицах. Однако металл не теряет своей актуальности и по сей день. Сложно найти материал прочнее и удобнее в эксплуатации. Единственный неприятный момент – большинство металлических изделий рано или поздно подвергаются коррозии.

Наиболее надежными являются чугунные водостоки. По прочности их можно сравнить разве что с бетонными изделиями, при этом они способны выдержать большой вес. Чугунные ливневки можно встретить рядом с военными базами и прочими объектами военного назначения, где велик поток сходящих вод. К сожалению, изделия из чугуна имеют внушительный вес, что делает их не самыми удобными при монтаже. Однако на этом их недостатки заканчиваются.

Стальные желоба могут быть двух видов: из оцинкованной и нержавеющей стали. И в том, и в другом случае варианты рассчитаны на гораздо меньшую нагрузку, чем чугунные, но это не значит, что для них нет мест использования. При правильных формах и размещении они прослужат ничуть не меньше. Так, стальные металлические конструкции можно располагать вдоль дорог для легковых автомобилей, также они отлично впишутся в парковые зоны.

Железобетонные

Эти водосборные стоки совмещают в себе все плюсы бетонных и металлических конструкций. Они столь же прочные, имеют огромный разброс категорий по устойчивости к нагрузкам. Работать с железобетоном проще, чем просто с железом, поэтому существует довольно большой выбор форм водостоков. Есть не только традиционные прямоугольные варианты, но и круглые.

Железобетонные лотки используются не только для промышленного, но и для бытового строительства. Они легкие в монтаже, несмотря на относительно большой вес (который, однако, намного меньше, чем у чугуна или простого бетона). Выпускаются как обычные водоотводные лотки, так и щелевые лотки для теплотрасс.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Что примечательно, железобетонные лотки нужно использовать, когда вода имеет агрессивный состав. Например, в ней нарушен кислотно-щелочной баланс pH. В зависимости от состава воды выбирают и подобную конструкцию, так как некоторые марки бетона просто растворяются под воздействием щелочи.

Железобетонные стоки дешевле металлических аналогов, если сравнивать образцы одной категории по стойкости к нагрузкам. При транспортировке необходимо придерживаться некоторых правил, среди которых – стараться избегать ударных нагрузок, иначе желоб может расколоться.

Композитные

Композитные лотки являются современной версией бетонных. Желоба подобного типа служат в несколько раз дольше, чем бетонные аналоги, но при этом не уступают им по эксплуатационным качествам.

Композитные вариации обладают некоторыми достоинствами:

  • меньший вес по сравнению с бетонными водостоками;
  • легкость монтажа;
  • простота транспортировки;
  • повышенная способность к пропусканию воды за счет гладкой поверхности.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Благодаря особым свойствам материалов, используемых для изготовления подобного типа водосточных желобов, они могут чиститься не только вручную, но и механическим способом. Лотки обладают антивандальными свойствами, несмотря на то, что их сборка осуществляется вручную. Разъединить детали в будущем оказывается не так просто.

Композитные желоба рекомендуется монтировать в районах с холодным климатом, поскольку композитные материалы хорошо переносят экстремально низкие температуры, не сжимаясь и не деформируясь. Но также следует заметить, что в составе смеси, используемой для изготовления таких лотков, нет вредных веществ, которые способны навредить человеческому здоровью или окружающей среде.

Если есть риск, что вода будет подаваться с такой силой, что расплещется и размоет грунт вокруг, то лучше отдать предпочтение композитным водоприемным лоткам – их конструкция предотвращает расплескивание. А также из-за маленького веса желоб не съедет под собственным весом и под весом воды, если он располагается на склоне.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Полимербетонные

Полимербетонные каналы не имеют большого разброса по нагрузкам. Как правило, они относятся только к классам А-С, но при этом с отведением ливневых, талых и грунтовых вод справляются отлично. Они совмещают в себе некоторые плюсы бетонных и пластиковых лотков, однако на данный момент существуют различные материалы, превосходящие полимербетон по своим характеристикам, поэтому от использования полимербетонных водостоков практически отказались.

Водосточный желоб из полимербетона гладкий внутри, благодаря чему значительным образом увеличивается его способность пропускать воду. И также благодаря гладкости лоток не требует частой очистки, поскольку самоочищается по время прохождения через него воды. Профилактические чистки нужно производить дважды в год: ранней весной после того, как значительная часть снега сошла, и осенью после листопада.

Полимербетон отличается повышенным сроком эксплуатации. Так, при должном уходе и соблюдении установленных норм нагрузки полимербетонный лоток сможет прослужить до 30 лет. Швы фиксируются между собой при помощи водостойкого герметика FIX-O-FIX, который надежно склеивает детали между собой и не дает им разъезжаться.

Полимербетонные изделия отличаются меньшим весом, чем бетонные, поэтому их легче транспортировать и монтировать.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Монтаж вручную производить нельзя. Обязательно использовать специальную технику.

Характеристики

В зависимости от того, из какого материала сделаны лотки, они могут обладать рядом особенностей. На сегодняшний день чаще всего используются пластиковые варианты, поэтому имеет смысл рассмотреть подробнее именно их. Так, полимерные изделия делятся на следующие типы:

  • универсальные;
  • особо прочные;
  • износостойкие;
  • глубокие.
Водоотводные лотки: из чего делают, как устроены и как их установить?

Первые лотки в этой классификации – универсальные – признаны наилучшим выбором большинством специалистов. Это связано с тем, что они способны отводить довольно большие объемы воды, при это имеют небольшие габариты.

Особо прочные изделия предназначены для расположения в «сложных» местах, таких как военные базы, к примеру. Они имеют ребра жесткости, повышающие их прочностные свойства. В частном доме такой лоток подойдет для расположения возле гаража.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Износостойкие лотки нужны для того, чтобы отводить большой объем воды в течение длительного времени. Они сочетают в себе свойства особо прочных желобов и антивандальных установок, имеют прочную решетку, оснащаются ребрами жесткости. В основном пригодны для расположения на приусадебных участках, а не для промышленных нужд.

Глубокие лотки нужны для повышения пропускной способности. Они имеют большие размеры, ширину и глубину, поэтому отлично подходят для низинных территорий, на которых накапливается вода.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Критерии выбора

Чтобы сделать правильный выбор, необходимо учитывать сразу несколько параметров. От того, насколько правильно оценен каждый из них, зависит долговечность и уместность выбранного варианта в каждой конкретной ситуации.

  • Для начала нужно определить степень допустимой нагрузки. Если выбрать лоток с меньшей пропускной способностью, он не будет справляться и быстро выйдет из строя. Если же купить лоток слишком высокого класса нагрузки, то это окажется необоснованной тратой средств, а также вызовет некоторые затруднения при монтаже.
  • Вторым критерием являются габариты лотка. Не всегда подойдет узкое щелевое изделие, поскольку на участке может наблюдаться обилие воды, которая не сможет достаточным образом устраняться через небольшое отверстие. Например, в дождливых районах вдоль автомобильных дорог размещают большие водостоки, чтобы с асфальтового покрытия вовремя устранялась вся ливневая вода.

Для того чтобы осуществить правильный выбор габаритов желоба, можно воспользоваться специальными программами или обратиться в специализированную службу. Они рассчитают объем вод, проходящих через сток, с учетом площади участка и поправочного коэффициента водоотведения.

Расчёт сечения

Для того чтобы выбрать лоток с необходимым сечением, специалисты придумали следующую таблицу. Стоит иметь в виду, что все расчеты имеют только рекомендательный характер и ни в коем случае не являются эталонными.

Обратите внимание, что данная таблица была составлена для определения диаметра труб дождевой канализации, однако для желобов она тоже пригодна.

Поверхностная система водоотвода

Системы дренажа предназначаются главным образом для сбора дождевых и талых вод, а не грунтовых. В дальнейшем они должны осуществлять перенос воды в канализацию, где такая вода пройдет фильтрацию и вернется в природу, например, испарится или сольется в реки. Поверхностный дренаж является обязательным условием при строительстве. По инженерным нормам каждый строительный объект должен еще на этапе планирования оснащаться такой системой.

Системы поверхностного дренажа выпускаются в нескольких конфигурациях, которые выражаются в системах сборки. Таким образом, каждая из систем предназначена для определенного объема воды, величины нагрузок и прочего. Водоотводные лотки используются в линейном поверхностном водоотводе, цель которого – сбор воды в больших объемах. Наиболее успешно этот вид функционирует, когда дело касается асфальтированных площадей, дорожных магистралей и подобного.

Обязательным условием установки подобной системы является уклон. Если местность равнинная, и уклона не имеет, необходимо присмотреться к другим типам.

В некоторых случаях требуется установить пескоуловители, цель которых – сбор мусора, фильтрация песка, крупных частиц, которые в теории могут забить желоба. Их наличие многократно повышает срок служба ливневых стоков.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Составляющие

Если говорить о промышленной ливневой канализации, то она состоит из нескольких элементов.

  • Дождеприемник. Он предназначен для того, чтобы отводить воду с поверхности локально. Для того чтобы мусор, листья и прочее не забивало дождеприемник и остальные элементы, используется сифон. Он служит своеобразной перегородкой. Для сбора мусора предназначается специальная корзина.
  • Дождевой колодец. Служит для транспортировки сточных вод. Сооружается только под конец сборки всей ливневой канализации. Они нужны также в тех случаях, когда необходимо регулярно осушать большие участки грунта за короткий промежуток времени.
  • Лоток. Собственно, то, что мы видим на поверхности: траншея, выполненная из материалов, устойчивых к воздействию воды. Лоток транспортирует воду, перемещая ее с участка.
  • Трубы. Монтируются у дождевых лотков. По этим трубам вода в дальнейшем перемещается в саму канализацию. Трубы располагаются под землей, чтобы не портить общий вид участка.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Инструменты для установки

Для того чтобы установить водоприемные желоба, понадобится купить некоторый инструментарий. Может оказаться, что часть из этих инструментов у вас уже имеется, за другим же придется отправиться в магазин спецтехники. В любом случае инструменты нельзя назвать дефицитными – их можно найти в любом крупном строительном гипермаркете.

  • Лопата. Она послужит для того, чтобы сделать траншею под лоток. Следите за тем, чтобы насадка была остро заточена. Это значительным образом облегчит работы.
  • Ведра. Желательно иметь как минимум два ведра. Они пригодятся для транспортировки песка к месту монтажа.
  • Бетономешалка. В некоторых случаях хозяева решают прочно закрепить желоб на месте при помощи бетона. В этих случаях его перемешивать лучше не вручную, а с помощью специальной машины. Тогда бетон получится однородным и ляжет равномерно.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?
  • Ножовка. С помощью этого нехитрого инструмента предстоит распиливать детали. В зависимости от того, из какого материала изготовлен водосток, вам потребуется ножовка определенного вида: по металлу, способная пилить бетон и так далее.
  • Молоток. Он нужен для скрепления деталей друг с другом, подгонки форм и просто утрамбовывания лотка на своем месте.
  • Пила или болгарка. Если выбран желоб из металла, то приобретите алмазную пилу или алмазный диск для болгарки, в особенности если имеете дело с прочными металлами, такими как чугун. Тогда проблем с быстрым распиливанием деталей не возникнет.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Технология монтажа

Не имеет смысла рассматривать технологию монтажа в общественных зданиях или на коммерческих объектах, поскольку для таких работ, как правило, нанимают бригаду профессионалов. Совсем другое дело – монтаж на собственном приусадебном участке. Тогда действительно стоит получше изучить работу, чтобы при случае провести установку самостоятельно или сразу увидеть, если ваши рабочие нарушают технологию.

После того как лоток выбран, инструменты приготовлены, необходимо провести некоторые подготовительные работы. К ним относится нанесение разметки на землю. Это делается для того, чтобы четко понимать, где именно будет располагаться водоотвод, какой ширины его можно сделать. Имейте в виду, что лучше всего располагать подобные объекты в низинах, на склонах возвышенностей, если они есть на вашем участке. Тогда вода будет собираться там, а не скапливаться где-нибудь на участке, приводя к вымыванию полезных веществ из грунта.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

И также стоит принять во внимание, какой именно тип подключения лотка был вами выбран. Имеется в виду его подключение к канализации. Выполнять работы необходимо в строго оговоренной последовательности, а подключение выполнять только тогда, когда все детали водостока собраны, скреплены и герметизированы.

Последовательность

Чтобы произвести самостоятельный монтаж водоотводного лотка, воспользуйтесь следующей пошаговой инструкцией.

  • Выройте траншеи под установку лотков. Их должно быть столько же, сколько водоотводов планируется установить. Обратите внимание на размеры выемок, их глубину и ширину: водосточный канал должен полностью там помещаться.
  • Для полноценного монтажа и последующей работы нужно располагать ливневки под углом. Если сделать их на плоскости, то вода будет в них застаиваться, а не стекать куда следует. Уклон сильно колеблется: он может быть метровым, а может быть равен всего лишь 1 см.
  • Траншеи, выкопанные с соблюдением вышеприведенного условия, необходимо хорошо уплотнить. Для этого можно использовать обыкновенный песок, который обладает дренажным эффектом.
  • Обратите особое внимание на следующий пункт, если в ваших планах – установка пластиковых изделий. Здесь одного уплотнения песком недостаточно. Обязательно нужно создать бетонное основание, так как без него прочность полимерного водостока сильно упадет. Короб из бетона делается по форме лотка. Он служит еще и для компенсации температур. В нем пластиковый желоб не будет деформироваться, сжимаясь окружающей землей.
  • Наличие решетки необязательно, но желательно, поскольку это обеспечивает дополнительную защиту. Мусор, листва и прочие крупные предметы не будут попадать в ливневую канализацию, забивая ее. Обратите внимание на правила установки канализации. Ее обязательно нужно располагать на полсантиметра ниже уровня грунта, иначе она будет выступать и мешаться.
  • Чтобы соединить лотки, необходимо вставить один в другой в местах расположения пазов. В дальнейшем нужно хорошо герметизировать стыки. Для этого подойдет силиконовый герметик высокой прочности.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Решетку герметизировать не надо, так как время от времени ее придется демонтировать, чтобы прочистить ливневую канализацию.

Типы подключения

Имеется в виду направление, в котором по лотку должна течь вода. В зависимости от этого рассчитываются пазы. Нельзя располагать канал иным образом, а не как указано на схеме. Кстати, схема расположения самого лотка, а также отдельных его элементов прилагается к каждому отдельному комплекту, поэтому рассмотреть какую-то общую последовательность не получится.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Рекомендации

Специалисты делятся некоторыми рекомендациями относительно того, как наилучшим образом произвести выбор и монтаж ливневых стоков.

  • Обязательно начинайте все работы по установке желоба только после того, как подготовлено бетонное основание. Оно должно быть не тоньше, чем 7-10 см.
  • Тупиковую часть лотка нужно хорошо загерметизировать, приладив к ней торцевую заглушку, входящую в комплект.
  • После установки нужно укрепить стенки лотка. Для этого нужно использовать бетонирование. Если ливневая канализация располагается вдоль дорожки (заасфальтированной или выложенной брусчаткой, плиткой), то бетонировать лоток нужно только со стороны, которая не прилегает к дорожке.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

При проведении всех работ по нарезке желобов помните о технике безопасности: обязательно используйте защитные средства, такие как очки, маска, перчатки.

  • Торцевая заглушка понадобится не только для оформления «начала» желоба, но и для его «конца». Важно очень хорошо герметизировать лоток в этом месте, чтобы не допустить протечек и попадания воды на участок.
  • Установка решетки должна проводиться сразу после того, как лоток укреплен бетоном. Устанавливать решетку на застывший бетон может быть проблематично.
  • В конце присыпьте бетон грунтом и утрамбуйте, чтобы скрыть места укрепления.

О том, как установить водоотводный лоток на брусчатку, смотрите в следующем видео.

Монтаж водоотводных лотков

Любое здание, построенное в нашей средней полосе, неминуемо сталкивается с капризами и непредсказуемостью российской погоды. Владельцу частного дома или промышленного объекта одинаково важно учитывать возможные последствия тех зачастую неприятных сюрпризов, которые ему и его строению непременно принесет внезапное изменение погодных условий, которое в последние годы часто не зависит от сезона года и может быть поистине неожиданным. Каждому из нас нетрудно представить себе затяжные дожди в январе, резкие похолодания в мае или неожиданные осадки в середине июля. Если Вы хотите сохранить Ваше строение в порядке и продлить срок его службы до максимально возможного, Вы знаете о том, что необходимо заботиться обо всех нюансах правильного строительства и ухода за территорией, на которой возведено здание. Один из значимых моментов такой деятельности – это монтаж поверхностного водоотвода, включающий в себя монтаж водоотводных лотков.

Не хотите вникать в особенности монтажа?
ГК АЗИМУТ предоставляет следующие виды монтажных работ под ключ:

Монтаж пластиковых лотков

Схема установки лотков пластиковых

Схема стыковки лотков пластиковых с пескоуловителем и канализационными трубами.

Лотки пластиковые устанавливаются поэтапно в следующем порядке:
  • подготавливается траншея в соответствии со схемой, в месте, где будет устанавливаться лоток;
  • делается бетонная «подушка» путем укладывания бетона равномерными слоями по дну траншеи;
  • пластиковые лотки располагаются в траншее по центру;
  • скаты бетонируются для придания системе устойчивости.

Пластиковые водоотводные лотки соединяются между собой методом стыка «папа-мама». Для этого с одной стороны лотка есть шпунт, а с другой – паз. Чтобы существенно увеличить гарантийный срок пластиковых лотков, стыки герметизируются.

Чтобы закрепить решетку к пластиковому лотку, необходимо:
  • установить крепеж лотка с решеткой в лоток, открутив от нее болт;
  • продеть болт в отверстие, находящийся на решетке;
  • до упора, жестко закрепить болт, проверив надежность монтажа;
  • штампованная решетка крепится внатяг: отгибаются замки, находящиеся по краям решетки, решетка закрепляется в лоток.

Чтобы выполнить боковое соединение, нужно сделать небольшое отверстие в боковой стенке лотка, согласно обозначенному стыковочному узлу, соединить лотки под прямым углом, герметизировать и заглушить.

Достоинств у пластиковых лотков гораздо больше чем недостатков.

Основными преимуществами является:
  • пропускная способность
  • гладкие стенки не покрываются наростами, за которые с течением времени может цепляться и накапливаться мусор;
  • долговечность, которая вызвана стойкостью к нагрузкам, химическим веществам, перепадам температур
  • легкий вес, что облегчает транспортировку и установку такой системы;
  • присутствие стыковочных узлов дает возможность варьировать при состыковке с канализационной трубой;
  • монтаж настолько примитивен, что с ним может справиться один человек без специального образования и специфического или дорогого оборудования; обширная зона применения–от интенсивных зон с большим количеством пешеходов до небольших дворовых площадок.



Недостатками пластиковых лотков является:
  • ненадежность при температуре ниже нуля;
  • пластик может лопнуть при сильном морозе или из-за веса проезжающего транспорта;
  • возможные деформации с течением времени из-за разного коэффициента расширения пластика и бетона.
  • ластиковый лоток со временем может выпасть из бетонной траншеи;
  • из-за легкости пластика его необходимо прижимать при соединении с бетоном, что требует дополнительных усилий.



Монтаж бетонных лотков

Схема установки лотков бетонных в асфальт.

Схема установки лотков бетонных в бетон.

Схема установки лотков бетонных в плитку.



  • Бетонные лотки монтируются в канаву на бетонной основе в асфальт, бетон или в плитку. Толщина бетона зависит от класса нагрузки. Основа, как правило, делается из бетона В25.
  • Крепление боков выполняется в виде откосов. Ширина откосов также зависит от класса нагрузки.
  • Правильное углубление бетонных лотков проверяется следующим образом: после окончания установки крайняя точка на решетке должна быть на 4 мм ниже точки дороги. Бетонные лотки соединяются между собой и герметизируются. Если дренаж соединяется под углом, бетонный лоток и решетка распиливаются.
  • При монтаже бетонных лотков нельзя забывать о температурных швах.
  • Соединение бетонных лотков проводится через пескоуловитель при помощи трубы 100-160мм или при помощи вертикального патрубка, установленного на дне лотка.

Достоинства бетонных лотков очевидны– надежность и простота, особая износоустойчивость.

Следует отметить, что сфера применения бетонных лотков особенно эффективна в России в связи с ее особыми климатическими условиями.





Бетонные лотки выдерживают сильные температурные перегрузки и сохраняют свою функциональность. Кроме того, многие бетонные желоба и лотки устойчивы к различным механическим нагрузкам. Современные бетонные лотки изготавливают специальным методом вибропрессования, для улучшения класса изделия, повышение его износоустойчивости добавляют металлические вставки. Некоторые изделия изготавливают из фибробетона, бетона, соединенного со стекловолокном, к характеристике которого можно отнести повышенную ударопрочность. Немаловажным фактором бетонных лотков является их правильная установка и грамотная сфера применения. Так, существуют бетонные лотки общего назначения, класса С, сечением 100, нагрузкой до двадцати тонн.

Для передвижения грузового транспорта необходим более мощный дренаж, для него изготавливаются бетонные лотки суперкласса для максимальной нагрузки.

Единственный недостаток среднестатистического бетонного лотка – это его небольшая прочность при ударе, особенно эта характеристика имеет большое значение при транспортировке. Как было сказано выше, для особого вида работ изготавливают особо прочный бетон, лотки из которого применяются на взлетных полосах, в промышленности.

Таким образом, при установке бетонного лотка необходима помощь специалиста, который поможет разобраться в классе бетона, необходимого для конкретного дренажа и грамотно установить его.

Поверхностный водоотвод – это система оборудования, предназначенного для сбора жидкости, остающейся на поверхности земли после выпадения осадков и дальнейшего отвода её в систему канализации и дренажа. Монтаж поверхностного водоотвода является функциональным дополнением для традиционных глубинных дренажных систем. Обычные дренажные трубы решают вопрос с водой и осадками, уже попавшими в землю, а поверхностный водоотвод избавляет Ваш участок от луж и потоков осадков, которые задерживаются на поверхности земли. Такая система необходима каждому современному строению. Она одинаково важна для жителей частных домов, оберегающих свой участок от грязи и для владельцев промышленных территорий, которые стремятся обеспечить аккуратный и экологичный вид своих предприятий.

Наша Компания предлагает Вам свои услуги по выбору, продаже оборудования и организации монтажа водоотведения на территории Вашего участка. Мы работаем как с корпоративными, так и с частными клиентами. Большой ассортимент оборудования, профессиональный штат сотрудников и значительный опыт работы позволяют нашей компании одинаково успешно реализовывать заказы любого объема – от оснащения поверхностным водоотводом территории загородного дома, до обеспечения функционального водоотведения для территории большого предприятия. Мы заинтересованы в каждом из своих заказчиков. Поэтому всегда гарантируем нашим клиентам качественные водоотводы, монтаж которых будет завершен в максимально короткое время. При этом мы стремимся сохранить привлекательные цены для своих заказчиков. Качественная работа по доступной цене – это профиль нашей фирмы.

Мы осуществляем работы по монтажу водоотведения на территории Москвы и Московской области. По дополнительной договоренности с клиентом наши сотрудники также осуществят выездные работы на территории других регионов, расположенных близко к Московской области. Мы гарантируем Вам оперативную работу. От нашей компании Вы получите полный спектр услуг – от выбора оборудования до его установки. При этом работа с одной организацией поможет Вам существенно сэкономить время, потраченное на организацию предварительных мероприятий, предшествующих непосредственно установке оборудования.



Мы работаем только с качественным оборудованием, прошедшим сертификацию. Водоотводы, монтаж которых наша фирма предлагает своим заказчикам, соответствуют всем стандартам качества. Водоотводные лотки, составляющие основу системы поверхностного водоотведения, изготовлены из высококачественных современных материалов, обеспечивающих данным изделиям высокую надежность и особую прочность.

Установка лотков водоотводных во многом зависит от качества самого оборудования. Лотки, которые использует наша фирма, гарантированно выдержат резкие перепады температур, большие объемы вод и прочие нагрузки. При этом срок службы водоотводных лотков остается неизменно долгим.



Установка лотков водоотводных производится высокопрофессиональными специалистами, имеющими большой опыт работы, поэтому срок проведения работ всегда максимально оперативный. При этом качество монтажа водоотводных лотков гарантированно сохраняется.



Заказать работы по монтажу водоотводной системы

Наша Компания предоставляет дополнительную скидку на материалы для дренажа и гарантию при условии проведения монтажных работ нашими специалистами.

Основные товары, применяемые при монтаже водоотводной системы

Практика водоотвода: поверхностный и глубинный дренаж

Выбор и монтаж системы поверхностного дренажа

Система поверхностного дренажа по сути представляет собой сеть неглубоких каналов и закопанных на небольшую (30–50 см) глубину труб, отводящих воду с поверхности грунта в ливневую канализацию, а при её отсутствии — в придорожную канаву, реку, на пониженный рельеф или в специальный колодец. Подобная сеть помогает избавиться от луж после таяния снега и сильных дождей, предотвращает смывание плодородного слоя, повреждение отмостки и фундамента потоками воды, льющейся с крыши дома. При её наличии на участке осенью может снизиться уровень грунтовых вод, а значит, уменьшится морозное пучение грунта.

Дождеприёмники устанавливают до сооружения отмостки.

На фото:

  • Дождеприёмники устанавливают до сооружения отмостки (а).
  • Их подключают к дренажной сети с помощью пластиковых труб (б).
  • Если расчёт пропускной способности системы сделан верно, в дождь ёмкости не переполнятся (в).

Точки и линии

Различают точечный и линейный дренаж:
  1. Первый представляет собой заглублённые накопительные ёмкости (дождеприёмники), вода из которых отводится по подземным трубам. Дождеприёмники чаще всего располагают под водостоками крыши, а также переливными патрубками системы водоснабжения, реже — в местах, где из-за особенностей рельефа возможно локальное скопление воды.
  2. Линейные системы состоят из каналов, уложенных заподлицо с поверхностью грунта, и предназначены для сбора воды с дворовых площадок, дорог и дорожек, которым придают небольшой уклон в сторону водоприёмников.

Раньше для линейного дренажа на дачном участке выкапывали канавки глубиной 20–30 см, заполняли их крупным гравием или укладывали в них асбестоцементные желоба. Для локального отвода воды использовали асбестоцементные и керамические трубы. Но гравийная система служила недолго: после двух-трёх сезонов, особенно на неблагополучных почвах, она засорялась частицами ила и глины. А асбестовые каналы и трубы очень трудно было герметично стыковать.

Элементы дренажных систем
Элементы дренажных систем: водоотводные лотки (а), коммуникационный лоток с водоотводной трубой (б), дождеприёмник (в)

Сегодня рынок предлагает широкий выбор дренажных лотков с решётчатыми крышками, поддонов, дождеприёмников, пескоуловителей (последние предохраняют систему от засорения) и других комплектующих. Система из готовых модулей с герметичными стыками удобна в монтаже и эксплуатации и не портит вид участка, а порой даже служит своеобразным декором.

Дренажные каналы

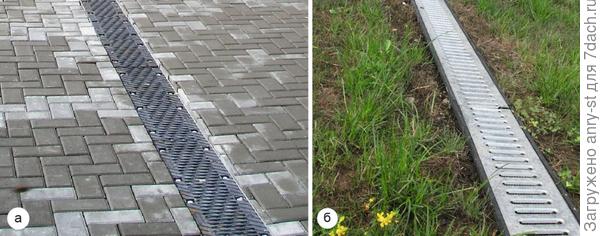

Дренажные каналы прокладывают в зонах с дорожным покрытием (а), но когда их используют для отвода воды вместо труб, лотки просто вкапывают в грунт (б)

Выбираем материал

В наши дни главные элементы дренажной системы — водоотводящие лотки и дождеприёмники — производят из бетона (методом вибропрессования), полимербетона, полимерных композитов (полимерных смол с различными наполнителями) и пластика (главным образом полипропилена). Перечисленные материалы, кроме пластика, стоят довольно дорого, к тому же для монтажа бетонных лотков потребуется подъёмная техника. Поэтому чаще всего на дачном участке используют пластиковые детали: прочные, морозостойкие и рассчитанные как минимум на 10 лет эксплуатации. Они имеют пазогребневое соединение, не требующее дополнительной герметизации при монтаже.

Обычно вода из дренажных каналов отводится по трубам
Обычно вода из дренажных каналов отводится по трубам, но иногда есть возможность сделать излив прямо на грунт, укреплённый слоем крупного щебня, или в открытый водоём

Лотки закрывают решётками — пластиковыми, из оцинкованной или нержавеющей стали или чугуна. Срок службы решёток из нержавейки — более 20 лет, чугуна — 50 лет, а вот у оцинкованных изделий всего 7–10 лет. Выбор цветов готовых решёток невелик — стальной, чёрный, серый и коричневый. Самостоятельно красить решётки не стоит: в условиях уличной эксплуатации эмалевое покрытие очень быстро начнёт сходить с них.

Для точечного водосбора иногда используют поддоны с перфорированными стенками
Для точечного водосбора иногда используют поддоны с перфорированными стенками (а, б, в). С их помощью можно дренировать, например, дорожки из гравия. Ячеистые решётки из нержавеющей стали (г) рассчитаны на значительную нагрузку

Рёбра на стенках и днище лотков нужны для прочного сцепления с фундаментом
Рёбра на стенках и днище лотков нужны для прочного сцепления с фундаментом

Точный расчёт

При выборе элементов дренажной системы важно учитывать внешнюю механическую нагрузку на неё. Многие производители пользуются европейской нормой EN 1433, разделяющей изделия на шесть классов в зависимости от максимально допустимой нагрузки. В частном строительстве используют в основном продукцию трёх первых классов — A15, B125 и C250 (числа после букв означают испытательную нагрузку в ньютонах). Изделия класса A15 рассчитаны на пешеходные зоны, класса В125 и С250 — на автомобильные въезды. Заметим, что пластиковым лоткам может быть присвоен класс C250 и даже выше, то есть они вполне способны выдержать вес грузового автомобиля (разумеется, только при соответствующем способе монтажа). А вот пластиковые решётки могут быть установлены только в пешеходных зонах. Стальные крышки подойдут для дворовых и садовых площадок, пешеходных дорожек, а при толщине металла более 1,2 мм — и для подъездной аллеи (но учтите, что колёса самосвала неизбежно повредят их). Изделия из чугуна рассчитаны на проезд гружёного самосвала.

Водосборник с двумя вариантами подключения трубы
Водосборник с двумя вариантами подключения трубы (а), лоток с решёткой (б) и щелевой лоток (в)

При подборе сечения лотков, труб и накопителей желательно провести гидравлический расчёт. Его могут бесплатно выполнить для вас специалисты компаний, предлагающих комплектующие для дренажных систем. Проектировать сеть каналов и труб лучше с хорошим запасом их пропускной способности.

Стоимость комплектующих для устройства дренажных каналов
(при сечении 140х70 мм)

Стоимость комплектующих для устройства дренажных каналов
Стоимость комплектующих для устройства дренажных каналов

Грамотный монтаж

Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий. Иначе она обойдётся дороже из-за частичного разрушения дорожных покрытий, повреждения цветников и газонов. Нельзя будет правильно организовать разуклонку площадок, а значит, протяжённость каналов придётся увеличить. Работы по монтажу начинают с разметки. Каналам нужно придать уклон приблизительно в 1 % в сторону излива; их крышки должны быть расположены заподлицо с дренируемой поверхностью, поэтому уровень прокладки обозначают с помощью колышков и натянутого между ними шнура. Затем приступают к сооружению фундамента под лотки и ёмкости (если последние просто вкопать в землю, они могут не выдержать нагрузок). Фундамент выполняют в виде железобетонной ленты шириной 20–30 см и высотой 22–35 см, причём лучше сделать её с уширенной подошвой, чтобы избежать вертикальных подвижек. Лотки вдавливают в жидкий бетон, соединяя так, чтобы шпунт смотрел в сторону излива. Начинают с того лотка, который расположен ближе к нижней отметке трассы. Трубы точечного водосбора прокладывают в траншеях на выравнивающей песчаной подушке. В местах поворота лотков, а также стыковки лотков и дождеприёмников с подземными трубами устанавливают пескоуловители.

Схема установки дренажного лотка
1 — дорожная плитка;
2 — песчаная подушка;
3 — лоток;
4 — гравийная подсыпка;
5 — фундамент;
6 — грунт.
Схема установки дренажного лотка
Схема установки дренажного лотка

Чтобы было чисто

В систему поверхностного дренажа неизбежно попадают грязь и песок, мусор и опавшие листья. Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год — после весеннего паводка и в сентябре — октябре. Раз в 2–3 года имеет смысл проводить генеральную уборку всей системы. При этом демонтируют решётки, удаляют грязь из лотков, подземные трубы промывают мощной струёй воды, чистят водосборный колодец. Если в трубе всё же образовалась пробка из ила и листьев, то для её ликвидации используют металлический трос.

Чтобы избежать серьёзных засоров, нужно промывать
пескоуловители как минимум 2 раза в год
Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год

Типичные ошибки при устройстве дренажа

  1. Лотки установлены без бетонной подушки. Зимой их, скорее всего, выдавит из земли силами морозного пучения.
  2. Лотки уложены без уклона или с контруклоном. Вода при похолодании замёрзнет, что может привести к появлению трещин в стенках каналов.
  3. Борт лотка возвышается над дренируемой поверхностью. Вода не будет поступать в лоток и, найдя обходные пути, образует лужи и размоет почву.
  4. Нет пескоуловителей. Подземные трубы быстро засоряются, а их прочистка — дело трудоёмкое и хлопотное.

Система водостока с крыши должна быть дополнена точечным водоотводом
Система водостока с крыши должна быть дополнена точечным водоотводом. Иначе она оказывается почти бесполезной. Канал, расположенный выше прилегающих поверхностей, практически не собирает воду. Причина в том, что решётки установили не до, а после того, как был уложен материал мощения — камень.

Глубинный дренаж

В низинах, на заболоченных участках поверхностный дренаж необходимо сочетать с глубинным. Сооружение последнего обойдётся недёшево, но во многих случаях это единственное средство сделать участок земли пригодным для строительства и садоводства. Глубинный дренаж — это система перфорированных труб (дрен) диаметром 100–200 мм, прокладываемых на глубине 0,5–1,6 м под уклоном к точке водосбора (но ни в коем случае не ниже водоупорных пластов). Обычно обходятся одной-двумя петлями таких дрен по периметру дома. Их помещают внутрь фильтра, состоящего из слоя геотекстиля и пескогравийной отсыпки. Чтобы мелкие частицы ила, проникшие сквозь фильтр, не засорили систему, на поворотах и в местах соединения труб устраивают колодцы-отстойники глубиной 40–60 см, если считать от оси дрен. А в нижней точке системы располагают водосборный колодец, воду из которого выкачивают на рельеф или в канализацию с помощью автоматического дренажного насоса.
Глубинный дренаж
Глубинный дренаж устраивают на ранней стадии освоения участка и в любом случае до начала ландшафтных работ

 Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий
Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий

Подробнее об устройстве такой системы водоотвода вы можете прочесть в статье Дренажные системы на дачном участке: глубинный дренаж.

Читайте также:


Материал подготовил Владимир Григорьев.
Фото: Doorhan, Hauraton, «ГидроГрупп», «Стандартпарк», «Аквастрит», «ВВ-Парк», В. Ковалёв /Burda Media, В. Григорьев /Burda Media.

Инструкция по монтажу лотков водоотводных пластиковых.

Монтаж водоотводных пластиковых лотков систем поверхностного водоотвода.

1. Подбор лотков по классам нагрузок.

    Составные элементы системы дождевой канализации следует выбирать в соответствии с классом нагрузок (табл. №1). Неправильный подбор водоотводных лотков и решёток водоприёмных может привести к выходу из строя элементов поверхностного водоотвода



Таблица 1 – Классы нагрузок и области применения продукции.

    Глубину и ширину канализационных лотков и пескоуловителей необходимо подобрать исходя из максимальной Вашей финансовой возможности т.е по принципу если есть куда рыть — лучше брать глубокие лотки глубиной 200-300 мм. Гидравлический расчёт для наших климатических зон (побережье Краснодарского края) не действует. Происходит несколько раз в год выпад аномальных дождевых осадков, с которыми ливневая система не справляется. Особое внимание необходимо при выборе лотков используемых при установке перед воротами подземных гаражей, паркингов, этажей зданий. Необходимо использовать лотки максимальной ширины 260-415 мм с ячеистой чугунной решёткой или сварной оцинкованной решёткой. Ячеистая структура решётки завихряет поток дождевой воды, не давая пройти по наклонной плоскости в помещение.

Где использовать лотки серии NormaPlastik и ProfiPlastik?

    Серия желоба водостока NormaPlastik используется на автодорогах II – V категории согласно СНиП 2.05.02–85 «АВТОМОБИЛЬНЫЕ ДОРОГИ». Там где происходит интенсивный переезд и съезд автотранспорта, где каналы воспринимают повышенные динамические нагрузки, вызванные торможением и разворотом автотранспорта (автодорога I категории) необходимо применять лотки серии ProfiPlastik (рис. 1).



Рис. 1 – Участок дороги с переездом линии водоотвода

2. Монтаж системы поверхностного водоотвода.

    Есть два варианта укладки поверхностного водоотвода в придомовых территориях.

Первый: После укладки тротуарной плитки, брусчатки при соблюдении уклонов.

  • производится разбивка трассы системы водоотведения от начала отвода воды до выпуска в ливневую канализацию;
  • разметка двух линий реза плитки с учётом добавления 1см. (по 5 мм к стороне) к ширине лотка для свободной дальнейшей установки в траншею;
  • прорез «болгаркой» с алмазным кругом плитки на всю глубину;
  • выемка отрезанной плитки и выбор грунта; — монтаж водоотводных лотков с прикрученными водоотводными решётками на раствор;
  • заделка швов кладочным раствором или плиточным клеем.

    Плюсы: трассу можно вести не привязываясь к рисунку и направлению плитки, эстетический вид обрезанных маленьких частей плитки, сопряжение всех элементов.

    Минус: повторение мощённой поверхности. Если поверхность с волнами, то прямолинейный лоток проявит «косяк» укладки плитки.

Второй: До укладки тротуарной плитки (См. п.2.1)

2.1 Подготовительные работы:

  • производится разбивка трассы системы водоотведения от начала отвода воды до выпуска в ливневую канализацию;
  • производится разметка мест установки начала и конца водоотводных лотков дождеприёмников, пескоуловителей, сборных колодцев;
  • выбирается с учётом поверхности один уклон или несколько уклонов прокладки трассы;
  • определяется в каком месте лотка будет подсоединяться канализационная труба т.е. заблаговременно необходимо уложить трубу до земельных работ.

2.2 Основные работы:

  • производится уплотнение траншеи с коэффициентом уплотнения Купл1 на глубину 200мм.;
  • для лотков ProfiPlastik заливается бетон на уплотнённый грунт. Желательно установить две арматуры D8-10. Как основание наберёт 30% от прочности на него допускается монтаж лотков;
  • на придомовых территориях монтаж лотков рекомендуется начинать с высокой точки трассы и отводов труб с крыш. На автодорогах монтаж лотков и пескоуловителей рекомендуется начинать с мест соединения с канализационными трубами;
  • монтаж лотков необходимо производить в собранном виде с установленной водоприемной решёткой, что бы при заливке бетонной обоймы не сдавить лоток. Лотки необходимо укладывать по направлению движения воды в соответствии со стрелкой указанной на лотке;
  • по натянутой леске с минимальным уклоном 3 мм. на 1 п.м. лотки укладываются на бетон или раствор. После монтажа оставляют на набор прочности бетонной смеси;
  • в зависимости от выбранного покрытия, высоты и материала производится послойная заливка бетонной обоймы. Желательно по бокам бетонной обоймы заложить арматуру D8-10. В случае полной заливки желательно использовать цветную смесь в тон с рядом уложенным материалом. Варианты цветных смесей с использованием цветных пигментов можно ознакомиться ЗДЕСЬ. Обязательно необходимо пробить смесью пазухи под верхней планкой лотка где прилегает водоотводная решётка;
  • стыковочные швы пластиковых лотков необходимо заполнять герметиком с коэффициентом эластичности 200% по инструкции изготовителя герметиков;
  • в местах сопряжения лотков с бетонным или асфальтобетонным покрытием необходимо обеспечить гидроизоляционный шов;
  • при монтаже пластиковых лотков любое финишное покрытие должно быть выше на 3-5 мм. решётки. При укладке плитки или брусчатки необходимо обеспечить деформационный шов в 10 мм.

Пример использования цветного бетона (чёрный цвет) в тон финишного покрытия (в данном примере асфальтовое покрытие):

Монтаж пластиковых лотков с бетонным и асфальтобетонным покрытием или тротуарной плиткой или брусчаткой

Примеры технических решений монтажа водоотводного лотка:



Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием, класс нагрузки А15-Е600



Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием и тротуарной плиткой или брусчаткой, класс нагрузки А15-С250

H – высота лотка В – ширина лотка Х и Z – параметры бетонной обоймы из таблицы 2 H – высота тротуарной плитки или брусчатки



Таблица 2 – Характеристики бетонной обоймы



Устройство бетонной обоймы лотка с любым покрытием и дорожным бордюром, класс нагрузки А15-Е600



Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием, высокий класс нагрузки D400-Е600



2.3 Возможное соединение лотков под разными углами.

    В корпусе лотков предусмотрены заглушённые штатные места для соединения лотков типа Г (угол 90 град.) и типа Т (угол 90 град.). Резка лотков производится специально подобранным в зависимости от материала решётки инструментом. Углы лотков заглушаются соответствующими заглушками. Все сопрягаемые швы чеканятся раствором и герметизируют.



Пример стыковки лотков типа Г и Т



Пример стыковки распиленных лотков под разный угол

Если Вам понравилась статья, то мы будем признательны если Вы поделитесь на своих страницах в социальных сетях !

Монтаж водоотводных лотков: инженерные сети

Водоотвод на мостах магистрали 4-го транспортного кольца выполнялось в соответствии с (ППР) разработанной компанией Теплоогнезащита.

Организация работы по монтажу отвода воды с магистрали:

Монтажные работы выполнять в соответствии с комплектами рабочих чертежей разработанными ОАО «Гипротрансмост»

Все работы по установке водоотводных лотков выполнялись в соответствии с утвержденным Календарным планом.

Для организации объезда участка полосы движения, на котором ведутся монтажные работы требуется установить соответствующие дорожные знаки, ограждающие конструкции и сигнальное оборудование по ГОСТ Р52289-2004:

  • барьер дорожный
  • фонарь сигнальный
  • импульсная дорожная стрелка
  • знак дорожный 1.34.2
  • знак дорожный круг 3
  • знак дорожный треугольник 3

Производство водоотводных лотков из нержавейки 08Х18Н10

Производство нержавеющих водоотводных лотков делится на несколько этапов:

  • Покупка листов стали 08Х18Н10 или его аналога AISI 304 габаритами 1х2 метра толщина 2мм
  • Масса одного листа равна 32кг
  • Покупка уголков 63х63х5 длинной 1,92 метра
  • Масса одного уголка равна 9,23кг. Уголки устанавливаются с обоих сторон лотка
  • Сверловка листов стали в соответствии с чертежами, а затем вальцовка — превращение листа в лоток
  • Сверловка уголков в соответствии с чертежами
  • На уголки требуется нанести горячее цинкование 120 микрон
  • Объединить лоток и уголок

Фото производства лотков из нержавейки

Нержавеющая сталь марки 08Х18Н10 аналогом которой является AISI 304 представляет собой основной сорт в семействе нержавеющих сталей и содержит минимум 18 % Cr и 10 % Ni. Такое содержание Cr обеспечивает формирование на поверхности оксидного слоя, что придает стали устойчивость к воздействию разнообразных химических веществ. Также данное соотношение элементов в составе сплава позволяет ему проявлять антиферромагнетические свойства.

Монтаж лотков осуществлялся с передвижной мостовой платформы ПГММ7-УНВ, опирающуюся на проезжую часть эстакады, позволяя обслуживать под мостовое пространство. Передвижение мостовой платформы осуществляется с помощью электролебедки.

Фото платформы ПГММ7-УНВ

Спуск водоотводных лотков к месту монтажа осуществляется с помощью ручной барабанной лебедки «ДИНА» грузоподъемностью 250

Каждый лоток крепится 2-х шпильках закрепленных на анкерах которые залиты герметиком «Сазиласт 53» который противостоит коррозии как анкера, так и шпильки, так же в уголке выполнены дополнительные 2 отверстия которые являются запасными, на случай если при сверловке моста мастер попадет в арматуру.

Монтаж водоотводных лотков выполняется с соблюдением следующей последовательности:

  • Разметка поверхности плиты пролетного строения под установку анкеров.
  • Сверление по разметочным точкам отверстия ∅10 глубиной 60 — 80 мм
  • Часть анкера, устанавливаемую в бетон, покрывали герметиком «Сазиласт 53»
  • Установка анкеров HSA M10x98/35/25 HILTI в подготовленные отверстия, оставляя на поверхности резьбовую часть длиной 20…35 мм.
  • Установка шайбу и закрутить гайку анкера.
  • На выступающую резьбу анкера прикручивали шестигранные муфты М10х30 приблизительно на половину резьбы муфты.
  • В оставшуюся часть резьбы вкручивали до упора шпильки АМ10х500 HILTI. Далее требовалось законтрить муфту гайкой М10, навинчивая её на шпильку вплотную к муфте.
  • Устанавливали по краям лотка уголок 63х5 через имеющиеся в них отверстия при помощи болтов М12х25, шайб 12 и гаек М12 согласно чертежу.
  • Подвешивание лотка на шпильки через отверстия в горизонтальной полке уголка лотка.
  • Далее оставалось только закрутить гайки М10 на шпильки, фиксируя лоток в проектное положение, и законтрить положение лотка, установив дополнительную гайку М10 на каждую шпильку.
  • Лотки устанавливались вдоль проектной линии с нахлёстом между собой в 15…30 мм.
  • Стык лотков проваривали при помощи аргонодуговой сварки по ГОСТ 14771-76.
  • Вдоль вертикальных осей опор эстакады установили лотки с нижней отводной вварной трубой ∅150 и длиной 200 мм для подсоединения полиэтиленовых сточных труб через проходную воронку.

Водоотводные лотки с эстакады

Водоотводные лотки пластиковые и бетонные с решеткой: установка, конструкция и монтаж

Водоотводные лотки – пластиковые, бетонные или чугунные – используются в процессе строительства дренажных систем поверхностного типа. Причем в таких системах лоток «работает» как водосборный канал, улавливающий сточные воды. Поэтому его монтируют и у дорожного бордюра, и под сточной трубой, и у торца кольцевой отмостки.

И в данной статье мы рассмотрим типовые разновидности лотков, дополняя обзор сортамента рекомендациями по применению таких водосборников в линейных водоотводах.

Водоотводные лотки

Водоотводные лотки

Типовая конструкция водоотводного лотка

Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.

Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:

Виды лотка

Виды лотка

  • Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение  М – монтируют на подсыпку, и оснащается собственным фундаментом).
  • Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
  • Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
  • Лоток бордюрный – щелевой желоб с Г-образным  выступом в верхней части, «прикрывающим» щель в корпусе лотка.

Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек. Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.

Сортамент водоотводных лотков

Лотки водоотводные ACO GALA G 100

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые  лотки производят из  термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун)  или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Пластиковый водоотводный лоток

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

  • Длина – один метр.
  • Ширина – от 0,14 до 0,5 метра.
  • Высота – от 0,06 до 0,79 метра.
  • Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

Лоток водоотводный бетонный с решеткой щелевой чугунной

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

  • Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
  • Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
  • Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

  • Максимальная длина – 500 миллиметров
  • Наибольшая ширина – 200 миллиметров.
  • Толщина решетки – не менее 50 миллиметров.
  • Пропускное отверстие – не менее DN100.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

Схема монтажа водоотводного лотка

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

Водоотводные лотки с разной пропускной способностью

  • Во-первых, подбираете лоток по пропускной способности, исходя из среднемесячной нормы осадков, увеличенной на 25 процентов.

  • Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
  • В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
  • В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
  • В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
  • В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
  • В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Линейный водоотвод из водоотводных лотков

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Линейный водоотвод из водоотводных лотков

Линейный водоотвод из водоотводных лотков

  • Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
  • После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
  • По пропускному диаметру определяют модель и внешние габариты водовода.
  • На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
  • На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
  • Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
  • После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.

Технология укладки ливневых лотков. Монтаж водоотводных лотков и схема установки водоотвода. Виды бетонных лотков

Для обустройства водоотведения с различных территорий используются водоотводные лотки. Они могут быть изготовлены из пластика, бетона или полимербетона. Лотки водоотводные бетонные применяются для отведения дождевой воды от автомобильных и железных дорог, на территории промышленных предприятий, автозаправочных станций и так далее.

Стандартный воздухозаборник. Другими особенностями являются возможность установки до 75 метров труб, рекуперации хладагента, спиральных компрессоров по всему диапазону и установки с различными размерами труб, что-то принципиально, когда у нас есть предварительная установка, которая не адаптируется к техническим характеристикам машины.

Серия каналов Зубадан состоит из. От 4 до 10 дней Сложность: Промежуточная. . Алюминий — отличный материал для работы с водой, поскольку он не ржавеет. Его окисление создает тонкий белый слой на его поверхности, а не разрушает материал, как и большинство других металлов. Поэтому установка алюминиевого рельса обеспечит долговечность и лучшую экономическую выгоду, так как срок службы материала будет намного выше, чем у конкурентов.

Виды бетонных лотков

Бетонные лотки изготавливаются методом прессования исходного материала, что придает дополнительную прочность изделию. В некоторых случаях, для придания дополнительной прочности, к бетону добавляются частицы металла. Железобетонные лотки водоотводные имеют более высокую стоимость, чем изделия из обычного бетона. Поэтому они применяются исключительно в тех случаях, где требуется повышенная прочность .

Устройство и основные характеристики

Оцинкованные стальные рельсы являются более дешевыми вариантами, чем алюминиевые, и они также обеспечивают некоторую защиту от окисления из-за цинка на его поверхности. Однако его недостатком является тот факт, что эта защита должна время от времени подкрепляться, представляя несколько меньшую эффективность.

Поэтапная установка рельсов

Первоначальный процесс установки водостоков — это измерение структур и определение направления потока воды. Для этого просто наблюдайте за кровлей вашей крыши и измерьте с помощью соответствующих инструментов, все комплименты пределов крыши, где позже будут установлены желоба. Затем необходимо определить местоположение сопла, то есть там, где будет установлена ​​труба, которая будет сливать воду с крыши на землю. Наиболее рекомендуемыми местами для установки форсунок являются места, где нет пешеходного потока и вблизи стоков или других систем потока. После определения необходимо будет отрезать обрезку к желобу, и такая отделка обычно выполняется с двумя миллиметрами на метр. Вскоре начинается процесс маркировки опор, которые будут иметь функцию поддержки желоба. Скобки варьируются в зависимости от типа дорожки, но рекомендуемое расстояние между ними составляет от 50 сантиметров до 1 метра. Помните, что это не правило, а рекомендация, и могут быть расхождения между показанными здесь мерами и мерами, определяемыми ответственным профессионалом. Затем установите опоры, которые получат желоб. Важно, чтобы использовались специальные материалы для крепления, такие как болты, втулки типа стены и опоры, которые достаточно прочны, чтобы выдерживать поток воды. Отверстия должны быть сделаны на стене с помощью сверла для установки втулок, а затем кронштейны будут закреплены винтами. Затем поправки должны быть сделаны, когда это необходимо. В некоторых типах желобов сплайсинг может быть ненужным, но в случае присутствия важно правильно их выполнять. Поэтому в соответствии с направлением обрезки перекрывайте детали так, чтобы поток воды не попадал непосредственно на шов, потому что со временем контакт с водой может нарушить соединение и повредить желоб. Затем установите водосточные желоба и аксессуары. При правильном приготовлении просто установите желоб в соответствующее место, удерживая его наиболее удобным способом, в зависимости от типа желоба. Также установите принадлежности для материалов, чтобы вся система была готова к работе в конце этого шага. И, наконец, завершение службы. Постоянный поток воды может привести к повреждению структуры, и это естественно. Чтобы свести к минимуму последствия, вы можете использовать продукты для защиты водостоков в зависимости от типа водосточного желоба. Обратитесь к поставщику и спросите о подходящих мерах для вашего типа желоба.

Часто задаваемые вопросы о желобах
Корыта представляют собой структуры, установленные на краю крыши, чтобы довести поток дождевой воды до более удобного места, принося потребителю ряд преимуществ и удобств.

Классифицировать лотки для ливневой канализации бетонные можно по классу нагрузки, которую они способны выдерживать:

  • Класс С250 применяется на автомобильных дорогах, интенсивность движения по которым характеризуется как малая или средняя, а так же в районе обустройства небольших парковок, предназначенных для стоянки легкового транспорта.
  • Класс D400 применяется на автодорогах, имеющих большую проходимость, в районе нахождения автозапр

Отправить ответ

avatar
  Подписаться
Уведомление о
