Дымоходы из нержавеющей стали

Сортировать

дымоходные трубы высокого качества


Поставляем комплекты дымоходов к котлам отопления под заказ!

Поштучно трубы и фитинги не продаем.


                                        нажмите на изображение, чтобы увеличить его




Дымоход 0,25м Дымоход 0,5м дымоход 1,0м
сэндвич 0,25м сэндвич 0,5м сэндвич 1,0м
Сэндвич 0,25м Сэндвич 0,5м Сэндвич 1,0м


Переход на утепленную трубу. Для перехода с обычной трубы дымохода на утепленную трубу используется «Старт сэндвич» или «Адаптер стартовый». Если одностенную трубу собирают «по конденсату», то для соединения дымохода с патрубком отопительного прибора происходит с применением «Адаптера котла М-М». Если одностенную трубу собирают «по дыму», то для соединения дымохода с патрубком отопительного прибора дополнительных элементов применять не нужно.

адаптер М-М старт сэндвич адаптер стартовый
Адаптер М-М Старт сэндвич Адаптер стартовый


Опорная площадка. Выбор конструкции дымохода с использованием или без использования опорной площадки определяется по конструкции отопительного прибора и расположению дымохода. «Опорная площадка» применяется совместно с консолью. Монтажконсолей осуществляется на вертикальную плоскость. Предусмотрен ряд типоразмеровконсолей от 280мм до 1300мм для подбора нужного расстояния и возможностью регулировки. Без опорной площадки возможно использование только ровного вертикального дымохода, опирающегося непосредственно на отопительный прибор. Во всех остальных случаях необходимо использовать опорную площадку и консоль. Расположение опорной площадки должно быть не реже, чем через 5 метров по высоте дымохода.

опорная площадка консоль (комплект)
Опорная площадка Консоль (комплект)

Поворот дымохода. Для изменения направления дымохода используется «Колено» или «Сэндвич-колено» с углом поворота 135 или 90 градусов. Данные элементы также выполняют функцию очистного приспособления и облегчает обслуживание дымохода.

колено 135° колено 90°
Колено 135° колено 90°
сэндвич-колено 135° сэндвич-колено 90°
Сэндвич-колено 135° Сэндвич-колено 90°

Обслуживание дымохода и сбор конденсата. Для обслуживания дымохода используется «Тройник» или «Сэндвич-тройник» с углом отвода 135 или 90 градусов. Данные элементы также предназначены для изменения направления дымового канала, используется в местах присоединения теплогенерирующего аппарата к основному каналу. «Тройник» или «Сэндвич-тройник» используется совместно с «Заглушкой с конденсатоотводом», служащая устройством для накопления конденсата с возможностью его отведения в систему нейтрализации. «Заглушка» предназначена для обслуживания дымохода в качестве очистного устройства при использовании совместно с сэндвич-тройником.

тройник 135° тройник 90° газоплотный тройник
Тройник 135° Тройник 90° Газоплотный тройник
сэндвич-тройник 135° сэндвич-тройник 90°
Сэндвич-тройник 135° Сэндвич-тройник 90°
заглушка внутренняя заглушка внешняя заглушка с конденсатоотводом
Заглушка внутренняя Заглушка внешняя Заглушка с конденсатоотводом

Проход через потолок. Если дымоход проходит через потолок или стену, необходимо использовать элемент «Потолочно проходной узел». Который должен быть больше толщины потолка на 70 мм. В некоторых теплогенерирующих приборах (печах, каминах, котлах) может быть повышенная температура отходящих газов. Это потребует применения «Потолочно проходного узла утепленного» и дополнительной изоляции строительных конструкций для обеспечения пожарной безопасности.

потолочно проходной узел

Потолочно проходной узел с утеплением

Потолочно проходной узел с утеплением
Потолочно проходной узел Потолочно проходной узел с утеплением


Проход через крышу. Если дымоход проходит через кровлю, то необходимо применение элемента «Крышная разделка» или кровельного уплотнителя «Мастер флеш силиконовый»прямой (для плоской крыши) или угловой (для всех остальных типов крыш). При монтаже дымохода через кровлю необходимо соблюдать действующие строительные нормы и правила пожарной безопасности.

крышная разделка
Крышная разделка

ВАЖНО!

- Поверхность дымохода в процессе эксплуатации нагревается. Если дымоход проходит вблизи строительных конструкций из горючих материалов, он не должен нагревать их выше 50°С (п.4.39.8ГОСТ Р 53321-2009).

Завершение дымохода. Для завершения дымохода используются стандартные элементы «Зонт» или «Дефлектор», «Оголовок» или «Конус».

зонт дефлектор
Зонт дефлектор
оголовок конус
оголовок Конус

ВАЖНО!
- Для отопительных установок, работающих на газе, дымоход должен оставаться открытым, для чего в конструкции дымохода необходимо применить завершающий элемент «Конус»!

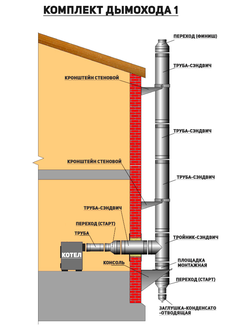

Крепление дымохода. Крепление должно исключать возможность прогиба и какого-либо смещения дымохода от ветра или собственного веса. Для этого используется элемент «Крепление стенное №1» или «Крепление стенное №2», который устанавливается из расчета: 1 крепление на каждые 2 метра дымохода. Расстояние от стены до дымохода зависит от номера крепления стенового.

кронштейн стеновой №1 knonshteinN2 MG 4250 хомут обжимной
Кронштейн стеновой №1 Кронштейн стеновой №2 хомут обжимной


Сборка дымохода.

- Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх.

- Рекомендуется собирать элементы дымохода «по конденсату», чтобы конденсат и смоляные отложения не выходили наружу.

- Все места стыков труб и других элементов (отводов, тройников и т.п.) должны быть уплотнены термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного раструба и скреплены элементом «Хомут обжимной» в каждом соединении.

- После монтажа следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.

При первом использовании дымохода возможно появление запаха и лёгкого задымления, образующегося в результате испарения остатков масла с поверхности металла и кристаллизации герметизирующих материалов.

При нагреве дымохода из нержавеющей стали, в том числе двустенного, на его поверхности могут появиться цвета побежалости, что не является дефектом. Дымоход нуждается в уходе. Следует регулярно проводить чистку дымохода, как минимум 2 раза за отопительный сезон.
