Фильтры для насосов для очистки воды

Фильтры необходимы для очистки всасываемой насосом воды от содержащегося в ней песка, ила и т.д. Использовать их нужно обязательно, ведь благодаря им вы защищаете оборудование и его механизмы, а значит, продлеваете срок его службы. Современные фильтры могут быть как одноразовыми, так и моющимися, рассчитанными на многоразовое использование. Первые стоят дешевле, но и служат меньше, чем те, что можно очищать от загрязнений и устанавливать обратно.

Основные типы фильтров по степени очистки воды

Грубой очистки – задерживают частицы диаметром до 1 мм. Их рекомендуется устанавливать там, где в воде присутствуют песок, ил, ржавчина, окалина и пр. Фильтрующий элемент – мелкоячеистая сетка или колба с картриджем из нетканного полипропилена или полиэфира. Частицы размером больше ячейки фильтра задерживаются, а очищенная от примесей вода поступает в насос. Фильтры грубой очистки конструктивно могут быть выполнены в виде сетки, устанавливаемой на конце всасывающей трубы, или в виде колбы в магистрали водоснабжения.

Тонкой очистки –  эти фильтры удерживают микрочастицы размером менее 1 мкм, в том числе и частицы тяжелых металлов. Фильтры тонкой очистки имеют вид колбы со сменным фильтрующим картриджем из полиэтиленовых волокон или полипропиленовых нитей, намотанных на пластиковый сердечник. Как правило, устанавливаются после фильтров грубой очистки воды. Также дополнительно можно использовать  мембранные фильтры – на выходе этих систем очистки получается вода, пригодная для питья.

Виды

  • Фильтр входной для погружных насосов крепится на всасывающей части погружного насоса. Благодаря специальной сетке очищает воду от крупных частиц грязи и надежно защищает оборудование от засорения.
  • Фильтр входной с обратным клапаном устанавливается на конце заборной трубы самовсасывающего насоса или насосной станции. Сетчатый фильтр выполняет очистку воды от посторонних примесей, а обратный клапан предотвращает отток воды из системы, что обеспечивает нормальный запуск самовсасывающего насоса.
    Они, как правило, имеют резьбовое соединение G1. Для использования совместно со шлангами, у которых нет соединительных элементов, фильтр с обратным клапаном может поставляться вместе с хомутами и переходниками различного диаметра.
  • Фильтр предварительной очистки удаляет крупные механические примеси из воды и устанавливаются в водопроводную магистраль перед насосом. Он представляет собой колбу с фильтрующим картриджем из пластика. При засорении его достаточно  промыть и установить обратно на магистраль к насосу. Обычно колба изготавливается из прозрачного материала, поэтому можно легко отслеживать степень загрязнения фильтрующего элемента.
  • Центральный применяется для очистки воды в системах наземного и подземного полива. Использование такого фильтра позволяет значительно продлить срок эксплуатации всей системы. Устанавливается в разрыв магистрали подачи воды. Благодаря съемной конструкции такой фильтр для насоса можно без труда почистить и установить обратно.
  • Сетка всасывающая, как правило, применяется при использовании ручных насосов, мотопомп и автоцистерн. Она представляет собой фильтрующую сетку в специальном корпусе с креплением для поднятия из воды. Встроенный обратный клапан позволяет системе оставаться наполненной при отключении насоса, что способствует быстрому запуску и поддержанию начального давления.

Что еще может пригодиться

Монтажный комплект подходит для подключения к водопроводу с внутренней резьбой 1 дюйм. В комплекте — фильтр, моющий фильтрующий элемент, двойной ниппель, обратный клапан, патрон фильтра, ключ для отсоединения и многое другое. Купив такой комплект, не придется думать о покупке дополнительных элементов фильтрующей системы для подключения к системе водоснабжения.

Картриджи для фильтров задерживают песок и другие взвеси. Замена только фильтрующего картриджа, а не всего фильтра целиком, является быстрой и простой операцией, которая позволяет сэкономить деньги.

Необходима качественная очистка воды? Заказывайте прямо сейчас фильтр для насоса в интернет-магазине «ВсеИнструменты.ру». Оформить заказ можно по телефону 8-800-333-83-28.

Где устанавливать фильтр для насосной станции?

Насосные станции пользуются повышенным спросом. Так как качество воды, поставляемой к объектам по централизованному водопроводу, как правило, является неудовлетворительным, да и сам водопровод есть далеко не везде, такие станции обеспечивают наличие воды. Она добывается из скважин или колодцев.

Насосные станции бывают разных типов. Но все они служат для перекачки жидкости из одного резервуара в другой. А для того, чтобы работали они долго и бесперебойно, а также — поставляли воду, предварительно очищенную от механических частиц, существует такое устройство как фильтр для насосной станции, который монтируется в систему.

Содержание статьи

Следует помнить, что фильтр для воды для насосной станции — устройство, предназначенное, в первую очередь, для защиты этого оборудования от поломки по причине его загрязнения, а не для тонкой очистки воды от химических и бактериальных примесей для ее потребления и повседневных нужд.

Это уже — задачи других фильтрующих элементов, которые, как правило, устанавливаются на выходе из системы (в конце водопровода, к примеру).

Назначение фильтров

Огромное число объектов черпает воду именно из колодцев и специальных скважин. В ней содержание мелких механических примесей превышает все допустимые нормы. Они представлены в виде ила, глины, песка, разного мусора и так далее. Все это способно засорить гидроаккумулятор, насос и, как результат, очень быстро вывести их из строя. А если фильтр перед насосной станцией будет установлен, то он предотвратит эту проблему. Но такая схема подключения может иметь и свои минусы. Так как фильтр подключается к реле давления, при его засорении подача воды может существенно ухудшаться, а то и вовсе прекращаться. Поэтому, фильтр после насосной станции тоже нередко подключают.

Важно! Если фильтр, установленный перед насосной станцией, забивается, то насос может продолжать работать в обычном режиме, испытывая сильные нагрузки и таким образом выходя из строя. Чтобы этого не происходило, следует задуматься о том, чтобы подключить предварительный фильтр непосредственно перед самой насосной станцией. Почему это важно? Потому, что таким образом можно будет очищать фильтр по мере его засорения, повышая защищенность гидроаккумулятора. А для надежной защиты помпы нужно будет позаботиться о подключении реле сухого хода.

Не сомневайтесь в том, нужен ли вам фильтр или нет. Его наличие является необходимым условием для длительной эффективной службы всей насосной системы. Преждевременные поломки, вызванные ее засорением абразивными мелкими частицами и мусором, не побеспокоят вас.

Важнейший компонент, входящий в систему, предназначенную для перекачки жидкостей, — это фильтр предварительной очистки. Он позволяет произвести грубую очистку воды (или любой другой перекачиваемой жидкости) от различного рода твердых примесей, которые имеют геометрические размеры до 1 миллиметра. Что это могут быть за примеси: очень мелкие камешки, растворенный в воде грунт, волокна растительного происхождения, песок, глина и прочие. Они поднимаются из глубины в результате работы помпы, проходят по системе шлангов, труб, а затем — сталкиваются с фильтрующим элементом, который и задерживает их, не позволяя попадать в механизмы насоса и повреждать их.

Как правило, изготавливается каркас фильтра из сплавов стали или чугуна. Конструкция представляет собой косую сетчатую структуру, снабженную сверху крышкой, которая может откручиваться (имеет пропускную способность, направленную на перекачивание жидкостей). Этот фильтр воды насосной станции следует чистить периодически, так как он забивается время от времени. Если он будет полностью зашлакован, подача жидкости в систему может остановиться. В результате насос может продолжать работать и «сгорит».

Периодичность очистки фильтра от мусора и грязи должна определяться индивидуально в каждом отдельно взятом случае. Это нужно для беспрепятственной подачи воды и поддержания насоса в идеальном работоспособном состоянии. Его физико-технические характеристики рассчитаны на то, что устройству может прийтись поработать определенное время с частично засоренным фильтром.

Главное — не пускать весь этот процесс на самотек и контролировать состояние фильтрующего элемента.

Установка фильтра насосной станции

Как уже было отмечено, возможна установка фильтра как непосредственно перед самим насосным агрегатом, так и после него. Монтаж фильтра лучше осуществлять на участке магистрали, которая расположена горизонтально. Укрепить его нужно резьбовым способом соединения. Чтобы стыковка элементов была как можно прочнее, следует пользоваться хомутами и, если это будет актуально, переходниками (в процессе монтажа).

Обратите внимание! Располагать фильтр следует таким образом, чтобы доступ к нему был обеспечен легкий и оперативный. Так как фильтр может нуждаться в очистке, ремонте или замене, этот вопрос стоит остро и является весьма актуальным. Есть примеры, когда люди, пренебрегая этой элементарной, но такой важной, рекомендацией, вынуждены были в результате перестраивать большую часть системы, так как забившийся фильтрующий элемент нельзя было ни освободить от шлаков и мусора, ни заменить на новый, ни даже провести его ревизию.

Виды фильтров

В продаже можно найти разные виды фильтров для насосных станций. Они отличаются пропускной способностью, качеством очистки, сферой применения и другими параметрами. Рассмотрим самые основные из них!

Фильтр входной.(фильтр грубой очистки для насосной станции). Применяется в случае эксплуатации насосов погружного типа. Это — гарантированная защита агрегата от засорения грубыми механическими элементами. Позволяет устройству работать долгий период времени, идеально справляясь со своими прямыми функциями — перекачкой воды.

Входного типа фильтр для насосной станции. Он эффективно и быстро освобождает жидкость от механических элементов, а в это время клапан (фильтр клапан насосная станция им снабжена) надежно предотвращает вероятность оттока жидкости обратно из системы. Применяются фильтры такого типа, например, на помпах самовсасывающихся. Крепят на резьбу. Для подсоединения фильтра к системе также понадобятся шланги, переходные элементы, хомуты. Если есть фильтр клапан насосная станция будет работать идеально, не теряя жидкость, которая в противном случае может вытекать в обратном направлении.

Устройство для предварительной очистки (фильтр для воды для насосной станции). Это — фильтр перед насосной станцией. То есть, устанавливать его целесообразно непосредственно перед самим насосом на подающей магистрали. Этот фильтр, как правило, прозрачный или полупрозрачный. А это позволяет легко рассматривать, засорен он или нет, выполняя его очистку по мере необходимости.

Сетка всасывающая. Эти устройства используются для насосов ручного типа, мотопомп и других схожих устройств. Производятся в форме сеток, заключенных в корпусы, по которым жидкость может пониматься. Имеют обратный клапан в своей конструкции. Он предотвращает вытекание жидкости не только из системы, но и из самого резервуара. А это, в свою очередь, позволяет насосу быстро включаться и в ту же секунду выполнять свои прямые функции.

Центральный фильтр. Предназначен для работы с водой, так как применяется чаще всего в специализированных поливных комплексах, существенно продлевая срок их эффективной эксплуатации.

Монтируется фильтр после насосной станции, или перед ней, главное — правильно его выбрать по типу. Ориентироваться следует на задачи, которые перед ним будут поставлены в процессе эксплуатации. И не забывайте: любой из этих фильтров не является самоочищающимся. Его нужно периодически чистить самостоятельно.

Видео замена фильтра насосной станции

Фильтр для насосной станции дает возможность использовать всю мощность насосной станции. Он защищают ее от попадания крупных примесей, вызывающих поломку.

Вместе со статьей «Где устанавливать фильтр для насосной станции?» читают:

Какой фильтр ставить перед насосной станцией: выбираем лучшие варианты и делаем монтаж | Стройка/Ремонт (своими руками)

Предварительный фильтр для насосной станции позволяет предотвратить попадание песка, ила, мелкого мусора в поступающую жителям частного дома жидкость. Существует несколько разновидностей очистительных систем, с помощью которых можно удалить большую часть примесей.

Виды фильтров для установки перед станцией

Фильтры грубой очистки хорошо подходят для установки перед насосной станцией.

Они эффективны для удаления из жидкости крупных примесей: ржавчины, песка, ила, различного мусора. Благодаря таким устройствам насосная станция прослужит дольше. Преимуществами таких систем являются простота в использовании и дешевизна. Возможно выбрать варианты с разной степенью очистки.

Оснащенные волокнистым элементом фильтрации устройства не создают сильного сопротивления потоку воды и хорошо очищают жидкость от взвесей, примесей. Волокнистая фильтрующая деталь может быть заменена, когда ресурс будет исчерпан.

Оснащенные волокнистым элементом фильтрации устройства не создают сильного сопротивления потоку воды и хорошо очищают жидкость от взвесей, примесей. Волокнистая фильтрующая деталь может быть заменена, когда ресурс будет исчерпан.

Есть у таких конструкций и ряд недостатков: они занимают много места, обладают высокой стоимостью, нуждаются в частой замене фильтрующего элемента. Некоторые люди устанавливают их, поскольку полагают, что тонкая очистка после не требуется, но это неверно: такие системы убирают лишь крупные фракции, оставляя мелкие.

Фильтр тонкой очистки воды для насосной станции тоже необходим. Его однако следует устанавливать вместе с механическим; в противном случае устройство быстро поломается.

Схема подключения фильтра к насосной станции

Схема подключения фильтра к насосной станции

Выбрать фильтры для насосных станций можно и в зависимости от целей использования. Если устройство требуется для погружного насоса, подойдет входное фильтрующее приспособление. Его фиксируют на всасывающей части. Фильтры входные с обратным клапаном не только очищают жидкость, но и предотвращают обратный отток воды, благодаря чему вероятность поломки насоса снижается. Часто используется вместе со шлангами.

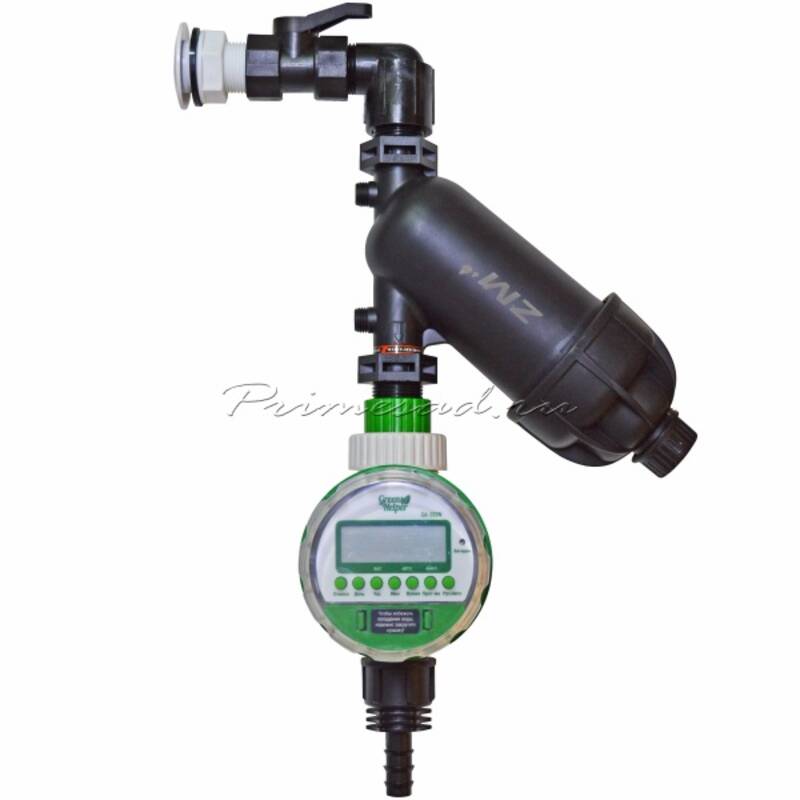

Если очищать воду требуется в системе полива, хорошо подойдет картриджный фильтр. По мере загрязнения фильтр легко будет снять для прочистки и установить на прежнее место.

Если очищать воду требуется в системе полива, хорошо подойдет картриджный фильтр. По мере загрязнения фильтр легко будет снять для прочистки и установить на прежнее место.

Ручные насосы, мотопомпы, автоцистерны требуют установки всасывающей сетки. Благодаря специальному клапану даже при отключенном насосе система будет оставаться наполненной. Это позволит сохранить изначальное давление, сократить время запуска.

Как установить фильтр для водяной станции

В Москве и прочих крупных населенных пунктах для установки магистрального фильтра перед насосной станцией можно обратиться к специалистам. При наличии опыта, умении работать с подобными механизмами можно однако справиться с работой самостоятельно.

Важно предварительно ознакомиться с инструкцией, прилагающейся к фильтрующему устройству, убедиться в наличии всех комплектующих, нужных для работы инструментов.

Важно предварительно ознакомиться с инструкцией, прилагающейся к фильтрующему устройству, убедиться в наличии всех комплектующих, нужных для работы инструментов.

Установить устройство возможно как до насосного агрегата, так и после него. Лучше выбрать горизонтальный участок магистрали для осуществления монтажных работ. Закрепляют очистительное приспособление резьбовым методом.

Для увеличения прочности стыковки элементов следует воспользоваться хомутами, в некоторых случаях дополнительно могут потребоваться переходники. Фильтр нужно разместить так, чтобы доступ к нему не был затруднен, поскольку потребуется периодически заменять расходники или производить их очистку.

Особенности монтажа зависят от того, поверхностный насос используется или погружной.

Порядок расположения фильтров для воды перед и после станции

Надо правильно разместить фильтрующие приспособления, чтобы добиться желаемого эффекта, и защитить дорогое оборудование от поломки.

Очерёдность установки картриджей можно посмотреть тут.

Сначала устанавливаются системы для грубой очистки и лишь после них — тонкой. Так из жидкости сначала будут удаляться крупные частицы, мусор и грязь, а после — растворенные соли, бактерии и простейшие. Фильтры для грубой очистки размещают перед насосом, тонкой — после него.

Топ-3 лучших производителей фильтров + полезное видео

Какой фильтр ставить перед насосной станцией: выбираем лучшие варианты и делаем монтаж

Источник: https://vodatyt.ru/ochistka-vody/filtr-dlya-nasosnoy-stantsii.html

Вам была полезна эта статья? Ставьте палец вверх!
Подпишитесь на мой канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Где ставить фильтр для насосной станции

Предварительный фильтр для насосной станции позволяет предотвратить попадание песка, ила, мелкого мусора в поступающую жителям частного дома жидкость. Существует несколько разновидностей очистительных систем, с помощью которых можно удалить большую часть примесей.

Виды фильтров для установки перед станцией

Фильтры грубой очистки хорошо подходят для установки перед насосной станцией.

Они эффективны для удаления из жидкости крупных примесей: ржавчины, песка, ила, различного мусора. Благодаря таким устройствам насосная станция прослужит дольше. Преимуществами таких систем являются простота в использовании и дешевизна. Возможно выбрать варианты с разной степенью очистки.

Оснащенные волокнистым элементом фильтрации устройства не создают сильного сопротивления потоку воды и хорошо очищают жидкость от взвесей, примесей. Волокнистая фильтрующая деталь может быть заменена, когда ресурс будет исчерпан.

Есть у таких конструкций и ряд недостатков: они занимают много места, обладают высокой стоимостью, нуждаются в частой замене фильтрующего элемента. Некоторые люди устанавливают их, поскольку полагают, что тонкая очистка после не требуется, но это неверно: такие системы убирают лишь крупные фракции, оставляя мелкие.

Фильтр тонкой очистки воды для насосной станции тоже необходим. Его однако следует устанавливать вместе с механическим; в противном случае устройство быстро поломается.

Выбрать фильтры для насосных станций можно и в зависимости от целей использования. Если устройство требуется для погружного насоса, подойдет входное фильтрующее приспособление. Его фиксируют на всасывающей части. Фильтры входные с обратным клапаном не только очищают жидкость, но и предотвращают обратный отток воды, благодаря чему вероятность поломки насоса снижается. Часто используется вместе со шлангами.

Если очищать воду требуется в системе полива, хорошо подойдет картриджный фильтр. По мере загрязнения фильтр легко будет снять для прочистки и установить на прежнее место.

Ручные насосы, мотопомпы, автоцистерны требуют установки всасывающей сетки. Благодаря специальному клапану даже при отключенном насосе система будет оставаться наполненной. Это позволит сохранить изначальное давление, сократить время запуска.

Как установить фильтр для водяной станции

В Москве и прочих крупных населенных пунктах для установки магистрального фильтра перед насосной станцией можно обратиться к специалистам. При наличии опыта, умении работать с подобными механизмами можно однако справиться с работой самостоятельно.

Важно предварительно ознакомиться с инструкцией, прилагающейся к фильтрующему устройству, убедиться в наличии всех комплектующих, нужных для работы инструментов.

Установить устройство возможно как до насосного агрегата, так и после него. Лучше выбрать горизонтальный участок магистрали для осуществления монтажных работ. Закрепляют очистительное приспособление резьбовым методом.

Для увеличения прочности стыковки элементов следует воспользоваться хомутами, в некоторых случаях дополнительно могут потребоваться переходники. Фильтр нужно разместить так, чтобы доступ к нему не был затруднен, поскольку потребуется периодически заменять расходники или производить их очистку.


Особенности монтажа зависят от того, поверхностный насос используется или погружной.

Порядок расположения фильтров для воды перед и после станции

Надо правильно разместить фильтрующие приспособления, чтобы добиться желаемого эффекта, и защитить дорогое оборудование от поломки.

Сначала устанавливаются системы для грубой очистки и лишь после них – тонкой. Так из жидкости сначала будут удаляться крупные частицы, мусор и грязь, а после – растворенные соли, бактерии и простейшие. Фильтры для грубой очистки размещают перед насосом, тонкой – после него.

Топ-3 лучших производителей фильтров + полезное видео

Марка фильтра Фотография Технические характеристики и особенности
Marina Speroni Изделия подходят для установки перед поливочным оборудованием, одновременной работы с автоматами водоснабжения. У фильтра придется периодически заменять картриджи. Лучше пользоваться сменными деталями того же производителя.
Basic Подходят как для бытовых, так и садовых насосов. Благодаря обратному клапану эффективность насосного оборудования увеличивается, облегчается его запуск. Преимуществом данного варианта является и невысокая стоимость. Переходник для шланга и хомут прилагаются в комплекте.
Elitech Их устройства для грубой очистки лучше всего подходят для работы с насосами того же производителя. Вода избавляется от примесей разного размера. Обладает высокой производительностью: за час фильтрующая установка может пропустить через себя до 3500 л воды. Плюсом является и не слишком высокая стоимость.

На сегодняшний день трудно представить загородный дом, частное жилье без автономного и независимого водоснабжения. Для обеспечения водой жилые постройки используют насосные станции, которые подают воду из скважины в трубопроводную систему дома и поддерживают давление.

Для долговременного использования и работоспособности оборудования, необходимо использовать фильтр для насосной станции. Устанавливается фильтр перед насосной станцией на всасывающем устройстве. Фильтр служит защитой от ила, песка и т.д, содержащихся в воде.

1 Зачем нужен фильтр?

В загородном или частном доме в качестве источника воды является колодец или скважина. В воде из таких источников обязательно будут присутствовать различных механические примеси, к которым относятся частички глины, песка или мела. Такие примеси негативно сказываются на насосной станции после некоторого времени использования. Механические частички со временем засоряют и разрушают гидроаккумулятор, после чего насосная станция придет в негодность. Фильтр предварительной очистки воды для насосной станции — лучший по эффективности вариант для очищения воды, безопасности и долговечности оборудования.

Фильтр для воды

1.1 Типы фильтров

По степени очистки воды можно выделить два основных типа фильтров:

  1. Тонкой очистки. Частицы, удерживаемые такими фильтрами могут быть размером менее 1 мкм. Так же могут задерживаться тяжелые металлы. Выглядит фильтр тонкой очистки как колба, в которой находится сменный картридж. Этот картридж выполнен из нитей или волокон полиэтилена, которые намотаны на сердечник из пластика. Обычно, такие элементы фильтрации устанавливаются после грубой фильтрации воды. Дополнительно можно применять мембранного типа фильтры, после которых вода будет пригодна для питья.
  2. Грубой очистки. Фильтрующие элементы этого вида способны не пропускать частицы размером до 1 мм. Такие частицы в виде песка, ила, камушков, окалин и т.д. могут содержаться в подаваемой воде. которая пропускает отфильтрованную воду дальше в насос, а частицы с большим от сетки размером остаются. Такая сетка устанавливается в конце трубы всасывания, или на магистрали водоснабжения устанавливается колба.

Если фильтр засорился, он будет работать с малой производительностью. Нужно во время проводить его осмотр и чистку.

По назначению фильтры можно разделить на следующие категории:

  • бытовые, простой сложности;
  • очистка средней степени;
  • имеющие высшую степень водоочищения.

Популярные фильтры для личных насосных станций

По способу очищения воды фильтры делятся на следующие категории:

  1. Ионообменные. Такие фильтрующие элементы применяются, когда необходимо выполнить смягчение воды, удалить марганец и железо.
  2. Биологические. Очищения здесь происходит при помощи микроорганизмов. Они активно влияют на процессы обмена.
  3. Механические. Эти фильтры предназначаются для защиты от загрязнения бытовой техники, в виде стиральной машины, и сантехники.
  4. Обратный осмос. На сегодняшний день такая очистка считается наиболее экологической и эффективной. С ее помощью можно избавиться полностью от содержания в жидкости каких-либо вредных веществ.
  5. Электрические. Такое очищение воды выполняется при помощи озона и в ходе очистки освобождаются марганец, хлор, сероводород, железо, тяжелые металлы, нефтепродукты. В ходе таких операций происходит обеззараживание в полном объеме.
  6. Физико-химические. Свое применение эта технология нашла против растворимых примесей при помощи сорбции и вызвала широкое использование благодаря высокой эффективности.

2 Виды фильтров

  1. Входной фильтр, устанавливаемый на погружные насосы. Этот фильтрующий элемент устанавливается на всасывающие части, непосредственно на насосе. Происходит очистка воды от крупных механических частиц и примесей благодаря специальной защитной сетке.
  2. Предварительный фильтр для очистки. Этот элемент требуется устанавливать перед насосом в водопроводную цепь и выполняет удаление крупных механических примесей в воде. Этот элемент выглядит как колба, в которой находится картридж, выполненный из пластика. Для легкости отслеживания засоренности, колба изготавливается из прозрачного материала. После засорения, можно быстро и легко вынуть колбу и промыть эту колбу.
  3. Входной фильтр, имеющий обратный клапан для насосной станции. Данный элемент монтируется на конце трубы забора жидкости у насосной станции или самовсасывающего насоса. В этом случае выполняется две функции: а отток воды из насосной системы предотвращает обратный клапан. Этот элемент помогает выполнять правильный запуск самовсасывающего насоса. Обычно, обратный клапан обладает резьбовым соединением G1, с помощью которого можно подключить всасывающий шланг для насосной станции. Шланг для насосной станции должен выдерживать давление в системе водоснабжения.
  4. Центральный фильтр. Применяется для очистки в системах подземного или наземного полива. Система с фильтром такого исполнения, позволяет прослужить долгий срок оборудованию. Благодаря установке (в разрыв трубопровода) и съемной конструкции не требуется большого труда для его чистки.
  5. Всасывающая сетка. Представляет из себя сетку для фильтрации, вмонтированную в специальный корпус. Свое применение нашел при использовании автоцистерн, ручных насосов и мотопомп.

Подключение насосной станции к колодцу

Выбор фильтра, который будет подходить по назначению, зависит от производительности установленной насосной станции, нагрузки этой станции и веса твердых частиц. Для того, чтобы обезопасить себя и свою бытовую технику, лучше использовать сразу два типа фильтрующего элемента. На входе нужно установить фильтр грубой очистки воды, который будет отсеивать твердые тела и примеси. После него что благоприятно скажется на работе насосных станций и остального оборудования.

Чтобы правильно собрать водопроводную систему нужно соблюдать последовательность:

  • фильтр для грубого очищения воды;
  • насосная станция;
  • фильтр для тонкого очищения воды;
  • кран (смеситель) для подачи воды.

Опускаемые в колодец или скважину шланги, не оснащаются ничем.
к меню ↑

2.1 Какой фильтр надо ставить для колодца с грязной водой? (видео)

2.2 Фильтр грубой очистки

Принято считать, что фильтр грубой очистки, является первой линией при обороне. Его еще называют механическим фильтром. Устанавливается такой элемент обычно перед станцией и отсеивает в воде твердые частицы и примеси, что положительно влияет на насосную станцию и другое оборудование.

Предназначение фильтров может быть разнообразное и это связано с материалами, из которых выполняются, и степень очистки. Грубые фильтры могут выполняться различного размера и, в основном, из металлической сетки. Справляются они с такой работой не совсем хорошо, но такая сеточка способна улавливать мелкие частицы до 0,3 мм. Благодаря этой особенности и дешевизны они получили большую популярность водопроводных системах.

Для контроля образуемого давления в системе существует фильтр более технологичный, у которого установлен спускной клапан и манометр. Чтобы промыть фильтрующий элемент не нужно разбирать сам фильтр для этой операции. Но в ценовом плане он будет на порядок выше простого фильтра из сетки.
к меню ↑

2.3 Фильтры, оснащенные волокнистым элементом фильтрации

Для еще более тонкой фильтрации среди грубой очистки применяются фильтры со сменным элементом, который изготавливается из разнообразных волокнистых материалов. При отсеивании рекордных для грубой очистки показателях (до 100 мкм), эти фильтры не создают значительного сопротивления образовавшемуся потоку воды. Многие владельцы насосных станций, в целях экономии, устанавливают такой фильтр перед станцией, чтобы не выполнять последующую фильтрацию.

При своих плюсах, такие фильтры страдают от своих же минусов. Они не могут сравняться с сеточными фильтрами из-за дороговизны, больших габаритов и необходимость в замене фильтрующего элемента. Такие фильтрующие элементы, не смотря ни на что, являются предпочтительнее сеточных, так как надежнее в защите насосного оборудования. Грубая очистка без тонкой должна применяться в тех случаях, когда не жалко вашего домашнего оборудования, смесителей, насосов, водонагревателей, так как грубая очистка не способна полностью очистить для вас воду.

Сетчатый фильтр грубой очистки с клапаном регулировки давления

2.4 Фильтр тонкой очистки

Такая очистка относится ко второму этапу подготовки воды. На этом этапе очистки происходит удаление мелких частиц из воды, которые не были собраны при грубой очистке. Устанавливаются элементы тонкой очистки непосредственно после фильтра, предназначенного для грубой очистки. Такие фильтры способны очистить всю воду, которая подается в дом. Этого не способны выполнить бытовые фильтры, так как предназначены для конкретной позиции водоотбора. Элементы тонкой очистки должны иметь большую пропускную способность и устанавливаться сразу после насосной станции.

Основным элементом такого фильтра является мелкозернистая мембрана, которая способна пропускать только водные молекулы. После начала фильтрации вода будет разделена на два потока. В одном потоке пойдет чистая фильтрованная вода, а в другом концентрат, состоящий из соляных растворов и механических частиц. В итоге первый поток уходит в кран до потребителя, а второй по дренажу стекает в канализацию.
к меню ↑

2.5 Проволочные фильтры, предназначенные для тонкой очистки

Это одно из последних изобретений, в корпусе которого находится намотанная тонкая проволока, покрытая стеклянной оболочкой. При работе всасывающего насоса, сквозь этого фильтра проходят молекулы воды, а все грязные частицы остаются в специальной колбе.

Проволочный фильтр для воды

2.6 Защита насосных станций и фильтра

Нередко насосные станции выходят из строя при работе без воды. Для устранения этой проблемы на некоторые погружные насосы была установлена встроенная защита от перегрева двигателя и сухого хода, которая его блокирует. Самым распространенным вариантом является установка реле сухого хода. Сетевое напряжение подключается на реле защиты от сухого хода. С реле сухого хода отходящие провода идут не реле давления. При наличии в трубопроводе воды с нужным давлением будет работать насосная станция. При исчезновении воды, реле сухого хода выполнит отключение станции.

При сборке трубопроводной сети в дом не стоит забывать о фильтрах для воды. Качественно отфильтрованная вода будет полезна не только потребителю, но и для насосного оборудования.

Для продуктивной и безостановочной работы насосной станции требуется установка фильтрующих устройств. Они не позволят загрязняющим примесям проникать в аппарат, что становится причиной износа механических элементов. Кроме этого фильтрация сделает воду, которая поставляется из скважинного либо колодезного источника, пригодной для питья.

Виды, устройство и назначение фильтров для насосных станций

Содержание в воде ила и песка негативное воздействует на сам насос и на гидравлический аккумулятор. У первого уменьшается срок эксплуатации, второй просто забивается и нуждается в частой чистке. Если будет установлено фильтрационное устройство, этих проблем можно избежать. Главное, правильно выбрать очистительное оборудование.

Механические фильтрующие приборы

Фильтры такого типа, использующиеся совместно с насосными установками, могут быть грубой либо тонкой очистки. Первые бывают трех типов:

  • Сетчатые вводные фильтры. Их ячейки различны по величине – от 50 до 500 микрон. Чем показатель меньше, тем больше приспособление задержит грязевых примесей. Фильтрационные элементы могут быть промываемые и непромываемые. Последним требуется систематическая очистка. Очищение первых происходит автоматически. Иногда оборудуются невозвратным клапаном, который позволяет предотвратить отток жидкости, поступающей в напорную систему. Разновидностью конструкции также являются сетки всасывающего типа, применяемые для автоцистерн, ручных насосов и мотопомп.
  • Картриджные аппараты. Приспособление, заменяемое по мере забивания, в футляре из пластмассы. Задерживает вредные примеси величиной от 0,5 микрон, в том числе вязкие элементы вроде тины и глинистой взвеси. Применяется для предварительной очистки воды.
  • Напорные устройства с воздушными компрессорами. Работают на большой скорости и удерживают загрязняющие микрочастицы от 30 микрон. Заполнены фильтрационным материалом, оснащены регулятором и дренажным отсеком. Приборы отличаются большими размерами. Их установка допускается только в теплых помещениях. Если участок обширный, лучше выбирать такой фильтр предварительной очистки воды для насосной станции, поскольку он не будет тормозить работу оборудования.

Центральные фильтры грубого очищения с сеткой либо фильтрующими дисками внутри созданы специально для поливочных работ. Их установка выполняется посредством врезки в водоснабжающий трубопровод. Конструкция позволяет легко извлечь фильтрующий элемент по мере загрязнения и поставить обратно после чистки.

Устройства тонкой фильтрации способны удерживать микрочастицы от 5 мкм. Они бывают мембранными, проволочными или созданными на основе синтетических волокон. Первые способны удалить даже самые мелкие загрязнения, поступаемую воду можно пить сырой.

Специализированное очистительное оборудование

Помимо механических устройств используются и другие типы фильтрационных элементов:

  • Ионообменные. Футляр аппарата из металла либо полимера наполнен ионообменными смолами, необходимыми для смягчения воды и задержки солей тяжелых металлов.
  • Биологические. Внутри колб устанавливают блоки с бактериями-очистителями, которые уничтожают органические примеси.
  • Электрические. Озон в составе фильтрационного элемента под воздействием электроэнергии чистит жидкость от сероводорода, хлоридов, ионов железа, марганца и даже от нефтесодержащих продуктов.
  • Физико-химические. Очистка водотока осуществляется в результате процесса поглощения загрязняющих веществ абсорбером – активированным углем. Такие обязательно следует устанавливать там, где в воде много хлористых соединений.

Популярность набирают фильтры с обратным осмосом. Экологичные технологии позволяют избавиться от всех загрязнений в воде. Приборы представляют собой цилиндры с мембранным картриджем. Проходя сквозь него под давлением, жидкость разделяется на чистую питьевую воду и раствор с большим содержанием примесей. Обратносмотические модели оборудованы встроенными автоматическими системами очищения мембран.

Для дополнительной очистки воды от железистых примесей применяют специальные задерживающие железо фильтры, которые улучшают вкус, цвет и запах воды. Их монтируют непосредственно перед кухней, ванной либо душем.

Критерии выбора

Для установки подходящих фильтров необходимо знать мощность насосной станции и степень загрязненности воды: размеры примесей, концентрацию загрязняющих химических элементов, микроорганизмов и бактерий. Это можно выяснить после проведения лабораторных исследований.

Первый показатель особенно важен, если решено поставить обратноосмотический фильтр. Для работы устройства требуется рабочий напор от 2,8 бар. Если насосная установка маломощная, придется докупать повысительное напорное оборудование.

Лучше, если прибор грубой очистки выполнен из нержавейки. Детали из оцинковки отличаются намного меньшим сроком службы, у изделий из пластика – еще ниже.

При подборе сетчатого фильтрационного устройства учитывают способ его очистки. Изделие с проточной промывкой предполагает наличие шарового крана с ручкой. При его открывании часть водного потока будет проходить через колбу и промоет ее от всех примесей.

Прибор с обратной промывкой очищается самостоятельно через определенный временной промежуток – от четырех минут до трех месяцев. Возможен также запуск привода не по таймеру, а дистанционно, или от реле, реагирующего на перепады давления. Для таких фильтров необходима установка стационарной емкости под ними или подключение к канализационной магистрали.

Если нет желания покупать отдельные фильтрационные элементы, можно приобрести модульную установку, в комплектацию которой входят: помпа, несколько фильтров для предварительной очистки и дополнительного очищения с применением постфильтрующих и минерализующих картриджей.

Правила установки оборудования

Фильтр грубой очистки воды необходим для любой насосной станции. Выполняют установку элемента на подающей трубе либо шланге до реле давления, манометра и гидроаккумулятора. Так он отфильтрует все крупные загрязнения, и они не станут причиной выхода из строя автоматики.

Есть опасность, что фильтрующий элемент во время работы забьется, вызвав рост гидравлического сопротивления, что усилит нагрузку на насос, а автоматика, стоящая за фильтром этого не почувствует. Во избежание порчи оборудования фильтрующую деталь необходимо регулярно проверять и очищать. Либо установить дополнительное реле давления, которое отключило бы насос в аварийной ситуации. Вариантом будет покупка прибора с обратной промывкой.

Правильное подсоединение водоснабжающей системы ведут по следующей схеме расположения составляющих элементов:

  1. Устанавливают фильтр для грубого очищения.
  2. Подсоединяют насосную установку.
  3. Ставят оборудование тонкой фильтрации;
  4. Тестируют собранную систему на предмет протечек.

Установку фильтрующего элемента для грубой очистки необходимо выполнять на горизонтальном участке водопровода. При этом надо выбрать место, где к фильтру всегда можно удобно и быстро добраться для проверки и обслуживания.

При обустройстве насосного оборудования не следует экономить на покупке фильтрующего устройства. Отсутствие фильтра приводит к попаданию грязи внутрь гидроаккумулятора и к поломке, что потребует замены недешевой детали.

Фильтр на насосную станцию, шланги для насосных станций

Предложение в современных строительных магазинах настолько обширно, что сделать автономную систему водоснабжения, как кажется, не представляется особенно сложным.

И правда, достаточно купить насосную станцую и она сама будет качать воду из колодца в дом. Однако перед этим потребуется станцию, во-первых, смонтировать. Хотя еще раньше, даже до покупки, нужно определиться с источником воды, с его дебетом и качеством.

Насосная станция, как указано в ее паспорте, качает только чистую воду. На практике это означает, что в трубу не должны попадать песок и камешки, а также длинные волокнистые предметы (листья, например).

Если такое произойдет, то насос, скорее всего, выйдет из строя. Поэтому качать из пруда не получится. Да и из сильно заиленного колодца, скорее всего, тоже. В любом случае, лучше использовать фильтр на насосную станцию.

И здесь важно отметить следующее различие: перед насосом ставится только фильтр грубой очистки, задерживающий крупные твердые частицы. Такой фильтр на насосную станцию оснащается специальной косой сеткой, сверху закрытой отвинчивающейся пробкой. Камешки отводятся в сетку, откуда их по мере необходимости нужно вынимать. Наличие камешков в сетке легко определить по уменьшившейся производительности станции.

Конечно же, такая вода далека от понимания «чистой» в бытовом плане. Для полной очистки нужно ставить систему тонких фильтров. Но ее размещают после гидроаккумулятора, непосредственно перед краном. Если разместить ее в колодце, тонкие мембраны очень быстро заилятся и шланги для насосных станций будут тянуть только воздух. Работающая насухую помпа в лучшем случае отключится автоматикой. В худшем — сгорит.

В принципе, в этом отношении вода из колодца подается так же как и из центрального водопровода. Там она тоже нуждается в дополнительной очистке и точно так же пропускается через фильтры.

Таким образом правильная работающая схема подключения выглядит так: фильтр грубой очистки, насосная станция, фильтр тонкой очистки, кран. При этом опускаемые в колодец шланги для насосных станций не оснащаются ничем. Фильтр грубой очистки ставится на горизонтальном участке трубы, непосредственно перед станцией. Там, где его легко будет открыть и прочистить. И в то же время он не забьется так быстро, как тонкая мембрана. А вся система будет надежна защищена от случайностей и сможет работать долго и надежно.

Фильтры на линию всасывания. Зачем нужен фильтр для насосной станции? Фильтр на всасе

На сегодняшний день трудно представить загородный дом, частное жилье без автономного и независимого водоснабжения. Для обеспечения водой жилые постройки используют насосные станции, которые подают воду из скважины в трубопроводную систему дома и поддерживают давление.

Для долговременного использования и работоспособности оборудования, необходимо использовать фильтр для насосной станции. Устанавливается фильтр перед насосной станцией на всасывающем устройстве. Фильтр служит защитой от ила, песка и т.д, содержащихся в воде.

1 Зачем нужен фильтр?

В загородном или частном доме в качестве источника воды является колодец или скважина. В воде из таких источников обязательно будут присутствовать различных механические примеси, к которым относятся частички глины, песка или мела. Такие примеси негативно сказываются на насосной станции после некоторого времени использования. Механические частички со временем засоряют и разрушают гидроаккумулятор, после чего насосная станция придет в негодность. Фильтр предварительной очистки воды для насосной станции — лучший по эффективности вариант для очищения воды, безопасности и долговечности оборудования.

1.1 Типы фильтров

По степени очистки воды можно выделить два основных типа фильтров:

  1. Тонкой очистки. Частицы, удерживаемые такими фильтрами могут быть размером менее 1 мкм. Так же могут задерживаться тяжелые металлы. Выглядит фильтр тонкой очистки как колба, в которой находится сменный картридж. Этот картридж выполнен из нитей или волокон полиэтилена, которые намотаны на сердечник из пластика. Обычно, такие элементы фильтрации устанавливаются после грубой фильтрации воды. Дополнительно можно применять мембранного типа фильтры, после которых вода будет пригодна для питья.
  2. Грубой очистки. Фильтрующие элементы этого вида способны не пропускать частицы размером до 1 мм. Такие частицы в виде песка, ила, камушков, окалин и т.д. могут содержаться в подаваемой воде. которая пропускает отфильтрованную воду дальше в насос, а частицы с большим от сетки размером остаются. Такая сетка устанавливается в конце трубы всасывания, или на магистрали водоснабжения устанавливается колба.

Если фильтр засорился, он будет работать с малой производительностью. Нужно во время проводить его осмотр и чистку.

По назначению фильтры можно разделить на следующие категории:

  • бытовые, простой сложности;
  • очистка средней степени;
  • имеющие высшую степень водоочищения.

По способу очищения воды фильтры делятся на следующие категории:

  1. Ионообменные. Такие фильтрующие элементы применяются, когда необходимо выполнить смягчение воды, удалить марганец и железо.
  2. Биологические. Очищения здесь происходит при помощи микроорганизмов. Они активно влияют на процессы обмена.
  3. Механические. Эти фильтры предназначаются для защиты от загрязнения бытовой техники, в виде стиральной машины, и сантехники.
  4. Обратный осмос. На сегодняшний день такая очистка считается наиболее экологической и эффективной. С ее помощью можно избавиться полностью от содержания в жидкости каких-либо вредных веществ.
  5. Электрические. Такое очищение воды выполняется при помощи озона и в ходе очистки освобождаются марганец, хлор, сероводород, железо, тяжелые металлы, нефтепродукты. В ходе таких операций происходит обеззараживание в полном объеме.
  6. Физико-химические. Свое применение эта технология нашла против растворимых примесей при помощи сорбции и вызвала широкое использование благодаря высокой эффективности.

2 Виды фильтров

  1. Входной фильтр, устанавливаемый на погружные насосы. Этот фильтрующий элемент устанавливается на всасывающие части, непосредственно на насосе. Происходит очистка воды от крупных механических частиц и примесей благодаря специальной защитной сетке.
  2. Предварительный фильтр грубой очистки . Этот элемент требуется устанавливать перед насосом в водопроводную цепь и выполняет удаление крупных механических примесей в воде. Этот элемент выглядит как колба, в которой находится картридж, выполненный из пластика. Для легкости отслеживания засоренности, колба изготавливается из прозрачного материала. После засорения, можно быстро и легко вынуть колбу и промыть эту колбу.
  3. Входной фильтр, имеющий обратный клапан для насосной станции. Данный элемент монтируется на конце трубы забора жидкости у насосной станции или самовсасывающего насоса. В этом случае выполняется две функции: а отток воды из насосной системы предотвращает обратный клапан. Этот элемент помогает выполнять правильный запуск самовсасывающего насоса. Обычно, обратный клапан обладает резьбовым соединением G1, с помощью которого можно подключить всасывающий шланг для насосной станции. Шланг для насосной станции должен выдерживать давление в системе водоснабжения.
  4. Центральный фильтр. Применяется для очистки в системах подземного или наземного полива. Система с фильтром такого исполнения, позволяет прослужить долгий срок оборудованию. Благодаря установке (в разрыв трубопровода) и съемной конструкции не требуется большого труда для его чистки.
  5. Всасывающая сетка. Представляет из себя сетку для фильтрации, вмонтированную в специальный корпус. Свое применение нашел при использовании автоцистерн, ручных насосов и мотопомп.

Выбор фильтра, который будет подходить по назначению, зависит от производительности установленной насосной станции, нагрузки этой станции и веса твердых частиц. Для того, чтобы обезопасить себя и свою бытовую технику, лучше использовать сразу два типа фильтрующего элемента. На входе нужно установить фильтр грубой очистки воды, который будет отсеивать твердые тела и примеси. После него что благоприятно скажется на работе насосных станций и остального оборудования.

Чтобы правильно собрать водопроводную систему нужно соблюдать последовательность:

  • фильтр для грубого очищения воды;
  • насосная станция;
  • фильтр для тонкого очищения воды;
  • кран (смеситель) для подачи воды.

Опускаемые в колодец или скважину шланги, не оснащаются ничем.

2.1 Какой фильтр надо ставить для колодца с грязной водой? (видео)

2.2 Фильтр предварительной очистки

Принято считать, что фильтр грубой очистки, является первой линией при обороне. Его еще называют механическим фильтром. Устанавливается такой элемент обычно перед станцией и отсеивает в воде твердые частицы и примеси, что положительно влияет на насосную станцию и другое оборудование.

Предназначение фильтров может быть разнообразное и это связано с материалами, из которых выполняются, и степень очистки. Грубые фильтры могут выполняться различного размера и, в основном, из металлической сетки. Справляются они с такой работой не совсем хорошо, но такая сеточка способна улавливать мелкие частицы до 0,3 мм. Благодаря этой особенности и дешевизны они получили большую популярность водопроводных системах.

Для контроля образуемого давления в системе существует фильтр более технологичный, у которого установлен спускной клапан и манометр. Чтобы промыть фильтрующий элемент не нужно разбирать сам фильтр для этой операции. Но в ценовом плане он будет на порядок выше простого фильтра из сетки.

2.3 Фильтры, оснащенные волокнистым элементом фильтрации

Для еще более тонкой фильтрации среди грубой очистки применяются фильтры со сменным элементом, который изготавливается из разнообразных волокнистых материалов. При отсеивании рекордных для грубой очистки показателях (до 100 мкм), эти фильтры не создают значительного сопротивления образовавшемуся потоку воды. Многие владельцы насосных станций, в целях экономии, устанавливают такой фильтр перед станцией, чтобы не выполнять последующую фильтрацию.

При своих плюсах, такие фильтры страдают от своих же минусов. Они не могут сравняться с сеточными фильтрами из-за дороговизны, больших габаритов и необходимость в замене фильтрующего элемента. Такие фильтрующие элементы, не смотря ни на что, являются предпочтительнее сеточных, так как надежнее в защите насосного оборудования. Грубая очистка без тонкой должна применяться в тех случаях, когда не жалко вашего домашнего оборудования, смесителей, насосов, водонагревателей, так как грубая очистка не способна полностью очистить для вас воду.

2.4 Фильтр финишной очистки

Такая очистка относится ко второму этапу подготовки воды. На этом этапе очистки происходит удаление мелких частиц из воды, которые не были собраны при грубой очистке. Устанавливаются элементы тонкой очистки непосредственно после фильтра, предназначенного для грубой очистки. Такие фильтры способны очистить всю воду, которая подается в дом. Этого не способны выполнить бытовые фильтры, так как предназначены для конкретной позиции водоотбора. Элементы тонкой очистки должны иметь большую пропускную способность и устанавливаться сразу после насосной станции.

Основным элементом такого фильтра является мелкозернистая мембрана, которая способна пропускать только водные молекулы. После начала фильтрации вода будет разделена на два потока. В одном потоке пойдет чистая фильтрованная вода, а в другом концентрат, состоящий из соляных растворов и механических частиц. В итоге первый поток уходит в кран до потребителя, а второй по дренажу стекает в канализацию.

2.5 Проволочные фильтры, предназначенные для тонкой очистки

Это одно из последних изобретений, в корпусе которого находится намотанная тонкая проволока, покрытая стеклянной оболочкой. При работе всасывающего насоса, сквозь этого фильтра проходят молекулы воды, а все грязные частицы остаются в специальной колбе.

2.6 Защита насосных станций и фильтра

Нередко насосные станции выходят из строя при работе без воды. Для устранения этой проблемы на некоторые погружные насосы была установлена встроенная защита от перегрева двигателя и сухого хода, которая его блокирует. Самым распространенным вариантом является установка реле сухого хода. Сетевое напряжение подключается на реле защиты от сухого хода. С реле сухого хода отходящие провода идут не реле давления. При наличии в трубопроводе воды с нужным давлением будет работать насосная станция. При исчезновении воды, реле сухого хода выполнит отключение станции.

При сборке трубопроводной сети в дом не стоит забывать о фильтрах для воды. Качественно отфильтрованная вода будет полезна не только потребителю, но и для насосного оборудования.

Бесперебойная подача воды в частные дома, коттеджи зависит не только от нахождения вблизи участка скважины или колодца, но и от специального оборудования, которое может снабжать под необходимым давлением на нужный уровень, а также провести фильтрацию и заполнить систему. С данным вопросом справится насосная станция для дома.

Насосные станции

Отличительные особенности

Многих потребителей, желающих обеспечить свое жилище водой, интересуют многие вопросы. Например, каковы отличия насосной станции от обычного насоса? Каков принцип работы насосного оборудования, в чем он заключается? Чем удобна станция?

Специалисты дают такие разъяснения: насосная станция — это устройство, которое предназначено для того, чтобы создавать и поддерживать постоянное давление в водопроводной системе. Такая система полностью автоматизирована и не требует присутствия и участия человека.

Основной частою оборудования является сам насос, но чтобы обеспечить его работу требуются дополнительные устройства. Датчики напора воды контролируют его уровень в трубопроводе. Гидроаккумуляторы управляют всей системой автоматически, регулируя подачу воды при широком диапазоне уровня давления. Конструкция насоса при этом не имеет особого значения.

Как осуществить правильный выбор?

Основной причиной покупки насосного оборудования в дом или коттедж является отсутствие централизованного водоснабжения. Естественно, покупка подходящей насосной станции это очень ответственное занятие. И специалисты, в свою очередь, обращают внимание потребителя на технические характеристики и определенные параметры таких устройств.

Основным фактором, определяющим выбор конструкции, является производительность . Так как определенное количество воды следует поднять на нужный уровень, обеспечивая всех домочадцев. Также не последнее значение имеют свойства воды: колодцы имеют характеристики глубины, состояния уровня воды, размеры трубы и тип фильтрационной системы. В основном насосное оборудование рассчитано на девятиметровую глубину подачи воды.

Насосные станции условно делятся на следующие типы устройств:

  • Самовсасывающие.
  • Центробежные.
  • Вихревые самовсасывающие.

Оборудование по типу конструкции может быть моноблочным или консольным . Первый тип подразумевает расположение гидравлики на том же валу, где находится электрический двигатель.

Также существует деление устройств по видам подъема:

  1. В первом варианте подача воды осуществляется из источника.
  2. Ко второму виду подъема относится создание давления воды над уровнем земной поверхности, то есть примерно на 2-3 этаж.
  3. Затем следует подъем, при котором заполняется водопроводная система выше 3 этажа. Этот процесс осуществляют несколько соединенных цепочкой насосов.

При этом источником воды может быть не только скважина или колодец, можно использовать для таких нужд и главный водопровод или резервуар . Наиболее популярным типом, который заслужил внимание пользователей, является самовсасывающий насос.

Чтобы знать возможности оборудования необходимо разбираться в его характеристиках и параметрах. Станция со средней мощностью, имеющую показатель объема гидроаккумулятора 20 литров, подойдет для дома, где проживает семья из 3 или 4 человек. Единицей производительности насоса являются кубические метры.

Показатель производительности в 2-4 куб. м. имеют насосные станции, используемые для бытовых нужд, при этом параметры напора воды становятся от 40 до 55 м .

Для продления срока работы насосной станции учитывается качество сборки и материалы, использованные для производства деталей устройства, а также вспомогательных приборов. Бывает, что производители используют пластик, однако нужно учесть, что он недолговечен. Существенно продлевают эксплуатационный период насосной станции металлические элементы из чугуна и стали, они также сглаживают шум во время работы.

Насосное оборудование, имеющее автоматическое управление обычно производится на базе самовсасывающих центробежных систем. Встроенные эжекторы позволяют устройству подавать воду с напором от 40 м, даже при глубине 9 метров. При этом надо отметить, что на оборудование не влияет находящийся в трубопроводе воздух.

Чтобы насосная станция работала бесперебойно на протяжении большого количества времени, следует использовать вспомогательные приспособления для ее защиты. Таким прибором может стать фильтр, это самый простой и эффективный способ решения проблемы. Он устанавливается на всасывающей конструкции агрегата.

Механический фильтр

Большинство домов и коттеджей сегодня качают воду их скважин и колодцев, а жидкость состоит из многих химических примесей, которые пагубно воздействуют на устройство. Например, в состав воды могут входить глина и песок , которые засоряют гидроаккумулятор и способны привести в негодность насос. В данном случае предотвратить проблему поможет установка механического фильтра перед насосной станцией в качестве предварительного барьера для разрушающих аппарат веществ. Это поможет предотвратить проблему в будущем.

Разработчиками внедряются специальные фильтры, которые работают с погружными насосами, они устанавливаются прямо на оборудование. Однако такой подход имеет и свои минусы. Предварительный фильтр действует таким образом, что его работа создает помехи напору и давлению, как для насосной станции, так и для тока воды. Более того, фильтр подключается к реле давления, что при его засорении создается ситуация остановки подачи воды, так как он перестает пропускать сквозь себя воду. В это время насос будет работать, так как к нему не поступит сигнал об отключении, который передает реле, поэтому не исключено, что все закончится повреждением насоса.

Чтобы предотвратить подобные недостатки в работе фильтра необходимо производить его установку рядом с насосной станцией. Это даст возможность проводить чистку фильтра по мере необходимости, однако от пагубного воздействия частиц примесей будет защищен не насос, а только аккумулятор, поэтому он все равно не застрахован от поломок. Чтобы защитить насос требуется установка реле на сухом ходу.

Фильтр: степень очистки воды

Грубая очистка

Для работы насосной станции также используется фильтр грубой очистки воды. Благодаря его действию вода очищается от следующих нерастворимых частиц:

  • Песка,
  • Ржавчины,
  • Глины.

Также он справляется и с другими подобными частицами, загрязняющими воду. Такой фильтр имеет много вариаций исполнения , но все они работают по одному принципу: в фильтре остаются грубые элементы, воде же к трубопроводу проходит уже очищенной. При работе фильтра грубой очистки воды в нем задерживаются частицы диаметром до 1 мм. Фильтр по мере его загрязнения и накопления частиц можно снимать для очистки, а затем устанавливать обратно.

Фильтрующим элементом является мелкоячеистая сетка или колба с картриджем, который выполнен из нетканого полипропилена или полиэфира. Если частицы примеси больше размера ячейки фильтра, то они задерживаются, а очищенная вода поступает в насос.

Конструкция фильтра грубой очистки может иметь вид сетки, которая устанавливается на конце всасывающей трубы, или быть колбой в магистрали водоснабжения.

Тонкая очистка .

Данные фильтры создают барьер микрочастицам диаметром менее 1 мкм. В эту группу входят и частицы тяжелых металлов. Эти очистительные устройства по конструкции напоминают колбу.В нее вставляются фильтрующие картриджи, выполненные из полиэтиленовых волокон или полипропиленовых нитей. Они наматываются на пластиковый сердечник. Фильтры с тонкой очисткой обычно устанавливаются после устройств с грубой очисткой воды. В дополнение можно применять мембранные фильтры, которые по цепочке очищают воду до пригодной для питья.

Классификация фильтров

Фильтры подразделяются на следующие виды:

Чтобы выбрать подходящий вид фильтра следует исходить из веса твердых частиц, а также от производительности насосной станции, ее нагрузки.

Сегодня эффективное водоснабжение дома или коттеджа можно осуществлять в экономном режиме . Ведь современные автоматические насосные станции могут реагировать на открытие смесителей при поступлении сигнала. Кран открывают — оборудование начинает подавать воду, закрывают — система отключается. Фильтр же позволяет насосной станции работать на полную мощность, обеспечивая защиту от нарушающих ее работу различных примесей.

Фильтры серии ASF, ASD производства «ALCO-CONTROLS» (США)) и серии SF, C-T-HH, C-TT-HH производства «SPORLAN» (США) предназначены для установки на всасывающих трубопроводах для улавливания мелких частиц, адсорбирования влаги и кислоты (в зависимости от модели). Кроме этого серии C-T-HH, C-TT-HH имеет в составе активированный уголь, который позволяет удалять парафин и др. продукты разложения масла. Большинство моделей фильтров серии SF обладают функцией байпассирования паров, т. е. при превышении определенного значения перепада давления на фильтре открывается внутренний байпасный клапан, и пары проходят через фильтр, минуя фильтрующую вставку. Это позволяет в случае засорения фильтра обеспечить проход значительного количества паров для нормального охлаждения встроенного электродвигателя герметичного компрессора.

Фильтры оборудованы одним или двумя клапанами Шредера, что облегчает измерение перепада давления на фильтре

Фильтры-осушители ASF ASD SF SF без байпасного клапана C-ТТ-HH C-ТТ-HH компактные
Совместимость с хладагентами и маслами HFC, HCFC, CFC и соответствующими минеральными и синтетическими маслами HFC, HCFC, CFC (в том числе R-410A) и соответствующими минеральными и синтетическими маслами
Производительность* 8,4-87,5 кВт 8,1-60,8 кВт 8,4-419 кВт 8,4-419 кВт 7,4-26,4 кВт 7,4-24,6 кВт
Степень фильтрации 40 микрон 40 микрон 20 микрон 20 микрон 20 микрон 20 микрон
Мак. Рабочее давление 27,5 бар 27,5 бар 27,5 бар SF-11- 27,3 бар
SF-64- 34,5 бар
44,8 бар 31 бар
Температурный диапазон −40…+65°С −40…+65°С до −40 до −40
Патрубки медь (под пайку), 3/8″- 15/8″ медь (под пайку), сталь (под гайку), 3/8″- 15/8″ медь (под пайку), сталь (под гайку), 3/8″- 25/8″ медь (под пайку), 1/2″- 11/8″
Корпус сталь, покрытая коррозионностойкой краской на эпоксидной основе
два клапана Шредера два клапана Шредера один клапан Шредера для SF-64 один клапан Шредера один клапан Шредера два клапана Шредера
Адсорбция мелкие механические частицы вода, кислота мелкие механические частицы мелкие механические частицы вода, кислота, продукты разложения масла
Фильтрующий блок войлочный фильтр-грязевик, фильтрующий экран войлочный фильтр-грязевик, фильтрующий экран, основа — засыпной адсорбент (молекулярные сита и активированный алюминий) войлочный фильтр-грязевик двухсторонняя металлическая оплетка, фильтрующий экран, прижимная пружина, байпасный клапан войлочный фильтр-грязевик двухсторонняя металлическая оплетка, фильтрующий экран, прижимная пружина на входе и выходе — войлочный фильтр-грязевик, фильтрующий экран, прижимная пружина, основа — спрессованный адсорбент (смесь молекулярных сит, активированного алюминий и активированного угля)
на входе и выходе — войлочный фильтр-грязевик, фильтрующий экран, прижимная пружина, основа — спрессованный адсорбент (смесь молекулярных сит, активированного алюминий и активированного угля)

*Номинальная производительность для R-22 при падении давления на фильтре, соответствующем перепаду давления насыщения 1 К.

Рекомендуется подбирать фильтр для всасывающей линии исходя из минимально возможного перепада давления между его входом и выходом. В качестве максимально рекомендуемой расчетной величины падения давления принято значение падения давления, эквивалентное падению температуры насыщения в 1 К.

После проведения ремонтных работ, после разгерметизации системы или после сгорания встроенного электродвигателя компрессора обязательна установка фильтров C-T(T)-HH или ASD, которые не позволят большому количеству влаги, кислоты и продуктам сгорания обмоток электродвигателя попасть на всасывание и в картер компрессора. При ремонте и замене компрессоров в моноблоках, сплит-системах и др. компактных холодильных установках очень удобны в использовании фильтры C-TT-HH, форма корпуса которых позволяет произвести их установку в минимальном пространстве.

Как и в случае с жидкостными фильтрами, фильтры для всасывания фирмы «ALCO CONTROLS» наиболее эффективно борются с влагой, в то время как фильтры «Sporlan» — c кислотой.

Таблицы подбора, поправочные коэффициенты и другую информацию, а также стоимость фильтров смотрите в разделе 11.6 «Фильтры (Alco, Sporlan, ITE)

Фильтр-осушитель обычно устанавливают на линии жидкости перед для защиты его от воды и грязи. Скорость хладагента в жидкостной линии невысока, и поэтому контакт между хладагентом и твердым сердечником фильтра-осушителя достаточно хороший. В то же время гидравлическое сопротивление фильтра незначительно.

Фильтр-осушитель может быть также установлен во всасывающей магистрали, где его задачей является защита компрессора от грязи и влаги, имеющейся в хладагенте.

Фильтры, устанавливаемые во всасывающем , так называемые «антикислотные» фильтры, применяются для удаления кислот из системы после выхода двигателя компрессора из строя в результате пережога. Для того, чтобы падение давления на фильтре было небольшим, фильтр, устанавливаемый линии всасывания, должен быть больше фильтра, устанавливаемого в жидкостной линии.

Фильтр на линии всасывания должен заменяться новым при падении давления на фильтре, превышающем следующие значения:

  • В системах кондиционирования (А/С): 0,50 бар
  • В холодильных установках: 0,25 бар
  • В морозильных установках: 0,15 бар.

Смотровые стекла с индикатором влажности обычно устанавливаются после фильтра-осушителя. По цвету индикатора можно определить наличие влаги в хладагенте:

  • Зеленый цвет: Содержание влаги в хладагенте не превышает опасной концентрации.
  • Желтый цвет: Содержание влаги в хладагенте, поступающем на терморегулирующий вентиль, слишком высокое.

По наличию пузырей в смотровом стекле можно определить:

  1. Падение давления на фильтре-осушителе очень велико
  2. Отсутствует переохлаждение хладагента
  3. Недостаточное количество хладагента в системе.
Если смотровое стекло установлено перед фильтром-осушителем, по цвету его индикатора влажности можно определить следующее:
  • Зеленый цвет: Содержание влаги не превышает опасной концентрации.
  • Желтый цвет: Содержание влаги в хладагенте, заправленном в систему, слишком высокое.
  • Точка перехода от зеленого к желтому цвету в индикаторе влажности зависит от растворимости воды в хладагенте.
Примечание: Точки перехода в смотровых стеклах производства компании Данфосс носят кратковременный характер. Это означает, что переход от желтого к зеленому цвету происходит при сухом хладагенте.

Магистральные фильтры проточные для очистки воды, картриджи к ним и корпусы

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 16255075100

Картридж антибактериальный сменный для тройной очистки холодной питьевой воды CA-SE 10 bx 0,3mcr,..

Нет в наличии

1 429.00 р.

Картридж сменный для фильтров тонкой механической очистки холодной воды из полипропиленовой нити ..

В наличии

193.00 р.

Картридж сменный для фильтров тонкой механической очистки холодной воды из полипропиленовой нити ..

В наличии

211.00 р.

Сменный проточный фильтрующий элемент механической очистки из прессованного полипропиленового волокн..

В наличии

366.00 р.

Сменный проточный фильтрующий элемент механической очистки из прессованного полипропиленового волокн..

В наличии

801.00 р.

Фильтр магистральный для холодной воды Senior 3p bx-as 1″, производство «Atlas Filtri» (Италия). ..

В наличии

673.00 р.

Фильтр магистральный для холодной воды Senior 3p bx-as 1/2″, производство «Atlas Filtri» (Италия)..

В наличии

759.00 р.

Фильтр магистральный для холодной воды Senior 3p bx-as 3/4″, производство «Atlas Filtri» (Италия)..

В наличии

839.00 р.

Магистральный фильтр для холодной воды Fh30B1″-B-WB 10″ (BB10), производства «Aquafilter». Корпус..

В наличии

3 827.00 р.

Магистральный фильтр для холодной воды Fh30B1″-B-WB 20″ (BB20), производства «Aquafilter». Корпус..

В наличии

3 816.00 р.

Показано с 1 по 10 из 10 (всего 1 страниц)

Магистральный фильтр воды для дома квартиры

Выбрать фильтр и картридж для очистки воды

Магистральные фильтры со сменным картриджем, это первый этап грубой или тонкой очистки воды с удалением механических примесей (зависит от картриджа). Фильтры магистральные проточные предназначены для предварительной очистки воды из скважин, колодцев, водоемов или водопровода и устанавливаются в частном доме, на даче,в  квартире, в офисе. В нашем интернет магазине можно выбрать картриджи, колбы и фильтры знаменитых марок итальянских и польских производителей с давлением воды до 6 бар и 10 бар.

Улучшение всасывания насосной станции питания фильтра

Seacoast Utility Authority (SUA) искало менее трудоемкий и безопасный способ доступа обслуживающего персонала к подводным водозаборным экранам для периодической проверки. Насосная станция подачи фильтров подает очищенные сточные воды на шесть фильтров Aquadisc для дальнейшей обработки очищенной воды. В соответствии с существующей схемой ремонтные работники должны были наклоняться над прудом для выдержки с приподнятой платформы, чтобы вручную снять и очистить экраны, расположенные в бетонной входной конструкции под палубой.

Работая в рамках постоянного контракта на оказание услуг по проектированию и строительству с SUA, Globaltech спроектировал, разрешил и установил платформу большего размера для замены существующей, в комплекте с электрическим стреловым краном для механического подъема фильтрующих сеток с их гусениц в затопленной впускной конструкции для уборка.

Все существующие поручни, входные решетки, направляющие экрана и решетки настила были удалены, утилизированы и заменены. На погруженные в воду поверхности входной конструкции была нанесена система покрытия Epoxytec.

Достижения / преимущества проекта

  • Платформа для замены была построена из сборных алюминиевых конструкций, которая идеально вписывается в существующую входную конструкцию — сводя к минимуму время простоя при работе с оборотной водой. После изготовления алюминиевые компоненты над ватерлинией были анодированы для защиты от коррозии. Все компоненты из нержавеющей стали 316 использовались ниже ватерлинии.
  • Globaltech арендовала и установила байпасную насосную систему с трубопроводами для временной подачи вторичных сточных вод к фильтрам со скоростью не менее 9 MGD, в то время как новая система покрытия была нанесена на входную конструкцию.После удаления байпасной системы был оставлен постоянный соединительный тройник, чтобы при необходимости можно было использовать байпас в будущем.
  • Завершенный проект повысил безопасность и облегчил более частую очистку всасывающих решеток, уменьшив скорость накопления мусора во всасывающих корзинах насоса.

Насосные и подъемные станции сточных вод от систем контроля загрязнения

Канализационные / канализационные подъемные станции, также называемые насосными станциями, используются для перекачивания сточных вод или сточных вод с более низкой на более высокую высоту, особенно там, где высота источника недостаточна для силы тяжести поток и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

PCS предоставляет подъемные станции из стали, стекловолокна и бетонных блоков (бетон — это другие) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовым выпуском.

Насосная станция сточных вод может использоваться в целях экономии или для устранения неадекватных гидравлический напор, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию ​​для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и пропускать их самотеком на очистные сооружения или поднимать сточные воды для прохождения через систему очистки сточных вод самотеком.

Эти блоки, часто называемые подъемными станциями, обычно изготавливаются в виде собранных на заводе комплектных систем. К ключевым элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка и панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором.Для этого применения доступны насосы двух типов: насосы-измельчители и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы насоса или подъемной станции. Цель мокрого колодца — обеспечить автоматическую работу подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Влажный колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод.Если сточные воды остаются во влажном колодце слишком долго, может возникнуть септическое действие. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемно-насосных станций заключаются в том, что они обычно дешевле, чем сухоблочные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не включают в себя большие надземные конструкции и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

Макрофильтрация: стеллажи для мусора, сита и фильтры

, Джон МакЭндрю, Эффективная перекачка

Когда для насосной станции или технологического процесса требуется большое количество воды, ее неизменно забирают из океана, озера, реки или ручья, и всегда возникает вопрос о фильтрации — как нам поступать с втянутым мусором? в насосную станцию? Ответ двоякий: должна быть первичная фильтрация, которая должна удалять более крупный и интрузивный мусор, а затем вторичная система, которая фильтрует поток в достаточной степени, чтобы обеспечить свободное прохождение через установку.Некоторые элементы растений требуют дополнительной, более тонкой фильтрации.

Как электростанция, так и водозаборы сырой воды для насосных станций или гидроэлектростанций должны иметь дело с мусором, плавающим в потоке. Недавние телевизионные кадры наводнения на суше показывают, какой тип обломков может быть унесен внутренними паводковыми водами.

Первичный досмотр на стеллаже для мусора

Типичная прибрежная электростанция может потреблять более 100 м3 / с морской воды для охлаждения.Любой плавающий мусор в водозаборе в конечном итоге будет втягиваться во впускной канал электростанции. Первичной защитой воздухозаборника будет корзина для мусора, обычно сетка со стержнями размером 100 мм на 10 мм, расположенными на расстоянии 100 мм. Такие корзины для мусора очень часто бывают вертикальными, а иногда их устанавливают тандемно, один за другим, чтобы гарантировать, что любые скопления, падающие во время процесса удаления или очистки, улавливаются вторым экраном.

Полки для мусора, используемые с сгребающими машинами, обычно имеют наклон, и их размеры соответствуют граблям.Некоторые грабли снабжены направляющими с обеих сторон стойки, чтобы аккуратно направлять грабли и обеспечивать полную очистку, в то время как другие могут не использовать направляющих.

Стеллажи для мусора, или первичная сортировка, удаляют бревна, скопления сорняков, морские травы, коряги, крупную рыбу, ветки деревьев, сезонные сорняки, такие как сорняки капустного типа и нитчатые водоросли (волокнистые водоросли), медузы и тому подобное.

Некоторые корзины для мусора могут быть очищены водолазами вручную, а другие — механическими граблями, нанятыми для этого случая.У других может быть специальная сгребающая машина. Полки для мусора необходимо регулярно чистить, чтобы устранить потери давления, вызванные скоплением мусора. Частота уборки полностью зависит от того, что собирают, что может меняться день ото дня или в зависимости от сезона.

Как для прибрежных, так и для речных водозаборов важно, чтобы насосы и клапаны, расположенные ниже по потоку, были в состоянии выдерживать попадание обломков, которые могут упасть из корзины для мусора, без чрезмерного повреждения. Большие насосы с осевым потоком, особенно с открытыми или полуоткрытыми рабочими колесами, могут пропускать крупные предметы мусора, такие как каски, крупную рыбу или плавающие ветки деревьев.Большинство насосов не могут пропускать крупный мусор, хотя насосы могут быть спроектированы с использованием одноканальных рабочих колес для пропускания предметов размером до 100 мм или могут быть оснащены вихревыми рабочими колесами, которые могут пропускать крупные предметы, но за счет эффективности насоса.

Рыба и морские обитатели

Важным аспектом воздухозаборников является то, что на практике скорость приближения к мусорным поддонам составляет примерно 0,3 м / с. Это позволяет пловцу или гребцу отойти от приемника.

Скорость 0.3 м / с также относится к защите рыб. Было обнаружено, что рыба все еще может уплывать от водозаборов, пока скорость не превышает номинальную величину, и 0,3 м / с было принято в качестве хорошего ориентира, найденного на практике. При более высоких скоростях на заводе, расположенном ниже по течению, может наблюдаться чрезмерный улов рыбы.

Защита от рыбы сегодня является важной частью конструкции насосных станций. По мнению автора, было бы неправильно называть рыбу или медузы мусором или промышленными отходами, хотя такие термины являются общепринятыми.Морская жизнь просто находится в своей естественной среде обитания. Некоторые власти требуют, чтобы все, что взято из воды, считалось промышленными отходами, которые необходимо утилизировать. Это подчеркивает необходимость позволить морским обитателям проходить через растение настолько безобидно, насколько это возможно. Растет тенденция к созданию рыболовных трапов, позволяющих рыбе плавать вокруг гидротехнических сооружений без необходимости обходить насосную установку и фильтры.

Перегрузка мусорных решеток и фильтров

Хотя системы морской воды не так сильно подвержены наводнениям и переносимым ими обломкам, у них есть другие проблемы, такие как засорение мигрирующими косяками рыб и медуз.

Известно, что в Европе стаи мигрирующих кильок закрывают системы водяного охлаждения атомных электростанций. Эти отмели могут достигать 10 км в длину. Такие явления не редкость, но обычно связаны с сильными приливными течениями, весенними приливами и ураганными ветрами на суше, то есть с необычно сильными погодными условиями.

В Австралии одна электростанция была почти закрыта косяками медуз, что опять-таки было связано с сильным прибрежным ветром. В Новом Южном Уэльсе некоторые водозаборы были затоплены небольшими существами, называемыми мшанками.Эти существа, также известные как «моховые животные», сами по себе маленькие (менее 1 мм), но могут слипаться друг с другом, образуя полные блокировки сеток фильтров или целых трубопроводов.

Лучший способ обойти такие проблемы — это предупредить, чтобы можно было принять защитные меры.

Другой пример — сезонный сорняк. В некоторых местах сорняки, растущие в течение зимнего периода, могут высвободиться весной и затопить мусорные стеллажи. Как только проблема решена, можно применять превентивные методы, такие как использование водолазов для очистки системы или использование временных сетей для сдерживания сорняков.Альтернативой может быть остановка завода со всеми сопутствующими затратами.

Там, где барабанные решетки заблокированы волокнистыми водорослями, мшанками и подобными морскими обитателями, было обнаружено, что переход с тонкой перфорированной пластины на более толстую пластиковую сетку толщиной 15 мм может помешать морским обитателям закрепиться. Однако это может привести к более сильной потере головы на экране.

Вторичная фильтрация

После полок для мусора идет то, что можно назвать вторичным досмотром.Эти экраны, вероятно, будут сделаны из проволочной сетки или перфорированных пластин и удалят весь мусор размером более 10 мм. Видно необходимость поэтапного удаления мусора. Фильтр с 10-миллиметровыми отверстиями будет полностью захвачен ветвями деревьев или пучками сорняков и вскоре перестанет работать должным образом.

Количество и степень фильтрации, требуемые для любого процесса, полностью зависят от потребности в установке, расположенной ниже по потоку. Например, если охлаждающий поток должен проходить через теплообменник с трубками диаметром 25 мм, то поток необходимо отфильтровать как минимум до 25 мм, но на самом деле его необходимо отфильтровать примерно до 10 мм, поскольку весь мусор не круглый. или в удобных формах, подходящих к фильтру.

В категории вторичных грохотов представлены барабанные грохоты, подвижные грохоты и напорные фильтры. Барабанные грохоты использовались для забора воды на побережье на большинстве электростанций с морской водой, построенных на восточном побережье Австралии за последние 30 лет. Этим конструкциям способствовали небольшие колебания приливов и отливов на восточном побережье, поскольку барабанные грохоты по-прежнему должны работать на самом низком уровне приливов, а это может привести к созданию барабанных экранов очень большого диаметра и более дорогостоящим, если приливные колебания слишком велики. большой.

Барабанные грохоты — это очень медленно вращающиеся грохоты, хотя обычно они имеют две скорости. Тип с двойным входом позволяет воде сохранять симметричное направление, обеспечивая хорошие условия на входе в насос.

Движущиеся грохоты похожи на барабанные грохоты в том, что они должны обслуживать самые низкие приливные уровни. Обычно это большие конструкции, но они более компактны, чем барабанные грохоты. Сегодняшние версии этих экранов сделаны из лучших материалов и значительно надежнее, чем те, что были 20 лет назад.Многие подвижные грохоты, установленные в Австралии, относятся к вертикальным проточным (или прямоточным) типам, и они могут уносить мусор на чистую сторону, который затем может попасть в насосы.

Лучшая конструкция подвижного экрана — это использовать двухпоточный или центральный поток, и при таком расположении мусор не уносится.

Как в барабанных, так и в движущихся грохотах перекачиваемая вода проходит через фильтр, но мусор улавливается ведрами и затем удаляется системами распыления.Система опрыскивания будет иметь собственный фильтр и насос, и их следует регулярно проверять на правильность функционирования. Важно иметь прозрачные форсунки и полнофункциональные распылители, чтобы избежать уноса мусора, если фильтры проточного типа.

Установка барабанного и подвижного сита не всегда благоприятствует условиям потока на входе в насосы, и может потребоваться дополнительное пространство вместе с лопатками для выпрямления потока, чтобы обеспечить подходящие условия на входе насосов.

Защита рыбы

Забота и защита рыб и других морских обитателей имеют первостепенное значение. Например, на экранах на стальные конструкции иногда накладывают пластиковую облицовку, чтобы не порвать рыбу, а шлюзы специально предназначены для размещения рыбы, избегая резких изменений направления.

Медленно движущийся барабан и движущиеся грохоты с низкой скоростью воды дают рыбе возможность уплыть в целости и сохранности, а дополнительные функции, такие как закругленные углы на бетонных краях, помогают рыбе преодолевать участки растений и повороты, а также плыть через растение к выходу.

Напорные фильтры

Альтернативой использованию барабанных или подвижных экранов является использование напорных фильтров на стороне выхода насосов, хотя это оставляет насосы относительно незащищенными. Напорные фильтры могут быть разработаны для работы с морской водой и могут быть расположены независимо от уровня прилива. Напорные фильтры будут иметь более высокие потери давления, что увеличит требуемую мощность перекачивания. Барабанные грохоты и подвижные грохоты, однако, имеют низкие потери давления, но значительно более высокие связанные с ними строительные расходы, и при выборе типа установки необходимо оценить гражданские, энергопотребление и капитальные затраты.Напорные фильтры имеют более высокие скорости как на лицевой стороне фильтра, так и в линии обратной промывки, и могут вызвать более высокий падеж рыбы.

Однако такие фильтры очень эффективны при установке непосредственно перед конденсаторами или теплообменниками, где они удаляют зрелые мидии, которые в противном случае могут заблокировать теплообменник или вызвать удар по трубам. В Новом Южном Уэльсе есть несколько успешных установок.

Мидии

Мидии могут вызывать и вызывают проблемы в любых системах с морской водой.Сотни тысяч микроскопических личинок мидий ежедневно попадают в водозаборы морской воды. Затем они осядут на любой поверхности, где смогут закрепиться, и начнут расти. Затем они могут прилипать к стенкам трубопроводов, клапанов и, в частности, водяной камеры конденсатора, а затем увеличиваться до полного размера. Есть свидетельства того, что мидии не так легко прикрепляются к гладким поверхностям или скорости выше 2,5 м / с.

Там, где они прикрепляются, слои будут нарастать, и в медленно движущихся входных трубопроводах толщина может увеличиваться до 200 мм.

Во время отключения из-за отсутствия потока и питательных веществ многие из этих мидий погибнут и попадут в трубопровод. При повторном вводе в эксплуатацию они попадут в теплообменники или другие процессы и могут полностью заблокировать входную трубную пластину.

Напорные фильтры, устанавливаемые непосредственно перед такими теплообменниками или конденсаторами, удаляют эти мидии. Этот тип фильтра с большим успехом использовался в таких ситуациях на электростанциях с морской водой в Новом Южном Уэльсе, и, благодаря предотвращению простоев, они очень рентабельны.

Другими методами борьбы с ростом мидий являются воздействие на них более высоких температур (термический шок) или хлорирование. Опыт хлорирования в Новом Южном Уэльсе и за рубежом показывает, что периодическое хлорирование, даже на уровне, при котором обесцвечивается раковина мидий, не удаляет их, хотя может замедлить их рост. Однако обычно более успешным является непрерывное хлорирование на более низких уровнях. На нескольких электростанциях Нового Южного Уэльса с большим успехом применялся тепловой удар, и трубопроводы остаются очень чистыми.

Положение фильтров

Расположение фильтров или сеток имеет первостепенное значение, и вот пример: в известном здании в Сиднее для охлаждения кондиционера использовалась морская вода, и морская вода фильтровалась до 2 мм в фильтре. В системе использовался пластинчатый теплообменник с зазором 5 мм. На первый взгляд, дизайн был правильным. Однако после фильтра и перед теплообменником находился коллектор, который создавал хорошие условия для роста мидий.Теплообменник продолжал блокироваться и требовал отключений для очистки. Проблема была не в фильтре, а в том, что в жатке росли мидии. Эти мидии разлагаются во время отключения и падают на дно коллектора, а затем затопляют теплообменник во время запуска. В этом случае была бы полезна байпасная линия, позволяющая вымывать мусор через систему и обходить теплообменник.

Здесь необходимо предостережение, так как с точки зрения окружающей среды также неприемлемо смывать в розетку любые разлагающиеся или разлагающиеся вещества.Однако пример показывает, что для удаления мидий фильтр должен располагаться как можно ближе к защищаемому им растению.

Всасывающие решетки

Всасывающие решетки — еще один способ фильтрации воды, поступающей в насосную станцию. Эти сетки могут быть размещены на всасывании насоса и фильтровать поток с помощью перфорированной пластины или перфорированных пластиковых листов, что устранит необходимость в решетках для мусора. Когда перепад давления становится слишком высоким, экраны можно промывать обратным потоком воздуха под высоким давлением.Конструкция предполагает наличие некоторого потока вдоль реки или берега моря, чтобы позволить мусору стекать с экранов. Кроме того, такие экраны потребуют наличия некоторых средств безопасности, чтобы избежать выброса воздуха, который влияет на использование реки другими лицами или вызывает чрезмерный шум.

Заключение

Фильтрация насосных станций обычно требуется на трех уровнях: первичный, вторичный и в некоторых случаях третичный. Фильтрация прибрежных и речных водозаборов сопряжена со значительными техническими трудностями, а также требует первоочередного внимания к морской жизни и тому, как установка повлияет на эту жизнь.Следует задать вопрос: «Конструирована ли установка для защиты водозаборов насоса от мусора, а не для защиты рыб и морских обитателей?»

Надеюсь, и то, и другое должно быть достигнуто.

Джон МакЭндрю является владельцем Efficient Pumping, консалтинговой компании, которая обеспечивает проектирование систем охлаждающей воды, насосных систем и технологических установок для электростанций, насосных станций и связанных с ними работ, таких как трубопроводы, фильтры и вспомогательные системы. Джон обладает более чем 30-летним опытом проектирования и управления контрактами на гидравлические работы, такие как насосы, клапаны, трубопроводы и насосные станции, и почти всю свою карьеру он провел в проектировании, управлении контрактами и консультировании в этой области.

Статьи по теме

Фильтрация оросительной воды | Ранчо Лейквуд, Флорида

Перейти к основному содержанию
  1. Что такое BRU
  2. Ирригация
  3. Как беречь
  1. Home
  2. Найдите свои услуги
  3. Местные услуги
  4. Braden River Utilities
  5. Ирригация
  6. Фильтрация оросительной воды
  1. Источники BRU для оросительной воды
  2. Бюджет оросительной воды
  3. Фильтрация оросительной воды
  4. Использование оросительной воды на ранчо Лейквуд
  5. Герметичные и негерметичные зоны
  6. С кем связаться

[]

История

— Здание Фильтра

Строительство озера Уайт-Рок началось в 1910 году, когда Даллас испытывал нехватку воды.Плотина и угольная насосная станция, построенные на Уайт-Рок-Крик, были построены в 1911 году. Ручей первоначально протекал через неосвоенные сельские районы и сельхозугодья, а родниковая вода была достаточно чистой для питья.

Озеро быстро наполнилось, и чистая вода была закачана прямо в городскую водопроводную сеть без фильтрации и хлорирования. Жителям Далласа не потребовалось много времени, чтобы открыть для себя рекреационные преимущества недавно построенного оазиса и насладиться ими. Контакт с людьми; Купание, рыбалка, охота на уток и даже строительство хижин на сваях по выходным дням над озером были разрешены и отрицательно повлияли на качество воды.

Примерно в 1915 году в Dallas Morning News начали появляться объявления, в которых жителям Восточного Далласа рекомендовалось кипятить воду из-под крана, прежде чем пить или готовить с ней!

В 1922 году было построено здание фильтра и отстойники. Воду из озера, где оседал песок, грязь и другой мусор, позволяли затопить водосборные бассейны. Затем воде позволили течь через змеевик под зданием фильтра, куда добавляли и растворяли хлор из смесительной установки на втором этаже.

Затем вода прошла через шесть пар песочных фильтров, расположенных в подвале здания, а затем по огромной трубе диаметром восемь футов в соседнюю насосную станцию. Эти гидротехнические сооружения существуют сегодня под зданием фильтра.

Вода из озера Уайт-Рок использовалась городскими властями в течение многих лет, кроме строительства многих озер в Северном Техасе; Озера Даллас, Льюисвилл, Грейпвайн, Товакони, Сидар-Крик и Хаббард в 1950-х годах вытеснили Уайт-Рок и его устаревшее оборудование.Объект был закрыт; в 1963 году отстойники заполнились, а двери и окна здания фильтров были закрыты кирпичом. Старшеклассникам Вудро Вильсона все же удалось проникнуть в подвал, а инициалы и имена нескольких нынешних жителей Лейквуда можно найти «графитированными» на стенах ниже.

В 2003 году соревновательный вид гребли на озере Уайт-Рок состоял из женской бригады SMU и команды клуба старшей школы Хайленд-Парка, которые гребли из помещений в подвале баня.

Джон Маллен, основатель Далласского гребного клуба, и Сэм Лик, тренер по велоспорту и триатлону в Центре спортивной медицины и исследований Тома Лэндри, который также преподавал базовые уроки гребли на озере, основали благотворительную корпорацию 501 (c) 3. White Rock Boathouse, Inc., чтобы расширить школьную команду учащихся DISD и познакомить взрослых Далласа с развлекательной и соревновательной греблей.

Исторические, но заброшенные водопроводные сооружения были арендованы у Далласского водоканала за 2 доллара.7 миллионов было собрано в частном порядке, а сооружения были восстановлены и приспособлены для занятий греблей. Здание Фильтра было отреставрировано и переоборудовано в место проведения мероприятий, чистая выручка которого поддерживает программы гребной гребли White Rock Boathouse. Из нашего заявления о миссии;

Управляемый благотворительной корпорацией 510 (c) 3 White Rock Boathouse Inc., зал для проведения мероприятий Filter Building является последним дополнением к нашим объектам. Доход от аренды здания фильтра поддерживает программы эллинга; работа с населением, гребля среди юниоров и адаптивная гребля для инвалидов, включая ветеранов.

BidNet Direct — Закрытое предложение для города Фредерик

Из-за мер предосторожности для здоровья и общественной безопасности в связи с COVID-19, электронные заявки будут приниматься
Город Фредерик, Колорадо (далее — Владелец),
https://www.frederickco.gov/FormCenter/General-Forms-8/Engineering-Bid-Submission-Form-173 до 15:00 по местному времени 4 марта 2021 года для экрана и фильтра
насосной станции Milavec West. Улучшения.
Незамедлительно после этого все заявки, которые были должным образом получены, будут рассмотрены на предмет полноты.Участники аукциона
список и представленные графики торгов будут отправлены по электронной почте всем участникам торгов и размещены на веб-сайте города
(http://www.frederickco.gov/Bids.aspx).
Соглашение предусматривает строительство грохота и фильтра
насосной станции Milavec West. Доработки (далее — Работа).
Все предложения должны соответствовать Контрактным документам, находящимся в архиве города Фредерик.
Копии контрактных документов вместе с чертежами и спецификациями можно получить по телефону
. Веб-сайт города (http: // www.frederickco.gov/Bids.aspx) после 12:00 16 февраля 2021 г.
Потенциальным участникам торгов предлагается представить свои вопросы, касающиеся их предложения, городскому инженеру.
Виртуальная необязательная предварительная конференция состоится через Zoom Meeting в 14:00 24 февраля
. 2021 г., https://zoom.us/j/91686917692?pwd=MnYyTE1mUHBrb1RFZ3IvMlVNYlZ1Zz09
• Номер встречи: 916 8691 7692
• Код доступа: 535485
Все вопросы перед началом торгов следует направлять Саре Уотсон в технический отдел по телефону
. swatson @ frederickco.gov или (720) 382-5603. Ответы на все вопросы будут опубликованы в виде приложений к
. проект. Последний день для вопросов — 2 марта 2021 г. до 17:00.
Тендерные предложения будут приниматься на основе цены, указанной в тендерном предложении.
Город предпочитает, чтобы Работы начинались в конце марта, и ожидается, что они начнутся в течение 10 дней после
. Уведомление о действии. Завершение Работ требуется, как указано в Соглашении.
Обеспечение заявки в размере 5% от общей цены заявки должно сопровождать каждую заявку в форме, указанной в
. Инструкции для участников торгов.
В течение 5 дней с даты Уведомления о награждении победивший участник торгов должен будет предоставить
Облигация исполнения и Облигация платежа в размере 100% от суммы контракта, гарантирующая
добросовестное выполнение и оплата всех счетов и обязательств, возникающих в результате выполнения
Соглашение.
Ни одна из заявок не может быть отозвана в течение 60 дней после даты, установленной для открытия заявок.
Владелец оставляет за собой право отклонить любые и все предложения или принять это предложение или комбинацию предложений, если таковые имеются,
который, по его единоличному и безоговорочному суждению, при любых обстоятельствах будет наилучшим образом служить интересам Владельца.Нет
Ставка будет принята от любой фирмы, физического или юридического лица, которое является неплательщиком по поручительству или иным образом, или
считается некомпетентным, безответственным или ненадежным Владельцем.
Заявки, полученные после указанного времени, рассматриваться не будут, а заявки, полученные таким образом, после
. указанное время возвращается Участнику торгов в закрытом виде.

Основные сведения о фильтрах топливораздаточной колонки — Блог компании John W. Kennedy

Это руководство по фильтру ТРК было разработано для владельцев АЗС, которые только начинают свой бизнес и могут захотеть узнать об основах фильтра ТРК — что это такое, как он помогает поддерживать качество топлива и бензина и что При замене фильтра ТРК следует учитывать соображения безопасности.

Фильтр топливораздаточной колонки — это устройство, улавливающее мусор, мусор, воду и все остальное, что вам не нужно в баке автомобиля.

Он находится прямо здесь, в твоей ТРК.

А вот как выглядит:

Конечно, не все фильтры зеленого цвета и на них написаны те же характеристики, что и на картинке выше, но суть вы поняли.

Как очищает топливо?

Фильтр ТРК состоит из переплетенного волокнистого материала, скрученного и развернутого в бесчисленных направлениях для образования мембраны.

Эта мембрана имеет ряд небольших пор постоянного диаметра, позволяющих жидкости проходить через нее. Показанный выше фильтр имеет размер пор 10 микрон.

Это означает, что через него могут проходить только те вещества, размер частиц которых составляет 10 микрон или меньше. Любые твердые частицы диаметром более 10 микрон будут отфильтрованы. Чем меньше размер пор, тем тоньше процесс фильтрации.

Когда вы нажимаете на рычаг на топливной форсунке, топливо поднимается из подземного резервуара, проходит через фильтр, фильтруется в процессе и выходит из наконечника форсунки полностью очищенным — прежде чем, наконец, попасть в бак автомобиля.

Для разных видов топлива используются разные фильтры. Фильтры для DEF, фильтры для этанола, фильтры для бензина и т. Д. И т. Д.

А теперь поговорим о замене фильтра.

Фильтры ТРК следует заменять по мере необходимости и не реже одного раза в год. Если ваши клиенты начинают жаловаться, что топливо медленно перекачивается из одного конкретного шланга или заправочной колонки, скорее всего, фильтр необходимо заменить. Этому может способствовать ряд факторов: возраст резервуаров, количество мусора в резервуарах и т. Д., особенно если клиенты перекачивают во время доставки, так как в этот момент в резервуаре действительно встает мусор, который может засорить фильтры.

Компания John W Kennedy Company настоятельно рекомендует заменять фильтр только квалифицированным специалистом по обслуживанию.

Почему?

Потому что замена фильтра влечет за собой ряд мер безопасности, несоблюдение которых может привести к утечкам и серьезным авариям.

Вот краткий обзор некоторых из них.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
