Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.

Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.
Выбор высоты дымохода в зависимости от расстояния до конька
Толщина стенок. В жилых домах она не может быть меньше 10 см.
Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

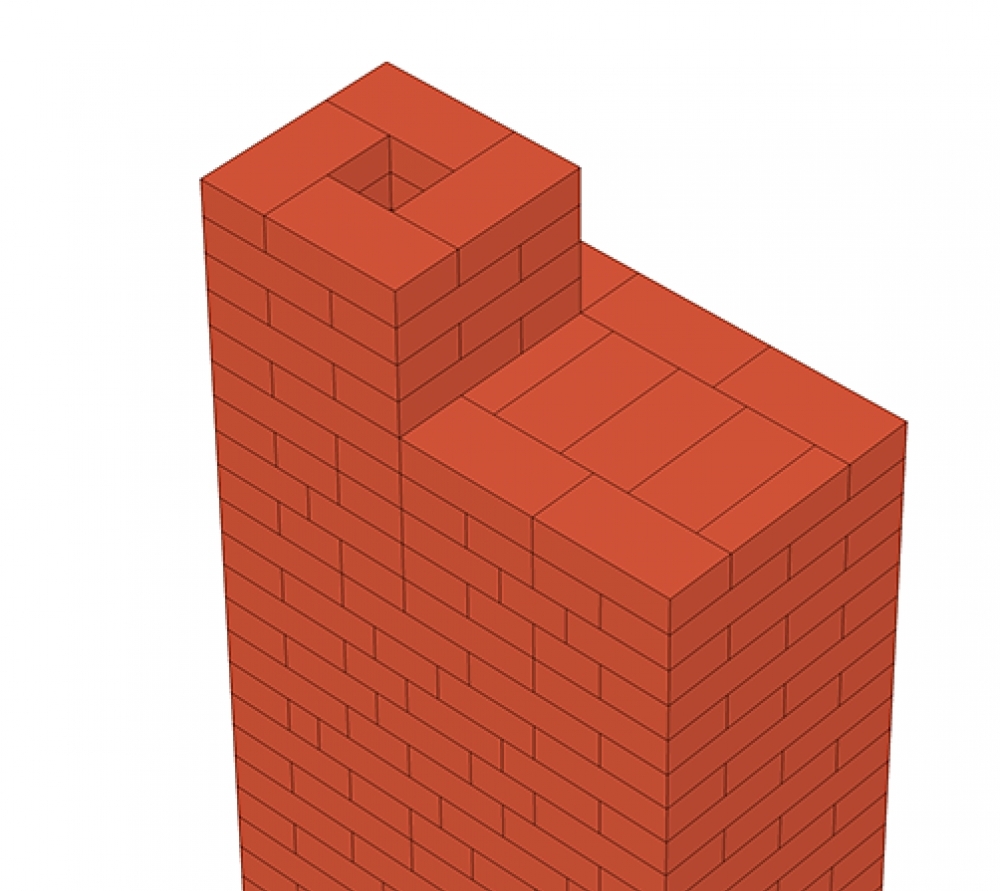

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;

Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

Из какого кирпича кладут печь и дымоход

Из какого кирпича кладут печь, дымоход: требования к материалу

Долговечность и рабочие характеристики печи главным образом зависят от того, из какого кирпича она сложена. Только зная, как выбрать кирпич, печных дел мастер может создать качественный и удобный в эксплуатации агрегат.

При выборе кирпича для печи необходимо учесть то, что ответственные участки должны быть выложены из огнеупорного кирпича.

Требования к материалу

Условия, в которых работают различные части печей, отличаются между собой, поэтому и кирпич при их возведении используется разный:

Кирпич для печи должен иметь правильную геометрическую форму и соответствовать заявленным размерам.

материал, из которого кладут топочную камеру, находится в непосредственном контакте с пламенем, поэтому он должен обладать огнестойкостью;
материал, используемый для возведения корпуса печи и внутренней части дымохода, воздействию огня не подвергается, но все равно нагревается до высокой температуры (до 1000 °С), поэтому он должен иметь соответствующую устойчивость;

внешняя кладка дымохода, как и наружных стен здания, должна обладать повышенной прочностью и морозоустойчивостью;
материал, из которого выкладываются наружные стенки печи, должен иметь привлекательный внешний вид.

При этом каждый вид кирпича независимо от того, в какой части печи он используется, должен хорошо переносить температурные колебания. Теплоемкость материала, из которого выкладывается сама печь, не должна быть слишком низкой или слишком высокой. В первом случае печь будет очень быстро остывать и ее владельцу придется все время тратить на поддержание огня. Во втором — растопка печей будет занимать так много времени, что ее хозяин успеет промерзнуть до костей.

Вернуться к оглавлению

Виды кирпича для печной кладки

Начнем с главного — с огнестойкого кирпича. Он так и называется — печной. Существует 4 его разновидности:

Кварцевый. Этот вид материала изготавливают путем обжига смеси, состоящей преимущественно из кварцевого песка и небольшого количества глины. Недостатком кварцевого кирпича является неустойчивость к воздействию кислот и других агрессивных химических веществ, при контакте с которыми он быстро разрушается.
Углеродистый. Сырьем для данной разновидности служит кокс или графит, который прессуют под большим давлением. Применяют углеродистый кирпич для сооружения домен.
Основной. Этот вид строительного материала широко применяется в металлургической отрасли. Изготавливается он на основе известково-магнезитовой смеси.
Шамотный (глиноземистый). Смесь, из которой изготавливается глиноземистый кирпич, на 70% состоит из особого сорта глины, называемой шамотной. Именно ей этот материал обязан своими огнеупорными свойствами. Из шамотного кирпича выполняют топки бытовых печей и каминов, поэтому далее мы поговорим о нем более подробно.

Вернуться к оглавлению

Шамотный кирпич

Маркировка шамота начинается литерой «Ш». Далее следует буква, обозначающая один из двух классов — «А» или «Б». Они отличаются максимальной температурой, которую способен выдержать шамот. Классу «А» соответствует температура 1400 °С, классу «Б» — 1350 °С. После буквенной комбинации в маркировке шамотного кирпича указываются цифры, обозначающие его размеры.

Таблица сравнения огнеупорных материалов.

Стандарт, в соответствии с которым выпускается этот материал (ГОСТ 390-96), предусматривает несколько размерных групп:

250х124х65 мм;
230х114х65 мм;
230х114х55 мм.

Шамот не только устойчив к воздействию высоких температур, но и не разрушается при температурных перепадах. Еще одна выгодная сторона данного материала состоит в том, что он почти не впитывает влагу. В целом по совокупности характеристик шамот можно признать наилучшим среди огнеупорных материалов.

Изготовленный по всем правилам шамот должен быть желтого цвета. Допускаются вкрапления красного или коричневого цвета. Слишком светлый или даже белый оттенок свидетельствует о том, что обжиг смеси был произведен с нарушениями технологии. Производство шамота требует скрупулезного соблюдения технологического регламента: недожженный продукт будет активно набирать воду, пережженный получит стекловидную структуру и будет плохо сцепляться с раствором.

При покупке шамотного кирпича следует быть осторожным, поскольку известны случаи, когда вместо него покупателю подсовывали керамический. Последний можно использовать для выполнения облицовки или декоративных элементов, но для топки он не годится, поскольку выдерживает температуру не выше 800 °С.

Вернуться к оглавлению

Огнеупорный кирпич

Можно сложить печь целиком из шамотного кирпича, но из-за его немалой стоимости такой агрегат обойдется своему владельцу в солидную сумму. Более целесообразно для кладки основной части печи и дымоотводящего канала использовать огнеупорный кирпич. Он изготавливается путем обжига смеси, состоящей по большей части из красной огнеупорной глины и некоторого количества кварцевого песка.

Схема производства огнеупорных кирпичей.

Важнейшей характеристикой этого вида является устойчивость к воздействию температур до 1000 °С. Кроме того, он обладает достаточной теплоемкостью, поэтому сложенная из такого материала печь долго отдает тепло.

На сегодняшний день огнеупорный материал выпускается в двух размерных исполнениях:

Часто огнеупорный кирпич применяют для обкладки дымоотводящего канала из металлической трубы. С одной стороны такой дымоход устойчив к воздействию агрессивных химических веществ (используется кислотоустойчивая сталь), с другой — имеет хорошую теплоизоляцию и высокую теплоемкость.

Кирпичи данной разновидности могут иметь красный или коричневый цвет.

Вернуться к оглавлению

Дополнительная информация

Приготавливаемая для производства кирпичей смесь может иметь различную плотность, от чего будет зависеть прочность будущего изделия. Соответственно этому критерию данный материал подразделяется на несколько марок.

Шамотный кирпич выдерживает высокие температуры, воздействие извести и щелочи.

Название марки состоит из литеры «М» и следующего за ней числа, которое обозначает предельно допустимую нагрузку в кг на 1 кв.см материала. Для того чтобы сложить печь, особо прочный кирпич не нужен, достаточно будет марок М250 или М200. Использование кирпичей более высоких марок нецелесообразно не только по экономическим соображениям. Дело в том, что с увеличением плотности (следовательно, и прочности) скорость прогрева изделия (теплопроводность) падает. У марок М200 или М250 этот параметр находится на оптимальном уровне, в то время как печь из кирпича марки М500 придется растапливать слишком долго.
При подборе кирпича для наружной кладки уличной части дымохода следует обратить внимание еще на одну характеристику — морозостойкость. Для ее обозначения используют литеру «F» и числовое значение, которое отображает, какое количество циклов замораживания-оттаивания может выдержать материал без разрушения. Морозостойкость кирпича тем выше, чем ниже его гигроскопичность, поскольку появление трещин в теле изделия вызывается именно замерзающей влагой. Наименее «выносливые» кирпичи имеют класс морозоустойчивости F25, самые надежные — F300.

Вернуться к оглавлению

Выбираем кирпич

Важнейшей задачей, которую предстоит решить будущему владельцу печи на начальном этапе ее возведения, это выбор кирпича достойного качества. Перед тем как осуществить закупку, предлагаемый вам материал следует подвергнуть тройному тестированию:

Проверка №1 — визуально-измерительная.

В первую очередь покупателю следует оценить внешний вид стройматериала, то есть его цвет и правильность форм. Допустимыми считаются дефекты в виде тонких трещин или бороздок. На поверхности изделий не должно быть стекловидной корки, иначе раствор не будет к ней приставать.

Измерьте несколько образцов. Все они должны иметь одинаковые размеры. Класть печь из разнобойного кирпича очень неудобно, к тому же кладка получится некачественной из-за наличия швов с большей, чем положено, шириной.

Огнеупорный кирпич используют для строительства печей, каминов и других конструкций, которые подвергаются высокому нагреву.

Проверка №2 — звуковая.

Несколько образцов из предлагаемой вам партии необходимо простучать металлическим молотком. Качественный полнотелый кирпич при ударах будет звучать чисто и звонко. Если вместо этого вы услышали глухой звук, от покупки лучше отказаться: в теле изделия имеются скрытые трещины, появляющиеся из-за нарушения условий производства или хранения. Сложить печь из такого материала, конечно, можно, но простоит она совсем недолго.

Проверка №3 — анатомическая.

Для осуществления полной проверки несколько образцов придется разбить. Качественный продукт при этом развалится на несколько крупных кусков, бракованный — рассыпется на мелкие. Внутри тело образца должно иметь ровный однородный цвет, наличие темных пятен свидетельствует о низком качестве.

Если поблизости имеется старая отслужившая свое печь, кирпичи можно взять из нее. Но не все, а только те, которые не использовались для кладки топливника.

Подходящими будут кирпичи, из которых были выложены первые ряды, потолочная разделка и дымоход.

При кладке новой печи их нужно будет развернуть так, чтобы испачканная сажей сторона не смотрела наружу.

Вернуться к оглавлению

Выбор кирпича для дымохода

Дымоход является неотъемлемой частью печного отопления или камина. С его помощью все продукты сгорания выводятся наружу, кроме того, в доме на поверхностях не остается черный налет сажи. Для устройства используется специальный кирпич для дымоходов. Несмотря на внешнюю простоту, дымоход имеет достаточно непростую конструкцию и должен возводиться по определенной технологии. Только соблюдение всех правил и рекомендаций станет залогом качественного результата.

Для строительства дымохода рекомендуется использовать полнотелый кирпич.

Возведение дымохода — обязательный этап при монтаже камина или печного отопления. На сегодняшний день дымовые трубы могут быть выполнены из разного материала: керамики, кирпича, металла, полимеров. Традиционный и самый распространенный вариант — использование кирпича. Стоит отметить, что для этой цели нужен специальный дымоходный кирпич, который отвечает всем требованиям.

Выбор строительного материала

Печь может работать на разном топливе. Если она рассчитана на дрова, дымоход нужно делать кирпичный. Это обусловлено тем, что во время сгорания древесина выделяет газ, температура которого при выходе превышает 700°С. Именно по этой причине большинство дымоходов на крыше частных домов именно из кирпича.

Кроме того, такой вариант дымовой трубы может быть соединен с топкой на любой высоте, а в процессе кладки допускается отклонение от вертикали, если надо обогнуть какое-либо препятствие. Сооружать трубу для отвода дыма можно непосредственно на перекрытии над печкой или камином.

Существуют строительные нормы и правила, согласно которым возведение отводной трубы должно осуществляться из красного кирпича обычного обжига. Оштукатуривать внутреннюю поверхность трубы категорически запрещается, так как штукатурка может со временем отслоиться, отвалившиеся куски закроют проем и станут причиной несчастного случая.

Разновидности кирпича

К выбору кирпича для дымохода важно подойти со всей ответственностью. Нужно понимать, какую нагрузку испытывает конструкция. Например, резкий перепад температур внутри и снаружи трубы, особенно в зимнее время, может быстро разрушить некачественный материал.

Также не стоит исключать такие факторы, как влияние снега и дождя, ветра и солнечных лучей. Именно поэтому для дымохода важно выбрать подходящий строительный материал и экономить на нем нельзя.

Рекомендуется выбирать дымоходный кирпич, который отвечает ГОСТу 8426-75. Именно он предназначен для строительства труб в частном доме или котельной. Чтобы уберечься от подделок, при покупке стоит запросить паспорт серии, в котором указаны данные производителя и нормы соответствия государственным стандартам.

Чаще всего для строительства дымохода используется полнотелый кирпич.

Кроме того, он должен быть хорошо пропечен. Состав такого кирпича исключает любые примеси извести, камней и других посторонних ингредиентов. В готовом виде каждый кирпич должен быть идеально ровным и гладким, с самыми высокими техническими характеристиками.При покупке полнотелый кирпич можно проверить на качество самостоятельно. При постукивании будет слышен металлический чистый звук. Пустотелый же кирпич при ударе звучит глухо. Можно проверить качество и другим методом. При падении с высоты полнотелый качественный кирпич максимум расколется пополам, но на мелкие кусочки не рассыпется. Визуально на кирпиче не должно быть никаких трещин и прожилок черного цвета.

Кладка дымохода

Схема кладка дымохода из кирпича.

Кроме качественного кирпича, для кладки дымохода нужно позаботиться о качественном растворе. Он также играет очень весомую роль. Обычный раствор для возведения дымохода совершенно не подходит. В нашем случае пропорции должны быть следующими:

цемент — 1 часть;
известь — 0,5 части;
песок — 2,5 части.

Пропорции соблюдать очень важно, поскольку под воздействием высокой температуры, факторов окружающей среды и отходов сгорания некачественный раствор начнет рассыпаться.

Высота дымоходной трубы будет напрямую зависеть от конструкции крыши и отопительной системы в целом. Труба должна выходить за пределы крыши, но делать ее слишком высокой не стоит: это приведет к значительному увеличению расхода топлива. Холодная непрогретая труба может стать причиной образования конденсата, который негативно скажется на тяге.

Поэтапное строительство дымохода из кирпича

Схема врезки в дымоход.

Перед тем как приступить к строительству, необходимо ознакомиться с чертежами и в дальнейшем строго им следовать. Лучше всего при самостоятельном возведении выбирать самые простые решения. Первым этапом строительства является заливка фундамента. Он имеет простую прямоугольную форму и должен быть на 15 см больше дымохода.

Независимо от здания высота трубы должна быть не менее 5 метров, иначе тяга будет очень плохой. Чтобы конструкция получилась долговечной и максимально прочной, стоит делать швы как можно тоньше. Оптимальным показателем считается размер 1,5 см. Толщина стены дымовой трубы должна быть минимум 10 см, это обеспечит высокий уровень пожаробезопасности. Во время строительства не стоит забывать об отверстиях для чистки. Внутренняя поверхность трубы должна быть идеально гладкой. На неровных поверхностях сажа оседает намного быстрее.

Если дымовая труба располагается возле дома, очень важно скрепить ее со стеной. Для этой цели используются анкера, которые располагаются по всей высоте через каждые 30 см. Часть трубы, которая прилегает к потолку и крыше, необходимо изолировать с помощью асбестовой ткани. Она предотвратит возгорание.

Если кирпичный дымоход возведен выше крыши, снаружи рекомендуется отделать его облицовочным кирпичом. Он также должен отвечать существующим нормам и стандартам и быть устойчивым к воздействию высоких и низких температур.

Ключевые моменты, на которые стоит обратить внимание

Очень важно контролировать ровность всех рядов, особенно горизонтали. Для этой цели стоит использовать обычный строительный уровень. Горизонталь проверяется после каждого выложенного ряда, вертикальная плоскость — через несколько рядов.
Толщина раствора не должна превышать 10 мм. Более толстый слой не позволит выстроить прочную конструкцию. Через некоторое время раствор начнет крошиться и высыпаться.
Стоит уделить должное внимание и отделке швов. Никаких просветов быть не должно, поскольку через них могут проникнуть искры и спровоцировать возгорание.
Выполняя кладку дымохода, необходимо использовать только качественные цельные кирпичи. Если применяется часть кирпича, слой раствора между ним и другим кирпичом должен быть минимальным. Делить кирпич на части необходимо только при помощи болгарки.
Правильно приготовленный раствор — залог надежной конструкции.

Сделав дымоход своими руками, соблюдая все рекомендации и технологии, можно обеспечить себя конструкцией, которая будет выполнять все свои функции на протяжении длительного времени.

Из какого кирпича кладут дымоход

Время, которое прослужит верой и правдой печь и дымоход, во многом зависит от качества и вида используемого камня. Сложить хороший отопительный прибор можно только обладая знаниями о том, как выбирать строительный материал.

Из какого кирпича кладут печь и дымоход

Разные части печи находятся в разных условиях, поэтому и материал должен подбираться исходя из этого:

В топке кирпич контактирует с пламенем. Устойчивость к пламени – одно из главных требований для кирпичей этой дислокации.
Массив печи и дымоход изнутри не находится в контакте с огнем, однако температура здесь может быть довольно высокой до 1000 градусов. Материал должен быть рассчитан на такую температуру.
К наружной части трубы требования несколько иные, кладка должна быть прочной и стойкой к морозам. Такие же качества наблюдаются и у кладки внешних стен дома.
Облицовка печи производится из красивого материала, т.к. он все время будет находится на виду.

Общими качествами всех кирпичей для печи являются следующие: стойкость к колебаниям температуры и средние показания теплоемкости. Способность аккумулировать тепло у печного кирпича должна быть в пределах средних значений. Чересчур низкая приведет к скорому остыванию отопительного прибора, что потребует слишком частой ее топки. Очень высокая теплоемкость отнимет у истопника много времени на то, чтобы нагреть печь до нужной температуры.

Разновидности камня для кладки печей

Огнестойкий кирпич называют печным, благодаря его свойствам и распространенному использованию при кладке отопительных приборов. Есть 4 типа такого камня:

Кварцевый. Он состоит из кварцевого песка и глины, которой в составе немного. Эту смесь обжигают для получения необходимых свойств. Слабое место его – химическая непереносимость кислот и прочих агрессивных соединений. Контакт с ними приведет к скорому разрушению камня.
Углеродистый. Его производят из кокса или графита путем прессования. Полученный камень используют для кладки доменных печей.
Основной. Широко распространен в отрасли металлургии. Основу его составляет смесь известки и магнезита.
Шамотный. Второе название его – глиноземистый. Его делают из специального вида глины. Шамотная глина и придает этому камню его уникальные свойства. На практике из него делают футеровку топливников печек и каминов.

Шамотный кирпич

Этот вид кирпича имеет свою маркировку. Есть две разновидности глиноземного кирпича:

«ША» выдерживает температуру до 1400 градусов.
«ШБ» способен выдержать лишь 1350 градусов.

Далее в маркировке следуют цифры, обозначающие его габариты.

В ГОСТе прописаны несколько вариантов размеров: 250×124×65 мм, 230×114×65 мм и 230×114×55 мм. Такой кирпич стойко переносит большие колебания температур и не обладает способностью впитывать воду. Совокупность этих данных делают шамот лидером среди огнеупорных кирпичей.

Шамотный кирпич, произведенный в соответствии с технологией, обладает желтым оттенком. На нем могут наблюдаться красноватые и коричневатые зерна. Если кирпич выглядит слишком бледным, то можно уверенно сказать, что технология производства была нарушена. Если сырье для производства шамота было недостаточно обожжено, то он будет хорошо впитывать влагу. Если обжиг производили слишком долго, то поверхность будет напоминать стекло. Такие кирпичи плохо держатся на растворе.

Шамотный кирпич следует приобретать только в известных местах. Недобросовестные продавцы могут вместо дорогого материала подсунуть дешевый на основе керамики. Его применяют исключительно для облицовочных работ. Для футеровки топливника он не пригоден, т.к. при температуре свыше 800 градусов разрушается.

Огнеупорный камень

Шамотным кирпичом можно выполнить и всю кладку печи. Но это удел обеспеченных людей, потому что такой вариант обойдется не дешево. С точки зрения экономической эффективности, массив печи и дымоход лучше сложить из огнеупорного кирпича. Он производится из смеси красной глины и кварцевого песка, которую затем обжигают.

Он характеризуется стойкостью к действию высоких температур (до 1000 градусов). Теплоемкость огнеупорного кирпича также больше, чем у керамического, поэтому печка дольше будет оставаться теплой. Этот кирпич можно встретить в двух стандартных размерных вариантах: 250×120×65 мм и 250×85×65 мм.

Таким материалом можно обложить дымоход из стали. Металл обладает устойчивостью к сильным химическим соединениям, а кирпич дополняет его большей теплоемкостью и уменьшает потери тепла. Огнеупорные камни могут обладать красным и коричневым оттенком.

Дополнительные характеристики кирпичей

Кроме названия вида кирпичей, существуют и другие немаловажные параметры. Кирпичи производятся из

смеси, которая обладает разными показателями плотности. А они напрямую влияют на прочность готового изделия.

Марка кирпича показывает, сколько кг на кв. см поверхности он может выдержать. Для кладки печи кирпич повышенной плотности не используют. Вполне можно взять М200 или М250. Если это значение будет выше, то это повлечет увеличение его стоимости. Также у высокоплотного изделия ниже способность проводить тепло. Печь из такого камня нужно топить продолжительное время, чтобы она прогрелась. Этот параметр у марок М200 и М250 более оптимальный.

Дымоход – часть печи, наиболее подверженная воздействиям погодных условий и атмосферных осадков (снег, дождь). Выбирая материал, из которого будет выполнен дымоход за пределами здания, стоит посмотреть на его стойкость к морозам.

Эта характеристика обозначается буквой «F» с числом, обозначающим, сколько раз кирпич можно заморозить и разморозить пока он не разрушится. Стойкость к морозам имеет обратную зависимость от его способности впитывать влагу. Это связано с тем, что разрушение вызывается появлением в теле трещин от замерзшей воды. Самые слабые с этой точки зрения камни имеют маркировку F25, а самые долгоживущие F300.

Советы по выбору

Подобрать и приобрести материал хорошего качества – первоочередная задача при подготовке к кладке печи и дымохода. Сначала материал нужно тщательно осмотреть и протестировать. Как это сделать описано ниже:

Оцениваются такие параметры, как окраска и правильность формы. Тонкие мелкие трещинки не считаются браком. Поверхность должна быть шершавой, чтобы раствор хорошо с ней контактировал, обеспечивая прочное сцепление.
Возьмите случайные кирпичи и проведите их измерение. Если данные будут варьировать, то с таким материалом придется провозиться больше обычного. Качество кладки будет невысоким.
По нескольким экземплярам нужно стукнуть железным молотком. Звук должен быть чистым и звонким. Глухой звук – признак внутренних дефектов. Печь из такого кирпича прослужит меньше положенного.
Разбейте несколько кирпичей. Если они распадутся на крупные части, то это признак качества. Бракованные изделия рассыпаются на мелкие кусочки. Цвет на сломе должен быть однородным. Темные пятна говорят о том, что кирпич низкокачественный.
Если кирпич берется из разобранной печи, то в дело можно пустить те, которыми были выложены дымоход, низ и разделка.

Дымовая труба кирпичной дровяной печи

Дымовая труба – один из важнейших элементов печи, от правильности выполнения и исправности которой, зависит надежная работа печи, прежде всего в критических режимах (например, растопка), пожаробезопасность всего сооружения. Большая часть печной трубы в основном скрыта от ежедневного пригляда – чердак, как правило, не самое посещаемое помещение, а между тем, она, труба, требует регулярных осмотров и вообще, самого пристального внимания к своей исправности.

А из наших труб идет необычный дым.
Стой! Опасная зона! Работа мозга.

Дело в том, что именно дымовая труба создает тягу – подсос воздуха снизу, за счет поднятия горячих газов вверх. И если в самой печи, при ее топке создается небольшое разрежение и любая неплотность, грозит нам только ухудшением КПД агрегата, то в дымовой трубе, давление уже положительное, и чем выше от земли, тем положительнее. Неплотности в теле трубы, уже грозят выбрасыванием наружу горячего газа и искр. Особенно это опасно вблизи деревянных конструкций – в месте прохода перекрытий, элементов кровли.

За время эксплуатации дровяных печей, был накоплен изрядный опыт, освоены несложные конструктивные приемы и мероприятия, позволяющие риск пожара от печи, свести к минимуму. Их следует придерживаться, о печи, как об объекте повышенной опасности, стоит помнить всегда. Что касается дымовых труб – для классических кирпичных дымоходов выработаны вполне безопасные конструкции проходов через перекрытия и кровлю. Кирпичные дымоходы на чердаках, рекомендуется штукатурить и белить – любые трещины на такой поверхности отчетливо видны. Кладку дымоходов следует выполнять с особенной тщательностью, полностью заполняя швы глиняным раствором. Захламление чердачного пространства, в первую очередь вокруг дымовой трубы не допускается. Следует совершать регулярные осмотры дымовой трубы на чердачном пространстве.

Конструктивно, дымовые трубы бывают насадными (поверх печи) и коренными – стоящими отдельно. Последние, существенно удобнее в смысле ремонта. Кроме того – часть печной трубы расположена вне помещения – дымовая труба может быть выполнена в первую очередь, скажем до холодов. Печь или плита, может строиться и позже, в отапливаемом помещении.

Ремонтопригодность печи с насадной трубой, существенно ниже. Несмотря на это, умельцы изловчаются практически полностью ремонтировать печь, приподнимая трубу домкратами. Существует, однако, малоизвестное конструктивное решение, позволяющее существенно повысить ремонтопригодность печи с насадной трубой. Для этого, поверх печи отливается нетолстая армированная бетонная плита, а труба строится поверх нее. При ремонте такой печи, можно одномоментно, практически полностью разбирать один из ее углов или стенок без демонтажа дымовой трубы.

Примыкающие к противопожарному расширению кладки — распушке дымовой трубы, деревянные конструкции перекрытия, рекомендуется отделать тонкой листовой сталью, поверх которой, гвоздиками закрепляется листовой, вымоченный в жидком глиняном растворе, войлок. Это очень хороший индикатор неисправностей в труднодоступном месте – при образовании свища в стенке трубы, войлок начинает тлеть, издавая резкий неприятный запах, легко улавливаемый и опознаваемый, даже в больших помещениях.
Образованные практическим путем, безопасные размеры при строительстве печи, приведены ниже.

Отдельная история – хорошая работа и долговечность дымовой трубы. Здесь также есть несколько правил – высота дымохода должна быть значительной – не менее 5м от колосника, для исключения «ветрового подпора» и как следствие дымления печи, труба должна иметь определенную высоту над кровлей (см. рисунок выше). Внутренняя часть дымовой трубы, должна быть, возможно более гладкой – иногда, внутреннюю часть кирпичной трубы штукатурят или вставляют в нее «обсадную» трубу из керамики или нержавеющей стали. Это существенно упрощает требования к кирпичной кладке трубы, повышает пожарную безопасность. Сечение канала дымохода такой трубы, в крайнем случае, можно несколько уменьшить – за счет гладкости стенок, сопротивление газовому потоку не увеличится.

Дымовая труба теплоемкой отопительной печи должна быть «теплой» — кирпичная кладка, при грамотном проектировании печи (достаточно высокая температура на входе в трубу) этому требованию удовлетворяет. Труба, выполненная из более теплопроводящих материалов должна быть утеплена негорючим материалом с низкой теплопроводностью. В противном случае, в ней, в трубе, конденсируется влага и креозот, и то и другое стекает в печь, разрушает кладку, служит причиной неприятного запаха в помещении.

Еще одна важная забота при выполнении печной трубы – обеспечить плотную заделку кровли вокруг нее, не позволяющую осадкам проникать внутрь чердачного помещения. При выполнении трубы кирпичной кладкой, существуют надежные, испытанные временем конструкции, объединяющие противопожарное расширение кладки (распушку) и косой карниз на трубе поверх кровли, под который заводят сформованные уплотнительные элементы из металлического листа. Элемент называется выдрой.

О проходе дымовой трубы через балки и стропила, следует позаботиться еще на этапе размещения печи в доме, при этом, лучше всего дымовую трубу разместить рядом с коньком крыши, это облегчит заделку кровли под выдру, уменьшит высоту трубы над кровлей (основная ее часть будет под крышей, что положительно скажется на долговечности конструкции), наконец, вид дома с такой печной трубой, наиболее эстетичен.

В последнее время нашли применение весьма удобные металлические утепленные дымоходы. Внутренняя их часть выполнена из нержавеющей стали, внешний кожух, может быть как нержавеющей стали, так и из более дешевой – оцинкованной. Пространство между трубой и кожухом, заполнено негорючей теплоизоляцией. Дымоходы отвечают помянутым выше требованиям и монтируются из готовых элементов, вроде конструктора. В ассортименте имеются элементы аналогичные распушке и выдре, элементы для присоединения к печной конструкции.

Для нашей печи-стенки, дымоход решили сделать комбинированным – под крышей классический кирпичный, вывод же за кровлю – двумя кусками двухслойной металлической «сэндвич»-трубы. Сделать трубу канонически — выложить ее полностью из кирпича, мы не успели до осенних дождей, кроме того, наружная, выше кровли, часть кирпичной трубы имеет довольно сложную конструкцию и выкладывается на цементном растворе, а нам, вероятно, придется позже, подключать к существующему дымоходу еще одну – банную печь.

Наш дымоход – самый маленький из благородного семейства печных кирпичных труб – в сечении, всего половинка кирпича- 13х13см. Порядовки его самого и распушки с выдрой ниже.

Что было использовано в работе

Инструменты.
Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным и обычным абразивным диском, тяжелая резиновая киянка. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Для попутных плотницких работ, весьма удобна электрическая цепная пила. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска. Для работы «наверху» следует заранее позаботиться о лестницах, страховочных веревках, пригодится страховочный пояс.

Материалы.
Понятно кирпич, в данном случае обычный — глиняный, в нужном количестве. Глина, песок. Базальтовый картон. Два «сустава» фабричного стального утепленного «сэндвич»-дымохода соответствующего сечения, «зонтик» к нему, переходная деталь, для состыковки с кирпичной кладкой. Сопутствующие мелочи.

Полная распушка нашей трубы, к сожалению, не поместилась – балки потолка установлены слишком часто и каждая в своем гнезде – не раздвинуть. Придется обворачивать место прохода через перекрытие, в несколько слоев базальтовым матом.

Второй мансардный этаж, высота кирпичной части трубы выбрана такой, чтобы два стандартных куска «сэндвич»-дымохода, в сочлененном состоянии, обеспечивали искомые 500мм над коньком крыши. В галёрке видны сами части металлического дымохода.

На стальной переходной детали, мы нарисовали спиртовым фломастером внешний периметр нашей трубы, разделили его на восемь частей. Эти точки, следует перенести на кровлю.
Мы пользовались отвесом, перенесенные точки соединили плавной линией, начертили примерные линии реза. Задача была — сделать выпуск наружу максимально плотным, с лепестками наружу. При помощи этих лепестков, подручных средств и малого печного загиба, мы планировали загерметизировать кровлю в месте прохода железки. Поскольку металлическая часть дымохода, весьма вероятно будет заменяться полноценной печной кладкой – тратится на дополнительную временную, притом довольно дорогую деталь, посчитали излишним. В конце концов, эластичная кровельная манжета очень просто устанавливаются в любой момент.

При выпиливании проема столкнулись с неожиданной трудностью – освещение снаружи, даже в сумрачный пасмурный день существенно выше внутреннего – пропилив малую часть, из за контрастного освещения абсолютно перестали видеть разметку. Работали с налобным фонариком, потом плюнули и притащили мощный светодиодный прожектор. С ним, проблема исчезла.

Вопреки опасениям, искрами ничуть не поплавило синтетическую пароизоляцию, даже особенных следов не осталось.

Экзаменуемые разделились на сообразительных и сильных…

Из бородатого анекдота.

Собрав трубу, установили ее на место, встала весьма плотно – не зря столько возились с разметкой.

Для невеликих высотных работ, не стали делать специальную крышную лестницу – наклон кровли небольшой, в нескользящей обуви вполне можно было ходить и без нее, только оснастили Мишу доброй веревочной страховкой, за нее же он и придерживался, добираясь до конька.

Поверх переходного металлического элемента выпилили и положили еще два ряда кирпичей. Щель между кирпичной кладкой и трубой уплотнили полоской базальтового мата – чтобы мусора не насыпалось.

В этот день пошел дождь, и остатки работ были вынуждены отложить до более сухого времени. Когда на крыше подсохло, Миша заделал щель в кровле битумным герметиком с широким алюминиевым скотчем.
Второй этаж в этом году будет законсервирован – зимовать будут внизу, около печки. Утепления под кровлей, соответственно, в ближайшее время не будет – место заделки на виду. Как говорят врачи, — понаблюдаем.

После окончания работ.

Наша печь закончена, с момента окончания работ прошла неделя, можно сушить, мелкими и частыми протопками. Вначале это небольшой шалашик на колоснике из лучинок в палец толщиной. День ото дня, количество топлива постепенно увеличивается. Задвижка дымовой трубы должна быть постоянно открыта. Сушку выполняют до полного высыхания внешней поверхности печи. Часто рекомендуют также ориентироваться на капельки сконденсировавшейся воды на металлических задвижках.

Дымоход из кирпича своими руками: как построить самостоятельно

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. Главная задача любого дымохода – это удалять из здания продукты сгорания топлива. А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей. Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Основные составляющие кирпичного дымохода

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба, которая установлена прямо на печи. В ней – задвижка. Выкладывается надсадная труба с особой перевязкой кирпичей.

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки. Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

Та часть кирпичного дымохода, что выходит на чердак – это стояк, ровная часть, которая будет идти до самой кровли.

Следующая разделка – это выдра, специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

О том, как правильно выбрать дымоход, можно узнать тут: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: http://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума. Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео http://stroy-banya.com/video/uteplenie-video/uteplenie-kryshi-bani-svoimi-rukami.html

Технология кладки дымохода из кирпича

Технология кладки дымохода из кирпича сама по себе довольно-таки проста и понятна, так как, в отличие от самой кирпичной печи, труба обычно не имеет сложных по конфигурации внутренних каналов. Однако, несмотря на относительную незамысловатость конструкции, нельзя не учитывать колоссальную значимость этого отдела печи, так как от него напрямую зависят качество отопления дома и безопасность как самого строения, так и людей, проживающих в нем. Поэтому для того чтобы вся работа увенчалась успехом, необходимо подойти к ней с максимальной аккуратностью, с опорой на рекомендации опытных мастеров и на разработанные и опробованные схемы конструкции.

Технология кладки дымохода из кирпича

Возводя дымоотводную трубу, следует помнить, что ровность внутренних стенок канала не менее важна, чем эстетичность наружной кладки. От этого обстоятельства зависит не только устойчивость необходимой тяги в печи, но и длительность эксплуатации дымохода без очистки, так как дым, поднимающийся по трубе, оставляет на гладких стенах, без выступающего раствора и углубленных швов, гораздо меньшее количество отходов горения топлива, и канал зарастает намного медленнее.

Какие бывают кирпичные дымоходы?

Содержание статьи

Дымоходы печей из кирпича могут иметь разные типы, в зависимости от места их установки, конструкции печи, а также от того, сколько отопительных приборов будет подключено к трубе. Так, различают три основных разновидности дымоотводных кирпичных труб: это насадные, коренные и стенные.

Насадные дымоходы. Наиболее широко применяемыми конструкциями являются насадные трубы. Они хороши уж тем, что компактны и совершенно не занимают дополнительной площади в помещении, а просто являются вертикальным продолжением печи.

Насадной дымоход – это, по сути, продолжение печи вверх. Очень часто порядовки печи включают сразу и схему выкладки начального участка трубы

Возводятся они сверху последнего, перекрывающего печь кирпичного ряда, вокруг оставленного отверстия. Затем труба пропускается через чердачное перекрытие, чердак, стропильную систему и поднимается над крышей.

Коренные дымоходы. Этот тип трубы устанавливается в тех случаях, когда к ней планируется подключить металлическую печь, или же несколько отопительных приборов, расположенных на одном или даже нескольких этажах.

Коренной дымоход позволяет провести подключение к нему металлических печей. А также нескольких отопительных приборов, расположенных на разных уровнях здания.

Кроме металлических, к такой трубе могут быть подсоединены и кирпичные печи. Особенно удобен этот тип дымохода, в том случае, если в доме необходимо возвести две печи в соседних помещениях. Например, для кухни нужна печь с варочной плитой, а для соседней комнаты – только отопительная. Чтобы не выкладывать для каждой из них отдельную трубу, между помещениями выстраивается коренной дымоход, к которому и подключаются оба отопительных прибора. К трубе этого типа может быть подсоединено не только две, но и три — четыре печи, расположенные на разных этажах дома. В любом случае, необходимо очень точно рассчитать размер внутреннего канала дымохода, иначе может не обеспечиться нормальная тяга при одновременной работе нескольких приборов. Ответом на вопрос, почему нет тяги в печи причины могут быть различные.

Стенные дымоходы выстраиваются около капитальных (внешних или внутренних) стен или же встраиваются в них. Они могут быть использованы, точно так же, как и коренные, для подключения нескольких печей, расположенных на разных этажах здания.

Стенной дымоход, смонтированный по внешней поверхности наружной стены дома.

Удобство этой конструкции заключается в том, что она находится как бы вне жилых помещений, не занимая их площади. Например, на первом этаже дома может быть построен и подключен к стенному дымоходу камин (там труба будет по принципу строения больше похожа на насадную), а на втором этаже врезан дымоотводящий патрубок металлической печи (у же как в варианте с коренной требой).

Недостатками этого варианта дымохода является немалая затратность проекта и трудоемкость выполнения работ. Во-первых, для возведения этой конструкции потребуется намного больше строительного материала. Во-вторых, дымоход, если он частично окажется на улице, требует серьезных утеплительных мероприятий, иначе в зимний период, при перепадах температур, во внутренних каналах будет образовываться конденсат, который значительно снизит эффективность работы отопительного прибора. Поэтому, если выбирается этот вариант дымохода, то благоразумнее будет все же пожертвовать площадью внутри помещений и вывести трубу по внутренней стене дома.

Параметры кирпичных дымоходов

Основные отделы кирпичной дымоходной трубы

Кирпичный дымоход подразделяют на отделы, которые имеют сове предназначение и именуются по-разному. Эти особенности необходимо сразу уточнить, чтобы в дальнейшем было проще разобраться в описании работ по возведению трубы.

Схема отделов традиционного кирпичного дымохода

1 – Оголовок трубы. Выкладывая эту часть дымохода, кирпичи сдвигают в наружную сторону, чтобы получился своеобразный «козырек», как бы нависающий над нижними отделами, частично предохраняя стенки трубы от атмосферных осадков.

2 – Шейка трубы находится сразу под оголовком и по всей своей высоте имеет одинаковый периметр, без выступов, расширений или заужений.

3 – «Выдра» имеет более сложную схему кладки, так как на нее возлагается защитная функция. Во-первых, кладка «выдры» нависая над просветом, образовавшимся на стыке кровельного материала и стенок трубы, закрывает его от проникновения осадков, и образует пространство для монтажа гидроизолирующего материала. Во-вторых, ее расширенные стенки становятся залогом безопасности – в месте прохода через кровельное покрытие за счет увеличенной толщины создается необходимый уровень термоизоляции.

4 – Металлический или другой лист (фартук), смонтированный в нижней части выдры, образует своеобразный отлив, который закрывает стык кирпичной стенки трубы и кровельного материала.

5 – «Распушка» — эта расширенная часть трубы, расположенная в области ее прохождения через чердачное перекрытие. Стенки «распушки», как и «выдры», имеют большую толщину, чем другие ровные участки дымохода – это необходимо для пожаробезопасности, так как чердачное перекрытие очень часто состоит из возгораемых материалов, и нельзя допустить их перегрева.

6 – Конструкция кровельного покрытия.

7 — Стояк – это прямой участок трубы, имеющий ровную кладку по всей высоте и располагающийся в чердачном пространстве от «распушки» до «выдры».

8 – Чердачное перекрытие.

9 – Сверху оголовка очень часто закрепляется колпак-зонт, который защитит внутренний канал дымохода от попадания в него воды и мусора.

Возможно, вас заинтересует информация о том, что собой представляет кровельная проходка

Главная функция дымохода заключается в эффективном выведении продуктов сгорания из топочной камеры в атмосферу. Для этого дымоотводная труба соединяется с многочисленными каналами, находящимися в печной конструкции, с которыми она должна гармонично взаимодействовать. Если печь и дымоход построены правильно, в соответствии с разработанными параметрами, то при эксплуатации отопительного прибора внутри каналов должна создаваться хорошая тяга, которая будет способствовать своевременному выведению дыма на улицу. Однако, вместе с тем это не должно приводить к тому, что из печи будет буквально «в трубу» вылетать выработанное ею тепло. Одним словом, во всем нужна «золотая середина».

Неровности на стенках внутреннего канала кирпичного дымохода – это прямой путь к его быстрому зарастанию сажей

Сечение канала дымохода

Для выбора правильных параметров сечения канала дымохода, нужно учитывать мощность печи, а также размер топочной камеры. Дымоотводные каналы будут дольше оставаться чистыми, если их внутренние стенки сделать гладкими, без выступов и наплывов раствора.

По этой причине во время кладки кирпича выступившие в швах излишки кладочного раствора необходимо счищать не только с наружных, но и с внутренних стенок. Некоторые собственники домов, оснащенных каминами или печами, используют и другой способ добиться гладкости стен канала – внутрь кирпичного дымохода устанавливают керамическую трубу, называемую вкладкой.

Преимущество такой конструкции состоит не только в том, что вкладка имеет абсолютно гладкие внутренние стенки. Она – круглая в сечении, то есть не имеет углов, а это значит, что дымовые потоки не будут встречать на своем пути препятствий и при этом не будет создаваться ненужных завихрений и эффекта «обратной тяги».

Схема, иллюстрирующая движение потока газообразных продуктов сгорания в канале дымохода

Справа на иллюстрации изображено «идеальное» перемещение потока горячих газов, которые в трубе круглого сечения закручиваются в правильную спираль и не встречают сопротивления.

В трубе квадратного сечения эта спираль окружена «паразитными» завихрениями, неизбежно появляющимися по углам (на рисунке – слева). Это уже несколько нарушает, притормаживает нормальное течение газов, и показатели ровной, устойчивой тяги падают. Очевидно, что еще хуже дело обстоит в каналах дымоходов с прямоугольным сечением.

Кроме этого, нужно учесть и то обстоятельство, что дымоходы, имеющие большую ширину, которые до сих пор установлены в старых домах, часто обладают плохой тягой. Это происходит вследствие того, что нагретый в печи воздух в большом пространстве внутри трубы, быстро остывает, что приводит к образованию конденсата, способствующему понижению тяги, также задымлению помещений, быстрому зарастанию канала сажей. Чтобы натопить печь с такой конструкцией дымоотводной трубы, потребуется использовать слишком много топлива. Поэтому наиболее рационально будет их исправить, демонтировав широкую верхнюю часть дымохода, затем сузив шахту и установив в нее круглую или квадратную со скругленными углами, керамическую, металлическую или асбестовую вставку.

Широкая кирпичная труба, зауженная керамическими и металлической вставками требуемого сечения

Теперь от формы – к линейным параметрам. Размер внутреннего сечения дымоходного канала является одной из важнейших характеристик, так как от этого напрямую зависит эффективность работы печи. Обязательно должно быть соблюдено правильное соотношение мощности отопительного прибора и размеров сечения трубы. Еще одним ориентиром для определения правильности размера канала может стать проем поддувальной дверцы – сечение трубы в любом случае не должно быть меньше поддувального отверстия.

Сечение шахты дымохода, относительно размеров окна топочной камеры, можно определить так. Для каминов, имеющих открытую топку, размер отверстия дымохода составляет в среднем 1:10. Однако, в зависимости от формы сечения и высоты трубы этот показатель может варьироваться в ту или иную сторону. Примерные значения площади сечения канала (в процентах) приведены в таблице ниже.

Соотношение f/F в % (f – площадь сечения канала дымохода; F – площадь окна топочной камеры)

Высота трубы, м	Форма сечения внутреннего канала дымоходной трубы
	КРУГЛОЕ	КВАДРАТНОЕ	ПРЯМОУГОЛЬНОЕ
5	11.2	12.4	13.2
6	10.5	11.6	12.3
7	10	11	11.7
8	9.5	10.5	11.2
9	9.1	10.1	10.6
10	8.7	9.7	10.2
11	8.9	9.4	9.8

Понятно, что кроме размеров топочного окна, отталкиваться необходимо и от разумной высоты трубы – совершенно нелепо будет смотреться, к примеру, огромная 10-метровая труба на крыше небольшого приземистого загородного дома.

Расчет сам по себе — несложен. По таблице, на основании высоты трубы и форме ее внутреннего канала, определяется оптимальное соотношение f/F. Затем, исходя из площади топочного окна, не составит труда определить и площадь канала дымохода. Ну а потом, с использованием геометрических формул, останется только привести полученное значение к линейным размерам – диаметру для круглой трубы или длине сторон для прямоугольника.

Этот алгоритм расчета реализован в расположенном ниже калькуляторе:

Калькулятор расчета линейных параметров сечения канала дымохода

Перейти к расчётам

Обратите внимание, что значение рекомендуемого сечения для круга или для квадрата дается в миллиметрах – диаметр или длина стороны. Для прямоугольного сечения возможны варианты, то есть удлинение одной стороны за счет укорочения другой, но с таким расчетом, чтобы площадь сечения была приблизительно равна (не меньше), чем рекомендуемое значение «В» (указано в квадратных сантиметрах).

Другой способ, которым можно воспользоваться при определении сечения канала кирпичного дымохода – исходить от тепловой мощности печи. Он более упрощённый, но зато реально «привязан» к размеру кладочных кирпичей.

Данная таблица поможет выбрать размер сечения (без учета толщины швов, которая может составлять от 6 до 10 мм), в зависимости от теплоотдачи печи:

Теплоотдача от печи при двух топках в сутки, кВт (ккал в час)	Минимальное сечение канала
	— в миллиметрах	— в частях кирпича
до 3,5 (3000)	130×130	½×½
3,5÷5,2 (3000÷4500)	130×190	½×¾
5,2÷7,0 (4500÷6000)	130×260	½×1
свыше 7,0 (6000)	190×260	¾×1

Чтобы теплоотдача соответствовала заявленной в проекте, нужно придерживаться выше представленных расчетов.

В соответствии с рассчитанным по этой методике сечением и проводится кладка кирпичной печи. Ниже в таблице показаны варианты кладки, с учетом перекрытия швов кладки, то есть с чередованием четных и нечетных рядов:

Высота трубы дымохода

Вкратце о высоте дымоходной трубы уже упоминалось выше – она участвовала в качестве одного из параметров для расчета сечения канала. Теперь же необходимо более пристально посмотреть – а какой же должна быть оптимальная высота?

Во-первых, чем дольше нагретый воздух будет находиться внутри дымохода и самой печи, тем больше тепла будет передано в помещения. Поэтому, если высота трубы будет выбрана правильно, это нормализует тягу и поспособствует максимальному сохранению тепла внутри печи на более длительный срок.
Во-вторых, если дымоход будет слишком высокий, то это приведет к повышенной тяге, поэтому тепло, что называется, будет «вылетать в трубу», а печь не будет успевать полноценно прогреваться. В этом случае для того чтобы хорошо обогреть дом потребуется значительно большее количество топлива.
В-третьих, недостаточно высокая труба может поспособствовать возникновению в шахте трубы ненужных завихрений и, как результат образование обратной тяги, что приведет к задымлению помещений дома с риском получить отравление от угарного газа.

Существует требование, согласно которому высота дымоходной трубы не может быть менее 5 метров. При этом отсчет высоты начинается от уровня колосниковой решетки топочной камеры и заканчивается обрезом оголовка, но без учета колпака, флюгарки, искрогасителя или и иного приспособления, размещённого сверху трубы.

Важным параметром всегда является высота поднимающегося над кровлей участка трубы, в зависимости от его месторасположения относительно конька, имеющихся на крыше пристроек и от угла ската стропильной системы. Если рассчитать высоту этого участка неверно, то также может закончиться недопустимым снижением тяги. Кроме того, необходимо обезопасить и кровельное покрытие от возможного попадания на него не прогоревших до конца искр.

На этот счет имеются специальные рекомендации, основанные на специальных расчетах, которых и следует придерживаться при возведении кирпичной дымоходной трубы. Внимание на схему:

Схема правильного соотношения высоты дымоходной трубы в зависимости от расположения на кровле

Если дымоход выходит через кровельное покрытие на расстоянии L1, не превышающем 1500 мм от конька (при измерении по горизонтали), то его верхний торцевой обрез быть поднят над коньком не менее, чем на 500 мм.
Дымоходная труба, проходящая через крышу на расстоянии от 1500 до 3000 мм от конька (L2 на схеме), должна быть как минимум на уровне конька.
Дымоход, установленный от конька больше, чем на 3000 мм (L3), должен своим верхним обрезом расположиться на условной линии, проведенной через точку конька под углом в 10 градусов к горизонтали.

В любом из перечисленных случаев, независимо от расстояния до конька, высота трубы над кровельным покрытием не может быть меньше 500 мм. Это в полной мере относится и ко всем плоским кровлям.

В завершение темы параметров дымохода – важная ремарка. Самостоятельные расчеты – это замечательно, однако роль правильно спроектированного и сложенного дымохода настолько велика (и для эффективности отопления, и для обеспечения безопасности), что оптимальным вариантом всегда будет проведение профессионального проектирования. Самодеятельность в столь ответственных вопросах – дело очень рискованное.

К слову, большинство опубликованных разработчиками схем выкладки кирпичных печей и каминов заканчиваются выходом на дымоходную трубу, с уже просчитанным и проверенным сечением. Ни заужать, ни расширять его не следует – работа печи будет наиболее эффективной и безопасной именно с таким, просчитанным и уже проверенным практикой дымоходом.

Возможно, вас заинтересует информация о том, как строятся дровяные печи

Материалы для кладки кирпичной дымоходной трубы

Как выбрать оптимальный кирпич для кладки дымохода?

Для кладки дымохода важно приобрести качественный кирпич, так как именно эта часть печной конструкции подвергается экстремальным испытаниям целого комплекса внешних факторов, в который входят перепады сезонных температур воздуха, ветер, атмосферные осадки и влажность, ультрафиолетовые лучи, к которым прибавляется воздействия высоких температур во время топки и агрессивных по химическому составу продуктов сгорания топлива.

Дымоход на крыше подвергается экстремальным внешним воздействиям, и поэтому должен выкладываться исключительно из качественного кирпича

Поэтому трубы дымоходов должны возводиться из качественного полнотелого обожженного кирпича. Особенно это касается открытых, расположенных над крышей участков.

Необходимо знать, что не весь обожжённый красный керамический кирпич одинаков, так как его подразделяют на три сорта, которые в основном определяются интенсивностью проведенного обжига.

Необходимо выбирать кирпич первого сорта – труба, сложенная из него, будет максимально долговечной

Первый сорт керамического красного кирпича отличается высоким качеством и умеренным обжигом. Он имеет следующие характерные особенности:

— высокая плотность глины, то есть готовый кирпич практически не имеет пор;

— кирпич издает звонкий звук при постукивании по нему молотком;

— для него характерны ровные ребра, без крошения и выбоин, а поверхности — без трещин, углублений и других изъянов;

— максимально высокая морозостойкость;

— в основном, материал имеет красный или оранжевый яркий цвет.

Второй сорт — это недожженный кирпич, который характеризуется следующим образом:

— при постукивании по нему можно услышать короткий глухой звук;

— кирпич пористый, поэтому плохо подходит для кладки дымохода – у него низкая плотность и морозоустойчивость;

— поверхности могут иметь задиры, а ребра частично выкрошены, что значительно затрудняет кладочный процесс;

— цветовой окрас – ненасыщенный бледно-охристый или светло-оранжевый.

Третий сорт – пережженный строительный материал, имеющий следующие характерные особенности:

— при постукивании по кирпичу молотком он издает очень звонкий звук;

— структура материала пористая, но вместе с тем – плотная;

— кирпич имеет низкую морозоустойчивость, но высокую теплопроводность, что для дымоходной трубы на открытых участках вовсе не является благом;

— пережженный кирпич хрупкий, поэтому не выдерживает высоких нагрузок, может треснуть или расколоться;

— поверхности могут иметь сколы, а ребра — повреждения;

— цветовые оттенки могут варьироваться от глубокого красного до темно-коричневого.

Для дымоотводной трубы идеально подойдет только первый сорт кирпича, относящегося к марке прочности М150÷200.

Если же по каким-то либо причинам приходится возводить дымоход из второго сорта недожженного кирпича, то наружные стенки трубы, расположенные выше кровельного настила, придется хорошенько оштукатурить, иначе под влиянием влаги и низких температур кирпич начнет быстро разрушаться.

Нередко прибегают к оштукатуриванию кирпичной трубы – чтобы повысить ее стойкость к внешним атмосферным воздействиям

У каждого печника – своя техника кирпичной кладки. Некоторые из мастеров предпочитают замачивать кирпич перед началом работ, другие – укладывают его сухим. Процесс замачивания используется для того, чтобы кирпич, особенно если он второго сорта, не впитывал из кладочного раствора влагу, а постепенное просыхание швов происходило естественным образом. Если применяется такой способ кладки, то она обычно получается гораздо прочнее, чем при использовании сухого кирпича.

На этой иллюстрации показаны поверхности кирпича и их принятые названия

Еще одна информация, которую необходимо знать начинающим каменщикам об этом строительном материале, чтобы говорить «на одном языке» — это термины, которыми обозначаются поверхности кирпича. Они пригодятся для понимания описания кладочного процесса.

Какой из растворов применяют для кладки дымохода?

Печное искусство имеет свои секреты в отношении подбора и применения различных материалов для работы. Не является в этом плане исключением и раствор для кладки.

Чрезвычайно много зависит от правильно подобранного кладочного раствора

Особенно важно подобрать оптимальный состав раствора для кладки тех частей дымохода и печи, которые будут находиться на открытом воздухе, а также соприкасаться с открытым огнем, так как на них выпадают самые большие нагрузки различного характера. Поэтому, при высыхании смеси, она должна создавать герметичные и надежные швы, способные выдержать влияние различных по своей природе факторов.

На представленной ниже иллюстрации показано разделение строения печи с насадной дымоходной трубой на различные зоны, в которых может быть применено до трех разных кладочных растворов.

Различные отделы печи требуют и особого подхода к выбору кладочного раствора

В рамках настоящей публикации есть смысл подробно рассмотреть кладочные работы по возведению самого дымохода и его связи с каналом, выводящим продукты горения из топочной камеры. Поэтому далее будет идти речь о зонах № 7, 8, 9, 10 и 11. Кроме этих областей, необходимо разобраться и с отделом № 3, в том случае, если выбран коренной дымоход, который укладывается от фундамента.

Отдел № 7 – это начало кладки дымохода вокруг отверстия, оставленного на последнем, всплошную перекрывающим печь ряде. Эта зона называется истоком, и она испытывает достаточно высокие температурные нагрузки, составляющие 360÷400 градусов, поэтому для кладки в этой области применяют глиняно-песчаный раствор.
Отдел № 8 называется «распушкой» и может состоять из 2÷4 рядов. Иногда она находится только в помещении, как, например, на представленной иллюстрации. Тогда она служит для установки металлического короба, заполняемого изоляционным материалом (здесь он показан под зоной №9). В других вариантах «распушка» начинается в комнате и проходит через всю толщину чердачного перекрытия, до чистого пола чердака. Эта зона дымохода имеет более толстые стенки, и предназначена для надежной изоляции горючих элементов потолка и чердачного перекрытия от жара, доходящего также до 360÷400 градусов, который образуется внутри дымоходного канала во время топки печи. Кирпичи здесь выкладываются также на глиняно-песчаный раствор.
Отдел № 9 – отдел термоизоляции в виде короба. Разделка изготавливается из металлического листа, и закрепляется вокруг трубы в области ее прохода через чердачное перекрытие. Заполняется металлический короб негорючим материалом. Это может быть керамзит, асбест, вермикулит, минеральная вата и другие негорючие материалы с низким коэффициентом теплопередачи.
Отдел № 10 – это часть называется шейкой трубы. Одна ее часть находится на чердаке, чаще всего неотапливаемом, а вторая – возвышается над кровельным покрытием. Эта зона подвергается различным внешним воздействиям, поэтому для кладки в этой области необходимо использовать надежный раствор, способный выдержать любые испытания. Такая кладочная смесь состоит из песка и глины, но уже с добавлением определенной доли цемента. Такой же раствор применяется и для «выдры», если она предусмотрена в конструкции трубы.
Отдел № 11 – оголовок дымохода для него используется тот же раствор, что и для зоны № 10.
Отдел № 3 будет необходим при установке коренного варианта дымохода, так как его устанавливают на фундамент, рядом с печью. Эта зона подвергается высоким механическим нагрузкам, так как на нее будет оказывать давление кладка всей конструкции трубы. Для этих двух рядов кладки применяют раствор, изготовленный из цемента и песка, в пропорциях 1:3 или 1:4. Некоторые мастера для пластичности и для продления времени схватывания раствора добавляют в него ½ часть извести.

Растворы для возведения печи, например, глиняный раствор для кладки печей пропорции, можно изготовить самостоятельно, если есть возможность раздобыть песок и качественную глину. С песком – понятно, а вот очищенную глину можно приобрести в строительном магазине – специально для печных работ.

Упаковка очищенной глины для приготовления кладочного печного раствора

Цены на печную глину

~~печная глина~~

Кроме этого, производители строительных материалов сегодня предлагают и готовую сухую смесь для печных работ, составленную из очищенных компонентов в уже необходимых сбалансированных пропорциях. При желании выполнить кладку быстро, можно воспользоваться и этим вариантом, но обойдется такой раствор, конечно, несколько дороже.

Очень удобный вариант – воспользоваться готовым кладочным печным раствором, продающимся в виде сухой строительной смеси

Если планируется добыть материалы для изготовления раствора самостоятельно, то необходимо помнить, что над ними придется хорошенько поработать. Прежде всего, ингредиенты должны быть хорошо очищены от примесей и инородных растительных включений. Кроме этого, глину нужно уметь подобрать по правильной жирности.

Цены на жаростойкие смеси для кладки печей

~~жаростойкие смеси для кладки печей~~

В таблице ниже приведено несколько «рецептов» печного кладочного раствора

№ раствора	Составляющие ингредиенты растворов (части от общего объема)
	глина	цемент М400	известь	гипс	песок	асбестовые волокна № 6-7	шамотная глина
1	1	—	—	—	2	0.1	—
2	1	—	1	—	2	0.1	—
3	—	—	2	1	1	0.2	—
4	1	1	—		2	0.1	—
5	1	—	—	—	4	—	1

Чтобы с раствором было легко работать, его нужно правильно изготовить, особенно в том случае, если составлять придется самостоятельно. И очень важно вымесить до совершенно однородного состояния.

Раствор для кладки печных сооружений требует особого подхода для кладки

Важность правильно составленного кладочного раствора – сложно переоценить. Много полезной информации по этому вопросу читатель получит, если перейдет по ссылке. Откроется специальная публикация нашего портала, посвящённая именно растворам для кладки печей.

Процесс кладки дымоходной трубы из кирпича

Так как самой используемой конструкцией является насадная труба, то ее возведение и будет рассмотрено далее.

Как уже говорилось выше, порядовка этого отдела намного проще, чем схема дымоотводных каналов внутри печи. Тем не менее, эта работа требует ничуть не меньшей аккуратности и серьезности подхода, как и любая из зон, так как от качества кладки зависит безопасность и эффективность эксплуатация.

Существуют различные модели дымоходов, поэтому они имеют несколько отличающиеся порядовки и количество отделов, но перевязка рядов практически всегда производится одинаково.

Несмотря на разнообразие вариантов, общие принципы кладки кирпичного дымохода сохраняются

При проведении кладки хорошо вымешанный раствор наносится на кирпичи толщиной в 8÷ 10 , а при его прижатии верхним рядом он должен образовать шов в 6÷7 миллиметров. Если же кладка производится под расшивку, и швы должны иметь одинаковую ширину, то можно использовать шаблоны в виде деревянных реек или металлических прутков, которые временно закладываются между рядами. Но в этом случае, придется очень аккуратно заделывать швы, чтобы они были полностью заполнены раствором.

Ниже приведена таблица, демонстрирующая последовательность кладки насадного дымохода, начиная от верхнего ряда уже выложенной печи.

Иллюстрация	Описание работ по возведению насадной дымоходной трубы
	В насадной конструкции дымохода шейку трубы начинают выкладывать сверху последнего перекрывающего печь ряда, вокруг оставленного в нем отверстия дымоотводного канала. Показанный на иллюстрации вариант конструкции состоит из 4 кирпичей, так как имеет квадратную форму. Шейка прямоугольных конструкций дымоходов могут выкладываться из 5÷6 кирпичей. Размер дымоходного канала выбирается в зависимости от параметров печи (об этом подробно рассказывалось выше), но он должен оставаться одинаковым на протяжении всей высоты конструкции.
	Высота шейки дымохода будет зависеть от высоты печи и потолка комнаты. Обычно этот отдел состоит из трех-семи рядов, но должен заканчиваться за два — три ряда до его прохода через чердачное перекрытие.
	Доведя шейку до нужной высоты, переходят к кладке «распушки». Этот отдел дымохода необходим для обеспечения пожаробезопасности, так как делает стенки трубы толще, таким образом, защищая горючие материалы, находящиеся вокруг нее, от перегревания. В целях утолщения стенок первый ряд «распушки» выдвигается наружу, за пределы основного внешнего периметра трубы, на 30 мм. В данном случае для его кладки использовалось 4 целых кирпича, 4 фрагмента шириной в 60 мм и 4 — в 30 мм и толщиной 60 мм для обкладки внутреннего отверстия дымоходного канала, которые компенсируют сдвиг кирпичей наружу.
	Второй ряд распушки выступает наружу еще на 30 мм, относительно первого ее ряда, образуя ступеньку. Для кладки потребуется 4 целых и 4 половинки кирпича, а также 4 фрагмента по 60 мм шириной и толщиной, они используются для обкладки внутреннего отверстия. Таким образом, на этом этапе толщина стенок трубы увеличивается до 180÷185 мм. Далее может быть выложен еще один (или больше) такой же ряд, но только со смещением кирпичей, чтобы обеспечивалось перекрытие (перевязка) швов – все зависит от толщины чердачного перекрытия. Эти ряды обычно приходятся на самую толщу перекрытия и поднимают «распушку» на уровень чистого пола чердака. При этом рекомендуется между кирпичом и материалом перекрытия оставлять зазор порядка 10 мм, куда укладываются полоски асбеста – для пущей гарантии пожаробезопасности.
	Если предполагается, что распушка будет состоять из трех ступеней, то третья из них должна подниматься до нижнего уровня перекрытия. Этот ряд также выкладывается с выступом наружу на 30 мм. Для его кладки потребуется 5 целых, два ¾ кирпича и два фрагмента по 60 мм, а также 4 фрагмента по 90 мм для обкладки внутреннего канала. В результате толщина стенки уже будет составлять 210÷220 см, в зависимости от ширины шва.
	Кладка утолщенного участка распушки ведется до выхода на уровень поверхности чердачного пола. Не будет большой проблемой, если уровень кладки будет и чуть выше поверхности пола – иногда так и поступают, чтобы последний ряд на высоту кирпича выходил наружу: уровень безопасность от этого только выиграет. На этой картинке представлен вид выхода последнего ряда распушки через отверстие в чердачном перекрытии.
	Далее, сверху распушки производится кладка стояка, то есть ровной части трубы, проходящей через чердак на всю его высоту, до конструкции стропильной системы. Внешний периметр стояка приводится к первоначальному размеру дымохода, то есть в показанном примере каждый его ряд вновь будет состоять из 4 кирпичей.
	Если труба выкладывается после того, как был уложен кровельный материал, то с помощью отвеса на кровле определяется место будущего проема, через которое труба будет проходить на улицу. Чтобы это окошко было удобно выпиливать, лучше это сделать до поднятия стояка.
	Далее, до кровельной системы поднимается стояк. Его высота, то есть и количество выкладываемых рядов, будет зависеть от высоты крыши.
	Когда стояк будет поднят до нижнего края отверстия в крыше, начинает формироваться отдел, который называется «выдрой». «Выдра» может иметь различную конфигурацию, но на демонстрируемом примере показан один из самых простых ее вариантов. Первый ряд «выдры» выступает на ⅓ часть кирпича с передней (обращённой в сторону карниза) стороны дымохода. Для этого ряда потребуется 5 целых и половина кирпича. Этот выступ должен находить козырьком на кровельный материал, закрывая зазор между ним и стенкой дымохода.
	Второй ряд «выдры» начинают выкладывать с передней части трубы. На стенку, заподлицо с нижним рядом монтируются два кирпича, которые должны выступать с левого и правого края на 60÷65 мм. Остальные кирпичи этого ряда укладываются вровень с нижним периметром трубы. Для кладки потребуется 6 целых и ¼ кирпича.
	Следующий, третий ряд «выдры» выкладывается заподлицо с передней частью трубы. Кирпичи, выходящие на переднюю сторону конструкции, укладываемые на боковые стенки, монтируются заподлицо с нижним рядом и укладываются тычком вперед. Поэтому их ложок будет выступать в сторону на те же 60÷65 мм, что и передние кирпичи предыдущего ряда, а с боковых сторон трубы они вместе образуют ступеньку. Для кладки этого ряда потребуется 5 целых, один ¾, один ¼ длины кирпича, а также ½ ширины кирпича.
	Кладка следующего ряда осуществляется заподлицо с передней стороной трубы и боковыми ступеньками двух предыдущих рядов, поэтому сзади кирпичи будут выступать за пределы основного периметра дымохода на 60÷65 мм. Внутреннее отверстие обкладывается фрагментами, отрезанными от целого кирпича. Для кладки нужно будет подготовить 6 целых, два фрагмента размером 60×80×60 мм и два фрагмента 30×80×60 мм кирпича.
	На этой картинке показано, как выглядит сбоку эта самая несложная по конструкции «выдра». Образовавшиеся ступеньки как бы нависают над кровельным покрытием, повторяя его уклон. Последний, самый широкий ряд выдры может быть повторен и выше (естественно, с перевязкой швов), на один или даже несколько рядов – просто для обеспечения ее прочности и необходимой высоты. Выше выдры обычно опять возвращаются к «базовому» периметру трубы. Последние один или два ряда могут выкладываться вновь со ступенчатым уширением на 30–50 мм – так формируется оголовок трубы.
	Сверху трубы обязательно нужно установить металлический колпак, который защитит дымоход от попадания в него атмосферной влаги и различного мусора.
	Очень важно хорошо гидроизолировать область прохода кирпичной трубы через кровельное покрытие. Такая операция может быть осуществлена различными способами, и для этого в специализированном магазине подыскивают наиболее подходящий к конкретному случаю материал. Например, это может быть металлический сборный фартук, который монтируется в комплексе с эластичным материалом, приклеиваемым на битумную мастику. Подобная система в некоторых случаях настилается под кровельное покрытие или же закрепляется сверху него.
	Для волнового кровельного материала хорошо подойдет эластичная водонепроницаемая гидроизоляция. Она отлично сгибается и принимает форму волн, создавая надежную защиту зазору, образовывающемуся на стыке кирпичной стенки трубы и кровельного материала. Этот материал обычно монтируется на битумную мастику и кровельные саморезы.
	По завершении работ по возведению и гидроизоляции дымовой трубы, она должна иметь примерно такой вид.

Берясь за проведение работ по возведению кирпичного дымохода, необходимо быть точно уверенным в том, что эта задача окажется посильной для самостоятельного выполнения. При всей кажущейся простоте, утверждать, что с этим справится каждый – было бы преувеличением. Если удачный результат собственноручного выполнения все же вызывает сомнения, и нет возможности заручиться помощью опытного советчика и помощника, то будет целесообразнее доверить возведение трубы специалистам. Мало того что необходимо иметь опыт кладки кирпича – работы проводятся на высоте, что также накладывает свой отпечаток к их сложности.

Но и это – не главная причина обратиться к опытному печнику. Слишком уж много обстоятельств напрямую зависят от качества выполненных работ – начиная от корректной работы печи и заканчивая безопасностью, здоровьем и даже жизнью всех членов семьи.

В завершение – хороший видеопример качественной кладки кирпичной печной трубы. Печь чугунная отопительная вы найдете ответ по ссылке.

Видео: мастер-класс по возведению печной кирпичной трубы

Из какого кирпича кладут печи

К кирпичу, используемому для строительства печей, предъявляется ряд требований – он должен выдерживать высокую температуру, должен быть долговечным, легко нагреваться, долго остывать и выдерживать большие перепады температур. К сожалению, нет кирпича, который удовлетворяет сразу всем этим требованиям. Поэтому печь не получится построить только из одного вида кирпича. Понадобится несколько видов.

Строительные материалы

Решая вопрос о том, из какого кирпича класть печь, следует учитывать следующие моменты.

Виды кирпича для печи

Саму топку, т.е. внутреннюю часть печи, которая подвергается высоким температурам, необходимо выкладывать только из шамотного кирпича (огнеупорного). Т.к. он способен выдерживать огромные температуры.

Все остальные части печи необходимо выкладывать из обычного керамического кирпича (красного).

А если их выложить из шамотного, то печь получится тяжелее и дороже. Никакого положительного эффекта при этом не будет, т.к. шамотный кирпич держит тепло ничуть не лучше обычного керамического. И плюс ко всему шамотный кирпич имеет более низкую теплопроводность по сравнению с обычным глиняным кирпичом.
А это значит, что печь, изготовленная из него, будет гораздо дольше прогреваться.

По сути дела шамотный кирпич является хорошей термоизоляцией. Недаром его используют в топках сталелитейных предприятий, т.к. он позволяет удерживать все тепло внутри топки. Поэтому, кроме топки, шамотный кирпич использовать не следует.

А если на топку пустить обычный глиняный кирпич, то под действием высоких температур он в скором времени начнет разрушаться, и печь придется перекладывать заново.

Если есть желание сэкономить, то несколько самых нижних рядов печи можно выложить из обычного силикатного кирпича, т.к. высоких температур в нижней части не будет, а силикатный кирпич стоит дешевле.

Кирпич для дымохода

Дымоход (в том месте, где он выходит на улицу) необходимо делать двухслойным.

Наружный слой дымохода делаем из обычного силикатного кирпича или керамического облицовочного, т.к. он имеет высокую морозоустойчивость, в то время как печной кирпич под воздействием морозов со-временем начал бы разрушаться.

А внутренняя часть дымохода выкладывается из керамического, т.к. внутри дымоход подвергается высоким температурам.

Дымоход из кирпича – устройство и последовательность монтажа

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Содержание статьи

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

Конструкция канала дымоудаления из кирпича

Насадная труба. Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
Распушка. Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
Стояк. Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
Выдра. Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
Шейка. Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
Оголовок. Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают дефлектор или флюгарку, чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

Ровность цвета. Качественный кирпич имеет равномерный, насыщенно красный оттенок. Наличие белого налета, посторонних включений сигнализирует о наличии в составе извести, низкосортной глины и других примесей.
Целостность. Прочность – основной критерий выбора материала для строительства дымохода. Если на поверхности кирпича обнаруживаются трещины, сколы, то скорее всего он изготовлен без соблюдения технологии из низкокачественного сырья.
Полнотелый красный кирпич для дымохода
Соответствие размеров. При осмотре следует измерить несколько случайно выбранных кирпичей линейкой и проверить соответствие размеров ГОСТу на данный вид строительной продукции. Кладка из разнокалиберного кирпича смотрится неаккуратно и служит недолго.
Правильная геометрия. Чтобы проверить правильность геометрической формы, берут два кирпича и прикладывают друг к другу. Если между ними не образуется щелей и зазоров, можно смело покупать.
Последствия использования плохо обожженного кирпича для строительства дымохода

Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

Под местом расположения камина, печи или котла заливают фундамент, не связанный с основным. Высоту заливного основания рассчитывают на основании веса печи и дымохода. Обычно достаточно толщины 30-50 см, при необходимости фундамент армируют для усиления.
После строительства печи или установки отопительного прибора, начинают укладку надсадной трубы. Кладка выполняется со строгим соблюдением перевязки. Чтобы уменьшить количество резок, используется ложковая схема перевязки.
За 5-6 рядов до потолочного перекрытия начинают выкладывать распушку. В этом месте размеры трубы расширяют на 250-400 мм за счет использования четвертинок кирпича. Их укладывают внутрь клаки таким образом, чтобы внутренняя поверхность канала дымоудаления оставалась ровной. Создание распушки происходит за 5 рядов, последний из которых кладут цельными кирпичами с соблюдением перевязки.
Схема кладки распушки дымоходной трубы

Стояк дымоходной трубы
Во время работы на чердаке выкладывают сток трубы, размеры которого равны ширине и длине насадной трубы. На скате крыши между стропилами вырезают отверстие для вывода дымохода наружу.
После того, как стояк на 1-2 ряда превышает крышу, начинают выкладывать выдру. В зависимости от геометрии и уклона ската, она бывает односторонняя или многосторонняя. Выдра состоит из 9 рядов кирпича, каждый из которых на четверть кирпича шире предыдущего. В последнем ряду следует соблюсти правильную перевязку между швами.
Формирование выдры канала дымоудаления
Далее строят шейку дымоходной трубы и оголовок. На оголовок надевают флюгарку.
Флюгарка на оголовке дымохода

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

Схема кладки дымоходной трубы камина

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

Неподходящий материал. По незнанию или с целью сэкономить, домовладельцы, строящие дымоход своими руками, используют пустотелый, силикатный, вторично использованный кирпич. Использование дымохода из таких материалов небезопасно.
Изменение размера канала. Из-за изменения размера канала уменьшается сила тяги дымохода, происходит оседание сажи и образование заторов внутри трубы.
Недостаточная длина шейки трубы. Из-за этой ошибки снижается сила тяги в топке, для устранения этой проблемы достаточно увеличить высоту дымохода до рекомендованной.
Неправильная форма канала. Лучшая форма канала дымоудаления – круг или овал, работая с кирпичом, добиться такой геометрии очень сложно. Поэтому кирпичной трубе придают прямоугольную или квадратную форму. Если внутренняя поверхность будет иметь большое количество углов, ступенек, на них осядет сажа.
Строительство дымохода из кирпича

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

Видео-инструкция

Дымоход из кирпича своими руками: пошаговая инструкция

Кирпич – основной материал, из которого выполняется дымоход для печи. Этот выбор обусловлен несколькими причинами:

обеспечением хорошей тяги;
внешней эстетикой;
длительным сроком службы, особенно если сравнивать с металлом или трубами.

Обустраивая дымоход из кирпича, нужно знать секреты его качественной кладки, о которых и пойдет речь в этой статье.

Выбор кирпича

При газовом отоплении для отводящей конструкции рекомендуется выбирать красный полнотелый (то есть монолитный с объемом пустот, не превышающим 13%) керамический или шамотный кирпич.

Они отличаются степенью термоустойчивости: для керамического кирпича предел составляет 800 °С, для шамотного – 1000 °С.

Остальные виды материала – облегченный, пористый, пустотный – использовать можно только в том случае, если пространство заполнено раствором. Кроме того, в кирпичных дымоотводах разных типов запрещено применять внутреннее оштукатуривание.

Использование силикатного материала недопустимо, поскольку он не выдерживает перепадов температур и начинает крошиться.

Обустройство разных частей дымохода связано с применением неодинакового состава цементного раствора. Так, для участка конструкции, расположенного выше кровли, нужно взять смесь цемента и песка, а для той части, которая располагается ниже, – известь с добавлением цемента или без него.

Дымоход из кирпича – одностенный, что отличает его от других конструкций. Так, сэндвич-дымоход, например, представляет собой две трубы разного диаметра.

Дымоход из кирпича: за и против

Большая распространенность подобных каналов связана со следующими их характеристиками:

хорошая термоустойчивость, о которой уже шла речь; во время эксплуатации печи или камина температура продуктов горения достигает 750 °С, поэтому, выбирая материал для их возведения, лучше остановиться на шамотном кирпиче: он способен выдержать температуру до 1000 °С;
высокий КПД, обусловленный хорошей теплопроводностью;
привлекательный внешний вид законченного дымохода, что особенно важно при желании сохранить единый стиль строения.

Тем не менее у обустройства кирпичом есть и свои минусы:

За счет того, что углы конструкции создают вихревые потоки, выведение продуктов горения оказывается затруднено.
Постоянное влияние коррозионно-активных сред и колебания температур является причиной образования конденсата, который со временем может разрушить дымоход, сложенный из красных брусков.
Несовершенство стенок отводящей конструкции обуславливает оседание сажи на неровной поверхности, а значит, сокращается рабочее пространство. Постепенно это ухудшает тягу.

У кирпича, как и у любого другого материала, есть как сильные, так и слабые стороны, без учета которых приступать к работе не стоит. Тем не менее на сегодняшний день именно этот материал выбирают чаще других.

Разложить на составляющие

Кирпичный дымоход – это не просто труба, а определенное количество связанных между собой составных частей, каждая из которых заслуживает внимания. Итак, эта конструкция состоит из следующих элементов:

Надставная труба, помещенная в саму печь. Как правило, она имеет задвижку. Нужно следить за тем, чтобы это устройство не доходило до перекрытия между этажами на 6 кирпичных рядах.
Распушка, которая начинается за несколько уровней до горизонтальной несущей конструкции. При кладке уширение должно составлять примерно 30 см без изменений в сечении канала.
Стояк – ровная часть трубы, находящаяся на чердаке.
Выдра, препятствующая проникновению осадков в дом. Представляет собой равномерное расширение трубы примерно на 10 см.
Шейка, которая расположена непосредственно над выдрой по тому же принципу, что и стояк.
Оголовок – следующее за шейкой расширение, на окончании которого нередко устанавливают металлический дефлектор или флюгарку, предотвращающий проникновение осадков внутрь помещения. Кроме того, эти элементы способствуют улучшению тяги канала.

Три ошибки, которые доведут до беды

При возведении дымохода мелочей или несущественных деталей не бывает. Поэтому допущенные ошибки обойдутся хозяевам очень дорого: переделка конструкции обернется необходимостью значительных материальных вложений. Но последствия бывают и серьезнее, например, отравление продуктами горения при пожаре.

Чтобы этого не произошло, требуется избегать следующих ошибок:

Несовершенство теплоизоляции конструкции, которое создает риск обугливания, тления близкорасположенных материалов.
Применение одного грибка для объединения под защиту двух или нескольких каналов, что в итоге ведет к разрушению вентиляционной системы и появлению дыма внутри дома – обратной тягой (ознакомиться со способами борьбы с подобной проблемой можно по этой ссылке).
Самостоятельное вмешательство в конструкцию, неквалифицированный ремонт дымохода.

Остается добавить, что нужно учитывать особенности камина или печи в каждом конкретном случае. Поэтому, составляя проект дымоотводящей системы, будет полезно обратиться за консультацией к специалисту, который поможет учесть правила пожарной безопасности и поделится секретами корректного функционирования канала.

Соблюдение главных требований

Если спроектировать или построить дымоход из кирпича своими руками, допустив нарушение существующих норм, это легкомыслие, скорее всего, будет иметь печальные последствия. Потому их соблюдение нужно контролировать на всех этапах работы.

Во-первых, монтаж системы вытяжной вентиляции должен проходить параллельно с установкой компенсирующей приточной системы.

Во-вторых, по каналам вентиляционных решеток не должен проходить отводимый дым. Нельзя допустить, чтобы его задерживали любые возникающие на пути препятствия, что непременно станет причиной его скопления.

Решив обзавестись камином, необходимо помнить о том, что ему потребуется внутренняя перегородка, сделанная из материала, отвечающего требованиям пожарной безопасности. При необходимости выполняется наружное утепление: так газы, которые отводит дымоход, не будут образовывать конденсат либо его количество значительно уменьшится.

Если в стенах невозможно разместить дымоотводящие каналы, для использования подойдут насадные (прямо на перекрыше печи) или коренные (установленные особняком кирпичные стояки) трубы.

Необходимо помнить правило: один камин может быть присоединен только к отдельной дымовой трубе. Правда, возможны исключения, когда два камина располагаются на одном этаже и подключаются к общей трубе (с учетом требований к рассечке: высота от нижнего соединения – от 1 м, толщина – 12 см).

Чтобы увеличить площадь обогрева камина, рачительные хозяева часто используют трубу-радиатор. Во время функционирования очага регулируемый воздухообмен будет контролировать интенсивность горения. В качестве альтернативы устанавливается заслонка.

Отвод дыма организовывается как можно проще, в идеале – устроив вертикальную дымоотводящую систему высотой больше 7 м либо используя более сложную конструкцию, углы отводов которой превышают 45 градусов. Применяя колено, не забывайте о необходимости тройника, который способен облегчить процесс очистки.

Особое внимание стоит уделить месторасположению и теплозащите дымохода. Из-за летучих продуктов горения конструкция будет сильно нагреваться, поэтому важно обезопасить стены и перекрытия от возможного возгорания. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты.

Участок, через который проходит канал, нужно дополнительно утеплить, а на самом верху трубы разместить грибок или флюгер.

Этапы работы

Обустройство дымохода своими руками требует предельного внимания. Важно, чтобы раствор получился без мусора или камней. По составу он может быть классическим: нужно смешать цемент, песок и воду в пропорции 1:3:3. По консистенции раствор должен быть схож с густой сметаной.

Необходимо, чтобы сверка с порядовкой сопровождала выполнение работы на каждом ряду кладки. Кроме того, необходимо исключить контакт обрамления с внешними стенками. В основном к вытяжному отверстию камина подключается насадная труба, с которой они работают вместе.

Для кладки внутренней части дымохода из кирпича используется раствор из песка и глины. Схема будет следующей: первый этап – 3-4 ряда – это основание трубы. Сечение дымоотвода обусловлено мощностью камина.

Для обеспечения пожарной безопасности через всю протяженность перекрытия потолка необходимо провести расширяющуюся трубу – распушку. Для этого кирпич для дымохода нужно сдвинуть на четверть ширины к внешнему краю. Толщина распушки должна превышать 50 см. Если она не дотягивает до этого значения, ее необходимо по всему периметру расширить листами пожаробезопасного материала (например, асбеста).

После того как перекрытие будет подготовлено, в пространстве между обрешеткой крыши и полом чердака нужно выложить главный стояк, по размеру соответствующий шейке основания.

Далее дымоход возводится с учетом еще одного уличного расширения, которое называется выдрой. Оно необходимо для защиты чердака от атмосферных осадков. Для наружной кладки используется тот же раствор, пропорции приготовления которого указаны выше.

Все о дымоходной трубе

Важно, чтобы устройство для отвода продуктов горения было расположено строго вертикально и имело идеально ровную поверхность без каких-либо выступов. Если планируется делать увод, нужно помнить, что его максимальный шаг в сторону от центра не должен превышать 1 м. Ни на каком участке дымоходной трубы преград быть не должно.

Выбрав камин в качестве отопительного прибора, нужно знать его особенность: для нормальной работы очагу потребуется больший объем воздуха по сравнению с печкой. Соответственно, высоту дымохода нужно увеличить.

При возведении канала важно правильно выбрать толщину его стенок: для наружной холодной конструкции значение величины будет равно кирпичу, для середины помещения – половине. При наличии в комнате деревянных стен или перегородок прокладывать через них канал можно только через металлический или асбестоцементный лист.

Оптимальный вариант – когда сечение трубы представляет собой круг. Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки.

Для сооружения трубы асбестоцемент или керамика – лучший выбор. Подойдет и готовый комплект, в который уже включены такие важные элементы, как стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочее. Сначала в верхней части конструкции устанавливается первый блок. На место соединения дымосборника с трубами нужно нанести цементный раствор. Требуется проконтролировать, чтобы пазы блока были направлены вверх. Первый блок футеровки устанавливается внутрь таким образом, чтобы расширенная сторона оказалась сверху.

Чтобы закрепить облицовку из кирпича, между внешними блоками дымоотводной трубы можно вставить металлические анкеры. Кладку стройматериалом необходимо выполнить до самого верха трубных блоков. На край последнего элемента нужно положить раствор, затем в канал требуется вдавить, а после ввести манжетку. Далее на нее наносится раствор и кладутся кирпичи.

Следующий этап работы – покрытие защитной плитой, которую также размещают на слой раствора. Желательно, чтобы в точке пересечения кровли и трубы не было никаких щелей, иначе в дальнейшем через нее в дом будут просачиваться осадки. Чтобы избежать возникновения неприятных последствий, подобные отверстия нужно заделать раствором. Хороший эффект даст и обшивка металлом.

В качестве защитной плиты используются такие материалы, как свинцовое полотно и алюминиевые ленты с липким слоем. Кроме того, для обшивки потребуется сделать фартук и закрепить его с обеих сторон. Получившаяся конструкция называется воротниковой. Один ее край закрепляется в швах кладки, второй оставляется на верху крыши.

Следует учесть, что один кирпич – это минимальная толщина стен оголовка. Однако лучше сделать ее больше. Если для утепления конструкции дымоотводящей трубы использовать асбестоцементные плиты, которые затем будут оштукатурены, толщину укладки можно сократить вполовину.

В продаже представлены и готовые оголовки для трубы. Во избежания появления тяги в устье канала потребуется установить специальную насадку – многоярусный дефлектор. В отличие от схожих конструкций, он обладает повышенной эффективностью. Коньковый навес следует разместить в верху оголовка. Для защиты торцовой части от осадков, которые вполне могут ее разрушить, применяются металлические колпаки. Кроме того, можно использовать окантовку из кровельной стали. Для защиты оголовка от ветра применяются специальные насадки.

Типы дымоходных кирпичей — Charlotte NC

Основное назначение дымохода — выводить дым из камина. Его можно считать очистителем, так как он избавляется от дыма, газа и грязи, создаваемых огнем в камине. Соответственно, неудивительно, что кирпичи, из которых состоит дымоход, должны быть твердыми и термостойкими. Эти кирпичи должны соответствовать следующим критериям:

Выдерживать высокие температуры
Обладают хорошей термостойкостью
Обладают высокой температурой плавления

Для разных типов зданий требуются разные типы кирпичей.Радиальные кирпичи предпочтительны для больниц, школ, заводов и зданий с более старыми конструкциями. Радиальные кирпичи бывают прочными и изогнутыми. Форма играет важную роль, так как она может создавать округлые дымоходы. Многие люди предпочитают круглые дымоходы, и это становится преимуществом радиальных кирпичей, которые придают форму и прочность.

Кирпичи, из которых делают облицовку дымоходов, обладают химической стойкостью. Необходимо, чтобы облицовка дымохода была кислотостойкой, а также поглощала термические удары.Следовательно, эти кирпичи являются идеальным выбором, чтобы противостоять горению и его кислотным побочным продуктам. Есть еще один вид — глиняный кирпич. Эта разновидность используется для изготовления кладки дымоходов, которые возводятся одновременно со строительством домов. Обычно они красного цвета, но иногда могут быть окрашены иначе.

Каждый тип здания имеет свой тип дымохода, поскольку группа пользователей постоянно меняется. Следовательно, сырье, необходимое для постройки дымохода, также меняется. Чтобы дымоход был прочным и долговечным, необходимо позаботиться о кирпиче, составляющем основу дымохода.Эти кирпичи страдают от дождя, жары, штормов, кислотных побочных продуктов, влажности, дыма и грязи. Следовательно, рекомендуется минимизировать износ этих кирпичей.

Использование водоотталкивающего средства для защиты кирпичей от сильных ударов дождя может быть разумным шагом. Регулярная чистка дымохода помогает продлить срок службы кирпича, если дымоход используется регулярно. Иногда раствор между кирпичами дымохода может рассыпаться, поэтому его необходимо пополнить. Ситуации, приводящие к замене дымоходных кирпичей, также не редкость.Он обеспечивает структурную поддержку дымохода, а также улучшает общий вид здания.

Кирпичи для дымохода — это строительные блоки для создания красивого теплотехнического прибора. Итак, о нем нужно хорошо заботиться.

Из чего сделаны (хорошие) дымоходы?

Само собой разумеется, что если конструкция будет регулярно сталкиваться с огнем, дымом и сильной жарой, то она должна быть построена из материалов, которые могут противостоять этим угрозам и оставаться относительно невредимыми.Это определенно верно для дымоходов; если вы попытаетесь сделать его полностью из дерева или пластика, это, вероятно, не продержится долго.

В этом блоге мы много говорим об уходе за дымоходами, но задумывались ли вы когда-нибудь, , из чего сделаны дымоходы? Ответ на самом деле довольно интересный — и более сложный, чем вы могли ожидать:

Камин

Начнем с объяснения того, что существует два основных типа каминов. Каменная кладка Камины — это то, о чем думает большинство людей, когда они представляют себе строительство камина; эти очаги собираются вручную из кирпича и раствора и обычно устанавливаются во время строительства дома.Они буквально являются частью структуры дома и при правильном уходе могут прослужить всю жизнь. Между тем, сборных, (или «сборных») каминов производятся на заводах из металла. Их можно относительно легко установить в уже существующем доме, но их максимальный «срок службы» составляет всего около 15 лет. Камины из каменной кладки чаще встречаются в старых домах, в то время как дома, построенные в последние несколько десятилетий, как правило, имеют сборные камины.

Давайте проясним: один тип камина не обязательно лучше другого.Оба имеют свои преимущества и недостатки, и оба должны проверяться и очищаться профессионалом не реже одного раза в год (или всякий раз, когда у вас есть основания полагать, что что-то не так). Но тип камина в вашем доме будет влиять на структуру (и внешний вид) дымохода. Если вы не уверены, кем вы являетесь — «Team Masonry» или «Team Prefabricated», вы, надеюсь, сможете понять это к тому времени, когда закончите читать этот пост!

Сам дымоход

Если вы выйдете на улицу и посмотрите на дымоход своего дома, вы, скорее всего, увидите одну из двух различных схем.Первый — это внешняя конструкция, которая, кажется, застряла на одной стороне дома; дымоход может «врезаться» в крышу, но у него будет видимый корпус, доходящий до земли. Если это так, то, вероятно, у вас каменный дымоход. Второй вариант — дымоход, который кажется просто выступающим из крыши дома без внешнего корпуса. Если — это то, с чем вы имеете дело, то, вероятно, у вас сборный дымоход.

(Обратите внимание на то, что мы использовали слово «вероятно» в предыдущем абзаце.Это , а не жестких правил, когда дело доходит до строительства дымохода, поэтому вам, вероятно, потребуется проконсультироваться со специалистом, чтобы проверить точный тип дымохода, который у вас есть.)

В каменных дымоходах конструкция в основном состоит из кирпича и раствора. У них обычно — но не всегда, особенно в старых домах — есть какая-то внутренняя облицовка для защиты дымохода от повреждений. Эта облицовка может быть сделана из глиняной плитки, труб из алюминия / нержавеющей стали или монолитного материала, подобного цементу или бетону.Если в вашем дымоходе отсутствует облицовка, мы настоятельно рекомендуем вам установить ее профессионально!

В сборных дымоходах дымоход полностью металлический и напоминает трубу или трубу. Некоторым людям действительно нравится (или просто безразлично) его промышленный вид, и они оставляют свои дымоходы именно такими. Другие люди предпочитают заключать видимые части дымохода в структуру, называемую «погоней». Чейзы — это, по сути, фасады; они могут быть сделаны из кирпича и раствора, чтобы придать дымоходу более классический вид, или они могут имитировать деревянный или виниловый сайдинг, чтобы они соответствовали остальной части экстерьера вашего дома.Гонки также служат для утепления дымохода и защиты его от повреждений; им почти всегда помогает в этой задаче крышка погони, которая надевается на верхнюю часть погони, как крышка.

Колпачки и крышки
Независимо от того, является ли дымоход каменным или сборным, он всегда должен быть снабжен колпаком дымохода из нержавеющей стали, окрашенной стали или меди. Правильно подогнанный и обслуживаемый колпачок значительно снизит риск повреждения дымохода мусором, дождевой водой и деятельностью животных.Шапки могут быть простыми конструкциями или сложными произведениями искусства. Выбор типа дымохода — дело личного вкуса.

Стоит упомянуть, что сборные дымоходы часто заранее оснащены маленькой круглой крышкой дымохода, которая чем-то напоминает заппер от насекомых (или зоотроп). Если дымоход заключен в кожух, то в крышке желоба будет вырезано отверстие в центре, так что колпачок будет единственной частью «настоящего» дымохода, которая останется открытой. К сожалению, эти колпачки, как правило, значительно менее эффективны и более подвержены износу, чем более крупные, устанавливаемые отдельно колпачки.Профессиональный техник может помочь вам найти дополнительную крышку, которая будет работать с существующей (и украсить конструкцию в целом).

***

Каменные дымоходы ценятся за мастерство и долговечность, в то время как сборные дымоходы восхищаются их удобством и (относительно) низкой стоимостью. Некоторые люди сильно отдают предпочтение тому или иному, и многим домовладельцам все равно, пока они могут пользоваться своим камином. В любом случае, дымоход представляет собой сложную конструкцию, о которой необходимо правильно установить и , если она будет безопасной в использовании.Возможно, вы не являетесь экспертом в области дымохода (в конце концов, это , наша работа !), Но знание материалов, из которых состоит его тело и внутреннее устройство, может помочь вам лучше понять его.

Фото предоставлено Barb на Flickr

Bricks 101 — Дымоходы и кладочная

Кирпич 101

Кирпичи существуют уже много лет. На протяжении многих лет их использовали для самых разных целей. Много лет назад для мощения дорог использовали кирпич.В настоящее время его больше используют для украшения. Эти искусственные камни используются для всего: от создания дорожек на заднем дворе до образования камина в семейной комнате и красивого внешнего вида дома.

Благодаря своей однородности кирпичи идеально подходят для плоской укладки и склеивания цементом, что увеличивает его прочность. Большинство кирпичей делаются размером 8 на 4 дюйма. Несмотря на их общий размер, есть много разных типов кирпича, из которых можно выбирать, когда дело доходит до кирпичной кладки.

Если вы хотите купить кирпичи для своего дома, важно знать разницу между ними.

Обычный обожженный глиняный кирпич
Этот тип кирпича получают путем прессования в формы и обжига в печи. Они используются больше для функциональности, чем для эстетики. При использовании требуют штукатурки или штукатурки.

Известково-песчаные кирпичи
Известковые кирпичи производятся из смеси песка, летучей золы и извести (отсюда и название).Они образуются с помощью химического процесса, называемого мокрым перемешиванием. Затем он сжимается с давлением, образуя традиционную форму кирпича. Этот тип кирпича обычно серый, а не красный. У них также более гладкая поверхность, не требующая штукатурки, и они невероятно прочные, что позволяет им быть несущими элементами.

Инженерный кирпич
Этот кирпич создается при очень высоких температурах. В результате получается плотный прочный кирпич, способный выдерживать водопоглощение.Инженерный кирпич отлично подходит для несения нагрузки из-за его прочности, влагостойкости и способности противостоять химическим веществам.

Бетонные кирпичи
Эти кирпичи сделаны из твердого бетона. Они создают отличный эстетический вид, поэтому их часто используют в заборах и фасадах. Бетонные кирпичи могут быть разных цветов, так как при производстве используются пигменты.

Зола-унос Кирпичи из глины
Зола-унос и глина являются ингредиентами для этого типа кирпича.Они сделаны при температуре 1000 градусов Цельсия. Когда они подвергаются воздействию воды и влаги, они имеют тенденцию расширяться, что необходимо учитывать перед использованием.

Какой бы тип кирпича вы ни выбрали, вы оцените его высокую прочность на сжатие, пористость, звукоизоляцию и противопожарную защиту. Не уверены, какой тип кирпича выбрать для своего следующего проекта? Дайте нам крик. Мы будем рады поделиться с вами нашими экспертными заключениями.

Основные части дымохода

Дымоход и камин — важная часть вашей жизни, особенно в зимние месяцы.

Но что вы знаете о своем дымоходе?

Большинству людей будет сложно назвать все части дымохода, не говоря уже о том, чтобы объяснить, почему каждый компонент важен.

Прочтите, чтобы узнать, почему знание деталей камина и дымохода жизненно важно для безопасности вашего дома.

Почему важно знать детали камина и дымохода

Основная причина, по которой домовладельцам и арендаторам необходимо знать детали дымохода и камина, — это безопасность.В конце концов, вы имеете дело с огнем и дымом — двумя вещами, которые могут нанести вред вашему дому и вашему здоровью.

К счастью, когда вы знаете о различных частях дымохода и о том, как правильно за ними ухаживать, вы можете защитить свою семью и имущество.

Еще одна причина, по которой так важно знать больше о деталях кирпичного дымохода, заключается в том, что вы лучше понимаете, когда возникают проблемы. Это, в свою очередь, позволит вам решать проблемы на раннем этапе, тем самым сэкономив время и деньги, а также защитив свой дом.

Больше, чем кирпичи: 10 основных частей дымохода

Многие думают, что камин и дымоход — одно и то же. Собственно камин — это всего лишь одна составляющая. Есть много других частей дымохода, которые имеют решающее значение для безопасности и производительности вашего камина и дымохода. Вот детали дымохода, о которых вам нужно знать.

Кирпичи

Кирпичи — основа дымохода. Если они в плохом состоянии, ваша безопасность находится под угрозой, как и структурная целостность дымохода.По крайней мере, ваш камин не будет работать оптимально.

Другой риск, которому вы подвергаетесь, если кирпичи повреждены, заключается в попадании влаги в ваш дом, что может привести к повреждению, а также появлению плесени и грибка.

Дымоход

Дымоход — это не то же самое, что дымоход, хотя его часто путают. Дымоход представляет собой вертикальный патрубок, через который горючие материалы выходят из дома. По закону домовладельцы должны выстилать дымоход.

Вкладыш для дымохода

Вкладыш для дымохода ограничивает огонь в дымоходе, предотвращая его распространение по дому.Глиняная плитка — самая распространенная облицовка, поскольку она долговечна и экономична.

Вкладыши не универсальны, поэтому вам может потребоваться добавить новую облицовку, если вы устанавливаете новый камин. Подкладка должна подходить к прибору, иначе вы увеличите риск загрязнения помещения.

Вкладыши необходимо заменять, как только появляется трещина, даже если она небольшая. Пока облицовка не будет заменена, камин использовать нельзя.

Заглушка дымохода

Заглушка дымохода предотвращает попадание внешних элементов в ваш дом, в том числе:

Заглушки дымохода также предотвращают возгорание на крыше, поскольку проволочная сетка действует как искрогаситель.

Заглушки для дымохода

Крышка для заглушки находится на верхней части сборных дымоходов заводского изготовления и используется для закрытия отверстия дымохода. Покрытия Chase могут быть изготовлены из различных материалов, таких как:

Медь

Алюминий

Нержавеющая сталь

Оцинкованная сталь

Медь и нержавеющая сталь являются лучшим выбором из-за их долговечности. Алюминиевые крышки популярны, потому что они могут быть разных цветов.Крышки из оцинкованной стали — временное решение, поскольку они подвержены ржавчине.

Оклад дымохода

Оклад изготавливается из винила, алюминия, меди или стали и размещается там, где дымоход встречается с вашей крышей. Цель окладов дымохода — защитить дымоход, крышу и находящиеся ниже помещения от проникновения влаги и протечек.

Если вы хотите узнать больше о перекрытии дымохода, вы можете прочитать нашу запись в блоге здесь.

Корона дымохода

Корона дымохода, также известная как дымоход, представляет собой цементную плиту, покрывающую верх дымохода.В то время как крышка дымохода закрывает отверстие дымохода, коронка закрывает всю верхнюю часть дымохода. Корона предотвращает попадание воды в дымоход.

Заслонка камина или заслонка горловины

Заслонки также называют заслонками горловины, потому что они расположены в горловине дымохода над топкой.

Заслонка закрывает камин, когда он не используется, чтобы нагретый воздух в вашем доме не выходил через дымоход. Когда камин используется, убедитесь, что заслонка открыта, чтобы дым мог выходить в дымоход.

Уход за заслонкой важен для безопасной эксплуатации камина и дымохода. Если ваш демпфер сломан, он не позволит дыму выходить из вашего дома, если он застрял в закрытом положении, а в открытом — это может вызвать сквозняки.

Дымовая камера

Дымовая камера расположена между дымоходом и заслонкой. Дымовая камера сжимает побочные продукты сгорания, чтобы они могли выйти через дымоход, а не вернуться в ваш дом.

Компоненты камина

В состав камина входят:

Топка: Где на самом деле горит огонь

Очаг: Пол внутри камина

Камин: Теперь декоративная рамка вокруг камина, в средние века она служила улавливателем дыма.

Стеклянные двери: Стеклянные двери не только обеспечивают прекрасный вид на огонь, но и служат защитным барьером. камин

Отвал для золы: Дверь в середине топки, позволяющая легко удалять золу

Зольник: Отсек в основании камина, собирающий золу

Дверца для чистки: Дверь в дымоходе за камином или снаружи дома, откуда можно убрать мусор

Есть вопросы по дымоходу? Спросите у своего трубочиста

Если вы обеспокоены тем, что части дымохода в вашем доме могут не работать должным образом, узнайте мнение специалиста.Трубочист может оценить безопасность и производительность вашего кирпичного камина и дымохода. Основываясь на своей оценке, они могут порекомендовать необходимый ремонт и помочь вам придерживаться регулярного графика технического обслуживания дымохода.

Интересно, в хорошем ли состоянии дымоход? Свяжитесь с нами сегодня , чтобы один из наших квалифицированных трубочистов оценил ваш дымоход и камин.

Объяснение различных частей дымохода

Ваш дымоход — это гораздо больше, чем просто куча кирпичей и камин.Важно, чтобы вы знали как можно больше о различных частях дымохода, чтобы выявить любые проблемы до того, как они выйдут из-под контроля, и чтобы вы могли лучше объяснить, что происходит, когда вы решите отремонтировать дымоход.

Вы никогда не можете быть слишком безопасными, имея дело с огнем, и поэтому мы здесь, чтобы помочь объяснить все различные части дымохода, чтобы вы могли быть готовы ко всему.

Наружные детали дымохода

Многие люди думают только о каминах, когда слышат слово «дымоход».В то время как камин — это то место, где происходит настоящий пожар, и это то, на что все обращают внимание, дымоход — это гораздо больше, чем просто камин.

В наружной части дымохода есть несколько важных компонентов, которые абсолютно необходимы для работы и безопасности дымохода и камина.

Ниже мы рассмотрим внешние части дымохода и объясним, почему они так важны.

Кирпичи

Очевидно, вы знаете, что дымоход из кирпичей, но они гораздо важнее, чем вы думаете.Кирпичи являются основой дымохода, и если они не в хорошем состоянии, ваш камин не будет работать хорошо, а безопасность вашего дома окажется под угрозой.

Если кирпич и раствор на дымоходе изношены или повреждены, влага может попасть в дымоход. Как домовладелец, вы знаете, что любое попадание влаги в дом становится проблемой.

Структурная целостность дымохода будет под вопросом, если кирпич и раствор не соответствуют стандартам. В таком случае вы можете доверить компании Vertical Chimney Care отремонтировать дымоход и приставку, чтобы она снова стала выглядеть новой и нормально функционировала.Свяжитесь с нами, чтобы начать ремонт дымохода.

Заглушка дымохода

Заглушки дымохода находятся наверху дымохода и защищают от дождя, снега, мусора и даже животных от попадания в дымоход.

По сути, это шляпа, закрывающая отверстие дымохода, и часто вокруг них есть проводка для защиты от других факторов, кроме воды.

Корона дымохода

Не путать с колпаками дымохода, коронки дымохода также находятся наверху дымохода.Однако их можно найти только на каменных дымоходах, а не на сборных или заводских.

Корона — это бетонная плита, закрывающая большую часть отверстия наверху дымохода. Колпачок — это то, что закрывает любое отверстие, из которого выходит дым.

Очень важно поддерживать корону дымохода в хорошем состоянии, потому что это главный барьер между внешней стороной и дымоходом. Коронка слегка наклонена по бокам, чтобы дождь и снег не скапливались на дымоходе.

Если вы обнаружите, что коронка дымохода каким-либо образом повреждена, вы должны как можно скорее отремонтировать или заменить ее.

Заглушки для дымохода

Для тех, у кого есть сборные или изготовленные на заводе дымоходы, заглушка или заглушка — это то, что находится сверху, закрывая отверстие дымохода. Он выполняет ту же работу, что и коронка дымохода на дымоходе из каменной кладки.

Кожухи Chase могут быть изготовлены из меди, нержавеющей стали, алюминия или оцинкованной стали. Медь и нержавеющая сталь являются более популярными вариантами из-за их прочности и долговечности.Алюминиевые заглушки имеют много вариантов цвета, но они не так прочны, и оцинкованная сталь может ржаветь, и это скорее краткосрочное решение.

Обшивка дымохода

Вспышка находится там, где дымоход встречается с крышей. Это помогает защитить дымоход от проникновения влаги. Дымоход может быть сделан из алюминия, стали, меди или винила, и очень важно, чтобы он был в хорошем состоянии.

Гидроизоляция не только защищает дымоход, но и предотвращает попадание влаги на чердак или в комнаты под ним.

Внутренние части дымохода

Теперь, когда вы знаете внешние компоненты дымохода, пора перейти к тем частям, которые привлекают наибольшее внимание — внутренним частям дымохода.

Внутри дымохода много деталей, и все они играют важную роль в работоспособности и безопасности вашего камина.

Дымоход

Дымоход вашего дымохода — это место, где дым от огня поднимается и выходит из вашего дома.

Не забывайте проверять дымоход каждый год вместе с осмотром дымохода, потому что он может покрыться сажей и создать опасность возгорания, если не принять меры.

Дымовая камера

Непосредственно перед дымоходом дымовая камера — это место, где дым сначала попадает на улицу. Дымовая камера представляет собой область с наклонными стенками, которые помогают дыму легче проходить в дымоход.

В камере находится дымовая полка, представляющая собой ровную поверхность, на которой собирается влага или мусор, который может попасть через верх дымохода.

Коптильная камера — это также зона, которая может запекаться сажей и креозотом, поэтому важно очищать и проверять ее не реже одного раза в год.

Заслонка горловины

Далее идет заслонка камина, также известная как заслонка горловины. Заслонка — это деталь, которая открывает и закрывает камин на дымоход. Когда вы не используете камин, держите его закрытым, чтобы не проникали сквозняки в дом.

При использовании камина вы должны иметь возможность открыть заслонку, чтобы выпустить дым, иначе он снова попадет в ваш дом. Правильно работающая заслонка камина — одна из важнейших частей дымохода.

Если вы обнаружите, что ваш демпфер больше не выполняет свою работу, компания Vertical Chimney Care заменит его. Свяжитесь с нами для получения новой каминной заслонки.

Дымоход

Еще одна деталь дымохода, которая абсолютно необходима для безопасности вашего дома, — это облицовка дымохода. Дымоходы закрывают стены дымохода и выводят дым вверх и наружу.

Они могут быть изготовлены из алюминия, нержавеющей стали или глины. Глиняные футеровки являются наименее прочными из трех и обычно являются оригинальной облицовкой дымохода.

Когда пришло время заменить облицовку каменного дымохода, лучше всего подойдет нержавеющая сталь. Он очень универсален, поскольку может быть жестким или гибким, чтобы идеально вписаться в дымоход. Алюминиевые вкладыши используются только для газовых каминов.

Компоненты камина

Подойдя к камину, головоломка состоит из нескольких частей. Первый — топка и очаг. Это место, где на самом деле разводится огонь.

Дополнительными элементами камина могут быть камин, стеклянные двери или даже каминная топка целиком.Для каминов, идущих под полом и в подвал, предусмотрены золоотвал, зольник и дверь для чистки.

Это место, где вы можете сбросить пепел от предыдущих пожаров и очистить его позже, поскольку он накапливается на свалке, вместо того, чтобы убирать и выбрасывать пепел после каждого пожара.

Важно знать детали дымохода

Дымоход состоит из множества различных частей, и о каждой из них нужно позаботиться, чтобы ваш камин был безопасным и эффективным.Знание того, что представляет собой каждая деталь и ее назначение, поможет вам обнаружить проблемы и объяснить их специалистам по ремонту дымоходов.

Если вам действительно нужно обратиться в компанию по производству дымоходов, в Чикаго нет лучшего варианта, чем Вертикальный уход за дымоходами. Мы обслуживаем этот район с 1985 года и посвятили свои продукты и услуги содержанию вашего дома в чистоте и безопасности.

Если вам нужна облицовка дымохода, коронка, заслонка или что-то среднее между ними, вы можете начать свой проект с Vertical Chimney Care! Свяжитесь с нами сегодня.

Все, что вам нужно знать о каменных дымоходах

Нет ничего более уютного, чем сидеть перед камином со своими близкими. Практически во всех традиционных домах есть камины, но это не значит, что недавно построенный дом должен пропустить это приятное занятие. Если в вашем регионе холодные зимы и вы хотите добавить камин в своем доме, первым делом выберите дымоход. Кладка дымоходов, без сомнения, является одним из самых популярных вариантов из-за их эстетической привлекательности.

Из этой статьи вы узнаете, из чего сделан каменный дымоход , его плюсы и минусы, анатомическое строение и как построить дымоход такого типа у себя дома.

Что такое каменный дымоход?

Каменные дымоходы изготавливаются из различных материалов, включая металл , кирпич, раствор, бетонный блок, дымоходную плитку, камень и чугун. Почти все такие дымоходы состоят из комбинации этих материалов, что делает их предпочтительным выбором как для современных, так и для деревенских домов.

Преимущества каменных дымоходов

Эффективность: эти дымоходы обеспечивают более высокое отражение тепла по сравнению с металлическими дымоходами. Кладочный дымоход служит двойной цели: поддерживать тепло в зоне камина и максимально эффективно выводить дым из дымохода.

Эстетическая привлекательность: , поскольку дымоходы для каменной кладки изготавливаются из различных материалов, они считаются визуально красивыми при правильной конструкции. Фактически, некоторые домовладельцы предпочитают устанавливать несколько каменных дымоходов, выходящих за пределы их основного дома, например, патио или крыльца.

Долговечность: каменные дымоходы могут прослужить многие десятилетия, если за ними правильно ухаживать. Рекомендуется проводить осмотр и чистку раз в два года.

Повышение стоимости при перепродаже: , поскольку эти дымоходы являются предпочтительным выбором для покупателей дома, установка дымовых труб для вашего дома увеличит их стоимость при перепродаже.

Недостатки каменных дымоходов

Структурные ограничения: Хотя каменные дымоходы визуально красивы и повышают стоимость при перепродаже, они являются тяжелым дополнением и должны устанавливаться только в одноэтажных или двухэтажных домах.

Чувствительность к проникновению воды: дымоход этого типа подвержен большему риску разрушения в результате длительного контакта с водой. Материалы, используемые для строительства дымохода из каменной кладки, не выдерживают сильного снегопада или минусовых температур, поскольку имеют свойство быстро расширяться. Попадание воды на дымоход может вызвать ржавчину на чугуне или металле и ослабить детали. Так какое же решение? Гидроизоляция необходима для защиты дымохода от возможных повреждений снегом и дождем.Поэтому важно регулярно проверять дымоход на предмет износа до того, как возникнут какие-либо серьезные проблемы. Еще одно решение для предотвращения попадания воды в дымоход через дымоход — установка заглушки. Это сведет к минимуму порчу раствора, которая в конечном итоге может привести к образованию плесени. Наконец, убедитесь, что вы заменили поврежденный оклад или ржавый металл, который может вызвать утечку.

Дороговизна в установке и ремонте: Установка дымохода из каменной кладки не для людей с ограниченным бюджетом.Помимо высокой стоимости установки, замена старых секций дымохода или других частей дымохода обходится дорого.

Требуется регулярное обслуживание: Как и любая другая часть вашего дома, каменный дымоход также нуждается в регулярном обслуживании каждые 6 месяцев или ежегодно. Профессиональные трубочисты проверит дымоходы и при необходимости прочистят их.

Прочность зависит от выбранных материалов: Если вы используете мягкий кирпич вместо жесткого, дымоход изнашивается быстрее и в конечном итоге требует восстановления.Кладка дымохода долговечна только при высоком качестве используемых материалов.

Анатомия дымохода из каменной кладки

Прежде чем перейти к пошаговым инструкциям по созданию дымохода из каменной кладки, давайте взглянем на различные части этого дымохода:

Строительный раствор или коронка дымохода: эта часть как раковина, которая сидит на вершине дымохода, чтобы предотвратить проникновение воды в кирпичи и раствор. Вода не потечет в дымоход и не повредит ваш дом. Без правильно построенного корона дымохода каменный дымоход не будет иметь никакой защиты от дождевой воды.Со временем кирпичи и раствор становятся слабыми, что приводит к обрушению дымохода.

Дымоход: это камера, которая выпускает дым из камина. Он доступен в разных размерах и формах. Один дымоход из каменной кладки может иметь более одного дымохода, если к одному дымоходу подключено несколько печей. Как и корона, дымоход — еще одна важная часть дымохода.

Дымовая камера: это часть чуть выше заслонки (мы перейдем к этой части через минуту).Дымовая камера наклонена внутрь к проходу и служит опорой для облицовки дымохода. Обычно он строится из кирпича и должен иметь тонкий слой или раствор на своей поверхности для изоляционных целей, а также для того, чтобы дым мог беспрепятственно проходить через проход.

Дымовая полка: эта часть работает с дымовой камерой, выталкивая дым из дымохода. Он находится за заслонкой внизу дымохода.

Заслонка: одна из самых важных частей дымохода, которая обычно находится в одном месте с полкой и камерой.Задача заслонки — герметизировать дымоход, когда камин не используется. Поэтому важно, чтобы заслонка функционировала должным образом, чтобы предотвратить выход нагретого воздуха через дымоход, когда нет огня. Стандартные заслонки имеют ручку внутри верхней части камина, которую можно закрыть, но, поскольку большинство из них сделаны из металла, они имеют тенденцию ржаветь каждые несколько лет. Менее дорогой альтернативой стандартному демпферу является демпфер с верхним уплотнением, который обеспечивает лучшую защиту от холодных сквозняков животных (летучих мышей и крыс) зимой и жары летом.Эти заслонки полностью герметизируют верхнюю часть дымохода и не требуют полного узла горловины.

Перемычка: это тяжелый кусок железа, который поддерживает кирпичи в центре камина. Перемычка полностью заделана в кирпич дымохода.

Топка: это важная часть системы камина и дымохода. Топка состоит из конструкции с двумя или тремя стенками, которая переносит тепло и направляет дым в камеру. Поскольку топка подвергается сильному нагреву, она, как правило, изнашивается быстрее, чем другие части дымохода.При этом, если он построен из высококачественных материалов и отремонтирован вовремя, он может прослужить дольше.

Горло: это область, где дым проходит через заслонку.

Удлинитель очага: Эта деталь защищает помещение от высокой температуры и золы. Он расположен прямо перед камином. Типичные материалы, используемые для очага каменных каминов, включают камень, бетон, кирпич, гранит, плитку или мрамор. Деревянные панели и другие горючие материалы создают опасность возгорания, поскольку их можно рассматривать слишком близко к проему.

Зольник: Эта часть имеет дверцу и расположена чуть ниже центра топки. Когда дверь открыта, зола падает в золоотвал. Это один из самых простых способов удалить золу из топки.

Дверь для уборки: эта часть чаще всего находится в подвале и позволяет легче очищать золоотвал.

Как построить каменный дымоход за 6 шагов

Теперь, когда вы изучили все различные части каменного дымохода, пришло время узнать, как построить его для своего дома.

Вот материалы, которые вам понадобятся:

Вкладыши дымохода

Цементный раствор (одна часть портландцемента, одна часть гашеной извести и 6 частей песка).

Облицовка

Заглушка дымохода из камня или бетона

Листовой металл

Инструменты для каменной кладки

Мастерок

Выравниватель

Бетонные блоки

Огненные кирпичи

Камень

убедитесь, что вы построите дымоход
на железобетонном блоке или площадке.В противном случае перед строительством дымохода положите бетонную подушку толщиной 8–12 дюймов на каждый этаж. Толщина бетона, очевидно, зависит от того, сколько этажей в доме.

Шаг 1:

Смешайте цементный раствор с известью и песком. Убедитесь, что консистенция подходящая, так как она должна быть такой же густоты, как арахисовое масло. Используйте кельму, чтобы покрыть каждый кирпич раствором, чтобы цементная смесь вылилась из промежутков между швами. Это гарантирует, что стыки будут заполнены без воздушных карманов.

Шаг 2:

Теперь положите кирпичи один на другой, начиная со стенок дымохода с каждой стороны. Используйте выравниватель, чтобы убедиться, что стена полностью выровнена по вертикали и горизонтали. В противном случае отрегулируйте кирпичи до высыхания цементной смеси.

Шаг 3:

Когда вы будете строить внешнюю часть дымохода, положите дымоходные плитки и используйте цементный раствор для их герметизации. Если дымоходные плитки установлены слишком высоко, теперь есть возможность их отрегулировать.

Шаг 4:

После строительства дымохода установите металлические листы со всех 4 сторон отверстия между внешней частью дымохода и горючими материалами.

Шаг 5:

Металлический оклад необходимо установить там, где дымоход выходит через стены. Гидроизоляцию следует использовать там, где встречаются крыша и дымоход, вместе с подкладкой, установленной под заглушкой. Наконец, заклейте гидроизоляцию водонепроницаемым герметиком.

Шаг 6:

Заглушка дымохода теперь готова к установке над верхней частью кирпичного дымохода, убедившись, что она выступает над стенкой дымохода не менее чем на 2 дюйма.Примечание: колпак дымохода должен быть наклонен не в сторону дымохода, а в сторону от конструкции дымохода. Заглушка должна иметь край, который позволяет воде лучше стекать из дымохода, чтобы минимизировать просачивание влаги внутрь.

Важное напоминание: колпак дымохода должен быть отделен от дымохода с помощью прочного герметика, резинового герметика или бутила. Герметики на масляной основе и силиконовые герметики недостаточно прочны и плохо держатся. Если зазор между дымоходом и заглушкой слишком велик, заполните пространство огнестойкой упаковкой, прежде чем конопатить верхнюю часть пространства, чтобы предотвратить проникновение воды.Помните, что пространство между крышкой и дымоходом допускает сжатие и расширение. Если вы не заполните пространство между дымоходом и заглушкой, герметик сломается, что приведет к растрескиванию футеровки дымохода. Также важно проводить периодические проверки крышки и дымохода, чтобы убедиться, что вода не проникает через дымоход.

Советы по строительству дымохода из каменной кладки

Дымоходы из каменной кладки обычно являются самой тяжелой частью дома, поскольку они сделаны из негорючих материалов, таких как камень, бетон, кирпичи и бетонные блоки.Следовательно, опоры дымохода должны быть достаточно прочными, чтобы выдерживать его вес без усадки. Лучше всего строить такой дымоход на хорошо утрамбованном грунте.

В одноэтажных домах толщина подошвы дымохода должна составлять 8 дюймов.

Для двухэтажных домов толщина фундамента должна быть 12 дюймов.

Кладочные дымоходы должны быть облицованы дымовой плиткой, способной выдерживать экстремальные погодные условия без образования трещин.

Убедитесь, что у каменного дымохода, который вы строите, есть как минимум 2 дюйма свободного пространства со всех четырех сторон, чтобы другие горючие материалы могли быть установлены без риска возгорания.Заполните 2-дюймовое пространство листовым металлом.

Толщина стенок каменных дымоходов должна быть не менее 4 дюймов.

Конец облицовки дымохода не должен выступать над крышкой дымохода более чем на 4 дюйма. Конечная высота дымохода должна быть примерно на 3 фута выше самой высокой точки конструкции.

И, наконец, важно проверять дымоход каждые 6 месяцев или ежегодно и чистить его, чтобы обеспечить долговечность дымохода. Рекомендуется нанять сертифицированного специалиста-трубочиста для выполнения чистки и осмотра.

Заключение

Если вам нравится идея построить дымоход из каменной кладки для вашего дома, вы должны знать, что такие дымоходы требуют регулярных проверок, чтобы убедиться, что они работают должным образом. Это необходимо для предотвращения дорогостоящего ремонта и повреждения имущества из-за утечки. Поддерживая оптимальную форму каменного дымохода, вы долгие годы будете наслаждаться его традиционным и привлекательным видом.

Анатомия каменного дымохода

Каменный (кирпичный) дымоход — это гораздо больше, чем кажется на первый взгляд.В то время как некоторые домовладельцы могут быть смутно знакомы с внутренней частью дымохода, у нас есть клиенты, которые знают о «дымоходе» только то, что «это то место, где весь дым выходит!». Информация об этих деталях и их функциях может быть полезна при разговоре со специалистом по каминам и дымоходам о конкретной проблеме, обслуживании или ремонте. Воспользуйтесь следующим руководством, чтобы понять различные части дымохода и получить больше информации о следующем ежегодном осмотре дымохода!

«Конструкция» дымохода

1.Корона дымохода — Ваша коронка дымохода (вверху) защищает внутреннюю часть дымохода от проникновения воды, которое может привести к повреждению кирпича и раствора. Помнить! «Дымоход», который вы видите снаружи, — это просто «раковина». Дымоход нельзя сделать полностью из «полнотелого кирпича». (См. Облицовку дымохода). Даже небольшое количество воды может привести к отслаиванию кирпича, так называемому «растрескиванию», ухудшению качества раствора и появлению неприглядных солевых отложений на дымоходе (выцветание). Без правильно построенной короны ваш дымоход не имеет защиты от дождя.В конце концов, кирпичи и раствор становятся настолько слабыми, что дымоход может перестать быть прочным.

2. Дымоход — Дымоход — это проход или выхлоп для отвода дыма и газов от прибора во внешнюю атмосферу. Согласно большинству строительных норм, облицовка должна составлять не менее 1/10 площади камина.

3. Вкладыш дымохода — то же, что «Дымоход». Простите! Мой графический человек напортачил. Не волнуйтесь, ему не заплатили (но я все же использовал иллюстрацию!)

4.Дымовая камера — Дымовая камера предназначена для того, чтобы «направлять» дым из большей ширины камина вниз, чтобы он соответствовал гораздо меньшей облицовке дымохода (или дымохода).

5. Заслонка камина — это устройство (обычно металлическая «пластина»), которое открывается для облегчения использования камина и закрывается, когда он не используется, чтобы уменьшить потери энергии.

6. Дымовая полка — эта «полка» находится непосредственно за заслонкой. Обычно, но не всегда, это ровная площадка (отсюда «полка», она ловит падающий мусор, а подметать ботанку сложно!

Камин
7.Мантия — не имеет другой цели, кроме места, где можно было положить трофеи «славных дней!» или семейные фотографии.

8. Перемычка — металлическая деталь (стержень), которая используется в конструкции камина, чтобы удерживать кирпичи на месте, пока раствор не «затвердеет» или не затвердеет. Не имеет никакого отношения к функциональности камина или дымохода.

9. Горло — область у заслонки, через которую проходит дым.

10. Топка — Где ты дурацкий костер разводишь!

11.Расширение очага — обычно считается «очагом» (это не так!). Это защищает пространство непосредственно перед камином от лучистого тепла, искр и золы. Здесь наша собака обычно спит, когда у нас горит камин!

12. Очаг — это настоящий «очаг». Это дно «топки».

13. Свалка золы (дверь) — (не является «требованием» и не во всех каминах они есть). Это отверстие, через которое золу можно выгружать в зольную яму.

14.Пепельная яма — не требует пояснений!

15. Дверь для доступа в зольную яму (или ее очистку) — Часто располагается снаружи или в подвале, чтобы облегчить удаление золы при заполнении ямы.

16. Опора * — См. Фундамент.

17. Фундамент — Там, где начинается каменщик! Это «несущая» часть конструкции. Если дымоход начинает «отрываться» от дома, это связано с отсутствием правильно установленного фундамента.
.

Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Основные требования к дымоходам

Размеры и конфигурация дымохода

Особенности кладки дымохода

Материалы для изготовления дымохода

Часто встречающиеся ошибки при устройстве дымохода

Из какого кирпича кладут печь и дымоход

Из какого кирпича кладут печь, дымоход: требования к материалу

Требования к материалу

Виды кирпича для печной кладки

Шамотный кирпич

Огнеупорный кирпич

Дополнительная информация

Выбираем кирпич

Популярные торговые марки печного кирпича

Выбор кирпича для дымохода

Выбор строительного материала

Разновидности кирпича

Кладка дымохода

Поэтапное строительство дымохода из кирпича

Ключевые моменты, на которые стоит обратить внимание

Из какого кирпича кладут дымоход

Из какого кирпича кладут печь и дымоход

Разновидности камня для кладки печей

Шамотный кирпич

Огнеупорный камень

Дополнительные характеристики кирпичей

Советы по выбору

Дымовая труба кирпичной дровяной печи

Дымоход из кирпича своими руками: как построить самостоятельно

Основные составляющие кирпичного дымохода

Кладем дымоход – кирпич за кирпичом

Этап I. Подготовительные работы

Этап II. Кладка дымохода

Этап III. Крепление и теплоизоляция

Технология кладки дымохода из кирпича

Из какого кирпича кладут печи

Виды кирпича для печи

Кирпич для дымохода

Дымоход из кирпича – устройство и последовательность монтажа

Конструкция

Выбор материала

Последовательность монтажа

Ошибки при монтаже

Видео-инструкция

Дымоход из кирпича своими руками: пошаговая инструкция

Выбор кирпича

Дымоход из кирпича: за и против

Разложить на составляющие

Три ошибки, которые доведут до беды

Соблюдение главных требований

Этапы работы

Все о дымоходной трубе

Типы дымоходных кирпичей — Charlotte NC

Из чего сделаны (хорошие) дымоходы?

Bricks 101 — Дымоходы и кладочная

Кирпич 101

Основные части дымохода

Почему важно знать детали камина и дымохода

Больше, чем кирпичи: 10 основных частей дымохода

Кирпичи

Дымоход

Вкладыш для дымохода

Заглушка дымохода

Заглушки для дымохода

Оклад дымохода

Корона дымохода

Заслонка камина или заслонка горловины

Дымовая камера

Компоненты камина

Есть вопросы по дымоходу? Спросите у своего трубочиста

Объяснение различных частей дымохода

Наружные детали дымохода

Кирпичи

Заглушка дымохода

Корона дымохода

Заглушки для дымохода

Обшивка дымохода

Внутренние части дымохода
