Насос для опрессовки системы отопления: прицип работы

Автор Монтажник На чтение 7 мин Просмотров 10.6к. Обновлено

Любая отопительная система после монтажа или сложного ремонта нуждается в проверке работоспособности, в профессиональных целях для этого используют специальный насос для опрессовки системы отопления, предназначенный для испытаний отопительных систем под давлением. Проверке на герметичность могут подвергаться трубы, различные водозаборные емкости и механизмы, в качестве рабочего тела в данных устройствах применяют воду, антифриз или гидравлическое масло.

Насосы для опрессовки системы отопления используют после монтажа всех узлов и наполнения труб жидкостью, необходимое давление в магистрали (в 2 — 3 раза больше рабочего) устанавливается с помощью специальных ограничительных кранов и контролируется встроенным манометром.

Рис. 1 Опрессовочное ручное и электрическое оборудование — внешний вид

Когда применяют насос для опрессовки системы отопления

Комплекс мероприятий по проверке систем отопления производится в следующих случаях:

  • После окончания монтажа отопления или при сдаче его в эксплуатацию.
  • При замене труб, стояков и прочих узлов отопительной системы.
  • В период подготовки к отопительному сезону или во время обязательной периодической проверки.
  • При обнаружении труб и узлов, подвергшихся сильной коррозии или деформации.

Принцип работы и назначение ручного опрессовочного насоса

Проверку отопления на герметичность можно производить при помощи накачки в магистраль воздуха или жидкости, в первом случае для подачи воздуха используют компрессоры для опрессовки трубопроводов. Недостатком воздушного метода является сложность выявления протечек в трубах обжима, устройство трубопровода позволяет легко подключать испытательное оборудование с использованием различного вида жидкостей.

При гидравлических испытаниях отопительных систем в магистрали опрессуемой ручным насосом для опрессовки, система работает в течение нескольких часов под высоким давлением. По способу его нагнетания данное оборудование можно разделить на две большие группы: ручные и электрические.

Рис. 2 Принцип работы основного узла механического опрессовщика — плунжерного насоса

Ручной опрессовочный насос имеет простую конструкцию в виде герметичного резервуара для воды с плунжерным поршнем, нагнетающим давление с помощью шарнирно присоединенного к нему прочного рычага.

Достоинством плунжерных насосов является возможность получения очень высокого давления за счет использования в качестве толкающего поршня прочного и износостойкого металлического цилиндра, не поддающегося механической деформации. Внутренняя поверхность рабочего цилиндра, в которой перемещается цилиндрический поршень, выполняется с высокой точностью изготовления – это позволило уменьшить рабочие зазоры, размеры уплотнительных колец и соответственно увеличить напор ручного насоса.

Для контроля работы агрегат оборудован манометром, после накачки жидкости с нужным давлением рабочая камера изолируется от общей системы с помощью отсечного крана.

Ручные опрессовщики предназначены для проверки небольших контуров, их часто используют на дачах или в загородных домах. От своих электрических аналогов они отличаются невысокой стоимостью и медленной работой.

Стандартный напор в отопительный системе лежит в диапазоне 1 — 1,5 бара, типовой ручной опрессовщик способен накачать жидкость под давлением в 60 бар., что достаточно для большинства бытовых гидравлических испытаний.

Рис. 3 Гидравлический опрессовщик — вид изнутри

Конструктивное устройство ручного опрессовочного насоса

Обычный ручной насос опрессовки для системы отопления состоит из:

  • напорной части 1 с ручкой 5, установленной на крышке 6 бака 2.
  • К выходу нагнетательного узла присоединен напорный шланг 3, который через специальный штуцер подключается к испытуемой магистрали.
  • Плунжерный насос 1 является основным узлом агрегата и включает в себя цилиндрическую головку 4, распределительный штуцер 15, внутренние клапаны, два вентиля 7 и 8.
  • Кран 7 открывает и закрывает отверстие для слива жидкости, а вентиль 8 служит для отключения устройства после нагнетания в магистраль необходимого давления.
  • Вода в проверяемую систему поступает через цилиндрическую головку 4 и всасывающий жидкость патрубок 10 с размещенным на конце фильтром, зафиксированным гайкой 11.
  • Для удобства работы боковая сторона бака оснащена крюком для крепления ручки, которая также применяется для переноски агрегата.
  • Для отслеживания давления оборудования аппарат оснащен встроенным манометром 9 со стрелочным индикатором.

Рис. 4 Конструкция ручного гидравлического опрессовщика

Порядок работы с ручным опрессовщиком

При работе с гидравлическим ручным опрессовщиком соблюдают приведенный порядок и выполняют следующие правила:

  1. Удаляют воздух из напорных узлов опрессовочного насоса. Для этого заполняют бак 2 рабочей жидкостью до указанной в инструкции отметки и открывают запорный вентиль 8, после чего несколько раз прокачивают воду до выхода ее из напорного шланга 3.
  2. Присоединяют напорный шланг 3 к испытуемой магистрали. Для подключения используют переходной штуцер или ниппель, входящие в комплектацию агрегата или приобретенные отдельно.
  3. Производят закачку жидкости. С помощью прокладок перекрывают все отверстия в магистрали и накачивают воду до достижения требуемого давления, затем поворачивают запорный вентиль 8 до окончания испытаний. Обычно проверку производят в течение нескольких часов, у некоторых специалистов работает насос при опрессовке почти сутки, о негерметичности системы говорит падение давления.
  4. Отсоединяют опрессовщик от трубопровода. Для этого открывают сливной вентиль 7 и ждут полного перетекания воды обратно в бак, по окончании процесса сливной вентиль перекрывают во избежание попадания частиц грязи в насос. Отсоединяют напорный шланг от входной трубы магистрали, опускают его в бак и освобождают нагнетательные узлы от воды открыванием вентиля 8.

Рис. 5 Пример использования насосов для опрессовки в испытуемой магистрали

Во избежание коррозии деталей опрессовщика рекомендуется после освобождения его от воды залить в бак немного машинного масла и несколько раз прокачать насос — опрессовка системы отопления в следующий раз будет проходить в очищенных от влаги и коррозии внутренних деталях. Масло по окончании работы можно слить и в дальнейшем многократно использовать для очистки опрессовщика.

Популярные модели ручных опрессовочных насосов

На российском рынке широко представлены модели ручных опрессовщиков отечественного и зарубежного производителя, все они отличаются простотой конструкции и сравнительно низкой стоимостью.

Широкий ряд опрессовочных насосов выпускается известной немецкой компанией Rothenberger, имеющей в штате более 1200 сотрудников и 12 заводов в США и ведущих европейских странах.

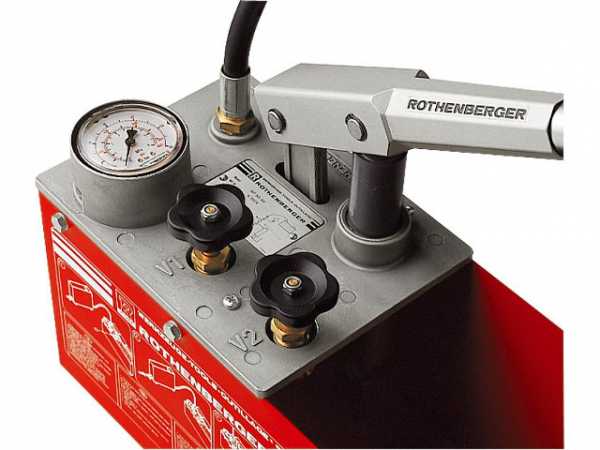

Rothenberger RP 50 (100 у.е.) — ручной гидравлический опрессовщик, предназначенный для проверки герметичности труб, узлов и механизмов в водопроводных, сантехнических и отопительных магистралях. Емкость для воды выполнена из оцинкованной листовой стали, прибор имеет манометр в металлическом корпусе с тремя шкалами измерения и встроенный фильтр для защиты от загрязнений.

Напорный шланг устройства выполнен в прочный тканевой оплетке, в конструкции предусмотрено наличие двойных клапанов, прибор рассчитан на работу с водой и маслом.

Технические параметры Rothenberger RP 50

  • объем резервуара: 12 л.;
  • максимальное давление: 50 бар.;
  • подача жидкости: 45 мл. за такт;
  • диаметр выходного патрубка: 1/2 дюйма;
  • вес: 8 кг.

Рис. 6 Немецкий компрессор для опрессовки трубопроводов Rothenberger RP 50

Voll V-Test 50 (115 у.е.) — опрессовщик от белорусского производителя, имеет прочный резервуар из стали, окрашенный краской с порошковым напылением и насосный двухклапанный узел из коррозионно-стойкой латуни. Манометр с тремя шкалами отвечает за точность измерений, подключаемый шланг выполнен из каучука на тканевой основе, агрегат работает с водой и маслом.

Технические параметры Voll V-Test 50
  • объем резервуара: 10 л. ;
  • максимальное давление: 50 бар.;
  • подача: 45 мл. за такт;
  • диаметр выходного патрубка: 1/2 дюйма;
  • вес: 8 кг.

Рис. 7 Механический насос для опрессовки Voll V-Test 50

Сатурн НИР-60 (110 у.е.) — насос испытательный ручной (НИР) от отечественного производителя, прибор предназначен для гидравлических проверок различных емкостей и трубопроводных магистралей, рабочая жидкость – масло и вода.

Технические параметры Сатурн НИР-60

  • рабочая температура жидкости: 5 — 80 С.;
  • объем резервуара: 12 л.;
  • максимальное давление: 60 бар.;
  • подача: 40 мл. за такт;
  • диаметр выходного патрубка: 1/2 дюйма.

Рис. 8 Ручной насос для опрессовки систем отопления Сатурн НИР-60

Ручной опрессовщик относится к бытовым приборам и используется специалистами для проверки систем отопления в загородных домах, при желании домовладелец может самостоятельно проверить свою магистраль, взяв опрессовщик напрокат в соответствующий фирме. Цена ручных опрессовщиков от отечественных производителей составляет около 100 у.е., за более дорогие агрегаты высокого качества европейского производства придется выложить сумму в 2 — 3 раза больше.

Опрессовочный насос.

Опрессовочные насосы SH применяются для опрессовки труб, батарей, систем отопления в которых используется вода, антифриз, охлаждающие жидкости, масло.

Опрессовочный насос SH благодаря низкой цене позволяет решить вопрос; аренда опрессовщика,  или все же купить опрессовщик. Благодаря простоте в использовании и способности решить множество задач большинство людей столкнувшихся с опрессовкой всеже предпочитают купить опрессовщик.

Устройство и принцип работы насоса SH:

Конструкция насоса представляет собой емкость объемом 5 литров, на которой установлен цилиндр с поршнем, к поршню присоединена ручка. При поднятии ручки приводится в движение поршень, затягивая жидкость из бака, а при нажатии на ручку жидкость под давлением вытесняется в подключенную к насосу систему отопления. Тем самым создавая давление в системе отопления. Создаваемое насосом давление контролируется с помощью манометра установленного на насосе.

Насосы серии SH отличаются по создаваемому давлению, от 16 до 250 атм.

Насосы SH применяются для опрессовки дачных домов, коттеджей, многоквартирных домов.



Комплектация:

  • Насос с емкостью
  • высоконапорный шланг для подключения к системе отопления длиной 1 м.
  • манометр



Технические характеристики:

  • создаваемое давление от16 до 250 атм. В зависимости от выбранного насоса
  • присоединительный размер 1/2«
  • емкость 5 литров
  • шланг -1 метр.



Материалы:

  • рабочая часть и поршень — латунь,
  • рукоятка и бак — сталь.



Дополнение к описанию:



Ручной опрессовочный



Незаменим для проверки герметичности стыков выявления протечек в частных домах.

При опрессовке отопительных систем создаваемое избыточное давление должно быть в 1,3-1,5 раз больше рабочего давления. Для выявления течи, продержать избыточное давление в системе нужно не менее 30 минут. Если показания манометра не изменились в меньшую сторону, значит, утечек нет, и система готова к зиме.



Методы проведения опрессовки

Опрессовочный насос — назначение, виды, модели

Выбирать устройства для опрессовки необходимо исходя из тестируемых объемов. Ведь для малых трубопроводов и домашней системы подойдет малый нагнетатель, прокачивающий через себя от двух до трех литров в минуту, а для опрессовке теплотрасс, коллекторов и других больших объектов нужно использовать циркуляционные насосы, которые отвечают за движение жидкости в системе.

Рекомендации по использованию опрессовочных устройств

Перед включением в работу проверяется работоспособность всех компонентов насоса. Тщательно и с особым вниманием необходимо проверить на герметичность шланги, резервуар и систему управления. Для уточнения, можно ли использовать опрессовочный аппарат на конкретном участке, проверяется и оцениваются его рабочие параметры. Чтобы получать максимально точные показания испытаний, производится калибровка измерительных приборов.

Не смотря на свои преимущества, в виде большого запаса мощности и совместимости с большими размерами трубопроводов, у электрического опрессовщика случаются погрешности в точности измерений в сравнении с ручными агрегатами. Несмотря на все нюансы, опрессовочные агрегаты должны быть всегда проверены и подготовленными к испытаниям. Температурная среда очень важна для работы этих устройств. Например, некоторые модели рекомендуется использовать при температуре воздуха от 5°С до 40°С.

Популярные производители опрессовочных установок

В настоящее время на рынке опрессовщики представлены различными моделями, которые отличаются между собой спецификой работы и характеристиками. Самыми популярными из всех марок представленных на рынке являются:

  • Сатурн;
  • Rothenberger;
  • TiM WM;
  • REKON;
  • Voll;
  • Калибр.

Опрессовщики торговой марки Сатурн представлены следующими моделями:

Электрические:

  • Насос для опрессовки Сатурн НИЭ-3-60;
  • Насос для опрессовки Сатурн НИЭ-6-60.
Единицы измерения Сатурн НИЭ-3-60 Сатурн НИЭ-6-60
Мощность кВт 250 400
Подача л/мин 3 6
Давление бар. До 60
Масса, кг. 10 16
Соединение R 1/2″
Питание В 220 В, 50Гц
Страна изготовитель Россия

Ручные опрессовщики:

  • Насос для опрессовки Сатурн НИР-60;
Объем резервуара 12 л
Подача мл/такт ок. 45
Давление бар. До 60
Масса, кг. 7
Соединение R 1/2″
Страна изготовитель Россия
  • Насос для опрессовки Сатурн НИР-25;
Объем резервуара 5 л
Подача мл/такт ок. 20
Давление бар. До 25
Масса, кг. 2
Соединение R 1/2″
Страна изготовитель Россия
  • Насос для опрессовки Сатурн НИР-50.
Объем резервуара 10
Подача мл/такт ок. 45
Давление бар. До 50
Масса, кг. 9
Соединение R 1/2″
Страна изготовитель Россия

Опрессовщики фирмы Rothenberger (Ротенбергер) представлены следующими моделями:

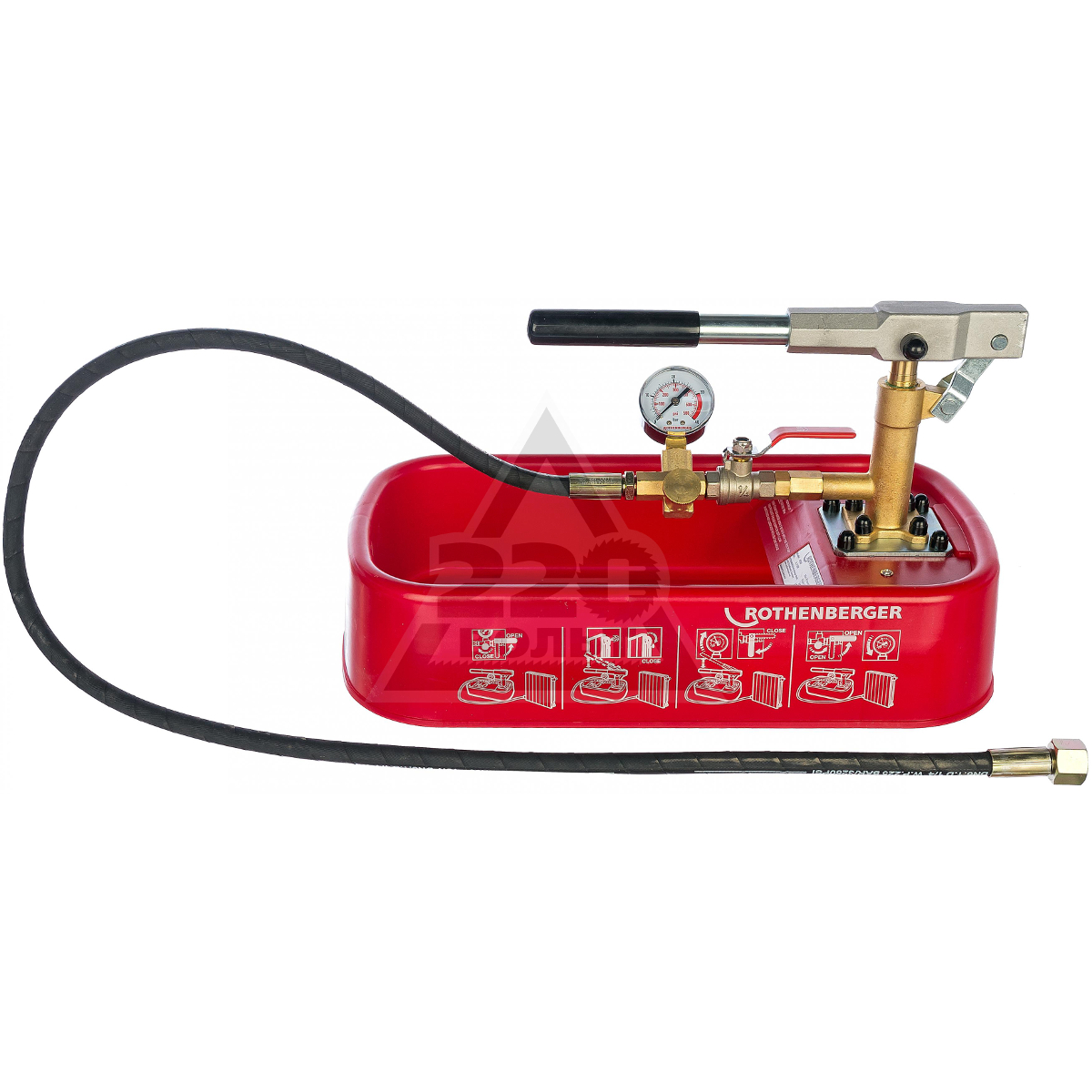

  • ручной опрессовочный насос RP 30;
  • опрессовочный насос TP 25;
  • опрессовщик РП 50-S / РП 50-S INOX;
  • электрический опрессовочный насос РП PRO III.

Насос опрессовочный RP 30 предназначен для испытания повышенным давлением от 0 до 30 бар на герметичность малых трубопроводных систем в системах отопления, водоснабжения и прочее в стесненных условиях. RP 30 Rothenberger оснащен резервуаром на 4,5 литров, точен в измерениях и прост в эксплуатации.

Насос опрессовочный РП 50-S / РП 50-S INOX предназначен для испытания повышенным давлением до 60 бар, что позволяет проводить измерения в более крупных системах водоснабжения и резервуарах. Имеет резервуар для жидкости на 12 литров.

Как выбрать насос для опрессовки систем отопления и водоснабжения?

Главная | Статьи о трубопроводной арматуре | Как выбрать насос для опрессовки?

В нынешнее время, которое плотно насыщено рыночными отношениями, многие люди решают самостоятельно провести установку и монтаж гидравлических систем, различных по назначению. Это могут быть водопроводы холодной или горячей воды, разнообразные магистрали для подачи жидкости на производственные и другие нужды, обвязки бассейнов и так далее. По трубопроводам также может транспортироваться жидкий теплоноситель или пар (отопительные системы), а также газ (газопроводы). Однако грамотно разработать и правильно смонтировать между собой трубопроводы — это только часть дела, хотя и самая важная. Давайте представим, что монтаж гидросистемы закончен, и уже казалось бы можно подавать в дом воду, газ или теплоноситель. Но не стоит спешить, следующим и очень важным шагом необходимо правильно провести так называемую опрессовку системы.

Опрессовка — это испытание надёжности соединений труб посредством подачи под избыточным давлением воды, антифриза, масла или другого жидкого вещества. Целью опрессовки является проверка слабых мест гидросистемы и своевременное исправление недостатков. Для проведения испытаний необходим опрессовочный насос, который подключается к гидросистеме с помощью шланга. Нагнетаемое давление должно превосходить норму в два-три раза, для контроля которого в насосе предусмотрен манометр и ограничительный клапан. Очень важно при опрессовке соблюдать технику безопасности, так как неосторожное или неумелое обращение с оборудованием может привести к повреждению гидросистемы. Суть проверки сводится к тому чтобы, избыточное давление в системе сохранялось без утечек. Если давление начнет падать, то необходимо проверить гидросистему на наличие разгерметизации, устранить прорыв и проверить заново. Только добившись полной герметичности можно считать процесс опрессовки завершенным.

Какие требования предъявляют к опрессовочным насосам?

Для надёжной работы насос должен иметь достаточную мощность, продуктивность и герметичность соединений. Выбирая насос нужно чётко представлять для каких объемов гидросистем он будет использоваться и примерную частоту испытаний. К примеру, частный дом можно спокойно опрессовать с помощью ручного насоса, производительностью 2-3 л/мин, но для опрессовки многоэтажного дома необходим электрический опрессовщик.

Все насосы условно можно разделить на четыре группы по создаваемому давлению:

  • нагнетающее давление до 20 — 30 бар;
  • давление до 50 — 60 бар;
  • около 100 — 120 бар;
  • более 150 бар.

Классификация опрессовочных насосов по типу привода.

1. Ручные. Нагнетание жидкости в систему осуществляется посредством рычага соединенного с поршнем. Производительность такого насоса не велика и обозначается в мл/такт (миллилитры в такт), на практике — это объем жидкости вытесняемый поршнем за один рабочий ход. Подробнее о ручных опрессовочных насосах >>

2. Электрические опрессовщики. В насосах данного типа механическую работу нагнетательного механизма выполняет электромотор. Такое решение позволяет добиться большей продуктивности чем в ручном насосе, здесь производительность уже исчисляется в литрах в минуту. Подробнее про электрические опрессовочные насосы >>

По конструктивному исполнению нагнетающего модуля насосы можно разделить на поршневые, пластинчато-роторные и мембранные.

Подача воды в опрессовщик

Для забора жидкости большинство насосов имеют резервуар. Он может быть металлическим либо из ударопрочного пластика. При покупке опрессовщика следует особое внимание обратить на качество бака и корпуса плунжерной части. Так как при использовании производителем материалов не надлежащего качества срок службы насоса будет не долгим.

Существуют модели в которых ёмкость для забора жидкости отсутствует, в таком случае опрессовщик подключают к внешнему источнику (внешний бак или централизованная сеть подачи воды). Большинство моделей являются самовсасывающими, то-есть для работы необходимо шланг подпитки погрузить в емкость с жидкостью и насос самостоятельно будет тянуть воду в нагнетательную секцию.

Рекомендации по рабочей жидкости

Важно чтобы рабочая жидкость была чистая, без механических примесей. В противном случае есть риск повреждения абразивом плунжерной пары насоса, что выведет его из строя. Если жидкость всё-таки будете использовать грязную, то нужно перед насосом установить фильтр.

Применение опрессовочного насоса

  1. При сдаче в эксплуатацию гидросистем жилых домов и предприятий. При монтаже пластиковых или металлических труб места пайки и сварки могут иметь дефекты не видимые невооружённым глазом. Для этого создают давление в 2-3 больше номинального и выдерживают его в течении нескольких часов. Если давление в системе не упало за это время, то объект можно смело эксплуатировать.
  2. После проведения ремонтных работ уже работавших систем — замена стояков, труб, батарей и т.д.
  3. Плановая проверка гидросистем. К примеру, перед отопительным сезоном проверяют состояние отопления.

В заключение отметим, что приобретение опрессовочного насоса стоящее дело, даже если эксплуатировать вы его будете всего несколько раз в год для проверки системы отопления. Конечно в таком случае можно купить ручной насос — он проще в работе и стоимость его на порядок ниже электрического собрата. А в случае необходимости опрессовывания гидросистем с большим объёмом жидкости без электрического насоса Вам просто не обойтись. Удачного выбора!

Насос опрессовочный ручной — особенности, характеристики. Цены на ручной опрессовочный насос

Быстро и точно проверить давление и герметичность трубопровода сможет опрессовщик ручной марки Сатурн отечественного производства.

Сфера применения ручного опресовщика

Организации системы ЖКХ и слесарные бригады используют опрессовщик Сатурн в качестве основного инструмента для работы с системами трубопроводов отопления и водоснабжения при испытании на герметичность.

Ручной опрессовочный насос, несмотря на профессиональное предназначение, больше рассчитан либо для частного использования, либо для бригад с небольшими объемами работ с его применением.

Насосы для опрессовки делятся по производительности и объему корыта, в которое наливается рабочая жидкость. При работе с опрессовщиком систем отопления ручным можно использовать в качестве рабочей жидкости воду, антифриз (незамерзающую жидкость), минеральное масло не высокой вязкости.

Наиболее производительной и надежной явлется модель опрессовочного насоса Сатурн НИР-60, насосная часть которого выполнена из латуни. Этот опрессовочник имеет максимальную производительность — 40 мл/двойной ход. Этого достаточно для опрессовки значительных трубных систем.

Для бытового применения, подкачки замкнутых систем отопления в частных домовладениях, лучшим вариантом является экономичная модель Сатурн НИР-25Э. При не высокой цене эта модель ручного опрессовщика достаточна для подкачки антифриза. Эта работа, благодаря ручному насосу для опрессовки Сатурн НИР-25Э займет мало времени и не вызовет затруднений. Сатурн НИР-25Э самая компактная модель в нашей линейке.

Ручной насос для опрессовки: достоинства и особенности

Его простота и универсальность – главные достоинства агрегата. Насос опрессовочный ручной не зависит от наличия электричества, поэтому его можно использовать абсолютно в любом месте, не привязываясь к наличию электрических коммуникаций. Это особенно важно для работы в удаленных и неосвоенных районах, а также в случае с перебоями в поставке электроэнергии.

Недостатком опрессовочного насоса является его большая трудоемкость, так как при работе с ним от специалиста требуется значительное время на проведение испытаний. Зато малый вес и компактные размеры делают ручной насос для опрессовки универсальным. Насос для опрессовки труб идеален для работы в небольшом пространстве.

Правильная эксплуатация агрегата и уход за ним дадут возможность прослужить ему долгие годы, благодаря отличному качеству производства насоса-опрессовщика.

Модельный ряд ручных опрессовщиков Сатурн


ООО «ПК Сатурн» предлагает приобрести ручные опрессовщики по ценам производителя. Для оптовых клиентов и дилеров особые условия.

Как работает опрессовочный насос

Поршневой насос. Основными органами поршневого насоса являются — цилиндр и поршень. Поршень перемещается в цилиндре, совершая возвратно-поступательное движение и действует как гидравлический пресс. Поршневые насосы плунжерного типа оснащаются клапанным механизмом, основная задача которого состоит в том, чтобы не дать перекачиваемой жидкости попасть обратно во всасывающий канал в тот момент, когда она выталкивается в нагнетательную магистраль. Такие поршневые насосы одностороннего действия отличаются более высокой надежностью и долговечностью. Поршень насоса может приводиться в движение от рычага (ручная модель) или от электродвигателя. В современном виде поршневой насос имеет прочный корпус и обладает длительным сроком эксплуатации.

Обслуживание опрессовщика. После работы из опрессовщика сливается оставшаяся вода. Всасывающий шланг опускается в минеральное масло и оно прокачивается через насос, чтобы смазать рабочие части насоса. Если масла нет, то можно вытащить поршень и пальцем нанести литол на стенки цилиндра. Этот способ более подходит для консервации насоса на длительное время.

Обязательным условием длительного и эффективного использования опрессовщика служит его своевременное техническое обслуживание. Регулярная смазка поршня, чистка всасывающего фильтра и запорного клапана — гарантия нормального функционирования насоса.

Ручной опрессовщик практически не требует специального технического обслуживания. В ручных моделях на корпусе насоса установлена пресс-масленка. Она позволяет с помощью шприца смазать поршень в цилиндре насоса.

Опция. Запорный клапан (приобретается отдельно) позволяет снять опрессовщик, для использования его сразу в нескольких точках.

Возможность фиксации эргономичного рычага для использования в качестве переносной ручки (для модели REMS Push). Точность измерения.

Перейти в раздел Опрессовочные насосы

Точность измерения нагнетаемого давления определяется установленным манометром. Цена деления шкалы манометра зависит от диапазона испытаний. В диапазоне 0-60 бар цена деления шкалы 1 бар (0-16 бар цена деления 0,1 бар). В диапазоне 0-860 psi цена деления 20 psi (0-230 psi цена деления 5 psi). В диапазоне 0-1,6 Mpa цена деления 0,02 Mpa (0-6 Mpa цена деленя 0,1 Mpa). На стекле манометра установлена передвигаемая дублирующая стрелка. Она устанавливается на значении достигнутого давления. Это контрольная точка, по отношению к которой будет отслеживаться постоянство давления в системе. Падение давления говорит о не герметичности системы.


21.03.2019

Ручной опрессовочный насос Компакт-1000

Ручной опрессовочный насос Компакт-1000
  • Описание
  • Отзывы и вопросы

Ручной опрессовочный насос Компакт-1000 используется для подачи жидкости (вода, минеральное масло) в закрытие гидравлические системы под давлением до 1000 атм.

Компакт-1000 — это подходящая модель для опрессовки систем к которым нет доступа электричества. Т.е. для работы вручную.

Установка не комплектуется рукавом РВД и манометром.

В комплект поставки входит:

  • опрессовщик — 1шт.
  • паспорт с инструкцией по эксплуатации — 1шт.

Внимание! Использование ручного насоса при температуре ниже 0°С не допустимо.

ПараметрыЗначение
Макс. рабочее давление, кгс/см21000
Производительность за 1 двойной ход, см3~50
Габаритные размеры, мм500х500х400
Присоединение (насос — система)накидная гайка 1/2″
Масса насоса, кг50
Емкость бака, л100
Рабочая жидкостьвода, мин.масло
Рабочая температура, ºС5-80
Гарантийный срок, мес12
ИзготовительИталия
Информация о товарах, их характеристиках и комплектации может содержать ошибки и быть изменена без предварительного уведомления. Информация на сайте указана в ознакомительных целях и не является публичной офертой. Полезная статья: Опрессовка системы отопления

Рекомендуем посмотреть

Купить в один клик Ручной опрессовочный насос Компакт-1000 Предложить свою цену Уточнить стоимость доставки Ручной опрессовочный насос Компакт-1000

Как использовать и устранить неисправности насоса для гидростатических испытаний

Необходимый обзор деталей, использования и устранения неисправностей насосов для гидростатических испытаний

Насосы для гидростатических испытаний

помогают владельцам зданий, инспекторам и установщикам подтвердить, что трубопроводные сети не протекают при использовании по назначению. Правильная работа насоса — для проверки и приемочных испытаний систем пожаротушения и стояка, а также предпродажных осмотров водопровода — означает получение точных результатов и поддержание вашего насоса в рабочем состоянии.В этой статье мы покажем вам, как использовать насос для гидростатических испытаний или устранить неисправность насоса, который не работает должным образом.

Ищете дополнительную информацию? Для более подробного ознакомления с испытаниями насосов и гидростатическими испытаниями систем противопожарной защиты ознакомьтесь со следующими руководствами:

Выберите правильные электрические шнуры и проверьте уровни жидкости перед использованием насоса для гидростатических испытаний

Двигатели, используемые в насосах для гидростатических испытаний, обычно используют один из трех источников питания: аккумулятор, электрический или газовый (хотя некоторые системы меньшего размера можно испытывать с помощью ручных насосов или насосов с дрелью).

Этот компактный электрический насос для гидростатических испытаний Tru-Test питается от розетки на 120 В.

В случае сменных электрических насосов и насосов с батарейным питанием убедитесь, что источник питания соответствует электрическим требованиям двигателя с учетом требований к напряжению, фазе, герцам и силе тока, указанным производителем.

Удлинители

также требуют тщательного выбора: сколько мощности они могут безопасно передавать, зависит от их длины и калибра. Тяжелые или сверхпрочные трехпроводные шнуры — 12 и 10 соответственно — обычно могут обеспечить необходимую пропускную способность.

Удлинители становятся толще по мере уменьшения номера калибра. Слабый штамп «18-2» указывает на то, что это двухпроводной шнур 18 калибра — это может быть слишком мало для многих насосов для гидростатических испытаний. Источник: AskTheBuilder

Удлинители становятся толще по мере уменьшения номера калибра. Слабый штамп «18-2» указывает на то, что это двухпроводной шнур 18 калибра — это может быть слишком мало для многих насосов для гидростатических испытаний. Источник: AskTheBuilder

Убедитесь, что в деталях насоса достаточно масла и других необходимых жидкостей, включая картер двигателя, редуктор, бензобаки и другие детали насоса, если применимо.Проверьте целостность шлангов и фитингов насоса визуальным осмотром. Следование графику технического обслуживания производителя, включая периодическую смазку и очистку, может избавить вас от необходимости позже устранять неисправности насоса для гидростатических испытаний.

Заполните систему и надлежащим образом подготовьте детали перед использованием насоса для гидростатических испытаний

Сначала заполните систему водой и удалите воздух

Прежде всего, необходимо учесть, что водопроводная, пожарная спринклерная или стояковая система должна быть полностью заполнена, прежде чем вы сможете использовать насос для гидростатических испытаний.

Испытательному насосу не требуется много времени для повышения давления в большинстве систем, заполненных водой, но большинство систем не полностью заполнены. Использование насоса для гидростатических испытаний для заполнения систем трубопроводов — не лучший вариант, поскольку насосы меньшего размера не могут пропускать достаточно галлонов в минуту, чтобы сделать это быстро.

«В них есть воздух», — говорит Triple R Specialty, производитель насосов для гидростатических испытаний и сантехнических инструментов из Флориды. «Когда вы начинаете работать со сжатым воздухом, сжатие воздуха занимает намного больше времени, чем вода.«Для замены каждого галлона сжатого воздуха, захваченного в системе, требуется 0,9 галлона воды, а это означает, что насосу на 2 галлона в минуту потребуется перекачивать дополнительные пять минут на каждые 10 галлонов воздуха, захваченного в трубопроводе.

Альтернативой заполнению системы является использование источника воды под давлением (наиболее распространено городское водоснабжение) или большого перекачивающего насоса, способного быстро перемещать большие объемы воды. В то же время стравите воздух из системы, используя клапаны в верхней точке и / или секции системы напротив входа, где подключен насос для гидростатических испытаний.

Затем подсоедините шланги и заправьте насос для гидростатических испытаний

Примечание: эти инструкции будут разными для каждого насоса, и их следует рассматривать как передовой опыт, а не как универсальное руководство. Всегда просматривайте руководство производителя.

Перед тем, как использовать насос для гидростатических испытаний, убедитесь, что все сетчатые фильтры или шайбы для входного шланга подсоединены к всасывающему фитингу насоса. Прикрепите всасывающий шланг к насосу и источнику воды, убедившись, что линия не перекручена.

Затем присоедините выходной шланг высокого давления к насосу, но пока не подключайте выходной конец шланга к системе. Если в вашей помпе используется источник воды под давлением, включите подачу воды и откройте выпускной клапан, чтобы удалить воздух из насоса. Насосы, использующие систему подачи без давления, следует размещать на высоте ниже, чем емкость, в которой находится подача воды, а затем включать ее при открытом заливном клапане. В этих случаях сила тяжести служит источником давления, необходимого для подачи воды в насос.

Когда вода потечет из шланга высокого давления, закройте выпускной клапан (и выключите насос, если он включен). Затем подсоедините выходной шланг к тестируемой системе. Для подключения выходного шланга к входному отверстию системы могут потребоваться дополнительные переходники или переходники, особенно при креплении шланга к соединению пожарной части (FDC), как показано на рисунке ниже.

Гидростатическое испытание спринклерной системы пожаротушения. Обратите внимание на фитинги между шлангом и FDC. Источник: Capitol Fire Sprinkler

.

Проведение опрессовки с помощью насоса для гидростатических испытаний

Запуск и работа насоса для гидростатических испытаний

После того, как вы проверили, заправили и прикрепили насос, а также убедились, что испытываемая система достаточно заполнена, пора начинать испытания под давлением.

При открытом выпускном клапане включите насос. Убедитесь в отсутствии утечек и следите за манометрами подачи и на стороне системы, чтобы определить, перекачивает ли насос воду в систему.

Если ваш насос оснащен регулятором давления, закройте выпускной клапан, отрегулируйте регулятор на желаемое значение и подождите, пока манометр насоса не достигнет желаемого давления, прежде чем повторно открывать выпускной клапан. (Если давление на стороне подачи не увеличивается, следуйте приведенным ниже инструкциям по остановке и устранению неисправностей насоса).

А теперь пора следить за показателем на стороне предложения. Эти манометры, иногда устанавливаемые между насосом и входом в систему, измеряют давление внутри пожарного спринклера, напорной трубы или водопроводной системы. Коммерческие пожарные спринклерные системы должны достигать минимального давления 200 фунтов на квадратный дюйм или, когда нормальное рабочее давление выше 150 фунтов на квадратный дюйм, на 50 фунтов на квадратный дюйм выше, чем это давление. Практически идентичный стандарт применяется к ручным сухим стоякам, полуавтоматическим сухим стоякам и ручным мокрым стоякам, которые не являются частью комбинированной спринклерной / стояковой системы.

Подробнее о стандартах Национальной ассоциации противопожарной защиты (NFPA), регулирующих гидростатические испытания систем пожаротушения и стояков, можно прочитать здесь.

Насосы с автоматическим регулятором давления байпаса рециркулируют воду, когда насос достигает желаемого давления, предотвращая накопление избыточного давления в системе. НО — и это очень важно — не позволяйте насосу работать в байпасном режиме слишком долго. В то время как рекомендации производителей различаются в зависимости от того, сколько времени является слишком длинным, от нескольких минут до часа в режиме байпаса может возникнуть достаточное трение, чтобы повредить насос.

Остановка насоса для гидростатических испытаний

Когда насос достигнет желаемого давления, быстро выполните следующие действия:

  1. Закрыть выпускной клапан
  2. Выключить насос
  3. Отключите питание (если применимо)
  4. Отсоедините выпускной шланг высокого давления (только в некоторых моделях)

Шаг четвертый применяется при использовании шланга с быстроразъемными соединениями, которые имеют односторонний клапан, предназначенный для отсоединения шланга от насоса при поддержании давления в системе. Инспекторы пожарных спринклерных систем и стояков должны убедиться, что проверяемая система остается под давлением без помощи насоса. Отсоединение шланга обеспечивает быстрое визуальное подтверждение того, что давление поддерживают трубы, а не насос.

Быстроразъемные фитинги, подобные этой, экономят время инспекторов и установщиков во время приемочных и проверочных испытаний. Источник: Dixon Valve через Amazon

.

Поиск и устранение неисправностей насоса для гидростатических испытаний

Многие насосы для гидростатических испытаний, отправленные в ремонт, на самом деле не сломаны.Правильные процедуры поиска и устранения неисправностей могут исключить общие проблемы.

При поиске и устранении неисправностей насоса для гидростатических испытаний сначала выполните следующие действия, чтобы проверить наличие засоров:

  1. Если насос в настоящее время используется, выключите его, затем остановите подачу воды и отсоедините выходной шланг от системы.
  2. Установите шаровой кран на напорный конец выходного шланга высокого давления (если он есть, используйте встроенный шаровой кран насоса)
  3. Откройте шаровой кран.
  4. Включите подачу воды и дождитесь, пока потечет вода.Если вода течет с недостаточной скоростью (или не течет совсем), вероятно, есть препятствие в линии подачи или забит входной фильтр. Удалите мусор и повторите тест, проверив шланг со стороны подачи, сетчатый фильтр и впускные фитинги.

Если вода успешно очищает насос, пора предпринять следующий шаг в поиске и устранении неисправностей насоса для гидростатических испытаний: подтвердить, что насос может создавать давление.

  1. Повторите описанные выше шаги и включите насос.
  2. Постепенно доведите шаровой кран до частичного , но не до полного закрытия .Это позволяет постепенно повышать давление внутри насоса. Полное закрытие шарового клапана может вызвать быстрое повышение давления, что приведет к повреждению компонентов насоса или шлангов.

Если насос успешно нагнетает давление, проблема в другом. Любое из следующего может вызывать низкие показания давления:

  • Манометры сломаны. Устраните неполадки, заменив другой датчик.
  • Подающий шланг негерметичен, перекручен или деформирован. Попробуйте другой шланг.
  • Если давление остается низким во время тестирования, причиной может быть утечка в трубопроводе системы или система слишком велика для вашего насоса.

Если эти шаги не помогут, вам необходимо проконсультироваться с документацией производителя или связаться с ним напрямую, чтобы завершить поиск и устранение неисправностей вашего насоса для гидростатических испытаний.

Замена неисправного тестового насоса

Теперь вы знаете, как использовать насос для гидростатических испытаний и как его устранять. Если ваша текущая модель не соответствует требованиям или не подлежит ремонту, QRFS предлагает выбор надежных и компактных насосов для гидростатических испытаний от Triple R Specialty.

Этот 12-вольтовый насос Tru-Test работает от батарей и удивительно легкий.Triple R также производит электрические модели на 120 В переменного тока с идентичными характеристиками объема и давления.

Насос для гидростатических испытаний HT-89A подает большие объемы и включает регулятор давления.

Для получения дополнительной информации об этих насосах и их возможностях ознакомьтесь с нашим руководством по характеристикам насосов для гидростатических испытаний или воспользуйтесь нашим ноу-хау, позвонив по телефону +1 (888) 361-6662 или отправив электронное письмо [электронная почта защищена] .

Материал представлен по «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, предоставляется только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Что такое насос для гидростатических испытаний? Обзор деталей и функций

Изучите основные компоненты насоса для гидростатических испытаний и рекомендации

Как сила, стоящая за гидростатическими испытаниями, насосы для гидростатических испытаний обеспечивают уверенность в том, что водные системы противопожарной защиты не протекают во время использования. Они гарантируют, что трубопроводы будут работать под давлением во время пожара.

В предыдущих блогах мы подробно изучали требования к проведению гидростатических испытаний и исследовали:

На этот раз мы возвращаемся к основам: объясняем, что такое насос для гидростатических испытаний, его важные части и принцип работы.

Если вы покупаете насос для гидростатических испытаний, смело переходите к нашему выбору насосов Triple R. QRFS включает в себя легкие и универсальные модели Tru-Test (250 фунтов на квадратный дюйм / 2,2 галлона в минуту) и более мощные модели HT-454 (400 фунтов на квадратный дюйм / 3,0 галлона в минуту), HT90E и HT89A (обе на 300 фунтов на квадратный дюйм / 3,0 галлона в минуту).

При необходимости гидростатических испытаний систем противопожарной защиты

Квалифицированный специалист по противопожарной защите ITM использует насос для гидростатических испытаний, чтобы нагнетать воду под высоким давлением в систему противопожарной защиты.Испытание дает уверенность в том, что трубопровод был собран правильно, что повреждение или коррозия не привели к появлению слабых мест, а в случае систем, в которых они есть, что соединение пожарной службы (FDC — также называемое сиамским соединением) может выдерживают высокое давление.

Тестирование происходит в самой низкой точке доступа в системе. Инспекторы визуально проверяют трубы, соединения и фитинги на предмет утечек и следят за манометрами, чтобы убедиться, что показания находятся в пределах 5 фунтов на квадратный дюйм от заданного испытательного давления.Иногда значительные падения указывают только на неисправный манометр или неисправный насос, но они также могут выявить потенциально серьезную проблему с целостностью системы.

Национальное агентство противопожарной защиты (NFPA) требует гидростатических испытаний коммерческих спринклерных систем пожаротушения при их первой установке и всякий раз, когда модификации системы включают более 20 спринклерных головок. Это «приемочное испытание» должно проводиться при минимальном давлении 200 фунтов на квадратный дюйм в течение двух часов как в мокрой, так и в сухой спринклерной системах. Небольшие последующие модификации могут быть повторно испытаны при нормальном рабочем давлении, но более крупные модификации должны быть изолированы и выдерживать высокие давления.

Для жилых спринклерных систем гидростатические испытания требуются только при рабочем давлении, когда система установлена, в соответствии с NFPA 13D: Стандарт для установки спринклерных систем в одно- и двухквартирных жилых и промышленных домах. Есть одно исключение: если система имеет подключение к насосу пожарной части, она должна соответствовать рекомендациям для коммерческих систем.

Требования к испытаниям для напорных систем, пожалуй, самые строгие. Перед приемкой системы все стояки должны быть испытаны.Некоторые системы также должны проходить полные гидростатические испытания каждые пять лет, включая ручные мокрые стояки, не являющиеся частью комбинированной спринклерно-напорной системы, ручные сухие стояки и полуавтоматические сухие стояки.

Чтобы подробнее узнать, когда, где и как требуются гидростатические испытания, прочитайте наш предыдущий блог: «Что такое гидростатические испытания системы противопожарной защиты здания?»

Насосы для гидростатических испытаний

помогают гарантировать, что системы пожаротушения и стояки не имеют утечек, которые могут привести к их выходу из строя во время пожара.

Технология, лежащая в основе испытаний: насосы для гидростатических испытаний

Насосы для гидростатических испытаний

могут использоваться для опрессовки различных систем водоснабжения в жилых и коммерческих зданиях, от спринклеров до водопроводных линий. Основные функции одинаковы для всех тестовых насосов, но мощность, долговечность, портативность и управляемость могут сильно различаться в зависимости от модели.

Большинство стандартных насосов для гидростатических испытаний — электрические. Хотя они вырабатывают меньше скорости и мощности, чем более крупные газовые насосы, они производят много энергии для большинства приложений, обеспечивающих безопасность жизни.Многие инспекторы предпочитают удобство включения электрического насоса вместо того, чтобы возиться с топливом. Электронасосы также устраняют опасения по поводу паров при использовании в помещении или в других закрытых помещениях.

Небольшой, но мощный насос Tru-Test

Triple R можно даже приобрести с силовыми подключениями, которые могут работать от автомобильного аккумулятора, что позволяет использовать электрические насосы в недостроенных зданиях без рабочего напряжения.

Более крупные и мощные газовые насосы быстрее нагнетают давление в системы и быстрее наполняют их водой, чем электронасосы. Как правило, они предназначены для больших работ с трубами большего размера, таких как испытание стояка в очень высоком здании.

При выборе насоса, специально разработанного для систем противопожарной защиты, основные критерии сводятся к следующему: сколько насоса вам нужно с точки зрения максимального давления в фунтах на квадратный дюйм и объема в галлонах в минуту (галлонов в минуту) — и источник питания насоса, который может быть газовым, электрическим, приводным от дрели или ручным насосом. По сути, любой насос, который может поддерживать 200 фунтов на квадратный дюйм (или на 50 фунтов на квадратный дюйм выше максимального рабочего давления, превышающего 150 фунтов на квадратный дюйм), может адекватно выполнить гидростатическое испытание.

Но хотя давление не следует сбрасывать со счетов, обнуление по правильному GPM может сэкономить время и деньги, определив, сколько времени займет длинных тестов . Чем выше GPM, тем быстрее система может заполнить и / или создать давление. Triple R Specialty объясняет, что насос, рассчитанный на 2,0 галлона в минуту при максимальном давлении 500 фунтов на квадратный дюйм, займет в два раза больше времени для завершения теста, чем насос, рассчитанный на 4,5 галлона в минуту при максимальном давлении 400 фунтов на квадратный дюйм.

Испытательные насосы с ручным приводом или дрелью обычно имеют галлоны в минуту менее 2.0, что делает их менее распространенным выбором для гидростатических испытаний. Многие подрядчики также избегают неудобств, связанных с ручной накачкой или нажатием спускового крючка дрели… и необходимости дольше ждать.

Естественное давление воды в системе противопожарной защиты влияет на то, какой насос для гидростатических испытаний соответствует потребностям местности.

Другие важные критерии, которые следует учитывать инспекторам насосов, включают:

  • Диаметр и длина тестируемой трубы. Небольшая спринклерная система для жилых помещений не займет столько же времени, чтобы достичь испытательного давления, как большая напорная система.
  • Тип системы и естественное давление ее источника воды. Само собой разумеется, что заполнение и создание давления в ручной сухой стояке займет больше времени по сравнению с ручным мокрым стояком. Точно так же модифицированная система влажного дождевания, которая питается от городского водопровода, может естественным образом создавать давление от 50 до 80 фунтов на квадратный дюйм.
  • Размер и высота здания. NFPA знало, что делает, когда указывало, что испытание проводится в нижней точке системы, а также проверяется испытательное давление в верхней точке системы. В конце концов, гравитация на Земле постоянна.

Схема деталей насоса для гидростатических испытаний HT-89A. Это популярный выбор, поскольку он включает в себя регулятор давления, который помогает предотвратить слишком высокое давление в системе и повреждение во время испытаний.

Основные компоненты насосов для гидростатических испытаний

Насос

В большинстве насосов для гидростатических испытаний используются поршневые или плунжерные насосы, которые лучше всего работают с источниками воды под давлением. Чтобы использовать их с источником воды без давления, запуска подачи под действием силы тяжести — по сути, с использованием силы тяжести в качестве источника давления, необходимого для подачи воды в насос, — обычно достаточно для создания положительного потока. Просто поместите насос на более низком уровне, чем контейнер с подачей воды, включите его с открытым заправочным клапаном и позвольте силе тяжести делать свою работу.

В более новых моделях насос часто прикрепляется непосредственно к торцу двигателя, что исключает использование вала, характерного для старых машин.Это улучшение приводит к уменьшению количества движущихся частей, меньшему количеству обслуживания и меньшему общему весу.

Источник питания

Двигатели насосов для гидростатических испытаний обычно используют три основных источника питания: аккумулятор, электрический и газ. Размер двигателя или мощность в лошадиных силах определяется требуемым давлением и объемом.

Вот слово для мудрых: в случае сменных электрических насосов и насосов с батарейным питанием не забудьте проверить, соответствует ли источник питания электрическим требованиям двигателя. Сюда входят любые требования к напряжению, фазе, герцам и силе тока, указанные производителем. Перед началом испытаний также важно проверить, достаточно ли масла и других необходимых жидкостей в деталях насоса, включая картер двигателя, редуктор и бензобаки.

Байпас / регулятор давления

Системы противопожарной защиты — особенно небольшие — могут очень быстро повышать давление. Чтобы избежать повреждений, некоторые насосы, такие как Triple R HT-89A, оснащены регуляторами давления, которые контролируют давление без поминутного мониторинга.

Регуляторы

могут быть предварительно настроены на перекрытие подачи воды после обнаружения, что давление на выходе достигло определенного значения. Затем полнопоточный байпас отводит воду, направленную к выпускному шлангу, обратно в сам насос.

Но хотя регуляторы давления являются полезным средством обеспечения отказоустойчивости, которое позволяет подрядчикам сосредоточиться на более важных задачах, чем постоянный мониторинг давления в системе, все же целесообразно проверить насос. Из-за трения из-за рециркуляции вода становится все более горячей, что может привести к повреждению насоса, если регулятор будет работать слишком долго.То, что считается слишком длинным, может варьироваться от нескольких минут до часа, поэтому обязательно ознакомьтесь с рекомендациями производителя перед проведением теста.

Кстати, насосы для гидростатических испытаний обычно используют два метода поддержания давления в системе после отсоединения линии подачи или выпускного шланга. Некоторые насосы закрывают давление с помощью клапана с ручным управлением, который находится на линии подачи. Другие полагаются на встроенный обратный клапан, который автоматически активируется, когда вода течет в неправильном направлении, как это происходит при отключении насоса.

Манометры, заполненные жидкостью, стабилизируют иглу насоса для гидростатических испытаний, не позволяя вибрации насоса вызывать отказы манометра.

Датчик

Насосы для гидростатических испытаний включают манометр, который показывает давление, подаваемое в систему. Прочтите внимательно: это отличается от давления в системе, которое измеряется отдельным манометром.

Манометр испытательного насоса должен показывать двукратное превышение максимального давления насоса. Проще говоря, если насос рассчитан на 300 фунтов на квадратный дюйм, манометр должен показывать не менее 600 фунтов на квадратный дюйм.Обычно середина шкалы манометра дает наиболее точные показания.

Вибрация — основная причина выхода из строя манометра. Как и любой другой насос, движущиеся компоненты насосов для гидростатических испытаний пульсируют, вибрируют и выделяют тепло при использовании по назначению. Со временем эти силы могут повредить чувствительные части измерителя, такие как звенья и оси. В конечном итоге это может привести к необратимым повреждениям и неточным показаниям.

Для лучших гидростатических насосов используется манометр, заполненный жидкостью, такой как силикон или глицерин, которая помогает стабилизировать иглу.Манометры, заполненные жидкостью, также ограничивают образование конденсата, смазывают движущиеся части и защищают от резких перепадов температуры.

Посмотрите это видео, чтобы понять, какое повреждение может вызвать вибрация внутренних компонентов датчика:

Конечно, у манометров, заполненных жидкостью, есть и недостатки. Сухие модели не протекают и не требуют дозаправки. Они также могут работать при температурах до -40 ° F, хотя температуры -4 ° F, допускаемые большинством заполненных жидкостью манометров, подходят для применения с насосами для гидростатических испытаний.

Шланги насосов и электрические шнуры

Испытательные насосы оснащены электрическими шнурами и шлангами, которые обеспечивают гибкость, необходимую для подключения к системе противопожарной защиты во время испытаний. Длинные кабели, такие как 25 футов, входящие в комплект 12-вольтного Tru-Test Triple R, растягиваются на большие расстояния, что упрощает подключение к батарее в припаркованном автомобиле. Другие электрические насосы поставляются с более короткими длинами шнуров — чаще всего шесть футов — которые при необходимости можно комбинировать со стандартными удлинителями.

Насосы для гидростатических испытаний

используют выпускные и впускные шланги для перемещения воды из источника в испытываемую систему. Выпускные шланги, рассчитанные на высокое давление, подключают насосы к спринклерной системе пожаротушения или стояку.

Впускные или подающие шланги обычно используют обычные соединения садового шланга для подключения источника воды к насосу. Подающий шланг большей длины может сморщиться во время всасывания, поэтому прочный короткий шланг будет работать лучше, чем садовый шланг полной длины.Чтобы свести к минимуму риск повреждения насоса или затопления из-за засорения, подающие шланги также обычно попадают в сетчатый фильтр на стороне всасывания, который блокирует попадание мусора из водопровода.

Различные производители поставляют со своими насосами шланги разной длины. Электрические насосы для гидростатических испытаний компании Reed включают, например, 15 футов выпускного шланга, в то время как Triple R поставляет 10 футов быстроразъемного выпускного шланга со всеми моделями и 5 футов подающего шланга с насосами HT-454 и Tru-Test.

Быстроразъемные соединения

оснащены односторонним клапаном, который позволяет шлангу легко отделяться от насоса, что позволяет специалистам по противопожарной защите легко проверить, может ли трубопровод поддерживать давление самостоятельно.Но с этим преимуществом связан небольшой недостаток: конец с резьбой, который подключается к системе, меньше, чем 2,5-дюймовый вертлюг с резьбой NPT, который можно найти на большинстве FDC, где тестируется множество систем. При использовании этих муфт потребуются дополнительные переходники или переходники.

Материалы насоса

Вес играет важную роль при выборе насоса для гидростатических испытаний, влияя на то, насколько легко подрядчикам передвигаться по строительным площадкам. Как правило, чем мощнее машина, тем больше она весит.Для переноски крупногабаритных насосов может потребоваться два человека, и они часто устанавливаются на колесах.

Даже в этом случае материал, используемый для формования деталей насоса, может существенно отличаться по весу и размеру между сопоставимыми в остальном станками. Насосы с номиналом от 220 до 500 фунтов на квадратный дюйм обычно обеспечивают достаточное давление для испытаний пожарных спринклерных систем и стояков, но самые портативные насосы обеспечивают такую ​​мощность при весе ниже 40 фунтов.

Самые легкие насосы состоят из алюминиевых компонентов, которые значительно меньше веса деталей из других металлов.Кубический фут алюминия примерно в три раза легче, чем такой же объем меди, железа или стали.

Например, насосы Tru-Test в виде комплекта Triple R весят всего 22 фунта, включая защитный металлический корпус. Такая простая портативность обеспечивает мощность 250 фунтов на квадратный дюйм и 2,2 галлона в минуту.

При весе 22 фунта, включая защитный металлический корпус, насосы для гидростатических испытаний Tru-Test в виде комплекта Triple R Specialty сочетают в себе мощность и портативность.

Алюминиевая конструкция также делает более мощные электрические модели производителя одними из самых легких в своем классе PSI / GPM, при этом HT-90E весит 32 фунта (300 фунтов на квадратный дюйм / 3).0 галлонов в минуту), HT-454 весом 34 фунта (400 фунтов на квадратный дюйм / 3,0 галлона в минуту) и HT-89A весом 35 фунтов (300 фунтов на квадратный дюйм / 3,0 галлона в минуту).

Для сравнения, насосы для гидростатических испытаний других производителей обычно весят больше, от Reed EHTP500 (37,5 фунтов и 500 фунтов на квадратный дюйм / 2,0 галлона в минуту) до EL1A Райса (74 фунта и 500 фунтов на квадратный дюйм / 3,0 галлона в минуту), хотя этот насос также включает каркас безопасности.

Конечно, меньший вес — не единственное преимущество использования алюминиевых деталей. Насосы на основе алюминия также более устойчивы к коррозии и замерзанию.Известно, что кожух старых моделей, изготовленных из чугуна или других металлов, трескается при вибрации при отрицательных температурах.

Латунные трубопроводы также могут помочь снизить вес и повысить коррозионную стойкость насосов для гидростатических испытаний по сравнению с традиционными вариантами из чугуна или оцинкованной стали.

Как все эти части работают вместе?

По сути, все насосы для гидростатических испытаний работают одинаково: закачивают воду в систему трубопроводов под давлением выше нормального, чтобы гарантировать отсутствие капель в системе и минимальный риск выхода из строя.Обратите внимание, что следующие шаги представляют собой только лучшие практики, и для конкретных насосов необходимо следовать инструкциям производителя.

Чтобы начать испытание, инспекторы должны сначала убедиться, что все линии заполнены водой и удален воздух. Открытие контрольного клапана инспектора или другого клапана на конце, противоположном входу воды, позволит воздуху выйти.

Подсоедините испытательный шланг к системе, а затем к насосу для гидростатических испытаний. Включите воду в насос, а затем включите насос.Поочередно следите за манометром и трубами, проверяя наличие видимых утечек и контролируя давление в системе. После достижения желаемого давления выключите насос и отсоедините тестовый шланг.

Пошаговые инструкции см. В нашем предыдущем блоге об использовании насосов для гидростатических испытаний.

Насосы для гидростатических испытаний обеспечивают целостность систем противопожарной защиты

Насосы для гидростатических испытаний

позволяют инспекторам пожарной безопасности проверять целостность систем противопожарной защиты на водной основе.Они помогают выявить проблемы, которые можно легко пропустить во время визуального осмотра, гарантируя владельцам собственности и сотрудникам пожарной безопасности, что система будет работать должным образом во время пожара.

Если вы покупаете насос для гидростатических испытаний, обязательно просмотрите нашу подборку. QRFS предлагает лучшие насосы в отрасли, включая легкие и универсальные модели Tru-Test (250 фунтов на кв. Дюйм / 2,2 галлона в минуту) и более мощные модели HT-454 (400 фунтов на кв. Дюйм / 3,0 галлона в минуту), HT90E и HT89A (обе на 300 фунтов на квадратный дюйм / 3,0 GPM).

По поводу любого другого насоса Triple R Specialty, который может вас заинтересовать, или для получения дополнительной информации о насосах или гидростатических испытаниях, позвоните нам по телефону 888.392.3362 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам узнать о гидростатических насосах, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

Представлен материал по «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, предоставляется только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Насосы для гидростатических испытаний — используются для гидравлических испытаний водопроводных систем

, компания Reed Manufacturing

Reed предлагает одни из лучших в отрасли инструментов для экономии времени. Заполните свой ящик для инструментов лучшими инструментами для правильного выполнения работы. PlumbingSupply.com® — это ваш источник продукции Reed и многих других инструментов для сантехники.

Насосы для электрических гидростатических испытаний

Эти электрические насосы для гидростатических испытаний разработаны для гидравлических испытаний под давлением, таких как водомеры, водопроводные линии, сосуды под давлением, солнечные системы и спринклерные системы, как в жилых, так и в коммерческих зданиях.Требуется стандартная розетка на 110/120 В, а электродвигатель сертифицирован UL. Агрегат можно заправить стандартным садовым шлангом. Мы выбрали «самый лучший» легкий садовый шланг. Давление на выходе легко регулируется, просто поворачивая ручку и наблюдая за прикрепленным манометром. Встроенный байпас обеспечивает автоматическую рециркуляцию воды при достижении заданного давления. Насос включает манометр, показывающий давление насоса, но не включает манометр для давления в испытательной системе. Для тестовой системы потребуется еще один датчик (продается отдельно).Когда тестовый насос выключен, его можно легко отсоединить от тестовой системы и перенести в другое место или убрать на хранение. Соединение шланга с насосом обеспечивает быстрое отсоединение со встроенным обратным клапаном, что обеспечивает удобство установки и портативность.

Характеристики:
  • Электрические модели быстрее достигают давления и сокращают затраты на рабочую силу
  • Быстроразъемное соединение выпускного шланга для быстрой настройки
  • Входное отверстие — стандартная наружная резьба 3/4 дюйма для удобства.
  • Ручка регулировки давления для облегчения работы
  • Включает 15-футовый выпускной шланг высокого давления с быстроразъемным соединением x 3/8 дюйма MIPS.
  • Встроенный байпас обеспечивает автоматическую рециркуляцию воды при достижении заданного давления.
  • Манометр насоса в комплекте ,
    Манометры испытательной системы продаются отдельно
  • Может тестировать линии давления до 500 фунтов на квадратный дюйм
  • Стандарт 110/120 В
  • Зарегистрировано в UL
  • Щелкните здесь, чтобы просмотреть компоненты насоса

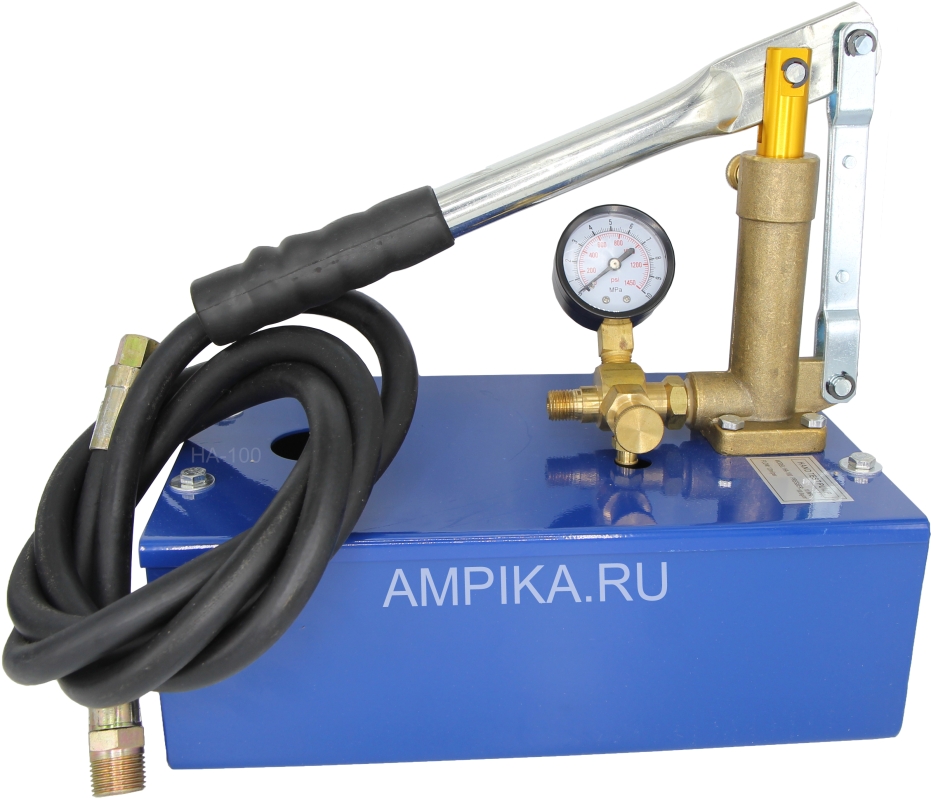

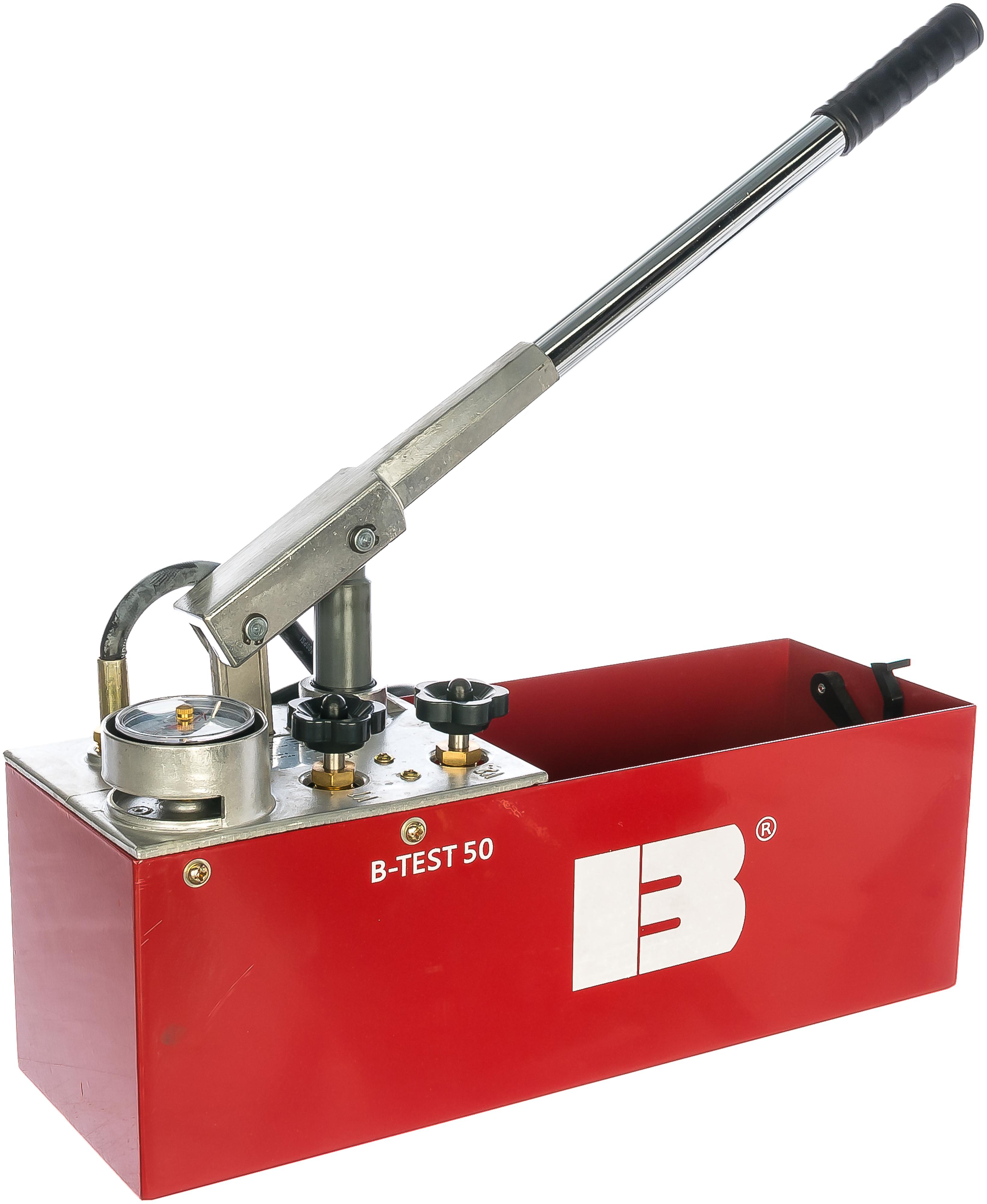

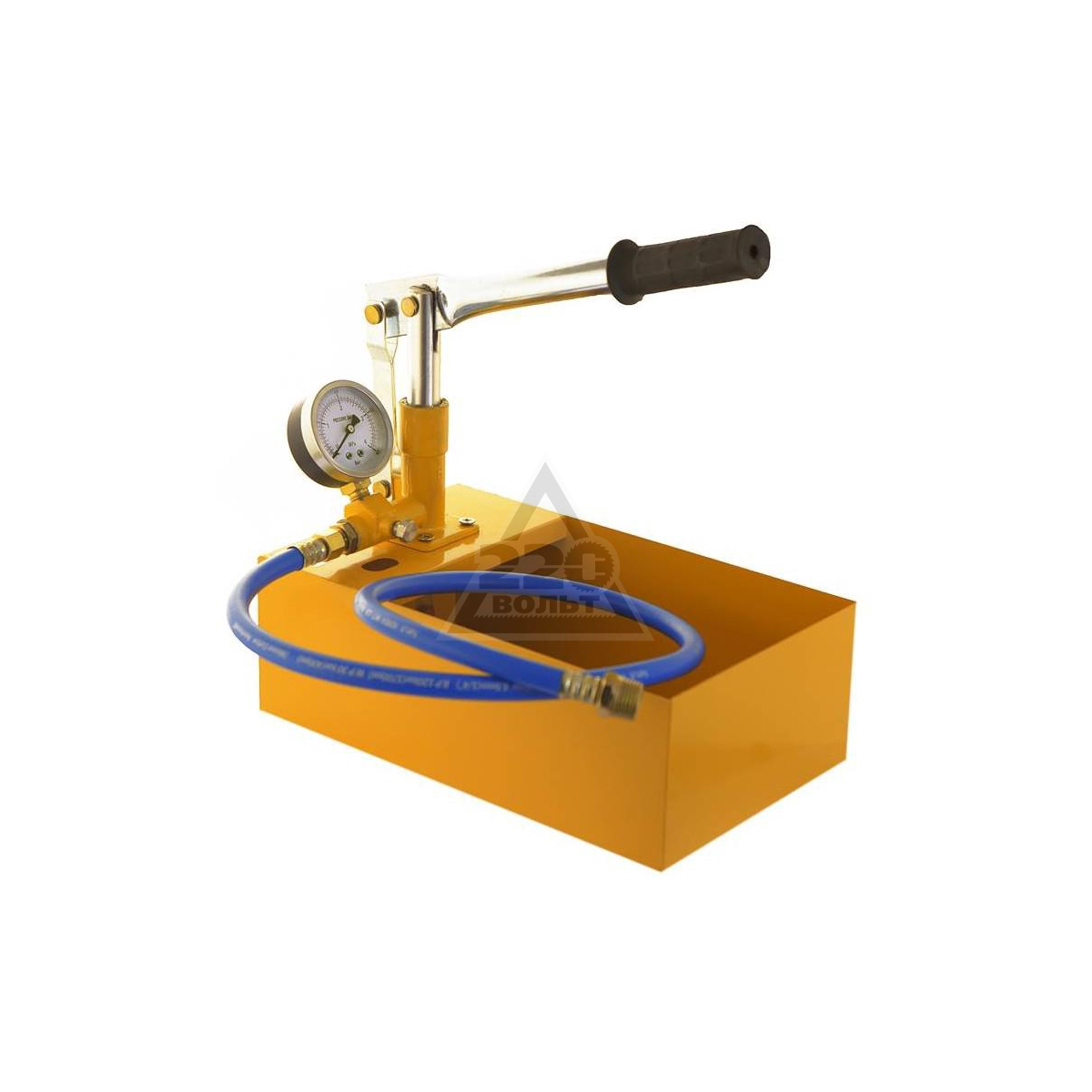

Ручные насосы для гидростатических испытаний

Эти насосы для гидростатических испытаний с ручным управлением предназначены для проверки счетчиков воды, водопроводных линий, сосудов под давлением, солнечных систем и спринклерных систем как в жилых, так и в коммерческих зданиях.Тестовые насосы портативны и могут использоваться для тестирования малых и средних ирригационных систем. Работа насоса требует, чтобы пользователь сначала заправил систему, которую необходимо проверить. Затем пользователь повышает давление в системе, приводя в действие ручку тестового насоса. Наконец, пользователь закрывает шаровой кран насоса при желаемом давлении. Пользователь определяет утечку по давлению падения, показанному манометром насоса для гидростатических испытаний. Насос имеет предохранительный клапан, который снижает вероятность избыточного давления в системе.Шланги продаются отдельно.

Характеристики:
  • Портативный и простой в использовании, отлично подходит для небольших работ или надстроек
  • Предохранительный клапан, расположенный под манометром, снижает вероятность избыточного давления в системе
  • Быстроразъемное соединение выпускного шланга для быстрой настройки
  • Входное отверстие — стандартная наружная резьба 3/4 дюйма для удобства.
  • Ручной привод, для испытаний в удаленных местах
  • Действие рукоятки насоса вытесняет 3/8 унции жидкости на насос
  • Доступны модели на 300 и 1000 фунтов на квадратный дюйм
  • Напорные шланги продаются отдельно


Обратите внимание: испытание гидростатическим давлением может быть опасным.Мы рекомендуем обратиться за советом к местному специалисту-сантехнику за помощью в безопасной эксплуатации насоса и всегда следовать инструкциям по испытаниям под давлением, проводимым и утвержденным местным Кодексом или административным органом.


Стандартные манометры — с нижней резьбой IPS 1/4 дюйма

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

Q. «Для чего используются эти гидростатические насосы?»
А.Эти насосы для гидростатических испытаний используются для испытания водяных систем под давлением, таких как водомеры, водопроводные линии, сосуды под давлением, солнечные системы и спринклерные системы, как в жилых, так и в коммерческих зданиях.

Q. «Испытание гидростатическим давлением лучше, чем испытание воздухом?»
A. Испытания гидростатическим давлением намного безопаснее испытаний на воздухе. Никогда не создавайте чрезмерного давления в водопроводных линиях и всегда следует следовать инструкциям по испытаниям под давлением, проводимым и одобренным вашим местным Кодексом или административным органом. Примечание: Никогда не используйте сжатый воздух для обработки ПВХ / ХПВХ, так как он может разрушиться.

Q. «Что означает PSI?»
A. PSI = фунты на квадратный дюйм.

вернуться наверх ↑

Тестер гидростатической линии

Серия диафрагмы

Гидростатические испытательные насосы серии Diaphragm — это испытательные насосы большого объема, среднего давления, с расходом до 56 галлонов в минуту и ​​давлением в диапазоне до 600 фунтов на кв.ЭКСКЛЮЗИВНОСТЬ этого насоса с тройной мембраной представляет собой технологию, в которой давление распределяется по всей поверхности мембраны, что практически исключает порванные и поврежденные мембраны. Другим усовершенствованием конструкции является узел впускной и всасывающей мембраны, устраняющий проблему разрыва мембран, вызванных подачей давления, теперь это отдельный узел от насоса, который можно добавить в любое время.

Области применения: Конструкция диафрагмы позволяет обрабатывать до 10 растворов хлора и может работать всухую без повреждения насоса.Этот испытательный насос большого объема и среднего давления рекомендуется для испытаний трубопроводов диаметром до 24 дюймов.

Характеристики :

  • Работает с 10% раствором хлора и может работать всухую
  • Конструкция с тройной мембраной и внутренней масляной ванной для длительного срока службы
  • Доступны комплекты колес и рукояток и резервуары подачи давления
  • Манометр для проверки давления
  • Регулируемое давление
  • 1/2 «с быстроразъемными соединениями
  • Заключен в прочный сварной стальной каркас безопасности, практически не поддающийся разрушению
  • Шланг высокого давления длиной 8 футов с быстроразъемным соединением 1/2 «
  • Впускной шланг 9 футов с сеткой из нержавеющей стали
  • Построен в США
  • Дополнительные комплекты колеса, ручки и бака (RI-8)
  • Рекомендуемый перечень запасных частей (DPH-3B)

Инструкция по эксплуатации (24 КБ)
Схема серии технических характеристик (539 КБ)
DPH-3B Технические характеристики (453 КБ)

Информация для заказа — БЕСПЛАТНАЯ ДОСТАВКА

МОДЕЛЬ фунтов на квадратный дюйм галлонов в минуту ОПИСАНИЕ ДВИГАТЕЛЬ ЦЕНА
DPH-3B 750-550 11 Тройная диафрагма
Самые популярные
Honda, 163cc с предупреждением о масле 2798 долларов.25
DPH-8 500-300 32 Тройная диафрагма Honda, 270cc с масляным оповещением $ 4 446,65
DPH-56/250 48-250 56 Шесть диафрагм (без наливного шланга 9 дюймов с сетчатым фильтром из нержавеющей стали) Honda, 389cc с предупреждением о масле 7 244 долл. США.25

Как выбрать лучший насос для испытания гидростатического давления

Как выбрать лучший насос для испытания гидростатического давления в соответствии с вашей работой и бюджетом? Прочтите наш совет.

В этой статье мы объясняем, как выбрать лучший насос для гидростатических испытаний в соответствии с вашими техническими потребностями и бюджетом.

У вас есть выбор между дешевыми латунными желобными насосами низкого давления от таких дистрибьюторов, как Screwfix, до насосов для испытания гидростатическим давлением из нержавеющей стали 316 от известных производителей КИПиА.Все они сделают свою работу. С чего начать, выбирая лучший насос для испытания гидростатического давления, соответствующий вашим потребностям и бюджету?

В чем разница между насосом для испытания под давлением, насосом для испытания гидростатическим давлением и насосом для гидроиспытаний?

В нашем мире насосов Micropac все они — одно и то же.

См. Также нашу страницу с описанием насосов для гидроиспытаний.

Какая жидкость и какое испытательное давление вы используете?

Вопрос жизненно важный.Жидкости могут быть минеральным маслом, топливом, водопроводной водой, рассолом, синтетическими гидравлическими жидкостями или огромным количеством химикатов. Давление может варьироваться от долей бара до 1000 бар плюс. Если вы работаете на минеральном масле, жизнь проста.

Недорогие «промышленные» ручные гидравлические насосы, вероятно, подойдут для этой цели. Шаровые обратные клапаны, работающие на масле, вероятно, будут достаточно хороши, чтобы удерживать давление, но не удивляйтесь, если они протекают в течение длительного периода времени. Возможно, вам еще понадобится специальный насос для проверки гидростатического давления.

Что касается топлива, вы работаете с более низкой вязкостью и, возможно, нуждаетесь в других уплотнениях, поэтому мы бы посоветовали взглянуть на более специализированный насос с обратными клапанами с тарельчатыми клапанами с низкой утечкой. Мы не будем использовать шаровые краны с металлическими седлами для жидкостей с низкой вязкостью. То же самое можно сказать и о синтетических гидравлических и регулирующих жидкостях.

Низкая вязкость или специальные уплотнения могут подтолкнуть вас к приобретению специального насоса для испытания под давлением у специалиста. Недорогие насосы с желобом неизменно будут использоваться для водопроводной воды, что само по себе может быть проблемой.Вода — это коррозионная жидкость с очень низкой вязкостью, поэтому поиск насоса, который выдержит давление и не подвергнется коррозии довольно быстро, может стать проблемой.

Сколько нужно потратить на насос для проверки давления?

Легкий двухскоростной насос для испытания гидростатическим давлением PSP на переносном резервуаре

Вы можете потратить 30 или 30 фунтов стерлингов. Мы бы сказали, что купите что-то, что сработает в первый же день, а затем продолжит работать, пока вы хотите этим пользоваться.Каким бы ни был ваш бюджет, вам необходимо, чтобы устройство правильно работало в первый же день. Как правило, нагнетательные насосы сталкиваются с проблемой, когда их оставляют наполненными водой на длительное время перед повторным использованием.

Есть неудобства, которые могут дорого обойтись, если вы обнаружите, что оборудование не работает, когда оно вам действительно нужно. В игру вступает коррозия. Конструкция из нержавеющей стали и бронзы решает проблему коррозии, но за свою цену. Пластик может устранить коррозию, но может стать недостатком при изготовлении прочного насосного агрегата.

Также учитывайте скрытые затраты на покупку непригодного к эксплуатации устройства, которое необходимо выбросить, а затем заменить новым.Все это говорит о том, что некоторые клиенты будут покупать дешево, чтобы провести один тест, и все. Мы всегда стремились к низкому уровню коррозии и к тому, что можно обслуживать с помощью недорогих запчастей.

Это философия нашего производителя, Sarum Hydraulics, и она хорошо служит им и их клиентам на протяжении 35 лет.

Что лучше купить: ручной насос или насос с пневмоприводом?

Пневматический насос для гидравлических испытаний под давлением Micropac Duo со встроенным ручным насосом на тележке объемом 50 литров.

Только если нужно. Ручные насосы низкотехнологичны и просты. Оператор качает, чтобы заполнить испытательную систему или сосуд, повышает давление и выполняет испытание.

Имейте в виду, что если вы испытываете более высокое давление, ручной насос не будет перекачивать много за один ход, поэтому вам придется долго перекачивать, чтобы заполнить большую систему.

Это можно обойти:

— предварительное заполнение системы, например, при заполнении системы центрального отопления водопроводной водой

— с использованием двухскоростного ручного насоса, в котором большой рабочий объем / низкое давление и малый рабочий объем / насос высокого давления объединены в один блок

— с использованием насоса с механическим приводом, такого как насос с пневматическим приводом.Насос с пневмоприводом будет стоить немного дороже и относительно сложен.

Мы бы посоветовали, если у вас есть испытание низким давлением в относительно небольшой системе, ручной насос будет легким выбором.

В системе большого объема вам следует рассмотреть возможность более быстрого предварительного наполнения с использованием водопроводной воды в качестве опции. Аккуратное автономное решение со встроенным резервуаром на 20 или 50 литров представляет собой насос с пневматическим приводом или гибридный пневматический / ручной насос, такой как насос Micropac «Duo» (веб-сайт Sarum-Hydraulics).

Предварительное заполнение тройника водопроводной воды в систему работает, хотя следует помнить о необходимости иметь одобренный WRAS обратный клапан для соответствия Водным нормам, а затем еще один обратный клапан более высокого давления на подаче.

Насос с пневматическим приводом открывает путь к автоматизированному или полуавтоматическому «испытательному стенду», но это выходит за рамки малобюджетного комплекта, о котором мы здесь говорим. Обращайтесь к нам по поводу программируемых устройств для испытания под давлением с пневматическим приводом, если это вас интересует.

Вам нужен манометр?

Манометр из нержавеющей стали 63 мм на нашем аккуратном разъеме для быстрого удаления из системы.

Если вы проводите тестирование, вам нужны средства определения давления, которое вы создаете.Если вы работаете в рамках системы качества, ее необходимо снова откалибровать по национальному стандарту, чтобы у вас была уверенность в надежности значения давления.

Манометры или индикаторы включают манометры с бортовой трубкой или капсулой, электронные манометры или датчики давления, питающие приборы. Прочтите нашу статью о том, как выбрать правильный манометр (веб-сайт Sarum-Hydraulics).

Вы испытываете давление, и вам нужно знать, что это было, чтобы увидеть, насколько оно упало по прошествии какого времени.Нам нравятся манометры с указателем давления старой технологии или электронный манометр с памятью «максимального давления».

В чем разница между насосом для испытания гидростатическим давлением и насосом для испытания на разрыв?

Мы бы сказали, что никакой разницы, кроме испытательного насоса на разрыв, не требуется каких-либо средств регистрации максимального давления, достигнутого до разрыва компонента или системы. Это может быть манометр со стрелкой или электронный манометр с памятью «максимального показания».

У нас есть отличное видео, демонстрирующее испытание насосом под давлением Micropac на разрыв в действии.

Какой размер резервуара и какой материал следует указать для насоса для испытания под давлением?

Некоторые насосы работают с питанием со стороны низкого давления системы. Мы изготовили насосы Micropac на раме с простым шлангом на входе для подключения к источнику питания.

Насос лоткового типа широко используется в дешевых насосах для испытания под давлением.Это может быть 5-15 литров. Его легко наполнять и опорожнять, что делает его недорогим резервуаром, и вы можете видеть, сколько в нем жидкости. Мы находим их довольно неудобными для переноски, и грязь падает в открытую корыто.

Стационарные и переносные резервуары с крышкой заливной горловины легче носить с собой, и они будут оставаться чистыми, если оставить в них жидкость. Крышка заливной горловины большего диаметра облегчает наполнение и очистку бака. Имейте в виду, что когда насос и резервуар достигают 20 кг, ручное управление становится проблемой.

Мы предлагаем людям взглянуть на резервуар со встроенной двухколесной тележкой на 20 литров или 50 литров. Это можно крутить. В дешевых насосах для испытаний под давлением может использоваться углеродистая сталь с порошковым покрытием, которая имеет ограниченный срок службы на воде.

Торговцы часто не любят пластиковые резервуары, так как они могут сломаться, несмотря на хорошую коррозионную стойкость. Углеродистая сталь хорошо работает на минеральном масле. Мы переходим на анодированный морской сплав или нержавеющую сталь 316 для наших насосов для испытания под давлением.Сплав легкий и прочный, и стоит подумать.

Нужен ли мне насос для испытания под давлением из нержавеющей стали марки 316?

Испытательный насос из нержавеющей стали 316 обеспечивает повышенную коррозионную стойкость, но по более высокой цене. Гибридная нержавеющая сталь 316 и анодированный сплав отвечает большинству требований.

Многим людям не нужен насос для проверки давления из нержавеющей стали марки 316. Некоторые люди, такие как атомная промышленность, не пойдут на компромисс.Им нужна нержавеющая сталь марки 316, чтобы исключить гальваническую коррозию между разнородными материалами.

Мы производим полный ассортимент насосов из нержавеющей стали марки 316. Еще в 1983 году нашим большим нововведением было использование жестко хромированного поршневого штока из нержавеющей стали 316, работающего в нашем уникальном гильзе из нержавеющей стали 316.

Добавьте к этому обратный клапан из нержавеющей стали и впускной обратный клапан с мягким седлом, интегрированный в наш первый испытательный насос из анодированного морского сплава.

Они используются ежедневно в течение 35 лет по всему миру.Мы бы посоветовали взглянуть на насос 316, но значительная часть клиентов выбирает агрегат из нержавеющей стали и сплава по более низкой цене и получает агрегат, который служит им для выполнения их задачи в течение многих лет.

Нужен ли мне двухскоростной насос для проверки давления?

Двухскоростной испытательный насос PSP представляет собой надежное двухскоростное решение .

Если в вашей системе низкое давление и небольшой объем, вам не нужны две скорости.Даже в системах с низким давлением и большим объемом вы все равно можете жить с односкоростным насосом.

Предварительно заполните систему, если перекачка для заполнения объема занимает много времени. Двухскоростные ручные насосы отлично подходят там, где вы можете использовать большой рабочий объем, скажем, до 50 бар, а затем переключиться на ступень высокого давления с небольшим рабочим объемом, но работающим до высокого давления.

Двухскоростное действие снижает утомляемость оператора. Если вам необходимо выполнить испытания при низком и высоком давлении, двухскоростной ручной насос будет работать как с использованием одного устройства, так и с минимальными усилиями оператора.

Наконец, если вам нужно заменить устаревший двухскоростной гидравлический ручной насос Tangye Hydrapak или Hi-Force HMP, наша установка PSP будет точно модернизирована и предложит больше. Или вам может просто понравиться этот тип ручного насоса. Мы делаем.

Нужно ли мне оценивать риски, оценивать то, что я делаю, и писать процедуру?

Очень важно учитывать безопасность, поскольку что-то выходящее из строя под давлением может быть опасным. Мы также предлагаем спланировать то, чего вы пытаетесь достичь.Итак, ответ положительный.

На веб-сайте нашей ассоциированной компании есть хорошие ресурсы;

Как провести гидростатическое испытание, включая процедуру выборки, Как оценить риски при испытании гидростатическим давлением и Как создать сертификат испытания гидростатическим давлением

Поговорите со специалистами.

Мы можем поставить все, от недорогих насосов для испытаний на гидростатическое давление для испытаний трубопроводов до двухскоростных насосов для испытаний на высокое давление.Это то, что мы продаем на нашем веб-сайте, но поговорим со специалистами Pump Shop Pro обо всех этих требованиях, а также о ручном насосе. Свяжитесь с нами.

Насосы для испытания гидростатического давления | Кертисс Райт

Быстрое, безопасное и простое оборудование для испытания под давлением


ГИДРОСТАТИЧЕСКИЙ ИСПЫТАТЕЛЬНЫЙ НАСОС ОПИСАНИЕ ИЗДЕЛИЯ

Насосы для гидростатических испытаний

EST предлагают быстрый, безопасный и простой метод гидростатических испытаний. Эти насосы идеально подходят для использования со всеми контрольными пробками EST или отдельно.Выбирайте из двух моделей оборудования для гидростатических испытаний и ряда диапазонов давления.

  • Быстро — портативный, простой в установке и эксплуатации
  • Safe — Регулируемое выходное давление
  • Простой — подключить подачу воздуха и воды, начать тестирование

В Curtiss Wright вы найдете множество различных продуктов для оборудования для испытаний под давлением, выбранных из двух наших моделей оборудования для гидростатических испытаний и нескольких диапазонов давления. Ознакомьтесь с другими нашими ведущими продуктами в отрасли, такими как специальные инструменты, системы трубных заглушек POP-A-PLUG ® и изолирующие заглушки.

Эти инструменты и системы используются во всех отраслях промышленности. Чтобы найти дополнительную информацию о любом продукте или услуге, прочтите соответствующие документы, включая руководства по продуктам, инструкции, анимации и видеоролики.

ВИДЫ ИСПЫТАТЕЛЬНЫХ ГИДРОСТАТИЧЕСКИХ НАСОСОВ

Ручной насос серии P

Ручной насос серии P подходит для всех приложений гидростатических испытаний, таких как гидравлические системы трубопроводов для испытаний под давлением.Автономный переносной ручной насос с резервуаром на 5 галлонов для тестирования трубок, труб и сосудов под давлением при отсутствии воздуха.

  • Выходное давление : до 3000 фунтов на кв. Дюйм (207 бар изб.)
  • Внутренний объем жидкости : 5 галлонов (19 литров)
  • Включает : спускной клапан высокого давления, шланг с поворотным штуцером
Насос серии P Насос серии

A P подходит для всех приложений гидростатических испытаний, таких как испытание на герметичность в системах водопровода.Переносной насос для испытания трубок, труб и сосудов под давлением в полевых условиях или в магазине. Автономный запирающийся алюминиевый ящик для инструментов.

  • Выходное давление : доступны модели на 2500 и 10000 фунтов на кв. Дюйм (172/689 бар изб.)
  • Включает : манометр 4 дюйма (100 мм), шланг высокого давления и быстроразъемные соединения для впускных соединений воздуха и воды.
Синий Макс 3

Blue Max 3 — переносной насос с пневмоприводом, подходящий для всех приложений гидростатических испытаний.Закрытый шкаф обеспечивает безопасную и бесшумную работу, защищает компоненты от повреждений, а шкаф находится на колесиках для облегчения работы.

  • Выходное давление : доступны модели на 1000, 3600 и 10000 фунтов на кв. Дюйм (69, 248, 689 бар изб.)
  • Включает : манометр 4 дюйма (100 мм), сопрягаемые быстроразъемные соединения для впуска воздуха, впуска воды и выпускных соединений высокого давления.


Что такое испытание трубопроводов гидростатическим давлением?

Испытание гидростатическим давлением может проводиться на сосудах под давлением, таких как промышленные трубопроводы, водопровод и газовые баллоны.

Сосуды проверяются на прочность и на наличие утечек. Утечки обнаруживаются путем заполнения емкости или трубы жидкостью и приложения заданного испытательного давления, что позволит обнаружить утечку. Если вода окрашена красителем, это легче обнаружить.

Регулярное проведение испытаний под давлением поможет сохранить безопасность, долговечность и предотвратить дальнейшее повреждение.

Гидравлический испытательный насос давления, Гидравлический испытательный насос, Гидравлический испытательный насос

«Гидравлический испытательный насос» — это диагностический метод для выполнения гидравлических испытаний высокого давления труб , труб , шлангов , цилиндров . Гидравлическое испытание сосудов под давлением и котлов, гидравлическое испытание под давлением магистральных трубопроводов , клапанов , отливок , компонентов и т. Д. На предмет утечек или дефектов. Гидравлическая испытательная система используется для проверки того, что проверяемый компонент заполняется несжимаемой жидкостью, обычно водой или маслом. С помощью поршневого плунжерного насоса прямого вытеснения, включающего соответствующие предохранительные устройства и средства управления, давление тестового компонента медленно повышается до заданного значения и поддерживается в течение заданного времени.Затем выполняется визуальный осмотр, чтобы определить, есть ли утечка или давление снижается от заданной точки давления.

PressureJet предлагает широкий ассортимент насосов и оборудования для гидравлических испытаний высокого давления с диапазоном от 1 л / мин до 770 л / мин и давлением до 2800 бар. Гидравлический насос для проверки давления приводится в действие либо электродвигателем, либо двигателем.

Наши Гидравлические испытательные насосы высокого давления используются в различных областях: i.е. клапан, труба и трубка, резервуары, резиновый шланг, трубопровод повышенной проходимости и многое другое …

У нас есть различные насосы для испытания под давлением, подходящие для конкретного применения.


Моторизованный гидравлический испытательный насос

Гидравлический испытательный насос высокого давления с приводом от электродвигателя в основном представляет собой поршневой поршневой насос с диапазоном расхода от 1 л / мин до 770 л / мин и диапазоном давления от 20 бар (290 фунтов на квадратный дюйм) до 1200 бар (17405 фунтов на квадратный дюйм).Этот продукт рекомендуется для частого использования оборудования, и имеется доступное питание … подробнее

Гидравлический испытательный насос с приводом от дизельного двигателя

Насос для проверки гидравлического давления с приводом от дизельного двигателя — это плунжерный насос высокого давления , имеющий диапазон расхода от 20 бар (290 фунтов на квадратный дюйм) до 1200 бар (17405 фунтов на квадратный дюйм).Этот продукт рекомендуется для частого использования гидравлического испытательного насоса при отсутствии питания. подробнее

Гидравлический испытательный насос с пневматическим приводом

РАБОТАЮЩИЙ НА ВОЗДУХЕ Оборудование для испытания гидравлического давления имеет максимальный диапазон давления до 2500 бар (36259 фунтов на квадратный дюйм).Этот продукт рекомендуется там, где не требуются частые гидроиспытания, поскольку стоимость эксплуатации выше, чем у насоса с электрическим приводом. Однако первоначальная стоимость продукта экономична по сравнению с гидравлическим испытательным насосом с электрическим приводом. подробнее

Ручной гидравлический испытательный насос

Наш ручной гидравлический испытательный насос широко используется на внутреннем и международном рынке.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
