На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Схема Подключения 1 Лампочки — tokzamer.ru

А, поэтому, напряжение нужно подводить к ним обоим.

Штукатурку или ВОЛМУ; Шпатель; Стоит отметить, что список может меняться в зависимости от использования соединительных элементов и типа прокладки электрической проводки.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель.
подключение автоматов

Оставшиеся выводы фазовые нужно подключить соответственно к двум жилам, идущим на прерыватель. Более всего оно подходит для одиночного однолампового светильника.

Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Причем это касается как тех проводов, которые выходят из стены, так и тех, что подведены к распределительному коробу.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека. По этой же схеме, выбирается количество жил кабелей идущих к выключателю и светильнику.

Если потребуется заменить лампу, то для этого достаточно выключить выключатель, и это обеспечит отсутствие напряжения в электрическом патроне.

Схема подключения одноклавишного выключателя

Обычный переключатель для одной лампы

Второй вариант является наиболее практичным и долговечным. В случае использования преобразователя переключатель устанавливают до него. Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. Шаг 1: Схема с выключателем на 2 клавиши Шаг 2: Распаечная коробка для подключения ламп Шаг 3: Группы проводов в распаечной коробке Шаг 4: Соединение нолей в распаечной коробке Шаг 5: Соединение фазной жилы с выключателем Шаг 6: Установка крышки распаечной коробки Шаг 7: Проверка подключения лампочек Шаг 8: Включение двух ламп двумя клавишами Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам.

Позже я планирую написать статьи с подробными инструкциями по подключению каждого из видов выключателей. Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке.

Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза.

Оставив хороший запас, провод можно отрезать.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Далее она надрывается сама. В этом заключаются все основные моменты подключения лампочки и выключателя.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность.
Как подключить одинарный выключатель

Читайте также: Электроэнергия на участок

Подключение выключателя, через распределительную коробку.

Как подключить лампочку через выключатель: разъясняем схему Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается.

Ниже представлены несколько схем подключений, подразумевающих наличие ламп. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Второй контакт выходящий соединяется с фазовым проводником, идущим от осветительного прибора.

Теоретически подключение не отличается от описанного выше — нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. То есть к проходному переключателю подключаются 3 проводника.

Фазный провод от розетки подключается к базе питания 2 красных провода , а ноль к нулевой линии 2 синих провода. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно. Меры по обеспечению электробезопасности Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание В той части домашней разводки, где предполагается производство электромонтажных работ. Спонсор написания этой статьи Мастерская по Реставрации ванн Подключение лампочки и выключателя.

Жилы заземления можно не соединять между собой. В любом случае перед началом работ нужно рассмотреть схему подключения выключателя к лампочке. Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. Как подключить выключатели к лампочке.
Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Вы заходите на 1-й этаж дома и включаете свет. В ней производится соединение проводов данной цепи по выбранной схеме управления освещением. Так же как и в предыдущей группе меня интересует ваше мнение.
Так как если подключить одну лампу 20 Ватт, а другую, например, на Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью Ватт, а это в 10 раз больше её номинала. Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.
схема люминесцентного светильника с 1 лампой
Другие схемы оптом
Если у вас есть автоматы, тогда будет проще. Но как же выполнить эту работу когда появляется такая необходимость.
Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки.
В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением.
Человек, выполняющий работы должен уметь обращаться со всеми используемыми инструментами. Во втором — лампочки будут зажигаться двумя группами.
Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Как подключить двойной выключатель на две лампочки На фото показан процесс подключения двух ламп к двухклавишному выключателю По мнению опытных специалистов недопонимание в вопросе монтажа данного оборудования по большей части вызывает отсутствие примера.
Данный выключатель имеет шесть контактов: два входа и четыре выхода. Например, в квартире это может быть группа точечных светильников в потолке. Сюда же думаю можно отнести и датчики движения.
Ниже представлены несколько схем подключений, подразумевающих наличие ламп. Все скрутки должны быть тщательно изолированы изоляционной лентой.
Обязательно прочитайте ее, очень полезная статья. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Далее остается все правильно соединить.
Схема подключения лампочек в самодельном инкубаторе
Схема Подключения Светильника Через Выключатель
Этим приемом вы спасете от поражения электрическим током того, кто станет заменять лампочку в люстре при поданном на нее напряжении и случайно дотронется до ближайшей токоведущей части. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Для восстановления работоспособности приходится проверять каждую.

Также можно подключить две лампочки к одному выключателю.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Обычный переключатель для одной лампы На рисунке внизу изображена схема подключения лампочки к обычному переключателю света. Схема управления освещением светодиодной подсветки В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент.

Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки. Представляет собой конструкцию из металла с прикрепленным приводом.

Этот способ целесообразен и в помещениях с планировкой гостиничного типа — много дверей, открывающихся в длинный коридор.

В обычном помещении это вольт. В случае использования преобразователя переключатель устанавливают до него.

Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию. Другая клавиша управляет тремя лампами.

1.1 Подключение светильника через выключатель
Схема подключения выключателя и лампочки
Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе: Можно выполнить скрутку проводов между собой; Провода опрессовку — этот вариант подходит для промышленных помещений; Сварка и пайка — применяют специальное оборудование; Болтовое соединение; Винтовое соединение; И самый простой, но один из самых надежных — это использование самозажимных соединений. Таким же образом происходит подключение двойного выключателя на две лампочки. Подрозетники — стандартный электромонтажный узел.

Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением Светодиодные указатели Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели, оборудованные светодиодами, которые хорошо видны в полумраке.

При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее?

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Это важно для правильной работы схемы а также для безопасности.

Более всего оно подходит для одиночного однолампового светильника.

Ноль направляют на осветительный прибор. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.

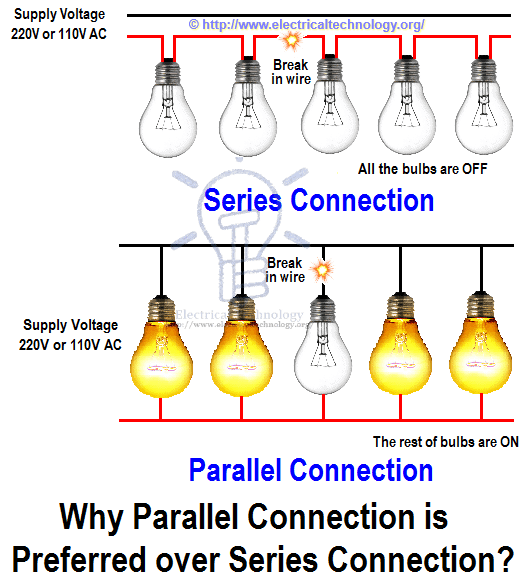

Последовательное и параллельное подключение ламп
Смотрите также: Энергопаспорт предприятия
Обычный переключатель для одной лампы
Это правило применяется для обустройства всякой электроустановки.

С люстры отходит общий провод, соединенный с нулем.

Для подключения стоит использовать самозажимные соединения.

Как подключить диммер к люстре Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными. Аналогичную конструкцию имеют и трехклавишные модели. Обратите внимание!

Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши. Клавиши фиксируют на приводе рабочей части.
Особенности разводки проводов

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных Legrand. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. После чего прибор удаляют.
Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Розетки и выключатели Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов. Схема выключателя и розетки питания через одну распределительную коробку. Далее процессу помогают плоскогубцами.
Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов. Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Одноклавишный коммутатор света является самым простым из существующих.
Подключение одноклавишного выключателя и розетки. Простой способ.
Схема выключателя и розетки питания через одну распределительную коробку.
Ноль помечается синим цветом, фаза красным.
Выключатель три клавиши три светильника Выкл.
Подключение двухклавишного выключателя Двухклавишный выключатель рис.
Провода разных линий между собой тогда соединяются при помощи скруток. На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении.
См. также: Двухклавишный выключатель схема подключения
Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.
Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Особенно характерно это для дешевых моделей, выполненных с низким качеством. Чаще всего коробки имеют внутри пустое пространство. Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию.
В правильно собранной схеме на коммутационное устройство подается фаза. Устройство выключателя Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.
Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз. Все контакты в местах соединения должны быть надежно зажаты и изолированы; 4. При таком соединении вторая клавиша будет отключена.
✅Подключение одноклавишного выключателя
Схема Подключения Розетки И Выключателя
Как подключить выключатели первой группы к лампочке.

Каждая пара — это фазная и нулевая жилы.

Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Второй вариант является наиболее практичным и долговечным.

Корпус коробки нужно закрыть пластмассовой заглушкой.

При подключении внимание стоит уделить клеммам, заземлению и занулению.
Как подключить лампочку через выключатель: разъясняем схему
Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.

Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.

Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Схема подключения трех лампочек к одному выключателю Внимание!

А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Монтируем установочные элементы
Так как в основе каждой из них лежат разные схемы подключения.

На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.
Разновидности, дизайн и средние цены

Вторую жилу подсоедините к выходному контакту выключателя. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь.
Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.
Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
Подключение выключателя, через распределительную коробку.
Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.
Также могут пострадать и люди.
А вот при подключении выключателя у многих могут возникнуть проблемы.
Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.
См. также: Петля фаза ноль нормы
Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.
Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.
Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.
Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.
Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?
Как подключить выключатель света? Управление лампой с помощью однонаправленного переключателя
В сегодняшнем базовом учебном пособии по установке электропроводки в домашних условиях мы покажем , как подключить выключатель света для управления точкой освещения с помощью одностороннего или одностороннего выключателя.

Мы будем использовать базовый переключатель SPST (однополюсный однополюсный) в этом руководстве для управления лампой / лампой из одного места.
Прежде чем перейти к деталям, мы должны показать базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:
Конструкция и работа одностороннего однополюсного однополюсного переключателя
Ниже приведено простое пошаговое руководство со схемой и электрической схемой, которая показывает , как подключить выключатель света для управления лампой / лампой из одного места с помощью одностороннего или одностороннего переключателя?
Требования:
Односторонний выключатель (SPST = однополюсный однопроходный) x 1 Нет
Лампа (лампочка) x 1 Нет
Короткие отрезки кабелей x 3 Нет

Процедура :
Это как последовательная схема i.е. Все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к выключателю через средний провод. Затем подключите провод под напряжением к выключателю, как показано на рис. Ниже. На приведенном ниже рисунке показано основное подключение выключателя света и его положение, т. Е. Когда выключатель выключен, цепь действует как разомкнутая цепь, и лампа не будет светиться. Чтобы включить лампу, выключатель S ₁ должен быть замкнут, чтобы завершить цепь и зажечь лампочку.
Подключение выключателя света
На рисунке ниже показаны принципиальная схема и схема подключения выключателей света, которая показывает , как подключить выключатель света?
Как подключить выключатель света
Также обратите внимание, что цвета проводов дома могут различаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к выключателям и электроприборы от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасность), который не показан на рисунках выше.
Полезно знать:
Выключатели и , предохранители должны быть подключены через линию (под напряжением).
Подключение коммутаторов последовательно не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения является более надежным.
Для этого типа проводки требуется меньше проводов и кабелей.
Предупреждение:
Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не пропустят.Пожалуйста, прочитайте все предостережения и инструкции, делая это руководство на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
Работайте с электричеством только в присутствии тех людей, которые имеют хорошие знания и практическую работу и опыт, которые знают, как обращаться с электричеством.
Прочитайте все инструкции и предостережения и строго следуйте им.
Обратитесь к лицензированному электрику или компании-поставщику электроэнергии, прежде чем практиковать любые изменения в электропроводке.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб, возникшие в результате отображения или использования этой информации, а также при попытке использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Учебное пособие по монтажу электроустановок:
.
Как подключить 2-сторонний коммутатор (с принципиальной схемой)

В этом уроке мы покажем вам, как установить 2-стороннее коммутационное соединение . Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампа, двумя переключателями, расположенными в разных местах, обычно используемых на лестнице. Двусторонний выключатель может работать с любого переключателя независимо, то есть независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять освещением с помощью другого переключателя.

Существует два метода , устанавливающих соединение двухсторонней коммутации , один из которых 2-проводное управление , а другой 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Видео , приведенном в конце этой статьи.

Необходимые компоненты

Два двухпозиционных переключателя
Лампа
AC AC
Соединительные провода

Как подключить электропроводку двухпозиционного переключателя с помощью двухпроводного управления

Это первый способ создания двухстороннего коммутационного соединения, это старый метод .Если вы собираетесь установить новый, тогда используйте трехпроводной метод управления.

Как вы видите на схеме схемы 2-стороннего переключателя ниже , вы обнаружите, что фаза / ток подключены к общему первому 2-стороннему переключателю. PIN1 и PIN2 первого коммутатора связаны с PIN1 и PIN2 второго коммутатора соответственно. Один конец лампы соединен с общей клеммой второго выключателя, а другой конец лампы соединен с нейтральной линией питания переменного тока.

Примечание: При двухпроводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет находиться в состоянии ВЫКЛ , как показано на схеме ниже:

Условие получения выхода в состоянии ON такое же, как в таблице истинности Ex-nor gate, которая приведена ниже:

Switch 1	Switch 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Где, 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.

Как подключить электропроводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод для создания двухстороннего коммутационного соединения , так как оно немного отличается от двухпроводного метода управления. Этот метод обычно используется в наши дни, поскольку он эффективнее, чем двухпроводная система управления.

Как видно из принципиальной схемы схемы двухпозиционного переключателя ниже , общие оба переключателя замкнуты накоротко.PIN1 обоих переключателей соединен с фазой или проводом под напряжением, а PIN2 обоих переключателей соединен с одним концом лампы. Другой конец лампы соединен с нейтральной линией питания переменного тока.

Примечание: При трехпроводном методе управления, когда переключатели находятся в том же состоянии , , свет будет в состоянии ВЫКЛ , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ аналогично таблице истинности взрывозащиты или затвора, которая приведена ниже:

Switch 1	Switch 2	Состояние лампы
0	0	0
0	1	1
1	0	1
1	1	0

Где, 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.

Применение двухсторонней коммутации:

В основном на лестнице.
Ошибочное срабатывание защитного / защитного оборудования.
Большая комната с двумя входными / выходными воротами.
Для управления любыми устройствами переменного тока, такими как вентилятор или освещение, из двух мест, таких как вход и выход.

,
Как подключить фонари параллельно? Параллельное подключение выключателей и лампочек
Как соединить световые точки параллельно?
Общие бытовые цепи, используемые при монтаже электропроводки, (и должны быть) параллельны. В основном, переключатели, розетки, световые точки и т. Д. Соединены параллельно, чтобы обеспечить электропитание других электрических устройств и приборов через горячий и нейтральный провод в случае отказа одного из них.
В нашем сегодняшнем базовом уроке по электропроводке мы покажем, что , как подключить фонари параллельно ?
Как подключить фонари параллельно?
На приведенном выше рисунке ясно видно, что все лампочки соединены параллельно, т.е.е. каждая лампочка соединена через отдельную линию (, также известную как «под напряжением» или «фаза ») и нейтральный провод .
В параллельной цепи добавление или удаление одной лампы из схемы не влияет на другие лампы или подключенные устройства и приборы, потому что напряжение в параллельной цепи одинаково в каждой точке, но текущий ток различен. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подсхемы) в этот тип цепи простым расширением проводников L и N на другие лампы.
Поскольку каждая лампа или лампочка подключена между линией L и нейтральной N по отдельности, если одна из лампочек выйдет из строя, остальная цепь будет работать плавно, как показано на рис. Ниже. Здесь вы можете видеть, что есть разрыв в проводе, подключенном к лампе 3, поэтому лампочка выключена, а остальная цепь работает нормально, то есть лампочки светятся.
Неисправности в параллельных цепях освещения
Кроме того, если мы будем управлять каждой лампой с помощью одностороннего (SPST = однополюсного однополюсного) переключателя в параллельной цепи освещения, мы сможем включать / выключать каждую лампу от отдельного выключателя или если мы выключим лампочку, остальные точки освещения не будут затронуты, как это происходит только при последовательном включении освещения, когда вся подключенная нагрузка будет отключена, если мы закроем переключатель.
Лампочки, подключенные параллельно
Как управлять лампочкой от одностороннего выключателя при параллельном освещении?

На рис. Ниже мы управляли тремя лампочками от трех отдельных односторонних выключателей, подключенных между линией и нейтралью. Первые две лампочки светятся, когда переключатели находятся в положении ON, а третья лампочка выключена.
Как управлять каждой лампой отдельно с помощью односторонних выключателей в параллельных цепях освещения
Преимущества схемы параллельного освещения:
Каждое подключенное электрическое устройство и прибор независимы от других.Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
В случае обрыва кабеля или удаления какой-либо лампы не будут нарушены все цепи и подключенные нагрузки, другими словами, другие лампы / лампы и электроприборы будут работать без сбоев.
Если в параллельные цепи освещения будет добавлено больше ламп, их яркость уменьшаться не будет (как это происходит только в последовательных цепях освещения). Потому что напряжение одинаково в каждой точке параллельной цепи.Вкратце, они получают то же напряжение, что и напряжение источника.
Можно добавить больше осветительных приборов и точек нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не перегружена.
Добавление дополнительных устройств и компонентов не увеличит сопротивление, но уменьшит общее сопротивление цепи, особенно при использовании устройств с высоким номинальным током, таких как кондиционер и электрические нагреватели.
параллельная проводка более надежна, безопасна и проста в использовании.
Недостатки :
В кабельной цепи параллельного освещения используется больший размер кабеля и провода.
Необходим больший ток, если в параллельной цепи добавлена дополнительная лампочка.
Аккумулятор разряжается быстрее при установке постоянного тока.
Конструкция параллельной разводки является более сложной по сравнению с последовательной разводкой.
Полезно знать:
Предохранители и должны быть подключены через провод линии (под напряжением).
Подключение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. Д. Параллельно, является предпочтительным способом вместо последовательной проводки.
Параллельная или последовательно-параллельная проводка более надежна, чем последовательная проводка.
Предупреждение:
Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочитайте все предостережения и инструкции, делая это руководство на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
Работайте с электричеством только в присутствии тех людей, которые имеют хорошие знания и практическую работу и опыт, которые знают, как обращаться с электричеством.
Прочитайте все инструкции и предостережения и строго следуйте им.
Выполнение ваших собственных электромонтажных работ является опасным, а также незаконным в некоторых областях. Обратитесь к лицензированному электрику или компании-поставщику электроэнергии, прежде чем вносить какие-либо изменения в подключение электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб, возникшие в результате отображения или использования этой информации, а также при попытке использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Связанные основные домашние учебные пособия по установке электропроводки:
.
двухсторонний переключатель — как управлять одной лампой из двух или трех мест?
Двухстороннее коммутационное соединение — электрические схемы
Что такое двухстороннее коммутация?
Двухстороннее коммутационное соединение используется для управления электрическими приборами и оборудованием, например, вентилятором, точками освещения и т. Д. Из разных мест с помощью двухходовых переключателей. Наиболее распространенное использование двухпозиционного коммутационного соединения — это лестничная разводка, где световая точка может управляться из двух, трех или даже многих мест.Независимо от текущего положения двухстороннего переключателя (ВКЛ или ВЫКЛ), подключенное устройство, например лампочка, может быть включено / выключено нажатием кнопки.
Двухсторонний или трехсторонний переключатель?
Двусторонний выключатель или трехсторонний выключатель : «Трехсторонний» — это термин для Северной Америки (США) для этого типа выключателя, используемый в следующем учебном пособии. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также варьируется: «стропы» для британцев и «путешественники» для США.
Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-сторонний коммутатор вместо 3-сторонний коммутатор , поскольку все, что мы использовали, — это одно и то же для конкретной цели.
Конструкция и работа 2-полосного коммутатора
2-позиционный коммутатор
также известен как однополюсный двухполюсный (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.
Конструкция и эксплуатация двухполюсного SPDT (однополюсного двухпроходного) переключателя
Как подключить 2-сторонний коммутатор
Ниже приведена схематическая схема подключения (рис. 2), которая показывает, как подключить 2-сторонний коммутатор. переключать и управлять лампочкой из двух разных мест.

Примечание:
Этой же цели можно достичь, используя также следующее двустороннее переключающее соединение на рис. 3.
Подключите провод заземления к подключенному электрическому устройству, а также к выключателям в соответствии с электрическими правилами в вашем регионе.
Как управлять светом из двух мест с помощью двухпозиционного переключателя?
Следующее двухстороннее коммутационное соединение может использоваться для той же цели, что упомянута выше на рис. 1 i.е. управлять точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?
На рис. 4 схема подключения показывает, как управлять точкой освещения из трех разных мест с помощью двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест в лестнице
Как мы уже говорили выше, наиболее распространенное использование двухсторонних выключателей — это управление точкой света из разных мест, таких как верхний и нижний, то есть нижний входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять источником света из шести мест
Ниже приведена схема подключения, которая показывает, как управлять точкой освещения из шести различных мест с помощью двух переключателей и четыре промежуточных коммутатора.Обратите внимание, что вы можете контролировать еще больше лампочек, добавив больше промежуточных переключателей в середине цепи.
Применение двухсторонней коммутации
Используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных выключателей.
Он также используется в проводных соединениях лестниц, где световая точка может управляться из двух или более разных мест.
Используется в помещениях большой площади с двумя или более входными и выходными дверями и воротами.
Основная цель двухсторонней коммутации заключается в управлении электрическими приборами, устройствами или оборудованием переменного или постоянного тока, особенно в точках освещения, из двух мест.
Вы также можете прочитать:
.
