Обслуживание и ремонт гидроаккумулятора для систем водоснабжения: правила и способы

Содержание статьи:

Автономный водопровод, в основе которого лежит насос, перекачивающий жидкость из колодца или скважины, в некоторых загородных поселках является единственным способом обеспечить водой частный дом. Работает по мере необходимости использования воды: открытие крана, включение насосного устройства, поступление жидкости. Чтобы уменьшить количество включений и отключений насосной установки, которые уменьшают ее эксплуатационный ресурс, в водопроводную сеть монтируют гидроаккумулятор.

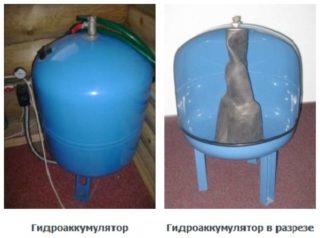

Что такое гидроаккумулятор

Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.

Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.

Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.

Правила технического обслуживания

Оптимальное в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Как и все сантехнические приборы, гидроаккумулятор имеет определенный эксплуатационный ресурс. Чтобы его увеличить, необходимо периодически проводить обслуживание. Если включение и отключение насосной установки участилось, это говорит о том, что внутри бака понизилось давление – произошла утечка воздуха.

Как отрегулировать давление воздуха

Справиться с причиной частого включения гидроаккумулятора можно своими руками. Для этого понадобиться манометр, которым измеряют давление в автомобильных колесах. Последовательность проводимых операций:

• отключается от питающей электрической сети насос;
• открывается любой кран или смеситель в водопроводной сети, чтобы сбросить давление воды;
• снимается защитная крышка ниппеля, которая расположена с противоположной стороны от вводного патрубка;
• подключается к ниппелю манометр;
• снимается показание давления воздуха, оно должно соответствовать параметру, указанному в паспорте изделия или на металлической табличке, расположенной на корпусе гидроаккумулятора.

Если давление намного ниже паспортного или его вообще нет, с помощью обычного автомобильного насоса или компрессором воздух закачивается в бак.

Перед закачкой необходимо открыть один из потребителей. Лучше тот, который ближе всего расположен к гидроаккумулятору. Закачать воздух в бак, который практически полностью заполнен грушей с водой, невозможно.

Очень важно правильно отрегулировать давление воздуха. Если данный параметр будет выше паспортного, может возникнуть ситуация, когда воздух сдавит мембрану по максимуму, отчего она съежится. Невозможно будет в нее закачать воду. Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух.

В заводских условиях обычно производят заправку гидроаккумулятора азотом. Это не говорит о том, газ нельзя заменить воздухом. Просто надо предварительно его выпустить.

Проверять гидроаккумулятор на работоспособность надо один раз в полгода. Если давление в нем падает, значит, неисправность в стыке между корпусом и ниппелем. Решить эту проблему также несложно. Надо подтянуть ниппель или болты на фланце. Проверку на утечку обычно проводят с помощью мыльного раствора.

Сроки обслуживания гидроаккумулятора

Устройство гидроаккумулятора

Существуют рекомендации от производителей, которые необходимо использовать в процессе эксплуатации гидроаккумуляторов. Если строго их придерживаться, можно увеличить эксплуатационный ресурс прибора почти в два раза.

1. Один раз в месяц производить проверку на предмет соответствия заданным значением включения и отключения насосной установки.
2. Один раз в полгода обследовать гидроаккумулятор на предмет внешнего состояния: наличия или отсутствия вмятин, коррозии, подтеков и прочего.
3. Один раз в полгода проверять манометром давление воздуха.
4. Если загородный дом в холодное время не будет эксплуатироваться, необходимо позаботиться о сливе воды из гидроаккумулятора на зиму.

На рынке гидробак представлен в двух исполнениях: горизонтальном и вертикальном. В независимости от этого обслуживание производится одинаково.

Ремонт гидроаккумулятора

При покупке мембраны нужно правильно подобрать материал

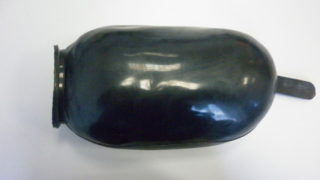

Причина, которая может привести к ремонтным работам, – разрыв резиновой мембраны. Определить, что груша порвалась, достаточно просто. Надо снять защитную крышу с ниппеля и надавить на него, к примеру, спичкой. Если полилась вода, значит, мембрана порвана и жидкость заполнила собой весь бак.

Ремонт заключается в замене порванной груши:

• отключается от питания насос;
• сбрасывается давление воды в водопроводной системе путем открытия одного из потребителей;
• отсоединяется гибкий шланг, которым гидроаккумулятор подключен к водопроводу;
• гаечным ключом откручиваются шесть болтов, которые крепят фланец к корпусу бака;
• вытаскивается мембрана;
• бак промывается и высушивается;
• внутрь вставляется новая мембрана;
• устанавливается фланец, который затягивается болтами;
• закачивается через ниппель воздух;
• гидроаккумулятор подключают к водопроводной системе гибкой вставкой.

Использовать для герметизации стыка фланца и корпуса прибора герметик не надо. Резиновая груша, а точнее ее фланцевый выступ, сам является герметизирующим элементом.

Иногда встречаются ситуации, когда стальной фланец мембраны проржавел и не может выполнять свои функции. Его надо просто заменить новым. Способ замены точно такой же. Только не надо вытаскивать грушу из гидроаккумулятора и промывать его.

К обслуживанию и ремонту гидроаккумулятора для системы водоснабжения частного дома необходимо подходить ответственно. Все манипуляции не требуют много времени. Но именно от них зависит и работоспособность бака с насосом, и их долгосрочная беспроблемная эксплуатация. Если самостоятельно провести ремонт не получается, к примеру, не откручиваются болты фланца, рекомендуется отнести гидроаккумулятор в сервисный центр. Сорванная резьба или сломанный болт – это нарушение герметизации прибора.

Простая самостоятельная диагностика типичных неисправностей гидроаккумулятора системы водоснабжения частного дома.

Давно были у меня подозрения о неправильной работе водопроводной системы в моем доме. Да все руки никак не доходили заняться этим вплотную. Ну вроде работает же все, чего тогда туда лезть то?

Вот тут, пожалуй и вылезает первый вопрос.
А какие такие внешние признаки должны заставить домовладельца обратить особо пристальное внимание на свое водоснабжение?
Очень просто
-принимаете душ и «на собственной шкуре» вдруг почувствовали резкие перепады от холодной к горячей и наоборот,

• бывает холодная вода идет из крана с нормальным напором , а бывает как то не особо бодро , а «с ленивцей» как то она течет,
• чаще , чем обычно вы слышите, что включается насос насосной станции
  ( например, простой способ, если у вас установлен гидроаккумулятор на 50 литров и после двух подряд сливов воды унитазом уже включается насос — значит у вас проблемы-надо разбираться и чинить).

Вот те первые признаки, по которым домовладельцу пора вновь засучить рукава и начинать выяснять, что именно не так в его водоснабжении .
Что ж, первый шаг ну совсем прост и доступен даже прекрасной нашей половине.
Открываем во всем доме один единственный кран — кран холодной( без примеси горячей!) воды. Смотрим как из крана течет вода до тех пор, пока не запустится ( услышите это ) насос водоснабжения . Услышили, что насос запустился, кран закрыли, подождали ( опять услышили), пока насос выключится. Все, теперь ваш гидроаккумулятор полон.
Берем 5-ти литровую посудину ( например пустую бутыль из под воды «Шишкин лес «) и , при всех закрытых кранах в доме , пользуясь только одним краном холодной воды ( совсем без примеси горячей!) наполняем эту посудину . Цель — выяснить сколько именно литров холодной ( без примеси горячей!) воды надо слить , чтобы заставить насос включиться . ( Дальше я приводу все объемы для 50 литрового гидроаккумулятора — тк у меня именно такой). Оп, набрали одну посудину — 5 литров, слили, а во второй заход и половины посудины не набрали, а насос уже включился. Таким образом слив всего лишь 7-ми литров холодной воды из полного гидроаккумулятора заставил насос включиться.

Это очень маленький объем, в нормально работающей такой системе слить пришлось бы не 7, а все 15 литров до запуска мотора.
Значит разбираемся дальше.
Вооружившись шинным манометром , тем самым, которым проверяете давление воздуха в шинах своего автомобиля ( купите себе еще один такой , исключительно для котельной) подходим к гидроаккумулятору своей насосной станции водоснабжения. Находим на гидроаккумуляторе резьбу ниппеля ( часто закрыта круглой пластиковой крышкой, которую надо просто крутить, пока не открутится). Измеряем,(как в автомобильной шине ) давление воздуха в гидроаккумуляторе.
Тут возможны варианты .
Если пытаетесь измерить давление воздуха а из ниппеля гидроаккумулятора брызгает вода — это проблема «дырявая груша» гидроаккумулятора.
Придется повозиться. Придется или покупать новую грушу или ( что куда менее надежно) пытаться ремонтировать старую.
Если никакой воды не льется но и давления воздуха монометр не показывает ( показывает 0 , или показывает меньше 1,4 бар) .
Если показывет меньше 1,4 бара .
Отключаем электропитание насоса, открываем где то ( где удобно) кран холодной воды,
ждем, пока вода прекратит литься из открытого крана ( манометр давления воды на насосной станции покажет 0).
Подключаем к ниппелю гидроаккумулятора обычный автомобильный насос ( купите себе еще один автомобильный насос , исключительно для котельной) и качаем. Приготовьтесь к тому, что качать придется долго и упорно — объем воздушной полости гидроаккумулятора большой. Качаем и следим за тем сколько накачали по манометру, который встроен в ваш насос. Накачали до 1,4 бара . Стоп. Тут нельзя слишком перекачать! Сняли насос с ниппеля.
Проверим себя, ткнув шинным манометром в ниппель гидроаккумулятора — должен показать близкую к 1,4 бар величину.
Теперь включаем электропитание насоса и ждем пока он накачает водой полный гидроаккумулятор и автоматически выключится.
Дальше так.
Опять тыкаем шинным манометром, теперь уже в полностью заполненный водой гидроаккумулятор:

• если шинный манометр покажет вам «много» — заметно выше 1,4 бара, ну, например, 2,7 бара то запишите этот результат и считайте, что вы, возможно, отделались легким испугом.
  Дальше, прсто регулярно, один раз в день, дня три последите шинным манометром за давлением воздуха в гидроаккумуляторе и, если оно сталось все таким же большим как
  то, которое вы записали. Можно расслабиться , проводить контроль давления на полном шидроаккумуляторе раз в месяц и, как снизилось, докачивать до той самой величины, что была записана (однако раз в год, опять слить всю воду и сделать давление воздуха 1,4 бар в пустом гидроаккумуляторе) .
• а вот ежели шинный манометр опять показал вам 0 ( ну или сильно меньше 1,4 бар) значит нам не повезло. Значит воздушная полость гидроаккумулятора пропускает воздух- «не герметичность корпуса».
  Гидроаккумулятор просто не работает так как должно.
  Тут придется повозиться и об этом дальше.

Как проверить гидроаккумулятор

Загрузка…

Многие системы водоснабжения используют гидроаккумуляторы в комплексе, что позволяет обеспечить плавное снижение давление жидкости. Все они имеют похожий принцип действия, но рассчитаны на конкретное давление.

Посетив интернет-магазин http://skvagina.com.ua/gidroakkumuljatory/, вам предоставят хороший выбор гидроаккумуряторов цена которых ниже, чем на рынке. Также здесь вы сможете узнать все основные характеристики этих устройств и подобрать их для решения ваших задач.

Обслуживание гидроаккумуляторов

Данные механизмы требуют соответствующего ухода, который позволит значительно продлить срок их службы.

Для этого следует проводить периодическое обслуживание баков, которое включает несколько процедур:

1. Каждый месяц следует проверять давление в момент включения и отключения насоса. Это позволяет контролировать данный показатель с стандартными значениями и вовремя исправлять.
2. Обязательная проверка на наличие внешних повреждений, к которым относятся вмятины, ржавчина и т.д. Выполняют такую процедуру раз в несколько месяцев, но не больше чем через каждые полгода.
3.  С таким же промежутком, как в предыдущем пункте, следует проверять начальное давление газового пространства, которое должно соответствовать определенному значению.

Проверка бака

Эта процедура проводится периодично и состоит из нескольких независимых процессов:

1. Проверка начального давления газового пространства. Чтобы выполнить эту операцию, отключаем гидроаккумулятор от подключенной системы и дренируем из него жидкость.
   Затем используя манометр, который подключаем к соответствующему ниппелю, измеряем давление, которое в идеале должно соответствовать настроечному показателю. Когда параметры отличаются, производим подкачку с помощью компрессора.
2. Еще одним моментом является проверка значений давлений при работе и отключении насоса. Узнать данный параметр можно на установленного на гидроаккумуляторе манометра. Для этого сначала нужно включить кран для подачи воды и в момент запуска насоса снять показатель.
   Затем таким же образом закрываем кран и измеряем показатели при отключении механизма.

Очень часто гидроаккумуляторы выходят из строя, что приводит к частому перезапуску или снижению давления. Исправить это можно с помощью замены вышедших из строя частей.

Ремонт таких устройств желательно доверять специалистам, которые имеют определенные навыки решения таких задач. А как устроен гидроакуумулятор расскажет специалист в этом видео:

Твитнуть

Как проверить гидроаккумулятор на работоспособность и устранить поломки

Автономный водопровод, в основе которого лежит насос, перекачивающий жидкость из колодца или скважины, в некоторых загородных поселках является единственным способом обеспечить водой частный дом. Работает по мере необходимости использования воды: открытие крана, включение насосного устройства, поступление жидкости. Чтобы уменьшить количество включений и отключений насосной установки, которые уменьшают ее эксплуатационный ресурс, в водопроводную сеть монтируют гидроаккумулятор.

Что такое гидроаккумулятор

Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.

Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.

Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.

Правила технического обслуживания

Оптимальное в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Как и все сантехнические приборы, гидроаккумулятор имеет определенный эксплуатационный ресурс. Чтобы его увеличить, необходимо периодически проводить обслуживание. Если включение и отключение насосной установки участилось, это говорит о том, что внутри бака понизилось давление – произошла утечка воздуха.

Как отрегулировать давление воздуха

Справиться с причиной частого включения гидроаккумулятора можно своими руками. Для этого понадобиться манометр, которым измеряют давление в автомобильных колесах. Последовательность проводимых операций:

• отключается от питающей электрической сети насос;
• открывается любой кран или смеситель в водопроводной сети, чтобы сбросить давление воды;
• снимается защитная крышка ниппеля, которая расположена с противоположной стороны от вводного патрубка;
• подключается к ниппелю манометр;
• снимается показание давления воздуха, оно должно соответствовать параметру, указанному в паспорте изделия или на металлической табличке, расположенной на корпусе гидроаккумулятора.

Если давление намного ниже паспортного или его вообще нет, с помощью обычного автомобильного насоса или компрессором воздух закачивается в бак.

Перед закачкой необходимо открыть один из потребителей. Лучше тот, который ближе всего расположен к гидроаккумулятору. Закачать воздух в бак, который практически полностью заполнен грушей с водой, невозможно.

Очень важно правильно отрегулировать давление воздуха. Если данный параметр будет выше паспортного, может возникнуть ситуация, когда воздух сдавит мембрану по максимуму, отчего она съежится. Невозможно будет в нее закачать воду. Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух.

В заводских условиях обычно производят заправку гидроаккумулятора азотом. Это не говорит о том, газ нельзя заменить воздухом. Просто надо предварительно его выпустить.

Проверять гидроаккумулятор на работоспособность надо один раз в полгода. Если давление в нем падает, значит, неисправность в стыке между корпусом и ниппелем. Решить эту проблему также несложно. Надо подтянуть ниппель или болты на фланце. Проверку на утечку обычно проводят с помощью мыльного раствора.

Сроки обслуживания гидроаккумулятора

Устройство гидроаккумулятора

Существуют рекомендации от производителей, которые необходимо использовать в процессе эксплуатации гидроаккумуляторов. Если строго их придерживаться, можно увеличить эксплуатационный ресурс прибора почти в два раза.

1. Один раз в месяц производить проверку на предмет соответствия заданным значением включения и отключения насосной установки.
2. Один раз в полгода обследовать гидроаккумулятор на предмет внешнего состояния: наличия или отсутствия вмятин, коррозии, подтеков и прочего.
3. Один раз в полгода проверять манометром давление воздуха.
4. Если загородный дом в холодное время не будет эксплуатироваться, необходимо позаботиться о сливе воды из гидроаккумулятора на зиму.

На рынке гидробак представлен в двух исполнениях: горизонтальном и вертикальном. В независимости от этого обслуживание производится одинаково.

Ремонт гидроаккумулятора

При покупке мембраны нужно правильно подобрать материал

Причина, которая может привести к ремонтным работам, – разрыв резиновой мембраны. Определить, что груша порвалась, достаточно просто. Надо снять защитную крышу с ниппеля и надавить на него, к примеру, спичкой. Если полилась вода, значит, мембрана порвана и жидкость заполнила собой весь бак.

Ремонт заключается в замене порванной груши:

• отключается от питания насос;
• сбрасывается давление воды в водопроводной системе путем открытия одного из потребителей;
• отсоединяется гибкий шланг, которым гидроаккумулятор подключен к водопроводу;
• гаечным ключом откручиваются шесть болтов, которые крепят фланец к корпусу бака;
• вытаскивается мембрана;
• бак промывается и высушивается;
• внутрь вставляется новая мембрана;
• устанавливается фланец, который затягивается болтами;
• закачивается через ниппель воздух;
• гидроаккумулятор подключают к водопроводной системе гибкой вставкой.

Использовать для герметизации стыка фланца и корпуса прибора герметик не надо. Резиновая груша, а точнее ее фланцевый выступ, сам является герметизирующим элементом.

Иногда встречаются ситуации, когда стальной фланец мембраны проржавел и не может выполнять свои функции. Его надо просто заменить новым. Способ замены точно такой же. Только не надо вытаскивать грушу из гидроаккумулятора и промывать его.

К обслуживанию и ремонту гидроаккумулятора для системы водоснабжения частного дома необходимо подходить ответственно. Все манипуляции не требуют много времени. Но именно от них зависит и работоспособность бака с насосом, и их долгосрочная беспроблемная эксплуатация. Если самостоятельно провести ремонт не получается, к примеру, не откручиваются болты фланца, рекомендуется отнести гидроаккумулятор в сервисный центр. Сорванная резьба или сломанный болт – это нарушение герметизации прибора.

• Обзор гидроаккумуляторов Рефлекс для систем водоснабжения
• Полезное столярное приспособление для разметки за 10 минут

Категория: Ремонт

Какое давление в гидроаккумуляторе должно быть норма

Виды гидробаков для систем водоснабжения

Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.

Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.

То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.

Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.

Данную процедуру выполняют в следующей последовательности:

1. В первую очередь отключают питание насосного оборудования и реле давления.
2. Затем открывают ближайший смеситель.
3. Воду сливают, пока бак не опустеет.
4. Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.

Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.

Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.

Как правильно отрегулировать давление в гидроаккумуляторе

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

1. Давление, при котором включается насос.
2. Уровень отключения функционирующего агрегата.
3. Напор воздуха в мембранном баке.

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
2. Гайка большой пружины поворачивается в нужную сторону.
3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

>

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

• объем резервуара;
• тип расположения;
• тип накопления энергии;
• номинальное давление;
• стоимость выбранной модели.

Сертификат соответствия на гидробак выглядит так

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Схема устройства водоснабжения из скважины с включением в нее гидроаккумулятора

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

Для замера давления необходимо:

• открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
• подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
• в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
• для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Цель работы гидроаккумуляторов

Устройство гидроаккумуляторов

Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.

Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:

1. Накапливают и отдают гидравлическую энергию;
2. Подавляют гидроудары и пульсаций;
3. Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Назначение гидроаккумуляторов и расширительных баков

Первоначально разделим все рассматриваемые баки на два основных типа. Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.Распространенные в прошлом открытые расширительные баки имели ряднедостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:

• Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
• Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;
• Повышенная коррозия в системе из-за доступа в нее кислорода;
• Открытая система отопления работает при низком давлении и поэтому трудно управляема.

Второй основной тип баков — это баки для воды (гидроаккумуляторы). Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые. Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.Внешний вид экспансоматов и гидроаккмуляторов представлен на рисунках ниже

Профилактика, ремонт и устранение поломок

Любые типы гидроаккумуляторов для систем водоснабжения требуют комплексного обслуживания и своевременной профилактики.

Причин поломок расширительных баков существует огромное количество, но основными из них являются высокая частота включений насосного оборудования, подача воды через обратный клапан, низкий напор воды, низкое рабочее давление в гидробаке, повреждение внутренней мембраны или наружных стенок корпуса, неправильно подобранный объем бака.

Чтобы устранить серьезные поломки и предотвратить аварийное состояние бака, требуется проведение регулярных проверок и профилактики устройства.

Некоторые поломки устраняются следующим образом:

1. Давление воздуха увеличивается путем нагнетания через ниппельное отверстие при помощи насосного или компрессорного оборудования.
2. Поврежденная поверхность мембраны или корпуса восстанавливается в СЦ (сервисном центре). При наличии серьезного повреждения проводится их замена.
3. Разница в давлениях выравнивается путем значительного увеличения дифференциала с учетом частоты рабочих включений установленного насосного оборудования.
4. Достаточный объем гидробака определяется до начала монтажных работ.

Чтобы обеспечить бесперебойность системы, в ней не должно быть воздушных пробок. Периодичность проверок – 1 раз каждые 3 месяца. В этот период проводится полный контроль над выставленными порогами срабатывания насоса, настройками реле, герметичностью корпуса, исправностью мембраны и отсутствием протечек.

Неправильная настройка любого элемента системы может повлиять на работоспособность и долговечность гидробака.

Гидроаккумулятор для горячей воды и холодного водоснабжения успешно применяется в частных домовладениях. Грамотное подключение и настройка прибора обеспечат длительный срок эксплуатации и эффективную работу системы водоснабжения.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=»1.8″ бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=»(Hmax+6)/10,» где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=»(7+6)/10=1,3″ атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Рекомендации по эксплуатации

После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

1. Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
2. Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Регулировка давления в гидроаккумуляторе

Содержание статьи:

Внутри бака находятся 2 среды: воздух(газ) и вода, которая заполняет прорезиненную мембрану. Когда насос включается, то вода поступает в специальную ёмкость. При этом газ сжимается и его давление увеличивается. Из-за этого под напором вода выходит из мембраны в трубы. Когда давление достигает необходимого значения – насос автоматически прекращает свою работу и выключается. Вода начинает выталкиваться из запасов гидроаккумулятора. Если жидкость в баке уменьшается, то насос снова включается и всё происходит по новому кругу.

Нормальные показатели давления в аккумуляторе необходимы для того, чтобы создавать благоприятные условия для работы насоса. Именно напор газа делает невозможным включение и выключение устройства после каждого открытия крана. Помимо этого, оптимальное давление способствует:

• Предотвращению гидроударов, которые способны разрушать трубы и смесители.
• Повышению ресурса насоса.
• Созданию резервного запаса воды в баке. Он используется при отключении электроэнергии.

Виды гидроаккумуляторов

Существует несколько разновидностей водных баков:

• Тот, который отвечает только за холодную воду. Он необходим для того, чтобы сохранять и подавать не подогретую воду. Помимо этого, данный аккумулятор помогает избежать гидроудары, из-за резкого изменения давления, в различные бытовые электроприборы: стиральную машину, посудомойку и другие. Если реже использовать данный бак, то он способен прослужить очень долго. Обычно имеет синий цвет. Может быть выполнен как в горизонтальной, так и в вертикальной модификациях.
• Отвечающий за горячее водоснабжение. Нагревает и подаёт подогретую воду. Безупречно работает в условиях высоких температур. Имеет красный цвет. Может быть выполнен в вертикальном или горизонтальном варианте.
• Отопительный. Их устанавливают в конструкции закрытых отопительных систем. Насос включается при изменении давления и прогоняет по трубам горячую воду. Данный гидроаккумулятор также называют расширительным.

Помимо этого, баки могут различаться по объему. На российском рынке продаются экземпляры от 20 литров и до 1000 литров. Но, в основном можно найти гидроаккумуляторы объемом:

• 24 л.
• 50 л.
• 60 л.
• 80 л.
• 100 л.

Самые востребованные из представленных моделей баки на 80 и 100 литров. Они отлично подойдут для средних семей.

Оптимальные показатели

Помимо ёмкости, очень важен показатель давления в незаполненном баке. Обычно, нормальный показатель указывается производителем на самом корпусе гидроаккумулятора. Не сложно посчитать оптимальные показатели во всей сети. Это определяется в зависимости от гидростатического давления, которое зависит от высоты на которую необходимо поднять воду. Таким образом, нормальным давлением в сети с высотой труб 5 метров будет 0,5 бар; 20 метров – 2 бара. Возможно отклонение до 1 бара, это считается нормой. Стоит учитывать то, что рабочее давление гидроаккумулятора не должно превышать показатели насоса. Чаще всего производители баков устанавливают подачу воздуха на 1,5 бара в свои агрегаты. Однако, как показывает практика, данные могут разниться. Лучше перед началом использования гидроаккумулятора проверить давление при помощи манометра. При соблюдении рекомендаций можно сохранить немалое количество жидкости до следующего включения насоса.

Способы проверки

Воздух, который был закачан производителем в бак, постепенно уходит через резиновую мембрану. Разрежение полости с газом приводит к сильному растяжению “груши” в то время как она заполнена водой. Без должного сопротивления, мембрана быстро теряет свои свойства и может лопнуть или порваться. Замеры давления измеряются специальным прибором – манометром. Лучше использовать автомобильную версию, так как она покажет наиболее точные результаты.

Обычно, производитель указывает в документации количество проверок давления в гидроаккумуляторе за год. В среднем следует делать замеры не менее чем 2 раза в 12 месяцев. Перед началом необходимо опустошить полностью бак от воды, а насос отключить от сети электропитания. Когда будет подключение системы к электричеству, следует внимательно контролировать ситуацию. Рабочее давление должно быть указано в паспорте аккумулятора.

Чтобы проверить бак, необходимо открутить декоративный колпачок, который закрывает ниппель. К золотнику нужно подключить автомобильный манометр. Измерительный прибор должен иметь минимальную погрешность. Не подойдут дешевые пластиковые манометры, так как они будут показывать совсем другие данные. После замера, результат следует сопоставить с паспортным, если он окажется меньше, то следует подкачать бак при помощи компрессора. Гидроаккумулятор оставить на сутки. Далее делается контрольный размер, если давление в норме, то можно собирать систему обратно. Если превышен напор , то воздух немного стравливается.

Если аккумулятор используется в дачных условиях, то его необходимо проверять перед началом сезона. При любых отклонениях от нормы, нужно делать внеплановые замеры.

Как правильно отрегулировать давление в гидроаккумуляторе

Для того чтобы насосная установка стабильно работала, нужно её правильно настроить. Всего есть 3 основных параметров:

1. Уровень давления, после которого насос начинает подкачку воды.
2. Порог отключения установки.
3. Напор воздуха в баке.

1 и 2 параметры регулирует реле давления. Специальный прибор устанавливается на входном штекере аккумулятора. Регулировка происходит опытным путём, для уменьшения погрешности следует повторить действия несколько раз. В конструкцию реле входят 2 пружины. Они посажены на вертикальные стержни и прикручены гайками. Пружины отличаются размерами и функциональностью: большая отвечает за регулировку включения и отключения насоса, а пружина поменьше регулирует разницу между верхним и нижним давлениями. Пружины соединены со специальной мембраной, которая замыкает и, соответственно, размыкает электрические контакты.

Регулировка производится при помощи ключа. Нужную гайку требуется поворачивать по часовой стрелке. Это приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки, соответственно, ослабляет пружину. Существует поэтапная схема регулировки:

• Сначала нужно проверить воздушное давление в аккумуляторе, подкачать компрессором.
• Далее поворачивается гайка над большей пружиной до оптимального уровня.
• Поворачивается кран для слива жидкости. Напор, естественно, должен упасть, после этого включается гидронасос. Показатели запоминаются. Если необходимо, то ряд действий повторяется заново.
• Далее регулируется малая пружина. Следует помнить, что она очень чувствительна к подстройке, а поэтому лучше повернуть ее на 0,5 оборота.
• Показатель фиксируется при закрытых кранах и рабочем гидронасосе. На приборе будет показано значение, при котором перестанет работать оборудование. Если оно более 2 атм., то нужно немного повернуть малую пружину в обратном направлении.
• Необходимо слить жидкость и заново запустить гидронасос. Процесс должен повторяться до того момента, пока не покажутся наилучшие измерения.

Гидроаккумуляторы обслуживание и ремонт | Насосы и принадлежности

Добрый день, уважаемые читатели блога nasos-pump.ru

Гидроаккумуляторы

В рубрике «Принадлежности» рассмотрим вопросы обслуживания и ремонта гидроаккумуляторов (ГА). Основное назначение ГА это уменьшить количество включений насосного оборудования в единицу времени и тем самым увеличить срок его службы, а также иметь определенный запас воды, на случай непредвиденных ситуаций (отсутствие электроэнергии или поломке насоса). Объем жидкости, которая находится в баке, значительно меньше чем объем самого бака и в некоторых случаях составляет половину его объема. Зависит от изначального давления воздуха в воздушной полости и разнице между давлением отключения и включения насоса. Чем больше разница, тем больший объем жидкости находится в баке. Гидроаккумуляторы используются также для защиты от гидравлических ударов, корректной работе датчиков давлений и реле давления. Очень широкое применение они нашли в автоматических насосных станциях (АНС). Благодаря ГА стало возможным в станциях применять реле давления и тем самым автоматически подавать воду в систему водоснабжения. Реле давления без бака не в состоянии работать корректно, из-за мгновенного изменения давления в системе происходят флотационные включения реле (реле щелкает). При таком режиме работы реле, происходит быстрый перегрев двигателя и поломка самого реле. С помощью АНС можно автоматизировать процесс подачи воды в частные дома и дачные участки, организовать полив и орошение огородов и садовых участков. В процессе эксплуатации станции необходимо проводить техническое обслуживание, а иногда и ремонт гидроаккумуляторов.

Техническое обслуживание в процессе эксплуатации

ГА как и любое оборудование требует технического обслуживания, а иногда и ремонта. Как определить тот момент, когда пришло время обслуживать бак? На это, прежде всего, указывает изменения в работе насоса. Он начал чаше включатся, и меньше времени работать после закрытия всех кранов или отключаться сразу же после закрытия крана. Данные проблемы указывают на то, что в ГА в воздушной полости уменьшилось давление или воздуха нет совсем. Для проверки давления воздуха, необходим манометр (подойдет автомобильный). Чтобы измерить давление в ГА нужно отключить насос или станцию из сети питания. Очень важно!!! сбросить давление в системе водоснабжения, открыв ближайший кран разбора воды, и только после сброса давления в системе водоснабжения можно померить давление воздуха. На (Рис.1) показан гидроаккумулятор вид сзади.

ГА вид сзади

Снимаем защитную крышку (Поз. 2) и подключаем к ниппелю (Поз. 1) манометр. Измеренное давление должно соответствовать значению, указанному на фирменной табличке, прикрепленной к баку. Если давления воздуха нет или давление меньше, чем указано на фирменной табличке, то необходимо с помощью насоса или компрессора, подкачать давление до указанного значения. Следует обратить внимание на то, что при закачивании воздуха кран разбора воды должен быть открыт или сам бак необходимо отсоединить от системы водоснабжения. Если эту процедуру не сделать, то воздух в бак закачать не получится, так как вода находящаяся внутри бака в отличии от воздуха не сжимается. В процессе закачки воздуха из резиновой груши (мембраны) ГА будет вытесняться вода. После этого давление в воздушной камере необходимо отрегулировать в зависимости от давления включения насоса. Об устройстве, регулировке давления в воздушной полости и монтаже ТА можно посмотреть здесь. Необходимо помнить, что давление воздуха в ГА всегда должно быть меньше, чем нижнее давление включения, заданное на реле. Это необходимо для того, чтобы увеличить срок службы мембраны. Если давление воздуха будет больше, то вся вода, находящаяся в мембране, вытеснится с ГА и произойдет резкое сворачивание мембраны в плоский лист. Края, мембраны сильно сгибаются. Чем больше разница давлений между воздухом и водой, тем в более тяжелых условиях находится резиновая мембрана. Постоянное резкое или даже медленное сжимание мембраны, очень губительно для резины. Чтобы такого не происходило, мембрана должна постоянно находиться с водой
Возникает резонный вопрос, а куда делся воздух, который был в ГА. Все просто, воздух закачивается в металлический корпус бака и со временем в процессе эксплуатации на соединениях (фланце и ниппеле) появляются не плотности, через которые воздух просачиваться. Давление воздуха в баке постепенно снижается. Изначально в гидроаккумуляторы на заводе изготовителе закачиваются азот. Если в бак закачать воздух, то в воздухе есть определенный процент кислорода (21%), со временем кислород начинает просачиваться через мембрану и давление в воздушной полости уменьшается. Давление воздуха в ГА необходимо контролировать раз в полгода. Если появилась тенденция к тому, что давление постоянно уменьшается, то следует проверить бак на утечки. Места соединений нужно обмылить мыльным раствором. Затем в зависимости от места утечки необходимо подтянуть болты на фланце или гайку на ниппеле.
• При эксплуатации гидроаккумулятора, для увеличения его срока службы, необходимо проводить следующие проверки: Раз в месяц проверять давление включения и выключения насоса, на соответствие заданным значениям, установленным при настройке.
• Каждые шесть месяцев эксплуатации необходимо проверять гидроаккумулятор на наличие внешних повреждений, коррозии, вмятин и подтеканий. При обнаружении внешних повреждений нужно установить и устранить причину их возникновения.
• Каждые шесть месяцев эксплуатации проверять давление в воздушной полости, на соответствие заданному значению.
• Каждые шесть месяцев эксплуатации проверять целостность мембраны и при выявлении её повреждения, произвести замену.
• При длительном хранении гидроаккумулятора, с него надо слить воду и поместить в сухое помещение.

Ремонт гидроаккумуляторов

К ремонту ГА относится замена мембраны. Многие могут задать вопрос, а как определить, что мембрана вышла из строя. Определить эту неисправность довольно просто, для этого нужно снять защитную крышку (Поз. 2) с ниппеля (Поз. 1). С помощью спички или отвертки надавить на золотник (Рис. 3) и если с ниппеля вместо воздуха полилась вода или воздух выходит вместе с водой, значит, мембрана порвалась. Причины, по которым мембрана выходит из строя:
• Отсутствие воздуха в ГА. При таком режиме эксплуатации, мембрана очень сильно растягивается и начинает касаться стенок металлического корпуса ГА. Корпус бака состоит из двух частей сваренных на средине. Внутренняя часть шва очень часто имеет шероховатости и заусеницы. Об них и происходит прокол или порыв мембраны.
• Естественный износ. В процессе эксплуатации мембрана постоянно находится в движении, то расширяется, то сжимается. Резина постепенно теряет свою эластичность и стареет.
Заменять мембрану в баке дело совсем не трудное. Для начала необходимо выключить насос, который используется совместно с баком или станцию от сети электрического питания. Сбросить давление в системе водоснабжения, открыть ближайший кран для разбора вод. Затем отсоединит гибкий шланг, при помощи которого ГА соединен с системой водоснабжения. На (Рис. 2) гидроаккумулятор в разобранном виде.

ГА в разобранном виде

При помощи гаечного ключа, откручиваем шесть болтов (Поз.4) с фланца (Поз. 2), который крепит мембрану (Поз. 4). В процессе демонтажа фланца, нужно быть готовым к тому, что из бака потечет вода. Вытащить порванную мембрану с корпуса (Поз. 1) и помыть корпус изнутри от накопившейся там ржавчины и отложений. Затем его нужно просушить. После сушки можно приступать к сборке ГА. Установить новую мембрану и при помощи болтов прикручиваем фланец. Герметик применять при сборке бака не требуется. Сама мембрана является уплотнителем для фланца, а болты центруют мембрану. Болты следует затягивать равномерно и не прикладывать больших усилий, чтобы не сорвать резьбу в корпусе ГА. Затем при помощи компрессора или насоса закачать давление воздуха до требуемого значения. Проверить соединения на утечки воздуха и ГА готов к дальнейшей эксплуатации.
В моей практике были случаи, когда подсоединительный фланец в ГА несмотря на защитное покрытие насквозь проржавел. Чаще всего это происходит из-за качества воды. Покупать новый ГА при таком дефекте не стоит. Фланцы, как и мембраны, имеются в продаже. Процедура замены фланца такая же, как и замена мембраны, с той лишь разницей, что не нужно вытаскивать мембрану и мыть корпус бака.
На этом, пожалуй, все о техническом обслуживании и ремонте ГА. Если остались вопросы, пишите в комментариях, всегда буду рад ответить.
