можно ли прозвонить лампу дневного света мультиметром в домашних условиях, проверка дросселя и других элементов

Лампы дневного света по-прежнему являются одними из самых популярных. Причина кроется в меньшем потреблении энергии по сравнению с аналогом, оснащенным нитью накала и более низкой ценой.

Однако, как и у большинства механизмов, рано или поздно в работе прибора возникают сбои.

Существует несколько способов того, как проверить люминесцентную лампу и выявить причину поломки, а также специальные методы для диагностики ее отдельных конструкционных элементов.

Что и как можно проверить

Люминесцентная лампа отличается не самой сложной конструкцией и довольно простым принципом работы. Это энергосберегающий вид источника света, который может выдавать одинаковую степень яркости с лампами накаливания, но при этом потреблять в 6-7 раз меньше энергии.

Колба прибора подвергается вакуумированию и закачиванию в освободившееся пространство инертного газа с небольшой каплей ртути (30 мг). Рядом с основанием располагаются электроды. Каждое газоразрядное устройство оснащено стартером, пускорегулирующей аппаратурой и дросселем.

Первоначально электрический ток, возникающий в пусковом устройстве люминесцентной лампы, накаляет биметаллические контакты, затем разогревает электроды, после чего размыкает цепь. В тот же момент дроссель подает дуговой разряд на электроды, в результате чего возникает ультрафиолетовое излучение. Проходя через люминофорное покрытие, УФ-лучи становятся видимыми для человеческого глаза.

Таким образом, основной причиной поломки люминесцентной лампы может считаться выход из строя:

ПРА или ЭПРА;
конденсатора;
дросселя;
стартера.

Проблема также может заключаться в малой емкости конденсатора или перегоревших вольфрамовых нитях.

Важно: при наличии в конструкции ЭПРА стартер в ней не предусмотрен.

Для выявления поломки используется ряд приборов. Однако чаще всего это простой мультиметр или индикаторная отвертка.

Электромагнитная пускорегулирующая аппаратура

Электронная пуско-регулирующая аппаратура представляет собой плату с напаенными на нее различными элементами. Самый простой способ проверки – это замена данного элемента на рабочий и включение прибора в сеть. Если лампа работает, значит, проблема была именно в балласте.

Прозвонить мультиметром всю плату с 2-ух концов не получится. Потребуется проверять каждый элемент по отдельности. Алгоритм работ будет следующим:

Предохранитель. Для того чтобы убедиться в его работоспособности понадобится проверить его целостность.
Конденсаторы. Повреждение данных элементов люминесцентной лампы можно определить визуально, по вздутию нижней секции «бочонков». Также следует уделить внимание местам пайки, которые могут быть нарушены и как следствие, контакт будет потерян.
Транзистор. Эта деталь ЭПРА чаще всего перегорает из-за внезапных скачков напряжения в электросети. Проверить работоспособность транзистора можно с помощью мультиметра. Для его замены достаточно снять такой же с другой платы или приобрести его в отделе радиодеталей.
Диоды. Один из самых простых элементов устройства, который также можно прозвонить любым мультиметром с соответствующим режимом проверки.

Сравнить полученные прибором данные можно с таблицей сопротивлений взятой из интернета.

Как проверить дроссель

Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.

О неисправности детали свидетельствует:

сильное гудение светильника;
быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
сильный нагрев колбы с момент работы;
наличие мерцания.

Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:

Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Как проверить стартер

Стартер осуществляет выполнение 2-ух основных функций: замыкание и разрыв цепи. В первом случае происходит нагрев электродов, во втором – образование импульса повышенного напряжения (после размыкания цепи).

Поломка стартера является наиболее частой причиной выхода из строя люминесцентной лампы. О дефекте в работе этой детали свидетельствует мигание лампы во время эксплуатации или полое отсутствие ее включения.

Самый простой способ проверки на исправность – это замена на аналогичный работающий прибор. Однако далеко не всегда можно найти запчасть той же мощности под рукой. Проверить работоспособность детали можно даже без наличия измерительного прибора. Достаточно организовать простейшую электроцепь из лампы накаливания мощностью 40 Вт и стартера с питанием, заведенным на розетку в 220 В.

Если лампочка загорится, и будет работать с «подмигиванием» в долю секунды, значит, элемент находится в рабочем состоянии. В ином случае (если не загорится или будет гореть не прерываясь) – пусковое устройство неисправно.

Важно! При работе в данной схеме должны быть слышны периодические щелчки, свидетельствующие об исправной работе контактов.

Проверить стартер на сопротивления невозможно. Связано это с его особым строением.

Проверка емкости конденсатора

Снижение КПД более чем на 30-40% свидетельствует о проблемах в работе конденсатора. Средний показатель емкости при мощности 35-40 Вт равен 4,5 мкФ. Ее понижение приводит к уменьшению яркости, а увеличение – к появлению эффекта мерцания.

Проверить работоспособность этой составляющей лампы дневного света можно тестером. Если при соприкосновении выводов с щупами, на экране всплывает значение менее 2 МОм – это прямое свидетельство существенной утечки тока.

Можно ли проверить мультиметром в домашних условиях

Самый простой способ проверки – это использование аналогичного светильника с установкой в него люминесцентной лампы и последующим включением в сеть. Но далеко не всегда есть прибор с таким же видом патрона на замену. Кроме того, винтовая резьба цоколя и патрона может не совпасть, в итоге электрические контакты просто не замкнутся.

В этом случае, в домашних условиях здорово выручает весьма распространенный измерительный прибор – мультиметр. Среди его режимов можно найти «прозвонку», которая легко определяет целостность электрической цепи.

Проводится проверка очень просто:

выбирается соответствующий режим;
первый щуп ставится на центральный контакт, а второй – на боковой;
снимаются показания с прибора.

Второй режим, часто используемый для диагностики – это «сопротивление». В ходе проверки также применяются щупы и исходные значения сравниваются с теми, что выявляет мультиметр. Небольшая погрешность в измерениях может проявляться за счет слабого касания контактов щупами.

Выявление неисправностей лампы

Определить неисправность лампы дневного света можно и по внешним признакам, а также по особенностям ее работы.

Признак	Причина
Потемнение боковых частей колбы	Полная отработка срока эксплуатации
Лампа светится на концах, но полного зажигания не происходит	Выход из строя стартера или конденсатора
Мигание и свечение лампы только с одного конца	Неисправность в держателе или в проводке
Изменение спектра свечения	Нарушение целостности слоя или свойств люминофорного покрытия
Гудение работающего светильника	Неисправность дросселя
Перегрев балластников	Нарушение изоляции пластин
Снижение светового потока	Проблемы с конденсатором
Оранжевое свечение на концах лампы	Разгерметизация колбы
Включение защиты при запуске	Пробой на входе компенсирующего конденсатора
Загорание и быстрое угасание лампы, начиная с ее концов	Неисправность дросселя
Загорание и отключение	Проблемы с пусковым устройством

И все же любую из возможных причин стоит дополнительно диагностировать и проверить с помощью применения специального оборудования или построения простейшей электроцепи.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь, это связано с ее более сложным устройством и наличием дополнительных элементов.

Причиной выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.

Лампы и светильникиВыбираем варианты подсветки для картин

Лампы и светильникиВиды и принцип работы люминесцентной лампы

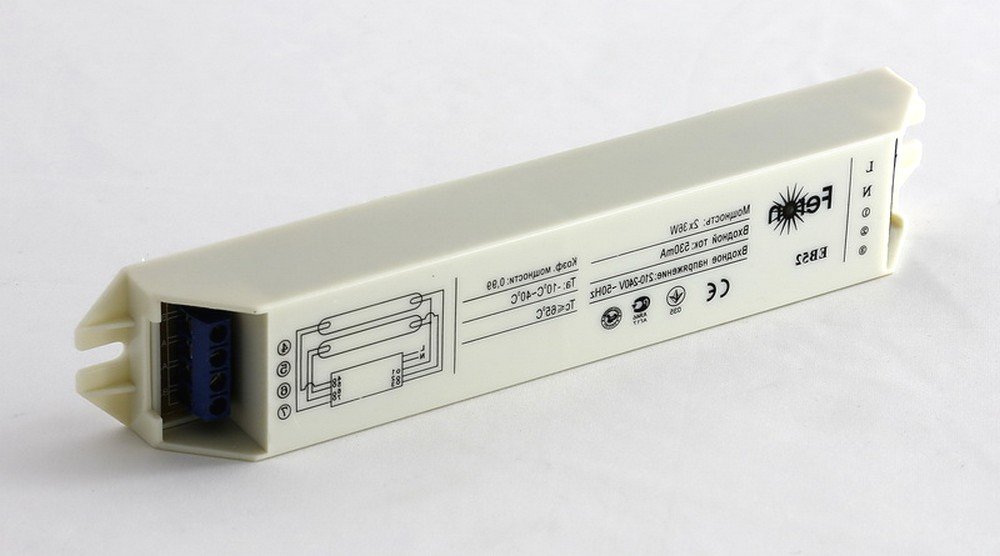

ЭПРА для люминесцентных ламп

Люминесцентные лампы уже давно используются в различных служебных, административных, офисных помещениях. Такие светильники продаются в большом разнообразии и отличаются по количеству установленных ламп, виду и мощности. Их использование выгодно с экономической точки зрения несмотря на наличие небольшого недостатка. Такие лампы не подключаются напрямую к сети питания. Для их работы необходим специальный переходник, который будет сглаживать пульсацию тока и стабилизировать напряжение. Для этих целей используется специальный элемент, который носит название пускорегулирующий аппарат. Он состоит из дросселя, задача которого заключается в сглаживании пульсации, стартера, конденсатора. Стоит отметить, что данный блок уже выводится из продажи, так как на его смену пришла более новая модель – ЭПРА.

ЭПРА для люминесцентных ламп: основные особенности

Благодаря компактным размерам и небольшому весу, ЭПРА для современных люминесцентных ламп легко в них размещается с успехом заменяя конденсатор, дроссель, стартер.

К преимуществам использования люминесцентных ламп с ЭПРА можно отнести:

Быстрое зажигание и безопасный режим работы.
Снижается уровень акустических шумов.
Повышается их эксплуатационный срок действия.
Отсутствует стробоскопический эффект.

Снижается уровень потребляемой мощности, что в значительной степени экономит электроресурсы.
ЭПРА практически не нагревается по сравнению с устаревшей моделью.
Обеспечивают мягкое и стабильное свечения без мерцания, благодаря чему их можно устанавливать в учебных заведениях, библиотеках и там, где необходима хорошая освещенность.
Полное управление яркостью излучения ламп.
Устойчивость к перепадам напряжения в сети.

Причины неисправности и ремонт

Несмотря на то, что ЭПРА позволяет исключить различные неудобства, связанные с работой люминесцентных ламп, поломки такой аппаратуры все же случаются.

Прежде чем отправлять устройство в мусорный бак, следует осмотреть и проверить элементы схемы на наличие неисправностей. Отремонтировать ЭПРА в некоторых случаях можно собственными силами. Если плата будет под напряжением, то нужно быть очень осторожными.

Видео. Замена ЭПРА

Схема ЭПРА

Прежде чем изучить схему устройства, необходимо понять, что собой представляют люминесцентные лампы. Они состоят из электродов, инертного газа с парами ртути в колбе, люминесцентного покрытия. При этом газы подобраны так, что процесс ионизации не требует больших электрических затрат. Для стабильного свечения необходим тлеющий разряд. Создается он с помощью подачи напряжения определенной величины на электроды.

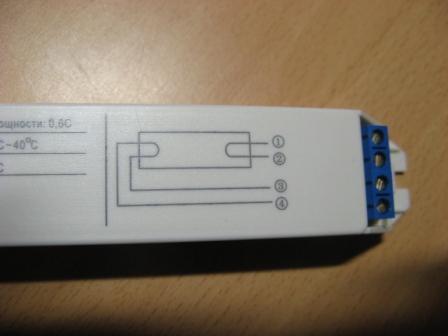

Схема подключения ЭПРА

Внутри лампы всегда находится отрицательное сопротивление, именно по этой причине она не может быть подключена к сети 220В. Балласт электронного типа после подключения к сети способствует выпрямлению тока и подогреву электродов. Настройка напряжения происходит в автоматическом режиме, что в свою очередь позволяет исключит мерцание.

Если вспомнить люминесцентные лампы старого образца, например, ЛВО 4×18, то их основным минусом было то, что при работе они издавали звук, что в конечном счете вызывало дискомфорт у людей. С помощью ЭПРА данный недостаток устраняется. С его подключением сможет справиться каждый человек, который обладает знаниями о принципах работы электронных схем.

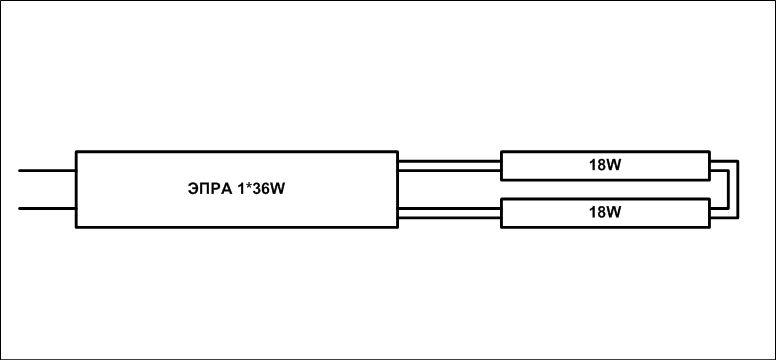

Схема подключения люминесцентных ламп

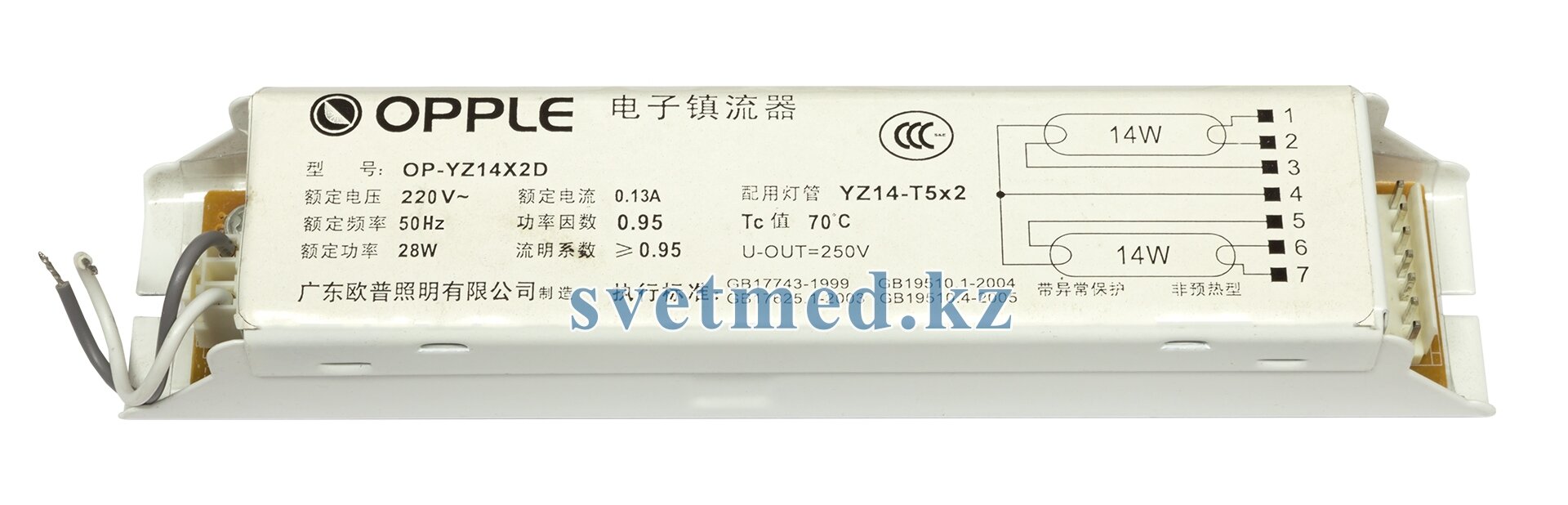

ЭПРА подключается с одной стороны к осветительному элементу, а с другой к источнику питания. Включение выполняется с учетом полярности проводов. Если будут подключаться две лампы, то применяется метод параллельного соединения. Лампа начинает функционировать благодаря осуществлению таких этапов, как: прогревание электродов, появление излучения благодаря высоковольтному импульсу и стабильное горение лампы за счет постоянной подачи напряжения небольшой величины.

Видео. Подключение ЭПРА на 4 лампы

Определение поломки

Если имеются какие-либо недостатки в работе ламп, например, мерцание, то необходимо сделать ремонт. Но изначально нужно определить, что конкретно сломалось – осветительный элемент или же балласт. Работоспособность ЭПРА проверяется путем удаления линейной лампочки, электроды замыкаются, после чего подсоединяется стандартная лампочка накаливания. Если она загорелась, то неисправен пускорегулирующий аппарат. В другом случае проверку нужно выполнить внутренней части балласта. Для ремонта балласта потребуется паяльник и соответствующие умения. Также нужно проверить на исправность диоды и конденсатор.

РЕМОНТ КОМПАКТНОЙ ЛЮМИНИСЦЕНТНОЙ ЛАМПЫ КЛЛ

РЕМОНТ КОМПАКТНОЙ ЛЮМИНИСЦЕНТНОЙ ЛАМПЫ КЛЛ

1. Технология проверки, ремонта и замены деталей в компактных люминисцентных лампах. Прежде всего проверяем нити накала лампы. Если нить перегорела то её можно зашунтировать резистором 10 Ом. Правда при этом запуск лампы может происходить с небольшим мерцанием несколько секунд. В принципе, если нить у ЛДС перегорела, то восстанавливать ее и питать от ЭПРА считаю нецелесообразно, так как такой лампы хватит ненадолго и скоро она снова сгорит. Лучше эту ЛДС запитать от преобразователя на блокинг-генераторе.

2. Если в схеме лампы имеется ограничительный резистор — его обычно ставят для снижения броска напряжения при включении КЛЛ или в качестве предохранителя. Сопротивление данного резистора примерно несколько Ом. Такие резисторы ставятся только в качественных ЭПРА в китайских они отсутствуют.

3. Проверяем диодный мост и фильтрующий конденсатор (4,7мф х 400В). В китайских ЭПРА этот конденсатор является более частой неисправностью, конденсатор выходит из строя даже чаще чем транзисторы. Поэтому если есть возможность — просто меняем всегда. По поводу диодного моста, тут все просто, позваниваем все диоды и при пробое заменяем на заведомо исправные. Чаще всего в схемах применяют диоды 1N4007.
Диоды и конденсатор иногда подходят от зарядников сотового телефона.

4. Часто неисправностью ЭПРА является выход из строя транзисторов генератора. Перед проверкой транзисторов их необходимо выпаять, в связи с тем, что в цепи транзисторов между переходами могут быть включены диоды что может привести к ложным показателям мультиметра при проверке транзисторов на их целостность. В качестве транзисторов используются транзисторы различных производителей серии 13003 и 13001. Правильный выбор транзисторов определяет надежность и срок службы генератора. Так например для энергосберегающих ламп мощности 1-9Вт рекомендуется использовать транзисторы серии 13001 ТО-92, для 11Вт– серии 13002 ТО-92, для 15-20Вт – серии 13003 ТО-126, для 25-40Вт – серии 13005 ТО-220, для 40-65Вт – серии 13007 ТО-200, для 85ВТ – серии 13009 ТО-220.

Так же обязательно проверить обвязку из резисторов вокруг транзисторов. Чаще всего выходит из строя резистор в цепи базы транзисторов (примерно 22 ома).

5 Если ЛДС мерцает, вероятная неисправность — это выход из строя высоковольтного конденсатора, включенного между нитями накала лампы из-за воздействия повышенного напряжения. Конденсатор можно заменить на более высоковольтный с номиналом 3,3 нФ на 2 кВ.

6 Проверка динистора. В принципе проверить динистор на целостность с помощью мультиметра нереально. Но все же. Итак, выпаиваем динистор. Проверяем его мультиметром — он не должен проводить ни в одном направлении.
Динистор DB3, его отечественный, более громоздкий аналог — КН102. Данный полупроводниковый прибор открывается при достижении на нём напряжения в 30 Вольт.

Технические параметры динистора DB3 DO-35:
Напряжение в открытом состоянии (Iоткр — 0.2А), В — 5
Максимально допустимый средний ток в открытом состоянии, А — 0.3
Импульсный ток в открытом состоянии, А — 2
Максимальное напряжение в закрытом состоянии, В — 32
Постоянный ток в закрытом состоянии, мкА — 10
Максимальное импульсное неотпирающее напряжение,В 5

Принципиальных различий между динистором и тринистором нет, однако если включение динистора происходит при достижении между выводами анода и катода определённого напряжения, зависящего от типа данного динистора, то в тринисторе напряжение включения может быть специально снижено, путём подачи импульса тока определённой длительности и величины на его управляющий электрод при положительной разности потенциалов между анодом и катодом, и конструктивно тринистор отличается только наличием управляющего электрода.

Итак идем дальше при выходе из строя динистора вероятен выход из строя конденсатора (на 99%) припаянного к одному из выводов динистора. По неисправности этого конденсатора можно судить о выходе из строя динистора. С другой стороны, вероятна ситуация, что при выходе из строя динистора схема сгорит почти вся и просто будет невыгодно ремонтировать её. Четверть бракованных энергосберегающих ламп связано с динисторами. Не стартуют или через раз стартуют лампочки. Динистор превращается в обычный 30-ти вольтовый стабилитрон. Зачастую, после прогрева паяльником на некоторое время восстанавливается работа. В некоторых случаях неонка-стартер, используемая в U-образной настольной дневной лампе, установленная вместо сгоревшего динистора, может помочь запустить лампу. Поэтому если нет под рукой DB3, можно попробовать заменить динистор неонкой. Материал предоставил: А. Кулибин.

ФОРУМ по ремонту.

ЭПРА и ЭмПРА. Что это, чем отличаются. Пускорегулирующий аппарат

Для начала расшифруем аббревиатуры ЭмПРА и ЭПРА. А дальше разберемся в их устройстве, принципе действия, а также преимуществах и недостатках. Надеюсь статья будет вам полезна.

ПРА — пускорегулирующий аппарат, используемые преимущественно для запуска и стабильной работы люминесцентных ламп.

ЭПРА. Это электронный пускорегулирующий аппарат. Состоит из электронных компонентов, имеет относительно небольшие габариты и вес. Схема подключения значительно проще.

ЭмПРА. Электромагнитный пускорегулирующий аппарат. Состоит из дросселя и стартера. В некоторых случаях ставится конденсатор для уменьшения реактивных потерь.

Аппарат эмпра обеспечивает стабильность работы и защиту от перепадов напряжения, за что отвечает дроссель. За запуск осветительной установки в отвечает стартер, который продуцирует тлеющий разряд для первичного пробоя газа или вакуума внутри колбы. Относительно тяжелее электронного устройства за счет сердечника, а также довольно громоздкий.

Без пусковой аппаратуры работа люминесцентных ламп невозможна, так как пусковой ток должен быть в 1,5-3 раза выше номинального. Конструкцию ЭмПРА использовали повсеместно до изобретения ЭПРА, уже полностью построенной на электронных схемах, более безопасную, устранив недостатки предшественника.

Сравнение ЭПРА и ЭмПРА устройств

ЭПРА нужно всего половина секунды, чтобы привести лампу в рабочее состояние на полной мощности. Также идет ровный поток света, особенно на аналоговых микросхемах, мерцание исключено. Частота работы аппарата на переменном токе около 50 000 герц. Это значительный показатель, поскольку Электромагнитная аппаратура выдает лишь стандартные 50 герц бытовой сети.

Конечно, наш глаз физически не может уловить 50 импульсов за 1 секунду. Но при длительном пребывании в помещении с таким освещением, особенно при работе с бумажной документацией, глаз быстро утомится. Уровень освещенности, который обеспечивается ЭПРА близок к естественному.

Помимо всего этого, у ламп с ЭПРА срок службы выше в два раза, а в зависимости от производителя может даже и в 4 раза. По опыту использования электронной аппаратуры, могу сказать, что их просто подключить и просты в эксплуатации.

Достаточно только заменять лампочки. К тому же если лампочки перегорают в светильниках с электромагнитным устройством, напряжение не отключается, а продолжает поступать к цоколю. Энергопотребление незначительно но продолжается, плюс реактивные потери.

Светильники с ЭПРА также совершенно бесшумны при работе, а в электромагнитных со временем дроссели могут издавать фоновый гул, причиняющий дискомфорт и провоцирую более быструю утомляемость находящимся в помещении.

Безопасность, сфера применения и типы запуска

Также это создает потенциальную опасность, что при замене лампочки вы или электрик можете получить разряд тока, если хотя бы случайно коснетесь цоколя лампы, металлического корпуса (если есть утечка) и так далее.

В аналогичной ситуации в ЭПРА сработает автоматика, и автоматически будет заблокирована подача электроэнергии к неисправным элементам цепи. Это то, что касается безопасности.

Ещё одна отличительная особенность и преимущество от ЭмПРа в том, что он может подключаться к источнику постоянного тока, то есть от аккумулятору. Потому оно широко используется в охранных системах и аварийном освещении. То есть сфера применения электронных аппаратов гораздо шире, и они используются даже на важных объектах 1 категории электроснабжения.

По принципу запуска ЭПРА разделяется на — холодный и теплый пуск. Устройство с теплым пуском сперва подает сигнал на электроды лампы для разогрева. При достижении требуемой для запуска температуры, она загорается. На весь процесс уходят миллисекунды. Аппараты теплого пуска служат в 3-4 раза дольше. Поэтому при выборе это тоже неплохо бы запомнить и учесть.

Преимущества электронного аппарата

Резюмируем вышесказанное. В пользу преимуществ ЭПРА можно ответить следующее:

Оптимальное, близкое к естественному освещение для глаз за счет стабилизированного потока света;
Свет без мерцания. Что важно для офисов и домашних помещений, в которых проводите по нескольку часов;
Срок службы. Повышается за счет прогрева электродов люминесцентной лампы;
Экономия энергии до 30 %. Это обеспечивается более высоким КПД и меньшими реактивными потерями. Электромагнитные дроссели в этом плане сильно проигрывают;
Исключение перепадов напряжения. И как следствие, преждевременных перегораний, которые отключают системы диагностирования неисправностей.
Безопасность и бесшумность;
Долговечность. Благодаря тепловому режиму пуска и контролю подачи питания на лампы;
Работа от переменного и постоянного тока;
Обеспечение защиты от короткого замыкания. А также косвенно защищает от дифференциальных токов (утечки), так как напряжение не поступает на перегоревший элемент.
Компактность и небольшой вес. Светильники с ЭмПРа обычно делают довольно большими и просторными, чтобы уместить на каждую лампу по дросселю и стартеры. Вы наверное и сами видели эти квадратные «махины» в учебных заведениях и ТЦ.

Минусы ЭПРА:

Достоинств довольно много, но насчет надежности до сих пор не существует однозначного мнения. Возможно, что из-за низкого качества получаемой электроэнергии от электростанций в России, они выходят из строя чаще.

Поэтому и по настоящее время монтажники предпочитают дроссели, которые и стоят раза в 3 дешевле. Но есть и столько же положительных отзывов. Кроме того, электронные аппараты относительно ЭмПРА стоят значительно дороже. Этот недостаток в большей степени и влияет на выбор.

В любом случае, что предпочесть — решать только вам. Лично я рекомендую вам потратить чуть больше и выбрать ЭПРА с теплым пуском от известных производителей. Эти затраты окупят себя.

Если есть время и желание увидеть наглядно тесты, то предлагаю вам посмотреть короткое видео на 3 минуты:

Источник: уникальная статья на нашем сайте electricity220. ru.

Схема электрическая принципиальная etl 236 электронного балласта. Эпра для лампы своими руками. Эпра для компактных лдс

Люминесцентная лампа (ЛЛ) представляет собой стеклянную трубку, заполненную инертным газом (Ar, Ne, Kr) с добавлением небольшого количества ртути. На концах трубки имеются металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникновению тлеющего разряда и появлению электрического тока в цепи. Свечение газового разряда бледно-голубого оттенка, в видимом световом диапазоне очень слабое.

Но в результате электрического разряда большая часть энергии переходит в невидимый, ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия) вызывают свечение в видимой области спектра. Меняя химический состав люминофора, получают различные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампы иного цвета.

Изобретение и массовый выпуск люминесцентных ламп – это шаг вперед по сравнению с малоэффективными лампами накаливания.

Для чего нужен балласт?

Ток в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того чтобы электроды люминесцентной лампы не вышли из строя от перегрева, последовательно включается дополнительная нагрузка, ограничивающая величину тока, так называемый балластник. Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины. В электронных балластниках (electronic ballast) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Устройство получается легким, компактным и объединяется единым термином – электронный пускорегулирующий аппарат (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп обусловлено следующими достоинствами:

эти аппараты компактны, имеют небольшой вес;
лампы включаются быстро, но при этом плавно;
отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;

снижением тепловых потерь;
электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
наличие нескольких, проверенных видов защиты, которые повышают безопасность использования и продлевают срок службы.

Схемы электронных балластов для люминесцентных ламп

ЭПРА – это электронная плата, начиненная электронными компонентами. Принципиальная схема включения (Рис. 1) и один из вариантов схемы балласта (Рис. 2) приведены на рисунках.

Люминесцентная лампа, С1 и С2 – конденсаторы

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4–VD7 и далее фильтруется конденсатором C1. После подачи напряжения начинается зарядка конденсатора С4. При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близки по величине (45–50 кГц). Режим резонанса необходим для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигнет величины пуска, лампа зажигается. При этом снижается регулирующая частота генератора и напряжения, а дроссель ограничивает ток.

Ремонт ЭПРА

В случае отсутствия возможности быстрой замены вышедшего из строя ЭПРА можно попытаться отремонтировать балластник самостоятельно. Для этого выбираем следующую последовательность действий для устранения неисправности:

для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
далее производится визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
в случае обнаружения характерного почернения детали или платы ремонт производится с помощью замены на исправный элемент. Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Сравнительно недавно стали широко использоваться в быту люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания – Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но на практике проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM, мощностью 21 ватт. Следует заметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достигнуть цены на ЛДС, стоимость которых остается практически неизменной.

Люминесцентные лампы T8

Лампы T8 имеют диаметр стеклянной колбы 26 мм. Широко используемые лампы T10 и T12 имеют диаметры 31,7 и 38 мм соответственно. Для светильников обычно применяют ЛДС мощностью 18 Вт. Лампы T8 не теряют работоспособности при скачках питающего напряжения, но при понижении напряжения более чем на 10% зажигание лампы не гарантируется. Температура окружающего воздуха также влияет на надежность работы ЛДС T8. При минусовых температурах снижается световой поток, и могут происходить сбои в зажигании ламп. Лампы T8 имеют срок службы от 9 000 до 12 000 часов.

Как изготовить светильник своими руками?

Сделать простейший светильник из двух ламп можно следующим образом:

выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под данную мощность. На маркировке должно быть обозначение 2 х 36;
подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
патроны необходимо закрепить на корпусе;
место установки ЭПРА выбирают из соображения минимизации нагрева от работающих ламп;
патроны подключаются к цоколям ЛДС;
для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
светильник закрепляется на потолке и подключается к сети питания 220 В.

Балласт для газоразрядной лампы (люминесцентные источники света) применяется с целью обеспечения нормальных условий работы. Другое название – пускорегулирующий аппарат (ПРА). Существует два варианта: электромагнитный и электронный. Первый из них отличается рядом недостатков, например, шум, эффект мерцания люминесцентной лампы.

Второй вид балласта исключает многие минусы в работе источника света данной группы, поэтому и более популярен. Но поломки в таких приборах тоже случаются. Прежде чем выбрасывать, рекомендуется проверить элементы схемы балласта на наличие неисправностей. Вполне реально самостоятельно выполнить ремонт ЭПРА.

Разновидности и принцип функционирования

Главная функция ЭПРА заключается в преобразовании переменного тока в постоянный. По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором. Один из плюсов таких приборов – компактность и, соответственно, небольшой вес, что дополнительно упрощает работу люминесцентных источников света. А еще ЭПРА не создает шум при работе.

Балласт электронного типа после подключения к источнику питания обеспечивает выпрямление тока и подогрев электродов. Чтобы люминесцентная лампа зажглась, подается напряжение определенной величины. Настройка тока происходит в автоматическом режиме, что реализуется посредством специального регулятора.

Такая возможность исключает вероятность появления мерцания. Последний этап – происходит высоковольтный импульс. Поджиг люминесцентной лампы осуществляется за 1,7 с. Если при запуске источника света имеет место сбой, тело накала моментально выходит из строя (перегорает). Тогда можно попытаться сделать ремонт своими руками, для чего требуется вскрыть корпус. Схема электронного балласта выглядит так:

Основные элементы ЭПРА люминесцентной лампы: фильтры; непосредственно сам выпрямитель; преобразователь; дроссель. Схема обеспечивает еще и защиту от скачков напряжения питающего источника, что исключает необходимость ремонта по данной причине. А, кроме того, балласт для газоразрядных ламп реализует функцию коррекции коэффициента мощности.

По целевому назначению встречаются следующие виды ЭПРА:

для линейных ламп;
балласт, встроенный в конструкцию компактных люминесцентных источников света.

ЭПРА для люминесцентных ламп подразделяются на группы, отличные по функциональности: аналоговые; цифровые; стандартные.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Занятий, с достаточным световым потоком и в тоже время экономичного, подвигло, можно даже сказать, на некоторые искания и пробу вариантов. Сначала использовал обычную небольшую лампу прищепку, поменял её на маленький настольный люминесцентный светильник, затем был 18 ваттный люминесцентный светильник «потолочно — настенного» варианта китайского производства. Последнее понравилось более всего, но крепление непосредственно самой лампы в арматуре было несколько занижено, буквально на два — три сантиметра, однако «для полного счастья» их и не хватало. Выход нашёл в том, чтобы сделать тоже самое, но по своему. Так как работа имевшегося ЭПРА нареканий не вызывала логично было схему повторить.

Схема принципиальная

Это большая часть данного ЭПРА, дроссель и конденсатор у китайцев сюда не вошли.

Собственно добросовестно срисованная с печатной платы схема. Номинал электронных компонентов, позволяющих это сделать, определялся не только «по внешнему виду», но и при помощи замеров, с предварительным выпаиванием компонентов из платы. На схеме номинал резисторов указан в соответствии с цветовой маркировкой. Только в отношении дросселя позволил себе не разматывать имеющийся для определения количества витков, а замерил сопротивление намотанного провода (1,5 Ом при диаметре 0,4 мм) — сработало.

Первая сборка на монтажной плате. Номиналы компонентов подбирал скрупулёзно, невзирая на габариты и количество, и был вознаграждён — лампочка зажглась с первого раза. Ферритовое кольцо (10 х 6 х 4,5 мм) от энергосберегающей лампочки, его магнитная проницаемость неизвестна, диаметр провода катушек на него намотанных 0,3 мм (без изоляции). Первый пуск в обязательнейшем порядке через лампочку накаливания в 25 Вт. Если она горит а люминесцентная первоначально мигает и тухнет — увеличивайте (постепенно) номинал С4, когда всё заработало и ничего подозрительного обнаружено не было, и убрал лампу накаливания, то уменьшил его номинал до первоначального значения.

В какой-то мере ориентируясь на печатную плату первоисточника, нарисовал печатку под имеющийся подходящий корпус и электронные компоненты.

Протравил платку и собрал схему. Уже предвкушал момент, когда буду доволен собой и рад бытию. Но, схема, собранная на печатной плате отказалась работать. Пришлось вникать и заниматься подбором резисторов и конденсаторов. На момент установки ЭПРА по месту эксплуатации С4 имел ёмкость 3n5, С5 — 7n5, R4 сопротивление 6 Ом, R5 — 8 Ом, R7 — 13 Ом.

Светильник «вписался» не только в дизайн, лампа, поднятая до упора вверх, дала возможность комфортно пользоваться полочкой внутри ниши секретера. Уют в «помещении» наводил Babay.

Как отремонтировать компактную люминесцентную лампу КЛЛ?

Ответ мастера:

Прежде, чем заняться ремонтом компактной люминесцентной лампы, нужно осуществить проверку целостности её деталей. Для начала проверьте нить накала лампы. Перегоревшую нить нужно зашунтировать резистором в 10Ом. Однако после этого лампа будет запускаться с мерцанием в течение нескольких секунд. Нецелесообразно восстанавливать и подсоединять к ЭПРА перегоревшую нить, поскольку лампа непременно сгорит через некоторое время. Единственно верным вариантом будет подвести питание посредством преобразователя блокинг-генератора.

В схеме качественных ЭПРА есть ограничительные резисторы с сопротивлением в несколько Ом, которые снижают бросок напряжения во время включения лампы, играя роль предохранителя. Китайские производители резисторы в лампах не предусматривают.

Слабым местом китайских ЭПРА являются диодные мосты и фильтрующий конденсатор (400В, 4,7мФ). Конденсатор даже чаще транзисторов выходит из строя, так что при возможности его всегда нужно менять на новый. Проверка диодных мостов производится методом прозвонки всех диодов. После обнаружения неисправных диодов, производится их замена. В схемах чаще всего используются 1N4007 диоды. Бывает, что диоды от зарядных устройств для сотовых телефонов тоже подходят в ЭПРА.

Не менее часто ЭПРА выходит из строя из-за неисправности транзисторов генератора. Проверка транзисторов осуществляется после их выпаивания. Причиной необходимости выпаивания являются включенные в цепь транзисторов диоды, которые приводят к неверным показаниям мультиметра во время проверки не выпаянных транзисторов на целостность.

Вышедшие из строя транзисторы меняют на аналогичные изделия серий 13001, 13003. Срок службы и надёжность генератора зависят в большей степени от верного выбора транзисторов. К примеру, в схеме энергосберегающих ламп (от 1 до 9Вт) используются транзисторы 13001ТО-92; серия 13002ТО-92 годится для ламп в 11Вт, а серия 13003ТО-126 – для ламп в 15-20Вт. В лампах от 25 до 40Вт установлены транзисторы 13005ТО-220 серии; серия 13007ТО-200 – в лампах на 40-65Вт и для 85Вт ламп нужны транзисторы 13009ТО-220.

Непременно подлежит проверке на целостность обвязка резисторов вокруг каждого транзистора. Выходит чаще всего из строя резистор, находящейся в цепи базы транзисторов (около 22Ом).

Неприятное глазу мерцание ЛДС вызвано, скорее всего, неисправностью высоковольтного конденсатора, повреждённого высоким напряжением. Этот элемент находится меж нитями накала ЛДС, и его меняют на конденсатор с более значительными параметрами – 2кВ и 3,3нФ, к примеру.

Если после всех проведённых проверок вы пришли к выводу, что неисправность кроется в динисторах, то их целостность можно также проверить мультиметром. Но прежде этого, динисторы нужно выпаять из цепи. Исправный элемент не проводит в любом из направлений. Аналогом установленных в лампах динисторов DB3, является отечественный динистор КН102, который открывается в случае достижения на нём напряжения 30В.

Чтобы вам легче было ориентироваться, ниже приведены технические характеристики динистора DB3DO-35:

В закрытом состоянии его постоянный ток равен 10мкА; максимальное напряжение – 32В. В открытом состоянии максимальное значение допустимого среднего тока равно 0,3А; напряжение 4В при токе 0,2А; и значение импульсного тока – 2А. Самый высокий показатель импульсного не отпирающего напряжения – 5В.

В принципе, особых различий тринисторы и динисторы не имеют. Однако динистор включается тогда, когда меж выводами катода и анода появиться определённое напряжение, соответствующее типу динистора. А вот напряжение включения тринистора может быть снижено специально, если на управляющий электрод тринистора подавать импульсы тока соответствующей величины и длительности, при условии положительной разности потенциалов меж катодом и анодом. У тринистора, в отличие от динистора, есть управляющий электрод.

Если вы обнаружили неисправный динистор, то, скорее всего, неисправным также окажется конденсатор, припаянный к какому-либо выводу динистора. Вышедший из строя конденсатор также указывает на сгоревший динистор. Но не исключена ситуация, что повреждённый динистор станет причиной повреждения всей схемы, которую уже ремонтировать будет бесполезно.

Именно динисторы становятся причиной выбраковки четвёртой части всех ламп. Если лампы стартуют через раз или вовсе не стартуют, то в их схемах динистор становится обычным стабилитроном на 30В. Прогрев паяльником динистора, возвращает ему работоспособность, но ненадолго.

Если у вас под рукой есть U-образная дневная настольная лампа, то её неонку-стартер можно установить вместо испорченного динистора DB3. ЛДС должна запуститься.

Электрическая схема люминесцентного светильника. Подключение и ремонт баластника для люминесцентных ламп

Экономные люминесцентные лампы способны работать только с электронными балластами. Предназначены данные устройства для выпрямления тока. Информации про электронный балласт (схема, ремонт и подключение) имеется очень много. Однако в первую очередь важно изучить устройство прибора.

Модели диодного типа

Модели диодного типа на сегодняшний день считаются бюджетными. В данном случае трансформаторы используются лишь понижающего типа. Некоторые производители транзисторы устанавливают открытого типа. За счет этого процесс понижения частоты в цепи происходит не очень резко. Для стабилизации выходного напряжения применяются два конденсатора. Если рассматривать современные модели балластов, то там имеются динисторы операционного типа. Ранее их заменяли обычными преобразователями.

Двухконтактные модели

Данного типа схема электронного балласта для отличается от прочих моделей тем, что в ней используется регулятор. Таким образом, пользователь способен настраивать параметр выходного напряжения. Трансформаторы используются в устройствах самые различные. Если рассматривать распространенные модели, то там установлены понижающие аналоги. Однако однофазовые конфигурации не уступают им по параметрам.

Всего конденсаторов в цепи у моделей предусмотрено два. Также двухконтактные схемы электронных балластов включают в себя дроссель, который устанавливается за выходными каналами. Транзисторы для моделей подходят лишь емкостные. На рынке они представлены как постоянного, так и переменного типа. Предохранители в устройствах используются редко. Однако если в цепи установлен тиристор для выпрямления тока, то без него не обойтись.

Схема балласта «Эпра» 18 Вт

Данная схема электронного балласта для люминесцентной лампы включает в себя а также две пары конденсаторов. Транзистор для модели предусмотрен лишь один. Отрицательное сопротивление он максимум способен выдерживать на уровне 33 Ом. Для устройств данного типа это считается нормальным. Также схема электронного балласта 18 Вт включает в себя дроссель, который расположен над трансформатором. Динистор для преобразования тока применяется модульного типа. Понижение тактовой частоты происходит при помощи тетрода. Находится данный элемент возле дросселя.

Балласт «Эпра» 2х18 Вт

Указанный электронный балласт 2х18 (схема показана ниже) состоит из выходных триодов, а также понижающего трансформатора. Если говорить про транзистор, то он в данном случае предусмотрен открытого типа. Всего конденсаторов в цепи имеется два. Еще у схемы электронных балластов «Эпра» 18 Вт есть дроссель, который располагается под трансформатором.

Конденсаторы при этом стандартно устанавливаются возле каналов. Процесс преобразования осуществляется через понижение тактовой частоты устройства. Стабильность напряжения в данном случае обеспечивается благодаря качественному динистору. Всего каналов у модели имеется два.

Схема балласта «Эпра» 4х18 Вт

Этот электронный балласт 4х18 (схема показана ниже) включает в себя конденсаторы инвертирующего типа. Емкость их составляет ровно 5 пФ. В данном случае параметр отрицательного сопротивления в электронных балластах доходит до 40 Ом. Также важно упомянуть о том, что дроссель в представленной конфигурации расположен под динистором. Транзистор у этой модели имеется один. Трансформатор для выпрямления тока применяется понижающего типа. Перегрузки он способен от сети выдерживать большие. Однако предохранитель в цепи все-таки установлен.

Балласт Navigator

Электронный балласт Navigator (схема показана ниже) включает в себя однопереходный транзистор. Также отличие этой модели кроется в наличии специального регулятора. С его помощью пользователь сможет настраивать параметр выходного напряжения. Если говорить про трансформатор, то он в цепи предусмотрен понижающего типа. Расположен он возле дросселя и фиксируется на пластине. Резистор для этой модели подобран емкостного типа.

В данном случае конденсаторов имеется два. Первый из них расположен возле трансформатора. Предельная емкость его равняется 5 пФ. Второй конденсатор в цепи располагается под транзистором. Емкость его равняется целых 7 пФ, а отрицательное сопротивление максимум он может выдерживать на уровне 40 Ом. Предохранитель в данных электронных балластах не используется.

Схема электронного балласта на транзисторах EN13003A

Схема электронного балласта для люминесцентной лампы с транзисторами EN13003A является на сегодняшний день довольно сильно распространенной. Выпускаются модели, как правило, без регуляторов и относятся к классу бюджетных приборов. Однако прослужить устройства способны долго, и предохранители у них имеются. Если говорить про трансформаторы, то они подходят только понижающего типа.

Устанавливается транзистор в цепи возле дросселя. Система защиты у таких моделей в основном используется стандартная. Контакты приборов защищены динисторами. Также схема электронного балласта на 13003 включает в себя конденсаторы, которые часто устанавливаются с емкостью около 5 пФ.

Использование понижающих трансформаторов

Схема электронного балласта для люминесцентной лампы с понижающими трансформаторами часто включает в себя регуляторы напряжения. В данном случае транзисторы используются, как правило, открытого типа. Многими специалистами они ценятся за высокую проводимость тока. Однако для нормальной работы устройства очень важен качественный динистор.

Для понижающих трансформаторов часто используют операционные аналоги. В первую очередь они ценятся за свою компактность, а для электронных балластов это является существенным преимуществом. Дополнительно они отличаются пониженной чувствительностью, и небольшие сбои в сети для них нестрашны.

Применение векторных транзисторов

Векторные транзисторы в электронных балластах применяются очень редко. Однако в современных моделях они все-таки встречаются. Если говорить про характеристики компонентов, то важно отметить, что отрицательное сопротивление они способы держать на уровне 40 Ом. Однако с перегрузками они справляются довольно плохо. В данном случае большую роль играет параметр выходного напряжения.

Если говорить про транзисторы, то для указанных трансформаторов они подходят больше ортогонального типа. Стоят они на рынке довольно дорого, однако расход электроэнергии у моделей крайне низок. В данном случае модели с векторными трансформаторами по компактности значительно проигрывают конкурентам с понижающими конфигурациями.

Схема с интегральным котроллером

Электронный балласт для люминесцентных ламп с интегральным контроллером довольно прост. В данном случае трансформаторы применяются понижающего типа. Непосредственно конденсаторов в системе имеется два. Для понижения предельной частоты у модели имеется динистор. Транзистор используется в электронном балласте операционного типа. Отрицательное сопротивление он способен выдерживать не менее 40 Ом. Выходные триоды в моделях данного типа практически никогда не используются. Однако предохранители устанавливаются, и при сбоях в сети они помогают сильно.

Применение низкочастотных триггеров

Триггер на электронный балласт для люминесцентных ламп устанавливается в том случае, когда отрицательное сопротивление в цепи превышает 60 Ом. Нагрузку с трансформатора он снимает очень хорошо. Предохранители при этом устанавливаются очень редко. Трансформаторы для моделей этого типа используются лишь векторные. В данном случае понижающие аналоги неспособны справляться с резкими скачками предельной тактовой частоты.

Непосредственно динисторы в моделях устанавливаются возле дросселей. По компактности электронные балласты довольно сильно отличаются. В данном случае многое зависит от используемых компонентов устройства. Если говорить про модели с регуляторами, то места они требуют очень много. Также они способны работать в электронных балластах только на два конденсатора.

Модели без регуляторов очень компактны, однако транзисторы для них могут использоваться лишь ортогонального типа. Отличаются они хорошей проводимостью. Однако следует учитывать, что данные электронные балласты на рынке покупателю обойдутся недешево.

Схема принципиальная

Это большая часть данного ЭПРА, дроссель и конденсатор у китайцев сюда не вошли.

Для чего нужен балласт?

Для первоначального поджига (пуска) разряда в лампе в электромагнитных устройствах дополнительно используется пусковое устройство – стартер. В электронном варианте балластника эта функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином – электронный пускорегулирующий аппарат (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп обусловлено следующими достоинствами:

эти аппараты компактны, имеют небольшой вес;
лампы включаются быстро, но при этом плавно;
отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
снижением тепловых потерь;
электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
наличие нескольких, проверенных видов защиты, которые повышают безопасность использования и продлевают срок службы.

Схемы электронных балластов для люминесцентных ламп

Люминесцентная лампа, С1 и С2 – конденсаторы

Ремонт ЭПРА

для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
далее производится визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
в случае обнаружения характерного почернения детали или платы ремонт производится с помощью замены на исправный элемент. Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Люминесцентные лампы T8

Как изготовить светильник своими руками?

Сделать простейший светильник из двух ламп можно следующим образом:

выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под данную мощность. На маркировке должно быть обозначение 2 х 36;
подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
патроны необходимо закрепить на корпусе;
место установки ЭПРА выбирают из соображения минимизации нагрева от работающих ламп;
патроны подключаются к цоколям ЛДС;
для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
светильник закрепляется на потолке и подключается к сети питания 220 В.

Разновидности и принцип функционирования

По целевому назначению встречаются следующие виды ЭПРА:

для линейных ламп;
балласт, встроенный в конструкцию компактных люминесцентных источников света.

Схема подключения, запуск

Схема будет выглядеть следующим образом:

Определение поломки и ремонтные работы

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Как проверить люминесцентную лампу дневного света?

Самым популярным искусственным светом является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе — мультиметром.Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникомм света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроенные спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с двух сторон к двум контактным ножкам, помещенным в диэлектрические пластины.Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры — электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент — дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, соединенное с ЛДС.Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреваются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращает перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

минимальные потери мощности;
малые вес и размер;
отсутствие гула;
температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА — стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает службы лампы и повышает КПД. В режиме свечения напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания.Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов изольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и снижает температуру, сохраняя целостность нити на долгое время.

Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию.

Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки появляется оранжевое свечение, а лампа не загорается, внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

Полном отсутствии включения.
Кратковременных мерцаний лампы с дальней включением.
Продолжительное мерцании без дальнейшего включения.
Гудении.
Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную.Если она загорится, это означает, что дело в лампе. Если нет — следует искать неисправность вике светильника.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются.

Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками.

следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7%.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой.

Переключатель устанавливаетют на измерение сопротивления — минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась).

Целая нить покажет незначительное сопротивление — от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене.Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях.

Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой.Если спиральные нити слабо светятся — пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ.

В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После любого замены нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя Без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

гудение светильника из-за дребезжания пластин;
лампа зажигается нормально, потом темнеет по краям и гаснет;
перегрев ЛДС;
после включения внутри колбы бегают змейки;
сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон.

Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы.

Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание — значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета.Неисправный элемент замены не подлежит ремонту и требует. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, — неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая снижает КПД, высокая — вызовет мерцание. Исправность проверяют мультиметром с помощью функции функции.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такого цели применяемого двухполупериодного выпрямителя с удвоением напряжения.

Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с юридическими лицами заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить службу осветительного оборудования.

люминесцентные светильники

Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить люминесцентную лампу мультиметром

Несмотря на появление светодиодов, люминесцентные светильники неизменным распространенным светом.При его отсутствии появляется необходимость проверить лампу мультиметром.

Люминесцентные лампы

Что учесть при проверке

При рассмотрении особенностей люминесцентной лампы автор не зря взял в кавычки «слово обрыв». Даже если прибор и не «зажигается» и нить не прозванивается, это еще не свидетельство того, что она сгорела и ее следует выбрасывать. Что необходимо проделать?

Зачистить выводы лампы, только аккуратно. Для снятия налета можно использовать спиртосодержащие жидкости, ластик, шкурку (мелкоабразивную). После этого повторить прозвонку.
Дополнительно следует зачистить пластины в механизме ламподержателей. Иногда их нелишне и подогнуть, чтобы обеспечить более плотный и надежный контакт.

Все изложенное справедливо для изделий линейных. А как быть с проверкой люминесцентной компактной лампы? Принцип тот же. Зная спецификация прибора, найти в интернете его электронную схему — не проблема.

Останется только уточнить, где на плате фиксируются выводы, и перед прозвонкой один из них отпаять.

Хотя на этой практике мало кто занимается производством различных материалов, довольно трудно.

Если после постановки в светильник люминесцентная лампа все-таки не загорается, то причину нужно искать в месте (балласт, линия и так далее). Но это уже несколько иная тема.

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на поверхности которой нанесен люминофор тонким слоем. Она заполнена смесью инертного газа с незначительным участием ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали.

Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение излучения люминофорным слоем света в спектре.

Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в дневном свете заглавная буква «Источник» дуговой разряд.Ртутная дуговая лампа высокой очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Это интересно: Как проверить люминесцентную лампу — разбираем по пунктам

Принцип работы

В противоположные стороны встроенные спиральные электроды, напоминающие нить накаливания.Эти электроды припаяны с двух сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Предъявляемые к балластному сопротивлению требования:

минимальные потери мощности;
малые вес и размер;
отсутствие гула;
температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА — стартер тлеющего разряда.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Причины перегорания люминесцентных ламп

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносит слой активного щелочного металла.Разряд между электродами стабилизируется и снижается температура, благодаря этому нить значительно дольше.

Учащённое включение / выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, снабжение чего перегорание.

С чего начинать Проверка работоспособности лампочки мультиметром

При помощи мультиметра нужно проверить обрыв нитей накала. Мультиметр установить в режим прозвонки или измерения сопротивлений на малом пределе.Проверяем спирали с обоих концов трубки.

В режиме прозвонки, при исправных спиралях, будет слышен зуммер. В режиме измерения, на индикаторе мультиметра при исправности будет светиться 5-10 Ом.

Перегорание спирали нити подогрева — это самая распространенная причина отказа светильника дневного света и легко выявляется проверкой мультиметром.

Как протестировать дроссель лампы дневного света мультиметром

Для проверки берем мультиметр в режиме прозвонки или измерения маленького сопротивления и замеряем дроссель.Зуммер или показания индикатора укажут на наличие или отсутствие обрыва провода внутри дросселя.

Проверить изоляцию на пробой изоляции, нужно выставить мультиметр в режиме измерения сопротивления на максимальном пределе. Индикатор мультиметра должен показать обрыв при касании любого из выводов и металлического корпуса.

Прозвонка стартера

Тестирование стартера мультиметром заключается в проверке неоновой лампочки на внутреннее замыкание. Для этого снимаем корпус и мультиметром становимся на один вывод лампы любым щупом.Вторым проводом мультиметра касаемся другого вывода неонки. Мультиметр не должен показать сопротивление.

Испытать работоспособность стартера можно без мультиметра. Вытащить стартер из гнезда без нарушения остальной схемы. Включить питание. Соблюдая осторожность и убедительно в быстрой изоляции инструмента, кратковременно закоротить контакты гнезда стартера. Лампа светильника должна загореться при исправности всех остальных элементов схемы.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации.С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового цвета в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхность колбы и в ее внутренней структуре образуются микротрещины, через которые внутри герметичной полости может попасть воздух. На концах возникает оранжевое свечение, а сам прибор перестает работать.Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды устройств на катодах лампы, изготовленных в виде спирали вольфрамовых нитей накаливания, разогреваемых электрическим током.

Для увеличения срока и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях.

В результате катод перегревается и быстро выходит из строя.Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности.

Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне предоставить собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения.Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за контролируемого износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 500С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
лампа не должна быть сильно почерневшей;
далее конденсатор можно проверить с помощью универсального тестера — мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим пределом измерения сопротивления. При проведении измерений между измерениями сопротивления датчика сопротивления быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если лечнится, причиной болезни является лечение болезни, причиной болезни является стартер.

Как проверить дроссель

Основное регулирование электротока — это предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка осуществляется пусковому устройству.

О неисправности детали свидетельствует:

сильное гудение светильника;
ярким загоранием люминесцентной лампы с последующим угасанием и проявлением темными пятен на ее колбе;
сильный нагрев колбы с момент работы;
наличие мерцания.

Провести проверки дросселя можно и дома, используя мультиметр. Чаще всего повреждения повреждения:

Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
Замыкание 2-ух обмоток. Некоторые модели 2-мя обмотками изолируются от друга, но при нарушении этого условия возникают условия замыкания.О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
Замыкание витков на 1-й обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы дефект ему необходимо знать основные значения мощности и определить ему необходимое сопротивление. Так при показателе сопротивления в 20 ВТ — сопротивление изменяться от 55 до 60 Ом, при 40 Вт — 24-30 Ом, а при 80 Вт — не более 20 Ом.
Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов.При активной или неправильной эксплуатации на их поверхности возникают сколы или трещинки, что негативно скажется на индуктивности.
Металлические части корпуса. Свидетельство этой поломки — нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка произведена в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Утилизация прибора

Видео

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность.Вернуть вторую жизнь такой лампе, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из радио таблицы можно узнать номинальные значенияэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в схем домашних условиях можно, если руководствоваться и следовать предписанным инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь это связано с ее более сложным и наличием дополнительных элементов.

Причина выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Предыдущая
Лампы и светильникиВыбираем варианты подсветки для картин
Следующая
Лампы и светильникиВиды и принцип работы люминесцентной лампы

Поделитесь в соц.сетях:

Источник: https: // isanshop.ru / elektrika / как-проверить-люминесцентную-лампу-мул-тиметром-пошаговая-инструкция.html

Как проверить люминесцентную лампу

Люминесцентные лампы применяются в качестве основного освещения помещений. Неисправность приводит к недостаточной освещенности, отсутствию комфорта. Гул неисправного светильника раздражает.

Мерцание лампы исключает трудовой деятельность, вредно влияет на зрение.

Прежде чем приступить к устранению, необходимо четко уяснить принципы работы и знать проявлений неисправности составных частей конструкции.

Принцип работы

Люминесцентная лампа по принципу действия относится к газоразрядным источником света. Стеклянная трубка заполнена парами ртути и инертным газом. В противоположные концы встроены электроды. Длина лампы может быть разной.

В режиме запуска между дуговой разрядкой, приводит к появлению ультрафиолетового излучения ими. Оно, воздействуя на слой люминофора, заставляет его светиться в видимом человека спектре.

В режиме работы дуговой разрядной эмиссией электронов с нити катода. Светящийся слой может быть разного цвета.

Работает лампа в двух режимах: зажигания и свечения. Обеспечивает эти состояния светильник. Его принципиальная электрическая схема на рисунке 1.

Рисунок 1. Схема работы режима зажигания и свечения

В светильниках нового поколения используется электронный балласт. Лампочка с цоколем g23 имеет компактный размер, драйвер для встроенного питания в корпусе.Они бывают трех видов, но все определенные режимы работы, их четыре:

включения;
Предварительная позиция;
поджига;
горения.

За счет правильно подобранных режимов работы таких устройств продлевают срок службы лампы, имеют высокий КПД. В режиме горения напряжения на электродах в некоторых случаях позволяет работать лампе с перегоревшими спиралями катодов, что невозможно при стандартной схеме включения.

Рисунок 2. Схема подключения электронного балласта.

Перед тем как прозвонить люминесцентную лампу нужно ознакомиться с причинами неисправностей.

Почему перегорают люминесцентные лампы

Поврежденная люминесцентная лампа

Электроды люминесцентной лампы изготавливаются их вольфрамовой нити. Во время возникновения разряда происходит их сильный нагрев, и как следствие быстрое перегорание. Для того, чтобы продлить срок службы вольфрамовой нить покрывают слоем активного щелочного металла.Этим достигается стабилизация тлеющего разряда между электродами, следовательно, не происходит чрезмерного перегрева, целостность электрода сохраняется в течение долгого времени. В результате многократных включений постепенно разрушается, происходит его осыпание. Разряд проходит только через оголенную часть спирали. Точечный нагрев приводит к ее перегоранию. Стандартная схема подключения, которая содержит дроссель и стартер, такую лампу не включит. Трубчатый корпус не должен иметь повреждений.Это главное условие, не дающее преждевременно сгореть лампе.

Выявление неполадок и их устранение

Люминесцентный светильник — сложное устройство. Неисправность любого его элемента может привести к неполадкам в работе.

Они могут проявляться в виде:

полного отсутствия признаков включения;
кратковременных мерцаний лампы с последующим включением;
продолжительного мерцания без включения;
мерцания в режиме горения.

Для проверки люминесцентных ламп и элементов светильника достаточно иметь мультиметр или домашний индикаторный тестер.

Целостность спиралей-электродов

Как прозвонить люминесцентную лампу показано на рисунке 3.

Рис 3. Прозвонка электродов

Для этого использовать можно мультиметром. Пригодна также отвертка с индикатором замыкания цепи.

Для прозвона переключатель мультиметра устанавливаетют в положение измерения сопротивления.Необходимо выбрать наименьший предел измерений (Ώ) или установить переключатель в положение для прозвонок целостности цепи со звуковым сигналом. Измерительные шнуры подключить к выводам электрода. Прозвонить лампу.

Звуковая сигнализация либо показания прибора, отличающиеся от бесконечности, говорят о целостности спирали. Аналогичные действия провести со второй спиралью. Если монитор прибора показал состояние «обрыв» или не включился звуковой сигнал — работоспособность лампы утрачена.

Ее можно попробовать «зажечь» в балластных светильниках.

Для проверки электродов может быть отвертка, с функцией, предусматривающая прозвон цепи. Цепь «1-й вывод электрода — отвертка — тело человека — 2-й вывод электрода» должен прозваниваться, в этом случае загорится светодиодный индикатор, который встроенный в тестер. Проверять надо обе спирали. Отсутствие индикации хотя бы одного электрода говорит о неисправности лампы.

Неисправности в электронном балласте

Внимание! Включать балласт в сеть без нагрузки, прибор может перегореть.

Определить исправность балласта, подключенный к люминесцентному светильнику, можно подключить к его контактам лампочку накаливания мощностью до 60 Ватт. Она должна слабо светиться.

Электронный балласт — сложное радиоэлектронное устройство. Проверка и ремонт электронной схемы осуществляется с использованием специальных приборов, например осциллографа.

Однако самые распространенные неисправности можно устранить без его применения. На рисунке одна из схем балласта.

Рисунок 4. Плата электронного балласта.

Часто выходят из строя предохранитель, выходной конденсатор и транзисторы, они показаны на рисунке.

Чтобы правильно проверить предохранитель его выпаивают из схемы. Определение целостности проводят тестером. Показания прибора должны отличаться от бесконечности.

Рабочее напряжение на электродах с выхода балласта может быть в пределах 500 В. Китайские напряжения устанавливают конденсаторы, имеющий предел производителей номинального уровня, всего 400 В.Отсюда частые неисправности.

Цена транзисторов несоизмеримо меньше цены нового балласта, поэтому есть выгода в том, чтобы попробовать их заменить.

Внимание! Для работы схемы в нормальном режиме номинальное рабочее напряжение конденсатора должно быть 1,2 кВ.

Как проверить дроссель люминесцентного светильника

Как проверить дроссельВажно! О неисправности дросселя можно судить до того, как светильник перестал загораться. После включения внутри колбы начинают бегать «змейки» или сама лампа начинает мигать.

Неисправность дросселя может выражаться в обмотки или межвитковом замыкании.

Определять обрыв нужно мультиметром, экран прибора или стрелка (в зависимости от типа прибора) в режиме измерения сопротивления покажет бесконечность.

При замыкании витков, показания будут близки к «0». Узнать перегоревший дроссель можно по запаху гари, на корпусе появляются коричневые пятна, свидетельствующие о значительном перегреве прибора.

Неисправный дроссель не ремонтируется и подлежит замене.При установке нового следует обращать внимание на маркировку. Она должна соответствовать мощности по применяемым лампам.

Как проверить стартер

О неисправности стартера можно судить по тому, что при подаче напряжения на светильник он мигает, но не загорается.

Если стартер не подключен в схеме светильника, его контакты разомкнуты. Проверить его исправность мультиметром не получится. Можно собрать схему, в которой стартер соединен с лампой накаливания, имеющей мощность 60 Вт. Если стартер исправен, то лампа будет гореть и через промежутки времени будут появляться всплески яркости.

Рисунок 5. Схема проверки стартера.

Как проверить емкость конденсатора тестером

Конденсатор, установленный между проводами источника питания, непосредственно на работоспособность светильника не влияет. Он необходим для компенсации реактивной мощности дросселя.

Отсутствие или неисправность конденсатора приводит к тому, что коэффициент полезного действия всей схемы составляет около 40 — 50%.Это мало.

При исправном конденсаторе КПД стремиться к 90%, сниженное энергопотребление.

Для ламп до 40 Вт номинал конденсатора должен быть в пределах 4,5 мкФ. Снижение приведет к уменьшению КПД, увеличение может привести к миганию.

Проверить исправность конденсатора можно приборами, имеющими такую функцию.

Включение люминесцентной лампы без дросселя

С течением времени люминесцентные лампы даже в самых современных светильниках перегорают. Однако, их работа может быть продлена. В схемах подключения перегоревших ламп без дросселя и стартера используется постоянное напряжение.

Самый простой тип схемы для такого подключения — двухполупериодный выпрямитель с удвоением напряжения. Со временем световой поток ослабнет. Для его восстановления необходимо перевернуть лампу в светильнике (поменять полюса подключения).

Схема подключения перегоревших ламп

Рисунок5. Двухполупериодный выпрямитель-удвоитель.

В момент запуска напряжение на конденсаторах и диодах поднимается до 900 В. На такие номиналы и следует подбирать радиоэлектронные элементы.

Утилизация

Люминесцентные лампы наполнены парами ртути. Их утилизация совместно с бытовыми отходами запрещена. Все юридические лица должны иметь договора на утилизацию с лицензированными организациями.

???? Пройдите тест и проверьте ваши знания

Правая рука — левая нога. Правая рука — правая нога.Нет, я не умею это делать. Знаю как, но только теоретически. Нет, оно считается условно безопасным, если ток переменный Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.). От величины протекающего через тело тока Можно, но только одной рукой. Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.). Это глупость, так делают безграмотные люди. Чтобы опасное напряжение быстро ушло в землю. Чтобы снизить температуру тела. Тест на знание правил электробезопасностиТы абсолютно не знаешь мер безопасности.Все, что тебе можно доверить — вкрутить лампочку и то под наблюдением. Никогда не проводи ремонт электроприборов и розеток самостоятельно.Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки. ПредыдущаяСледующая

Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/lyuminestsentnaya/kak-proverit-na-rabotosposobnost

Проверка исправности лампы дневного света и ее элементов

Лампы этого типа (ЛДС) к классу люминесцентных приборов, использующихся для освещения. Они обладают преимуществом по сравнению с лампами накаливания.

В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе совместно с пускорегулирующей аппаратурой.

Прибор является далеко не безотказным в части испытывающих при его эксплуатации неисправностей. Чтобы устранить неисправные неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу геометрической формы, изготовленную из хрупкого стекла.Ее внутренние стенки покрыты люминофором — способным преобразовывать спектр излучения ультрафиолетовых волн в видимую часть излучения — дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротин, следствием которых может быть попадание в герметичную полость воздуха.

Это приводит к перегоранию ЛДС.

Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивает катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрических током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части — сама лампа, балласт, который может быть либо электромеханическим, либо электронным.Таким образом, причины неисправности работы светильника могут находиться как в схеме, так и в отказе от работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте.Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами.Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При обороне нити накала мультиметр покажет бесконечно большого размера на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции цикла запуска поджига, совместно используемого с ним люминесцентной лампы и поддержания тлеющего разряда в процессе ее работы.

Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц.

Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц.

Электронный балласт можно только вместе с лампой.Схема подключения электронного балласта изображается на корпусе каждого готового изделия.

Проверка на исправность выполняется включением в сетевую розетку и контроль яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС ее, не забывая «путем обесточивать» перед этим схемой. При замене надо использовать только рекомендуемую лампу. Информация о ней на корпусе изделия.В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимое для постоянной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, сопротивление дросселя для переменного тока спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра.Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно либо его исправное состояние при котором измеренное сопротивление его паспортным данным, столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контактах светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет большой профиль.В исходном состоянии контакты разомкнуты. При подаче на выводы стартера в газовой среде дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

имеет меньшее переходное сопротивление, чем уменьшается до этой «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению их формы контактов, в результате которого происходит размыкание.

Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение — произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которому подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.

Источник: https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html

Как проверить люминесцентную лампу. Электропара

Люминесцентные лампы используются в самых различных области.Они долговечны, обладают низким уровнем энергопотребления и отличными источниками. Со временем на концах лампы могут появиться темные пятна, что Уведомление о обнаруженном выгорании вольфрамовой нити. электроды.

Конструкция люминесцентной лампы

Колба люминесцентной лампы заполнена парами газов — аргона и ртути, с внутренней стороны нанесено покрытие из люминофора. С обеих сторон колбы расположены вольфрамовые электроды, покрытые специальной щелочной пастой, Гарантии защиты спирали от перегрева электрического разряда между нитями.

Покрытие вольфрамовых нитей выгорает после длительного использования, особенно в момент запуска — электрический разряд на небольшом участке нити и вызывает его перегрев, поэтому появляются потемнения на краях лампы. Чем дольше эксплуатируется лампа, тем больше нагрузка на лампу в местах электродов. В результате лампа перестает включаться.

Также в лампе имеется стартер, величина для плавного запуск. Выглядит он в виде двух электродов в колбе с неоном, один из электродов является биметаллической пластиной.При включении лампы между электродами появляется электрический разряд, заставляющий пластину изгибаться под воздействием высокой температуры сообщения и замкнуть второй контакт.

После установки электродов до температуры около 1000 градусов биметаллическая пластина начинает остывать, выпрямляется, в результате чего цепь размыкается. Помимо стартера для корректной работы люминесцентной лампы требуется дроссель и конденсатор.

Проверка люминесцентной лампы на исправность

Проверить работоспособность люминесцентной лампы можно мультиметром или тестером (специальной отверткой-индикатором).Для этого нужно установить переключатель в режим прозвона, при котором сопротивление минимально. Далее нужно подвести концы щупа (или отвертку-тестер) к концам цоколя сначала с одной стороны, затем с другой. Если сопротивление небольшое, значит с лампой все в порядке, и она может еще поработать. Если же сопротивление очень большое, значит, случился обрыв цепи и лампа не работает.

Средний срок службы люминесцентных ламп около 10 000 часов. Это все лампы будут работать одинаковый период времени.При номинальном сроке службы в 10 000 часов может случиться так, что некоторые лампы выйдут из строя раньше, а другие будут работать дольше, но в среднем выходит около 10 000 часов на каждую лампу.

На срок службы влияет время непрерывной работы лампы, перепады напряжения в сети, использование стартеров и ПРА ненадлежащегоего качества. Также при эксплуатации следует иметь в виду, что чем меньше включений / выключений, тем дольше будет служить лампа.

ЭПРА для люминесцентных ламп

Люминесцентные лампы уже давно используются в различных служебных, административных, офисных помещениях.Такие светильники продаются в большом разнообразии и отличаются по количеству ламп, виду и мощности. Их использование выгодно с экономической точки зрения недостатка зрения на наличие небольшого точки зрения. Такие лампы не подключаются напрямую к сети питания. Для их работы необходим специальный переходник, который будет сглаживать пульсацию тока и стабилизировать напряжение. Для этих целей используется специальный элемент, который носит название пускорегулирующий аппарат. Он состоит из дросселя, задача которого заключается в сглаживании пульсации, стартера, конденсатора.Стоит отметить, что данный блок уже выводится из продажи, так как на его смену пришла более новая модель — ЭПРА.

ЭПРА для люминесцентных ламп: основные особенности

ЭПРА для люминесцентных ламп Т4, g5 и других моделей, преобразовывает параметры входящего напряжения для их включения и поддержания работы. Представляет собой электронное плато, в конструкцию которого входит несколько электронных элементов. Благодаря компактным размерам и небольшому весу, ЭПРА для современных люминесцентных ламп легко размещается с успехом заменяя конденсатор, дроссель, стартер.

Как использовать люминесцентные лампочки с ЭПРА можно отнести:

Быстрое зажигание и безопасный режим работы.
Снижается уровень акустических шумов.
Повышается их эксплуатационный срок действия.
Отсутствует стробоскопический эффект.
Снижается уровень потребляемой мощности, что в степени экономит электроресурсы.
ЭПРА практически не нагревается по устаревшей модели.
Обеспечивают мягкое и стабильное питание без мерцания, благодаря чему в их учебных заведениях, библиотеках и там, где необходима хорошая освещенность.
Полное управление яркостью излучения ламп.
Устойчивость к перепадам напряжения в сети.

Причины неисправности и ремонт

Несмотря на то, что ЭПРА позволяет исключить неудобства, связанные с работой люминесцентных ламп, поломки такие аппаратуры все же случаются.Прежде чем отправить устройство в мусорный бак, следует осмотреть и проверить элементы схемы на наличие неисправностей. Отремонтировать ЭПРА в некоторых случаях можно собственными силами. Если плата будет под напряжением, то нужно быть очень осторожными.

Видео. Замена ЭПРА

Схема ЭПРА

Прежде чем изучить схему устройства, необходимо понять, что собой представьте люминесцентные лампы. Они состоят из электродов, инертного газа с парами ртути в колбе, люминесцентного покрытия.При этом газы подобраны так, что процесс ионизации не требует больших электрических затрат. Для стабильного свечения необходим тлеющий разряд. Создается он с помощью подачи напряжения определенной величины на электроды.

Схема подключения ЭПРА

Внутри лампы всегда отрицательное сопротивление, именно по этой причине она не может быть подключена к сети 220В. Балласт электронного типа после подключения к сети по выпрямлению тока и подогреву электродов.Настройка напряжения происходит в автоматическом режиме, что в свою очередь позволяет исключить мерцание.

Если вспомнить люминесцентные лампы старого образца, например, ЛВО 4 × 18, то их основным минусом было то, что при работе они издавали звук, что в конечном счете вызывало дискомфорт у людей. С помощью ЭПРА данный недостаток устраняется. С его подключением сможет справиться каждый человек, обладающий схемами знаний о принципах работы электронной аппаратуры.

Схема подключения люминесцентных ламп

ЭПРА подключается с одной стороны к осветительному элементу, а с другой стороны к источнику питания. Включение выполняется с учетом полярности проводов. Если будут подключаться две лампы, то есть метод параллельного соединения. Лампа начинает функционировать благодаря лампе таких выбросов, как: прогревание электродов, появление лампы благодаря высоковольтному импульсному напряжению и стабильному горению за счет постоянной подачи небольшой величины.

Видео. Подключение ЭПРА на 4 лампы

Определение поломки

Если имеются какие-либо недостатки в работе ламп, например, мерцание, то необходимо сделать ремонт.Но изначально нужно определить, что конкретно сломалось — осветительный элемент или же балласт. Работоспособность ЭПРА проверяется путем удаления линейной лампочки, электроды замыкаются, после чего присоединяется стандартная лампочка накаливания. Если она загорелась, то неисправен пускорегулирующий аппарат. В другом случае проверка нужно выполнить внутренней части балласта. Для ремонта балласта потребуется паяльник и соответствующие умения. Также нужно проверить на исправность диоды и конденсатор.

ЭПРА и ЭмПРА. Что это, чем отличаются. Пускорегулирующий аппарат

Для начала расшифруем аббревиатуры ЭмПРА и ЭПРА . А дальше разберемся в их устройстве, принципы действия, а также преимущества и недостатки. Надеюсь статья будет вам полезна.

ПРА — пускорегулирующий аппарат, преимущественно для запуска и стабильной работы люминесцентных ламп.

ЭПРА . Это электронный пускорегулирующий аппарат.Состоит из электронных компонентов, имеет относительно небольшие габариты и вес. Схема подключения значительно проще.

ЭмПРА . Электромагнитный пускорегулирующий аппарат. Состоит из дросселя и стартера. В некоторых случаях ставится конденсатор для уменьшения реактивных потерь.

Аппарат эмпра обеспечивает стабильность работы и защиту от перепадов напряжения, за что отвечает дроссель. За запуск осветительной установки отвечает стартер, который продуцирует тлеющий разряд для первичного пробоя газа или вакуума внутри колбы.Относительно тяжелее электронного устройства за счет сердечника, а также довольно громоздкий.

Без пусковой аппаратуры работа люминесцентных ламп невозможна, так как пусковой ток должен быть в 1,5-3 раза выше номинального. Конструкцию ЭмПРА использовали повсеместно до изобретения ЭПРА, уже полностью построенную на электронных схемах, более безопасную, устранив недостатки предшественника.

Сравнение ЭПРА и ЭмПРА устройств

ЭПРА нужно всего половина секунды, чтобы привести лампу в рабочее состояние на полной мощности.Также идет ровный поток света, особенно на аналоговых микросхемах, мерцание исключено. Частота работы аппарата на переменном токе около 50 000 герц. Это значительный показатель, поскольку Электромагнитная аппаратура выдает лишь стандартные 50 герц бытовой сети.

Помимо всего этого, у ламп с ЭПРА срок службы выше в два раза, в зависимости от производителя может даже и в 4 раза. По опыту использования электронной аппаратуры, могу сказать, что их просто подключить и просты в эксплуатации.

Достаточно только заменять лампочки. К тому же если лампочки перегорают в светильниках с электромагнитным напряжением, напряжение не отключается, а продолжает поступать к цоколю. Энергопотребление незначительно но продолжается, плюс реактивные потери.

Светильники с ЭПРА также совершенно бесшумны при работе, а в электромагнитные со временем дроссели могут издавать фоновый гул, вызывающий дискомфорт и провоцирую более быструю утомляемость находящимся в помещении.

Безопасность, сфера применения и типы запуска

Также это потенциальную опасность, что при замене лампочки вы или электрик можете получить разряд тока, если хотя бы случайно коснетесь цоколя лампы, металлического корпуса (если есть утечка) и так далее.

Ещё одна отличительная особенность и преимущество от ЭмПРа в том, что он может подключаться к источнику постоянного тока, то есть от аккумулятору. Потому что оно широко используется в охранных системах и аварийном освещении. То есть сфера применения электронных аппаратов гораздо шире, и они используются даже на важных объектах 1 категории электроснабжения.

По принципу запуска ЭПРА разделяется на — холодный и теплый пуск. Устройство с теплым пуском сперва подает сигнал на электроды лампы для разогрева. При достижении требуемой для запуска температуры, она загорается. На весь процесс уходят миллисекунды. Аппараты теплого пуска в 3-4 раза дольше. Поэтому при этом выборе тоже неплохо бы запомнить и учесть.

Преимущества электронного аппарата

Резюмируем вышесказанное. Воспользуйтесь преимуществом ЭПРА можно ответить на следующее:

Оптимальное, близкое к естественному освещению для глаз за счет стабилизированного потока света;
Свет без мерцания.Что важно для офисов и домашних помещений, в которых проводите по нескольку часов;
Срок службы. Повышается за счет прогрева электродов люминесцентной лампы;
Экономия энергии до 30%. Это обеспечивает более высокими КПД и меньшими реактивными потерями. Электромагнитные дроссели в этом плане сильно проигрывают;
Исключение перепадов напряжения. И как следствие, преждевременных перегораний, которые отключают системы диагностики неисправностей.
Безопасность и бесшумность;
Долговечность.Благодаря тепловому режиму пуска и контролю подачи питания на лампы;
Работа от переменного и постоянного тока;
Обеспечение защиты от короткого замыкания. А также потенциально защищает от дифференциальных токов (утечки), так как напряжение не поступает на перегоревший элемент.
Компактность и небольшой вес. Светильники с ЭмПРа обычно делают довольно большими и просторными, чтобы установить на каждую лампу по дросселю и стартерам. Вы наверное и сами видели эти квадратные «махины» в учебных заведениях и ТЦ.

Минусы ЭПРА:

Поэтому и по сей день монтажники предпочитают дроссели, которые стоят в 3 раза дешевле. Но есть и столько же положительных отзывов. Кроме того, электронные аппараты относительно ЭмПРА стоят значительно дороже.Этот недостаток в большей степени и влияет на выбор.

В любом случае, что предпочесть — решать только вам. Лично я рекомендую вам потратить чуть больше и выбрать ЭПРА с теплым пуском от существующих производителей. Эти затраты окупят себя.

Если есть желание увидеть наглядно тесты, то предлагаю вам посмотреть короткое видео на 3 минуты:

Источник: уникальная статья на нашем сайте electric220.ru.

Схема электрическая принципиальная etl 236 электронного балласта.Эпра для лампы своими руками. Эпра для компактных лдс

Люминесцентная лампа (ЛЛ) представляет собой стеклянную трубку, заполненную инертным газом (Ar, Ne, Kr) с добавлением небольшого количества ртути. На концах имеются металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникает тлеющего разряда и появления электрического тока в цепи. Свечение газового разряда бледно-голубого оттенка, в видимом световом диапазоне очень слабое.

Но в результате электрического разряда большая часть энергии переходит в невидимый, ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия) вызывают свечение в видимой области. Меняя химический состав люминофора, получить различные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампы иного цвета. Изобретение и массовый выпуск люминесцентных ламп — это шаг вперед по сравнению с малоэффективными лампами накаливания.

Для чего нужен балласт?

в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того, чтобы электроды люминесцентной лампы не вышли из строя от перегрева, включается дополнительная нагрузка, так называемый балластник. Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины.В электронных балластниках (электронном балласте) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Для первоначального поджига (пуска) разряда в лампе в электромагнитных обычно используется пусковое устройство — стартер. В одном варианте балластника функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином — электронный пускорегулирующий (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп стимулирует достоинства:

эти аппараты компактны, имеют небольшой вес;
лампы включаются быстро, но при этом плавно;
отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
снижением тепловых потерь;
электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
наличие нескольких проверенных видов защиты, повышающих безопасность и продлевающих срок службы.

Схемы электронных балластов для люминесцентных ламп

ЭПРА — это электронная плата, начиненная электронными компонентами. Принципиальная схема включения (Рис. 1) и один из вариантов схемы балласта (Рис. 2) приведен на рисунках.

Люминесцентная лампа, С1 и С2 — конденсаторы

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4 – VD7 и далее фильтруется конденсатором C1.После подачи напряжения начинается зарядка конденсатора С4. При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и близки по величине (45–50 кГц). Режим резонанса необходимой для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигает величины пуска, лампа зажигается. При этом снижается регулируемая частота генератора и напряжения, а дроссель ограничивает ток.

Ремонт ЭПРА

В случае возможности быстрой замены вышедшего из строя ЭПРА можно попытаться отремонтировать балластник самостоятельно. Для этого выбираем следующую последовательность действий для устранения неисправности:

для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
производит визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
в случае обнаружения характерного почернения детали или платы ремонт производится с помощью на исправный элемент.Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Сравнительно недавно познакомленные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания — Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM мощностью 21 ватт. Следует отметить, что в этой инновационной технологии занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достичь цены на ЛДС, стоимость которых остается неизменной.

Люминесцентные лампы T8

Как изготовить светильник своими руками?

Сделать простейший светильник из двух ламп можно следующим образом:

выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под мощность. На маркировке должно быть обозначение 2 х 36;
подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
патроны необходимо закрепить на корпусе;
место установки ЭПРА выбирают из соображений минимизации системы от работающих ламп;
патроны подключаются к цоколям ЛДС;
для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
светильник закрепляется на потолке и подключается к сети питания 220 В.

Балласт для газоразрядной лампы (люминесцентные источники света) использование с целью обеспечения нормальных условий работы. Другое название — пускорегулирующий аппарат (ПРА). Существует два варианта: электромагнитный и электронный. Первый из них отличается рядом недостатков, например, шум, эффект мерцания люминесцентной лампы.

Второй вид балласта исключает многие минусы в работе источника света группы, поэтому и более популярен. Но поломки в таких приборах тоже случаются.Прежде чем выбрасывать, рекомендуется проверить элементы схемы балласта на наличие неисправностей. Вполне реально выполнить ремонт ЭПРА.

Разновидности и принцип функционирования

Главная функция ЭПРА заключается в преобразовании переменного тока в постоянный. По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором. Один из плюсов таких приборов — компактность и, соответственно, небольшой вес, упрощающий работу люминесцентных источников света. А еще ЭПРА не создает шум при работе.

Балласт электронного типа после подключения к источнику питания обеспечивает выпрямление тока и подогрев электродов. Чтобы люминесцентная лампа зажглась, напряглось напряжение. Настройка тока происходит в автоматическом режиме, что реализуется посредством специального регулятора.

Такая возможность исключает вероятность появления мерцания. Последний этап — происходит высоковольтный импульс. Поджиг люминесцентной лампы осуществляется за 1,7 с.Если при запуске источника света имеет место сбой, накала моментально выходит из строя (перегорает). Тогда можно попытаться сделать ремонт своими руками, для чего требуется вскрыть корпус. Схема электронного балласта выглядит так:

Основные элементы ЭПРА люминесцентной лампы: фильтры; непосредственно сам выпрямитель; преобразователь; дроссель. Схема обеспечивает еще защиту от скачков напряжения питающего, что исключает необходимость ремонта по данной причине. А, кроме того, балласт для газоразрядных ламп реализует функцию коррекции коэффициента мощности.

По целевому назначению следующие следующие виды ЭПРА:

для линейных ламп;
балласт, встроенный в конструкцию компактных люминесцентных источников света.

ЭПРА для люминесцентных ламп подразделяются на группу, отличные по функциональности: аналоговые; цифровые; стандартные.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой — к осветительному элементу.Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема выглядеть будет следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что также продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется с постоянной постоянной небольшой величиной.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе.Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подключается обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает использование навыков владения паяльником.

Если с предохранителем все в порядке, следует проверить на исправность конденсатор и диоды, которые в непосредственном приближении к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно в случае возникновения стоимости отдельных элементов выше ожидаемого уровня предела или при наличии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае проведения сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено, мерцание источника света или он вообще не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Занятий, с достаточным световым потоком и в тоже время экономичного, подвигло, можно даже сказать, на некоторые искания и пробу вариантов.Сначала использовал обычную небольшую лампу прищепку, поменял её на маленький настольный люминесцентный светильник, затем был 18 ваттный люминесцентный светильник «потолочно — настенного» варианта китайского производства. Последнее понравилось более всего, но крепление непосредственно самой лампы в арматуре было несколько занижено, на два — три сантиметра, однако «для полного счастья» их и не хватало. Выход нашёл в том, чтобы сделать тоже самое, но по своему. Так как работа имевшегося ЭПРА нареканий не вызывала логично было схему повторить.

Схема принципиальная

Это большая часть данного ЭПРА, дроссель и конденсатор у китайцев сюда не вошли.

Собственно добросовестно срисованная с печатной платы схема. Номинал электронных компонентов, позволяющих это сделать, определялся не только «по внешнему виду», но и при помощи замеров, с предварительным выпаиванием компонентов из платы. По схеме номинал резисторов указан в соответствии с цветовой маркировкой. Только в отношении дросселя позволил себе не разматывать имеющееся для определения количества витков сопротивление намотанного провода (1,5 Ом при диаметре 0,4 мм) — сработало.

Первая сборка на монтажной плате. Номиналы компонентов подбирал скрупулёзно, невзирая на габариты и количество, и был вознаграждён — лампочка зажглась с первого раза. Ферритовое кольцо (10 х 6 х 4,5 мм) от энергосберегающей лампочки, его магнитная проницаемость неизвестна, диаметр провода катушек на намотанных 0,3 мм (без изоляции). Первый пуск в обязательнейшем порядке через лампочку накаливания в 25 Вт. Если она горит а люминесцентная мигает и тухнет — увеличивайте (постепенно) номинал С4, когда всё заработало и ничего подозрительного обнаружено не было, и убрал лампу накаливания, то уменьшил его номинал до первоначального значения.

В какой-то мереруясь на печатную плату первоисточника, нарисовал печатку под имеющийся подходящий корпус и электронные компоненты.

Протравил платку и собрал схему. Уже предвкушал момент, когда буду доволен собой и рад бытию. Но, схема, собранная на печатной плате отказалась работать. Пришлось вникать и заниматься подбором резисторов и конденсаторов. На момент установки ЭПРА по месту эксплуатации С4 имел ёмкость 3n5, С5 — 7n5, сопротивление R4 6 Ом, R5 — 8 Ом, R7 — 13 Ом.

Светильник «вписался» не только в дизайн, лампа, поднятая до упора вверх, дала возможность комфортно пользоваться полочкой ниши секретера. Уют в «помещении» наводил Бабая.

Как отремонтировать компактную люминесцентную лампу КЛЛ?

Ответ мастера:

Прежде, чем заняться ремонтом компактной люминесцентной лампы, нужно провести проверку целостности её деталей. Для начала проверьте нить накала лампы. Перегоревшую нить нужно зашунтировать резистором в 10Ом.Однако после этого лампа будет запускаться с мерцанием в течение нескольких секунд. Нецелесообразно восстанавливать и подключать к ЭПРАгоревшую нить, лампа непременно сгорит через некоторое время. Единственно верным преимуществом будет подвести питание посредством преобразователя блокинг-генератора.

В схеме качественных ЭПРА есть ограничительные резисторы с сопротивлением в несколько Ом, которые снижают бросок во время включения лампы, играет роль предохранителя.Китайские производители резисторы в лампах не предусматривают.

Слабым местом китайских ЭПРА являются диодные мосты ирующий конденсатор (400В, 4,7мФ). Конденсатор даже чаще транзисторов выходит из строя, так что при возможности его всегда нужно менять на новый. Проверка диодных мостов производится методом прозвонки всех диодов. После неисправных диодов, производится их замена. В схемах чаще всего используются 1N4007 диоды. Бывает, что диоды от зарядных устройств для сотовых телефонов тоже подходят в ЭПРА.

Не менее часто ЭПРА выходит из строя из-за неисправности транзисторов генератора. Проверка транзисторов осуществляется после их выпаивания. Причина необходимости выпаивания включенных в цепь транзисторов диоды, которые приводят к неверным показаниям мультиметра во время проверки не выпаянных транзисторов на целостность.

Вышедшие из строя транзисторы меняют аналогичные изделия серий 13001, 13003. Срок службы и надёжность генератора зависит в большей степени от верного выбора транзисторов.К примеру, в схеме энергосберегающих ламп (от 1 до 9Вт) используются транзисторы 13001ТО-92; серия 13002ТО-92 годится для ламп в 11Вт, а серия 13003ТО-126 — для ламп в 15-20Вт. В лампах от 25 до 40Вт установлены транзисторы 13005ТО-220 серии; серия 13007ТО-200 — в лампах на 40-65Вт и для 85Вт ламп нужны транзисторы 13009ТО-220.

Непременно подлежит проверке на целостность обвязки резисторов вокруг каждого транзистора. Выходит чаще всего из строя резистор, находящейся в цепи базы транзисторов (около 22Ом).

Неприятное глазу мерцание ЛДС вызвано, скорее всего, неисправностью высоковольтного конденсатора, повреждённого высоким напряжением. Этот элемент находится между нитями накала ЛДС, и его меняют на конденсатор с более значительными — 2кВ и 3,3нФ, к примеру.

Если после всех проведенных проверок вы пришли к выводу, что неисправность является в динисторах, то их целостность можно также проверить мультиметром. Но прежде этого, динисторы нужно выпаять из цепи. Исправный элемент не проводит в любом из направлений.Аналогом в лампах динисторов DB3, является отечественный динистор КН102, который открывается в случае достижения на нём напряжения 30В.

, чтобы вам легче было ориентироваться, ниже приведены технические характеристики динистора DB3DO-35:

В закрытом состоянии его постоянный ток равен 10мкА; максимальное напряжение — 32В. В открытом состоянии максимального значения допустимого среднего тока равно 0,3А; напряжение 4В при токе 0,2А; и значение импульсного тока — 2А.Самый высокий показатель импульсного не отпирающего напряжения — 5В.

В принципе, особые разные тринисторы и динисторы не имеют. Однако динистор включается тогда, когда внутренний вывод происходит катода и анода появляется определенное напряжение, соответствующий типу динистора. А вот напряжение включения тринистора может быть снижено специально, если на управляющий электрод тринистора подавать импульсы тока величины и длительности, при условии положительной разности потенциалов между катодом и анодом.У тринистора, в отличие от динистора, есть управляющий электрод.

Если вы обнаружите неисправный динистор, скорее всего, неисправным также конденсатор, припаянный к какому-либо выводу динистора. Вышедший из строя конденсатор также указывает на сгоревший динистор. Это повреждение поврежденной динистор является повреждением всей схемы.

Именно динисторы становятся причиной выбраковки четвёртой части всех ламп.Если лампы стартуют через раз или вовсе не стартуют, то в их схемах динистор становится обычным стабилитроном на 30В. Прогрев паяльником динистора, возвращает ему работоспособность, но ненадолго.

Если у вас под рукой есть U-образная дневная настольная лампа, то ее неонку-стартер можно установить вместо испорченного динистора DB3. ЛДС должна запуститься.

Схема эпра для люминесцентных ламп

Люминесцентные лампы не могут работать напрямую от сети 220В.Для их розжига нужно создать импульс высокого напряжения, а перед этим прогреть их спирали. Для этого используют пускорегулирующие аппараты. Они бывают двух типов — электромагнитные и электронные. В этой статье мы рассмотрим ЭПРА для люминесцентных ламп, что кто такое и как они работают.

Из чего состоит люминесцентная лампа и для чего нужен балласт?

Люминесцентная лампа этот газоразрядный источник света. Он состоит из колбы трубчатой формы наполненной парами ртути.По краям колбы расположены спирали. Соответственно на каждом краю колбы контактов пара контактов — это выводы спирали.

Работа такой лампы в основе люминесценции газов при протекании через него электрического тока. Но ток просто так между двумя металлическими спиралями (электродами) просто так не потечет. Для этого должен произойти разряд между ними, такой разряд называется тлеющим. Для этого спирали сначала разогревают, пропуская через них ток высокого напряжения, а после этого между ними ток высокого напряжения, 600 и более вольт.Разогретые спирали начинают эмитировать электроны и под высоким напряжением образуется разряд.

Если не вдаваться в подробности — то описание процесса достаточно для постановки задачи для источника питания таких ламп, он должен:

1. Разогреть спирали;

2. Сформировать зажигающий импульс;

3. Поддерживать напряжение и ток на достаточном уровне для работы лампы.

Интересно: Компактные люминесцентные лампы, которые чаще называют «энергосберегающими», аналогичными требованиями для их работы.Единственное отличие состоит в том, что их габариты значительно увеличены благодаря особой форме, по сути это такая же трубчатая колба, на форма не линейная, а закрученная в спиралевидную.

Устройство для питания люминесцентных ламп называется пускорегулирующим аппаратом (сокращенно ПРА), а в народе просто — балластом.

Различают два вида балласта:

1. Электромагнитный (ЭмПРА) — состоит из дросселя и стартера. Его преимущества — простота, низкий коэффициент мощности, гудение, стробоскопический эффект, низкий КПД, пульсация светового потока, помехи в электросети при его работе, низкий коэффициент мощности.Ниже вы видите его схему и внешний вид.

2. Электронные (ЭПРА) — современный источник питания для люминесцентных ламп, он представляет собой плату, на которой расположен высокочастотный преобразователь. Лишен всех перечисленных выше недостатков, благодаря чему лампы выдают больший световой поток и срок службы.

Схема ЭПРА

Типовой электронный балласт состоит из таких узлов:

2.Высокочастотный генератор выполненный на ШИМ-контроллеры (в дорогих моделях) или на авто генератор по схеме с полумостовым (чаще всего) преобразователем.

3. Пусковой пороговый элемент (обычно DB3 с пороговым напряжением 30В).

4. Разжигающей силовой LC-цепи.

Типовая схема изображена ниже, рассмотрим каждый из её узлов:

Переменное напряжение поступает на диодный мост, где выпрямляется и сглаживается фильтрующим конденсатором.В нормальном до моста устанавливают предохранитель и фильтр электромагнитных помех. Но в большинстве китайских ЭПРА нет фильтров, а ёмкость сглаживающего конденсатора ниже необходимой, от чего бывают проблемы с поджигом и работой светильника.

Совет: если вы ремонтируете ЭПРА, то прочтите статью «Как проверить диодный мост» на нашем сайте.

После этого напряжения поступает на автогенератор. Из названия понятно, что автогенератор — это схема, которая самостоятельно генерирует колебания.В этом случае она выполнена на одном или двух транзисторах, в зависимости от мощности. Транзисторы подключены к трансформатору с тремя обмотками. Обычно используются транзисторы типа MJE 13003 или MJE 13001 и лампы, в зависимости от мощности.

Хоть и этот элемент называется трансформатором, но выглядит он не привычно — это ферритовое кольцо, на котором намотано три обмотки, по несколько витков каждую. Две из них управляющие, в каждой по два витка, а одна — рабочая с 9 витками.Управляющие обмотки импульсами включения и выключения транзисторов, соединены одним из концов с их базами.

Так как они намотаны в противофазе (начала обмоток помечены точками, обратите внимание на схему), то импульссы управления противоположны друг другу. Поэтому транзисторы открываются по очереди, если их одновременно открыть, то они просто замкнут выход диодного моста и что-нибудь из этого сгорит. Рабочая обмотка одни концом подключена к точке между транзисторами, а вторым к рабочим лампам дросселю и конденсатору, через нее происходит питание.

При протекании тока в одной из обмоток в двух других наводится ЭДС полярности, которое приводит к переключателям транзисторов. Автогенератор настроен на частоту выше звукового диапазона, то есть выше 20 кГц. Именно этот элемент является преобразователем постоянного тока в ток переменой частоты.

Для запуска генератора установлен динистор, он включает схему после того как напряжение на нем достигнет определенного значения. Обычно устанавливают динистор DB3, который открывается в диапазоне напряжений около 30В.Время, через которое он откроется, задается RC-цепью.

Более продвинутые варианты ЭПРА, строятся не по автогенераторной схеме, а на базе ШИМ-контроллеров. Они имеют более устойчивые характеристики. Однако, за более чем пять лет занятий электроникой мне не разу не попался такой ЭПРА, все с этим работали, были автогенераторными.

Выше неоднократно упоминалось о LC цепи. Это дроссель, установленный последовательно со спиралью, и конденсатор, установленный параллельный лампе.По этой цепи сначала протекает ток, прогревающий спирали, а затем импульс высокого напряжения на конденсаторе её зажигающий. Дроссель выполняется на Ш-образном ферритовом сердечнике.

Эти элементы подбираются так, чтобы при рабочей частоте они входили в резонанс. Так как дроссель и конденсатор установлены на этой частоте резонанс напряжений.

При резонансе напряжений на индуктивности и ёмкости начинает расти напряжение в идеализированных теоретических примерах до бесконечно большого значения, при этом ток потребляется крайне малый.

В результате мы имеем подобранные по частотам генератор и резонансный контур. По причине роста напряжения на конденсаторе происходит зажигание лампы.

Ниже представлен другой вариант схемы, как вы можете убедиться — все в принципе аналогично.

Благодаря высокой рабочей частоте удаётся достичь малых габаритов трансформатора и дросселя.

Для закрепления пройденной информации рассмотрим реальную плату ЭПРА, на картинке выделены основные узлы описанные выше:

А это плата от энергосберегающей лампы:

Заключение

Электронный балласт улучшает процесс розжига ламп и работает без пульсаций и шума.Его схема не очень сложна и на её базе можно построить маломощный блок питания. Поэтому электронные балласты от сгоревших энергосберегаек — это отличный источник радиодеталей.

Люминесцентные лампы с электромагнитным пускорегулирующим аппаратом использовать в производственных и бытовых помещениях. Дело в том, что у них сильные пульсации, и возможно появление стробоскопического эффекта, то есть, если они будут установлены в токарной мастерской, с частым вращением шпинделя токарного станка и другим оборудованием — вам может казаться, что он неподвижен, что может вызвать травмы .С электронным балластом такого не произойдет.

Схема эпра для люминесцентных ламп

Лампы дневного света (ЛДС) в виде длинной трубки давно применяются как в быту, так и в офисах. Главное их преимущество, по сравнению с лампами накаливания, — большая светоотдача, долговечность и экономия электроэнергии.

В старых светильниках применяли тяжелые дроссели и стартеры, они долго и с миганием зажигали лампы, работали ненадежно, гудели, а лампы мигали. На смену им пришли электронные балласты.Они легче по весу, мгновенно зажигают лампу, не гудят, работают в широком диапазоне питающих напряжений, не мигают, так как работают на больших частотах, и по стоимости приблизились к светильникам с тяжелыми делями.

Фото. Внешний вид светильника

Внешний вид такого светильника китайского производства типа DL-3011 для ЛДС мощностью 36 Вт показано на фото . Его номинальное питающее напряжение 220… 240 В / 50 Гц, но при испытаниях продемонстрировало работоспособность в диапазоне напряжений 100… 240 Б.Сам электронный блок питания (балласт) помещается внутри светильника в пластмассовой коробке. Он смонтирован на монтажной плате размерами 107х27 мм ( рис.1 ).

Рис 1. Электронный ПРА

Принципиальная схема ЭПРА нарисована по монтажной плате и на рис.2 Все элементы на ней обозначены так же, как и на монтажной плате.

Рис 2. Принципиальная схема ЭПРА

Вначале вспомним принцип зажигания люминесцентных ламп, в том числе и при применении электронных балластов.Для этого выполнить два условия: первое — разогреть обе ее нити накала, второе — приложить большое (около 600 В) напряжение. Величина напряжения зажигания прямо пропорциональна длине стеклянной люминесцентной лампы, т.е. для коротких (18 Вт) ламп оно меньше, а для длинных (36… 40 Вт) ламп — больше.

Работа электронного балласта

Вначале сетевое напряжение выпрямляется до постоянного напряжения 260… 270 В (измерено на работающем преобразователе при напряжении сети

220 В) и сглаживается электролитическим конденсатором С1 (15 мкФ / 400 В).

Далее двухтактный полумостовой преобразователь, активными элементами которого являются два биполярных высоковольтных транзистора структуры npn (MJE13005), называемыми ключами ( рис.2 ), преобразует постоянное напряжение 260… 270 В в высокочастотное напряжение размером 38 кГц, что позволяет значительно увеличить габариты и вес балласта. Нагрузкой и одновременно управляющим устройством преобразователя является трансформатор (обозначен на схеме как TU38Q2) со своими тремя обмотками, из них две — управляющие обмотки (каждая по 4 витка) и одна — рабочая, состоящая из двух витков ( рис.2 см. прикрепленные данные). Цепь с рабочей обмоткой создает нагрузку на преобразователь.

Первоначальный запуск преобразователя обеспечивает симметричный динистор, обозначенный в схеме DB3. Он открывается, когда после включения электросети напряжение в точках его подключения превысит порог срабатывания. При открытии динистор подает импульс на базу транзистора, после чего преобразователь запускается.

Транзисторные ключи открываются противофазно от импульсов с управляющих обмоток.Для этого обмотки включены в базы транзисторов противофазно (на рис.2 начало обмоток обозначены точками). Открытие ключа вызывает наводку импульсов в двух противоположных обмотках, в том числе и в рабочей обмотке (2 витка). Переменное напряжение с рабочей обмотки L1 подается на люминесцентную лампу через последовательную цепь, состоящую из обмотки L1, первую нити накала лампы, С5 (4700 пФ / 1200 В), второй нити накала лампы, С4 (100 нФ / 400 В). Величины индуктивностей и емкостей в цепи подобраны так, что в ней возникает резонанс напряжений при неизменной частоте преобразователя.

На конденсаторе С5 (470 пФ / 1200 В), включенном в резонансную цепь (к лампе), происходит самое большее падение напряжения (так как у С5 самое большое реактивное сопротивление из всех элементов контура), оно зажигает лампу.

Следовательно, максимальное напряжение в резонансной цепи разогревает обе ее нити накала, а большое напряжение на резонаторе С5 зажигает лампу.

Зажженная лампа уменьшает свое сопротивление, но, как показывается, переменное напряжение на ней (и на конденсаторе С5) составляет около 295 В, а на дросселе L1 — около 325 В.Т.е. резонанс напряжений в цепи продолжается, из-за чего уже зажженная лампа и продолжает гореть. Дроссель L1 своей индуктивностью ограничивает ток в зажженной лампе, так как ее сопротивление после зажигания уменьшается. После зажигания лампы преобразователь продолжает работать в автоматическом режиме, не меняя свою частоту момента запуска. Весь этот процесс зажигания длится менее 1 с.

При испытаниях светильник сохранял работоспособность в диапазоне питающего напряжения переменного тока от 220 В до 100 Б, при этом частота преобразования увеличилась с 38 кГц до 56 кГц, но яркость свечения лампы при напряжении 100 Б заметно уменьшилась.

Следует отметить, что на люминесцентную лампу все время подается переменное напряжение, так как это обеспечивает равномерный износ эмиссионных способностей нитей накаливания и увеличивает срок службы лампы. При питании лампы постоянным током срок ее службы уменьшается на 50%.

Детали электронного балласта

Типы радиоэлементов указаны в принципиальной схеме ( рис.2 см. Прикрепленные данные). В состав устройства входят:

Т1, Т2 — транзисторные ключи MJE13005 китайского производства (аналог КТ8164А), структуры n-p-n, в корпусе TO-220 (400 В / 4 A, в импульсе 8 А).Их можно заменить КТ872А (1500 В / 8 A, корпус Т26а). Цоколевка MJE13005 на рис.2 (см. Прикрепленные данные). При установке новых транзисторов всегда определяйте правильность выводов БКЭ, так как в аналогах она может не совпадать.
Трансформатор TU38Q2 с ферритовым кольцом, размер которого 11х6х4,5, его вероятная магнитная проницаемость около 2000. Трансформатор имеет 3 обмотки, две из них (управляющие) содержат по 4 витка и одна (рабочая) — 2 витка.
Диоды D1 – D7 типа 1N4007 (1000 В / 1 А).D1 – D4 — выпрямительный мост, D6, D7 — демпферные диоды, а диод D5 разделяет источники питания.
Цепочка R1C2 обеспечивает задержку пуска преобразователя с целью его «мягкого» пуска и не допущения большого пускового тока.
Симметричный динистор типа DВ3 (U _зс.max = 32 В; U _ос = 5 В; U _{неотп.и.max} = 5 В) первоначальный преобразователь.
R3, R4 — ограничивающие резисторы в цепи эмиттера транзисторов. При экстремальных условиях сгорают, защищая более дорогие транзисторы.
R5, R6 — гасящие резисторы в цепи базы транзисторов.
D6, С3, R2 — демпферная цепочка, препятствующая выбросу напряжения на ключе в момент его запирания, демпферную функцию и диод D7, но на втором ключе. Кроме того, С3 уменьшает частоту преобразования.
Дроссель L1 состоит из двух склеенных между собой Ш-образных ферритовых половинок. L1 участвует в резонансе напряжений (совместно с С5 и С4) для обеспечения зажигания лампы и поддержки ее в рабочем состоянии, а также ограничивает ток в светящейся лампе.
С5 (4700 пФ / 1200 B), С4 (100 нФ / 400 B) — конденсаторы в цепи люминесцентной лампы, участвующие в ее зажигании (через резонанс напряжений), а после зажигания ее в рабочем (светящемся) режиме. Максимально допустимое напряжение конденсатора С5 = 1200 В, такая величина подобрана неслучайно. При зажигании напряжение на С5 может быть 600… 700 В, и конденсатор должен выдержать его.
Конденсаторы 22 нФ / 100 В (на схеме производителей их не обозначили) предназначены для уменьшения частоты работы преобразователя.Напомним, что она равна 38 кГц при номинальном питающем напряжении.
С1 (15 мкФ / 400 В) — единственный оксидный конденсатор в балласте, выполняющий функцию сглаживания выпрямленного напряжения питающей электросети.
F1 — мини-предохранитель в стеклянном корпусе номиналом 1 А.

Ремонт

При ремонте платы под напряжением будьте осторожны, так как ее радиоэлементы находятся под фазным напряжением.

Перегорание (обрыв) накальных спиралей люминесцентной лампы, при этом блок питания остается исправным.Это типичная неисправность. Устраняется она простой заменой стеклянной лампы, которая продается в любом магазине электротоваров и стоит около 1,5 USD. Применять можно лампы мощностью 36 и 40 Вт.

Трещины в пайке монтажной платы

Причины их появления: периодическое нагревание и последующее, после выключения, остывание места пайки, а также низкокачественная пайка платы изготовителем. Нагреваются места пайки от элементов, которые греются, — это транзисторные ключи.Такие трещины могут проявиться после нескольких лет эксплуатации, т.е. после многократного нагревания и остывания места пайки. Устраняется неисправность повторной пайкой трещины. Иногда необходимо начать зачистить место пайки.

Повреждение отдельного радиоэлементов

Отдельные радиоэлементы могут повредиться от скачков напряжения в электросети. В первую очередь, это транзисторы MJE13005. Производители не функции защиты схемы от всплесков напряжений, например, варисторами.Скачки напряжений часто имеют место в электросетях во время сильных ветров и молний, поэтому во время атмосферных явлений светильник лучше не вход. Имеющийся в схеме предохранитель (1А) не защищает радиоэлементы от скачков напряжений, а лишь при пробое радиоэлементов.

Устройство электронного балласта для люминесцентных ламп

Люминесцентная лампа (ЛЛ) представляет собой стеклянную трубку, заполненную инертным газом (Ar, Ne, Kr) с добавлением небольшого количества ртути.На концах имеются металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникает тлеющего разряда и появления электрического тока в цепи. Свечение газового разряда бледно-голубого оттенка, в видимом световом диапазоне очень слабое.

Но в результате электрического разряда большая часть энергии переходит в невидимый, ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия) вызывают свечение в видимой области.Меняя химический состав люминофора, получить различные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампы иного цвета. Изобретение и массовый выпуск люминесцентных ламп — это шаг вперед по сравнению с малоэффективными лампами накаливания.

Для чего нужен балласт?

в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того, чтобы электроды люминесцентной лампы не вышли из строя от перегрева, включается дополнительная нагрузка, так называемый балластник.Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины. В электронных балластниках (электронном балласте) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Для первоначального поджига (пуска) разряда в лампе в электромагнитных обычно используется пусковое устройство — стартер.В одном варианте балластника функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином — электронный пускорегулирующий (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп удивлено достоинствами:

эти аппараты компактны, небольшой имеют вес;
лампы включаются быстро, но при этом плавно;
отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
снижением тепловых потерь;
электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
наличие нескольких проверенных видов защиты, повышающих безопасность и продлевающих срок службы.

Схемы электронных балластов для люминесцентных ламп

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4 – VD7 и далее фильтруется конденсатором C1. После подачи напряжения начинается зарядка конденсатора С4.При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и близки по величине (45–50 кГц). Режим резонанса необходимой для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигает величины пуска, лампа зажигается. При этом снижается регулируемая частота генератора и напряжения, а дроссель ограничивает ток.

Фото типового устройства ЭПРА

Ремонт ЭПРА

для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
производит визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
в случае обнаружения характерного почернения детали или платы ремонт производится с помощью на исправный элемент.Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Сравнительно недавно познакомленные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания — Е27, Е14, Е40.В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но проще купить новую лампу.

выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под мощность. На маркировке должно быть обозначение 2 х 36;
подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
патроны необходимо закрепить на корпусе;
место установки ЭПРА выбирают из соображений минимизации системы от работающих ламп;
патроны подключаются к цоколям ЛДС;
для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
светильник закрепляется на потолке и подключается к сети питания 220 В.
