Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение – это сварка, потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.
Как правильно и быстро соединить провода
Соединительный винтовой клеммник
Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.
Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.
Колпачки СИЗ
СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.
Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.
На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

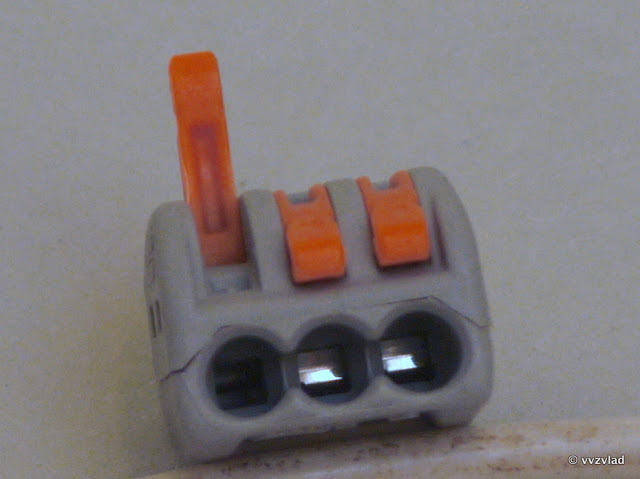

Клеммники ВАГО (WAGO)
Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.
Заключение
В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману. В результате ваш электромонтаж будет намного крепче и безопаснее.
Также не забывайте и про силу тока, на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.
схема и инструкция по установке цепи
Установить и подключить такую люстру вы сможете своими руками
Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том,
Содержание статьи
Строение люстры и назначение проводов
Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.
- Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
- На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.
- Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
- Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.
Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.
Из чаши люстры выходит три разноцветных провода
Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза, провод будет иметь коричневый, белый, розовый или любой другой цвет, кроме следующих; N – нуль, этот провод всегда синего цвета; Ground – заземление, провод имеет желтый цвет с нанесенной
Схема подключения люстры с 3 проводами
Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.
Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.
Внимание! Если в люстре есть земля, то под нее нужно провести отдельный провод из распределительной коробки.
По факту проводов стало уже четыре
Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.
Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.
Рабочие контакты лампы
Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.
Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».
Клемма Ваго
Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.
Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.
Попробуй, не запутайся
Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.
Если же помимо люстры у вас возникли трудности с натяжным потолком, то в специальной статье вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.
Цены на различные виды люстр
Люстры
Двухклавишный выключатель
Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.
Каждой клавишей включается отдельная группа светильников
Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.
Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.
Как устроен двухклавишный выключатель изнутри
Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.
В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.
Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.
Как соединить все провода правильно – подробное руководство по монтажу
Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.
Прокладка провода, монтаж выключателя
Классический набор электрика
Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.
Шаг 1. Вырезание отверстия под выключатель.
Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.
Вырезание отверстия под выключатель
Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.
Шаг 2. Нарезание штробы.
Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.
Нарезание штробы
Цены на популярные модели штроборезов
Штроборез
За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.
Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.
Шаг 3. Прокладка провода.
Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.
Прокладка провода
Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.
Шаг 4. Установка выключателя.
Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.
Установка выключателя
L – это неподвижный общий контакт
Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.
Остальные две жилы соединяем с оставшимися клеммами в любом порядке.
За счет распорок выключатель держится в коробе
Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.
Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.
Установка люстры
От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.
Электрическую проводку не допускается связывать с металлическими конструкциями
Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.
Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.
Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.
Установка люстры на гипсокартон
Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.
Все люстры отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.
- Первый – это крепление на крюк, представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.
Крюк-фиксатор
- Второй способ крепления люстры – через монтажную планку. В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.
Монтажная планка
- Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.
Крестовина для люстры
Итак, все три системы можно установить на любые потолки:
С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.
Крюк для прямого монтажа
Монтажные планки и крестовины всегда крепятся через анкера.
Подготовка каркаса под монтаж люстры
Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.
На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.
Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.
Монтажные площадки для натяжного потолка
Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.
В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!
Подключение люстры
Видео – Подключить люстру к двойному выключателю
Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:
Таблица 1. Инструкция по установке люстры.
| Шаг, фото: | Описание: |
|---|---|
Шаг 1. Очистка изоляции. Очищаем изоляцию | Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см. |
Шаг 2. Установка клеммника. Устанавливаем клеммник | Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться. |
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры | С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке. |
Шаг 4. Установка люстры. Устанавливаем люстру | Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши. |
Шаг 5. Провода в коробке. Приступаем к проводам в коробке | Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали. |
Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!
инструкция по монтажу и схема
Содержание статьи:
Ни одна действующая система электропитания не обходится без силовых розеток, при отсутствии которых невозможно нормальное функционирование бытовой техники. Из-за постоянного увеличения числа подключаемых к ним приборов заметно возрастает токовая нагрузка на линии питания. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее число розеток в которых приходится увеличивать. У пользователей часто возникает потребность от одного провода подключить 3 розетки, не нарушая распределения токов в питающей линии.
Виды электропроводок
Параллельное подключение трех розеток к одному проводу
Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:
- Надежная защита от механических повреждений.
- Безопасность эксплуатации электропроводки.
- Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.
Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.
При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.
Преимущества этого способа прокладки:
- Простота обслуживания и восстановления.
- Доступность при необходимости подключения промежуточной розетки.
- Возможность обустройства электропроводки в стиле «ретро».
Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.
При выборе подходящего способа укладки жгута или кабеля исходят из конкретных условий и требований к подключению отдельных элементов электросети.
Способы подключения
Способы подключения розеток
Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:
- Параллельное подключение, при котором розетки нужно соединять «звездой».
- Последовательное соединение, по-другому называемое «шлейфом».
- Комбинированное включение, использующее шлейф и «звезду».
- Соединение «в кольцо».
Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).
Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.
При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».
Соединение «в кольцо» представляет собой последовательное расположение розеток, конец которого замыкается на его начало. Этот способ включения позволяет подсоединять розетки на больших по площади объектах: на выставках, в цехах и торговых залах.
Порядок монтажа
Гипсокартон – хрупкий материал, работать с ним нужно осторожно
Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:
- Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
- В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
- К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.
При наличии в электропроводке третьей жилы в изоляции желто-зеленой расцветки ее оголенный конец подсоединяется к имеющейся на розетке клемме заземления.
На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность – подключить к ней любую бытовую технику.
Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:
- Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
- Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
- При наличии заземляющей жилы с ней проделываются те же операции.
К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.
Установка изделия с выключателем
Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.
К преимуществам совмещенных конструкций относят:
- Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
- Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
- Эстетичность и простота монтажа.
Единственным недостатком таких приборов с точки зрения потребителя считается высокая стоимость. Специалистами отмечается неудобство совмещенных с выключателями розеток, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.
Как соединить провода не скручивая их между собой?
На сегодняшний день изобрели кучу самых разнообразных способов для соединения проводов. Но, почему-то, способ «откусить, скрутить и перемотать изолентой» не уступает свои позиции.
Но бывает еще и такое, что в корне не правильно.
Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.
Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.
К счастью, есть верный выход из ситуации.

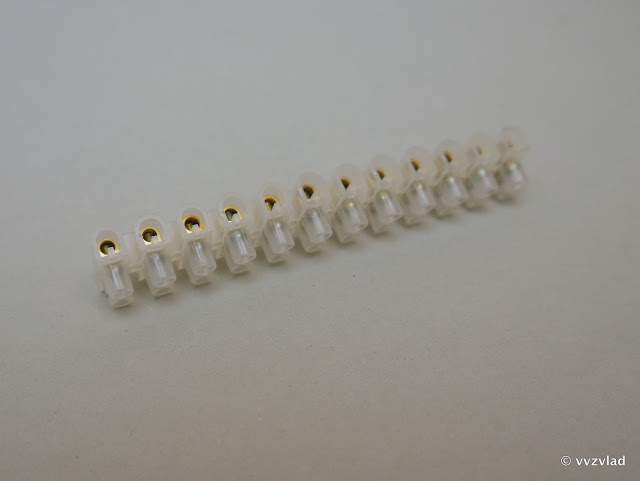

Например, вот такая штуковина, которая называется полиэтиленовый клеммник:
Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:

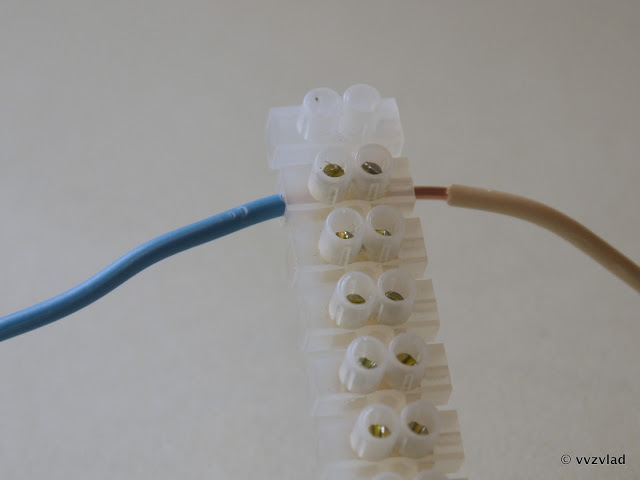

В нее нужно засунуть концы проводов и закрутить винтики:
В сложенном виде, то есть в нормальном, она выглядит вот так:

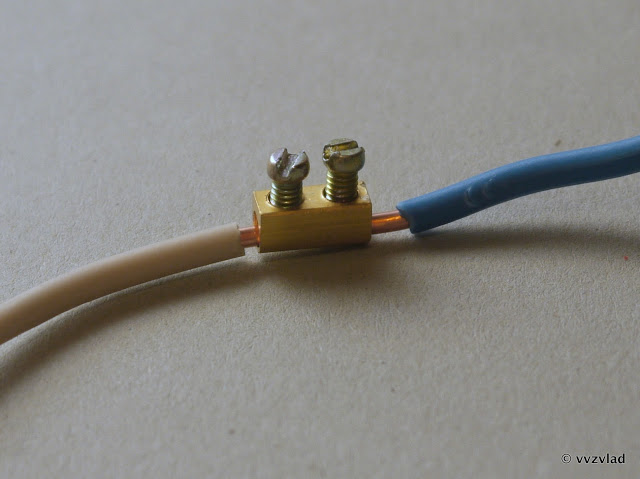

И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.
— если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:
Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.

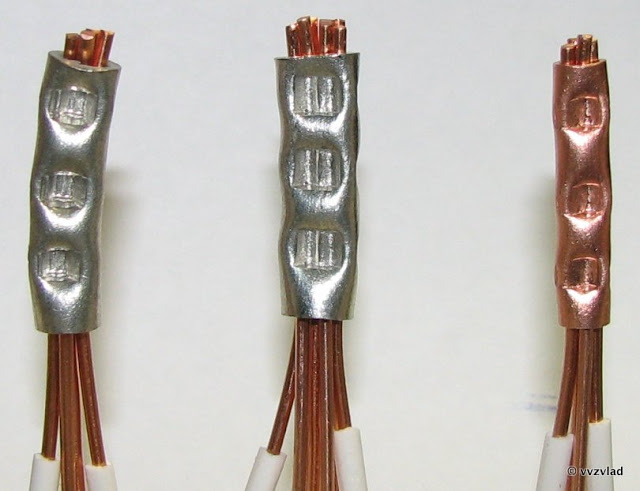

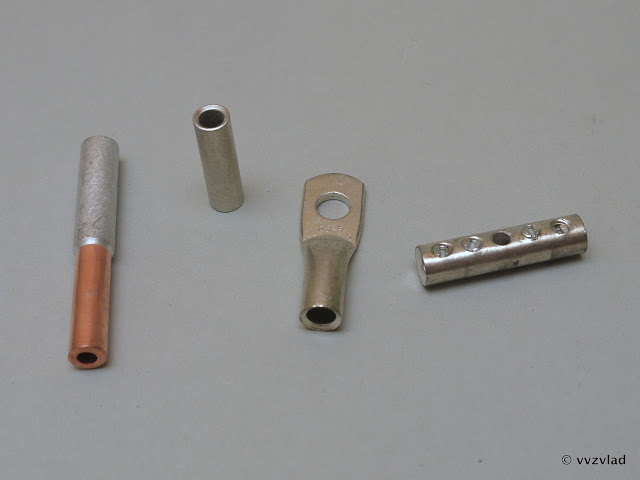

— Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.
— Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.
— Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.
И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.
То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

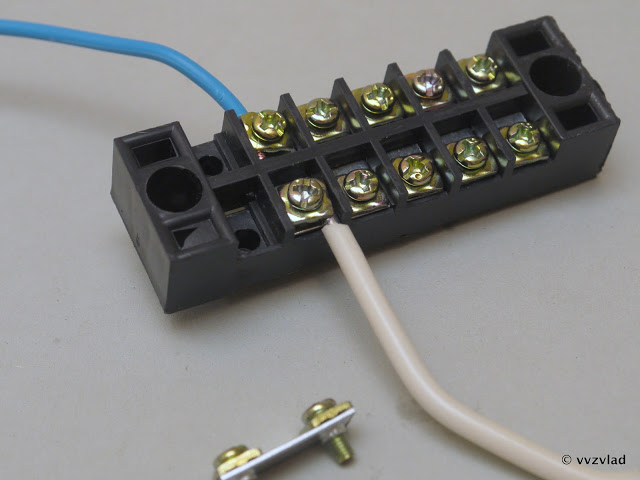

Terminal Blocks серии TB
Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.

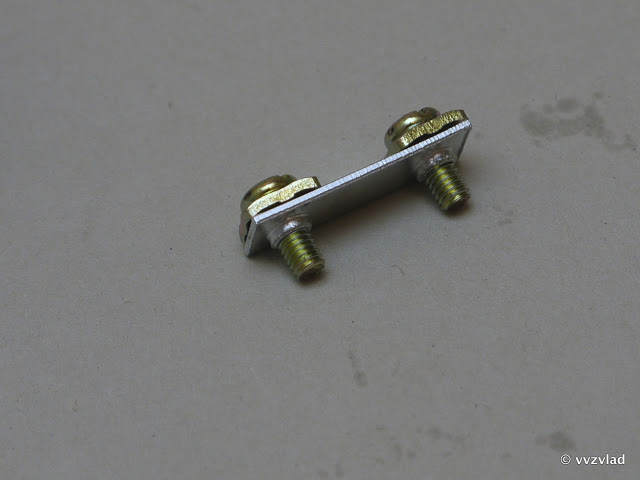

Внутри состоит из двух винтиков и пластины:
Тут нужно обкрутить вокруг винтика и прижать пластиной:

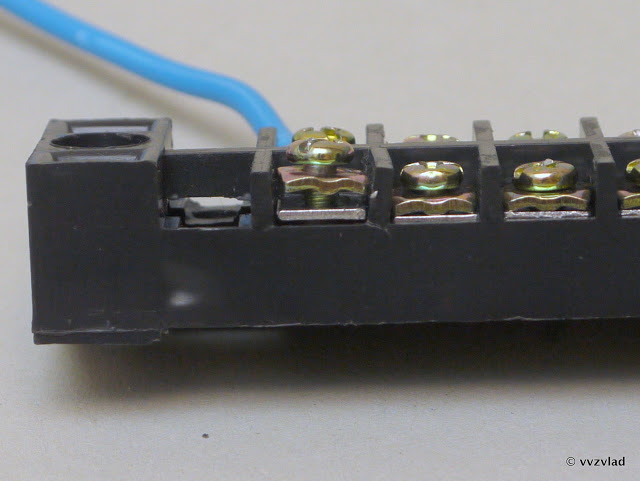

Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.
.
Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.

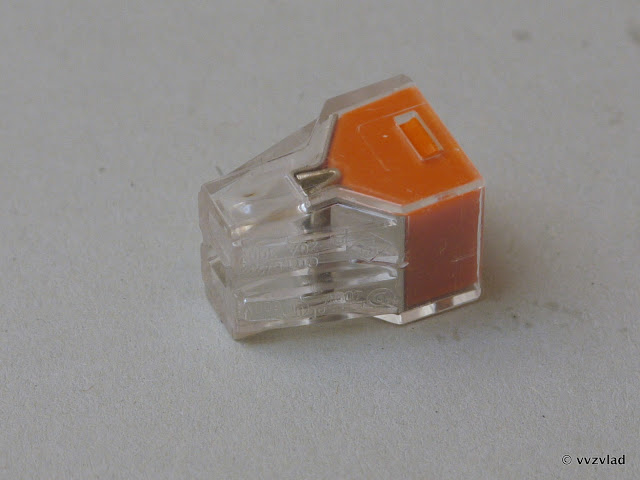

Самозажимные клеммы(WAGO, REXANT серии 773)
Выглядят они вот так:
Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

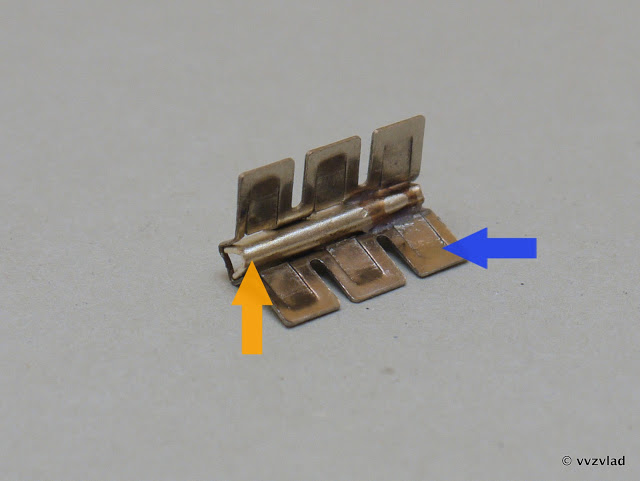

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:

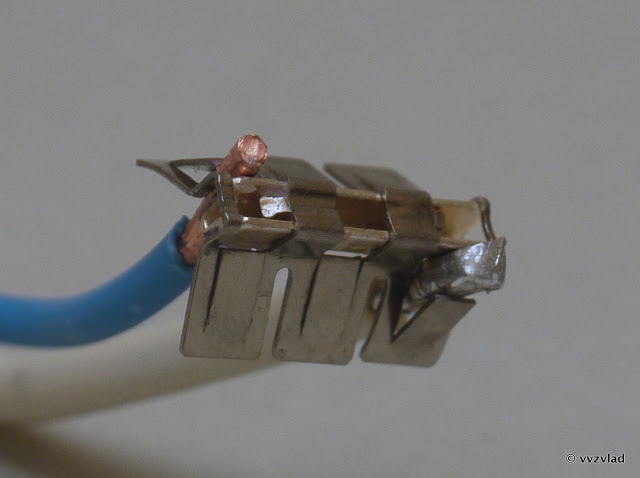

Вот что происходит, когда в нее засовывают провод:
То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.
В эту клемму можно, не боясь, запихивать даже алюминиевый провод.
Вот точно такие же, но прозрачные клеммы:
Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.
Клеммы WAGO серии 222
Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.
У этих клемм есть рычажки:
Когда рычажок поднят — то нужно вставить провода и зафиксировать, опустив рычажок:
Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

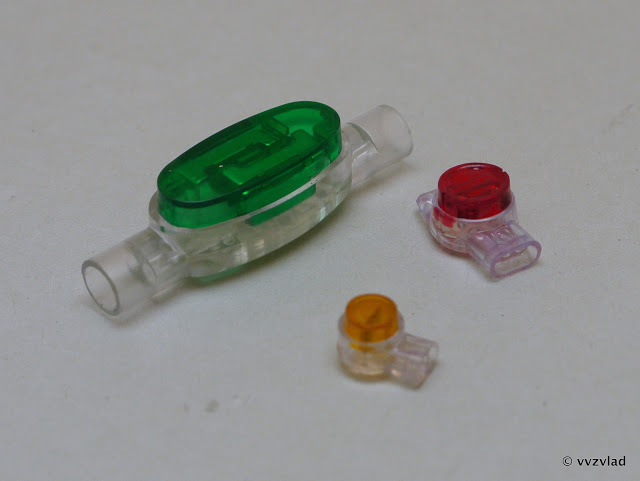

ScotchLok, электрический соединитель с врезным контактом.
Эти соединители подходят для слабых электрических приборов.
Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

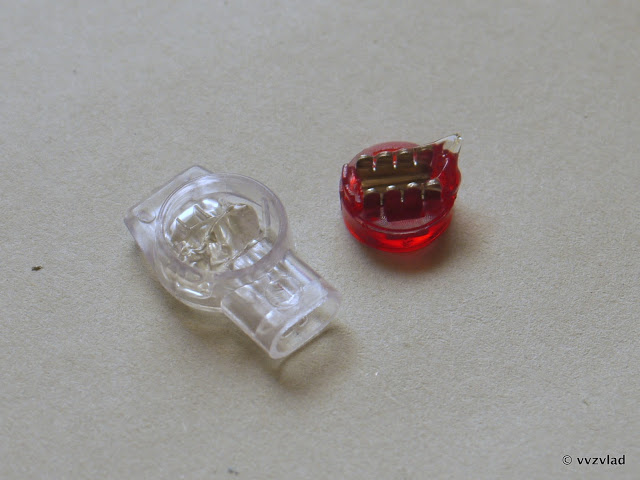

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:
А может быть и 2 пластины:

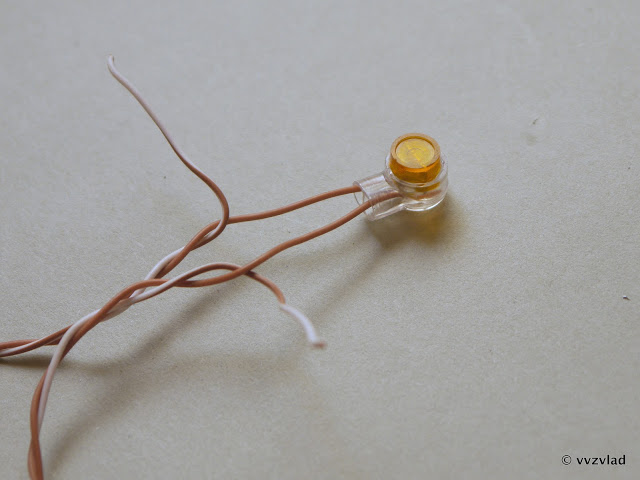

Так выглядит провод после заделки:
Для больших токов
Для таких случаев существуют вариации гильз:
Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:
В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.
Вот эти гильзы побывали в зубах клещей:
Успехов вам и соблюдайте технику безопасности при работе с электричеством!
Автор: vvzvlad
Как правильно соединять провода | Руки не Крюки
В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.
СОДЕРЖАНИЕ:
- Можно ли соединять провода скруткой?
- Соединение одинаковых проводов
- Соединение проводов одного материала, но разного сечения
- Соединение алюминиевых и медных проводов разных сечений
- Соединительные колодки-защелки
- Как подсоединить люстру
- Важные замечания
Можно ли соединять провода скруткой
Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:
Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.
Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.
Как соединить провода одного материала и сечения
Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:
Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:
Нужно взять колпачок и навинтить на скрутку:
Можно ли соединять провода разного сечения одного материала
Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.
Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.
Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.
Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:
| Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома. |
Колодка просто плотно насаживается на провода:
Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.
Как соединить провода медь и алюминий
Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:
Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.
Соединительные колодки — защелки
Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:
У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.
Один из вариантов подключения проводов в люстре
Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:
Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.
Важные замечания по соединению проводов
Отметим важные моменты, касающиеся электрических проводов.
- Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
- Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
- Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.
На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.
Как соединить два провода без пайки
Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода — это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью.
Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно — такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.
Меры предосторожности
Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.
В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.
Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.
Электрический клеммник
Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка — это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото — у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.
Гайки для кабелей
Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.
Использовать такое соединение просто — возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.
Быстрый разъем Wago
Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.
Благодаря рычагу закрепление и открепление разъема очень просты — соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.
Лопаточные клеммы
Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).
Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства — обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.
Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.
При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.
Штекерные обжимные соединители
Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.
Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.
Соединители типа пуля
Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.
Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой — аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.
Разъемное соединение Scotchlok
Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение — муфты Scotchlock, показанные на картинке.
Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.
Стыковые разъемы IDT
Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.
Очень удобные соединители типа педальки, считаются одними из наиболее современных.
Фитинги разъёмы
Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.
Подведение итогов
Для всех вариантов подключения описанных выше важно помнить, что некоторые из них — например, клеммники или гайки — универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь — спросите в комментариях и постараемся вопрос прояснить.
Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы
Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.
Подготовка: прозвонка и определение фаз на потолке
Содержание статьи
Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.
Провод заземления
Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.
Провод заземления есть в домах новой постройки или недавно отреставрированных
Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Прозвонка проводов на потолке темтером
Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.
Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
О правилах и способах соединения проводов в распределительной коробке читайте тут.
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
- Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
- игнорировать — если провода такого цвета (или похожего) нет на потолке,
- подключить к такому же по цвету.
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю
Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.
Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».
Перед тем как подключить люстру, проводники группируют
Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.
Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.
Правильное соединение проводов в распределительной коробке описано тут.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Подключение галогенной люстры (с пультом и без)
Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.
Как подключить люстру с пультом смотрите в следующем видео.
