Как заменить выключатель: Подробная инструкция как поменять выключатель

Содержание

поэтапное описание процесса как поменять выключатель.

Прежде чем приступить к работе по установке нового оборудования, важно убедиться, что именно старый выключатель был причиной отсутствия освещения в комнате. Наличие электричества в помещении, проверка ламп в осветительном приборе будут подтверждением имеющейся поломки.  Замена выключателя, если разобраться, не на столько уж сложная процедура. Достаточно минимального опыта работы с отверткой и электричеством.

Основные требования к работе по замене электрооборудования

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.

  1. Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель. Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.
  2. После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).
  3. Далее, производят демонтаж старого оборудования и установку нового.

Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать  выключатель света необходимо последовательно выполнять:

    • снятие клавиш с использованием отвертки;

  • снятие декоративной накладной рамки;
  • выкручивание фиксирующих к подрозетнику шурупы;

  • изъятие освободившейся внутренности выключателя с проводами;
  • отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.

Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

  1. Место работы должно быть обязательно обесточено;
  2. Проверяем целостность изоляции на проводах;
  3. Подготавливаем новый выключатель к монтажу;
  4. Подгоняем необходимую длину проводов;
  5. В случае необходимости зачищаем провода от изоляции;
  6. Подсоединяем провода к выключателю;
  7. Проверяем качество затяжки контактов;
  8. Еще раз проверяем правильность собранной схемы;
  9. Устанавливаем внутренности выключателя в подрозетник;
  10. Выставляем выключатель по уровню;
  11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
  12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке). Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.

Как поменять выключатель на сенсорный выключатель

При монтаже сенсорного устройства необходимо выполнять ряд следующих действий:

  • отключение электрики;
  • демонтаж старого оборудования;
  • снятие верхней части панели;
  • подключение проводов согласно соответствию клемм;
  • установка в монтажный бокс (подрозетник) с фиксацией, используя распорки и винты.

Так что, в вопросе как заменить старый выключатель на сенсорный нет ничего сложного, всего лишь необходим опыт работы установки обычного кнопочного. Главное, ознакомиться с инструкцией по подключению сенсорного выключателя.

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на диммер. Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в статье о подключению диммера.

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что звуковой, или как его еще называют, хлопковый выключатель встречается двух типов:

  • Звуковой выключатель, который ставится вместо простого выключателя;
  • Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить.  Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете. Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме.

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Как поменять выключатель с одной или двумя кнопками своими руками

В процессе жизнедеятельности приходится сталкиваться с необходимостью заменить выключатель. Это может быть на работе, в офисных помещениях или квартире чаще всего по причине ремонта или неисправности переключателя. В любом случае если есть желание освоить методику замены выключателей своими руками, чтобы не прибегать к услугам электрика, вам будет полезно прочитать эту статью.

Установка розеток в гипсокартон

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

  • короткому замыканию;
  • выходу из строя осветительных приборов;
  • выгоранию проводки в стенах и распределительных коробках;
  • худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической проводки, изучить правила демонтажа, установки и подключения, учесть конструктивные особенности при установке новых выключателей различных видов.

Виды

Выключатели разделяют по способу крепления на стену:

  • Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.

Выключатели для скрытой проводки

  • Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.

Схема установки выключателя открытой проводки

Разделяют изделия по конструкции клемм для крепления концов проводки:

  • Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта.
    Если проводка в помещении сделана медными проводами, такой проблемы не будет.
  • Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
  • Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.

Двух- и трехкнопочные могут использоваться для включения света в разных помещениях или одной большой люстры в гостиной.

Почти всегда в зале осветительные конструкции имеют несколько групп ламп, которые можно включать отдельно или все вместе, используя разные кнопки одного выключателя. Здесь перечислены самые простые, часто применяемые в бытовых условиях квартиры и частных домов выключатели света.

Трехкнопочный выключатель

Бывают выключатели более сложных и дорогих конструкций:

  • Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
  • С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
  • Акустические выключатели срабатывают на хлопок или голосовую команду;
  • С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.

Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Подключение с одной кнопкой

Зачистите изоляцию на концах проводов, участки по 5 мм подключите к клеммам выключателя, фазу (красный провод) – на контакт с обозначением L1. Синий или черный провод – на контакт с обозначением L2. Вставьте выключатель в гнездо, зафиксируйте корпус раздвижными планками, вкручивая винты.

Включите сеть на распределительном щите и проверьте работоспособность. Бывает, что выключение осуществляется нажимом клавиши вверх, переверните корпус выключателя или поменяйте провода местами. Если все нормально, прикрутите декоративную крышку, закрепите клавишу переключателя.

Установка с двумя кнопками

Разница в подключении с одноклавишным выключателем в том, что подключаются три провода фазы на клемму L3 и два провода – к L1 и L2. В трехклавишном выключателе четыре провода: одна фаза и три контакта для разных групп подключения. Остальная методика снятия, установки и подключения для выключателей скрытой и внешней проводки остается прежней.

Схема подключения двукнопочного выключателя

Не всегда цвета проводов соответствуют назначению красный – фаза, а синий или черный – нейтральный. В частных домах и старых постройках все может быть наоборот или одним цветом. В отдельных случаях фазы на выключатели может не быть, заведен нейтральный. Все надо проверить индикаторными приборами.

Установка выключателя скрытой проводки

Замена. Видео

Как правильно поменять выключатель в доме или квартире и каких правил следует при этом придерживаться расскажет видео. Это по силам сделать каждому хозяину.

На основе вышеперечисленной информации, соблюдая правила безопасности, вы сможете своими руками поменять обычные выключатели любого типа, не прибегая к услугам электрика. Как показывает практика, нет ничего сложного в том, чтобы заменить выключатель, большинство людей могут это сделать в домашних условиях.

Оцените статью:

Как поменять выключатель в квартире самому: одноклавишный и двухклавишный

На чтение 5 мин Просмотров 329 Опубликовано Обновлено

Рано или поздно возникает необходимость поставить новые выключатели. Это может потребоваться не только дома, но и на работе, в гараже. Процесс замены электротехнического оборудования не вызывает сложностей, зато позволяет сэкономить семейный бюджет на услугах электрика.

Основные требования при замене электрического оборудования

Одно- и двух-клавишные выключатели

Прежде чем приступать к выполнению работ, требуется ознакомиться с основным рядом требований по ведению ремонта электрического оборудования. Их строгое соблюдение будет гарантией безопасности всего рабочего процесса.

  • Самое важное условие – приступая к работе с электроприборами, требуется предварительно обесточить помещение.
  • Не достаточно просто обесточить, нужно с помощью индикаторной отвертки убедиться, что на выходе отсутствует напряжение.
  • Лишь после соблюдения первых двух требований можно приступать к демонтажу старых электротехнических конструкций и установке новых.

Каждая разновидность выключателей имеет свои конструктивные особенности, следовательно, имеет свои особенности монтажа.

Демонтаж выключателей

Снятие клавиш выключателя

Демонтаж не должен вызвать сложностей, главное предварительно подготовить рабочий инструмент и расходный материал. Мастеру потребуются автономные источники света для освещения темных мест, индикатор напряжения, качественный изоляционный материал, комплект отверток, канцелярский нож и пассатижи.

Старый клавишный выключатель демонтируется согласно следующей последовательности:

  1. Из выключателя изымаются клавиши. Сделать это можно, используя обыкновенную плоскую отвертку, поддевая ею клавиши. Двойные и тройные клавиши убираются поочередно.
  2. С помощью той же отвертки снимается внешняя панель электротехнического устройства.
  3. Как только будет удалена панель, мастеру откроется доступ к винтам, с помощью которых выключатель крепится к самой стене. Их надо открутить.
  4. Переключатель извлекается из ниши в стене.
  5. Все провода отсоединяются. Важно запомнить порядок соединения проводов, поскольку принцип подключения везде одинаковый.

Если подобные работы выполняются впервые, можно сделать фото проводов, чтобы в будущем не возникло путаницы при подключении нового устройства.

Пока самыми распространенными видами переключателей являются традиционные накладные и встроенные конструкции. Замена переключателя накладного на встроенный и наоборот не вызывает трудностей, поскольку их конструктивные особенности идентичны. Основное отличие в том, что встроенные модели монтируются непосредственно в стену, а внешние крепятся к ее поверхности.

Как поменять выключатель света с одной клавишей

Схема установки одноклавишного выключателя для открытой проводки

Демонтаж и монтаж такого вида конструкций считается самым простым. Демонтировать одноклавишный выключатель требуется в следующей последовательности:

  1. Снять клавишу с помощью отвертки или любого другого плоского предмета.
  2. Снять декоративные накладные рамки.
  3. Шурупы выкручиваются из фиксирующего подрозетника.
  4. Из стены извлекаются все внутренности электротехнической конструкции и провода.

При установке новой конструкции алгоритм идентичен, только все действия выполняются в обратной последовательности.

Замена однокнопочного на двухкнопочный

Схема подключения двухклавишного выключателя

Принципиальных отличий и особенностей по установке двухклавишных переключателей в сравнении с одноклавишными конструкциями нет.

При монтаже выключателя с двумя клавишами учитывается правильное подключение проводов. К нему подходит одна фазная токопроводящая жила, его начало положено в автоматическом выключателе вводного щитка. Найти его нужно еще до того, как с выключателя будет снято напряжение.

От переключателя должно быть два отводящих провода к нагрузке. К осветительным приборам проводится индивидуальная токопроводящая жила, при завершении установки по ним пойдет ток от выключателя.

Последовательность монтажа такой разновидности электрических конструкций имеет одинаковый алгоритм с заменой однокнопочного выключателя в помещении.

Как менять выключатель на сенсорный

Сенсорный выключатель

Если было принято решение дома установить сенсорные переключатели, во время выполнения работ необходимо соблюдать строгую последовательность действий.

  • Обесточить помещение.
  • Демонтировать старое электротехническое устройство.
  • Снять верхнюю часть панели.
  • Подсоединить провода с учетом расположения клемм.
  • Монтаж в специальный бокс – подрозетник с последующей надежной фиксацией. Используются при этом винты и распорки.

Существуют разные модификации сенсорных переключателей, некоторые из них обладают специфическими особенностями, поэтому прежде чем приступать к монтажу, необходимо ознакомиться с информацией в сопроводительной документации.

Монтаж выключателя с диммером

Выключатель с диммером

Все большую популярность набирают выключатели, оснащенные диммером. Это устройство позволяет регулировать яркость освещения.

Принципиальных отличий в устройстве нет, поэтому и технология установки мало чем отличается от предыдущих случаев. Единственное требование, заявленное производителями – соблюдение всех правил подключения токопроводящих жил к нагрузке на выключателе и клеммам фазы.

Замена на звуковое устройство

Звуковой выключатель

Прежде всего необходимо ознакомиться с разновидностями звуковых (хлопковых) переключателей. Они встречаются двух видов:

  • Звуковой выключатель, который монтируется на место старого переключателя.
  • Звуковой выключатель, который встроен внутрь осветительного прибора или же человек сам его туда устанавливает.

Монтаж первого типа устройств не вызывает сложностей. Достаточно демонтировать старую конструкцию и установить новую, алгоритм не имеет принципиальных отличий с заменой других разновидностей переключателей. Однако перед работой лучше ознакомиться с сопроводительной документацией, поскольку модели непрерывно совершенствуются, что может стать причиной новых требований, предъявляемых к установке.

Чтобы подключить вторую разновидность, вовсе не обязательно демонтировать старый выключатель. Такие конструкции предпочтительнее всего устанавливать в рабочем кабинете или гостевой комнате. Для беспрерывной работы конструкции выключатель на стене всегда должен быть во включенном положении.

На этапе планирования нужно найти наиболее подходящее место для установки хлопкового переключателя в осветительном приборе. Такие конструкции оснащены парным количеством проводов, которые необходимо последовательно подключать непосредственно к осветительному прибору и электрическим коммуникациям. Как только устройство было установлено, нужно правильно настроить его чувствительность на оптимальный уровень звука.

Существует много видов выключателей, которые изготовлены в разных дизайнерских решениях. Однако они имеют практически одинаковые конструктивные характеристики, процесс установки и демонтажа практически одинаков. Особые требования к конкретному устройству должны быть описаны в сопроводительной документации.

При выполнении работ не стоит забывать о технике личной безопасности, в противном случае может быть нанесен серьезный урон здоровью, возможен и летальный исход.

как поменять выключатель с одной кнопкой и снять его со стены? можно ли открутить двухклавишный?

Замена неисправного выключателя освещения

замена выключателя

Ремонт или замену выключателя наиболее квалифицированно и безопасно выполнит специалист-электрик, имеющий допуск к электротехническим работам. В любом случае помещение, где предполагается провести замену установочного изделия, должно быть обесточено. Разборка выключателей старого образца производится вывинчиванием крепежного элемента, удерживающего защитную крышку. У новых европейских изделий, прежде всего, необходимо отделить клавишу от корпуса, посредством отвертки, вставленной в среднюю часть бокового зазора.

После визуального осмотра определяют, с какой стороны (сверху или снизу) подходят провода к токоведущим зажимам. Чтобы не было лишних проблем, новый выключатель должен иметь похожую конструкцию. Она может различаться тем, что клеммы будут расположены с другой стороны, дотянуться до которых проводам не представится возможным по причине недостаточной длины. Изделие придется устанавливать в перевернутом виде, и от этого поменяется привычный стандарт включения. Чтобы включить свет, нужно будет нажать на нижнюю часть клавиши и наоборот. Через проводники освещения протекают не  большие токи, поэтому если хотите оставить привычный стандарт: включения/выключения освещения можно с помощью пружинных клемм нарастить провода, которые легко вмещаются в коробке вместе с выключателем.

Как поменять выключатель освещения

Для одноклавишного выключателя не будет никакой разницы, как подключать провода. У двухклавишного и трехклавишного варианта один провод должен быть общий (питающий), а остальные будут питать соответствующие светильники. Для трехклавишного выключателя понадобится четырехжильный проводник. Общий провод (питающий) нельзя менять с другими проводниками, иначе выключатель не будет корректно работать. Кроме того, общий (питающий) провод должен являться фазовым. То есть все выключатели в доме должны работать на разрыв не нулевого проводника, а фазы сетевого напряжения. В противном случае при замене электроламп человека может ударить током при прикосновении одновременно, к примеру, стояка горячей или холодной воды, даже если выключатель будет отключен. Для полной безопасности во время замены ламп или ремонта светильников, правильно будет обесточить линию с помощью автоматического выключателя в электрическом щите.замена выключателя

Проверку на правильность подключения фазы к электроустановкам сможет сделать специалист при помощи индикатора отвертки или при помощи мультиметра.выключатель — контроль наличия питания

Демонтаж неисправного выключателя производят путем расслабления крепежных зажимов и извлечения его из коробки. Если требуется, зачищают концы проводки и изолируют опасные места. Новое изделие устанавливают в обратном порядке, фиксируя необходимые крепежные элементы. После подачи напряжения проверяют четкость срабатывания изделия, правильность коммутирования.выключатель освещения

Заменить вышедший из строя электрический выключатель не сложнее, чем розетку. Линии энергоснабжения осветительных приборов в квартирной проводке имеют меньшее значение максимального тока, выполнены из более тонкого провода, приблизительно 1,0-1,5 мм в диаметре. Этого вполне достаточно, чтобы питать большую люстру в зале, имеющую 5 лампочек мощностью по 75 Вт, и тем более 100-ватный светильник в прихожей или на кухне. Если в доме используются энергосберегающие лампы, то нагрузка на осветительную проводку будет еще меньше.

проверка правильной коммутации выключателя

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.


Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Виды выключателей

Прежде чем приступить к смене электроарматуры своими руками, нужно выбрать подходящие новые модели выключателей. Рынок электротехники заполнен огромным ассортиментом различных выключателей, отличающихся принципом действия и внешним видом.

Важно! Бытовые электроприборы делятся на два вида по типу установки. Одни переключатели освещения предназначены для открытой электропроводки, а другие – встраиваются в стены со скрытой проводкой

Наружные

Наружные переключатели отличаются простой конструкцией. Существуют модели как с одной, так и с двумя кнопками. Включатели открытой проводки устанавливают в технических помещениях и комнатах с деревянными стенами. Устанавливают наружные устройства довольно просто. Платформу с клавишей крепят к стене шурупами или дюбелем. Клеммными зажимами фиксируют провода. Затем одевают кожух прибора и привинчивают его к платформе.

Встроенные

Модели для скрытой проводки выпускают в большом ассортименте различных конструкций и дизайна. По принципу работы приборов различают следующие виды выключателей:

  • поворотные;
  • клавишные;
  • кнопочные;
  • датчики движения;
  • сенсорные;
  • беспроводные;
  • диммеры.
Поворотные

Старые приборы остались в постройках с давних времён. Простое поворотно-рычажное устройство (рычаг переключения крепится в центре корпуса на оси) может прослужить несколько десятков лет. Из-за громких щелчков и непрезентабельного вида их меняют на современные модели.

Современные поворотные устройства никакого отношения к старым моделям не имеют. В центре лицевой панели установлено колёсико с маркировкой в виде утолщающейся дуги. По мере поворота клавиши меняется мощность осветительных приборов. Происходит это за счёт встроенного реостата.

Поворотный включатель

Клавишные

Самые распространённые и традиционные выключатели света в квартирах и частных домах – клавишные устройства. Электротехническая промышленность производит одно, двух,- и трёх клавишные приборы. Несколько клавиш позволяют включать отдельные группы лампочек в люстрах, верхнее и светодиодное освещение на стенах. Имеется возможность комбинировать включение разных светильников.

Кнопочные

В отличие от клавишных устройств, эти приборы имеют под кнопкой микровключатель. Управление включением осуществляется лёгким нажатием руки на кнопку

Работа устройства не производит щелчков и абсолютно бесшумна, что немаловажно в ночное время суток

Датчики движения

Приборы получили своё распространение с середины 90-х годов прошлого века. Датчиками движения оснащают проходные помещения и территории (коридоры, лестничные клетки, придомовые площади). Включатели могут быть устройствами секторального действия и охватывающими 3600 пространства.

Датчик движения снабжён двумя поворотными кнопками, управляющими таймером и контролем уровня естественной освещённости пространства.

Таймер устанавливает период кратковременного включения света, нужного для нахождения человека в подконтрольном пространстве. Посредством шкалы можно устанавливать время включения освещения от 1 до 10 минут.

Датчик реагирует на степень естественного освещения помещения. Можно установить режим включения при большой облачности или наступлении сумерек.

Замена выключателя света на датчик движения существенно экономит затраты на электроэнергию и продлевает срок службы ламп.

Сенсорные

Действие сенсорного включателя сходно с кнопочным устройством. Отличием является то, что свет зажигают не нажатием, а лёгким прикосновением руки. Чувствительная встроенная микросхема реагирует на малейшее прикосновение руки к лицевой панели прибора.

Беспроводные

Устройства такого типа исключают тактильный контакт с выключателем. В корпусе прибора встроен приёмник инфракрасного сигнала, который излучает пульт управления. Фотоэлемент воздействует на реле, которое смыкает и размыкает контакты фазового провода. Пультом можно управлять несколькими системами освещения на расстоянии 20-25 метров.

Диммеры

Диммеры устанавливают в таких местах помещения, которые подвержены максимальному естественному освещению в дневное время суток. При снижении уровня освещённости комнаты диммер срабатывает на зажигание света. Свет гаснет при возобновлении нужного уровня естественного освещения.

Установка диммера

Как разобрать выключатель света?

Вы здесь:Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов.

Чтобы читатели «Сам электрика» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы.

Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель светаРазборка выключателя с розеткой в одном блокеКак разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

  • Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
  • Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель светаРазборка выключателя с розеткой в одном блокеКак разобрать диммер (модель с регулятором света «крутилкой»)

Как правильно перенести розетку?

Схема подключения выключателя света с двумя клавишами

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

  1. Снять клавишу и верхнюю крышку.
  2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
  3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
  4. Отключить напряжение в сети.
  5. Промаркировать фазу изоляционной лентой либо другим способом.
  6. Ослабить винты, удерживающие распорные лапки.
  7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

  1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
  2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
  3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

  1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
  2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
  3. Установить выключатель в подрозетник строго горизонтально без перекосов.
  4. Зафиксировать устройство раздвижными лапками, затянув винты.
  5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
  6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

  1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
  2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
  3. Разместить выключатель в подрозетнике.
  4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
  5. Убедиться что устройство работает корректно, подав питание.
  6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

  • молоток;
  • зубило;
  • шпатель;
  • двухжильный провод длиной 10–15 см;
  • немного шпатлевки или гипса;
  • изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

  1. Определить, в каком направлении проложен кабель в стене.
  2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
  3. Отрезать кусачками участок поврежденного кабеля.
  4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
  5. Туго скрутить защищенные провода между собой.
  6. Плотно обмотать оголенные участки изоляционной лентой.
  7. Утопить соединенный кабель в канал.
  8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

  1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
  2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
  3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
  4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
  5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
  6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
  7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
  8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
  9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
  10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

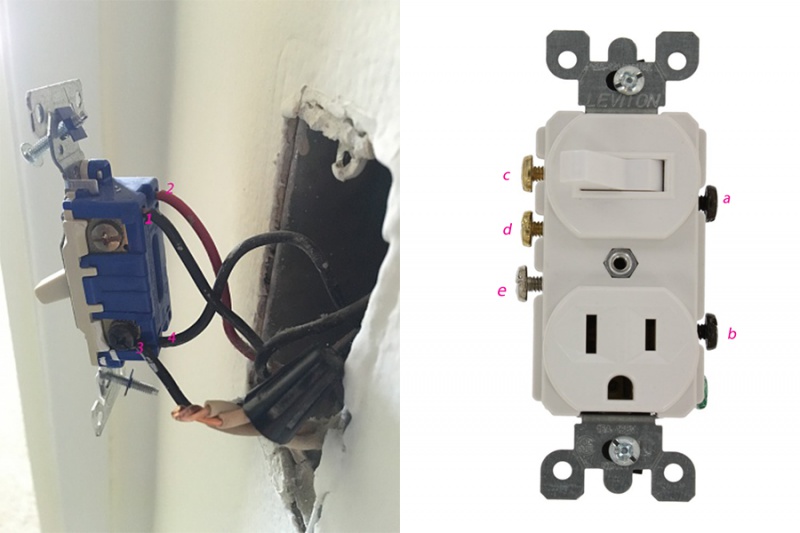

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что звуковой, или как его еще называют, хлопковый выключатель встречается двух типов:

  • Звуковой выключатель, который ставится вместо простого выключателя;
  • Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить.  Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете

Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать  выключатель света необходимо последовательно выполнять:. снятие клавиш с использованием отвертки;

снятие клавиш с использованием отвертки;

  • снятие декоративной накладной рамки;
  • выкручивание фиксирующих к подрозетнику шурупы;

  • изъятие освободившейся внутренности выключателя с проводами;
  • отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.

Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

  1. Место работы должно быть обязательно обесточено;
  2. Проверяем целостность изоляции на проводах;
  3. Подготавливаем новый выключатель к монтажу;
  4. Подгоняем необходимую длину проводов;
  5. В случае необходимости зачищаем провода от изоляции;
  6. Подсоединяем провода к выключателю;
  7. Проверяем качество затяжки контактов;
  8. Еще раз проверяем правильность собранной схемы;
  9. Устанавливаем внутренности выключателя в подрозетник;
  10. Выставляем выключатель по уровню;
  11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
  12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

1 Принципы работы и виды выключателей – что нужно знать, чтобы не причинить себе вред

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования

Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

  • Возгорание проводки в распределительном щитке и стенах;
  • Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
  • Короткое замыкание;
  • Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности. Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки. В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

  1. 1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
  2. 2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами. Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами. При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом. Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт. Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

  1. 1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
  2. 2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

  • С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
  • Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;
  • Акустические – срабатывающие на голосовые команды или хлопки;
  • С дистанционным управлением.

Ремонт выключателя

После того, как выключатель снят из подрозетника и разобран, приступим к его ремонту:

  • Очистите контакты выключателя света от накопившегося нагара отверткой. Если повреждены провода, необходимо заменить их на новые. Не забудьте зачистить контакты, установив провода в клеммы не глубже, чем на 2-3 мм. При обнаружении исправных проводов с поврежденной изоляцией, восстановите ее целостность в нужных участках с помощью изоленты.
  • Проанализируйте, насколько крепко сидят детали выключателя, несильно потянув за них. Если провод выскользнул из зажима, его нужно укрепить лучше.
  • Соберите прибор, пользуясь сделанными фотографиями. Тщательно заверните все болты. Устанавливая элементы выключателя, убедитесь в том, что они «сели» на место.
  • Восстановите подачу электроэнергии и проверьте, исправно ли работает выключатель. Для этого достаточно включить и выключить его несколько раз. Если вы слышите подозрительный шум в самом выключателе или в лампе, свет мигает, либо вообще не зажигается, значит, вы что-то сделали неправильно. Попробуйте разобрать его заново, либо воспользуйтесь помощью профессионала.

Желательно, после проведения всех ремонтных процедур, заменить лампочки в осветительном приборе. Зачастую нагар скапливается на контактах быстрее, если лампы не относятся к энергосберегающим.

Как видите, починить электрический выключатель не столь сложно, как кажется на первый взгляд, и может любой, как домохозяйка, так и офисный служащий. При этом вам совершенно не нужно тратить финансы на вызов специалиста, а также покупку дорогостоящей замены вашему выключателю. Теперь свет в вашем доме будет работать всегда.

Как заменить выключателя света в квартире с одной, двумя кнопками?

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света
двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши.

Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно.

А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Источник: https://domikelectrica.ru/kak-pravilno-podklyuchit-dvuxklavishnyj-vyklyuchatel-sveta/

Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как заменить выключатель света своими руками

  • Выключатели света выполняются из прочных материалов высокого качества.
  • Но даже такие приборы со временем выходят из строя, и их приходится менять на новые устройства.
  • Произвести замену можно самостоятельно, не прибегая к помощи электрика, для этого нужно освоить технику выполнения работы и соблюдать меры безопасности.

Когда потребуется замена выключателя

Замена выключателей может потребоваться по различным причинам. К ним относятся поломка, износ коробки или окончание срока эксплуатации. При ремонте квартиры и изменении ее интерьера также может потребоваться установка более подходящего по дизайну изделия. Поменять старый выключатель света на новый можно за 20 минут. Важно соблюдать инструкцию и меры безопасности.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

  • отключить подачу электроэнергии;
  • удаление клавиш при помощи отвертки;
  • снятие внешней декоративной панели;
  • откручивание винтов, на которых крепится выключатель;
  • удаление выключателя из коробки;
  • отсоединение проводов.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Как подготовить проводку

Перед тем, как проводить замену, следует убедиться в работоспособности электропроводки и подготовить ее. Различают два виды проводки

  • скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
  • открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

  1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
  2. Проверить наличие света в других комнатах.
  3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

  • возгорание электропроводки;
  • поломка светильников;
  • быстрый выход из строя самого выключателя;
  • короткое замыкание;
  • поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки.

Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами.

Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов.

Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности.

Источник: https://elektrika.expert/vykljuchateli/zamena-vykljuchatelja-sveta.html

Инструкция, как легко поменять выключатель своими руками

Когда наступает момент замены выключателя, многие впадают в ступор и не знают что делать. Страх получить удар током или что-то сделать неправильно в такой ситуации понятен.

Но эти страхи возникают просто от того, что данная ситуация для Вас новая и с этим Вы еще не сталкивались.

Можно, конечно, вызвать электрика, но, во первых это не так сложно сделать своими руками, а во вторых электрика, в большинстве случаев придется ждать дольше, чем устранить неполадку своими руками.

Что нужно знать про замену?

Несмотря на то, что этот процесс достаточно несложный, при замене выключателя света своими руками необходимо соблюдать определенные меры предосторожности. Самое главное, что необходимо знать при замене выключателя это месторасположения электрического щитка. Так как самое главное обесточить провода, приходящие на выключатель.

Виды

Проведем классификацию выключателей по нескольким признакам:

  • по способу крепления;
  • по количеству клавиш;
  • по конструкции;
  • по конструкции клемм для крепления концов проводки;
  • по принципу включения.
  1. По способу крепления выключатели подразделяются на два вида: внутренние и наружные.
    • Наружные выключатели применяются при открытой проводке, когда проводка проходит непосредственно по стенам, выключатель соответственно крепится тоже к стене. Такое очень редко встречается в обычных квартирах, больше характерно для деревянных домов.
    • Внутренние выключатели же применяются, когда проводка спрятана под штукатуркой. В этом случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.
  2. По количеству клавиш выключатели бывают одноклавишные, двухклавишные и трехклавишные.
    • Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и клавишу. Они являются самыми простыми в монтаже, но такие выключатели включают и выключают сразу все лампочки, которые есть в люстре.
    • Выключатели с двумя клавишами состоят их двух электрических цепей. Их можно применять, например, если у вас трехрожковая люстра. В таком выключателе можно разделить, чтобы одна кнопка отвечала за одну лампочку, а вторая за две другие лампочки, таким образом в такой люстре можно включить любое количество лампочек, начиная от одной и заканчивая всеми тремя.
    • В трехрожковом выключателе соответственно три электрических цепи.
  3. По способу крепления проводов выключатели бывают с винтовым креплением и безвинтовым.
    • Выключатели с винтовым креплением – это самый распространенный вид выключателей. Зачищенный конец провода в таких выключателях фиксируется при помощи винта. Преимуществом данного вида крепления является простота монтажа. А к недостаткам можно отнести необходимость периодически подтягивать винт, так как под воздействием вибраций он незначительно откручивается.
    • Выключатели с безвинтовым или быстрозажимным способом крепления встречаются реже. К достоинствам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недостаткам можно отнести то, что не при любом виде проводки можно использовать такой тип крепления, он подходит для медной многожильной проводке и неприменим для старой алюминиевой проводки.
  4. По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
    • Клавишные выключатели в особом представлении не нуждаются. Практически у всех дома такие выключатели. Процесс замыкания цепи производится механически, нажатием клавиши.
    • В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, только в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень часто такие выключатели встречаются на настольных лампах.
    • Диммерные выключатели – это такие выключатели, которыми можно не только включать и выключать свет, но еще и регулировать его интенсивность. Они оснащены реостатом. Помимо довольно часто встречающихся выключателей, на тех же самых настольных лампах, с колесиком, есть еще диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
    • Поворотные выключатели наиболее часто встречаются в помещениях с открытой проводкой или в помещениях с дизайнерским интерьером под старину или лофт. Они не являются такими многофункциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
    • Веревочные выключатели также многим знакомы, достаточно часто они применяются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особенного нет.
    • Сенсорные выключатели являются самыми современными из всего списка и обладают огромным функционалом по сравнению с остальными. Сенсорные выключатели могут обладать такими функциями, как: таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другие. Несмотря на то, что этот тип выключателя является самым дорогим, он же и самый востребованный. Дополнительно вы можете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой.
    • Акустический же выключатель снабжен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, чаще всего это хлопки (о таком выключателе мы писали здесь). В отличае от сенсорных выключателей встречаются более дешевые модели, которые редко отличаются хорошим качеством.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

  1. Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления. Здесь достаточно знать внешняя у Вас проводка или внутренняя.
  2. Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
  3. Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
  4. Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
  5. Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной. Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
  6. Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А. Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт. Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
  7. Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
  8. И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

  1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
  2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
  3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
  4. Теперь необходимо открутить крепежные винты.
  5. После этого можно будет вытащить выключатель из подрозетника.
  6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.

    Совет

    Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

  7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

  1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
  2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
  3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

Более подробную инструкцию по установке выключателя своими руками вы найдете в отдельной статье.

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Источник: https://okcomfort.com/elektrika/vikluchateli/kak-pomenyat.html

Как поменять выключатель с одной или двумя кнопками

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать.

Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение.

Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

  • Зачистить концы проводов от изоляции на 1-1,5 см ножом.
  • Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
  • Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
  • Затянуть винт контакта.
  • Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
  • Зачистить и вставить в отверстие следующий провод.
  • Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов.

При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2.

Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Источник: https://YaElectrik.ru/elektroprovodka/kak-pomenyat-vyklyuchatel

Как поменять выключатель, если ты не электрик? — Хозяин Дома

Чтобы поменять выключатель в квартире или офисе, можно совсем не разбираться в электропроводке, где находиться фаза или ноль. С выключателем все очень просто, если предварительно отключить напряжение в щите и уметь обращаться с отверткой. Будем считать, что вы это можете. И так, как поменять выключатель своими руками?

С чего приступить к работе?

Отбросьте боязнь электричества (если она у Вас имеется, конечно) и смело принимайтесь за дело. При этом вы получите целых три плюса. Во первых, сэкономите своё время на ожидание мастера.

Во-вторых, сэкономите свои деньги. И в третьих, приобретёте опыт работы с электричеством.

Если Вам кажется, что это не совсем легко, можно воспользоваться нашей инструкцией и у Вас все получиться, а произвести такую замену не сложнее чем поменять розетку.

Важно! Перед тем как приступить к любым действиям Вы должны быть уверены, что питание на розетку отключено!

Инструменты и материалы для работы:

  • Выключатель для замены старого:
  • Крестовая или плоская отвертка;
  • Небольшие плоскогубцы;
  • Индикаторная отвёртка.
  1. В целях электробезопасности, отключаем автомат, который подает напряжение на выключатель, а после отключения проверяем, что выключатель перестал включать свет. Значит он обесточен и можно приступать к его замене.
  2. Откручиваем винт, который крепит декоративную накладку и снимаем ее. Теперь ослабляем винты, которые удерживают распорные лапки по бокам механизма выключателя и вынимаем механизм из стены. С помощью отвёртки отсоединяем электрические провода из зажимов выключателя, запоминая их подключение к к контактам.
  3. Если выключатель одноклавишный, то к. нему подходит два провода и подключить их можно в любой последовательности, но лучше определить, где находится фазный провод. Для этого нужно развести провода, чтобы они не касались друг друга и включить автомат в щите. С помощью индикаторной отвертки определяем фазу. На этом проводе индикатор будет светиться. Отключаем автомат. Подключаем фазный провод к клемме L на механизме, оставшийся провод ко второй клемме. Устанавливаем механизм в гнездо, крепим его распорными лапками.
  4. Если выключатель двухклавишный, сначала находим фазный провод индикаторной отверткой, также подключаем его к клемме L, а два оставшихся ко 2 и 3 клемме на механизме.
  5. Одеваем декоративную крышку, крепим ее винтом, включаем автомат и проверяем работу выключателя.

В дополнение посмотрите небольшой видео сюжет о замене выключателя своими руками без вызова электрика и помните, если проводка не совсем старая, то сделать такую работу для Вас не составит труда.

Источник: https://hozayindoma.ru/remont/kak-pomenyat-vyklyuchatel-esli-ty-ne-elektrik.html

Замена выключателя света в квартире – простая инструкция сложной работы для новичков

Электрофурнитура

07.07.2017

6.7 тыс.

4.5 тыс.

5 мин.

Современные выключатели света выполняются из высококачественных материалов, однако со временем даже они выходят из строя. Это приводит нас к необходимости выполнять замену электрооборудования.

Такое может случиться где угодно: в офисе, на работе или у себя дома. Однако вам не потребуется прибегать к помощи профессиональных специалистов, если вы самостоятельно освоите технику замены выключателей.

Нельзя сказать, что работа очень простая, но при должном усердии и внимательности справиться с этим сможет любой человек.

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования. Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

  • Возгорание проводки в распределительном щитке и стенах;
  • Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
  • Короткое замыкание;
  • Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности.

Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки.

В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

  1. 1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
  2. 2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами.

Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами.

При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом.

Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт.

Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

  1. 1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
  2. 2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

  • С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
  • Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/zamena-vyklyuchatelya-sveta-v-kvartire.html

Замена выключателя света своими руками: инструкция

Иногда можно столкнуться с проблемой, когда в комнате не включается свет. Если замена лампочки не помогает, тогда в этом случае может потребоваться замена выключателя. Вызывать электрика в большинстве случаев будет дорого. Поэтому лучше всего заменить выключатель освещения самостоятельно. Для замены выключателя, вам потребуется: отвертка, индикатор фазы, новый выключатель, а также нож и изоляционная лента.

Как заменить выключатель

Перед тем, как заменить выключатель освещения сначала необходимо отключить электричество. Отключить электричество можно в этажном щитке на лестничной площадке. В некоторых квартирах щиты учета могут находиться в прихожей. Если вместо автомата установлен плавкий предохранитель, тогда его нужно выкрутить. Если автоматы будут установлены на обоих линиях, тогда следует отключить обе линии.

Последовательность замены одноклавишного выключателя

Конструкция выключателя может быть разнообразной. В зависимости от особенностей нужно отжать крышку и вынуть клавишу выключателя. Простыми словами нужно снять все элементы выключателя, которые будут закрывать доступ к проводам. После того, как будет доступ к проводам нужно убедиться в том, что проблема именно в выключателе. Для этого нужно включить квартирный автомат и с помощью индикатора фазы определить на каком из двух проводов находится фаза. При касании индикаторной отвертки на ней должна загореться красная лампочка. Индикатор необходимо держать только за ручку. Прикасаться к металлической части запрещается, так как можно получить удар током.

Важно! При включенном электрическом токе прикасаться к оголенным проводам или клеммам запрещается. Это может быть опасным для жизни.

После обнаружения нужно включить выключатель и проверить появление фазы на другой клемме. Если вы увидите, что фаза присутствует, тогда это означает, что выключатель полностью исправен, а неисправность находится между выключателем и светильником. Если фаза не появилась, тогда это означает, что следует заменить старый выключатель. В некоторых квартирах выключатели могут быть установлены с нарушением правил на нулевом проводе. Поэтому способ проверки, который указан выше не подойдет. В этом случае вам потребуется использовать мультиметр. У нас есть статья о том, как пользоваться мультиметром.

Мультиметр для проверки фазы

Отключите квартирный автомат, проверьте индикатором отсутствие фазы на клеммах выключателя и выкрутите лампы со светильника. Затем вы можете замерить сопротивление между клеммами. Если выключатель исправен, тогда сопротивление будет равняться нулю. При наличии поломки сопротивление будет близко до бесконечности.

Снятие выключателя света

Теперь нужно открутить все крепежные болты и отсоединить провода и корпус. Когда вынимаете выключатель постарайтесь не повредить провода. Теперь следует проверить состояние проводов. Если оголенная часть во время монтажа отвалилась, тогда нужно защитить провода вновь и подогнать концы таким образом, чтобы было удобно подключить новый выключатель. Участки с поврежденной изоляцией необходимо обмотать изоляционной лентой. Для проверки прочности крепления проводов их необходимо подергать, но не слишком сильно. Если соединение плохое, тогда следует докрутить крепежные винты.

Теперь можете включить подачу питания и проверить работоспособность нового выключателя. Если соединение и подключение выполнено правильно, тогда свет загорится. Теперь вы знаете, как заменить старый выключатель света на новый. Надеемся, что эта информация была полезной и интересной.

Читайте также: как сделать диммер своими руками.

Как поменять выключатель?

Выключатели освещения выходят из строя не так часто, как розетки, хотя эксплуатируются несколько раз в день. Обычно срок службы выключателей составляет 8-10 лет. Неисправности выключателей можно разделить на подкатегории: механические неисправности и электрические. Первые связаны с истиранием деталей, поломкой пружин и пластмассовых элементов, средств крепления к подрозеточной коробке. Вторые – с подгоранием и разрушением контактов, расслаблением электрических зажимов. Если поломку не удается устранить, следует принять решение о замене изделия целиком.

Разновидности выключателей освещения

Выключатель может быть одноклавишным и управлять одним светильником. Если он двухклавишный, то возможны два варианта: либо к изделию подключено два световых прибора, установленных в разных помещениях (туалет, ванная), либо в многоламповом светильнике раздельно управляются две группы ламп, например люстра. Также существуют более сложные трехклавишные выключатели и комбинированные блоки выключателя с розеткой.

Одноклавишный выключатель освещения

одноклавишный выключатель

Двухклавишный выключатель освещения

двухклавишный выключатель

Трехклавишный выключатель освещения

трехклавишный выключатель

Комбинированный выключатель

комбинированный блок — выключатель плюс розетка

Замена неисправного выключателя освещения

замена выключателя

Ремонт или замену выключателя наиболее квалифицированно и безопасно выполнит специалист-электрик, имеющий допуск к электротехническим работам. В любом случае помещение, где предполагается провести замену установочного изделия, должно быть обесточено. Разборка выключателей старого образца производится вывинчиванием крепежного элемента, удерживающего защитную крышку. У новых европейских изделий, прежде всего, необходимо отделить клавишу от корпуса, посредством отвертки, вставленной в среднюю часть бокового зазора.

После визуального осмотра определяют, с какой стороны (сверху или снизу) подходят провода к токоведущим зажимам. Чтобы не было лишних проблем, новый выключатель должен иметь похожую конструкцию. Она может различаться тем, что клеммы будут расположены с другой стороны, дотянуться до которых проводам не представится возможным по причине недостаточной длины. Изделие придется устанавливать в перевернутом виде, и от этого поменяется привычный стандарт включения. Чтобы включить свет, нужно будет нажать на нижнюю часть клавиши и наоборот. Через проводники освещения протекают не  большие токи, поэтому если хотите оставить привычный стандарт: включения/выключения освещения можно с помощью пружинных клемм нарастить провода, которые легко вмещаются в коробке вместе с выключателем.

Как поменять выключатель освещения

Для одноклавишного выключателя не будет никакой разницы, как подключать провода. У двухклавишного и трехклавишного варианта один провод должен быть общий (питающий), а остальные будут питать соответствующие светильники. Для трехклавишного выключателя понадобится четырехжильный проводник. Общий провод (питающий) нельзя менять с другими проводниками, иначе выключатель не будет корректно работать. Кроме того, общий (питающий) провод должен являться фазовым. То есть все выключатели в доме должны работать на разрыв не нулевого проводника, а фазы сетевого напряжения. В противном случае при замене электроламп человека может ударить током при прикосновении одновременно, к примеру, стояка горячей или холодной воды, даже если выключатель будет отключен. Для полной безопасности во время замены ламп или ремонта светильников, правильно будет обесточить линию с помощью автоматического выключателя в электрическом щите.

замена выключателя

Проверку на правильность подключения фазы к электроустановкам сможет сделать специалист при помощи индикатора отвертки или при помощи мультиметра.

выключатель — контроль наличия питания

Демонтаж неисправного выключателя производят путем расслабления крепежных зажимов и извлечения его из коробки. Если требуется, зачищают концы проводки и изолируют опасные места. Новое изделие устанавливают в обратном порядке, фиксируя необходимые крепежные элементы. После подачи напряжения проверяют четкость срабатывания изделия, правильность коммутирования.

выключатель освещения

Заменить вышедший из строя электрический выключатель не сложнее, чем розетку. Линии энергоснабжения осветительных приборов в квартирной проводке имеют меньшее значение максимального тока, выполнены из более тонкого провода, приблизительно 1,0-1,5 мм в диаметре. Этого вполне достаточно, чтобы питать большую люстру в зале, имеющую 5 лампочек мощностью по 75 Вт, и тем более 100-ватный светильник в прихожей или на кухне. Если в доме используются энергосберегающие лампы, то нагрузка на осветительную проводку будет еще меньше.

проверка правильной коммутации выключателя

Оцените качество статьи:

Как заменить однополюсный выключатель света

Большинство настенных выключателей в вашем доме — это однополюсные выключатели, которые управляют осветительной арматурой или розеткой с одной стены. Настенные переключатели со временем изнашиваются и нуждаются в замене из-за того, что они используются очень часто. Если настенный выключатель потерял защелку или чувствует себя плохо, если вы замечаете гудение или треск при работе с ним, или если он не может управлять осветительной арматурой, пора заменить выключатель.

Электропроводка выключателя света

Выключатели света работают, обеспечивая рабочий разрыв провода горячей цепи, ведущего к осветительной арматуре или другому устройству.Поворот рычага переключателя открывает и замыкает цепь горячего провода, ведущую к осветительной арматуре, что позволяет вам включать и выключать его по желанию. В большинстве выключателей освещения нет подключения нейтрального провода, что делает замену довольно простой — достаточно просто отсоединить два горячих провода от старого выключателя и снова подключить их к новому выключателю. Для простого однополюсного переключателя вам даже не нужно обращать внимание на то, какой горячий провод подключается к какой винтовой клемме — они взаимозаменяемы.

Тем не менее, любой ремонт электрооборудования может привести к осложнениям.Это особенно вероятно, когда вы имеете дело со старой проводкой, где цветовая кодировка проводов может отсутствовать или когда вы сталкиваетесь с удивительным набором проводов, проходящих через электрическую коробку. Но главное — просто обратить внимание на то, какие провода подключены к переключателю, и убедиться, что они подключены таким же образом к новому переключателю.

Один очень распространенный усложняющий фактор — это то, как (и если) выключатель заземлен. В течение многих лет настенные выключатели обычно устанавливались без заземления.Если провода заземления цепи присутствовали в электрической коробке, они просто соединялись вместе, чтобы пройти через коробку. Но некоторое время назад электрический кодекс требовал, чтобы настенные выключатели имели заземление. В результате все новые переключатели, которые вы приобретаете, будут иметь зеленый винт заземления на монтажной планке. При замене старого переключателя вам необходимо подключить новый переключатель к заземляющим проводам схемы, даже если у вашего старого переключателя не было такого заземляющего соединения.

Когда звонить профессионалу

Замена настенного выключателя является одним из самых простых способов ремонта домашней электрики, но каждый раз, когда вы работаете с электричеством, существует вероятность поражения электрическим током.Замену выключателя света лучше всего выполнять домашним мастером, имеющим опыт ремонта электрооборудования и некоторое понимание схем. Если это вас не описывает, возможно, вам лучше вызвать электрика для выполнения этой работы. И не бойтесь звонить профессионалу, если вы начинаете ремонт, но обнаруживаете, что обстоятельства не такие, как вы ожидали.

Как заменить выключатель света

Фото: fotosearch.com

Благодаря простоте конструкции и функции, кажется, что выключатели света служат почти вечно, несмотря на ежедневное использование.Действительно, большинство из нас редко задумывается об этих скромных, трудолюбивых компонентах, но, безусловно, есть случаи, когда вы захотите их заменить. Возможно, вам просто нужен более красивый или более функциональный переключатель, или, может быть, переключатель работает, либо излучает искры, либо издает хлопок.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Какой бы ни была причина, по которой вы ищете способ замены выключателя света, вы, возможно, захотите вызвать электрика.В конце концов, как и при любом домашнем ремонте, в котором используется электричество, всегда разумно проявлять осторожность. Тем не менее, если вы соблюдаете основные меры безопасности, вы, вероятно, сможете самостоятельно заменить выключатель света, сэкономив хлопоты и расходы по найму профессионала. Скорее всего, ваш набор инструментов уже содержит необходимые инструменты, поэтому, помимо нового переключателя и следующих инструкций, вам понадобится всего лишь свободный час для завершения этого небольшого проекта.

Инструменты и материалы

Шаг 1

Прежде чем всерьез приступить к замене выключателя света, сначала подойдите к электрической панели и отключите электричество в комнате, где вы собираетесь работать.Если на выключателях в коробке нет маркировки, методом проб и ошибок определите, какой из них управляет цепью, в которой находится выключатель, который вы заменяете.

Для этого сначала включите переключатель. Если он контролирует потолочный светильник, убедитесь, что свет горит. Если он управляет розеткой, включите лампу в розетку и убедитесь, что она горит. Затем, один за другим, переключите каждый прерыватель и проверьте потолочный светильник или контрольную лампу, чтобы увидеть, не погаснет ли она. (Обратитесь за помощью к другу или члену семьи, чтобы избежать многократных поездок туда и обратно.)

После того, как вы определили правильный выключатель, переведите его в положение «выключено». Затем, чтобы убедиться, что на выключатель света нет электричества, снимите лицевую панель и держите бесконтактный датчик напряжения примерно на полдюйма от винтовых клемм выключателя. (Если вы используете другой тип измерителя напряжения, например мультиметр, следуйте инструкциям производителя.)

Если детектор не регистрирует ток, вероятно, безопасно перейти к следующему шагу, но прежде чем вы прыгнете вперед. , никогда не повредит проверить детектор, подключив его к ближайшей розетке, на которую, как вы уверены, подается питание.

Фото: fotosearch.com

Шаг 2

Теперь, когда вы сняли лицевую панель, приступайте к выкручиванию винтов, которыми коммутатор крепится к стене. Затем вытащите выключатель из стены и осмотрите идущие в него провода. Если эти провода наматываются на винты клемм на боковой стороне коммутатора, просто ослабьте винты, чтобы освободить провода. Однако, если у вас более новый коммутатор, провода могут подключаться не к клеммным винтам, а через отверстия в задней части коммутатора.(Они известны как переключатели с обратной проводкой, с обратной прокладкой или нажимные переключатели.) Чтобы удалить провода, осторожно потяните за каждый из них, вставляя плоское лезвие небольшой отвертки в прорезь под отверстием, где провод входит в корпус.

Во время работы обязательно отслеживайте, какой провод куда идет, особенно если провода не имеют цветовой маркировки. Черный или красный «горячий» провод прикрепляется к латунному винту (или входит в отверстие на той же стороне, что и латунный винт). Между тем, белый «нейтральный» провод подключается к серебряному винту (или входит в отверстие на той же стороне, что и серебряный винт).Наконец, обратите внимание на расположение заземляющего провода. Этот зеленый или неизолированный медный провод обычно прикрепляется к зеленому клеммному винту на выключателе света, поэтому вам нужно будет его открутить. Иногда заземляющий провод подключается к винту на самой электрической коробке, и в этом случае вы можете оставить его в покое.

Шаг 3

При необходимости используйте инструмент для зачистки проводов, чтобы обнажить примерно полдюйма как горячего, так и нейтрального провода. Теперь подготовьте сменный выключатель света, используя его метки включения-выключения, которые помогут вам сориентировать устройство правой стороной вверх.Затем, начиная с горячего провода, начните прикреплять провода к новому переключателю. Если вы подключаете провода к клеммным винтам, скрутите оголенную часть горячего провода в петлю по часовой стрелке, наденьте петлю на латунный винт (кончик провода должен быть направлен в сторону от комнаты), затем затяните винт. Однако, если на задней стороне переключателя есть нажимные разъемы, просто вставьте горячий провод в соответствующее отверстие.

Шаг 4

Перейдите к присоединению нейтрального провода к переключателю света, используя ту же технику, которую вы использовали для присоединения горячего провода.Если провод заземления был подключен к старому переключателю, завершите проводку, подключив заземление. Если заземляющий провод был (и остается) подключен к коробке, пусть будет. После того, как все провода подключены, вставьте переключатель обратно в электрическую коробку и прикрепите его к стене винтами сверху и снизу. Наконец, вернитесь к электрической панели и включите выключатель света. Проверьте, работает ли она, и если да, то снова прикрутите лицевую панель.

Напутствие: если вы хотите заменить выключатель света диммером, вы можете выполнить процесс, описанный выше, но помните — не все диммеры созданы равными.Для успешной установки дважды проверьте, что выбранный вами диммер имеет достаточную мощность для управления вашим осветительным прибором. Сложите максимальную мощность ламп, которые вы хотите включить в диммер, и постарайтесь найти переключатель диммера с номинальной мощностью выше расчетной.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как подключить выключатель света — Как заменить выключатель света

Большинство домашних мастеров уклоняются от выполнения электромонтажных работ, опасаясь получить удар током или вызвать пожар.И это, конечно, понятно; с электричеством шутить нельзя. Тем не менее, существует множество простых электрических обновлений, которые при правильном выполнении совершенно безопасны. И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные выключатели, которые сильно выцвели, потрескались или просто изношены и некрасивы, замените их новыми выключателями. Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самое важное правило электромонтажных работ состоит в том, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света. (Или открутите предохранитель, если в вашем доме есть блок предохранителей.) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Прикоснитесь щупом тестера к проводам на переключателе. Если электричество отключено, тестер не загорится и не издаст звуковой сигнал. Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено. Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или удалите правый предохранитель).

Теперь открутите выключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым.Убедившись, что все провода внутри коробки отключены, можно продолжать.

💡 С помощью мобильного телефона сделайте снимок подключения переключателя. Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи. Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

После того, как электричество будет отключено, отверткой ослабьте каждую винтовую клемму и удалите загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. выключатель.Плотно вставьте отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый выключатель. Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Ножницы и зачистки

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода расширяются и слегка сжимаются каждый раз при включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки.Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединить провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода с помощью острогубцев или отверстия на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов совершенно прямыми.

Присоедините провода

Установите переключатель в распределительной коробке так, чтобы положение ВКЛ было направлено вверх, к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому коммутатору.

Вот как обычно подключают однополюсный выключатель: в распределительную коробку обычно входят два двухжильных кабеля. Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод.Начните с использования винтового соединителя, обычно называемого проволочной гайкой, чтобы соединить вместе два белых изолированных провода. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите вместе два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте один из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем — типа с отверстием в колпачке — наденьте его на оставшийся 4-дюймовый провод, сдвиньте его вниз и плотно накрутите на два оголенных медных провода.Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов. Один из черных проводов подает питание на выключатель, другой — на светильник; это обычно называется включением и отключением питания.

Установите новый коммутатор

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, осторожно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания.После подключения всех проводов оберните изолентой весь корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите переключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и что он работает правильно.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как заменить трехскоростной выключатель цепи потолочного вентилятора | Руководства по дому

Тяговая цепь активирует переключатель внутри блока вентилятора. У некоторых вентиляторов есть переключатель, который только включает или выключает вентилятор, в то время как у других есть переключатель, который включает вентилятор на трех разных скоростях. При каждом натяжении цепи скорость вентилятора увеличивается или уменьшается до точки остановки.Замените любой тип переключателя, выполнив ту же процедуру. Переключатели не универсальны, поэтому вам, скорее всего, придется удалить неисправный переключатель перед поиском запасной части.

Выключите вентилятор. Отключите прерыватель, который управляет электрической цепью, частью которой является вентилятор. Выключатель находится на главной электрической панели дома.

Поднимитесь по лестнице или ступенькам, чтобы добраться до кожуха вентилятора. Будьте осторожны, потому что большая часть работы происходит над уровнем пола.

Отвинтите крышку, установленную в нижней части двигателя, чтобы получить доступ к блоку переключателя. Обычно пластину удерживают три винта. Найдите крышку, продвигаясь по цепочке к корпусу. С помощью бесконтактного тестера цепей убедитесь в отсутствии электричества в проводке блока.

Ослабьте гайку, удерживающую переключатель, и потяните узел цепи к корпусу вентилятора. Иногда можно ослабить гайку вручную, но для этого может потребоваться гаечный ключ.

Вытяните переключатель за пределы корпуса, чтобы его можно было осмотреть, но не отсоединяйте провода.Вместо этого возьмите камеру или мобильный телефон и сделайте несколько фотографий проводной сборки. Это поможет вам правильно подсоединить провода при установке нового переключателя. Порядок, в котором прикреплены провода, а также цвета прикрепленных проводов важны.

Отсоедините провода вентилятора от проводов на переключателе. Обычно эти провода соединяются с помощью гаек, которые вы ослабляете, поворачивая их против часовой стрелки. Но в некоторых моделях есть провода, идущие от вентилятора прямо к выключателю.Заманчиво их разрезать, но не надо. Вставьте отвертку с узким лезвием в пазы рядом с каждым проводом, и они освободятся.

Запишите производителя потолочного вентилятора и номер модели. Подберите новую деталь в домашнем центре или магазине вентиляторов, используя эту информацию вместе со старым переключателем.

Изучите сделанную вами фотографию схемы подключения старого переключателя. Вставьте провода вентилятора в разъемы на новом переключателе. Или, если у нового переключателя есть провода, скрутите их вместе с соответствующим проводом от вентилятора, а затем закрепите соединение гайкой для проводов.Иногда у нового переключателя есть клеммы. Оберните оголенный конец провода вентилятора вокруг соответствующей клеммы и затяните каждый винт. Возможно, вам придется отрезать около 1/2 дюйма изоляции от проводов переключателя и вентилятора, чтобы выполнить соединения. Сделайте это с помощью пары инструментов для зачистки проводов.

Поместите новый переключатель в корпус вентилятора. Присоедините новый переключатель с помощью монтажной гайки от старого переключателя.

Закрутите монтажную крышку на место. Снова включите электрический выключатель вентилятора.

Ссылки

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Проекты домашнего электрооборудования, в которые можно полностью справиться

Фото: Розмари Уоллер (Shutterstock)

Выполнение проектов по электричеству в доме может показаться сложной задачей, если вы никогда раньше не занимались этим.Но то, что работа связана с проводами, не означает, что вам нужно привлекать профессионалов. Вот восемь обычных электрических ремонтов и замен, которые вы можете полностью выполнить самостоятельно. Предварительный опыт не требуется.

Большая часть того, что мы обсудим ниже, связана с заменой приспособлений. Если ваш ремонт выходит за рамки этого (например, повторное подключение панели выключателя или подключение нового места в вашем доме), , пожалуйста, проконсультируйтесь с электриком. Даже если вы думаете, что у вас есть навыки для выполнения этой работы, существуют строительные нормы и правила, и вам часто требуется разрешение.

Сначала убедитесь, что питание отключено.

Начнем с примечания по технике безопасности: когда дело доходит до выполнения любого электрического ремонта, убедитесь, что питание отключено. . Обеспечить вашу безопасность так просто. Если нет электричества, этот ремонт не только выполним, но и полностью безопасен.

Отключите его

Если вы работаете с устройством, которое можно отключить от сети, всегда отключайте его от сети. Однако вы должны знать, что в некоторых устройствах могут быть конденсаторы, накапливающие электрический заряд, даже когда они отключены от сети.Вы сможете подтвердить, так ли это, проконсультировавшись с руководством или просмотрев технические характеристики в Интернете, но если вы не уверены, обратитесь к профессионалу.

G / O Media может получить комиссию

Выключите прерыватель

Надеюсь, ваша панель прерывателя хорошо промаркирована. Если это так, просто выключите прерыватель, который направляет питание ко всему, над чем вы работаете. Если человек, который изначально подключал цепи, выполнил свою работу правильно, вы, вероятно, увидите такие ярлыки, как «розетки на северной стене в логове» или «освещение кухни и гостиной».”

Найдите правильный выключатель

Если ваша панель выключателя плохо промаркирована, как правило, не так сложно найти правильный выключатель. Если вилка или выключатель света, над которыми вы работаете, по-прежнему работают, включите его. Подойдите к панели выключателей и начните отключать выключатели по одному, пока не получите нужный. Если это розетка, включите свет и продолжайте переключать выключатели, пока он не выключится. Очевидно, если кто-то вам поможет, это может пойти намного быстрее. Если вы ремонтируете что-то, что не работает, вы всегда можете использовать мультиметр, чтобы проверить, получает ли он питание.

Для максимальной безопасности отключите основное питание

Если вы не уверены, что нашли правильный выключатель, и у вас нет хорошего способа проверить, вы всегда можете отключить основное питание для жилой дом. Преимущество здесь в том, что вы можете быть уверены, что убили силу того, над чем работаете. Недостаток в том, что у вас не будет электричества для инструментов или света, если у вас нет альтернативного источника.

Убедившись, что вы отключили питание нужного устройства, проверьте его еще раз.Теперь о ремонте.

Замените выключатель света

Возможно, ваш выключатель света вышел из строя или вам просто нужен новый вид или тип выключателя. Замена выключателя света — несложный проект. После того, как вы выключили питание, вам понадобится отвертка, плоскогубцы и несколько минут.

Однако первое, что вам нужно сделать, это убедиться, что у вас есть правильный тип переключателя. Номенклатура может немного сбивать с толку, но на самом деле это не так. Есть несколько типов выключателей света.

Однополюсный выключатель

Однополюсный выключатель управляет одним светильником из одного места, например, в спальне с одним выключателем, когда вы входите в дверь. Это самый распространенный тип переключателя, который вы найдете в домах, и процесс его установки довольно прост.

Двухполюсный переключатель

Двухполюсный переключатель, несмотря на свое название, по-прежнему управляет только одним прибором из одного места. Разница в том, что он имеет две дополнительные клеммы для подключения дополнительных проводов под напряжением, необходимых для управления цепью на 240 вольт.Вряд ли вы будете иметь дело с переключателем такого типа.

Трехпозиционный переключатель

Трехпозиционный переключатель позволяет управлять одним прибором из двух разных мест. Например, у вас может быть коридор с одним светом (или гирляндой) и выключателями на обоих концах. В этом случае оба переключателя должны быть трехпозиционными.

Четырехпозиционный переключатель

Четырехпозиционный переключатель позволяет управлять одним прибором из трех разных мест.Иногда их можно встретить в очень больших комнатах. При установке переключателей в трех местах вам понадобится один четырехпозиционный переключатель и два трехпозиционных переключателя. Вы также будете использовать четырехпозиционные переключатели в сочетании с трехпозиционными переключателями, когда у вас есть приборы, контролируемые более чем тремя точками, но это начинает немного сбивать с толку. Лучший способ атаковать переключение в нескольких местах — это вытащить существующие переключатели и использовать их в качестве ориентира для новых переключателей.

Диммерный переключатель

Диммерные переключатели также доступны для каждого из этих типов переключателей, и процесс установки практически идентичен.

Необходимые инструменты / материалы
  • Отвертка (Phillips или плоская)
  • Игольчатые плоскогубцы
  • Мультиметр (опционально, для проверки отключения питания)
  • Правые переключатели света

Заменить розетку

Заменить электрическую розетку так же просто, как заменить выключатель. Фактически, это, по сути, та же процедура, что и и : вам не нужно так сильно беспокоиться о выборе розетки правильного типа.Розетки бывают трех типов:

Незаземленная

Незаземленная розетка имеет только два отверстия. В нем отсутствует третье круглое отверстие, используемое для заземления. Обычно вы видите их только в старых домах.

Заземленный

Это стандартная трехконтактная розетка, с которой вы, вероятно, наиболее знакомы.

Прерыватель цепи замыкания на землю (GFC или GFCI)

Этот тип переключателя имеет встроенный прерыватель, который автоматически и мгновенно отключает переключатель, прерывая питание в случае короткого замыкания.Обычно вы обнаруживаете их в местах, которые могут подвергаться воздействию воды или чрезмерной влажности, например, в ванных комнатах, гаражах и мастерских. Скорее всего, местные строительные нормы и правила требуют их в этих областях.

Если вы заменяете розетку, вы обычно выбираете розетку любого типа, которая уже установлена. Однако в некоторых местах вы можете решить, что вам нужна розетка GFC вместо обычной розетки с заземлением. Это хорошо. Порядок их подключения идентичен.

То, что вы не хотите, — это просто заменить незаземленную розетку на заземленную.Да, он позволит вам подключить эти трехконтактные вилки, но не превратит его волшебным образом в заземленную розетку. Для этого вам понадобится помощь электрика.

Когда дело доходит до замены розетки, процедура довольно проста. Убедитесь, что питание отключено. Снимите лицевую панель и винты, удерживающие розетку в коробке. Вытяните розетку и провода из стены так, чтобы у вас было место для работы. Обратите внимание, где к существующей розетке подсоединены белый (нейтральный), черный (питание) и зеленый или неизолированный медный (заземляющий) провода.Снимите их и прикрепите на том же месте на новой розетке. Включите прерыватель, чтобы проверить розетку, и, если она работает, выключите прерыватель и закрепите розетку обратно в стене. Это так просто.

Инструменты / материалы, которые вам понадобятся
  • Отвертка (Phillips или плоская)
  • Плоскогубцы
  • Мультиметр (дополнительно, для проверки отключения питания)
  • Сменные розетки, которые вы хотите установить

ЗАМЕНА РОЗЕТКОВ | Сеть DIY

Заменить светильник

Светильники бывают всех форм и размеров, но проводка и способ ее крепления к потолку будут довольно последовательными.Как обычно, перед началом работы дважды проверьте, выключен ли прерыватель. Выключить свет недостаточно, так как по некоторым из этих проводов идет питание вне зависимости от того, включен переключатель или нет.

Сначала снимите старый светильник. Снимите плафон (если он есть) и снимите лампочки. Следующий шаг зависит от приспособления, но обычно есть два длинных винта, которые крепят приспособление к электрической коробке. После того, как вы их удалите, светильник должен легко отрываться от потолка.Вы увидите, что он подключен к электрической коробке тремя проводами: белым (нейтраль), черным (питание) и зеленым или оголенным (заземление). Они будут прикреплены к проводам, идущим от потолка, с помощью винтовых соединителей (обычно называемых проволочными гайками). Отвинтите гайки, и провода должны легко разъединиться.

Установить новое приспособление немного сложно, потому что вам придется удерживать его на месте, пока вы снова подсоединяете эти провода. Иногда можно начать вкручивать крепеж, а места для работы с проводами все равно остается.Иногда нет. Если это тяжелое приспособление, действительно полезно иметь рядом друга, который подержит его, пока вы все соединяете. Подключите провода так же, как они были на старом приспособлении. В инструкции по установке нового приспособления будет схема, если она вам понадобится. После того, как вы соединили провода с помощью гайки, вы также можете обернуть изолентой барашковые гайки и провода для дополнительной безопасности. Это может помочь предотвратить отсоединение проводов, когда вы вставляете их обратно в электрическую коробку и прикручиваете новое приспособление на место.

Инструменты / материалы, которые вам понадобятся
  • Отвертка (Phillips или плоская)
  • Плоскогубцы
  • Фонарик (если у вас недостаточно естественного света)
  • Мультиметр (дополнительно, для проверки) убедитесь, что питание отключено)
  • Гайки для проводов (пластиковые соединители для проводов, которые обычно идут в комплекте с новым приспособлением. Вы также можете повторно использовать те, которые установлены в настоящее время)
  • Изолента (необязательно, для фиксации проводов, чтобы гайки не тянулись) выкл.)
  • Новый светильник

Как: установить светильник | бобвила.com

Восстановите сломанную лампу

Если у вас есть любимая лампа с изношенным шнуром или ржавым патроном, или вы нашли старую лампу, которую хотите восстановить, замена сломанной лампы является одним из самые простые электрические проекты, которые вы найдете. Это не займет много времени, и это дешевое решение — определенно дешевле, чем покупка новой лампы.

Основы лампы не могут быть проще. Сама лампа полая, что позволяет шнуру проходить от ее основания к розетке, к которой прикреплены провода.Сначала вам нужно разобрать лампу. То, как вы это сделаете, немного зависит от лампы, но не сильно различается. Подденьте или открутите нижнюю крышку на основании лампы, чтобы вы могли добраться до места, где вводится шнур. (У некоторых ламп этого даже нет, и вы просто видите шнур прямо там). Обычно шнур удерживается гайкой. на месте, так что открутите это. Отрежьте старый шнур кусачками или ножницами, а затем обратите внимание на верх лампы. На некоторых лампах можно открутить патрон напрямую; на других вам может потребоваться открутить сам винт.Когда он отключен, потяните за него, чтобы открыть проводку. Отсоедините провода от розетки, и все готово.

Повторный монтаж лампы — это просто обратный процесс. Проденьте новый шнур через цоколь лампы. Возможно, вам придется обнажить немного проводов на верхнем конце, чтобы вы могли вкрутить их в клеммы на розетке. Вверните патрон на место, снова затяните гайку в нижней части лампы и установите нижнюю крышку на место, если она есть.

Необходимые инструменты / материалы:
  • Отвертка (крестообразная или плоская; зависит от лампы)
  • Кусачки или ножницы
  • Новый шнур, розетка или что-то еще, что вы заменяете.Вы часто можете купить их в виде полных комплектов в хозяйственных магазинах, если хотите заменить все сразу.

Как перенастроить лампу | Этот старый дом

Замените вилку удлинительного шнура

Удлинители часто подвергаются неправильному обращению, особенно на конце вилки, и вилка может погнуться или сломаться. К счастью, замена вилки удлинителя — это быстрое и простое решение, которое намного дешевле, чем замена самого кабеля. Я люблю держать в магазине несколько новых вилок на всякий случай, так как я могу заменить вилку быстрее, чем поеду в хозяйственный магазин.

Для начала нужно отрезать старую вилку. Если кусачков для работы недостаточно, воспользуйтесь хорошим универсальным ножом. Просто будьте осторожны и режьте по хорошей твердой поверхности. Используйте нож, чтобы разделить корпус кабеля и открыть провода внутри: белый (нейтраль), черный (питание) и зеленый или оголенный (заземление). Снимите корпус примерно на 3/4 дюйма от конца шнура. Используйте кусачки (или инструмент для зачистки проводов), чтобы зачистить каждый из трех проводов примерно на 1/2 дюйма от конца. Откройте новую вилку и подсоедините три провода к клеммам внутри вилки.Не забудьте обернуть провода вокруг клемм против часовой стрелки, потому что в этом направлении вы будете затягивать винты, удерживающие провода. Вставьте вилку обратно, и все готово.

Необходимые инструменты / материалы:
  • Отвертка (Phillips)
  • Универсальный нож
  • Кусачки или инструмент для снятия изоляции
  • Сменная заглушка.

Как заменить штекер удлинительного шнура | Этот старый дом

Нанесите на карту панель выключателя

Мы намекали на это выше, но один из самых умных проектов в области электрооборудования, который вы можете выполнить, — это нанесение карты панели выключателя.Знание того, что контролирует каждый выключатель, может значительно облегчить жизнь, когда придет время для ремонта электрооборудования. Вот как это сделать.

Прежде чем приступить к работе, сначала сделайте снимок текущей метки, на всякий случай, если вам понадобится что-нибудь связать. Если предыдущие жильцы использовали карандаш, считайте, что вам повезло, так как вы можете просто стереть его и начать заново. Если они использовали ручку, вы можете купить сменную этикетку в Интернете или в большинстве хозяйственных магазинов.

Этикетка обычно предварительно пронумерована. Если нет, убедитесь, что вы указали номер прерывателя, когда записываете вещи.На этикетке должно быть указано, где и что. Хорошими примерами являются «4 — Все розетки в главной спальне», и «12 — Верхние светильники в гостиной и на заднем крыльце». Просто выберите понятные для вас ярлыки и помните, что в будущем кому-то, кроме вас, может понадобиться расшифровать их. Так что сделайте им одолжение и пропустите такие ярлыки, как «Спальня Майка». Вместо этого выберите что-то вроде «SW Corner Bedroom».

Вы также можете маркировать фактические выключатели и пластины в вашем доме в соответствии с их номерами выключателей.В нашем доме я снял лицевые панели с розеток и выключателей и с помощью Sharpie записал номер соответствующего выключателя на обратной стороне. Это оказалось действительно полезным.

Этот пост был первоначально опубликован в марте 2014 года и обновлен в октябре 2020 года, чтобы заменить неработающие ссылки и видео, выполнить редактирование копии и добавить новое изображение заголовка. Обновлено 15.03.21, чтобы соответствовать текущему стилю Lifehacker.

Как заменить переключатель выбора духовки

Духовка не запускается? Духовка всегда выставляла неправильную температуру? Это может быть серьезная электрическая проблема с вашей духовкой, неисправный термостат или нагревательный элемент, но это может быть просто селекторный переключатель.Для духовок, у которых нет цифрового кнопочного управления, есть центральный селекторный переключатель, который контролирует температуру вашей духовки. В старых моделях селекторный переключатель даже используется для калибровки духового шкафа.

Однако, когда этот селекторный переключатель выходит из строя, вся остальная духовка перестает работать — за исключением, конечно, таймера. Не волнуйтесь, если вы определили неисправность переключателя духовки или подозреваете ее, мы можем помочь.

1. Протестируйте коммутатор

Прежде всего, убедитесь, что нужно заменить селекторный переключатель.Лучший способ сделать это — попросить техника открыть вашу панель и проверить переключатель с помощью мультиметра. Вы можете сделать это самостоятельно, если уверены, но мультиметр — единственный способ определить, что не включающаяся духовка не запускается из-за самого переключателя.

2. Закажите сменный выключатель

Теперь убедитесь, что у вас есть запасной выключатель, который нужно установить, прежде чем вы начнете разбирать духовку для ремонта. Для начала найдите марку и модель вашей духовки. Торговая марка должна быть напечатана на логотипе снаружи духовки.Это печь. Номер модели можно найти на наклейке, обычно внутри дверного кармана.

Теперь используйте эту информацию, чтобы найти руководство пользователя или руководство по запасным частям. В руководстве по запчастям будет указан точный номер модели переключателя, который необходимо заказать.

3. Подготовка к ремонту

Когда прибудет коммутатор, вы можете готовиться к ремонту. Подготовьте все необходимое и духовку, чтобы вы могли выполнить весь ремонт за один плавный процесс.

  • Расходные материалы
    • Отвертка
    • Гайка 1/4 дюйма
    • Рабочие перчатки
    • Запасной переключатель выбора
  • Отключите печь от стены
    • Это электрический ремонт, включающий в себя работающую деталь питание по проводам. Для вашей безопасности и ухода за духовым шкафом выдерните вилку из розетки. Во время ремонта убедитесь, что ваша духовка не работает электричеством.

4. Доступ к панели управления

В большинстве печей селекторный переключатель находится на верхней панели, доступ к которому осуществляется через заднюю часть.Однако у вашей духовки может быть другая панель для доступа. Этим инструкциям можно приблизительно следовать для другой установленной панели управления.

  • Вытяните духовку
    • Чтобы получить доступ к задней части панели управления, вам нужно отодвинуть духовку от стены. Дайте себе достаточно места, чтобы с комфортом встать или присесть за духовкой для работы.
  • Удалите задние крепежные винты
    • Задняя панель будет закручена несколькими крепежными винтами, от четырех до двенадцати винтов в зависимости от модели.Уберите каждую и отложите в сторону, где вы сможете найти их позже.
  • Отложите заднюю панель
    • Осторожно снимите заднюю панель. Установите его вертикально или на ближайшую стойку, чтобы можно было переустановить после замены переключателя.

5. Снимите старый переключатель

При открытой панели вы готовы удалить неисправный переключатель.

  • Потяните ручку
    • Начните с удаления ручки.Та часть, к которой обычно прикасается ваша рука, сразу же оторвется. Отложите ручку в сторону.
  • Удалите крепежные винты
    • Там будет от одного до четырех крепежных винтов, удерживающих селекторный переключатель духовки на месте сзади. Снимите их и установите винты так, чтобы их было легко найти.
  • Отсоедините жгут проводов
    • Будет жгут проводов, скрепленный, вероятно, белым пластиковым зажимом. Зажим состоит из двух половинок, одна из которых подключается к переключателю, а вторая — к духовке.Разъедините жгут проводов, освободив зажим.
  • Утилизируйте селекторный переключатель
    • Теперь старый переключатель полностью освобожден от установки. Он должен уйти в вашу руку. Вместо того, чтобы выбрасывать его, мы советуем утилизировать переключатель как электронную часть вместе с разряженными батареями и старыми мобильными телефонами.

6. Установите новый селекторный переключатель

Место для селекторного переключателя теперь свободно и готово для установки нового переключателя.Убедитесь, что ваш новый селекторный переключатель полностью распакован: пластик и язычки удалены. Тогда вы готовы к его установке.

  • Совместите новый коммутатор
    • Совместите новый коммутатор с отверстиями и выступами. Убедитесь, что она повернута лицевой стороной вверх и в правильном направлении. Переключатель должен иметь столб с аккуратной резьбой в том месте, где ручка будет крепиться к нему через несколько шагов в будущем.
  • Подсоедините жгут проводов
    • Подсоедините новый переключатель к проводам духовки с помощью пластикового жгута проводов.Сожмите две половинки ремня, пока не услышите щелчок.
  • Затяните крепежные винты
    • Возьмите крепежные винты, отложенные в сторону, и верните их на место. Затяните винты, но не настолько сильно, чтобы легкий металл погнулся.
  • Повторно закрепите ручку
    • Наконец, установите эту ручку духовки на новую стойку селекторного переключателя правой стороной вверх и, если применимо, отрегулируйте ее для правильной калибровки температуры.

7. Соберите печь

Ваш селекторный переключатель заменен и переустановлен. Технически вы можете использовать свою духовку в этой конфигурации, но лучше собрать духовку обратно. Следующие несколько шагов вернут вашу духовку в состояние готовки.

  • Верните заднюю панель
    • Возьмитесь за заднюю панель и установите ее на место. Извлеките крепежные винты из того места, где они хранились, и верните их в каждый слот.Опять же, после затяжки винта нет необходимости слишком сильно затягивать.
  • Включите духовку обратно в розетку
    • Как правило, сейчас самое подходящее время для того, чтобы вставить вилку духовки в розетку. Включите питание духовки, чтобы проверить свой успех.
  • Прижмите духовку к стене
    • Наконец, верните духовку на место. Вставьте его в прорезь шкафа или задвиньте к стене, где он должен быть.

8.Проверьте свой ремонт

И последнее, но не менее важное: убедитесь, что ваш ремонт прошел успешно. Поверните переключатель и установите температуру в духовке. Через десять минут он должен быть готов запекаться. Если ваша духовка не работает или если вам не хочется заниматься этим ремонтом, вы всегда можете рассчитывать на местного специалиста по бытовой технике, который выполнит эту работу. Свяжитесь с нами сегодня, чтобы узнать больше!

Как установить выключатель света | Домашние дела

Устали от этого выключателя, который, кажется, всегда мерцает? Готовы заняться этим новым трехпозиционным переключателем у себя в кабинете? Позвольте Home Matters пролить свет на то, как безопасно, быстро и легко выполнить этот общий проект DIY.Начнем с определения проводов и аксессуаров для установки.

Безопасность прежде всего — отключите электроэнергию

Прежде всего, прежде чем приступить к любым электромонтажным работам, вам нужно найти свою электрическую панель и отключить правильную цепь. Если у вас старый дом, возможно, у вас устаревшая проводка. Взгляните на нашу удобную статью о выявлении проблем со старой проводкой.

Знайте свои провода

Если вы впервые беретесь за выключатель света, пометьте свои провода.Нет ничего постыдного в том, чтобы перестраховаться. Кроме того, если в какой-то момент во время этого процесса вы чувствуете себя неуверенно, прекратите то, что вы делаете. Также нет ничего постыдного в том, чтобы признать, что вы боитесь чего-то или даже боитесь иметь дело с электричеством. Если вы не уверены, не стесняйтесь вызвать местного электрика.

Заземляющий провод — Заземляющий провод — ваш друг. Звучит глупо, но этот оголенный провод защищает вас от поражения электрическим током, поддерживая напряжение в цепи.Кроме того, заземляющий провод является причиной срабатывания автоматического выключателя, если напряжение становится чрезмерным.

Hot Wire — Этот черный провод оправдывает свое название, поскольку это путь напряжения от источника питания к свету.

Нейтральный провод — нейтральный провод белого цвета, он подключается как к источнику, так и к земле.

Traveler Wires — Эти красные провода соединяют ваши коммутаторы в системе с несколькими коммутаторами.

Гайки для проводов — Вы наверняка захотите иметь под рукой какие-то предметы, так как эти накручиваемые соединители соединяют два или более проводов.

Связано: Как заменить розетку для освещения

Как установить односторонний выключатель

Новичок в работе с электричеством? Немного беспокоитесь о том, чтобы погрузиться в проекты DIY? Односторонний переключатель для вас. Этот переключатель довольно распространен и встречается в большинстве ванных комнат или коридоров. Проще говоря, односторонний переключатель применяется к освещению, которое включается и выключается всего одним переключателем.

Шаг 1: Отвинтите и снимите пластину переключателя.

Шаг 2: Отвинтите выключатель от распределительной коробки и снимите его.Оставьте все провода прикрепленными.

Шаг 3. Сравните ваш новый коммутатор с тем, который вы заменяете. Найдите соответствующие разъемы. Смело записывайте какие провода куда идут.

Шаг 4: Подсоедините первый отсоединенный провод к винту того же цвета на новой электрической коробке. Для этого с помощью инструментов для зачистки проводов удалите примерно полдюйма изоляции и оберните оголенный провод вокруг винта клеммы. Повторите этот процесс со второй проволокой.

Шаг 5: Вставьте новую электрическую коробку и привинтите ее на место

Шаг 6: Закрутите пластину переключателя и снова включите питание.

Как установить трехпозиционный переключатель

Когда дело доходит до установки переключателей, трехпозиционный переключатель более сложен, чем традиционный одиночный переключатель, но ничего, с чем вы не сможете справиться, потратив немного времени и терпения.

Шаг 1: Отвинтите и снимите пластину переключателя.

Шаг 2: Отвинтите выключатель от распределительной коробки и снимите его. Оставьте все провода прикрепленными.

Шаг 3: Сравните ваш новый коммутатор с тем, который вы заменяете.Найдите соответствующие разъемы. Смело записывайте какие провода куда идут.

Шаг 4: Вы увидите больше проводов в трехпозиционном переключателе. В зависимости от того, есть ли заземляющий провод, вы можете увидеть до четырех. Глубокий вдох. Ты получил это.

Шаг 5: Отсоедините провода от переключателя. Примечание: ваш новый коммутатор может иметь разъемы в разных местах.

Шаг 6: В верхней части переключателя вы найдете две латунные клеммы.Внизу вы можете найти темный винтовой зажим. Пометьте все провода лентой и снимите их с существующего переключателя.

Шаг 7: Прикрепите маркированный провод к соответствующим позициям на новом коммутаторе. Примечание: если у вас есть провод заземления, подключите его к зеленой винтовой клемме на вашем новом переключателе или распределительной коробке.

Шаг 8: Вставьте новую электрическую коробку и закрепите ее винтами.

Шаг 9: Закрутите панель переключателя и снова включите питание.

Установка нового выключателя света — отличный самостоятельный проект, позволяющий получить некоторый опыт работы с базовой проводкой, но, может быть, вы начинаете задумываться о более крупных и сложных проблемах с электричеством в вашем доме? Получите Гарантийное покрытие домашней электротехнической системы от American Home Shield® и получите покрытие основных компонентов многих домашних систем, включая вашу электрическую систему, и это покрытие действует там, где заканчивается страховой полис вашего домовладельца. Гарантийный план AHS Home обеспечивает широкое покрытие многих распространенных электрических неисправностей.

.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
