Какая лучше проводка для квартиры – диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Содержание

Как правильно выбрать электропроводку для квартиры или дома

При строительстве нового или ремонте старого здания неизбежно возникает необходимость устройства электропроводки или ее замены в процессе ремонта. В квартире, находящейся в старой постройке, также не следует пренебрегать заменой проводки, отслужившей свой срок, на новую. Естественный вопрос, который при этом возникает у хозяина: «Какая проводка лучше?». Однозначный ответ вряд ли существует, учитывая все условия и факторы, влияющие на выбор электропроводки.

Виды

Для ответа на вопрос, о том, какая проводка лучше для квартиры, а какая для дома, необходимо знать, какие бывают типы электропроводки.
По способу прокладки проводка может быть:

  1. открытая, расположенная на виду, по поверхностям строительных конструкций, отделочных материалов;
  2. скрытая, расположенная в скрытых нишах или внутри строительных конструкций, а также в пустотах или пазах перегородок и перекрытий.

При ремонте вышедшей из строя или устаревшей проводки, применяют, как правило, способ прокладки, использованный ранее для заменяемой сети. Для строящихся зданий при выборе способа прокладки проводки учитывают материал конструкций здания, трудоемкость работ, производимых при прокладке, а также требования к будущему интерьеру.

Для изготовления электропроводки используется либо провод, либо кабель.

Кабель и провод

Провод представляет собой жилу электрического проводника, заключенную в изоляцию из пластика, резины, винила. Использовать провод для прокладки проводки внутри жилых зданий недопустимо из-за слабой стойкости к нагреву и высокой возгораемости.

Кабель производится в виде нескольких проводников, объединенных вместе одним или несколькими слоями изоляции. В кабеле может присутствовать сердечник из прочной проволоки, заполнитель, служащий для предохранения проводников от действия излишней влаги. Кабели, кроме того, могут быть экранированными или бронированными.

В зависимости от материала, используемого для изготовления проводника, проводка может быть:

Медная проводка

  1. алюминиевая;
  2. медная.

Алюминиевая проводка в настоящее время используется мало, так как возросшее количество потребителей электрического тока вызывает необходимость делать проводники большего сечения, что внутри помещений не всегда оправдано. В основном, из алюминия производят провода с сечением более 16 мм², используемых для подключения объектов электрохозяйства к действующим линиям электропередачи. В этом случае применение алюминия оправдывается меньшим весом проводника.

Медная проводка используется повсеместно, благодаря меньшему, чем у алюминия, электрическому сопротивлению меди, большей гибкости, большей стойкостью к окислению.

Надо полагать, что она наилучшим образом обеспечит выполнение предъявляемых к ней требований. Срок службы медной проводки выше, чем у алюминиевой, и затраты на более дорогой кабель окупятся благодаря низким расходам на эксплуатацию.

В многоквартирных домах постройки до 2000 года, как правило, отсутствует заземляющий проводник, поэтому для замены при ремонте однофазной проводки лучше использовать двухжильный кабель. В новых квартирах и строящихся индивидуальных домах обязательно нужно предусмотреть заземление, и для устройства проводки применить трехжильный кабель (третью жилу использовать для подключения заземляющего контакта).

Определившись с материалом и способом прокладки проводки для дома или для квартиры, можно приступать к расчету параметров проводки.

Расчет проводки

Для расчета параметров проводки следует вычислить фактическую суммарную потребляемую мощность энергопотребителей в здании. Мощность каждого прибора можно узнать в паспорте прибора, руководстве по эксплуатации, или по маркировке, обычно наносимой на корпус прибора. Необходимо также рассчитать потребляемую мощность осветительных приборов.

Медная проводка

Расчетная потребляемая мощность будет равна:

Ррасч. потр.=Росв.+0,9хРэл.приб.

Коэффициент 0,9 учитывает неодновременность включения всех приборов в сеть.

Далее вычисляется сила тока, возникающего в проводнике при включении нагрузки путем деления расчетной потребляемой мощности на напряжение сети — 220В. Учитывая полученную величину силы тока, выбирается сечение проводника. Для этого можно воспользоваться таблицами 1.3.4 и 1.3.5 ПУЭ (Правил устройства электроустановок). Полученное значение сечения необходимо увеличить на 20%.

Используя полученную величину, можно осуществить выбор кабеля для ввода в дом или квартиру. На входе обязательно устанавливается автоматический выключатель, с параметрами, рассчитанными на ток, протекающий в проводнике.

Конструирование внутренней сети

После вводного устройства допускается разделять проводку на несколько линий меньшего сечения, каждая из которых рассчитывается по методу, приведенному выше, при условии защиты каждой линии установкой автоматического выключателя, рассчитанного на ток срабатывания, соответствующий протекающему в данной ветви.

Медная проводка

При наличии в доме или квартире трехфазной сети, необходимо нагрузку между линиями распределять равномерно по мощности и по времени использования, чтобы не допустить перекос фаз. Это явление, возникающее при неравномерной нагрузке на фазы, проявляется возникновением повышенного напряжения и тока в отдельных из них. В результате возможен выход из строя бытовых приборов, особенно тех, в конструкции которых есть электродвигатели.

Чтобы исключить перекос фаз в бытовой сети и его последствия, используют стабилизаторы напряжения, включаемые в сеть перед потребителями, или реле контроля фаз и напряжения, устанавливаемые внутри вводно-распределительных устройств.

При возникновении несимметрии, то есть при повышении напряжения в одной из фаз, реле отключает питание всей сети.

Стабилизатор напряжения

Для подключения очень мощных энергопотребителей (электроплита, электрический духовой шкаф, проточный водонагреватель) необходимо предусматривать отдельные линии на каждый такой электроприбор. Для электроплиты, возможно, понадобится трехфазная линия. Проводка для таких потребителей прокладывается скрыто или в стальных трубах.

Целесообразно, из соображений экономии устроить отдельную линию для освещения, так как сечение ее будет значительно меньше, а протяженность больше остальных линий. К тому же появиться возможность осуществлять ремонт остальных линий, отключив питание на них. При этом освещение останется работающим, и сможет полностью функционировать. И наоборот, при ремонте линии освещения, возможно будет осветить рабочее место, подключившись к исправным линиям.

При конструировании электрической сети в квартире или доме, необходимо так же учесть минимальное расстояние от проводки до газовых труб и баллонов. Оно должно быть не менее 1,0 м.

Чердаки и подвалы

Отдельные требования предъявляются к проводке, устраиваемой в чердачных и подвальных помещениях зданий.

В чердачных помещениях требования к проводке повышаются вследствие применения древесины для изготовления конструкций кровли.

В чердаках из сгораемого материала проводка выполняется открытым способом в металлических трубах кабелями с медными жилами.

Для воспрепятствования проникновению влаги внутрь проводки, все соединения труб между собой и с разветвительными коробками, производятся при помощи уплотненных резьбовых соединений. Все металлические трубы зануляются.

Стабилизатор напряжения

Выключатели располагаются вне чердачных помещений, как правило у входа. Установка розеток на чердаках запрещена.

Если помещения чердака выполнены из несгораемых материалов, все вышеперечисленные требования к проводке можно не соблюдать, а выполнять монтаж проводки теми же способами, что и в остальных помещениях.

Подвальные помещения в большинстве случаев изготавливаются из несгораемых материалов. Повышенные требования к проводке обусловлены наличием в подвалах высокой влажности. Поэтому напряжение в электрических сетях, расположенных в подвалах, должно быть не более 42В. Для понижения напряжения используются трансформаторы. Проводка монтируется непосредственно по поверхности стен или потолков. Скрытая проводка допускается в стальных трубах с толщиной стенки не менее 2 мм. Выключатели необходимо располагать вне подвальных помещений.

Какой кабель использовать для проводки в квартире: оптимальное сечение для освещения

Содержание статьи:

Строительство домов и капитальный ремонт квартир включают в себя вопрос проведения или замены электропроводки. Чтобы она была безопасной и функциональной, нужно правильно выбрать провод и кабель. Следует внимательно ознакомиться со свойствами и характеристиками каждого предлагаемого вида проводов, а также заранее ознакомиться с нормами ГОСТ и требованиями безопасности.

Зачем менять проводку

Квартирная электропроводка обычно делается скрытым способом

Электропроводка в доме является важнейшей системой. Без нее не будет работать ни один бытовой прибор. Вместе с тем она несет и опасность. При неправильном выборе материалов или несоблюдении условий эксплуатации есть риск поражения электрическим током или возгорания.

Есть две основные причины, по которым люди меняют проводку в доме. Первая: любая проводка имеет ограниченный срок службы. Обычно замена требуется через 15-20 лет после сдачи строителями квартиры. Если не сделать своевременную модернизацию, пользоваться электричеством будет опасно. Вторая: замена требуется в случае добавления новых мощных электроприборов.

Делать присоединения новой электропроводки к старой не рекомендуется, так как у проводников могут не совпасть характеристики и используемый материал.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В. Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

  • Материал жилы. В домашней электропроводке используются медные и алюминиевые проводники. Медь является более качественным, долгосрочным и надежным материалом, поэтому по рекомендациям ПУЭ именно ее нужно использовать для создания открытой и скрытой проводки.
  • Конструкция жилы. Бывают одножильные и многожильные проводники. Многожильные отличаются повышенной гибкостью.
  • Площадь поперечного сечения. Показывает, какую нагрузку способен выдержать проводник. Для домашней сети используется медный кабель 2,5 кв.мм. и 1,5 кв.мм. для освещения.

    Площадь сечения проводов и кабелей в зависимости от силы тока

  • Толщина изоляции. Этот показатель регулируется ГОСТ. Провод должен быть надежно защищен от внешнего агрессивного воздействия. Для бытовых кабелей рекомендуется толщина 0,6 мм (не меньше 0,44 мм.).
  • Толщина оболочки. Защищает и фиксирует жилы. Для многожильных кабелей этот показатель составляет 1,8 мм, для одножильных – 1,4 мм.
  • Маркировка проводника. Набор букв и цифр показывает характеристики изделия – материал изготовления жил, изоляции, завод-производитель, год выпуска, число жил, сечение.
  • Расцветка жил. Бывает сплошная цветная или полосами. По оттенкам можно понять, за что отвечает та или иная жила (фаза, ноль, земля).
  • Упаковка. По стандартам используется бухта или барабан. Бухты – для продаж в сетевых магазинах, барабаны – для оптового сбыта. Обязательно крепится бирка с описанием, в которой указываются марка, ГОСТ, дата выпуска, длина и количество отрезков, вес, номер барабана, знаки соответствия.
  • Наличие необходимых лицензий и сертификатов. Должно быть два документа – сертификат соответствия и пожарной безопасности.
  • Общее состояние продукции. Внешне кабель не должен быть поврежден, иначе он становится непригодным для использования.

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Виды кабелей для электропроводки

Есть разные виды проводников, которые можно использовать для домашней электросети. Они все имеют маркировку, по которой можно определить материал жил и изоляции, класс гибкости и сечение. Также используется маркировка цветом для определения назначения жил.

ВВГ

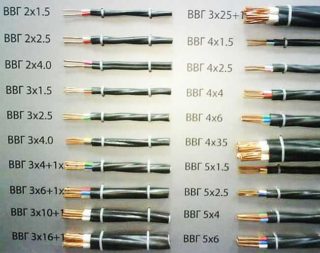

Кабель ВВГ различного сечения

Кабель для электропроводки в квартире ВВГ является самым известным и используемым отечественным кабелем в домашних электросетях. Получить необходимые значения тока и обеспечить соответствующую безопасность можно именно с его помощью. Изделие представляет собой медный провод с изоляцией и оболочкой из ПВХ. Может работать при нормальной и повышенной влажности. Рабочее напряжение не должно превышать 660 В. Это гибкий небронированный кабель для проводки в доме. Содержит до 5 жил в зависимости от модификации, площадь сечения достигает 240 кв.мм. По форме выделяют круглые, плоские и треугольные виды.

К основным модификациям относятся ВВГнг – негорючий, ВВГнг-ls – негорючий с низким выделением дыма, ВВГнг FR-LS – с дополнительной огнезащитой из слюды (применяется в помещениях с повышенной пожароопасностью). Для розеток обычно используют ВВГнг 3х2,5 или ВВГнг-LS 3х2,5. Для выключателей выбираются такие же кабели, но с сечением 1,5 кв.мм. Подходят для установки во всех комнатах, в том числе на кухне.

Кабель NYM

Провод NYM

Европейским аналогом ВВГ является кабель NYM. Он изготавливается как на российских, так и на зарубежных заводах и соответствует всем принятым нормам ЕС и ГОСТ. Есть два вида кабелей – однопроволочный с сечением 1,5-10 кв.мм. и многопроволочный с сечением свыше 16 кв.мм. Рабочее напряжение не превышает 660 В. В качестве материала для изоляции применяется ПВХ.

Для подключения розеток и на ввод используется модель NYM 3×2,5, для выключателей – NYM 3×1,5. При покупке важно не перепутать NYM с более дешевым кабелем NUM. Он имеет пониженные характеристики, поэтому  их нельзя применять для создания домашней электропроводки.

К плюсам NYM и ВВГ можно отнести:

  • высокое качество исполнения, соответствующее всем необходимым требованиям;
  • простота монтажа, удобство разводки;
  • безопасность;
  • пожаростойкость;
  • самозатухание;
  • низкое выделение дыма при горении;
  • широкий ассортимент под любые финансы.

Какой кабель нужен для проводки в частном доме – ВВН или NYM, – каждый владелец решает самостоятельно. Эти проводники считаются самыми распространенными.

Провод ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Соединительный медный внутренний проводник имеет виниловую изоляцию. Его можно покупать для подключения бытовых приборов к электросети и создания удлинителей. В его конструкции находится от 2 до 6 медных проволок, общее сечение составляет от 0,75 кв.мм. до 10 кв.мм. Предельное напряжение составляет 380 В.

Основная сложность работы с проводом ПВС заключается в его многопроволочной конструкции. Все концы необходимо залудить, на что требуется много времени и сил. Также этот фактор приводит к повышенной пожароопасности. Из-за высокого нагрева изоляция разрушается, может произойти короткое замыкание. В отличие от кабелей провод нельзя проложить связанными пучками. Для каждой линии потребуется отдельная штроба.

Провода ШВВП и ПВВП

Это разновидности монтажных шнуров с одно- или многопроволочными жилами, изготовленными из меди. Основная сфера применения – подсоединение бытовых приборов. Срок годности короткий, сложны в монтаже из-за необходимости пайки. Изоляция горючая, поэтому для домашней проводки не подходят.

С 2007 года было запрещено использование провода ПУНП в электропроводке. Он небезопасен, характеристики не соответствуют нормативам.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Все изделия подбираются под соответствующую нагрузку и индивидуальные особенности квартирного помещения. Закрыть проводку можно штукатуркой, так как все кабели прокладываются в защитных каналах.

Кабель для освещения: марка, сечение, характеристики

При ремонте дома или квартиры может возникнуть необходимость переместить уже имеющиеся светильники или установить новые. Однако, вы столкнетесь с проблемой монтажа освещения и подключения к электросети. Соответственно для подключения светильников нельзя обойтись без кабельной продукции. В зависимости от ситуации и условий прокладки нужно выбрать соответствующую марку и сечения проводника. В этой статье мы рассмотрим, какой выбрать кабель для освещения в квартире, доме и в других условиях.

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Таблица токов и сечений

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

  1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
  2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

ВВГнг vs NYM

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Медные провода и кабели

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Применение гофры

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

РКГМ

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

4. Освещение


Сечение вводного кабеля в квартиру



Сечение вводного кабеля в квартиру


Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.


Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм.кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.


Сечение кабеля для розеток


Сечение кабеля для розеток


При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.


Сечение проводов для освещения


Сечение кабеля для освещения


По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

какое сечение провода нужно для розеток в квартиреОсновная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

какое сечение провода нужно для розеток в квартиреВ электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

какое сечение провода нужно для розеток в квартире

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.


Выбирая подходящий провод, пользуются таблицами, в которых указаны:
  • материал;
  • напряжение в розетке;
  • площадь;
  • мощность;
  • ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

какое сечение провода нужно для розеток в квартиреСечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

какое сечение провода нужно для розеток в квартиреВыбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

какое сечение провода нужно для розеток в квартире

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

какое сечение провода нужно для розеток в квартире

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

какое сечение провода нужно для розеток в квартиреТрадиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

какое сечение провода нужно для розеток в квартиреКогда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка — устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Какой провод использовать для проводки в квартире? Выбор кабеля для электрической проводки

Проводка в квартирах в домах старой постройки в большинстве случаев уже выработала свой ресурс и подлежит замене. Помимо этого, старые бытовые сети абсолютно не рассчитаны на мощность современной бытовой техники. Разумеется, при покупке новых кабелей следует учитывать некоторые важные факторы. О том, какой провод использовать для проводки в квартире лучше всего, и поговорим в этой статье.

Что следует учитывать при выборе

Первое, с чем нужно определиться, – это сечение будущего кабеля. Данный параметр зависит от таких факторов:

  • длины сети, а следовательно, сопротивления;
  • предполагаемой нагрузки на нее;
  • материала изготовления.

Решая, какой провод использовать для проводки в квартире короткой сети с большой нагрузкой, следует ориентироваться на условия нагревания. Сечение кабелей для длинных линий в большой мере зависит от величины сопротивления. Также в этом случае важна механическая прочность.

какой провод использовать для проводки в квартире

Что касается материала изготовления, то на данный момент используются две разновидности кабелей: медные и алюминиевые. В первом случае сечение будет меньше, во втором – больше. По этой причине подавляющее большинство владельцев квартир на данный момент предпочитают протягивать в квартирах медные кабели, отличающиеся лучшей проводимостью.

Потребляемая нагрузка

Сечение электрическая проводка в квартире должна иметь такое, чтобы у хозяев в последующем была возможность подключать приборы необходимой мощности. Значение тока для данного конкретного бытового прибора определяется по формуле I=Р/V, где P — его мощность (можно посмотреть в техпаспорте), V — напряжение в сети. В бытовой оно обычно составляет 220 В. Таким образом, к примеру, для обогревателя, имеющего мощность в 2000 Вт, значение тока будет 9 А.

Далее рассчитывается общий ток всех предполагаемых потребителей. Сечение медного провода выбирается с учетом допустимых 10 А на квадратный миллиметр. Алюминиевого – 8 А. В том случае, если проводка будет скрытой, данные значения следует умножать на поправочный коэффициент – 0.8. Открытая проводка в квартире практически не используется. Однако, если по каким-либо причинам приходится выбирать такой вариант, следует использовать провод сечением не менее 4 мм2, имеющий достаточную механическую прочность. С большей точностью допустимую токовую нагрузку на медные и алюминиевые кабели можно узнать по специальным таблицам.

провода для проводки в квартире

Провода для проводки в квартире лучше выбирать с некоторым запасом по мощности. Это даст возможность в последующем подключать к сети новые электроприборы, покупка которых на данный момент не планируется.

В обычных городских квартирах для освещения чаще всего выбирают медный провод сечением 1.5 мм2, для розеток – 2.5 мм2. В кухню лучше протянуть кабель 4 мм2, так как здесь обычно очень много мощных бытовых приборов – плита, холодильник, посудомоечная машина и т. д. Монтажный кабель ввода в квартиру выбирают таким образом, чтобы его сечение было на ступень выше необходимого для самого мощного прибора, который будет использоваться.

Сопротивление

Вопрос о том, какой провод использовать для проводки в квартире, сводится в том числе и к правильному подбору сечения в плане возможных потерь напряжения. Линии даже в городских квартирах бывают довольно-таки длинными. В этом случае потери напряжения в кабелях могут достигать недопустимой величины. Выбор нужно делать таким образом, чтобы это значение не превышало 5%. Для расчета потерь напряжения сначала следует вычислить момент нагрузки. Для этого мощность в киловаттах умножают на длину кабеля в метрах. Далее по специальным таблицам определяют собственно процент потери. Он будет зависеть от момента нагрузки, сечения кабеля и его длины. Существуют отдельные таблицы для трехфазных и однофазных сетей. Однако следует знать о том, что в них указаны проценты потерь без учета нагрева кабеля при прохождении по нему тока. Поэтому выбирать сечение провода в данном случае также следует с запасом. То есть смотреть по таблице значение, соответствующее не 5, а 4%.

кабель для проводки в квартире

Мягкие провода

Для жилых помещений обычно выбирают мягкие гибкие кабели. Каждая жила в этом случае состоит из большого количества тонких проводников. Такие кабели легко тянуть по квартирам сложной планировки с большим количеством изгибов. Единственным недостатком мягких проводов является то, что при подсоединении проводки приходится их обжимать и напрессовывать на них специальный наконечник.

электрическая проводка в квартире

Жесткие

Есть и другая разновидность кабелей – жесткие. В этом случае каждая жила состоит из одного проводника. В принципе, неважно, какие именно провода для проводки в квартире будут выбраны – гибкие или жесткие. Главное, чтобы кабель соответствовал нагрузкам на него со стороны потребителей. Для городской квартиры обычно выбирают трехжильные варианты с проводом заземления. Изоляция жил в этом случае будет иметь разные цвета. Коричневый или красный соответствуют фазному проводу, синий – нулевому, желтый – заземлению.

открытая проводка в квартире

Чаще всего используемые марки провода

Одним из самых популярных вариантов является NYM кабель, для проводки в квартире подходящий очень даже неплохо. Представляет он собой гибкий вариант из однопроводных жил и имеет круглую форму. Еще одним его достоинством является наличие двух изоляций. Последнее обстоятельство делает его более пожаробезопасным.

Еще одна разновидность, часто используемая в городских квартирах, – однопроволочный кабель ВВГ, который может быть круглым или плоским. Этот вариант компактнее, чем NYM, а соответственно, и более удобен в укладке. К его плюсам, помимо всего прочего, можно отнести не слишком высокую стоимость.

Третий распространенный вариант – многопроволочный ПВС. Этот круглый кабель отличается очень хорошей гибкостью. Чаще всего его используют для бытовых приборов в качестве сетевого провода. Однако и для монтажа линий он подходит очень неплохо.

О чем еще нужно знать

В том случае, если проводку предполагается тянуть за гипсокартонной отделкой или подшивным потолком, следует использовать кабель, не поддерживающий горение. Такие варианты маркируются буквами «НГ». Еще лучше использовать негорючий кабель с индексом «ls». Изоляция таких проводов в случае пожара не будет выделять много вредного дыма и газов.

Лучше всего, если кабель для проводки в квартире будет иметь двойную изоляцию. В любом случае экономить на этом не стоит. Иначе, к примеру, при затоплении в квартире может возникнуть еще и пожар, так как одинарная изоляция довольно-таки часто просто повреждается при монтаже или в процессе эксплуатации.

Как выбрать выключатели

Итак, вы определились с тем, какой провод использовать для проводки в квартире. Однако кабели – это, конечно же, далеко не единственный элемент сети. Помимо них, нужно будет купить еще и другие комплектующие. Выключатели выбирают, прежде всего, исходя из того, какая проводка использована в квартире – открытая или закрытая. Конечно же, первый вариант в данном случае применяется крайне редко. Поэтому для городской квартиры, скорее всего, нужно будет приобрести выключатели для скрытой проводки.

внешняя проводка в квартире

Помимо этого, эти элементы сети бывают с винтовым и безвинтовым зажимом. Первый вариант может стать неплохим выбором в том случае, если электрическая проводка в квартире протянута с использованием алюминиевых кабелей. Последние со временем могут слегка подплавляться и начинают искрить. В этом случае достаточно будет просто подтянуть винты. Для медной проводки обычно выбирают выключатели с зажимами-клеммами. Они более удобны при подключении.

Выбор розеток

Данный элемент лучше всего выбирать, ориентируясь на фирму-производителя. Однако при этом нужно остерегаться подделок. В последнем случае от розеток может исходить, например, неприятный запах. Помимо этого, некачественный товар часто выполнен из слишком тонкой или мягкой пластмассы. Розетка должна быть достаточно тяжелой. Также стоит обратить внимание и на состояние заземляющего контакта. Он не должен гнуться.

Стоит взять с собой в магазин вилку и попробовать воткнуть ее в розетку. Разумеется, она не должна болтаться и выпадать. Для такого варианта, как внешняя проводка в квартире, как и в случае с выключателями, используются розетки особой конструкции.

какой провод использовать для проводки

Сегодня в продаже можно встретить и специальные виды розеток, оборудованные, к примеру, разъемами USB или LED-подсветкой. При желании можно выбрать и такой вариант.

Ну что ж, надеемся, наша статья поможет вам определиться с тем, какой провод использовать для проводки в городской квартире. Вариантов на данный момент существует множество. Самое главное – это использовать кабели, подходящие по мощности приборов и максимально безопасные.

Электропроводка в квартире своими руками

Расчеты и схема


Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.


Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв.мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

Сечение провода (кв.мм) Сила тока (А) Мощность (Вт) Номинал автомата
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.


Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)


Необжатый провод с гильзой

Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Подробное описание правильного штробления лунок под подрозетники.
Почему можно укладывать кабель без гофры

Шумные работы

Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19, с перерывом на обед с 13 до 15.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Как правильно устанавливать подрозетники, подробно написано здесь

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Установка электрического щита

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Про качественную установку розеток можно прочитать здесь.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Отправить ответ

avatar
  Подписаться
Уведомление о
