Трубопроводная арматура: виды, назначение и классификация

Рынок металлопроката стал особо популярен за счет производства промышленной арматуры, которая применяется при построении трубопровода. Трубопровод – специальное сооружение, которое служит для переноса веществ в различном агрегатном состоянии (жидком, твердом и газообразном) под воздействием разницы давления в поперечных сечениях трубы. Он представляет собой сложную конструкцию из труб, контрольно-измерительных приборов, автоматики, опорных конструкций, изоляционных материалов и трубопроводной арматуры, которая является его основной частью.

Трубопроводная арматура – специальный механизм трубопровода, который позволяет управлять потоками веществ за счет изменения площади поперечного сечения.

Трубопроводная арматура: виды, назначение и классификация

Виды трубопроводной арматуры

Всего выделяют 7 видов таких изделий по назначению: запорная, регулирующая, предохранительная, защитная, фазоразделительная, смесительно-распределительная, контрольная.

Трубопроводная арматура: виды, назначение и классификация

  1. Запорная – представлена задвижками, кранами, заслонками и вентилями. Обеспечивает полное прекращение движения рабочей жидкости в трубах для ее спуска в среду, либо для поступления в контрольные и измерительные приборы.
  2. Регулирующая – представлена вентилями, саморегулирующимися клапанами, конденсатоотводчиками и специальными приборами, которые регулируют необходимый уровень потока. Обеспечивает возможность изменения температуры, напора, давления и расхода вещества в определенном агрегатном состоянии.
  3. Предохранительная – представлена предохранительными и перепускными клапанами, а также мембранным предохранителем. При повышении давления в сосуде выше нормы обеспечивает автоматическое открытие клапана и сброс лишнего вещества.
  4. Защитная – представлена отсечными и обратными клапанами, либо пневмозадвижками. Обеспечивает автоматическое аварийное отключение отдельного участка или всего трубопровода при критическом изменении показателей рабочего материала.
  5. Фазоразделительная – представлена маслоотделителями, вантузами и конденсатоотводчиками. Служит для автоматического разделения фаз рабочего вещества, которое находится в разных агрегатных состояниях и их удаления.
  6. Смесительно-распределительная – представлена в виде специальных кранов-смесителей, которые распределяют потоки, и клапанов. Обеспечивает смешивание различных потоков рабочего вещества в один, либо разделяет один поток на несколько потоков, идущих в разных направлениях.
  7. Контрольная – представлена пробко-спускными кранами, датчиками уровня. Служит для определения движения и уровня рабочего материала, который находится в определенном агрегатном состоянии.

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

  1. По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
  2. Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.
  3. Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
  4. Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
  5. По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.
  6. По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

Трубопроводная арматура: виды, назначение и классификация

Типы трубопроводной арматуры

Всего различают 4 типа оборудования: клапан, дисковый затвор, кран, задвижка.

Клапан представляет собой специальное сооружение, в котором регулятор движется параллельно потоку вещества, которое находится в трубе. Различают таральчатые, игольчатые, односедельные и двухседельные клапаны. При таком типе армированной конструкции, как задвижка, регулятор движется под углом 90 градусов к потоку рабочего материала. Регулятор в кране вращается вокруг себя и не связан с руслом вещества. Различают шаровые, конусные и дисковые краны. Если регулятор имеет дисковидную форму, вращается вокруг себя и располагается перпендикулярно к потоку рабочего вещества, то такой тип трубопроводной арматуры называется дисковым затвором. В заключении отметим, что помощь в создании данного материала про трубопроводную арматуру нам оказали сотрудники профильной компании Атис Сталь, поставляющей данную категорию продукции на российский рынок.

Трубопроводная арматура: виды, назначение и классификация

Материал для изготовления оборудования

Выбор материала для изготовления такого оборудования зависит в первую очередь от среды эксплуатации и функциональных возможностях. Например, керамика и стекло имеют высокую устойчивость к агрессивным средам и используются в химической промышленности. Для отопительных систем используют стальную арматуру (низкоуглеродистую или легированную), так как она является жаропрочной. Также для изготовления используют чугун, титан, алюминий, латунь, никель, бронза и неметаллические материалы( винипласт, полиэтилен, капролактам, графит и другие).


Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

КЛАССИФИКАЦИЯ ТРУБОПРОВОДНОЙ АРМАТУРЫ

Классификация ТА осуществляется по различным признакам.

По целевому назначению ТА подразделяется на следующие группы:

•промышленная

•сантехническая

•лабораторная

Промышленная ТА предназначена для установки на трубопроводах и технологических установках различного профиля. Она подразделяется на арматуру общего назначения, предназначенную для установки в системах, эксплуатируемых в обычных условиях, и специальную, к которой предъявляются особые требования в связи со специфическим характером систем, в которых она установлена.

Сантехническая ТА предназначена для установки во внутренних санитар- но-технических системах зданий. К ней относятся водоразборные краны, смесители.

Лабораторная ТА является, как правило, арматурой небольших размеров. Она имеет специфическую конструкцию в связи с тем, что к ней предъявляются совершенно особые требования. Она, как правило, не рассчитана на работу при больших давлениях и температурах.

По области применения ТА подразделяется на следующие группы:

•пароводяная

•газовая

•нефтяная

•энергетическая

•химическая

•судовая

•резервуарная

Проводяная ТА является наиболее характерной для использования в системах отопления, вентиляции и теплоснабжения. Само название говорит о том, что она предназначена для работы на воде и паре. Эта арматура выпускается на широкий диапазон рабочих давлений и температур.

Энергетическая ТА является, как правило, пароводяной арматурой, предназначенной для работы при высоких давлениях и температурах, характерных для крупных энергетических котлов, турбин и других установок. Энергетиче-

ские паровые котлы эксплуатируются при давлениях 300 и более атмосфер, а температура пара превышает 500 оС. Столь высокие рабочие параметры предъявляют жесткие требования к материалу и качеству раматуры.

Газовая ТА предназначена для установки в системах газоснабжения. К ней предъявляются повышенные требования герметичности в связи с пожаро и взрывоопасностью рабочей среды.

Нефтяная ТА является арматурой, предназначенной для установки в системах и трубопроводах, по которым транспортируется сырая нефть и нефтепродукты. Эта арматура должна обладать повышенной коррозионной стойкостью в связи с тем, что нефть является весьма агрессивной средой.

Химическая ТА предназначена для работы на очень агрессивной среде, включая концентрированные кислоты и щелочи. Эта арматура в основном применяется в химической промышленности и не характерна для систем ТГВ. Основным средством повышения коррозионной стойкости этой арматуры является использование специальных материалов для корпуса и деталей.

Судовая ТА разрабатывается для использования на флоте и морских сооружениях. Основным требованием к ней является высокая стойкость к воздействию морской воды, надежность, небольшие габариты и возможность работы в различных положениях в условиях качки.

Резервуарная ТА предназначена для установки на резервуарах и емкостях. Основной отличительной ее чертой является наличие одного присоединительного конца, а не двух, как у остальных типов арматуры.

По принципу управления и действия ТА подразделяется на сле-

дующие группы:

• управляемая

а) с ручным приводом б) с механическим приводом

в) под дистанционно расположенный привод

• автоматически действующая (автономная)

Управляемая ТА отличается тем, что перемещение рабочего органа осуществляется за счет внешнего силового воздействия от некого внешнего источника энергии — ручного усилия, электрическим мотором, пневмоприводом или гидроцилиндром. Управляемая ТА под дистанционно расположенный привод отличается наличием специальной механической передачи, позволяющей отнести источник силового воздействия от самой арматуры. Так, например, оператор котельной управляет задвижкой на паропроводе, находящейся над котлом, сам в это время находясь у фронта котла.

Управляемая ТА может быть снабжена дополнительно силовой возвратной пружиной, возвращающей рабочий орган в определенное положение при отключении управляющего воздействия. При подаче управляющего силового воздействия оно преодолевает действие возвратной пружины и переводит рабочий орган в другое положение. В зависимости от того, в каком положении находится рабочий орган такой арматуры при отсутствии (снятии) управляющего воз-

действия, бывает ТА «нормально открытая» и «нормально закрытая». Как правило, такая арматура применяется для повышения безопасности работы установок и систем и предотвращения аварийной ситуации, то есть выполняет функции защиты. Так, например, при отключении электроснабжения котельной клапан на топливном трубопроводе должен самопроизвольно вернуться в закрытое положение, что предотвратит взрыво и пожароопасную ситуацию. Следовательно, здесь следует использовать ТА в исполнении «нормально закрытая». ТА калориферной установки вентиляции должна быть выполнена в исполнении «нормально открытая», чтобы при отключении управляющего сигнала гарантировать проток теплоносителя через калорифер и предотвратить его перемерзание.

Автоматически действующая ТА отличается тем, что управление и рабочий цикл осуществляется только действием самой рабочей среды без какихлибо посторонних источников энергии. К этому типу относятся обратные клапаны, срабатывающий под действием изменения направления потока, регуляторы давления и расхода, кондесатоотводчики, терморегуляторы и другие виды арматуры.

По функциональному назначению ТА подразделяется на следую-

щие основные классы:

•запорная

•регулирующая

•распределительная

•предохранительная

•защитная (отсечная)

•фазоразделительная

Запорная ТА служит для перекрытия потоков сред. Она должна обеспечивать надежное и полное перекрытие проходного сечения. Принципиально она должна обеспечивать всего два состояния — открыта или закрыта — и может быть не предназначена для эксплуатации в промежуточном положении рабочего органа. Она нашла наиболее широкое применение. К этому же классу относится

пробно-спускная и контрольно-спускная ТА, предназначенные для кратко-

временного открытия с целью проверки наличия или параметров рабочей среды. Регулирующая ТА предназначена для регулирования параметров рабочей среды посредством изменения ее расхода. Эта арматура не обязательно должна обеспечивать полное перекрытие проходного сечения. К ней могут предъявляться дополнительные требования по виду регулировочной характеристики, надежности и точности рекулирования параметров. Сюда входит и дроссельная

ТА, предназначенная для снижение давления потока.

Распределительная ТА предназначена для распределения потока по двум или более направлениям. Наиболее ярким примером является 3-х ходовой кран, применяемый и в отоплении для регулирования теплоотдачи отопительного прибора пудем пропуска части общего расхода теплоносителя на стояке мимо прибора через замыкающий участок. Этот тип арматуры широко используется в системах гидро- и пневмоавтоматики для управления различными устройствами.

Предохранительная ТА предназначена для предотвращения аварийного повышения какого-либо параметра в обслуживаемой системе путем автоматического выброса избыточного количества среды. Наиболее ярким примером является предохранительные клапан, устанавливаемый на паровом котле. При повышении давления в барабане котла выше предельного значения срабатывает предохранительный клапан, и часть пара стравливается через него в атмосферу, поддерживая давление в котле на уровне максимально допустимого значения. К этой же группе ТА относятся и мембранно-разрывные устройства, например взрывозащитный клапан. Он представляет из себя мембрану, разрываемую в момент взрыва его давлением и тем самым препятствующую чрезмерному повышению давления в системе.

Защитная ТА предназначена для защиты оборудования от аварийного изменения параметра среды ( давления, температуры, направления потока ) путем отключения обслуживаемого участка. В отличие от предохранительной ТА поток не стравливается в атмосферу, а просто отключается требуемый элемент системы. Примером могут служить обратные клапаны, предотвращающие самопроизвольное изменение направления потока в трубопроводной системе. В топочных устройствах защитная ТА отключает подачу топлива к горелочному устройству в случае погасания факела или при отключении электроснабжения и остановке дымососа и дутьевого вентилятора

Фазоразделительная ТА предназначена для автоматического разделения различных фаз рабочей жидкости, например воды и пара ( кондесатоотводчики ), воды и воздуха (воздухоотводчики, вантузы), воды и масла (маслоотделители).

Помимо основных видов ТА можно выделить промежуточные: запорнорегулирующая, смесительная, пробно-спускная и другие.

По материалу корпуса ТА подразделяется на следующие основные груп-

пы:

•стальная (из углеродистой стали)

•из коррозионностойкой стали

•из титана

•чугунная (из серого чугуна)

•из ковкого чугуна

•из цветных металлов

•из пластмасс

•из керамики (фарфор)

•чугунная с защитным покрытием (резина, пластмасса, эмаль ).

Более подробно характеристики отдельных материалов, их преимущества и недостатки рассмотрены в разделе 6. (Материалы, применяемые для деталей арматуры).

По конструкции корпуса ТА подразделяется на следующие основные группы:

•проходная

•угловая

У проходной ТА оба присоединительных патрубка расположены на одной оси или со смещением на параллельных осях. Это наиболее распространенный тип корпуса арматуры. У угловой ТА присоединительные патрубки расположены под углом друг к другу, причем наиболее часто под прямым углом. Это позволяет в некоторых случаях упростить конструкцию арматуры и избежать необходимости установки на трубопроводе дополнительного отвода для поворота потока.

По конструкции присоединительных патрубков ТА подразделяется на следующие основные группы:

•муфтовая

•фланцевая

•цапковая

•штуцерная

•под приварку

Муфтовая ТА изготавливается на малые и средние диаметры. Присоединительные концы муфтовой ТА имеют внутреннюю резьбу, как правило трубную, предназначенную для вворачивания трубы с концевой короткой резьбой.

Фланцевая ТА имеет на присоединительных концах фланцы, представляющие из себя диск или квадрат с отверстиями под болты. Ответный фланец трубопровода должен иметь аналогичные присоединительные размеры.

Цапковая ТА имеет на конце быстроразъемное соединение с уплотнительной прокладкой, представляющее из себя два или более винтовых захвата. Ярким примером использования этого достаточно редкого соединения является пожарный гидрант, к которому при помощи цапки подсоединяют пожарный рукав.

Штуцерная арматрура изготавливается на малые и сверхмалые диаметры. Штуцерное соединение представляет из себя пару, когда на арматуре на присоединительном конце нарезана наружная резьба, а трубопровод притягивается к ней при помощи накидной гайки. Для уплотнения соединения может быть использована прокладка или, если штуцер имеет на конце конус, то мягкая медная трубка может быть достаточно надежно герметизирована за счет плотного обжатия на конусе.

Под приварку подготавливают присоединительные концы арматуры больших диаметров, когда надежность всех других видов соединений становится недостаточной.

Более подробно преимущества различных способов соединения рассмотрены в разделе «Монтажные параметры арматуры».

По способу герметизации узла прохода шпинделя или штока через крышку или корпус ТА подразделяется на следующие основные группы:

•сальниковая

•сильфонная

•мембранная

•шланговая

В сальниковой ТА для уплотнения места прохода шпинделя или штока используется упругая сальниковая набивка — пропитанная антисептическими и гидрофобными составами специальная формованная лента из материалов растительного происхождения. Набивка сжимается в направлении оси штока или шпинделя и, благодаря своим упругим свойствам, расширяется в радиальном направлении, плотно заполняя пространство зазора между стенкой и штоком.

Сальниковое уплотнение получило наибольшее распространение благодаря своей простоте, низкой стоимости и возможности ремонта.

В сильфонной, мембранной и шланговой ТА отсутствуют подвижные соединения с зазорами, через которые рабочая среда может вытечь наружу, благодаря тому, что устройство управления движением затвора находится по одну сторону упругого элемента, а рабочая среда — по другую сторону. Иначе говоря, стенка сильфона, шланга или мембрана выступают в роли герметизирующего элемента подвижного соединения.

По способу расположения ТА подразделяется на следующие основные группы:

•только на горизонтальных трубопроводах с вертикальном положении шпинделем или крышкой вверх

•на горизонтальных и вертикальных трубопроводах в любом положении

•только на вертикальных трубопроводах.

Так например, пробковый кран может работать в любом положении, обратный шаровой клапан должен устанавливаться только на вертикальных трубопроводах, а тарельчатый обратный клапан должен устанавливаться только на горизонтальных трубопроводах крышкой вверх.

Трубопроводная арматура — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Арматура.

Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путём изменения площади проходного сечения.[1]

По функциональному назначению[править | править код]

  • Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определённой герметичностью. В том числе:
    • Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из ёмкостей (резервуаров), систем трубопроводов.
    • Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
  • Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
    • редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счёт увеличения гидравлического сопротивления в проточной части.
    • Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
  • Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путём отключения обслуживаемой линии или участка. В том числе:

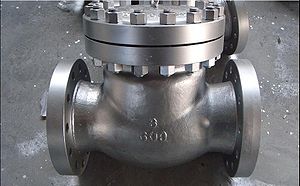

    • Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
    • Скоростная арматура — предназначенная для автоматического предотвращения превышения скорости потока рабочей среды.
  • Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
  • Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определённым направлениям или для смешивания потоков.
  • Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:

По области применения[править | править код]

По принципу управления и действия[править | править код]

  • Управляемая
    • С ручным приводом
    • С механическим приводом
    • Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
  • Автоматически действующая (автономная)

По конструкции присоединительных патрубков[править | править код]

По способу герметизации[править | править код]

  • Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
  • Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
  • Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
  • Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.

Согласно ГОСТ:[1]:3

  • Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
  • Запорный клапан (вентиль) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.
  • Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
  • Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Эксплуатационные[править | править код]

К основным эксплуатационным параметрам относятся:

Конструкционно-монтажные[править | править код]

К основным конструкционно-монтажным параметрам относятся:

  • условный диаметр прохода
  • строительные длина и высота
  • масса
  • тип присоединения к трубопроводу
  • конструкция и размеры присоединительных фланцев
  • число, диаметр и расположение отверстий на фланцах
  • разделка под приварку к трубопроводу

Чугун[править | править код]

В арматуростроении в основном используются:

Значительно реже применяются:

  • Кислотостойкий чугун
  • Жаростойкий чугун
  • Щелочестойкий чугун
  • Антифрикционный чугун

Сталь[править | править код]

Цветные металлы и сплавы[править | править код]

Неметаллические конструкционные материалы[править | править код]

  • Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — М.: ЛКИ, 2008. — 368 с.
  • Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А. И. Гошко — М.: Мелго, 2007. —376 с.
  • Трубопроводная арматура. Исследования. Производство. Ремонт. С. В. Сейнов — М.: Машиностроение, 2002. — 392 с.
  • Справочник «Промышленное газовое оборудование» / Издание 6-е, переработанное и дополненное. Под редакцией Е. А. Карякина, — Научно-исследовательский центр промышленного газового оборудования «Газовик», 2013—170 — 326 с.
  • Арматура предохранительная. Выбор, установка и расчет. Асеев О. И. — М.: Инфра-Инженерия, 2018; ISBN 978-5-9729-0220-0

Трубопроводная арматура. Классификация — виды, типы, разновидности.

Каталог трубопроводной арматуры АРМАТЭК

Мир трубопроводной арматуры огромен и разнообразен, и при первом знакомстве может показаться хаотичным и малопонятным.

Но если разобраться в принципах его классификации, предложенной в нормативных документах, он станет хорошо структурированным и упорядоченным. Классификация ─ очень удобный и полезный инструмент, отводящий каждому изделию свое место и позиционирующий его относительно других изделий, задач, которые он должен решать, принципиального устройства, особенностей конструктивного исполнения, использованных в нем материалов и т. д.

Применительно к трубопроводной арматуре можно говорить о двух основных принципах классификации ─ видах и типах трубопроводной арматуры.

Виды трубопроводной арматуры

Своего рода водоразделом между различными видами арматуры является ее функциональное назначение, в зависимости от которого она распадается на несколько крупных сегментов: запорная, обратная, предохранительная, распределительно — смесительная, регулирующая, отключающая.

***

Запорная арматура является одним из наиболее распространенных и востребованных видов трубопроводной арматуры. Благодаря ее использованию, удаётся той или иной степенью герметичности полностью перекрывать поток рабочей среды. Поэтому герметичность и ресурс герметичности служат базовыми показателями функциональности и качества запорной трубопроводной арматуры.

Применительно к запорной арматуре говорят о двух состояниях – «открыто» и «закрыто». Промежуточное положение рабочего органа может не предусматриваться.

Сфера ее применения чрезвычайно широка и охватывает морской транспорт, глубоководные аппараты, авиационную и космическую технику, атомную энергетику и, конечно же, кровеносные сосуды российской экономики ─ магистральные нефте- и газопроводы.

Современный трубопровод представляет собой сложный комплекс инженерных сооружений, любые сбои в работе которых, чреватые нарушением нормального хода технологического процесса, могут привести к тяжелейшим экономическим и экологическим последствиям.

Повсеместное распространение запорной арматуры ярко иллюстрирует тот факт, что по умолчанию слова «запорный», «запорная» в сочетании с типом (подробнее о типах будет сказано ниже) арматуры не применяют. Например, не говорят «запорная задвижка», хотя именно задвижки являются самым распространенным типом запорной арматуры.


***
Обратная арматура (называть ее арматура обратного действия не рекомендуется) служит для автоматического предотвращения обратного потока рабочей среды.
***
Задача предохранительной арматуры ─ защитить оборудование от аварийного превышения давления или иных параметров рабочей среды посредством автоматического сброса ее избытка. Пожалуй, одним из самых ярких примеров предохранительной арматуры является предохранительный клапан, установленный на паровом котле.

Предохранительная арматура вносит весомый вклад в обеспечение безотказной работы и общей надежности систем трубопроводного транспорта, промышленных и энергетических установок. Она сводит на нет последствия выхода параметров рабочей среды за границы допустимого, по какой бы причине они не происходили: поломка оборудования, ошибка обслуживающего персонала, внутренние физические процессы или воздействие сторонних факторов.
***
С помощью распределительно-смесительной арматуры происходит распределение потока рабочей среды по определенным направлениям и его смешивание. Впрочем, возможно полное «разделение труда». В этом случае трубопроводная арматура, предназначенная только для распределения потока, называется распределительной, а только для его смешивания ─ смесительной.
***
Очень важное место в общей номенклатуре трубопроводной арматуры занимает регулирующая арматура, обеспечивающая точное и надежное регулирование параметров рабочей среды, без чего невозможна организация экономичных и безопасных технологических процессов и формирование сложных многокомпонентных производственных цепочек.
Регулирующая арматура в своем «чистом» виде и в комбинации с запорной обеспечивает условия нормального функционирования оборудования и его хорошую управляемость на самых ответственных объектах, включая АЭС. На фоне усложнения условий работы в электроэнергетике (повышение начальных параметров теплоносителей, рост единичной мощности энергетических установок) ее актуальность только возрастает.
***
Отключающая арматура (иногда ее называют защитной) предназначена для перекрытия потока рабочей среды при превышении заданной, непредусмотренной технологическим процессом, величины скорости его течения за счет изменения перепада давления на чувствительном элементе. Отличие от предохранительной трубопроводной арматуры в том, что поток не стравливается, а лишь отключается конкретный элемент.
К комбинированной относится арматура, сочетающая функции вышеупомянутых видов. Они носят «говорящие» названия, из которых следует, функции каких видов арматуры они совмещают. Например, запорно-регулирующая арматура (не рекомендуется называть запорно-дроссельная) или запорно-обратная арматура.
Невозвратно-запорная и невозвратно-управляемая арматура выполняют функцию обратной арматуры, в которой может быть осуществлено принудительное закрытие или ограничение хода запирающего элемента, а в невозвратно-управляющей ─ еще и ограничение его хода.

Типы трубопроводной арматуры

Основных типов арматуры еще меньше, чем видов ─ всего четыре: задвижка, клапан, кран, дисковый затвор. Принадлежность к каждому из них определяется конструктивными особенностями, выражающимися в направлении перемещения запирающего или регулирующего элемента относительно потока рабочей среды.

Тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно к оси потока рабочей среды, носит название задвижка.

Клапан (лучше не называть его вентилем из-за неоднозначности и расплывчатости этого термина) ─ тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды.
В кране запирающий (регулирующий) элемент, выполненный в форме тела вращения или его части, поворачивается вокруг собственной оси (этому может предшествовать возвратно-поступательное движение) произвольно расположенной по отношению к направлению потока рабочей среды.
В дисковом затворе имеющий форму диска запирающий (регулирующий) элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению потока рабочей среды.
Каждый из этих типов поддается более детальному структурированию. Так, задвижки в зависимости от конструкции седла и затвора бывают клиновыми и параллельными, с выдвижным или невыдвижным штоком (шпинделем).
Клапаны с затвором в форме тарелки называют тарельчатыми, а в виде конусной иглы ─ игольчатыми. Кроме того, клапаны могут быть односедельными и двухседельными.
Краны разделяют на конусные, цилиндрические, шаровые.
У каждого из перечисленных типов трубопроводной арматуры свои преимущества и недостатки, а в соответствии с ними – более и менее предпочтительные области применения.
Так, особенностью задвижек являются значительная строительная высота (размер от горизонтальной оси проходного сечения корпуса арматуры до верхнего торца шпинделя, штока или привода при полном открытии арматуры), малая строительная длина (линейный размер арматуры между наружными торцевыми плоскостями ее присоединительных частей к трубопроводу или оборудованию), малое гидравлическое сопротивление, большое усилие на привод затвора, достаточно неторопливое срабатывание, а при загрязненных жидкостях – износ поверхности седла. Задвижки гораздо лучше справляются с ролью запорной арматуры, нежели регулирующей.
В отличие от задвижек самый распространенный вид трубопроводной арматуры ─ клапаны ─ обладают малой строительной высотой, большой строительной длиной, быстрым срабатыванием, значительным гидравлическим сопротивлением, высокой герметичностью.  Клапаны входят в конструкцию большинства регуляторов.
Краны, так же как и клапаны, имеют малую строительную высоту и быстрое срабатывание. И как задвижки ─ малую строительную длину.
У дискового затвора (от названия «заслонка» правильнее воздержаться) малые строительная высота, строительная длина, усилие на привод затвора, гидравлическое сопротивление и быстрое срабатывание.

Разновидности трубопроводной арматуры


Подобно тому, как в математике множества распадаются на подмножества, виды арматуры можно структурировать на разновидности.


● разновидности по назначению и области применения


Самое большое из этих «подмножеств» ─ разновидности по назначению и области применения.
В качестве классификационных признаков могут быть использованы особенности эксплуатации – вакуумная арматура, криогенная арматура; или особенности функционирования, например, отсечная арматура (запорная арматура с минимальным временем срабатывания). Основанием для разделения также являются: место установки (приемная арматура ─ обратная арматура, устанавливаемая на конце трубопровода перед насосом) и наличие дополнительных опций (арматура с обогревом).
Но наиболее весомая причина разделять трубопроводную арматуру на разновидности ─ ее назначение: контрольная арматура, противопомпажная арматура, редукционная арматура, спускная арматура, пробно-спускная арматура и т. д.
Области применения трубопроводной арматуры не могут не накладывать на нее особые требования. Арматура, используемая в газовом хозяйстве, должна быть герметичной в связи с высокой пожаро- и взрывоопасностью являющегося в данном случае рабочей средой ─ газа.
Трубопроводная арматура для нефтедобывающей и нефтеперерабатывающей отраслей из-за достаточно высокой химической агрессивности нефти должна обладать повышенной коррозионной стойкостью. Еще более агрессивная среда, включая концентрированные кислоты и щелочи, воздействует на трубопроводную арматуру, применяемую в химической промышленности.


***


● разновидности по присоединению к трубопроводу


По этому признаку арматуру разделяют на фланцевую, бесфланцевую, межфланцевую (т. е. бесфланцевую, устанавливаемую между фланцами трубопровода). Муфтовая арматура снаряжена присоединительными патрубками с внутренней резьбой. Арматура под приварку – патрубками для приварки к трубопроводу. Присоединительные патрубки есть и у штуцерной арматуры.


***

● разновидности по конструкции и формообразованию корпуса


Исходя из положения патрубков, можно говорить о проходной арматуре (присоединительные патрубки соосны или взаимно параллельны) или угловой арматуре (оси входного и выходного патрубков расположены перпендикулярно или не параллельно друг другу). Производится также арматура со смещенными осями патрубков.

Если площадь сечения проточной части меньше площади отверстия входного патрубка ─ это неполнопроходная арматура. Если примерно равна или больше ─ полнопроходная арматура.
По методу изготовления корпусных деталей выделяют арматуру литую, литосварную, литоштампосварную, штампосварную.


***

● разновидности по типу уплотнений

 Арматура, у которой герметизация штока, шпинделя или иного подвижного элемента относительно окружающей среды обеспечивается сальниковым уплотнением, носит название сальниковая арматура.

 Арматура, у которой для герметизации сальниковое уплотнение не применяется, называется бессальниковой арматурой. В этот разряд попадают сильфонная и мембранная арматура.

Алфавиты большинства языков мира содержат по несколько десятков букв. Но это не помешало им накопить сотни тысяч слов, с использованием которых написаны миллионы книг. Так и с трубопроводной арматурой ─ ее невероятное разнообразие складывается из сравнительно небольшого, измеряемого единицами, иногда десятками, количества классификационных единиц. И появилось оно не случайно, а в силу необходимости дать ответ на огромное количество вопросов, найти алгоритм решения большого числа задач.
Трубопроводной арматуре предъявляется столь широкий набор требований, что зачастую технические решения, с помощью которых можно добиться их выполнения, вступают в конфликт между собой, и появление большого числа разнообразных конструкций является одним из путей его преодоления. А классификация ─ лучший способ в этом разнообразии не потеряться.

Трубопроводная арматура: виды, классификация устройств

Чтобы разобраться в огромном количестве деталей для монтажа трубных систем, объединенных общим названием трубопроводная арматура, существует несколько критериев, которые объясняют разделение и позволяют ориентироваться в фасонных изделиях для коммуникационных линий.

Виды арматуры для трубопроводов

Современные трубопроводные системы — сложный комплекс инженерных сооружений, каждый элемент которых выполняет определенную функцию, любые сбои в налаженной работе комплекса могут привести к авариям и иметь определенные экологические или экономические последствия.

Одним из основных критериев, который логично делит все арматурные изделия для трубопроводных систем, считается функциональное назначение. Иными словами, отличие каждой детали определяется тем, для чего она используется.

чугунная арматура

Таким образом, трубопроводную арматуру можно разделить на шесть групп по той функции, которую выполняет каждая из них в системе.

Запорные устройстваПредназначены для герметичного полного перекрытия движения рабочей среды. Именно степень герметичности определяет качество деталей этой группы.
РегулирующаяПрименяется для регулирования потока, количество и скорость транспортируемой среды. Она определяет безопасность и экономичность технологических процессов.
Отключающая или защитнаяОбеспечивает перекрытие движения рабочей среды в определенном элементе при превышении допустимых технологических параметров. В отличие от предохранительной арматуры подача рабочей среды прерывается на определенном участке, за счет отключения одного элемента.
ПредохранительнаяНаправлена на предотвращение аварийных ситуаций по любой из причин: от ошибки оператора, до превышения рабочих параметров сети. Задача — предотвратить нежелательные последствия нарушений.
Распределительно-смесительнаяДетали для разделения потока на отдельные ветви или смешивание нескольких потоков в один. Возможны варианты арматуры, которая выполняет только распределительную или только смесительную функцию.
ОбратнаяПредназначена для автоматического предотвращения обратного потока жидкости в системе.

Обратите внимание! Совмещение обозначенных действий возможно в деталях комбинированного типа, например, в устройствах запорно-регулирующих.

Типы устройств

Принадлежность к какому-либо типу арматуры для трубопроводов определяется конструкцией устройств.

Выделяют четыре типа:

ЗадвижкаПередвигаясь перпендикулярно по отношению к движению рабочей среды устройство перекрывает его.
ЗатворВыполнен в виде диска, который перемещается параллельно движению рабочей среды или под углом.
КлапанПеремещение путем вращения параллельно движению потока тела самого затвора или только его части.
КранЗапорный элемент, который вращается вокруг собственной оси, при этом он может находится в различном положении по отношению к оси потока.

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

  • Детали общего назначения, которые могут использоваться в различных отраслях.
  • Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
  • Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
  • Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
  • Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

СальниковаяСоединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
МембраннаяЭластичный диск, который обеспечивает герметичность стыков.
СильфоннаяВ качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
ШланговаяАрматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

Классификация трубопроводной арматуры | Трубопроводная арматура

Рейтинг:   / 6

КЛАССИФИКАЦИЯ ТРУБОПРОВОДНОЙ АРМАТУРЫ


Классификация трубопроводной арматуры осуществляется по различным признакам.

По целевому назначению ТА подразделяется на следующие группы:
• промышленная арматура
• сантехническая арматура
• лабораторная
Промышленная ТА предназначена для установки на трубопроводах и технологических установках различного профиля. Она подразделяется на арматуру общего назначения, предназначенную для установки в системах, эксплуатируемых в обычных условиях, и специальную, к которой предъявляются осоыбые требования в связи со специфическим характером систем, в которых она установлена.

Сантехническая трубопроводная арматура предназначена для установки во внутренних санитарно-технических системах зданий. К ней относятся водоразборные краны, смесители.

Лабораторная ТА является, как правило, арматурой небольших размеров. Она имеет специфическую конструкцию в связи с тем, что к ней предъявляются совершенно особые требования. Она, как правило, не рассчитана на работу при больших давлениях и температурах.

По области применения арматура подразделяется на следующие группы:
• пароводяная
• газовая
• нефтяная
• энергетическая
• химическая
• судовая
• резервуарная

Пароводяная арматура является наиболее характерной для использования в системах отопления, вентиляции и теплоснабжения. Само название говорит о том, что она предназначена для работы на воде и паре. Эта арматура выпускается на широкий диапазон рабочих давлений и температур.

Энергетическая ТА является, как правило, пароводяной арматурой, предназначенной для работы при высоких давлениях и температурах, характерных для крупных энергетических котлов, турбин и других установок. Энергетические паровые котлы эксплуатируются при давлениях 300 и более атмосфер, а температура пара превышает 500 оС. Столь высокие рабочие параметры предъявляют жесткие требования к материалу и качеству раматуры.

Газовая арматура предназначена для установки в системах газоснабжения. К ней предъявляются повышенные требования герметичности в связи с пожаро и взрывоопасностью рабочей среды.

Нефтяная ТА является арматурой, предназначенной для установки в сис-темах и трубопроводах, по которым транспортируется сырая нефть и нефтепродукты. Эта арматура должна обладать повышенной коррозионной стойкостью в связи с тем, что нефть является весьма агрессивной средой.

Химическая предназначена для работы на очень агрессивной среде, включая концентрированные кислоты и щелочи. Эта арматура в основном применяется в химической промышленности и не характерна для систем ТГВ. Ос-новным средством повышения коррозионной стойкости этой арматуры является использование специальных материалов для корпуса и деталей.

Судовая разрабатывается для использования на флоте и морских со-оружениях. Основным требованием к ней является высокая стойкость к воздействию морской воды, надежность, небольшие габариты и возможность работы в различных положениях в условиях качки.

Резервуарная арматура предназначена для установки на резервуарах и емкостях. Основной отличительной ее чертой является наличие одного присоединитель-ного конца, а не двух, как у остальных типов арматуры.

По принципу управления и действия трубопроводная арматура подразделяется на следующие группы:
• управляемая
а) с ручным приводом
б) с механическим приводом
в) под дистанционно расположенный привод
• автоматическая арматура

Управляемая ТА отличается тем, что перемещение рабочего органа осуществляется за счет внешнего силового воздействия от некого внешнего источника энергии — ручного усилия, электрическим мотором, пневмоприводом или гидроцилиндром. Управляемая ТА под дистанционно расположенный привод отличается наличием специальной механической передачи, позволяющей отнести источник силового воздействия от самой арматуры. Так, например, оператор котельной управляет задвижкой на паропроводе, находящейся над котлом, сам в это время находясь у фронта котла.

Управляемая ТА может быть снабжена дополнительно силовой возвратной пружиной, возвращающей рабочий орган в определенное положение при отключении управляющего воздействия. При подаче управляющего силового воздействия оно преодолевает действие возвратной пружины и переводит рабочий орган в другое положение. В зависимости от того, в каком положении находится рабочий орган такой арматуры при отсутствии (снятии) управляющего воздействия, арматура бывает «нормально открытая» и «нормально закрытая». Как правило, такая арматура применяется для повышения безопасности работы установок и систем и предотвращения аварийной ситуации, то есть выполняет функции защиты. Так, например, при отключении электроснабжения котельной клапан на топливном трубопроводе должен самопроизвольно вернуться в закрытое положение, что предотвратит взрыво и пожароопасную ситуацию. Следовательно, здесь следует использовать ТА в исполнении «нормально закрытая». Трубопроводная арматура калориферной установки вентиляции должна быть выполнена в исполнении «нормально открытая», чтобы при отключении управляющего сигнала гарантировать проток теплоносителя через калорифер и предотвратить его перемерзание.
Автоматически действующая арматура отличается тем, что управление и рабочий цикл осуществляется только действием самой рабочей среды без каких-либо посторонних источников энергии. К этому типу относится обратный клапан, срабатывающий под действием изменения направления потока, регулятор давления и расхода, кондесатоотводчики, терморегуляторы и другие виды арматуры.

По функциональному назначению ТА подразделяется на следующие основные классы:
• запорная
• регулирующая
• распределительная
• предохранительная
• защитная (отсечная)
• фазоразделительная

Запорная арматура служит для перекрытия потоков сред. Она должна обеспечивать надежное и полное перекрытие проходного сечения. Принципиально она должна обеспечивать всего два состояния — открыта или закрыта — и может быть не предназначена для эксплуатации в промежуточном положении рабочего органа. Она нашла наиболее широкое применение. К этому же классу относится
пробно-спускная и контрольно-спускная арматура, предназначенные для кратковременного открытия с целью проверки наличия или параметров рабочей среды.

Регулирующая арматура предназначена для регулирования параметров рабочей среды посредством изменения ее расхода. Эта арматура не обязательно должна обеспечивать полное перекрытие проходного сечения. К ней могут предъявляться дополнительные требования по виду регулировочной характеристики, надежности и точности рекулирования параметров. Сюда входит и дроссельная ТА, предназначенная для снижение давления потока.

Распределительная арматура  предназначена для распределения потока по двум или более направлениям. Наиболее ярким примером является 3-х ходовой кран, применяемый и в отоплении для регулирования теплоотдачи отопительного прибора пудем пропуска части общего расхода теплоносителя на стояке мимо прибора через замыкающий участок. Этот тип арматуры широко используется в системах гидро- и пневмоавтоматики для управления различными устройства-ми.

Предохранительная арматура предназначена для предотвращения аварийного повышения какого-либо параметра в обслуживаемой системе путем автоматического выброса избыточного количества среды. Наиболее ярким примером яв-ляется предохранительные клапан, устанавливаемый на паровом котле. При повышении давления в барабане котла выше предельного значения срабатывает предохранительный клапан, и часть пара стравливается через него в атмосферу, поддерживая давление в котле на уровне максимально допустимого значения. К этой же группе ТА относятся и мембранно-разрывные устройства, например взрывозащитный клапан. Он представляет из себя мембрану, разрываемую в момент взрыва его давлением и тем самым препятствующую чрезмерному повышению давления в системе.

Защитная арматура предназначена для защиты оборудования от аварийного изменения параметра среды ( давления, температуры, направления потока ) путем отключения обслуживаемого участка. В отличие от предохранительной ТА по-ток не стравливается в атмосферу, а просто отключается требуемый элемент системы. Примером могут служить обратные клапаны, предотвращающие са-мопроизвольное изменение направления потока в трубопроводной системе. В топочных устройствах защитная ТА отключает подачу топлива к горелочному устройству в случае погасания факела или при отключении электроснабжения и остановке дымососа и дутьевого вентилятора.

Фазоразделительная арматура предназначена для автоматического разделения различных фаз рабочей жидкости, например воды и пара ( кондесатоотводчики ), воды и воздуха (воздухоотводчики, вантузы), воды и масла (маслоотделите-ли).
Помимо основных видов ТА можно выделить промежуточные: запорно-регулирующая, смесительная, пробно-спускная и другие.

По материалу корпуса ТА подразделяется на следующие основные груп-пы:
• стальная (из углеродистой стали)
• из коррозионностойкой стали
• из титана
• чугунная (из серого чугуна)
• из ковкого чугуна
• из цветных металлов
• из пластмасс
• из керамики (фарфор)
• чугунная с защитным покрытием (резина, пластмасса, эмаль ).
Более подробно характеристики отдельных материалов, их преимущества и недостатки рассмотрены в стаье Материалы, применяемые для деталей арматуры.

По конструкции корпуса ТА подразделяется на следующие основные группы:
• проходная
• угловая

У проходной ТА оба присоединительных патрубка расположены на одной оси или со смещением на параллельных осях. Это наиболее распространенный тип корпуса арматуры. У угловой ТА присоединительные патрубки расположе-ны под углом друг к другу, причем наиболее часто под прямым углом. Это по-зволяет в некоторых случаях упростить конструкцию арматуры и избежать не-обходимости установки на трубопроводе дополнительного отвода для поворота потока.

По конструкции присоединительных патрубков ТА подразделяется на следующие основные группы:
• муфтовая
• фланцевая
• цапковая
• штуцерная
• под приварку

Муфтовая арматура изготавливается на малые и средние диаметры. Присоединительные концы муфтовой ТА имеют внутреннюю резьбу, как правило трубную, предназначенную для вворачивания трубы с концевой короткой резьбой.

Фланцевая арматура имеет на присоединительных концах фланцы, представ-ляющие из себя диск или квадрат с отверстиями под болты. Ответный фланец трубопровода должен иметь аналогичные присоединительные размеры.

Цапковая ТА имеет на конце быстроразъемное соединение с уплотнительной прокладкой, представляющее из себя два или более винтовых захвата. Ярким примером использования этого достаточно редкого соединения является пожарный гидрант, к которому при помощи цапки подсоединяют пожарный рукав.

Штуцерная арматрура изготавливается на малые и сверхмалые диаметры. Штуцерное соединение представляет из себя пару, когда на арматуре на присоединительном конце нарезана наружная резьба, а трубопровод притягивается к ней при помощи накидной гайки. Для уплотнения соединения может быть ис-пользована прокладка или, если штуцер имеет на конце конус, то мягкая медная трубка может быть достаточно надежно герметизирована за счет плотного об-жатия на конусе.
Под приварку подготавливают присоединительные концы арматуры больших диаметров, когда надежность всех других видов соединений становит-ся недостаточной.

Более подробно преимущества различных способов соединения рассмотре-ны в статье Монтажные параметры арматуры.

По способу герметизации узла прохода шпинделя или штока через крышку или корпус ТА подразделяется на следующие основные группы:
• сальниковая
• сильфонная
• мембранная
• шланговая
В сальниковой арматуре для уплотнения места прохода шпинделя или штока используется упругая сальниковая набивка — пропитанная антисептическими и гидрофобными составами специальная формованная лента из материалов расти-тельного происхождения. Набивка сжимается в направлении оси штока или шпинделя и, благодаря своим упругим свойствам, расширяется в радиальном направлении, плотно заполняя пространство зазора между стенкой и штоком.
Сальниковое уплотнение получило наибольшее распространение благодаря своей простоте, низкой стоимости и возможности ремонта.

В сильфонной, мембранной и шланговой арматуре отсутствуют подвижные соединения с зазорами, через которые рабочая среда может вытечь наружу, благодаря тому, что устройство управления движением затвора находится по одну сторону упругого элемента, а рабочая среда — по другую сторону. Иначе говоря, стенка сильфона, шланга или мембрана выступают в роли герметизирующего элемента подвижного соединения.

По способу расположения арматура подразделяется на следующие основные группы:

• только на горизонтальных трубопроводах с вертикальном положе-нии шпинделем или крышкой вверх
• на горизонтальных и вертикальных трубопроводах в любом поло-жении
• только на вертикальных трубопроводах.

Так например, пробковый кран может работать в любом положении, обрат-ный шаровой клапан должен устанавливаться только на вертикальных трубо-проводах, а тарельчатый обратный клапан должен устанавливаться только на горизонтальных трубопроводах крышкой вверх.

Классификация трубопроводной арматуры по разным признакам

Классификация трубопроводной арматуры

Трубопроводная сеть представляет собой сложную конфигурацию, которая должна отвечать требованиям к надежности, управляемости и безопасности, чтобы оправдать свою цену. А это невозможно без использования приспособлений, которые помогают контролировать процессы, объемы транспортировки веществ, реагировать на аварийные ситуации и т. д. Речь о трубопроводной арматуре, которую сегодня можно купить в большом ассортименте.

Возможности трубопроводной арматуры

Виды трубопроводной арматуры

Трубопроводная арматура устанавливается на элементы трубопровода и подбирается по его назначению, эксплуатационным качествам, конструкции, материальному исполнению. Она обладает способностью менять внутреннее сечение труб, что и определяет широкий спектр функций и операций, среди которых:

  • отключение подачи транспортируемой рабочей среды;
  • сброс потока;
  • распределение перемещаемого вещества;
  • регулирующая опция, настройка параметров хода рабочей среды;
  • смешивание потоков;
  • настройки разных фаз транспортировки.

Базовая классификация

Виды трубопроводной арматуры

Классификация делит арматурную продукцию по материальному признаку, конструктивному исполнению, ценовым категориям, размерам, брендам. Самый распространенный признак классификации – по назначению. Здесь 4 класса.

  1. Самая большая группа – запорная арматура. Она применяется для перекрытия потока и выдает отличную степень герметичности закрытой сети (запорная функция). Учитывая, что от таких приспособлений требуется максимально полное отключение подачи рабочей среды, очевидно, качественные характеристики запорной серии – это степень герметичности и ресурс обеспечения перекрытия.
  2. Регулирующая арматура позволяет задавать параметры работы трубопровода – уровень давления, температурный режим, объем расхода и другие условия. Благодаря изделиям этого класса удается максимально точно настроить технические процессы для получения оптимизированного по цене результата. Расход рабочей среды регулирующая арматура тоже во многом определяет. А представлена регулирующая серия клапанами и вентилями, дросселирующими приспособлениями. Последние незаменимы в трубопроводах с высоким уровнем давления и постоянными его перепадами.
  3. Защитная арматура. Из ее названия понятно, что используется она для защиты оборудования и подключенных к ним приборов от опасных колебаний параметров работы. Ключевая задача защитного устройства – полностью перекрыть отдельный участок при сигналах «тревоги» (достижении критического уровня заданных показателей). Это позволяет закрыть участок от негативных воздействий и протеканий рабочей среды в случае аварии. Наиболее востребованные варианты защитной арматурной продукции – защитные клапаны, заслонки, задвижки и краны.
  4. Предохранительный вид трубопроводной арматуры. Работает по схожему с защитной принципу. Только в отличие от последней, реагирует не на уже реализованную угрозу, а на потенциальные факторы риска. Предохранительные элементы не отключают вверенные участки, чтобы «закрыть» их, но работают на предупреждение аварии – стравливают/сбрасывают избыток рабочей среды или давления. В большинстве своем это предохранительные и перепускные клапаны, мембранные разрывные приспособления, импульсные устройства.

Классификация по сфере эксплуатации

Эксплуатация трубопроводной арматуры

В зависимости от сферы использования различают 5 типов трубопроводной арматуры.

  • Универсальные изделия. Это продукты серийного производства, применяются в разнообразных трубопроводах без привязки к профилю предприятия, которое их использует.
  • Приспособления специального назначения выполняются под конкретные параметры с учетом специфики сети и особенностей ее эксплуатации.
  • Изделия для особых условий пользования. Ими оснащают трубопроводы, требования к безопасности, надежности, управляемости которых значительно повышены в силу ответственности за их работу пользователя. Как правило, речь о магистралях для транспортировки токсичных, взрывоопасных и других агрессивных рабочих сред.
  • Узкопрофильные изделия. Назначение трубопроводной арматуры этого типа – обустройство трубопроводов транспортных предприятий, судостроительных заводов.
  • Санитарно-техническая продукция для обустройства бытовых сетей. Как и универсальные изделия, она производится конвейерно, но в отличие от первых, к ее видам предъявляют серьезные требования в плане дизайна и простоты подключения, использования, замены.

Классификация по способу управления

Управление трубопроводной арматурой

Современный рынок предлагает продукцию самого разного принципа действия. По способу управления (исполнения функций) она может быть ручной, управляемой дистанционно, приводной или автоматической.

  • Изделия ручного управления – это разные краны и задвижки. Они оснащаются ручками, маховиками, рычагами, штурвалами и другими устройствами для управления вручную.
  • В конструкции дистанционно управляемых арматурных элементов предусмотрен адаптер в варианте рычага, штока или штанги. Через него изделие связывается с пультом.
  • Приводное устройство, как понятно из названия, регулируется собственным приводом. Он может быть электрическим, гидравлическим, пневматическим и устанавливается на корпус конструкции. Данный тип чаще всего представляет запорная и регулирующая арматурная серия.
  • Автоматизированная модель – устройство, подключаемое к автоматическим приборам или датчикам, от которых получает информацию. Такие изделия называют интеллектуальными, потому как они активируются без участия человека – автоматически, реагируя на изменения рабочей среды.

Классификация по параметрам

Параметры трубопроводной арматурой

Параметры, характеризующие обозначения трубопроводной арматуры (и определяющие, какой вариант выгоднее купить), задает ГОСТ Р52720–2007. Здесь 2 характеристики:

  • Условное давление – Ру/PN. Это показатель давления, при котором возможна безопасная безаварийная бесперебойная работа трубопровода и подключенных к нему технических средств в течение заданного промежутка времени. При расчете показателя температура рабочей среды принимается равной 20 градусам выше нуля. Классификатор (классы и номинальные значения) по показателю PN изложен в ГОСТ 26349–84.
  • Условный проход – Ду/DN – определяет возможность установки на трубопроводы с разными элементами в составе. Таблица допустимых значений Ду утверждена ГОСТ 28338–89.

Классификация по способу крепления

Способы крепления трубопроводной арматуры

Современный заказчик может купить на выбор муфтовую, фланцевую, штуцерную, стяжную, цапковую систему или модель под сварку.

  • Муфтовая трубопроводная арматура – это, как правило, чугунные вентили, шаровые краны с показателем DN до 50–80 мм (элементы, которые можно купить по небольшой цене). Они крепятся муфтами – резьбовыми, цилиндрическими, трубными или коническими (внутренними).
  • Фланцевые изделия – один из самых распространенных вариантов (подробно описан в ГОСТ 12815–80). Монтируются фланцами, представлены задвижками чугунными и стальными.
  • Штуцерная трубопроводная арматура присоединяется к трубопроводу патрубками с резьбой. Второй блок крепежа – штуцер с внутренней резьбой.
  • Стяжное устройство присоединяется при помощи шпилек и фланцевого соединения на трубопроводе. Своих фланцев изделия не имеют. Такой метод крепления часто используется с обратными клапанами, регулирующей продукцией, дисковыми затворами, шиберными задвижками.
  • Сварной метод крепления отличается надежностью и приемлемой ценой. Монтаж осуществляется патрубками, выполненными под приварку.
  • Цапковая модель использует для монтажа крепление с наружной резьбой и буртиком под уплотнитель.

Заказать трубопроводную арматуру по цене производителя

Завод «СпецНефтеМаш» занимается изготовлением арматурной продукции всех популярных типов. В нашем каталоге представлен большой ассортимент надежных проверенных решений – защитная, запорная, регулирующая арматура для обслуживания трубопроводов, транспортирующих различную рабочую среду. Мы предлагаем комфортные условия покупки и выгодные цены трубопроводной арматуры.

Ответы на любые вопросы – по телефону или email. Все реквизиты для связи указаны в разделе контактов. Звоните и пишите, у нас можно купить трубопроводную арматуру на самых выгодных условиях.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
