Компрессионное соединение металлических труб: Безрезьбовое соединение стальных труб — компрессионное и зажимное

Содержание

Фитинги для стальных труб – резьбовые, обжимные и т.д.

На чтение 8 мин. Просмотров 1.5k. Обновлено

Фитинги для стальных труб – это соединительные элементы, играющие очень важную роль. В переводе с английского фитинг означает – монтаж, сборка. Трубопрокатный сортамент из стали применяют очень давно, его можно встретить в водо- и газо- проводных, обогревательных и сливных сетях.

Подверженность стальных трубопроводов к коррозийным образованиям привела к росту популярности изделий из пластика, но, тем не менее, от стальных магистралей отказываться не стали. Их высокая прочность и надежность позволяет трубопроводу выдержать высокое давление, низкие и высокие температуры.

Несомненно, преимущество полипропиленовых систем в системах отопления или водоснабжения, заключается в простоте монтажа, но показатель герметичности в этом случае остается под вопросом. А вот фитинги для трубопроката из стали позволяют полностью решить проблему герметизации, только их необходимо правильно выбрать и установить.

Что касается вопроса о стоимости стальных магистралей, то она не намного выше, если сравнить с пластиковым аналогом. Но, длительность срока использования даже не идет в равнение. Системы из стали, протянутые еще 50 лет назад, успешно функционируют до этого времени, а вот сможет ли такой период простоять пластик, никто не ответит.

При устройстве магистралей из пластика применяют крепежы, которые потом нельзя снимать во время ремонта, а в стальном трубопроводе любой отдельно взятый участок можно легко разобрать, и это благодаря фитингам.

Многие оправданно называют существенным недостатком стальных магистралей трудоемкий монтаж. Но такие трудности полностью компенсирует надежность и прочность созданной конструкции.

Детали, которые используют при строительстве стальной сети, могут быть разъемными и неразъемными. Неразъемные варианты предполагают сварку, а разъемные варианты предусматривают участие крепежных элементов на резьбе – фитингов.

Используемые механизмы могут иметь такие виды:

  • крестовина;
  • уголок;
  • муфта;
  • тройник;
  • контргайка;
  • переходник;
  • заглушка;
  • штуцер.

Стальные трубопрокатные материалы скрепляют посредством уже готовой резьбы, если таковая отсутствует, то ее можно нарезать специальными инструментами. Материал, который применяют для производства данных изделий это:

  • чугун;
  • черный метал;
  • латунь;
  • медь;
  • нержавейка.

По способу соединения с металлической трубой они бывают:

Сварные детали

Фитинги для стальных трубопрокатов под сварку называют самыми прочными среди аналогичных деталей. Планируемые для сварки детали отличаются гладким концом.

Сварные крепительные детали являются неразборной системой, это означает, что последующей разборке с вторичным использованием они не подлежат. Швы, которые производят посредством сварки не сильно заметно на трубе.

Система выбора таких деталей основана не только на сходстве объема крепительного элемента и самой трубы, но и на аналогичности свойств. Обязательным критерием при выборе должны быть показатели переносимости давления среды, которые предусмотрены ГОСТом, и этому требованию арматура обязана отвечать.

Варианты под сварку используют в системах, их помещают внутрь конструкции. Замена таких деталей не предусмотрена в течение очень длительного срока.

Резьбовые варианты

Резьбовые фитинги для металлических труб называют самыми популярными и универсальными для состыковки трубопрокатных материалов. Наиболее высокую популярность среди данных соединительных деталей завоевала их разновидность – «американка».

Это муфта с накидной гайкой. Соединение посредством этого элемента выполняется простым вращением гайки. Демонтаж соединения можно выполнять любое количество раз, и все остальные узлы при этом разбирать не нужно. В данном случае минимальное время на выполнение работы, невысокая стоимость и отличная ремонтопригодность.

Резьбовые механизмы – это практичный вид для тех, кто хочет установить комплектующие высокой надежности по доступной цене.

Резьбовые конструкции позволяют соединить трубы из стали разного диаметра.

Отличительные характеристики и преимущества данных деталей:

  1. незначительная подверженность коррозийным процессам;
  2. высокая устойчивость к влиянию агрессивной среды;
  3. длительный срок использования;
  4. надежность стыка;
  5. удобный способ для соединения труб больших диаметров;
  6. легкость применения и возможность демонтажа.

Обжимные фитинги

Обжимные фитинги для труб из стали являются универсальными соединительными деталями. Их можно использовать многократно. Они дают возможность изгиба трубопровода в любую сторону.

Состыковать трубы из стали посредством этих деталей можно без применения сварки и нарезки резьбы. Герметичность соединения при этом находится на высоком уровне.

Производят их из материалов, которые отличаются долговечностью, износостойкостью. При этом есть большая возможность выбора разных конфигураций конструкций.

Такие механизмы оснащены одним или двумя кольцами. Принцип функционирования основан на применении уплотнения из полимера. Под влиянием внешнего давления данный материал сжимается. При этом он плотно обхватывает внешнюю часть трубы, которую в него вставляют. В итоге получается соединение высокой герметичности.

Компрессионные (обжимные) фитинги для стальных труб не нужно монтировать посредством специнструментов. Устанавливать их просто и быстро.

Видео

Но, эти механизмы имеют существенный недостаток. У них невысокая устойчивость к механическому влиянию. При ударах и вибрации такая конструкция может дать протечку.

ВАЖНО! Перед тем, как применять обжимные (компрессионные) фитинги вторично без потери герметичности и прочности, рекомендуют поменять уплотнительное кольцо и прокладку из резины.

Пресс – фитинги

Пресс фитинг для стальной трубы это вид обжимных фитингов. Они позволяют создать полностью неразъемное соединение. Такое свойство относят к минусам, ведь использовать повторно их невозможно. В случае протечки такие крепления необходимо менять.

Что касается обжимных конструкций, то у них этого недостатка нет. Главным минусом обжимных и пресс – фитингов является не очень высокая надежность соединения. По этим причинам такие детали в процессе эксплуатации часто нужно подтягивать.

Главная область применения – это проведение строительных и ремонтных работ, где нужно выполнять состыковку трубопрокатных материалов, с внешним объемом не выше 6 см.

Удобные и не дорогостоящие обжимные детали почти не имеют недостатков, и во время эксплуатации не создают дополнительных проблем.

Чугунные фитинги

Чугунные фитинги для труб из стали относят к виду соединительной арматуры, которая применяется при прокладке трубопроводных разных диаметров. Ковкий чугун, применяемый при производстве – это безоговорочная гарантия практичности и оптимального соотношения приемлемой стоимости и качества. Изделия из чугуна оснащены внутренней и наружной резьбой, по этим причинам их можно использовать в любых условиях монтажных работ.

Видео

Тройник 1 1/2″ черный ЕЕ — купить фитинги для труб, тройник чугунный сантехнический


Watch this video on YouTube

Бесспорным преимуществом в данной ситуации является то, что эти детали легко монтируются и снимаются. Все эти работы можно запросто выполнить своими руками.

Еще один плюс этих изделий это их длительный срок службы. Используя их  можно быть уверенным, что они выдержат температуру до 175 градусов и давление в 16МПа.

Все чугунные изделия изготовляют в соответствии к стандартам ГОСТа.

Обширные возможности выбора, их доступная цена и быстрая доставка делают приобретение удобным и простым.

Оцинкованные соединительные элементы

Оцинкованные фитинги для стальных трубопрокатов являются состыковочными элементами для отдельных трубопрокатных изделий. Они пользуются самой высокой популярностью. Все дело в том, что оцинковка существенно повышает антикоррозийные возможности механизма, в результате он может прослужить больше 50 лет.

А в этой статье описан подробно процесс сварки оцинкованных трубопроводов.

Видео

Оцинкованные варианты арматуры применяют для стыков разного вида, поэтому они подразделяются на:

  1. угольник;
  2. муфта;
  3. переходник;
  4. крестовина.

Как и остальные аналоги, оцинкованные изделия соединяют несколькими методами. При этом работа с данными деталями имеет некоторые особенности. Например, сварка может повредить оцинковку.

Из всех методов наиболее предпочтительным является резьбовое соединение. Оцинкованные резьбовые изделия дают возможность сделать герметичный и надежный стык. При необходимости эти детали можно применить вторично.

Размеры

Размеры соединительных элементов для стальных труб играют важную роль.

Ведь их применяют для магистралей с большим количеством ответвлений и для прокладки прямого трубопровода.

При правильном подборе размеров соединительных деталей можно надежно скрепить трубопровод и отопительные аппараты с разной резьбой и из разных материалов.

Видео

Диаметры выпускаемых фитингов соответствуют диаметру производимых труб, поэтому их выбор не составляет труда. Для правильного выбора необходимо точно знать размеры, взятых для работы трубопрокатных материалов. Размеры крепительной арматуры колеблются в рамках от 16 до 110 мм.

Варианты с небольшим диаметром (до 63 мм) используют для сетей, подводящих воду, подающих тепло с давлением до 16 атмосфер. А элементы большого объема можно поставить в систему, работающую при давлении почти в 10 атмосфер.

Фитинги «GEBO»

Фитинги Gebo для труб предназначаются для состыковки без резьбы и сварных работ в процессе укладки и ремонта различных магистралей. Они скрепляют эти элементы посредством уплотнительных колец и цанговых зажимов.

Применение:

  • Соединение без наличия резьбовой нарезки и необходимости сварных работ.
  • Мгновенное устранение протечки без сварки и специнструментов.

Особо пригодные товары «Gebo» для:

  • плохо доступных и корродированных участков магистрали;
  • трубопрокатных материалов нестандартных габаритов;
  • для трубопрокатного сортамента из несвариваемых материалов;

Основные преимущества элементов «Gebo»:

  • монтаж разъемных соединений;
  • короткий срок установки;
  • нет необходимости в подрезании, пайке, поклейке трубопрокатного сортамента;
  • запускать сеть можно непосредственно после монтажа;

Видео

Товары «Gebo» являются представителями линейки высочайшего качества, это подтверждают большое количество технических разрешений. Самым главным подтверждением является разрешение на установку в сети, транспортирующей питьевую воду.

Фитинги для стальных труб приобрести не сложно. Если возникают дополнительные вопросы по цене и характеристикам, то их можно уточнить у менеджера. Он поможет подобрать товар, полностью отвечающий пожеланиям клиента.

Фитинги Гебо для металлических труб

Наилучшим и быстрым на данный момент решением для ремонта поврежденного участка трубопровода или выполнения дополнительного подхода является использование чугунных компрессионных фитингов Gebo и зажимов Gebo. Фитинги Gebo предназначены для ремонта, модернизации и удлинения трубопроводов. Они оснащены запатентованным стальным зажимным механизмом, который в сочетании с резиновым уплотнительным кольцом позволяет просто, быстро и дешево соединить любую трубу (сталь, черная сталь, ПЭ).

Принцип работы

Необходимо использовать резьбовые компрессионные или вставные фитинги Гебо. Резьбовые компрессионные фитинги Гебо для металлических труб на 100 % обеспечивают герметичное разъемное соединение, которое можно легко разобрать и снова подключить. Конструкция этого соединения основана на зажиме кольца вокруг оголенного конца трубы путем скручивания резьбовых частей корпуса муфты вместе.

Металлическая вставка жесткости или специальный наконечник вставляется в оголенный конец трубы. Этот наконечник имеет зазубренный конец, вставленный в трубу, и буртик с прокладкой. Зажимное кольцо фитинга может быть полным или неполным. Этот тип соединения не требует расширения трубы. При этом вставные фитинги с зажимными кольцами неразделимы. Идея соединения основана на вставке соединителя с выемкой в расширяющийся конец трубы, а затем прижиме кольца к концу соединителя с помощью специального устройства — ручного или механического.

Важно: соединение, предлагаемое Гебо, состоит в использовании фитинга с пазом, в котором имеется прокладка и вставка с надрезом, расположенная в трубе, а сам фитинг обжат зажимным устройством, которое герметизирует соединение.

Другие производители используют так называемое холодно расширяемое соединение. Принцип его действия состоит в том, чтобы разрезать трубу перпендикулярно ножницами, а затем установить кольцо PEX. В течение нескольких секунд труба и кольцо (изготовленные из одного материала) сжимаются, создавая надежное и плотное соединение. Разъем готов к опрессовке уже через 30 минут.

Фитинги Гебо: инструкция по монтажу

Поскольку труба подвергается давлению, рекомендуется затянуть соединение примерно через 15 минут.

  • Сварка осуществляется с помощью сварочного аппарата, который постоянно соединяет трубу с помощью специального фитинга. Под воздействием температуры материал плавится, и оба элемента связываются.
  • Скручивание — это еще один метод, используемый при соединении трубопровода с фитингами Гебо и устройствами из другого материала. Этот метод является обратимым, то есть отдельные элементы могут быть отсоединены и повторно собраны много раз.
  • Обжим — другой популярный метод в случае многослойных труб, таких как PEX-AL-PEX, но также применяется в системах из меди или стали. Используя специальные устройства, трубы и фитинги, оснащенные резиной, постоянно соединены.

Примечание: смазывая две трубы (внутри чашки одной и внешней поверхности другой), мы получаем прочное и полностью герметичное соединение. Клей для труб обладает такими свойствами, что смазываемая им поверхность частично растворяется, что повышает адгезию склеиваемых элементов.

Особенности фитингов Гебо, плюсы и минусы

Из-за материала, из которого сделаны водопроводные фитинги, мы можем разделить их на две группы: металлические и пластиковые.

Важно: для производства труб для наружных сетей водоснабжения используются металлы, такие как сталь, серый чугун и ковкий чугун. Из-за подверженности этих материалов коррозии (кроме серого чугуна) трубы защищены защитными покрытиями внутри и снаружи. Металлические соединения Gebo герметичны, они не пропускают химические вещества и газы, поэтому их можно использовать, например, в сильно загрязненных почвах.

Стальные водопроводные фитинги Гебо имеют хорошие механические свойства (высокая прочность на растяжение, изгиб и сжатие). Однако сварные соединения должны выполняться квалифицированным персоналом.

Недостатком продукции Gebo является низкая стойкость к ударам и изгибу. Для повышения прочности стенки  соединений относительно толстые. Это увеличивает вес и, следовательно, стоимость транспортировки и сборки. При этом вес труб ограничен их длиной (3-6 м), поэтому установка фитингов является трудоемкой. Также вам необходимо большое количество разъемов, которые могут вызвать утечку.

При этом механические свойства гебо фитингов для металлических труб едва ли не лучше, чем у стали:

  • большая прочность на сжатие и растяжение;
  • хорошая твердость и устойчивость к динамическим нагрузкам;
  • они тяжелые, хотя легче серого железа.

Они не так устойчивы к коррозии как серый чугун, поэтому необходимо использовать защитные покрытия:

  • внешние — цинк + битум + ПЭ,
  • внутренние — цементный раствор.

Проверка герметичности должна быть проведена до ввода трубопровода в эксплуатацию. Подробные требования к герметичности трубопровода включены в стандарт водоснабжения.

Требования и испытания: этот тест проводится после нанесения защитного слоя. Это слой, покрывающий кабель толщиной 30 см и защищающий его от движения во время испытания на герметичность. Трубные соединения должны быть открыты, чтобы помочь обнаружить утечки. Во время испытания на герметичность система водоснабжения должна быть заполнена водой и вентилироваться. Тогда давление на 50% выше самого высокого рабочего давления.

Если укрытие превышает 4 м, боковая засыпка должна быть уплотнена до 90% и до 85% в других случаях. Это позволяет трубе передавать давление сверху и предотвращает локальные нагрузки. Засыпку можно производить из нативного грунта, если максимальный размер частиц не превышает 300 мм. Вы не можете использовать большие камни и ошибочные валуны.

В нашем магазине большой выбор фитингов Gebo Quick и других видов соединений Gebo по хорошим ценам, посмотрите!

Безрезьбовые компрессионные соединения Gebo

Gebo – компания, которая первой начала выпускать компрессионные фитинги для беcсварного и безрезьбового соединения, и ее продукция сегодня сохраняет лидирующие позиции с точки зрения качества, надежности и удобства применения.

Конструкция фитинговой муфты Гебо

Компрессионная муфта представляет собой полый цилиндр, внутрь которого заводят трубы для соединения. Переходник подходит для напорных и безнапорных систем.

Конструкция муфты:

  • Корпус из ковкого чугуна;
  • Зажимное кольцо;
  • Обжимное кольцо – разъемное кольцо с зубцами внутри;
  • Резиновый уплотнитель;
  • Гайки.

Внутренний край срезан конусом, вкладыш-уплотнитель тоже в виде конуса.

Разновидности соединений Гебо:

  • Обжимные односторонние с внутренней резьбой;
  • С наружной резьбой;
  • Двухсторонние – с компрессионными кольцами для зажима с обеих сторон;
  • Тройник – используется как соединение или переходник;
  • Универсальные разъемные.

Область применения

Технические сети со временем начинают ветшать, что приводит к прорывам и протечкам. Замена всей системы требует больших трудовых и материальных затрат, поэтому чаще ограничиваются профилактическими работами и устранением мелких неполадок от протечек, а также частичной заменой участков. Для текущей починки узлов и соединений идеально подойдут компрессионные фитинги Gebo. С помощью такой муфты можно соединить между собой разные материалы – чугунные, стальные, оцинкованные, пластиковые.

Область применения безрезьбовых соединений Gebo:

  • Реставрация действующих трубопроводов, при замерзании воды в системе, коррозионных и механических повреждениях;
  • Замена старых стояков в нескольких квартирах — отрезать трубу и прикрепить следующую новую секцию легко с помощью фитинга Gebo. А вот сварочные работы здесь неуместны в связи с высокой пожароопасностью и риском расхождения от сварки старого металла. На срезах, бывших в употреблении, нарезать резьбу проблематично — истонченный металл будет крошиться или сгниет в ближайшие годы.
  • Замена части схемы в ванной с дорогим дизайном, если не хочется портить кафельную облицовку сварочными брызгами;
  • Для соединения разъема при установке трубы в труднодоступных местах, когда трубу необходимо укоротить, а резьбу невозможно нарезать даже плашкой.

Кроме этого, фитинги Gebo могут использоваться:

  • На системах отопления и ГВС, если рабочая температура в магистрали не превышает 80°, а давление в сети не более 1,0 Мпа.
  • Для ремонта газовых магистралей, в которых давление не превышает 0,4 Мпа.

Универсальное разъемное сцепление Gebo подходит для срочных заделов перфорации трубы.

Преимущества безрезьбовых соединений Gebo

Использование фитингов Gebo имеет неоспоримые преимущества:

  • Нет сварки;
  • Не нужно делать резьбу;
  • Экономичность материалов;
  • Гарантия службы – соединение будет служить, пока стоит труба, на которую надели сцепление.

Плюсы соединений Gebo:

  • Длительный срок эксплуатации — от 10 до 50 лет;
  • Нет усталости металла и внутреннего напряжения;
  • Многопрофильность в применении;
  • Высокое сопротивление на растяжение и изгиб;
  • Простота монтажа – ремонт может произвести даже начинающий сантехник, прочитав инструкцию.

Единственный недостаток таких соединений — одноразовое использование конструкции. Конечно, можно купить дополнительные уплотнения и поставить сцепление повторно, но есть риск применения неоригинальных комплектующих. Подделка служит недолго, поэтому лучше каждый раз использовать новую фирменную компрессионную муфту Gebo.

Установка безрезьбового соединения Gebo

В начале работ стоит изучить инструкцию и производить соединение строго в соответствии с рекомендациями. В противном случае герметичность стыковки не гарантируется, вероятны протечки.

Перед работой нужно очистить трубу от краски и известкового налета. Затем можно приступить к монтажу:

  • В муфту вставляем конусовидную резинку;
  • Надеваем прижимное кольцо, которое зажмет прокладку;
  • Потом идет обжимное кольцо с зубцами. Оно проталкивает резинку внутрь, предотвращая протекание воды.
  • Надеваем большую гайку на муфту и трубу, обжимаем наполовину;
  • Присоединяем вторую трубу и окончательно фиксируем.

Вся конструкция затягивается большим газовым (разводным) ключом. В народе его прозвали «шведка». Смонтированный узел устойчивый и прочный. Сантехники утверждают, что скорее лопнет труба, чем сломается соединение Gebo.

На заметку! Диаметр муфты подбирается под размер просвета в трубопроводе.

Маркировка

Фитинги Gebo маркированы в зависимости от назначения:

  • Муфта, маркированная синей полосой, предназначается для сцепки систем холодного водоснабжения;
  • Красная полоса – для горячего водоснабжения и отопительных систем;
  • Желтая полоса – только для газовых трубопроводов;
  • Зеленая полоса – для полиэтиленовых труб, подающих воду, сжатый воздух или газ;
  • Без цветной маркировки – для воды.

Большой выбор соединений Gebo в нашем интернет-магазине, посмотрите!

Как соединить пластиковую трубу с металлической

Автор Монтажник На чтение 12 мин Просмотров 22.5к. Обновлено

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

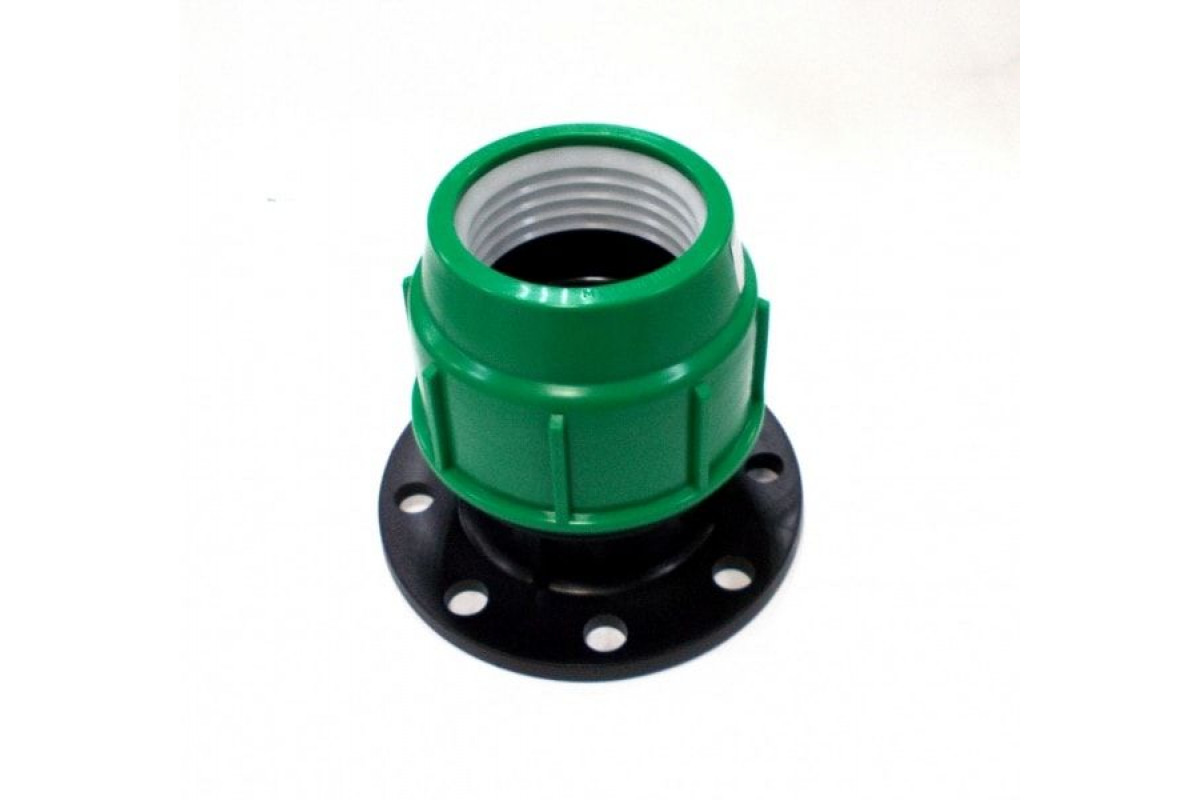

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

  • При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
  • При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
  • При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
  • При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
  • В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

  • PE-R — указывает, что материалом изготовления изделия является полиэтилен;
  • PP-R — означает, что стенка изготовлена из полипропилена;
  • PE-X — основной материал изготовления стенки — сшитый полиэтилен;
  • PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:
  • Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
  • Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
  • Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов — примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов — компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo — наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

ФИТИНГИ ДЛЯ ПНД ТРУБ. Товары и услуги компании «ООО АПК, производственно-торговая компания.»

Таблица сравнения размеров стальных и ПНД труб

Соединение ПНД используется при монтаже и обслуживании систем разного назначения. Фитинги ПЭ устанавливаются в местах разветвления, изгиба или поворота трубопровода из полиэтиленовых труб любого диаметра. Также соединения ПНД устанавливаются для объединения отдельных участков сети и центральной магистрали.

Мы предлагаем фитинги производства POELSAN (Турция) и ТПК-Аква (Россия) для ПНД труб в широком ассортименте!

Компрессионные фитинги для ПЭ труб – группа комплектующих, предназначенных для монтажа трубопроводов. Обжимной фитинг позволяет быстро соединить две трубы или присоединить ответвление, не применяя специальное оборудование. Такой подход экономит финансы и время: подготовка к монтажу трубопровода сводится к земляным работам. Компрессионные фитинги ПНД рассчитаны на эксплуатацию в системах холодного водоснабжения.

Благодаря свойствам полипропилена, из которого они изготовлены, фитинги производства POELSAN полиэтиленовые обжимные способны выдерживать давление в 16 атмосфер. Основные преимущества этих комплектующих:

  • возможность быстро произвести монтаж и демонтаж отдельных участков трубопровода;
  • прочность, надёжность и длительный срок эксплуатации;
  • возможность установки комплектующих до 50 мм без применения инструментов
  • надежное соединение труб ПНД на участках с постоянно высоким давлением;
  • универсальность применения в трубопроводах любого назначения – в промышленности, ЖХК при обслуживании бытовых коммуникаций;
  • стойкость всех типов соединений труб ПНД к агрессии кислот, щелочей, абразивных рабочих сред.

На компрессионные фитинги для полиэтиленовых труб наносят резьбу особого профиля, что исключает их деформацию при монтаже и в процессе эксплуатации. С помощью таких комплектующих можно смонтировать участки трубопровода с любым сопряжением, от простого углового до сложной врезки с применением труб разного диаметра.

Водопроводные системы, смонтированные с использованием полимерных компрессионных комплектующих, способны выдерживать осевые нагрузки. Полная герметичность обеспечивается благодаря кольцу, которое плотно прижимается к трубе образующимися цангами.

В нашем каталоге – компрессионные фитинги производства POELSAN (Турция) для полиэтиленовых труб, представленные следующими группами товаров: тройники, отводы, муфты, оголовки, седелки (врезки), шаровые краны, переходники, фланцевые соединения, заглушки. Сопутствующие товары представлены погружными насосами и ключами для фитингов.

Купить полиэтиленовые фитинги  для ПНД труб возможно в Екатеринбурге на Походной 80. Актуальные цены и наличие уточняйте в отделе продаж +7 343 214-98-22.

Фланцевое соединение компрессионное для ПНД труб

Конструктивно данная деталь представляет из себя бурт под фланец и компрессионную муфту, соединенную воедино. Со стороны трубопровода имеется все тот же цанговый зажим, как и у всех компрессионных фитингов. А со стороны бурта фланец с универсальным расположением отверстий для болтов, подходящих ко всем видам стальных фланцев.

Способ монтажа трубы и фитинга остается неизменным, труба вставляется до упора, на нее устанавливается специальная шайба, которая, в свою очередь, зажимается гайкой. Весь механизм очень прост в монтаже, соединение трубы и фланцевого окончания, производиться вручную, а соединенные детали обеспечивают надежную и бесперебойную работоспособность узла долгие годы с максимальным рабочим давлением до 10 атмосфер.

Компрессионный фланец Итальянского производителя “Unidelta” в процессе производства комплектуется металлическим фланцем, что позволяет избежать, при монтаже, перетягивание пластмассовых частей, предотвратить их раскол и дальнейшую протечку узла, что выгодно отличает компрессионное фланцевое соединение “Unidelta” от фланцевых соединений других производителей.

Фланец ПНД компрессионный выпускается размерами 40, 50, 63, 75, 90, 110 мм и размером фланца от 1.1/2″(40 мм) до 4″(100 мм).  Подходит для использования под прямым воздействием УФ-лучей. Обладает прекрасной химической стойкостью.

Размеры фланцев и отверстий для его крепления соответствуют стандартным приварным фланцам. Металлический фланец изготавливается из цинковой стали, что увеличивает антикоррозийную защиту. А сама деталь из полипропилена высокого качества. Благодаря такому материалу адаптер не подвержен коррозии, ему не страшны низкие температуры. Качество материала и изготовленного из него фитинга, позволяет весь узел закапывать в земля, не опасаясь протекания или повреждения.

Срок службы фланцевых соединений не менее 20 лет. Их можно использовать со всеми видами водопроводных и технических полиэтиленовых труб транспортирующих питьевую и техническую воду, в системах полива и орошения, в дренажных и канализационных система, для перекачки химических растворов.

Муфты для соединения труб без резьбы и сварки – как пользоваться? + видео

Соединение металлических труб – один из неизбежных этапов строительства, монтажа водо-, газо- и нефтепровода. Даже возведение виноградной арки либо беседки не обходится без этой операции. В нашей статье мы рассмотрим, как стыковать элементы малого, большого, а также разного диаметра без резьбы и даже сварки.

Способы соединения труб – сварка, резьба или муфта?

Долгое время считалось, что с помощью сварки можно получить наиболее надежное монолитное соединение. Это так, но этот метод имеет ряд минусов. Во-первых, во время сварочных работ выделяются вредные для организма вещества. Во-вторых, неравномерный нагрев металла приводит к появлению сварочных напряжений, которые негативно сказываются на качестве шва. В-третьих, очень часто наплавленный металл дает трещины.

Сварка металлических труб

Кроме того, этот тип работ довольно трудоемкий и требует определенных знаний, навыков и наличия специализированного оборудования.  Иногда соединение стальных труб проводится посредством специальных дополнительных элементов с резьбой. При этом к качеству фитинга предъявляют особые требования, особенно это касается резьбы. Наличие загрязнений и дефектов, таких как заусенцы, рванины, приведет к течи.

Есть еще один способ соединения труб, тоже без участия сварки. Для этого понадобятся специальные комплектующие – муфты. Одним из плюсов использования таких деталей можно назвать разъемные соединения. Вы сможете демонтировать трубопровод в любой момент, при этом не понадобится специальный инструмент. Стоит отметить, что такое соединение актуально как для полимерных, так и стальных трубопроводов.

Виды муфт и их значение

Соединительные муфты делятся на компрессионные и электрические. Первые способны создать соединение без сварки. Их еще очень часто называют обжимными из-за особенностей монтажа, так как этот фитинг скрепляет трубы за счет механических зажимов. По конструктивным особенностям они делятся на равнопроходные, т. е. для линейного соединения труб одинакового диаметра.

Если необходимо создать ответвление, используются специальные тройники и крестовины. А вот с помощью заглушек можно перекрыть трубопровод.

Тройник и крестовина для ответвления труб

Также часто используют специальные отводы, с помощью которых легко изменить направление линии. Существуют компрессионные фланцевые фитинги с наружной и внутренней резьбой. С их помощью можно соединить элементы разного диаметра и даже сделанные из различных материалов, например, металла и пластика. Они используются и для соединения труб с иными фитиновыми элементами: всевозможными клапанами, кранами и т. д.

Особого внимания заслуживают электросварные изделия. Их главная особенность – наличие нагревательной спирали. Такая муфта фиксируется на концах соединяемых труб с помощью специального упора. Затем в работу включается нагревательный элемент. Он разогревает концы труб до температуры плавления, в результате после остывания обе трубы и муфта представляют собой монолитную конструкцию. Это устройство может выдерживать давление в 10 бар для газопровода, а для водоснабжения максимальное давление достигает 16 бар.

Применимость соединений – плюсы и минусы

К достоинствам соединительных фитингов следует отнести низкую стоимость и весьма широкий спектр использования. При этом они отличаются надежностью и долговечностью. Полученное соединение не боится ни механического воздействия, ни температурных скачков. Стоит отметить простоту эксплуатации, а компрессионные изделия относятся к многоразовым, их можно демонтировать и надевать обратно более 10 раз.

Соединительные трубные фитинги

Если же какая-либо деталь такого фитинга и вышла из строя, ее без проблем можно заменить самостоятельно. К плюсам относится и коррозионная устойчивость материала, из которого состоят соединительные элементы. Более подробно рассмотрим все достоинства и возможные недостатки электросварного фитинга. Несмотря на более сложную конструкцию, элементы весьма просты в использовании, а монтаж проходит достаточно быстро. Полученное соединение будет монолитным, надежным и долговечным. Такой тип фитинга универсален, и его легко установить даже в труднодоступных местах.

Но нужно остановиться и на минусах конструкции. Во-первых, ее нельзя использовать в трубопроводах с высоким давлением. Во-вторых, следует исключить контакт такого соединения с кислотной и щелочной средой. В-третьих, оно плохо переносит температуру более 40 °С, поэтому в системе горячего водоснабжения либо отопления применить электросварную муфту не получится.

Конструктивные особенности муфт – составные детали

Фланцевые изделия состоят из патрубка и металлического фланца. Компрессионные – из корпуса, зажимного и уплотнительного кольца, а также запрессовывающейся втулки и крышки-гайки. Зажимное кольцо уберегает конструкцию от внезапного развинчивания, которое могут спровоцировать толчки и гидроудары. А вот уплотнительный элемент обеспечивает герметичность на стыках. Его, в свою очередь, фиксирует втулка. Не последнюю роль играет и крышка-гайка, ведь именно она удерживает весь механизм.

Фланцевые муфты

Электросварные муфты состоят из корпуса, нагревательного элемента и клемм. Спираль изготавливается из специального материала. Она может быть скрытой либо открытой. Но последний вариант используется очень редко, так как такое расположение небезопасно. В основном изготовители отдают предпочтение полуоткрытой спирали. Таким образом, получается обеспечить хороший уровень безопасности и равномерный нагрев материала.

Как правильно пользоваться элементами?

В этом пункте мы уделим внимание практической части, а именно – рассмотрим особенности монтажа каждого типа муфт.

Как соединенить металлические трубы — пошаговая схема

Шаг 1: Подготовительные работы

Не важно, какого диаметра трубы будут стыковаться, и какой тип фитинга был выбран – с резьбой либо нет, а может электросварной, в любом случае поверхность изделий следует правильно подготовить. Внешняя сторона труб тщательно очищается от загрязнений и пыли. В некоторых случаях необходимо даже снять тонкий верхний слой с поверхности. Для этого понадобится скребок.

Шаг 2: Фланцевое соединение

Этот вид фитинга актуален, если предстоит работа с трубами большого диаметра. Одна часть изделия монтируется на трубу, а затем устанавливается и вторая. Фиксация происходит посредством прижимного кольца с резиновым уплотнителем. Если же патрубок с резьбой, то такое соединение, соответственно, называется резьбовым.

Шаг 3: Монтаж компрессионных элементов

Раскручиваем фитинг так, чтобы он свободно обхватывал полый элемент. Затем делаем примерку и ставим на трубе метки, тогда во время монтажа мы будем знать правильное расположение деталей и при необходимости корректировать его. Чтобы облегчить процесс стыковки, необходимо нанести смазку на поверхность трубы. Если таковой нет в наличии, ничего страшного, вполне сгодится и простое мыло. Далее проводим стыковку и закручиваем накидную гайку. Последняя операция обеспечивает надежную фиксацию фитинга даже без сварки.

Шаг 4: Установка электросварных муфт

В этом случае нельзя игнорировать этап очистки трубы, с ее поверхности удаляют все загрязнения и пыль. Затем необходимо обрезать концы элементов, причем для этой цели используют только специальный инструмент, простая ножовка либо нож не подходят. Тщательно зачищаются стыки. Желательно обработать их скребком, чтобы снять тонкий слой материала. А с помощью хомутов обеспечивается уменьшение диаметра элемента. Таким образом, он свободно войдет в фитинг.

После того, как муфта будет установлена, необходимо подключить аппарат, подающий электричество для проведения сварки. Следует отметить, что трубы большого диаметра нуждаются в дополнительном нагреве мест стыков. Причем в этом случае монтаж проводится поэтапно. Сперва фитинг образует соединение с одной трубой, а затем уже со второй.

Напряжение, подающееся на изделие, нагревает спираль, а она плавит пластик. В это время элементы не только находятся под влиянием высоких температур, также на них действует давление. В результате расплавленный материал муфты и труб смешивается и образует неразъемное соединение. После того, как нагрев прекратился, следует подождать около получаса. Этого времени достаточно, чтобы изделия остыли. В завершение проводится проверка линии на герметичность.

Оцените статью: Поделитесь с друзьями!

Основы компрессионных фитингов

Введение в компрессионные фитинги

Компрессионные фитинги — один из наиболее распространенных и универсальных способов соединения металлических или твердых пластиковых труб. Компрессионные фитинги, особенно полезные из-за их экстремальных температур и давлений, а также совместимости с агрессивными жидкостями, можно увидеть в различных системах, от газовых линий на нефтеперерабатывающих заводах до водопровода под вашей раковиной.

Миниатюрные компрессионные фитинги используются в самых разных областях, от хроматографии и приборов для обнаружения бомб до медицинских устройств и струйной печати.Будь то водонагреватель в вашем доме или труба, по которой транспортируются опасные химические вещества, все компрессионные фитинги имеют несколько общих черт: они требуют простой сборки, длительного срока службы и абсолютно полного отсутствия утечек.

Узлы компрессионного фитинга

различаются по конструкции от производителя к производителю, но все они состоят из трех основных элементов: стяжной гайки или винта, одного или нескольких наконечников и корпуса компрессионного фитинга. Принцип действия каждого компонента также остается более или менее одинаковым в разных конструкциях: трубка вставляется в конец фитинга, а гайка / винт затягиваются, заставляя обойму (и) войти в корпус фитинга.По мере того как манжета перемещается в осевом направлении в корпус фитинга, угловая форма корпуса сжимает в радиальном направлении конец манжеты на внешнем диаметре трубки. Именно это радиальное сжатие создает герметичное уплотнение между фитингом, обжимным кольцом и трубкой и дает компрессионному фитингу свое название.

Успех компрессионных фитингов в конкретной области применения может зависеть от ряда факторов. Основными из них являются конструкция фитингов и обжимных колец, выбор трубок и процедура установки.

Феррулы

Манжета — это основной уплотнительный элемент узла компрессионного фитинга, который может быть изготовлен из самых разных материалов, от нержавеющей стали до графита. Однако большинство имеющихся на рынке наконечников изготавливаются из металлов. Металлические наконечники привлекательны тем, что они стабильны в широком диапазоне температур и могут выдерживать сжимающие нагрузки без ослабления нагрузки. Обычно считается, что уплотнения «металл-металл» подвержены утечкам (например, металлическая трубная резьба часто армируется трубной лентой).Однако манжеты специально разработаны для создания оптимального уплотнения как по отношению к трубке, так и к корпусу фитинга. Некоторые из ключевых факторов конструкции наконечника включают:

Форма наконечника

Форма наконечника и угол сопряжения корпуса фитинга являются критическими факторами надежности компрессионного уплотнения. Оба компонента должны быть сужены таким образом, чтобы обеспечить надлежащее сжатие манжеты при затягивании гайки при сохранении осевого совмещения с трубкой.Кроме того, относительные углы манжеты и корпуса фитинга будут определять, насколько линейное движение преобразуется в радиальное сжатие и какой уровень контакта («линейный контакт» или «поверхностный контакт») достигается с трубкой. Равномерное сжатие «линейного контакта» по всей окружности манжеты обеспечит наиболее надежное уплотнение. Для этого также важно, чтобы наконечник имел острый передний край.

Цельные и двухкомпонентные наконечники

Большинство основных компрессионных фитингов содержат одну муфту.Конструкции с одним обжимным кольцом сводят к минимуму общее количество компонентов и надежно работают при изготовлении из более мягких материалов (например, пластика или латуни). Однако при использовании более твердых материалов, таких как сталь, крутящий момент часто передается от стяжной гайки к обжимному кольцу при затягивании гайки. Результирующее вращение может вызвать асимметричное сжатие манжеты или смещение со временем из-за остаточного крутящего момента. В нержавеющих сталях вращение манжеты также может вызвать истирание и необратимые утечки.Добавление дополнительной свободно вращающейся задней манжеты может отсоединить гайку от передней манжеты, предотвращая передачу крутящего момента.

Асимметричные и симметричные наконечники

Цельные наконечники часто бывают асимметричными или симметричными. Обе версии симметричны в радиальном направлении для равномерного уплотнения по внешнему диаметру трубки. Вместо этого симметрия / асимметрия относится к ориентации относительно гайки.

Асимметричная обойма имеет форму конуса и может быть вставлена ​​в корпус фитинга только в одном направлении (обычно кончик конуса направлен в корпус фитинга).Симметричные манжеты выглядят как два соединенных друг с другом конуса, и их можно вставлять в корпус фитинга в любом направлении. Это упрощает сборку в приложениях, где используется много фитингов, а время сборки имеет решающее значение.

Обратной стороной симметричных наконечников является то, что они с большей вероятностью смещаются со стороны оси по отношению к трубке, создавая небольшие утечки. Это особенно актуально при использовании в сочетании с жесткими пластиковыми трубками. По этой причине асимметричные манжеты обычно предпочтительны для высокотехнологичных приложений.Асимметричные манжеты также позволяют использовать двухэлементные манжеты, как описано выше.

НКТ

Компрессионные фитинги чаще всего используются с жесткими трубками, поскольку стенка трубки должна быть достаточно жесткой, чтобы противостоять силам сжатия, прикладываемым муфтой. Обычные варианты включают металлические трубки (например, из нержавеющей стали или меди) и жесткие пластиковые трубки (такие как PEEK, нейлон, Teflon®, Kynar® или полиэтилен).

Использование более мягких трубок (таких как полиуретан или винил) обычно не рекомендуется с фитингами компрессионного типа, так как стенка трубки может разрушиться или отойти от наконечника.Это сводит на нет удерживающую способность манжеты, а также может препятствовать тому, чтобы манжета образовывала герметичное уплотнение по всему диаметру трубки. Если есть особая проблема конструкции (например, малый радиус изгиба), которая требует использования более мягких трубок, важно укрепить стенку трубки. Некоторые производители предлагают для этой цели вставки для трубок. Вставка трубки, обычно сделанная из металла, вдавливается в мягкую трубку и поддерживает стенку трубки, так что она не разрушается при сжатии наконечника.

Физические и химические характеристики различных материалов трубок должны приниматься во внимание при выборе наилучших трубок для конкретного применения. При работе над новым дизайном рекомендуется обращаться за технической поддержкой к поставщику трубок. Ключевые факторы включают: экстремальные значения давления и температуры, условия окружающей среды, условия вибрации, совместимость с жидкостями и минимальный радиус изгиба. В дополнение к этим общим соображениям необходимо учитывать еще несколько конкретных факторов, касающихся узлов компрессионных фитингов, например:

Тефлоновая (PTFE) трубка
Трубки из ПТФЭ

являются популярным материалом для изготовления трубок, поскольку они устойчивы к большинству химикатов, выдерживают относительно высокое давление, мало выделяют газ и более гибкие, чем металлические трубки.Одним из ключевых конструктивных факторов при использовании труб такого типа является их склонность к «холодному течению» или деформации вдали от сжимающей нагрузки. Это может вызвать утечку со временем, так как стенка трубки начинает расползаться (холодный поток) от наконечника. Проблема текучести на холоде усугубляется, когда трубка подвергается воздействию высоких температур, и может возникнуть, даже если фитинги установлены правильно и изначально герметичны.

Одним из решений этой общей проблемы является установка дополнительного уплотнения, такого как внутреннее уплотнительное кольцо, в корпус фитинга.Этот вторичный уплотнительный элемент обеспечивает радиальное уплотнение по внешнему диаметру трубки независимо от уплотнения, создаваемого обжимной муфтой. Это подход к проектированию «ремня и подтяжек», но он оказался очень эффективным в решении проблемы утечки холодного потока.

Металлические трубки

Способ производства металлических трубок может существенно повлиять на их характеристики с компрессионными фитингами. Трубка должна быть гладкой и не иметь шероховатостей или линий выдавливания, которые могут создать путь утечки через наконечник.Кроме того, трубки, которые хранились в бухтах, часто могут иметь асимметричный диаметр, что предотвращает даже сжатие. В то время как эластомерное уплотнение может деформироваться в соответствии с этими небольшими отклонениями, уплотнение «металл-металл» компрессионного фитинга менее терпимо. Также важно, чтобы конец каждой секции был обрезан под прямым углом, чтобы трубка могла располагаться симметрично в корпусе фитинга.

Установка

Инструкции по установке компрессионных фитингов различаются в зависимости от производителя и конкретной конструкции фитинга.Следует внимательно следить за соблюдением процедур сборки, рекомендованных производителем. Однако есть несколько общих элементов процедуры установки почти для всех компрессионных фитингов:

Расстояние в зависимости от крутящего момента

Обычно процедура затяжки компрессионного фитинга определяется с использованием вращения гайки в качестве ключевой метрики, а не крутящего момента. Компрессионные гайки имеют резьбу, что означает, что количество оборотов гайки напрямую зависит от линейного сжатия манжеты в зависимости от шага резьбы.Крутящий момент, с другой стороны, может сильно различаться в зависимости от материала фитинга и наконечника, смазки, степени истирания (для фитингов из нержавеющей стали) и других факторов.

Плотнее — не «лучше»
Часто при сборке фитингов монтажники и инженеры предполагают, что «плотнее — лучше». Это не относится к компрессионным фитингам. Как описано выше в разделе «Манжеты», оптимальное уплотнение создается линейным контактом между манжетой и трубкой. Недостаточная затяжка стяжной гайки не деформирует манжету настолько, чтобы создать этот контакт, но чрезмерная затяжка приведет к слишком сильной деформации манжеты, создавая поверхностный контакт.Контакт с поверхностью ослабляет уплотнение и часто приводит к утечкам

Разборка и повторная сборка
Простота сборки и разборки — одна из причин, почему компрессионные фитинги так широко используются. Для разборки нужно просто ослабить стяжную гайку или винт. Повторная сборка может быть выполнена аналогично первоначальной сборке, хотя обычно требуется меньшее количество оборотов гайки, поскольку манжета уже прижата к трубке. Однако важно отметить, что компрессионные фитинги можно разбирать и собирать только несколько раз перед заменой манжет и / или корпуса фитинга, чтобы обеспечить герметичное уплотнение.

Смешивание и соответствие компонентов
Даже если компоненты двух разных производителей внешне похожи, они часто будут отличаться по ключевым внутренним размерам, таким как конус наконечника / корпуса, длина наконечника, а также размер резьбы и шаг. Поэтому смешивание и согласование компонентов от разных производителей может в лучшем случае дать разные результаты и обычно не рекомендуется.

Рекомендации по применению

Компрессионные фитинги

часто выбирают не только по причинам, связанным не только с герметизацией и простотой использования.Во многих случаях высокие давления и температуры требуют использования жестких труб, которые несовместимы со многими другими типами фитингов. В других областях применения, таких как лабораторные инструменты, опасения по поводу загрязнения делают привлекательными стерильность и низкие газовыделительные свойства трубок из нержавеющей стали и компрессионных фитингов. Существуют также более специализированные приложения; модифицированные компрессионные фитинги могут быть идеальным способом добавить термопару в систему, находящуюся под давлением, чтобы получить больше данных о процессе.

Некоторые особенности приложения включают:

Приложения высокого давления
Компрессионные фитинги — идеальный выбор для приложений высокого давления. В сочетании с материалом трубок высокого давления, таким как сталь, большие компрессионные фитинги часто могут использоваться при давлениях, превышающих 10 000 фунтов на квадратный дюйм. Номинальное давление уменьшается в миниатюре из-за более компактных размеров, но компрессионные фитинги Beswick из нержавеющей стали, например, по-прежнему рассчитаны на 3 000–5 000 фунтов на кв. Дюйм, в зависимости от модели.Этого более чем достаточно для использования в системах с CO2 в баллонах под высоким давлением, в водородных топливных элементах, в аэрокосмической отрасли и т. Д.

Ключом к использованию компрессионных фитингов при высоком давлении, особенно с газами, является целостность манжетного уплотнения. В то время как более простые конструкции (например, цельная манжета или манжеты без термообработки) могут быть достаточными при более низких давлениях, для приложений высокого давления требуются прочные компоненты, которые создают более надежное уплотнение.

Приложения высокой чистоты
Многие приложения в таких отраслях, как медицина, полупроводники и приборостроение, требуют, чтобы все компоненты были как можно более инертными и свободными от загрязнений.Компрессионные фитинги значительно облегчают эти применения. Использование трубок из нержавеющей стали или инертного пластика (например, ПТФЭ) позволяет инженерам избежать загрязнения, создаваемого материалами трубок с высоким газовыделением. Кроме того, компрессионные гайки и манжеты часто полностью металлические, и их легче автоклавировать, очищать или стерилизовать, чем фитинги, содержащие пластмассы или внутренние эластомеры.

Один из факторов, который следует учитывать при использовании этих материалов с высокой степенью чистоты, — это истирание. Заедание компрессионных фитингов может происходить между резьбой гайки и корпуса или между корпусом и обжимным кольцом.Истирание обычно наиболее распространено, когда фитинги подвергались экстремальной очистке, при которой удаляются все остаточные масла. Легкие случаи истирания могут проявляться в виде небольших царапин или зазубрин, в то время как более серьезные случаи могут привести к слипанию компонентов или срыву резьбы с корпуса фитинга.

В этих приложениях очень важно использовать обжимные кольца, устойчивые к истиранию. Также может быть полезно использовать летучую смазку, такую ​​как изопропиловый спирт, для временной смазки сопрягаемых поверхностей, пока зажимная гайка затягивается.Спирт смазывает поверхности из нержавеющей стали во время сборки, а затем полностью испаряется, не оставляя следов или загрязнений.

Заключение

Компрессионные фитинги

широко используются во многих отраслях промышленности и могут быть полезны практически в любой конструкции гидроэнергетики. Среди их многочисленных преимуществ — возможность подключения к металлическим и твердым пластиковым трубам, высокие номинальные значения давления и температуры, коррозионная стойкость и простота подключения. Хотя существует множество проблем, связанных с компрессионными фитингами, существуют «профессиональные хитрости», которые могут помочь обеспечить успешную конструкцию.Нет двух абсолютно одинаковых приложений! Чтобы узнать больше о компрессионных фитингах или определить, подходят ли компрессионные фитинги для вашей конструкции, свяжитесь с инженером Beswick по применению.

Оцинкованные компрессионные фитинги, также известные как фитинги для комодов

aka «Комод» Фурнитура

Найти ремонтный фитинг из того же материала, что и труба, когда труба замерзла и сломалась, может быть проблемой, но фитинг для комода может быть просто билетом. Пока оба конца ремонтируемой трубы неподвижны и не имеют горизонтального движения, находятся в хорошем состоянии и практически не имеют коррозии, оцинкованные муфты для опрессовки могут быть отличным вариантом.Эти адаптируемые фитинги, предлагаемые в различных типах и размерах, идеально подходят для быстрого соединения и ремонта во многих средах и устраняют необходимость в дорогостоящей сварке.

Оцинкованные компрессионные муфты

Показано: 2-дюймовая короткая оцинкованная компрессионная муфта IPS для ремонта

Эти «похожие» муфты Dresser:
  • Быстрый и простой ремонт трубопроводов
  • Установите, просто надвинув гайку на трубу, наденьте прокладку, затем вставьте в корпус и затяните гайки — см. Пример
  • Горячее цинкование для защиты от коррозии
  • Максимум 125 фунтов на кв. Дюйм при температуре до 120 ° F
  • Подходит как для металлических труб IPS, так и для пластиковых труб Schedule 40
  • Включает прокладки
  • Обжимные муфты должны фиксироваться с обоих концов
  • Труба должна быть чистой, круглой и без точечной коррозии
  • Не для использования с легковоспламеняющимися жидкостями или газами
  • Рекомендуется для применений с холодной водой
  • Обратите внимание на максимальные размеры зазора для правильной установки

Короткие модели

Длинные модели



Муфта для ремонта сжатия из черной стали

Показано: Ремонтная обжимная муфта из черной стали 1-1 / 2 «

Эти «похожие» муфты Dresser:
  • Быстрый и простой ремонт трубопроводов
  • Установите, просто надвинув гайку на трубу, наденьте прокладку, затем вставьте в корпус и затяните гайки — см. Пример
  • Ковкий чугун черный
  • Максимум 125 фунтов на кв. Дюйм при температуре до 180 ° F
  • Черный чугун устойчив к высоким температурам и воздействию воды
  • Подходит для труб с размером железной трубы (IPS)
  • Включает оцинкованную фрикционную шайбу и прокладки BUNA-N
  • Обжимные муфты должны фиксироваться с обоих концов
  • Труба должна быть чистой, круглой и без точечной коррозии
  • Не для использования с легковоспламеняющимися жидкостями или газами
  • Для ремонта водяных трубопроводов
  • Обратите внимание на максимальные размеры зазора для правильной установки

Длинный стиль


Тройник компрессионный оцинкованный

Показано: Оцинкованный компрессионный тройник 1/2 «

Характеристики этих компрессионных тройников:
  • Оцинкованный для защиты от коррозии
  • Подходит как для металлических труб IPS, так и для пластиковых труб Schedule 40
  • Максимум 125 фунтов на кв. Дюйм при температуре до 120 ° F
  • Включает прокладки
  • Размер внутренней стальной трубы (FIPS), ответвление
  • Компрессионные тройники должны удерживаться на обоих концах сжатия
  • Труба должна быть чистой, круглой и без точечной коррозии
  • Не для использования с легковоспламеняющимися жидкостями или газами
  • Для ремонта водяных трубопроводов

Оцинкованный обжимной переходник с наружной резьбой

Показано: обжимной переходник с наружной резьбой 1/2 «1/2»

Характеристики этих обжимных фитингов с наружной резьбой:
  • Наружная резьба NPT
  • Сторона сжатия подходит как для металлических труб IPS, так и для пластиковых труб Schedule 40
  • Максимум 125 фунтов на кв. Дюйм при температуре до 120 ° F
  • Оцинкованный для защиты от коррозии
  • Трубопровод стороны сжатия должен быть ограничен
  • Труба должна быть чистой, круглой и без точечной коррозии
  • Включает прокладки
  • Не для использования с легковоспламеняющимися жидкостями или газами
  • Для ремонта водяных трубопроводов

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

В. «Что вы подразумеваете под трубой, которая должна быть ограничена?»
A. В отличие от резьбовых фитингов, компрессионные фитинги могут обеспечивать надлежащее уплотнение, но все же выскальзывать из положения под действием силы на трубу. Компрессионные соединения обеспечивают надежное уплотнение, но не препятствуют толчкам и перемещению трубы под давлением. Правильная установка компрессионного соединения требует блокировки соединительной трубы для предотвращения любого движения.

Q. «Когда используются подобные фитинги?»
А.Муфты и тройники Dresser предназначены для быстрого соединения, модификации или ремонта системы. Чаще всего они используются для ремонта участков старых оцинкованных труб, на концах которых слишком сложно нарезать резьбу. В некоторых муниципалитетах есть правила о том, где и когда можно использовать оцинкованные компрессионные фитинги, поэтому дважды проконсультируйтесь с вашим местным инспектором.

вернуться наверх ↑

Использование компрессионных фитингов для установки сантехники

Компрессионный фитинг — это сантехнический эквивалент ношения защелкивания. галстук… пока кто-то не дергает, никто не станет мудрее! Компрессионные фитинги имеют схожие характеристики … они легко сочетаются друг с другом, но склонны к некоторым «стрессовые» проблемы, если вы не выбираете их приложения с умом!

Что такое компрессионный фитинг?

Обжимной фитинг — это тип муфты, используемый для соединения двух труб или труба к арматуре или клапану. Он состоит из трех частей … компрессионную гайку, компрессионное кольцо и компрессионное седло. Как и ты на схеме слева видно, что гайка надета на трубу, за которым следует компрессионное кольцо.

Трубка вставлена ​​в фитинг (в данном случае запорный клапан унитаза). и гайка затягивается. Когда гайка затягивается, сжатие кольцо вдавливается в седло, заставляя его прижиматься к трубе и зажимная гайка, обеспечивающая водонепроницаемое соединение. Обычно это так.

В чем преимущества и недостатки компрессионных фитингов, и как насчет перечисления некоторых основных руководящие принципы их здравого смысла установки и использования?

Хотя может показаться, что основным преимуществом компрессионных фитингов является их простота сборки, их реальное преимущество в простоте разборки ! Если вы осмотритесь по всему дому, вы увидите, что использование сжатия арматура обычно ограничивается приборами и приспособлениями, которые будут… дано достаточно времени, нормального использования и безумных ударов расческой … изнашиваться и нуждаться в подлежит замене. Загляните под тщеславие в ванной, за унитаз, под в посудомоечной машине или за холодильником … и вы увидите сжатие фурнитура в flagrante delicto !

Фактически, теперь повсеместное использование компрессионных фитингов в домах удобно. соответствует появлению удобных в использовании приспособлений и бытовая техника. В конце концов, если вы хотите продавать сборщики людям с ограниченными навыками, вы хотите сделать их установку максимально безболезненной.Ergo, компрессия арматура!

Но у компрессионных фитингов есть обратная сторона, и они могут протекать при неправильном использовании. Вот мои правила использования компрессионных фитингов. Если вы не следуете за ними, вы можете пожалеть об этом!

Компрессионные фитинги используются на стационарных только подключения …

Если критически взглянуть на компрессионные фитинги, очевидно одно … они предназначены для предотвращения движения трубы наружу от фитинга. Однако они плохо справляются с работой по предотвращению разрушения трубы. поворот внутри фитинга.Чтобы наглядно это представить, возьмем пример подключение для холодильного льдогенератора.

Обычно компрессионный фитинг используется для соединения медных трубок с машина, которая делает лед. Для предотвращения перегиба или изгиба тонкой трубки 1/4 дюйма при холодильник прижат к стене, избыток трубок обычно «свернулся» за холодильник. Это действует как пружина, расширяющаяся когда холодильник выдвинут, и сжимается, когда холодильник толкается назад.

Проблема возникает, если трубка не прикреплена прочно к задней части холодильник.Без этого зажима трубка создает вращательное напряжение на компрессионного фитинга при перемещении холодильника, что со временем может вызвать трубку, чтобы вращаться внутри фитинга, или даже ослабить стяжную гайку, что приведет к «невидимая» утечка за холодильником. Это может быть особенно неприятная утечка, потому что она может пропитать пол без доказательств до тех пор, пока повреждение не будет суровыми … или пока дружелюбные, семейные муравьи-плотники не найдут милые, влажные древесина!

Двойные компрессионные фитинги для удлинения трубы…

Еще одно применение компрессионных фитингов, квалифицированное как НЕТ, — удлинение труб с помощью прямого или углового двойного компрессионного фитинга (слева). Примерно единственный раз, когда это приемлемо под раковиной, где нет движения или напряжения. Если там есть даже вероятность того, что компрессионное соединение будет подвергаться вращательному движению или воздействие любого рода, лучше использовать припой или «пот», соединение вместо этого.

Компрессионные фитинги предназначены для однократного использования, но тебе может повезти…

Каждый компрессионный фитинг немного отличается тем, как он ориентируется при затягивании … но иногда фитинг можно использовать повторно. Соединения для ледогенератора и посудомоечная машина две связи, которые приходят на ум. Если вы решили попробовать установить соединение используя существующие постоянно прикрепленные кольцо и гайку, обязательно смажьте кольцо и резьба на стяжной гайке. Вы повысите свои шансы на получение успешная печать ..

Вы не можете снять компрессионное кольцо с трубки после того, как оно было использовано.Если невозможно получить герметичное соединение, трубка за кольцом должна быть вырезано, и установлено новое кольцо. Хотя компрессионные гайки часто можно использовать повторно, Я бы не рекомендовал этого, потому что старая гайка может немного деформироваться и снизить качество нового соединения.

Обязательно смазывайте резьбу накидной гайки перед установка …

Нет, я не лишний. Это просто хорошая практика также для смазки новых компрессионных фитингов, поэтому я подумал, что упомяну об этом… Для записи!

Не перетягивайте фитинг, особенно когда пластиковой трубкой …

Есть точка, за которой затягивание компрессионная гайка больше не дает никакого усиления. Как только вы столкнетесь с сопротивлением в поворачивая, затяните не более чем на пол-оборота. Проверить соединение с помощью слегка включив воду. Если есть утечка, выключите воду и затягивайте стяжную гайку не более чем на четверть оборота за раз, пока все утечка прекращается. Это один из тех «болезненных» навыков, которые вы развиваются со временем, поэтому не ожидайте идеального соединения без утечек с первого раза. пытаться.Даже нам, остроумным старым профессионалам, иногда приходится настраивать связи, чтобы получить их правильно!

Если старый компрессионный фитинг начинает протекать, вы может удастся его спасти!

Просто слегка ослабьте стяжную гайку, а затем снова затяните ее немного дальше исходного положения. Ослабление вначале — это старый трюк монтажника … он снижает сопротивление времени и коррозии на резьбе стяжной гайки, что облегчает затяжку. Если это не сработает или прижимная гайка не затягивается, ослабьте ее, нанесите немного сантехнической смазки на резьбу и повторите попытку.

Если вы соединяете пластиковые трубки с компрессионный фитинг, не используйте металлическое компрессионное кольцо … используйте пластиковое!

Просто поверь мне … не делай этого, иначе тебя ждет беда! Если вы не получили один с трубкой, вы можете купить его в строительном магазине.

Убедитесь, что труба вошла глубоко в перед затяжкой стяжной гайки …

Это обычный причина негерметичности компрессионных фитингов. Большинство отсечок имеют ограничение «губа», чтобы вы не протолкнули трубку слишком далеко.Если ты соединяя две части трубки двойным компрессионным фитингом, кладем карандаш отметьте или кусок ленты на трубке, чтобы указать правильную глубину … немного менее половины длины фитинга. По крайней мере, труба должна выступают на 1/8 дюйма за компрессионное кольцо.

Компрессионные фитинги не подходят для изогнутых трубок !!

Почему? Потому что в 90% случаев компрессионные кольца не скользят по изогнутой трубке. Но здесь спрятано предупреждение … когда вы сгибаете трубку, всегда оставляйте последние несколько дюймов трубки прямыми, иначе у вас возникнут проблемы с связь… очень печальная вещь!

Тройники и муфты компрессионные

Обжимная муфта или тройник — это специальный фитинг, предназначенный для соединения существующих металлических и ПВХ труб или трубок. Иногда они продаются как «муфты для ремонта труб». В основном они используются для подземных коммуникаций. Другие типы компрессионных фитингов, такие как резьбовые переходники, также доступны для ситуаций, когда требуется что-то, кроме муфты или тройника. Компрессионные муфты в основном используются для ремонта труб, компрессионные тройники используются для врезки новой трубы / трубы в существующую.Обжимной фитинг может быть изготовлен из ПВХ или металла. ПВХ следует использовать только для соединений, которые будут скрыты от солнечного света, например, под землей или в ящике.

Компрессионная муфта из ПВХ

Компрессионный фитинг работает с использованием резиновой прокладки. Эта прокладка прижимается к существующей трубе, когда вы затягиваете гайку на конце фитинга. Это обеспечивает герметичное уплотнение без необходимости нарезания резьбы, клея или пайки трубного соединения. Используйте компрессионные фитинги с металлическим корпусом над уровнем земли, ПВХ можно использовать под землей, но его необходимо устанавливать ниже уровня мороза.Компрессионные фитинги могут протекать при использовании на сильно корродированных, ржавых или изъеденных ямами трубах. По этой причине некоторые профессионалы не рекомендуют использовать их на старых стальных или оцинкованных стальных трубах. Труба или трубки, прикрепленные к компрессионному фитингу, должны быть надежно закреплены на месте; если они не закопаны в землю, они должны быть плотно привязаны. Если трубы или трубки могут смещаться или перемещаться, компрессионный фитинг не удерживается!

Примечание: некоторые фитинги для капельного орошения также называются «компрессионными».Это не то же самое, что показанные здесь футболки! Также иногда используются «компрессионные фитинги» для труб из меди, полиэтилена и полиэтилена, они похожи на них, но это не одно и то же. Эти компрессионные фитинги предназначены только для жестких труб, таких как ПВХ или металл.

Чтобы использовать компрессионный тройник для врезки в существующую трубу:
Установка компрессионного тройника
  • Во-первых, труба, на которой вы хотите установить компрессионный тройник или муфту, должна быть надежно закреплена на месте.Особенно важно убедиться, что труба не может скользить вперед и назад в продольном направлении. Если труба может скользить, она вылетит из конца компрессионного фитинга! Резиновая прокладка НЕ ​​будет удерживать трубу на месте. Это часто случается, если труба имеет угол (изменение направления) в пределах нескольких футов от того места, где вы устанавливаете компрессионный фитинг. Если в трубе рядом с компрессионным фитингом имеется эллипс, он должен быть «заблокирован» на месте. Для подземных труб кирпич позади элеватора, зажатый между эллем и ненарушенной почвой, можно использовать в качестве блока, препятствующего перемещению элеватора.Не используйте дерево в качестве подпорки под землей, дерево будет гнить. Вы также можете использовать бетон, чтобы удерживать трубу на месте. Официальный термин, используемый для кирпича или бетона, который удерживает трубу на месте, — «упорный блок». Если труба находится над землей, ее необходимо надежно закрепить на месте, чтобы она не двигалась.
  • Убедитесь, что вы покупаете компрессионный тройник подходящего размера! Если вы используете неправильный размер, он потечет. Размер будет зависеть как от размера трубы, на которую вы ее устанавливаете, так и от материала, из которого сделана труба.Внимательно читайте размеры! Например: один и тот же размер компрессионного фитинга подходит для 1/2 ″ ПВХ, 1/2 ″ железо-стальной трубы и 3/4 ″ медной трубы! Часто этот компрессионный фитинг обозначается просто как «1/2 I, 3/4 C», что большинству людей может показаться немного загадочным. В случае сомнений попросите продавца помочь вам выбрать подходящий размер и надейтесь, что продавец знает, о чем они говорят.
  • Как только у вас будет тройник, отключите воду в трубе, к которой вы собираетесь подключиться. Теперь вырежьте из трубы небольшой отрезок, в который хотите попасть.Вырезанная часть должна быть примерно вдвое короче компрессионного тройника. Удалите заусенцы с обрезанного конца трубы. Очистите поверхность трубы от грязи, ржавчины, окалины или масла с трубы. Для очистки металлической трубы следует использовать металлическую щетку.
  • На каждом конце компрессионного тройника есть гайка (или кольцо), с помощью которой он крепится к трубе. Между корпусом компрессионного тройника и гайкой находится резиновая прокладка. Наденьте компрессионный тройник на один конец трубы. Примечание: на рисунке ниже показан компрессионный тройник, скользящий по трубе, однако вы можете обнаружить, что вам нужно снять гайку и прокладку и сначала надеть их на концы трубы, а затем снова собрать все это на трубе.Прокладки очень плотно прилегают. Возможно, вам придется немного пошевелить им, чтобы они встали на место, или вам может потребоваться постучать по фитингу резиновым молотком, чтобы они встали на место. Не смазывайте их мылом! Если вам необходимо использовать смазку, используйте оригинальную смазку KY Jelly (не согревающую), это отличная смазка на водной основе, сантехники используют ее постоянно.
  • Теперь сдвиньте компрессионный тройник так, чтобы он оказался по центру между двумя секциями трубы.
  • Затяните кольца, чтобы резиновое уплотнение плотно прилегало к трубе.Вот и все, готово! Установите новую трубу, идущую к вашей оросительной системе, в боковой выход тройника.

Компрессионные фитинги, Манипуляционные компрессионные фитинги, Латунные компрессионные фитинги, Поставщики компрессионных фитингов

Компрессионные фитинги — это особый тип муфты, обычно используемый для соединения двух труб или трубы с приспособлением или клапаном. Компрессионный фитинг стягивает втулку или манжету на стыке, чтобы предотвратить утечку.Эти фитинги очень прочные и надежные, их можно надеть с помощью пары гаечных ключей. Эти фитинги не требуют нагрева и подходят даже для влажных труб.

Компрессионные фитинги идеально подходят для бытовой сантехники.

Материалы Используется:
Компрессионные фитинги обычно изготавливаются из таких материалов, как:

  • Латунь
  • Пластик
  • Медь
  • Чугун

В случаях, когда для соединения труб двух труб используются компрессионные фитинги. разнородные материалы, например ПВХ и медь, они должны быть изготовлены из такие подходящие материалы, которые идеально подходят для соединения.

Детали обжимного фитинга:
Обжимные фитинги для труб состоят из трех частей:

  1. Стяжная гайка
  2. Компрессионное кольцо или внутреннее кольцо, или «оливковое», и
  3. Компрессионное сиденье
Как это работает?
Как следует из названия, компрессионный фитинг создает сжимающую силу. к трубе и трубопроводной арматуре, образуя герметичное уплотнение. Чтобы предотвращают утечку жидкостей, фитинг прижимается к трубе с силой, которая устраняет любое пространство между суставы.

Типы компрессионных фитингов:
Существует два основных типа компрессионных фитингов:

  • Фитинг типа A или неманипулятивный фитинг: Эти фитинги проста в установке и не требует доработки НКТ. Компрессионные фитинги типа A также известны как оливковые и могут быть устанавливается с помощью обычного гаечного ключа для затяжки окружающих орех. Эти фитинги обычно используются для подключения воды.
  • Тип B или манипуляционная арматура: Установка типа B фитинги требуют развальцовки или раструба трубы. Чтобы удалить этот тип фитинга часто используется для отделите гайку и оливку от трубы. Тип-Б штуцер в основном используется для газовых линий.
Советы покупателю
Факторы, которые следует учитывать, следующие:
  • Материал, используемый для изготовления компрессионных фитингов: чрезвычайно важно для правильного соединения труб и арматура.
  • Размер фитинга также важен и правильный размер следует выбрать для правильного применения.
Обычное использование:
Компрессионные фитинги во всем мире используются в сантехнических системах для соединение тонкостенных труб или двух трубок вместе. Эта фурнитура широко используется для кранов горячей и холодной воды; и запорные вентили туалета.
Рекомендации по использованию компрессионных фитингов:
  • Компрессионные фитинги всегда следует использовать с постоянными или стационарный соединения.Эта фурнитура сконструирована таким образом что они ограничивают движение трубы от фитинга.
  • При установке компрессионных фитингов следует соблюдать осторожность, чтобы чтобы перетянуть их. Следует соблюдать особую осторожность при использовании пластиковые трубы. Потому что есть точка, за которой затягивание компрессионная гайка больше не дает никакого усиления.
  • При соединении пластиковых труб с помощью компрессионного фитинга всегда следует использовать пластиковое компрессионное кольцо вместо металлического звенеть.
  • Запрещается использовать компрессионные фитинги с изогнутыми трубами или трубами.
Пункты, указанные ниже, будут ориентиром для покупателей:

Что такое компрессионный фитинг?

Обжимной фитинг, как следует из названия, уплотняется путем прижатия оливы или втулки к трубе; оливковый профиль подходит к профилю фитинга (от охватываемого до внутреннего) и завершает уплотнение. Фитинги часто изготавливаются из никелированной латуни или простой латуни.

Как работают компрессионные фитинги?

Труба вставляется в фитинг до упора. Важно убедиться, что труба обрезана под прямым углом, без заусенцев и не забыть надеть гайку, а затем оливу на трубу перед окончательной сборкой. Для металлических труб больших размеров рекомендуется слегка смазать трубу, оливу и компрессионную гайку перед затяжкой соединения. Убедившись, что труба плотно прилегает к упору, затяните гайку вручную, затем затяните еще на 1 ¼ — 1 ½ полных оборота гаечным ключом, используя ручки для фиксации корпуса фитинга.Ослабьте сборку и убедитесь, что паз, сделанный оливкой, ровный. Отпустите гайку, затем снова затяните и поверните еще на четверть оборота.

Как выбрать компрессионный фитинг?

Как и во всех конструкциях систем, трубопроводы и фитинги следует выбирать так, чтобы обеспечить необходимый поток без чрезмерного падения давления; все необходимые формы должны быть доступны из ассортимента для конкретного применения. Другие важные соображения:

  • рабочее давление — для компрессионных фитингов это, скорее всего, ограничено рабочим давлением трубы
  • рабочая температура — повышение температуры снизит рабочее давление нейлоновых и полиуретановых трубок
  • рабочая среда — возможные загрязнения и простота доступа для строительства и обслуживания
  • строительство и обслуживание — какие-либо разрешения, необходимые для применения, например, использование в пищевой промышленности

Типы компрессионных фитингов?

Для всей линейки доступны все стандартные формы для завершения конструкции системы, как в метрической, так и в британской системе мер:

  • различные прямые переходники
  • соединители перегородки
  • угловые соединители и адаптеры
  • различные тройники / переходники
  • крестообразный соединитель
  • банджо соединитель
  • соединители / переходники для шлангов и патрубков
  • гайки, маслины и аксессуары

Все работы основаны на механическом принципе соединения, описанном выше.

Типичные области применения компрессионных фитингов?

Прочная и долговечная арматура подходит для большинства промышленных применений.

Нужно ли мне еще что-нибудь для компрессионных фитингов?

Фитинги могут поставляться с оливками, гайками и любыми подходящими уплотнениями. Для завершения соединений потребуется трубопровод. PA11 или 12 и другие пластифицированные или непластифицированные трубы и другие трубы из мягкого пластика.Медь отожженная и полутвердая; двустенная паяная стальная труба. Для любой новой конструкции системы также потребуются дополнительные компоненты, такие как подготовка воздуха, приводы и клапаны.

Мне нужен фитинг, но какой?

Нам (техническая служба) постоянно звонят по поводу фитингов, особенно продаваемых нами и производимых Swagelok®, Parker® и Valco®. Кажется, что покупатели либо очень хорошо знакомы с фурнитурой, либо практически ничего о ней не знают.Я постараюсь предоставить некоторую информацию, которая, надеюсь, избавит вас от путаницы, связанной с этими различными приспособлениями.

Во-первых, фитинги Swagelok и Parker, которые продает Restek, предназначены для аналогичных применений. Хотя каждая из этих компаний предлагает огромное разнообразие продуктов, мы продаем только те товары, которые обычно запрашиваются нашими клиентами в области хроматографии. Эти фитинги обычно используются для подачи газов в газовый хроматограф, установки насадочных колонок, установки газовых фильтров (ловушек) и т. Д.

О чем следует помнить:

1.Мы продаем фитинги как из латуни, так и из нержавеющей стали. Латунь используется с медными трубками, а нержавеющая сталь — с трубками из нержавеющей стали. Если вы попытаетесь использовать латунный фитинг с трубкой из нержавеющей стали, латунь окажется недостаточно твердой для того, чтобы обойма «вцепилась» в трубку из нержавеющей стали; следовательно, вы не сможете получить надлежащую печать. Кроме того, соединение двух разнородных металлов может привести к гальванической коррозии.

2. Продаваемые нами фитинги могут иметь конические концы с обжимной или национальной трубной резьбой (NPT).Концы сжатия предназначены для трубы с определенным внешним диаметром (OD). Например, компрессионный фитинг диаметром ¼ дюйма предназначен для соединения секции трубы с наружным диаметром ¼ дюйма. Когда гайка (которая содержит манжеты) затягивается, она прижимает манжеты к трубке, создавая уплотнение. Имейте в виду, что большинство металлических трубок обозначается внешним диаметром, в то время как большинство пластиковых трубок обозначается внутренним диаметром (и обычно для надежного соединения требуется пластиковый фитинг).

3. NPT (концы) выглядят совсем иначе, чем сжатие (концы).NPT не имеет гаек или обжимных колец, но вместо этого полностью полагается на резьбовое соединение. Как и в случае пластиковых трубок, обозначение NPT (и трубы в целом) — это внутренний диаметр (ID), а не внешний диаметр трубки, такой как сжатие. Чтобы прояснить разницу между сжатием и NPT, на фотографии ниже показан фитинг с наружным концом NPT слева и концом сжатия справа.



4. Металлические манжеты, входящие в обжимной конец (-а), можно заменить на манжеты из других материалов.Например, если вы пытаетесь подсоединить фитинг к стеклянной трубке с внешним диаметром, дюйма, вам нужно заменить металлические манжеты на более мягкий материал, например графит. Точно так же вы можете заменить металлические манжеты на манжеты из ПТФЭ, если используете фитинг с трубкой из ПТФЭ.

5. Наконец, в отличие от компрессионных, фитинги NPT могут быть с наружной или внутренней резьбой. Просто помните, что резьба на фитинге с наружной резьбой находится снаружи, а резьба на фитинге с внутренней резьбой — внутри.

Мы также продаем фитинги Valco®.Они считаются фитингами с низким (или нулевым) мертвым объемом, что означает, что они предназначены для устранения любого мертвого пространства (объема) внутри фитинга. Обычно эти фитинги используются для соединения капиллярных колонок и других трубок с малым внутренним диаметром, где мертвое пространство может вызвать хроматографические (или другие) проблемы, такие как хвостовые пики. Эти фитинги обычно включают манжеты из нержавеющей стали. Как и в случае с другими компрессионными фитингами, металлические манжеты можно заменить на полиимидные манжеты Valcon при соединении трубок, отличных от нержавеющей стали.Обратите внимание, что эти фитинги, содержащие гайки и манжеты, как и другие компрессионные фитинги, имеют совершенно другой стиль (см. Фото ниже) и не совместимы / взаимозаменяемы с фитингами Swagelok® / Parker®, описанными выше.



Несколько заключительных мыслей по теме фурнитуры:

При расходах газа менее 5 мл / мин рассмотрите возможность использования соединителей Valco®, чтобы минимизировать мертвый объем. Для наиболее инертных фитингов рассмотрите продукты, обработанные Siltek® / Sulfinert®. Если вы сомневаетесь, какой фитинг использовать, всегда сначала спрашивайте кого-нибудь, так как использование неправильного фитинга может быть опасным, если не будет выполнено надлежащее уплотнение.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
