Ход установки циркуляционного насоса в систему отопления

Мощности нагревателей, работающих по принципу естественной циркуляции, часто не хватает для произведения нужных объемов теплоты. В некоторых зданиях можно вести обогрев за счет разницы температуры и массы теплоносителя, но коттеджи большой площади потребуют подключения насоса в систему отопления. Чтобы тепло равномерно распределялось по жилищу, а нагревательный контур функционировал без перебоев, необходимо соблюдать технологическую последовательность его монтажа.

Модернизация отопительной сети

Стандартная система отопления хорошо работает даже без добавления дополнительных элементов, но это верно только для небольших построек.

Обогревательный контур слишком неравномерно распространяет энергию по своим элементам, особенно в случае автономного водоснабжения. Вода в котле будет доходить до кипения, но радиаторы в удаленных от него комнатах останутся почти холодными.

Врезка насоса

Эффективность работы отопительной сети можно повысить за счет установки труб большого диаметра или врезки циркуляционного насоса. Предварительный демонтаж конструкций, вмонтированных в стены и пол, требует привлечения строительных организаций в силу своей трудоемкости.

К тому же замена труб на аналоги широкого сечения серьезно ударит по кошельку домовладельца. Применение водяного насоса станет более выгодным техническим и экономическим решением.

Применение аппаратов подобной конструкции позволит улучшить температурный режим частного дома и добиться постоянного равномерного отопления. Попадание воздуха в систему приводит к образованию газовых пробок, что поднимаются и не дают воде поступать к радиаторам.

Действующий насос исключит возможность их появления и существенно расширит радиус действия обогревательного контура. Чтобы не тратить лишние деньги на оборудование с избыточной мощностью и правильно определить место, куда его ставить, понадобится провести технические расчеты.

Выбор оборудования

Важным параметром при покупке водяного насоса является его мощность. Неудачный подбор приведет к перерасходу электроэнергии и сильным шумовым помехам во время работы. Сложная архитектура отопительной системы также потребует вмешательства инженера-теплотехника.

Для расчета необходимой мощности владелец частного дома может воспользоваться схемой, представленной ниже. Технические параметры монтируемых аппаратов должны превышать расчетные показатели на 10-15%.

Поиск мощности

Потребности в отоплении, обеспечиваемые насосом, зависят от сечения проводящей трубы. На них сильно влияет максимальный показатель напора, объем теплоносителя, его температура и плотность.

Количество рабочей жидкости, проходящей сквозь случайный участок водяного контура, рассчитывается аналогично объемам воды, которые использовал котел. Значения расхода приравниваются к параметрам мощности.

На практике, использование 20 кВт котла будет значить, что в минуту он пропустит сквозь себя 20 литров жидкости.

Расчетная формула

Подобный принцип применим и к радиаторам. При выборе места, в котором будет проведен монтаж циркуляционного насоса, нужно учесть расход жидкости каждым кольцом отопительной сети. На данный показатель также повлияет сечение трубопровода и его длина.

Каждый десятиметровый отрезок отопительной системы потребует 0,6 м напора от рабочего насоса. Для коммуникаций стометровой длины, установленных в частном доме, понадобится аппарат с напором в 6 м.

Виды насосных агрегатов

Стимуляция движения жидкости в трубах предполагает применение одного из двух качественно разных способов. В систему можно ставить агрегат «сухого» типа, ротор которого не будет контактировать с водой внутри контура. Схема подключения «мокрого» насоса, напротив, требует погружения его рабочей части в жидкий теплоноситель.

Герметично изолированные маховики аппаратов первого вида применяются при обустройстве высотных домов или крупных торговых центров. Завихрения воздуха, сопровождающие их вращение, вызывают сильный шум и делают их неудобными для монтажа в частных зданиях.

Корпуса «мокрых» насосов выполнены из латуни или бронзы, а внутри них размещены керамические или стальные детали. Текущая сквозь них вода выполняет функцию смазки и продлевает срок функционирования.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

На конечную мощность обогрева повлияет выбор места, куда можно будет поставить оборудование.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

• шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
• фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
• верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
• схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
• защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

правильное подключение к системе отопления

Устанавливать циркуляционный насос лучше после изучения советов специалистов

Многие сталкиваются с необходимостью монтажа циркуляционного насоса своими руками. Причины для этого две: изначально в своем составе котел не имеет насоса или недостаточно его мощности для равномерного обогрева всех помещений.

Содержание статьи

Правила установки

Циркуляционный насос представляет собой гидравлический агрегат, который преобразует энергию движения механического привода двигателя в поток энергетический жидкости. По замкнутой схеме транспортирует жидкость и придает ей направленную энергию напора.

Циркуляционный насос продается в специализированных магазинах по приемлемой цене

Для того чтобы установить и подключить насос, существуют определенные правила.

В этих правилах используются знания работы системы замкнутого течения жидкости. Для начала выберите схему повышения давления горячей воды и подключение к системе отопления (крепление к стене). Включить насос через байпас в систему можно тогда, когда давление позволяет максимальную часть энергии котла употреблять на поддержку нормальной циркуляции теплоносителя. При этом необходимо соблюдать правила установки этих насосов, чтобы обходиться временами без подпитки (дополнительной) процесса. В том случае, когда система без дополнительной подпитки обойтись не может, насос необходимо поставить вертикально на каждый отопительный стояк (многоэтажная схема отопления). В трубопроводе отопления прибор ставится в каждом контуре.

Каких правил следует придерживаться:

• Соблюдать схему подачи потока направления теплоносителя на корпусе по меткам;
• Чтобы прибор не перегревался и его производительность не уменьшилась, в горизонтальном (или вертикальном) положении устанавливать ротор;
• Соблюдать правила безопасности;
• Перед тем как запустить устройство, необходимо заполнить систему водой и избавить ее от образовавшейся воздушной пробки.

Если вы имели раньше дело с трубами (нарезкой, устройством, соединениями), то установка и размещение циркуляционного прибора не составит труда.

Способы подключения

Насос может иметь разнообразные варианты исполнения способов подключения и монтажной схемы разводки.

Для подключения существует две возможности: непосредственный контакт – в электросеть и к источнику бесперебойного питания.

Первый способ предусматривает установить электрическую розетку близко к тому месту, где проходит монтаж циркуляционного насоса. Иногда они поставляются в комплекте с вилкой и кабелем. В этом случае просто можно подключить к электричеству прибор, используя розетку. Только необходимо убедиться в том, что есть третий (заземляющий) контакт в розетке. Провода должны быть многожильными, медными, которые будут обеспечивать стойкость к изгибам. При стационарном подсоединении можно использовать негибкий медный или алюминиевый кабель. Его неподвижность должен обеспечивать монтаж. Для этого вдоль всей трассы кабель закрепляется хомутами. Дифференциальный автомат (устройство защитного отключения) используется в данном варианте. Можно применить вместо него обычный однополюсный автомат и только фазный провод пропустить через аппарат. Кабель от автомата до насоса должен быть трехжильным, если аппарат установлен в щитке с шиной РЕ. Если такой шины нет, то следует соединить клемму РЕ с заземляющим устройством. Отдельным проводом можно выполнить такое соединение.

Для установки циркуляционного насоса нужно иметь обычные инструменты

Какие материалы необходимы для установки:

• Разъемные соединения;
• Запорные шаровые краны;
• Для обустройства байпаса – трубы;
• Надежный дополнительный фильтр, который необходим для грубой очистки;
• Муфты соединений и различные концевики.

Местом расположения устройства и особенностями отапливаемого объекта определяется выбор конкретного варианта.

Можно ли ставить насос на подачу или обратку

Можно устанавливать циркуляционные приборы обоими указанными способами. На их долговечности и работе никак не отразится место, где они установлены.

При установке котла должно соблюдаться главное условие – удобство обслуживания.

Циркуляционный насос занимает мало места

Если поставить на подаче, то прибор выйдет из строя быстрее, так как температура тут выше. Если на обратке – агрегат много не прослужит. Плотность воды меньше на подаче, и качать ее трудно. В обратке давление выше – это значит, насосу легче работать. Все эти доводы не совсем правильные, и к ним нельзя относиться однозначно. В каком положении будет стоять устройство – решать вам.

Принципы работы прибора:

• Допустимая температура – это +110-115 градусов. Правильная температура в отопительной системе достигает обычно 80 градусов, а иногда – 90. Поэтому то, куда установить насос, здесь неважно.
• Также не влияет плотность воды. Между этим параметром разница настолько мала при температуре 50 и 80 градусов, что на работе агрегата она никак не скажется.
• Очень маленькая между значением в магистрали и теплоносителе разница давлений. Ее высчитывать смысла не имеет.

Главное при установке – все сделать правильно.

Монтаж и типы устройства

Назначение приборов состоит в том, чтобы принудительно циркулировала теплая вода в системах отопления (замкнутых). Электродвигатель способствует работе насоса.

На два типа делятся устройства для отопления: сухой и мокрый.

Конструкции сухого типа отличаются тем, что ротор с теплоносителем не взаимодействует. От электродвигателя отделена его рабочая область специальными нержавеющими уплотнительными кольцами. Эти кольца при пуске начинают вращение один к другому, и тонкая пленка водяная – соединение герметизирует. Происходит это за счет того, что во внешней среде и системе отопления разные показатели давления. Полезный коэффициент действия у сухого типа — 80 процентов. Устанавливать его следует в отдельной комнате – он достаточно шумный. У мокрых погружены в теплоноситель крыльчатка вместе с ротором. Он одновременно играет роль охладителя и смазки. Статор и ротор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность у той части электродвигателя, что находится под нужным напряжением. У мокрого насоса корпус для отопительной системы должен быть латунным или бронзовым, а ротор – керамическим. Около 50 процентов составляет у мокрого агрегата коэффициент полезного действия.

Перед покупкой насоса стоит проконсультироваться с продавцом

Различные положения фильтра очистки:

• В открытой системе – перед прибором, на байпасе;
• Твердотопливному котлу трехходовой фильтр ставят перед клапаном;
• В напорных системах до байпаса устанавливается «грязевик».

В каждой из этих модификаций есть свои минусы и плюсы. У сухого ротора – более высокий КПД.

Циркуляционный насос повышает работу автономных систем, эффективность обогрева дачных и загородных домов. Особых сложностей установка в систему такого прибора не представляет. Имея минимальные навыки работы, можно такую процедуру выполнить самостоятельно и не привлекать электрика и квалифицированных специалистов.

как поставить насос в отопительную систему

Для равномерного распределения тепла в доме, оснащенном автономной системой отопления, используют различные модели циркуляционных насосов. Данное оборудование обеспечивает принудительную циркуляцию теплоносителя по трубам и батареям. При этом прогрев радиаторов осуществляется одновременно во всех комнатах независимо от их удаленности от отопительного котла.

Проводится установка насоса на отопление в соответствии с инструкцией производителя, в которой подробно описан процесс монтажа данного оборудования. На практике опробовано несколько способов расположения насосных установок в системе отопления частного дома. В каждом случае владельцем объекта выбирается наиболее подходящий вариант с учетом типа используемого котла и расширительного бака, вида отопительной системы, наличия дополнительных элементов.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м³/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

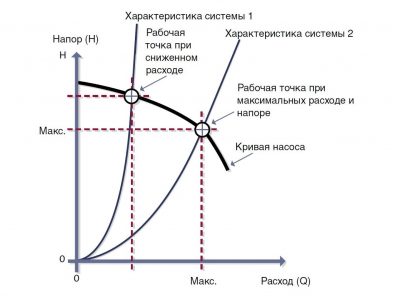

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/otopleniye-s-nasosnoj-cirkulyaciej.html

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Определение места врезки насоса в систему

При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.

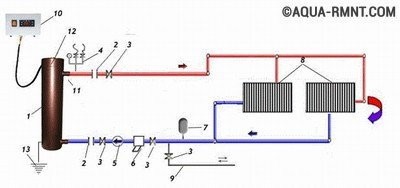

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.

Для оптимизации схемы отопления используется распределительная гребёнка. Подробности: https://aqua-rmnt.com/otoplenie/kotelnaya/grebenka-dlya-sistemy-otopleniya.html

Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.

Циркуляционный насос и элементы его обвязки: рекомендации специалистов

Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:

1. Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
2. Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
3. Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
4. Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
5. Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
6. Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.

Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке  выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

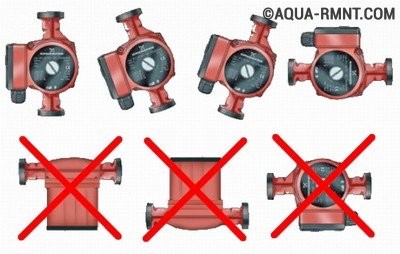

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе  после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

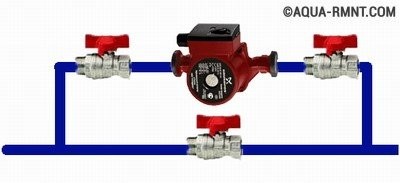

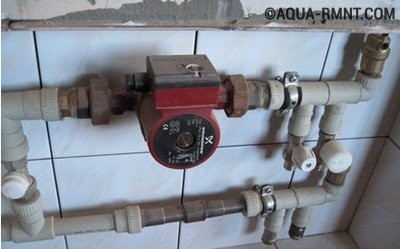

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который  перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

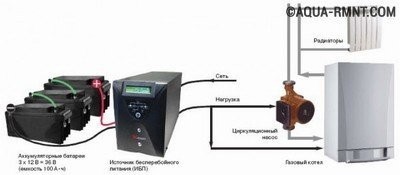

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sistema-s-prinuditelnoj-cirkulyaciej.html

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Как установить насос в старую систему отопления

 Установка циркуляционного насоса в существующую систему отопления с естественной циркуляцией.

Старая отопительная система с естественной циркуляцией.

Куда  установить циркуляционный насос?

Внимание!

Что необходимо сделать перед установкой насоса?

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?



Зачастую случается, что старая отопительная система, работающая на принципе гравитационного перемещения нагревающейся и охлаждающейся воды – естественной циркуляции – перестает справляться с обогревом частного дома.

Происходить это может по разным причинам, но две основных из них  это постепенное изменение первоначальной системы отопления в результате ремонтных работ и переделок, а также обрастание внутренних стенок ржавчиной и накипью. В результате происходит уменьшение диаметров труб и повышение шероховатости внутренних стенок, что приводит к увеличению гидравлического сопротивления отопительной системы и пропаданию циркуляции в ней полностью, или на некоторых участках.

Радикальное средство лечения такой отопительной системы – полная переделка. Но это не всегда возможно, более того, сопряжено со значительными затратами и последующим восстановительным ремонтом помещения.

Поэтому лечение можно ограничить минимальным хирургическим вмешательством – врезкой циркуляционного насоса.

Современные насосы для небольших частных домов недороги, надежны, бесшумны и экономичны, поэтому установить насос в отопительную систему стоит и в профилактических целях, для оживления старой гравитационной отопительной системы и придания ей бодрости и второй молодости.

Старая отопительная система с естественной циркуляцией.

Исходящее условие, которое надо принять – у Вас старая отопительная система с естественной циркуляцией, заросшая шламом, ржавчиной и накипью.

Ржавчина в системе образуется от контакта системы с воздухом, так как системы с естественной циркуляцией чаще всего оборудованы открытым расширительным баком, установленным на чердаке, вечно парящим, контактирующим с воздухом, выбрасывающим тепло на ветер и впускающим воздух в отопительную систему.

Этот ужас необходимо ликвидировать, заменив на закрытый мембранный расширительный бак. Заменой расширительного бака Вы устраните дальнейшую коррозию трубопроводов отопительной системы и получите дополнительный бонус – экономию топлива. Потому что закрытый расширительный бак имеет гораздо меньшие теплопотери, за счет меньших размеров и установки не на холодном чердаке, а в любом удобном месте.

Устанавливать расширительный бак желательно рядом с котлом, проводить  эту процедуру одновременно с установкой циркуляционного насоса, используя одну общую врезку в отопительную систему. При установке закрытого расширительного бака обязательно устанавливается и предохранительный клапан, предназначенный для сброса аварийного давления из отопительной системы, в случае ее перегрева.

Куда  установить циркуляционный насос?

Если у Вас твердотопливный котел, то, при врезке насоса в существующую систему, устанавливать его лучше на обратку, рядом с котлом, чтобы на него не оказывала отрицательное влияние слишком большая температура воды в подаче из котла, разожженного на полную мощность. Чтобы сохранить способность работы котла без циркуляционного насоса, устанавливать насос необходимо на байпас – обводной участок – предусмотрев возможность переключения схемы отопительной системы на естественную циркуляцию.

Байпасный узел можно изготовить самому, или приобрести готовый, они часто  имеются в продаже на строительных рынках, полукустарного изготовления. Не бойтесь, что он не подойдет к купленному Вами насосу, вам достаточно промерить установочный размер разрыва байпасного узла, между шаровым краном и грязевиком, предназначенный для установки насоса.  Он должен составлять 180 миллиметров.

 И не важно, какой циркуляционный насос Вы решили купить, Grundfos, Wilo, DAB, или их китайские реплики, стандартный размер его все равно будет ровно 180 миллиметров. Существуют и короткие версии, 130 миллиметров, предназначенные для установки в насосные блоки быстрого монтажа, но в обычной розничной сети такие насосы практически не встречаются.

Внимание!

При использовании байпасного обвода для установки насоса, отвод на расширительный бак и предохранительный клапан ОБЯЗАТЕЛЬНО врезайте до или после вентилей, отсекающих насосный или байпасный участок. Расширительный бак и предохранительный клапан не должны оказаться отсечены от отопительной системы при любой схеме работы, насосной или естественной!

Что необходимо сделать перед установкой насоса?

Итак, как Вы помните, у вас старая отопительная система, полная шлама и ржавчины, который необходимо по возможности удалить. В большинстве случаев доступна только элементарная промывка. Просто слить воду из системы недостаточно, так как ее слив осуществляется через сливной кран небольшого диаметра. При этом вода по системе двигается очень медленно, потому что основные диаметры трубопроводов гораздо больше диаметра сливного крана и весь шлам и ржавчина спокойно оседают в трубе.

Поэтому, когда вы вскрыли обратный трубопровод,  вырезав участок под установку насоса, промойте систему, подключив ее к водопроводу через  шланги. Постарайтесь обеспечить максимальный проток через отопительную систему, с максимально возможным напором. Хорошего скоростного потока в трубах большого диаметра Вам все равно создать не удастся, так что потратьте на промывку чуть большее время, чем хотелось бы, пусть вытечет максимально возможное количество шлама и ржавчины.

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?

Важный момент, которому необходимо уделить некоторое внимание. При конструировании новых систем насосы подбирают, отталкиваясь от общей тепловой мощности отопительной системы, определяют необходимый для такой мощности общий проток (расход) теплоносителя через систему и к нему приравнивают необходимую производительность циркуляционного насоса.

Далее рассчитывают общее гидравлическое сопротивление отопительной системы и вычисляют необходимый напор циркуляционного насоса. Полные расчеты сложны и для небольшого частного дома не нужны.  Для небольших домов (да и для больших, честно сказать) существует  упрощенная и доступная даже для полностью неподготовленных людей методика расчета, познакомиться с которой можно по этой ссылке.

Вам, с уже существующей отопительной системой, необходимую тепловую мощность определить очень просто – спишите ее с шильдика Вашего отопительного котла и подбирайте насос по методике, ссылка на которую приведена выше.

Подобрали?

Теперь стоп, подбор еще не закончен, осталось учесть важный момент – особенность установки насоса в систему с естественной циркуляцией.

Для системы с принудительной, насосной циркуляцией у Вашей системы очень толстые трубы. При конструировании новых отопительных систем, диаметр труб выбирают таким, чтобы скорость потока в них была в диапазоне от 0,4 до 1,5 метров в секунду. При меньшей скорости из системы не будет удаляться воздух и воздушные пузыри так и останутся висеть в трубах, при большей скорости потока возможно гудение труб и ускоренный износ элементов отопительной системы. Большая скорость с гудением в трубах Вам не грозит, а вот очень маленькая, с плохо удаляющимся из системы воздухом вполне вероятна.

Но не все так плохо. У Вас ведь система с хоть и плохой, но естественной циркуляцией и система промыта! Поэтому подбирать насос исходя из диаметра труб нет никакой необходимости, просто возьмите модель насоса на одну ступеньку выше в номенклатуре.

 И, в заключение, небольшой аттракцион волшебства, телепатии и ясновидения. Скорее всего, Вам вполне подойдет вот этот насос — DAB VA 55/180 Х DAB

 Удачной установки насоса и теплого Вам дома!

 Дягилев И.И.

К началу статьи

Купить циркуляционные насосы DAB в Новосибирске

Как правильно ставить циркуляционный насос на отопление

Как правильно установить циркуляционный насос в систему отопления — инструкция

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

• Если система открытая, то перед прибором, но на байпасе.
• В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
• В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

• При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
• Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Как установить циркуляционный насос отопления

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Оглавление

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов – это неравномерность распределения тепла по всей системе отопления. Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

• увеличение диаметра труб отопительной системы;
• установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.

Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный – на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие – и герметичность насоса. Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор — керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально. «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.

Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

​

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев — 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов) соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно европейским стандартам на 1 м.кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, — переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 –котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 –фильтр,9- циркуляционный насос, 10-манометр, 11 – клапан предохранительный.

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения. По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

​

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод).Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте — рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м. то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

• неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

• неправильное расположение клемного модуля или подводка кабеля
• игнорирование процедуры развоздушивания насоса
• не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.

Статьи по теме

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Источники: http://better-house.ru/heating/kak-ustanovit-cirkulyacionnyj-nasos-v-sistemu-otopleniya/, http://strport.ru/elektrooborudovanie-svet-osveshchenie/kak-ustanovit-tsirkulyatsionnyi-nasos-otopleniya, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa

как установить своими руками, где поставить, схема подключения к котлу

Циркуляционный насос служит для принудительного тока жидкости по обвязке.

В некоторых случаях он также регулирует температуру. Большинство отопительных систем требуют установки циркуляционных насосов.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Где поставить устройство на системе отопления

Неважно, на каком трубопроводе, поскольку прибор держит высокий нагрев жидкости. То же касается гидравлики.

Выполняйте монтаж на участке возле котла, до ответвлений системы. Обычно выбирают обратку, поскольку в подобном случае риски минимальны.

Если отопления разделено на два контура (левый и правый или по этажам), лучше установить по насосу на каждый. Это расширит возможности и позволит контролировать отдельный участок здания, что приводит к экономии ресурсов.

Как правильно установить насос своими руками в частном доме

Один из важнейших моментов — направление ротора. Если установка вертикальная, систему почти наверняка придётся переделывать. А также учитывают ток жидкости по трубам. Для этого на устройстве есть стрелка.

Принцип монтажа не имеет значения. Изучите инструкцию на возможность использования в определённых схемах. При выборе учитывают падение мощности при установке насоса не горизонтально.

Правильная схема установки

Часто используется установка насоса на байпас. Он позволяет системе работать при отключении электроэнергии. Это также касается возникновения неисправностей с циркулятором, разрешая замену дета

Установка циркуляционного насоса в систему отопления: схема монтажа

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

• на подающем трубопроводе после котла и группы безопасности;
• на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

• агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой;
• при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке;
• чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура;
• агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции;
• если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

• если котел работает, то надо его остановить и дать время теплоносителю остыть;
• опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры;
• если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее;
• выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше;
• произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Заключение

С первого взгляда можно подумать, что правильно установить циркуляционный насос не представляет особого труда. Это и на самом деле так, если имеется опыт монтажных работ. Когда такого опыта нет, советуем хорошо изучить документацию, прилагаемую к изделию производителем.
