Обратный клапан для водонагревателя — обязательное условие установки!

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, из скважины или колодца, то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Обратный клапан для водонагревателя

Наверное, лидирующую позицию по популярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

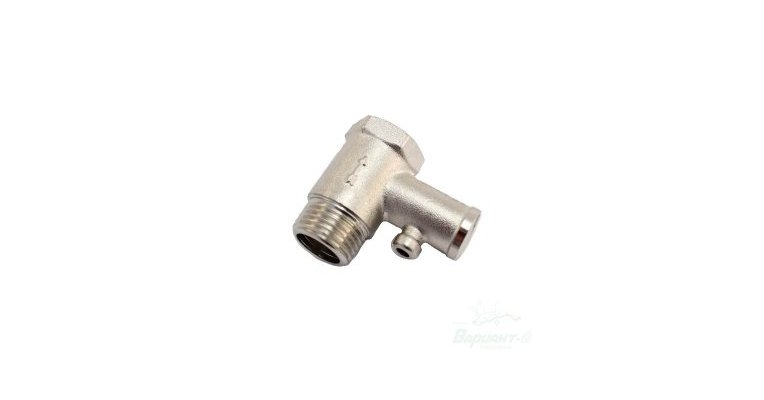

Предохранительный же клапан устроен несколько сложнее:

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)Температура вскипания воды, °Ċ
1.0 (0.1)99. 09
1.033 (0.1)100.0
1.5 (0.15)110.79
2.0 (0.2)119.62
2.5 (0.25)126.79
3.0 (3.0)132.88
4.0 (0.4)142.92
5.0 (0.5)151.11
6.0 (0.6)158.08
7.0 (0.7)164.17
8.0 (0.8)169.61
9.0 (0.9)174.53
10.0 (1.0)179.04
20.0 (2.0)211.38
25.0 (2.5)222.90
50.0 (5.0)262.70
100.0 (10.0)309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Цены на популярные модели бойлеров косвенного нагрева

Бойлер косвенного нагрева

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

ИллюстрацияКраткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

  • кран 1 — вводной кран горячей воды
  • кран 2 — вводной кран холодной воды
  • кран 3 — кран подачи горячей воды из бойлера
  • кран 4 — кран подачи холодной воды в бойлер.
  • кран 5 — кран подсоса воздуха для слива бойлера
  • кран 6 — сливной кран
  • предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга.

Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!



Cкачать схему


Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей.

Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

  • Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
  • Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

  • — закрыть сливные краны 5 и 6
  • — закрыть кран 1 (вводной кран горячей воды)
  • — открыть кран 3
  • — открыть кран 2 (вводной кран холодной воды)
  • — открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 1
  • — открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 6, при этом часть воды сольется в канализацию
  • — открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
    • — закрыть кран 1
    • — открыть кран 3
    • — открыть кран горячей воды на смесителе
    • — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

  • — закрыть кран 5
  • — закрыть кран 6
  • — закрыть кран 3
  • — закрыть кран 4
  • — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам.

Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран
5
не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление.

При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

  1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
  2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
  3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

  • предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом. Он предохраняет механизм от случайного открытия;
  • когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
  • сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

  • если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива. Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

  • предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
  • размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
  • установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
  • затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

  • бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
  • иногда вода капает из-за того, что под седло пластины попал мусор. Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
  • обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
  • некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
  • случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Устройство и принцип работы обратного клапана для водонагревателя

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений
Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.


Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений
Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Что делать если бойлер протекает

Если водонагреватель стал протекать, то это всегда проблема, как для его владельцев, так и соседей. Если ее вовремя не устранить, то последствия могут быть еще более плачевными, например, затопление собственной или чужой квартиры, а также поражение электрическим током. К самой распространенной поломке накопительных водонагревателей относится вытекание из них воды, что препятствует дальнейшему использованию этих приборов. Первое, что нужно сделать для решения данной проблемы — отключить прибор от сети для предотвращения короткого замыкания, перекрыть поступление в него воды, а после этого найти место протекания.

Течь из водонагревателя может из-под его нижней крышки или с поверхности внешнего бака.Наличие течи в других местах корпуса означает нарушение герметичности внутреннего бака, что уже практически невозможно исправить.

Причины течи водонагревателя
  • Существует много причин течи, например, применение некачественной воды, отсутствие заземления, наличие посторонних токов на корпусе, заводской брак, неправильная установка или транспортировка, которые привели к нарушению целостности бака или его деформации.
  • В некоторых случаях это может быть вызвано также высоким давлением в системе или длительной эксплуатацией устройства.
  • Бойлер может дать течь также в тех ситуациях, когда в нем не производилась установка магниевого анода или он своевременно не заменялся. В таком случае протекание воды наблюдается сверху водонагревателя. Для решения данной проблемы прибор нужно сдать в ремонт.

Часто бывает так, что совершенно новый водонагреватель Термекс понемногу пропускает воду через предохранительный клапан. Это считается абсолютно нормальным явлением, так как подобным образом обеспечивается безопасная работа устройства. Нагревание воды по законам физики приводит к ее расширению и, соответственно, повышению давления в баке, в результате чего все излишки сбрасываются через предохранительный клапан. В этом случае нет причин для беспокойства и проблема решается путем отвода лишней воды в подготовленную емкость или канализацию.

Кроме того, согласно правилам эксплуатации данного прибора клапан нужно поворачивать на 2 или 3 оборота, так как при большем количестве оборотов может начаться течь. В такой ситуации придется поменять клапан на новый. Также при пропускании воды может помочь расположение крана перед входом в водонагреватель, что даст возможность после нагрева воды его перекрыть. Но, если в бойлере находится холодная вода, то нужно с помощью специалистов проверить сам клапан. При его исправности потребуется понизить давление в водопроводе с помощью установки редуктора. В некоторых случаях прекратить протекание клапана помогает установка расширительного бачка. Неправильный монтаж, неисправность обратного клапана также часто приводит к тому, что при наполнении водонагревателя холодной водой внутренний бак лопается.

Нередко причиной того, что водонагреватель течет является поломка нагревательного элемента, которая связана с появлением накипи

Чтобы этого не допустить, важно вовремя проводить его очищение.

Ремонт водонагревателя может привести к неплохим результатам, если имеются проблемы только с нагревательным элементом или прокладкой, так как их можно просто поменять на новые. Для этого из водонагревателя сливается вода, что позволяет получить доступ к поврежденным элементам.

Если вода протекает в тех местах, где патрубки соединяются с трубами, то можно использовать различные изолирующие материалы для создания лучшей герметичности. В некоторых случаях использование пластиковых труб при большой нагрузке могут также дать протечку и привести к появлению воды, поэтому их лучше заменить на трубы из более прочного материала.

Похожие публикации:

  1. Не греет водонагреватель
  2. Не включается водонагреватель
  3. Водонагреватель выбивает автомат
  4. Как выбрать накопительный водонагреватель

Общаясь с клиентами, иной раз слышу вопрос “Зачем нужен предохранительный клапан“? Мол, у меня и так все нормально, а из этой штуки еще иногда и течет. Бывают и вызовы с жалобами “течет из предохранительного клапана“. На такие вопросы я, обычно, отвечаю, что предохранительный (еще его называют “обратный”) клапан служит для защиты от избыточного давления внутри бака, а так же для устранения слива горячей воды из водонагревателя, в систему холодного водоснабжения, а так же для контроля поступления холодной воды в бойлер.

Когда в системе наблюдается избыточное давление (при нагреве водонагревателя), из носика предохранительного клапана начинает капать вода.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

  • длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
  • идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
  • для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.


Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

При включенном бойлере капает клапан

Ситуация моделируется при включенном водонагревателе без водоразбора.

  • Причиной сброса воды будет поломка клапана.

Объясняется это просто: при начальном нагреве жидкости, ее объем увеличивается на 3%. Этот излишек и сбрасывается в канализацию. Но после прибор нагрева просто удерживает воду в постоянном температурном режиме. С клапана не должно капать.

Появление капель свидетельствует о неисправности устройства или его засорении частицами мусора.

  • Вторая, рассматриваемая ситуация, рисует картину правильной работы механизма.

Водонагреватель работает с повышенным водоразбором (принимают душ). Объем горячей воды уходит, на его место поступает холодная жидкость. Новое поступление начинает нагреваться – появляются «новые» излишки воды, которые непрерывно сбрасываются в канализацию.

  • Третья ситуация возникает при растянутом по времени водоразборе. Сброс воды не должен быть постоянно. Капает с предохранительного клапана периодически. Это говорит о корректной работе устройства.

Например, моется посуда. Процесс водоразбора растянут. Вода так же не должна капать постоянно.

Установка

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

  • Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
  • При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
  • Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой. Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

  • Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
  • Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.

  • Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
  • Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу. При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды. При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Как работает такой клапан

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

  • При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
  • В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
  • Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
  • Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Важна ли нормальная работа водонагревателя

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию. .

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

  • Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
  • Также он предотвращает обратный ход воды в трубопровод.
  • Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
  • А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Причины подтеков и их устранение

Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.

В процессе естественной протечки или неполадок с клапаном

Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.

Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.

Схема подключения водонагревателя.

А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.

Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.

В случае чрезмерного внутреннего давления

Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.

Схема работы водонагревателя.

Тогда у вас есть два пути решения такой проблемы.

Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.

Второй путь – установить специальное устройство, которое называется расширительный бачок. Это уже более дорогая установка, которая потребует больше времени и навыков для монтажа. Но установка бачка обычно применяется только в крайних и редких случаях, когда больше ничего не помогает. Бачок просто обладает большой мощностью, которая способна сильно понижать давление воды еще на входе в бак.

Если проблема в самой емкости (баке)

Часто бывают и случаи протечки воды из самого бойлера, когда клапан не имеет к этому абсолютно никакого отношения. Вот это явление считается абсолютно ненормальным, с какой стороны вы бы его ни рассматривали. Для начала необходимо выяснить, откуда именно идет протечка.

Итак, если обогревательный бак поврежден снаружи корпуса, что сразу становится видно невооруженным глазом, в результате чего с его стенки капает вода, то здесь выход может быть только один – замена бойлера. Герметизация или запаивание вряд ли здесь чем-то смогут помощь. А если и дадут эффект, то он будет совсем непродолжительным. Такое явление обычно происходит после долгих лет пользования качественным баком или же в случае, когда товар оказался подделкой. Дополнительными причинами может быть еще недостаточно качественное защитное покрытие водонагревателя от коррозии и накипи изнутри.

Если же вы видите, что стенки бака абсолютно целые и невредимые, а вода капает все равно, загляните под нижнюю крышку бака. Скорее всего, именно оттуда идет утечка. В этом случае для решения проблемы необходимо полностью отключить бойлер от системы электропитания, снять бак с навесов и открутить крышку.

Там вы увидите в центре трубку (маленький люк) водонагревателя, на которую надета резиновая прокладка. Необходимо заменить эту прокладку на новую. После этого закройте бак и повесьте на место. Подключите питание и проследите, устранена ли течь. Если действия не дали никакого эффекта, то нужно вызывать специалиста. Но, скорее всего, вам придется менять бак полностью.

Самые популярные статьи блога за неделю
  • Стальные радиаторы: как рассчитать тепло?
  • Как изготовить электрический котел своими руками?
  • Схема подключения пиролизного котла
  • Как сложить печь своими руками
  • Монтаж эковаты своими руками
  • Как правильно очистить радиаторы отопления
  • Характеристика и монтаж двухтрубной горизонтальной системы отопления

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

  • Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
  • Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
  • Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

  • Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
  • Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

Facebook

Twitter

Вконтакте

Одноклассники

Вопросы по регулировкам и ремонту водонагревателя Электролюкс

__________________________________________________________________________

Вопросы по регулировкам и ремонту водонагревателя Электролюкс


Вопрос: 2-3 года пользовался без проблем водонагревателем Electrolux EWH-50SL. Сделал ремонт в ванной, сантехники заменили все старые трубы на новые. Все сделали супер, но через 1 месяц отключили воду и я включив водонагреватель, обнаружил, что после нагрева, клапан начинает капать. Я заменил клапан на более мощный (был 3 атмосферы, стал 4-6). Тоже самое.

Ответ: провести трубочку в слив воды. Обратный Клапан ставить необязательно, а клапан лучше вернуть старый. (3-х барный). Чем дольше нагревается бойлер без расхода воды, тем больше давление в бойлере. Если оставить 4-5 барный, то давление в бойлере будет больше раздувать его изнутри. А трубочку можно вывести напрямую в канализацию.

Вопрос: Вчера пришлось снимать 50-литровый бойлер Электролюкс со стены — чуть не разгромили всю ванную. Дело в том, что при попытке слить воду в баке похлюпало, поурчало и выдавило несколько грамм. Понятно — пусто. Как бы не так! Когда поняли, что воды там еще навалом, было уже поздно. Кое-как сняли, а вот как на место повесить. Чувствуется, что там еще полно воды. Но при открывании сливного клапана ничего не выливается. Как все-таки удалить из бака воду?

Ответ: Надо просто дать доступ воздуха в систему, т.е. открутить патрубок холодной воды. В клапане стоит обратный вентиль, который не дает воде идти назад, там есть сливной рычажок, или можно отдавить мембрану отверткой для ускоренного слива, или открутить клапан.

Вопрос: У меня установлен бойлер Электролюкс 80 л на даче, практически на улице (летний душ). Висит на стене. От него идут какие-то два шланга (видимо, горячая и холодная вода). Оставить на зиму с водой невозможно, лопнет. Как слить? Что откручивать? Что такое штуцер и обратный клапан? И чем они отличаются от соседнего шланга?

Ответ: Один шланг, тот который не надо откручивать (из него горячая идёт) прям на выход водогрейки накручивается, а между вторым шлангом и входом водогрейки ( холодная вода) специальная кнопочка стоит. Там ещё курок такой обычно сбоку.

Для слива воды:

— Перекрыть подачу воды на водной патрубок.

— Открыть кран горячей воды, которая идет из газовой колонки.

— Приготовить шланг примерно 20-25мм достаточной длины, чтобы хватило до унитаза или раковины.

— В шланг вставить большую воронку.

— Дальнейшее лучше проделывать вдвоём. Один человек держит на готове шланг с воронкой (свободный конец шланга при этом должен находиться в раковине или унитазе).

— Второй человек медленно и аккуратно откручивает обратный клапан.

— После отделения обратного клапана, нужно быстро подставить воронку под заливной патрубок.

— Подождать пока вся вода сольётся.

— Можно не проверять, воды в бойлере больше нет.

Вопрос: Как заменить магниевый анод на газовой колонке Electrolux EWH (120 л) (снизу доступ только к тэнам и термореле). Указанный электроводонагреватель периодически отключается (срабатывает термозащита), если температуру воды поставить выше отметки Е (экономный). Нагревается до градусов 50-55. На колонке нет шкалы температуры. Есть отметки мин-эконом-макс. Что за беда?

Ответ: Если защитный термостат срабатывает при 55 градусов, то нужно его заменить. Анод внутри бака на фланце. Нужно отключить электрическую часть, слить воду и открутить 6 болтов фланца. При разборке запоминайте расположение проводов, ориентацию фланца и прокладки. Анод с резьбой М8.

Вопрос: Произвел монтаж газового проточного водонагревателя Electrolux EWh200 пока не подключал, т.к. занимались заменой проводки от изоляторов до счетчика( было 1,5, поменяли на 4). Заменили пробки на автоматы (диф.автомат). В комплекте с нагревалкой идет клапан. У меня вопрос собственно по нему можно ли поменять его на какой то другой.

Дело все в том, что электроводонагреватель висит в комнате. Если он начнет пропускать воду, то капать будет на пол, а там люк от погреба, в котором стоит насосная станция. Слив у этого клапана маленький кстати (3/4″) думаю заменить, на что-то чтоб подключить металлопласт 16 и вывести оттуда. Где то видел, что подсоединяют тонкий шланг, мне кажется это не очень надежно в смысле крепления т.к. носик слива очень маленький.

Ответ: Предохранительный клапан не возбраняется ставить в любом месте (где удобно «поймать» капель) на магистрали подачи холодной воды в водогрей. Единственное условие, между водогреем и клапаном безопасности не должно быть запорных кранов. Если Ваша станция держит в системе ХВС не более 4 бар и имеет ГА, за сопливость с носика клапана можно не боятся.

Вопрос: Полностью по правилам установлена газовая колонка Electrolux EWH 80 SL. Возникли такие три вопроса:

1. После установки стал капать кран, сменил на новый, хороший, капель не пропала. Капает чуть теплая вода. Из предохранительного клапана не подтекает. Если водогрей перекрыть от системы, капель прекращается. Естественно, думается, что это он дает давление в систему через предохранительный клапан назад. Но почему тогда при открытии крана (который капает) вода начинает четь не сильно то активно (не кажется на
взгляд, что давление велико) — отчего так и чем грозит, кроме водопотерь?

2. Периодически в районе предохранительного клапана раздается шипяще-свистящий звук. При этом почему-то начинает активно крутиться «пропеллер» в счетчике холодной воды. Крутится только во время шипения — 1-3 секунд. В ту же сторону, что и при раздаче воды. Если это давление уходит в систему ХВС, то почему крутится счетчик? С капанием из крана не могу связать, т.к. не столько оттуда выкапывает, чтоб так часто крутился и шипел.

3. Горячая вода выходит из электрического водонагревателя как будто газированная — белая от мелких пузырьков, через пару секунд в руках пузырьки уходят. Это почему и нормально ли?

Ответ: Как вариант. Давление в домовой ветке ХВС «гуляет», а обратный клапан в предохранителе возможно не совсем герметичен. Во время очередного подскока давления, небольшая порция воды попадает в водогрей, что и регистрирует счетчик. Нужно врезать (где удобно) манометр. Очень помогает диагностировать проблему. Например, Ваш предохранитель неисправен. Ведь с клювика клапана не капает, а смеситель течет.
Вдруг у вас в системе, при нагреве давление подымается до 10-12 атм. Так и до беды недалеко (взрыв бака). С газировкой не переживайте. Похоже на растворенный воздух в холодной воде, который и выделяется при нагреве.

Вопрос: У меня встал вопрос покупки водонагревателя, выбор остановил на модели Электролюкс EWH 50SL. Пожалуйста помогите отзывами, кто пользуется и аппарата этого проблемы с которыми сталкивались и как решали их, в общем любая полезная информация.

Ответ: В 2003 году установил в квартиру газовую колонку Electrolux EWH 30 SL. Поскольку дом новый (шла грязная вода, приходилось долго ждать пока пойдет горячая) сразу стал пользоваться бойлером, до сего дня я его не отключал. Мне с женой горячей воды в принципе хватает, но 50 л было бы в самый раз. Плюсы — горячая вода сразу, всегда чистая, не зависишь от коммунальщиков по (ГВС), автономность. Минусы — малый объём горячей воды (для принятия ванны). А так электроводонагреватель считаю достойным, проблем не было и нет.

Вопрос: Скажите, насколько часто меняли магниевый анод и если меняли то, каково было их состояние? И я так понимаю, что он был постоянно включен в сеть и полон воды. Хотелось бы ещё узнать в каком температурном режиме эксплуатировали и как дела обстояли с накипью, если вы его вскрывали?

Ответ: За все эти годы только отключал эл.ектроводонагреватель из сети когда уезжал больше чем на две недели, и когда не было ХВС (отключали в доме). Не вскрывал, ничего не менял, постоянно включен в сеть и полон воды. Темп.режим в основном на e = 55 гр; а перед принятием душа на max =70 гр.

Вопрос: Поставили вчера бойлер Электролюкс на 80л. Точно так же при попытке слить воду через обратный клапан (дренажная трубка, как написано в инструкции) вода идет очень слабо. Если задуть в трубку воздух, идет лучше. Т.е. вроде понятно, что надо как-то задуть в бак воздух. Но как это сделать, не выкручивая эти переходники и обратный клапан?

Ответ: Это нужно было делать при подключении электрического водонагревателя. Между клапаном и патрубком холодной воды на водогрее ставить тройник с краном. В вашем случае — откручивать предохранительный клапан — на него шланг в канализацию, затем освобождайте патрубок горячей воды — через него будет поступать воздух в бак, а из холодного польётся вода. Не сливайте воду через предохранительный клапан. Клапан может забиться частицами грязи и будет капать при меньшем давлении. Курок предназначен для принудительного сброса давления из бойлера. Очень хорошо, что распространены безкурковые клапана.

Вопрос: Первое — Предполагается, что электрический водонагреватель Электролюкс защищен от сухой работы (без воды). Второе — вариант дачный — стоит насосная станция и давление не более 3 атм. Тогда вопрос — возможна ли тогда такая схема — входная магистраль от насосной станции — кран — обратный клапан с аварийным (штатный от электролюкса) — тройник на вход нагревателя и на кран холодной воды. Если насос работает, то подпор обеспечен и все порядке. Если насос выключен или входной кран перекрыт, то пользуемся водой из бака бойлера и в этом же режиме слив на зиму. Что не так?

Ответ: такой вариант удобен для слива, если подключите холодную воду, велика вероятность непроизвольного слива воды из бойлера, как следствие перегорание ТЭНа.

Вопрос: собираюсь покупать водогрей электролюкс литров на 150 на дачу. Ставить хочу горизонтально — хотел спросить, а как в таком случае со сливом воды? Вертикально все более меняя понятно, тройник межу водогреем и обратным, а в горизонтальном положении его вообще слить можно? Есть компрессор, можно сделать давление, но это поможет?

Ответ: Проблемы слива из накопительных электрических водонагревателей Electrolux просто не существует. Просто при монтаже между баком и предохранительным клапаном ставится полудюймовый проходной краник для стиральной машины. К этому кранику прикручивается заливной шланг для стиралки подходящей длины (лично видел трехметровые). Процесс опорожнения выглядит следующим образом на примере дачной душевой: шланг кладется в место слива (ванна, раковина, унитаз или просто на улицу), перекрывается подача воды к баку, открывается кран горячей воды в душевом смесителе, открывается краник для стиралки.

Далее нужно либо дунуть в шланг от душевой лейки, либо подсосать шланг от краника для стиралки, чтобы в трубе горячей воды от бака не оставалось воды. Мои 100 литров опорожняются за 15-20 минут. Слив из бака, установленного в квартире с централизованным горячим водоснабжением решается с помощью установки двухходового крана между стояком ГВС, линией ГВ от бака и линией ГВС к потребителям. Схема работает более 20 лет на нескольких десятках объектов. Нареканий нет.

Вопрос: Загородный дом, круглогодичное проживание. Водоснабжение централизованное. В ванной комнате горизонтально под потолком висит накопительный водонагреватель Электролюкс с сухим тэном. Висит уже не первый год. В последнее время началось бурчание, похожее на шум, как при закипании воды в чайнике. При открытии крана тональность бурчания меняется.

Как нагреет воду — тишина, замолкает до следующего раза. Раньше (еще в начале весны) такого не было — 100%. Знающие люди сказали, что это может быть из-за того, что образовалась накипь. Или что давление в системе неправильное. Что это может быть на самом деле? И как можно помочь старичку? Менять пока не хочется. Может ему какую профилактику сделать? Желательно не снимая и не сливая воды.

Ответ: Скорее всего, накипь твердая и ее там очень много. И значительная ее часть находится в труднодоступных местах. А еще — антинакипины содержат кислоту, как она повлияет на покрытие бака, сказать сложно. Ими промывают теплообменники проточных аппаратов, изготовленные из меди. Снимать не обязательно, а вот разобрать придется — снять термостат, колбу с тэнами, очистить накипь, проверить состояние анода. При необходимости анод заменить.

Вопрос: Установил вчера газовую колонку Electrolux EWH-80 Magnum. Установил, заполнил водой по инструкции (пока не потекла сильным напором вода из горячего крана). Включил в сеть, выставил регулятор температуры в режим Е (экономичный нагрев только до 55С). Нагрев проходит до 75 и выше! В результате водонагреватель отключается по перегреву. Отщелкиваю обратно маленькую черную кнопку на терморегуляторе под крышкой, включается снова в сеть. И опять греет до предела. Что это может быть? Неужели терморегулятор неисправен/заводской брак?

Ответ: Похоже на неисправность терморегулятора. Попробуйте сначала сами проверить терморегулятор. Вытащите термобаллон из кармана тэна и аккуратно погрейте термобаллон зажигалкой и смотри отключится или нет. Сам замучился с газовым проточным водонагревателем Электролюкс EWH. Срабатывал аварийный термостат на водонагревателе. Менял терморегулятор (нашел не оригинал, менял термостат). Не помогало.

Оказалось все банально просто: грелись клемы (место соединения проводов с аварийным термостатом) при работе бойлера. Спаял новые провода сечением 1,5 кв. мм. Клеммы покупал в автомагазине. Проблема прошла. Включите аварийный термостат (нажмите черную кнопку), дайте поработать 10-15 минут. Выключите из розетки водонагреватель, пощупайте клеммы. Если горячие, меняйте провода.

Вопрос: Не так давно приобрел газовую колонку Электролюкс EWH 80 Heatronic Slim. Первые несколько дней всё было хорошо. Греет, радует. Но потом стали замечать что слишком уж часто включается подогрев. Выставил на ECO режим. 5 минут спокойствия, 30 сек. включается ТЭН, снова 5 минут тишины, и вновь 30 сек. нагрева. Предполагаю что это не нормально поведение?

Ответ: Возможно, датчик прикасается к ТЭНу.

Вопрос: Разобрал бойлер Electrolux, почистил, собрал и теперь он не выключается — греет постоянно. При перегреве отключается совсем. Не пойму, что с ним?

Ответ: Нужно проверить управляющий термостат(терморегулятор). Проблема в нем. Возможно щуп термостата не вставили на место.

Вопрос: Ситуация следующая: у меня в электрическом накопительном водонагревателе Electrolux EWH-80 S при установленном в положение min регулятора температуры (термостат Cotherme 4108 GTLH 0200 1-2 AC 20A 250V) температура воды на выходе из бойлера около 80 градусов (при том, что бойлер по паспорту должен греть до 70 градусов). При таком режиме работы бойлера происходит срабатывание термореле, что приводит к размыканию цепи питания бойлера. Что нужно заменить и как проверить термостат(терморегулятор на передней панели) и термореле (имеет кнопку для восстановления работы цепи питания бойлера?

Ответ: Если при минимально выставленной температуре нагревает 80 градусов, то нужно заменить терморегулятор. Также, возможно будут проблемы с тепловой защитой. Постоянное пользование кнопкой может значительно снизить температурный порог срабатывания.

Вопрос: не включается газовая колонка электролюкс, при попытке слить воду вышло всего 5-8л. а объем 30л. как заполнить бак полностью и может ли из -за этого он не работать? у меня низкое давление холодной воды.

Ответ: скорее всего, если бойлер не работает, поломка или тэна или термостата. Если в бойлере нет воды, тэн конечно сгорит. Но если предохранительный клапан исправен, то бойлер просто не может быть без воды.

Вопрос: Скажите, водонагреватель сначала израсходует нагретый бак, а только потом наберёт новую воду для последующего нагрева или подмешивает регулярно по мере израсходования горячей воды? Температура на выходе при этом не меняется?

Ответ: Водогрей подключен к ХВС постоянно, и когда ты открываешь вентиль горячей воды на смесителе, то холодная вода под действием давления в водопроводе сразу начинает вытеснять горячую. Т.е. подмес, как вы выразились, происходит постоянно, по мере расходования горячей воды. Температура воды будет падать в зависимости от скорости разбора. Быстро не замерзнешь.

Ощущаться начнет, может с половины бака. Вместо кранов можно установить термосмеситель. Он тебе будет регулировать температуру воды как при центральном ГВС, так и при поступлении от бойлера. Сам не пробовал, но говорят занимательная штука — себя окупает полностью. Правда надо быть готовым к тому, что из-за воды, не соответствующей стандартам, под которые такой смеситель производится, он будет быстро зарастать всякой гадостью — придется его периодически чистить.

Вопрос: Водонагреватель Elektrolux EWH 80 SL. Стоит насосная станция, которая качает воду из колодца. Подсоединен электроводонагреватель накопительный горизонтальный. Соответственно верхний патрубок — вход холодной воды, нижний — выход горячей. Стоит давно, но видимо работает неправильно, т.к. заливная магистраль, когда вода нагревается, становится горячей. Я сделал вывод, что неисправен обратный клапан.

Вопрос в том, как правильно должно быть все подключено: магистраль холодной воды — обратный клапан — клапан сбороса давления — нагреватель — магистраль горячей воды. Так? Куда ставить манометр? И еще: если у меня залив холодной воды сверху, то как обратный клапан предотвратит от опустошения, при отключении воды? И еще вопрос не в тему, но тоже острый: как сделать слив воды в системе (во всей, а не только нагревателя)? Надо ли как-то ее продувать? И что такое магниевый анод и что с ним надобно делать, за что он отвечает?

Ответ: Подача холодной воды должна производится снизу. Горячая за счет давления выходит сверху через «гусак». Обратный клапан ставится на холодную воду. Анод служит для продления срока эксплуатации корпуса (бака) водонагревателя, его периодически необходимо менять на новый.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

⚡Почему течет с клапана бойлера?✔️ santehservis.dp.ua

Добрый день уважаемые читатели!!! Хочу пролить свет на часто задаваемый вопрос, почему течет с клапана водонагревателя?

Что такое клапан сброса давления или как его еще называют обратный клапан или предохранительный клапан. Данная деталь – неотъемлемая часть водонагревателя и всегда идет в комплекте с ним!!! Монтаж клапана при установке водонагревателя – обязателен!!!

Итак, почему с клапана капает вода?

Клапан сброса давления устанавливается на патрубок холодной воды, расположенный в правой части водонагревателя!!!  И предназначен для сброса излишнего давления, с водонагревателя, которое образуется при нагреве воды в бойлере !!!

Рис 1.



Водонагреватели накопительного типа для бытовых нужд имеют объёмы от 5 до 200 л и все, поголовно, комплектуются этим клапаном. При нагреве воды в бойлере образовывается излишнее давление, данное условие известно еще из курса физики за 7 класс. И дабы бойлер не «разорвало» или же не выдавило фланцевое соединение, устанавливают клапан сброса давления! И при завышенном давлении внутри водонагревателя он срабатывает на сброс! При монтаже водонагревателей, зачастую ставят силиконовую (дренажную) трубочку и перенаправляют сброс прямо в канализацию (см. рис 2,3) при том условии если есть такая возможность. В худшем случае дренаж направляют в любую емкость.

      Рис 2

                                                                                    Рис 3

И на основании выше сказанного, делаем вывод!!! Когда с клапана капает вода – хорошо!!! Значит клапан работает и полностью выполняет заданную функцию!!! Плохо когда с клапана не капает вода – чревато выходом из строя водонагревателя и потопом для себя и соседей!!!

Но, если с клапана течёт сразу при подаче холодной воды в бойлер, то у вас в системе водопровода очень высокое давление — более 6 атм.!!! Срочно установите редуктор давления!!! И желательно ставить редуктор мембранного типа, а не поршневого. У них дольше срок службы и они держат динамическое и статическое давление. Поршневые — только динамическое.
Редуктор давления значительно сократит расход воды!!! Спасёт ваш бойлер от излишнего давления и от гидроударов!!! Тем самым значительно продлевает срок службы бойлера и любой другой сантехники! Также соответственно редуктор сокращает к минимуму сбрасывание воды с защитного клапана!

Ну а чтобы полностью избавиться от проблемы сбрасывания воды с защитного клапана, то нужно устанавливать расширительный бачок. Но для него соответственно нужно место.

Почему течёт с клапана бойлера и другие основные вопросы по водонагревателям смотрите также видео:


Установка водонагревателя

Вы уже приобрели водонагреватель и если вопрос его установки остается открытым, то эта статья для Вас. Опираясь на нее Вы сможете самостоятельно установить водонагреватель, либо проконтролировать работу монтажников, занимающихся установкой.

В первую очередь считаю нужным сообщить, что установка накопительного водонагревателя должна осуществляться квалифицированным специалистом в соответствии с действующими правилами и санитарно-гигиеническими нормами. Если Вы не уверены в возможности самостоятельно установить нагревательный прибор, то рекомендуем Вам воспользоваться услугами специалиста.

1. Принцип работы и основные элементы

Данный прибор разработан для установки внутри зданий, в бытовых и хозяйственных помещениях и предназначен для нагрева воды ниже точки кипения, с возможностью пользования горячей водой в нескольких точках (ванна, кухня, туалет) и дальнейшего поддержания заданной температуры в автоматическом режиме.

Время нагрева воды зависит от объема водонагревателя и мощности нагревательного элемента.

Основными элементами водонагревателя являются:

-Внутренний бак.

-Теплоизоляция, обеспечивающая минимальные потери тепла даже при отключенном водонагревателе.

-Нагревательный элемент.

-Регулятор температуры, позволяющий задать желаемую температуру нагрева воды.

-Термостат, отслеживающий заданную температуру с помощью управления включением-выключением нагревательного элемента.

-Предохранительный клапан, который устанавливается на входе в водонагреватель и выполняет функции предотвращения возврата воды в магистраль водоснабжения и защиты внутреннего бака от избыточного давления.

-Магниевый анод, обеспечивающий дополнительную защиту внутреннего бака от коррозии.

2. Крепление водонагревателя к стене

Установка водонагревателя производится на капитальной стене, с помощью кронштейнов и крюков (не всегда входят в комплект поставки). Рекомендуется использовать крюки с диаметром не менее 12 мм.

В зависимости от выбранной модели, Вам понадобится 2 или 4 таких крюка.

Подготовленное крепление должно выдерживать троекратный вес наполненного водой водонагревателя.

Важно!

Недопустима установка вертикальных моделей — горизонтально, а горизонтальных моделей — вертикально.

-Для сокращения теплопотерь, прибор следует установить на минимальном расстоянии от водоразборного узла (то место, где будет использоваться вода из водонагревателя).

-Для проведения технического обслуживания необходимо обеспечить вокруг прибора свободное пространство не менее 50 см, а от потолка — 10 см.

-Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейна водонагревателя.

-После установки обязательно проверьте надежность крепления.

-Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей в системе горячего водоснабжения, рекомендуется производить монтаж водонагревателя в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и не размещать под водонагревателем предметы, подверженные воздействию воды.

3. Подключение водонагревателя

Установка предохранительного клапана, входящего в комплект поставки, является обязательным требованием.

Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в бак, а также блокировать сливное отверстие предохранительного клапана.

Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных соединений.

3.1. Стандартное подсоединение

При стандартном подсоединении водонагреватель работает под давлением, определяемым давлением в магистрали.

Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды водонагревателя. Предохранительный клапан рекомендуется заворачивать не более чем на 3−4 оборота, обеспечив герметичность лентой ФУМ, льном или другим водоизолирующим материалом.

Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью гибкого шланга. При необходимости установите запорный кран.

Подсоедините к выходу горячей воды водонагревателя трубу или шланг для отвода горячей воды к месту водоразбора.

Для удобства обслуживания водонагревателя рекомендуется установить сливной вентиль-тройник между входом водонагревателя и предохранительным клапаном. Данный тройник поможет сливать воду из водонагревателя, не выкручивая предохранительный клапан.

Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить второй тройник, снабженный запорным краном.

3.2 Работа предохранительного клапана

В режиме нагрева из дренажного отверстия предохранительного клапана может капать вода. Для отвода этой воды применяется дренажный шланг, который должен быть проложен с уклоном вниз. Температура в зоне прокладки дренажного шланга не должна опускаться ниже 0 ̊

Если давление воды в водопроводе близко к давлению срабатывания предохранительного клапана, то перед предохранительным клапаном следует установить понижающий редуктор. Во избежание засорения водоразборной арматуры или душевой насадки из труб должны быть удалены посторонние частицы и грязь.

Для некоторых моделей в силу особенности конструкции монтаж гидравлических соединений, включая монтаж предохранительного клапана, возможно производить только со снятой пластиковой крышкой водонагревателя.

После монтажа гидравлических соединений данную крышку следует установить обратно на место, зафиксировав штатными винтами.

Кроме того, рекомендуется подсоединить шланг для слива воды. Этот шланг позволит направлять сливаемую из водонагревателя воду в канализацию или другое выбранное Вами место.

Важно!

Подсоединяйте патрубки водонагревателя только к трубам и фитингам, рассчитанным на температуру,

превышающую 80 ̊С при максимальном рабочем давлении. Не рекомендуется использовать материалы, не рассчитанные на высокие температуры.

4. ВКЛЮЧЕНИЕ И РАБОТА

Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для этого откройте кран горячей воды на смесителе, потом кран подачи водопроводной воды в водонагреватель.

Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие протечек.

После заполнения бака водонагревателя водой и проверки герметичности системы — включите влагозащищенную электрическую вилку водонагревателя в розетку.

Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения используйте кабель соответствующего типа. Проденьте кабель электропитания в соответствующее отверстие, находящиеся в крышке прибора и присоедините к клеммной колодке. Затем каждый провод должен быть зафиксирован соответствующим винтом.

Водонагреватель должен быть заземлен.

Закрепите кабель электропитания с помощью кабельных зажимов.

Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам водонагревателя, указанным на идентификационной табличке. Применяйте кабель с соответствующим сечением жил.

Применение тройников, удлинителей и переходников не допускается. Не присоединяйте кабель заземления прибора к водопроводным и газовым трубам.

Установка водонагревателя обычно не вызывает затруднений, так что независимо от того, будете ли Вы самостоятельно производить монтаж или это сделает мастер, техника будет обеспечивать Ваш дом горячей водой без проблем.

Функция T&P клапана на водонагревателе

Сбоку или сверху резервуара водонагревателя есть клапан, соединенный с металлической или пластиковой сливной трубкой, направленной вниз. Клапан называется клапаном T&P или клапаном TPR для сброса температуры и давления.

Если все идет хорошо, клапан TPR никогда не используется намеренно, кроме как во время тестирования. Но в случае аварии или неисправности этот клапан имеет решающее значение. Это потенциально может предотвратить взрыв водонагревателя.Понимание того, как работает клапан T&P, поможет вам поддерживать водонагреватель в идеальном состоянии и предотвратить возможное повреждение вашего дома.

Как работает предохранительный клапан T&P

В соответствии со всеми сантехническими правилами, клапан T&P сбрасывает избыточную температуру и давление в водонагревателе, если любой из них достигает критической точки. Водонагреватель — это замкнутая система, и тепловое расширение — неизбежный факт как нормальной, так и ненормальной работы водонагревателя.

В стандартном водонагревателе вода нагревается газовой горелкой или электрическими элементами.Когда вода достигает температуры от 120 до 140 градусов по Фаренгейту, и вода, и металлический резервуар водонагревателя расширяются.

Некоторое расширение — это нормально, но слишком большое расширение небезопасно. Когда температура достигает 210 градусов или давление достигает 150 фунтов на квадратный дюйм, правильно работающий T&P клапан открывается и выпускает горячую воду и пар через выпускную трубку.

Как устанавливается клапан T&P

Когда вы покупаете водонагреватель, клапан T&P обычно предварительно установлен.Входной патрубок с резьбой приварен к боковой стенке бака. Этот впускной патрубок нельзя снимать или заменять. Клапан T&P навинчивается на это входное отверстие по часовой стрелке.

Хотя эти элементы уже установлены, выпускная трубка, идущая вниз вдоль бака, предварительно не установлена. Установить или заменить сливную трубку легко и быстро, и нет необходимости отключать питание или сливать воду из водонагревателя.

Как установить или заменить напорную трубку клапана T&P

  1. Для установки выпускной трубки оберните полоску тефлоновой ленты по часовой стрелке вокруг резьбового конца выпускной трубки из ПВХ.
  2. Сначала вручную прикрутите напорную трубку к T&P клапану.
  3. Затем полностью затяните трубку гаечным ключом. Будьте осторожны, чтобы не сорвать и не сломать T&P клапан или выпускную трубку, слишком сильно затягивая их.
  4. Выпускная трубка должна указывать прямо вниз и заканчиваться на несколько дюймов над полом.

Рекомендуется разместить под водонагревателем поддон для водонагревателя для сбора медленных капель или для улавливания аварийных утечек воды.

Предупреждение

Поскольку клапан T&P используется редко, отложения минералов со временем могут привести к его затвердеванию. Это серьезная угроза безопасности, потому что в случае скачка температуры или давления клапан T&P может не открыться должным образом, и водонагреватель может взорваться.

Проверьте клапан, чтобы предотвратить проблемы

Прежде чем начать, убедитесь, что вы знаете, где находится запорный клапан вашего бака. Обычно он расположен на подаче холодной воды, на правом входе в верхней части резервуара.

Производители водонагревателей рекомендуют регулярно проверять T&P вентиль:

  1. Убедитесь, что выпускная трубка надежно закреплена. Носите обувь с закрытым носком, чтобы не обжечься.
  2. Поставьте ведро под сливную трубку.
  3. На короткое время потяните назад металлический рычаг клапана T&P, чтобы небольшое количество воды (около четверти стакана) вылилось в ведро.
  4. Отпустите уровень и дайте ему вернуться в исходное положение.Если рычаг не возвращается на место, клапан неисправен и его необходимо заменить.

Как отремонтировать клапаны T&P

На самом деле есть только две проблемы, которые вам, возможно, придется решить с клапаном T&P: клапан, который протекает из-за постоянного капания, или клапан, который заедает и не открывается и не закрывается должным образом.

Устранение утечки в ТиП клапане

Если клапан T&P протекает, это может быть связано с неправильной посадкой клапана в резьбовом отверстии резервуара.Это особенно вероятно, если утечка происходит сразу после замены старого клапана. Это можно исправить, отключив водонагреватель и дав ему полностью остыть, а затем сняв клапан и снова вставив его в отверстие бака.

Если клапан протекает из-за грязи или отложений, застрявших в выпускном отверстии, снова потяните рычаг с металлической пружиной назад и слейте воду в ведро. После того, как рычаг снова защелкнется, если вода не остановится полностью, закройте газовый клапан в положение выключения и отключите воду, чтобы заменить клапан.

Предупреждение

Водонагреватель, который периодически выпускает горячую воду и пар из клапана T&P, может быть настроен на слишком высокую температуру воды. Убедитесь, что температура воды находится в нормальном рекомендуемом диапазоне — около 120 градусов по Фаренгейту или не выше, чем около 150 градусов по Фаренгейту.

Исправить залипающий клапан T&P

Клапаны T&P также могут застрять в нижнем (закрытом) или полностью выдвинутом (открытом) положении. Любое из этих состояний представляет собой потенциально серьезную проблему.

Когда он застревает вниз, клапан не может обеспечить сброс, если система достигает максимального давления; в результате бак водонагревателя может разорваться. Когда он застрял в полностью выдвинутом положении, клапан T&P будет постоянно пропускать воду через сливную трубку, потенциально затопляя дом.

Иногда липкость клапана можно исправить, просто открыв и закрыв рычаг несколько раз. Покачивайте клапан T&P, осторожно потянув рычаг на себя.Подобно покачиванию ручки унитаза, этого действия может быть достаточно, чтобы открепить клапан. Если это не устранило проблему, замените клапан.

Соображения безопасности

В большинстве случаев клапан T&P прослужит столько же, сколько и сам водонагреватель, и исправить это несложно, если вы проведете ежегодное тестирование для раннего выявления проблем.

Тем не менее, при работе с водонагревателем необходимо соблюдать осторожность, потому что термостатический клапан может выйти из строя, если водонагреватель превысит максимальное давление или температуру.Если вы подозреваете, что проблема связана с давлением в баке водонагревателя, наймите лицензированного сантехника для проверки водонагревателя.

Что такое предохранительный клапан давления на вашем водонагревателе?

Вы когда-нибудь задумывались, для чего нужен этот рычаг в верхней части вашего водонагревателя? Этот маленький рычаг, известный как предохранительный клапан температуры, защищает водонагреватель от серьезной опасности. Так как же работает предохранительный клапан температуры и как правильно его обслуживать?

Что такое предохранительный клапан температуры?

Клапан сброса температурного давления — это клапан, расположенный где-то в верхней части водонагревателя.Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана прямо вниз к нижней части водонагревателя.

Назначение предохранительного клапана температуры — выпускать воду и, в свою очередь, понижать давление внутри резервуара в случае, если температура или давление в вашем водонагревателе становятся слишком высокими. Без клапана сброса температурного давления ваш водонагреватель может взорваться, если температура или давление станут выше, чем рассчитан резервуар.

Как вы можете поддерживать свой температурный предохранительный клапан?

Поскольку клапан сброса температурного давления играет такую ​​важную роль для вашего водонагревателя, важно убедиться, что он работает должным образом. Это можно сделать двумя основными способами:

  • 1. Проверьте на утечку воды. Если вы заметили утечку воды из клапана сброса температурного давления или присоединенной к нему выпускной трубы, вероятно, клапан работает неправильно и, возможно, его необходимо заменить.Обязательно свяжитесь с таким подрядчиком, как Cabrillo, для проверки и ремонта клапана.
  • 2. Ежегодно проверяйте клапан. Раз в год поднимайте рычаг на предохранительном клапане температуры и убедитесь, что вода выходит из выпускной трубы. Помните, что вода в резервуаре горячая, поэтому вы должны очистить место вокруг нее и дать воде безопасно стечь. Если вода выходит из трубы, ваш клапан исправен, и вы можете проверить его снова в следующем году.

Если у вас есть какие-либо вопросы о клапане сброса температурного давления или если вы хотите, чтобы водонагреватель был отремонтирован или установлен в вашем доме, обратитесь в Cabrillo, вашу компанию по сантехнике, отоплению и охлаждению в Сан-Франциско.Мы обслуживаем район Сан-Франциско и близлежащие города, такие как Лос-Альтос, Оринда, Морага и Менло-Парк.

Как заменить клапан сброса давления водонагревателя

Этот клапан, часто называемый клапаном TPR, предотвращает создание в резервуаре избыточного давления.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Он действует как перелив для бака и служит очень важной цели в случае неисправности термостата.Если предохранительный клапан протекает без причины, это может помешать достаточному нагреву воды. Вот как проверить и заменить предохранительный клапан.

Проверка клапана сброса давления

Существует простой тест, чтобы определить, правильно ли работает клапан TPR. Сначала возьмитесь за переливную трубу, ведущую от клапана, чтобы определить, горячая ли линия. Рядом с клапаном должно быть тепло, но линия должна быть горячей только в том случае, если клапан неисправен.

Если клапан проходит это первоначальное испытание, поднимите испытательный рычаг наверху. Это открывает TPR и должно позволить воде течь. Линия перелива должна немедленно начать нагреваться, и вы услышите звук протекающей по ней воды.

Если клапан не поднимается вверх с небольшим давлением, или он поднимается, но нет соответствующего тепла или проточной воды, то TPR неисправен. Этот тест следует проводить перед регулярным обслуживанием или не реже одного раза в год.

Подготовка водонагревателя к ремонту

Перед выполнением любых работ с водонагревателем всегда следует выключать автоматический выключатель или устанавливать газовый регулирующий клапан в положение ПИЛОТ.Если оставить электроэнергию или газ включенными, когда бак частично опорожнен, это может привести к серьезным повреждениям или травмам.

Закройте впускной клапан холодной воды. Откройте кран с горячей водой, ближайший к резервуару, и дайте стечь давлению в резервуаре. Модели с TPR, расположенным сбоку, необходимо сливать до тех пор, пока уровень воды в баке не станет ниже клапана.

Хорошее практическое правило — подсоединить садовый шланг к сливному отверстию и полностью слить воду из водонагревателя, пока он выключен.

Снятие клапана сброса давления

Вам необходимо отсоединить линию перелива, ведущую от клапана TPR. Обычно это означает разрезание трубы, но на некоторых установках будет установлена ​​специальная муфта, позволяющая легко отсоединить. Будьте готовы к временной утечке из трубы, когда она будет разрезана, и протрите воду тряпкой или губкой.

Отвинтите переливную трубу от клапана TPR с помощью большого разводного ключа. Доступны клапаны TPR нескольких типов, включая универсальные клапаны сброса давления.

Важно выбрать заменяющий клапан с таким же номиналом в БТЕ и размером трубы. Отнесите старый клапан в строительный магазин и купите новый клапан, который ему подходит.

Замена клапана TPR

Оберните резьбу нового клапана TPR водопроводной лентой или обильно нанесите герметик для стыков. Вверните клапан в резервуар, пока он не будет плотно затянут вручную, а затем с помощью гаечного ключа затяните его до тех пор, пока выходное отверстие не будет обращено к сливной трубе перелива.

Подсоедините сливную трубку.Если труба из ХПВХ, вы можете соединить отрезанные части с помощью муфты и соответствующего типа цемента. Дайте цементу высохнуть не менее одного часа.

Для металлических труб доступны компрессионные муфты для соединения с прямыми кромками, или вы можете преобразовать металлические трубы в ХПВХ.

Связано: Различия между CPVC и PVC

Выключите кран горячей воды, который вы открыли ранее. Включите впускной клапан холодной воды и дайте бачку наполниться. Убедитесь в отсутствии протечек.Снова откройте кран горячей воды и дайте ему поработать, пока весь воздух не выйдет из резервуара и линии.

Восстановите питание или установите газовый регулирующий клапан в положение нормальной работы. Установите термостат на желаемую температуру. Дайте воде нагреться в течение одного часа, а затем повторите проверку клапана TPR.

Как открыть предохранительный клапан водяного нагревателя —

Открыть предохранительный клапан водонагревателя довольно просто.

Вы задавались вопросом, как открыть предохранительный клапан водонагревателя? Для большинства домовладельцев возня с баком водонагревателя может показаться немного нервным занятием.Однако открыть предохранительный клапан довольно просто. Самая сложная часть этой задачи — найти напорный клапан водонагревателя на вашей конкретной модели. Прочтите, чтобы узнать, как найти клапан давления воды и как его открыть.

Как найти клапан сброса давления водонагревателя

Также известный как клапан сброса температуры / давления или клапан TPR, он расположен вокруг верхней части вашего водонагревателя. Обычно он имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана до основания водонагревателя.Если вы не знаете, где разместить клапан, обратитесь к руководству пользователя или обратитесь к профессиональному сантехнику из B&D. Клапан предназначен для выпуска воды, тем самым снижая давление в резервуаре для воды. Без предохранительного клапана водонагревателя давление внутри резервуара для воды может стать выше, чем он должен выдерживать. Это могло привести к взрыву. Ежегодная проверка клапана является важной задачей для поддержания безопасности и работоспособности вашего водонагревателя.

Как открыть предохранительный клапан горячей воды

Всегда обращайтесь к своему руководству или проконсультируйтесь со специалистом, прежде чем приступить к устранению неисправностей в резервуаре для воды.Для наиболее распространенных устройств откройте сброс давления воды, подняв клапан до тех пор, пока прикрепленный латунный шток не поднимется. Как только вы это сделаете, горячая вода хлынет из трубы у дна резервуара для воды. Затем нажмите рычаг полностью вниз, чтобы закрыть клапан и остановить вытекание воды.

Почему нужно открывать предохранительный клапан горячей воды?

Существует несколько причин, по которым вам может потребоваться открыть предохранительный клапан на резервуаре для воды. К ним относятся:

  • Проверка водонагревателя на утечки
  • Обеспечение правильной работы клапана
  • Сброс избыточного давления в резервуаре для воды

Если вы обнаружите, что клапан не работает должным образом, или вы думаете, что это может быть утечка, то пора обратиться к профессиональным сантехникам в B&D Plumbing.Мы выясним ваши проблемы и поможем с ремонтом!

Свяжитесь с B&D сегодня!

Решаете любые проблемы с водопроводом, требующие вмешательства профессионала? Вы испытываете непреодолимую проблему с водопроводом, которая не может ждать? Сообщите об этом компании B&D Plumbing. B&D Plumbing Inc. обслуживает большие города Вашингтона, округ Колумбия, включая Мэриленд и Северную Вирджинию. Свяжитесь с нами по телефону (301) 595-1141 или подпишитесь на нас в социальных сетях, включая Facebook, Twitter, LinkedIn и Pinterest.Как небольшой семейный бизнес, мы понимаем, насколько важен ваш дом, и предлагаем исключительный сервис, который ему подходит!

Связанные

Эта запись была опубликована в пятницу, 1 мая 2020 г., по адресу. И комментарии и запросы в настоящий момент закрыты.

Неисправен ли предохранительный клапан вашего водонагревателя?

Ваш водонагреватель делает жизнь удобной.Горячие ванны и душ, теплая вода для посуды и стирка белья — все это для многих стало частью повседневной жизни. Однако неисправная система горячего водоснабжения — это не только разочарование, но и опасность, когда речь идет о резервуарах с высоким давлением. При поиске и устранении неисправностей водонагревателя вы можете обнаружить, что проблема связана с предохранительным клапаном водонагревателя. К счастью, это довольно распространенная проблема, и ее, как правило, довольно легко определить, если вы знаете правильные признаки, на которые нужно следить.

Что делает этот клапан

Как следует из названия, эта деталь помогает снизить давление в резервуаре для воды, когда это необходимо. Когда вода охлаждается и нагревается, она сжимается и расширяется снова и снова, временами оказывая большое давление на внутреннюю часть резервуара с горячей водой. В большинстве водонагревателей лишняя вода будет возвращаться обратно в водоприемник холодной воды и обратно в систему водоснабжения дома. Однако в домах с обратными клапанами или односторонними клапанами и регуляторами давления это невозможно, то есть вода остается в баке, а давление продолжает расти.Клапан сброса давления позволяет при необходимости вытечь небольшую часть этой воды, чтобы поддерживать давление внутри бака на безопасном уровне.

Расположение клапана

Прежде чем вы сможете проверить свой клапан на наличие повреждений, вы должны его найти. Рассматриваемый клапан представляет собой небольшую трубу, идущую от бака вниз.

Признаки неисправности клапана давления

Поскольку это довольно простая и понятная деталь, проблемы с предохранительным клапаном обычно легко обнаружить.Есть пять явных признаков, на которые следует обратить внимание, если у вас возникли проблемы с водонагревателем:

  1. Затопление : Вода никогда не должна выходить из клапана. Если это произойдет, немедленно отключите подачу воды и обратитесь к своему сантехнику для надлежащей оценки и устранения неисправности.
  2. Чрезмерный шум : Если ваш водонагреватель дребезжит или издает пронзительный свист, скорее всего, это звук пара, пытающегося выйти из резервуара, что является признаком слишком сильного давления на внутренние стенки.Это означает, что предохранительный клапан не выполняет свою работу и может нуждаться в замене.
  3. Мусор в воде : Если вы обнаружите, что слишком много мусора или дребезжание продолжается после того, как вы выключили воду и попытались очистить клапан, возможно, вы столкнулись со значительной коррозией. Деталь, возможно, потребуется заменить, и следует вызвать сантехника для полной оценки вашего бака.
  4. Утечка : Клапан давления должен протекать при выполнении своей работы, но при этом не должно происходить утечки значительного количества воды и не должно происходить часто.Если кажется, что клапан не перестает протекать, вы, вероятно, имеете дело с проблемой. Это может означать, что ваш водонагреватель очень часто перегревается или что ваш клапан просто не держит давление так, как должно.
  5. Разорванный резервуар : Вода не должна вытекать из самого резервуара. Если вы обнаружили, что вода течет из швов водонагревателя, возможно, вы имеете дело с разрывом бака. Это происходит после того, как повышение давления оставалось без лечения в течение длительного времени, и является прямым признаком того, что клапан не может должным образом отводить избыток воды.

Если вы столкнулись с какой-либо из этих проблем, то да, скорее всего, ваш предохранительный клапан неисправен. К счастью, исправить это несложно, особенно если на вашей стороне группа знающих профессионалов.

Однако на этом работа не заканчивается. Чтобы убедиться, что ваш водонагреватель по-прежнему находится в хорошем рабочем состоянии и готов справиться с ежедневными потребностями в горячей воде, свяжитесь с Whipple Service Champions. Запланируйте встречу, чтобы проверить и заменить ваш клапан, и быстро верните ваш водонагреватель в нормальное состояние.

Как заменить предохранительный клапан температуры и давления водонагревателя

Водонагреватели резервуарного типа имеют очень важное предохранительное устройство, называемое предохранительным клапаном температуры и давления (T&P). Этот клапан предназначен для сброса давления в водонагревателе в случае, если давление достигает опасного уровня.

Проверка и обслуживание этого клапана — важная задача по техническому обслуживанию, которую домовладелец может легко выполнить. Эта статья покажет вам, как проверить ваш клапан T&P и заменить его, если клапан неисправен.Регулярное техническое обслуживание водонагревателя не только продлит срок его службы, но и предотвратит возникновение небезопасных ситуаций.

Роль клапана температуры и давления

Предохранительный клапан температуры и давления (T&P) следует проверять не реже одного раза в год. Этот клапан является предохранительным устройством, предотвращающим взрыв водонагревателя. Большинство из них предназначены для активации, если температура воды в вашем резервуаре превышает 210 ° по Фаренгейту или давление в вашем резервуаре превышает 150 фунтов на квадратный дюйм.

Когда ваш водонагреватель работает нормально, клапан T&P (и окружающая среда) должны быть сухими. Если вы заметили воду вокруг клапана T&P, клапан выполняет свою роль предохранительного устройства. Но имейте в виду, что важно определить причину срабатывания клапана T&P.

Причин слива воды может быть несколько, но независимо от причины это явный признак ненормального состояния, и на него следует немедленно обратиться по адресу : .

Возможные причины:

  • Тепловое расширение (при нагревании вода расширяется)
  • Высокое давление в системе
  • Высокий сброс температуры
  • Датчик температуры установлен слишком высоко
  • Или что-то еще в водонагревателе, которое вызывает повышение температуры превышение безопасного предела

Другой причиной утечки из клапана T&P может быть высокое давление воды в муниципальной системе или какой-либо предохранитель обратного потока вокруг счетчика воды или основная запорная арматура.Если вы снимаете клапан T&P и не видите признаков коррозии внутри клапана, возможно, это ваша проблема. Вам понадобится лицензированный сантехник, чтобы диагностировать и решать эти более серьезные проблемы.

Подготовка к испытанию клапана T&P

Перед проверкой клапана T&P мы настоятельно рекомендуем следующее:

  • Узнайте, где находится запорный клапан для входящей воды в водонагреватель.
  • Знайте, где находится отсечка подачи топлива (газовая или электрическая).
  • Проведите тест в обычное рабочее время. Если у вас возникла проблема и вам нужно вызвать сантехника, это обойдется дешевле и будет проще организовать посещение.
  • Если ваш клапан T&P не проверялся годами, будьте готовы. Он может застрять в открытом или закрытом положении. Если это произойдет, отключите подачу воды и замените клапан T&P. Рекомендуем вызвать сантехника.

Скорая помощь

Звоните сейчас!

Как проверить предохранительный клапан температуры и давления

Клапан T&P следует проверять не реже одного раза в год.Однако важно отметить, что срок службы клапана T&P обычно составляет всего 3 года. Даже если визуально клапан выглядит в хорошем рабочем состоянии, большинство производителей рекомендуют снимать и проверять его как минимум каждые несколько лет.

Клапаны T&P имеют тенденцию к образованию коррозии, которая в конечном итоге может помешать им выполнять свои функции безопасности. Хотя вы можете заменить клапан сброса температуры и давления самостоятельно, мы настоятельно рекомендуем нанять квалифицированного сантехника.

Испытание клапана T&P: пошаговое руководство

Поднимите контрольную ручку — Клапан T&P имеет небольшую контрольную рукоятку на клапане. При подъеме клапан открывается и позволяет воде течь через сливную трубку (также называемую переливной трубой). Перед открытием клапана обязательно очистите место вокруг сливного отверстия в полу.

  • Если контрольная ручка не открывается относительно легко, клапан T&P, скорее всего, неисправен и его необходимо заменить.
  • Если контрольная ручка поднимается, но не открывает клапан T&P, чтобы позволить воде течь, клапан неисправен и требует замены.

Промойте клапан T&P — Предполагая, что ваш клапан T&P исправен, дайте воде течь через клапан в течение нескольких секунд, пока она не станет чистой.

Закройте клапан T&P. — Когда вода, текущая через сливную трубку, станет чистой, вы можете закрыть клапан, отпустив контрольную ручку.

  • Если клапан T&P продолжает работать, быстро поднимите контрольную ручку вверх и вниз. Это часто помогает переустановить клапан.
  • Если клапан T&P продолжает течь, его следует заменить.
Посмотрите видео

Как заменить клапан T&P

Если вам удобно заниматься подобными проектами, замена клапана T&P — это абсолютно то, что вы можете сделать самостоятельно. Однако мы рекомендуем нанять профессионального сантехника, если вы не любитель дома. Клапан T&P является важным предохранительным устройством, и очень важно, чтобы он был установлен правильно.

Рекомендуется полностью слить воду из резервуара при замене клапана T&P, чтобы можно было промыть резервуар от осадка, хотя в настоящее время этого делать не обязательно.В приведенных ниже инструкциях описывается, как заменить клапан без полного слива воды из резервуара .

Вам необходимо приобрести новый клапан T&P. Этот изготовлен Rheem


Замена клапана T&P: шаг за шагом

Отключите питание — Перед работой с водонагревателем выключите автоматический выключатель (электрическая модель) или включите газ регулирующий клапан на пилот настройки. НИКОГДА не работайте с водонагревателем, который не был выключен.

Подсоедините садовый шланг — Подсоедините садовый шланг к сливному клапану, расположенному в нижней части водонагревателя. Другой конец шланга протяните к сливу в полу, раковине или снаружи. Пока не открывайте сливной кран.

Отключение подачи воды — Закройте запорный клапан на линии подачи холодной воды, чтобы вода не попадала в водонагреватель. Откройте кран с горячей водой, чтобы сбросить давление в баке (затем закройте кран).

Откройте сливной клапан. — Откройте сливной клапан и дайте воде вытечь через садовый шланг.Если в вашем резервуаре накопилось слишком много осадка, он может не стекать. Прочтите эту статью, чтобы прочистить сливной клапан.

Слейте воду — Если ваш клапан T&P установлен на верхней части водонагревателя, вам потребуется слить около 1 галлона воды. Если клапан установлен сбоку, уровень воды должен быть ниже клапана T&P, примерно 10 галлонов воды. Будьте осторожны, вода будет горячей!

Снимите сливную трубку — Прежде чем вы сможете снять неисправный клапан T&P, вам необходимо снять сливную трубку с клапана.В некоторых случаях вам нужно будет разрезать медную трубу с помощью резака для медных труб, иногда вы можете просто открутить трубку. Это зависит от того, как был установлен ваш водонагреватель.

Удаление неисправного клапана T&P. — Используя гаечный ключ, открутите неисправный клапан T&P и снимите его с водонагревателя.

Установите новый клапан T&P — Оберните новый клапан T&P тефлоновой лентой. Сделайте не менее 6 витков вокруг клапана в том направлении, в котором клапан будет ввинчиваться обратно в нагреватель.Вставьте новый клапан в водонагреватель и дважды проверьте, закрыта ли контрольная ручка. Используйте гаечный ключ, чтобы закрепить клапан на месте.

Подсоедините сливную трубку — Подсоедините сливную трубку к клапану T&P. Если у вас есть медная водосточная труба, эта статья покажет вам, что делать.

Откройте кран с горячей водой — Оставьте кран открытым до тех пор, пока не будет течь ровная струя воды.

Откройте запорный вентиль. — Откройте запорный вентиль на входе холодной воды, чтобы дать возможность водонагревателю заполниться.

Откройте клапан T&P — Поднимите контрольную ручку на клапане T&P, чтобы открыть клапан, пока устойчивый поток воды не потечет через сливную трубку. Затем проверьте кран с горячей водой и выключите его, как только вода станет устойчивой.

Включение питания — Теперь вы можете снова включить электрический водонагреватель с помощью автоматического выключателя. Если у вас есть газовый обогреватель, вы можете снова включить газ с помощью газового клапана.

Проверка на утечки — Убедитесь, что ваш клапан T&P герметичен и нет утечек.

Посмотрите видео

Почините водопровод в аварийной ситуации сегодня!

Что такое терморегулирующий или предохранительный клапан давления?

Мы стремимся к технологическим достижениям наших блестящих моделей Sub-Zeros и Viking, но когда вы в последний раз слышали, как кто-то восторженно отзывается о современных функциях их нового водонагревателя. Водонагреватели часто воспринимаются как должное, и они не обладают «фактором шикарности», характерным для других бытовых приборов, но их характеристики по-своему привлекательны.

У них есть широкий спектр новых причудливых встроенных функций, но звездный биллинг относится к функции безопасности, которая защищает наши дома и семьи 24/7; предохранительный клапан температуры и давления или клапан TPR.

В этом блоге подробно рассматриваются клапаны TPR, в том числе, что такое клапаны TPR, для чего они нужны, как их проверять, а также пошаговые инструкции по их замене.

Что такое терморегулирующий клапан или клапан сброса давления?

Клапан TPR — это специальный предохранительный клапан, который отвечает за то, чтобы в резервуаре для горячей воды с предохранительным клапаном температуры и давления оставались заданные пределы температуры и давления.

Он расположен сверху или сбоку рядом с верхней частью водонагревателя. Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана прямо вниз к нижней части водонагревателя.

Для чего нужен клапан TPR?

Водонагреватели могут начать трястись, как и пар в вашей одежде, и выделяемая влажность превышает нормальную. Пар увеличивает давление внутри водонагревателя, что приводит к его нестабильности. Водонагреватели могут начать дрожать, как и ваша стиральная машина, когда она перегружена или разбалансирована.Здесь в игру вступает клапан TPR. Когда что-то идет не так, клапан автоматически открывается, чтобы сбросить избыточное давление через нагнетательную линию.

Если в вашем водонагревателе нет клапана TPR или если клапан TPR перестает работать должным образом, ваш водонагреватель может буквально взорваться и поставить под угрозу безопасность вашей семьи и дома.

Это маленькое устройство жизненно важно для общей безопасности вашего водонагревателя, вашего дома и вашей семьи, и его необходимо проверять, осматривать, обслуживать и / или заменять, чтобы предотвратить перегрев и чрезмерное давление.

Как проверить клапан TPR

Осмотр клапана TPR перед его заменой может сэкономить ваше время, деньги и сэкономить массу времени.

  • Возможно, предохранительный клапан водонагревателя установлен неправильно. Чтобы это выяснить, вам нужно будет открыть его несколько раз, чтобы сдуть воду. Вода смоет любой осадок или препятствия.
  • Перед тем, как это сделать, вам нужно охладить воду. Отключите питание резервуара для горячей воды.Для электрического бака для горячей воды вы можете отключить прерыватель. На газовом баке с горячей водой вам нужно повернуть газовый клапан в положение «Пилот» или «Выкл». Налейте горячую воду в раковину или ванну. Когда вода станет теплой и не опасной, можно остановиться.
  • Возьмите ведро, чтобы собрать воду из клапана. Когда вы сбрасываете давление, вы должны держать ведро под выпускным отверстием. Клапан не вращается; вместо этого вы поднимаете его, чтобы открыть. Откройте клапан на несколько секунд, а затем закройте его. Сделайте это несколько раз.
  • Снова включите электричество или газ и дайте воде нагреться. Проверьте, работает ли предохранительный клапан температуры и давления. Если он держится — отлично, а если нет, вам нужно заменить клапан.
  • Чтобы заменить клапан TPR, сначала купите новый клапан. Различные водонагреватели имеют разные номинальные значения давления и температуры клапана TPR. Стандартные значения: 150 фунтов на квадратный дюйм и 210 градусов для температуры. На клапане должна быть небольшая табличка, на которой будут указаны правильные значения, но вы возьмете с собой старый клапан TPR, чтобы убедиться, что цифры совпадают.Клапаны TPR доступны в большинстве магазинов бытовой техники и в магазинах товаров для дома Big Box и стоят от 18 до 40 долларов.
    Чтобы заменить клапан TPR, вам необходимо частично слить воду из резервуара для нагрева воды. Если это электрический водонагреватель, выключите прерыватель и поверните ручку в положение пилота, если это газ. Вода, выходящая непосредственно из вашего водонагревателя, будет очень горячей, поэтому запускайте кран для горячей воды в помещении, пока вода не станет чуть теплой.
  • Перекройте впускной клапан холодной воды и подсоедините повседневный садовый шланг к сливному клапану на дне бака.Это может привести к беспорядку, поэтому проведите шланг к сливу или к ближайшей ванне.
  • Уровень воды в водонагревателе должен быть ниже уровня вашего клапана TPR, и нет надежного способа определить, какой уровень воды в резервуаре. Хорошее практическое правило — сливать воду из бака за то же время, которое требуется для наполнения ванны. Если вы ослабите клапан TPR и непроизвольно промокнет, вам нужно слить еще немного.
  • Клапаны
  • TPR рассчитаны на то, чтобы выдерживать постоянное давление в течение необычайно долгого времени и надежно закреплены на месте.Чтобы его удалить, вам понадобится трубный ключ, терпение и большое количество смазки для локтей. Если к клапану TPR прикреплена выпускная трубка из ПВХ, снимите ее, прежде чем пытаться снять клапан. Трубку можно очистить и использовать повторно с новым клапаном TPR.
  • Снимите старый клапан TPR с помощью трубного ключа плавным, но энергичным движением. Резкие рывки или рывки под неправильным углом могут повредить ваш танк. На это может потребоваться время и терпение, но это сработает.
  • После снятия тщательно очистите от грязи, мусора и остатков налипания внутри и вокруг отверстия.Горячая вода и мыло должны помочь, но не бойтесь использовать что-нибудь посильнее, если это необходимо, чтобы получить чистую поверхность для хорошей подгонки. Ваш старый клапан TPR никому не нужен, поэтому выбросьте его в мусорный бак.
  • Прикрепите сантехников тефлоновой лентой или водопроводной смазкой к резьбе нового клапана TPR. Осторожно ввинтите новый клапан в отверстие и затяните его трубным ключом.
  • Установите на место выпускную трубку из ПВХ, которую вы сняли и тщательно очистили на шаге 5. Убедитесь, что выпускная трубка полностью высохла.Добавьте немного тефлоновой ленты или небольшое количество водопроводной смазки к выпускной трубке и прикрепите ее так, чтобы она была обращена вниз.
  • Отсоедините садовый шланг, который вы прикрепили к сливному клапану на шаге 3 выше. Включите воду снова, чтобы резервуар снова наполнился. После заполнения бака внимательно осмотрите только что установленный клапан TPR на предмет утечек и убедитесь, что он правильно установлен.
  • Снова включите прерыватель электрических водонагревателей и поверните ручку из положения «пилот в положение включения» для газа.Визуально проверьте, горит ли контрольная лампочка на газовых водонагревателях. После повторного нагрева воды повторно проверьте клапан TPR на предмет утечек.
.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
