Муфта на трубу без резьбы: Соединение стальных труб без сварки и резьбы: безрезьбовые и бессварочные способы

Содержание

Как соединить трубы без сварки и резьбы: хомуты для металлических изделий

Andrey

25931 0 8

Вопрос соединения труб без сварки всегда является актуальным, так как сварочный аппарат имеется далеко не у каждого домашнего мастера, да и не все умеют им пользоваться. В то же время ни один трубопровод не вечен, поэтому такая потребность может возникнуть на даче, в частном доме или в квартире в любой момент. Ниже я поделюсь с вами некоторыми секретами специалистов, которые позволяют выполнять подобные соединения без сварки.

Сборка трубопровода без сварки

Металлические

Прежде всего следует сказать, что все существующие трубы можно условно поделить на два вида:

  • металлические;
  • пластиковые.

Как правило, больше всего проблем возникает со стыковкой металлических труб, поэтому вначале рассмотрим способы именно их соединения.

Итак, существует несколько вариантов герметичной стыковки:

Варианты соединения металлических труб без сварки

Ниже подробней ознакомимся с каждым из этих вариантов.

Плашки для нарезания резьбы

При помощи резьбовой муфты

Чаще всего металлические трубы без сварки можно состыковать при помощи резьбового соединения. В этом случае, соответственно, требуется нарезка резьбы. Следует отметить, что это не такая сложная процедура, как многим может показаться на первый взгляд.

Для нарезки резьбы вам понадобится электрический резьбонарезатель или плашки для ручного выполнения этой операции. Так как цена электрического инструмента очень высокая, ниже я расскажу, как выполнить работу вручную:

  1. прежде всего, нужно очистить от краски поверхность, которая подлежит нарезке резьбы
    . Если на ней имеются наплывы металла, к примеру, оставшиеся после сварки, их надо сточить;
  2. далее нужно снять с торца наружную фаску при помощи напильника;
  3. затем на подготовленный конец детали надо надеть лерку (плашку) и сделать пол оборота. При этом необходимо следить, чтобы плашка наделась строго перпендикулярно оси;
  4. далее надо выполнить четверть оборота назад;
  5. по такому принципу нарезается резьба на необходимую длину. В процессе нарезки резцы нужно смазывать специальной жидкостью или любой другой смазкой;
  6. затем по такой же схеме выполняется нарезка резьбы на другой соединяемой детали трубопровода.

Для муфтового монтажа на одно трубе длина резьбы должна быть в несколько раз длинней, чем на другой, чтобы на нее можно было накрутить муфту с гайкой.

Схема резьбового монтажа при помощи муфты

После нарезки резьбы можно своими руками выполнить муфтовое соединение, которое выполняется следующим образом:

  1. на длинную резьбу накручивается гайка и затем муфта;
  2. на второй конец детали накручивается гайка;
  3. далее трубы соединяются, и с длиной резьбы сворачивается муфта, в результате чего она начинает накручиваться на вторую деталь с короткой резьбой. Данную процедуру нужно выполнять до тех пор, пока место стыка не окажется примерно посередине муфты;
  4. затем с двух сторон накручиваются гайки. Прежде чем их затянуть, между муфтами и гайками следует намотать паклю для гидроизоляции соединения.

Данное соединение получается надежным и долговечным. Однако, далеко не всегда имеется возможность нарезки резьбы. Если, к примеру, трубопровод расположен близко к стене, выполнить эту операция вряд ли удастся.

Поэтому далее я расскажу, как осуществить надежное соединение металлических труб без сварки и резьбы.

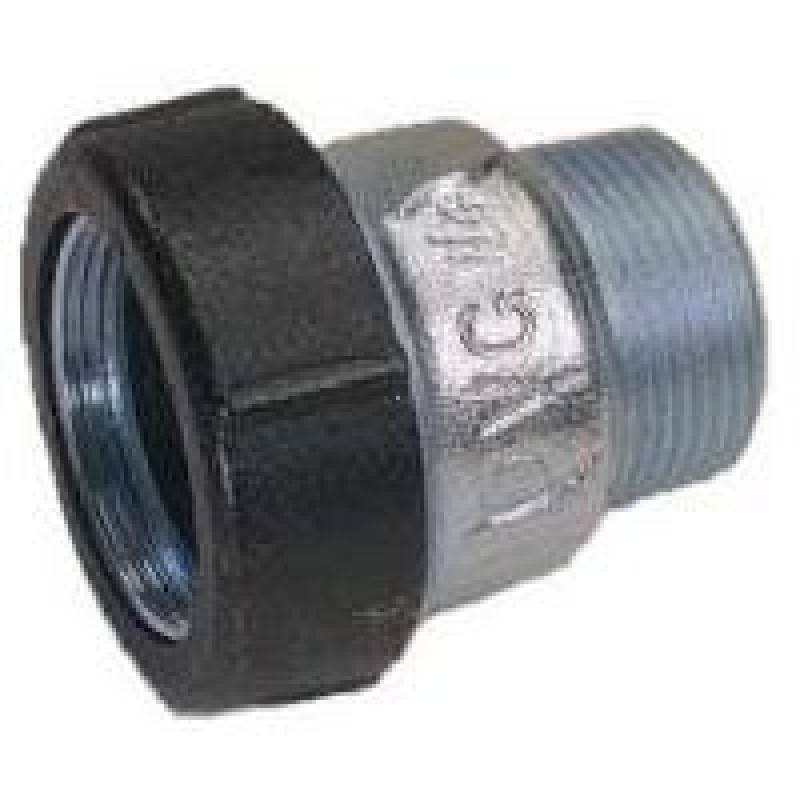

На фото – муфта Гебо

Соединение муфтой Гебо

Муфта Гебо («гебу» или «гебра») представляет собой специальный компрессионный фитинг. С его помощью можно выполнить соединение стальных труб без резьбы и сварки очень быстро, причем для этого не понадобятся какие-либо специальные инструменты.

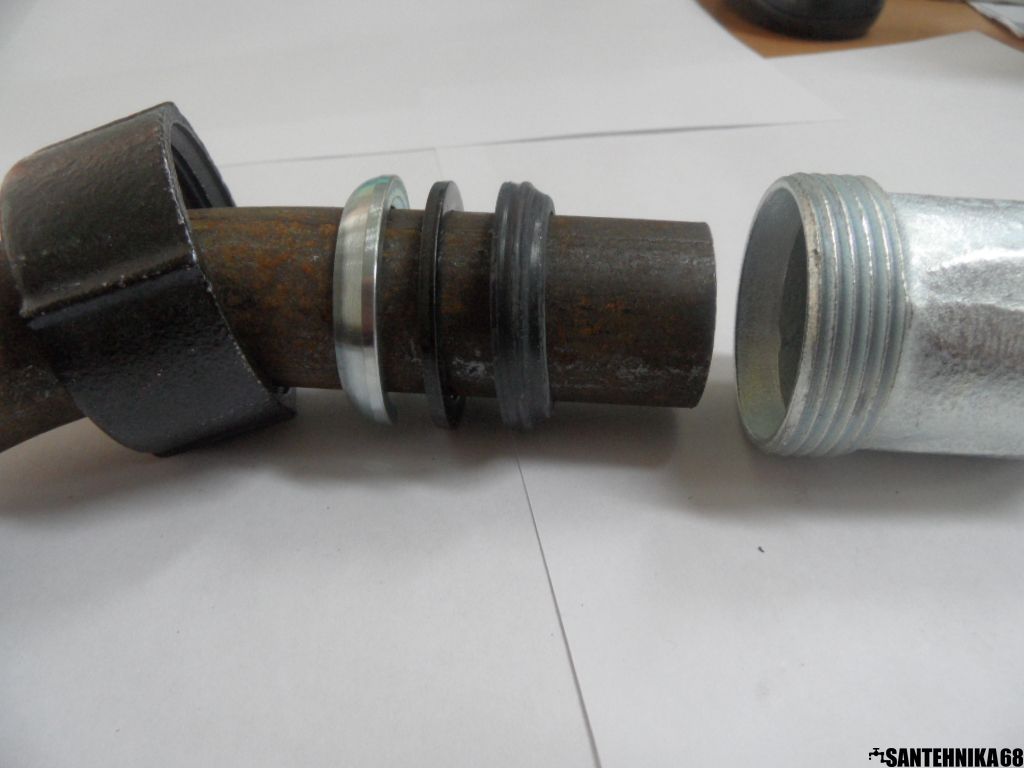

Схема установки муфты Гебо

Схема ее использования предельно простая:

  1. на трубу надеваются детали в такой последовательности:
    • гайка;
    • зажимное кольцо;
    • прижимное кольцо;
    • уплотняющее кольцо;
    • муфта;
  1. затем надо надеть муфту до половины и затянуть гайку;
  2. далее вторая деталь соединяется с фитингом в такой же последовательности.

Надо сказать, что данный фитинг существует как в виде муфты, так и в виде тройника. Это позволяет использовать его в тех случаях, когда нужно выполнить врезку, к примеру, в стояк для выполнения разводки.

Что касается надежности, то это зависит от качества монтажа. Если работа выполнена правильно, то данный монтаж получается надежным и долговечным.

Ремонтно-монтажная обойма

Ремонтно-монтажная обойма

Выполнить соединение труб без сварки и резьбы можно также с использованием ремонтно-монтажной обоймы. Этот фитинг представляет собой муфту или тройник, который состоит из двух частей. Обе половинки стягиваются между собой при помощи болтов.

Следует отметить, что ремонтно-монтажные обоймы предназначены, прежде всего, для выполнения временных ремонтов, к примеру, в случае возникновение трещин. Однако, в экстренных ситуациях с их помощью можно выполнить и стыковку труб, особенно, если трубопровод не будет работать под высоким давлением.

В этом случае инструкция по монтажу выглядит следующим образом:

  1. прежде всего участки деталей трубопровода, на которые будет надеваться фитинг, нужно очистить от краски, ржавчины и всевозможных неровностей, чтобы наружная их поверхность была абсолютно гладкой;

Схема монтажа ремонтно-монтажной обоймы

  1. затем на трубу нужно надеть резиновый уплотнитель. Разрез уплотнителя надо промазать силиконовым герметиком. Следует отметить, что уплотнитель должен полностью охватывать трубы, чтобы не оставалось зазора.
  2. далее обе половинки фитинга надеваются на резиновый уплотнитель и стягиваются болтами, как показано на схеме.

Данный способ, как мы видим, также является предельно простым. По такому же принципу осуществляется соединение хомут-муфтой. Разница заключается лишь в том, что она затягивается с одной стороны, а не двух.

Надо сказать, что если использовать хомуты для труб – соединение труб без сварки получается еще более надежным, чем с использованием монтажно-ремонтной муфты.

Если вам нужно выполнить соединение профильных труб без сварки для сборки какой-либо конструкции, можно также воспользоваться специальными профильными хомутами.

Пример соединения профилей хомутом

Пластиковые

Если вам нужно собрать пластиковый трубопровод, можно воспользоваться компрессионными фитингами, которые работают по тому же принципу, что и муфта Гебо.

Чаще всего таким способом соединяют металлопластиковые и ПВХ трубы.

Схема монтажа компрессионного фитинга

Также иногда для этих целей используют специальный клей. Процесс монтажа в этом случае осуществляется предельно просто:

  1. места стыка намазываются специальным клеем;
  2. затем детали проворачиваются на пол оборота;
  3. в таком положении их следует удерживать, пока не застынет клей.

Надо сказать, что подобное соединение получается достаточно прочным, так как клей растворяет смежные поверхности, и, по сути, сваривает их.

Схема склеивания деталей трубопровода

Для сборки металлопластиковых трубопроводов используют также обжимные фитинги. Однако, для этого нужен специальный инструмент, который позволяет их спрессовывать.

Для выполнения временного ремонта, также можно использовать хомуты, описанные выше.

Вот, пожалуй, и все наиболее эффективные способы соединения труб без сварки, с которыми я хотел вас ознакомить.

Вывод

Как мы выяснили, помимо сварки существует ряд других способов, при помощи которых можно выполнить ремонт или даже монтаж трубопровода. Причем, некоторые из них позволяют получить не менее надежное и долговечное соединение. Единственное, в любом случае работу необходимо выполнять очень аккуратно, в соответствии с приведенными выше рекомендациями, чтобы трубопровод получился герметичным.

Дополнительную информацию содержит видео в этой статье. Если у вас возникли сложности в процессе соединения труб, задавайте вопросы в комментариях, и я обязательно постараюсь вам помочь.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 25 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Фитинги для труб — виды, особенности и назначение

Фитинг – это узкопрофильное инженерное изделие, служащее для соединения, разветвления, поворотов трубопровода и переходов на другой диаметр, а также подключения к трубам запорной, регулирующей арматуры и отопительных приборов. Фитинги нашли широкое применение на всех видах трубопроводов и классифицируются по способу монтажа.

Собранный с помощью фитингов трубопровод в дальнейшем очень легко разбирается, что облегчает процесс ремонта и промывки в случае необходимости. Также систему можно легко модернизировать, просто заменив элемент запорной арматуры или регулятор.

В данной статье мы рассмотрим виды и особенности фитингов от производителя MPF, а также продукцию, которая может потребоваться при монтаже.

Резьбовые соединения MPF выполнены из латуни марки CW617N (ЛС 59-3) методом горячей объемной штамповки. Химический состав латуни CW617N позволяет получать изделия с оптимальным соотношением прочности и пластичности. Увеличение количества свинца в сплаве ведет к снижению прочности, твердости. При увеличении содержания олова снижается пластичность, изделие получается хрупким.

Состав латуни CW617N:

  • Cu (Медь) 57-59%
  • Sn (Олово) 0,3%
  • Fe (Железо) 0. 3%
  • Al (Алюминий) 0.05%
  • Pb (Свинец) 1.6-2.6%
  • Ni (Никель) 0.3%
  • Zn (Цинк) – остальное.

Все фитинги MPF имеют дополнительное никелированное покрытие толщиной не менее 7 мкм по всей поверхности изделия, что придает дополнительную защиту латуни от вымывания отдельных элементов, а также обеспечивает приятный внешний вид изделия.

Никелирование производится на новейшем оборудовании, благодаря чему фитинг приобретает блестящую, иногда зеркальную поверхность похожую на хром.

Сферы применения

Соединительные резьбовые детали выполняют в трубопроводной системе различные задачи: соединяют две трубы, заканчивающиеся резьбой или трубы с запорной арматурой, перенаправляют и разделяют поток рабочей среды, служат переходниками между деталями и разными диаметром или материалом, а также могут замыкать систему.

Применяются фитинги везде, где существует водопровод: в промышленности, жилых домах, сельском хозяйстве, транспорте, городской инфраструктуре, а также в любых системах холодного и горячего водоснабжения, отопления и газоснабжения.

Все соединители с наружной резьбой под брендом MPF имеют насечки на нитках резьбы, предотвращающие при монтаже сползание уплотнительного материала.

Виды фитингов

Промышленность выпускает огромное количество соединителей различной конструкции и спецификации. Мы рассмотрим самые ходовые фитинги собственного производства их виды и назначения.

Ниппель (бочонок) — имеет две наружные резьбы одинакового размера. Предназначен для соединения деталей с внутренними резьбами, одинаковыми по размеру.

Ниппель (бочонок) переходной — имеет две наружные резьбы разного размера. Предназначен, для соединения деталей с внутренними резьбами, разными по размеру.

Муфта — имеет две внутренние резьбы. Предназначена для соединения двух деталей с наружными резьбами, одинакового размера.

Муфта шестигранная — имеет две внутренние резьбы. Предназначена для соединения двух деталей с наружными резьбами, одинакового размера. Муфта с шестигранным корпусом позволяет монтировать при помощи обычного рожкового ключа. Является уникальным изделием разработанным и производимым только компанией МастерПроф.

Муфта переходная — имеет две внутренние резьбы разного размера. Предназначена для соединения двух деталей с наружными резьбами, разного размера. Так же имеет на корпусе шестигранник для захвата рожковым ключом.

Футорка — это переходник, имеющий внутреннюю и наружную резьбу, у которого диаметр наружной резьбы всегда больше внутреннего. Например, футорка 1/2 на 3/4 означает, что диаметр внутренней ее резьбы составляет 1/2 дюйма, а наружной резьбы 3/4.

Переходник — это та же футорка, только диаметр внутренней резьбы всегда больше наружного. Например, переходник 1/2 на 3/4 означает, что диаметр внутренней ее резьбы составляет 3/4 дюйма, а наружной резьбы 1/2.

Угольник в/в — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две внутренние резьбы одинакового размера.

Угольник переходной в/в — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две внутренние резьбы разного размера.

Угольник с ограничителем в/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет одну внутреннюю и одну наружную резьбу одинакового размера. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Угольник переходной в/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет одну внутреннюю и одну наружную резьбу разного размера. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Угольник н/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две наружные резьбы одинакового размера.

Угольник переходной н/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две наружные резьбы разного размера.

Угольник в/в с креплением (Водорозетка) — угольник с возможностью крепления к стене. Угольник имеет две внутренние или одну внутреннюю и одну наружную резьбы, одинакового размера. Обычно применяется для монтажа смесителя или водозапорной арматуры (краны для стац. приборов).

Тройник в/в/в — Соединительная деталь трубопровода с тремя внутренними отверстиями, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление.

Тройник н/н/н — соединительная деталь трубопровода с тремя наружными резьбами, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление.

Тройник в/н/н— служит для разветвления потоков под углом 90°C в трубопроводах 1/2″ с внутренней и наружной резьбой из латуни и стали, а также в комбинированных трубопроводах где присутствует резьбовое соединение.

Тройник н/в/н — Соединительная деталь трубопровода с двумя наружными резьбами и ответвлением внутренней резьбой, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление с внутренней резьбой.

Тройник в/н/в — Соединительная деталь трубопровода с двумя внутренними отверстиями и ответвлением с наружной резьбой, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление с внутренней резьбой.

Тройник переходной в/в/в — пример 1х1/2х1 позволяет подключить трубопровод меньшего диаметра к большему, не прибегая к монтажу дополнительных переходников.

Крестовина — функционал по аналогии как у тройника, только ответвлений два. Соединительная деталь трубопровода с четырьмя внутренними отверстиями, одинакового размера резьбы, позволяющая подключать к основной трубе два дополнительных ответвлений.

Сгон «Американка» — соединительный элемент, который позволяет с помощью всего лишь одного ключа открутить накидную гайку и разобрать или собрать две неподвижные части трубопровода.

Сгон «Американка» в/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопровод из различных материалов, имеющих внутреннюю или наружную резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Сгон «Американка» угловая в/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопроводы под углом 90* из различных материалов, имеющих внутреннюю или наружную резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Сгон «Американка» н/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопроводы из различных материалов, имеющих внутреннюю резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Заглушка с внутренней резьбой — предназначена для герметизации открытого участка трубопровода с наружной резьбой. Используется с уплотнительными материалами или с прокладкой.

Заглушка с наружной резьбой (Пробка) — предназначена для герметизации открытого участка трубопровода с внутренней резьбой. Используется с уплотнительными материалами.

Контргайка — используется совместно со сгоном для поджатия муфты.

Контргайка с ребордой — применяется вместе со сгоном для поджатия муфты. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Удлинитель — соединительный элемент трубопроводов из хромированной латуни, представляющий из себя цилиндр с внутренней и наружной резьбой одинакового диаметра. Благодаря хромовому покрытию хорошо сочетается с хромированными сантехническими изделиями (полотенцесушители, смесители и т.д.). Выпускаются удлинители шестигранные никелированные. Удлинители бывают разной длины от 10 — 100 мм. диаметр резьбы 1/2″, ¾”, 1”. Чаще всего удлинители применяют при монтаже смесителей и полотенцесушителей. При помощи удлинителей, компенсируют толщину штукатурки или уложенной на стену плитки.

Сгон – отрезок трубы с резьбой, нарезанной с двух сторон. Применяется для соединения двух неподвижных участков трубопровода. С одной стороны, длина резьбы больше чем с другой стороны, это сделано для из-за особенности монтажа сгона на трубопровод.

Как осуществить монтаж сгона

Для соединения двух участков неподвижного трубопровода, выбирается сгон нужной длинны (равен длине разрыва трубопровода). На длинную резьбу накручиваем контргайку, потом муфту. Короткую резьбу вкручиваем в одну из неподвижных частей трубопровода, муфту скручиваем с длинной резьбы и накручиваем на соединяемый трубопровод (разрыв между трубопроводом и сгоном находится на середине муфты), контргайкой подтягиваем муфту. Соединение готово. Обязательно использовать уплотнительные материалы!

Удлинительный бочонок — специальный тип фитинга, который необходим для увеличения длины отдельных элементов трубопроводной системы.

Водоотвод. (Ремонтная врезка, латунная обойма (водоотвод, седелка)) применяется в случае возникновения необходимости присоединить трубу или арматуру к существующему трубопроводу из стали. Выбрав данный фитинг, Вам не потребуются сварочные или резьбонарезные работы. Уплотнительная манжета изготовлена из качественного синтетического каучука EPDM, а резьба патрубка выполнена в соответствии с ГОСТ 6357. Обойма рассчитана на использование при температуре от –20 до +90 °C, рабочем давлении до 10 (испытательное – 15) бар.

Штуцер — применяется для соединения резьбового соединения с гибким шлангом в бытовой сантехнике, саду и т.п.  Штуцер имеет наружную или внутреннюю резьбу. Размерный ряд по резьбе от 3/8″ до 2″ и более. В нашем ассортименте 1/2″, 3/4″, 1″. Штуцеры могут быть никелированными или без покрытия (желтыми). Наиболее распространенный вариант – штуцер для сливного шланга стиральной машины и штуцер для поливочного шланга.

Переходник под евроконус — используется для присоединения металлополимерных труб непосредственно к запорно-регулирующей арматуре или коллекторам

Штуцер (врезка) в бак (емкость) с прокладкой (латунь). Данный вид фитингов используется для соединения бака или бочки к сети водоснабжения. Конструкция представляет собой штуцер, две прокладки и прижимную гайку. Пользуется особой популярностью у дачников и садоводов для организации полива растений от бочки.

Как осуществить монтаж врезки в бак

Первоначально перед монтажом необходимо проделать в баке отверстие определенного размера с учетом резьбовой части. Далее потребуется установить основную часть врезки с прокладкой с внутренней стороны бака, вторая прокладка герметизирует систему снаружи. Следующим шагом будет закрепление гайки и присоединение крана, штуцера и других элементов.

Врезка дает возможность подключить к емкости (баку) любое резьбовое соединение (штуцер для шланга, водозапорную арматуру и пр ). У врезок в бак MPF есть преимущество пред другими производителями – у штуцера помимо наружной резьбы есть еще и внутренняя, что позволяет использовать соединение с наружной резьбой. К примеру, у врезки 3/4″ имеется внутренняя резьба 1/2″, у врезки 1″ внутренняя резьба 3/4″.

Преимущества

Преимущества использования фитингов MPF для монтажа:

  1. Высококачественная латунь CW617N обеспечивает высокую надежность фитинга;
  2. Пониженное содержание свинца позволяет использовать фитинги для питьевой воды;
  3. Никелирование по всей поверхности изделия предотвращает вымывание отдельных элементов сплава;
  4. Отличный внешний вид изделия благодаря высокотехнологичному нанесению;
  5. Устойчивость к коррозии;
  6. Уникальные конструктивные особенности в большинстве изделий.

Виды по способу монтажа

Существует множество видов фитингов, которые отличаются друг от друга способом соединения. Их можно классифицировать на фланцевые, резьбовые, сварные, компрессионные и пресс-фитинги.

Компрессионные фитинги. Является простым видом соединения, который чаще всего применяется при монтаже прямых участков. Герметичность таких соединений достигается путем использования уплотнителей. По прочности компрессионные фитинги уступают сварному или резьбовому соединению и не применяется в системах горячего водоснабжения.

Резьбовые. Такие фитинги выдерживают большие нагрузки и являются разборным соединением, которое легко демонтируется.

Фланцевые. Представляют собой диски, которые закрепляются сваркой, либо резьбой. Между дисками устанавливается прокладка, после чего они стягиваются болтами.

Сварные конструкции. Неразборное, герметичное и прочное соединение, которое чаще всего используют при монтаже трубопровода с повышенными требованиями.

Пресс-фитинги. Данный вид фитингов отличается прочностью и является разборным соединением, которое можно легко монтировать и демонтировать без применения дополнительных инструментов и сварочного аппарата. Принцип соединения заключается в установке двух гильз и нескольких прокладок, которые фиксируются с помощью пресс-клещей.

Выбор и установка фитингов

От качества выбранных фитингов напрямую зависит долговечность и надежность трубопроводной обвязки, поэтому важно выбрать качественную продукцию. Также выбирая изделия, стоит обратить внимание на следующие факторы:

  • Размер сечения фитинга должен совпадать с размером сечения трубы;
  • При сравнении двух аналогичных фитингов выбирайте тот, что тяжелее;
  • Отдавайте предпочтение фитингу с покрытием, нежели латунному фитингу без покрытия. Никелированное покрытие обеспечивает дополнительную защиту фитингу;
  • Выбирайте фитинг с насечками на внешней резьбе, чтобы проще было нанести уплотнительный материал;
  • Способ соединения следует выбирать исходя из возможных нагрузок, которым будет подвергаться деталь;
  • Надежные производители фитингов – залог долговечной и надежной работы;
  • Обратите внимание на поверхность. Она не должна иметь шероховатостей, наплывов и плохо обработанных швов.

Поставщик фитингов

Компания «МастерПроф» является производителем латунных фитингов высокого качества из латуни CW617N c пониженным содержанием свинца. Нашим приоритетом является не погоня за низкой ценой, а продажа качественной и безопасной продукции на инженерном рынке России. Именно поэтому, в компании большое значение уделяется анализу рынка инженерной сантехники. Мы предоставляем детальный прайс-лист на всю нашу продукцию по вашему запросу, имеем широкие возможности для оплаты и доставки, а также предоставляем консультацию по любому вопросу.

Компания «МастерПроф» начала свою деятельность в 2012 году и на сегодняшний день имеет собственное производство, складские помещения и налаженную логистику. Мы являемся надежным производителем латунных фитингов высокого качество с пониженным содержанием свинца. Приоритетом компании является не погоня за низкой ценой, а поставки качественной и безопасной продукции в сантехнические магазины и сетевые строительные гипермаркеты. Мы предоставляем детальный прайс-лист на всю нашу продукцию по запросу, а также имеем широкие возможности для оплаты и доставки.

За годы работы нами были установлены партнерские отношения с множеством магазинов и поставщиков. Примеры наших работ.

Наши специалисты помогут организовать собственный бизнес и подобрать необходимую продукцию.

Остались вопросы? Позвоните или напишите – мы ответим.
Телефон: +7 812 309-53-81
E-mail: [email protected]
Адрес: Санкт-Петербург, ул. Заставская, 5/1.

Зажимная муфта 2″ GEBO Quick

Универсальное зажимное соединение для стальных и полиэтиленовых труб GEBO 2″

Фитинги из ковкого чугуна универсального применения для трубопроводов из углеродистой стали, оцинкованных труб и полиэтилена. В стальных трубопроводах муфты применяются для соединения труб с гладкими концами. Возможно отклонение от оси соединяемых труб на 3° в любом направлении. Допускается многократное использование фитингов при условии замены прокладок. Фитинги устойчивы на перемещение при воздействии осевых сил. При применении полиэтиленовых труб каждая муфта может быть употреблена для всех классов давления вплоть до PN 10, вне зависимости от толщины стенки трубы и материала трубы.

Технические характеристики
Резьбовое соединение, дюйм 2″
внутренняя резьба тип IK
наружная резьба тип АК
Область применения стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5
Среда вода, газ, нефтепродукты, топливо (обращайте внимание на соответствующие технические требования!)
Диапазон давления газ 4кг/см2
вода 10кг/см2
Температура газ  от -30° до 60°C
системы отопления и хозяйственно-бытового водоснабжения max 80°C
для питевого водоснабжения max 25°C
Проверка проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения



Применяемые материалы
Корпус соединителя Ковкий чугун EN-GJMB 350-10, EN 1562; EN-GSJ-400-15, DIN EN 1563
Зажимная гайка Ковкий чугун EN-GJMB 350-10, EN 1562; EN-GSJ-400-15, DIN EN 1563
Зажимное кольцо Оцинкованная сталь, St 37-2 or St 52, DIN 10025
Прижимное кольцо Оцинкованная сталь, St 37-2
Уплотнительное кольцо Резина NBR, аттестация KTW (допуск к применению пластмасс в водо-системах)
Оцинковка Огневая оцинковка в соответствии с нормой EN 10242, затем оцинковка в соответствии с нормой DIN 50961



Муфты для соединения труб без резьбы и без применения сварки !

 Инструкция по монтажу:
1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.
2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).
3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.
4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.
5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.
6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2″–1″ = 120 Нм; 1 1/4″–2″ = 150 Нм.



Муфта соединительная для труб — все виды муфт, способы монтажа

Автор Монтажник На чтение 18 мин Просмотров 19. 1к. Обновлено

Современные полимерные материалы, используемые для изготовления труб, практически вытеснили в бытовом хозяйстве стальные трубопроводы, при прокладке магистралей используют специальные методы и технологии, позволяющие изменять конфигурацию линии и увеличивать ее протяженность. Муфта соединительная для труб предназначена для герметичного и прочного сопряжения стыков на прямых участках, для эффективной работы ее технические характеристики должны соответствовать параметрам магистрали.

В отличие от промышленных соединений с помощью пайки, сварки, фланцев, муфта для труб получила наиболее широкое распространение при монтаже магистралей подачи холодной и горячей воды, канализации, отопления в индивидуальном строительстве. Благодаря современным разработкам, стало возможным прокладывать коммуникации из востребованных материалов: металлопласта, сшитого (PE-X) и полиэтилена низкого давления (ПНД) без использования сложных техпроцессов и специализированного строительного инструмента.

При знании правил монтажа трубопроводных систем любой домовладелец может смонтировать магистраль из полимерного трубопровода своими руками (за исключением полипропилена, где требуется спайка) с использованием разного вида фитингов — это позволит сэкономить существенные финансовые средства при необходимости.

Рис. 1 Пуш-муфта соединительная для труб – внешний вид и устройство

Что из себя представляет трубная соединительная муфта

Муфта является разновидностью фитинга, предназначена для совмещения трубопроводов на прямых участках, представляет собой короткую цилиндрическую деталь с конструкцией, позволяющей надежно и герметично фиксировать соединяемые элементы внутри ее корпуса.

Все муфтовые фитинги и переходники рассчитаны на фиксацию внешней поверхности, внутри обычно располагаются опорные штуцера, к которым прижимают внутреннюю трубную оболочку. В зависимости от материала труб, для их состыковки используются различные типы муфт:

  • стальные изделия — соединяют резьбовыми фитингами,
  • полипропиленовые — методом пайки,
  • металлопластик (сшитый полиэтилен) и полиэтилен низкого давления — стыкуют компрессионной арматурой.

В строительной области при подземной протяжке полиэтиленовых коммуникаций для получения высокопрочного и надежного стыка торцы соединяют электросварными муфтами.

Последним прорывом в технологии явилось создание пуш-фитингов, которые являются альтернативой компрессионных обжимных типов. Следует отметить, что такое сопряжение отличаются простотой монтажа — труба неразъемно соединяется со штуцером вставкой в фитинг до щелчка, по времени этот процесс занимает 1 — 2 сек.

Виды муфтовых соединений

При прокладке коммуникаций в бытовом хозяйстве нередко возникают ситуации, когда необходимо соединять элементы из разных материалов, в этом случае используется муфты с различными переходами.

Наиболее распространенный вариант комбинированного муфтового фитинга — переход на внутреннюю или наружную резьбу для подключения труб выполненных из других материалов или инженерного оборудования, сантехнической арматуры (смесителей, запорных кранов, полотенцесушителей).

Не редко необходимо перейти с одного диаметра на другой из одного материала — такие переходные фитинги также имеются в продаже.

Рис. 2 Переходные муфты на резьбу и для спайки полипропилена

Соединительные безрезьбовые муфты для пайки и сварки

Отличительной особенностью безрезьбовых муфт является возможность состыковки с их помощью труб равного или различного диаметра в местах их стыковки. Существует две основные технологии соединения безрезьбовых муфт — методом пайки (сварки) или посредством обжима трубы (компрессионные или пуш-муфты).

Для спайки полипропилена используются паяльники для полипропиленовых труб с нагревательными насадками, которые разогревают внутреннюю часть фитинга и внешнюю трубную поверхность – по истечении короткого времени нагрева расплавленные участки состыковывают и дают остыть некоторое время, после чего получают герметичный запаянный стык.

Технологию пайки применяют и при монтаже трубопроводов большого диаметра из ПНД в строительной и промышленной сфере, при этом используют дорогостоящее оборудование с программным управлением.

Процедура стыковки состоит из нескольких последовательных операций, включающих в себя торцевание (выравнивание торцов в вертикальной плоскости), нагрев соединяемых кромок дисковым утюгом и стыкование их под давлением посредством гидравлического домкрата.

В строительной сфере также стыковка газовых и водопроводных ПНД труб производится при помощи электросварных муфт, в которые вставляют два стыкуемых отрезка. Конструкция представляет собой полиэтиленовый цилиндр с нагревательной спиралью внутри, контакты которой выведены наружу. Электромуфтовая сварка производится электронным аппаратом, который подключают к выходным контактам, он считывает штрих-код и по его показаниям автоматический прибор выдает необходимое напряжение (ток) в течение определенного времени.

Рис. 3 Муфта соединительная для труб водоснабжения комбинированного типа

Комбинированные резьбовые муфты

Использование комбинированной муфты, у которой выходные патрубки рассчитаны на подключение различного вида труб, широко распространено в бытовом хозяйстве. Таким образом соединяют стальные трубы с полипропиленовыми и всеми разновидности полиэтиленовых — низкого давления, сшитым полиэтиленом и металлопластиком.

Часто встречается вариант, когда муфта имеет обжимное (прессовое) подсоединение к полимерному трубопроводу, а другая часть насадки оснащена резьбой, предназначенной для подключения к металлическим трубам, запорной арматуре или фитингам.

Разъемные муфты-американки

Преимуществом американки является возможность устройства разборного узла в местах стыковки труб с различным инженерным оборудованием, например, радиаторов отопления, циркуляционных насосов, коллекторных узлов.

Американки есть практически у всех видов труб, стальных, полипропиленовых, металлопластиковых, а также труб из сшитого полиэтилена.

Конструктивно американка имеет с одной стороны часть соединяющую ее с трубой, с другой стороны накручивающуюся на муфту гайку и переходом на наружную или внутреннюю резьбу. Герметичность соединения разъемной части обеспечивает резиновое кольцо.

Рис. 4 Комбинированные американки для труб

Муфта соединительная для труб из пластика

Пластиковые изделия широко используются в индивидуальном строительстве и в настоящее время полностью заменяют не только стальные трубопроводные коммуникации, но и многие разновидности фитингов, а для стыковки ПНД в быту пластик является основным компонентом.

В частном доме полимерный трубопровод из сшитого полиэтилена и металлопластика функционирует в системах отопления, теплых полов, горячего и холодного водоснабжения. Обычный полипропилен и его разновидности (армированный стекловолокном или алюминием PP-R) широко применяется для отопления, подвода горячей и холодной воды в дом.

Из полимеров поливинилхлорида (ПВХ) монтируют внутреннюю канализацию, а из непластифицированного поливинилхлорида (НПВХ) изготавливают канализационные трубы наружного применения (оранжевого цвета).

Водопровод из полиэтилена низкого давления (труб ПНД) применяют для подачи в дом холодной воды, в промышленной отрасли полиэтилен является материалом для канализационных коммуникаций наружного применения, для прокладки газовых коммуникаций.

Во всех приведенных примерах при бытовом использовании производят стыковку посредством муфт, для пайки полипропилена или установки пресс-фитингов необходимо специальное оборудование.

Рис. 5 Муфта соединительная для труб компрессионная для ПНД труб

Компрессионные и пресс-муфты для ПНД и металлопластика PEX

Трубы из ПНД используют при организации индивидуального водоснабжения, с их помощью производят подачу воды в дом из скважины или колодца, если водозабор производится погружным электронасосом или станцией, размещенными в кессоне.

Под землей прокладывают цельную линию без разрывов, водопровод подключают только в местах выхода из скважины и входе в дом, очень часто полиэтиленовый отрезок применяют в качестве напорного и подключают к электронасосу, выводя из оголовка скважины.

Во всех перечисленных случаях при помощи пластиковых фитингов производят подсоединение труб, особенности их монтажа с муфтой состоят в том, что они не только соединяют трубные отрезки, но и обеспечивают их подключение к оборудованию.

Аналогичным способом соединяют и металлопластик, при этом учитывают, что обжимное соединение на накидной гайке является не слишком надежным способом — гайка без пружинного кольца подвержена самоотвинчиванию и со временем (через 5 — 7 лет) может появиться небольшая течь. Поэтому подобная технология используется только при наружном расположении линии в зоне видимости и прямого доступа — при обнаружении капель на месте стыка всегда можно поджать гайку.

Конструктивно компрессионный фитинг состоит из следующих элементов:

Корпус. Представляет собой латунный цилиндр с резьбой, имеющий с одной или двух сторон (муфта) патрубок с резиновыми кольцами и заостренными наклонными бороздами, в который вставляют подсоединяемую трубу.

Цанга (сухарь). Имеет вид разрезанного на косую кольца конусообразной формы и внутренними канавками с заостренными выступами для лучшей фиксации на трубной оболочке.

Накидная гайка. Фиксирует соединение, при монтаже на трубу одевают латунную накидную гайку и разрезное кольцо, которое сжимают, прикручивая гайку к корпусу.

Рис. 6 Устройство и вид обжимного фитинга для металлопластика

Более надежным способом фиксации считается использование пресс-фитингов, с помощью которых монтируют герметичное неразборное соединение, водопровод при этом можно смело прятать в заранее выбитые штробы и замазывать его штукатуркой.

Пресс-фитинг имеет простую конструкцию, состоящую из корпуса со штуцером, который вставляют в трубу, и наружную гильзу, размещаемую на ее поверхности. После того, как штуцер корпуса вставлен внутрь, к месту сопряжения подводят гильзу и обжимают ее ручными или электрическими клещами, после чего соединение готово к работе.

Муфты для сварки полипропилена и под клей для ПВХ

В продаже имеется довольно широкий ассортимент муфт для сопряжения частей полипропиленового трубопровода одинакового и отличных размеров, а также переходов с полипропилена на металл различных видов. При спайке полипропилена одновременно нагревают внутреннюю и внешнюю поверхности стыкуемых элементов нагревательными насадками, после чего их быстро вставляют друг в друга, ожидая диффузии расплавленного пластика.

Существует еще один вид пластиковых труб из поливинилхлорида ПВХ, которые широко используются при строительстве систем фильтрации и аэрации бассейнов. А также при строительстве напорных систем водоснабжения, в химической промышленности. Такие трубы гладкие и очень прочные, они могут прекрасно соприкасаться с агрессивными и щелочными жидкостями.

Прямые участки таких труб соединяются ПВХ муфтами путем склеивания специальным клеем. Клей наносится наносится на наружную поверхность трубы и внутреннюю поверхность муфты. Делается это следующим образом:

  1. Обрезают трубу под углом 90 градусов к оси ножовкой по металлу.
  2. Обрабатывают склеиваемые участки специальным очистителем для поливинилхлорида ли растворителем.
  3. Перед склеиванием проверяют контакт предварительной вставкой элементов, карандашом отмечают глубину их погружения.
  4. Клей наносят равномерным слоем на внутреннюю часть фитинга и трубную поверхность, после чего соединяемые части поворачивают на 1/4 оборота для равномерного распределения состава.
    5) Клей схватывается через 20 – 30 сек, а изделие готово к эксплуатации через 24 часа.

Рис. 8 Муфта соединительная для труб ПВХ клеевая

Раструбные канализационные муфты

Все канализационные трубы соединяются методом раструба, для подбора нужной длины линии, в случае изменения ее направления, последняя труба обрезается, а в ее патрубок вставляется отвод и магистраль идет дальше. Если в соединяемых элементах отсутствует раструб (такое нередко случается при монтаже сложных участков) и они одинакового размера, для стыкования применяется двухраструбная муфта с уплотнительными кольцевыми прокладками на концах.

С помощью канализационных муфт можно подключить в линию тройник без демонтажа всей магистрали, отремонтировать дефектный сектор, надвинув на него раструб — уплотнительные кольца будут препятствовать утечкам без дополнительных приспособлений, ведь напор в канализации слишком слаб.

Рис. 7 Муфта соединительная для труб канализации из пластика и чугуна

Для перехода с одного диаметра на другой, применяют специальный вид переходника — редукцию, он необходим для подключения 50 мм. трубопровода к 110 мм. линии из поливинилхлорида или чугуна. Еще одна популярная разновидность переходников для ПВХ — патрубок специальной конструкции, который может перемещаться по поверхности трубы на расстояние длины своей расширенной части. Деталь часто используют при подключении к стояку или трубопроводу тройниковых или крестообразных отводов.

Электросварные муфты для ПНД

Применение электросварных муфт для стыковки ПНД пайкой дорогостоящее и не нужное в быту занятие, если магистраль используют для подачи воды или отвода канализационных стоков. Пайку используют при подземной прокладке газовых труб из полиэтилена, где герметизация играет более важную роль для обеспечения безопасности эксплуатации и предупреждения возможных утечек.

При помощи электросварных муфт газопроводную полиэтиленовую трубу припаивают к отрезку такой же трубы цокольного ввода в дом, который обеспечивает целостность магистрали при смещении входного отверстия (осадка дома).

Рис. 9 Муфта соединительная для труб электросварная

Электросварная муфта производится из полиэтилена, внутри ее помещена спираль из специального сплава и выведены наружу два отвода, на которые через электромуфтовый прибор подают электроэнергию. При прохождении электрического тока спираль разогревается, расправляя полиэтилен муфты и поверхность трубы, после диффузионного смешивания расплавленного материала образуется единая целостная структура с прочным стыком.

Муфты для труб из стали

Соединения для стальных труб имеют несколько разновидностей, самое простое представляет собой цилиндр из стали, чугуна, нержавейки или латуни с нанесенной внутренней резьбой.

Недостатком данного вида является необходимость поворачивать один из отрезков подсоединяемой трубы вокруг своей оси, поэтому данный вид используется только при работе с короткими отрезками.

Для перехода с внутренней на наружную резьбу широко применяются футорки — разновидности резьбового фитинга, выполненные в виде шестигранной гайки или втулки с внутренней резьбой малого диаметра и наружной большего размера.

Рис. 10 Муфты для металла и футорки

Для состыковки концов неподвижных труб в линии применяют следующие виды соединений:

Сгон. Изделие представляет собой отрезок трубы с двухсторонней наружной резьбой разной длины, для соединения трубных торцов сгон вворачивают короткой резьбой в трубу, а другой конец подсоединяют при помощи муфты, помещенной на длинном резьбовом участке. Муфту накручивают на наружную резьбу подсоединяемой трубы и фиксируют контргайкой, наматывая толстый слой пакли в место фиксации.

Компрессионная муфта. Соединительные муфты Gebo работают по принципу металлопластиковых компрессионных фитингов, их конструкция включает в себя зажимное кольцо с прорезью, которое стягивают накидной гайкой. В отличие от фитингов для сшитого полиэтилена, где кольцо сжимает и плотно герметизирует пластичную полимерную поверхность, в металлическом изделии из-за жесткости такой возможности нет, поэтому в конструкцию Gebo дополнительно входит резиновое уплотнительное кольцо.

Рис. 11 Муфта соединительная для труб Gebo

Чугунные муфты для канализации

Когда трубы канализации сделаны из чугуна, их соединяют посредством раструбного соединения аналогично канализационным трубам из ПВХ, типовая муфта представляет собой отрезок трубы с двусторонними раструбами. Данный вид муфтового сопряжения герметизируют резиновыми кольцами или чеканкой — старым дедовским методом, когда в стыковой зазор заталкивают пеньковый или льняной канат, пропитанный битумом, а затем замазывают цементным раствором.

Особенности монтажа муфт для различных видов труб

Для монтажа большинства муфт не требуется специальный инструмент, достаточно одного или двух разводных ключей, для герметизации стыков в металлических изделиях понадобится льняная пакля или сантехническая нить, фум-лента для пластиковой резьбы. Для скрепления полипропиленовых труб или установки пресс-фитингов потребуются специальный инструмент и некоторые навыки, если работы производить своими руками, проще взять необходимое оборудование в прокате строительного инструмента.

Рис. 12 Установка пластиковых труб канализации

Муфтовое компрессионное соединение

Обжимные компрессионные муфты является разборными соединениями, для их монтажа не требуется специализированный инструмент (за исключением двух гаечных ключей), процесс стыковки с металлопластиковой трубой включает следующие операции:

  1. Готовят торец трубы к установке муфтового фитинга, для этого обрезают его под углом 90 градусов к оси ножницами и вставляют внутрь калибратор, поворачивая который слегка расширяют посадочное гнездо.
  2. Надевают на трубу гайку и кольцо с прорезью, вставляют внутрь ее штуцер корпуса фитинга, придвигают кольцо с зажимной гайкой к торцу корпуса.
  3. Одним гаечным ключом удерживают корпус фитинга, другим прикручивают зажимную гайку.

При установке компрессионной муфты Gebo на стальные трубы поступают аналогичным образом, единственное требование производителя при затягивании накидной гайки — оставлять незакрытой одну нитку резьбы на трубной поверхности.

Рис 13 Обжимное компрессионное соединение — монтаж

Соединение трубопроводов из сшитого полиэтилена напрессовкой

Напрессовка является основным методом сопряжения труб из сшитого полиэтилена благодаря его клеточной памяти — материал способен восстанавливать первоначальную форму после любых видов деформации. Для монтажа используют фитинги с подвижной гильзой, которую натягивают ручным домкратом, вторым необходимым инструментом является ручной или электрический расширитель, позволяющий увеличивать диаметр внутреннего отверстия до нужных размеров.

Технология монтажа состоит из следующих этапов:

  1. Ножницами-секаторами обрезают концы стыкуемых труб под прямым углом.
  2. На поверхность трубы вставляется гильза, ее конец расширяют ручным или электрическим инструментом.
  3. Вставляют фитинг внутрь, используя некоторое механическое усилие, желательно избегать вспомогательной смазки или мыльных растворов для более надежной фиксации.
  4. С помощью ручного или электрического домкрата надвигают гильзу на штуцер до полного контакта с кольцевым ободом фитинга.

Рис. 14 Соединение фитинга и трубы напрессовкой

Монтаж пресс-муфты

Методика в основном используется для соединения труб из металлопласта и сшитого полиэтилена, ее основное преимущество — высокая надежность, позволяющая закрывать трубопровод в стенах под штукатуркой.

Следует отметить, что на рынке можно найти два основных вида пресс-муфт — с отдельной и встроенной в корпус гильзой (фитинг представляет собой одну деталь), та и другая конструкция одинаково успешно используются и не имеют явных преимуществ друг перед другом. Для фиксации пресс-муфтой понадобятся специальный инструмент — клещи со стандартным набором составных обжимных насадок под разный диаметр, опрессовка включает следующую последовательность действий:

  1. Выравнивают торец трубы, обрезая его ножницами секаторами, внутреннюю фаску снимают специальной разверткой, можно применять наждачную бумагу.
  2. Вставляют пресс-фитинг в трубное отверстие, контролируя глубину его погружения в круглом окошке.
  3. Разводят ручки клещей, помещают в их головку половинки насадок и фиксируют их корпус зажимами, укладывают на рельефные насадки гильзу фитинга.
  4. Сдвигают ручки клещей до совмещения, при этом происходит образование углубленных канавок в корпусе гильзы, которые прижимают трубу к внутреннему штуцеру — таким образом получают прочное, герметичное и неразрывное крепление.

Рис. 15 Прессовое соединение труб муфтой

Монтаж муфтового соединения полипропиленовых труб

Все полипропиленовые изделия соединяют пайкой, используя специальный сантехнический паяльник с температурой нагрева 260º С, и насадки различного диаметра, процесс сварки включает следующие операции:

  1. Обрезают соединяемые изделия ножницами, снимают фаску с внутренней или наружной стороны в зависимости от стороны пайки.
  2. Определяют по таблицам, исходя из диаметра спаиваемых труб, их время удержания в паяльнике, дополнительно можно узнать и временной интервал их остывания. Очищают соединяемые участки от грязи и обезжиривают.
  3. Вставляют соединяемые изделия в насадки паяльника с обеих сторон, стараясь выдержать прямой угол, удерживают рассчитанное время, после чего отрезки извлекают (ни в коем случае нельзя их поворачивать вокруг своей оси) и быстро соединяют друг с другом.
  4. После удержания деталей в неподвижном положении рассчитанное время, соединение готово к эксплуатации. Перед проведением работ рекомендуется провести пробную пайку на коротких отрезках для подбора оптимального режима.

Рис. 16 Монтаж резьбовой соединительной муфты — сгона

Монтаж резьбовых муфт

Для стыковки подвижных отрезков стальных труб применяют обычные муфты с внутренней резьбой или футорки, позволяющие соединять детали разных сечений. Если трубы неподвижны, используют сгон, способ герметизации резьбы и установка которого состоят из следующих операций:

  1. Вырезают участок трубопроводной магистрали с таким расчетом, чтобы в него можно было вкрутить сгон с соединительной муфтой.
  2. Накручивают льняную паклю на короткую сторону сгона по направлению вращения и вкручивают его в резьбу внутренней поверхности трубы газовым сантехническим ключом, рассчитанным на работу с деталями круглой формы.
  3. Наматывают лен или фум-ленту на наружную резьбу трубы справа, подводят гайку и муфту к короткой резьбе и накручивают муфту газовым ключом до упора (окончания резьбовой нити).
  4. Накручивают толстым слоем льняную паклю около левого торца соединительной муфты, сгоняют к нему контргайку разводным или гаечным ключом, одновременно удерживая муфту газовым. Вкручивают контргайку до упора с таким образом, чтобы между ней и муфтой был зазор 0,5 — 1 мм.

Рис. 17 Резистивное электросварное муфтовое соединение труб

Монтаж электросварных муфт для ПНД труб

Соединение ПНД труб электросварными муфтами производится специальным аппаратом (его можно взять напрокат, стоимость муфты небольшого диаметра лежит в пределах 3 — 5 у. е.) производят в следующей последовательности:

  1. Готовят внешнюю сторону соединяемых труб к свариванию, для этого их очищают от грязи, обезжиривают и зачищают специальным скребком, снимая тонкий поверхностный слой материала.
  2. Вставляют в резистивную муфту концы труб, предварительно очертив на их поверхности линию, до которой они должны углубляться, подключают аппарат к выводам.
  3. Специальным устройством считывает штрих-код на поверхности муфты для автоматического задания режимов работы прибора. При повреждении штрих-кода параметры вводят вручную в соответствии с маркировкой на поверхности изделия.
  4. Включают аппарат с заданными режимами нагрева и ожидают его автоматического отключения.
  5. В результате нагрева резистивной спирали внутри муфты, имеющей большое сопротивление электрическому току, происходит ее оплавление вместе с поверхностью соединяемых деталей, после остывания в течение 10 — 20 минут получают прочный стык, обеспечивающий высокую герметичность системы.

Рис. 18 Муфтовая арматура ПВХ для канализации – пример сопряжения с тройником

Муфтовое соединение пластиковых канализационных труб

Монтаж и установка канализационной системы не требуют специальных инструментов и применения герметика, процесс соединения труб выглядит следующим образом:

  1. Стыкуемые трубы обрезают под углом 90 градусов, с наружной поверхности напильником снимают фаску.
  2. Смазывают мыльным раствором поверхность труб и резиновые кольца, отмечают на внешней оболочке деталей карандашом глубину погружения в переходник.
  3. Вставляют муфту и придвигают соединяемые детали друг к другу не доходя до карандашной отметки 10 мм

Монтаж канализации из чугуна с зачеканкой

Чугунные трубы редко используются в современных системах канализации, зачеканка вставляемого элемента применяется в случае, когда в муфтовой детали отсутствуют резиновые кольца. Процесс стыковки состоит из следующих этапов:

  1. Делают канат из органического волокна и пропитывают его жидким битумом (его называют кабалкой), оборачивают жгут вокруг трубы несколько раз. Кабалку проталкивают в щель патрубка узким предметом, подойдет отвертка, шпатель, металлическая пластина. Оставляют свободное пространство шириной в 20 — 30 мм.
  2. После уплотнения волоконных прядей разводят цементный или асбестоцементный раствор, также используется при монтаже эпоксидная смола с любым наполнителем.
  3. Заталкивают раствор с усилием узким шпателем в щель стыков чугунной трубы, после высыхания состава зачеканенное изделие готово к эксплуатации.

Рис. 19 Примеры герметизации канализационных труб из чугуна чеканкой

Специалистами разработано множество методик соединения труб с применением муфт, в которых используются резьба, прессование, компрессионное сжатие, пайка с расплавлением материала соединяемых деталей.

Современные технологии стыковки труб из различных материалов стремятся к тому, чтобы обеспечивать их максимально быстрый монтаж без использования дорогостоящего специального инструмента и сложных технологических процессов. Последним достижением в области стыковки полимерных труб является появление на рынке муфта соединительная для труб с конструкцией пуш-фитингов — с их помощью труба вставляется в муфту до щелчка и соединение готово к эксплуатации, процесс занимает 1 — 2 секунды.

Муфта компрессионная для ПНД труб

Комрессионные муфты соединительные изготавливаются из экологически чистого материала, полипропилена. По своим характеристикам этот материал превосходит многие пластики, он отличается долговечностью, высокой стойкостью к перепадам температуры, отличными антикоррозийными показателями.

Детали трубопровода, выполненные из этого материала, безотказно прослужат весь срок своей службы, а вода, замерзшая в муфте, не повредит ее, пластик способен расширяться, а затем принимать первоначальную форму.

Преимущества современных фасонных частей для сборки трубопроводов заключаются в их легкости монтажа, низкой ценой, высоким качеством. Компрессионные цанговые гайки имеют удобную конструкцию с механизмом ручного затвора, для установки малых диаметров 20 мм, 25 мм, а также необходимые упоры для ключа, который может быть использован для установки больших диаметров до 110 мм.

Номенклатура выпускаемых компрессионных муфт позволяет подобрать любой переходной или соединительный фитинг. Муфта соединительная компрессионная ТПК-АКВА выпускается размером 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. А итальянские муфты “Astore” диаметрами 20, 25, 32, 40, 50, 63, 75, 90, 110 мм. Рабочее давление при температуре 20ºС для диаметров от 20 до 63 мм составляет  16 атмосфер. А для диаметров от 75 до 110мм – 10 атмосфер. Максимальная рабочая температура 45ºС

Для установки компрессионной муфты обжимной не требуется применение специальных сварочных аппаратов или знания особых навыков, весь процесс установки занимает 15 минут и с ним может справиться любой человек. Главное условие – это правильно, до упора, вставить трубу. Также, допускается многократное использование муфты переходной, например, при строительстве сезонных систем полива на приусадебном участке.

Переходные резьбовые муфты с наружной резьбой применяется в системах питьевого и технического водоснабжения, системах полива. Наружная трубная резьба позволяет соединить трубопровод из ПНД к стальному трубопроводу без применения сварочных работ.  С внутренней резьбой муфта также имеет шаг резьбы, соответствующий стандартному шагу стальной резьбы, что позволяет ее использовать для перехода с полиэтиленовой трубы на стальную или металлическую запорную арматуру.

Как соединить оцинкованную трубу без резьбы

Если вы изучите тип муфты, которую вы используете для оцинкованной трубы, и процедуру установки, вы можете убедиться, что она герметична.

Что наиболее важно, трубы этого типа имеют шероховатое или гладкое цинковое покрытие. Однако гладкость или вязкость зависит от типа процесса нагрева цинка и стали.

Большинство оцинкованных труб грубые. Вот почему людям трудно запечатать две трубы.

Что вам нужно сделать это:

1. Рулетка измерительная

2. Hackshaw

3. Шпатель

4. Гаечный ключ

Методы безрезьбовых соединений:

Все способы подключения, не требующие нитей, разделены на 2 большие группы:

а) Методы сварки

Методы сварки подразделяются на несколько подвидов. Это

1. Сварка плавлением

2.Сварка давлением

B) Несварочные методы без резьбы

Несварочные методы подразделяются на несколько подвидов, например,

1. Соединение с помощью муфт

2. Подключение с помощью фитинга Gebo

3. Фланцевое соединение

4. Натяжное соединение

Как соединить оцинкованную трубу без резьбы?

Возможно, вы беспокоитесь о безопасном выполнении этой работы. Хотя правильно настроить это немного сложнее, это не невыполнимая задача.Необходимо выполнить лишь некоторые шаги. Это оно.

Шаг-1.

На первом этапе вам необходимо измерить внешний диаметр каждой трубы, которую вы используете в своей работе. Вы можете использовать ленту, чтобы измерить трубу.

При совпадении диаметров следует выбирать стандартную муфту. С другой стороны, если вы обнаружите, что диаметры не совпадают, выберите ступенчатую муфту.

Шаг-2.

Для определения шероховатости и прочности покрытия можно изучить площадь поверхности оцинкованной трубы.

Если оцинкованное покрытие текстурированное, необходимо выбрать муфту, которая предназначена для труб с шероховатой поверхностью.

Шаг 3.

Чтобы проверить, является ли труба квадратной, выравнивание уровня плотника проводится напротив конца трубы без резьбы.

Чтобы выполнить эту работу, вы можете использовать ножовку или бензопилу, чтобы подрезать каждую трубу, когда вы обнаружите, что конец не заподлицо. Удалите все неровности на конце трубы с помощью шлифовальной машинки по металлу.

Шаг-4.

Грязь, смазка и другие компоненты могут затемнить область соединения. Ткань и обезжириватель на водной основе — идеальные варианты, чтобы избавиться от всего этого. Это облегчит вашу работу, и вы сможете двигаться намного быстрее и идеально.

Зафиксируйте средний стержень муфты на стыке трубы, и вы можете использовать карандаш, чтобы отметить точки на каждом конце муфты.

Шаг-5.

Установите конец оцинкованной трубы без резьбы в муфту.Установите конец муфты с проведенной линией на трубе с выровненным режимом.

Шаг-6.

В последнем месте нужно затянуть крепежные болты до тех пор, пока муфта не установит оцинкованные трубы в нужное место.

Для выполнения этой работы вы можете использовать динамометрический ключ, установленный на муфте, который может отмечать требуемый крутящий момент для затягивания болтов, пока гаечный ключ не снимется равномерно.

Черные и оцинкованные фитинги

На рынке труб наблюдается конкуренция двух различных типов труб, а именно, фитингов для труб из черной стали и фитингов для труб из оцинкованной стали.

Эти две трубы являются двумя наиболее часто используемыми трубами, которые используются для транспортировки жидкости и газа. Как черная стальная труба, так и оцинкованные трубы поставляются со стальными конструкциями. Оцинкованная труба покрыта цинком; с другой стороны, черная труба — нет.

Таким образом, мы видим, что оцинкованная труба более долговечна, чем черная труба для транспортировки.

Из-за легкой эрозии черной стальной трубы она пригодна для транспортировки газа; С другой стороны, оцинкованная труба — хороший вариант для транспортировки воды.

Самое главное, мы видим использование оцинкованных труб для подачи воды в дома и коммерческие здания.

Черная стальная труба отличается бесшовностью, поэтому черная сталь лучше всего подходит для транспортировки газа на промышленные предприятия и в большие рестораны. Этот тип трубы лучше предотвращает возгорание по сравнению с оцинкованной трубой.

Основное отличие стальной трубы от оцинкованной заключается в их поверхности. Черная стальная труба не имеет покрытия и поставляется без пара, поэтому она широко используется для транспортировки газа, такого как пропан и природный газ, в жилые и коммерческие здания.

Преимущества оцинкованных труб:

Для жилого дома большинству домовладельцев предпочтительнее оцинкованные трубы. Он покрыт слоем цинка, предотвращающим ржавчину.

Самое главное, что эта труба настолько прочная и долговечная. Для транспортировки воды этот вид трубы отлично подойдет.

Недостатки оцинкованных труб:

Некоторые люди жалуются, что срок службы этой трубы слишком короткий по сравнению с другими типами труб.Длится примерно 20-50 лет.

Со временем минеральные отложения внутри оцинкованных труб имеют тенденцию к засорению, препятствующему регулярному течению воды.

Еще один минус этой трубы — она ​​очень прочная и тяжелая. Из-за этого людям сложно работать.

Когда вы обнаружите повреждение оцинкованных труб, гальванизация снаружи будет нарушена, и труба будет в небольшой степени уязвима для коррозии. Поэтому пользователям иногда бывает сложно пользоваться.

Часто задаваемые вопросы:

Вопрос-1. Могут ли оцинкованные трубы вызывать отравление свинцом?

Ответ: К поверхности оцинкованных труб можно прикрепить частицы свинца. Со временем частицы имеют тенденцию смешиваться с питьевой водой, что приводит к повышению уровня свинца.

Вопрос-2. Как долго служат оцинкованные водопроводные трубы?

Ответ: В среднем оцинкованные водопроводные трубы служат до 50 лет. Однако типичный срок службы этой трубы варьируется. Иногда это могло быть от 40 до 50 лет.

Более того, качественные оцинкованные трубы правильной формы служат дольше обычного.

Вывод:

Самый важный фактор — нужно использовать оцинкованную трубу. Когда вы соединяете две оцинкованные трубы без резьбы, вы должны следовать подходящим для вас шагам. Однако есть много техник и методов, которые вы можете использовать. Но помните, что вы выбираете только тот путь, который вам будет проще.

A Краткая статья о соединении в качестве трубной арматуры

Трубная муфта , , используемая в трубопроводе или водопроводе, представляет собой очень короткий отрезок трубы или трубки с раструбной или внутренней трубной резьбой на одном или обоих концах, позволяющий соединять вместе две трубы или трубки одинакового или разных размеров.Муфты — это фитинги, которые помогают удлинить или ограничить участки трубопровода. Эти фитинги также используются для изменения размера трубы. Его также используют для ремонта сломанной или протекающей трубы.

Для большинства трубопроводов требуется соединить или отрезать несколько отрезков трубы, чтобы облегчить изменение направления и пересечение препятствий. Это требует довольно быстрого способа соединения секций труб при сохранении целостности труб в процессе. Муфта для труб — это фитинг, используемый для соединения двух или более труб таким образом, чтобы между ними сохранялась непрерывность.

Корпус трубной муфты обычно изготавливается из того же или аналогичного материала, что и трубы, которые она соединяет. Они могут быть жесткими или гибкими в зависимости от величины движения, которому подвергается труба, а также могут быть постоянными или съемными. Трубная муфта может быть увеличена или уменьшена по внутреннему диаметру для соединения труб разных размеров, иметь Т-образную или крестообразную форму для соединения более двух труб или наклонная для образования изгибов. Муфты для труб могут также включать периферийные элементы или оборудование, такие как смотровые отверстия, расходомеры или клапаны.

Категории трубных муфт

Муфты в составе трубопроводной арматуры можно разделить на две основные категории.

  • Постоянная муфта
  • Муфта съемная

Постоянная муфта

Постоянные трубные муфты обычно используют пайку или пайку в случае стальных или медных труб или клея в случае труб из ПВХ. Эти неразъемные соединения, если они установлены правильно, обладают отличными характеристиками жесткости и герметичности, когда не предвидятся будущие изменения в трубопроводе.

Съемная муфта

Съемные трубные муфты чаще всего имеют резьбовую конструкцию, что позволяет их навинчивать на соединяемые трубы. Самым простым из них является сечение основной трубы, немного превышающее длину соединяемых труб, и нарезание внутренней резьбы. Концы труб также имеют резьбу, а муфту просто заклеивают пенькой или уплотнительной лентой и навинчивают на обе трубы.

Типы трубных муфт

  • Муфта полная
  • Полумуфта
  • Муфта переходная
  • Муфта компрессионная
  • Муфта скольжения / Ремонтная муфта

Муфта полная

Full Coupling используется для соединения труб малого диаметра.Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Он может быть как с резьбой, так и с муфтой.

Полноразмерная муфта , приварная муфтой , используется для соединения труб с гладким концом с малым проходным отверстием, когда согласно спецификации трубы требуется сварка муфтой. Полноразмерная муфта с резьбой используется для соединения труб малого диаметра с резьбовыми концами. Если два конца муфты различны (например, один с резьбой BSP и один с резьбой NPT), то его обычно называют адаптером .

Полумуфта

Полумуфта

используется для ответвления труб малого диаметра от резервуара или трубы большого диаметра.Он может быть резьбовым или гнездовым. Он имеет гнездо или конец резьбы только с одной стороны.

Полумуфта , приваренная раструбом, может быть непосредственно приварена к трубе с большим внутренним диаметром для создания ответвления. Он используется для снятия ответвления трубы с малым отверстием от трубы с большим диаметром, где требуется, чтобы труба выполнялась сваркой муфтой с малым диаметром отверстия. Резьбовая полумуфта имеет только один конец резьбы, а другой конец муфты должен быть концом для сварки встык либо с гладким концом, либо со скосом.

Муфта переходная

Переходная муфта предназначена для соединения труб разного диаметра. Редукционная муфта имеет резьбу двух разных размеров с каждой стороны. Переходные муфты обычно используются там, где небольшие технологические питающие линии объединяются в большие цепи питания или когда устанавливаются фитинги малого диаметра. Переходные муфты обычно имеют простой ступенчатый профиль и навинчиваются на два отрезка трубы так же, как и стандартное соединение труб. Конструкции сварных переходных муфт аналогичны резьбовым, но не имеют резьбы.

Муфта компрессионная

Компрессионная муфта соединяет две идеально выровненные трубы, в которых коническая муфта с прорезями помещается поверх стыка, а два фланца натягиваются на муфту так, что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Муфта скольжения / Ремонтная муфта

Муфта скольжения (иногда также называемая ремонтной муфтой ) включает две трубы, одна из которых выдвигается из другой трубы на разную длину.Скользящая муфта намеренно сделана без какого-либо внутреннего упора, чтобы ее можно было вставить на место в труднодоступных местах, например, при ремонте трубы, имеющей небольшую утечку из-за коррозии или разрыва при замерзании, или которую пришлось временно разрезать для некоторых причина. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение скользящей муфты, чтобы убедиться, что она расположена правильно.

Муфты вращающихся валов (ссылка в Википедии)

Муфта — это устройство, используемое для соединения двух валов вместе на их концах с целью передачи энергии, при этом допуская некоторую степень несовпадения или концевого перемещения, или и то, и другое.Муфты в составе соединения вращающихся валов могут быть следующих типов.

  • Муфта жесткая
  • Гибкая муфта

Эта статья была деликатно ограничена для соединения в объеме трубопроводной арматуры. Муфты для соединения вращающихся валов будут рассматриваться отдельно.


Теперь ваша очередь вносить вклад

Что вы думаете об этой статье — информативной или требует доработки? Какие еще типы трубных муфт обычно используются в трубопроводной промышленности? У вас возникли вопросы или вопросы о соединении труб? Поделитесь своими отзывами и опытом в поле для комментариев ниже, чтобы сделать эту статью более содержательной.


база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей — знания увеличиваются за счет обмена, но не за счет сохранения.

Связанные

Объяснение 20 типов сантехнической арматуры (с фотографиями)

Для среднего домовладельца может быть непросто узнать, какая сантехника и куда проложена. Есть много разных типов, размеров и материалов, которые следует учитывать.Какие из них вам нужны, зависит от работы.

Если вам нужны дополнительные указания, вы попали в нужное место. Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.


Различная сантехническая арматура

1. Адаптер


Адаптер имеет охватываемый и охватывающий концы, при этом охватываемая часть имеет резьбу снаружи, а охватывающая — внутри.

Они используются для соединения труб разного диаметра или даже для превращения охватываемой трубы в охватывающую и наоборот.

Существует три типа переходников: «папа», «мама» и с прямой резьбой. Если на одном из концов переходника нет резьбы, его нужно приварить или припаять к трубе.

Адаптеры незаменимы при удлинении или окончании участков трубопровода. Герметичные переходники могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопроводов к трубным системам.

Вы можете найти адаптеры из различных материалов, в том числе:

  • Сталь.
  • Алюминий.
  • Резина.
  • Латунь.
  • Медь.
  • Чугун.
  • Полимеры.

2. Ниппель

Ниппель для труб — один из самых популярных видов фитингов; это тоже очень важно. Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка трубопровода.

Ниппельный фитинг имеет два наружных конца и может быть из различных материалов и отделок, например:

  • Латунь.
  • Алюминий.
  • Медь.
  • ПВХ.
  • Углеродистая сталь.
  • Нержавеющая сталь.

Существует пять типов трубных ниппелей, в том числе:

  • Приварной ниппель: Используется для соединения трубных обжимных фитингов. Они прочные и могут использоваться при резких скачках давления, вибрации и изменениях.
  • Ниппель с шестигранной головкой: Имеет два конца с резьбой и шестигранный центр. Доступен в различных материалах, разной длине и резьбе.
  • Обжимной ниппель: Используется для подачи жидкости через трубу одного размера к другому.
  • Цилиндрический ниппель: Короткий трубчатый ниппель с внешней конической резьбой на каждом конце, без резьбы между ними.
  • Закрытый ниппель: Резьба на обоих концах. Также называется «бегущий сосок».

Перед покупкой трубного ниппеля важно учесть материал, толщину и диаметр, чтобы убедиться, что вы получите правильный фитинг.

3. Союз

Муфты состоят из трех частей: гайки, охватываемого конца и охватываемого конца. Они предназначены для соединения двух труб с возможностью отсоединения труб без повреждения или деформации. Их удобно использовать при техническом обслуживании или в случае плановой замены в будущем.

Трубные соединения доступны из широкого спектра прочных материалов, таких как:

  • Чугун.
  • Никель.
  • Латунь.
  • Бронза.
  • Пластик.
  • Резина.

Одно из многих преимуществ переходных фитингов — их простота установки.

Они используются в различных промышленных и муниципальных приложениях, таких как технологические трубопроводы и системы очистки сточных вод. Покупая штуцер, подумайте, какой тип и размер вам нужен.

4. Барб

Фитинги с зазубринами обычно имеют охватываемый на одном конце и конический и ребристый конус на другом.Они предназначены для захвата трубки изнутри и герметизации соединения.

Когда зазубренный фитинг вставлен, шланг или трубка сначала расширяются, а затем расслабляются. Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение закрывается, и его становится трудно отсоединить. Фитинги с зазубринами обычно используются в системах контроля газа, воздуха и жидкости при низком давлении.

Для подключения воды используются пластиковые зазубрины для холодной воды. Латунные зазубрины используются для переноса горячей воды.Перед покупкой зубчатого фитинга примите во внимание следующее:

  • Совместимость материалов.
  • Одинарный или многоствольный.
  • Жесткость трубки или шланга.
  • Внутренний диаметр шланга или трубки.

5. Муфта

Муфты очень похожи на штуцеры. Однако их нельзя отсоединить, не повредив трубы.

Муфты

можно использовать для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; раструбный редуктор — это обычная муфта, используемая для этого, поскольку она соединяет большую трубу с меньшей.

Вы найдете муфты с внутренней резьбой или без резьбы. Муфты без резьбы используются либо для пайки меди, либо для сварки пластмасс растворителем.

Есть два других основных типа муфт:

  • Компрессия: Соединяется между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах. Уплотнения предотвращают протекание.
  • Накладка: Обычно используется для ремонта поврежденной трубы определенной длины.

Соединительные фитинги доступны в различных материалах; в их число входят:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • ХПВХ (хлорированный поливинилхлорид).
  • ПВХ.
  • Нержавеющая сталь.

6. Крест

Как следует из названия, крестовины представляют собой четырехходовые фитинги, комбинацию двух тройников (см. Ниже). Они состоят из одного входа и трех выходов, и они часто имеют раструб, приваренный растворителем, или концы с внутренней резьбой.

Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.

Крестовины

в основном используются в сантехнике, где тепловое расширение не является проблемой, например, в спринклерных системах пожаротушения.

Эти типы фурнитуры доступны в следующих материалах:

  • Латунь.
  • Сталь.
  • Нержавеющая сталь.
  • Податливый.
  • ПВХ.

7. Тройники

Тройники тройники. Они похожи на муфту с выходом посередине. Это короткие трубы с 90-градусным «ответвлением» в центре.

Существует два основных типа тройников:

  • Тройник прямой: Используется в установках, где длина участка трубы совпадает с размером тройника.
  • Переходной тройник: Используется, когда тройник меньше, чем напорная труба.

Тройники доступны в различных материалах:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • Медь.
  • ХПВХ.
  • ПВХ.
  • Нержавеющая сталь.

8. Тройник седла

Футболки Saddle очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.

Чаще всего используются в ирригационных системах, когда вам нужно добавить новую дождевальную линию. Седловые тройники «защелкиваются» на трубу с помощью клея. Как только клей осядет, просверливается новое отверстие.

9. Wyes

Wyes похож на букву «Y.«Они обычно используются в дренажной арматуре и имеют ответвление под 45 градусов.

Наклон ветви разработан для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.

Фитинги типа Wye доступны в:

10. Фланцы

Фланец — это круглый фитинг, используемый для соединения труб. Трубы нарезаются резьбой или привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.

Фланцы

в основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.

В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.

Предлагаются в нескольких материалах:

  • Медь.
  • Податливый.
  • ПВХ.
  • Латунь.

11. Колено

Угловые фитинги изогнуты и используются в основном для изменения направления потока.В основном они производятся под углом 45 и 90 градусов и могут иметь пропитку или резьбу.

Концы углового фитинга могут быть выполнены под сварку встык, нарезание резьбы или втулку. Редукционный локоть — это когда два конца различаются по размеру.

Отводы изготавливаются из следующих материалов:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Нержавеющая сталь.

12. Колпачки

Колпачки используются для закрытия конца открытой трубы и герметичны для жидкости и газа.Колпачок может быть прикреплен к концу трубы с помощью внутренней резьбы (внутренняя) или муфты, приваренной растворителем.

Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, двутавровой или U-образной; у некоторых даже будет рукоять.

Заглушки доступны в различных материалах:

  • АБС.
  • Медь.
  • ХПВХ.
  • Латунь.
  • Хромированная латунь.
  • ПВХ.
  • Податливый.
  • Нержавеющая сталь.

13. Заглушки

Заглушки

используются аналогично заглушкам, но вместо того, чтобы устанавливаться на трубу, они устанавливаются внутри.Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.

Они предлагаются во многих из тех же материалов, что и колпачки:

  • АБС.
  • Медь.
  • Латунь.
  • Нержавеющая сталь.

14. Втулки

Втулки похожи на винтики. В основном они используются для соединения труб разного диаметра, превращая большой фитинг в маленькую трубу. Они могут иметь внутреннюю и внешнюю резьбу; Тем не менее, это не всегда так.

Втулочные фитинги меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.

Этот тип фитинга имеется в наличии:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Податливый.

15. Механическая втулка

Механическая муфта соединяет две трубы с помощью винта или другого приспособления и проста в установке.

Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали.Хомут сжимает резину, что создает плотное уплотнение.

Этот тип фитинга немного гибок и может использоваться при перекосах в труднодоступных местах.

16. Клапан

Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:

  • Изоляция: Используется для временного отключения части системы трубопроводов. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте годами до замены.
  • Дросселирование: Используется для регулирования давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; тем не менее, они могут со временем сработать. Обычно устанавливаются вместе с запорным клапаном на случай неисправности.
  • Обратный клапан: Также называемые обратными клапанами, они позволяют свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.

Клапаны в основном изготавливаются из таких металлов, как:

  • Бронза.
  • Чугун.
  • Стальное литье.
  • Нержавеющая сталь.
  • Углеродистая сталь используется для высокого давления или высоких температур.

17. Редуктор

Редуктор предназначен для уменьшения расхода. Поставляется двух типов:

  • Концентрический переходник: Похож на конус. Предназначен для соединения двух участков трубы на одной оси. Обычно используется при изменении диаметра трубы.
  • Эксцентриковый переходник: Используется в системах трубопроводов, в которых труба на входе больше, чем труба на выходе.

Редукторы доступны из различных материалов, таких как:

  • Сталь углеродистая.
  • Сплав.
  • Нержавеющая сталь.

18. Очистка

Фитинг для промывки включает съемные части, которые обеспечивают доступ к канализации без необходимости снимать сантехнические приспособления. Очистка позволит шнеку (типу дрели) войти и очистить забитый слив.

Его важные очистители размещаются в доступных местах, поскольку шнек — не самый длинный инструмент.В более крупных сантехнических системах предусмотрено несколько чисток, которые будут проводиться через равные промежутки времени.

Очистители в основном выполняются из ПВХ.

19. Тройник комбинированный

Тройники комбинированные имеют постепенно изгибающуюся центральную ветвь. Они используются в канализации, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Изгиб также облегчает водопроводчику проталкивание инструмента в виде змеи.

Эти фитинги доступны из ПВХ.

20. Тройник дивертора

Этот тип тройника в основном используется в системах водяного отопления под давлением.Он отводит часть потока из первичной линии в боковую ветвь, соединенную с теплообменником.

Он спроектирован так, чтобы обеспечить постоянный поток через основную линию, даже если ответвление отключено.

Установка тройника переключателя может оказаться сложной задачей. На нем имеется направленная маркировка, которой необходимо следовать. Если он установлен в обратном порядке, он не будет работать должным образом.

Тройники дивертора доступны в материалах, аналогичных обычным тройникам:

  • Нержавеющая сталь.
  • АБС.
  • Латунь.
  • Хромированная латунь.
  • Медь.
  • ПВХ.

Часто задаваемые вопросы о типах сантехнической арматуры

Где купить сантехнику?

Сантехническую арматуру можно приобрести в местных магазинах бытовой техники и товаров. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.

Как найти правильный фитинг?

Вы можете сделать это, задав себе простой вопрос: зачем мне это нужно?

Фитинги — это то, что объединяет трубы для различных применений в наших домах.Некоторые предназначены для перенаправления, другие — для увеличения длины.

Размер — еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.

Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки (1) .

Что такое сантехника?

Сантехника подключается к водопроводной системе для подачи и отвода воды.Это могут быть ванны, душевые, кухонные раковины и смесители.

Типы трубопроводных систем

«Новые» дома в США (построенные в середине 1970-х) оснащены пластиковыми трубами и фитингами. Используемые материалы оценены Американским обществом испытаний и материалов.

Эту рейтинговую систему можно использовать для оборудования, находящегося под давлением, например, для распределителей холодной и горячей воды, питьевой воды и ирригационных систем. Его также можно использовать для установок без давления, таких как дренажные, канализационные и ливневые системы.

В более старых домах (до 1960 г.) для канализации, сточных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод и предотвращения попадания канализационных газов в дома.

Сегодня дома оборудованы ПВХ (поливинилхлоридом) и медными трубами. Эти материалы прочные, долговечные и, что самое главное, просты в установке (2) .

Руководство по материалам для сантехнической арматуры

Использование правильного материала может означать разницу между беспроблемным и герметичным.Знание того, какие материалы куда идут, поможет вам быстро найти подходящую фурнитуру для вашего дома.

  • Чугунная арматура: Подходит для систем DWV и обычно черного цвета.
  • ПВХ, сортамент 40: Используется в системах DWV, ирригации и наружных применениях, таких как бассейны и спринклеры. Материал также может использоваться в системах, находящихся под давлением. Его нельзя использовать для сжатых газов или воздуха.
  • ПВХ, график 80: Может использоваться в системах, находящихся под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
  • Медь: Используется для распределения горячей и холодной воды в системах, находящихся под давлением.
  • Акрилонитрилбутадиенстирол (ABS): Обычно используется в системах DWV в западных частях США.
  • Латунь: Смесь металлических сплавов, таких как медь и цинк. Латунь является распространенным материалом для изготовления фитингов. Он используется в системах под давлением, в основном для питьевой воды и в системах горячего водоснабжения (3) .
  • ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ (4) .

Фитинги

Трубы легко купить — все, что вам нужно знать, это длина и материал. Однако фурнитура — это совсем другая история. Крайне важно использовать правильную фурнитуру для разных областей.

Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или неисправностям в вашей системе.Следуя нашему руководству по типам сантехнической арматуры, вы будете чувствовать себя немного увереннее в следующий раз, когда будете искать сантехническую арматуру.

Вы моете сантехнику дома? Какой тип фитинга вы предпочитаете использовать? Дайте нам знать в комментариях ниже.

Различные типы трубопроводов и сантехнической арматуры

Трубопроводы и сантехническая арматура — это детали, которые соединяют трубы и помогают изменять направление потока или размер трубы или соединять различные компоненты, например, угловой фитинг, тройник, эксцентриковый переходник, компрессионный фитинг и т.Они используются для контроля направления и количества жидкости или текучей среды в трубопроводах и водопроводных системах без утечек. Эти фитинги включают колено, тройник, крестовину, переходник, соединение, муфту, ниппель, заглушку и крышку, переходники, фланцы и клапан.

Угловой фитинг:

Угловой фитинг — один из наиболее часто используемых фитингов для изменения направления трубы. Это труба с острым изгибом, которая используется для нескольких целей в промышленных приложениях, таких как поточные линии для управления потоком и направлением жидкостей, химикатов, газов и жидкостей в различных процессах.Они доступны в различных материалах, включая медь, резину, пластик, нержавеющую сталь, алюминий и железо. Колено трубы устанавливается между двумя длинными трубами для изменения направления потока жидкости или текучей среды. Обычно они доступны двух типов; то есть 90 градусов и 45 градусов.

Угловой переходник:

Угловой переходник — это изогнутая труба, имеющая на обоих концах разные диаметры. Обычно он используется для соединения двух труб разных размеров с целью изменения количества потока жидкости, газа или текучей среды.Они доступны в различных материалах, включая железо, нержавеющую сталь, резину, медь, алюминий и латунь. Переходные угловые фитинги доступны с разными углами изгиба, например, 90 °, 45 °, 135 °, 180 ° и т. Д.

Уличный угловой фитинг:

Уличный угловой фитинг — это угловой фитинг с внутренней резьбой на одном конце и наружной резьбой на другом. Это трубопровод и водопроводный фитинг, который используется для соединения двух труб под разным углом, одна из которых имеет внутреннюю резьбу (внутреннюю резьбу), а другая — наружную резьбу (внешняя резьба).

Тройник для трубы:

Тройник — это фитинг Т-образной формы. Он имеет два выхода под углом 90 ° каждый и одну основную соединительную линию. Это труба с соседними выходами, которая используется для соединения труб под углом 90 °. Тройники используются как в коммерческих, так и в промышленных целях. Они доступны в нескольких размерах. Они сделаны из таких материалов, как углеродистая сталь, железо, алюминий, пластик, нержавеющая сталь, медь, латунь и резина. Существуют различные типы тройников для труб, такие как прямой тройник, тройник с внутренней и наружной резьбой, тройник с наружной и внутренней резьбой, переходной тройник и тройник.

Прямой тройник:

Прямой тройник — это Т-образный трубный фитинг с двумя выходами под прямым углом.

Тройник с наружной и внутренней резьбой:

Тройник с наружной резьбой — один из наиболее часто используемых фитингов. Тройник с наружной резьбой состоит из трех частей; тело, орех и оливковое. Он используется для соединения частичной трубы с внутренней трубной резьбой NPT (национальная трубная резьба), а тройник с внутренней резьбой соединяется с наружной резьбой NPT. Они доступны из различных материалов, включая нержавеющую сталь, алюминий, медь, никель, железо, бронзу, пластик, ПВХ и резину.Они сконструированы особым образом и подходят для стандартной внутренней резьбы, такой как BSP, BSPT, RC, G и т. Д.

Тройник с наружной и внутренней резьбой:

Тройники с наружной резьбой используются для соединения компонентов в пневматической системе, а тройники с внутренней резьбой используются для соединения трех труб с наружной резьбой на одной или нескольких сторонах. Эти фитинги считаются простыми в установке и обеспечивают безопасное и надежное герметичное соединение. Он используется в нескольких различных областях, таких как химическая промышленность, нефтегазовая промышленность, пищевая промышленность, производство электроэнергии и т. Д.

Переходной тройник:

Переходный тройник — это тип фитинга, который обычно используется в трубопроводной арматуре. Он имеет Т-образную форму с двумя концами одинакового размера, причем один конец немного меньше двух других сторон. Он доступен в различных размерах и материалах, включая алюминий, пластик, бронзу, чугун, латунь, стекловолокно, керамику, резину или свинец. Переходный тройник используется в различных областях, таких как пищевая промышленность, судостроение, водоочистка, химические установки и т. Д.

Тройник-тройник и боковой тройник:

Фитинг тройник имеет два ответвления трубы под углом 45 градусов, и оба ответвления симметричны. Боковой тройник также имеет два ответвления, но одно прямое в том же направлении, а другое — под углом 45 градусов.

Крестовина:

Поперечный фитинг — это фитинг с четырьмя отверстиями в форме креста. Он состоит из 1 входа и 3 выходов или наоборот.

Фитинг редуктора трубы:

Трубный переходник — это сантехническая арматура.Это труба с большим диаметром на одной стороне, который уменьшается до меньшего диаметра на другом конце. Наиболее часто используемые редукторы:

Концентрический переходник:

Концентрический редуктор также известен как конический редуктор, потому что он имеет форму конуса. Центр обоих концов находится на одной оси, в результате чего образуются пузыри.

Эксцентриковый редуктор:

Эксцентриковый переходник не образует пузырей, поскольку центры обеих сторон находятся на разных осях.

Штуцер штуцера:

Муфтовый фитинг используется как альтернатива фланцам и муфтам, когда использование последних считается нецелесообразным.Муфта состоит из трех частей: гайки, внутренней и наружной резьбовых концов. Их легко устанавливать и снимать.

Сцепление:

Муфта — это механическое устройство, которое соединяет два вала вместе для передачи энергии. Существует три типа муфт: полная муфта, полумуфта и переходная муфта. Полная муфта используется для соединения небольших труб, полумуфта используется для ответвления от контейнера или трубы, а переходная муфта используется для соединения двух труб разных размеров.

Трубный ниппель:

Трубный ниппель — это небольшой трубный фитинг с наружной резьбой на одном или обоих концах. Он используется для соединения двух разных типов фитингов, таких как шланги, клапаны и трубы. Он доступен из различных материалов: латуни, меди и нержавеющей стали.

Заглушка и крышка:

Заглушка и заглушка используются для герметизации отверстий труб в процессе ремонта и обслуживания. У них есть нити; заглушка имеет наружную резьбу, а крышка — внутреннюю.Он доступен в различных материалах, включая резину, металл и пластик.

Переходные фитинги:

Переходные фитинги используются для соединения разных труб. У них есть как охватывающий, так и охватывающий концы, и если у них нет резьбы, их можно припаять или приварить к трубе. Они доступны из ПВХ, латуни и нержавеющей стали.

Фланцевые фитинги:

Фланцы плоские, круглой формы. Это идеальное уплотнение для крепежа. Его можно использовать с сантехнической арматурой, проходящей через стены и потолок, а также для дренажных труб.

Клапан:

Клапан используется для изменения направления потока воды. Существуют разные типы клапанов, которые используются для разных целей, например, для одностороннего потока, для управления объемом или давлением и т. Д.

Есть вопросы или нужно поговорить с продавцом?
Свяжитесь с нами

ДОМАШНИЙ РЕМОНТ; Установка и модификация водопроводных труб с резьбой

ДОМА, построенные за последние 30 лет, имеют водопроводные трубы из меди или, возможно, пластмассы. Медь относительно легко установить, потому что она легкая и детали можно соединять пайкой.Пластиковые трубы легкие и недорогие, их детали обычно соединяются с помощью растворителя.

В старых домах, однако, может быть сеть из оцинкованных стальных труб. Стальные трубы обладают высокой прочностью и стоят недорого. Они оцинкованы, покрыты цинком, чтобы противостоять ржавчине и коррозии. Стальная труба без гальванического покрытия называется «черная труба» и может использоваться для газопроводов или радиаторных линий. Стальная труба не паяется и не клеится; она соединяется вместе с помощью винтовой резьбы, поэтому ее часто называют «трубой с резьбой».»

Не вся труба с резьбой изготовлена ​​из стали. В некоторых домах трубы могут быть из латуни. Латунная труба превосходит стальную, потому что она устойчива к ржавчине и менее подвержена коррозии или накоплению отложений.

Если у вас стальные или латунные трубы, вы должны знать основы работы с резьбовыми трубами, чтобы иметь возможность производить ремонт или модификации.

При заказе трубы необходимо указать диаметр и длину трубы. Резьбовые трубы доступны в диаметрах 3/8, 1/2, 3/4 и 1 дюйм, причем 1/2 и 3/4 дюйма являются наиболее распространенными в домашних системах.Эти измерения относятся к внутреннему диаметру.

Длина должна включать расстояние между фитингами и дополнительный радиус действия фитингов. Если вы используете трубу 1/2 дюйма, добавьте 7/16 дюйма на каждый конец; и добавьте 1/2 дюйма на каждый конец для трубы 3/4 дюйма. Следовательно, если вы планируете использовать трубу 3/4 дюйма для соединения двух фитингов на расстоянии 36 дюймов друг от друга, вам понадобится труба длиной 37 дюймов (добавив 1/2 дюйма на каждом конце, чтобы обеспечить проникновение в фитинги).

Трубная резьба коническая — резьба у конца меньше диаметра, чем у середины трубы, поэтому они затягиваются при скручивании в муфту.Перед скручиванием деталей необходимо заделать внешнюю резьбу герметиком или тефлоновой трубной лентой. Это сделает стыки устойчивыми к ржавчине, а также герметизирует и смазывает их.

Нанесите щеткой на концы труб герметик для стыков, используя ровно столько, чтобы равномерно заполнить резьбу. Не покрывайте внутреннюю часть фитинга. Тефлоновая трубная лента — отличный заменитель шовного герметика. Оберните ленту по часовой стрелке вокруг ниток. Достаточно двух оберток, но они должны быть достаточно тугими, чтобы нити были видны.

Для работы с трубой с резьбой, естественно, потребуются инструменты. Если вы планируете произвести обширную модификацию, будет полезно арендовать труборез, расширитель для удаления заусенцев на конце только что отрезанной трубы, трубные тиски, приклад и матрицу. Для небольшого ремонта проще пойти в строительный магазин или к поставщику сантехники и попросить их нарезать трубу и заправить резьбу. Иногда можно встретить уже отрезанную трубу с резьбой.

Чтобы закрепить трубу на месте, вам понадобятся трубные ключи.Трубный ключ, или гаечный ключ Стилсона, имеет подвижную подпружиненную губку (называемую «крючковой губкой») с острыми зубьями. Гаечный ключ отрегулирован так, что он просто захватывает трубу; при вытягивании рукоятки крюк входит в трубу и плотно сжимает ее. Отталкивание ручки назад освобождает захват. Трубные ключи бывают разной длины, но для большинства работ подходят два 10-дюймовых ключа.

При сборке или разборке соединения необходимо использовать два гаечных ключа: один для закручивания трубы; другой — удерживающий ключ, чтобы удерживать соседние фитинги и предохранять их от ослабления.Ошибка, которую совершает большинство мастеров своими руками, заключается в перетягивании фурнитуры. Используя новый фитинг, поворачивайте трубу, пока не будут видны только три резьбы.

Если вам нужно переделать фитинг, добавьте несколько витков, чтобы получить плотную посадку. Однако труба ни в коем случае не должна заходить в фитинг так далеко, чтобы была закрыта вся резьба.

Заменить кусок поврежденной трубы между двумя имеющимися фитингами не так просто, как кажется на первый взгляд. Здесь необходимо использовать два коротких отрезка трубы и соединить их вместе с помощью дополнительного фитинга, называемого штуцером.Муфта состоит из трех частей: двух накидных гаек и кольца или накидной гайки. По одной накидной гайке прикрепляют к каждому концу труб. При повороте кольцевой гайки узел стягивается и затягивается.

Типы фитингов, используемых в трубопроводе

Что такое фитинги?

Фитинги

— это компонент трубопровода, который помогает изменять направление потока, например, колена, тройники. Изменяет размер трубы типа переходников, тройников переходников. Подключите различные компоненты, такие как муфты, и остановите потоки, такие как колпачки.

В трубопроводе используются различные типы фитингов. Фитинги, используемые в трубопроводных работах, перечислены ниже.

  • Колено
  • Тройник
  • Редуктор
  • Union
  • Муфта
  • Переходники
  • Olet (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet)
  • Клапан
    • Крест
    • Заглушка
    • Обжимной ниппель
    • Заглушка
    • Втулка
    • Компенсатор
    • Конденсатоотводчик
    • Изгиб с длинным радиусом
    • Фланцы

    В приведенной выше таблице перечислены наиболее широко используемые стандартные фитинги для труб.Эти стандартные детали кованы или кованы. Для изготовления кованой арматуры используются только бесшовные трубы. Из плиты изготавливают сварную арматуру большого диаметра.

    Эти фитинги доступны с различными типами торцевых соединений.

    Тип торцевого соединения трубной арматуры

    Колено трубное

    Колено используется чаще, чем любая другая трубная арматура. Это обеспечивает гибкость при изменении направления трубы. Колено в основном доступно двух стандартных типов: 90 ° и 45 °.Однако его можно сократить до любой другой степени. Доступны колена двух типов: с коротким радиусом (1D) и с длинным радиусом (1,5D).

    Колено 90 градусов

    Колено под углом 90 градусов устанавливается между трубами для изменения направления трубы на 90 градусов. Доступны в форме с длинным и коротким радиусом.

    Колено 45 градусов

    Колено под углом 45 градусов устанавливается между трубами для изменения направления трубы на 45 градусов.

    Колено с удлиненным радиусом

    В колене с большим радиусом радиус осевой линии равен 1.В 5 раз больше номинального диаметра трубы или можно сказать в 1,5 раза больше диаметра трубы. Обычно в трубопроводах используются отводы с длинным радиусом, поскольку потеря давления меньше по сравнению с отводом с коротким радиусом. Для этого требовалось больше места, чем для локтя с коротким радиусом.

    Колено с коротким радиусом

    В отводе с коротким радиусом радиус осевой линии равен номинальному размеру трубы или, можно сказать, умноженному на диаметр трубы. Отводы с коротким радиусом используются в условиях ограниченного пространства. Однако он имеет большой перепад давления из-за внезапного изменения направления потока.

    Колено переходное

    Переходное колено на 90 ° предназначено для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Редукционный колен устраняет необходимость в использовании одного фитинга и сокращает время сварки более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного колена обеспечивает меньшее сопротивление потоку и снижает влияние турбулентности потока и потенциальной внутренней эрозии. Эти функции предотвращают значительный перепад давления в линии.

    Отвод

    Отводы труб с большим радиусом используются в линиях транспортировки жидкостей, требующих очистки скребками. Благодаря большому радиусу и плавному изменению направления изгиб трубы имеет очень меньший перепад давления, и возможен плавный поток жидкости и скребка. Повсеместно доступны отводы труб 3D и 5D. Здесь D — размер трубы.

    Отвод под углом

    Отводы под углом не являются стандартными фитингами, они изготавливаются из труб. Обычно они предпочтительны для размера 10 дюймов и выше, потому что отвод большого размера стоит дорого.Использование углового колена ограничивается водопроводом низкого давления. Колено под углом может быть изготовлено из 2, 3 и 5 частей.

    Возврат — колено 180 градусов

    Поворотные колена используются для изменения направления на 180 °. Доступны в коротких и длинных моделях. Возврат используется в нагревательном змеевике, теплообменнике, вентиляции бака и т. Д.

    Тройник

    Тройник используется для распределения или сбора жидкости из напорной трубы. Это короткий отрезок трубы с 90-градусным ответвлением в центре.В трубопроводе используются два типа тройника: равномерный / прямой тройник и переходной / неравномерный тройник.

    Тройник прямой

    В прямом тройнике диаметр ответвления такой же, как диаметр коллекторной трубы.

    Тройник переходной

    У переходного тройника диаметр ответвления меньше диаметра трубы участка

    Тройник с решеткой

    Тройник с решеткой, также известный как тройник со скребком, используется в трубопроводах, которые очищаются скребками.Ветвь тройника имеет приваренную изнутри ограничительную планку, чтобы предотвратить попадание скребка или скребка в ветвь. Стержни приварены к ответвлению таким образом, чтобы обеспечить свободный проход скребка из спускной трубы.

    Тройник тройник / боковой

    Это тип тройника с ответвлением под углом 45 ° или под углом, отличным от 90 °. Тройник-тройник позволяет соединять одну трубу с другой под углом 45 °. Этот тип тройника снижает трение и турбулентность, которые могут препятствовать потоку.Тройник тройник также известен как боковой.

    Крест

    Крест также известен как четырехходовой фитинг. Крест имеет один вход и три выхода (или наоборот). Обычно крестовины не используются в технологических трубопроводах для транспортировки жидкости. Но кованые кресты — обычное дело в спринклерных системах пожаротушения.

    Переходники для труб

    Переходник для трубы изменяет размер трубы. В трубопроводе используются два типа переходников: концентрический и эксцентрический.

    Конический переходник для трубы или Конический переходник

    В концентрическом редукторе, который также известен как конический редуктор, центры обоих концов находятся на одной оси.Он поддерживает высоту центральной линии трубопровода. Когда центральные линии большей и меньшей трубы должны оставаться одинаковыми, используются концентрические переходники.

    Эксцентриковый переходник

    В эксцентриковом переходнике центры обоих концов находятся на разных осях, как показано на изображении. Он поддерживает высоту BOP (низа трубы) трубопровода. Когда одна из внешних поверхностей трубопровода должна оставаться неизменной, требуются эксцентриковые переходники.

    Смещение = (больший ID — меньший ID) / 2

    Редуктор обжима

    Обжимка похожа на переходник, но имеет небольшой размер и используется для соединения труб с трубами меньшего размера, сваренными с помощью болтов или раструбов.Как и редукторы, они также доступны в концентрическом и эксцентрическом типах. Доступны обжимки с разными типами концов. Например, оба гладких конца или один простой и один резьбовой конец.

    Заглушки для труб

    Колпачок закрывает конец трубы. Заглушки для труб используются в тупике трубопроводной системы. Он также используется в коллекторах трубопроводов для будущих соединений.

    Заглушки

    Концы заглушек используются с фланцами с соединением внахлест. В этом типе фланца заглушка приваривается к трубе встык, тогда как фланец свободно перемещается по заглушке.В основном это фланцевая деталь, но она покрывается стандартом ASME B16.9, поэтому считается трубопроводной арматурой.

    Штуцер для трубопроводов

    Муфты используются в качестве альтернативы фланцевому соединению в трубопроводах низкого давления с малым проходом, где демонтаж трубы требуется чаще. Соединения могут быть с резьбой или под приварку. В соединении три детали: гайка, охватывающая часть и охватываемая часть. Когда охватывающий и охватываемый концы соединяются, гайки обеспечивают необходимое давление для герметизации соединения.

    Муфта для труб

    Доступны три типа муфты;

    • Полная муфта
    • Полумуфта
    • Переходная муфта

    Полная муфта

    Full Coupling используется для соединения труб малого диаметра. Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Он может быть как с резьбой, так и с муфтой.

    Полумуфта

    Полумуфта

    используется для ответвления малого диаметра от сосуда или большой трубы.Он может быть резьбовым или гнездовым. Он имеет гнездо или конец резьбы только с одной стороны.

    Муфта переходная

    Переходная муфта используется для соединения труб двух разных размеров. Он похож на концентрический переходник, который поддерживает осевую линию трубы, но имеет небольшие размеры.

    Трубный ниппель

    Ниппель — это короткий отрезок трубы с наружной трубной резьбой на каждом конце или на одном конце. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов.Ниппели используются в трубопроводах низкого давления.

    Фитинги для сварки внахлест и резьбовые соединения

    Фитинги для сварки внахлест и резьбовые фитинги являются коваными изделиями и классифицируются в зависимости от их номинальных значений давления и температуры. Доступны они размером от 1/8 дюйма до 4 дюймов. Эти фитинги доступны в четырех номинальных классах давление-температура.

    • Фитинги класса 2000 доступны только с резьбой.
    • Фитинги класса 3000 и 6000 доступны как с резьбой, так и с сваркой внахлест.
    • Фитинги класса 9000 доступны только для сварки внахлест.

    Эти фитинги используются для трубопроводов малого диаметра и низкого давления.

    Колено для сварки внахлест

    Тройник и крестовина

    Сварка внахлест Тип

    Фитинги с резьбой

    Фитинги для труб Размеры фитингов должны соответствовать требованиям стандарта

    • Для кованых изделий (WP) Размеры указаны в
      • ASME B16.9- который является стандартным для заводских сварных фитингов для стыковой сварки для размеров от NPS 1⁄₂ до NPS 48 ”и
      • и B16.28 — который является стандартным для сварных стальных колен с коротким радиусом и возвратных труб для размеров от NPS 1⁄₂ до NPS 24 ”
    • Для кованых фитингов Размеры указаны в
      • ASME B16.11 — стандарт для фитингов из кованой стали, который охватывает фитинги для сварки внахлест и резьбовые фитинги

    Особая благодарность Софи Ши и г.Том за предоставленные изображения. Вы можете посетить их веб-сайт для получения дополнительных сведений о продуктах.

    Софи Ши — www.lianfachina.com

    Мистер Том — http://sinopipefittings.com

    A Руководство по трубным и трубопроводным фитингам: десять проверенных типов

    Утечки в системе чаще всего возникают на соединениях. Вот почему выбор, установка и обслуживание фитинговых соединений системы является важным компонентом работы предприятия.Если говорить только о затратах на электроэнергию, то несколько небольших утечек на объекте, использующем воздух на 100 фунтов. на квадратный дюйм, например, при затратах на потребление электроэнергии в 6 центов / киловатт-час может ежегодно тратиться более 22 000 долларов.

    Существует ли идеальное фитинговое соединение, которое обеспечивает работу без утечек на 100% при любых требованиях к параметрам системы? Нет. Трубы любого типа или фитинги могут протекать при определенных условиях, особенно при наличии механической вибрации. Однако некоторые конструкции и технологии фитингов обеспечивают большую надежность, чем другие.Правильно установленная качественная арматура может снизить утечку менее чем до 3%.

    Соображения по предотвращению утечек включают типы соединительных устройств, используемых для соединения технологических трубопроводов по всей системе, а также уровень опыта тех, кто устанавливает и обслуживает приложение. Ознакомление с важными советами и предупреждениями по проектированию, установке и техническому обслуживанию для различных типов фитингов может свести к минимуму потенциальные проблемы систем обработки жидкостей и повысить их общую производительность.

    Фитинги для труб

    Компрессионные фитинги. Это был первый разработанный трубный обжимной фитинг. Трехкомпонентная гайка, корпус и уплотнительное кольцо или втулка используют фрикционную рукоятку на трубке. Преимущество этого типа заключается в том, что при сборке не требуются специальные инструменты, в отличие от трубных соединений, для которых требуются резьбонарезные головки и плашки для нарезания резьбы. Кроме того, уплотнения часто бывают линейного типа, что создает доминирующую силу в одной небольшой области, обеспечивая одно из наиболее эффективных уплотнений между металлическими поверхностями. Однако этот тип соединения может выдерживать только минимальное давление в результате трения.Он доступен только из нескольких материалов (в основном из латуни) и часто плохо работает в системах, подверженных вибрации, термоциклированию и другим динамическим силам.

    Раструб. Состоит из гайки, втулки и корпуса с конусом или конусом. В некоторых случаях втулка используется как саморасширяющийся вариант, обычно для труб с более тонкими стенками или из более мягких материалов. По сравнению с оригинальным компрессионным фитингом, конусный фитинг может выдерживать более высокие давления и более широкие параметры системы.Он также доступен в большем разнообразии материалов и имеет большую площадь уплотнения, что обеспечивает возможность переделки при техническом обслуживании. Однако для подготовки трубы к установке требуются специальные инструменты для развальцовки. Кроме того, развальцовка НКТ может вызвать появление концентраторов напряжений в основании развальцовки или вызвать осевые трещины на тонких или хрупких НКТ. Неровные срезы трубок создадут неровную поверхность уплотнения.

    Врезной штуцер. Этот фитинг не требует специальных инструментов для сборки и рассчитан на более высокое номинальное давление, чем в исходной конструкции сжатия.Конструкция состоит из фитинга с гайкой, корпуса и наконечника (ов) с острым передним краем, который входит в обшивку трубки для достижения удерживающей способности. Второе уплотнение выполняется на длинной и глубокой поверхности между наконечником и внутренним конусом корпуса. Фитинги врезного типа обычно имеют конструкцию с одним обжимным кольцом. Это требует, чтобы носок наконечника выполнял две функции: врезался в трубку, чтобы удерживать ее, и обеспечивать уплотняющий элемент для корпуса муфты, действие, которое может легко нарушить одну или обе функции.Разделение функций двумя обжимными кольцами (первое для герметизации, второе для удержания трубки) решило бы эту проблему, поскольку разделение позволило бы разрабатывать каждый из элементов специально для этой задачи.

    Фитинг с механической ручкой. Как правило, это конструкция с двумя обжимными кольцами, в которой также может использоваться характеристика уплотнения с динамической нагрузкой. Это относится к пружинному действию втулки во время герметизации. Когда фитинг вытянут вверх, передняя обойма подпружинена, поскольку она уплотняет, тем самым соединяя поверхности трубки и корпуса муфты.Радиальное цанговое или удерживающее действие заднего обжимного кольца захватывает трубку на расстоянии сразу за пределами точки удержания трубки на передней части обоймы для повышения устойчивости к вибрации. Разрыв и переделка фитинга после установки могут быть успешно выполнены без повреждения фитинга или трубок. Некоторые производители предлагают калибр для обеспечения надлежащего и достаточного натяжения при первоначальной установке. Недостаточная затяжка трубных обжимных фитингов, особенно из более твердых материалов, таких как нержавеющая сталь, может быть основной причиной утечки.

    Фитинги для труб

    Трубы под приварку встык. Это соединение трубной арматуры, наиболее устойчивое как к вибрации, так и к усталости, но имеющее недостатки. Например, сварочное оборудование и специальное обучение, необходимые для выполнения соединения, могут быть дорогостоящими. Кроме того, для установки фитингов под приварку встык в систему требуется больше времени, чем для других вариантов фитингов. Кроме того, обучение необходимо для обеспечения качественных сварных соединений.Наконец, использование фитингов этого типа ограничивает доступность для обслуживания, если только обслуживающий персонал не готов носить с собой резак или ножовку, чтобы врезаться в системную линию.

    Фитинг NPT (национальная трубная резьба). Фитинги NPT, один из наиболее распространенных типов соединений в технологических жидкостях, имеют коническую резьбу как на наружном, так и на внутреннем концах. На самом деле уплотнение представляет собой «раздавливающее уплотнение» между соединяемыми металлическими поверхностями и происходит на боковой поверхности, гребне и впадине конической резьбы.Из-за сродства, которое имеет металл к самому себе, особенно при сопряжении с углеродистой сталью или нержавеющей сталью, заедание и разрыв металла будут происходить во время процедуры установки. При соединении резьбовых соединений NPT необходимо обязательно нанести смазку или герметик со смазывающим агентом на наружную резьбу, чтобы предотвратить повреждение. Популярным герметиком для резьбовых соединений является лента из политетрафторэтилена (ПТФЭ).

    SAE (Общество автомобильных инженеров) Фитинг с прямой резьбой. Другой набирающий популярность тип резьбы, SAE — это механический тип, предназначенный для удержания на месте только фитинга.Резьба SAE не обеспечивает герметичность. Герметизирующую функцию обеспечивает эластомер, обычно расположенный в основании наружной резьбы. Эластомер прижимается к выступу или плоской поверхности возле входа в гнездовой порт. Этот тип резьбового уплотнения предлагает преимущества соединения NPT в том, что обслуживание, доступность и переделка фитинга значительно упрощаются для установщика.

    Фитинги ISO (Международная организация по стандартизации) с параллельной и конической резьбой. Это аналогично фитингам с конической резьбой NPT (для обеспечения герметичности зависит от резьбы) и фитингам с прямой резьбой SAE, с использованием эластомера, металлической шайбы или прокладки в качестве резервного уплотнения.

    Конический фитинг с сухим уплотнением NPTF (National Pipe Thread Fine). Резьба Dryseal имеет корни, которые более усечены, чем гребни, поэтому посадка с натягом приводит к раздавливанию гребней сопрягаемой резьбы. Теория, лежащая в основе этой резьбы, заключается в том, что, когда гребень, основание и боковая поверхность резьбы входят в зацепление, всегда достигается сопрягаемый контакт, создавая уплотнение без смазки.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
