Требования по установке розеток и выключателей.
При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.
На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.
На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.
Расположение розеток и выключателей в комнатах

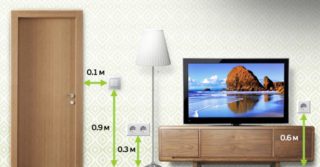

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях
Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.
Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.
В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.
В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м2 площади.
Расположение розеток и выключателей в ванной комнате
В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!
Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.
Расположение розеток и выключателей на кухне
Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.
Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.
Пример размещения розеток и выключателей на кухне
- для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
- минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
- розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
- на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.
Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.
Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».
Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.
Материалы, близкие по теме:
правила и советы, особенности для разных комнат
Содержание статьи:
Домовладельцам, которые решили самостоятельно сделать ремонт, важно знать, какое расстояние от проема до выключателя, а также до уровня пола нужно выдержать. Электрики все чаще отдают предпочтение не отечественным, а европейским стандартам, поскольку они характеризуются оптимальным соотношением практичности и удобства.
Расстояние выключателя от дверного проема, высота размещения розеток
В ГОСТах, ПУЭ отсутствуют нормативные акты, которые создают конкретные границы размещения выключателей и розеток от дверного проема. Специалисты утверждают, что оптимальная дистанция между дверью и переключателем – 10-15 см. Если сделать интервал больше, приходится тянуться и нащупывать устройство в темноте, что не очень удобно.
Оптимальная высота розеток над уровнем пола – 20-35 см. Однако в некоторых местах высоту лучше определять в индивидуальном порядке в зависимости от использования бытовой техники.
Если в конкретном месте будет организовано рабочее пространство, потребуется несколько розеток, предназначенных для настольной лампы, роутера, зарядных устройств, монитора и системного блока. Оптимальная высота размещения розеток – 80-90 см. Это значительно упростит процесс использования электрических устройств, поскольку не будет необходимости ударяться об углы стола и лазить под ним, чтобы включить или отключить прибор.
По расстоянию от двери до выключателя в нормативных актах остались преимущественно советские стандарты. В пособии по установке электрооборудования (ПУЭ) приведен следующий список требований:
- Выключатели устанавливают со стороны расположения ручки межкомнатной двери. Высота колеблется в пределах 0,5 – 1 метра.
- К розеткам предъявляется следующее: расстояние от газопровода не менее 0,5 метра.
Розетки можно устанавливать в любом месте комнаты, расстояние от поверхности пола при этом должно быть не менее одного метра. Данная информация актуальна на 2019 год, более детально ознакомиться с требованиями можно в российских нормативных документах.
Европейские стандарты
На евростандарты соотечественники начали обращать внимание относительно недавно. Удаленность переключателей и розеток от пола следующая:
- розетки на высоте – 0,3 м;
- переключатели на высоте – 0,9 м.
Такое расположение имеет как достоинства, так и недостатки. Электрические устройства удобно расположены и не бросаются в глаза. С другой стороны, чтобы дотянуться до устройства, нужно наклониться, часто мебель закрывает доступ к ним.
Положение выключателя по отечественным стандартам
Большинство многоквартирных домов в России было построено еще во времена существования Советского Союза, следовательно, все электроточки размещались по советским стандартам – выключатели на высоте от пола 1,6 м, а розетки – 0,9 м.
Розетки всегда находятся в поле видимости и до них недотягиваются дети. Однако чтобы включить свет, приходится поднимать руку.
Правильное положение выключателя света в спальне
В спальнях рекомендуется монтировать двойные розетки около кровати на расстоянии приблизительно 0,6-0,7 м от уровня пола. Аналогичную высоту составляют прикроватные тумбочки, что в совокупности позволит функционально использовать пространство, подключая ночник, заряжая мобильные устройства и т.д.
Если в комнате планируется устанавливать телевизор, дополнительно устанавливают еще одну розетку для подключения, например, стереосистемы, вай-фай и т.д. Суммарное количество розеток зависит от количества оборудования.
Резервную розетку устанавливают по европейским стандартам для удобного использования пылесоса, утюга, обогревателя и т.д.
На каком расстоянии от двери устанавливаются выключатели в ванной
Если говорить о выключателях и розетках в ванной, прежде всего нужно думать не о функциональности используемой жилплощади, а о безопасности пребывания в ней. Монтироваться розетки должны с умом, поскольку всегда есть вероятность их подтопления. Оптимальная удаленность от пола – не менее 0,5 метра. Обусловлено это тем, что в ванной не применяются низкорасположенные электрические приборы.
В ПУЭ приведено одно требование к размещению розеток в ванной комнате – интервал с душевой кабиной не менее 0,6 м.
Переключатели в ванных комнатах рекомендуется устанавливать по советским стандартам, т.е. за пределами комнаты, чаще всего в прихожей.
Расстояние от проема до выключателя в кухне
На кухне не обойтись без большого количества электрических приборов и бытовой техники, что ощутимо увеличивает нагрузку на электрическую сеть. Во избежание поломок и возгораний требуется разводку при необходимости заменить новой. Общие рекомендации, обязательные к ознакомлению:
- Для монтажа и подключения вытяжки розетку требуется размещать практически под потолком, на высоте не менее 2 метров.
- Одна из групп электрических приборов предназначена для напольных бытовых приборов, наиболее распространенные среди них – холодильник, духовой шкаф, морозильная камера, возможно, и стиральная машинка.
- На высоте 1,1 м от уровня пола устанавливают силовую группу, предназначенную для нагревательных устройств.
Расстояние выключателя света от поверхности пола и дверных проемов зависит от технических характеристик помещения. Как правило, наиболее практичной высотой является уровень опущенной руки человека.
Полезные советы
Несмотря на существующие стандарты, многие домовладельцы предпочитают делать «как им удобно». Чтобы нестандартные решения не стали причиной нежелательных последствий, стоит ознакомиться с несколькими советами:
- Рекомендуется схематически на поверхности стен изображать розетки и переключатели, это позволит проанализировать удобство, практичность.
- В целях безопасности запрещается устанавливать переключатели недалеко от источников влаги и тепла.
- Еще на этапе ремонтных работ нужно определиться, где будет стоять мебель, в противном случае ею может быть перекрыт доступ к электроточкам.
Можно посоветоваться со своими родственниками и товарищами, возможно, многие из них уже давно сделали ремонт и им есть с чем сравнивать и что посоветовать.
Существует большой ассортимент выключателей разных модификаций, выбрать подходящий не составляет особого труда. Наиболее распространенные виды: клавишные, сенсорные, оснащенные датчиком движения, акустические, а также поворотные. Производят устройства разных форм, текстур и цветов, поэтому их можно не скрывать, а, напротив, располагать на видном месте как дополнение к интерьеру.
Высота розеток и выключателей | PostRemont
Ремонт квартиры
Прежде всего, хочется подчеркнуть, что в российском строительстве нет каких либо документов, строго указывающих на общее число и положение розеток и выключателей в загородном доме или городской квартире.
Существует лишь одни регламент касающийся данной проблемы — это – СП 31-110-2003 – в нем указано, что выключатели лучше располагать возле двери с края где находится ручка, ориентировочное расстояние от пола — до одного метра, а розетки – практически на каком угодно участке на такой же высоте. Кроме этого ПУЭ, описывают, условия техники безопасности, которых необходимо придерживаться во время монтажных работ.
Содержание
- Стандарты высоты розеток и выключателей
- Правила подбора высоты выключателей и розеток
К примеру, выключатели советуют располагать на поверхности стены от края двери, где находится ручка, на высоте до ста сантиметров, также не возбраняется монтировать их около потолочной поверхности с выносным тумблером в виде длинного шнура, наименьшее расстояние от деталей электронных приборов, розеток и выключателей до газовых труб обязано составлять не менее пятьдесят сантиметров.
В квартирных помещениях ванных комнат и санузлов, а также в отелях, позволяется монтаж розеток в зоне 3, подключаемых к электросети через специальные защищенное оборудование или разделительные трансформаторы, учитывающие ток дифференциального плана, меньше 30 мА. Все выключатели и розетки обязаны устанавливаться не ближе шестидесяти сантиметров от двери душевой кабины.
Стандарты высоты розеток и выключателей
На данный момент стал популярен, — «евро вариант», где высота розеток от пола равна тридцати сантиметрам, а высота выключателей соответственно девяносто сантиметров. Однако в теории, данного «евро стандарта» регламентирующего высоту установки розеток и выключателей нет, данное понятие вошло в нашу жизнь совместно с широко распространенным термином «евроремонт», вытеснив предыдущий «советский стандарт», согласно которого, розетки монтировались на промежутке девяносто сантиметров от пола, а выключатели располагались примерно на высоте плеч.
У этих обоих «стандартов» имеются свои достоинства и недостатки, например «советский» метод установки, выключателей множество обывателей до сих пор называют максимально удобным. Поскольку выключатель, расположенный на видном месте, не мешает поставить по соседству предметы мебели, которые не будут его закрывать, и что немало важно данный способ работает лучше для защиты детей.
Однако «евро стандарт» можно отнести к максимально эргономичному варианту, поскольку он дает управлять световым потоком, вовсе не поднимая рук. К штепсельным розеткам, установленным на девяносто сантиметров от пола согласно «советского стандарта», комфортнее подключать электрические устройства, поскольку нет надобности низко наклоняться, однако если устройство не нужно часто отключать от сети и оно находится всегда в одной и той же зоне, удобнее будет расположение розетки внизу, что позволяет спрятать от посторонних глаз силовые кабели.
Правила с помощью которых можно правильно подобрать высоту установки выключателей и розеток, а также их расположение
— в первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.
— Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас.
— Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.
— Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.
высота розеток и выключателей от пола— Розетки расположенные над компьютерным столом, комодом, тумбочкой и т.д. оптимально установить на высоте 10-18 см от мебельной поверхности.
— Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.
— Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.
Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95ссм, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.
— На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.
Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.
Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.
На какой высоте согласно нормам, выполняются электромонтажные работы по установке выключателей и розеток в учреждениях здравоохранения, в больницах и поликлиниках? | ЭлектроАС
Дата: 4 октября, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работы
Метки: Монтаж выключателей, Подключение электрооборудования, ПУЭ, Установка розеток, Электромонтажные работы
Нужен электромонтаж или электроизмерения? Звоните нам!
Руслан
Подскажите, пожалуйста, на какой высоте согласно нормам, выполняются электромонтажные работы по установке выключателей и розеток в учреждениях здравоохранения, в больницах и поликлиниках? Где эти нормы можно прочитать? Спасибо.
Ответ:
Все электромонтажные работы должны выполняться в соответствии с ПУЭ и ПТЭЭП. Для медицинских учреждений существуют специальные и более жёсткие требования по электробезопасности. С этими требованиями можно ознакомиться в ГОСТ Р 50571.28 «Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений».
ПУЭ-7
6.6.30
Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
6.6.31
Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48
Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.
В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.50
Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
7.1.51
Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
7.1.54
Выключатели светильников рабочего, безопасности и эвакуационного освещения помещений, предназначенных для пребывания большого количества людей (например, торговых помещений магазинов, столовых, вестибюлей гостиниц и т.п.), должны быть доступны только для обслуживающего персонала.
ГОСТ Р 50571.28
710.55.3
Подключение розеток электропитания в медицинских помещениях группы 2 с медицинской системой IT.
Для каждого места лечения пациентов, например в изголовье коек, должны соблюдаться следующие правила установки розеток электропитания:
— должно быть установлено не менее двух розеток с питанием от отдельных линий либо
— должна быть обеспечена индивидуальная защита от сверхтока для каждой розетки.
Если в части медицинского помещения используются другие системы (TN-S), то розетки, подключенные к медицинской системе IT, должны иметь:
— конструкцию, которая исключала бы их использование в другой системе, или
— четкую, прочную маркировку.
Какие есть нормы и правила при электромонтаже розеток и выключателей? | ЭлектроАС
Дата: 23 мая, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работы
Метки: Монтаж выключателей, Монтаж розеток, Электролаборатория, Электромонтажные работы
Нужен электромонтаж или электроизмерения? Звоните нам!
Светлана
Существуют ли, какие-нибудь, стандарты электромонтажа электрических розеток и выключателей, имеется в виду высота от пола и расстояние от углов?
Здравствуйте, Светлана!
О нормах и правилах электромонтажа розеток и выключателей написано в ПУЭ (правила устройства электроустановок). Так как Вы не написали, в каких условиях собираетесь выполнить монтаж розеток и выключателей, то мы приводим нормы и правила установки электрооборудования в разнообразных помещениях.
6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом. Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключения розеток, выключателей и другого электрооборудования, требуется провести комплекс электроизмерений: замер сопротивления изоляции, замер сопротивления петли «фаза – нуль), замер цепи между заземлёнными установками и элементами заземлённой установки, замер выключателей автоматических, управляемых дифференциальным током (УЗО).
