Наружный и внутренний диаметр труб: Стандартные диаметры стальных труб — таблица наружного и внутреннего диаметра — Сантех склад

Содержание

Таблица соответствия Ду, DN, резьб и диаметров стальных, полимерных труб по ГОСТ / DIN / EN

Условный диаметр Ду, DN	Диаметр в дюймах, в т.ч. диаметр резьбы G»	Наружный диаметр трубы D, мм
Условный диаметр Ду, DN	Диаметр в дюймах, в т.ч. диаметр резьбы G»	DIN / EN	ВГП	ЭС, БШ	Полимерная
10	3/8″	17,2	17	16	16
15	1/2″	21,3	21,3	20	20
20	3/4″	26,9	26,8	26	25
25	1″	33,7	33,5	32	32
32	1 1/4″	42,4	42,3	42	40
40	1 1/2″	48,3	48	45	50
50	2″	60,3	60	57	63
65	2 1/2″	76,1	75,5	76	75
80	3″	88,9	88,5	89	90
90	3 1/2″	101,6	101,3	102	110
100	4″	114,3	114	108	125
125	5″	139,7	140	133	140
150	6″	168,3	165	159	160
160	6 1/2″	177,8	—	180	180
200	8″	219,1	—	219	225
225	9″	244,5	—	245	250
250	10″	273	—	273	280
300	12″	323,9	—	325	315
400	16″	406,4	—	426	400
500	20″	508	—	530	500
600	24″	609,6	—	630	630
800	32″	812,8	—	820	800
1000	40″	1016	—	1020	1000
1200	48″	1219,2	—	1220	1200

Где:

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.
ВГП — трубы стальные водогазопроводные ГОСТ 3262-75.
ЭС — трубы стальные электросварные по ГОСТ 10704-91.
БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.
Полимерная — трубы ПЭ, ПП, ПВХ.
Диаметр условного прохода (DN, Ду) — условная величина внутреннего диаметра труб в миллиметрах или округленно в дюймах. Это основная размерная характеристика водогазопроводных и оцинкованных труб, соединительных частей к ним, фитингов и запорной арматуры. Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100 или Ду 100.
Диаметр наружный (Дн) — измеряется в миллиметрах и регламентируется действующими ГОСТами.
Диаметр внутренний (Дв) — измеряется в миллиметрах, или вычисляется по формуле: Дв = Дн — 2хS. Где: S — толщина стенки в миллиметрах. Внутренний диаметр труб (Дв) обычно не равен диаметру условного прохода (Ду). Например, у труб с наружным диаметром 159 мм при толщине стенки 8 мм истинный внутренний диаметр составляет 143 мм, а при толщине стенки 5 мм — 149 мм, однако в обоих случаях условный проход принимается равным 150.

Обычно, размеры черных и оцинкованных водогазопроводных труб обозначают по внутренним диаметрам, а остальных типов — по наружным.

Металлобаза «Аксвил» реализует оптом и в розницу, со склада в Минске, широкий сортамент металлических труб: оцинкованные, водогазопроводные, электросварные, профильные, бесшовные, восстановленные, бывшие в употреблении по очень выгодным ценам!

Смотрите также: Теоретический вес металлических труб.

Характеристики трубопроводов

Технические характеристики стальных трубопроводов

N п. п	Диаметр трубопровода, мм			Толщина стенки трубы, мм
N п. п	Условный	наружный	внутренний	Толщина стенки трубы, мм
1	50	57	50	3,5
2	70	76	69	3,5
3	80	89	82	3,5
4	100	108	100	4,0
5	125	133	125	4,0
6	150	159	150	4,5
7	175	194	184	5,0
8	200	219	207	6,0
9	250	273	259	7,0
10	300	325	309	8,0
11	350	377	359	9,0
12	350	377	357	10,0
13	400	426	414	6,0
14	400	426	408	9,9
15	450	480	468	6,0
16	450	480	466	8,0
17	500	529	517	6,0
18	500	529	515	7,0
19	600	630	616	7,0
20	600	630	614	8,0
21	700	720	706	7,0
22	700	720	704	8,0
23	700	720	702	9,0
24	800	820	804	8,0
25	900	920	902	9,0
26	1000	1020	1000	10,0
27	1200	1220	1198	11,0
28	1200	1220	1192	14,0
29	1400	1420	1398	11,0
30	1400	1420	1392	14,0

Чугунные напорные трубы с раструбными соединениями (ГОСТ 9583-75)

Чугунные напорные трубы самоуплотняющейся манжете (ГОСТ 21053-75)

Чугунные напорные раструбно — винтовые трубы (ГОСТ 21053-75)

Условный проход, мм	Размеры цилиндрической части трубы
	Наружный диаметр, мм	Толщина стенок (мм) класса			Внутренний диаметр, мм
	Наружный диаметр, мм	ЛА	А	Б	ЛА	А	Б
65	81	6. 7	7.4	8.0	67.6	66.2	65.0
80	98	7.2	7.9	8.6	83.6	82.2	80.8
100	118	7. 5	8.3	9.0	103	101.4	100
125	144	7.9	8.7	9.5	128.2	126.6	125
150	170	8. 3	9.2	10.0	153.4	151.6	150
200	222	9.2	10.1	11.0	203.6	201.8	200
250	274	10. 0	11.0	12.0	254	252	250
300	326	10.8	11.9	13.0	304.4	302.2	300
350	378	11. 7	12.8	14.0	354.6	352.4	350
400	429	12.5	13.8	15.0	404	401.4	399
500	532	14. 2	15.6	17.0	503.6	500.8	498
600	635	15.8	17.4	19.0	603.4	600.2	597
700	738	17. 5	19.3	21.0	703	699.4	696
800	842	19.2	21.1	23.0	803.6	799.8	796
900	945	20. 8	22.9	25.0	903.4	899.2	895
1000	1048	22.5	24.8	27.0	1003	998.4	994

Напорные трубы из чугуна шаровидным графитом со стыковыми соединениями на резиновой уплотнительной манжете (ТУ 14-3-527-76)

Условный проход, мм	Наружный диаметр, мм	Толщина стенок, мм	Внутренний диаметр, мм
65	81	6. 0	69
80	98	6.0	86
100	118	6.0	106
150	170	6.5	157
200	222	7. 0	208
250	274	7.5	259
300	326	8.0	310
400	429	8.5	412
500	532	9. 0	514
600	635	10.0	615

Асбестоцементные трубы (ГОСТ 539-80)

Тип труб	Условный проход, мм	Внутренний диаметр, мм
Тип труб	Условный проход, мм	ВТ-6	ВТ-9	ВТ-12	ВТ-15
I	100	104	100	96	—
	150	146	411	135	—
	200	196	189	181	—
	250	244	235	228	—
	300	289	279	270	—
	350	334	322	312	—
	400	381	368	356	—
	500	473	456	441	—
II	200	—	196	188	180
	250	—	242	234	—
	300	—	286	276	267
	350	—	329	317	—
	400	—	377	363	352
	500	—	466	450	436
III	200	—	198	192	174
III	300	—	270	270	256

Асбестоцементные напорные трубы (ТУ 21-24-69-79)

Условный проход, мм	Внутренний диаметр, мм
Условный проход, мм	ВТ-9	ВТ-12	ВТ-15
200	196	188	180
250	242	234	226
300	286	276	267
400	377	363	352
500	466	450	436

Размеры труб, консультация специалистов компании «Азерпайп»

Вопрос о размере труб периодически вызывает трудности, поскольку терминология может быть связана с размерами, принятыми много лет назад. Например, полудюймовая железная труба, используемая раньше, имеет совершенно другой размер, нежели современная полудюймовая труба. Дело в том, что первоначально полудюймовая труба имела внутренний диаметр 0,5 дюйма (13 мм), но у нее также были толстые стенки. По мере усовершенствования технологий стало возможным создавать трубы с более тонкими стенками, но внешний диаметр труб остался прежним, так что сварка может осуществляться с существующей старой трубой, увеличивая внутренний диаметр на полдюйма.

Аналогичная история и с медной трубой. В 1930-е годы труба была обозначена внутренним диаметром и толщиной стенки 1/16 дюйма (1,6 мм). Получается, что 1-дюймовая (25 мм) медная труба была 1 1/8-дюймовой (28,58 мм) во внешнем диаметре. Наружный диаметр был немаловажным аспектом для соединения с фитингами. Сегодня толщина стенки трубы из современной меди тоньше, чем 1/16 дюйма, поэтому внутренний диаметр считается номинальным, а не контролирующим аспектом.

Размеры труб задаются рядом национальных и международных стандартов, в том числе API 5L, ANSI/ASME B36. 19M и B36.10M в США, BS EN 10255 и BS 1600 в Великобритании и Европе.

Существует два распространенных способа для обозначения наружного диаметра трубы (OD). Североамериканский метод называется NPS («Номинальный размер трубы») и вычисляется в дюймах (его также называют NB («Условный проход»)). Европейская версия называется DN («Номинальный диаметр») и вычисляется в миллиметрах. Значение наружного диаметра позволяет подбирать трубы такого же размера, чтобы они сочетались друг с другом вне зависимости от толщины стенок.

Для труб диаметром менее NPS 14 дюймов (DN – 350 мм) оба способа дают номинальную цифру для OD, которая округляется и не совпадает с реальной цифрой. К примеру, NPS 2 дюйма и DN 50 – это одинаковые трубы, но фактический диаметр составляет 2,375 дюйма, или 60,33 мм. Так что единственный способ получить реальный OD – это заглянуть в специальную таблицу.
Для труб диаметром от NPS 14 дюймов (DN 350) и более фактический диаметр в дюймах и миллиметрах округляется до удобного значения, кратного 50. Например, NPS 14 имеет OD 14 дюймов или 355,60 мм, что эквивалентно DN 350.

Поскольку наружный диаметр фиксируется для заданного размера трубы, внутренний диаметр будет варьироваться в зависимости от толщины стенок.

Существует множество различных стандартов для труб, их распространенность зависит от отрасли применения и географической области. Размер трубы обычно состоит из двух чисел: одно указывает на внешний диаметр (OD) или номинальный диаметр, а другое указывает на толщину стенки.

Российский рынок трубной продукции

В России наружный и внутренний диаметр металлических труб измеряется в миллиметрах. Наружный регламентируется ГОСТами. На современном рынке можно купить трубы любого диаметра, но наибольшим спросом пользуются следующие изделия:

профильные трубы 20х20, 40х20, 40х40, 50х50, 60х40, 80х80, 100х100 – такие трубы отличаются небольшим весом и доступной ценой;
трубы 30ХГСА – сверхпрочные трубы, используемые для элементов каркасов автомобилей;
трубы 12х1мф – создаются из хромомолибденованадиевой стали, используются при монтаже паропроводов, пароперегревателей и установок высокого давления;
трубы 12х18н10т – нержавеющие бесшовные профильные трубы, применяются во многих отраслях промышленности и сельского хозяйства;
стальные трубы диаметром 50, 100, 219, 273, 325, 426, 1020, 1420 мм – купить такие трубы можно по вполне привлекательной цене; они активно используются во многих сферах деятельности;
трубы ПНД 32 – производятся из полиэтилена низкого давления; используются для подъема воды из скважин и колодцев, укрепления стенок бытовых и промышленных скважин.

Как видите, вариантов много, поэтому при выборе необходимой трубной продукции лучше обратиться за консультацией к специалистам.

стальных, металлопластиковых, ПВХ, видео-инструкция по монтажу своими руками, фото и цена

Такая величина, как внутренний диаметр труб, позволяет производить точный расчет пропускной способности различных инженерных коммуникаций. Данный параметр стандартизирован, поэтому существенно упрощает работу проектировщиков.

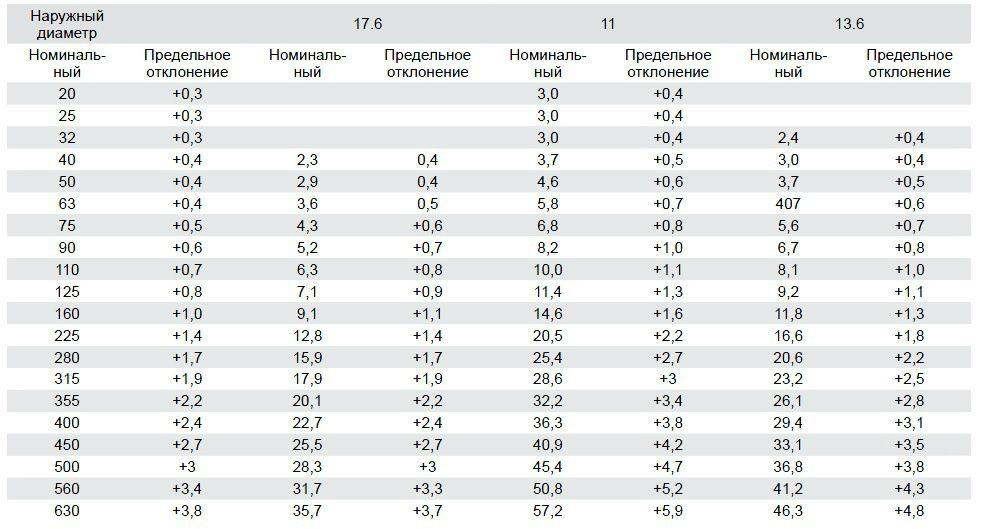

На фото габариты продукции.

Все разновидности параметра

Сечение стандартизировано по нескольким разновидностям:

Условный проход обозначают, как Dy либо Ду. Данный параметр исчисляется в миллиметрах либо в дюймах – для стали (тогда он округляется).
Номинальный диаметр, по сути, то же самое, что и первый параметр. Маркируется он, как Dn/Дн.
Внешний размер обозначают буквами Dh.
Внутренний диаметр стальных труб (D) и их полимерных аналогов является наиболее важной величиной.

Помимо приведенных параметров, в расчетах используется и толщина стенки материала (h).

Что такое условный проход

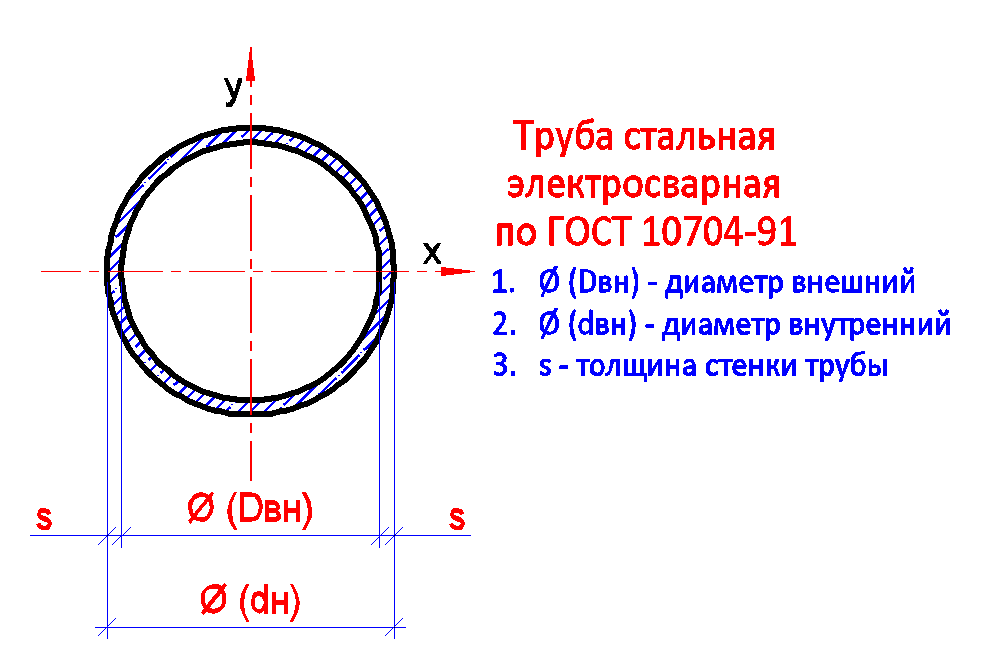

На рисунке показан Дн.

Номинальный проход примерно равен сечению трубного просвета. При проектировании он рассчитывается так, чтоб пропускная способность сети была достаточной.

Обратите внимание! Градуировка условных значений определена стандартом. Они вычислены так, что пропускная способность системы от одного прохода к последующему растет на 60/100%.

Величины их регламентирует ГоСТ 28338/89 «Сопряжения трубопроводов и их арматура. Ряды номинальных габаритов». Ниже градуировка из документа.

2.5	3	4	5	6	10	12
15	16	20	25	32	40	50
63	65	80	100	125	150	160
175	200	250	300	350	400	450
500	600	700	800	900	1000	1200
1400	1600	1800	2000	2200	2400	2600
800	3000	3200	3400	3600	3800	4000

Расшифровка понятия

Термин «условный проход» был введен, чтобы сохранить для коммуникаций величину пространства, создающую условия для проектных расчетов.

Обратите внимание! Инструкция подразумевает под данным понятием округленное вниз/вверх до величин стандартного ряда среднее рабочее сечение. Однако реальный внутренний диаметр трубы 30 мм и пр., как правило, не равен номинальному аналогу.

Так, у материалов с внешним габаритом 160 и толщиной стенок 8, фактический размер внутри равен 144, при стенках 6 – 150. Но и там и там номинальный габарит составляет 150.

Истинное внутреннее сечение

Реальное рабочее пространство элементов зависит от толщины их стенок.
В большинстве случаев, водо- и газопроводные материалы маркируют по внутреннему пространству, остальные виды – по внешнему.
Стальная продукция, исходя из технологии ее производства, обладает неизменными внешними габаритами.
Чтобы обеспечить надежность водопровода, эксплуатируемого при высоком давлении, толщина стенок его элементов должна быть увеличена. Исходя из этого, рабочий их размер будет отличаться от условного прохода.

Например, сеть с внешним показателем 275 и толщиной стенок 9, обладает истинным внутренним габаритом 257. А условный внутренний диаметр ПВХ трубы – 250 мм, определяется по ближайшей величине стандартного ряда.

Ниже приведена таблица размеров стальных изделий и их соответствия пластиковым водопроводным трубам аналогам. Она позволит вам точно выбрать аналоги при проектировании комбинированной системы.

Из нее видно, например, что внутренний диаметр металлопластиковой трубы 20 соответствует стальному аналогу с наружным габаритом 26.

Условный проход	Внешнее сечение
Условный проход	Шовные стальные элементы	Стальные бесшовные изделия	Пластиковые аналоги
10	17	16	16
15	21.3	20	20
20	26.8	26	25
25	33.5	32	32
32	42.3	42	40
40	48	45	50
50	60	57	63
65	75.5	76	75
80	88.5	89	90
90	101.3	102	110
100	114	108	125
125	140	133	140
150	165	159	160

Определение рабочего пространства элементов

Точно определив проходимость деталей, вы сможете вычислить объем передаваемого ими по сети вещества.

Расчет проходимости коммуникации для холодной воды

Сколько вещества она пропустит в единицу времени, определит внутренний диаметр трубы 25 мм.

Потери напора у разных материалов.

Проходимость продукции зависит от нижеследующего.

Ее рабочего пространства. Если оно будет слишком маленьким, увеличится гидравлическое сопротивление стенок системы и поток рабочей среды ослабнет.
Давления в инженерной коммуникации.
Длины коммуникации. Чем она более протяженная, тем трение, ослабляющее поток, сильнее.
Степени гладкости материала. Чем она выше, тем вещество перемещается по системе быстрее.
Возраста элементов, т. е. объема отложений на их стенках. Цена системы из б/у материалов будет невелика, но и эффективность снизится.
Числа переходов в коммуникации от одного габарита к иному, а также поворотов.

Таблица предварительной пропускной способности.

Для бытовой системы можно применить простую формулу. Чтоб вычислить оптимальное внутреннее сечение элементов, надо знать затраты воды, а также скорость потока:

D=√(4-P-1000/π∙v).

Тут:

P обозначает расход воды;
π=3.14;
v – это скорость передвижения рабочей среды, она равна 0.7/1.2 м/сек. в аналогах сечением до 32 мм и 1.5/2 м/сек. в изделиях больше озвученной величины.

Отопительные аналоги

Когда требуется сделать своими руками монтаж системы отопления, требуемую проходимость ее элементов следует вычислить так, чтоб зимой все жилые комнаты были обогреты равномерно.

Для расчета изделий для отопления есть нижеследующая формула:

D=√(π∙Q)/(v∙Dt).

Символы тут значат:

D является нужным значением;
число π равно 3.14;
Q – поток тепловой энергии, в кВт;
v – это скорость рабочей среды, в м/сек.;
Dt является разностью температур (градусы Цельсия), на входе/выходе сети.

Так вы можете узнать, например, внутренний диаметр металлопластиковой трубы 16 для системы теплых полов.

Вывод

Значение условного пространства материала, очень важно. От правильности его выбора зависит эффективность и долговечность работы инженерной коммуникации (см.также статью “Трубная дюймовая резьба – особенности и способ нарезки”).

Видео в этой статье содержит дополнительные сведения по теме.

Трубы стальные круглые. Полный сортамент стальных труб / Трубы водогазопроводны. Труба ВГП

Трубы водогазопроводные относятся к сварным стальным трубам. Труба ВГП — это другое сокращенное обозначение водогазопроводной трубы. Трубы ВГП производятся по ГОСТ 3262-75 и разделяются по условному проходу, иначе называемому «диаметр условный» ( сокращенно ДУ ) и толщине стенки.

для обычной точности из сталей по ГОСТ 380-88 и ГОСТ 1050-88 для стали. Такие трубы применяются для водопроводов, газопроводов и систем отопления.
для повышенной точности из сталей по ГОСТ 1050-88. Трубы повышенной точности используются для деталей водопроводных и газопроводных систем и конструкций.

Для труб ВГП, как и для трубы водопроводной и трубы газопроводой принята своя система обозначений, которая отличается от общепринятой для остальных труб, где используются толщина стенки и наружный диаметр трубы. Основным отличием является использование такого параметра как «условный проход» или «диаметр условный», сокращенно «диаметр ДУ«. Для более подробного ознакомления с обозначениями в наименовании водогазопроводных труб смотрите рисунок1 и таблицу 1.

Например для трубы ВГП ДУ 25 как для легкого, так и для обыкновенного и усиленного вариантов общими будут фраза «ДУ 25» в названии и наружный диаметр d, равный 33,5 миллиметрам. Отличия буду заключаться в толщине стенки s и, соответственно внутреннего диаметра d1: для легкого варианта толщина стенки s = 2,8мм, внутренний диаметр d1 = 27,9мм; для обыкновенного варианта толщина стенки s = 3,2мм, внутренний диаметр d1 = 27,1мм; для усиленного варианта толщина стенки s = 4,0мм, внутренний диаметр d1 = 25,5мм.

Водогазопроводные трубы (ВГП) — таблица размеров, диаметра в соответствии ГОСТ

К группе водогазопроводных относятся стальные сварные трубы, используемые для организации газо-, водопроводов, отопительных систем, изготовления металлоконструкций. Способ сварки зависит от технологий, применяемых на заводе-изготовителе. Печная сварка – более дорогой процесс, но он позволяет получать изделия с точной геометрией, полностью удаленным гратом, хорошей гибкостью. Наиболее часто используют сварку токами высокой частоты.

Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75

Эта группа трубных изделий классифицируется по Dу – условному проходу. Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.

Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75

Условный проход, Dу	Наружный диаметр, мм	Легкие		Обычные		Усиленные
Условный проход, Dу	Наружный диаметр, мм	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг
6	10,2	1,8	0,37	2,0	0,4	2,5	0,47
8	13,5	2,0	0,57	2,2	0,61	2,8	0,74
10	17,0	2,0	0,74	2,2	0,8	2,8	0,98
15	21,3	2,5	1,16	2,8	1,28	3,2	1,43
20	26,8	2,5	1,5	2,8	1,66	3,2	1,86
25	33,5	2,8	2,12	3,2	2,39	4,0	2,91
32	42,3	2,8	2,73	3,2	3,09	4,0	3,78
40	48,0	3,0	3,33	3,5	3,84	4,0	4,34
50	60,0	3,0	4,22	3,5	4,88	4,5	6,16
65	75,5	3,2	5,71	4,0	7,05	4,5	7,88
80	88,5	3,5	7,34	4,0	8,34	4,5	9,32
100	114,0	4,0	10,85	4,5	12,15	5,0	13,44

Трубы поступают в продажу отрезками 4-12 м.

Типы и размеры стальных водогазопроводных труб в соответствии с ГОСТом 3262-75

Сортамент представлен в широком диапазоне, позволяющим выбрать оптимальный вариант для конкретной задачи.

Легкие (тонкостенные) трубы допустимы к применению в системах транспортировки газа низкого давления. Это связано с отсутствием агрессивных сред, провоцирующих коррозионное разрушение внутренних стенок.
Трубы со средней толщиной стенок – прекрасный вариант для холодного водоснабжения. Предпочтительно приобретать оцинкованные изделия, обеспечивающие более длительный срок службы и лучшее качество воды.
Усиленные – предназначены для условий, предусматривающих сильное воздействие агрессивных сред. Это трубы для передачи горячей воды и жидкости в отопительной системе.

Продукция выпускается «черной» (без защитного цинкового слоя) и оцинкованной, с резьбой (накатанной или нарезанной) или без нее. Для оцинкованных труб оптимальным является соединение с помощью резьбовых фитингов, поскольку сварка сопровождается выгоранием цинкового слоя, что вредит здоровью человека и ослабляет трубы. «Черные» трубы чаще всего сваривают, что позволяет получать долговечный, герметичный стык. Но при самостоятельном проведении монтажных работ или прокладке трубопровода в углах, близко к стене предпочитают использовать резьбовые соединения.

По требованию потребителя предприятие-изготовитель водогазопроводных труб может предоставить следующие услуги:

на трубах диаметром не менее 5 мм, предназначенных для сварки, снять фаски под углом 35-40° к торцу;
на обычных и усиленных трубах с Dу не менее 10 с двух сторон нарезать резьбу;
укомплектовать муфтами (по одной на трубу).

Почему диаметры газовых фитингов, которые называются ½; ¼ дюйма и т.д. не совпадают с математическим дюймом (если мерить штангенциркулем)?

Евгений 03.10.2017

Евробаллон Действительно, диаметр трубы в промышленности и в быту измеряют преимущественно в дюймах.
Данные наименования диаметров резьбы относятся к «трубным» дюймам. Понятие «трубный дюйм» не научное, но, тем не менее, имеющее совершенно определенный смысл, причем размер «трубного дюйма» не равен дюйму обыкновенному, хотя и связан с ним.
Один «трубный дюйм» — это наружный диаметр трубы, внутренний диаметр которой примерно равен одному дюйму обыкновенному.
Дело в том, что трубы изготавливают определенного наружного диаметра, но с разной толщиной стенок в зависимости от назначения. Поэтому для обозначения труб используют понятие «условного диаметра», то есть «особого» внутреннего диаметра трубы, которому соответствует определенный наружный диаметр.
Так, трубам с «условным диаметром» в 40 мм соответствуют трубы с наружным диаметром 45 мм. А истинный внутренний диаметр труб с «условным диаметром» 40 мм, то есть с наружным диаметром 45 мм, может равняться 35; 37; 39; 41 и 43 мм. Таким образом, у трубы с «условным диаметром» 40 мм истинный внутренний диаметр бывает равен и 35 мм, и 43 мм, не считая промежуточных значений.
Еще один пример. У водопроводной однодюймовой трубы «условный диаметр» равен 25 мм, наружный диаметр — 33,6 мм. А вот истинный внутренний диаметр такой трубы будет либо 27,1 мм (обычная толщина стенки), либо 25,6 мм (усиленная толщина стенки). Таким образом «трубный дюйм» составляет 33,6 мм, наружный диаметр, нарезаемой на такой трубе резьбы несколько меньше и равен 33,25 мм.
Исторически сложилось так : трубный дюйм = 33,249 мм. Образовался он просто: к размеру (в дюймах), характеризующему внутренний диаметр трубы, добавили толщину обеих стенок. И получилось, что наружный диаметр дюймовой трубы — 33,249 мм, полудюймовой — 21, 25 мм.
И, соответственно, трубная резьба характеризуется определенным количеством ниток резьбы опять-таки на один дюйм, то есть 25,4 мм. Для выяснения шага метрической резьбы измеряют расстояние между гребнями нескольких ниток резьбы, а потом делят это расстояние на число ниток. При дюймовой резьбе считают нитки, которые умещаются в одном дюйме (25,4 мм).
Соотношение метрической резьбы и дюймовой
Резьба Наружный диаметр, мм
1/2″ = 20,955 мм
3/4″ = 26,441 мм
1″ = 33,249 мм
1 1/4″ = 41,91 мм
1 1/2″ = 47,803 мм
2″ = 59,614 мм
2 1/2″ = 75,184 мм
3″ = 87,884 мм

Вы можете не только купить композитные газовые баллоны, но и узнать о них все. Если нужной Вам информации не окажется на странице нашего ресурса, или Вы просто не хотите ждать и искать, позвоните нашим консультантам прямо сейчас по многоканальному номеру в городе Москва: 8 (499) 553-06-30

В чем разница между размером трубы и размером трубы?

Вы, наверное, слышали, что трубка и трубка используются как синонимы, но они разные. Ответ на этот вопрос — да! Самая большая разница между трубой и трубкой заключается в форме. Труба всегда будет круглой, однако труба может быть круглой, квадратной или прямоугольной. Ниже приведены несколько других факторов, отличающих трубу от трубы.

Когда дело доходит до измерения трубы, он измеряется по внутреннему диаметру, часто называемому номинальным диаметром.Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров трубы. Термин номинальный относится к трубе в неспецифических терминах и обозначает внутренний диаметр безразмерным числом. Например, стальная труба номиналом 2 дюйма состоит из семейства стальных труб диаметром 2,375 дюйма.

Труба также имеет толщину стенки, указанную в спецификации. Внешняя сторона трубы всегда больше внутренней. Разница между внутренним диаметром (ID) и внешним диаметром (OD) обусловлена толщиной стенки.Толщина стенки также определяет прочность трубы. Труба сортамента 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступен вариант 80.

Круглая труба определяется ее фактическим наружным диаметром и равна соответствующему размеру. Толщина трубки определяется порядковым номером. Размер трубы останется неизменным независимо от толщины стенки. НКТ также имеют более жесткие производственные допуски, чем трубы.

Определите, что вам нужно для вашего проекта? Труба или круглые трубки?

Фланцы размером 1-1 / 2 ″ имеют отверстие для установки более 1.OD 90 ″ — фактический внешний диаметр трубы 1-1 / 2 ″. Трубка 1-1 / 2 дюйма имеет истинный внешний диаметр 1,50 дюйма. Выше показано различие между трубным фланцем 1-1 / 2 дюйма и трубным фланцем 1-1 / 2 дюйма.

Вот таблица, в которой указаны фактические размеры для нескольких стандартных размеров труб. Свяжитесь с нами, чтобы получить больше информации.

Для просмотра имеющихся материалов нажмите здесь.

Номинальный размер трубы

Внешний
Диаметр

График 5

График 10

График 40

График 80

1/2 ″
3/4 ″
1 ″
1-1 / 4 ″
1-1 / 2 ″
2 ″
2-1 / 2 ″
3 ″
3-1 / 2 ″
4 ″
5 ″
6 ″

.840 ″
1,050 ″
1,315 ″
1,660 ″
1,900 ″
2,375 ″
2,875 ″
3,500 ″
4.000 ″
4,500 ″
5,560 ″
6,630 ″

0,065 ″
0,065 ″
0,065 ″
0,065 ″
0,065 ″
0,065 ″
0,083 ″
0,083 ″
0,083 ″
0,083 ″
.109 ″
, 109 ″

,083 ″
,083 ″
,109 ″
,109 ″
,109 ″
,109 ″
,120 ″
,120 ″
,120 ″
,120 ″
,134 ″
,134 ″

.109 ″
.113 ″
.133 ″
.140 ″
.145 ″
.154 ″
.203 ″
, 216 ″
. 226 ″
, 27 ″
, 258 ″
, 280 ″

,147 ″
,154 ″
,179 ″
,191 ″
,200 ″
,218 ″
,276 ″
,300 ″
,318 ″
0,337 ″
,375 ″
,432 ″

Номинальный размер трубы и спецификация

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур.Номинальный размер трубы относится только к внешнему диаметру (OD) трубы, что делает его несколько неопределенным. Например, когда мы говорим, что размер трубы составляет 2 NPS, это относится ко всем трубам с внешним диаметром 2,375 дюйма (или 60,3 мм) независимо от толщины стенки и, следовательно, внутреннего диаметра. Конкретная труба идентифицируется диаметром трубы и другим безразмерным числом для толщины стенки, называемым Графиком (SCH). Спецификация трубы устанавливает толщину стенки трубы. Увеличение толщины стенки трубы увеличивает механическую прочность трубы, позволяя ей выдерживать более высокие расчетные давления.

Термины «Номинальное отверстие» (NB) и «Номинальный диаметр» (DN) также часто используются взаимозаменяемо с «Номинальным размером трубы» (NPS). Номинальное отверстие (NB) — это европейское обозначение, эквивалентное NPS. Для NPS 5 и более номинальный диаметр (DN) равен NPS, умноженному на 25.

Изначально используются только три толщины стенки трубы —

Стандарт (STD)
Экстра прочный (XS)
Двойной сверхпрочный (XXS)

Однако с наступлением индустриальной эпохи и использованием труб в различных условиях давления и температуры эти три размера не подходили для всех областей применения.В таблицы размеров труб было внесено множество изменений и дополнений, основанных на использовании в промышленности и на стандартах API, ASTM и других. Сегодня у нас есть диапазон толщины стенок, а именно:

SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Трубы из нержавеющей стали из-за меньшего риска выхода из строя из-за некоррозионных свойств допускают использование труб с меньшей толщиной стенки. Первоначально были разработаны спецификации 5S и 10S для более тонких труб, а позже последовали и другие размеры «S».Трубы из нержавеющей стали чаще всего доступны в стандартных весовых размерах (отмечены обозначением S ; например, Sch 10S ). Однако трубы из нержавеющей стали также могут быть доступны в других комплектациях. Из-за их тонких стенок меньшие размеры «S» не могут быть соединены резьбой в соответствии со стандартами ASME, но должны быть сварены плавлением.

В новой системе расписания,

Schedule Standard (STD) идентичен SCH 40S, а 40S идентичен 40 для NPS от 1/8 до NPS 10 включительно.
Schedule Extra Strong (XS) идентичен SCH 80S, а 80S идентичен 80 для NPS от 1/8 до NPS 8 включительно.
с двойной сверхпрочной толщиной (XXS) толще, чем у сорта 160, от NPS 1/8 дюйма до NPS 6 включительно, а толщина стенки сортамента 160 толще, чем у стенки XXS для NPS 8 дюймов и больше.

Номинальный размер и спецификация трубы совместно задают внешний диаметр трубы (OD) и толщину стенки (и, следовательно, внутренний диаметр (ID) автоматически фиксируется).Например, NPS 14 Sch 40 имеет внешний диаметр 14 дюймов (360 мм) и толщину стенки 0,437 дюйма (11,1 мм).

Однако значения номинального диаметра трубы (NPS) и наружного диаметра (OD) не всегда равны, что может создать путаницу.

Для NPS от до 12 — Значения NPS и OD отличаются. Например, внешний диаметр трубы NPS 12 на самом деле составляет 12,75 дюйма (324 мм). Чтобы найти фактический OD для каждого значения NPS, обратитесь к справочным таблицам, основанным на стандартах ASME B36.10М и Б36.19М.
Для NPS 14 и выше — Значения NPS и OD равны. Другими словами, труба NPS 14 на самом деле имеет наружный диаметр 14 дюймов (360 мм).

Несколько общих правил относительно номинального размера трубы (NPS) и спецификации,

Для данного NPS наружный диаметр остается фиксированным, а толщина стенки увеличивается с увеличением номера спецификации.
Для данного номера спецификации наружный диаметр увеличивается с увеличением NPS, в то время как толщина стенки либо остается постоянной, либо увеличивается.
Используя уравнения и правила в ASME B31.3 Process Piping, можно показать, что номинальное давление уменьшается с увеличением NPS и постоянным графиком.

Расчет внутреннего диаметра трубы (ID)

Для инженеров-технологов наиболее важной информацией является внутренний диаметр трубы (ID), поскольку он используется в расчетах размеров линии
. Как обсуждалось выше, для данного номинального размера трубы (NPS) внешний диаметр трубы (OD) остается постоянным. По мере изменения расписания труб изменяется ИД трубы.

Внутренний диаметр трубы можно легко вычислить, если известны NPS и график трубы. Внутренний диаметр трубы равен
как NPS трубы минус двойная толщина стенки трубы (которая может быть получена из спецификации трубы).

Например, для трубы 12 NPS (DN 300 мм) сортамента 40 наружный диаметр и толщина стенки составляют соответственно 12,75 дюйма (324 мм) и 0,406 дюйма (10,4 мм). Таким образом:

Внутренний диаметр трубы = 12,75 дюйма — 2 x 0,406 дюйма = 11,94 дюйма, или
Внутренний диаметр трубы = 324 мм — 2 x 10.4 мм = 303,2 мм.

Следует иметь в виду, что толщина стенок находится в пределах указанного допуска в зависимости от используемого технического стандарта. Типичный допуск толщины стенки составляет 12,5%. Это означает, что фактический внутренний диаметр трубы может незначительно отличаться от указанного выше.

Таблица номинальных размеров и графиков труб

(Загрузить файл PDF)

база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей — знания увеличиваются за счет обмена, а не за счет сохранения.

Связанные

Таблица размеров труб

— Rolled Alloys, Inc.

Загрузить техническое описание (.PDF)

Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и таблицей (Sched. Или Sch.) Для толщины стенки.

Получите дополнительную информацию о размерах и допусках труб.

РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)
Номинал	O.D. Дюймы	10с	10	40s и стандарт	40	80-е и E.H.	80	160
1/8	.405	.049	.049	.068	.068	.095	.095
1/4	. 540	.065	.065	.088	.088	.119	.119
3/8	.675	.065	.065	.091	.091	.126	.126
1/2	. 840	.083	.083	.109	.109	.147	.147	. 187
3/4	1.050	.083	.083	.113	.113	.154	.154	. 218
1	1.315	.109	.109	.133	.133	. 179	. 179	. 250
1 1/4	1,660	.109	.109	.140	.140	.191	.191	. 250
1 1/2	1.900	.109	.109	.145	.145	.200	.200	. 281
2	2,375	.109	.109	.154	.154	. 218	. 218	. 343
2 1/2	2,875	. 120	. 120	. 203	. 203	. 276	.276	. 375
3	3.500	. 120	. 120	. 216	. 216	.300	.300	.437
3 1/2	4.000	. 120	.120	.226	.226	.318	.318
4	4.500	. 120	. 120	. 237	. 237	.337	.337	. 531
4 1/2	5.000			. 247		.355
5	5.563	.134	.134	. 258	. 258	. 375	. 375	.625
6	6.625	.134	.134	. 280	. 280	.432	.432	.718
7	7,625			.301		. 500
8	8.625	.148	.148	.322	.322	. 500	. 500	.906
9	9,625			. 342		. 500
10	10.750	.165	.165	.365	.365	. 500	.593	1,125
11	11.750			. 375		. 500
12	12.750	.180	.180	. 375	.406	. 500	.687	1,312
14	14.000	. 188	. 250	. 375	.437	.500	.750	1.406
16	16,000	. 188	. 250	. 375	. 500	. 500	.843	1,593
18	18,000	.188	. 250	. 375	. 562	. 500	.937	1,781

Размеры и вес трубы

Легенда

Толщина стенки в дюймах
Вес стали в фунтах. на фут


1/8	.405		.035 .1383	.049 .1863	.049 .1863			.068 .2447	.068 .2447		.095 .3145	.095 .3145
1/4	.540		.049 .2570	.065 .3297	.065 .3297			.088 .4248	.088 .4248		.119 .5351	.119 .5351
3/8	.675		.049 .3276	.065 .4235	.065 .4235			.091 .5676	.091 .5676		.126 .7338	.126 .7338
1/2	.840	.065 .5383	.065 .5383	.083 .6710	.083 .6710			.109 .8510	.109 .8510		.147 1.088	.147 1.088				. 187 1.304	0,294 1,714
3/4	1.050	.065 .6838	.065 .6838	.083 .8572	.083 .8572			.113 1.131	.113 1.131		.154 1.474	.154 1.474				.218 1,937	.308 2.441
1	1,315	.065 .8678	.065 .8678	.109 1.404	.109 1.404			.133 1.679	.133 1.679		.179 2,172	.179 2,172				.250 2,844	.358 3.659
1-1 / 4	1,660	0,065 1,107	0,065 1,107	.109 1.806	.109 1.806			.140 2.273	.140 2.273		.191 2.997	.191 2.997				.250 3,765	0,382 5,214
1-1 / 2	1.900	0,065 1,274	0,065 1,274	.109 2.085	.109 2.085			.145 2,718	.145 2,718		.200 3,631	.200 3,631				.281 4,859	.400 6.408
2	2,375	0,065 1,604	0,065 1,604	.109 2,638	.109 2,638			.154 3.653	.154 3.653		,218 5,022	,218 5,022				.343 7,444	.436 9.029
2-1 / 2	2,875	0,083 2,475	0,083 2,475	.120 3.531	.120 3.531			. 203 5,793	. 203 5,793		0,276 7,661	0,276 7,661				.375 10.01	.552 13,70
3	3,500	0,083 3,029	0,083 3,029	.120 4,332	.120 4,332			,216 7,576	,216 7,576		,300 10,25	,300 10,25				.437 14,32	.600 18,58
3-1 / 2	4.000	0,083 3,472	0,083 3,472	.120 4,973	.120 4,973			. 226 9,109	. 226 9,109		,318 12,51	,318 12,51					.636 22,85
4	4.500	0,083 3,915	0,083 3,915	.120 5,613	.120 5,613			.237 10,79	. 237 10,79	0,281 12,66	0,337 14,98	0,337 14,98		.437 19,01		,531 22,51	.674 27,54
4-1 / 2	5.000							0,247 12,53			.355 17,61						.710 32,53
5	5,563	.109 6.349	.109 6.349	.134 7,770	.134 7,770			0,258 14,62	0,258 14,62		,375 20,78	,375 20,78		.500 27,04		.625 32.96	0,750 38,55
6	6,625	.109 7,585	.109 7,585	.134 9.290	.134 9.290			,280 18,97	,280 18,97		.432 28,57	.432 28,57		. 562 36,39		,718 45,3	.864 53.16
7	7,625							.301 23,57			.500 38,05						. 875 63.08
8	8,625	.109	.109	.148 13,40	.148 13,40	,250 22,36	0,277 24,70	.322 28,55	.322 28,55	.406 35,64	. 500 43,39	. 500 43,39	.593 50,87	,718 60,93	.812 67,76	.906 74,69	. 885 72,42
9	9,625							.342 33,9			. 500 48,72
10	10,750	.134 15,19	.134 15,19	.165 18,65	,165 18,65	.250 28,04	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	,718 76,93	. 843 89.20	1.000 104.1	1,125 115,7
11	11,750							.375 45,55			. 500 60,07
12	12,750	.156 21.07	,165 22,18	.180 24,17	.180 24,17	.250 33,38	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	,718 76,93	. 843 89.20	1.000 104.1	1,125 115,7
14	14,000	.156 23.07		. 188 27,73	,250 36,71	,312 45,38	,375 54,57	,375 54,57	.437 63,37	.593 84.91	. 500 72.09	0,750 106,1	. 937 130,7	1,093 150,7	1,250 170,2	1.406 189.1
16	16,000	,165 27,90		. 188 31,75	,250 42,05	.312 52,36	,375 62,58	,375 62,58	. 500 82,77	.656 107,5	. 500 82,77	. 843 136,5	1.031 164,8	1,218 192,3	1,427 223,5	1,593 245,1
18	18,00	.165 31,43		. 188 35,76	,250 47,39	.312 59.03	.437 82.06	,375 70,59	. 562 104.2	0,750 138,2	. 500 93,45	.937 170,8	1,156 208,0	1,375 244,1	1,562 274,2	1,781 308,5
20	20.000	. 188 39,78		,218 46,05	. 250 52.73	,375 78,6	. 500 104,1	,375 78,6	.593 122,9	,812 166,4	. 500 104,1	1,031 208,9	1,280 256,1	1,500 296,4	1,750 341,1	1,968 379,0
22	22,000	.188 43,8		,218 50,71	,250 58,07	,375 86,61	. 500 114,81	,375 86,61		0,875 197,41	. 500 114,81	1,125 250,81	1,375 302,88	1,625 353,61	1,875 403,0	2.125 451,06
24	24,000	,218 55,37		,250 63,41	,250 63,41	,375 94,62	. 562 140,8	,375 94,62	.687 171,2	.968 238,1	. 500 125,5	1,218 296.4	1,531 367,4	1,812 429,4	2,062 483,1	2,344 542,13
26	26,000				.312 85.60	. 500 136,17		,375 102,63			.500 136,17
28	28,000				.312 92,26	. 500 146,85	.625 182,73	,375 110,64
30	30.000	,250 79,43		.312 98.93	.312 98.93	. 500 157,53	.625 196.08	,375 118,65			. 500 157,53
32	32.000				.312 105,59	. 500 168.21	.625 209,43	,375 126,66	.688 230.08		. 500 168.21
34	34.000				.312 112,25	. 500 178,89	.625 222,78	,375 134,667	.688 244,77
36	36.000				,312 118,92		.625 236,13	,375 142,68	0,750 262,35		. 500 189,57

Таблица размеров труб

и таблица общих графиков труб

Все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и «номенклатуре».

Трубы широко используются в машиностроении, от нефтегазовой промышленности и их морских буровых установок до более простых домашних водопроводных сетей. полые профили из металла или пластика необходимы для очень широкого спектра применений.Прежде чем мы углубимся в детали их стандартизации, важно определить их основные геометрические характеристики, а также размеры, которые мы измеряем и определяем для всех труб. Прежде всего, поскольку трубы представляют собой полые трубы, они имеют внешний диаметр и размер внутреннего диаметра. В прошлом это вызывало путаницу, поскольку некоторые отрасли промышленности или производители труб предпочитали определять внешний или внутренний диаметр как номинальный размер трубы, и поэтому возникали проблемы с согласованностью.

Трубы и их размеры

Чтобы сохранить согласованность с секциями фитингов, в настоящее время мы решили связать внешний диаметр с классификацией «номинальный размер трубы» , поэтому, когда мы имеем дело с трубой диаметром один дюйм, мы можем обратиться к таблицам данных и выяснить его специфический «внешний диаметр» .Далее идет «толщина стенки» трубы, которая используется инженерами для определения того, подходит ли участок трубы для выдерживания заданных давлений или нет, классифицированных в «графиках» . Толщина стенки трубы практически определяет ее прочность, но она также помогает нам получить «внутренний диаметр» трубы. Основываясь на вышеупомянутом соображении, мы можем просто рассчитать внутренний диаметр трубы, дважды вычитая толщину стенки трубы из числа, соответствующего внешнему диаметру.Это соображение важно для инженеров, поскольку именно внутренний диаметр определяет скорость и расход потока. Например, труба с внешним диаметром 60,3 мм и толщиной стенки 2,8 имеет внутренний диаметр 60,3 — (2,8 x 2) = 54,7 мм.

Стандарты различных размеров

Учитывая, насколько широко эти элементы применяются в практической инженерии, очень важно иметь возможность обеспечить согласованность между ними (секции фитинга и соединения / сварки), а также прогнозировать их характеристики с точки зрения потока жидкости и, следовательно, размеров труб. полностью стандартизированы.Обычно инженеры используют термин «номинальное отверстие» , который соответствует определенному внешнему диаметру, измеренному в дюймах, или «номинальный диаметр» , который соответствует внешнему диаметру, измеренному в миллиметрах. Эти размеры основаны на приближении и не характерны для точного диаметра трубы. Например, фактический диаметр трубы с номинальным внутренним диаметром два дюйма не равен точно двум дюймам или 50,8 миллиметрам, а составляет 2,37 дюйма или 60,3 мм. Это означает, что для каждой номинальной категории диаметра всегда существует стандартное соответствующее значение, указывающее внешний диаметр трубы.Инженеры могут найти это значение в таблицах данных и никогда не пытаться следовать подходу «сокращения данных», поскольку в данном случае это не сработает.

В соответствии со стандартами ANSI / ASME, ISO, ACPA, EN, BS и DIN все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и «графику». Исходя из этого, внутренний диаметр приводится в таблицах. Существуют также другие стандарты, такие как IPS, JIS, DIPS и PIP, но они ограничены, устарели и / или слишком специализированы. Очевидно, что существует множество размеров труб для удовлетворения всех возможных потребностей, но я предоставлю таблицу данных, охватывающую наиболее часто используемые в промышленности размеры, начиная с диаметра от полдюйма до восьми дюймов.Категории оценок спецификации, которые указывают толщину стенки, варьируются от 5 до 160, что указывает на увеличивающееся значение толщины. Также важно отметить, что из практических соображений кромки труб часто окрашиваются в соответствии с их номинальными характеристиками, и это также стандартизовано. Зеленый цвет соответствует сверхлегкой толщине, желтый — легкой толщине, синий — средней, красный — тяжелой, а белый — очень толстой толщине стенки. Чтобы связать их с рейтингами расписания, средним является расписание — 40, а самым тяжелым — расписание — 80.Конечно, чем больше толщина, тем больше вес, и это очень важное соображение также может быть учтено с помощью таблиц данных, предоставленных производителем труб.

Таблица размеров труб (номинальное отверстие 1/8 ″ — 24 ″)

Условный проход	Номинальный диаметр	Внешний диаметр	Schedule 40 Толщина стенки	График 40 Масса	График 40 Внутренний диаметр	Таблица 80 Толщина стенки	График 80 Масса	График 80 Внутренний диаметр
1/8 ″	6 мм	0.405 ″ / 10,29 мм	0,068 ″ / 1,73 мм	0,37 кг / м	0,269 ″ / 6,84 мм	0,095 ″ / 2,41 мм	0,47 кг / м	0,215 ″ / 5,84 мм
1/4 ″	8 мм	0,540 ″ / 13,72 мм	0,088 ″ / 2,24 мм	0,63 кг / м	0,364 ″ / 9,22 мм	0,119 ″ / 3,02 мм	0,8 кг / м	0,302 ″ / 7,66 мм
3/8 ″	10 мм	0.675 ″ / 17,15 мм	0,091 ″ / 2,31 мм	0,84 кг / м	0,493 ″ / 12,48 мм	0,126 ″ / 3,2 мм	1,1 кг / м	0,423 ″ / 10,7 мм
1/2 ″	15 мм	0,840 ″ / 21,34 мм	0,109 ″ / 2,77 мм	1,27 кг / м	0,622 ″ / 15,76 мм	0,147 ″ / 3,73 мм	1,62 кг / м	0,546 ″ / 13,84 мм
3/4 ″	20 мм	1.05 ″ / 26,67 мм	0,113 ″ / 2,87 мм	1,69 кг / м	0,824 ″ / 20,96 мм	0,154 ″ / 3,91 мм	2,2 кг / м	0,742 ″ / 18,88 мм
1 ″	25 мм	1,315 ″ / 33,4 мм	0,133 ″ / 3,38 мм	2,5 кг / м	1,049 ″ / 26,64 ″	0,179 ″ / 4,55 мм	3,24 кг / м	0,957 ″ / 24,3 мм
1-1 / 4 ″	32 мм	1.66 ″ / 42,16 мм	0,14 ″ / 3,56 мм	3,39 кг / м	1,38 ″ / 35,08 мм	0,191 ″ / 4,85 мм	4,47 кг / м	1,278 ″ / 32,5 мм
1-1 / 2 ″	40 мм	1,9 ″ / 48,26 мм	0,145 ″ / 3,68 мм	4,05 кг / м	1,61 ″ / 40,94 мм	0,2 ″ / 5,08 мм	5,41 кг / м	1,5 ″ / 38,14 мм
2 ″	50 мм	2.375 ″ / 60,33 мм	0,154 дюйма / 3,91 мм	5,44 кг / м	2,067 ″ / 52,48 мм	0,218 ″ / 5,54 мм	7,48 кг / м	1,939 ″ / 49,22 мм
2-1 / 2 ″	65 мм	2,875 ″ / 73,02 мм	0,203 ″ / 5,16 мм	8,63 кг / м	2,469 ″ / 62,68 мм	0,276 ″ / 7,01 мм	11,41 кг / м	2,323 ″ / 58,98 мм
3 ″	80 мм	3.5 ″ / 88,9 мм	0,216 ″ / 5,49 мм	11,29 кг / м	3,068 ″ / 77,92 мм	0,3 ″ / 7,62 мм	15,27 кг / м	2,9 ″ / 73,66 мм
3-1 / 2 ″	90 мм	4 ″ / 101,6 мм	0,226 ″ / 5,74 мм	13,57 кг / м	3,548 ″ / 90,12 мм	0,318 ″ / 8,08 мм	18,64 кг / м	3,364 ″ / 85,44 мм
4 ″	100 мм	4.114,3 мм / 5 ″	0,237 ″ / 6,02 мм	16,08 кг / м	4,026 ″ / 102,26 мм	0,337 ″ / 8,56 мм	22,32 кг / м	3.826 ″ / 97,18 мм
5 ″	125 мм	5,563 ″ / 141,3 мм	0,258 ″ / 6,55 мм	21,77 кг / м	/ 128,2 мм / 5,047 ″	0,375 ″ / 9,53 мм	30,97 кг / м	4,813 ″ / 122,24 мм
6 ″	150 мм	6.625 ″ / 168,27 мм	0,28 ″ / 7,11 мм	28,26 кг / м	6,065 ″ / 154,08 мм	0,432 ″ / 10,97 мм	42,56 кг / м	5,761 ″ / 146,36 мм
8 ″	200 мм	8,625 ″ / 219,08	0,322 ″ / 8,18 мм	42,55 кг / м	7,981 ″ / 202,74 мм	0,5 ″ / 12,7 мм	64,64 кг / м	7,625 ″ / 193,7 мм
9 ″	225 мм	9.625 ″ / 244,5 мм	0,342 ″ / 8,69 мм	50,54 кг / м	8,941 ″ / 227,12 мм	0,5 ″ / 12,7 мм	72,6 кг / м	8,625 ″ / 219,1 мм
10 ″	250 мм	10,75 ″ / 273 мм	0,365 ″ / 9,27 мм	60,29 кг / м	10,02 ″ / 254,46 мм	0,594 ″ / 15,09 мм	95,98 кг / м	9,562 ″ / 242,82 мм
11 ″	275 мм	11.75 ″ / 298,5 мм	0,375 ″ / 9,53 мм	67,91 кг / м	11 ″ / 279,44 мм	0,5 ″ / 12,7 мм	89,51 кг / м	10,75 ″ / 273,1 мм
12 ″	300 мм	12,75 ″ / 323,8 мм	0,375 ″ / 9,53 мм	73,86 кг / м	12 ″ / 304,74 мм	0,688 ″ / 17,48 мм	132.05 кг / м	11,375 ″ / 288,84 мм
14 ″	350 мм	14 ″ / 355.6 мм	0,438 ″ / 11,13 мм	94,55 кг / м	13,124 ″ / 333,34 мм	0,75 ″ / 19,05 мм	158,11 кг / м	317,5 мм / 12,5 ″
16 ″	400 мм	16 ″ / 406,4 мм	0,5 ″ / 12,7 мм	123,31 кг / м	15 ″ / 381 мм	0,844 ″ / 21,44 мм	203,54 кг / м	14,312 ″ / 363,52 мм
18 ″	450 мм	18 ″ / 457 мм	0.562 ″ / 14,27 мм	155,81 кг / м	16,897 ″ / 428,46 мм	0,938 ″ / 23,83 мм	254,57 кг / м	16,124 ″ / 409,34 мм
20 ″	500 мм	20 ″ / 508 мм	0,594 ″ / 15,09 мм	183,43 кг / м	18,812 ″ / 477,82 мм	1,031 ″ / 26,19 мм	311,19 кг / м	17,938 ″ / 455,62 мм
22 ″	550 мм	22 ″ / 559 мм	0.375 ″ / 9,53 мм	129,14 кг / м	21,25 ″ / 539,94 мм	1,125 ″ / 28,58 мм	373,85 кг / м	19,75 ″ / 501,84 мм
24 ″	600 мм	24 ″ / 610 мм	0,688 ″ / 17,48 мм	255,43 кг / м	22,624 ″ / 575,04 мм	1,219 ″ / 30,96 мм	442,11 кг / м	21,562 ″ / 548,08 мм

Таблица размеров труб (номинальное отверстие 26 ″ -48 ″)

Условный проход	Номинальный диаметр	Внешний диаметр	Стандартная толщина	Стандартная толщина Вес	Стандартная толщина Внутренний диаметр	Extra Strong Толщина	Extra Strong Толщина Вес	Сверхпрочная толщина Внутренний диаметр
26 ″	650 мм	26 ″ / 660 мм	0.375 ″ / 9,53 мм	152,88 кг / м	640,94 мм / 25,25 ″	0,5 ″ / 12,7 мм	202,74 кг / м	634,6 мм / 25 дюймов
28 ″	700 мм	28 ″ / 711 мм	0,375 ″ / 9,53 мм	164,86 кг / м	691,94 мм / 27,25 ″	0,5 ″ / 12,7 мм	218,71 кг / м	27 ″ / 685,6 мм
30 ″	750 мм	30 ″ / 762 мм	0.375 ″ / 9,53 мм	176,85 кг / м	29,25 ″ / 742,94 мм	0,5 ″ / 12,7 мм	234,68 кг / м	29 ″ / 736,6 мм
32 ″	800 мм	32 ″ / 813 мм	0,375 ″ / 9,53 мм	188,83 кг / м	31,25 ″ / 793,94 мм	0,5 ″ / 12,7 мм	250,65 кг / м	31 ″ / 787,6 мм
34 ″	850 мм	34 ″ / 864 мм	0.375 ″ / 9,53 мм	200,82 кг / м	33,25 ″ / 844,94 мм	0,5 ″ / 12,7 мм	266,63 кг / м	33 ″ / 838,6 мм
36 ″	900 мм	36 ″ / 914 мм	0,375 ″ / 9,53 мм	212,57 кг / м	35,25 ″ / 894,94 мм	0,5 ″ / 12,7 мм	282,29 кг / м	35 ″ / 888,6 мм
42 ″	1050 мм	42 ″ / 1067 мм	0.375 ″ / 9,53 мм	248,53 кг / м	41,25 ″ / 1047,94 мм	0,5 ″ / 12,7 мм	330,21 кг / м	41 ″ / 1041,6 мм
48 ″	1200 мм	48 ″ / 1219 мм	0,375 ″ / 9,53 мм	284,25 кг / м	47,25 ″ / 1199,94 мм	0,5 ″ / 12,7 мм	377,81 кг / м	47 ″ / 1193,6 мм

Общие сведения о трубах — номинальный размер трубы (NPS) и график (SCH)

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур.Название NPS основано на более ранней системе «Размер железной трубы» (IPS).

Эта система IPS была создана для обозначения размера трубы. Размер представляет собой приблизительный внутренний диаметр трубы в дюймах. 6-дюймовая труба IPS — это труба, внутренний диаметр которой составляет приблизительно 6 дюймов. Пользователи начали называть эту трубу как 2-дюймовую, 4-дюймовую, 6-дюймовую трубу и т. Д. Для начала каждый размер трубы производился с одной толщиной, которая позже была названа стандартный (STD) или стандартный вес (STD.WT.) Внешний диаметр трубы был стандартизирован.

В соответствии с промышленными требованиями, предъявляемыми к жидкостям под высоким давлением, трубы производились с более толстыми стенками, что стало известно как сверхпрочные (XS) или сверхтяжелые (XH). Требования к более высокому давлению увеличились еще больше с трубами с толстыми стенками. Соответственно, трубы изготавливались с двойными сверхпрочными (XXS) или двойными сверхтяжелыми (XXH) стенками, при этом стандартизованные наружные диаметры не изменились. Обратите внимание, что на этом веб-сайте используются только термины XS и XXS .

Таблица труб

Итак, во времена IPS использовались только три толщины стены. В марте 1927 года Американская ассоциация стандартов провела исследование отрасли и создала систему, определяющую толщину стенок на основе меньших шагов между размерами. Обозначение, известное как номинальный размер трубы, заменило размер железной трубы, а термин «график» ( SCH ) был изобретен для определения номинальной толщины стенки трубы. Добавляя номера спецификаций к стандартам IPS, сегодня мы знаем диапазон толщины стенок, а именно:

SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS и XXS.

Номинальный размер трубы ( NPS ) — это безразмерное обозначение размера трубы. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа дюйма. Например, NPS 6 обозначает трубу, внешний диаметр которой составляет 168,3 мм.

NPS очень слабо связано с внутренним диаметром в дюймах, а трубы NPS 12 и меньшие имеют внешний диаметр больше, чем обозначение размера. Для NPS 14 и более этот NPS равен 14 дюймам.

Для данного NPS внешний диаметр остается постоянным, а толщина стенки увеличивается с увеличением номера спецификации.Внутренний диаметр будет зависеть от толщины стенки трубы, указанной в спецификации.

Резюме:
Размер трубы указывается двумя безразмерными числами,

номинальный размер трубы (NPS)
номер расписания (SCH)

и соотношение между этими числами определяют внутренний диаметр трубы.

Размеры труб из нержавеющей стали определены стандартом ASME B36.19, охватывающим внешний диаметр и толщину стенки по спецификации.Обратите внимание, что все толщины стенок нержавеющей стали по ASME B36.19 имеют суффикс «S». Размеры без суффикса «S» соответствуют стандарту ASME B36.10, который предназначен для труб из углеродистой стали.

Международная организация по стандартизации (ISO) также использует систему с безразмерным обозначением.
Диаметр номинальный ( DN ) используется в метрической системе единиц. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа миллиметра. Например, DN 80 — это эквивалентное обозначение NPS 3.Ниже приведена таблица с эквивалентами для размеров труб NPS и DN.

NPS	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
DN	15	20	25	32	40	50	65	80	90	100

Примечание. Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Теперь вы знаете, что такое «ein zweihunderter Rohr» ?. Немцы подразумевают под этим трубу NPS 8 или DN 200. В данном случае голландцы говорят о «8 duimer». Мне действительно любопытно, как люди в других странах указывают на трубку.

Примеры действительного наружного диаметра. и И.Д.

Фактические внешние диаметры

Фактический наружный диаметр NPS 1 = 1,5 / 16 дюйма (33,4 мм)
Фактический наружный диаметр NPS 2 = 2,3 / 8 дюйма (60,3 мм)
Фактический наружный диаметр NPS 3 = 3½ дюйма (88,9 мм)
NPS 4 фактический О.D. = 4½ дюйма (114,3 мм)
Фактический наружный диаметр NPS 12 = 12¾ «(323,9 мм)
Фактический наружный диаметр NPS 14 = 14 дюймов (355,6 мм)

Фактический внутренний диаметр 1 дюймовой трубы.

NPS 1-SCH 40 = Внешний диаметр 33,4 мм — WT. 3,38 мм — I.D. 26,64 мм
NPS 1-SCH 80 = Внешний диаметр 33,4 мм — WT. 4,55 мм — I.D. 24,30 мм
NPS 1-SCH 160 = Внешний диаметр 33,4 мм — WT. 6,35 мм — I.D. 20,70 мм

Как указано выше, никакой внутренний диаметр не соответствует истине 1 дюйм (25,4 мм).
Внутренний диаметр определяется толщиной стенки ( WT ).

Факты, которые вам необходимо знать!

Schedule 40 и 80 приближаются к STD и XS и во многих случаях идентичны.
Для размеров от NPS 12 и выше толщина стенок между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.

Список 10, 40 и 80 во многих случаях аналогичен списку 10S, 40S и 80S.
Но будьте осторожны, от NPS 12 до NPS 22 толщина стенок в некоторых случаях отличается.Трубы с индексом «S» имеют в этом диапазоне более тонкую толщину стенки.

ASME B36.19 не распространяется на все размеры труб. Следовательно, требования к размерам ASME B36.10 применяются к трубам из нержавеющей стали размеров и графиков, не охватываемых ASME B36.19.

Примечание автора …

История номинального размера трубы 9 марта 2006 г.

Персоналу PM Engineer (PME) (один из дочерних журналов SUPPLY HOUSE TIMES) был задан вопрос о том, как получился номинальный размер трубы.Вот ответ, предоставленный редакционным директором PME Юлиусом Балланко.
Человеком, непосредственно ответственным за номинальный размер трубы, был джентльмен по имени Роберт Бриггс. Бриггс был начальником завода Pascal Iron Works в Филадельфии. В 1862 году он написал набор спецификаций для железных труб и разослал их всем заводам в этом районе.
Поймите, что в 1862 году Соединенные Штаты были вовлечены в Гражданскую войну. Каждый трубный завод производил свои трубы и фитинги по своим спецификациям.Бриггс попытался стандартизировать размеры, что также помогло бы военным усилиям. Труба и фитинги будут взаимозаменяемыми между мельницами. В 1862 году это было довольно необычно.
Стандарты труб стали известны как «Стандарты Бриггса». В конечном итоге они стали американскими стандартами и, наконец, стандартами, используемыми для современных труб.
В текущем стандарте стальных труб ASTM A53 в основном используется стандарт Бриггса для труб размером от 1/2 до 4 дюймов. Вы заметите, что после 4 дюймов труба начинает приближаться к фактическому размеру. используется для идентификации трубы.
Итак, вы, наверное, спросите, а откуда взялись размеры ?. Ну, это были размеры штампов, используемых в Pascal Iron Works. Бриггс заставил всех подстроиться под себя. Отсюда и название «именная» труба. размер возник, что означает «близко к» или «где-то рядом» с действительным измерением.

Я нашел историю номинального размера трубы в Supplyhouse Times

Как понять размеры труб

[Версия этой статьи была изначально опубликована в NOMMA Fabricator]

Это труба или это труба? Понимание различий поможет вам получить нужный материал нужного вам размера.

Помните, как вы были удивлены, когда узнали, что размер «2 на 4» на самом деле не составляет 2 на 4 дюйма? Вам когда-нибудь говорили, что трубы диаметром 1-1 / 8 дюйма не существует? Использование правильной терминологии при заказе материалов (или фурнитуры, инструментов или других предметов, которые должны использоваться с этими материалами) может сэкономить много времени, головной боли и денег!

Многие продукты имеют название, которое для удобства приблизительно соответствует размеру материала. Иногда их называют номинальными размерами.Webster’s описывает номинал как «только по названию». Другими словами, вы не можете доверять «именным» размерам в реальных измерениях или расчетах. Различия и трудности в правильном описании трубы и трубы обычны в металлообрабатывающей промышленности.

Труба — это широко используемый материал в производстве ограждений, чаще всего для заборов и ворот из цепных звеньев. Однако трубы — это разные материалы! Изначально труба использовалась для движения воды, поэтому внутренний диаметр (внутренний диаметр) был критическим размером.Номинальный размер трубы — это внутренний диаметр. Таким образом, труба диаметром 1½ дюйма НЕ имеет наружного диаметра 1½ дюйма, а имеет номинальный (приблизительно) внутренний диаметр 1½ дюйма. Трубы обычно производятся с меньшими допусками и дешевле в приобретении. Однако в заборной и строительной промышленности, где обычно используется труба, ее часто называют по ее внешнему размеру, поскольку фитинги, заглушки и другие детали чаще всего соприкасаются с внешней стороной трубы.

Толщина стенки трубы обозначается различными «таблицами», чаще всего 5, 10 и 40.Точная толщина стенки любого расписания зависит от размера трубы. Размер 1 дюйм. 40 труба имеет стенку 0,33 дюйма, но 2 дюйма Sched. 40 имеет толщину стенки 0,154 дюйма.

С другой стороны, трубки

обычно производятся с более жесткими допусками и рассчитаны на постоянные механические и структурные свойства. Поскольку производство таких труб обычно обходится дороже, они редко используются для ограждений из цепных звеньев, строительных лесов и т. Д. Чтобы еще больше усложнить ситуацию, некоторые компании продают трубы для производства ограждений как «трубы для ограждений».«Толщина стенки трубы обычно измеряется мерой. В то время как конкретная спецификация труб будет означать разную толщину стенок в зависимости от размера трубы, конкретный калибр будет постоянным независимо от наружного диаметра трубы (внешнего диаметра).

Рассмотрим типичный пример…

Агенту по закупкам предлагается купить «2-дюймовый труборез», на самом деле существует много разных размеров, которые могут соответствовать этому описанию, как показано ниже.

Имя	Наружный размер.	Толщина стенки
1 ½ ”x, график 5, труба	1,90 ″	.065 ″
1 ½ ”x, сортамент 40, труба	1,90 ″	.145 ″
2 дюйма x 10 трубка	2.375 ″	.065 ″
2 ”x труба сортамент 40	2.375 ″	.154 ″
1-7 / 8 ″ OD x 18 калибр трубы	1,88 ″	.049 ″
Трубка с наружным диаметром 2 дюйма x 16	2.00 ″	.065 ″

Это неполный список! Вы можете видеть, что все перечисленные материалы имеют размер около 2 дюймов, но в зависимости от допуска и точности инструмента или сопрягаемой детали описание всех их как 2-дюймовых труб обязательно вызовет проблемы.

Итак, учитывая все возможные размеры трубок и трубок и все различные названия, используемые для их описания, как средний человек должен все это делать прямо? Независимо от того, думаете ли вы, что ваш материал — труба или труба, при описании помните следующие ключевые моменты:

Это размер OD (внешний диаметр) или ID (внутренний диаметр)?
Размер точен (измерен микрометром или штангенциркулем)?
Размер приблизительный (снят с помощью рулетки, наглаз и т. Д.))?
Какая толщина / график / калибр стенок?

Если бы агенту по закупкам посоветовали заказать труборез для «трубы примерно на 2 дюйма снаружи и стенкой примерно на 1/16 дюйма», то он бы сузил возможности. Скорее всего, он использует 1-½ дюйма от Sched. 5 труба.

Вы, вероятно, работаете с одними и теми же размерами снова и снова. Посмотрите и узнайте, как поставщик материалов называет ваш материал. Вы можете получить и создать постоянный файл «спецификаций материалов» для каждого размера трубы, которую вы обычно используете.В этом документе должны быть указаны точные размеры, диапазон допусков, метод производства, покрытия или обработки и т. Д. Эти документы могут быть ценными и даже служить инструментом продажи. Ваши клиенты, которые внимательно изучают каждую деталь, могут захотеть понять, почему одна и та же работа по ограждению из звеньев цепи может стоить намного дороже, в зависимости от качества заказанного материала.

У вас, вероятно, есть справочные таблицы в вашем офисе для дробей и десятичных дробей, дюймов в миллиметры и т. Д. Если трубы и труба являются обычным материалом для вашего бизнеса, разместите диаграмму, показывающую размеры трубы по внешнему диаметру, различные спецификации и калибры для труб.Убедитесь, что сотрудники, занимающиеся закупками, понимают эти различия и умеют правильно описывать различные материалы.

Ссылка ниже представляет собой удобную для печати диаграмму общих размеров и графиков труб.

Схема трубопроводов по ANSI

Таблица размеров труб из ПВХ

— FORMUFIT

Продукция

FORMUFIT совместима с большинством трубопроводных систем из ПВХ по спецификации. Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы каждого размера трубы из ПВХ, которые будут работать с продуктами FORMUFIT.

Каждое из следующих измерений отделено графиком в каждой таблице и соответствует правилам «Номинальный размер». См. Диаграмму ниже для объяснения каждого измерения. Чтобы получить подробное описание графика и его применимости к трубам из ПВХ, щелкните здесь.

Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы. Это измерение известно как «номинал», что означает «только по названию» или по названию, на которое делается ссылка. Одна из проблем, с которыми сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (OD) трубы, который дает совершенно другой (и больший) размер трубы из ПВХ.

Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, воспользуйтесь приведенными ниже таблицами:

Измерьте OD и посмотрите во втором или третьем столбце (Фактический OD) каждой таблицы ниже.
После определения наружного диаметра трубы посмотрите на крайний левый столбец заряда ниже (Размер трубы). Это будет номинальный размер трубы или размер фитингов, которые вы хотите заказать.

ПВХ График 40 Таблица размеров

Schedule 40 совместима со всеми изделиями FORMUFIT с наружной и внутренней посадкой.

Размер трубы	Десятичный OD	OD фракции	Метрический OD	Средний ID	Мин. Стена
1/2 «	0,840 «	13/16 «	21,33 мм	0,622 «	0,109 «
3/4 дюйма	1.050 «	1-1 / 16 «	26,67 мм	0,824 «	0,113 «
1 «	1.315 «	1-5 / 16 «	33,40 мм	1.049 «	0,133 «
1-1 / 4 «	1,660 «	1-5 / 8 «	42,16 мм	1,380 «	0,140 «
1-1 / 2 «	1.900 «	1-7 / 8 «	48,26 мм	1,610 «	0,145 «
2 «	2.375 ”	2-3 / 8 ”	60.32 мм	2,067 ”	0,154 «

ПВХ График 80 Таблица размеров

Труба из ПВХ Schedule 80 совместима только с изделиями FORMUFIT с наружной посадкой. Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с ПВХ SCH 80 из-за меньшего внутреннего диаметра.

Размер трубы	Десятичный OD	OD фракции	Метрический OD	Средний ID	Мин.Стена
1/2 «	0,840 «	13/16 «	21,33 мм	0,546 «	0,147 «
3/4 дюйма	1.050 «	1-1 / 16 «	26,67 мм	0,742 «	0,154 «
1 «	1,315 «	1-5 / 16 «	33,40 мм	0,957 «	0,179 «
1-1 / 4 ”	1.660 «	1-5 / 8 «	42,16 мм	1,278 «	0,191 «
1-1 / 2 ”	1.900 «	1-7 / 8 «	48,26 мм	1,500 «	0.200 «
2 «	2.375 ”	2-3 / 8 ”	60,32 мм	1,939 «	0,218 «

Таблица размеров тонкостенных ПВХ

Тонкостенная труба из ПВХ совместима только с изделиями FORMUFIT с наружной посадкой.Продукты FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие продукты, которые подходят внутри трубы из ПВХ, не будут работать с тонкостенным ПВХ из-за большего внутреннего диаметра.

Обратите внимание, что не все размеры ПВХ доступны для тонкостенных труб из ПВХ.

Размер трубы	Десятичный OD	OD фракции	Метрический OD	Средний ID	Мин. Стена
3/4 дюйма	1.050 «	1-1 / 16 «	26,67 мм	0,920 дюйма	0,065 дюйма
1 «	1,315 «	1-5 / 16 «	33,40 мм	1,185 дюйма	0,065 дюйма
1-1 / 2 ”	1.900 «	1-7 / 8 «	48,26 мм	1,750 ”	0,075 дюйма

Труба из ХПВХ

Труба из ХПВХ, также известная как пластиковая труба с размером медной трубы (CTS), использует другую систему измерения и несовместима с продуктами FORMUFIT из ПВХ.Пожалуйста, посетите нашу страницу идентификации CPVC для получения дополнительной информации.

Дополнительные рейтинги

Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для сантехнических систем. Хотя наши продукты имеют те же характеристики, что и стандартные водопроводные трубы и фитинги из ПВХ Schedule 40 и Schedule 80, они не были протестированы Национальным санитарным фондом (NSF) для этого применения.

Наружный и внутренний диаметр труб: Стандартные диаметры стальных труб — таблица наружного и внутреннего диаметра
