Насос ручеек характеристика – технические характеристики, особенности эксплуатации, преимущества и недостатки, способы применения»

Содержание

устройство, характеристики, отзывы, правила использования

Вибрационные насосные агрегаты выполнят за дачников и владельцев частных домов колоссальный объем тяжелой, зачастую «грязной» работы. Компактный водяной насос «Ручеек» накачает воды из открытого или подземного источника, «перекинет» ее из накопителя к точкам полива, поможет почистить дно колодца.

Согласитесь, такой обширный фронт работ под силу немногим устройствам. Несмотря на популярность и многолетнюю практику эксплуатации «Ручейка», немногие знакомы с его конструктивными особенностями. Не все представляют, в каких ситуациях этот прибор просто незаменим, как его грамотно подключать и использовать.

Мы рады поделиться полной информацией о перечисленных интересующих вас моментах. У нас вы найдете подробный обзор характеристик и технических возможностей устройства. Сведения, приведенные в статье, дополнены фото-подборками и видео-руководствами.

Содержание статьи:

Принцип работы и устройство

Насос “Ручеек” – один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата – мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос.

Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” – это , то есть для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час.

Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.

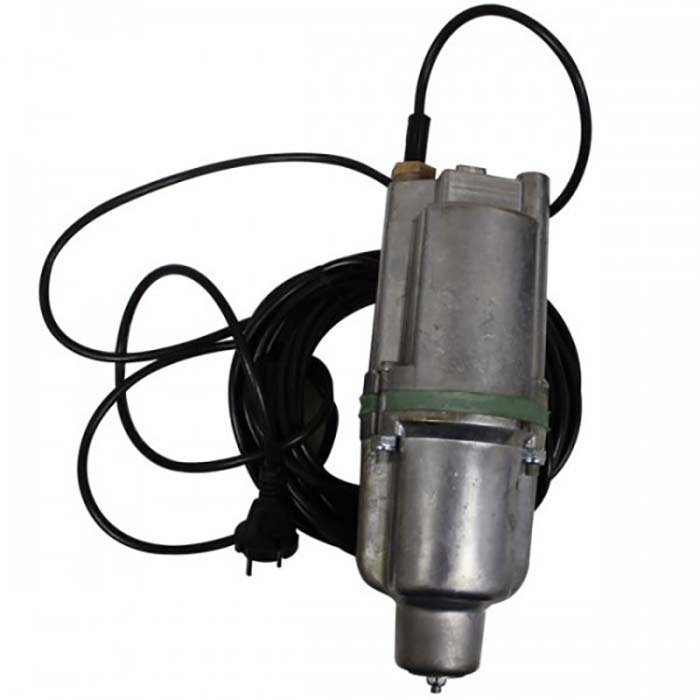

Насос "Ручеек"Насос "Ручеек"

Насос “Ручеек” обладает компактными размерами, небольшим весом и производительностью, которая способна обеспечить водой одну или две точки забора воды одновременно

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства.

Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды.

Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Галерея изображений

Фото из

Недорогое износостойкое оборудование

Разновидности вибрационных агрегатов

Компактные насосы производства стран СНГ

Ремкомплект для вибрационного насоса

Технические параметры насоса “Ручеек”:

  • температура перекачиваемой воды – не более 35°С;
  • мощность – 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию;
  • глубина погружения – в пределах 40-60 м;
  • средняя производительность – около 7 л/мин.

При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность. Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч.

Производительность агрегата достаточно скромная. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Для работы с морской водой “Ручеек не предназначен.

Подключение и правила эксплуатации

Перед тем, “Ручеек” в , следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

Техпаспорт насоса "Ручеек"Техпаспорт насоса "Ручеек"

Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Не рекомендуется подвешивать вибрационную технику на металлическом тросе, поскольку такие конструкции плохо сочетаются с вибрационным воздействием, возникающим во время работы агрегата.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Капроновый шнур для насоса "Ручеек"
Капроновый шнур для насоса "Ручеек"

Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Если применение шланга по каким-то причинам нежелательно или неудобно, можно использовать гибкую водопроводную трубу из пластика. Ее также необходимо надежно закрепить на патрубке с помощью хомута. Если все материалы приготовлены и нюансы учтены, можно приступать к установке насоса.

Для этого нужно выполнить ряд простых шагов:

  1. Распаковать насос “Ручеек”, расправить электрокабель.
  2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
  3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
  4. На отверстие для забора воды надеть специальный защитный фильтр.
  5. Аккуратно и плавно опустить насос в колодец или скважину.
  6. Закрепить капроновый шнур.
  7. Подключить насос к электропитанию.
  8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.

Кабель насоса "Ручеек"Кабель насоса "Ручеек"

Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Термоусадочная муфтаТермоусадочная муфта

Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

Правильное использование насоса позволяет увеличить срок его эксплуатации и бесперебойной работы. Производитель указывает время непрерывной работы насоса не более 12 часов.

Схема установки насоса "Ручеек"Схема установки насоса "Ручеек"

На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Основные преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

Устройство насоса "Ручеек"Устройство насоса "Ручеек"

На этой схеме представлены составляющие компоненты насоса «Ручеек». В случае поломки устройство не сложно разобрать и отремонтировать (+)

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже.

Следующий “плюс” этого насоса – широкий круг задач, которые можно решить с его помощью. “Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы.

К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для такое оборудование может стать настоящей находкой.

Самодельный фильтр для вибрационникаСамодельный фильтр для вибрационника

В случае использования вибрационного насоса для осушения подвала или откачки воды из открытого источника его заборную часть желательно защитить. Хотя бы вот таким самодельным фильтром из пластиковой бутылки

“Ручеек” на все случаи жизни

Относительно неглубокую скважину с низким дебитом или колодец с подобными характеристиками лучше всего снабдить насосом “Ручеек” или другой бюджетной моделью. Более мощное и дорогое оборудование здесь просто не нужно. Оно будет опустошить колодец слишком быстро, опасность возникновения “сухого хода” в такой ситуации очень высока.

В техпаспорте изделия сказано, что насос предназначен только для переваривания чистой воды. Однако за десятилетия существования модели владельцы частных домов и дачных участков нашли этому устройству самое разнообразное применение. Например, эта модель широко используется при .

Характеристики насоса "Ручеек"Характеристики насоса "Ручеек"

В этой таблице указаны основные характеристики насоса “Ручеек”, благодаря которым этот агрегат способен справиться с решением множества хозяйственных задач

По окончании бурения таких сооружений вода остается сильно загрязненной частичками ила, песком и т.п. Чтобы получить пригодную для питья чистую воду, эту смесь необходимо выполнить.

Практика показала, что “Ручеек” неплохо справляется с этой задачей. Особенность устройства насоса Ручеек состоит в том, что в нем нет вращающихся частей. Поэтому он не слишком быстро забивается при работе в загрязненной воде.

Периодически насос извлекают, разбирают, промывают, выполняют необходимый ремонт, а затем снова собирают и пускают в дело. Разумеется, при таком обращении скорость износа существенно возрастает. Нет ничего удивительного, что в процессе прокачки скважины насос может полностью выйти из строя.

Для очистки одной скважины в зависимости от ситуации может понадобиться и два, и даже три-четыре таких агрегата. Но по деньгам это выходит значительно дешевле, чем приобретение специальной техники с повышенной устойчивостью к износу.

Неопытные владельцы участков иногда считают, что прокачать скважину можно и с помощью того насоса, который будет подавать воду в водопровод дома. Это абсолютно неверное решение.

Владельцам скважин и колодцев периодически приходится . В этих случаях насос такого типа незаменим. Он эффективно справится с откачкой загрязненной воды из колодца или скважины.

Если насос под рукой, все работы будут выполнены гораздо быстрее. Если скважина заилена или запесочена, вибрации, возникающие при работе “Ручейка”, из врага превращаются в друга.

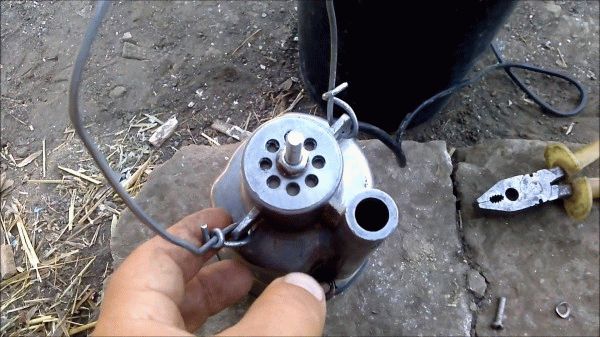

Разобранный насос "Ручеек"Разобранный насос "Ручеек"

Так выглядит насос “Ручеек” в разобранном виде. Прочный стальной корпус надежно защищает устройство от внешнего воздействия и частых поломок

Качественные и дорогие обычно рассчитаны на длительную работу именно с чистой водой. Качать обильно загрязненные песком воду лучше именно с помощью “Ручейка” или другой бюджетной техники. Если после прокачки скважины какому-то “Ручейку” удалось “выжить”, ему обязательно найдется дальнейшее применение.

Вибрирующие воздействие позволяет быстро и эффективно разрушить илистую пробку, прочистить отверстия скважинного фильтра и выкачать грязь на поверхность. В результате дебит скважины заметно возрастет.

Для прочистки заиленных скважин рекомендуется использовать модель с верхним забором воды.

Галерея изображений

Фото из

Разборка насоса Ручеек для ремонта

Замена изношенных уплотнителей и крепежа

Прочистка фильтров насоса

Обратная сборка вибрационника Ручеек

Пылящийся в сарае “Ручеек” станет настоящей находкой, если основной насос в скважине или колодце по каким-то причинам сломается. Он станет вполне приемлемой временной заменой, позволяющей в считанные часы восстановить водоснабжение в доме. На время ремонта основного насоса не придется приобретать или арендовать новое оборудование.

Подтопление дренажными водами подвала, смотровой ямы в гараже или другого подобного углубления – ситуация неприятная. А чтобы вычерпать ненужную жидкость с помощью ведра, понадобится немало времени и сил.

Поскольку дренажные воды обычно содержат не так уж много загрязнений, для их откачки идеально подойдет насос “Ручеек”.

Вибрационник в чистке водозаборных выработокВибрационник в чистке водозаборных выработок

Недорогие малогабаритные вибрационники используют в прочистке водозаборных сооружений. Они взмучивают илистые отложения на дне скважин и колодцев, которые потом откачиваются дренажными насосами

Он, конечно, работает медленно, но стабильно. Ожидать от дренажных вод идеальной чистоты, конечно же, не приходится. Чтобы улучшить работу насоса рекомендуется использовать специальный дополнительный фильтр, который защитит конструкцию от загрязнений.

Фильтр выполнен в форме колпачка и предназначен для верхней части насоса. Чтобы его надеть, рекомендуется сначала прогреть этот элемент. Тогда установка фильтра будет выполнена гораздо быстрее и проще.

Если при доме имеется бассейн или другой вместительный резервуар с водой, насос “Ручеек” можно использовать для откачки воды из таких емкостей. В этом случае имеет смысл использовать модель “Ручеек-1М”. В отличие от других моделей она снабжена нижним забором воды, что позволяет удалить воду из резервуара полностью.

Используют насосы типа “Ручеек” и при монтаже систем отопления, а именно – для опрессовки, когда требуется заполнение системы водой. Воду можно взять из колодца или привезти в отдельной бочке.

На заборное отверстие насоса надевают шланг и опускают его в воду. Второй шланг, надетый на подающий патрубок насоса, присоединяются к открытому сливному крану отопительной системы.

С помощью манометра отслеживают давление в системе. После опрессовки устраняют выявленные неисправности. В целом можно сказать, что насосы типа “Ручеек” можно использовать для решения практически любых задач по откачке жидкости или перекачивании ее к месту назначения. Главное требование – вода не должна быть слишком грязной.

Вибрационный насос в колодцеВибрационный насос в колодце

Главное преимущество насоса “Ручеек” и аналогичных моделей заключается в бюджетной цене. Их не жалко “кидать” на выполнение “грязной работы”. При выходе из строя прибор просто меняют на новый

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь).

По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях “Ручеек” и “Ручеек-1” забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос "Omnigena-Dorota"Насос "Omnigena-Dorota"

Насос “Omnigena-Dorota” – достойный аналог “Ручейка”, разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос . Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности.

Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ – российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”.

Ценовые характеристики этих насосов тоже практически совпадают. Стоимость на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota – погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше.

Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

Выводы и полезное видео по теме

Здесь можно посмотреть практический пример работы насоса этой марки:

В видео-ролике приведена схема устройства насоса, его технические параметры, а также обозначены особенности использования “Ручейка”:

Насос “Ручеек” – неутомимый труженик и верный помощник для всех владельцев дач и частных участков.

Конечно, его производительность не слишком велика, и он не предназначен для решения глобальных задач по очистке. Но там, где нужно перекачать воду или прочистить скважину, “Ручеек” может стать оптимальным вариантом.

Есть опыт работы с погружным насосом “Ручеек”? Расскажите, для каких целей вы используете агрегат, поделитесь впечатлениями об эксплуатации техники с нашими читателями. Задавать вопросы и оставлять комментарии к статье можно в форме, расположенной ниже.

Насос «Ручеек»

Водоснабжение дачного участка обычно лежит на плечах самих владельцев. Решить вопрос полива и обеспечения нужд хозяйства способен компактный насос «Ручеек» вибрационного типа. Изучение устройства, принципа работы и технических характеристик поможет убедиться в многочисленных достоинствах агрегата.

Сфера применения

Низкая стоимость насоса «Ручеек» никоим образом не умаляет его технических характеристик. Наличие агрегата и источника водозабора снимает с повестки дня вопрос подачи воды для семьи из двух-трех человек и полива участка до 12 соток. Сфера применения вибрационного насоса довольно обширна и зависит от нужд владельцев. Он успешно справится со следующими задачами:

  • Смена воды в бассейне. При условии отсутствия химической обработки, загрязненная жидкость может быть использована для полива участка. После опустошения ручеек насос пригодится для наполнения новым объемом.
  • Откачка воды из подвалов в период половодья, когда УГВ поднимается выше привычной отметки.
  • После бурения новой скважины работа вибрационного насоса «Ручеек» способствует движению грунта и увеличивает дебет воды.
  • Вибрационные колебания помогают раскачать заилившуюся скважину за счет удаления твердых наслоений с фильтра, установленного на дне.
  • При необходимости откачает воду из затопленной траншеи или котлована.

    ​Совет! Эксплуатация насоса «Ручеек» в грязной среде предполагает применение фильтра. Дополнительная защита предотвратит попадание твердых крупных частиц внутрь механизма и не допустит преждевременной поломки агрегата.

  • При отсутствии центрального водоснабжения насос «Ручеек» поможет заполнить систему отопления. Процесс ведется с использованием манометра для контроля давления в системе.
  • Технические характеристики агрегата позволяют автономно обеспечить водой один источник потребления (душ, стиральную машину). Напор в этом случае зависит от глубины ее забора.
  • Насос «Ручеек» выручает в ситуациях, когда основной источник воды обладает медленным наполнением. Более мощный агрегат может спровоцировать снижение уровня до критической отметки и вынужденный перезапуск системы.
  • Обширный участок или большая семья нуждаются в насосе с высокой производительностью. Но форс-мажорные обстоятельства периодически вынуждают обратиться за помощью к компактному и простому по техническим характеристикам насосу «Ручеек».

Устройство насоса

Внутреннюю конструкцию насоса «Ручеек» можно условно разделить на две части – механическую и электрическую. Главным компонентом электрической части является электромагнит, представляющий П-образный сердечник с магнитными свойствами. Он состоит из стальных пластин с одетыми электромагнитными катушками. Их покрывает медный провод. Все элементы расположены в медном корпусе, залитом эпоксидной смолой. Функции смолы – надежная фиксация электромагнита в корпусе с одновременным эффективным отводом тепловой энергии во время эксплуатации насоса «Ручеек».

Механическую часть именуют вибратором, она состоит из штока, якоря и амортизатора. В основе якоря лежит электротехническая сталь, функцию амортизаторов выполняют резиновые шайбы. Именно от их качества зависит производительность насоса вибрационного «Ручеек». Муфта предназначена для изоляции камеры, где находится вода, от электрического сектора механизма. Диафрагма внутри муфты оказывает на шток направляющее и фиксирующее действие.

Вода из источника поступает через всасывающую в нагнетающую камеру, откуда впоследствии перемещается в трубопровод. Обратный клапан имеет форму гриба, он пропускает жидкость внутрь насоса «Ручеек» и не дает ей вылиться обратно.

В механической части насоса «Ручеек» также расположен резиновый поршень с гайкой и каналы для перекачки воды. Эксплуатация агрегата в грязной среде приводит к быстрому выходу из строя резинового поршня и обратного клапана.

Принцип действия

Работа насоса «Ручеек» построена на вибрациях, за счет которых в камере нагнетающего действия меняется давление. Выглядит это следующим образом:

  • После включения насоса в электросеть катушка создает магнитное поле.
  • За счет действующих магнитных сил вибратор притягивается.
  • Это влечет за собой изгиб поршня внутрь и его приближение к нагнетающей камере.
  • Процесс способствует образованию во всасывающей камере разряженной атмосферы и снижению там давления.
  • Через обратный клапан начинает поступать вода, заполняя всасывающую камеру.
  • При следующем такте переменного тока магнитное поле исчезает, шток занимает исходную позицию.
  • Поршень давит на воду во всасывающей камере, обратный клапан не выпускает ее наружу, поэтому она движется в нагнетающую камеру.
  • Следующий такт запускает процесс по-новому и вода из камеры движется в трубопровод.

При частоте ритмов 100 раз в секунду работа поршня на штоке создает вибрацию. Поэтому за счет принципа действия внутреннего механизма насос «Ручеек» относят к вибрационному типу.

Технические характеристики

Насос ручеек по техническим характеристикам занимает достойное место среди других агрегатов вибрационного типа, а по некоторым параметрам и превосходит их. Часть моделей обладают высотой подъема воды 40 м. Более практичны в эксплуатации насосы, где технические характеристики по высоте подъема достигают 60 м. Максимальная глубина погружения – 7 м. Если забор воды проводится в скважине, ее диаметр должен превышать диаметр «Ручейка», который составляет 100 мм.

Среди технических характеристик агрегата ключевое место занимает производительность, которая исчисляется в количестве литров, перекачиваемых насосом за 1 час. По этим параметрам все модели «Ручеек» делятся на три группы:

  • с низкой производительностью, когда объем составляет 360 л/ч;
  • для средней производительности характерны показатели 750 л/ч;
  • насос с высокой производительностью способен перекачать за 1 час 1500 литров воды.

Мощность различных моделей «Ручейка» варьируется от 225 до 300 Вт, все работают от напряжения 220 В. Частота тока – 50 Гц. Продолжительность беспрерывной работы достигает 12 часов.

Дополнительные технические характеристики, интересные потребителю:

  • Тип насоса – погружной вертикальный.
  • Корпус выполнен из алюминия.
  • Количество обратных клапанов – 1 шт.
  • Вес около 4 кг.
  • Длина кабеля различна. Существуют модели «Ручейка», оснащенные 10,16,25,32 и 40 метровым кабелем.
  • Диаметр шланга от 18 до 22 мм.
  • «Ручеек-1» характеризуется верхним забором воды, в модель «Ручейка -1М» она поступает снизу.

Достоинства вибрационного механизма

Популярность применения насоса «Ручеек» при ведении загородного хозяйства вполне обоснована. Простая конструкция формирует массу достоинств:

  • Работа насоса отличается надежностью. Металлический корпус «Ручейка» герметичен и не подвержен коррозии. Предусмотрено оснащение оборудования резиновым кольцом, которое предотвращает контакт со стенками скважины или колодца.
  • Система термозащиты автоматически прекращает работу при угрозе перегрева. Это может случиться из-за критического понижения уровня воды в месте забора.
  • Крайне удобна эксплуатация на протяжении длительного времени.
  • Технические характеристики соответствуют существующим стандартам качества, эксплуатация насоса не наносит вред экологии и здоровью.
  • Незначительный вес «Ручейка» особенно ценится слабым полом.
  • Отсутствие в насосе вращающихся элементов сводят к минимуму вероятность поломок механизма. Чаще всего процесс ремонта сводится к замене деталей из резины (поршня и обратного клапана).
  • Обслуживание не вызывает сложностей. По рекомендациям производителей спустя 2 часа работы «Ручеек» желательно отключить на 10-15 минут, после чего насос вновь готов к работе.
  • Для начала работы «Ручеек» не требует монтажа. Достаточно опустить агрегат в воду на бечевке или тросике.

Внимание! Подвешивать за провод агрегат нельзя. Беспрерывный вибрационный процесс может спровоцировать повреждение насоса.

Моменты, заслуживающие внимания потребителей

Многочисленные достоинства модели «Ручейка» сопровождает несколько негативных моментов.

  • Непереносимость холостого хода. Не оснащенный термозащитой «Ручеек» при работе без поступления воды даже в течение нескольких секунд способен выйти из строя. Причина? Повреждение обмотки за счет перегрева.
  • Резьбовые соединения насоса «Ручейка» очень часто раскручиваются. Спровоцировано это беспрерывным вибрационным процессом. Но выход всегда есть, стоит только заменить обычные гайки на самоконтрящиеся.
  • Со временем на болтах корпуса проступает ржавчина. Алюминиевый корпус насоса «Ручеек» оснащен стальными болтами, которые подвержены коррозии при длительном контакте с водой. Решить проблему легко – заменить существующие детали новыми, выполненными из цветных металлов.
  • Замедлить процесс износа резиновых элементов насоса «Ручеек» способен дополнительный фильтр в виде металлической сетки, одетой на всасывающее отверстие агрегата.
  • Чрезмерная или недостаточная фиксация обратного клапана также легко решается. До начала эксплуатации «Ручейка» достаточно подтянуть гайки или отрегулировать крепление.

Насос «Ручеек» как и все агрегаты вибрационного типа чувствителен к перепадам напряжения. Снижение показателей напряжения на 10 % вдвое ухудшает производительность. Радоваться, когда более высокое, чем требуется по техническим характеристикам, напряжение обеспечивает ускоренную работу не стоит. Такой процесс ведет к быстрому износу механизмов. Исключить проблемные ситуации поможет дополнение насоса «Ручейка» стабилизатором напряжения.

Итог

Как видите, модель «Ручеек» чрезвычайно практична и эффективна в работе. Низкая стоимость в совокупности с высокими техническими показателями обеспечивают ей лидирующие позиции среди агрегатов вибрационного типа.

насосы ручеёк технические характеристики, отзывы, ремонт своими руками SanDizain.ru

Виды

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатацииНасос Ручеек В-40Простота конструкции отразилась и на количестве видов насосов Ручеёк, хотя количество выпускаемых модификаций достаточно большое.

Связано это с принципом забора воды из резервуара (водоёма):

  • модель с верхним положением обратного клапана (верхний приток воды).

Ручеёк-В-10, В-15, В-25, В-40. Насос постоянно находится в воде и ситуация с перегревом ему не грозит;

с нижним положением клапана (нижний приток воды).

Ручеёк-Н-10, Н-15, Н-25, Н-40. Возможен вариант, когда насос, откачав максимально воду, окажется на воздухе, что грозит неминуемым перегревом. Во избежание этого он снабжён термореле, предохраняющим его от перегрева.

По конструктивным и техническим характеристикам оба вида насосов мало чем отличаются друг от друга. Числовые показатели у всех модификаций говорят о длине подводящего кабеля – от 10 до 40 метров.

Технические характеристики

Вибрационный насос «Ручеек» по техническим характеристикам считается достаточно качественным оборудованием. По многим параметрам он превосходит продукцию прочих компаний-производителей. Нередко приборы обладают высотой подъема воды 40 м. Большей практичностью отличаются насосы с этим показателем в 60 м.

Насосы Ручеёк технические характеристики и особенности эксплуатацииПеред монтажом вибрационного насоса Ручеек следует посмотреть обучающее видео

Оборудование может быть погружено максимум на 7 м. Если прибор используется для скважины, то ее диаметр обязательно должен превышать размер самого насоса. Обычно его диаметр составляет 10 см. Главное при выборе насоса – его производительность. Она определяется количеством литров воды, которую перекачивает оборудование за час работы.

Разновидности насосов «Ручеек» по производительности:

  • Небольшая составляет 360 л/ч;
  • Средние показатели — 750 л/ч;
  • Высокая позволяет перекачать 1500 л/ч.

Мощность находится в пределах 225-300 Вт. При этом напряжение для всех моделей составляет 220 В с частотой тока 50 Гц. Оборудование может бесперебойно работать 12 часов.

К прочим характеристикам можно отнести тип насоса. Обычно это погружной вертикальный вид. Агрегат алюминиевый, с одним обратным клапаном. Вес составляет 4 кг. При этом могут встречаться модели с разной длиной кабеля – от 10 до 40 м. Диаметр шланга варьируется в пределах 18-22 мм. Вода в зависимости от модели может проникать как снизу, так и сверху.

Возможности устройства

Конечно, данный насос не решит ваших каких-то глобальных проблем кардинальным образом в водоснабжении большой загородной территории, так как в среднем имеет мощность от ста пятидесяти до двухсот двадцати пяти ватт. Но со многими процессами разобраться эффективно поможет владельцу загородного дома.

Гидроподача

В доме этот агрегат справляется с необходимой подачей природной воды. Правда, одновременно вы не сможете спокойно купаться в ванной, мыть накопившуюся посуду и стирать, так как насос выдает только до семи литров в минуту.

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатации

Но если Вы будете пользоваться умело и достаточно экономно, то хватит и на принятие теплого летнего душа, и на стирку накопившихся вещей. Водный напор напрямую зависит от глубины конкретного гидроресурса. Чем цифра больше, тем соответственно и подача меньше.

Нежелательно подключать насос одновременно к вашему загородному дому, бане и иным важным хозяйственным постройкам, так как может быть вызвана нежелательная автоматическая перезагрузка данной системы.

Замена насоса

Некоторые частные владельцы загородных домов, применяющие в домашнем водоснабжении более мощное и дорогостоящее оборудование, покупают в качестве страховки этот бюджетный насос. Ведь поломаться может абсолютно любой, даже самый лучший импортный прибор, и пока вы его отремонтируете у специалистов и получите обратно, пройдет много времени.

А насос вам в любом случае пригодится в хозяйстве. И тогда для удовлетворения жизненных потребностей вам пригодится именно «Ручеек». Он является своеобразной палочкой-выручалочкой для хозяев загородных домов и не оставит вас одного в трудной беде, которых так много хватает в повседневной жизни каждого человека, владеющего загородным домом.

Применение в медленно наполняющемся источнике

При тщательной копке колодца или скважины сложно заранее догадаться, насколько быстро восстановиться надлежащий уровень воды при многократном использовании. Один источник это сделает мгновенным образом, а второму понадобятся долгие дни на долгожданное обновление.

Но при покупке прибора мало кто об этом думает, и бывает, что агрегат очень быстро производит откачку воды, нежели восполняется. В такой ситуации система может отключиться автоматическим образом и потребовать скорейший перезапуск. При быстром заборе увеличиваются шансы на получение мутной воды.

Лучше всего брать «Ручеек», так как он работает более стабильно и имеет низкую интенсивность забора.

Как успешно восстановить засорившуюся скважину?

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатации

Можно разработать систему с помощью «Ручейка». Качество воды, конечно, не изменится, но объем значительно увеличится, вы это сразу отметите для себя.

Включите насос и опустите его как можно ближе к необходимому фильтру. Благодаря вибрирующему механизму будут выбиваться многочисленные наслоения, а затем подниматься на ровную поверхность. Несколько таких успешных попыток, и скважина начнет приходить в полный порядок.

Во время работы необязательно стоять прямо возле вашей скважины. В любом случае водяной насос полностью водичку не выкачает. Поэтому можете заняться своими накопившимися домашними делами. Например, можете полить дачный огород. Вы сразу же заметите, поменяется ли качество воды и объем.

Выкачивание воды из затопленного помещения

Весной очень часто у дачников сильно затапливаются подвалы и погреба. Вынести воду с помощью небольших ведер очень проблематично и занимает много драгоценного времени. Здесь вам отлично поможет насос с хорошим качеством от белорусского отечественного производителя.

Новая система отопления

При строительстве нового дома система отопления делается в первую очередь, нежели подключение к водоснабжению. Нужно как-то заполнить все трубы.

Схема такая: вы привозите воду в огромной бочке, вставляете в нее данный насос, а второй шланг соединяете со спускным краном батареи. Далее аккуратно открывается кран и запускается этот агрегат. Пока система тщательно наполняется, смотрите внимательно на специальный манометр, дабы определить, когда давление окажется на нужной для вас отметке.

Вибрационный погружной насос Ручеек модели и аналоги

Использование «Ручейка» в качестве дренажного устройства

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатацииНужно иметь в виду, что если технику использовать не по назначению, то это значительно сокращает ее срок службы. Нарушение работы насоса может быть вызвано попадением в механизм песка и мелких камней. Мощность «Ручейка» вполне может справиться даже с откачиванием дренажа, талой воды и пополнений со средней загрязненностью. Но стоит позаботится о приобретении фильтра для дополнительной защиты.

Насос погружается в этот фильтр как в стакан. Есть множество различных видов защитных кожухов. Самыми распространенными являются прорезиненные чехлы, которые натягиваются на разогретый насос.

Ремонт насоса

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатацииТак как насос не дорогой, часто многие просто отказываются от ремонтных работ и просто приобретают новый. Но в основном это устройство отлично поддается ремонту за небольшую плату. Ремонт можно сделать и самостоятельно, прочистив детали от загрязнений и заменить прокладки.Конечно могут возникнуть небольшие трудности при разборке аппарата. Ржавчина покрывает крепежные болты, и раскрутить их бывает не так то просто.

Модели и аналоги

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатацииНа рынке представлены три модели данного насоса — это насос «Ручеек», «Ручеек-1» и «Ручеек-1М». Конструкция их схожа, но имеется и различие. Так, в модели «Ручеек-1» установлена система верхнего забора воды, что способствует получению самой чистейшей воды. А «Ручеек-1М» забирает воду из нижнего отверстия. Это модель наиболее подходящая для откачивания резервуаров, которые нуждаются в полном опустошении.

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатацииНасос «Ручеек» очень популярен. Это объясняется тем, что у него относительно не высокая цена   и достаточно высокое качество. А также погружной насос очень прост в работе. Он не нуждается в каких-либо настройках перед работой, просто нужно нажать кнопку и он заработает. Приобретая насос «Ручеек» уточняйте сразу какая длина электрического кабеля, находящийся в комплекте. В комплекте стандартных моделей может быть кабель размером 10,15, 25, 40 метров, что также влияет на стоимость прибора.

В современных моделях насоса «Ручеек» есть специальный датчик со свойством определения температуры и функцией отключения в момент достижения прибором критической точки. Такая ситуация возможна, если насос окажется без воды. Эта защита от работы «в сухую» может предотвратить поломку и продлит срок службы насоса.

Техническое описание данного устройства

Насос этого типа специалисты относят к классифицируемой группе погружного насоса, который быстро и успешно функционирует вследствие множественных колебательных движений диафрагмы, которая моментально реагирует на любое изменение давления данного устройства.

Насосы Ручеёк технические характеристики и особенности эксплуатации

Насосы Ручеёк технические характеристики и особенности эксплуатации
Существенное различие в давлении

Действует этот агрегат исключительно от двухсот двадцати ватт, за шестьдесят минут, расходуя при этом около двухсот пятидесяти ватт в целом. В первую очередь все зависит непосредственно от максимальной мощности конкретной марки технического устройства.

В нем напрочь отсутствуют разнообразные передвигающиеся элементы и ненужные подшипники, благодаря этой характеристике эффективно функционирует, потому что с помощью трения из строя выводятся необходимые детали и требуется их незамедлительная переустановка.

Забор воды располагается сверху, что дает важную положительность в качественном охлаждении всей рабочей системы. В реальном действии рабочая система не испытывает чрезмерного нагрева, а соответственно, не сталкивается с ежедневными перегрузками.

Вторым, но немаловажным плюсом верхнего забора, считается полное отсутствие засасывания со дна, благодаря чему чистая вода не загрязняется и ее можно ежедневно пить всем жильцам загородного дома или дачного участка, не тревожась за общее состояние своего здоровья и здоровья детей.

Выводы и полезное видео по теме

Здесь можно посмотреть практический пример работы насоса этой марки:

В видео-ролике приведена схема устройства насоса, его технические параметры, а также обозначены особенности использования “Ручейка”:

Насос “Ручеек” – неутомимый труженик и верный помощник для всех владельцев дач и частных участков.

Конечно, его производительность не слишком велика, и он не предназначен для решения глобальных задач по очистке. Но там, где нужно перекачать воду или прочистить скважину, “Ручеек” может стать оптимальным вариантом.

Есть опыт работы с погружным насосом “Ручеек”? Расскажите, для каких целей вы используете агрегат, поделитесь впечатлениями об эксплуатации техники с нашими читателями. Задавать вопросы и оставлять к статье можно в форме, расположенной ниже.

Насос Ручеек: Технические Характеристики, Использование

Насос водяной Ручеек 1 – практичное и экономичное решение для дачи

Насос водяной Ручеек 1 – практичное и экономичное решение для дачи

Некоторые марки бытовых насосов известны и популярны ещё с советских времен. Их репутацию не пошатнули даже импортные аналоги, заполонившие рынок. К таким «динозаврам» можно отнести и вибрационный насос Ручеек белорусского производства, служащий нашим дачникам верой и правдой уже более сорока лет.

Его и сегодня можно встретить едва ли не на каждой второй даче, где есть скважина или колодец. Что не удивительно: агрегат отличается хорошим качеством, небольшим весом и габаритами, удобством использования и доступной ценой.

Конструкция и параметры

Электронасос Ручеек относится к агрегатам вибрационного типа (см. Вибрационный водяной насос: принцип работы и рекомендации по выбору), перекачивающим воду за счет частых колебаний мембраны (или диафрагмы), поочередно всасывающей жидкость внутрь корпуса и выталкивающей её наружу.

Принцип действия и виды

Движение мембраны связано с колебаниями давления внутри прибора, которое в свою очередь уменьшается и увеличивается в результате действия переменного тока, создающего магнитное поле.

Устройство насоса

Устройство насоса

То есть, никаких вращающихся рабочих колес или винтов, а также подшипников, подверженных трению, насос «Ручеек» не содержит, поэтому может очень долго работать без поломок. Работает он от сети 220 В, весит около 4 кг, имеет удлиненную вытянутую форму, благодаря чему может использоваться как в колодцах, так и в скважинах диаметром более 100 мм.

Различают два вида таких устройств:

  • Ручеек 1 – насос с верхним забором воды. Такая конструкция позволяет ему не перегреваться, так как система охлаждается перекачиваемой жидкостью. Кроме того, он не взбаламучивает воду, поднимая частички песка и ила со дна, и сам реже засоряется ими.
  • Ручеек 1М – насос с нижним забором воды. С его помощью можно полностью опустошать емкости и откачивать воду из затопленных помещений. Для защиты от перегрева в него встроен термодатчик, отключающий агрегат при перегрузках или отсутствии воды.
Модель с нижним водозабором

Модель с нижним водозабором

Технические характеристики

Основные технические характеристики указаны в таблице:

Подача при напоре 40 м л/час 432
Подача при напоре 1 м л/час 1500
Номинальный напор м 40
Максимальный напор м 60
Потребляемая мощность Вт 225
Размеры (диаметрХвысота) мм 98Х268
Диаметр присоединительного патрубка мм 19

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Область применения

Вибрационные насосы типа Ручеек не предназначены для решения масштабных задач по водоснабжению предприятий или многоквартирных домов.

Это маломощные агрегаты для бытового использования, с помощью которых осуществляются следующие действия:

  • Обеспечение водой жилого дома с небольшим количеством жильцов. Для большой семьи он вряд ли подойдет, так как не сможет одновременно обеспечивать напор сразу в нескольких водоразборных точках, например, в душевой кабине, кухонном кране и стиральной машине. Семи литров в минуту для этого недостаточно.

Обратите внимание. Инструкция не рекомендует подключать такой насос к дому и одновременно использовать для полива или других нужд на участке, так как это может привести к его перегрузке. Или нужно всегда следить, чтобы он использовался поочередно.

Во время полива напор в доме будет слабым

Во время полива напор в доме будет слабым

  • Автоматизация подачи воды из малодебитного источника (см. Дебит колодца или как рассчитать его уровень). Если вода в колодец или скважину прибывает очень медленно, мощный насос опустошит его довольно быстро и отключится либо просто сломается, работая вхолостую. Маломощные насосы Ручеек в такой ситуации будут работать стабильно, откачивая воду пусть медленно, но без перерывов для восстановления уровня воды и без взбаламучивания нижнего придонного слоя.
  • Осушение подвалов и погребов, откачивание воды из бассейнов. Данное устройство полезно иметь всем дачникам и владельцам домов, подземные помещения которых затапливает во время весенних паводков. Для их осушения лучше всего подойдет насос вибрационный Ручеек 1М с нижним забором воды, который сможет выкачать всю воду. Конечно, на это потребуется немало времени, но все же это лучше, чем черпать и выносить воду ведрами.
В такой ситуации выручит Ручеек

В такой ситуации выручит Ручеек

Совет. Чтобы насос не засорился, желательно оборудовать его всасывающее отверстие специальным фильтром либо поместить устройство в фильтрующий стакан.

  • Заполнение системы отопления. Если дом уже построен, система отопления смонтирована, а воду на участок ещё не дотянули или не успели соорудить собственный источник, заполнить систему тоже можно с помощью маломощного насоса, опущенного в емкость с водой. Его соединяют шлангом со спускным краном на радиаторе, открывают его и включают агрегат в сеть. Во время закачки необходимо контролировать давление по манометру, чтобы вовремя отключить оборудование.
  • Прокачка скважин. Скважины на даче, посещаемой только в теплое время года, из-за нерегулярного использования часто заиливаются. Забившийся частичками ила фильтр начинает хуже пропускать воду, её уровень падает. Решить эту проблему также поможет насос скважинный Ручеек, который нужно опустить на дно и включить. Создаваемая им вибрация будет выбивать твердые частицы из фильтра. Смешиваясь с водой и проходя через насос, они будут удаляться из источника, очищая его. А эту грязную воду можно использовать для полива огорода или наполнения накопительной емкости. Прокачку выполняют до тех пор, пока напор не станет сильнее, а вода чище.
Очистка заиленного колодца

Очистка заиленного колодца

Незаменим Ручеек и как запасной вариант. Такое оборудование можно купить «про запас», на случай выхода из строя основного.

Его цена не пробьет брешь в семейном бюджете, зато на то время, пока вы будете выбирать новый насос или ремонтировать имеющийся, дом не останется без водоснабжения. Минимальные потребности Ручеек вполне обеспечит.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

Они таковы:

  • В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;
На фото показано крепление страховочного троса

На фото показано крепление страховочного троса

Обратите внимание! Нельзя опускать и подвешивать насос на питающем кабеле. Он быстро повредится из-за вибрации.

  • Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
  • Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Что делать, если насос сломался

Так как конструкция устройства весьма надежная и не содержит вращающихся и истирающихся элементов, то неисправности насоса Ручеек в течение гарантийного срока, составляющего 30 месяцев, случаются довольно редко. А если и случаются, то ремонтируется он бесплатно.

Но ничто не вечно, и со временем проблемы все же могут возникнуть. Чаще всего они связаны с попаданием крупных абразивных частичек или воды внутрь механизма. Почему это происходит и как устранить неполадки своими руками?

  • Из-за воздействия твердых частиц, проникших внутрь, несмотря на встроенный фильтр, может деформироваться или порваться резиновый клапан. Его легко можно заменить с помощью ремкомплекта или вырезав аналогичную деталь из толстой резины. Например, из пробки от бутылок с жидкими медицинскими препаратами.
Ремкомплект для вибрационных насосов

Ремкомплект для вибрационных насосов

  • Вода попадает в насос в результате разгерметизации корпуса, когда устройство находится близко к стенкам колодца или работает в скважине без амортизирующего резинового кольца. Вибрируя, оно получает удары по корпусу, который не выдерживает такой нагрузки. Заливающаяся в него вода приводит к отслоению магнита от заливки. Чтобы закрепить его, нужно нарезать болгаркой на его поверхности канавки, заполнить их водостойким герметиком и вставить назад, хорошо зажав до высыхания.

Это важно! При дальнейшей эксплуатации насоса необходимо исключить его соприкосновение со стенками обсадной трубы, а также работу в сухом режиме.

Заключение

Имея в дачном арсенале такое полезное устройство, как вибрационный насос небольшой мощности, можно использовать его не только для подачи воды из местного источника, но и для множества других целей. Пусть по многим характеристикам Ручеек и уступает современным мощным моделям, но его стабильная работа и надежность – это гарантия того, что вы никогда не останетесь без воды для повседневных нужд.

Дополнительную информацию о нюансах его установки, эксплуатации и ремонта вы можете получить из видео в этой статье.


Насос Ручеек (погружной, вибрационный): технические характеристики

На чтение 6 мин.

Для того чтобы получать небольшие и стабильные объемы воды в сельской местности (частный дом, дача) многие хозяева используют водяной насос Ручеек. В основном он используется как насос для скважины, но может быть использован и в колодцах или открытых водоемах.

За счет простоты конструкции и небольшой стоимости насосы Ручеек стали очень популярны и с успехом эксплуатируются уже более сорока лет.

Характеристики насоса Ручеек

Технические характеристики и основные параметры вибрационного насоса Ручеек описываются несколькими пунктами:

  • погружной насос с верхним или с нижним забором воды;
  • рабочая глубина до 40 м;
  • производительность – около 450 л в час;
  • электропитание от бытовой сети 220 В;
  • потребляемая мощность 270 Вт;
  • вес – 4 кг.

Технические характеристики насосов РучеекТехнические характеристики насосов РучеекТехнические характеристики насосов Ручеек

Такие характеристики насоса Ручеек не особо впечатляют, но для удовлетворения нужд по воде в небольшом хозяйстве – вполне приемлемы.

Принцип работы

Вибрационный погружной насос Ручеек имеет диафрагму, вибрация которой создает разность давления внутри корпуса. Поток воды образуется за счет заборного клапана, который попеременно находится в закрытом или открытом положении.

Такой вибронасос не требует постоянного обслуживания, так как диафрагма приводится в движение электрической катушкой, которая создает электромагнитное поле. Отсутствие вращающихся деталей, подшипников, сложных кинематических схем не допускает критического износа деталей, поэтому поломок практически не происходит.

Описание моделей

Несмотря на простоту конструкции, насосы для воды Ручеек имеют несколько модификаций:

  • В-10, В-15, В-25, В-40;
  • Н-10, Н-15, Н-25, Н-40.

Различие в моделях заключается в расположении рабочего клапана для верхнего (В) или нижнего (Н) забора воды. Цифра после индекса указывает на технические характеристики, которые позволяют работать устройству на различной глубине от 10 до 40 метров. Любой погружной насос нормально работает при условии, что его корпус полностью находится в воде.

Погружные насосы для дачиПогружные насосы для дачиПогружные насосы для дачи

Так как некоторые скважины имеют ограниченное заполнение водой при интенсивном выкачивании, все устройства снабжены защитным реле, которое отключает насос в случае осушения источника. Это позволяет избежать перегрева при работе в сухую.

Область применения

Технические характеристики, которыми обладает глубинный электронасос Ручеек, допускают его использование в нескольких направлениях. Как правило – только в одном из ниже перечисленных пунктов, из-за того, что производительность такого устройства рассчитана исключительно на небольшие объемы перекачиваемой воды.

Вода в дом

Отзывы пользователей говорят о том, что обеспечить все потребности домашнего водопотребления без дополнительно установленного накопительного резервуара не удастся. При прямой подаче один насос в состоянии перекачать не более семи литров воды в минуту, а этого мало для системы, в которую включены несколько потребителей.

Чтобы получить воду в полном объеме потребления необходимо установить накопительный бак (который периодически заполняется) или воспользоваться более производительным насосом.

Полив

Обеспечить садовый и огородный участки водой, используя поливную систему, построенную на базе Ручейка, вполне возможно, так как его технические характеристики позволяют это сделать. В этом случае объем перекачиваемой воды не большой, а устройство работает всего несколько часов.

Резервное (аварийное) использование

Многие рачительные хозяева устанавливают альтернативное устройство для подачи воды параллельно с основным. По нескольким причинам:

  • для подстраховки на случай поломки основного оборудования;
  • при снижении водопотребления;
  • для экономии электроэнергии;
  • при истощении источника.

Схема сборки насоса РучеекСхема сборки насоса РучеекСхема сборки насоса Ручеек

При выходе из строя основного насоса требуется несколько дней на его демонтаж, ремонт и повторную установку. В этот период будет работать заранее установленный аварийный насос, который обеспечит подачу воды в минимально необходимом количестве. В случае со сниженным потреблением – снова на выручку приходит резервное устройство. Если нет потребности в больших объемах воды, логично использовать маломощное альтернативное устройство.

При полной загрузке по перекачке воды мощным насосом неизбежны высокие энергетические затраты. В любом хозяйстве есть свои пики максимального и минимально потребления, поэтому рационально использовать два устройства с разными показателями потребляемой мощности. При таком подходе экономятся значительные средства в виде платы за электроэнергию и отсутствия частых ремонтов основного оборудования.

Каждый колодец (скважина) имеет свой ресурс по объему и наполнению. При интенсивной откачке воды может возникнуть ситуация с полным осушением источника, а это не приемлемо для работы погружных насосов. При медленном восстановлении водного уровня следует использовать устройство с небольшим объемом забора воды, что позволит восстановиться источнику гораздо быстрее.

Очистка (восстановление) скважин

При нерегулярной откачке воды из скважины существует высокая вероятность ее замывания. При этом уровень чистой воды становится очень низким, а ее накопление происходит слишком медленно, что не позволяет использовать мощный погружной насос.

Повысить водный потенциал скважины можно при помощи Ручейка.

Для этого следует установить насос вплотную к защитному фильтру и тогда, за счет вибрационного воздействия, будет происходить очистка. Грунтовое наслоение станет разбиваться вибрацией корпуса насоса на мелкие фракции и выводиться вместе с водой. Такую воду можно будет далее использовать для полива, а с наступлением полной очистки скважины – в обычном порядке.

Осушение затопленных помещений

При неблагоприятных погодных условиях (частые дожди) или во время паводков (при весеннем таянии снега) грунтовые воды могут заполнить подвалы, погреба, смотровые ямы. Удалять воду вручную при помощи ведер – занятие кропотливое, трудоемкое и отнимающее много времени.

Осушение подвала насосом РучеекОсушение подвала насосом РучеекОсушение подвала насосом Ручеек

С такой бедой легко справится, установленный в затопленном пространстве, насос Ручеек. Обычно грунтовая вода, в отстоявшемся состоянии, имеет достаточную чистоту для безопасного перекачивания при помощи погружного насоса.

Заполнение систем отопления

При завершении строительства частного дома возникают ситуации, когда все уже готово, кроме централизованного подключения к отопительным или водопроводным сетям. В холодное время года это составляет проблему, так как система отопления не заполнена водой. Запустить отопительную систему можно при помощи Ручейка. Для этого необходимо доставить емкость нужного объема с водой на подворье и затем при помощи насоса перекачать ее содержимое непосредственно в систему отопления.

Поломки и ремонт

Главная причина выхода устройства из строя – разгерметизация корпуса. При неудачной установке, в соприкосновении со стенами колодца (скважины), работающий насос получает удары при вибрации.

Ремонт вибрационного насоса РучеекРемонт вибрационного насоса РучеекРемонт вибрационного насоса Ручеек

Это приводит к постепенному нарушению герметичности и замыканию электропроводящих элементов. Кроме повреждений связанных с физическим воздействием, возможно возникновение неисправности от чрезмерного количества тепла. Перегрев насоса возможен при работе на сухую и неисправном тепловом реле.

Остановка в работе насоса происходит и по причине попадания крупных твердых частиц внутрь. Мелкие камни или крупный песок приводят в негодность заборный клапан, так как он сделан из резины. Чтобы не допустить подобной поломки, знающие люди рекомендуют помещать устройство в сетчатый фильтр в виде стакана, который закрывает весь корпус устройства. Можно также использовать фильтр-насадку в виде колпака, который одевается на приемную (заборную) часть насоса.

Самостоятельно восстановить герметичность корпуса, можно применив клей герметик, который предназначен для крепления стекол в современных автомобилях. Разрушенный твердыми частицами клапан легко заменяется резиновой пробкой от медицинской бутылки.

Некоторые особенности использования насоса Ручеек (видео)

https://www.youtube.com/watch?v=Uu0lDciGQ-M

Принцип действия и преимущества, инструкция по ремонту своими руками +Фото

Насос ручеекНасос «Ручеек» был изобретен еще в советское время для использования на дачных участках и на сегодняшний день имеет очень большое распространение.Его работа основана на вибрационной подвижности якоря с мембраной, производящейся с помощью действия электромагнитной катушки. Он может быть использован для прочищения скважин, забитых илом, для доставки воды из скважины для употребления в пищу, для доставки воды для полива, для наполнения отопительной системы, при откачивании бассейна или резервуара. Отличается относительно не большой стоимостью и хорошим качеством.

Содержание статьи:

Принцип действия и преимущества погружного насоса «Ручеек».Инструкция по ремонту своими руками

Насос «Ручеек» был разработан еще в советское время более сорока лет назад. Изготавливали его на Могилевском ОАО «Ольса» в Беларуси.
Этот прибор конкурировал с любыми моделями этого класса.
Объяснялось это простыми причинами:

Насос ручеек - лучший выбор

  • Его размеры и форма цилиндра удобны для использования в неподходящих для других устройств местах, таких как скважина, дно глубокого колодца, затопленные гаражи и подвалы, берег водоема;
  • Проста использования: не требует заливки воды перед работой, не нужна смазка механизма;
  • Насос ручеек - лучший выборДолгий срок службы, связанный с высокими качественными показателями, многолетними наработками технологии процесса;
  • Неплохой напор воды;
  • Минимальная потребляемая мощность — около 225 Вт в час.

История изобретения насоса "Ручеек"Он был изобретен для использования на дачных участках и на сегодняшний день имеет очень большое распространение.Насос обладает хорошим качеством, относительно не дорогой ценой, а его мощности вполне хватит для обслуживания небольшой семьи и участка в шесть-двенадцать соток.

Поломка случается редко, ремонтные работы не сложные, запчасти легкодоступные и не дорогие. В среднем насос может прослужить от пяти до восьми лет.

Погружной насос "Ручеек" в колодцеПогружной вибрационный насос предназначен для забора воды из колодезной шахты более ста миллиметров в ширину и до сорока метров в глубину.Насос весит около четырех килограммов.

Насос «Ручек» предполагает забирание воды сверху, это конечно является плюсом со стороны попадания различных загрязнений в устройство.

Технические характеристики насоса «Ручеек»

Насос обладает не большим энергопотреблением от двухсот двадцати до трехсот ватт. Это сопоставимо с аквариумным насосным фильтром на триста-пятьсот литров.Если необходимо его достаточно просто можно запитать аккумулятором или генератором.Питание насоса происходит от бытовой сети. Для скважин до сорока метров в глубину, мощность составит до 40л в час. Если забор поверхностный и глубина забора не более полутора метров — мощность забора составит до полутора кубометров в час.Предусмотрено и часто используется длительность времени работы, до двенадцати часов.Погружной насос "Ручеек" в колодце

Запчасти насоса "Ручеек"Конструктивные особенности и функция верхнего забора эффективно обеспечивают отведение выделяющегося тепла от той части насоса, которая обеспечивает работу.Инструкцией предусмотрено регулярное отключение устройства примерно каждые два часа на 15 мин. Это поможет продлить срок эксплуатации мотора. Но практически этим мало кто пользуется.Насос «Ручеек» универсален и может быть использован как для откачивания воды из колодца и скважины, так и для  природных источников(бассейнов, прудов).

Устройство насоса Ручеек

Прикреплять насос не всегда необходимо. В вертикальном положении он  весит на тросе.

Запрещается вешать насос с помощью провода. Вибрационные колебания от рабочего насоса приведут к износу кабеля.

У насоса практичный металлический корпус и он является очень прочным.Для предотвращения столкновения со стенами колодезной шахты на него надевается прорезиненное кольцо для амортизации.

Принцип работы

Принцип работы насоса "Ручеек"Принцип работы насоса основан на вибрационных движениях якоря  с мембраной, производящихся  с помощью действия магнитной катушки. Электромагнитное напряжение создает магнитные поля, которые вызывают изменение внутреннего давления насоса. Колебание диафрагмы давлением  обеспечивает подъем воды.

Насос "ручеек" в работеМембраной через обратный клапан  засасывается вода внутрь  механизма и выталкивается оттуда  через наружный штуцер. По шлангу, закрепленному на штуцере, вода раздается пользователям.
Благодаря тому, что конструкция минималистичная , вибрационный механизм может быть почищен от засорения, нужно всего лишь отвинтить четыре винта.

Насос погружной вибрационный— принцип работы

Насос погружной вибрационныйБесперебойная длительная работа обеспечивается тем, что здесь отсутствуют трущиеся и вращающиеся детали.У насоса «Ручеек» есть ограничения в сфере бытового использования. В промышленных целях его не используют, так как у него маленькая мощность. В фермерском хозяйстве применяются устройства с большей мощностью и накопительным баком.

Если в семье большой расход воды, то стоит лучше обзавестись серьезной насосной станцией. Так как, например, для наполнения бассейна на сто кубов «Ручейку» потребуется около недели.

Насос "Ручеек" в скважине«Ручеек» удобен для использования в скважине с низкой мощностью. Там, где при опустошении скважины мощный насос переходит к работе в холостую или отключается, то «Ручеек» при срабатывании  термозащиты продолжает прокачивание скважины со скоростью пять-семь литров в минуту.Часто после работы «Ручейка» наблюдается возрастание мощности скважины на пятьдесят процентов.

Применяется:

  • для доставки воды из скважины для употребления в пищу;
  • для доставки воды для полива;
  • для наполнения отопительной системы;
  • при откачивании бассейна или резервуара.

«Ручеек» используют для прочищения скважин, забитых илом.Также насос может быть использован для откачивания дренажной воды. В основном его используют конечно же для качания питьевой воды, но в связи с разными возникающими ситуациями на дачных участках, он может быть использован как дренажное устройство. Даже имеется в продаже специальное устройство, защищающее насос при работах с загрязненной водой.Прочистка скважин при помощи "Ручейка"

Вибрационный погружной насос «Ручеек»: модели и аналоги

Использование «Ручейка» в качестве дренажного устройства

"Ручеек" как дренажное устройствоНужно иметь в виду, что если технику использовать не по назначению, то это значительно сокращает ее срок службы. Нарушение работы насоса может быть вызвано попадением в механизм песка и мелких камней. Мощность «Ручейка» вполне может справиться даже с откачиванием дренажа, талой воды и пополнений со средней загрязненностью. Но стоит позаботится о приобретении фильтра для дополнительной защиты.

Насос погружается в этот фильтр как в стакан. Есть множество различных видов защитных кожухов. Самыми распространенными являются прорезиненные чехлы, которые натягиваются на разогретый насос.

Ремонт насоса

Ремонт насоса "Ручеек"Так как насос не дорогой, часто многие просто отказываются от ремонтных работ и просто приобретают новый. Но в основном это устройство отлично поддается ремонту за небольшую плату. Ремонт можно сделать и самостоятельно, прочистив детали от загрязнений и заменить прокладки.Конечно могут возникнуть небольшие трудности при разборке аппарата. Ржавчина покрывает крепежные болты, и раскрутить их бывает не так то просто.

Не в коем случае нельзя пытаться любыми путями открутить крепко приржавевший болт. Лучшим выходом будет аккуратная срезка с помощью болгарки головок крепления.

Модели и аналоги

ВРазновидности насосовНа рынке представлены три модели данного насоса — это насос «Ручеек», «Ручеек-1» и «Ручеек-1М». Конструкция их схожа, но имеется и различие. Так, в модели «Ручеек-1» установлена система верхнего забора воды, что способствует получению самой чистейшей воды. А «Ручеек-1М» забирает воду из нижнего отверстия. Это модель наиболее подходящая для откачивания резервуаров, которые нуждаются в полном опустошении.

Аналогом «Ручейка» является насос «Малыш». Их технические характеристики, качество работы и ремонтопригодность очень схожи.

ОСновные критерии выбора насосаНасос «Ручеек» очень популярен. Это объясняется тем, что у него относительно не высокая цена   и достаточно высокое качество. А также погружной насос очень прост в работе. Он не нуждается в каких-либо настройках перед работой, просто нужно нажать кнопку и он заработает. Приобретая насос «Ручеек» уточняйте сразу какая длина электрического кабеля, находящийся в комплекте. В комплекте стандартных моделей может быть кабель размером 10,15, 25, 40 метров, что также влияет на стоимость прибора.

В современных моделях насоса «Ручеек» есть специальный датчик со свойством определения температуры и функцией отключения в момент достижения прибором критической точки. Такая ситуация возможна, если насос окажется без воды. Эта защита от работы «в сухую» может предотвратить поломку и продлит срок службы насоса.


Насос ручеек технические характеристики — Все о канализации

Моменты, заслуживающие внимания потребителей

Многочисленные достоинства модели «Ручейка» сопровождает несколько негативных моментов.

  • Непереносимость холостого хода. Не оснащенный термозащитой «Ручеек» при работе без поступления воды даже в течение нескольких секунд способен выйти из строя. Причина? Повреждение обмотки за счет перегрева.
  • Резьбовые соединения насоса «Ручейка» очень часто раскручиваются. Спровоцировано это беспрерывным вибрационным процессом. Но выход всегда есть, стоит только заменить обычные гайки на самоконтрящиеся.
  • Со временем на болтах корпуса проступает ржавчина. Алюминиевый корпус насоса «Ручеек» оснащен стальными болтами, которые подвержены коррозии при длительном контакте с водой. Решить проблему легко – заменить существующие детали новыми, выполненными из цветных металлов.
  • Замедлить процесс износа резиновых элементов насоса «Ручеек» способен дополнительный фильтр в виде металлической сетки, одетой на всасывающее отверстие агрегата.
  • Чрезмерная или недостаточная фиксация обратного клапана также легко решается. До начала эксплуатации «Ручейка» достаточно подтянуть гайки или отрегулировать крепление.

Насос «Ручеек» как и все агрегаты вибрационного типа чувствителен к перепадам напряжения. Снижение показателей напряжения на 10 % вдвое ухудшает производительность. Радоваться, когда более высокое, чем требуется по техническим характеристикам, напряжение обеспечивает ускоренную работу не стоит. Такой процесс ведет к быстрому износу механизмов. Исключить проблемные ситуации поможет дополнение насоса «Ручейка» стабилизатором напряжения.

Принцип действия

Работа насоса «Ручеек» построена на вибрациях, за счет которых в камере нагнетающего действия меняется давление. Выглядит это следующим образом:

  • После включения насоса в электросеть катушка создает магнитное поле.
  • За счет действующих магнитных сил вибратор притягивается.
  • Это влечет за собой изгиб поршня внутрь и его приближение к нагнетающей камере.
  • Процесс способствует образованию во всасывающей камере разряженной атмосферы и снижению там давления.
  • Через обратный клапан начинает поступать вода, заполняя всасывающую камеру.
  • При следующем такте переменного тока магнитное поле исчезает, шток занимает исходную позицию.
  • Поршень давит на воду во всасывающей камере, обратный клапан не выпускает ее наружу, поэтому она движется в нагнетающую камеру.
  • Следующий такт запускает процесс по-новому и вода из камеры движется в трубопровод.

При частоте ритмов 100 раз в секунду работа поршня на штоке создает вибрацию. Поэтому за счет принципа действия внутреннего механизма насос «Ручеек» относят к вибрационному типу.

Типичные неисправности и способы их устранения

При соблюдении правил эксплуатации рекомендованных производителем насос “Ручеек” ломается редко. Большинство неисправностей связано с нарушением правил эксплуатации оборудования, они возникают после 3-4-х лет работы без необходимого ухода.

Для того чтобы исключить засорение двигателя и заборного патрубка вибрационника, нужно скрупулезно следить за состоянием источника воды, своевременно удалять ил и песчаные отложения со стенок и дна. Обязательно требуется  прокачать новую скважину перед введением в эксплуатацию.

Обратите внимание: если ваш насос находится на гарантийном или сервисном обслуживании, то самостоятельно производить вскрытие корпуса и ремонтные работы нельзя! В этом случае необходимо обратиться в сервисный центр или к продавцу оборудования. . Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Рассмотрим наиболее часто встречающиеся поломки бытового насоса “Ручеек”, не связанные с заводским браком и возникающие в процессе эксплуатации.

#1: Замена истертого и прорванного клапана

Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.

Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т.к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.

Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.

Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона.

Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.


При замене резинового клапана рекомендуется произвести также замену всех деталей, входящих в состав ремкоплекта, это позволить продлить срок службы насоса

#2: Отслоение заливки электромагнита

Отделение электромагнита случается, когда работающий насос соприкасается со стенками скважины, колодца или резервуара с водой. Такие удары будут синхронными, а их количество превышает 100 ударов в минуту.

Корпус агрегата не выдерживает такой нагрузки и начинает нагреваться, что приводит к отслоению заливки от электромагнита (сердечника). То же самое происходит, если насос работает без воды “на сухую” более 5 секунд.

Признаком отслоения магнитной части является перегрев насоса и излишне интенсивная вибрация. Для устранения этой неисправности необходимо предпринять следующее:

  1. Отключить насос и поднять его на поверхность.
  2. Произвести разборку, отделяя электрическую часть и достать электромагнит с катушками. Для этого болгаркой надо  нарезать неглубокие 1-2 мм бороздки вокруг магнита
  3. Прорезать несколько аналогичных канавок на внутренней стороне корпуса.
  4. Смазать элемент сначала клеем, затем герметиком, который применяется для автостекол.
  5. Монтировать электромагнитную часть в корпус и подождать полного застывания.

К обратной сборке насоса разрешается приступать только после окончательного отвердевания клеящего состава.

#3: Профилактика разгерметизации корпуса

Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.

Технические характеристики насоса Ручеек

Характеристики насосов Ручеек позволяют использовать их в низкодебетных скважинах

Даже с появлением на нашем рынке известных водяных насосов импортного производства не потеряла своей популярности и продукция белорусской компании Ливгидромаш. Насос Ручеек характеристики которого являются оптимальными для водоснабжения небольшого дома и полива участка, очень любим дачниками за надежность и невысокую стоимость.

Особенности агрегата

Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.

При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке.

Устройство и принцип действия

Конструктивно все модели практически не отличаются друг от друга: все они погружные, вибрационного типа.

В корпусе размещены основные элементы насоса:

  • , состоящий из сердечника и двух катушек;
  • который при движении выталкивает жидкость из камеры в выходной патрубок.

Единственная отличительная конструктивная характеристика насосов Ручеек – это расположение водозаборного патрубка. У всех моделей кроме Ручеек-1М он находится в верхней части корпуса.

Такое расположение снижает вероятность попадания в агрегат твердых примесей – находящегося в воде песка и ила. А также исключает перегрев двигателя, который находится в нижней части и всегда охлаждается перекачиваемой водой.

Для справки. Насосы с нижним водозабором могут использоваться для осушения различных емкостей и резервуаров.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

  • В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

На фото показано крепление страховочного троса

Обратите внимание! Нельзя опускать и подвешивать насос на питающем кабеле. Он быстро повредится из-за вибрации

  • Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
  • Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Технические характеристики

Разные модификации насосов этой марки отличаются только мощностью и производительностью. В таблице приведены на насос Ручеек технические характеристики.

Инструкция по эксплуатации насосов Ручеек

Насосы вибрационного типа подходят для владельцев колодцев и трубчатых скважин диаметром более 10 см. для поднятия воды с глубины не более 3 метров. Иногда применяется для откачки подтоплений в помещениях. Укладывать на дно, только при условии, что насос обернут резиной, толщиной 3 мм. Для предотвращения повреждений корпуса, за процессом необходимо постоянное наблюдение.

  1. Сквозь ушко продевается и закрепляется тросик. Концы опалить. Сразу рассчитывайте его длину, чтобы он был полностью погружен в воду и не работал всухую.
  2. Подсоедините шланг для слива воды в патрубок. Вы можете как опустить шланг в емкость для сбора жидкости, так и подсоединить его к системе полива или водоснабжения.
  3. Соедините изолентой трос, сетевой шнур и трубу/шланг. Не использовать металлическую проволоку для скрепления.
  4. Опускайте аппарат таким образом, чтобы он находился в центре резервуара и не касался дна. Можно использовать пружинящую подвеску. Это сократит колебания во время вибрации и предохранит от засасывания висящих комплектующих в отверстие забора жидкости.
  5. Желательно надеть на насос кольцо с амортизацией, чтобы исключить трение корпуса со стенками вследствие вибрации.
  6. Подключите в сеть.
  7. Изготовитель предупреждает, что аппарат способен беспрерывно поставлять воду на протяжении 120 минут! Помните об этом и не допускайте переработки – как следствие, сокращается срока службы.

Вода начнет поступать минимум в течение 30 секунд. Все зависит от того, насколько труба удалена от источника.

Запреты по работе

Связаны с опасностью для жизни и здоровья. Итак, производитель запрещает:

  • трогать включенный в электросеть прибор;
  • запускать без стабилизатора при скачущем напряжении;
  • добывать грязную, песчаную воду, с примесями различных пород;
  • пользоваться без 20-минутных перерывов после двухчасовой работы, более 12 часов в сутки;
  • переносить с поврежденным кабелем;
  • пережимать шланг для увеличения напора;
  • опускать в воду, если гайки в верхней части корпуса не затянуты.

Кроме того, запрещено использовать насосы в условиях складчатого Урала и в разведочно-эксплуатационных скважинах.

Почему производитель настаивает на таких ограничениях? Что же происходит со скважиной, если в нее установить вибрационный насос? Аппарат работает от электросети, частотой 50 Гц. Допустим, скорость распространения звука в гранитах 5 км/с – это входит в резонанс. Впоследствии, происходит обвал породы, а скважина приходит в негодность. Если же труба железная/рабочая колонна – огромный резонатор передает вибрацию еще и в землю. Не стоит так прокачивать новую скважину. Лучше установить центробежный агрегат, поскольку он не сможет разрушить скважину вибрационным потоком.

Поломки и ремонт своими руками

Рассмотрим возможные причины неисправностей погружного насоса «Ручеек».

  • Снижение подачи воды с бесшумной работой двигателя, возможно из-за снижения допустимого напряжения. Требуется отключить прибор и включить после нормализации напряжения в сети.
  • Сокращение подачи сопровождается ревом насоса – требуется замена резинового поршня. Лучше обратиться в авторизированный сервисный центр.
  • Прибор не выдает соответствующий напор при обычном гудении. Это свидетельствует об износе резинового клапана.
  • Если произошло межвитковое замыкание в катушках электропривода, «Ручеек» не включится. Подлежит утилизации.
  • Отверстия всасывания можно прочистить тупым металлическим предметом, во избежание повреждения резинового клапана.

Плюсы и минусы по отзывам покупателей

В числе плюсов просто использования прибора, его ремонтопригодность – буквально на коленке. И самое главное — намагниченная вода повышает урожайность, но это касается всех насосов, используемых для полива.

Не нравится покупателям большое количество подделок и их максимальное сходство с оригиналом.

Выбирая недорогой вибрационный погружной насос на нашем рынке можно столкнуться с выбором – что лучше насос Ручеек или Малыш. И тот, и другой в одной ценовой категории, с приблизительно одинаковыми характеристиками и одинаково ремонтопригодны. Вопрос будет только в личных предпочтениях. Принципиальной разницы между ними нет.

Насос Ручеек технические характеристики

Тип: погружной вертикальный.

Клапан: 1 шт.

Максимальная высота подъема: 60 м.

Максимальная рабочая глубина погружения: 7 м.

Забор жидкости: верхний и нижний.

Материал корпуса: алюминий.

Вращающиеся и трущиеся детали: отсутствуют.

Охлаждение электромагнитной системы: присутствует.

Напряжение однофазное: 220 В.

Мощность: 260 Вт.

Сила тока: 3,7 А.

Выходной диаметр: ½.

Высота водяного столба: 63 м.

Дополнительные свойства: водонепроницаемость.

Главным параметром любого насоса является его производительность, не исключение и насос «Ручеек». Технические характеристики по этому параметру могут находиться на низком уровне (перекачивание 360 литров за 60 минут), среднем (перекачивание 750 литров за 60 минут) и высоком (перекачивание от 1500 до 3000 литров за 60 минут).

Немаловажным является показатель высоты подъема воды. Поскольку источник воды располагается на определенной дистанции от конечного потребителя, следует рассчитать, какой напор должен давать «Ручеек» (насос), чтобы давление жидкости в точке забора было удовлетворительным. Наименьший показатель напора равен 40 метров, средний – 60 метров, ну а сверхмощные насосы способны подавать воду и на 80 метров.

Третий по значению показатель – глубина погружения. Имеет одинаковое значение для всех насосов вибрационного типа, к которым и относится насос «Ручеек». Характеристика имеет значение, равное 7 метрам.

Выходной диаметр. Находится в пределах 76-106 мм.

Расположение водозабора в устройстве – верхнее или нижнее. Если точка забора жидкости находится в верхней части насоса, он будет подавать не только воду, но и песок, который находится на дне водоема. В таком случае насос необходимо устанавливать на 35 см выше донного уровня.

Если водозаборная точка расположена снизу, то засасывания песчинок и другого мелкого мусора неизбежно. Погружной насос «Ручеек» с нижним водозабором применяются для прокачки скважин, выкачивания загрязненных вод из колодца, подвальных помещений, траншей. Устанавливать оборудование следует на 1 метр выше уровня дна в водоеме.

Принцип работы и устройство

Насос “Ручеек” – один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата – мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос.

Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” – это погружной насос, то есть для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час.

Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.


Насос “Ручеек” обладает компактными размерами, небольшим весом и производительностью, которая способна обеспечить водой одну или две точки забора воды одновременно

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства.

Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды.

Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Технические параметры насоса “Ручеек”:

  • температура перекачиваемой воды – не более 35°С;
  • мощность – 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию;
  • глубина погружения – в пределах 40-60 м;
  • средняя производительность – около 7 л/мин.

При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность. Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч.

Производительность агрегата достаточно скромная. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Для работы с морской водой “Ручеек не предназначен.

Применение насоса Малыш

Водяной насос Малыш пригоден для перекачивания жидкости с нерастворимыми твердыми частицами, количество которых не должно превышать предельно допустимый уровень, указанный в маркировочном талоне

Насос Малыш не имеет большой рабочей мощности, поэтому прибор не показан для добычи жидкости из артезианских скважин, однако конструкция идеальна для работы «на песке», а также бесперебойно функционирует при перекачке озерной, речной воды с примесями.

Задачи, решаемые посредством насоса:

  • подъем потока с глубины до 40 метров;
  • перекачка жидкости в водопроводную систему;
  • полив;
  • откачка из бассейнов, подвалов, погребов;
  • мойка машин, зданий, площадок или дорожек.

Особенности ремонта

Из-за невысокой стоимости «Ручейка» многие пренебрегают ремонтом, а сразу покупают новое устройство. Ремонт прост, а стоимость невысока. Поэтому не выбрасывайте сломавшийся насос, а сдайте его в починку и купите новый. Так у вас будет 2 устройства, что обеспечит вам бесперебойную подачу воды. Если у вас есть свободное время, то ремонт можно сделать самостоятельно, конструкция очень простая.

Разборка насоса

Первое что вам нужно сделать — снять крепёжные болты. Они покрыты ржавчиной и намертво сидят в корпусе. Если не получилось открутить отвёрткой нужно срезать головки болгаркой. Используйте диск маленького диаметра, чтобы не повредить случайно мотор. Не забудьте закрепить насос в тисках.

Замена мембраны

Частая причина поломок насоса — выход их строя мембраны в результате попадания инородного элемента. В продаже есть специальные ремонтные комплекты. Если под рукой нет запасных клапанов и мембран их заменят резиновые крышечки от медицинских препаратов. Такое кустарное решение хорошо справляется со своей задачей.

Замена обмотки

Без специальных инженерных знаний здесь не обойтись, лучший вариант — отдать на ремонт специалисту.

Ремонт поверхности электромагнита

Такое повреждение легко устраняется автогерметиком. С помощь болгарки наносите неглубокие бороздки, а затем наносите клей.

Сломался Ручеек. Что делать

Насос перестал работать? Вы озадачены и не знаете что делать? Не переживайте, выполняйте следующие действия:

Шаг 1. Проверьте состояние внешнего клапана и шланга на герметичность соединений и целостность. Это действие актуально в том случае, если насос находится в воде, но не качает жидкость. Засоренный клапан очищается, а поврежденный – заменяется на новый.

Шаг 2. Ищите причину неисправности в электрической части агрегата, если насосное оборудование не включается вовсе. Причина может быть совсем банальная, например, отсутствие электрической энергии.

Шаг 3. Займитесь поисками причины поломки в механических деталях насоса, если устройство создает вибрационные колебания, но при этом необходимого эффекта нет. Здесь не обойтись без полной разборки насоса. Доверить ее рекомендуется профессионалам или людям, у которых за спиной есть опыт в ремонте насосного оборудования идентичной конструкции.

Особенности агрегата

Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.

При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

Они таковы:

  • В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;
  • Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
  • Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Facebook

Twitter

Вконтакте

Одноклассники

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
