Как запустить насосную станцию: первый запуск и эксплуатация

Сегодня довольно часто владельцы загородных домов выбирают автономную систему водоснабжения, которая позволяет им удовлетворить потребности семьи в воде, а также обеспечить полив огорода. Для сооружения такой системы недостаточно выкопать колодец или обустроить скважину, необходимо купить насосную станцию, правильно выполнить её подключение и первый запуск. Кроме того для эффективной и долговечной работы системы эксплуатация насосных станций должна выполняться с соблюдением всех правил. В нашей статье мы расскажем, как правильно подключить и запустить станцию, а также использовать её на протяжении всего срока службы.

Сборка и подключение

Чтобы первый запуск и дальнейшая эксплуатация системы водоснабжения прошли нормально, необходимо правильно выполнить установку и подключение насосной станции. Прежде всего,  нужно выбрать подходящее место для станции. Это может быть подвал загородного дома, пристройка к дому или отдельно стоящее сооружение, а также кессон. Если вы монтируете станцию в подвале, то помещение нужно хорошо утеплить и звукоизолировать. Пристройку или отдельную постройку также стоит хорошо утеплить. Монтаж кессона проводят так, чтобы его дно располагалось на 2 м ниже поверхности земли.

После этого можно выполнять подключение к скважине или колодцу. При этом в зависимости от глубины гидротехнического сооружения может реализовываться двухтрубная или однотрубная схема подключения. Мы рассмотрим более сложный двухтрубный вариант подключения:

  1. На эжекторе, которым должна быть укомплектована станция, качающая воду со скважины или колодца глубиной более 10 м, находим один из трёх патрубков. Он должен находиться на нижней части детали. На него крепим сетку грубой фильтрации.
  2. На раструб находящийся в верхней части эжектора, надеваем сгон диаметром 3,2 см.
  3. После этого необходимо подобрать сгон под диаметр трубопровода. Иногда для этого необходимо использовать несколько деталей с переходниками.
  4. На выходное отверстие сгона ставим бронзовую муфту. Она позволит выполнить переход к водопроводной трубе из полиэтилена. При этом все соединения герметизируем при помощи пакли или специальной пасты.
  5. Теперь от скважины до дома необходимо выкопать траншею, дно которой будет находиться ниже точки промерзания почвы. В траншею укладываем трубопровод.

Совет: длину трубопровода стоит брать с запасом, поскольку точно учесть все повороты и изгибы не получится, кроме того надо учитывать толщину фундамента дома.

  1. На выпуске обсадной колонны из скважины монтируем оголовок. Вместо него можно использовать колено с плавным изгибом.
  2. Для присоединения эжектора к трубам водоснабжения понадобится муфта.
  3. Второй конец трубы перед опусканием в скважину пропускаем через колено под углом в 90 градусов.
  4. После этого при помощи монтажной пены герметизируем пространство. Трубу стыкуем с угловым переходником и наружной частью водопровода.
  5. Оголовок закрепляем на выпуске колонны при помощи армированной липкой ленты.

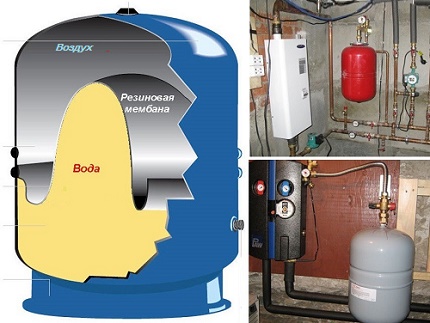

Подготовка гидроаккумулятора

Гидробак можно установить в подвале доме, поскольку этот агрегат нагнетает давление в системе, подача воды может осуществляться даже из точек водозабора, находящихся выше отметки установки самого гидроаккумулятора.

Важно: чтобы вся система водоснабжения функционировала в оптимальном режиме, необходимо правильно подобрать давление в гидробаке.

Если показатель давления будет очень высоким, то это может вызвать очень частый запуск и остановку насоса, что в дальнейшем приведёт к его быстрому износу. Пониженное давление в воздушной камере вызовет перерастяжение груши с водой, из-за чего она быстро выйдет из строя.

Рекомендуем к прочтению:

Правила подготовки гидробака:

  1. Перед тем как производить закачивание воздуха в воздушную камеру гидроаккумулятора, необходимо убедиться, что резиновая груша пустая. Если в ней есть вода, её сливают, открыв нижний кран.

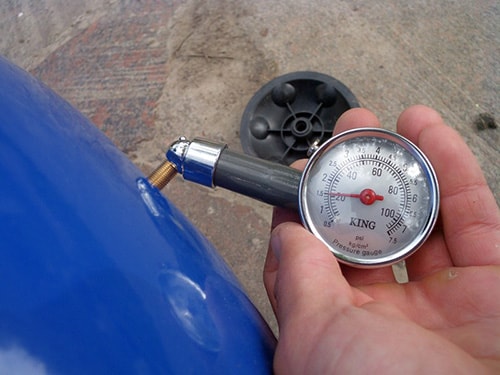

  2. После этого при помощи автомобильного насоса закачивают воздух в камеру. Давление измеряют тоже автомобильным манометром. Как правило, давление в гидробаке должно быть на 10% меньше нижнего показателя. Но поскольку мы ещё не настраивали систему и не делали первого запуска, регулировку давления делаем так:
  • для гидроаккумулятора вместительностью от 20 до 25 л давление должно находиться в пределах от 1,4 до 1,7 бар;
  • для накопительной ёмкости объёмом 50-100 л давление выставляется в пределах от 1,7 до 1,9 бар.

Первый запуск

Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:

  1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
  2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.

Правила первого запуска насосного оборудования:

Рекомендуем к прочтению:

  1. После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
  2. Подключить насос к сети электропитания.
  3. Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
  4. Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
  5. Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
  6. После этого попытку запуска повторяют.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

  1. Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
  2. Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
  3. Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
  4. Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
  5. Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
  6. Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
  7. Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

  1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.

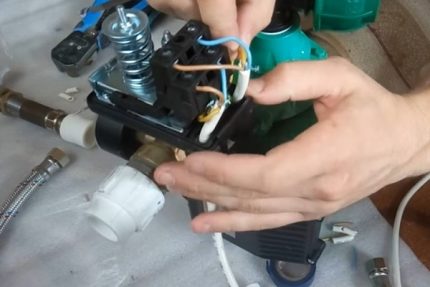

  2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
  3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
  4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
  5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Внимание: настройка верхнего давления на реле не должна превышать предельные показатели для данного насосного оборудования в конкретных условиях использования.

Правила эксплуатации

Эксплуатация насосных станций должна выполняться с соблюдением следующих правил:

  • Раз в месяц, а также после длительного простоя или консервации на период зимы необходимо проверять давление воздуха в гидроаккумуляторе.
  • Периодически нужно очищать фильтр грубой очистки, установленный на горизонтальном отрезке всасывающего трубопровода. Если этого не делать, то вода из крана может идти рывками, снизится производительность насосной станции, а полностью забившийся фильтр может привести к тому, что агрегат не сможет качать воду и будет работать «на сухую», от чего быстро выйдет из строя. Частота прочистки грубого фильтра зависит от концентрации примесей в перекачиваемой из скважины или колодца воде.
  • Станция должна находиться в специальном сухом и тёплом месте.
  • Трубопровод водоснабжения необходимо защитить от замерзания зимой. Для этого дно траншеи, где проложены трубы, должно быть ниже точки промерзания почвы. В противном случае трубопровод утепляется и дополнительно обогревается электрическим греющим кабелем, который тоже прокладывается в траншее.
  • Если вы не будете пользоваться станцией зимой, то всю воду из системы необходимо сливать до наступления заморозков.

Видео инструкция по запуску и эксплуатации насосной станции:

в первый раз, после зимы

Содержание статьи:

Насосная станция в своем доме – это залог комфортной жизни. Затратив немного времени на ее установку и обслуживание, вы можете отдохнуть или заняться полезными делами, ведь больше не придется таскать воду ведрами. Насос закачает воду из колодца или скважины в накопительный бак, поможет работе центрального водопровода, увеличив напор. Он сам включится в нужный момент и отключится, когда давление в системе водоснабжения достигнет нормы. Однако всякое оборудование требует правильной эксплуатации, поэтому надо точно знать как правильно запустить или обслужить насосную станцию для подачи воды в любое время года.

Особенности и алгоритм действий при запуске насосной станции

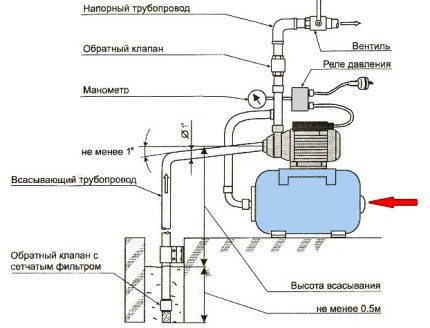

Схема подключения насосной станции

Монтаж, заземление и запуск насосной станции должны осуществляться специалистом, имеющим допуск и квалификацию для проведения данных работ. При выполнении этого условия не будет поводов для отказа в гарантийном ремонте при поломке насоса. Однако грамотный и мастеровитый мужчина может самостоятельно подключить станцию, прочитав инструкцию и соблюдая меры безопасности.

Насосная станция устанавливается в утепленном помещении и защищается от воздействия отрицательных температур или затопления. Учитывая шумность агрегата, необходимо размещать его на удалении от жилых комнат или предусмотреть звукоизолирующий кожух, который, кстати, сможет одновременно служить утеплителем. Станция должна быть жестко закреплена на бетонном основании или стальном каркасе. Необходимо электроснабжение 220 В.

Насосная станция имеет 1 класс защиты, поэтому перед включением в сеть для обеспечения электробезопасности ее необходимо заземлять (занулять).

Перед тем как запустить новую насосную станцию первый раз необходимо в гидроаккумуляторе проверить давление воздуха. Оно должно находиться в пределах 1,4-1,7 атм. для небольших емкостей до 25 л; 1,7-1,9 атм. для более крупных. Для измерений применяется автонасос с манометром, им же можно подкачать воздух через клапан при необходимости.

Чтобы правильно запустить насосную станцию первый раз, следует поэтапно проделать следующие работы:

  1. Установить станцию на твердую ровную поверхность, закрепить.
  2. Проверить гидроаккумулятор. При незаполненном баке нормативное давление составляет 1,5 атм., если больше, надо стравить воздух через ниппель, меньше – подкачать.
  3. В начальной точке всасывания установить на трубе обратный клапан с фильтр-сеткой грубой очистки, опустить в водозабор. Должен соблюдаться угол наклона всасывающей магистрали от насоса к источнику 10 и более градусов к горизонту. Для всасывания используются жесткие металлические или ПНД трубы, а также армированные шланги диаметром 25-32 мм.
  4. Всасывающую магистраль подсоединить к входному патрубку на корпусе.
  5. Подсоединить напорную магистраль через соединительный штуцер.
  6. Заполнить насос и всасывающую трубу водой: на корпусе открыть отверстие для залива, закрытое пробкой или вентилем; лить пока жидкость не начнет вытекать обратно; плотно закрыть.
  7. Подключить кабель питания к заземленной розетке, нажать «пуск».
  8. Открыть ближайший кран, чтобы стравить остатки воздуха из водопровода.
  9. Через 3-5 минут работы насоса из крана должна политься вода. Если этого не произошло: отключить станцию, повторно залить воду, снова запустить.

Рабочий цикл: насос нагнетает давление в 3-4 атм. и отключается, включается только после открытия кранов в доме, чтобы снова нормализовать давление в системе.

Запрещается применять насосную станцию для перекачивания агрессивных химических или горючих жидкостей.

Настройка реле давления

При успешном запуске насосной станции следует настроить автоматику.

  1. Отключите станцию от сети, слейте воду, откройте реле давления, там находятся большая и малая регулировочные пружины.
  2. Включите насос, чтобы в бак стала набираться жидкость. Когда давление повысится и насос отключится, манометр покажет верхнее давление, запишите его.
  3. Для понижения давления в системе, откройте дальний кран или тот, который расположен на самом верхнем этаже. Спустя некоторое время реле подключит насос – на манометре отразится нижнее давление, запишите.

Сравните показания с эталоном. Нормативное давление отключения – 3 атмосферы или 2,8 бар, включения – 1,5 атм. или 1,4 бар, интервал между границами должен быть 1,5 атм. (1,4 бар).

Если показатели насосной станции не отличаются от нормы, ничего не изменяйте.

Если разница давлений меньше нормы, для увеличения следует при выключенном насосе слегка подтянуть гайку на малой пружине, для уменьшения разницы – ослабить.

Слишком высокое давление в баке станет причиной частых включений/отключений. Заниженное давление заставит насос работать без остановки. Любой вариант станет причиной быстрого износа оборудования

Во время проверки можно отрегулировать и напор. Слабый напор в системе приводит к тому, что вода из крана вытекает без энтузиазма – это некомфортно для пользователей. Чтобы его усилить, следует при отключенной станции немного затянуть гайку на большой пружине реле, для уменьшения напора – ослабить.

Не стоит сразу самостоятельно изменять заводские настройки гидроаккумулятора в большую или меньшую сторону. Новый агрегат должен поработать несколько дней, чтобы выявились все имеющиеся недостатки.

Чтобы подача воды не прекращалась в любое время года, водовод и насосную станцию следует защищать от отрицательных температур, так как замерзание воды в системе может полностью вывести оборудование из строя. Подобная поломка не подлежит гарантийному ремонту. Поэтому трубы холодного водопровода прокладываются в траншеях на глубине ниже точки промерзания почвы на 0,5 м или оснащаются электрокабелем для подогрева. Сама насосная станция устанавливается в отапливаемых помещениях, утепленных подвалах или сараях, а также кессонах или камерах, расположенных ниже уровня земли на 2 м.

При использовании системы водоснабжения сезонно, только в теплое время года, необходимо до наступления заморозков полностью слить воду из насосной станции и водопровода

После длительной консервации водопровода, если дом пустует, с окончанием дачного сезона происходит завоздушивание системы. Перед тем как вновь запустить насосную станцию после простоя или холодной зимы, следует провести подготовительные работы, направленные на очистку оборудования и вытеснение воздуха.

  1. Очистить фильтр-сетку обратного клапана, расположенную на горизонтальном участке всасывающей трубы в водозаборе. За время простоя водопровода она могла забиться мусором или заилиться.
  2. Проверить работоспособность всасывающей магистрали. Для этого нужно пролить через нее воду от точки входа в насосную станцию до точки выхода в водозабор. Не забудьте снять обратный клапан с фильтром. Если есть проблема: образовалась ледяная пробка, труба сплющилась, появились трещины или произошла разгерметизация стыков, – надо все устранить до момента подключения, иначе насос не сможет поднимать воду из скважины или колодца.
  3. Заполнить насос и всасывающий шланг через заливное отверстие или вентиль. Закончить заливать следует только после того, как вода польется через край и установится в горловине на постоянном уровне. Закрыть отверстие.
  4. Проверить давление воздуха в гидроаккумуляторе. При необходимости, повысить его до нормативного подкачав через клапан.

После проведения всех процедур можно спокойно запускать насосную станцию.

Распространенные ошибки при запуске станции и как их избежать

Для насосной станции следует оборудовать отдельное помещение

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них – неполадки в работе двигателя или насоса, например:

  • Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
  • Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
  • Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
  • Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

Первый пуск водяной станции. Как запустить насосную станцию после завоздушивания

». Многочисленные Ваши вопросы, связанные с первым пуском или пуском насосной станции после ремонта каких-либо элементов системы побудили меня к написанию данной статьи. Казалось бы, в теории все просто: залили насос через заливное отверстие водой, завинтили и обжали пробку, включили вилку в розетку. Насос должен удовлетворенно заурчать, поднимая давление в системе до заданного, и после щелчка реле давления отключиться.

Но на практике, почему-то так не получается. Обычно, после включения насоса, стрелка манометра подпрыгивает до отметки в 1,0 бар, после чего медленно скатывается до 0,8, а иногда и до 0,5 бар, где беспомощно застывает. Из крана на напорной трубе вместе с водой шумно вырывается воздух, и, вырвавшись, затихает. Все затихает: ни воды, ни воздуха – ничего, лишь насос продолжает исступленно подвывать, сорвавшись на холостой ход. Вы лихорадочно выдергиваете вилку из розетки и пытаетесь сообразить, что Вы сделали не так. Снова откручиваете пробку, снова заливаете, закручиваете, включаете… Но в результате ничего не меняется.

Давайте разбираться…

Почему насос «срывает»?

Насосы для бытовых насосных станций, хоть и называются «самовсасывающими», но сами они ничего всасать не могут. Этого не позволяет сделать огромная разница в плотности воды и воздуха. А насосы рассчитаны на перекачивание воды, и никак не воздуха. Поэтому прежде чем включить насос, его необходимо заполнить водой, и вместе с ним – всасывающий трубопровод, каким бы длинным он не был. И только в воде лопасти рабочего колеса насоса, вращаясь, создают избыточное давление по внутреннему периметру корпуса и разрежение в его центре.

Но если в насос, уже после его пуска, попадет воздух, то, во-первых, лопасти сразу же взобьют из воды и воздуха и, во-вторых, общая плотность воды с воздухом тут же значительно изменится (это зависит от количества попавшего в насос воздуха), изменяя и перепад давления внутри насоса. Соответственно, всасывающая сила уменьшится так же, как и центробежная (ни всасать, ни выплюнуть) из-за уменьшения плотности «коктейля».

Кроме того, «масла в огонь подливает» и эффект кавитации, образование воздушных каверн за быстродвижущимися лопастями рабочего колеса, уменьшая и без того не очень большую плотность «коктейля». И чем ниже первоначальная плотность «коктейля», тем в большей степени проявляется эффект кавитации, и тем меньше создаваемое насосом давление на напоре.

«Откуда воздух?», — спросите Вы, — «Если все новое, соединения обжаты, насос залит по «самую маковку», воды в колодце или скважине более чем достаточно». Проблема в том, что для образования «коктейля» много воздуха и не нужно. Рабочая зона в корпусе бытового насоса довольно мала, соответственно даже небольшой пузырек всплывшего из всасывающей трубы воздуха может изменить плотность воды в рабочей зоне.

Откуда могут взяться эти пузырьки? Из неровностей всасывающей трубы, положенной и закопанной в грунте. Из неплотного соединения всаса непосредственно к насосу. Из незаметных глазу пазух переходных фитингов. Даже из внутреннего эжектора самого насоса и его рабочего колеса, где мелкие пузырьки могли остаться из-за шероховатостей внутренней поверхности материала. Я могу и дальше продолжать, но нужно ли? Это нормально, это неизбежно.

Вопрос нужно ставить по-другому: Как уменьшить влияние оставшегося на всасе и в насосе воздуха, чтобы система нормально заработала? И каверзный вопрос: Почему при уже работающей системе это влияние почти не проявляется, и даже если проявляется, исправляется само, автоматически? Ответив на второй вопрос, мы сможем найти решение для первого.

Ответ на второй вопрос кроется в нормальных условиях работы насосной станции. А нормальным режимом работы насосной станции является работа под давлением, ведь даже при пониженных параметрах, реле давления включает насос не при нулевом значении давления в системе. И если напорный трубопровод уже заполнен водой и есть минимальный перепад по высоте между насосом и потребителями (а он, как правило, есть, редко, кто ставит насосную станцию на чердаке), то даже если на манометре «ноль», минимальное давление все равно присутствует. Кроме того, если насос уже запустился и смог, хотя бы однажды, поднять давление в системе, то он уже смог выгнать лишний воздух, по крайней мере из корпуса.

И еще один момент. Как мы все знаем, вода – вещество не сжимаемое, и её объем мало зависит от давления. А вот объем воздуха очень сильно зависит от давления окружающей среды, и первоначальное разрежение на всасе насоса превращает небольшой пузырек воздуха в монстра, который способен на много уменьшить общую плотность водо-воздушного коктейля в корпусе насоса. Соответственно, подняв любым способом, хотя бы на немного, первоначальное давление во всасывающей трубе, мы увеличиваем плотность коктейля, и, тем самым, уменьшаем вероятность срыва насоса.

Резонный вопрос: «А как же кавитация?». А кавитация никуда не делась, но, опять же, объем воздушных каверн зависит от давления в корпусе насоса, а дальше… смотрите предыдущий абзац.

Еще один частый вопрос, связанный с этой темой: «Почему новый насос запускается легче, чем уже проработавший в составе насосной станции энное количество времени? Ведь до этого было все нормально, насос не трогали, поменяли лишь обратный клапан (гидроаккумулятор, реле давления и т.д.)». Да потому что он новый, его еще «не ел песочек», еще не было небольших деформаций внутренних пластиковых стенок из-за перегрева, еще не было работы электродвигателя на пределе возможного, подшипники и сальники еще не изношены и прочее, и прочее. Как бы ни был хорош насос, со временем, все равно происходит износ его рабочих элементов, и его характеристики начинают уменьшаться. Просто у хороших и дорогих насосов это происходит немного позже.

Итак, вывод из всего предыдущего: нужно каким-то образом поднять давление во всасывающей трубе, и не допустить его падение при пуске насоса и в ближайшее после пуска время, до тех пор, пока насос сам не сможет создать устойчивый рост избыточного давления в системе.

Как это сделать? Как обычно, предлагаю на Ваш суд несколько решений.

Работа внутреннего эжектора центробежного насоса.

На самом деле, даже производители насосов знакомы с этой проблемой. Иначе зачем, по-вашему, нужны насосы с внутренним, уже встроенным в насос, эжектором. Другое дело, что эжектор этот – далек от идеального из-за ограничения в габаритах и не всегда бывает эффективен. Хотя задумка правильная.


Вода из нижней части рабочей камеры насоса, там, где меньше вероятность появления воздуха, подается снова на всас насоса, тем самым повышая давление на всасе. Кроме того, сам всас насоса немного приподнят относительно центра насоса, где и расположен реальный вход в рабочую камеру, создавая небольшой гидравлический подпор (смешно, сантиметров 10) и действуя в качестве гидрозатвора, который отводит попадающий воздух в верхнюю часть всаса. Проблема только в том, что плотность «коктейля» настолько мала, что этих мер недостаточно.

При этом на работу эжектора тратится часть мощности электродвигателя, уменьшая напор и производительность насоса. Но производитель идет на эти жертвы ради устойчивой работы насоса и легкого его пуска.

Владельцы вихревых насосов лишены даже этой малости, зато их насосы обладают большим напором и расходом при, относительно, небольшой мощности электродвигателя.

Поможем насосу запуститься. Заливная воронка на всасе.


Классическим решением данной проблемы является отдельная заливная трубка с воронкой, подсоединенная через тройник ко всасу насоса. Преимущество такого решения в его простоте и эффективности.

Заполняя воронку водой, мы, тем самым, на немного (1 метр = 0,1 бар) повышаем первоначальное давление на всасе. И все бы было прекрасно, если бы мы могли поддерживать высокий уровень воды в воронке постоянно, пока насос не «подхватит». Но это не всегда возможно. Можно заменить маловместительную воронку на бутыль или канистру, но где гарантия, что их объема точно хватит для пуска насоса.

Кстати, переместив кран на заливной трубке повыше от тройника, мы устраиваем ловушку для воздуха, приходящего к насосу по всасывающей трубе. К сожалению, только для этой его части. Подсосы воздуха непосредственно на насосе, воздух, появившийся в результате кавитации и оставшийся в насосе, мы устранить не сможем.

Гидрозатвор на всасе.


Теми же недостатками обладает устройство гидрозатвора на всасе насоса. Но у него есть преимущества по сравнению с обычной заливной воронкой. Если всасывающий трубопровод действительно герметичен, то залить его нужно будет всего один раз, а дальше атмосферное давление само будет заполнять эту емкость, отделяя воздух от воды. Высота гидравлического подпора в этом случае зависи

Как запустить насосную станцию: первый запуск станции

В самостоятельной установке системы нет ничего сложного. Нужно только уметь разбираться в инструкции и знать немного электричество. Но сегодня мы вам поможем в вопросе, как запустить насос. Перед тем как запустить насос первый раз, проверьте, есть ли в помпе вода. Чтобы наполнить ее водой, нужно выкрутить пробку из просеки для подачи воды на обшивке гидронасоса. Вместо пробки может быть вентиль, его в таком случае нужно открыть. Следующим шагом будет заполнение системы водой. Наполнять жидкостью нужно до тех пор, пока она не начнет проливаться через заливной проход.

Запуская автоматическую гидростанцию в доме, нужно обязательно проверить давление в гидроаккумуляторе. Чтобы показатели соответствовали нужной норме, можно либо повысить давление (используйте обычный автомобильный насос), либо понизить, спустив немного воздух через нипель на баке.

Правила запуска насосной станции

  • Чтобы все было исправно и первый запуск насоса произошел без сбоя, нужно придерживаться инструкции, которая прилагается к оборудованию.
  • И так, водой мы наполнили устройство, теперь переходим к следующим этапам.
  • Хорошенько закручиваем вентиль или пробку.
  • Подключаем устройство к электропитанию.
  • Приоткрываем небольшой вентиль на корпусе мотора — для удаления воздушных пробок в магистрали подачи воды.
  • Дайте поработать оборудованию около 3-х минут. В течение этого времени из трубы или крана должна появиться вода.
  • Если вода не потекла, выключайте насосный агрегат и долейте жидкости.
  • Повторяем процесс запуска станции.

Как проверить автоматику

Насос запустили, вода потекла. Теперь мы должны проверить автоматику. Есть устройства, на которых уже имеются заводские настройки, которые могут быть отрегулированы самостоятельно. Если заводские параметры Вас устраивают, то реле, установленное на оборудовании, при достижении нужного давления в баке отключает мотор, а при его падении снова запускает насос.

Но есть автоматика, где заводских настроек нет, и приходится самостоятельно налаживать процесс работы. В таком случае:

Хотим обратить Ваше внимание на то, что данные рекомендации по настройке реле давления самостоятельно не являются универсальными для всех типов и моделей автоматики.

Все, настройки выполнены, работа сделана успешно.

  • Запускаем гидронасос, повышаем давление до нужного уровня и засекаем показатель.
  • Затем отключаем от питания и открывает крышку реле. Там есть небольшая гайка, которую нужно подтянуть до щелчка. Когда щелчок раздался, останавливаем вращение.
  • Повторяем аналогичный процесс опять. Только на этот раз нужно подтянуть маленькую гайку на реле до щелчка.
  • Снова включаем систему. Теперь все налажено. Проверяем настройки. Если вы сделали все правильно, то оборудование должно запуститься при маленьком давлении и отключиться при большом.

Решения проблемы запуска насоса и насосной станции.

И снова здравствуйте, уважаемые читатели «Сан Самыча». Продолжим разговор о способах запустить насос или насосную станцию в первый раз или после ремонта элементов системы водоснабжения дома.
Рад сообщить, что начатый мною рассказ уже помог читателю Михаилу справиться со своей проблемой и восстановить водоснабжение своего дома после неожиданного выхода из строя обратного клапана.
Ну, что ж, продолжим…



Заливная воронка на напоре.

  Еще одним решением, просто напрашивающимся, исходя из нашего разговора, является размещение заливной воронки, присоединенной через тройник, непосредственно к напорной линии насоса. Тем самым мы повышаем первоначальный подпор на всасе за счет высоты напорной трубы. И чем выше по напору будет размещена заливная воронка, тем гарантированней будет результат, подхват насоса при первом же включении.
Кроме того, у этого решения есть еще ряд преимуществ. Наконец-то мы решаем проблему образовавшегося из-за кавитации воздуха в насосе, и можем в ходе пуска удалить воздух, как-то попавший в рабочую зону насоса. Мы можем контролировать и регулировать давление в напорной линии, при необходимости замещая удаленный воздух водой, не выключая насоса. И эта вода абсолютно точно попадет непосредственно в рабочую зону насоса, увеличивая давление в ней и уменьшая «вредное» влияние оставшегося там воздуха.
И особенно удобно такое решение при регулировке давления в системе автономного водоснабжения, если напорные краны расположены далеко от насоса. Ведь в этом случае кран на заливной трубе также является напорным и может быть использован, так сказать, по другому назначению.
К недостаткам заливной трубы на напоре можно отнести невозможность как-то автоматизировать процесс поддержания давления на всасе насоса и, абсолютно точно, «рваный» режим работы насоса при его запуске. Заливная труба будет плеваться то водой, то воздухом, наводя грязь и мокроту в помещении, где расположена насосная станция. И здесь не помогает ни увеличение высоты воронки (если сделать её из большой пластиковой бутыли), ни её герметизация. Потому что неизвестно, когда насос выплюнет воздух, а когда, создав давление на напоре, воду под давлением.

Использование «волшебства» рециркуляции.

Стандартная линия рециркуляции и с разрывом.

Конечно же, никакого «волшебства» в этом нет, сплошная физика. Но эффективность любой из уже описанных схем повышается в разы при грамотном использовании рециркуляции, и это похоже на волшебство. И даже обычная схема рециркуляции без каких-либо дополнений дает неплохой результат, хотя и не столь эффективна.

Рециркуляция с выпусом через воронку и с герметичной емкостью

Естественно, эта эффективность имеет цену: часть мощности насоса идет на поддержание давления рециркуляции. Но, учитывая, что нам это нужно только для запуска системы, а потом мы можем просто перекрыть эту линию, мне кажется, это оправдано.

Рециркуляция с гидрозатвором на всасе насоса.

Комбинируя схемы заполнения насоса со схемой рециркуляции, мы можем увеличить глубину всасывания насоса, и она будет уже не 7-8 метров, как обычно, а 10-11 метров. Мы можем отрегулировать расход насоса таким образом, что у нас будут точно совпадать расход насоса с нашим потреблением, создав, практически, идеальные условия для работы насоса, и навсегда забыв о последствиях «сухого» хода при значительном превышении расхода насоса над потреблением (был такой вопрос в комментариях). Наконец, мы можем отрегулировать давление в системе на необходимый нам уровень, если Вас не устраивает по каким-то причинам слишком высокое давление, создаваемое насосом.
При реальном воплощении предложенных мною схем нужно не забывать про воздух, который может гулять по системе в первое после пуска время. И предусматривать возможности как-то бороться с ним (ловушки, воздушники, разрыв линии) или минимизировать его поступление в линию рециркуляции, подключаясь к напорному трубопроводу снизу трубы, где вероятность появления воздуха ниже всего.
Не хотелось бы комментировать работу каждой из этих схем, это слишком долго и многословно. У каждой из них есть свои достоинства и недостатки. Если Вам что-то непонятно, уважаемые читатели, спрашивайте в комментариях, я обязательно отвечу.

Схемы, предложенные читателями.

Особенность этих схем в том, что я, например, вряд ли смог догадаться сделать именно так. Конечно, эффективность и удобство использования этих схем – вопрос спорный, но это работает! И сделано это с минимальными затратами сил и средств, и с использованием подручных материалов.

Грелка в качестве емкости.

В первой схеме использована обычная двухлитровая грелка в качестве заливной емкости. Перед пуском насоса заливают водой всасывающую линию и насос, заполняют грелку, подключают её через штуцер и кран к линии всаса. Дальше порядок пуска такой.
Включаем насосную станцию на закрытую напорную линию. После срыва насоса, открываем кран между всасом и грелкой и давим на грелку, создавая избыточное давление во всасывающей линии. За счет этого давления, возможно, не с первого раза (все-таки объем грелки небольшой), насос подхватывает намного быстрее, чем обычно.





Использование гидроаккумулятора в качестве пусковой емкости.

Во второй схеме все еще проще. Человек просто поставил дополнительный кран на входе воды в штатный гидроаккумулятор (ГА). Соответственно, перед планируемым ремонтом и отключением насосной станции от сети, он просто перекрывает этот кран, сохраняя в ГА некоторое количество воды под давлением.
Теперь, перед пуском насоса, нужно всего лишь заполнить насос и линию всаса водой, закрыть кран на напоре и открыть кран на ГА. Всё, система встала под давление, конечно, не такое, как при обычной работе системы водоснабжения, и тем не менее, это намного облегчает пуск насосной станции после ремонта. Вот только, что делать, если в ремонте нуждается сам гидроаккумулятор?! Правда, это тоже не проблема. Система сможет поработать и без него.
Подводя итоги нашей, надеюсь, плодотворной беседе, хотелось бы написать несколько слов о порядке пуска насоса. Все схемы разные, и конкретная процедура пуска насосной станции сильно зависит от конкретной схемы. Но есть и общие принципы, уже упомянутые мною в теоретической части моего рассказа.
А именно, перед пуском насоса нужно обязательно заполнить линию всаса и, по возможности, линию напора наиболее полно, настолько, насколько позволяет Ваша система. Этим Вы создадите первоначальный подпор на всасе и уменьшите вероятность срыва насоса. При пуске насоса необходимо поддерживать максимально возможное давление на всасе с помощью заливных труб (воронок, емкостей) или рециркуляции, одновременно стравливая воздух из подводящих и напорных трубопроводов до тех пор, пока насос не начнет самостоятельно, устойчиво и уверенно, набирать давление в системе водоснабжения.
Все просто, а сколько слов. Долгих лет жизни Вам и Вашим насосам, уважаемые читатели «Сан Самыча». До новых встреч.

Как запустить насосную станцию первый запуск и эксплуатация

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

  • Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
  • Выключить аппарат.
  • Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
  • Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
  • Перекрыть кран.
  • Снять крышку реле и крутить гайку до момента срабатывания контактов.

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

  1. Насос недостаточно мощный или его детали изношены.
  2. Происходит утечка воды через соединения или имеется разрыв трубы.
  3. Падает напряжение электрической сети.
  4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

  • Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
  • Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
  • Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
  • Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
  • Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

  • Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
  • Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
  • Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.
  • Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
  • В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
  • Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Конструкция и принцип действия реле давления насосной станции

Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху — контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия

Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.


Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.


Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.


На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

  • мембрана;
  • поршень;
  • металлическая платформа;
  • узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.


Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при собственного насоса.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.


Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в . Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

  • закачивание воды в бак при помощи насоса;
  • увеличение давления, отражающееся на манометре;
  • срабатывание реле при давлении, достигшем выставленного предельного уровня;
  • отключение насоса.

Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

  • на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
  • на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.

Разность между показателями включения и выключения носит называние «диапазон давления».

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления

Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт , отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

  • Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
  • Откручиваем все болты, снимаем фланец.
  • Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
  • Вынимаем мембрану через отверстие в нижней части емкости.
  • Бак промываем — в нем обычно много осадка ржавого цвета.
  • Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
  • Устанавливаем мембрану в бак гидроаккумулятора.
  • Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
  • Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
  • Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе .

Критерии выбора

При выборе регулятора обязательно обращайте внимание не только на конструктивное исполнение прибора и его технические характеристики, но и на материал, из которого он сделан. . Конструктивные особенности

Конструктивные особенности

Современные РДВ в зависимости от конструкции делятся на поршневые и мембранные. Несмотря на то, что поршень практически не изнашивается, редукторы первого типа менее надёжны. Связано это как с чувствительностью к чистоте воды (поршень может заклинить от частичек грязи или песка), так и с возможностью коррозии элементов конструкции.

РДВ мембранного типа неприхотливы в обслуживании, так как диафрагма делит их рабочее пространство на две камеры. Одна из них полностью герметизирована от контакта с водой. Как вы, наверное, уже догадались, именно в этой половине и установлено большинство деталей редуктора. При соблюдении правил эксплуатации, работа устройства не требует вмешательства, поэтому единственным недостатком можно считать необходимость регулярного контроля целостности мембраны.

Технические параметры

Бытовые редукторы, выпускаемые промышленностью, рассчитаны на разное входное и выходное давление. Например, устройство, позволяющее подключение к магистрали, рассчитанной на 15 бар, может обеспечить выходные параметры в пределах 1–4 бар. Чтобы не путаться в терминах, часто величину в 1 бар принимают равной 1 атмосфере, хоть на самом деле 1 бар = 0.987 атм. Давление на выходе бытовых регуляторов составляет от 0.5 до 4 атм или от 1 до 6 атм. Чтобы определить, какой прибор вам нужен, посмотрите требования к подключению оборудования, установленного в доме. Чаще всего производитель указывает их в техническом паспорте или специальной табличке, установленной на задней панели.

Вторым важным параметром при выборе считается рабочая температура РДВ. Устройства, рассчитанные на температурный режим 0–40 ºС, можно использовать только при использовании в системах с холодной водой. Если вам нужен прибор на «горячий» водопровод, выбирайте прибор, работающий в диапазоне до 130 ºС.

Материал и качество изготовления

Как и другая водопроводная арматура, регуляторы давления должны изготавливаться из прочных металлов и сплавов – стали, латуни, бронзы и т. д. Кроме того, сплавы, включающие железо, должны иметь в составе лигатуры с антикорродирующими свойствами. На практике в торговых сетях можно найти как очень достойные изделия, отличающиеся высоким качеством изготовления, так и откровенный хлам. «Отделить зерно от плевел» несложно благодаря двум критериям – цене и массе. Во-первых, хорошая вещь не может стоить дёшево, а во-вторых, возьмите в руки сравниваемые изделия и выберите тот, вес которого отличается в большую сторону. Кроме того, обязательно обращайте внимание на качество литья. Помните о том, что хороший производитель никогда не выпустит за территорию своих цехов изделие с раковинами или облоем на стенках.

Проблемы и решения

  1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

  • Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;
  • Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;
  • Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;
  • Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
  • Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.
  1. Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

  1. Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
  2. Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
  3. Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
  4. Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
  5. Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
  6. Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
  7. Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

  1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
  2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
  3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
  4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
  5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Facebook

Twitter

Вконтакте

Одноклассники

Решаем проблему запуска насоса. | САН САМЫЧ

 Здравствуйте, уважаемые читатели «Сан Самыча». Многочисленные Ваши вопросы, связанные с первым пуском или пуском насосной станции после ремонта каких-либо элементов системы побудили меня к написанию данной статьи. Казалось бы, в теории все просто: залили насос через заливное отверстие водой, завинтили и обжали пробку, включили вилку в розетку. Насос должен удовлетворенно заурчать, поднимая давление в системе до заданного, и после щелчка реле давления отключиться.

Но на практике, почему-то так не получается. Обычно, после включения насоса, стрелка манометра подпрыгивает до отметки в 1,0 бар, после чего медленно скатывается до 0,8, а иногда и до 0,5 бар, где  беспомощно застывает. Из крана на напорной трубе вместе с водой шумно вырывается воздух, и, вырвавшись, затихает. Все затихает: ни воды, ни воздуха – ничего, лишь насос продолжает исступленно подвывать, сорвавшись на холостой ход.  Вы лихорадочно выдергиваете вилку из розетки и пытаетесь сообразить, что Вы сделали не так. Снова откручиваете пробку, снова заливаете, закручиваете, включаете… Но в результате ничего не меняется.

Давайте разбираться…

Почему насос «срывает»?

Насосы для бытовых насосных станций, хоть и называются «самовсасывающими», но сами они ничего всасать не могут. Этого не позволяет сделать огромная разница в плотности воды и воздуха. А насосы рассчитаны на перекачивание воды, и никак не воздуха. Поэтому прежде чем включить насос, его необходимо заполнить водой, и вместе с ним – всасывающий трубопровод, каким бы длинным он не был. И только в воде лопасти рабочего колеса насоса, вращаясь, создают избыточное давление по внутреннему периметру корпуса и разрежение в его центре.

 Но если в насос, уже после его пуска, попадет воздух, то, во-первых, лопасти сразу же взобьют «смертельный» для насоса коктейль из воды и воздуха и, во-вторых, общая плотность воды с воздухом тут же значительно изменится (это зависит от количества попавшего в насос воздуха), изменяя и перепад давления внутри насоса. Соответственно, всасывающая сила уменьшится так же, как и центробежная (ни всасать, ни выплюнуть) из-за уменьшения плотности «коктейля».

Кроме того, «масла в огонь подливает» и эффект кавитации, образование воздушных каверн за быстродвижущимися лопастями рабочего колеса, уменьшая и без того не очень большую плотность «коктейля». И чем ниже первоначальная плотность «коктейля», тем в большей степени проявляется эффект кавитации, и тем меньше создаваемое насосом давление на напоре.

«Откуда воздух?», — спросите Вы, — «Если все новое, соединения обжаты, насос залит по «самую маковку», воды в колодце или скважине более чем достаточно». Проблема в том, что для образования «коктейля» много воздуха и не нужно. Рабочая зона в корпусе бытового насоса довольно мала, соответственно даже небольшой пузырек всплывшего из всасывающей трубы воздуха может изменить плотность воды в рабочей зоне.

Откуда могут взяться эти пузырьки? Из неровностей всасывающей трубы, положенной и закопанной в грунте. Из неплотного соединения всаса непосредственно к насосу. Из незаметных глазу пазух переходных фитингов. Даже из внутреннего эжектора самого насоса и его рабочего колеса, где мелкие пузырьки могли остаться из-за шероховатостей внутренней поверхности материала. Я могу и дальше продолжать, но нужно ли? Это нормально, это неизбежно.

Вопрос нужно ставить по-другому: Как уменьшить влияние оставшегося на всасе и в насосе воздуха, чтобы система нормально заработала? И каверзный вопрос: Почему при уже работающей системе это  влияние почти не проявляется, и даже если проявляется, исправляется само, автоматически? Ответив на второй вопрос, мы сможем найти решение для первого.

Ответ на второй вопрос кроется в нормальных условиях работы насосной станции. А нормальным режимом работы насосной станции является работа под давлением, ведь даже при пониженных параметрах, реле давления включает насос не при нулевом значении давления в системе. И если напорный трубопровод уже заполнен водой и есть минимальный перепад по высоте между насосом и потребителями (а он, как правило, есть, редко, кто ставит насосную станцию на чердаке), то даже если на манометре «ноль», минимальное давление все равно присутствует. Кроме того, если насос уже запустился и смог, хотя бы однажды, поднять давление в системе, то он уже смог выгнать лишний воздух, по крайней мере из корпуса.

И еще один момент. Как мы все знаем, вода – вещество не сжимаемое, и её объем мало зависит от давления. А вот объем воздуха очень сильно зависит от давления окружающей среды, и первоначальное разрежение на всасе насоса превращает небольшой пузырек воздуха в монстра, который способен на много уменьшить общую плотность водо-воздушного коктейля в корпусе насоса. Соответственно, подняв любым способом, хотя бы на немного, первоначальное давление во всасывающей трубе, мы увеличиваем плотность коктейля, и, тем самым, уменьшаем вероятность срыва насоса.

Резонный вопрос: «А как же кавитация?». А кавитация никуда не делась, но, опять же, объем воздушных каверн зависит от давления в корпусе насоса, а дальше… смотрите предыдущий абзац.

Еще один частый вопрос, связанный с этой темой: «Почему новый насос запускается легче, чем уже проработавший в составе насосной станции энное количество времени? Ведь до этого было все нормально, насос не трогали, поменяли лишь обратный клапан (гидроаккумулятор, реле давления и т.д.)». Да потому что он новый, его еще «не ел песочек», еще не было небольших деформаций внутренних пластиковых стенок из-за перегрева, еще не было работы электродвигателя на пределе возможного, подшипники и сальники еще не изношены и прочее, и прочее. Как бы ни был хорош насос, со временем, все равно происходит износ его рабочих элементов, и его характеристики начинают уменьшаться. Просто у хороших и дорогих насосов это происходит немного позже.

Итак, вывод из всего предыдущего: нужно каким-то образом поднять давление во всасывающей трубе, и не допустить его падение при пуске насоса и в ближайшее после пуска время, до тех пор, пока насос сам не сможет создать устойчивый рост избыточного давления в системе.

Как это сделать? Как обычно, предлагаю на Ваш суд несколько решений.

  Работа внутреннего эжектора центробежного насоса.

 На самом деле, даже производители насосов знакомы с этой проблемой. Иначе зачем, по-вашему, нужны насосы с внутренним, уже встроенным в насос, эжектором. Другое дело, что эжектор этот – далек от идеального из-за ограничения в габаритах и не всегда бывает эффективен. Хотя задумка правильная.

 Вода из нижней части рабочей камеры насоса, там, где меньше вероятность появления воздуха, подается снова на всас насоса, тем самым повышая давление на всасе. Кроме того, сам всас насоса немного приподнят относительно центра насоса, где и расположен реальный вход в рабочую камеру, создавая небольшой гидравлический подпор (смешно, сантиметров 10) и действуя в качестве гидрозатвора, который отводит попадающий воздух в верхнюю часть всаса. Проблема только в том, что плотность «коктейля» настолько мала, что этих мер недостаточно.

 При этом на работу эжектора тратится часть мощности электродвигателя, уменьшая напор и производительность насоса. Но производитель идет на эти жертвы ради устойчивой работы насоса и легкого его пуска.

Владельцы вихревых насосов лишены даже этой малости, зато их насосы обладают большим напором и расходом при, относительно, небольшой мощности электродвигателя.

Поможем насосу запуститься. Заливная воронка на всасе.

 Классическим решением данной проблемы является отдельная заливная трубка с воронкой, подсоединенная через тройник ко всасу насоса. Преимущество такого решения в его простоте и эффективности.

 Заполняя воронку водой, мы, тем самым, на немного (1 метр = 0,1 бар) повышаем первоначальное давление на всасе. И все бы было прекрасно, если бы мы могли поддерживать высокий уровень воды в воронке постоянно, пока насос не «подхватит». Но это не всегда возможно. Можно заменить маловместительную воронку на бутыль или канистру, но где гарантия, что их объема точно хватит для пуска насоса.

Кстати, переместив кран на заливной трубке повыше от тройника, мы устраиваем ловушку для воздуха, приходящего к насосу по всасывающей трубе. К сожалению, только для этой его части. Подсосы воздуха непосредственно на насосе, воздух, появившийся в результате кавитации и оставшийся в насосе, мы устранить не сможем.

Гидрозатвор на всасе.

 Теми же недостатками обладает устройство гидрозатвора на всасе насоса. Но у него есть преимущества по сравнению с обычной заливной воронкой. Если всасывающий трубопровод действительно герметичен, то залить его нужно будет всего один раз, а дальше атмосферное давление само будет заполнять эту емкость, отделяя воздух от воды. Высота гидравлического подпора в этом случае зависит от высоты размещения самого гидрозатвора.

Важным преимуществом такого решения является возможность разместить обратный клапан системы на всасывающей трубе уже после гидрозатвора, т.е. непосредственно перед насосом. Многие читатели спрашивали об этом, не желая откапывать на морозе кессон скважины или лезть в колодец. Я их понимаю.

Ну, и небольшая «ложка дегтя». Высоту подъема воды на всасе, при таком размещении обратного клапана, нужно рассчитывать по высоте входа трубы в гидрозатвор, а не по высоте насоса. И если у Вас насос уже на пределе всасывающих возможностей, то этот вариант Вам не подойдет.

Еще есть некоторые тонкости при использовании такого устройства, но эта тема для отдельной статьи, если Вам будет интересно. И так этот рассказ получается довольно длинным, поэтому я продолжу в следующий раз.

В следующий раз я расскажу еще о нескольких способах облегчить «первый» пуск насоса. Да-да, не об одном, не двух, а о нескольких, в том числе и об универсальном, подходящем, по моему мнению, практически для любого насоса. Надеюсь, Вы сможете выбрать наиболее подходящий для Вас.

За сим, откланиваюсь, уважаемые читатели «Сан Самыча», надеюсь не надолго.

ПРОДОЛЖЕНИЕ.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
