Одноконтурный котел: схема обвязки

В современных системах отопления одним из самых популярных видов топлива является газ – он используется, как правило, в тех домах, которые не оснащены системой центрального отопления и находятся вблизи пролегания газовой магистрали. Природный газ по праву считается одним из самых эффективных и экономичных видов топлива.

Газовые котлы на сегодняшний день занимают одно из первых мест по востребованности при оборудовании систем отопления в домах. Современный рынок предлагает широкий ассортимент разнообразных моделей и марок от производителей из разных стран.

Различают одноконтурные и двухконтурные модели газовых котлов – задачи, которые ставятся перед ними, немного различны. Двухконтурный котёл оснащён двумя водяными контурами, один из которых нагревает воду для отопления помещений, другой служит для горячего водоснабжения. Одноконтурный котёл имеет лишь один контур, предназначенный для отопления. Отзывы владельцев говорят о том, что его можно приспособить и для приготовления горячей воды, но для этого схема должна включать в себя косвенный бойлер.

Рекомендуем ознакомиться: Подключения двухконтурного котла к бойлеру схема.

Двухконтурные котлы, как правило, настенные – это продиктовано соображениями удобства и небольших габаритных размеров. Одноконтурные котлы чаще встречаются напольные, хотя выпускаются и настенные модели.

Устройство и схема работы одноконтурного котла

Рассмотрим, как устроен одноконтурный газовый котёл и каков принцип его работы.

Напольные и настенные модели газовых одноконтурных котлов состоят он из следующих элементов:

  • Горелка – она может иметь одну или две ступени работы, а также работать в модулированном режиме. При одной ступени котёл автоматически включается и выключается в зависимости от рабочего давления. Этим процессом управляет автоматическая система контроля и управления. При двух ступенях  первая работает на 40% общей мощности, вторая – на 100%. Управляет этим процессом автоматическая система котла. Отзывы говорят о том, что самыми удобными являются модулированные горелки – их характеризует бесступенчатая плавная схема работы оборудования.

Горелки по принципу действия делятся на атмосферные, вентиляционные и конденсационные. В атмосферных сгорание газа происходит в условиях естественной тяги. В вентиляционных обеспечивается принудительное нагнетание воздуха при помощи вентилятора. В конденсационных температура отработанных газов используется для дополнительного нагрева теплообменника.

  • Теплообменник – это самый важный элемент агрегата, где тепловая энергия, полученная при сгорании газа, передаётся теплоносителю. Они бывают первичными, вторичными и битермическими.
  • Вентилятор – им оснащаются напольные и настенные агрегаты, схема работы которых предусматривает использование принудительной тяги. Аппараты, которые работают на естественной тяге, вентилятором не оснащаются.
  • Автоматические системы регулировки и контроля – ними оснащены более дорогостоящие напольные и настенные модели газовых агрегатов. Они осуществляют контроль и управление в автоматическом режиме, а также отключают устройство в случае возникновения внештатных ситуаций.
  • Ручные системы регулировки и контроля – они есть в наличии у более дешёвых аппаратов, которые не оснащены автоматикой.

Рассчитывая необходимую мощность устройства, следует учитывать, включает ли схема отопления в себя косвенный бойлер для горячего водоснабжения. Если схема оснащена бойлером, к расчётной мощности отопления добавляем мощность, необходимую для приготовления горячей воды.

Преимущества одноконтурных газовых котлов

Одноконтурные газовые котлы имеют серьёзный перечень достоинств – отзывы о них самые благоприятные. Рассмотрим их преимущества подробнее:

  • Простая конструкция и несложная схема функционирования.
  • Возможность любого удобного варианта размещения аппарата в доме – напольные и настенные модели дают широкий выбор вариантов.
  • Настенные модели имеют компактные габаритные размеры, что упрощает их монтаж в небольших помещениях.
  • Простота установки данного оборудования. Обвязка выполняется также без дополнительных сложностей.
  • Возможность обеспечения горячего водоснабжения при помощи установки косвенного бойлера.
  • Возможность объединить несколько устройств в единую каскадную систему – выполненная таким образом обвязка существенно повысит эффективность системы отопления дома. Отзывы о таком методе подключения очень благоприятны.
  • Стоимость одноконтурного агрегата гораздо ниже, чем у двухконтурного.

Обвязка одноконтурного котла

От того, как выполнена обвязка агрегата, зависит эффективность работы всей системы отопления. Напольные и настенные модели подключаются к системе очень просто.

Схема обязательно должна в себя включать сетчатый фильтр для грубой очистки воды. Современные модели имеют в своей конструкции расширительный бак, циркуляционный насос, предохранительный клапан – по этой причине им не требуется дополнительная обвязка. Поэтому схема подключения может быть выполнена напрямую.

Заключение

Отзывы владельцев одноконтурных котлов говорят о том, что это очень практичный, удобный и экономически выгодный метод отопления жилья. Простота конструкции, несложный принцип действия, высокие эксплуатационные характеристики и невысокая стоимость – всё это говорит в пользу одноконтурных агрегатов. К тому же обвязка такого оборудования выполняется без сложностей и подводных камней – это немаловажный фактор, говорящий в его пользу.

Следует учитывать, что газовое оборудование относится к группе повышенного риска. Поэтому необходимо при его эксплуатации соблюдать все требования по технике безопасности. Котёл должен стоять в хорошо проветриваемом помещении. Периодически необходимо производить проверку и сервисное обслуживание оборудования. В этом случае вы сможете долго и эффективно использовать агрегат без опасности причинения вреда себе или своим близким.

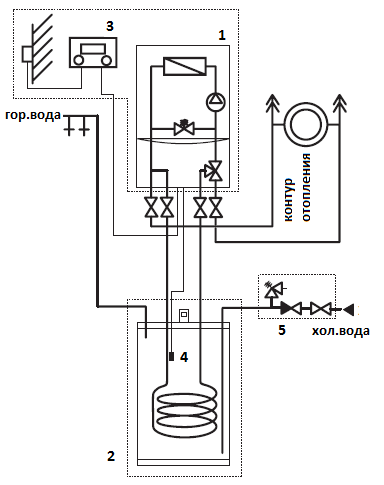

Как подключить бойлер косвенного нагрева к одноконтурному котлу


Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.


При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.


Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.


Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.


Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.


В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.


По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Как правильно обвязать котел и бойлер косвенного нагрева?

Грамотно продуманная и смонтированная обвязка котла позволяет использовать его максимально эффективно и предотвратить аварийные ситуации. В нее входят элементы, с помощью которых теплоноситель циркулирует между его источником и радиаторами. Прежде всего, определяемся с типом циркуляции, потом с количеством контуров и схемой подключения. После этого можно начинать монтаж.

Естественная и принудительная циркуляция

Самая простая и недорогая схема – гравитационная. В первую очередь важно подобрать место расположения котла. Необходимо устанавливать его как можно ниже, радиаторы должны располагаться сверху. Идеальным местом для котельной в частном доме будет подвальное помещение. Расширительный бак наоборот ставится в самую высокую точку.

Отличительной особенностью является то, что трубы должны быть большого диаметра, минимум 32 мм. Так как циркуляционный насос отсутствует, и вода будет двигаться естественным образом, должно быть минимальное количество поворотов труб и всевозможных преград. Длинные горизонтальные участки монтируются под небольшим уклоном в 5 мм на метр в сторону движения жидкости.

Будучи одной из самых простых и дешевых, такая схема может обеспечить только один контур, без возможности подключения накопительного водонагревателя косвенного нагрева. В случае более сложных разводок устанавливается принудительная циркуляция.





Здесь добавляется циркуляционный насос, установленный на входе в котел, который и обеспечивает движение теплоносителя. С двух сторон от насоса ставят вентили для возможности его ремонта или замены. Перед ним ставят сетчатый фильтр.

Одноконтурный и двухконтурный котел

Чтобы обеспечить отопление и горячую воду, следует использовать одноконтурный котел и водонагреватель косвенного нагрева или двухконтурный аппарат. Есть две основные схемы обвязки одноконтурного котла и бойлера косвенного нагрева – при помощи второго циркуляционного насоса или трехходового клапана.

В первом случае на выходе из котла ставится циркуляционный насос и за ним трехходовой клапан, который подключен термостату в водонагревателе. Когда вода в баке недостаточно нагрета, теплоноситель проходит через теплообменник водонагревателя. Когда вода нагреется, клапан переключается на подачу в канал отопления. В этой схеме установлен приоритет ГВС.

Во втором варианте система обогрева и бойлер подключены параллельно. И на выходе из бойлера стоит насос, который включается, если вода остывает до определенной температуры.

Одноконтурный котел в системе с принудительной циркуляцией

Если водонагреватель с рециркуляцией это также нужно учесть и продумать вывод на полотенцесушитель. Для газового котла нужно заранее провести газопровод. Перед этим проект утверждается в коммунальных службах.

Двухконтурный котел подключается одновременно к системе обогрева и к ГВС. Схема его обвязки самая простая, так как он сам регулирует распределение потока теплоносителя.

Этапы обвязки

Сначала рисуется схема установки с учетом габаритов помещения и выбранных мест для всех устройств. После этого размечаются и сверлятся отверстия под котел отопления и бойлер. Если устройства напольные, то под них желательно сделать небольшой фундамент по размерам корпусов.

Далее согласно размерам нарезаются пропиленовые трубы и соединяются между собой с тройниками с помощью паяльника. Монтируются насосы, краны, фильтры и все объединяется в одну систему. Если у вас есть дополнительные контуры, например, на горячий пол, то устанавливается коллектор, который равномерно распределяет потоки теплоносителя.

Схема подключения двухконтурного котла

Обязательными являются расширительный бак и комплекс безопасности. Ставя группу безопасности, следует учесть, что если она сработает, из нее потечет вода. В расширительный бак уходит лишний теплоноситель при расширении.

После всех соединений в систему запускается вода и проверяются все соединения. Если протечек нет, то котел запускается и проверяется уже скорость нагрева батарей.

ЧТО ТАКОЕ ОБВЯЗКА ГАЗОВОГО КОТЛА

Система отопления частного дома или квартиры, это сложный инженерный комплекс, состоящий из множества элементов.

Эти устройства группируются в определённой последовательности и называются обвязкой котла.

Они предназначены для выполнения следующих функций:

1. Очистка теплоносителя от грязи и технического мусора, который мог попасть в трубы при производстве или монтажных работах. Элементы фильтрации облегчают циркуляцию воды в трубопроводах и защищают приборы отопления от негативного влияния твердых частиц;

2. Компенсация теплового расширения. Независимо от вида теплоносителя (вода, антифриз) и типа системы отопления частного дома она должна иметь расширительный бак;

3. Аварийная защита отопления. Наиболее эффективно использовать, так называемую, группу безопасности газового котла. Это приспособление, объединяющее несколько устройств соединенные в одном узле. Основное назначение – контроль давления и аварийный сброс теплоносителя в случае превышения количества давления в системе отопления;

4. Дополнительный контроль и внешнее управление. Кроме элементов автоматизированного контроля и управления, которые являются частью самого газового котла, допускается установка дополнительных приборов – манометров и термометров. Они могут выполнять как чисто информативные функции, так и быть частью исполнительных устройств внешнего управления отоплением частного дома. К примеру, открывать выпускной клапан для подпитки системы отопления теплоносителем или его слива;

5. Приспособления для удаления воздуха. Воздух может проникать в систему отопления частного дома при заполнении ее теплоносителем или образовываться вследствие реакции с материалами котла или трубопровода.

Развоздушивание может осуществляться централизовано, при помощи автоматического воздухоотводчика или непосредственно в местах максимального скопления газов. Как правило, это крайние радиаторы отопления, в этом случае стравливание воздуха осуществляется через краны Маевского.

Устройства, которые могут быть использованы при обвязке системы отопления частного дома.

Расширительные баки.
Бывают двух видов: открытые и мембранные. Открытый расширительный бак используется в схеме отопления частного дома с естественной циркуляцией, которые функционируют без избыточного давления.

Кроме аккумуляции избыточного теплоносителя это приспособление выполняет функции предохранительного клапана устройства по выводу воздуха из системы. Иногда в открытый бак выводится кран системы холодного водоснабжения для периодической подпитки контура.

Расширительный бачок мембранного типа, используется в закрытых отопительных контурах для компенсации теплового расширения антифриза или воды. Он состоит из 2 частей, разделенных гибкой мембраной. Нижняя часть заполнена водой, а верхняя воздухом или азотом , для предотвращения коррозионных процессов. Согласно нормативам объём бачка должен составлять не менее 10% от общего объёма теплоносителя в системе.

Циркуляционный насос.
Используется для создания принудительной циркуляции теплоносителя в системе. Основными характеристиками, по которым следует осуществлять выбор, являются производительность и сила напора. Современные циркуляционные насосы представляет собой устройства которые позволяют регулировать скорость теплоносителя, как в ручном, так и в автоматическом режиме. Потребляемая мощность в зависимости от модели может составлять 50-250 Ватт.
Предохранительный клапан.
Назначение этого элемента обвязки – сброс излишков теплоносителя при превышении критического давления в трубопроводе. Посредством дренажной трубы соединён с канализационным стоком. Систематическое срабатывание устройства означает, что расширительный бачок имеет недостаточный объем.
Клапан отвода воздуха (воздухоотводчик).
Предназначен для автоматического сбрасывания газов циркулирующих в трубопроводах и препятствующих движению теплоносителя и создающих дополнительные гидравлические шумы.
Манометр.
Прибор контроля, определяющий рабочее давление. Может быть аналоговым и выполнять информативную функцию или являться электронные устройством с релейным выходом, для управления другими приборами. Для частного дома необходимо подбирать прибор размеченный не менее чем до 5 атмосфер/бар.
«Грязевик».
Фильтр грубой очистки – приспособление для удаления из теплоносителя крупных нерастворимых твёрдых предметов (окалина, частички коррозии, песок). Требует периодической очистки, как правило, перед началом отопительного сезона. Использование грязевика, как элемента обвязки совместно с газовым котлом обязательно, так как он предохраняет трубки теплообменника от засорения.
Термостатические смесители (2 и 3 проходные).
Устройства, позволяющее создавать дополнительные контуры отопления с контролируемой температурой теплоносителя. Термоголовка, имеющая механическую или электронную систему управления, контролирует подачу теплоносителя в ответвление системы отопления частного дома.
Гидрострелка.
Элемент обвязки, представляющий собой цилиндрическую емкость с несколькими патрубками, к которым подключаются отопительные контуры. Объединяет трубы подачи и обратки. Преимуществом использования данного приспособления для отопления частного дома является возможность подключения контура с различным температурным режимом и скоростью циркуляции воды, при этом и взаимное влияние снижается до минимума.
Бойлер косвенного нагрева.
Используется как дополнительный элемент обвязки в продвинутых одноконтурных системах отопления частных домов. Представляет собой бак значительной емкости с теплоизоляцией по внешним стенкам. Внутри находится змеевик, по которому проходит антифриз или вода от одноконтурного газового котла, который и служит для нагрева воды для бытовых нужд находящейся в баке.

Фактически, при использовании двухконтурных газовых котлов данное устройство является необязательным элементом обвязки, однако его применение существенным экономит энергию/газ на нагрев горячей воды.

ОБВЯЗКА ОДНОКОНТУРНОГО КОТЛА

Как правило, такой тип обвязки используется при подключении небольших настенных газовых котлов. Основное их предназначение это нагрев помещения частного дома. Однако они могут быть использованы и для нагрева воды в ГВС через бойлер косвенного нагрева.

Наиболее простая схема обвязки одноконтурного газового котла подразумевает не только последовательное, но и параллельное подключение радиаторов. Одноконтурная обвязка так же может быть реализована как открытым способом с естественной циркуляцией теплоносителя, так и с принудительной, с применением насосов.

На рисунке 1 приведен один из вариантов схемы обвязки одноконтурного газового котла.

  1. Перепускной клапан;
  2. Вентили, отсекающие контур;
  3. Группа безопасности, состоящая из предохранительного клапана, рассчитанного на давление 0,3 бар и манометра;
  4. Кран подключения трубопровода холодного водоснабжения для заполнения трубопроводов контура отопления;
  5. Расширительный мембранный бак;
  6. Кран дренажного патрубка, для спуска воды с теплообменника газового котла;
  7. Циркуляционный насос.

ОБВЯЗКА ДВУХКОНТУРНОГО КОТЛА

Современные модели двухконтурных газовых котлов оборудованы двумя теплообменниками, расширительным бачком и циркуляционным насосом. Основной теплообменник используется для нагрева воды в системе отопления частного дома, а дополнительный для ГВС (рис.2).

Большинство моделей при использовании горячей воды отключают нагрев основного контура. Это создает определенные проблемы при интенсивном использовании ГВС.

Кроме того, нагрев большого количества горячей воды для потребления приводит к чрезмерным затратам газа, поэтому в контур ГВС очень часто подключают электрические бойлеры (накопительные электронагреватели).

Для баланса потоков в трубопроводах рекомендуется использовать гидроколлекторы или гидравлические стрелки. С их помощью можно компенсировать значительные перепады давления при использовании различных контуров (теплый пол, радиаторы отопления, вспомогательные бойлеры).

Распределение контуров на гидравлической стрелке приведено на рисунке 3.

Чтобы защитить теплообменник газового котла от образования конденсата, если с обратки поступает слишком холодная вода, зачастую в обвязке монтируется дополнительный параллельный малый контур циркуляции, на основе трёхходового термостатического крана.

Если температура обратки опускается ниже контрольного минимума, то она разбавляется более горячей водой.

ОСНОВНЫЕ ПРАВИЛА РАЗМЕЩЕНИЯ КОМПОНЕНТОВ ОБВЯЗКИ

Группа безопасности при обвязке устанавливается в точке трубопровода, где температура и давление теплоносителя максимальны — максимально близко от выходной трубы газового котла.

Циркуляционный насос желательно устанавливать в месте, где температура воды в системе минимальна. Лучше всего непосредственно перед подключением трубопровода к газовому котлу. Такое расположение снизит температурную нагрузку на крыльчатку и резиновые уплотнители устройство и значительно увеличит ресурс использования.

Расширительный бачок мембранного типа можно устанавливать в любой точке отопительного контура.

Однако существуют ограничения их взаимного расположения с циркуляционным насосом:

  • не менее 2 диаметров розлива (трубы) перед насосом;
  • и не менее 8 диаметров после насоса.

Таким образом, ёмкость будет достаточно удалена от крыльчатки.

В противном случае завихрения жидкости, которые возникают от работы насоса, будут вызывать скачки давления на манометре и снизят ресурс функционирования мембраны. Расширительный бачок открытого типа устанавливается в самой верхней точке трубопровода. При этом желательно чтобы трубы имели небольшой уклон в сторону бачка.

Эффективное отопление частного дома, в том числе и с ГВС, можно реализовать при помощи как одноконтурного, так и двухконтурного газового котла.

Основная сложность выбора монтажной схемы состоит в сопоставлении стоимости дополнительного оборудования для обвязки и сложности выполнения работ.

Для небольших частных домов и квартир рекомендуется использовать упрощенную схему с двухконтурными настенными газовыми котлами.

Но она будет оправдана только в том случае если потребление горячей воды не слишком интенсивное. Если предстоит отапливать большие помещения или частный дом находится в северном регионе, то целесообразно применять одноконтурные газовые котлы и бойлеры косвенного нагрева.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


одноконтурная, с принудительной и естественной циркуляцией, схема

Одной из основных задач на этапе проектирования является правильное построение путей движения теплоносителя по системе. От того, насколько эффективной будет схема обвязки котла отопления, зависит не только количество термопотерь, но и безопасность оборудования.

Оглавление:

  1. Одноконтурная обвязка
  2. Аварийное подключение
  3. Котлы с принудительной и естественной циркуляцией
  4. Выбор способа соединения элементов

При использовании отопления и горячего водоснабжения может применяться большое число различных устройств: циркуляционные насосы, расширительные баки, радиаторы и прочее. В случае аварийного отключения электроэнергии они подвергаются опасности перегрева и выхода из строя со всеми вытекающими последствиями. Также грамотно выполненная схема обвязки котла позволит обойтись без дорогостоящих регулирующих и контролирующих агрегатов.

Классический тип

Самый распространенный вариант соединения составляющих цепи – одноконтурный. В центре ее – котел, осуществляющий подачу теплоносителя по кругу, в котором находятся радиаторы. Как видно, принцип работы классического способа обвязки очень прост и заключается в съеме лишнего тепла отопительными элементами. Чтобы такая схема действовала без сбоев, ее дополнительно комплектуют:

  • Циркуляционным насосом.
  • Распределительным клапаном (термоголовкой).
  • Расширительным баком.
  • Манометром.
  • Балансировочным краном.
  • Сливными, шаровыми кранами.
  • Проходным фильтром.
  • Обратными, воздушными, предохранительными и проходными клапанами.
  • Хомутами, муфтами, уголками, тройниками и различными крепежными элементами.

Все эти детали обеспечивают надежность и долговечность котельного оборудования. Обзор основных вариантов обвязки систем отопления показывает, что многие пользователи дополняют классическое устройство еще одним – малым контуром. По нему осуществляется циркуляция теплоносителя до момента его достаточного прогрева для перехода на большой круг с целью не допустить порчу котла резким перепадом температур.

Аварийный тип обвязки


Зависимость от электричества вынуждает владельцев систем с принудительной циркуляцией жидкости прибегать к аварийным схемам обогрева. Конечно, цена работы по обвязке отопительного котла при этом вырастет, но убережет от финансовых потерь в случае непредвиденных ситуаций.

Существует несколько вариантов аварийных подключений:

  • Питание от бесперебойника или генератора. Простое решение задачи, но ненадежное. Циркуляционный насос является устройством с высоким уровнем потребления электричества, его работа в течение длительного времени предполагает наличие бесперебойника с огромным объемом батареи или внешним аккумулятором. Для запуска электрогенератора понадобится личное присутствие.
  • Конвекционный контур. Конструкция выполняется так же, как производится классическая обвязка котла, но с малым кольцом отопления, которого будет достаточно для съема лишнего тепла на момент отсутствия принудительной циркуляции. Оборот жидкости должен осуществляться конвекционным способом.
  • Отдельное аварийное кольцо. Данная организация отопления является самой предпочтительной, поскольку в разных частях одновременно работают естественный и принудительный виды циркуляции. Одним из примеров схемы может служить обвязка котла отопления своими руками с использованием двух обогревающих контуров: теплого пола и радиаторов. В первом прокачка жидкости осуществляется насосом, а во втором – конвекцией.

Варианты подключения приборов с принудительной и естественной циркуляцией

На первый взгляд вопрос, какую схему для обвязки котла выбрать, имеет очевидный ответ, ведь конвекционный оборот теплоносителя в системе не требует наличия большинства дорогостоящего оборудования. Однако не все так однозначно.

1. Конвекционный тип отопления.

Для работы естественной циркуляции кроме водонагревателя, радиатора и труб необходим только расширительный бак, который часто включен в конструкцию котла, поэтому и он не требуется. Для подобного подключения отопления понадобится соблюсти несколько условий:

  • Расширительный бак находится в наивысшей точке, а котел – в низшей. Первый, как правило, помещают под крышей, а последний – в подвале. Такой перепад высот позволяет достичь наилучшей скорости циркуляции жидкости.
  • Если посмотреть, как организована полипропиленовая обвязка для систем с естественной циркуляцией на видео, можно заметить, что все магистрали должны иметь определенные диаметры, обеспечивающие наилучшую конвекцию. Обычно их размер составляет не менее 1,25 дюйма для труб общего контура и 0,75 – для связей с радиаторами.
  • Соединение батарей на одном этаже выполняется с наклоном минимум 0,5 %.

Недостатком являются повышенные расходы на отопление, поэтому ее, несмотря на дешевизну и надежность, нечасто используют в современных домах.

2. Принудительная система отопления.

Большей популярностью пользуются конфигурации с механической прокачкой. Если посмотреть видео обвязки для котла с принудительной циркуляцией, то можно заметить, что такое подключение требует наличия различной автоматики, коллекторов и запорной арматуры по типу расходомеров, вентилей, клапанов и прочего. С одной стороны, это лишние растраты, которых выйдет избежать, используя иную схему, с другой – конструкция позволяет воплотить в жизнь самые сложные инженерные решения.

В системах используют три вида подключений отопительных приборов:

  • Двухтрубная разводка. Вдоль радиаторов идут две трубы: подачи и обратки. Каждый элемент подсоединен в оба контура соответствующим выходом и входом. Недостатком схемы является большой расход комплектующих, преимуществом – одинаковая температура теплоносителя на всех устройствах.
  • Однотрубная. Часто при ограниченном бюджете самостоятельная обвязка полипропиленом осуществляется именно таким способом соединения труб, которые поочередно связывают батареи с котлом. В этом случае входной канал каждого следующего элемента подключается к обратке предыдущего. В результате последний агрегат в цепи оказывается самым холодным, а первый – горячим.
  • Коллекторная. Число контуров в ней ограничено возможностями коллектора, который имеет расходомеры, позволяющие отрегулировать объем теплоносителя, проходящего через конкретное кольцо отопления. Инструкция по обвязке напольных отопительных систем в коллекторной схеме предполагает помещение труб в пространство под полом или в стяжку, это связано с большим их количеством, ведь в некоторых конструкциях на каждый радиатор приходится отдельный контур.

Какой способ лучше?

Это зависит от условий, в которых планируется его использовать. Постоянное наличие электричества и длительность вероятного отключения влияет на выбор между естественной или принудительной циркуляцией. При возможности продолжительного его отсутствия подойдет только гравитационная схема обвязки, предусматривающая конвекционный тип перемещения теплоносителя. Однако есть несколько факторов, ограничивающих ее применение.

Естественная циркуляция не используется в таких случаях:

  • Наличие в системе отопления теплых полов, труднодоступных помещений и прочих условий, затрудняющих ток воды.
  • Необходимость поддерживать различные температурные режимы в разных комнатах.

Схема расположения трубопроводов для систем водяного отопления

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, обеспечивающей комфорт во всех комнатах дома.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами.Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусом из оребренных труб, используемые во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

После того, как вы выбрали бойлер и несколько излучателей тепла, вам понадобится система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности.В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре. Радиаторы в конце контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла.В этом устройстве температура воды постепенно понижается по мере того, как она перемещается от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе. В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые комнаты в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные комнаты в конце.

Основным преимуществом последовательных цепей является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя. Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона.Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отбирают воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода.Если ручной или автоматический регулирующий клапан установлен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не влияя на всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой, чего не предлагают последовательные схемы. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить слишком большой излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и фанкойлы можно комбинировать и комбинировать по желанию, при этом все они подключаются как отдельные ответвления от главной распределительной цепи.Каждый агрегат по-прежнему необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Наилучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по основному контуру в течение отопительного сезона. Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивающий воду примерно одинаковой температуры в каждую зону.Предпочтительный метод — использовать небольшой циркуляционный насос и обратный клапан на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный контур трубопровода для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одной или нескольким зонам требуется тепло.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Отказ циркуляционного насоса в системе с зонным клапаном предотвратит доставку тепла ко всей системе.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь в обратном направлении через контуры, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: в каждую зону поступает вода примерно одинаковой температуры.Это может позволить уменьшить размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей магистрали и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать тепловые излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированному потоку через ответвленные контуры.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температур между подающей и обратной линиями котла будет меньше, чем в системе последовательных трубопроводов. Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, тем самым предотвращая конденсацию дымовых газов.

Двухтрубные системы — лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплых полов можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать, используя клапаны для регулирования потока через любой данный излучатель тепла.

Схемы трубопроводов, которых следует избегать в гидравлических системах

Безумие, данное Эйнштейном, — это делать одно и то же снова и снова и ожидать разных результатов. Если это правда, то в Северной Америке есть несколько «безумных» проектировщиков гидравлических систем.Они постоянно цепляются за определенные конфигурации трубопроводов системы, даже несмотря на то, что существующие проекты, в которых используются эти конфигурации, создают проблемы.

Одна неправильная компоновка трубопроводов, которую я видел много раз, может быть описана как «преобразование» первичного / вторичного трубопроводов и классической многозонной распределительной системы типа коллектор. Я видел это как установленное оборудование, так и в аккуратно подготовленных чертежах САПР, созданных профессиональными инженерами. Последнее изображение этой проблемной схемы трубопроводов недавно появилось в электронном письме, отправленном мне для ознакомления.

Рисунок 1

Ошибка трубопровода, о которой я говорю, представлена ​​ рис. 1 .

Эта схема трубопроводов не является ни первичной / вторичной, ни многозонной системой типа «коллектор». Это не определено среди проверенных конструкций гидравлических трубопроводов.

Я предполагаю, что эта неправильная компоновка трубопроводов постоянно проявляется в том, что проектировщик начинает думать о первичном / вторичном трубопроводе и, следовательно, думает, что ему нужен первичный контур. Источники тепла нагнетают тепло в этот контур, а контуры нагрузки отбирают тепло из него.


Связано: когда использовать конфигурацию трехтрубного буферного резервуара


Разработчик переходит к наброску контура и вставляет циркуляционный насос первичного контура. Теперь пора добавить несколько схем нагрузки. Именно здесь память дизайнера возвращается к аккуратно выровненным зональным циркуляционным насосам, выстроенным в линию на стене. Имея это в виду, разработчик соединяет сторону питания каждой схемы зоны с верхней частью цикла (думая, что это заголовок), а обратную сторону — с нижней частью цикла (снова рассматривая ее как заголовок).Тот факт, что «заголовки» соединены на концах, не имеет значения.

ЧТО НЕ ТАКОЕ?

Рисунок 2

Одну проблему с этой конструкцией можно представить, если учесть давления в первичном контуре, когда работает только циркулятор первичного контура. Существует перепад давления между верхней частью контура, где соединяется сторона питания контуров нагрузки, и нижней частью контура, где подсоединяется сторона возврата контуров нагрузки.Это проиллюстрировано на рис. 2 .

Если бы работал только первичный циркуляционный насос, перепад давления был бы самым высоким между точками A и B из-за потери напора на самом длинном пути контура. Оно уменьшится до некоторого минимального значения между точками C и D. Однако перепад давления в любой заданной цепи нагрузки в любой момент времени также будет зависеть от состояния включения / выключения циркуляционных насосов нагрузки и, следовательно, сильно варьируется. Тем не менее, возможно, что перепад давления между точками, где начинается и заканчивается цепь нагрузки, может составлять несколько фунтов на квадратный дюйм (psi).

Если давление в точке A выше, чем давление в точке B, вода «хочет» переместиться из точки A в точку B. И, если ничто не преграждает путь, вода потечет из точки A в точку B. Результатом будет теплопередача. в контур, в котором циркуляционный насос отключен и нет необходимости в нагреве. Назовите это миграцией тепла, призрачным потоком или как хотите. Этого не должно происходить, и клиенты имеют полное право пожаловаться, когда это произойдет.

Вполне возможно, что через все контуры зоны может проходить некоторый поток, когда только одна зона фактически требует тепла.Поток будет возникать в любой цепи нагрузки, где сопротивление прямого открытия любого обратного клапана (которое обычно составляет 0,3-0,5 фунта на квадратный дюйм) меньше, чем развиваемый перепад давления между сторонами подачи и возврата этого контура.

Скорость нежелательной миграции тепла зависит от разницы давлений между подачей и возвратом каждого контура зоны, а также от количества происходящего рециркуляционного смешения. Последний зависит от расхода в первичном контуре по сравнению с расходами в контурах нагрузки.Если поток ускоряется через первичный контур — потому что кто-то думает, что поток первичного контура должен быть, по крайней мере, равен сумме потоков контура нагрузки (что НЕ верно), тогда рециркуляционного смешения не будет. Однако, если расход в первичном контуре меньше суммы расходов контура активной нагрузки, обязательно где-то существует рециркуляция. Думайте как вода. Почему вода должна полностью возвращаться к тому месту, где котел (-ы) подключены к первичному контуру, если она может просто сделать более короткий обход и в конечном итоге вернуться на вход зонального циркуляционного насоса?

Если вы собираетесь построить настоящую первичную / вторичную систему, каждый контур нагрузки и каждый источник тепла должны подключаться к первичному контуру с помощью пары близко расположенных тройников.Эти тройники изолируют динамику давления каждого циркуляционного насоса от других циркуляционных насосов в системе. Это называется гидравлической сепарацией.

БОЛЬШЕ ПРОБЛЕМ

Система, показанная на Рисунке 1, точно представляет полученный мной рисунок. Помимо «измененной» схемы трубопроводов, есть несколько других деталей, которые должны вызывать беспокойство:

  1. В цепях нагрузки нет обратных клапанов для предотвращения обратного потока, когда одни нагрузки активны, а другие нет.
  2. В контурах нагрузки нет продувочных клапанов.
  3. На вертикальной трубе, идущей от котла, установлен обратный клапан. Запрещается устанавливать поворотные обратные клапаны на вертикальном трубопроводе. При некоторых условиях заслонка в обратном клапане может «зависнуть» в открытом положении, когда поток прекращается, и захлопнуться, когда развивается достаточный обратный поток. Это может создать сильный эффект гидравлического удара.
  4. Тройники, соединяющие котлы с «первичным контуром», должны располагаться как можно ближе друг к другу.Падение давления между более удаленными тройниками, соединяющими котел с «первичным контуром» на Рисунке 1, будет иметь тенденцию вызывать некоторый поток через неактивный котел. Это увеличивает потери тепла из рубашки котла и создает конвективные воздушные потоки, которые нагревают дымоход.

ПОТЕРЯ ПЕТЛИ

Рисунок 3

Правильно спроектированные первичные / вторичные системы работают. Тем не менее, на мой взгляд, есть лучшие варианты, которые обеспечивают преимущества первичного / вторичного трубопроводов, но с более простыми и менее дорогими конфигурациями трубопроводов (как показано на Рис. 3 ).

Эта система соединяет котлы с системой коллектора, ведущей к гидравлическому сепаратору. Цепи нагрузки подключаются к коротким / большим коллекторам, выходящим с правой стороны гидравлического сепаратора. Высокоэффективное отделение воздуха и грязи обеспечивается с помощью коалесцирующей среды внутри гидравлического сепаратора. Это устраняет необходимость в сепараторах воздуха и грязи в качестве отдельных компонентов.


По теме: Сделайте правильный выбор: Обзор новой сантехники и гидравлических клапанов


Благодаря тому, что коллекторы короткие и большие по размеру, падение давления вдоль коллектора очень низкое.Это в сочетании с очень низким перепадом давления в гидравлическом сепараторе обеспечивает хорошее гидравлическое разделение всех циркуляционных насосов в системе.

Я предлагаю размер коллекторов так, чтобы скорость потока внутри них не превышала двух футов в секунду при максимальной скорости потока.

Такая схема трубопроводов исключает «паразитный поток» и возможные проблемы с рециркуляцией, описанные ранее. Он также обеспечивает одинаковую температуру подачи для каждой цепи нагрузки.Это устраняет необходимость в циркуляционном насосе первичного контура и, что, возможно, наиболее важно, устраняет эксплуатационные расходы на циркуляционный насос первичного контура в течение всего срока службы системы. Экономия, связанная с последним, может легко превысить стоимость гидравлического сепаратора.

Поэтому, пожалуйста, не доказывайте повторно, что Эйнштейн был прав в отношении безумия. Если вы намереваетесь построить первичную / вторичную систему, убедитесь, что вы построили ее с близко расположенными тройниками и первичным циркуляционным насосом надлежащего размера.Рассмотрите возможность использования гидравлического сепаратора, чтобы получить преимущества первичной / вторичной системы с более простыми трубопроводами и более низкими эксплуатационными расходами в течение жизненного цикла.

Джон Зигенталер, физический факультет, окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Последняя книга Зигенталера, Отопление с использованием возобновляемых источников энергии , была выпущена недавно (см. www.Hydronicpros.com для получения дополнительной информации).

Понимание первично-вторичной перекачки

Опубликовано: 23 июня 2014 г. — Дэн Холохан

Категории: Горячая вода

Первичный-вторичный насос стал довольно популярным в настоящее время, особенно среди производителей котлов. Им нравится это, потому что он предлагает простой способ защитить их котлы от низкотемпературной возвратной воды и, как следствие, конденсации дымовых газов, вызываемой низкотемпературной водой.Это законное беспокойство, потому что все больше и больше из нас используют лучистое отопление, когда температура воды, возвращающейся из системы, может достигать 90 градусов. Это также проблема, когда вы добавляете современный бойлер к старой самотечной системе горячего водоснабжения. Нет ничего хуже, чем попасть в горячий котел с обратной холодной водой.

Первичный-вторичный насос позволяет использовать небольшие встроенные циркуляционные насосы — даже на крупных коммерческих работах — и это настоящий плюс. А в системе с несколькими котлами этот простой метод прокладки трубопровода позволяет снизить потери котла в режиме ожидания и сэкономить топливо.При правильной прокладке труб вода не будет течь через «выключенный» котел, когда его вторичный циркулятор останавливается. А когда вода перестает течь, потери в режиме ожидания практически исчезают.

В первичной-вторичной перекачке нет ничего сложного. Все сводится к тому, что происходит, когда вода протекает через тройник. Если вода попадает внутрь, она должна выйти. Это здравый смысл. Но то, как это получается, имеет большое значение в мире. В случае первичной вторичной обмотки вы должны установить тройники, ведущие ко вторичной цепи, на расстоянии не более 12 дюймов друг от друга.Когда первичный поток входит в первую из двух тройников, он «смотрит» вперед, а затем делает выбор. Он может идти прямо на 12 дюймов и проходить через эти два тройника, ведущих к ответвленной цепи, или может отклоняться через ответвление первого тройника и проходить через весь вторичный контур. Возникает вопрос, какой путь проще.

А теперь представьте себя водой в этой основной магистрали. Чтобы ты делал? Если бы циркуляционный насос вторичного контура был выключен, разве вы не выбрали бы прямой поток через эти 12 дюймов прямой трубы? Я знаю, что хотел бы.Это путь наименьшего сопротивления. Вот почему так важно максимальное расстояние в 12 дюймов. Если вы разместите тройники слишком далеко друг от друга, первичная вода начнет воспринимать вторичный контур как путь с меньшим сопротивлением и начнет течь по нему.

Это довольно просто, если сразу приступить к делу. Когда вторичный циркуляционный насос выключен, вода не будет течь через вторичный контур, потому что 12-дюймовый «зазор» между тройниками в первичной магистрали — это путь наименьшего сопротивления. И неважно, насколько велики или малы первичный и вторичный циркуляторы.Они работают независимо, потому что гидравлически отключены. Вы выбираете каждый циркуляционный насос в соответствии с потребностями расхода и перепада давления только в контуре, который он обслуживает. Вот почему вы обычно получаете много маленьких встроенных циркуляционных насосов вместо одного или двух больших насосов, установленных на основании.

Компрессионный бак относится к основной магистрали, как и воздухоотделитель и заправочный клапан. Убедитесь, что вы устанавливаете первичный циркуляционный насос так, чтобы он откачивался от компрессионного бака. Таким образом, вы можете воспользоваться преимуществом полного перепада давления первичного циркуляционного насоса.Это значительно упрощает удаление воздуха из системы, который попадает в трубопровод. Да, и если вы поместите полнопроходные шаровые краны в общий трубопровод между первичным и вторичным контурами, вы также сможете намного быстрее вывести воздух из системы.

Во вторичных циркуляционных насосах используется общий трубопровод между первичным и вторичным контурами в качестве «бака сжатия». Всегда подключайте вторичные циркуляционные насосы так, чтобы они откачивались от первичного контура в сторону излучения.

На большинстве работ вы соедините вторичные контуры в коллекторе от двух тройников первичного к вторичному. Подключите коллектор так же, как если бы вы подключали его к котлу. Если одна или несколько ваших вторичных зон будут обслуживать зону лучистого тепла, используйте двух-, трех- или четырехходовой клапан, чтобы смешать воду, возвращающуюся из вашей зоны, с горячей водой из первичного контура. Подключите вторичный циркуляционный насос к стороне излучения двух-, трех- или четырехходового клапана.Используйте клапаны регулирования потока, чтобы остановить самотечную циркуляцию из первичного во вторичный контуры. Я не всегда проповедовал это, но на основании своего опыта я понял, что наличие этих клапанов управления потоком окупается. И в зависимости от конфигурации трубопроводов они могут понадобиться как на подающей, так и на обратной стороне вторичных контуров, чтобы остановить гравитационную циркуляцию.

Мы называем систему, которую я описывал, «однотрубная перекачка первично-вторичного контура». Первичный циркуляционный насос перемещает котловую воду по первичному контуру.Когда поток более холодной воды возвращается из вторичного контура, горячая первичная вода, которая перепрыгнула через «зазор» между двумя тройниками, смешивается с возвратной водой. Более горячая вода мгновенно повышает температуру возвратной воды и защищает котел от конденсации дымовых газов и теплового удара.

Если каждая зона в однотрубной системе первичного и вторичного контура должна вызывать одновременно, хотя это маловероятно, температура первичного контура упадет из-за полного расчетного падения температуры.В больших коммерческих системах это может снизить температуру подаваемой воды во вторичные контуры в конце вашего первичного контура.

Чтобы обойти эту потенциальную проблему, вы можете вместо этого использовать двухтрубную перекачку первично-вторично. В этой системе первичный контур прокладывается как двухтрубная система с прямым или обратным возвратом. Это дает вам возможность поддерживать одинаковую температуру воды во всех вторичных контурах. Вы подключаете первичный ко вторичному контуру через «туннель» кроссовера, который опускается ниже уровня первичной питающей и возвратной сети.Падение в трубе облегчает избавление от воздуха.

Балансировка является более сложной задачей в двухтрубной системе первичный-вторичный. Вы должны внимательно изучить потребности в скорости потока для каждого контура и «туннеля» и убедиться, что вы доставляете правильный поток во вторичные контуры. Этот тип системы обычно требует тщательного проектирования, так что не торопитесь. Если вы застряли, перенесите свои вопросы на Стену. Там очень яркие люди!

Узнайте больше в книге Дэна Холохана. Первичная-вторичная откачка — это просто!

Переменный первичный ИЛИ первичный-вторичный трубопровод

Точно так же, как мы обсуждаем спорт, музыку или политику, инженеры уже давно придерживаются твердого мнения о схемах трубопроводов для систем водяного отопления.Что лучше: Primary-Secondary или Variable Primary? У каждого из них есть свои преимущества, но большинство производителей котлов склоняются к первичному-вторичному. Разве не было бы неплохо иметь другой выбор?

Что такое регулируемая первичная система трубопроводов?

В системах с переменным первичным трубопроводом имеется один набор системных насосов, обычно подключенных параллельно, которые распределяют воду по отопительному оборудованию и оконечным устройствам. Тепло, вырабатываемое котлами, направляется непосредственно на оконечные устройства.Вариативное первичное расположение трубопроводов может привести к более низким начальным затратам из-за установки меньшего количества насосов, меньшего количества трубопроводов, меньшего количества электроэнергии и т. Д. Вариативные первичные системы обычно считаются более энергоэффективными. Это основано исключительно на концепции, согласно которой меньшее количество насосов потребляет меньше энергии. Для любой конкретной установки эти предположения могут быть верными, а могут и нет, но они принимаются при выборе между регулируемым первичным и первично-вторичным расположением трубопроводов.

Что такое система первичного и вторичного трубопроводов?

Схема первичного и вторичного трубопроводов включает два комплекта насосов, системные насосы и насосы котла.Системные насосы распределяют воду по оконечным устройствам, а насосы котла циркулируют воду по контуру, обслуживающему только отопительное оборудование. Две системы трубопроводов разделены так называемым «мостом нулевого давления», который гидравлически отделяет котел от системы. Традиционно расположение труб первичного и вторичного контуров означало полный поток в контуре котла и переменный поток в системном контуре. Производители предпочитают первичный-вторичный, потому что он обеспечивает надлежащий поток через котел.Хотя некоторые производители хвастались возможностями «нулевого потока» для своих котлов, инженеры знают, что отсутствие потока означает отсутствие теплопередачи; Напрашивается вопрос: «Почему горит котел?» Инженеры начали уклоняться от первичного и вторичного из-за чрезмерной перекачиваемой энергии; но так ли это на самом деле?

С развитием бортовых систем управления котлом, таких как NURO ® , появилась дополнительная опция: Переменная первичная — вторичная . NURO ® может изменять скорость вашего котлового насоса, оснащенного VFD или ЕС-двигателем. По мере изменения скорости сжигания котла соответственно регулируются скорость насоса и расход. Это лучшее из обоих миров; скорость потока, обеспечиваемая через котел, и экономия энергии, связанная с переменным потоком. Кто-то может возразить… «А как насчет стоимости установки?» Да, с компоновкой трубопровода с переменной первичной и вторичной переменной связано немного больше трубопроводов, однако стоимость установки не намного больше.Для регулируемых первичных систем требуется двухходовой регулирующий клапан на каждом котле, чтобы запретить прохождение потока через необожженный котел. Циркуляционный насос котла с ЕС-двигателем немного дороже регулирующего клапана.

В PK мы сосредоточены на разработке средств управления, чтобы максимально использовать потенциал наших высокоэффективных котлов. Вам больше не остается только два выбора. Переменная первичная-регулируемая вторичная обвязка трубопроводов упрощается с помощью нашего встроенного контроллера NURO ® .

Все о гидравлических системах с несколькими котлами

Хотя компания Climatic Control в настоящее время фактически не занимается проектированием гидравлических систем; мы действительно имеем дело с системами управления и людьми, которые их обслуживают и проектируют. Знание хороших принципов проектирования гидравлических систем может очень пригодиться при ремонте или модернизации гидравлической системы. Вы можете разумно говорить о системе, что позволит вам решить проблему или проблемы.

Давайте рассмотрим типичную водяную систему с несколькими котлами, первичную / вторичную систему, которая используется во многих коммерческих зданиях малого и среднего размера, таких как больницы, церкви, дома престарелых, офисные здания и даже большие жилые дома.Эти системы состоят из трех основных частей:

  1. Котлы; теплогенераторы
  2. Первичный контур; система теплопередачи
  3. Радиаторы; распределители тепла

Котлы

Котлы рассчитаны на наихудшие условия. Если расчеты теплопотерь верны, котел будет работать непрерывно в расчетных дневных условиях. Условия «дня проектирования», вероятно, будут достигнуты только два, может быть, три дня в году.Если котел будет работать непрерывно больше, чем «расчетные дни», он будет очень неэффективным. Нет смысла иметь один большой котел на максимальной мощности в более теплые, чем расчетные дни.

Чтобы решить эту проблему, доступны газовые котлы с регулируемой мощностью горения, даже небольшие бытовые котлы мощностью всего 45 000 БТЕ / час. Они очень дороги, и в случае выхода котла из строя и необходимости ремонта тепла не будет, пока котел не будет отремонтирован. Это может стать катастрофической ситуацией, если ремонт займет «слишком много времени».«Здание может« замерзнуть », что приведет к поломке водопровода, потере дохода и т. Д.

Распределяя нагрузку между двумя или тремя котлами, подключенными к первичной / вторичной системе, мы встроили функцию ожидания и по-прежнему генерируют ровно столько тепла, сколько необходимо для соответствия теплопотери в здании в любой данный момент. Шансы, что все котлы потребуют ремонта в один и тот же день, крайне мала. Достигнут комфорт, экономия и душевное спокойствие.

Распределяя нагрузку, мы понимаем, что не каждый день является самым холодным днем ​​в году.В «средний» зимний день, наверное, один котел может обогреть здание. Скорее всего, он проработает дольше, чем один большой котел. Распределяя нагрузку, мы понимаем, что не каждый день является самым холодным днем ​​в году. В «средний» зимний день, наверное, один котел может обогреть здание. Скорее всего, он будет работать дольше, чем один большой котел, что повысит общую эффективность работы и тем самым снизит расход топлива. По мере того, как становится холоднее, включается второй котел, но только в очень холодные дни.Кроме того, за счет обвязки котлов в первичной / вторичной системе вода не будет течь через «выключенный» котел, что снизит потери тепла через дымовую трубу и рубашку бойлера внекотельного котла. Это как если бы отключенный котел был отключен от остальной системы, хотя это не так.

Небольшие коммерческие здания, в которых можно использовать эти системы, имеются в большом количестве: церкви, школы, магазины и т. Д., Даже большие жилые дома, извлекут выгоду из этих систем.

Нагрузку можно разделить для использования более двух котлов.Однако в зданиях, где расчетная нагрузка составляет 1 000 000 БТЕ / час или меньше, экономическая отдача от использования трех или более котлов настолько мала, что не оправдывает дополнительных затрат на установку. (Три котла более миллиона БТЕ могут окупить дополнительные расходы, но редко — четыре котла. Следует провести тщательные расчеты, чтобы рассчитать окупаемость систем из четырех или более котлов. Поскольку в этом Info-Tec мы имеем дело со зданиями в В диапазоне от 400 000 до 1 000 000 БТЕ / час мы сконцентрируемся на двух котельных системах, наиболее экономичных в установке и эксплуатации.)

Системы первичного / вторичного контура с несколькими котлами сравнительно небольшие по размеру. Их можно легко установить в зданиях при реконструкции или в новом строительстве. Их легко перекачивать. Обычно два (а то и три) котла умещаются в том же месте, которое занимал старый чугунный или стальной трубчатый котел. Затраты на рабочую силу будут снижены при обращении с меньшими по весу котлами. Небольшие котлы проходят через большинство дверей, что делает их идеальными для работ по модернизации.

Котлы в первичной / вторичной системе являются «теплогенераторами.«Они нагнетают тепло в систему первичного потока, но сами котлы находятся во вторичном контуре. Следовательно, нужно только подобрать размер циркуляционного насоса и трубопроводов котла, чтобы удовлетворить только потребности каждого котла. При использовании первичной / вторичной системы циркуляционный насос обычно представляет собой встроенный в линию насос, а трубопровод котла будет намного меньше, чем это необходимо для одного большого котла.

Рисунок 1 — это практическая диаграмма для типичного котла. 25 ° F основаны на использовании 25 ° F в качестве падения температуры в системе, или, другими словами, 25 ° F — это повышение температуры в бойлере.Всегда лучше проверять спецификации фактического производителя котла, но для наглядности рисунок 1 является типичным.

Рисунок 1.

На рисунке 2 показана основная первичная / вторичная система.

Примечание: Всегда держите линии подачи и возврата котла на расстоянии около шести дюймов в местах их соединения с первичным контуром. Не более чем в футе друг от друга! (См. Info-Tec № 36). При таком трубопроводе вода не будет течь через выключенный котел, если его насос не работает.

Примечание: Всегда производите откачку в котел его вторичным насосом, в стороне от общего первичного трубопровода .

Рисунок 2.

Независимо от того, сколько котлов используется, используйте только одно соединение с первичным контуром для бака сжатия. Если система достаточно велика для нескольких резервуаров сжатия, соедините резервуары вместе, но по-прежнему соединяйте их только в одной точке в первичном контуре.

Компрессионный бак — это «точка отсутствия изменения давления» в замкнутой гидравлической системе. Это единственное место, на которое не может повлиять перепад давления циркуляционного насоса. Если вы откачиваете из компрессионного бака, насос будет добавлять свой перепад давления к давлению заполнения системы. Если вы качаете в сторону бака, насос снимает перепад давления с давлением наполнения. Воздух всегда находится в системе воды, и если насос понижает давление в системе, воздух выходит из раствора и образует пузырьки (представьте себе бутылку газировки, когда вы открываете крышку, падение давления высвобождает растворенный углекислый газ).

Примечание: Во избежание проблем с воздухом — всегда откачивайте компрессионный бак вдали!

Это еще одна причина, по которой циркуляционные насосы вторичного котла всегда должны располагаться подальше от первичного контура. Вторичные насосы используют первичный контур в качестве компрессионного бака. Кроме того, всегда подавайте питательную воду в точку, в которой компрессионный бак подключается к системе. Это единственное место в системе, где давление не может измениться из-за циркуляционных насосов.Таким образом, подающий клапан будет получать точные данные о том, что происходит в системе.

Первичный контур

Теперь давайте посмотрим на этот «первичный контур». Первичный контур — это система транспортировки тепла. Он переносит тепло от котлов к радиаторам.

Когда зональные циркуляторы забирают тепло из первичного контура, котлы включаются и возвращают тепло в первичный контур. Таким образом, первичный контур действует как продолжение котлов.

Циркуляционный насос первичного контура работает непрерывно в течение отопительного сезона.Циркуляционный насос должен быть рассчитан только на расход и потери напора для этого контура. Обычно в итоге вы получаете стандартный встроенный насос. Обычно сопротивление потоку в первичном контуре очень мало, поскольку в контуре нет бойлеров или радиаторов.

В коммерческих однокотловых системах с одним насосом вам почти всегда нужен один большой насос, установленный на основании. Эти типы насосов дороги в покупке и установке. Они должны быть установлены на тяжелых бетонных основаниях, залиты раствором и занимать ценную площадь пола.В первичных / вторичных системах вы работаете с небольшими недорогими линейными циркуляционными насосами.

Для определения размера циркуляционного насоса первичного контура можно использовать «практическое правило». Это: «Один галлон в минуту первичного потока доставит в систему 12 500 БТЕ / час». (Это основано на падении температуры на 25 ° F.)

Давайте начнем пример с здания с расчетной тепловой нагрузкой 500 000 БТЕ / час. Мы разделим нагрузку, используя два котла мощностью 250 000 БТЕ / час.

Чтобы получить расход для первичного циркуляционного насоса, разделите 12500 БТЕ / час на общую нагрузку 500000 БТЕ / час:

Для получения медных труб подходящего размера для расхода 40 галлонов в минуту; Рисунок 3 Можно использовать .Рисунок 3 основан на принятых в отрасли значениях расхода для указанных размеров.

Рисунок 3.

Теперь нам нужно знать потери напора. Еще одно практическое правило:

.

«На каждые 100 футов трубопровода первичного контура допускайте шесть футов напора насоса».

В нашем примере, допустим, длина нашего первичного контура составляет 300 футов. Основываясь на расходах в , рис. 3 , мы находим, что нам понадобится циркуляционный насос, который может перекачивать 40 галлонов в минуту при 18-футовом напоре.

Когда вы знаете расход и потерю напора, несложно выбрать насос из каталогов производителя.

Радиаторы

Радиаторы и их вторичная обвязка становятся последней частью нашей системы. Посмотрите еще раз на , рис. 2 . Обратите внимание на два близко установленных тройника (примерно в шести дюймах друг от друга) и циркуляционный насос, выходящий из первичного контура. Размер вторичного радиационного трубопровода должен соответствовать расходу, необходимому для каждой зоны.

Для определения размеров зон излучения у нас есть еще одно практическое правило.

Рисунок 4 основан на той же температуре 25 ° F, которую мы использовали в нашем примере.Если размер зоны был рассчитан на использование плинтуса для подачи 15000 БТЕ / ч в зону, вы выбираете медную трубку диаметром 1/2 дюйма (5/8 OD), тройник от первичного контура, сохраняя тройники на расстоянии примерно шести дюймов друг от друга, и устанавливаете вторичный циркуляционный насос откачивает от тройника. Когда зональный термостат требует тепла, циркуляционный насос включается. Зональные циркуляторы почти всегда будут маленькими, такими как B&G SLC, так как этот насос видит только расход и ДП через вторичный контур.

Рисунок 4.

На рис. 5 показано, как обращаться с зоной нагрева излучающей панели, смешанной с зонами плинтуса, которые требуют воды более низкой температуры, чем зоны плинтуса. На стороне первичного контура циркуляционного насоса установлен трехходовой клапан, обеспечивающий стабильность потока через излучающую панель. Трехходовой клапан должен быть только ручным клапаном, настроенным для поддержания желаемой температуры воды в радиационном контуре. Это самый простой и наименее затратный способ справиться с этим циклом. (После правильной регулировки рекомендуется снять ручку трехходового клапана, чтобы предотвратить изменение регулировки неуполномоченным персоналом.) И снова циркулятор включается и выключается в ответ на сигнал комнатного термостата.

Рисунок 5.

Система первичного и вторичного контура с несколькими котлами очень проста:

Котлы нагнетают тепло в первичный контур. Это тепло циркулирует в контуре и отводится по мере необходимости в зоны, где находятся люди.

Используемые циркуляционные насосы малой зоны такие же недорогие, как и зональные клапаны, а использование первичной / вторичной системы также приводит к относительно небольшому и недорогому встроенному первичному насосу.

Для проектирования системы не нужно нанимать дорогого инженера-гидроника. «Эмпирические правила» работают хорошо. В целом, эти системы менее дороги в проектировании, установке и эксплуатации, чем система с одним большим котлом с зонными клапанами. Эти системы обеспечивают комфорт клиентов и душевное спокойствие, которое достигается при использовании нескольких котлов. Пример лучше всего проиллюстрирует, как все это сочетается. Наш пример даже будет включать в себя систему управления, разработанную компанией Climatic Control.

В нашем примере здание представляет собой коммерческое здание с девятью радиаторами плинтуса и зонами.Расчет теплопотерь:

Три зоны по 18 000 БТЕ / час каждая = 54 000 БТЕ / час

Четыре зоны по 48000 БТЕ / час каждая = 92000 БТЕ / час

Одна зона на 70000 БТЕ / час каждая = 70000 БТЕ / час

Одна зона при 80000 БТЕ / час = 80000 БТЕ / час

Общая нагрузка = 396 000 БТЕ / час

Выбор котла:

Общая нагрузка будет разделена между двумя котлами, каждый мощностью 200 000 БТЕ / час.25 ° F следует использовать для расчета DT системы. Из каталога производителей котлов мы находим, что входной котел 250 000 БТЕ / час рассчитан на выходную мощность 200 000 БТЕ / час, требует 16 галлонов в минуту и ​​оснащен циркуляционным насосом SLC B&G. Линии подачи и возврата от котлов к тому месту, где они входят в первичный контур, могут быть медными трубами 1-1 / 4 дюйма или 1-1 / 2 дюйма, это прямая проблема. Если эти линии короткие (а они должны быть) 1-1 / 4 дюйма, это нормально. Если по какой-то причине трубопровод от первичного контура к котлам начинает приближаться к общей длине 80 футов или более, 1-1 / Следует использовать 2-дюймовую трубу.(Длины подачи и возврата складываются вместе, чтобы получить общую длину.)

Теперь займемся первичным контуром:

Используя рисунок 3, мы находим, что первичный контур представляет собой 2-дюймовую медную трубу. Допустим, размер нашего первичного контура составляет 360 футов. Используя наше практическое правило, что на каждые 100 футов первичного контура мы допускаем 6 футов напора насоса, мы находим нам понадобится насос, который может перекачивать 32 галлона в минуту при напоре 22 фута (6 x 3,6 = 21,6 округляется до 22). Глядя на каталог B&G, мы обнаруживаем, что строки 60-13 будут соответствовать нашим потребностям. .PD37 тоже подойдет, но стоит дороже.

Размер трубопровода для 9 зон указан в соответствии с , рис. 4 .

• Три зоны 18 000 БТЕ — медная труба 1/2 «

• Четыре зоны по 48 000 БТЕ — медная труба 3/4 дюйма

• Одна зона на 70 000 БТЕ и одна зона на 80 000 БТЕ — медная труба 1 дюйм

(Примечание. Те из вас, кто знаком с потерями на трение и скоростью потока через плинтус 3/4 дюйма в жилых помещениях, заметят, что для больших зон потребуется плинтус с трубой 1-1 / 4 дюйма.Но мы не имеем дело с размерами плинтусов в этой Info-Tec.)

«Гидроника» нашей гидравлической системы завершена. Но гидроника — это только половина системы. Другая половина — это система управления.

Для максимального комфорта и экономии система управления должна использовать все функции системы и при этом быть доступной. Компания Climatic Control является экспертом в проектировании и поставке этих систем управления.

Как вы увидите, в базовую систему управления можно добавить улучшения.

Котлы, используемые в этих системах, обычно продаются как «комплектные котлы». Это; они поставляются в комплекте с ограничителями, циркуляционным насосом, газовой рампой и т. д. Достаточно только подать питание на котел и замкнуть контакт, чтобы котел заработал. Одна вещь, на которую следует обратить внимание на этих моноблочных котлах, — это то, как циркуляционный насос устроен для работы. Некоторые производители подключают циркуляционный насос к работе постоянно. Переподключите эти котлы, чтобы циркуляционный насос работал только при срабатывании котла.Может потребоваться реле.

В каждой зоне есть термостат, который просто включает и выключает циркуляционный насос зоны. Так как прокладывать низковольтную проводку вместо проводов сетевого напряжения намного проще и дешевле, потребуется реле насоса. Это реле может иметь множество различных конфигураций, но Honeywell RA89A — это популярное реле для насосов, которое включает в себя все необходимые функции. Он имеет встроенный трансформатор для нашей низковольтной цепи, поставляется в корпусе NEMA 1 и одобрен UL.10,2 А при номинальном контакте 120 В переменного тока более чем достаточно для работы с небольшими зональными циркуляционными насосами. Установленная стоимость невысока. Всегда учитывайте «установленную» стоимость, а не только стоимость изделия. См. рисунок 6 .

Рисунок 6.

Нам необходимо, чтобы горячая вода всегда была доступна в первичном контуре, поэтому, когда зона требует тепла, реакция будет незамедлительной. Не должно быть запаздывания для доведения подаваемой воды до температуры. Но — необязательно постоянно поддерживать температуру подаваемой воды на расчетной температуре.Помните, что расчетная температура воды необходима только в несколько самых холодных дней. Было бы «топливом» поддерживать воду, скажем, на 180 ° F всю зиму.

Контроллер сброса A350R — это решение. Он предназначен для повышения или понижения температуры подаваемой воды в зависимости от температуры наружного воздуха. Благодаря множеству функций регулировки A350R, температуру подаваемой воды можно согласовать с характеристиками теплопотерь здания. Дополнительные сценические модули могут быть подключены к A350R, как и силовой модуль.

В нашем примере, построенном с использованием A350RN-1, S350AA-1 и Y350R-1, у нас будет очень недорогая, но вполне адекватная эффективная система управления. Полный перечень контрольных материалов будет:

  • Девять: зонные термостаты низкого напряжения
  • Девять: Реле насоса RA89A
  • One: Контроллер сброса A350RN-1
  • One: Сценический модуль S350AA-1
  • One: модуль питания Y350R-1
  • Один: WEL11A-601R Скважина

A350R включает в себя датчик приточной воды и наружный датчик.Датчик наружного воздуха поставляется с наружным кожухом, даже гайками для проводов и соединителем для кабелепровода! Нужно только добавить колодец для датчика приточной воды.

Рисунок 7 — это электрическая схема котлов с собственным источником питания.

Рисунок 7.

Расширения системы

Как уже говорилось, эта система управления будет работать, эффективна и, безусловно, имеет низкую стоимость, но, добавив некоторые улучшения, систему можно сделать более эффективной и еще более простой в установке.Чаще всего эти варианты очень полезны.

Первым дополнением к нашей базовой системе должно быть опережение / запаздывание. В настоящее время первый котел всегда будет первым котлом, который подключится к теплу. У первого котла, вероятно, будет на 80-90 процентов больше времени работы, чем у второго котла.

Такой неравномерный износ приводит к увеличению объема технического обслуживания и сокращению срока службы котла. Надстройка опережения / запаздывания выровняет время включения котла, точно так же, как вращение шин на вашем автомобиле, что приведет к увеличению срока службы и, как следствие, снижению затрат.Выравнивание продолжительности работы котла сэкономит деньги.

Еще одно полезное дополнение — цифровой дисплей температуры D350. Его можно использовать как инструмент для настройки A350R во время установки. Когда дисплей D350 подключен к левой стороне A350R, он будет постоянно отображать температуру наружного датчика. При нажатии кнопки на передней панели D350 отображается температура датчика приточной воды. D350, подключенный к левой стороне A350R, является наиболее часто используемым местом.(D350 можно подключить к правой стороне A350R. Затем он будет постоянно отображать температуру датчика подачи, а нажатие кнопки будет отображать заданное значение подачи.)

Мы добавили в наш список материалов D350AA-1, Diversified Duplexer ARA-24-ACA и базу PF083A-E для ARA.

Компания

Climatic Control может изготовить панель по индивидуальному заказу. Все элементы управления будут установлены, подключены, протестированы и размещены в одном красивом и удобном корпусе. Установщику нужно только смонтировать корпус и подвести к нему несколько проводов, чтобы завершить установку.Хотя стоимость этой панели будет больше, чем стоимость отдельных частей, стоимость установки подрядчиком будет меньше, чем если бы он монтировал и проводил систему в полевых условиях. Компания Climatic Control даже включает компьютерные электрические схемы!

Дополнительные элементы, такие как контрольные лампы, показывающие, какие котлы «включены», добавляют приятные детали, которые оценят клиенты, и могут быть полезны при устранении неисправностей, если что-то выйдет из строя в будущем.

На рис. 8 показана законченная схема Climatic Control Company именно для такой панели.

Рисунок 8.

Добавление еще одного каскадного модуля и преобразование дуплексера в триплексор позволит управлять системой с тремя котлами.

Во многих из этих систем будет установлен резервный первичный насос, например, в больницах, домах престарелых, школах, везде, где критически важно поддерживать тепло постоянно. Резервный насос должен автоматически включиться в случае отказа основного насоса.

Эту функцию можно легко включить в нашу панель.Во-первых, помните, что насос первичного контура работает все время в течение отопительного сезона. Следовательно, нет необходимости в автоматическом опережение / запаздывание. Это оставляет два способа настроить резервный насос в том, что касается элементов управления.

Один из способов — автоматическое включение резервного насоса (насос 2) при выходе из строя ведущего насоса (насос 1), но насос 1 всегда будет ведущим насосом. Это проиллюстрировано на рис. 9 .

Рисунок 9.

Мы будем называть это «резервный насос, автоматическое включение, без смены провода».”

Устройства, необходимые для построения схемы этого типа, показаны на рис. 9 .

Объяснение того, как работает схема, поможет нам понять ее. Выключатель дает возможность вручную включать насос 1 на отопительный сезон и выключать на лето. Когда переключатель включен, ток течет через замкнутые контакты 1R3 и 2R3, запитывая насос 1. В то же время срабатывает одноминутная задержка. Эта задержка позволяет насосу 1 раз создать давление, перемещая контакты регулятора перепада давления P74FA-5, чтобы переключить R на B.После минутной задержки (время задержки регулируется, чтобы соответствовать времени отклика любой системы) реле R1 срабатывает, замыкая контакт 1R1. Больше ничего не происходит.

В случае отказа насоса 1 P74FA-5 определит потерю перепада давления и переключит R на B, активируя реле R2. Контакты 1R2 замыкаются, запитывая R3. Контакты 1R3 и 2R3 переключатся, запитывая насос 2 и размыкая цепи для насоса 1. Контакт 3R3 также замыкается, замыкая цепь на R3, чтобы поддерживать его под напряжением.Насос 2 восстанавливает давление, и контакты R-B на P74 снова разрываются.

Реле R2 обесточено, размыкающие контакты 1R2, но R3 остается «заблокированным» через свой контакт 3R3, удерживая цепи насоса 2 замкнутыми и насоса 2 включенным. Пока переключатель включения / выключения остается замкнутым, насос 2 будет работать. Насос 1 теперь можно отремонтировать или заменить. Схема будет сброшена только при размыкании переключателя включения / выключения и, конечно же, при полной потере мощности. Обратите внимание, что при включении насос 1 всегда будет ведущим насосом.Насос 2 будет работать только тогда, когда насос 1 не сможет поддерживать необходимый перепад давления.

Схема может быть улучшена за очень небольшую дополнительную плату, чтобы иметь возможность выбирать, какой насос будет основным насосом.

На рис. 10 показано добавление трехпозиционного переключателя вместо переключателя включения / выключения. Остальные схемы такие же, как на рисунке 9, как и последовательность работы, за исключением того, что теперь ведущий насос можно выбрать вручную. Этот ручной выбор ведущего насоса может выполняться один раз в сезон, один раз в месяц, в зависимости от решения оператора.Таким образом можно уравнять время работы каждого насоса, что продлит срок службы насосов.

Рисунок 10.

Световые индикаторы могут быть легко добавлены, чтобы показать, включен ли насос 1 / насос 2 или оба вместе.

Системы отопления с двухконтурным котлом. Одноконтурная проводка двухэтажного дома. Однотрубная система

После постройки нового частного дома или коттеджа настает черед заняться отоплением. В отличие от многоквартирного жилого дома, подключенного к нему централизованно, в этом случае это становится проблемой для самих хозяев.Неотъемлемые компоненты системы обогрева циркулирующий теплоноситель и энергоресурсы, циркулирующие в замкнутом контуре для его подогрева.

Конструктивный состав и основные достоинства

Система отопления может быть открытой, закрытой и даже трехтрубной, но оптимальным можно считать двухконтурное отопление. Двухконтурная система отопления позволяет обеспечить дом как от одного источника тепла и тепла, так и горячей воды.

Для нормальной работы в систему отопления должны входить:

    котел
  1. ;
  2. Расширительный бачок
  3. ;
  4. отопительных приборов;
  5. трубы и запорная арматура;
  6. элементов управления и автоматики;
  7. Циркуляционный насос
  8. .

С помощью насоса охлаждающая жидкость может быть быстро подана к аккумуляторным батареям, что увеличивает эффективность всей инженерной сети.

Преимущества перед другими схемами

Обрыв цепи самый простой из существующих. Вода в нем перемещается под действием силы земного притяжения без помощи насоса. Он не позволяет эффективно отапливать помещения, расположенные выше первого этажа.

Компоненты одноконтурной системы.

Водоснабжение

Горячая вода для хозяйственных нужд забирается непосредственно из системы отопления, что требует постоянного пополнения расширительного бака из водопровода. Это приводит к засорению труб минеральными и солевыми отложениями.

Поскольку двухконтурная система подает горячую воду отдельно, необходимость в подзарядке исключена. В контуре отопления постоянно циркулирует постоянный объем воды без опасности загрязнения.

Одноконтурная схема

Одноконтурная система отопления закрытая и также имеет циркуляционный насос.Он более совершенный и экономичный, чем открытый гравитационный. Однако главный его недостаток — отсутствие горячего водоснабжения, которое необходимо проводить отдельно.

Ею чаще всего оборудуют жилые многоэтажные домики, так как для централизованного кормления она кажется наиболее удобной и экономичной. Но в нем нет тупиков, и в случае локального повреждения необходимо останавливать всю систему. Двойной контур этих недостатков лишен и легче ремонтируется, поэтому для частного дома его обычно выбирают.

Схема в трех тубах

Трехтрубная система предназначена для обеспечения безопасности в случае аварии. Это довольно сложно и требует 1,5-кратной длины трубопроводов. Стоимость его намного выше, поэтому установка экономически оправдана только в регионах с экстремально низкими температурами.

Особенности конструкции

Теплоносителем в подавляющем большинстве случаев является горячая вода, которая движется по замкнутому контуру от котла к батареям и обратно.К каждой из них подключаются по две трубы, в одну из которых подается горячая вода, а другая, остывшая, возвращается в котел. Благодаря этому нагрев каждой батареи можно регулировать индивидуально.


Двухконтурная система на базе котла.

По второму контуру теплая вода подается на смесители для хозяйственных нужд частного дома. Всего к котлу отопления подводится 4 трубы: подача и обратка от отопительных приборов, подача от водопровода и подающая арматура с горячей водой.

Сорта

Двухконтурная система отопления подразделяется по направлению движения воды на прямую и тупиковую. В первом случае вода циркулирует по кругу от котла к батареям и обратно в заданном направлении. Во втором по разным ответвлениям трубопровода он достигает конечной точки, где остывает, после чего возвращается в котел.

С помощью специального насоса можно изменять скорость циркуляции воды.может быть в зависимости от источника потребляемой энергии газовой или электрической.

Монтаж и способы установки

Прежде всего, необходимо определиться с выбором источника энергии. Самая распространенная энергия для частного дома — это электричество и природный газ, которые предусматривают различные особенности монтажа и эксплуатации отопительного оборудования.


Обвязка двухконтурного котла.

Если первое не требует много места и особых мер безопасности, то для второго нужно специальное помещение, в котором должна быть обеспечена естественная вентиляция и подключен дымоход.По правилам безопасности только там можно установить газовый котел. Система отопления, схема которой имеет два контура, может располагаться как вертикально, так и горизонтально.

Выбор способа подключения

Присоединение трубопроводов может быть верхним или нижним. Первый метод позволяет воде циркулировать внутри батареи естественным образом, сверху вниз. Расширительный бак ставится в самой высокой точке разводки отопления. Вторая схема дает возможность провести трубы по потолку подвала для батарей первого этажа или внутри потолка для второго.

Выбор и размещение радиаторов

Также выбирайте тип радиаторов, от которого часто зависит способ их установки. Если они алюминиевые, стальные или биметаллические, их можно повесить на стену с помощью специальных кронштейнов. Чугунные радиаторы надежнее устанавливать на специальные напольные светильники.

Батарейки обычно располагаются в центре оконных проемов частного дома, под подоконниками. Расстояние радиаторов отопления от пола, подоконника и стены не должно быть меньше 5 см.Трубопроводы могут быть стальными, пластиковыми или пластиковыми. Насос устанавливается одновременно с прокладкой труб. Все контрольно-измерительные приборы устанавливаются в верхней части трубопровода.

Отопление частного дома двухконтурным котлом — довольно распространенное решение. Этот вид оборудования позволяет отапливать все помещения в доме, а также нагреть воду для различных хозяйственных нужд. С помощью двухконтурного котла можно обеспечить в доме высокий уровень комфорта и при этом обойтись без покупки дополнительного оборудования.Однако нужно знать особенности и недостатки этой техники, чтобы смонтировать наиболее эффективную и надежную систему.

Почему выбирают двухконтурный котел

Отопление двухэтажного дома двухконтурным котлом может стать достаточно выгодным вариантом, если правильно подобрать оборудование по мощности и другим техническим параметрам. От одноконтурного котла этот вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на нагрев.Двухконтурный котел имеет несколько важных преимуществ:

Двухконтурный котел — возможность оборудовать в своем доме автономное надежное отопление и одновременно обеспечить всю семью необходимым уровнем удобств. При этом обойдется дешевле, чем покупать все необходимое оборудование индивидуально и профессионально. Это сделает покупку не только надежной, но и выгодной.

Основные недостатки двухконтурных котлов

Необходимо учесть, что такой котел работает поочередно, и в приоритете у него горячее водоснабжение.Что это значит? Как только кран открывает горячую воду в ванной или на кухне, двухконтурный котел перестает обогревать дом и начинает нагревать воду для водоснабжения жильцов. При закрытии крана система переходит в реверсивный режим.

Если в доме проживает большая семья, которая будет постоянно пользоваться горячей водой, такая система будет просто неэффективна для отопления. Либо горячего водоснабжения хватит на всех, либо в доме будет все время холодно, потому что система не может одновременно выполнять две функции.То же касается и домов большой площади: если котел какое-то время не работает на отопление, температура быстро упадет, что доставит немалые неудобства.

Их можно избежать, установив однокотловой и отдельный котел: любой член семьи может пользоваться горячей водой в любое время, и дом продолжит отапливаться в соответствии с заданными настройками. Конечно, такое решение потребует больших вложений и строгого соблюдения техники безопасности при установке, так как система будет сложнее.

Важно! Существенно повысить КПД котла и снизить теплопотери поможет правильная теплоизоляция. Утепленный дом не будет терять тепловую энергию через оконные и дверные щели, стены и потолок. В утепленном доме с каждым годом будет расходоваться меньше топлива, поэтому эти вложения достаточно быстро окупятся.

Любой домовладелец на этапе проектирования должен обозначить, как будет установлено отопление и где будет установлено оборудование и дымоход. Схема отопления частного дома двухконтурным котлом может иметь разные варианты, это зависит и от размеров дома, и от этажности, и от размеров самих помещений.

Самая простая схема расположения котла и радиаторов отопления — «Ленинградская»: так называемая однотрубная схема с одним контуром. Подходит для небольших построек, площадь которых не превышает 100 квадратных метров. метров, и в котором нет второго этажа. Так как в небольшом доме обычно всего 2-3 человека, воды будет сравнительно мало, и постоянному отоплению это не помешает.

При установке используется следующая схема: в каждом помещении устанавливается алюминиевый радиатор отопления, его площадь зависит от размеров помещения.Радиаторы врезаются в основной контур, не открывая его, соединяются нижним или диагональным способом. Перед котлом устанавливается расширительный бак, позволяющий компенсировать температурное расширение воды.

Сразу после котла устраивается так называемый разгонный коллектор: труба сначала резко поднимается вверх, а затем постепенно спускается вниз. Такая система обеспечит естественную циркуляцию теплоносителя, даже если в доме нет электричества.Если с этим проблем нет, в систему устанавливается циркуляционный насос, который обеспечит постоянную циркуляцию.

Как обустроить двухконтурный котел в двухэтажном доме

О двухконтурных котлах для отопления частного дома отзывы можно читать разные, но большинство владельцев подтверждают, что эту технику можно выбрать не только для одноэтажного дома. Мощные современные модели обеспечат достаточное отопление в просторных двухэтажных коттеджах, если правильно рассчитать расположение труб и другого оборудования.Схема отопления двухэтажного дома двухконтурным котлом устроена так:

Повысить эффективность системы поможет установка стальных или чугунных радиаторов вместо современных алюминиевых аналогов. Массивные чугунные батареи медленно нагреваются и так же медленно отдают тепло, поэтому долго остывать не могут.

Это компенсирует временное прекращение нагрева теплоносителя при использовании горячей воды в хозяйственных целях. Это свойство системы называется тепловой инерцией, и ее важно максимизировать, чтобы в доме поддерживалось постоянное равномерное отопление.

Можно ли отапливать два дома одним котлом

Отопление двух домов одним котлом — возможный вариант, который, по сути, представляет собой модифицированную двухконтурную систему. Чаще всего по такой схеме отапливаются два здания на одной территории, например баня и дом. Установка одного котла на два объекта имеет несколько важных принципов:

Иногда двухконтурный котел называют «котлом для бедных», хотя это не всегда так. Это связано с тем, что изначально такое устройство предназначалось для застройки небольшой площади, а для двухэтажного большого коттеджа с большой площадью помещения лучше выбирать одноконтурный котел и бойлер.

Это позволит жильцам дома не испытывать неудобств от отсутствия горячей воды, и при этом не придется экономить на отоплении дома. Для небольшого дома, наоборот, именно двухконтурный котел станет наиболее выгодным, простым и надежным решением. Он позволит использовать горячую воду в любой момент, и дом не успеет остыть.

Важно не экономить на выборе оборудования: качественный надежный котел стоит дороже, но он сломается не очень скоро.Ваш дом не останется без тепла, а все затраты на покупку и установку окупятся за долгую стабильную работу.

Монтаж двухконтурного оборудования лучше всего проводить под руководством специалиста, чтобы избежать ошибок в конструкции системы и любых неисправностей. Подключением газовой сети может заниматься только специалист: непрофессиональная работа с газом может привести к утечкам с ужасными последствиями.

Необходимо включить JavaScript или обновить плеер!

Основа современной системы отопления

Система отопления в частных домах существенно отличается от схем городских квартир.И дело не только в том, что теплоноситель подается от разных приборов или оборудования. Схема обвязки котла и разводка трубопроводов могут быть разнообразными. И в каждом случае нужно учитывать индивидуальные запросы. В настоящее время для системы отопления используется два контура — одноконтурный и двухконтурный. Посмотрим на первых и определим, почему они считают схему простой и легкой в ​​сборке.

Сразу оговорюсь, что работает по принципу, определяющему его название.Теплоноситель в нем движется от котла по трубам к радиаторам, которые устанавливаются в последовательном порядке. Пройдя все инструменты, теплоноситель возвращается в котел. Все просто и понятно. Но это экономично с точки зрения количества используемых труб.

Однако в этой схеме есть один минус — последние в цепочке радиаторы получают наименьшее количество тепловой энергии, так как теплоноситель доходит до них уже охлажденным. Однако из этой позиции есть выход — надстроить на дополнительные радиаторы дополнительные секции, тем самым увеличив их теплоотдачу.Есть несколько других способов уравновесить тепло во всех комнатах. Например, установить на аккумуляторные батареи запорную арматуру, с помощью которой можно будет регулировать подачу теплоносителя к первым нагревателям. Уменьшив расход в них, можно увеличить тепловую энергию горячей воды в последних радиаторах.

Однотрубная система — горизонтальная и вертикальная

В малоэтажном частном строительстве эти две системы используются очень часто. Но если для одноэтажных коттеджей подходит горизонтальная планировка, то только для вертикальных двухэтажных домов.Важно понять принцип работы системы и определить, какую из них лучше выбрать.

Например, горизонтальный трубопровод потребует соблюдения определенных правил при его установке. В частности, определенный сорт позвоночника. Необходимо аккуратно выставить радиаторы отопления в одной плоскости, чтобы не получились перепады высот верхних точек. Поэтому эта схема не очень проста. Конечно, вы справитесь сами, но даже профессионалы отмечают сложность процесса редактирования.А установка циркуляционного насоса решает сразу все проблемы.


Схема «Ленинград»

Например, вам не нужно наращивать дополнительные секции на батареях. Создаваемое внутри системы небольшое давление теплоносителя обеспечит его равномерное распределение по всем отопительным приборам. И это большой плюс. Не обязательно строго соблюдать пропорции и параметры трубопроводов и расположение утеплителей. Насос это компенсирует.Но и с ним тоже есть проблемы, потому что этот агрегат работает от сети электрического тока. Небольшой сбой в подаче электричества — и все плюсы сразу становятся недостатками. Поэтому даже при установке циркуляционного насоса мастера стараются соблюдать все монтажные требования системы.

Одноконтурная электропроводка двухэтажного дома

Одноконтурная двухэтажная конструкция отличается тем, что в ее конструкции присутствует вертикальный стояк, распределяющий поток теплоносителя по этажам.

Чтобы упростить регулирование этого потока, делаются две вещи:

  1. Стояк врезан в магистраль до первого радиатора на первом этаже.
  2. Здесь установлена ​​запорная арматура, с помощью которой можно не только при необходимости отключить первый этаж, но и отрегулировать подачу теплоносителя. Например, уменьшив зазор, можно увеличить поступление тепла на второй этаж.


Схема радиаторного отопления двухэтажного дома

Это неплохо, но есть и минусы:

  • Во-первых, такое отопление требует использования труб большого диаметра.
  • Во-вторых, подъемный ход должен выполняться с наклоном.
  • В-третьих, тип трубопроводов не отличается эстетически, и скрыть их иногда невозможно. Однако все это компенсируется тем, что система может нормально работать с теплоносителем с естественной циркуляцией, то есть без использования электричества.

Но если в него установить циркуляционный насос, то его работа будет в разы эффективнее. Кстати, в этом случае нет необходимости использовать на обратном трубопроводе трубу большого диаметра.Насос отлично охладит теплоноситель в небольших трубопроводах. Но помните, что его работа может создавать определенные проблемы.

Преимущества и недостатки однотрубной системы

Подведем итоги всему, что было сказано выше, и определим плюсы и минусы описанной схемы. К его достоинствам можно отнести:


Вариант простого подключения

  • Низкая стоимость монтажа за счет простоты монтажных работ и меньшего количества необходимых материалов.
  • Эстетичный внешний вид, ведь в комнатах всего одна труба, проложенная на полу или утопленная в полу.

Недостатки системы:

  • Чтобы получить равномерное распределение тепловой энергии по всем радиаторам, в последних необходимо установить дополнительные секции, а это увеличивает стоимость системы в целом.
  • Использование металлических труб приводит к затруднениям при демонтаже радиаторов отопления.
  • Для эффективной работы контура необходимо повышенное давление теплоносителя.А создать его можно, только установив в трубопровод циркуляционный насос.

Монтаж однотрубной системы

Последовательность монтажа одноконтурной системы отопления учитывает параметры каждого узла в отдельности. Начать процесс нужно с подвала, а не обязательно. Оптимальный вариант — сделать в полу паз, дно и стены залить бетонным раствором и отшлифовать всю керамическую плитку. Эстетично, гигиенично и надежно.


Подключение к радиатору

Второй этап — строительство дымохода, который соединяется с котлом гофрированной трубой. Важно точно соблюдать диаметр выхлопной трубы и гофры. Затем разводятся трубы, то есть подключается магистральный трубопровод, на который устанавливается расширительный бак.

Внимание! Место, где будет стоять расширительный бачок, должно быть самым высоким в системе. Оптимальная высота 3 метра.

Далее определяется расположение аккумуляторов. Обычно это места под окнами. Устройства выставлены в одной горизонтальной плоскости и закреплены на специальных кронштейнах. Можно использовать металлические конструкции. После этого радиаторы подключаются к трубопроводу трубами. И не забудьте установить запорный вентиль, а именно запорный вентиль и кран Маевского для спуска воздуха, который обязательно начнет скапливаться в радиаторах.

Кстати, крепить трубы к котлу и радиаторам нужно с помощью переходников с резьбой.Здесь важно следить за тем, чтобы ветви дополнительных стволов не были изогнутыми. Этот момент может повлиять на эффективность обогрева в целом.

Теперь можно подключить бойлер к водопроводу и установить дренажную трубу. Кстати, сегодня все больше мастеров рекомендуют ставить фильтры, которые очистят воду от механических примесей — это вода, поступающая в систему отопления из водопровода.

Особенности функционирования


Котельная в доме

В одноконтурной системе частного дома пробуют трубы разного диаметра.Это позволяет избежать нарушения циркуляции охлаждающей жидкости. Если по каким-то причинам используются трубы одинакового диаметра, учтите, что гидродинамическое давление в батареях будет выше, чем в обратной линии. Это обязательно скажется на ухудшении нагрева в целом.

Что делать в этом случае? Единственный выход — установка двух кранов, один из которых байпасный, а другой — к подающей трубе от водопровода.

Температуру радиаторов можно контролировать и регулировать, установив регулирующий клапан на каждом устройстве.Лучше, чтобы запорная арматура этого типа была трехходовой. Обычно заменяет всего два простых крана.

Заключение по теме

Как видите, система отопления в частном доме по одноконтурной схеме Подключение батарей имеет массу нюансов. Если все это известно заранее, то проблем с установкой никогда не возникнет. Однако, как правило, мы стараемся сэкономить, что иногда приводит к потере качества. И нельзя этого делать ни в коем случае.

Итак, есть два пути:

  1. Дать возможность делать все специалистам, переложив груз ответственности на их плечи.
  2. Смонтируйте все самостоятельно. Но в этом случае вам придется многому научиться у тех же профессионалов.

Сравнение двухтрубных и четырехтрубных систем отопления, вентиляции и кондиционирования воздуха с водяными тепловыми насосами

Во многих системах отопления, вентиляции и кондиционирования воздуха используются гидравлические трубопроводы как средство обогрева и охлаждения помещений. Отдельные фанкойлы обслуживают каждую зону, в то время как центральный чиллер и котел принимают на себя общие нагрузки HVAC по мере необходимости. Возможны две основные конфигурации системы: один и тот же гидравлический трубопровод может использоваться для обеих функций, или отдельные гидравлические трубопроводы могут использоваться для нагрева и охлаждения.

  • Двухтрубная система: Когда для отопления и охлаждения используются общие гидравлические трубопроводы, каждый фанкойл имеет только одну подающую трубу и одну обратную трубу.
  • Четырехтрубная система: Если отопление и охлаждение имеют отдельные гидравлические трубопроводы, фанкойлы имеют две подающие и две возвратные трубы.

Как и в большинстве инженерных решений, каждая конфигурация системы имеет свои достоинства и недостатки. В этой статье будет представлен обзор двухтрубных и четырехтрубных систем и будет сравниваться их с более современной альтернативой: тепловыми насосами с водяным источником.


Наши инженеры MEP могут найти лучшую конфигурацию HVAC для вашего здания.


Двухтрубные системы отопления, вентиляции и кондиционирования воздуха

В двухтрубной системе используется половина гидравлических трубопроводов, необходимых для четырехтрубной системы, что приводит к более низким затратам и более короткому времени установки. Система также более компактна, что снижает требования к занимаемому пространству в механических помещениях. Техническое обслуживание двухтрубной системы также упрощается благодаря уменьшенному количеству трубопроводной арматуры и клапанов.

Основным ограничением двухтрубной системы отопления, вентиляции и кондиционирования воздуха является недостаточная эксплуатационная гибкость. Гидравлический трубопроводный контур, который проходит через здание, подключается либо к котлу, либо к чиллеру в зависимости от общих потребностей, и все участки здания должны работать в одном и том же режиме; обогрев одних участков и охлаждение других невозможен при такой конфигурации системы.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха — отличный выбор для тропического климата, где здания часто работают в течение всего года, не требуя отопления.В этих случаях бойлер обычно не используется, если он не требуется для горячей воды, но в этом случае это совершенно другая строительная система.

Четырехтрубная система отопления, вентиляции и кондиционирования воздуха

В этой конфигурации системы используется вдвое больше трубопроводов, чем в двухтрубной системе отопления, вентиляции и кондиционирования воздуха, поэтому она дороже и требует больше времени для установки. Кроме того, четырехтрубная система требует больше места для размещения двух контуров гидравлических трубопроводов, проходящих через здание. Увеличение количества приспособлений, клапанов и точек подключения также приводит к более требовательной системе с точки зрения обслуживания.

Однако четырехтрубные системы HVAC предлагают характеристики производительности, недоступные для двухтрубной системы. Например, фанкойлы могут обеспечивать одновременное охлаждение и осушение за счет одновременного использования теплообменников с охлажденной и горячей водой:

  • Змеевик с охлажденной водой используется с максимальной производительностью, чтобы удалить как можно больше влаги из воздуха, даже если воздух охлаждается ниже требуемой температуры.
  • Любое чрезмерное охлаждение затем компенсируется нагревательной спиралью, обеспечивая подачу воздуха приемлемой температуры и влажности.

Двухтрубная система не допускает такой гибкости, поскольку температура и влажность воздуха фиксируются при прохождении через фанкойл. Повышенное осушение требует большего охлаждения, а более высокая температура воздуха приводит к более высокой влажности.

Еще одно существенное преимущество четырехтрубной системы состоит в том, что разные участки здания могут охлаждаться или нагреваться одновременно. Это просто вопрос использования соответствующего гидравлического контура в фанкойлах, обслуживающих эти зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке охлаждение помещений в основном осуществляется с помощью электричества, а для отопления помещений обычно используется природный газ или мазут. Поскольку электричество в Нью-Йорке очень дорогое, одна тонна-час охлаждения обычно дороже, чем одна тонна-час отопления. По этой причине модернизация системы охлаждения, как правило, обеспечивает более высокую прибыль на каждый потраченный доллар, и компании по управлению недвижимостью могут в первую очередь сосредоточиться на них, чтобы максимизировать окупаемость инвестиций.

Конечно, из приведенного выше правила могут быть исключения. Если в здании есть современный высокоэффективный чиллер и старый котел, стоимость тонно-час отопления может быть выше. Энергетический аудит — лучший способ определить наиболее рентабельные обновления здания.

Водяные тепловые насосы: лучшие характеристики обеих систем

Если в системе используются тепловые насосы с водяным источником вместо фанкойлов, она может предложить преимущества четырехтрубной системы, полагаясь на один гидравлический трубопроводный контур.Водяные тепловые насосы могут работать как в режиме охлаждения, так и в режиме обогрева с общим водяным контуром.

  • Тепловые насосы отбирают тепло из зон, требующих охлаждения, и тепло отводится в водяной контур.
  • Отопление помещения возможно одновременно, и эта тепловая энергия может быть извлечена из того же водяного контура с помощью тепловых насосов в режиме отопления.

При такой конфигурации системы тепловые и охлаждающие нагрузки уравновешивают друг друга, что приводит к гораздо более высокой эффективности работы.Никогда не требуется, чтобы чиллер и котел работали одновременно: чиллер работает, когда нагрузка охлаждения выше, а котел работает, когда нагрузка тепла выше.

Чтобы еще больше снизить эксплуатационные расходы, можно использовать высокоэффективные котлы и чиллеры, но учтите, что эффективность указывается по-разному для каждого типа оборудования:

  • Газовые или мазутные котлы используют показатель годовой эффективности использования топлива (AFUE), который указывается в процентах. Например, газовый котел с AFUE 95% отдает 95% тепла сгорания воде, протекающей в гидравлических трубопроводах.
  • Чиллеры
  • используют коэффициент энергоэффективности (EER), чтобы сообщать о своей эффективности в стандартных условиях испытаний, и интегрированный коэффициент энергоэффективности (IEER), чтобы отражать свою эффективность после учета сезонных факторов и изменчивости нагрузки. EER и IEER — это не процентные значения, а скорее отношение мощности охлаждения в британских тепловых единицах в час к потребляемой электроэнергии в ваттах — аналогично значению расхода бензина автомобиля.

Самые эффективные котлы на рынке имеют AFUE выше 95%, в то время как самые эффективные чиллеры с водяным охлаждением имеют EER выше 20.Чиллеры с воздушным охлаждением менее эффективны, чем их аналоги с водяным охлаждением.

Также возможно использование геотермального теплового насоса для замены котла и чиллера. Эти агрегаты столь же эффективны, как чиллер с водяным охлаждением, и могут соответствовать эксплуатационным расходам газового котла в режиме отопления, даже если они работают с электричеством. Однако для работы грунтовых тепловых насосов требуются определенные условия грунтовых вод. Они могут быть отличным выбором в новых конструкциях, где не были установлены чиллер и бойлер, или когда чиллер и бойлер старые и неэффективные.Если существующие чиллер и бойлер уже эффективны, модернизация до теплового насоса с грунтовым питанием может оказаться нецелесообразной с финансовой точки зрения.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
