Открытая и закрытая системы отопления

ГлавнаяПокупателямПолезные статьиОтоплениеОткрытая и закрытая системы отопленияКотлыДымоходыНасосыОтоплениеБойлерыОстальное

Существуют различные способы переноса тепла, вырабатываемого котлом, в помещения, которые необходимо обогреть. Физически такой перенос выполняется с помощью различных сред, называемых теплоносителями. Они могут быть как газообразными, так и жидкими. Здесь мы предлагаем вам краткий обзор отопительных систем, разработанных для передачи тепла посредством жидких теплоносителей (к ним относятся всем известные вода и антифриз). Обе системы располагают ценными качествами и особенностями, которые обусловливают выбор одной из них в каждом конкретном случае.

Открытая система отопления

Самая первая открытая водяная система была изобретена французским инженером М.Боннеманом ещё в 1777 году. Конечно, за два с лишним века она претерпела множество изменений, но основной принцип её устройства и работы сохраняется по сей день. Открытые отопительные системы получили широкое распространение для снабжения теплом небольших частных жилых домов и общественных зданий.

Что касается многоквартирных домов, то в них этот способ поначалу применялся только для отопления отдельных квартир. Вода, используемая в качестве теплоносителя, подогревалась до желаемой температуры в теплообменнике, который устанавливали в кухонном очаге. Но уже в начале ХХ века появились доходные дома с общими котельными, расположенными в подвалах или в пристройках.

Что представляет собой открытая система отопления с естественной циркуляцией? Её устройство несложно, а принцип работы основан на известных всем со школьных лет законах термодинамики. Котел, установленный в нижней точке отопительной системы, нагревает воду. Тепловое расширение воды сопровождается уменьшением её плотности, поэтому, нагревшись, она поднимается вверх. При остывании наблюдается обратный процесс: плотность воды увеличивается и она опускается вниз, где попадает в котел и вновь подвергается нагреванию. В верхней точке такой системы (например, на чердаке) устанавливается открытый расширительный бак – в него отводятся излишки воды, образующиеся при её расширении.

Если зимой хозяева не проживают в доме и отопление не используется, то всю воду из системы необходимо слить, чтобы избежать её замерзания и разрывов трубопроводов.

Какие достоинства есть у этого способа отопления?

• простота конструкции и обслуживания, несложный монтаж;
• небольшая стоимость, поскольку отсутствуют технически сложные элементы;
• высокая надежность;
• независимость от дополнительных источников энергии, например, от электричества;
• при работе системы не возникает шум.

Наряду с достоинствами, у этого вида отопления имеются и недостатки:

• поскольку система открыта для доступа воздуха, происходит постоянное испарение воды. Поэтому приходится отслеживать её уровень в расширительном баке и добавлять воду по мере необходимости. А подпитка закрытой системы отопления потребуется только в тех случаях, когда имеется утечка жидкости из системы;
• невозможно использовать в качестве теплоносителя антифриз, так как он легко испаряется;
• воздух, проникающий в трубы, создает условия для коррозии металлических элементов. Кроме того, если при монтаже не был выдержан необходимый для естественного оттока воды наклон труб, то возможно образование воздушных пробок;
• для предотвращения потерь тепла расширительный бак должен быть снабжен качественной теплоизоляцией;
• коэффициент полезного действия у этого вида отопления невысок;
• способ подходит только для обогрева небольших зданий.

Закрытая система отопления

Бурное развитие многоэтажного строительства потребовало организации центрального отопления. При этом довольно скоро стало очевидным, что экономически целесообразно строить крупные котельные, способные обеспечить теплом целый район. Нередко такие котельные совмещают теплоснабжение промышленных предприятий, общественных зданий и жилых домов.

Понятно, что для реализации столь масштабной цели потребовалась иная, закрытая система отопления с принудительной циркуляцией, схема которой включала циркуляционные насосы. Они необходимы, чтобы создать достаточное давление для движения теплоносителя по трубам большой протяженности и его подачи на высоту многоэтажных зданий. В наши дни такие системы, благодаря своим преимуществам, получили очень широкое распространение и используются также для отопления частных домов и малоэтажных зданий.

Как устроена и как работает закрытая система отопления частного дома и зданий иного назначения?

В отличие от предыдущего варианта, она герметична. Расширительные баки, выпускаемые промышленностью для таких систем, разделены эластичной мембраной на два отсека. В один из них закачивается азот или воздух под определенным давлением, а через другой отсек проходит поток теплоносителя. При его расширении мембрана растягивается. Образуется выпуклость, направленная в сторону воздушного отсека, в результате чего в нем возрастает давление. При остывании теплоносителя происходит обратный процесс. Мембранный расширительный бак может быть установлен в любом месте системы, в том числе рядом с котлом.

Циркуляционный насос монтируется на выходе из системы труб и радиаторов, неподалеку от котла. Он включается автоматически в момент получения сигнала о возрастании давления (это происходит при повышении температуры).

Достоинства закрытых систем:

• поскольку они герметичны, то появляется возможность вместо воды использовать антифриз. Сливать этот теплоноситель из труб на зиму не требуется;
• воздух не поступает в систему, поэтому максимально снижена вероятность возникновения коррозии и воздушных пробок;
• систему можно применять для устройства «теплых полов»
• открытая и закрытая система отопления различаются диаметром применяемых в них трубопроводов. Для закрытых можно использовать трубы меньшего диаметра, чем для первого типа. Такие трубопроводы стоят дешевле, кроме того, их легче скрыть за декоративной отделкой стен. Необходимый диаметр трубы рассчитывается исходя из нормативов теплопередачи с учетом скорости потока теплоносителя и его расхода.

Конечно, у этого способа, при всех его неоспоримых преимуществах, имеются и недостатки:

комплект необходимого оборудования для такой системы обходится дороже, чем для первого типа;
циркуляционный насос работает на электрической энергии, поэтому на случай перебоев в её подаче придется купить источник бесперебойного питания с аккумулятором достаточной емкости. Другой вариант – установить в доме небольшой электрогенератор, работающий на дизельном или газовом топливе;
монтажные работы, как и в первом случае, не представляют чрезмерной сложности, но к герметичности соединений предъявляются повышенные требования, ведь система находится под давлением.

Промежуточные варианты и их возможности

Случается, что в доме уже есть отопительная система открытого типа, вполне пригодная к эксплуатации, но по каким-либо причинам возникает желание её изменить. Покупка и установка в систему мембранного бака позволяют в результате получить некий гибрид – в вашем доме появится закрытая система отопления с естественной циркуляцией.

Достоинством этой системы является её полная независимость от снабжения электроэнергией. Однако в ней сохраняются все перечисленные выше особенности (в том числе недостатки) водяного отопления с естественной циркуляцией. Тем не менее, для обогрева небольшого дома или дачи такой вариант вполне подходит.

Есть и другое интересное решение – открытая система отопления с принудительной циркуляцией, схема которой повторяет обычную, но дополнена циркуляционным насосом. За счет его работы удается повысить эффективность системы. При необходимости её можно переключать на работу без насоса, поэтому отсутствие электроэнергии не создаст хозяевам дома проблем с теплоснабжением.

Если вы затрудняетесь в выборе вида отопительной системы для своего дома, наши специалисты предоставят вам исчерпывающую информацию и помогут остановиться на наиболее выгодном варианте. Компания «Мой котел» предлагает монтаж любых отопительных систем «под ключ» с гарантией на выполненную нами работу.

.

типы, особенности эксплуатации, принцип работы

Система отопления частного дома – последовательность соединенных трубами элементов, по которым циркулирует теплоноситель. Температура обычно нестабильна, она то выше, то ниже. Вместе с температурой увеличивается/уменьшается объем теплоносителя, так как он, как и любая жидкость, при нагревании расширяется, увеличиваясь в объеме, а при остывании сжимается. Чтобы при нагревании не разорвало трубы или радиаторы,  устанавливают специальное устройство – расширительный бачок, в который вытесняется излишек теплоносителя при высокой температуре.

Из него же при понижении температуры он попадает обратно с систему. Таким образом поддерживается стабильное давление в контуре отопления (в определенных пределах). Бачок может быть открытого или зарытого типа, соответственно и система тогда называется открытой или закрытой.

Открытая и закрытая система отопления

Если  установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток –  не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация).

Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Преимущества и недостатки

Кроме того, что окисление в закрытой системе происходит медленнее,  у них есть еще несколько плюсов:

• не испаряется теплоноситель, нет его контакта с внешней средой, что позволяет использовать не только воду, но и специальные составы, повышающие эффективность отопления и улучшающие ее характеристики;
• более высокое давление и скорость циркуляции теплоносителя, потому — бесшумное движение его по трубам.

При правильной организации отопления разница между температурой обратки и подачи  невелика, что положительно влияет на длительность эксплуатации котла (исключение – конденсационные котлы, но там другой принцип работы).

Однотрубная схема открытого типа — расширительный бачок устанавливается в верхней точке

Недостатков немного:

• для эффективной работы требуется активное движение теплоносителя, что достигается или установкой насоса или созданием  естественной циркуляции с достаточными уклонами;
• при большом объеме системы требуется бак большого размера, место для которого отыскать непросто (его объем должен быть 10% от объема теплоносителя).

Контроль работоспособности закрытой системы

Основной показатель работоспособности – давление. Оно контролируется манометрами. Для индивидуальных систем отопления закрытого типа с принудительной циркуляцией рабочее давление составляет 1,5-2 Атм. Причем врезать манометры в ключевые точки желательно через трехходовые клапаны, которые дают возможность снять устройство для ремонта/замены, продуть или сбросить на ноль.

В этой системе мы видим расширительный бак (красный слева) и менометры

Если система большая и мощная, то точек контроля (манометров) много:

• с обоих сторон от котла;
• перед и после циркуляционного насоса;
• при использовании регуляторов отопления — до и после них;
• желательна установка до и после грязевиков и фильтров для контроля степени их засоренности.

По показаниям манометров в этих точках можно контролировать работоспособность всей системы.

Что делать, если в системе падает/возрастает давление

Если обнаружили снижение давления, первым делом нужно выключить насос. И делее действовать исходя и з показаний манометра:

• Если статическое давление тоже падает  – где-то  есть течь. Нужно осмотреть все элементы и устранить ее. Учтите, что причиной может быть даже очень маленькая дырка (меньше миллиметра), так что найти повреждение бывает сложно. При большой протяженности трубопровода можно локализовать участок утечки: поочередно отключать ветки. Как только падение прекратилось, участок определен – разгерметизация на том, который только что отключили.
• Если при отключенном насосе давление стабильно – вышел из строя насос, его нужно нести в ремонт или менять.

Рост давления наблюдается реже, но также бывает. Он вызван обычно повышением температуры в системе, а она поднимается из-за недостаточной циркуляции теплоносителя. А вот почему плохо циркулирует теплоноситель нужно разбираться.

• Сначала проверяем работоспособность насоса. Отключаем и смотрим. Если рост давления продолжается, дело не в насосе.  Если стабилизировалось  — виноват он.
• Прочищаем фильтры и грязевики.
• Если давление по-прежнему растет, может быть образовалась воздушная пробка – спускаем воздух в системе.
• Если и это не помогло, проверяем состояние запорных кранов – может случайно или намеренно кто-то его закрыл, перекрыв поток теплоносителя.
• Еще одна причина – из-за поломки или сбоя автоматики система под постоянной подпиткой.

По этому алгоритму вы сможете самостоятельно определить причину нештатного состояния системы отопления и устранить ее.

Как спустить воздух

Теперь немного о том, как спустить воздух в закрытой системе. Все зависит от типа разводки. Если разводка нижняя – на каждом радиаторе устанавливают краны «Маевского». Через них и спускают воздух в каждой батарее. Для этого с помощью специального ключа или отвертки поворачивают находящийся в центре замок. Если воздух есть, слышно шипение и воде если и идет, то не ровным потоком, а как газированная. Когда воздух выпущен, струйка течет ровно. Так обходят все радиаторы по кругу несколько раз. Так как при нижней разводке верхушки радиаторов – практически самые верхние точки всей системы, то весь воздух скапливается в них.

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

Если в системе сеть обходной контур (например над дверью), верхние точки  находятся выше уровня батарей и котла. Тогда в контуре ставят спускной клапан, через который и происходит автоматическое удаление воздуха.

При верхней разводке аналогичные спускные клапана ставят в верхних точках подачи. Они также работают в автоматическом режиме, не допуская закупорки потока. Во многих современных котлах такие же клапана стоят во встроенных группах безопасности. Если такого устройства нет, ставят насосы с деаэраторами. Даже если в котле будет стоять клапан, при проектировании системы, лучше предусмотреть их установку в самых высоких точках: затраты небольшие, а эксплуатация становится легче.

Подробнее о воздухоотводчиках (спускных клапанах) читайет тут.

Спускной клапан — автоматически отводит воздух

Как создать давление в закрытой системе отопления

Для быстрого движения теплоносителя по трубам  требуется создание определенного давления. Его величина определяется типом системы – для естественной циркуляции давление должно быть только немного выше атмосферного, и этого будет достаточно, а для принудительной циркуляции требуется как можно большая его величина, но не превышающая 2 Бар.

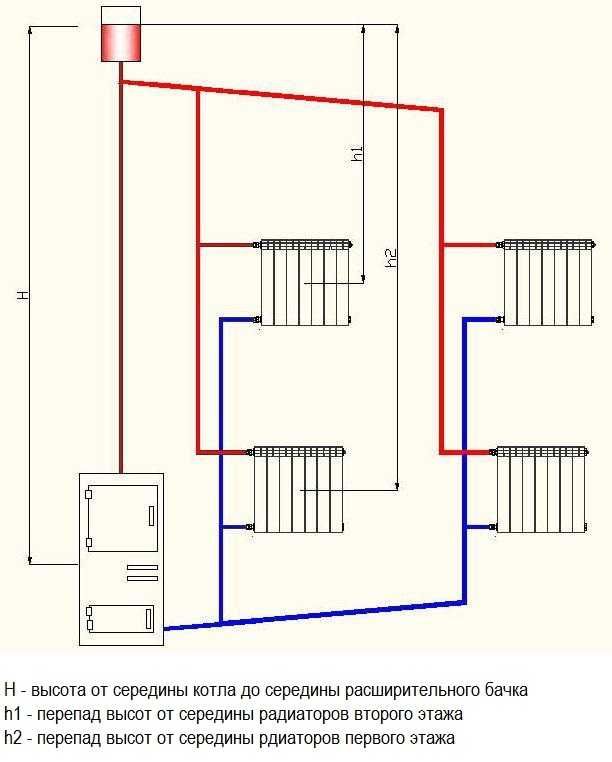

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура). Для нормальной работы нужен уклон

Для создания необходимого перепада давления в схемах с естественной циркуляцией (ЕЦ) необходимо соблюдать уклон – 1 см на 1 метр длины трубопровода. На подающей магистрали уклон идет от котла вниз. На обратке — наоборот, к котлу трубы понижаются с той же разницей высот. При использовании труб недостаточного диаметра такой величины может не хватить, тогда можно уклон увеличить до 5% (5см на метр трубы). Вообще, для нормальной гравитационной системы необходим тщательный подбор диаметров труб и уклона – только тогда она будет нормально работать.

Двухтрубная горизонтальная система с принудительной циркуляцией

Схема с ЕЦ требует обязательной установки группы безопасности, в которую входит манометр и подрывной клапан, настроенный на рабочее давление. При возрастании давления клапан сработает, предотвращая разрыв самого «слабого» из элементов. Такая ситуация может случиться при использовании котла без автоматического управления, в частности твердотопливного, который то сильно разогревается, то практически затухает. Выручает эта группа и при сбоях автоматики.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов  – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой —  большой плюс:

• позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
• повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
• меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем. Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико.

Итоги

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

«Плюсы и минусы «открытой» и закрытой» системы отопления?» – Яндекс.Кью

Добрый день!

Возможно с нами кто-то не согласится, но плюсов у открытой системы, пожалуй, нет.

Поэтому отразим минусы открытой системы отопления:

• размещение расширительного бака только в верхней точке для развоздушивания и необходимость его утепления, если помещение не отапливаемое;
• необходимость контролировать уровень и подливать испарившейся теплоноситель;
• коррозия металлических элементов системы отопления из-за кислорода;
• невозможность держать более высокое давление теплоносителя, например, для котлов оборудованных датчиком минимального давления теплоносителя.

Теперь попробуем осветить основные особенности и плюсы закрытой системы отопления — наиболее распространенной и современной на текущий момент.

• В этих системах теплоноситель не контактирует с окружающим воздухом. Из этого следует основной и огромный плюс — в данных системах (при исправных элементах воздухоудаления) коррозия металлических элементов сведена к минимуму по сравнению с открытыми. Коррозия не только разрушает элементы системы, но и может приводить к блокировке элементов системы (вентили, насосы) и всей системы шламом. Также шлам способствует разрушению труб и фитингов (подшламовая коррозия и т.д.).
• В закрытых системах отопления, в основном, применяются мембранные расширительные баки, которые компенсируют температурное расширение теплоносителя. Данные баки нет необходимости размещать в верхней точке системы и их можно размещать практически в любой месте, в основном в котельной в непосредственной близости к котлу. Это позволяет легко обслуживать баки и не волноваться о его защите от замерзания.
• За счет того, что теплоноситель не контактирует с воздухом помещения можно использовать различные химические растворы, например, с низкой температурой замерзания (антифризы).
• В закрытых системах отопления можно поддерживать давление превышающее статическую высоту здания.
• В закрытых системах отопления за счет более высокого давления можно нагревать теплоноситель свыше 100 градусов — с повышением давления растет и точка кипения. И температура теплоносителя может быть, например, 120 градусов и выше.
• Более высокое давление в системе отопления снижает кавитацию и тем самым защищает насосное оборудование от повреждения.

С уважением, ООО «Бош Термотехника».

Схема системы отопления. Теплообменник. Закрытая схема отопления и открытая схема отопления.

Виды и схемы подключения системы отопления.

Системы отопления подразделяются:

на закрытые системы отопления, когда теплоноситель используется только для отопления дома;

на открытые системы отопления, когда теплоноситель используется для отопления и горячего водоснабжения дома.

Как правило, в закрытых системах отоплениях отбор теплоносителя на какие-либо иные нужды запрещен.

Отопительная система может подключаться к тепловым сетям по зависимой или независимой схеме.

Зависимая схема системы отопления.

Зависимая схема системы отопления – система центрального отопления предназначена для работы на перегретой воде. С ТЭЦ или центральной котельной должна выходить вода, особенно в сильные морозы, с температурой до 130-1500С и давлением 6-10 Кгс/см2. Из-за повышенного давления вода не вскипает в трубах с образованием пара.

Если на улице температура наружного воздуха (-30-400С), температура воды на вводе в дом должна быть не менее (t=80-950С). Перегретая вода из магистральной внешней теплосети смешивается с обратной водой (t=70-750С) внутридомовой системы отопления и в результате вода необходимой температуры, подается в отопительные приборы. При таком подключении внутридомовые тепловые пункты, как правило, оснащаются смесительными установками (элеваторами).

Независимая схема системы отопления.

Независимая схема системы отопления (теплообменник)  – перегретая вода из котла подается в теплообменник.

Теплообменник.

Теплообменник (водонагреватель) — это устройство, в котором нагрев холодной воды до нужной температуры и предназначенной для отопления здания, происходит за счет перегретой воды котельной.

По сути, теплообменник использует принцип — «труба в трубе». Корпус теплообменника состоит из трубы большого диаметра, внутри которого находятся другая труба, но меньшего размера. Холодная вода протекает по внутренней трубе и нагревается за счет горячей воды в межтрубном пространстве. По сути, теплообменник представляет собой аппарат, в котором осуществляется передача теплоты от перегретой воды котельной, к холодной (нагреваемой) воде дома. Любая хозяйка использует принцип теплообменника, когда при приготовлении пищи применяет «паровую баню» помещая кастрюльку с застывшим медом в другую кастрюлю, в которой кипит вода. Постепенно нагреваясь от горячей воды, мед станет жидким и горячим.

Система отопления: открытая или закрытая?

Система отопление – отличная возможность, позволяющая провести горячую воду и отопление в частный дом. Выделяют два способа установки системы: закрытый и открытый. В данной статье мы разберем основные преимущества и особенности каждой системы.

Открытая система

Такая система является простой, но безопасной. Вода нагревается при помощи давления, без использования электроэнергии. Открытая система представляет собой котел, радиаторы, расширительный бак и различные трубы.

Преимущества открытой системы:

1. Подогрев воды естественным путем
2. Экономия электроэнергии
3. Отсутствие шума при работе системы
4. Длительный эксплуатационный период

Недостатки открытой системы:

1. Сложный монтаж. Установка занимает довольно много времени и сил
2. Открытый расширительный бак. Возможно замерзание воды или появление коррозии
3. Довольно длительный нагрев

Закрытая система

Закрытая система отопления подразумевает наличие циркуляционного насоса. Такая система обеспечивает быстрый и равномерный подогрев воды.

Преимущества закрытой системы:

1. Возможность выбора желаемой температуры
2. Отсутствие испарения воды
3. Довольно простой монтаж
4. Невысокая стоимость оборудования

Недостатки закрытой система:

Закрытая система имеет лишь один недостаток – это использование электроэнергии.

Монтаж

Установка систем отопления должна осуществляться только опытными мастерами, имеющими все необходимые разрешения и профессиональные навыки. Специалисты компании ТехГазМонтаж быстро и качественно выполнят все работы по установке, предоставив Вам гарантию на продолжительное время.

Заключение

Несмотря на затраты электроэнергии, закрытая система является более оптимальной по причине возможности самостоятельной регулировки воды и доступной стоимости оборудования.

Наши услуги

Закрытая система отопления — это просто

Открытая система отопления по сравнению с закрытой имеет целый ряд значительных недостатков. Существенный недостаток открытой системы в непосредственном контакте теплоносителя с атмосферой, в результате чего в нем присутствует воздух. Наличие воздуха в системе может вызвать металлическую коррозию элементов, а также способствовать «шумности» системы отопления. Чтобы избежать всех этих недостатков, смонтируйте в своем доме закрытую систему отопления.

Схема закрытой системы отопления

Схема закрытой системы отопления

Основные составляющие системы отопления

Недостатки закрытой системы отопления

Мембранный расширительный бак

Недостатком является наличие мембранного расширительного бака, который должен иметь большой объем. Подбирается бак с расчетом, что его объем должен быть равен 0,03 полного объема системы отопления. Заполнение бака происходит лишь на 0,3-0,6 полного объема, оставшийся объем остается для возможного увеличения объема теплоносителя. Также стоит учитывать, что чем больше система отопления, тем меньше заполнение расширительного бака. Мембранный расширительный бак в системе отопления служит для поддержания давления в определенных значениях.

Еще один недостаток в том, что циркуляция теплоносителя происходит принудительно, поэтому при выключении электричества работа данной системы не возможна.

Закрытая системы отопления фото

Как работает закрытая система отопления

Нагрев теплоносителя до необходимой температуры происходит в котле. После этого, за счет циркуляционного насоса, происходит циркуляция теплоносителя по системе. При нагреве теплоноситель расширяется и увеличивается в объеме, что приводит к росту давления в системе отопления.  Все излишки объема теплоносителя поступают в расширительный бак, чем и происходит регулирование давления.

Но не исключены варианты, что произойдет превышение диапазона давления и, чтобы избежать разрыва радиатора, устанавливается предохранительный клапан, через который в критической ситуации произойдет сброс теплоносителя. Обогрев помещения происходит через нагревательный прибор, через который происходит циркуляция теплоносителя. За счет фильтра удаляются взвеси и грязь из системы. Несмотря на то, что система закрытая, не исключена вероятность попадания воздуха в теплоноситель, также воздух может попасть в систему после промывки системы отопления.

С этой задачей очень хорошо справляется автоматический воздушный клапан. Также для обеспечения работы системы отопления необходимо предусмотреть подпитку сети из водопровода, а если давления водопровода будет не достаточно, то необходимо устанавливать подпиточный насос.

Если у Вас возникают вопросы по закрытой системе отопления, задавайте их в комментариях, с удовольствием отвечу.

Открытая или закрытая системы — Kuper

Система отопления открытого типа. От котла нагретая вода поднимается по стояку (подаче), вертикальной трубе диаметром не менеее 2-х дюймов, вверх за счёт энергии тепла (конвекции). Далее вода по уклону труб течёт к радиаторам, а от них по уклону к котлу. В котле вода нагревается и опять стремиться вверх по стояку. Такая система более проста и не зависит от электричества. Трубы в подобных системах имеют больший диаметр – стояк и обратка не менее 2 дюймов, иначе естественный ток воды будет затруднён. Преимущества открытой системы: простота и энергонезависимость, такая система работает без циркуляционного насоса, вода движется подчиняясь законам физики. В самой высокой точке такой системы устанавливается расширительный бак открытого типа (открытая сверху воронка). Объём расширительного бака составляет 5% от обьема воды в системе отопления. Открытая система чаще всего применяется для монтажа твердотопливных котлов.

Системы отопления закрытого типа. используют мембранный бак, что позволяет им во многом превосходить аналогичные системы открытого типа. Одним из главных преимуществ является то, что вам не нужно устанавливать бак в наивысшей точке системы, а можно его расположить даже рядом с котлом. Зачастую твердотопливный котел и мембранный бак вместе располагают в подвальных и технических помещениях. Теплоноситель, будь то вода или антифриз, ограждены от контакта с воздухом, что существенно замедляет окислительные процессы во всех сегментах системы отопления. Эта характерная черта систем отопления закрытого типа позволяет ощутимо продлить срок службы котлу и баку, и соединяющим трубам. Отопительные системы с мембранным баком способны создавать повышенное давление даже в самых верхних своих точках, что практически сводит на ноль вероятность возникновения воздушных пробок.

Система отопления открытого типа с насосом. Всё как в открытой системе: трубы большого диаметра (от 2дюймов), уложены с уклоном, в самой верхней точке системы расширительный бак (воронка) открытого типа. Но, на обратке (трубе по которой вода подводится к котлу) устанавливается циркуляционный насос. Для того, чтоб система работала без электричества насос ставится через байпас. Это обводной канал, разветвление трубы на две ветви. На одной стоит насос, а другая перекрывается краном или клапаном. Когда насос работает – кран закрыт, вода циркулирует через насос. Если электричества не стало, кран открывают, а проток через насос прикрывают и вода течёт самотёком.

Разница между системами лучистого отопления открытого и закрытого контура

Несколько десятилетий назад PEX заменил полибутилен (ПБ) в установках лучистого отопления открытого и закрытого типа, и ландшафт геотермальных систем отопления изменился навсегда. Этому развитию способствовали многие причины, но изменение было неизбежным.
Трубка PEX является гибкой, простой в установке и обладает всеми характеристиками, необходимыми для создания успешной системы лучистого отопления с открытым или закрытым контуром.То, что они менее жесткие, чем металлические трубы, дает им огромное преимущество. Он намного лучше, чем его конкуренты, справляется с колебаниями температуры в системах лучистого отопления. Он невосприимчив к коррозии и не требует дополнительных химикатов, поскольку установщики PEX могут запускать PEX в очень длительных условиях. Вместо методов цементации с использованием растворителя или термоплавления, стыки формируются с помощью различных методов механического сжатия. Он устойчив к замерзанию и разрушению, что является еще одним огромным преимуществом при работе с трубопроводами из полиэтиленгликоля, которые могут быть закопаны глубоко под землей или помещены в бетонные массы, называемые гипсобетоном или гипсокартоном.

Системы геотермального отопления могут быть выкопаны в траншеях, вырыты в глубоких руслах или пробурены. Например, в системах с открытым контуром для перекачки воды из водоносного горизонта обычно используется колодец, который проходит через теплообменник насоса, а затем сбрасывает воду в другой колодец или близлежащую реку. Теоретически он намного более эффективен, чем системы с замкнутым контуром, потому что он отводит тепло от постоянного потока воды из глубины земли. Однако в настоящее время во многих частях страны системы с открытым контуром запрещены из-за проблем с качеством воды.

Трубки

PEX одобрены для использования в системах водяного отопления (с открытым или закрытым контуром) во всех моделях сантехнических и механических норм в США. В системе с замкнутым контуром в качестве теплообменника используется непрерывный контур из трубок из полиэтиленгликоля. Трубка подсоединяется к тепловому насосу, и с подходящим раствором антифриза он циркулирует повсюду. В отличие от разомкнутой системы, которая потребляет воду из колодца, замкнутая система пересчитывает свой теплопередающий раствор в трубе; работа в закрытой системе управления.Приблизительно для эффективного теплообмена необходимо от двух до трех галлонов в минуту на тонну мощности.

В закрытой системе вероятность появления вредных бактерий намного меньше. На веб-сайтах федеральных Центров по контролю за заболеваниями (www.cdc.gov) говорится, что ежегодно от 8000 до 18000 человек заболевают болезнью легионеров, причем болезнь приводит к летальному исходу в 5–30 процентах случаев.

Системные компоненты в замкнутой системе дешевле, чем в разомкнутой системе, поскольку для нее требуются фитинги из бронзы или нержавеющей стали вместо чугуна.Системы с замкнутым контуром стали наиболее распространенными видами геотермального отопления. При правильной установке замкнутая система экономична и надежна.

Связанные документы:
Проектирование эффективной системы лучистого теплого пола
Описание системы лучистого отопления: нагреватели и циркуляторы
Описание системы лучистого отопления: инжекционное смешивание
Описание лучистого отопления: методы теплопередачи
Наружные деревянные печи с изоляцией из PEX
Использование геотермальной энергии тепловой насос для системы лучистого отопления пола
Зональные клапаны в системе лучистого отопления

Система отопления с открытой вентиляцией V-образная система отопления

В чем разница между герметичной и открытой вентилируемой системой отопления? Следует ли мне оставить бойлер с открытой вентиляцией?

Системы центрального отопления бывают «закрытыми» или «закрытыми». (Обратите внимание: не путать с вентилируемыми и невентилируемыми резервуарами для горячей воды, которые описаны в нашем Руководстве по водонагревателям.) Во многих домах в Великобритании все еще есть открытая вентилируемая система отопления, и в некоторых случаях они являются лучшим вариантом для вашего дома. . Если вы хотите сохранить свою открытую вентилируемую систему, вам придется использовать бойлер, работающий только на нагрев. Все остальные котлы должны работать в герметичной системе. Мы объясняем преимущества и недостатки каждой системы и даем указания, когда обстоятельства могут измениться.

Обзор руководства

Открытая вентиляция

Открытая вентилируемая система будет включать резервуар для подпитки и расширения (F&E) в самой высокой точке системы (обычно в пространстве под крышей). Они работают исключительно с тепловыми (обычными) котлами.

Герметичная система

Герметичная система не имеет резервуара F&E, а имеет расширительный бак (который может быть внутренним или внешним по отношению к котлу). Комбинированные, отопительные и системные котлы могут работать в закрытой системе.

Объяснение открытых вентилируемых систем

Системы с открытой вентиляцией состоят из бака подачи и расширения (F&E), расположенного в самой высокой точке системы. Они работают исключительно с тепловыми (также известными как «обычные») котлами. (Обратите внимание, что обычные котлы также могут работать с герметичными системами.)

При нагревании вода расширяется. Бак F&E будет принимать увеличенный объем воды в системе из-за расширения. По мере охлаждения системы бак F&E «подает» воду обратно в систему.

«Открытое вентиляционное отверстие» — это труба, которая поднимается от системы отопления над резервуаром и зацепляется за нее. Открытая вентиляционная труба — это предохранительный механизм, который сбросит избыточное давление в системе в случае перегрева.

Когда вода теряется из системы, что происходит естественным образом из-за испарения, подающая труба и поплавковый клапан будут регулировать количество пресной воды обратно в систему.

Это традиционная установка для системы центрального отопления, которая использовалась в подавляющем большинстве домов до появления современных комбинированных систем в 1980-х годах.

Системы с открытой вентиляцией все еще работают во многих домах по всей Великобритании и в некоторых случаях остаются более подходящими.

Преимущества сохранения открытой вентилируемой системы:

• Они содержат очень мало приспособлений и устройств для работы по сравнению с герметичными системами, что означает меньшие затраты на техническое обслуживание.
• Там, где присутствуют старые радиаторы, которые не подлежат замене, переход на герметичную систему может подвергнуть ее давлению и вызвать утечки
• Гораздо дешевле поменять котел и оставить все остальные компоненты на месте

Недостатки сохранения открытой вентилируемой системы:

• У вас может быть только отопительный котел, так как они не могут работать с комбинированными и системными котлами
• Мусор может попасть в систему через резервуары F&E
• Менее эффективен, так как существует большая вероятность потери тепла через резервуары F&E

Объяснение герметичных систем

Вместо бака F&E герметичная система включает расширительный бак, в котором вода в системе может расширяться по мере нагрева воды. По мере охлаждения системы этот сосуд под давлением выталкивает воду обратно в систему.

Вместо открытой воздуховыпускной трубы клапан сброса давления (который остается закрытым при нормальных рабочих условиях) открывается в случае сбоя избыточного давления, чтобы выпустить излишки воды. Поплавкового клапана для автоматической подачи воды обратно в систему нет, вместо этого воду необходимо доливать вручную через «контур наполнения».

Наполнительная петля соединяет трубопровод системы с трубопроводом водопроводной воды.При включении он выполняет временное подключение для заполнения системы водопроводной водой. Манометр помогает пользователю при заправке.

Преимущества перехода на герметичную систему:

• Большая гибкость при размещении котла и других компонентов системы
• Опции для перехода на комбинированный или системный котел
• Может освободить место на крыше
• Сохраняет систему в чистоте в герметичном закрытом состоянии. Мусор может попасть в систему через резервуары F&E
• Более эффективен, поскольку существует меньшая вероятность потери тепла, например.грамм. испарение через резервуар F&E.

Недостатки герметичной системы

• Может вызвать утечки в старых радиаторных системах и подземных трубопроводах
• Еще больше компонентов, которые могут выйти из строя, хотя для комбинированных и системных котлов на компоненты, являющиеся неотъемлемой частью котла, а именно большинство из них, распространяется гарантия производителя.

Когда оставлять открытую вентилируемую систему

• Когда есть старые радиаторы, которые могут протечь под давлением
• Где есть трубы, заглубленные в стяжку, которые также могут протекать под давлением
• У вас ограниченный бюджет
• Если вы довольны своим отопительным котлом

Когда обращаться за помощью к специалисту

Опытный установщик сможет решить, следует ли сохранить существующую открытую вентилируемую систему или же обстоятельства подходят для перехода к герметичной системе.

Если вам нужна независимая консультация по поводу вашего нового котла, вы можете воспользоваться нашей службой поддержки Hero. Мы подберем подходящий котел и свяжем вас с опытным установщиком, который достиг уровня технических знаний, необходимого для того, чтобы входить в 1% лучших установщиков в Великобритании. Наши элитные установщики полностью понимают правильную конструкцию систем отопления и работают с нами, чтобы определить и установить котлы и системы отопления, которые работают с более высокой эффективностью.

Открытые и закрытые системы теплопередачи

Солнечные системы предлагают различные варианты передачи тепла и циркуляции жидких теплоносителей.

На этой странице:

• Системы теплопередачи
• Системы циркуляции воды или теплоносителя

Системы теплопередачи

Теплопередача в солнечной водонагревательной системе может быть:

• разомкнутой системой
• замкнутой системой.

Вода циркулирует с помощью термосифонной или насосной системы.

Гелиосистема открытого цикла для нагрева воды

В разомкнутой (прямой) системе вода, нагретая в коллекторах, возвращается в цилиндр, а затем в краны и бытовые приборы.В контур необходимо включить такую ​​систему, как насос с регулируемой температурой, чтобы горячая вода могла циркулировать через панель в холодные ночи для предотвращения замерзания.

Солнечная система нагрева воды с открытым контуром

Солнечная система водяного отопления замкнутого цикла

В системе с замкнутым контуром (непрямым) теплоноситель, такой как гликоль, циркулирует через панели коллектора, поглощая тепло.Он передает это тепло к теплообменнику в накопителе с горячей водой, где оно передается воде.

Солнечная система водяного отопления замкнутого цикла

Системы с замкнутым контуром немного менее эффективны, чем системы с открытым контуром, так как через теплообменник происходит некоторая потеря тепла. Их преимущество в том, что они могут использовать морозостойкую жидкость, поэтому они больше подходят для участков, подверженных морозам.

Для систем с открытым и закрытым контуром уменьшите потери тепла между солнечными панелями и накопительным цилиндром:

• сохраняя расстояние между ними как можно короче
• изоляция всех труб
• прокладка труб через теплые области дома .

Системы циркуляции воды или теплоносителя

Насосная система

Насосные системы чаще всего устанавливаются в Новой Зеландии. Для оптимизации производительности можно использовать насос, регулируемый температурой воды, для циркуляции воды / теплоносителя.Это может:

• обеспечить гибкость в расположении панели и цилиндра
• увеличить форму части системы защиты от замерзания за счет активации обратного потока через систему разомкнутого контура, когда существует риск замерзания.

Термосифонная система

В термосифонной (или пассивной) системе, когда вода нагревается в солнечной панели, она поднимается конвекцией в резервуар для хранения, расположенный выше. Затем в панель втягивается холодная вода для обогрева.

Этот тип системы прост, не требует обслуживания и не требует энергии, но цилиндр должен располагаться над солнечными коллекторами, а трубы должны иметь непрерывный подъем.Течение воды с помощью термосифонной системы относительно медленное. Это может значительно увеличить тепловые потери из труб. См. Установку для более подробной информации.

^{Обновлено: 22 октября 2019}

Лучшая система для лучистого отопления — это наша открытая система прямого нагрева.

Есть много способов сделать теплую воду, которая будет проходить через трубы под вашим полом, и нас постоянно спрашивают, какая система лучше.

Вот важные соображения (не обязательно по порядку)

• Система должна быть работоспособной. Он не должен стоить дорого.
  Почему открытая прямая система так энергоэффективна?
  1. Открытая прямая система — это комбинированная система , получающая два использования одного устройства . Исключаются потери двух блоков в режиме ожидания.
  2. Деньги, сэкономленные от отказа от покупки бойлера, могут быть использованы для приобретения высококачественной воды для конденсации, такой как Polaris.
  3. Общая низкая температура агрегата повышает эффективность .
  4. Лучистое отопление — самая эффективная система теплопередачи.
  5. Общая простота установки означает, что стоимость паразитной перекачки составляет минимум .
  6. Поток холодной подпиточной воды через пол снижает охлаждающую нагрузку летом.
  7. Это неприятное тепло передается в водонагреватель для бытового потребления, где становится преимуществом для экономии энергии.
  8. Открытая прямая система подходит для использования солнечной энергии.
• Система должна иметь разумных капитальных затрат . Во-первых, это не должно стоить слишком дорого.
• Это должно быть simple , и оно должно быть простым в установке и ремонте.
• Детали должны быть легкодоступными, и для выполнения работы не требуется специалиста.
• Это должно длиться очень долго.
• Некоторые из нас захотят, чтобы этот выбор энергии был экологически ответственным .Загрязнений должно быть минимум. Он должен экономить энергию, чтобы нашим детям и внукам было чем заняться в будущем. По возможности и по возможности его следует преобразовывать в солнечное тепло

СДЕЛАЙТЕ УЛУЧШЕННУЮ СИСТЕМУ!
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ИЗЛУЧЕНИЯ
СОЛНЕЧНОЙ ЭНЕРГИИ

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным.Жидкость остается там, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены. . Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP).Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1.Котлы по своей конструкции делают очень горячую воду. Бытовые водонагреватели делают воду умеренной температуры по своей конструкции. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требует дорогостоящего смесительного клапана или специальных регуляторов для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель для бытовых нужд обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual

Открытая или закрытая система котла?

Правильная установка котла с оптимизатором смесительной системы.

Если вы когда-нибудь задавались вопросом, как работает система котла, попробуйте посмотреть на это так: в вашем автомобиле система охлаждения закрыта. Если температура внутри двигателя становится слишком высокой и начинает закипать, есть крышка под давлением, которая отводит избыточное тепло.Таким образом, вместо того, чтобы ваш двигатель взорвался, крышка сбрасывает все это давление, и тепло уходит. В этой системе также есть термостат, который открывается и закрывается в зависимости от температуры охлаждающей жидкости. Когда ваш автомобиль холодный, этот термостат закрывается и рециркулирует воду через блок двигателя, позволяя двигателю быстрее достичь рабочей температуры. Когда двигатель прогреется, термостат открывается, и охлаждающая жидкость проходит через систему, регулируя температуру двигателя.

Дровяной котел открытой системы подобен вашему двигателю, а система лучистого отопления, прикрепленная к котлу, подобна системе охлаждения вашего двигателя.

Открытая система водопровода котла. [/ Caption] Большинство людей, работающих с котлами, выбирают такую ​​открытую систему из соображений безопасности; он не находится под давлением и отводит тепло в атмосферу, а это означает, что при перегреве пар выходит из трубы и рассеивается в воздухе. Котел открытой системы не может взорваться при неправильной установке или обслуживании. На самом деле, во многих областях заниматься поиском и устранением неисправностей в дровяном котле под давлением, если у вас нет надлежащей лицензии, является незаконным. Тем не менее, правильно установленные бойлеры, работающие под давлением, так же безопасны, как и любой другой резервуар для горячей воды для бытового потребления. Основное преимущество закрытой системы (под давлением) бойлера заключается в том, что вода не закипает при 220 градусах, как это обычно бывает на уровне моря. В закрытой системе создается давление, и в результате вы можете запустить котел более горячим, чем если бы это была открытая система.

Котел на дровах с открытой системой.

Недостатком котла открытой системы является то, что за ними необходимо постоянно следить и поддерживать их наполненность водой, потому что эта вода постоянно испаряется из системы. Если не заменить воду, бойлер со временем перегреется и выйдет из строя.Он не взорвется, но вызовет такой шум, что вы можете подумать, что в вашей котельной бьет 800-фунтовая горилла. А если все-таки произойдет сбой, у вас будет всего несколько минут, чтобы спасти котел от помойки.

Пластинчатый теплообменник вода-вода с ребрами жесткости

Тем не менее, сегодня на рынке есть котлы с открытой системой, которые имеют автоматическую систему заполнения, постоянно поддерживающую наполнение котла водой. Поэтому, если вы выбираете открытую котельную систему, стоит убедиться, что она хорошая, с такими функциями, как эта.Также имейте в виду, что существует много комбинированных открытых / закрытых котельных систем, в которых котел является открытой системой, а система лучистого тепла закрыта. Это достигается с помощью теплообменника, либо пластинчатого теплообменника, либо теплообменника с боковой стенкой, где открытая котельная система представляет собой отдельный контур и циркулирует таким образом. Затем БТЕ передаются через теплообменник в замкнутую систему.

Выбор открытой или закрытой системы во многом зависит от вашей жизненной ситуации и личных предпочтений, но знание разницы — это первый шаг к выбору того, что подходит именно вам.

Открытый вентилируемый или герметичный?

Меня часто спрашивают, что лучше.

N.B. Эта страница относится к системам центрального отопления, а не к системам горячего водоснабжения, где возникает похожий, но другой вопрос (открытая вентиляция или давление в сети?)

На этой странице объясняются два различных метода заполнения и поддержания заполнения системы центрального отопления:

Центральное отопление с открытой вентиляцией — это место, где у вас есть «напорный бак» на чердаке, который изначально заполняет систему бойлера и радиатора и поддерживает ее долгосрочное пополнение водой для компенсации потерь от испарения и / или незначительных утечек. Поплавковый клапан в баке (правильнее называть его «питающим и расширительным баком», баком F&E), подключенный к водопроводной воде, поддерживает уровень воды в баке и системе отопления. Основное преимущество системы с открытой вентиляцией состоит в том, что не требуется вмешательства пользователя для поддержания системы в заполнении водой.

Общие проблемы, возникающие в системах с открытой вентиляцией:

1) Поплавковый клапан заклинивает и заклинивает. Затем, по прошествии месяцев и лет, уровень воды в баке F&E падает до нуля, а затем падает уровень воды в самой системе отопления.В конце концов, насосу не хватает воды, и система перестает работать. Иногда случаются стук котла и срабатывание термостата перегрева котла. Легко фиксируется путем снятия поплавкового клапана и повторного заполнения системы.

2) Блоки труб холодного наполнения. Это более распространенное явление, чем вы могли подумать. Тройник, в котором труба холодного наполнения присоединяется к системе, накапливает отложения коррозии, и они образуют каменную блокировку, которая приводит к симптомам, аналогичным 1), за исключением того, что бак F&E остается заполненным водой! Исправление — вырезать тройник и припаять новый.

3) «Перекачка». Здесь вода выходит из открытой вентиляционной трубы в бак F&E при работающем насосе. Это плохо, потому что, во-первых, это указывает либо на неправильную конструкцию трубопроводов, либо на накопление коррозионных отложений вокруг тройника холодного заполнения, во-вторых, потому что это вызывает постоянное повторное насыщение кислородом циркулирующей воды, что ускоряет внутреннюю коррозию, и, в-третьих, потому что бак F&E нагревается. и может обрушиться, а в-четвертых, потому что чердак наполняется паром!

Герметичная система (иногда известная как «герметичное») центральное отопление — это когда бак F&E заменяется более сложным и подверженным отказам аппаратом FAR.(Можете ли вы угадать, какую из двух систем я предпочитаю? ;-)) Поскольку бак F&E больше не доступен для компенсации расширения воды, содержащейся в системе, при ее нагреве, вместо него устанавливается расширительный бак. Это герметичный контейнер, снабженный сжимаемой воздушной камерой, подключенной к отопительному контуру, и часто устанавливается внутри котла.

Второе необходимое устройство — это метод первоначального заполнения системы и ее дозаправки, если / когда давление в системе упадет до нуля.Это называется «наполняющим контуром» и обычно представляет собой отрезок гибкой трубы с серебряной оплеткой длиной около 12 дюймов, который соединяет магистраль холодной воды с трубой контура отопления и имеет клапаны на обоих концах. Установщик или пользователь поворачивает на клапанах, чтобы вручную заполнить систему, и снова выключает ее при заполнении и правильной установке давления, и, строго говоря, должен отключать контур (но никто этого никогда не делает). Где-то в системе будет манометр, чтобы пользователь мог смотрите, чтобы выключить цикл заполнения, когда система заполнена до нужной степени, но он не обязательно будет рядом с контуром заполнения!

Третье необходимое устройство — это предохранительный клапан (PRV).Он открывается, если давление в системе когда-либо становится опасно высоким, чтобы предотвратить повреждение труб, радиаторов и т. Д. Оно сбрасывает избыточное давление через трубу наружу.

Проблемы, возникающие в «закрытых системах»: (длинный участок!)

1) Потеря давления в системе. Большинство (хотя и не все) систем отопления теряют воду из-за крошечных утечек в системе. Это означает, что давление в системе постепенно снижается до нуля в течение (надеюсь) длительного периода времени. (1,0 бар обычно считается «правильным» давлением в системе.) Скорость падения до нуля зависит от скорости утечки. После достижения нулевого давления утечки могут происходить в обратном направлении, впуская воздух, когда система остывает, а не воду, когда она нагревается. Это приводит к попаданию воздуха в радиаторы и, в конечном итоге, к повреждению насоса и теплообменника и котла. Пользователь должен следить за манометром системы и периодически доливать его до 1,0 бар с помощью контура наполнения. (Поднимите руки, кто это знал!)

Чтобы предотвратить повреждение котла из-за вовлечения воздуха, некоторые модели котлов (особенно комбинированные) имеют внутреннее реле давления, которое отключает котел, если давление в системе упадет почти до нуля.Естественно, многие пользователи интерпретируют это как поломку котла и вызывают инженера по котлу только для того, чтобы обнаружить, что они могли бы сэкономить на плате за вызов, если бы поняли, что могли бы пополнить ее сами.

2) Потеря давления в системе. На этот раз потеря давления произошла по другой причине. Расширительный бак перестал работать. Котел загорается и нагревает воду в системе. Расширительный бак не может вместить увеличение объема содержимого системы, и давление значительно возрастает.Когда давление достигает 3,0 бар, автоматический предохранительный клапан открывается и позволяет уйти столько воды, сколько необходимо для предотвращения повышения давления выше 3,0 бар. Когда система охлаждается позже, давление падает ниже 1,0 бар, потому что в системе меньше воды. Реле давления котла (если оно есть) отключает котел до тех пор, пока кто-нибудь не поднимет давление в системе.

Расширительные баки обычно перестают работать по любой из трех причин. Воздушный заряд мог просочиться через клапан типа автомобильных шин, используемый в первую очередь для их накачки, неопреновый пузырь мог погибнуть и просочился воздух в циркулирующую воду, или гибкий шланг, соединяющий его с системой, может быть поврежден. заблокированы коррозионными отложениями.

3) Избыточное давление в системе. Это проявляется в том, что вода постоянно капает из выпускного патрубка предохранительного клапана, а манометр показывает 3,0 бар. Это почти всегда вызвано тем, что пользователь не отсоединяет контур наполнения после использования, что маскирует отказ клапана контура наполнения, чтобы он отключился должным образом. Система продолжает работать отлично, но постоянное обновление оборотной воды новой насыщенной кислородом водой приводит к быстрой и дорогостоящей в ремонте внутренней коррозии системы и преждевременному выходу из строя предохранительного клапана.

Менее распространенной причиной той же проблемы в комбинированных котлах является внутренняя утечка внутри пластинчатого теплообменника, который нагревает водопроводную воду. Давление в сети заставляет водопроводную воду через место утечки попадать в воду системы отопления и выводиться через PRV. Необходим новый пластинчатый теплообменник.

Итак, что лучше? На мой взгляд, с открытой вентиляцией, руки опущены. Но у герметичных систем есть свои применения. Например, квартиры, где поиск высокого и доступного места для резервуара F&E может быть головной болью, а также дома с переоборудованными чердаками, где возникают аналогичные проблемы.Резервуар F&E должен быть выше, чем верхний предел наивысшего радиуса в системе, и он должен быть доступен для обслуживания и иметь путь непрерывного падения наружу для переливной трубы.

.
