Как сделать геотермальное отопление дома – принцип работы, варианты устройства своими руками

Содержание:

При возведении частного загородного дома его хозяину нужно будет решать вопрос с отоплением жилья. На сегодня существует немало вариантов обустройства автономного теплоснабжения в отдельном домовладении, расположенном за пределами городской черты. Одним из новейших способов решения проблемы специалисты называют геотермальное отопление дома.

геотермальное отопление своими руками

Немало владельцев загородной недвижимости считают, что такую систему подачи тепловой энергии можно реализовать исключительно в той местности, где имеются гейзеры, горячие подземные водные объекты и т.д. В действительности термальное отопление дома будет успешно функционировать и в других регионах, с теплыми водоемами, имеющими невысокую температуру.

Особенности геотермальной отопительной системы

Геотермальное отопление загородного дома относится к альтернативному, практически идеальному способу подачи тепла в жилое здание. Для функционирования системы задействуют геотермальную энергию, которую можно добывать из различных природных источников.

Принцип работы геотермального отопления имеет немало общего с эксплуатацией холодильных систем. При этом основное отличие заключается в том, что в холодильнике рефрижератор продуцирует охлажденный воздух, а геотермальные установки вырабатывают тепловую энергию.

термальное отопление дома


При термальном отоплении воздух в летнюю жару охлаждается, а морозной зимой – греется. При этом финансовые расходы на обустройство такого варианта теплоснабжения гораздо ниже, если сравнивать с затратами на иные тепловые системы. Геотермальное отопление дома способствует созданию в нем комфортных условий для проживания.

Принцип работы геотермального отопления дома

Работает термальное оборудование в автономном режиме, контролируя температуру в помещениях. Принцип функционирования аналогичен для всех установок вне зависимости от компании-изготовителя комплектующих изделий.

Основная рабочая нагрузка оказывается на специальное насосное оборудование, которое может отличаться своим внешним видом, но производительность тепла у разных моделей имеет стандартные значения.

Геотермальная система отопления успешно работает с разными видами земной энергии, она состоит из двух контуров:

  • внутреннего;
  • внешнего.

геотермальная система отопления

Первый из них представляет собой отопительную конструкцию, состоящую из трубопроводов и радиаторов. Что касается внешнего контура, то это теплообменник, устанавливаемый в водном массиве или под толщей почвы. Внутри него циркулирует специальная жидкость, в которую добавлен антифриз, в некоторых случаях его наполняют только водой.

Теплоноситель нагревается до температуры окружающей среды, после чего в горячем состоянии подается в насос. Накопленное таким образом геотермальное тепло далее поступает на внутренний контур, прогревая теплоноситель в трубах и радиаторах, смонтированных по всему дому.

Способы монтажа термальной системы отопления своими руками

Когда обустраивают термальное отопление, используют разные типы теплообменников:

  1. Вертикальная установка. Она отличается компактностью и более высокой ценой монтажа по сравнению с иными вариантами. Чтобы обустроить отопление из скважины не потребуется большая площадь, но придется использовать особые бурильные установки. В зависимости от применяемой технологии глубина скважины может достигать отметки в 200 метров при минимальном показателе, равном 50 метрам. Срок эксплуатации такого отопления дома от скважины достигает 100 лет. Этот вид геотермального теплоснабжения выгодно монтировать на ранее обустроенном участке, поскольку ландшафт окружающего пространства не будет нарушен.
  2. Горизонтальное устройство – его используют часто. Когда устанавливают такой теплообменник, трубы нужно укладывать на значительную глубину, которая должна превышать отметку промерзания почвы. Основной недостаток применения подобной разводки состоит в том, что для монтажа коллектора необходима большая площадь. На ранее благоустроенном участке подобную систему проложить непросто.
  3. Водоразмещенная установка – такой тип теплообменника среди способов геотермального отопления является самым экономным относительно затрат, поскольку функционирует за счет энергии водных ресурсов. Данная система актуальна для владельцев недвижимости, у которых в сотне метров от участка имеется природный водоем.

Плюсы и минусы геотермального отопления

Данный вид отопления приобрел актуальность в Америке в 80-е годы, когда в стране разразился экономический кризис. Сначала монтаж подобных установок стоил огромных денег и его могли оплатить только состоятельные владельцы недвижимости, но позже геотермальное отопление своими руками стало доступно для многих слоев населения.

термальное отопление

Обустройство геотермального теплоснабжения в частном домовладении имеет ряд преимуществ:

  1. Тепловую энергию для дальнейшего использования можно получать почти в любом месте, ее подача ничем не ограничивается и является наиболее устойчивой.
  2. Выработка геотермального тепла не приводит к образованию различных вредных выбросов после сгорания углекислого газа.
  3. Отопление на основе работы подобной установки не нуждается в постоянном обслуживании.
  4. Для владельца загородной недвижимости такое теплоснабжение помещений считается бесплатным.
  5. Насосное оборудование занимает гораздо меньше места для установки, чем при обустройстве других отопительных систем.
  6. При помощи геотермальной энергии можно не только нагревать помещение, но и в случае необходимости охлаждать его, поскольку принцип работы установки имеет много общего с функционированием кондиционеров.
  7. Допускается обустройство такого отопления одновременно с другими системами выработки тепла, например, с дизельной, газовой или функционирующей за счет солнечной энергии.

геотермальный котел

Несмотря на значительные преимущества использования геотермального варианта теплоснабжения, эти установки имеют и отрицательные моменты, среди которых: длительный период окупаемости и высокая стоимость монтажа отопительной системы.

Но перечисленные недостатки нивелируются нынешними тенденциями поднятия цен на многие виды топлива. Безусловно, срок окупаемости получается длительным, но 100 лет эксплуатации геотермального котла доказывает экономичность такого решения.


Геотермальное отопление загородного дома своими руками

Экология потребления.Усадьба:Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. В России геотермальная энергетика используется преимущественно в промышленных масштабах, например, существуют дальневосточные электростанции, работающие на основе тепла Земли. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы. Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

Геотермальное отопление загородного дома своими руками

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом.

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет + 4 градуса. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне. В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

  • Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
  • Акустический комфорт. Тепловой насос работает практически бесшумно.
  • Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
  • Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
  • Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
  • Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.

Геотермальное отопление загородного дома своими руками

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Источники геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

  • высокотемпературные;
  • низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников. Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Геотермальное отопление загородного дома своими руками

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода. Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Принцип работы альтернативного отопления

Если вы знакомы с тем, как работает кондиционер или холодильник, то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены теплые полы.

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

Геотермальное отопление загородного дома своими руками

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру

Теплоноситель во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь. Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Два вида расположения теплообменника

Имеются два варианта отопления частного дома с использованием низкотемпературной энергии элементов окружающей среды. Основу системы во всех трех случаях составляет геотермальный насос. Внутренний контур остаётся без изменений для любого способа отопления, а основное различие заключается в расположении внешнего контура.

Геотермальное отопление бывает с теплообменником, расположенным:

  • вертикально;
  • горизонтально.

Горизонтальные теплообменники систем укладываются в котлован или открытый водоем в виде своеобразного змеевика, вертикальные располагаются в скважинах, вскрывающих или не вскрывающих водоносный пласт.

Каждый из приведенных здесь видов отопления характеризуется своими особенностями, недостатками и преимуществами. Если вы намерены создать такую систему отопления собственными руками, вам будет интересно узнать о каждом из видов подробнее.

Вертикальное размещение внешнего коллектора

Этот вид отопления основан на интересном природном явлении: на глубине 50-100 метров и более от своей поверхности земля круглогодично имеет одинаковую и постоянную температуру 10-12 градусов.

Чтобы иметь возможность использовать эту энергию земли, необходимо бурить вертикальные скважины. С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами. Внешний контур системы будет смонтирован непосредственно в этих скважинах. Это позволит эффективно отобрать у земли её тепло. Разумеется, этот способ трудно назвать простым и малобюджетным.

Геотермальное отопление загородного дома своими руками

Для создания вертикальной системы геотермального отопления нужно использовать оборудование для бурения скважин, без применения буровой установки решение задач по устройству системы будет довольно трудоемким

Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно. Глубина бурения скважины может достигать от 50 до 200 метров. Конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения. Срок службы такой конструкции составляет примерно 100 лет.

Для устройства вертикального варианта системы с теплообменником, извлекающим энергию подземной воды, потребуются пробурить две водоносные скважины. Из одной из них, именуемой дебетовой, с помощью насоса производится забор воды, которая после передачи тепла сливается во вторую, приемную выработку.

Геотермальное отопление загородного дома своими руками

Минус геотермальной системы с двумя скважинами в недостаточной эффективности для обогрева загородного дома. Слишком много энергии тратит циркуляционный насос. Зато для поставки теплоносителя контуру теплого пола получаемой тепловой энергии вполне достаточно

Горизонтальное расположение грунтового коллектора

Чтобы уложить внешний контур при горизонтальном виде отопления, нужно знать, на какую глубину промерзает земля в вашей местности. Трубы укладываются ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: чтобы отопить дом, площадь которого составляет 200-250 кв. метров, нужно использовать примерно 600 кв. метров теплообменника. То есть шесть соток.

Геотермальное отопление загородного дома своими руками

Недостатком этой конструкции является большая площадь, которую она занимает. Если вам нужна на участке лужайка, покрытая травой и цветами – это ваш вариант. А от плодоносящих деревьев трубы коллектора лучше держать подальше

Понятно, что при таких условиях, объём земляных работ будет значительным. Кроме того, нужно учесть в плане расположение деревьев и прочей растительности на участке, чтобы не заморозить их. Например, нельзя располагать трубы коллектора ближе, чем в полутора метрах от деревьев.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

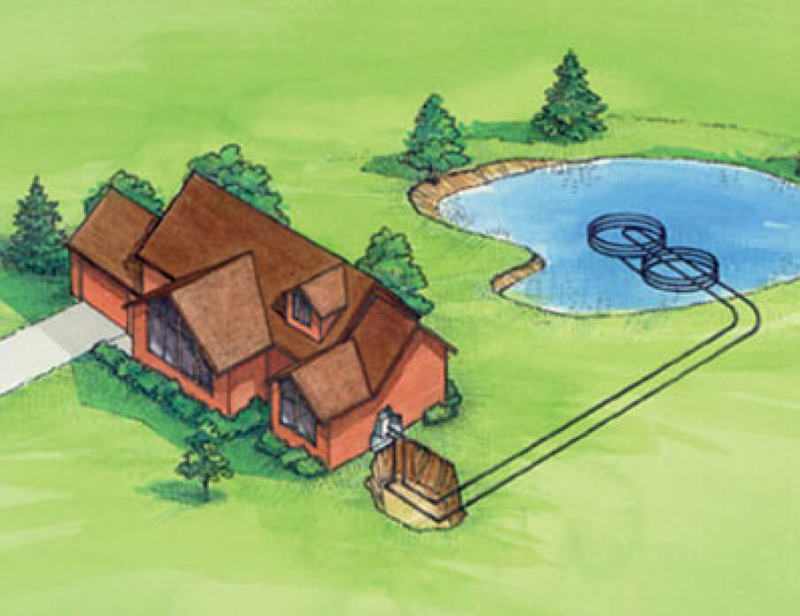

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 метрах от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. метров.

Геотермальное отопление загородного дома своими руками

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится. Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Своими руками: что и как

Если уж монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой. Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача не сложная. Вообще-то делается всё точно так же, как и при организации отопления с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Геотермальное отопление загородного дома своими руками

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 метров. Необходимо, чтобы его площадь превышала 200 квадратных метров, а глубина – 3 метра, составляющие средний параметр промерзания. Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении. Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа. Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 квадратных метров коллектора на 100 кв. метров отапливаемой площади дома.

Геотермальное отопление загородного дома своими руками

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы. А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя. Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

Геотермальное отопление загородного дома своими руками

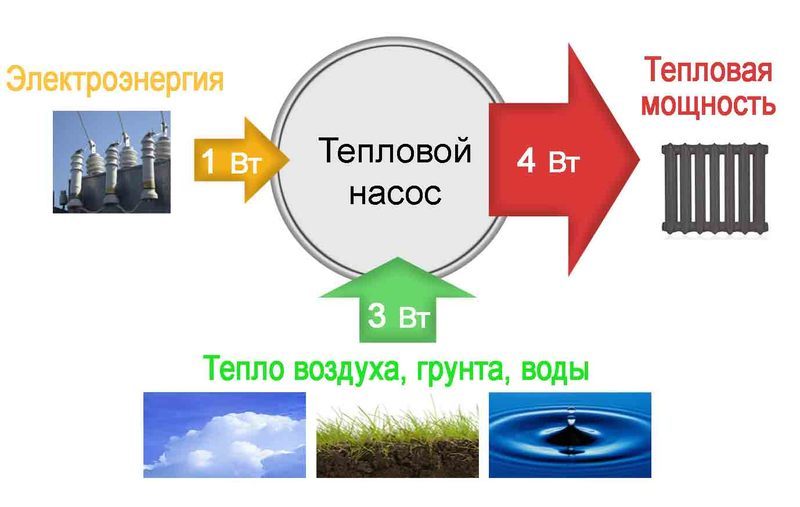

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

  • на 4-5 кВт – 3000-7000 условных единиц;
  • на 5-10 кВт – 4000-8000 условных единиц;
  • на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной. Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Геотермальное отопление загородного дома своими руками

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. метров. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Видео о принципах и результатах эксплуатации

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений. Задача, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи. опубликовано econet.ru



Особенности и принцип работы геотермальной установки для отопления дома

Геотермальное отопление

Геотермальное отоплениеПеред каждым владельцем загородного дома встает такой важный вопрос, как обеспечение подачи тепла во все жилые помещения. Сегодня различные производители предлагают свои варианты индивидуального отопления частных коттеджей за пределами города. Новинкой в этой сфере можно назвать геотермальное отопление. Конечно, большинство владельцев домов уверены, что столь удобную и экономичную системы подачи тепла можно монтировать лишь в тех районах, где есть гейзеры, вулканические образования и горячие водные источники. Современные установки такого типа способны успешно работать и в умеренных широтах, с теплыми источниками при невысоких температурных показателях.

Особенности геотермального отопления

Геотермальное отопление относится к альтернативным видам подачи тепла в доме. Такой вариант тепловой установки можно назвать практически идеальным для обустройства частного дома или загородной дачи. Для работы в системе используется геотермальная энергия, которая добывается из различных природных источников тепла. Основной принцип работы в такой установке схож с работой ходильной системы. Главное отличие при этом следующее: если в холодильнике рефрижератор продуцирует из полученной системы охлаждение для воздуха, то здесь вырабатывается тепловая энергия. Слаженная работа возможна даже при низких температурных характеристиках.

Главная особенность геотермального отопления в доме заключается в том, что в теплую летную пору воздух в доме охлаждается, а вот зимой нагревается. При этом затраты на такое отопление очень низкие в сравнении с другими тепловыми установками. В чем-то работа такой системы схожа с кондиционированием воздушных потоков. Она помогает создать в доме нужные тепло и уют, обеспечивая хозяевам комфортные условия проживания в доме.

Принцип геотермального отопления

Принцип работы

Принцип работыГеотермальная установка работает в автономном режиме, четко регулируя при этом необходимую в помещении температуру. Принцип, заложенный в основу ее работы, одинаков для всех установок, поэтому он независим от различных производителей комплектующих элементов. Основная работа возлагается на специальные насосы, которые могут иметь некоторые отличия между собой по дизайнерскому решению, разновидностям, но при этом коэффициентные данные по производительности тепла у всех них аналогичны. Что касается используемой энергии, то геотермальная система успешно работает с различными видами энергии земли.

Состоит система из двух контуров, а именно:

  • внутреннего;
  • внешнего.

Первый из упомянутых представлен привычной для многих отопительной установкой из соединения труб и радиаторных элементов. Внешний контур — это габаритный теплообменник, который монтируется под толщей земли или же в водном массиве. Внутри по нему циркулирует особая жидкость с добавлением антифриза, иногда еще его заполняют обычной водой. Теплоноситель набирает температуру окружающей среды, и уже прогретый поступает далее в геотермальный насос. Накопленное таким образом тепло передается далее внутреннему контуру. Это позволяет прогревать воду в радиаторных элементах и трубах по дому.

Способы реализации геотермальной установки

Такое отопление отличается между собой по способам установки теплообменника. На сегодня используются три разновидности:

  1. Вертикальный теплообменник: отличается компактностью и более высокой себестоимостью установки в сравнении с другими видами. Для установки вертикального теплообменника не нужно использовать большую площадь, но понадобится использование специализированных бурильных установок. В зависимости от выбранной технологии глубина готовой скважины может достигать показателя до 200 метров, минимальный показатель — 50 метров. Срок службы системы составляет до одной сотни лет. Выгодно устанавливать такой вид геотермального отопления в случае монтажа на уже обустроенном участке. Ландшафт местности останется практически не тронутым.
  2. Горизонтальный теплообменник: такой тип используется довольно часто. При монтаже горизонтального теплообменника трубы укладываются на большую достаточно глубину, которая обязательно превышает уровень промерзания грунта. Основной минус использования именно такой разводки заключается в том, что под монтаж коллектора необходимо использовать большую площадь. Трудно проложить такую систему на уже обустроенном участке.
  3. Водоразмещенный теплообменник: такая установка является наиболее экономной по затратам среди всего разнообразия геотермального отопления, так как работает за счет энергии водных массивов. Такая система актуальна для тех домовладельцев, у которых на расстоянии сотни метров есть какой-либо водоем. Такой теплообменник наиболее выгодный, что делает его монтаж наиболее целесообразным среди всех разновидностей подобного отопления.

Плюсы и минусы геотермального отопления

Геотермальная установка

Геотермальная установкаАктуальным геотермальное отопление стало в Америке в период кризиса в 80-е годы. Изначально монтаж установок стоил больших денег и такое отопление использовалось исключительно состоятельными людьми, но позже геотермальное отопление стало более доступным для массового использования населением.

Преимущества использования геотермального отопления в частном жилище:

  • энергию геотермального вида получать и в дальнейшем использовать можно практически в любом месте;
  • подача такого вида тепла неограниченна;
  • использование такой энергии считается наиболее устойчивым;
  • энергия геотермального вида не содержит в себе разного рода вредные выбросы от сгорания углекислого газа;
  • отопление на основе геотермальной установки не требует оказывать дому постоянное обслуживание;
  • отопление считается бесплатным для владельца дома;
  • насосы установки занимают намного меньше места, чем аналогичные тепловые установки, геотермальному насосу под установку нужно места примерно столько же, как и, к примеру, холодильнику;
  • геотермальная энергия помогает, как нагревать помещение, так и при необходимости охлаждать его, принцип работы схож с алгоритмом работы кондиционеров;
  • при желании можно устанавливать такое отопление совместно с другими системами подачи тепла, например, с газовой системой, дизельной или работающей за счет энергии солнца.

Несмотря на целый ряд позитивных моментов использования такого вида отопления, геотермальные установки имеют и свои недостатки, основные среди которых такие:

  • высокие показатели себестоимости для монтажа всей системы;
  • долгий срок окупаемости.

Такие недостатки системы отопления меркнут в сравнении с нынешними тенденциями мирового удорожания различных видов топлива. Конечно, срок окупаемости длительный, но за сотню лет геотермальная установка покажет все свои плюсы и докажет свою экономичность на практике. Такой вид отопления уже по достоинству оценили в целом ряде стран Европы и в Америке. К примеру, в Швеции около 70% частных домовладельцев выбрали в качестве отопления именно такую систему.

Видео

Сергей Елгазин разузнал все о геотермальном отоплении в одном из финских домов:

Оцените статью: Поделитесь с друзьями!

монтаж, принцип работы, геотермальные тепловые насосы

Общеизвестен факт, что обогрев частного дома с помощью теплового насоса – самый эффективный способ из всех ныне существующих. Тема интересует многих домовладельцев в силу постоянного удорожания энергоносителей либо их отсутствия в той или иной местности. Рассмотрим подробнее, что собой представляет геотермальное отопление частного дома, как оно функционирует и что нужно для его монтажа.

Принцип действия геотермальных систем

Если вы никогда не прикасались к задней части своего домашнего холодильника, где расположена решетка теплообменника, то попробуйте это сделать. Вы обнаружите, что решетка горячая. Она нагревается оттого что передает наружу тепло из внутреннего пространства, где хранятся продукты. В результате температура внутри снижается, а снаружи тепло рассеивается в помещении кухни. То есть, холодильная машина переносит тепловую энергию из одного места в другое.

Тепловой насос – это та же холодильная машина, только действует наоборот. В том и состоит принцип работы геотермального отопления, чтобы тепло, имеющееся снаружи дома, перенести внутрь для его обогрева. Теоретически любое вещество или тело, чья температура выше абсолютного нуля (минус 273 ºС), содержит тепло в виде энергии движения молекул. Что уж говорить о температуре грунта ниже глубины промерзания, которая всегда постоянна и держится в пределах плюс 5—7 ºС.

Для справки. Убедиться в этом можно, опустившись в глубокий подвал. В нем температура воздуха одинакова круглогодично. Благодаря этому в летнюю пору геотермальные системы отопления могут работать наоборот, принося в дом прохладу вместо тепла.

Сама по себе температура +7 ºС для обогрева здания непригодна, это понятно. Задача, которую решает геотермальная система отопления, как раз и заключается в том, чтобы взять часть этого тепла, преобразовать и перенести в дом. С этой целью в земле устраивается теплосъемный контур из множества труб, проложенных ниже глубины промерзания. По контуру постоянно движется незамерзающая жидкость, побуждаемая циркуляционным насосом.

Нагревшись до температуры земли, жидкость попадает в теплообменник – испаритель. Там она обменивается теплом со вторым контуром, где циркулирует хладагент (фреон), находящийся под давлением, создаваемым компрессором. Благодаря этому хладагент испаряется при низкой температуре, отбирая большое количество тепла из первичного контура.

Далее, проходя расширительный клапан, фреон поступает во второй теплообменник – конденсатор. При этом его давление падает и хладагент конденсируется, передавая тепло уже третьему контуру – нашей системе отопления. В этом и заключается принцип геотермального отопления, когда система переносит энергию извне в дом с минимальными затратами. Ведь получается, что для ее работы нужна электроэнергия для вращения роторов двигателей компрессора и насосов. В среднем на обогрев частного дома площадью 300 м2 будет использоваться 3 кВт/ч электричества. Подробнее о принципе работы рассказано на видео:

Виды геотермальных систем

По сути, системы могут отличаться только строением наружного контура, в остальном оборудование используется одинаковое. На данный момент существует 3 вида внешних контуров:

  • прокладываемый в земле горизонтально;
  • вертикальные геотермальные зонды;
  • погружаемый на дно ближайшего водоема.

В первом случае множество труб прокладывается по дну горизонтального котлована расчетной площади. Минус этого способа в том, что монтаж геотермального отопления потребует много места на земельном участке и рекомендован к применению на этапе строительства дома, когда вырыть котлован и закопать трубы можно прямо под будущим домом.

Вертикальные зонды в виде пучков труб с теплоносителем опускаются внутрь глубоких скважин. Данный метод – наиболее распространен, поскольку доступен на небольших участках, уже застроенных хозяином. Погружение контура на дно водоема используется по мере возможности, то есть, при наличии такого водоема. По эффективности работы системы эти 3 способа практически не отличаются, есть разница только в стоимости строительства.

Вывод. Главное достоинство, которым обладают геотермальные тепловые насосы для отопления – чрезвычайно высокая эффективность. Но это преимущество нивелируется таким недостатком, как сложность и слишком высокая стоимость работ и оборудования. Помимо этого система зависит от электричества, так что придется дополнительно потратиться на дизельный генератор, чтобы не замерзнуть в случае отключения.

Рекомендации по монтажу

Сразу оговоримся, что геотермальное отопление, сделанное своими руками – это миф. Работы, связанные с расчетами длины контуров и мощности теплообменной установки, да и разработкой проекта в целом может выполнить только специалист в этой области, имеющий инженерное образование и опыт. Что касается внедрения проекта, то здесь не обойтись без землеройной или бурильной техники, не станете же вы копать котлован вручную. То же касается и монтажа труб, их прокладки в дом и установки оборудования.

Единственное, что вы можете сделать своими руками, — это собрать домашнюю систему отопления. На эту тему можно почерпнуть достаточно информации в других статьях. Мы же дадим несколько общих рекомендаций:

  • с компанией – подрядчиком следует заключить официальный договор и оговорить в нем все моменты;
  • в силу особенностей работы гелиосистем для обогрева частного дома лучше всего подойдет низкотемпературная схема отопления. К таковым относятся теплые полы и плинтусные водяные конвекторы. Можно поставить и традиционные радиаторы, но об этом намерении надо заблаговременно сообщить специалистам, занимающимся расчетами теплового насоса;
  • для подстраховки не помешало бы иметь в доме резервный котел, желательно – энергонезависимый, работающий на дровах или дизельном топливе. Это позволит избежать ситуаций, когда вы можете остаться без отопления посреди зимы в результате какой-либо неисправности системы или аварии;
  • с той же целью надо приобрести дизельный или бензиновый генератор электроэнергии. Обычные бесперебойники не подойдут, им не хватит мощности или заряда;

лучше всего, когда теплообменная установка геотермального отопления располагается в подвале или цокольном этаже дома, вместе с другим тепловым оборудованием. Так удобнее и дешевле подводить коммуникации.

Заключение

Тепловой насос, как детище самых передовых технологий, довольно распространен в странах западной Европы. У нас он считается малодоступной роскошью ввиду немалой стоимости. Даже состоятельные граждане не торопятся вкладывать средства в подобное отопление, поскольку владеют коттеджами большой площади, где геотермальный обогрев будет окупаться слишком долго. С этой точки зрения оптимальным вариантом считается дом 150 м2 площади.

Геотермальное отопление дома — теплом земли, видео

В настоящее время много владельцев частных и загородных домов считают, что геотермальное отопление дома – это что-то из области заморской фантастики, а установить такое чудо можно только там, где есть некоторая вулканическая активность или горячие источники. А так как такого рода явления не характерны для России, то и о геотермальном отоплении дома знают мало, а знания эти – лишь поверхностные.
Однако такое мнение является ошибочным, так как на самом деле насос довольно успешно образует тепло, даже если температура невысокая. Поэтому такой пока еще альтернативный источник отопления можно использовать при умеренном климате. Можно ли самостоятельно оборудовать геотермальное отопление? Ответ на этот вопрос – положительный, однако перед этим стоит изучить дополнительный материал об особенностях системы, ее преимуществах, а также – о «подводных камнях», которые в данном случае касаются только финансовых ресурсов.

геотермальное отопление дома

Геотермальное отопление дома

Виды по типу конструкции

Геотермальное отопление в коттедже работает по принципу, немного схожему с холодильником. Основным элементом здесь выступает тепловой насос, который включается в два контура одновременно. Внутренний контур представляет собой традиционную систему отопления, состоящую из трубопровода и радиаторов. А внешний – представляет собой большой теплообменник, который размещают или под толщей воды, или под землей.

Обычно внутри теплообменника циркулирует жидкость, в составе которой есть антифриз. Такого рода теплоноситель принимает на себя температурный режим среды, который впоследствии, уже подогретый, идет в тепловой насос. Аккумулированное ранее тепло идет во внутренний контур, после чего и нагревается вода в трубах и радиаторах.

отопление частного дома теплом земли

Составные части системы геотермального отопления

Таким образом, геотермальное отопление дома под ключ включает в системе один важнейший элемент – тепловой насос. Это компактное устройство, которое занимает немного места.

Заметим, что система является довольно дорогостоящей и трудоемкой в плане установки. Чтобы купить специальную аппаратуру и провести масштабные земляные работы, потребуется немало финансовых средств.

Что и говорить, а монтаж такой системы будет также стоить дорого. Поэтому многие владельцы частных и загородных домов решают сделать отопление частного дома теплом земли самостоятельно.

Рекомендуем к прочтению:

Прежде всего, необходимо учитывать, что теплообменники бывают трех типов – горизонтальные, вертикальные и водоразмещенные.

  • Горизонтальный теплообменник. Такой вид достаточно часто используется. При его применении трубы кладутся в специально сделанные траншеи на такую глубину, которая немного превышает уровень промерзания почвенного покрова в местности. Однако данная система имеет один недостаток – это то, что нужна большая площадь для того чтобы расположить коллектор, а не каждый может позволить себе такую конструкцию. А если на вашей территории произрастают деревья, то оборудование нужно ставить от них примерно на расстоянии 1,5 метра.
геотермальное отопление дома под ключ

Геотермальная система отопления с горизонтальным теплообменником

  • Вертикальный теплообменник. Такое устройство является более компактным, но при этом – и более дорогим. Для того чтобы оборудовать геотермальное отопление дома своими руками с таким устройством, не потребуется большая площадь, однако вам понадобится бурильная аппаратура. Ведь в данном случае глубина скважины обязательно должна быть от 50 до 200 метров. Заметим, что это самый дорогой способ, но прослужить он может целых 100 лет! Если вы хотите сделать гео отопление дома, который размещен за городом, то система подойдет. И ландшафт при этом остается в нетронутом состоянии.
геотермальное отопление дома своими руками

Геотермальная система отопления с вертикальным теплообменником

  • Водоразмещенный теплообменник. Такой вид является самым экономичным, так как здесь применяется тепло воды. Рекомендуют устанавливать систему на расстоянии до водоема не более чем 100 метров. Контур трубопровода кладется на дно в виде спирали, а глубина залегания должна быть не более 3 метров. Что касается водоема, то рекомендуется, чтобы его площадь была не меньше 200 квадратных метров. При такой системе не требуется трудоемких работ и разрешения.
энергия земли для отопления дома

Тепловой насос типа земля-вода

Таким образом, можно отметить, что сделать геотермальное отопление загородного дома самостоятельно – это довольно сложно. Однако, можно осуществить задуманное, имея хотя бы одного помощника. Оптимальным вариантом является третий способ, однако есть несколько необходимых моментов, без которых он не будет работать, а в частности, – водоем.

Заметим, что, несмотря на то, что обустройство системы, которая получает тепло земли для отопления дома, является довольно дорогостоящим, все-таки, не экономьте на монтаже. Ведь именно от качества монтажа будет зависеть эффективность отопления.

Чем так хорошо геотермальное отопление

Преимущества геотермального отопления включают несколько пунктов, которые обусловливают распространение такой системы:

  • Энергия земли для отопления дома не может быть исчерпана.
  • Здесь не существует риска возгорания.
  • Покупать топливо и хранить его – не требуется.
  • Система полностью экологична и безопасна.
  • Работает автономно.
  • На обслуживание отопления не приходится тратиться.
  • Производительность высокая.

Отопление дома энергией земли прекрасно сочетается с теплым полом. Если использовать такое сочетание двух отопительных систем, то у вас будет равномерно распределенная температура по всем помещениям, не будет зон перегрева. Если изучить отзывы, то можно отметить, что затраты на монтаж системы окупаются, в среднем, через три года.

Рекомендуем к прочтению:

тепло земли для отопления дома

В геотермальной системе отопления часто используют теплые полы

Нюансы при установке

Несмотря на то, что термальное отопление дома в России является пока еще лишь дополнительным или альтернативным источником получения тепловой энергии, такая система получает свое распространение. Хоть метод отопления дома и довольно непривычен для нас, однако элементы системы очень напомнят вам водяное отопление. Ведь помещение также будет топиться радиаторами, куда по трубопроводу будет идти тепло.

геотермальное отопление загородного дома

Монтаж горизонтального теплообменника геотермальной системы отопления

Геотермальное отопление частного дома в обязательном порядке предполагает то, что основная часть системы будет размещена под землей, когда вы используете вертикальный или горизонтальный теплообменники. А в помещениях ставится сам прибор, генерирующий тепловую энергию.

Подводим итоги

Отопление дома от земли можно установить и самостоятельно, на это способен практически каждый владелец частного или загородного дома, который в состоянии приобрести оборудование. Отопление загородного дома из земли становится все более распространенным в настоящее время. И сегодня можно встретить даже специально созданные университеты, которые изучают такую систему для ее последующей модернизации.

Геотермическое отопление дома – это своего рода инновационный способ отопить свой дом, который, однако, существует уже относительно давно.

Сегодня же подземное отопление частного дома совершенствуется, разрабатывается максимально простой, но при этом – функциональный способ монтажа. В данном случае предполагается возможность самостоятельного расчета всех параметров и так далее. Земляное отопление загородного дома очень скоро превратится в основной способ обогреть свое жилище, а видео по монтажу такой системы вы можете найти ниже.

принцип работы геотермальной системы отопления на примерах фото и видео

Содержание:

1. Первые геотермальные отопительные системы
2. Принцип работы геотермального отопления
3. Технические особенности работы системы отопления геотермального типа
4. Достоинства геотермального отопления

Если в давние времена влияние человека на окружающую его среду было незначительным, то с появлением различных механизмов и сложного оборудования эффект, оказываемый этими приборами, является крайне негативным. Многочисленные тепловые электростанции, фабрики, заводы и иные предприятия, как известно, загрязняют природу, нанося серьезный вред экологии. Именно поэтому не так давно были разработаны специальные геотермальные системы отопления, призванные стать альтернативой традиционным системам теплоснабжения помещения. Ведь очень выгодно устанавливать геотермальное отопление принцип работы которого весьма эффективен и практичен.

геотермальные отопительные системы

На территории постсоветского пространства такой вариант обогрева не приобрел такой популярности, как в западных странах, однако нельзя не отметить тот факт, что геотермальное отопление принцип работы которого основан на применении тепла, полученного непосредственно от земли, может стать настоящим прорывом в сфере современных технологий и позволит обогревать жилища на всей планете без вреда для окружающей среды.
Принцип работы геотермального отопления очень схож с функционированием традиционного холодильника, с той лишь разницей, что основное назначение холодильника заключается в охлаждении, в то время как геотермальные отопительные системы, напротив, вырабатывают тепло.

Правильно отрегулированная коммуникация позволит не только качественно обогреть жилое помещение, но и избавит от необходимости приобретения кондиционеров в жаркий период года, так работу такого отопления можно настроить не только на нагревание, но и на охлаждение.

О том, как работает отопление от земли и какими достоинствами они отличаются, далее и пойдет речь.

Первые геотермальные отопительные системы


Наибольшее распространение такие коммуникации приобрели в 80-х годах двадцатого века в США во время экономического кризиса. Особой популярностью такие системы пользовались у тех, кто имел некоторые накопления. И, несмотря на то, что устройство было в некоторой степени дорогостоящим, такое отопления окупалось за считанное время.

м

Уже позже опыт американцев переняли и европейские страны. К сегодняшнему сегодня миллионы человек эксплуатируют такое отопление, так как оно не только не является прихотливым в обслуживании, но и отличается массой иных достоинств.

Принцип работы геотермального отопления


Как известно, геотермальная система отопления очень экономична, поэтому она станет прекрасной альтернативой современным вариантам обогрева помещений, требующим гораздо больших затрат.
Принцип работы основан на использовании тепла от находящейся внутри земли магмы, нагревающей верхние слои почвы. Именно геотермальное тепло и является основой устройства такого отопления, а его функционирование осуществляется с помощью специального насоса. Этот элемент устанавливается на поверхности, а все необходимые теплообменники монтируется в шахте.

Вода, проходящая сквозь этот насос, прогревается и впоследствии применяется для различных домашних нужд. Одно из основных достоинств такого нагрева – экономичность, так как известно, что геотермическое отопление дома, а точнее, его насос, потребляет около одного кВт энергии, в то время как полезная мощность равна примерно четырем – шести кВт.

геотермическое отопление дома

Технические особенности работы системы отопления геотермального типа


Для того чтобы соорудить качественное геотермическое отопление жилища, недостаточно лишь изучить фото этих конструкций и видео по их установке. Весь процесс монтажа является весьма сложным, поэтому в случае трудностей правильнее будет обратиться за помощью к квалифицированным специалистам.

Однако оборудовать такую коммуникацию можно и самостоятельно.

Для начала пробурить шахту, расчет которой будет зависеть от следующих факторов:

  • площадь, которую имеет постройка;
  • вид грунта на обустраиваемой территории;
  • особенности строения земной коры в конкретном регионе;
  • климатические условия.

Как правило, длина, на которую выполняется бурение шахты, может варьироваться от 25 до 100 метров.

Затем требуется спустить в оборудованную шахту трубки, поглощающие тепло. Прогретая до определенной температуры вода должна поступать в тепловой насос, где она сжимается и впоследствии передается системе отопления.

геотермальное отопление принцип работы

Сконструировать такую отопительную систему в одиночку довольно проблематично, поскольку некоторые ее элементы имеют весьма большой вес. Поэтому правильнее будет работать в паре с помощником. Читайте также: «Как сделать геотермальное отопление дома – принцип работы, варианты устройства своими руками».

Достоинства геотермального отопления


Основными преимуществами такого способа оборудования отопления в жилой постройке являются следующие:
  • энергии, образуемой таким способом, производится гораздо больше по сравнению со многими другими системами, а цена потраченных на ее обустройство расходных материалов окупается за кратчайший срок;
  • современные системы теплоснабжения имеют существенно более низкий показатель экологической безопасности по сравнению с геотермическим вариантом. Монтаж такого отопления позволит оборудовать коммуникацию, которая не будет выделять никаких вредных для атмосферы веществ;
  • для того чтобы произвести геотермальное тепло, совершенно не нужно использовать никакие углеводороды или иные элементы химического происхождения, что также положительно сказывается на безопасности эксплуатации этой системы и предотвращает возможное возгорание;
  • при условии правильного монтажа срок службы отопления такого типа может достигать 30 лет, при этом каких-либо ремонтных работ выполнять не придется.

Качественно оборудованная система геотермального отопления станет настоящим кладом для хозяев и позволит надолго забыть о применении дополнительных нагревательных приборов в жилище, которые зачастую имеют довольно высокую стоимость.

Принцип работы геотермального отопления на видео:


принцип работы, стоимость, видео, отзывы

В моду входят альтернативные способы обогрева жилья. Для таких систем нет необходимости в близком расположении дома от газовых магистралей. При этом в конструкциях не предусмотрено никакого сжигания топлива. Одним из эффективных вариантов является термальное отопление дома. Развивающиеся технологии способствуют тому, что на отечественном рынке появляются разнообразные модели этого вида обогрева помещений.

Применение энергии земли

Необходимо учитывать, что грунт даже при сильном морозе не промерзает слишком глубоко в большинстве регионов страны. Данной свойство эксплуатируется даже строителями, которые занимаются прокладкой трубопроводов ниже среднего уровня промерзания почвы. Термальное значение имеет показатель на уровне +5-+70С. Это позволяет использовать энергию земли для отопления дома.

Полученное тепло благодаря современной установке удается аккумулировать. Принцип работы геотермального отопления дома, по отзывам владельцев, схож с принципом работы холодильника. Алгоритм рабочего цикла заключается в следующем:

  • нужно получить тепло, чтобы сохранить его и перенаправить в энергетический аккумулятор;
  • осуществляется нагрев антифриза в одном из контуров системы, а он передает энергию воде, циркулирующей во втором контуре отопления и ГВС;
  • охлажденный антифриз перенаправляется в район теплообменника, чтобы снова набраться теплом.

Такой подход позволяет воспользоваться для отопления дома теплом земли. В работе систем используются геотермальные насосы. Извлеченного тепла может хватить как для работы установки в виде основного источника тепла в помещении, так и для эксплуатации ее в качестве дублирующей или вспомогательной схемы.

ВИДЕО: Чудо техники — тепло из-под земли


принцип работы, стоимость, видео, отзывы

В моду входят альтернативные способы обогрева жилья. Для таких систем нет необходимости в близком расположении дома от газовых магистралей. При этом в конструкциях не предусмотрено никакого сжигания топлива. Одним из эффективных вариантов является термальное отопление дома. Развивающиеся технологии способствуют тому, что на отечественном рынке появляются разнообразные модели этого вида обогрева помещений.

Применение энергии земли

Необходимо учитывать, что грунт даже при сильном морозе не промерзает слишком глубоко в большинстве регионов страны. Данной свойство эксплуатируется даже строителями, которые занимаются прокладкой трубопроводов ниже среднего уровня промерзания почвы. Термальное значение имеет показатель на уровне +5-+70С. Это позволяет использовать энергию земли для отопления дома.

Полученное тепло благодаря современной установке удается аккумулировать. Принцип работы геотермального отопления дома, по отзывам владельцев, схож с принципом работы холодильника. Алгоритм рабочего цикла заключается в следующем:

  • нужно получить тепло, чтобы сохранить его и перенаправить в энергетический аккумулятор;
  • осуществляется нагрев антифриза в одном из контуров системы, а он передает энергию воде, циркулирующей во втором контуре отопления и ГВС;
  • охлажденный антифриз перенаправляется в район теплообменника, чтобы снова набраться теплом.

Такой подход позволяет воспользоваться для отопления дома теплом земли. В работе систем используются геотермальные насосы. Извлеченного тепла может хватить как для работы установки в виде основного источника тепла в помещении, так и для эксплуатации ее в качестве дублирующей или вспомогательной схемы.

ВИДЕО: Чудо техники — тепло из-под земли

Принцип работы

Отопление из земли уже давно не является фантастической или единичной разработкой. Во многих европейских странах это направление относится к приоритетным. В нашей стране оно также завоевывает своих поклонников.

Давно было замечено, что во время испарения некоторые вещества охлаждают покидаемую поверхность. Данное свойство впервые стало применяться в бытовых и промышленных рефрижераторах для охлаждения. Позже возникла идея использовать обратный эффект этого явления, получая теплый воздух. Ее внедрили в кондиционеры, работающие на обогрев. Однако, они не способны функционировать при температуре ниже -50С. Геотермальные аппараты лишены такого недостатка.

Схема работы оборудования

Базовым звеном в системе является тепловой насос, используемый в двух контурах:

  • первый контур – классическая система отопления с водяным теплоносителем, состоящая из магистральных труб, радиаторов и запорной арматуры;
  • второй контур – крупный по габаритам теплообменник, расположенный в толще грунта либо под крупным открытым водоемом.

Внутри второго контура применяют как специальный антифриз, так и подготовленную воду. Он обогревается за счет энергии внутреннего тепла земли и переходит в тепловой насос. От него тепло передается во внутренний контур и поступает в радиаторы.

Важной деталью является тепловой насос. Его габариты не превышают размер стиральной машинки. Потребляя 1 кВт, аппарат выдает 4-5 кВт мощности на обогрев. Для сравнения кондиционеры работают примерно в режиме потребления/отдачи 1 к 1.

Как работает тепловой насос

На сегодня цена тепла земли для отопления дома остается еще пока высокой, но происходит постоянное ее снижение.

Основные затраты в процессе монтажа уходят на дорогостоящее иностранное оборудование и проведение работ с грунтом. Существуют также разработки для того, чтобы самостоятельно сконструировать геотермальные насосы, создающие тепло в доме.

С этой статьей читают: Альтернатива газовому отоплению

Преимущества системы

Геотермальное отопление обладает массой позитивных качеств, которые выгодно выделяют его среди других систем, например, газовых или электрических. К преимуществами относятся:

  • установка абсолютно безопасно в плане возгорания, так как в ней отсутствует пламя;
  • для монтажа не нужно пробивать дымоходы;
  • отсутствуют вредные выбросы, шумы или неприятные запахи;
  • компактное оборудование не занимает много места;
  • к нему не нужно доставлять и хранить никакого топлива;
  • используется неисчерпаемая энергия земли;
  • аппаратура может работать зимой на нагрев, а летом на охлаждение;
  • высокая производительность при автономной работе;
  • хотя монтажные затраты дорогие, но эксплуатационные расходы в разы меньше, чем у традиционных источников обогрева.

Сравнительная таблица разных систем отопления

Разновидности компоновки

Существует несколько вариантов монтажа геотермальных систем. Они являются близкими по эффективности и применяются в зависимости от возможностей близлежащего ландшафта и температурных условий региона.

Вертикальные установки

Основное отличие заключается в монтаже теплообменника. Наиболее компактным является вертикальное его расположение. Данный вариант не требует значительных земельных площадей. Однако, необходимо использовать буровую установку, так как понадобятся глубинные скважины.

Примерная глубина скважин для геотермальных систем составляет 50-200 м для эффективного функционирования.

Этот вид является наиболее дорогостоящим в монтаже, но его предполагаемый период эксплуатации составляет по заверениям производителей до 100 лет, что пока является наибольшим сроком среди подобных систем. Главным преимуществом вертикального монтажа является максимальная сохранность прилегающего ландшафта.

С этой статьей читают: Какое отопление в частном доме самое экономичное

Горизонтальный монтаж

Для регионов, у которых уровень промерзания грунта относительно неглубокий, выгодно располагать теплообменник в горизонтальной плоскости. Трубы в такой ситуации располагаются в вырытой траншее. Она занимает достаточно большую площадь, что часто преподносится в качестве недостатка этой компоновки. Однако, в этой ситуации не требуется проводить дорогостоящее бурение.

Коллектор в виде трубок распределяется петлями по выделенной территории. Необходимо отстраняться на 1,5-2 м от корней деревьев, чтобы они не повредили конструкцию. Примерная площадь для отопления дома в 250 м2 составит около 600 м2. Не все располагают такими ресурсами для размещения геотермального коллектора.

Подводное размещение

Монтаж коллектора под толщей воды является одним из наиболее эффективных способов обогрева жилья. Желательно, чтобы водоем располагался не дальше 100 м от домостроения. Спирали коллектора монтируются под глубину не менее 2,5-3 м, что позволит находиться им ниже точки промерзания. Зеркало водоема должно быть не менее 200 м2 по площади.

При водяном размещении коллектора существенно снижается необходимость в водяных работах, при этом нет потерь в эффективности установки.

Внутри дома такое отопление будет напоминать классическую водяную систему с радиаторами. Однако, подогрев теплоносителя будет осуществляться без применения топлива.

Конечно, такая система пока еще очень дорогая – в 2-3 раза дороже газового отопления. Но если просчитать экономию на топливе, безотказность и безопасность оборудования, длительность эксплуатации – обычно дома строят не на 10 и даже не на 20 лет, а на гораздо больший срок, становится понятно, что за такими система будущее. Можно попробовать прямо сейчас заняться установкой, а можно подождать еще несколько лет, когда на рынке появятся отечественные разработки.

ВИДЕО: Экономичное отопление дома, виды тепловых насосов, схема подключения


Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
