Установка газового котла: нормативы, требования, правила

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Для мощных газовых котлов требуется отдельное помещение

Для установки мощных газовых котлов требуется отдельное помещение

Нормы установки газового котла

Содержание статьи

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

  • на первом этаже дома;
  • в цокольном или подвальном этаже;
  • на чердаке:
  • газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

  • при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
  • от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

  • Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
  • Высота потолка — не менее 2,5 м.
  • Наличие вентиляции:
    • вытяжка производительностью не менее трехкратного объема помещения;
    • приток такой же, плюс воздух на горение.
  • Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м2, при толщине 4 мм — не менее 1 м2, стекло 5 мм — 1,5 м2.
  • В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м2. Организация отведения продуктов горения в напольном газовом котле

    Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

  • Высота потолков — не менее 2,5 м;
  • Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м
    3
    .
  • Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
  • Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
  • В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

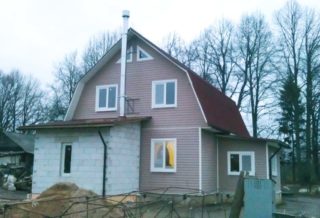

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

  • Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
  • Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
  • Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены. Пристройка должна строится на несвязном фундаменте

    Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

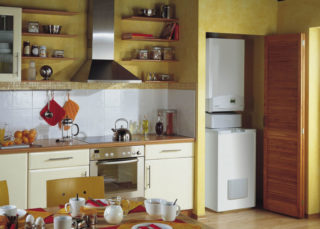

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Расстояние от стены до котла газового

Настенный газовый котел закрытого типа 24 Квт. На каком расстоянии от боковой стены должен быть повешен котел? Каким СНиПом руководствуемся в 2015г

Хороший вопрос, спасибо. В интернете на эту тему бытует немало заблуждений, будет полезным разобраться.

«Каким СНиПом руководствуемся в 2015»? Как ни странно, никаким, если речь идёт о Российской Федерации. В старом добром СНиП 2.04.08-87, действовавшем в различных редакциях до 2002 года, в разделе «Газоснабжение жилых домов» было написано следующее:

расстояние от стены до котла газового

Мы видим, что расстояние между газовым настенным котлом и стеной — 10 см при условии, что она выполнена из негорючих материалов. Однако СНиП 87 года утратил силу и сегодня вместо него действует СП 62.13330.2011. В новых правилах нет даже упоминания о дистанции между котлом и стеной. В этом есть логика, ведь современные газовые теплогенераторы сильно отличаются от тех, что выпускались четверть века назад. Корпус котлов с закрытой камерой сгорания нагревается значительно меньше. Единственный документ, на который сегодня можно однозначно опереться, это инструкция по монтажу и эксплуатации газового котла.  И для каждой модели котла производитель указывает индивидуальные данные, например:

расстояние от стены до котла газового

Настенные котлы Bosch серии Gaz 7000W, как с закрытой, так и с открытой камерой сгорания следует располагать не ближе 10 см от стены, как в старых советских нормах

расстояние от стены до котла газового

Котлы Beretta серии Ciao нельзя вешать ближе, чем 3 см от боковой стены

расстояние от стены до котла газового

Buderus Logamax plus можно монтировать вплотную к стене

Всё понятно — строго следуем инструкции. Но изредка встречаются настенные газовые котлы, в руководствах к которым вообще отсутствует указание о минимально необходимой дистанции до стены. В этом случае для котлов с закрытой камерой сгорания мы советуем ориентироваться на положение СП о необходимости обеспечения удобного обслуживания теплового агрегата. Следует обеспечить свободный демонтаж кожуха котла. Вам придётся изучить конструкцию котла. На некоторых моделях чтобы снять кожух, сбоку необходимо открутить несколько винтов. Значит, следует оставить до стены пространство, достаточное для того, чтобы там поместилась отвёртка, около 15 см. Котлы, для которых не указана дистанция, мы рекомендуем вешать не ближе 10 см от стены, даже если в этом нет необходимости для обслуживания. Проще будет оформить ввод в эксплуатацию, у инспектора не возникнет вопросов.

Однако следует учитывать, что отдельные регионы имеют право принимать собственные нормативные акты (инструкции), частично заменяющие федеральные нормы. Нам неизвестно, чтобы на сегодняшний день региональные нормы ограничивали расстояния от котла до строительных конструкций, но всё же рекомендуем вам на всякий случай проконсультироваться в местном отделении МинГАЗа.

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

расстояние от стены до котла газового

Для установки мощных газовых котлов требуется отдельное помещение

Нормы установки газового котла

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

  • на первом этаже дома;
  • в цокольном или подвальном этаже;
  • на чердаке:
  • газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

расстояние от стены до котла газового

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

  • при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
  • от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

  • Высота потолков — не менее 2,5 м;
  • Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
  • Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
  • Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
  • В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

расстояние от стены до котла газового

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

расстояние от стены до котла газового

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см, для горючих и трудногорючих это 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. Если пол деревянный, делают негорючую подставку, которая должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла Общий объем топочной
< 30 кВт 7,5 м3
> 30-60 кВт 13,5 м3
> 60-200 кВт Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

основные требования и особенности монтажа

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

  • Если вы устанавливаете газовое оборудование в новом доме либо реконструируете топочное помещение с изменением местоположения газового оборудования, вам придётся заказать проект газоснабжения в организации, обладающей лицензией на соответствующие работы. Монтаж котла и дымохода должен быть выполнен в строгом соответствии с этим проектом, это обязательное условие для оформления акта приёмки газовой и пожарной службой. Местоположение котла определит проектировщик, а утвердит инспектор. Сами вы не вправе решать подобные вопросы.
  • На сегодняшний день действующие в России и странах СНГ правила требуют соблюдения горизонтального расстояния между корпусом газового котла и открывающейся створкой окна не менее 0,5 м. Дистанция до глухого окна либо не открывающейся его части не нормируется. Это условие вполне оправдано для традиционной техники с открытой камерой сгорания, где воздушный поток от открытого окна может влиять на стабильность работы горелки. Увы, специфику газовых котлов с закрытой камерой сгорания (турбированных), не зависящих от воздушной среды в помещении, актуальные нормы не учитывают.
  • Если вы живёте в России: помимо федеральных строительных правил, регионы имеют право принимать собственные территориальные нормы (ТСН), дополняющие, а в некоторых случаях заменяющие отдельные положения общероссийских правил. В некоторых субъектах для котлов с закрытой камерой сгорания делают исключение. В части их расположения и требований к помещению допускается ориентироваться на технические требования производителя оборудования. Они указыны в руководстве по монтажу котла. Как правило, для турбированных котлов при условии забора воздуха снаружи дома расстояние от котла до окна не ограничивается.
  • Во многом фактором, определяющим расположение турбированного газового котла в помещении, в том числе относительно окон, является размещение коаксиального дымохода. В строительных нормах о двойных трубах сказано немного, поэтому в основном приходится ориентироваться на требования производителей.

Рекомендации производителей турбированных котлов схожи, но всё же могут в деталях отличаться. На иллюстрации — минимально допустимые расстояния (в том числе до окон) для коаксиальных дымоходов, отводящих продукты сгорания и подводящих воздух к газовым котлам с закрытой камерой сгорания DeDietrich.

Фрагмент из руководства к котлу Navien Ace. Требования строже: газоход не должен располагаться ближе 60 см от открывающегося окна.

Оптимальный вариант расположения коаксиального дымохода — прямой выход на улицу (справа), но допускаются и горизонтальные участки

  • Если котёл навешивается не на ту стену, где расположено окно, а на перпендикулярную ей, также имеет значение расстояние между корпусом окна и боковой стеной. Для стен из сгораемых материалов это не ближе 20 см без дополнительной защиты. Для негорючих в нормах величина не прописана. Поэтому следует ориентироваться на данные, указанные в руководстве, а это от 2,5 до 25 см в зависимости от марки и мощности котла.
  • Все нюансы, связанные с наличием региональных правил и, что немаловажно в нашей стране, трактовкой норм местными специалистами, вы сможете узнать в местном отделении газовой службы или в проектной организации.

Источник: http://xn—-8sbb2abjddd0ao2b.xn--p1ai/index.php/vse-pro-stroitelstvo/item/431-mozhno-li-raspolozhit-nastennyj-turbirovannyj-gazovyj-kotjol-v-20-sm-ot-okna

Установочное расстояние между газовой колонкой и газовым котлом. Расстояние от счетчика до котла

Вопрос №14: Какое минимальное расстояние должно быть между газовым котлом и газовой колонкой?Если я правильно понимаю то над котлом газовую колонку совсем нельзя вешать,даже если и будет определенное расстояние?(Петр

Ответ: Прежде всего внимательно читаем паспорт на изделие «Водонагреватель газовый проточный» раздел «Установка аппарата, место и схема установки».

В первую очередь необходимо выполнять требование завода-изготовителя а потом уже требования газовой службы.

Обратите внимание

При заказе проекта на установку газового водоподогревателя проектировщики в первую очередь выполняют требование именно производителя газового оборудования, а не требования  СНиПов.

На сегодняшний день  норм на расположение бытовых газовых приборов и газового оборудования не существует . Газовики пытаются пользоваться старыми СНиПами и Сводами Правил но даже в них конкретно такие нормы детально не указаны да и они утратили силу уже.

В старых правилах указаны были только расстояния между плитой и газовой колонкой-10сантиметров, расстояние между газовым котлом и счетчиком-20 см., а вот расстояние между котлом и колонкой даже в них не был определен.

СНиПом от 2003 года оговаривалась норма, что все что не указано в нормах определяется технической документацией на газовое оборудование. Самое интересное что ранее  не все  производители газового оборудования указывали  установочные размеры .

Такие же проблемы и с проектами на газоснабжение домов и квартир, установочные размеры оборудования не указываются проектировщиками а указывается только место их установки.

Значит потребителю приходится пользоваться здравым смыслом и максимальным удобством при пользовании.

Единственный нормативный документ, действующий на сегодняшний день ,это Свод Правил СП 62.13330.

2010 «Газораспределительные системы»,раздел 7 «Внутренние газопроводы» гласит: «При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта»,других рекомендаций по размещению газового оборудования в данном документе не оговаривается.

Важно

Устанавливать газовую колонку над котлом категорически запрещено самим изготовителем газового водоподогревателя, читаем опять же паспорт на изделие.

При установке газовой колонки и котла на газе их необходимо располагать как можно ближе друг к другу, так как удаление продуктов горения надо организовывать в один дымоход, а он не должен иметь горизонтальных отрезков, пример показан на фото:

Какое расстояние должно быть от окна до газового котла?

Дело обстоит следующим образом:

  • В действующих СНиП расстояние от газового котла до окна прямым образом не нормируется. Однако имеются указания на необходимость соблюдения рекомендаций производителей отопительного оборудования.
  • Многие (не все) производители водонагревателей ограничивают для газовых котлов с открытой камерой расстояние от открывающейся створки окна до корпуса котла. Как правило, это 50 см, но встречаются и иные значения. Такое отдаление обусловлено стремлением избежать возможного влияния порывов ветра на стабильность работы горелки.
  • Котлы с закрытой камерой сгорания не зависят от состояния атмосферы внутри помещения, черпая воздух для горения с улицы в случае организации газоотвода/забора воздуха через коаксиальную трубу снаружи здания. Даже в случае забора воздуха из топочной влияние окна или форточки минимально, так как воздух поступает в топку в центре верхней части корпуса. В инструкциях для таких теплогенераторов расстояние до окон, как правило, не оговаривается.

При установке газового котла с закрытой камерой сгорания имеет значение расстояние от окна до выхода коаксиального газоотвода на фасадную стену. Опосредствованно это влияет и на дистанцию от окна до корпуса водонагревателя

В итоге: при определении расстояния от газового котла до открывающейся створки окна необходимо руководствоваться рекомендациями производителя. Если их нет, необходимость соблюдать дистанцию отсутствует, водонагреватель можно располагать вплотную.

Однако существует ограничение, которое также может повлиять и на расположение водогрейного газового котла относительно окна. СП 62.13330.2011 предписывает размещать отключающие устройства (краны) газопроводов низкого давления не ближе 0,5 м от дверей либо открывающихся окон.

Кран, расположенный близ котла с обратной стороны от окна, никак не влияет на дистанцию между окном и водонагревателем.

А вот если он размещён между окном (открывающейся его частью) и котлом, водонагреватель придётся отодвинуть от створки на 50 см плюс расстояние, необходимое для обслуживания теплогенератора, но не менее 10 см. Итого, 60 см и более.

Газовый кран, питающий котёл (газовая магистраль окрашена в жёлтый цвет) не может располагаться ближе 50 см от открывающейся части окна

В заключение отметим, что определение местоположения газового котла в топочном помещении — не ваша прерогатива, его должен определять исключительно лицензированный проектировщик.

Габаритная привязка водонагревателя в плане отражается в проекте газоснабжения, который должен пройти согласование в надзорных органах, в том числе службе газоснабжения.

Совет

Дело установщиков — неукоснительно следовать проекту, что является залогом успешного принятия оборудования в эксплуатацию.

teploguru.ru

Настенный газовый котел закрытого типа 24 Квт. На каком расстоянии от боковой стены должен быть повешен котел? Каким СНиПом руководствуемся в 2015г

Хороший вопрос, спасибо. В интернете на эту тему бытует немало заблуждений, будет полезным разобраться.

«Каким СНиПом руководствуемся в 2015»? Как ни странно, никаким, если речь идёт о Российской Федерации. В старом добром СНиП 2.04.08-87, действовавшем в различных редакциях до 2002 года, в разделе «Газоснабжение жилых домов» было написано следующее:

Мы видим, что расстояние между газовым настенным котлом и стеной — 10 см при условии, что она выполнена из негорючих материалов. Однако СНиП 87 года утратил силу и сегодня вместо него действует СП 62.13330.2011. В новых правилах нет даже упоминания о дистанции между котлом и стеной.

В этом есть логика, ведь современные газовые теплогенераторы сильно отличаются от тех, что выпускались четверть века назад. Корпус котлов с закрытой камерой сгорания нагревается значительно меньше. Единственный документ, на который сегодня можно однозначно опереться, это инструкция по монтажу и эксплуатации газового котла.

  И для каждой модели котла производитель указывает индивидуальные данные, например:

Настенные котлы Bosch серии Gaz 7000W, как с закрытой, так и с открытой камерой сгорания следует располагать не ближе 10 см от стены, как в старых советских нормах.

Всё понятно — строго следуем инструкции. Но изредка встречаются настенные газовые котлы, в руководствах к которым вообще отсутствует указание о минимально необходимой дистанции до стены.

Обратите внимание

В этом случае для котлов с закрытой камерой сгорания мы советуем ориентироваться на положение СП о необходимости обеспечения удобного обслуживания теплового агрегата. Следует обеспечить свободный демонтаж кожуха котла. Вам придётся изучить конструкцию котла.

На некоторых моделях чтобы снять кожух, сбоку необходимо открутить несколько винтов. Значит, следует оставить до стены пространство, достаточное для того, чтобы там поместилась отвёртка, около 15 см.

Котлы, для которых не указана дистанция, мы рекомендуем вешать не ближе 10 см от стены, даже если в этом нет необходимости для обслуживания. Проще будет оформить ввод в эксплуатацию, у инспектора не возникнет вопросов.

Однако следует учитывать, что отдельные регионы имеют право принимать собственные нормативные акты (инструкции), частично заменяющие федеральные нормы. Нам неизвестно, чтобы на сегодняшний день региональные нормы ограничивали расстояния от котла до строительных конструкций, но всё же рекомендуем вам на всякий случай проконсультироваться в местном отделении МинГАЗа.

Бытовые приборы учета потребления газа – газовые счетчики, стали пользоваться все большим спросом, в связи с ежегодным повышением стоимости «голубого топлива». Затраты на его установку, компенсируются в течение нескольких лет эксплуатации, благодаря тому, что фактическое потребление, значительно ниже норм, установленных органами местного управления.

Вопрос, который интересует каждого пользователя, решившего установить прибор: «Как спрятать газовый счетчик и трубы подвода к колонке или плите, без ущерба для эстетики кухни (столовой)?»

Выбор по техническим параметрам

Приборы учета расхода газа, представлены большим количеством модификаций от различных изготовителей и имеют некоторые отличия в своих технических параметрах. В связи с тем, что газ приравнен к источникам энергии повышенной опасности (в отличие от воды и отопления), установка счетчика проводится исключительно силами газовой компании.

После принятия решения по установке, не спешите покупать прибор учета на свое усмотрение.

Они имеют существенные различия, которые необходимо учесть:

  1. Пропускная способность – для обслуживания одной плиты на кухне, подойдет счетчик с параметром пропуска до 1,6 куб. м/час, колонки – 2,5 куб. м/час, котел отопления – до 4 куб. м/час газа.
  2. Диаметр подводящей газ трубы – в многоквартирных домах устанавливается труба диаметром ½ дюйма, в частном секторе и промышленных зданиях, размер может составлять ½, ¾ и 1 дюйм.
  3. Температурный режим эксплуатации – монтаж счетчика, допускает его соединение с трубой в неотапливаемом помещении или на улице. Разрешенные, к такой установке, приборы, имеют в своем обозначении символ «Т».
  4. Срок проверочных интервалов – в зависимости от завода изготовителя и назначения, газовые счетчики имеют различные проверочные сроки (8 – 12 лет). Данная характеристика указывается в техническом паспорте устройства.

Пользователям необходимо помнить, что срок проведения проверки (замены) счетчика высчитывается с даты изготовления, а не со дня его установки. Наиболее простым и чаще всего устанавливаемым на кухне, считается счетчик мембранного типа. Его основным преимуществом является надежность и хороший показатель точности, за все время эксплуатации.

Правила установки прибора учета газа на кухне

Пользователь, решивший установить газовый счетчик на кухне своей квартиры, должен учитывать, что данная процедура строго регламентирована по двум основным параметрам:

  1. «Врезка» в подводящую газ трубу, проводится на высоте 1,6 м от пола.
  2. Расстояние от колонки, плиты или отопительного котла до прибора, не должно быть меньше 0,8 м.

Именно эти правила, делают затруднительной возможность, спрятать газовый счетчик и трубы, для придания кухне более совершенного вида.

Может ли собственник отказаться от установки прибора, чтобы не портить ремонт на любимой кухне, даже ценой дополнительных затрат на оплату газа? Согласно принятому в 2009 году закону № 261-ФЗ, об обустройстве счетчиками 100% жилого сектора, нет.

Как спрятать счетчик и газовую трубу на кухне

Интернет заполнен объявлениями от частных ремонтных организаций, предлагающих произвести перенос и закрытие газовых труб и счетчика. Не забывайте, что ответственности (в виде) штрафа за самовольное переустройство, несет собственник жилого помещения.

Учтите следующие правила:

  • Не утапливайте трубу в стену, с последующей заделкой.
  • Запрещено закрывать оборудование не съемным коробом.
  • Не проводите трубы в системе вентиляции.

Укорачивание трубы или перенос счетчика, проводится только по согласованию с компанией, осуществляющей проверку и ремонт оборудования.

Спрятать их можно следующими способами:

  1. Оборудовать кухонную мебель отверстиями и каналами.
  2. Установить вентилируемый короб из гипсокартона.
  3. Декорировать различными комплектующими, которые широко представлены на рынке отделочных материалов.

Для качественного оборудования своей кухни газовым счетчиком, следует учесть необходимость последующего проведения ремонта помещения и изготовления (заказа) навесной мебели, которая поможет спрятать устройство и трубы.

Современную квартиру невозможно представить без бытовых приборов, системы отопления, водопровода и канализации. Эти элементы, необходимые для комфортной жизнедеятельности человека, мирно сосуществуют в пределах одной квартиры.

При этом важно не забывать правила безопасного расположения коммуникаций и электроприборов по отношению друг к другу.

Важно

Так, например, при подключении бытовых приборов на кухне нужно учитывать расстояние от газовой трубы до розетки, от которой они работают, расстояние от розетки и кабелей электроснабжения до отопительных приборов – батарей, конвекторов. Попробуем разобраться в этом вопросе, чтобы избежать аварийных ситуаций, штрафов и переделок.

Размещение розетки на нужном расстоянии от газовой трубы – залог безопасности на кухне.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте.

Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий.

Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Минимальное расстояние розетки до трубопровода или газовой трубы – 50 см.

Правила размещения труб и розеток

Прокладывая электрокабель, нужно учитывать, что он нагревается от токов, и отопительный прибор, находящийся рядом, тоже нагревает окружающий воздух. Поэтому лучше вообще избегать прокладки проводов вблизи труб газоснабжения и отопления.

Но если не получается, следует помнить, что нормами ПУЭ (правил устройства электроустановок) регламентировано, что температура воздуха в таких случаях не должна превышать +25˚С, поэтому в целях соблюдения правил пожарной безопасности, расстояние при параллельной прокладке расстояние от кабелей и проводов до труб отопления должно быть не меньше 100 мм, а до газовых труб – 400 мм.

При пересечении проводов с горячими трубопроводами расстояние между ними должно быть не меньше 50 мм, а с газопроводами – не меньше 100 мм.

Выключатель, розетка от газовой трубы должны размещаться на расстоянии не меньше 0,5 метра. Это требование обусловлено тем, что в газопроводе находится легковоспламеняющийся газ, а при аварийной ситуации малейшая искра из розетки или выключателя станет причиной непоправимой беды.

Близко расположенная к газовой трубе розетка может стать причиной аварийной ситуации, поскольку электричество соседствует с легко воспламеняющимся газом.

Чем регламентируются нормы

Расстояние от розетки до трубопровода, от электрокабелей до газовых труб регламентируется группой нормативных правовых актов Минэнерго – ПУЭ – правилами устройства электроустановок. В них четко описаны требования, предъявляемые к отопительным системам, газопроводам, их расположению по отношению к электрокоммуникациям.

Все параметры расположения электроприборов, проводов, розеток по отношению к газовым и отопительным трубам должны быть обозначены в проекте помещения. Они обязательно прописываются при составлении план-схемы кухни или другого помещения. Контроль над соблюдением возлагается на работников газовых контор. Они фиксируют нарушение и дают предписание устранить недостатки.

Но в любом случае, каждый из нас должен понимать, что от грамотного расположения всех коммуникаций в квартире зависит сохранность жилья, здоровье и жизнь его обитателей, безопасная эксплуатация оборудования на протяжении долгого времени.

Источник: https://rinnipool.ru/raznoe/rasstoyanie-ot-schetchika-do-kotla.html

Расстояние от дымохода до стены

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла.

Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см.

Совет

В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

  • С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.
  • Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.
  • Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
  • Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

  1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
  2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
  3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
  4. Дымоход должен выступать от стены на расстояние более 0,3 м.
  5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
  6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
  7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

  • У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°.
  • Необходимо это для стекания скапливающегося конденсата;
  • У дымоходного канала не должно быть больше двух сгибов;
  • Дымоход не должен находиться ниже уровня земли;
  • Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
  • Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
  • Если отверстие трубы находится над уровнем земли ниже чем 1,8 м., то следует установить решетку от защиты горячего дыма;
  • Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
  • Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Источник: https://astgift.ru/rasstojanie-ot-dymohoda-do-steny/

Установка газового котла в частном доме: требования и нормативы монтажа

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

котельная

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

  • общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
  • высота потолка не менее 2,5 метра;
  • уровень пола в топочной не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
  • норма освещения установлена 0,03 л/м2;
  • минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

требования к котельной

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

  • для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
  • 60 кВт – 13,5 м3;
  • более 60 кВт – 15 м3.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

  • поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
  • допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
  • каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
  • материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
  • конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
  • высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

схема дымохода на крыше

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

подключение к дымоходу

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

котельная

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

  • технический паспорт котла;
  • инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
  • копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

  • расширительного бака;
  • нагревателя горячей воды для бытовых нужд;
  • емкостного или скоростного разделителя;
  • распределительной гребенки;
  • не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

схема установки напольного котла

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

обраткаОбратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

схема обвязки

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м2. При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

схема установки настенного котла

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

коаксильный дымоходКоаксильный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

проекция котла с коаксильным дымоходом

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

  1. закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
  2. на поверхность листа нужно наклеить монтажный лист;
  3. в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
  4. повесить котел на стену;
  5. проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
  6. ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
  7. установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
  8. подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
  9. пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

схема установки

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

  • ежегодная чистка всех установленных фильтров;
  • контроль технической исправности блока управления;
  • осмотр теплообменника на наличие сажи;
  • проверка герметичности стыков и соединений газопровода путем обмыливания;
  • чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме


Требования к установке газового котла: нормативы, расположение, особенности

Содержание статьи:

Поскольку газ – самый выгодный вариант отопления для котлов, – оборудование этого класса остается востребованным на рынке. При выборе подходящего изделия следует знать, что при его монтаже возможен ряд сложностей, проявляющихся в определенных ограничениях. В их основу заложены требования к размещению газовой котельной в частном доме. Это касается, прежде всего, нормативов по пожарной безопасности.

Регламент для частных домов

Котел размещают на 1 этаже в помещении с окном и дополнительной вентиляцией

Действующие нормативные документы (СНиП), определяющие требования к установке газового котла с камерой закрытого типа, допускают его монтаж только в хорошо проветриваемом помещении. Само оно может располагаться в следующих местах:

  • на 1-ом этаже отапливаемого строения, в цокольной его части;
  • на заранее подготовленном основании в чердачном помещении;
  • в специально оборудованном для этих целей подвале.

Агрегаты с заявленной мощностью до 35 кВт (согласно другим положениям – до 60 кВт) разрешено размещать на кухне. При оценке этого показателя не учитывается другое оборудование, работающее на газу.

Существующие нормы для кухни

При мощности более 60 кВт объем кухни должен быть не менее 15 кв.м

Если мощность агрегата не более 30 кВт, объем кухни должен быть не менее 7,5 куб. метров. При размещении котла на 60 Ватт она согласно требованиям должна удовлетворять таким требованиям:

  • объем – не менее 15 куб. метров;
  • при большей мощности агрегата добавляется по единице на киловатт;
  • отметка по высоте комнат – не менее 2,5 метров.

В помещении обязательно монтируется вентиляция, которая обустраивается различными способами. Самый распространенный подход – использование вытяжки, производительность которой выбирается, исходя из объема жилого пространства – она должна втрое превышать его. Также важно, чтобы имелось окно с фрамугой и отверстие, обустроенное в нижней части дверного полотна.

Помещения в доме

Отдельное помещение с окном для возможного выхода ударной волны

Требования к помещениям для установки газового котла в квартире или доме и на кухне в целом очень схожи. К отличиям следует отнести:

  • при той же высоте потолков (порядка 2,5 метров) объем выбирается с учетом удобства обслуживания, но в любом случае – не менее 15 м3;
  • стены, разделяющие помещения, имеют показатель огнестойкости 0,75 часов и не распространяют огня;
  • монтируемая вытяжка должна удовлетворять тем же требованиям, что и на кухне.

Если установленное оборудование рассчитано на рабочую мощность более 150 кВт, как обязательное условие рассматривается отдельный выход на улицу. Желательно, чтобы в котельной имелся еще один выход, ведущий в подсобное помещение – кладовку или коридор. Также важно учесть расстояния от котла до стены в котельной.

Расстояние от котла до стены не может быть менее 200 мм, а до потолка – 450 мм. Удаленность от нижней части настенного оборудования до пола нормируется на уровне не менее 300 мм.

Пристройка котельных

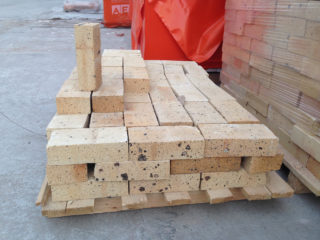

Для отдельных пристроек-котельных  используется огнеупорный кирпич

Когда в доме нет возможности выделить под котел отдельную комнату, обустраивается пристрой для котельной. Существующие нормы, оговаривающие высоту потолков и другие характеристики помещения, те же, что и для отдельных комнат. Дополнительно учитываются такие требования:

  • котельную допускается пристраивать только к капитальной стене, имеющиеся в ней окна и дверь располагаются на удалении до одного метра;
  • материалы, из которых изготовлен пристрой стен (кирпич, шлакоблоки и т. п.), согласно техническим условиям – негорючие, выдерживающие интенсивный нагрев в течение 45 минут;
  • стены пристройки не соединяются с капитальным зданием, фундамент делается отдельным.

Пристройка подлежит обязательной регистрации с документальным подтверждением права подводки газопровода. Без официальных документов и разрешения никто заниматься обустройством котла не имеет права.

Объединенные пространства и преимущества расположения на кухнях

В квартире-студии при установке котла важно правильно оформить документы на помещение

Становятся модными квартиры-студии и объединенные с гостиной кухни, визуально расширяющее пространство в квартире. При этом газовые службы классифицируют их как единое жилое помещение, где устанавливать газовые агрегаты запрещается. Выход из положения – при подготовке документов объединенную площадь определить как кухня-столовая, что позволит отнести ее к нежилым помещениям.

В данном случае претензий у разрешительных органов не будет. Если документы уже оформлены, можно попробовать переделать их. Решение о размещении котлов на кухонных площадях оптимально, поскольку в этом случае, как правило, имеется все необходимое:

  • готовый водопровод;
  • газовая подводка;
  • полногабаритное окно и действующая вытяжка.

Останется определиться с местом, которое выбирается из расчета возможности навешивания оборудования на кронштейнах, фиксируемых на стене. Даже для больших по площади кухонь в многоквартирных домах это лучший вариант, так как остается место для другой бытовой техники.

Если имеется лестница, ведущая на второй этаж, хозяева дома нередко рассчитывают установить котел под ней или в верхней комнате. В последнем случае самое главное – продумать вопрос об устройстве вентиляции, которая должна быть на порядок мощнее обычной, и конструкцию дымохода. Для их обустройства потребуется развитая сеть трубопроводов, способная обслужить два пространственных уровня. Диаметр труб для такой сети – не менее 200 мм.

Особенности монтажа согласно СНиП

На стену из дерева устанавливается огнеупорная накладка

Когда указания по монтажу котла в техпаспорте оборудования отсутствуют, его придется проводить согласно рекомендациям СНиП 42-101-2003 п. 6. 23. В них определено следующее:

  • газовые котлы, имеющие камеру закрытого типа, допускается навешивать на несгораемые стены с контрольным зазором величиной не менее 2 см;
  • если стена изготовлена из горючего материала (дерева и т. п.), ее следует защитить несгораемым покрытием;
  • в качестве защиты используется 3-хмиллиметровый кусок асбеста с закрепленной поверх него листовой заготовкой металла.

Выполнять функцию защиты может слой штукатурки рабочей толщиной не менее 3 см. При навешивании котла зазор от несущей конструкции оставляется не менее 3-х см. Размеры листовой защиты должны превышать габариты котла на 10 см по боковым сторонам корпуса и снизу; их запас по верху составляет около 70 см.

Поскольку асбест согласно последним данным считается опасным для человека материалом, поверх монтируется слой картона из минваты. Кроме того, допускается использовать состав из клея и керамики, обеспечивающий требуемую огнестойкость защиты. Индивидуальный регламент по месту обустройства оборудования навесного типа касается и удаления его корпуса от боковых стен. Если они выполнены из несгораемого материала, этот зазор не должен быть менее 10-ти см. Для горючих по своим свойствам покрытий он увеличивается до 25-ти см без учета слоя вспомогательной защиты.

Для напольной модели отопительного оборудования половое основание в комнате обязательно делается огнестойким. Перед монтажом на полу из древесных материалов делают негорючую подставку особой конструкции, позволяющую получить предел огнестойкости до 45 минут. Она изготавливается из уложенного на ложок кирпича или на основе толстой плитки из керамики. Последняя укладывается поверх асбестовой заготовки, хорошо закрепленной на стальном листе.

Установка газового котла в частном доме требования

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

  • Техпаспорт газового котла.
  • Инструкция по его эксплуатации.
  • Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
  • Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Цены на газовые котлы

котел газовый

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

  • Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
  • Высота потолка комнаты не меньше 2200÷2500 мм.
  • Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
  • Ширина проема двери должна быть не меньше 800 мм.
  • Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
  • Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
  • Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
  • Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
  • Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
  • В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
  • Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
  • Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.
Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

Цены на дымоходы и трубы

дымоходы

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

  • Вентиляционные и дымоходные каналы должны быть разделены.
Основные параметры естественной вентиляции котельной
  • Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
  • Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
  • Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
  • Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

  • Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
  • Дымоход не должен иметь более трех изгибов или поворотов.
  • Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.
Дымоходная труба может проходить через помещения или сразу выходить на улицу
  • Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

  • По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

  • По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

  • Северный регион – 1,5÷2,0 кВт.
  • Средняя полоса России – 1,0÷1,2 кВт.
  • Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней «розы ветров»

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

  • В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
  • Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
  • Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
  • Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

  • От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
  • От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

  • Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Цены на популярные газовые котлы

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

  • Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
  • Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
  • Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
  • Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
  • Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
  • Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла Общий объем топочной
< 30 кВт 7,5 м3
> 30-60 кВт 13,5 м3
> 60-200 кВт Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.


Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Требования к помещению для установки газового котла

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.


Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.
Требования для установки газового котла на кухне

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3


Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.
Требования к помещению котельной в частном доме

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
