Реле давления рм 5 регулировка инструкция. Реле давления насосной станции: регулировка, настройка

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот — «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы

Наиболее известны три варианта решения проблемы:

При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

Классическим способом — с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

Из чего состоит насосная станция

Данное устройство включает в себя:

Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

Препятствующий уходу воды самотеком.

Реле давления насосной станции, регулирующее напор путем включения/отключения насоса.

Бак-гидроаккумулятор, накапливающий и выдающий воду.

Систему обвязки, состоящую из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем мы поясним, как выполняется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения. Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками бака закачан воздух. Насос нагнетает воду в «грушу», она расширяется и сжимает внешнюю воздушную прослойку, которая начинает оказывать давление на стенки. Регулировка реле давления насосной станции дает возможность владельцу системы самому установить предел наполнения емкости и, как следствие, момент отключения насоса, контролируя величину по манометру.

Обратно в колодец вода не уйдет, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода устремится из груши по системе, а начальный напор будет равным выставленному значению. По мере расходования воды давление будет падать, а по достижении нижнего порога, выставленного в реле, произойдет включение насоса, и цикл повторится.

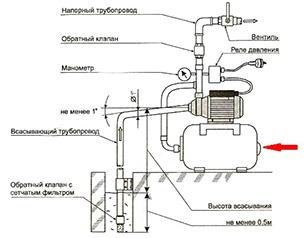

Правильный монтаж

Как мы уже указывали, важнейший элемент такой системы водоснабжения — реле давления насосной станции. Подключение его выполняется между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все разветвители могут быть собраны самостоятельно из единичных компонентов, мы рекомендуем приобрести пятиходовой штуцер, в котором предусмотрены резьбы под все основные детали, включая манометр. Важно не перепутать порядок расположения обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. При использовании стандартных комплектующих такая ошибка сведена к минимуму.

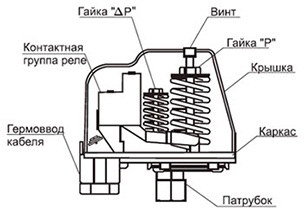

Устройство реле давления насосной станции

В конструкции станций для индивидуального водоснабжения в качестве регулятора пределов давления применяется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения во внутреннем устройстве и, как следствие, неисправности реле давления насосной станции также различны, хотя могут быть собраны в группы по сходству.

Внутри каждой модели (РД5 или РМ5) находится металлическая подвижная пластина (площадка), на которую с противоположных сторон оказывают давление две пружины. Также на нее опосредовано давит накачанная в грушу вода. Вращая прижимную гайку соответствующего пружинного блок

Реле давления рм 5 регулировка инструкция — Вода в доме

Реле давления РДМ-5 для водоснабжения.

Назначение и принцип действия.





Реле давления РДМ-5. Назначение и принцип действия.

Реле давления РДМ-5 применяется в автоматических системах водоснабжения. Рабочей средой систем, в которых используется реле давления РДМ 5, должна являться вода.

Устройство РДМ-5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды.
Принцип его действия следующий: при небольшом (менее 1 атм.

и предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство (например, насос), которым реле управляет;
при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.
После подключения и предварительной настройки реле давления работает в автоматическом режиме.

Технические характеристики:

Напряжение питания: 220-230 В 50 Гц
Максимальная номинальная мощность электронасоса: НР 2
Температура рабочей среды: 0+ 40°С
Рабочий диапазон давления: 1,0-4,6 атм.

Заводская настройка:
нижний предел давления — 1,4 атм.
верхний предел давления -2,8 атм.
Минимальный перепад давления: 1,0 атм.
Присоединительные размеры: 1/4″ (внутр.)
Степень защиты: 1Р 44

Подключение реле давления:

Регулировка реле давления

Регулировка нижнего предела давления РДМ-5 осуществляется гайкой (2), фиксирующей положение пружины.

Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке.
Для того, чтобы уменьшить значение нижнего предела уровня давления — нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (1) предназначена для регулировки дельты (разница) между нижним и верхним пределами давления.

Например:
Если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса.

Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Сечение проводов подводящего электрокабеля должно соответствовать мощности электронасоса. Розетка должна быть европейского типа, с заземлением. Подключение заземления обязательно!



Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т. д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных «P» и «ДP». Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует «дельта Р» — разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать — рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это «определенное давление» и есть то самое «P» — верхний предел;

4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (ДP) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять — это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку «P» вращают по часовой стрелке, а если нужно уменьшить — против (обычно рядом есть обозначения «+» и «-«). Вращать следует постепенно — оборот, пол-оборота. Чем выше значение «P», тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
— гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
— резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой «потолок»;
— насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку «ДP»: если нужно понизить давление включения, то по часовой стрелке, а если повысить — против.

ставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел — тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.

Какие же значения «P» и «ДP» выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения — много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ДP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное. Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки.

В составе большинства насосных станций применяется механическое реле давления РДМ-5.
бота его основана на балансе давлений — воды в баке и двух пружин в самом реле. Настройка верхнего и нижнего пределов реле осуществляют путем корректировки силы сжатия и выпрямления пружин. В конструкции реле присутствует третья дополнительная пружинка-булавка, которую часто оставляют без должного внимания. В процессе эксплуатации насосной станции может возникнуть ситуация, когда правильно настроенные пределы реле самопроизвольно начинают сдвигаться в ту или иную сторону. И если смещение давления включения не критично, то в случае увеличения значения отключения насос будет не в состоянии накачать нужное количество воды в гидроаккумулятор. Давление в баке попросту перестанет расти, достигнув максимума для насоса. В результате, реле давления не отключит насос от электрической сети, что означает его непрерывную работу в предельном режиме и скорый выход из строя.

Почему же смещаются пределы? Смещение может происходить по двум основным причинам: потеря воздуха в баке гидроаккумулятора и из-за той самой вышеуказанной маленькой пружинки в конструкции пластмассовой рамки, приводящей в движение шток с подвижными контактами. Одной своей стороной эта пружинка вставляется в специальные пазы-защелки на пластмассовом основании реле, а вторая сторона закрепляется в аналогичных пазах рамки. Пружинка эта с одной стороны согнута в кольцо (видно на фото), что и обеспечивает пружинные свойства, а с другой — просто немного выгнута, благодаря которому осуществляется фиксация от перемещений.

При каждом срабатывании реле пружинка немного проворачивается в пазах. И при активном использовании насосной станции количество циклов включения-отключения может быть очень большим, поэтому пластмассовые защелки постепенно вырабатываются (истираются). В результате, изгиба булавки уже недостаточно, чтобы предотвратить её постепенное смещение влево-вправо. Как следствие — изменяется сила давления этой пружинки на пластмассовую рамку, что и вызывает смещение настроенных пределов реле.

Первое время, для возобновления нормальной работы насосной станции можно снять крышку реле и сдвинуть пружинку на свое место. Это наиболее простое решение проблемы, но следует понимать, что при той же интенсивности использования повторное смещение неминуемо. Второй вариант немного более сложен — аккуратно подогнуть имеющийся изгиб пружинки, увеличить угол, а, значит, сделать фиксацию более надежной. Ну и самое кардинальное решение — выровнять изгиб булавки, а вместо него применить маленькую муфточку с болтовым зажимом. Подобно тем крепежам, что используются для закрепления провода в розетках и выключателях.

В следующей доработке нуждаются электрические контакты. Как известно, они рассчитаны на определенный допустимый ток.
нако частые включения-выключения вызывают их постепенное подгорание и износ. Это происходит потому, что пусковой ток насоса всегда выше номинального (паспортного), а также при отключении появляется небольшая электрическая дуга между контактами. Чтобы уменьшить эти явления, следует контакты в реле подключать параллельно. То есть, определить нулевой провод в сети и соединить его с одним проводом насоса напрямую, без реле. А фазный провод сети подключить к двум сетевым контактам РМ5. Второй же провод насоса подключается к двум другим соответствующим контактам.

http://www. agrovodcom. ru/jeelex-rele. php

http:///vodosnab_otopl/nasos/nasosnaya-stanciya-dlya-doma-i-dachi-svoimi-rukami. html — инструктаж и устройство станции водоснабжения

http://www. /watch? feature=player_embedded&v=OGJOZhLF6_Q – с какой глубины

Реле давления РДМ-5 позволяет автоматизировать работу электронасоса, вкючение его при понижении давления (открытие кранов) и отключении насоса при достижении верхнего предела (закрытие кранов).

Напряжение питания — 220-230 В 50 Гц
Рабочий диапазон давления — 1.0 — 5.6 атм
Максимальная температура воды — +40˚С
Присоединительные размеры — 1/4″ (внутр.)

Заводская настройка:
нижний предел давления — 1.4 атм
верхний предел давления — 2.8 атм

Ввод в эксплуатацию насосной станции.

Перед вводом в эксплуатацию насос обязательно должен быть заполнен водой:

Выкрутить пробку заливного отверстия или открыть заливной вентиль; Заполнить насос и всасывающую магистраль водой до тех пор, пока она не польется через край; Закрутить пробку (закрыть заливной вентиль).

Для станции автоматического водоснабжения перед включением необходимо проверить давление сжатого воздуха в гидроаккумуляторе, которое должно равняться приблизительно 1,4-1,5 атмосфер. Контролировать уровень давления в гидроаккумуляторе можно с помощью обычного шинного насоса. Если давление недостаточно, его необходимо поднять до требуемого уровня при помощи воздушного насоса.

Рекомендуется следующая процедура запуска насоса:

Заполнить насос и всасывающую магистраль водой; Закрыть вентиль; Включить насос в розетку; Чуть-чуть приоткрыть вентиль для обеспечения выхода остатков воздуха из насоса.

— Дать насосу поработать 1-3 минуты — за это время из трубы на выходе должна пойти вода. Если вода не пошла, необходимо отключить насос, долить в насос воды и еще раз повторить процедуру запуска насоса.

После пуска насосной станции необходимо проверить работоспособность автоматики.

Исправно функционирующее реле должно отключить насос, когда давление в системе достигнет верхнего уровня настройки реле, и включить насос, когда давление опускается ниже нижнего уровня настройки реле. При необходимости, можно осуществить настройку реле давления на необходимое давление включения и выключения насоса в пределах развиваемого насосом давления.

Реле давление типа РМ-5 имеет диапазон настроек от 1 до 5 бар.

Регулировка реле давления осуществляется в действующей системе.

Регулировка реле давления.

Открутить крепежный пластмассовый винт (1), снять с реле крышку (2). Вращением гайки (3) отрегулировать нижнюю границу рабочего диапазона, т. е. давление, ниже которого происходит включение насоса. Вращение по часовой стрелке увеличивает давление включения насоса; против часовой стрелки — уменьшает. Вращением гайки (4) отрегулировать разность между давлением включения и выключения насоса, т. е. настраивается верхняя граница рабочего диапазона, при достижении которой, насос отключается. Вращение по часовой стрелке увеличивает разницу между верхней и нижней настройкой; против часовой стрелки — уменьшает. При этом настроенное ранее давление включения (нижняя граница рабочего диапазона) не меняется.

Значения настроенных давлений контролируются по манометру при закрытии и открытии вентиля.

ВАЖНО!

Верхняя настройка реле (давление выключения насоса) не должно превышать давления, которое насос реально может развить в данных конкретных условиях эксплуатации.

Убедитесь, что при закрытии крана насос развивает необходимое для выключения давление, и реле выключает насос.

Не допускайте длительной работы насоса (более 10 минут) на закрытый кран (т. е. при отсутствии водозабора). Это чревато быстрым нагревом воды в корпусе насоса до высокой температуры и может привести к тепловой деформации деталей насоса.

Эксплуатация и обслуживание насоса.

Во время эксплуатации не оставляйте на длительное время без присмотра работающий насос или насосную станцию. Во время работы оборудования могут возникнуть различные аварийные ситуации, ущерб от которых при своевременном реагировании будет минимальным.

Также не оставляйте на длительное время без присмотра подключенную к сети насосную станцию (даже неработающую).

При правильном монтаже и соблюдении условий эксплуатации насос (насосная станция) практически не требует обслуживания.

Для станции рекомендуется один раз в месяц, а так же после длительного простоя перед пуском проверять давление воздуха в гидроаккумуляторе.



  Защита от холостого (сухого) хода BRIO-2000 –М.

Источник: pandia.ru

Добрый день, уважаемые читатели блога nasos-pump.ru

В рубрике «Принадлежности» рассмотрим реле давления, которое управляет по заданным давлениям включения и выключения работой автоматических насосных станций, а также поверхностных самовсасывающих циркуляционных насосов, насосов для скважин или колодезных насосов, если они используются совместно с гидроаккумуляторами. С помощью реле давления можно настроить автономную систему водоснабжения, систему полива или пожаротушения под требуемые задачи. В продаже представлены реле давления РМ-5, РМ-5G, РМ-12 производства итальянской фирмы Italtecnica. Основное отличие изделия РМ-5 от РМ-5G в том, что в последнем используется накидная гайка с подсоединительным размером 1/4″. Реле РМ-5G более удобно для монтажа.

Основные характеристики РМ-5 и РМ-12 указаны в таблице 1.



Таблица 1

Примечание: При использовании реле давления для управления насосным оборудованием максимальный ток коммутации составляет 10 А.

В последнее время в продаже появилось изделие РМ-5G (25 А) с максимальным током коммутации  для управления насосным оборудованием составляющим 16 А.

Конструкция реле

Конструктивно реле собрано в пластиковом корпусе и закрыто крышкой. На рис.1 обозначены основные элементы. Для снятия верхней крышки с изделия необходимо при помощи  отвертки под шлиц открутить пластиковую пробку на его торце.

1. Корпус – на нем расположены все элементы реле давления;

2. Подсоединительный фланец, используется для подсоединения автоматики к системе водоснабжения. Подсоединительный размер фланца – внутренняя резьба размером 1/4″. Во фланце находится рабочая камера и мембрана. Фланец и мембрана крепятся к корпусу реле с помощью четырех винтов;

3. Гайка регулировки разницы давлений ΔР между давлением включения и выключения. Чем сильнее мы будем сжимать пружину (закручивать гайку), тем эта разница будет больше;

4. Гайка регулировки давления отключения реле. При закручивании гайки давление отключения будет увеличиваться, а при отпускании – уменьшатся. На этом стержне также крепится верхняя крышка с помощью пластиковой пробки;

5, 6. Клеммы для подключения электрических проводов;

7. Клеммы для подключения заземляющих проводов от сети питания и двигателя;

8. Муфты для зажима кабелей, используются для жесткой фиксации кабеля сетевого питания и кабеля подключения двигателя.

Электрическая схема подключения реле давления

На Рис. 2 приведена схема электрического подключения реле РМ-5, РМ-5G, РМ-12.

Схема подключения реле в электрическую сеть очень проста. На клеммы 5, 6 (см. Рис. 1) подключаются провода.  При чем, не имеет значения, какая пара клемм входная (подключение ~220 В.), а какая выходная (подключение к двигателю).  После подключения проводов необходим убедится в их надежном контакте с клеммами реле, при необходимости нужно подтянуть контакты.

 Эксплуатация, обслуживание и регулировка реле

Реле давления РМ-5, РМ-5G, РМ-12 очень простые и надежные устройства управления автономной системой водоснабжения. При соблюдении условий эксплуатации они работает без сбоев и отказов долго и надежно. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в работе. Неправильная работа автоматики, как правило, приводит к выходу из строя насоса.

Рассмотрим наиболее частые случаи.

Жесткая вода. При жесткой воде или в воде с большим содержанием железа в процессе эксплуатации происходит постепенное «зарастание» прохода к рабочей камере, или зарастает сама камера. Диаметр прохода небольшой 5–5,5 мм. Может наступить такой момент, когда реле не включится или наоборот не выключится. Для устранения данного дефекта нужно прочистить проход или саму камеру, выполнив следующие шаги:

1. Отключить изделие от сети питания.
2. Сбросить избыточное давление, открыв водоразборный кран.
3. Если автоматика РМ-5G, то с помощью рожкового ключа на 17 открутить накидную гайку и снять реле. Если автоматика РМ-5, то необходимо снять крышку с реле давления, открутив с помощью шлицевой отвертки пробку фиксирующую крышку, отсоединить кабели от клемм 5, 6 и заземления (рис. 1), ослабив кабельные муфты, отсоединить кабели от изделия, при помощи ключа на 17 открутить и снять реле.
4. При помощи спички или другого тупого предмета прочистить забившийся проход. Прочищать нужно аккуратно по двум причинам: первая — из рабочей камеры может брызнуть вода и вторая причина – не повредить резиновую мембрану. Для чистки рабочей камеры необходимо открутить четыре винта, крепящих фланец к корпусу реле. Снять фланец и мембрану (не потерять при разборке специальный «пятак» — круглую металлическую пластину с двумя ушками), промыть и почистить фланец и мембрану.
5. Сборку производить в обратной последовательности. Если автоматика РМ-5, то перед монтажом, необходимо уплотнить резьбу при помощи фум ленты или специального герметика.

Повышенная влажность. Очень часто станция или автоматика размещаются в приямке. Отсутствие нормальной вентиляции приводит к повышенной влажности, а влажность приводит к окислению и подгоранию контактов в реле давления. В таком случае автоматика начинает работать не стабильно, включается с запаздыванием, или происходит ее включение при легком постукивании по корпусу. Если при снятии крышки на поверхности изделия присутствует влага, а на металлических частях  присутствуют следы белого налета, то высока вероятность того, что контакты подгорели. Для ремонта таких дефектов необходимо обратится в ближайший сервисный центр, или вызвать сервисного мастера на место установки станции или автоматики.

К нестабильной работе реле давления приводит также колебания напряжения электрической сети и попадание в систему водоснабжения воздуха.

Регулировка давления. Для регулировки давления предназначены две регулировочные гайки и пружины (рис 1). С помощью гайки 4 и большой пружины можно регулировать давление отключения системы. Чем сильнее мы сжимаем пружину, тем при большем давлении в системе автоматика отключатся. Одна из наиболее часто встречаемых причин безостановочной работы насоса – это неправильная настройка реле давления. Прежде чем настраивать автоматику необходимо посмотреть на рабочие параметры насоса, а именно, какой максимальный напор он выдает. Например: насос выдает максимальный напор 40 метров водяного столба или 4 бара (атмосферы). Теоретически, максимальное давления настройки реле может составить 4 бара, но, учитывая колебания сетевого напряжения, постепенный износ оборудования, максимальное давление на которое мы можем настроить автоматику не более 3,4–3,5 бара. При помощи гайки 3 и малой пружины мы настраиваем разницу ΔР между давлением включения и выключения насоса. Чем сильнее сжимаем пружину, тем разница между включениями и выключениями насоса больше. Самая минимальная разница между давлением включения и отключения насоса составляет 0,6 бар для РМ-5 и 1,5 бара для реле РМ-12 – это когда маленькая пружина полностью отпущена. С одной стороны разницу между давлением включения и выключения необходимо настраивать как можно меньше, чтобы уменьшить перепады давления. С другой стороны при минимальном диапазоне, увеличивается количество включений и выключений насоса, решается эта проблема, увеличением объема гидроаккумулятора. Для оптимальной работы насосного оборудования и автономной водопроводной системы необходимо выбирать золотую серединку между давлением включения и выключения насоса и объемом гидроаккумулятора.  Дополнительно как настраивать и регулировать реле давления, можно посмотреть здесь. Если остались вопросы, просьба писать в комментариях.

Спасибо за оказанное внимание.

 P.S. Понравился пост?  Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Источник: nasos-pump.ru

    Памятка монтажника по принципу работы PM/5. Так как PM/5 относится к экономичной серии автоматики для насосов, то и принцип действия ее простой и одновременно надежный.
    Краткое руководство по настройке реле давления серии PM/5 самое популярное реле давления для насосных станций!
Описанный ниже тип настройки можно применить к следующим моделям:

• PM/5-3W — реле с манометром и трехвыводным штуцером с резьбой 1 дюйм, 1,5-5 бар

• PM/5-G — реле давления с вращающийся гайкой ¼ дюйма, 1,5-5 бар

• PM/5ML — реле давления с наружной резьбой ¼ дюйма для установки на насосе, 1,5-5 бар

• PM/12 реле давления с вращающийся гайкой ¼ дюйма, 3-12 бар

    Так же, данная настройка, может применяется ко всем другим типам реле давлений PM/5
Для настройки Вам потребуется шлицевая отвертка (плоская) и рожковый ключ на 10 (в некоторых моделях понадобится ключ на 9!)

1. Отключите РД от электросети

1. Открутите верхний крепежный винт на корпусе РД

1. Аккуратно снимите крышку РД

1. После снятия крышки Вы увидите два подпружиненных винта большой и маленький.

Приступим к самой настройке реле давления PM5
 — БОЛЬШАЯ ПРУЖИНА (на рис.4) регулирует нижний порог включения насоса, чем сильнее Вы ее закрутите тем выше будет порог срабатывания включения насоса. Чем меньше она будет затянута тем позже при более высоком давлении будет включаться Ваш насос.
 — Вторая МАЛЕНЬКАЯ ПРУЖИНА (на рис.3) регулирует дельту* (расстояние между нижним порогом (включения насоса) и верхним порогом (отключения насоса)) . Стандартная настроенная заводская дельта 1,5 — 2,8 бар. Чем сильнее будет затянута маленькая гайка тем больше будет дельта и соответственно выше порог выключения насоса

    Самое главное правило настройка реле давления насосной станции, крутите по пол оборота не больше. После каждого оборота включайте насос и смотрите, что у Вас получилось!

Источник: baymart.ru

Ввод в эксплуатацию насосной станции.

Перед вводом в эксплуатацию насос обязательно должен быть заполнен водой:

Выкрутить пробку заливного отверстия или открыть заливной вентиль; Заполнить насос и всасывающую магистраль водой до тех пор, пока она не польется через край; Закрутить пробку (закрыть заливной вентиль).

Для станции автоматического водоснабжения перед включением необходимо проверить давление сжатого воздуха в гидроаккумуляторе, которое должно равняться приблизительно 1,4-1,5 атмосфер. Контролировать уровень давления в гидроаккумуляторе можно с помощью обычного шинного насоса. Если давление недостаточно, его необходимо поднять до требуемого уровня при помощи воздушного насоса.

Рекомендуется следующая процедура запуска насоса:

Заполнить насос и всасывающую магистраль водой; Закрыть вентиль; Включить насос в розетку; Чуть-чуть приоткрыть вентиль для обеспечения выхода остатков воздуха из насоса.

— Дать насосу поработать 1-3 минуты — за это время из трубы на выходе должна пойти вода. Если вода не пошла, необходимо отключить насос, долить в насос воды и еще раз повторить процедуру запуска насоса.

После пуска насосной станции необходимо проверить работоспособность автоматики.

Исправно функционирующее реле должно отключить насос, когда давление в системе достигнет верхнего уровня настройки реле, и включить насос, когда давление опускается ниже нижнего уровня настройки реле. При необходимости, можно осуществить настройку реле давления на необходимое давление включения и выключения насоса в пределах развиваемого насосом давления.

Реле давление типа РМ-5 имеет диапазон настроек от 1 до 5 бар.

Регулировка реле давления осуществляется в действующей системе.

Регулировка реле давления.

Открутить крепежный пластмассовый винт (1), снять с реле крышку (2). Вращением гайки (3) отрегулировать нижнюю границу рабочего диапазона, т. е. давление, ниже которого происходит включение насоса. Вращение по часовой стрелке увеличивает давление включения насоса; против часовой стрелки — уменьшает. Вращением гайки (4) отрегулировать разность между давлением включения и выключения насоса, т. е. настраивается верхняя граница рабочего диапазона, при достижении которой, насос отключается. Вращение по часовой стрелке увеличивает разницу между верхней и нижней настройкой; против часовой стрелки — уменьшает. При этом настроенное ранее давление включения (нижняя граница рабочего диапазона) не меняется.

Значения настроенных давлений контролируются по манометру при закрытии и открытии вентиля.

ВАЖНО!

Верхняя настройка реле (давление выключения насоса) не должно превышать давления, которое насос реально может развить в данных конкретных условиях эксплуатации.

Убедитесь, что при закрытии крана насос развивает необходимое для выключения давление, и реле выключает насос.

Не допускайте длительной работы насоса (более 10 минут) на закрытый кран (т. е. при отсутствии водозабора). Это чревато быстрым нагревом воды в корпусе насоса до высокой температуры и может привести к тепловой деформации деталей насоса.

Эксплуатация и обслуживание насоса.

Во время эксплуатации не оставляйте на длительное время без присмотра работающий насос или насосную станцию. Во время работы оборудования могут возникнуть различные аварийные ситуации, ущерб от которых при своевременном реагировании будет минимальным.

Также не оставляйте на длительное время без присмотра подключенную к сети насосную станцию (даже неработающую).

При правильном монтаже и соблюдении условий эксплуатации насос (насосная станция) практически не требует обслуживания.

Для станции рекомендуется один раз в месяц, а так же после длительного простоя перед пуском проверять давление воздуха в гидроаккумуляторе.



  Защита от холостого (сухого) хода BRIO-2000 –М.

Источник: pandia.ru

Реле давления рм 5 регулировка инструкция. Как подключить и отрегулировать реле давления воды. Уменьшение или повышение давления

Реле давленияРМ-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

1. Насосную станцию надо отключить от электричества.
2. Cлить воду из гидроаккумулятора.
3. Отвинтить на гидроаккумуляторе боковую крышку.
4. Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
5. При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройкиРеле давления РМ-5

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

1. Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
2. Отключить насос от электросети.
3. Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
4. Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.
5. Открыть кран, снижая давление в системе и контролируя включение насоса.
6. Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
7. Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.
8. Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже.Но для кранов это не комфортно.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый диапазон давления и фирма – производитель.

Основные характеристики качественного реле реле давления РМ-5производителя

• Доступный монтаж.
• Простота регулировки.
• Гидроизоляция реле давления.
• Соответствие контактной группы мощности мотора
• Надежность и долговечность.

Реле давления — это оборудование, которое используется для поддержания заданных показателей давления на насосном оборудовании и в магистрали, к которой оно подключено. Что такое реле давления для насоса, как выбрать, установить его? Ответы на эти вопросы вы сможете узнать из данной статьи.

Конструкцией предусмотрено наличие датчиков и контроллеров, выступающих в качестве чувствительных элементов. Они измеряют показания контролируемого параметра, после чего их преобразуют в удобный для обработки вид и передают на реле. Реле на основании данной информации отрабатывает запрограммированные операции и восстанавливает штатную работу системы.

Назначение

Реле давления воды для насоса (схема подключения представлена ниже) используется с целью автоматизации процедуры сохранения заданных параметров. Что делает данное устройство востребованным во всех системах, в которых предусмотрено управление процессами, связанными с регулированием в замкнутых системах показателей.

Классификация

На сегодняшний день реле давления классифицируется по следующим показателям:

• Предельные уровни измерений и контроля.
• Наличие дополнительных контактов.
• Способ установки.
• Степень защиты.
• Тип и уровень входного сигнала.
• Тип питания (внешнее или автономное).

Особенности конструкции

Реле давления воды для насоса (схема подключения дана ниже) — это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети.

Устройства, выпускаемые различными производителями, конструктивно похожи, отличия заключаются лишь в незначительных деталях. Отключение и подача питания насосного агрегата осуществляются посредством размыкания и замыкания контактной группы — основного элемента реле. Также в состав оборудования входят две пружины и поршень с мембраной.

После подсоединения к специальному переходнику станции давление жидкости начинает оказывать воздействие на мембрану, которая, в свою очередь, воздействует на поршень, который подключен к контактной группе.

На контактную группу с противоположной стороны воздействует большая пружина, сжатие которой регулируется посредством соответствующей гайки. Если вс

Реле давления РМ5 — настройка и управление системой водоснабжения. Реле давления насосной станции: регулировка, настройка

Реле давленияРМ-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

1. Насосную станцию надо отключить от электричества.
2. Cлить воду из гидроаккумулятора.
3. Отвинтить на гидроаккумуляторе боковую крышку.
4. Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
5. При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройкиРеле давления РМ-5

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

1. Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
2. Отключить насос от электросети.
3. Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
4. Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.
5. Открыть кран, снижая давление в системе и контролируя включение насоса.
6. Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
7. Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключ

Датчик давления рм 5 3w как настроить. Реле давления насосной станции: регулировка, настройка

При организации системы водоснабжения дома необходим не только насос, но и автоматика для обеспечения его работы. Один необходимых приборов — реле давления воды. Это небольшое устройство включает насос при падении давления в системе и выключает его при достижении порогового значения. Величину параметры включения и выключения можно регулировать. О том, как устроен этот прибор, как его подключить и как регулировать — в статье.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а са

Реле давления рм 5 регулировка инструкция — Отопление

Живя в городской квартире, мы не знаем о том, как устроена водопроводная система многоквартирного дома. Наша задача открыть кран, а уж из нее точно пойдет вода под определенным напором, достаточным и удобным для пользования. В частном домостроении все обстоит иначе, потому что приходится научиться разбираться во всех коммуникационных сетях, и в водопроводе тоже. А здесь без реле давления не обойтись. Итак, тема этой статьи: реле давления РДМ 5 – регулировка, инструкция к пользованию.

Реле давления РДМ-5

Почему выбрана именно марка этого прибора? Все дело в его высоких технических и эксплуатационных характеристиках. Судите сами:

• Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
• Может быть использовано при температуре от 0С до +40С.
• Диапазон давление (рабочее) от 1,0 атм. до 4,6.
• На заводе само реле настраивают: нижний уровень 1,4 атм., верхний 2,8 атм.
• Перепад давления составляет 1,0 атм. – это минимальный показатель.
• Степень защиты 1P 44.
• Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.

Принцип работы

Итак, устройство РДМ 5 – это реле двухконтактное, используемое для коммутации электрической сети. Оно срабатывает только в зависимости от напора воды. Вот его принцип работы:

• Производится регулировка прибора по нижнему и верхнему пределу. Если давление воды в насосной станции дома ниже верхнего предела, то контакты самого реле замкнуты, то есть, по его электрической схеме проходит ток. Значит, сам насос работает.
• Как только напор воды в системе переходит верхний предел, реле срабатывает на отключение подающей сети, то есть, его контакты размыкаются.

Как видите, принцип работы реле давления достаточно прост. Здесь главное, точно провести настройку по пределам.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

• Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
• Реле давления с гидроаккумулятором.
• Водоочистка в виде системы емкостей и фильтров.
• Потребитель.

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм., то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Внимание! Давление в воздушной части гидроаккумулятора должно быть на 10-20% меньше нижнего предела срабатывания насосной станции. Такую регулировку можно провести только на расширительном баке, который отключен от водопровода.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.

Схема подключения реле

И еще несколько полезных советов.

• Включать реле давления можно только в розетку с заземлением.
• Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
• Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Заключение по теме

Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.

Источник: onlineelektrik.ru

  Управление автоматической системой водоснабжения, например в частном доме осуществляется с помощью реле давления АкваЛив РМ-5, которое вместе с манометром составляют «мозг» этой системы. Манометр регистрирует давление в точке его установки. А реле давления РМ-5 — это устройство, которое включает и выключает насос, то есть подаёт напряжение электросети на электромотор насоса или его отключают. Если Вы открыли кран, из него начинает течь вода и давление в системе начинает падать. Когда это давление упадёт до значения заданного в реле нижнего порога, реле замыкается и включает насос.
  Реле давления РМ-5 может работать как комплект автоматики с погружным скважинным (глубинным) насосом, вибрационным либо с насосной станцией. Насос обеспечивает то потребление воды, которое Вам необходимо. Когда Вы закрыли кран, давление в системе растёт, так как насос ещё продолжает работать, и только после того, как давление в системе будет больше верхнего заданного в реле порога, реле разомкнётся и насос выключится. Конечно, Вы можете поставить насос рядом с краном, и когда Вам будет нужна вода, Вы откроете кран и включите насос вручную, а затем также его выключите. А что делать, если кранов несколько? При помощи реле давления Вы совершаете только одно движение – Вы открываете или закрываете кран, а включает или выключает насос реле.

Конструкция современных реле давления РМ-5 позволяет регулировать нижние и верхние пороги срабатывания с помощью регулировочных винтов. Для оптимального подбора индивидуальных для Вас параметров порогов срабатывания реле давления определим, что является основным в определении нижнего порога. Это давление воздуха в гидроаккумуляторе при отсутствии воды.   Если реле давления расположено рядом с гидроаккумулятором, то за величину нижнего порога срабатывания надо принять значение минимального давления воздуха в гидроаккумуляторе плюс 10%. Верхней придел определяется возможностями Вашего насоса.       Плохо, если насос часто работает на пределе своих возможностей. Это приводит к его быстрому износу. Ничего хорошего, к сожалению, нельзя сказать и об электрической сети наших домов. Очень часто вместо 220 вольт напряжение в них равно 180, а то и 160 вольт. Это приводит к тому, что насосы не достигают тех параметров, которые указаны в инструкциях.
Учитывая это, рекомендуется, чтобы разница между нижним и верхним порогами срабатывания реле бытовых станций водоснабжения была равна одной атмосфере, или 10 метров водного столба (1,5-2,5 кгс/см2).

  &nbsp.
вой стрелке, увеличивайте разность между давлением включения и выключения насоса.
Настройка реле давления контролируется с помощью манометра.

  Также сейчас в настоящее время появились современные реле давления — контроллеры насосов КН-10 (аналог контроллер РС-59). Можно визуально настраивать верхние и нижние пороги срабатывания.

Источник: bestnasos.ru

Системы водоснабжения можно контролировать и управлять по разным параметрам — по уровню воды, давлению, температуре. Наиболее часто встречается управление по давлению. Одним из самых простых и популярных элементов домашней автоматики в этом случае является реле давления РМ-5.

Это реле предназначено для управления электрическими насосами для подачи воды в дом. При помощи реле РМ-5 насос будет работать четко в заданном режиме давления. При минимальном  давлении контакты замкнутся и насос включится, а при достижении максимального давления контакты разомкнутся и насос выключится.

Реле давления РМ-5 выпускается разными производителями. Из-за этого такие реле могут иметь незначительные различия в типе корпуса и расположении мест подключения кабелей.

Существуют разновидности реле давления такого типа со встроенными манометрами, что упрощает их подключение к насосной станции, так как уменьшается количество резьбовых соединений. Также выпускаются реле со специальным рычагом, позволяющим вручную разомкнуть контакты если оно самостоятельно не может отключить насос.

Общий вид реле давления РМ-5 показано на рисунке. Теперь давайте разберемся, как оно устроено.

Это двухконтактное реле для коммутации электроцепей, которое срабатывает по давлению воды в системе. Внутри его корпуса располагается электрические контакты, которые управляются мембраной.

Реле давления чаще всего подключается к насосной станции с помощью специального пятерного переходника. Кроме реле давления к переходнику подключаются труба от насоса, труба от источника водоснабжения, гидроаккумулятор и манометр.

Подробнее читатйе в статье: Как подключить насос

Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды. Реле давления автоматически управляет включением и отключением насоса.

При подключении реле к переходнику (присоединительный размер- 1/4″), вода давит на мембрану, которая нажимает на пружины, управляющие электрическими контактами. Контакты реле включаются последовательно с электродвигателем насоса и подают на него напряжение питания.

Кабель к реле подключаются через специальные герметизированные контакты. Рабочее напряжение — 220 В.  На самом реле есть клеммы, обозначенные «L» (Line), вот к ним и подключается электрический кабель, который идет от электросети. К клеммам, имеющим обозначение «М» (Motor) подключается кабель от электродвигателя насоса. На клеммнике есть также заземляющие контакты для присоединения заземляющих жил кабелей.

При подключении реле давления воды к насосу необходимо помнить, что максимальный коммутируемый ток его контактов — 10А (у отдельных моделей — 16А).

Схема подключения контактов реле

Принцип действия реле давления РМ-5 очень простой. Если в системе давление упало ниже уровня включения (1,4 бар или предварительно настроенной величины), то в этом случае контакты замкнутся и реле включит насос, а если в системе давление будет выше уровня выключения (2,8 бар или также предварительно настроенной величины), мембрана давит на пружины, контакты разомкнуться и насос автоматически выключится. При падении давления ниже заданного значения процесс повторяется.

Таким образом реле давления РМ-5 применяется для того, чтобы автоматически поддерживать давление воды в системе водоснабжения в рабочем диапазоне 1,4 — 2,8 бар (заводские настройки давления) или 1 — 5 бар (ручные настройки).

На заводе эти реле настраивают по существующим стандартам и нормам. Настройки, как правило, менять не потребуется, потому что они наиболее оптимальные. Иногда возникает необходимость настроить реле на собственные, отличные от заводских параметры срабатывания. Добиться желаемого результата в регулировке можно путем вращения двух прижимных гаек в различные стороны.

Для этого нужно снять крышку с реле. В корпусе находятся две гайки — большая и маленькая. С помощью большой гайки можно установить давление отключения насоса. Для увеличения порога срабатывания нужно подкрутить ее по часовой стрелке и проверить давление. С помощью второй гайки можно изменить разность между давлением включения и выключения насоса как в большую, так и в меньшую сторону.

Все эти настройки нужно выполнять с использованием манометра. После регулировки реле нужно обязательно закрыть крышку.

Реле давления РМ-5 со встроенным манометром

Недостатками реле РМ-5 заключаются в том, что у него довольно сложная регулировка порогов давления. Кроме этого давление воды в системе водоснабжения поддерживается ступенчато (реле срабатывает только по нижнему и верхнему пределу). Если вода в колодце или скважине закончилась, то оно не сможет отключить насос. При отсутствии воды реле будет включено пока не сможет создать давления, что может привести к выходу насоса из строя. Поэтому реле давления воды РМ-5 нужно обязательно использовать с совместно с реле протока жидкости для исключения «сухого хода» насоса и его поломки.

Читатйте также по этой теме: АКВАРОБОТ Турбипресс — блок автоматического управления насосом

Источник: electrik.info

Регулировка реле давления pm 5. Как подключить и отрегулировать реле давления воды

Реле давления Aquario type PC-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

1. Насосную станцию надо отключить от электричества.
2. Cлить воду из гидроаккумулятора.
3. Отвинтить на гидроаккумуляторе боковую крышку.
4. Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
5. При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройки реле давления Aquario type PC-5

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

1. Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
2. Отключить насос от электросети.
3. Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
4. Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.
5. Открыть кран, снижая давление в системе и контролируя включение насоса.
6. Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
7. Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.
8. Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже. Но для кранов это не комфортно.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый диапазон давления и фирма – производитель.

Основные характеристики качественного реле давления Aquario type PC-5 производителя

• Доступный монтаж.
• Простота регулировки.
• Гидроизоляция реле давления.
• Соответствие контактной группы мощности мотора
• Надежность и долговечность.

Реле давления — это оборудование, которое используется для поддержания заданных показателей давления на насосном оборудовании и в магистрали, к которой оно подключено. Что такое реле давления для насоса, как выбрать, установить его? Ответы на эти вопросы вы сможете узнать из данной статьи.

Конструкцией предусмотрено наличие датчиков и контроллеров, выступающих в качестве чувствительных элементов. Они измеряют показания контролируемого параметра, после чего их преобразуют в удобный для обработки вид и передают на реле. Реле на основании данной информации отрабатывает запрограммированные операции и восстанавливает штатную работу системы.

Назначение

Реле давления воды для насоса (схема подключения представлена ниже) используется с целью автоматизации процедуры сохранения заданных параметров. Что делает данное устройство востребованным во всех системах, в которых предусмотрено управление процессами, связанными с регулированием в замкнутых системах показателей.

Классификация

На сегодняшний день реле давления классифицируется по следующим показателям:

• Предельные уровни измерений и контроля.
• Наличие д
