Рис. 2. Схема подключения с коробкой

Пример монтажа проходного переключателя из двух клавиш

Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности. По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.

И так порядок монтажа таков.

• выбирается место для распределительной коробки и осуществляется ее монтаж;
• на следующем этапе устанавливается подразетник;
• далее производиться монтаж провода состоящего из трех жил;

Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.

• в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;

На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров.

• провода подводятся к первому источнику освещения, далее ко второму;
• согласно схеме указанной на выключателе делаем подключение его в схему.

Таким образом, проходной выключатель двух двухклавишного типа считается завершенным. И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.

Схема Подключения Двойного Проходного — tokzamer.ru

На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.


Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.

Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.

Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Назначение и виды проходных выключателей

Одна от коробки к источникам освещения.

Основное предназначение проходного выключателя

Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

разбор схем + инструктаж по установке

Схема подключения проходного выключателя с 3х мест – подробная инструкция

Традиционная схема подключения проходного выключателя с 3х мест не сложна в выполнении, но предполагает обязательное соблюдение правил самостоятельного подсоединения.

Такой вариант подключения является оптимальным при наличии определенной конфигурации помещений.

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

Принципиальным отличием подключения переключателя проходного типа от установки классических двухполюсных устройств являются следующие параметры:

• последовательное подключение коммутаторов друг к другу;
• замена процесса размыкания переключением фазы;
• входных контактов в два раза меньше, чем выходных;
• парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Проходные переключатели, также известные, как перекидные, дублирующие и лестничные выключатели, по внешнему виду не имеют существенных отличий от обычных изделий, но позволяют управлять освещением с разных мест.

Где применяется система трех выключателей?

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения. Это оптимальный вариант в многоэтажных частных домовладениях.

Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.

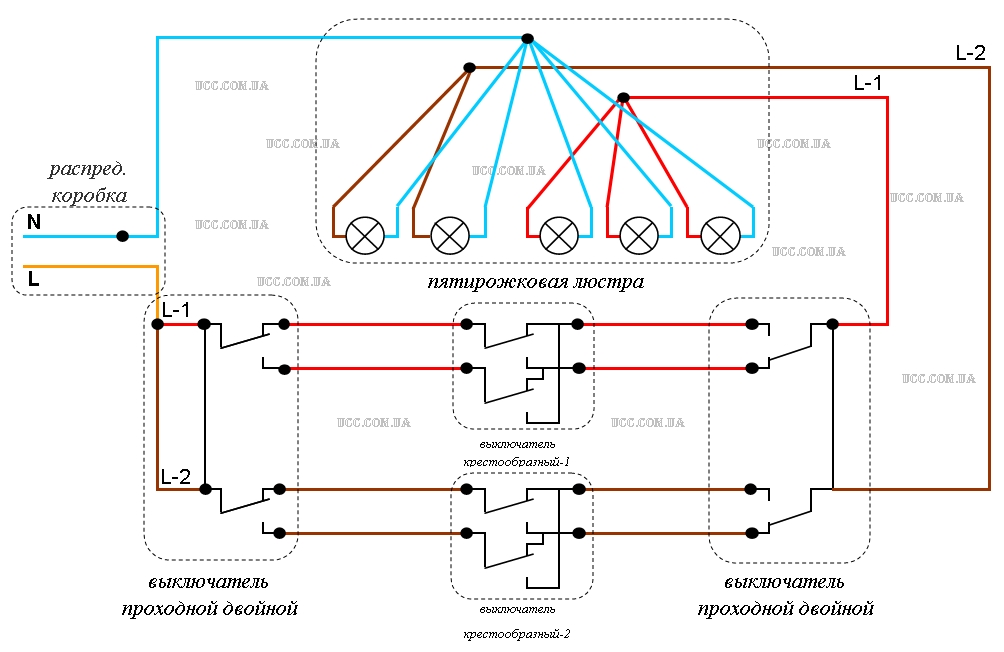

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей

Обратите внимание

Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати.

Допускается использование такой системы в качестве лестничной подсветки и для освещения подъездов.

Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.

Принцип перекрестного отсоединителя

Перекрестного типа выключатели очень похожи внешним видом на традиционное и популярное одноклавишное устройство, а основная разница состоит в наличии внутри корпуса четырех клемм. Название «перекрестный» обусловлено двумя электрическими линиями, которые переключаются.

Перекрестные отсоединители способствуют одновременному разъединению первого и второго выключателя, после чего осуществляется их синхронное соединение. Именно перемещением контактов объясняется зажигание и выключение источников света.

Подключение проходного выключателя схема с трех мест

Количество точек варьирует, но при большом их количестве значительно осложняется коммутация всех элементов внутри распределительной коробки.

Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Элементы и составные части схемы подключения

Прежде чем приступить к самостоятельному подключению прибора управления освещением с трёх мест, необходимо приобрести основные расходные материалы, представленные:

• соединительной коробкой;
• светильниками с обычными лампами накаливания, светодиодными или энергосберегающими осветительными приборами;
• парой переключателей проходного типа;
• переключателем перекрестного типа;
• электрическими проводами.

Инструкция по подключению тройного выключателя

Выключатели, которые могут быть задействованы в обустройстве системы — перекидные, дублирующие или лестничные, удобнее и практичнее традиционных устройств, но несколько сложнее в монтаже своими руками. Допускается установка одно- или двухклавишных устройств.

Первый вариант имеет три контакта. Кроме всего прочего, в процессе монтажа потребуется использовать набор отверток и гаечных ключей, монтажный нож и пассатижи, а также бокорезы.

При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Тройной проходной выключатель – схема подключения

Стандартная схема включения, согласно которой монтируются устройства в трех точках, незначительно отличается от двухточечной установки.

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

• транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
• самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

• определение на проходном устройстве места расположения общей клеммы;
• подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
• подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
• подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
• подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
• подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Видео на тему

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Полезное:  Схема подключения выключателя света с одной клавишей

Пошаговая установка

Проходной выключатель S1

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания — 1 шт.
• Для питания других выключателей — 2 шт.
• Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест.

Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки.

На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

4– 4,50Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Схема подключения проходного выключателя с 3х мест – Stroim24.info

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой».

Исключение составляет коридор или прихожая.

Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Важно

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками.

Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки.

На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

Статья в тему:  Уличные фонари для освещения загородного дома

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест.

Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой.

Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Схема подключения проходного выключателя с трех мест

remontoni.guru > Электрика > Схема подключения проходного выключателя с трех мест

В наше время, схемы подключения трех проходных выключателей, связанны не только с особенностями планировки помещений, но и с удобством. Подобная схема исключает необходимость проходить через длинный коридор для выключения/включения света.

В основном такие переключатели используются:

1. В коридорах. Один проходной выключатель устанавливается в начале коридора, другой в конце.
2. В спальне.
3. На лестнице.

В отдельных случаях используются схемы с комбинацией нескольких проходных и перекрестных двухклавишных переключателей. Такие подключения связаны в основном со следующими особенностями:

1. Планировка помещения.
2. Управление освещением на индустриальных складах.
3. Управление освещением в больших комнатах — залах.
4. И в небольших отелях.

Как устроен проходной и перекрестный переключатели

Основным назначением проходного выключателя является управление одной лампой/люстрой из двух различных мест. В отличие от обычного выключателя, в переходном имеется три точки подключения — контакта. Один из них является «общим» или центральным, который в зависимости от положения выключателя замыкается с одним из двух независимых контактов.

Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается. Существует несколько различных схем подключения перекрестного выключения — с использованием распределительной коробки, так и без нее.

Схемы А1 и А2 показывают главную особенность при подключении перекрестного переключателя — неважно, как подключать провода, главное, соблюдать их парность. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник.

Во всех схемах оранжевым цветом выделены «фазные» провода, а синим — «нулевые».

Проходной выключатель схемы подключения на 3 точки

В данной схеме лампа подключается одним проводом к нулевому проводу сети, вторым к общему проводу первого проходного выключателя.

Два провода с первого проходного выключателя соединяются с парой контактов на перекрестном. Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.

Последний контакт во втором проходном переключателе соединяется с фазным проводом.

Совет

Схема подключения 3-х двухклавишных проходных выключателей практически мало отличается от предыдущей схемы. Главным ее отличием является использование двух 2-клавишных проходных выключателей одного 2-клавишного перекрестного.

Преимущество этой схемы заключается в независимом управлении двумя независимыми источниками света (лампами, светильниками). Существуют также и более сложные схемы, с пятью и более точками включения, но они чаще всего используются в промышленности и в быту их применение не целесообразно.

Пошаговая инструкция по установке и монтажу проходных выключателей

Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

• во-первых, все действия необходимо проводить при выключенном электричестве;
• во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

1. Отвертки — одна крестовая и одна плоская.
2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
3. Индикаторная отвертка.
4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

• Во-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
• Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
• В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
• В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
• В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
• Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

1. опрессовка;
2. сварка;
3. спайка;
4. винтовые соединения;
5. самозажимные соединения.

Из всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество.

А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто.

Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем.

Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током.

А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Обратите внимание

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней.

Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения.

Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.

схема подключения проходного выключателя с 3х мест

Схемы проходных выключателей с двух и трех мест

Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.

Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.

• При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места. Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
• В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
• Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле. И будет не совсем удобно производить включение или отключение, и при этом спускаться или подниматься по лестнице.

И поэтому у многих возникает вопрос — как сделать выключатели проходными?

Как работает такое устройство?

Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).

Все соединения происходит в коробке распределения. Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться. Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.

При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.

Типы устройства

Есть три понятия при помощи, которых производиться разделение проходного выключателя

1. Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
2. Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
3. Способ, при котором происходит управление освещения.

Принцип управления из двух мест и установка

На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.

Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.

Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.

Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места.

От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов.

Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.

Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).

Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.

Важно

В принципе основная работа по созданию проходного переключателя из двух мест практически готово. Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций.

Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения.

Ни должно возникать, ни каких искр или опозданий с включением.

Рис. 1. Схема соединения в коробке

Устройство выключателя в трех местах

В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек. Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:

• служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
• действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.

Как стало известно выше – проходной выключатель для двух точек имеет кабель с тремя жилами. А вот для третьей точки необходимо пять контактов. Так из них два контакта пойдут на соединение с одним из маршевых переключателей, еще две для подвода ко второму. Оставшийся третий будет использован для транзита (рис.2).

Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.

Схема проходного выключателя с трех мест на 1 лампочку

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

• Коммутаторы подключаются последовательно друг другу.
• Совершается не размыкание, а переключение фазы на другую линию.
• Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей.

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения, но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

• Выходные полюса замыкаются перекрестно.
• Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие.

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

 Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

 Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе! Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Просто заполни форму:
