Схема установки и подключения счетчика воды: как правильно собрать и подключить водосчетчик в квартире своими руками — фото и видео


В этой статье мы разберем, как выглядит схема правильной установки и подключения счетчика воды своими руками в квартире. Многие владельцы частной собственности желают иметь приборы для учета затрат влаги в доме, так как платить по общим тарифам получается слишком много. Особенно это касается жилья, в котором живет один, а прописано несколько человек.

Сумма при этом начисляется на всех зарегистрированных жителей вне зависимости от того, пользовались ли они коммунальной услугой или нет. Получается, что поставить водосчетчик гораздо выгоднее и удобнее, чем оплачивать счета за неизрасходованные кубометры. Осталось разобраться, кто может заниматься этим вопросом — собственник или исключительно ЖЭК.

Установка водомера своими руками: нужно ли это делать

Регулярный рост тарифов на расход и нежелание платить просто так сейчас толкают большинство хозяев на монтаж дома личных приборов учета.

Есть и такие люди, которые не хотят приглашать специалиста. Им проще и быстрее заняться этим вопросом самим. Только непонятно, можно ли так делать.

Как правило, сотрудников ЖЭК мало волнует, есть ли у человека специальность или группа допуска. Обычно они легко разрешают собственникам самим крепить водомеры. Но они требуют, чтобы их пригласили устанавливать пломбы и заключать договор.

Поэтому в этой статье мы рассказываем, как поставить и подсоединить водяной счетчик в квартире, как выполнить его установку своими руками.

А ниже мы расскажем, как все это делается лично или силами специализированной компании, какие документы потребуется составить по завершении мероприятия и как правильно выбрать оборудование.

Наличие этой техники — начало рационального потребления коммунальных услуг. Пользователь может отследить, какие объемы и когда он действительно использовал. А работники водоканала не смогут больше списывать потери, которые появляются из-за изношенности сетей.

Но давайте рассмотрим, всегда ли это выгодно. Например, планируется монтировать расходомер на горячую и холодную воду. Но при этом каждый день, утром и вечером, приходятся спускать довольно много, пока она нагреется. В этом случае нужно мириться с томительным ожиданием и попутно переплачивать за использованные объемы, которые фактически просто ушли в трубу.

Еще один вариант, в котором монтаж и установка водяных счетчиков своими руками по видео не будет выгодной — если в доме живет больше народа, чем прописано. Когда в квартире поселилось 6-7 человек, а зарегистрирован при этом только 1-2, ставить устройство окажется невыгодно.


Что говорит законодательство

Юридически нет запретов на то, что собственник хочет все сделать аккуратно и без помощи.

Важно пользоваться здравым смыслом при выполнении этого мероприятия и думать, что и в каком порядке монтировать. А также в процессе рекомендуется соблюдать нормативы и правила согласно инструкции, которая часто есть в комплекте.

Если планируется привлечь к этому делу мастеров, то необходимо поинтересоваться наличием у них разрешения на подобные работы и допуска.

Помните, что если ЖЭК навязывает услуги какой-то конкретной фирмы, которая платно производит установку и монтаж прибора учета воды по схеме, то контора занимается этим незаконно. Всю процедуру каждый собственник имеет право выполнить без посторонних. В его обязанности входит только пригласить сотрудников на опломбировку и заключение договора.

Но есть пара нюансов, которые желательно учесть:

  • Приобретать оборудование рекомендуется лишь у проверенных сертифицированных компаний. Помните, что в упаковке обязательно должен лежать технический паспорт.
  • Перед началом действа придется перекрывать стояк. В многоквартирных домах это сделать часто проблематично без помощи сотрудников ЖЭК.
  • В процессе следует строго соблюдать схему сборки, установки и подключения водяного счетчика в квартире. Не допускайте выполнения операций не по нормативам. Иначе в случае прорыва трубопровода придется возмещать все затраты из своего бюджета. А они могут оказаться значительными при порче общедомового и частного соседского имущества.


Как водомер зарегистрировать и поставить на учет

Еще до того, как сделать свой выбор относительно конкретной модели, желательно обратиться в жилищную контору и попросить технические требования к оборудованию. После этого можно покупать любой прибор, который будет отвечать указанным пожеланиям.

После покупки его необходимо отнести в ЖЭК или управление водоканала вместе с техпаспортом, чтобы его осмотрели и заполнили пустующие поля. Одновременно с возвращением техники владельцу ему назначат день, когда будет произведена его опломбировка.


Схема установки, подключения водосчетчиков в квартире своими руками с видео

Если все разводки произведены стандартным способом, то система будет выглядеть примерно одинаково:

  1. запорный клапан — с него все начинается;
  2. фильтр — можно менять и ставить новые при подозрении на засоры;
  3. водомер — любой купленный собственником и одобренный специалистом ЖЭК;
  4. обратный клапан — на нем заканчивается цепь.

Чтобы все было сделано правильно, желательно подобрать подходящий участок в ванной или около входа в дом. Это должна быть точка до первого ответвления, чтобы техника могла учитывать все, что поступает в жилище. Иначе такую самодеятельность мастера не одобрят и пломбу не дадут.


Как поставить счетчики на воду самостоятельно: видео установки и выбор места

Выбирая определенную точку в помещении, желательно оценить, как расположена труба, и проверить, нет ли в этой точке разводки.

Стоит отметить, что прибор можно расположить как вертикально, так и горизонтально, в зависимости от пожеланий собственника. Главное — чтобы был свободный доступ к его осмотру в любой момент.

Рекомендуется крепить оборудование как можно ближе к вводу магистрали в санитарную зону. В частных домовладениях это обычно 20 см от выхода трубопровода.

Часто, если владелец ставит водосчетчик самостоятельно, то схема монтажа и установки проходит под умывальником или рядом с унитазом. Обратите внимание — в техпаспорте прописано расстояние прямого отрезка, который должен предшествовать врезке.

Еще одно требование — если стоит устаревшая или сомнительная арматура, то желательно заменить ее на более новую шаровую. Необходимо приобретать качественные запчасти от проверенных производителей. Их задача — выдерживать температуру от 100 и выше градусов, а также высокое давление. Иначе использование закончится прорывом трубы.


Закупаем нужные материалы

Сколько потребуется счетных устройств — зависит от количества стояков в здании. Обязательно приобрести шаровые запорные и обратные краны, а также фильтр. Инспекторы проверят наличие всех частей, и откажутся пломбировать, если чего-то не будет.

Из инструментов понадобятся:

  • болгарка — для срезания старых крепежей;
  • ножовка — подойдет для мест, куда не доберется предыдущее оборудование;
  • ножницы и паяльник — если соединение из пластика;
  • разводной ключ — для затягивания гаек;
  • ФУМ-лента и уплотнительные кольца — для изоляции;
  • сгоны и уголки — если нужно соединять с водопроводной трубой;
  • муфты — когда переходят на другой размер.


Как правильно собрать, установить и подключить счетчик на воду в квартире самостоятельно

Самый простой процесс — если трубопровод пластиковой. Полимер легко разрезается с помощью специальных ножниц. Верхняя часть у них острая, специально для резки, а нижняя состоит из небольшого держателя. А дальнейшее соединение выполняется паяльником, который предназначен для этой задачи. Разобраться в его технологии будет просто. Но не стоит брать для этих целей любой другой паяльный инструмент — высока вероятность прожечь стенку насквозь. Такой способ касается всех металлопластиковых и полипропиленовых материалов.

В случае если трубы металлические, то будет немного сложнее. Обычно правильная установка счетчиков воды своими руками, как на фото и видео, выполняется одновременно с полной или частичной заменой трубопровода в доме.

Чтобы собирать было проще, советуем разложить заранее все элементы в том порядке, в котором их следует соединять. Перед началом сборки нужно намотать уплотнитель на резьбу механизма.

Постарайтесь максимально утопить его в витки. А при закручивании важно не перестараться, иначе соединение может лопнуть.


Последовательность действий довольно простая:

  • Отключается водоснабжение.
  • Отрезается участок трубы — стоит подставить тазик, чтобы туда слить остатки влаги.
  • К отсекающему элементу подсоединяют блок водомера — не забывайте вложить туда прокладку.
  • Следует развернуть прибор так, чтобы стрелка смотрела от врезанного крана.
  • Там, куда обращен хвост, располагают обратный клапан, а там, где острая часть — вкручивают «американку».
  • Когда счетное устройство будет закреплено, необходимо точно отмерить расположение, в котором находится ответная резьба.
  • Отрезается лишний элемент трубопровода.
  • В конце патрубка создается резьба и монтируется фитинг.
  • От водосчетчика откручивается кусочек «обратки» и фиксируется на подготовленном месте.
  • После того как все будет завершено, восстанавливается соединение.

Установка счетчика холодной воды на полипропиленовые и металлические трубы не должна вызывать сложностей, даже если ставим своими руками. Для этого мы написали подробную инструкцию со всеми важными моментами. Но если кажется, что это слишком трудно, то стоит вызвать мастера из ЖЭК. Большинство контор высылают специалиста бесплатно.

Есть нюанс. Чтобы оборудование работало долго и без сбоев, следует поставить перед ним фильтрующее устройство. Оно будет задерживать частицы и механические включения, которые часто содержатся в потоке. Приобрести такой фильтр можно на сайте компании «Вода Отечества» — ovteh.ru. Наши консультанты помогут выбрать подходящую модель в зависимости от ваших пожеланий.


Как устанавливать счетчики на воду видео: проверяем работоспособность прибора

Это делается довольно просто. Достаточно подключиться к водопроводу. Необходимо медленно открыть запор, который отвечает за отсечение квартиры от общего водоснабжения.

Когда система запущена, стоит открыть любой кран и понаблюдать, все ли соединения герметичны, нет ли где-то подтеканий.

Если все хорошо и функционирует, останется только составить заявку и подождать, когда приедет специалист для опломбировки.

В задачи приглашенного мастера входит проверка корректности подключения и размещения, а также расположения всех опознавательных знаков. Контролер произведет пробный запуск и проверит, как работает техника.


Как это сделать с помощью управляющей компании

Если в планах пригласить специально обученного человека для этой цели, то механизм значительно упрощается.

Все делается по этапам:

  • подается заявление в ЖЭК, также там могут предложить фирмы, которые имеют право на выполнение подобных действий;
  • если выбрана была организация, то заключается договор на установку;
  • когда все будет выполнено — подписывается акт приемки и ввода;
  • в тот же момент ставится пломба, которая подтверждает факт соответствия всем требованиям и нормам.

Как выбрать прибор учета

После того как мы рассмотрели, как правильно установить водосчетчики в квартире самостоятельно или с помощью специальной компании, осталось понять, как его найти.

В магазине требуется обратить внимание сразу на три параметра:

  • серийный номер — он обязан быть одинаковым на корпусе и в техпаспорте;
  • пломба от завода — а на ней оттиск от союза Госстандарта;
  • дата проверки — после выпуска всю подобную технику проверяют на качество, этот день проставляется в документах.

Когда покупатель оплачивает любую модель, продавец должен поставить штамп в бумагах и указать, какого числа товар был реализован.

Как установить счетчик воды в квартире своими руками: порядок действий и правила

Выше мы уже об этом говорили, поэтому теперь коротко по пунктам:

  • перекрывается стояк — обязательно, иначе будет потоп;
  • закрывается вентиль, который стоит после оборудования;
  • откручиваются удерживающие устройства — если ставится новая техника, которой раньше не было, просто срезается нужный участок;
  • снимается водомер — в случаях, когда его не было, пропускается шаг;
  • монтируется водосчетчик;
  • открываются запоры, проверяется на течи.


Что лучше установить в многоквартирном доме

Есть несколько разновидностей счетчиков, из которых придется выбирать собственнику. Чаще всего в ЖЭК выдают рекомендации. Обычно требуют, чтобы владелец монтировал крыльчатый, иногда прописывают даже конкретную марку и модель. Дело в том, что работники конторы хорошо знают, какие трубы и где проходят, да и просить приобретать технику из дорогих у них нет смысла.


При выборе необходимо помнить:

  • сечение трубопровода — оно должно точно совпадать;
  • надежность — основной показатель, ведь счетное устройство будет функционировать годами;
  • нет ли в жилье системы «умный дом» — это сильно сократит выбор разновидностей.


Образцы документов, по которым принимают на учет

Потребуется всего две бумаги:

  • заявление;
  • акт.

Первый бланк можно взять в ЖЭК, а второй принесут с собой люди, которые будут ставить пломбу.

Заполняется по типовому образцу, но можно и в свободной форме. В правом верхнем углу пишется, кому предназначено прошение. По центру крупно «Заявление». Ниже — прошу в установленном законом порядке обеспечить переход на подсчет водопотребления на основании имеющихся приборов. В конце — подпись и дата.


Кто и когда занимается опломбированием

Мы рассмотрели схему монтажа и установки водосчетчика как самостоятельно, так и с привлечением мастеров. Теперь остановимся подробнее на моменте, когда специалисты заверяют корректность техники.

Сам факт прибытия работника и составление акта является подтверждением правильности выполненных мероприятий. Именно поэтому подписывать его могут только люди из ЖЭК или специализированных компаний с лицензией.

Сантехник производит осмотр, контролирует наличие заводских пломб и смотрит, нет ли повреждений. Затем открывает краны и следит, чтобы показания менялись. Когда он удостоверится, что все корректно, тогда составит бумагу в двух экземплярах. Один из них он заберет с собой и передаст в управление, а второй будет храниться у собственника.


Как правильно собрать, установить и подключить водяной счетчик в квартире своими руками — видео

Основное правило, которое придется соблюдать всем владельцам недвижимости, на территории которых стоят такие устройства — соблюдение открытого доступа к ним сотрудникам ЖЭК в случае необходимости. Сейчас это происходит намного реже, чем раньше. Но иногда, если показания расходятся с теми, что должны быть по их предположению, они просят показать им рабочий прибор, чтобы свериться и проконтролировать пломбы.


Самим собственникам тоже будет удобнее, если эта часть интерьера расположится так, чтобы не было риска ее разбить. Кроме того, важно, чтобы проверять цифры к оплате было комфортно.

Мы разобрались, как выполняется установка, сборка и монтаж счетчиков холодной воды в квартире схема подключения вертикально своими руками по всем правилам. Сравнили, когда стоит крепить водомер, а когда его наличие не выгодно пользователям. Рассмотрели, можно ли делать это без мастеров, что необходимо для проведения этого непростого мероприятия и какие инструменты лучше держать поблизости. А чтобы техника прослужила как можно дольше — пользуйтесь фильтрами.

порядок, правила, монтаж своими руками

Согласно принятого закона все владельцы жилья должны установить у себя приборы учета воды. Крайние сроки постоянно сдвигаются, но ставить их все-таки рано или поздно придется. Есть приличное количество организаций, которые могут сделать это для вас. За плату, конечно. Некоторые эксплуатационные кампании предлагают сделать это бесплатно и готовы даже счетчик предоставить. Вот только счета по этим водомерам приходят космические — слишком велики показатели. Потому установка счетчиков на воду своими руками — лучший выход из положения, если не хотите платить фирме за услуги.

Что может случиться с водомером

Содержание статьи

Выгодно или нет

Раздумывать нужен счетчик воды или нет уже не приходится — принят закон по которому ставить его обязаны все. Но многие задаются вопросом, насколько это выгодно. Если в квартире проживает столько человек сколько прописано или меньше, установка счетчика выгодна. Также выгодна она если, скажем, кто-то на лето переселяется на дачу или проводит там отпуск. Если же ситуация диаметрально противоположная — прописано людей меньше чем проживает, вам ставить счетчик не выгодно. Но от этого уже никуда не деться.

Вы платите только за то, что использовали

Насколько большой будет экономия при постоянном проживании зависит от способа расчета, принятого в вашей управляющей кампании и того, насколько интенсивно вы пользуетесь водой. Минимально вы сэкономите порядка 30%, но были случаи когда платежи после установки снижались в разы. Это может быть, если на доме стоит общий прибор учета. В этом случае по результатам месяца, из общих показаний вычитается расход тех жильцов, у которых установлены счетчики, а остаток делится между оставшимися квартирами согласно количеству прописанных человек. Обычно не ставят счетчики те, у кого фактически проживает больше людей, чем прописано. В этом случае расход в месяц на человека может составлять и 8-10 кубов холодной и столько же примерно горячей воды. В действительности, даже если не особенно экономить, получается порядка 3 кубов холодной и 2 горячей. Так что смысл действительно есть.

Ставить самостоятельно или через фирму?

По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.

Порядок самостоятельной установки

Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:

Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.

Как выбрать счетчик на воду читайте тут.

Как нанять хорошую фирму и что они должны сделать

Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.

Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.

Без особых хлопот, но за приличные деньги

Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.

Как выбрать трубы из полипропилена читайте тут.

Подготовка к установке

Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.

Сначала представители фирмы обследуют место установки

В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.

Установка счетчиков на воду представителями кампании

В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.

При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов

В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.

Как передавать данные

Вам нужно будет ежемесячно передавать данные по фактическому расходу. В разных регионах процедура реализована по-разному, но в основном способов несколько:

  • оторванные и заполненные от абонентской книжки листочки опускают в специальные ящики;
  • оставляют  данные в личном кабинете на сайте водопоставляющей организации;
  • отправляют электронные письма с показаниями на специальный адрес организации.

Могут быть и другие способы — каждый водоканал или ДЭЗ разрабатывает их сам. Если есть несколько способов, вы выбираете тот, что для вас проще.

Показатели водомера можно передавить на сайт кампании, на их электронный адрес или отрывные квиточки опускать в специальный ящик

Схема установки счетчика воды

Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно.

Где и как ставить: выбор места для водяного счетчика

Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».

Установка счетчиков воды желательна в горизонтальном направлении

Что и зачем должно быть в схеме

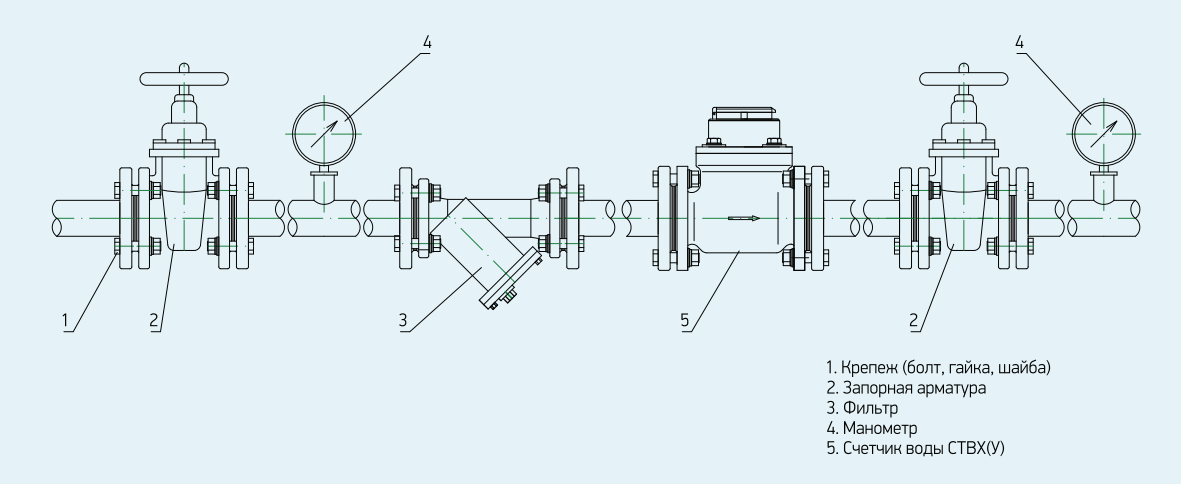

Стандартная схема установки водомера выглядит так:

Теперь подробнее о том, для чего необходим каждый элемент.

Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.

Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.

Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.

Какие бывают фильтры для воды и как получить чистую воду читайте тут.

Необязательные элементы схемы

Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.

Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.

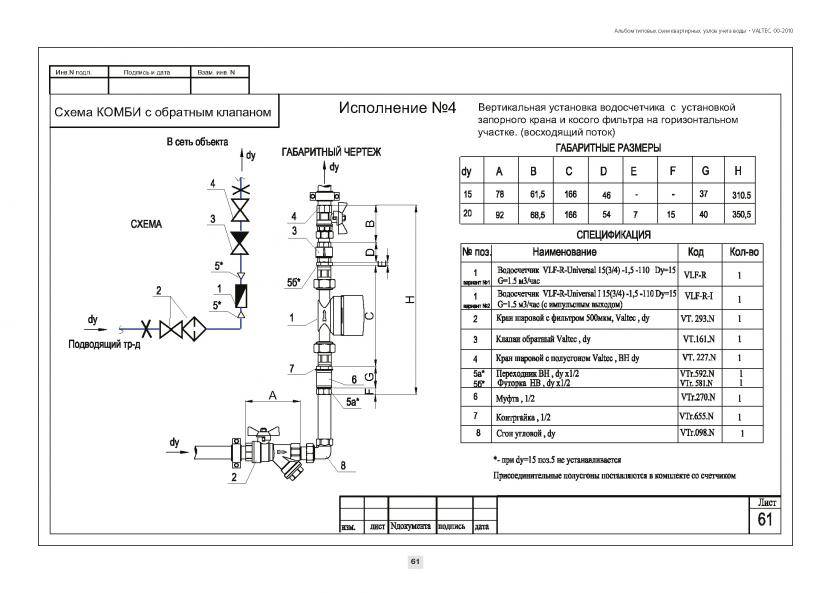

Схема с обратным клапаном

Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.

Схема установки водяного счетчика с запорными кранами с двух сторон

Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.

Схема с редуктором давления

Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.

Как выбрать фильтр под мойку для получения питьевой воды читайте тут.

Некоторые тонкости и нюансы

При покупке счетчика вам надо убедиться в том, что номер в паспорте совпадает с номером, выбитым на водомере. На приборе также должен стоять знак того, что он прошел сертификацию. В паспорте должен быть штамп с датой заводской поверки. Чем «свежее» дата, тем лучше — больше вероятности, что вас не заставят его поверять перед установкой. Еще одна необходимая деталь — запись магазина о продаже с печатью. В случае неисправности счетчика вам выдадут акт, с которым вы сможете требовать его замены.

Знаки сертификации ЕС и России

Также очень желательно, чтобы дата заводской поверки была «посвежее» — вам дольше не придется нести прибор на поверку.

Особенности монтажа

При установке счетчиков на воду все резьбовые соединения надо уплотнить — давление в магистралях нешуточное. Для этого используется льняная подмотка или фум-лента. Если используете подмотку, намотав на резьбу, ее желательно смазать упаковочной пастой — проще будет работать. Фум-лента в смазке не нуждается, она сама эластична.

Один важный момент: при затягивании соединений, не применяйте чрезмерную силу — могут появиться микротрещины, которые затем приведут к протечке соединения.

Если от отвода стояка идут у вас стальные трубы, вам необходима будет сварка или болгарка, чтобы отрезать ненужный теперь кусок. Также вам надо будет нарезать резьбу на конце патрубка (если ее нет) — только так можно будет подсоединить запорный кран. С обратной стороны такая же ситуация — потребуется или переходной фитинг или нарезка резьбы.

Направление потока

При сборке всех деталей обратите внимание, что на корпусе каждой есть стрелка. Ее может не быть разве что на шаровом кране, так как ему все равно в каком направлении пропускать воду. Хотя, если установить неправильно, придется ручку поворачивать в другом направлении, но это не смертельно. Для других же устройств — счетчика, фильтра, обратного клапана и редуктора — направление потока критично. Потому, при сборке выставляйте их так, чтобы поток воды шел по стрелке. Это действительно важно.

Если на корпусе перечисленных деталей стрелки нет, скорее всего перед вами самая дешевая и, возможно, некачественная деталь. Если есть возможность, ее лучше заменить на нормальную, если нет, выясняйте направление потока самостоятельно, рассмотрев строение можно понять, куда должен двигаться поток.

Следите за направлением потока и предварительно сделайте разметку

Как видите, установка счетчиков на воду своими руками реальна, но есть достаточно большое количество особенностей. И еще: когда будете договариваться об отключении стояков, просите не два часа, а лучше четыре. И предварительно соберите все без подмотки, измерьте длину, прикиньте где и как все разместиться, нарисуйте где вам отрезать, приваривать, ставить удерживающие клипсы (если трубопровод из полипропилена) и т.д. В общем, проведите максимум подготовки. В этом случае самостоятельная установка счетчиков на воду пройдет с минимумом нервотрепки.

Видео по теме

схема подключения и принципы работы

Содержание статьи:

Современные счетчики, устанавливаемые в квартирах, сокращают счета за коммунальные услуги. Водосчетчик для воды с импульсным выходом позволяет с высокой точностью определять объемы расхода холодной и горячей воды. Стоит отметить, что их установка целесообразна в помещениях с большим потреблением водного ресурса.

Особенности счетчиков воды с импульсным выходом

Счетчик воды с импульсным выходом

Импульсный водомер – это устройство, которое становится все более распространенным в жилом секторе, устанавливается для точной фиксации объемов потребляемого водного ресурса в реальном времени.

Водяной счетчик с импульсным выходом и стандартное оборудование практически не отличаются друг от друга. Основная их задача – классическая схема расчета потребляемых объемов воды за счет запуска крыльчатки под воздействием потока воды. Параллельно с этим импульсное устройство не только ведет подсчет, но и передает значения на удаленный носитель информации.

Основными достоинствами устройства принято считать:

  • Передача данных на внешние носители информации в автоматическом режиме и реальном времени.
  • Есть возможность подключить счетчик к сложным системам обработки данных. Например, можно без больших усилий сопрячь устройство с АСКУВ.
  • Доступная стоимость, относится к бюджетному классу.
  • Продолжительный эксплуатационный срок благодаря высокому уровню надежности.
  • Устойчивость к разрушительному воздействию высоких температур.

Невзирая на большое количество преимуществ, к сожалению, имеются и недостатки. Следует отметить следующее:

  • Обязательное использование антимагнитной защиты, в противном случае произойдет принудительная остановка учета воды.
  • Ограниченный срок эксплуатации, по окончании которого его в обязательном порядке требуется заменить, иначе полученные показания будут иметь высокую погрешность.
  • Данные с прибора удается получать при условии, что он подключен к радио-цифровому сигналу.

Перечисленные недостатки не так весомы, поэтому популярность импульсного водосчетчика среди россиян стремительно возрастает.

Принцип работы оборудования

Принцип работы устройств

Стандартная конструкция традиционного водосчетчика базируется на счетном механизме, который и ведет подсчет объема потребляемого водного ресурса. Импульсные конструкции производят подсчет объема воды и передают информацию в определенные информационные узлы.

Алгоритм работы устройства:

  1. В трубопроводе находится крыльчатка, которая под воздействием выходного потока активизируется.
  2. Далее, подключается муфта, задача которой – учитывать объемы и преобразовывать в цифры на экране.
  3. В ней при полном обороте магнит взаимодействует с датчиком, а после показатель указывается на экране.
  4. Сведения не только отображаются на циферблате, но и передаются на сам счетчик, который и считает расход воды (холодной или горячей) за определенный промежуток времени.

Стоит отметить, что 1 импульс в счетчике приравнивается к 10, 100 или 1000 литров воды. Эти показатели в полной мере зависят от диаметра водопровода.

Применение импульсного прибора не вызывает трудностей и не требует к себе каких-то навыков. Устройство, включая датчик, выполняют свою «работу» в автоматическом режиме. Кроме этого, он не потребляет электроэнергию.

Снятие показаний

Выше уже отмечалось, что у домочадцев нет потребности снимать и передавать в соответствующие службы показания, поскольку устройство это делает автоматически в режиме реального времени.

Однако стоит отметить, что часто встречаются случаи, когда конструкция по непонятным причинам не передает сведения, что приводит к «конфликтам» с коммунальными службами.

Поэтому специалисты рекомендуют все-таки снимать ежемесячно показания с экрана и передавать их контроллеру (действия аналогичны снятию показаний с обычных водомеров).

Популярные модели

Модель “Apator Powogaz JS-1,5 NK XB”

Ассортимент водосчетчиков с импульсным выходом велик, поэтому возникают трудности при выборе. Предварительно надо ознакомиться с основными критериями, проконсультироваться с консультантом в магазине и лишь после покупать. К востребованным моделям счетчиков относят:

  • Apator Powogaz JS-1,5 NK XB – одноструйный счетчик, корпус изготовлен из качественной латуни. Высокая ремонтопригодность и качество сборки. Незначительные потери напора. Стоит отметить, что измерительная камера отделена от счетного механизма. Устройство сертифицировано для эксплуатации в промышленных масштабах, а также частных домах, квартирах.
  • VALTEC – одноструйный счетчик, предназначенный для подсчета расходов горячей воды. Корпус изготовлен из латуни. Пригоден для вторичного ремонта, имеет высокое качество сборки. Свойственны незначительные потери напора. Счетный механизм находится вдали от измерительной камеры. Предназначен для использования в промышленных масштабах, а также квартирных и частных домах.
  • АКВА-С – счетчики для холодной и горячей воды, отечественного производства. Корпус изготовлен из латуни. Высокая степень ремонтопригодности, а также хорошее качество сборки. Измерительная камера отдалена от счетного механизма. Пригоден для использования в промышленных масштабах и квартирных/частных домах.
  • Немецкая компания ZENNER изготовляет водосчетчики, предназначенные для горячей и холодной воды. Материал корпуса – латунь. При эксплуатации наблюдаются незначительные потери напора, высокие показатели ремонтопригодности. Сертифицирован для использования в квартирных/частных домах и промышленных масштабах.
  • Счетчик для воды с импульсным выходом итальянской компании B-METERS srl –устройство, предназначенное для подсчета расходов холодной воды. Корпус изготовлен из латуни. Пользователями отмечается высокая ремонтопригодность и качество сборки. Измерительная камера расположена вдали от счетного механизма. Предназначен для использования на промышленных объектах, а также многоквартирных, частных домах.

Это лишь краткий перечень устройств, который устанавливают у себя дома. Все они высокого качества, которое подтверждено многими квартиросъемщиками. При выборе лучше ориентироваться на производителей, себя хорошо зарекомендовала польская, итальянская и немецкая конструкция.

Как подобрать подходящую конструкцию

Несколько подобных приборов способны работать суммарно, передавая сведения на один общий сумматор. При этом у каждого есть возможность вести подсчет как общего расхода водного ресурса, так и затрат на определенных объектах.

Но при покупке счетчика воды с импульсным выходом надо обращать внимание на следующие критерии:

  • давление подачи воды в трубопроводе, а также возможный перепад давления в системе;
  • предварительный подсчет использования водного ресурса по объему;
  • диаметр трубопровода.

Водомер требуется подбирать в соответствии с диаметром водопровода, в противном случае перепады в потоке воды значительны и ощутимыми для домочадцев. Что касается установки, то алгоритм аналогичен фиксации обычных водосчетчиков.

Способы монтажа и подключения

Подключение водомера производится сотрудником коммунального предприятия.

Это обусловлено тем, что при налаживании автоматического удаленного доступа с импульсного устройства нужно подключать к нему сетевой кабель или модем-транслятор. Без их участия не удастся осуществить передачу данных сигнала по каналам LPWaN или GCM.

Во время подключения важно, чтобы устройство было подсоединено к проводам сети сбора данных. Далее, показания будут транслироваться в расчетный центр, на основании полученной информации будут приходить начисления в квитанциях.

Водосчетчики с импульсным выходом – это инновационное устройство, которое позволяет сделать жизнь человека еще более комфортной и простой. У владельца жилплощади не будет необходимости передавать сведения сотрудникам коммунальных служб, все происходит автоматически. Еще одно преимущество, что водомер не потребляет электроэнергию и стоит весьма недорого.

Приобретая устройство, рекомендуется не только ознакомиться с критериями выбора, но и посоветоваться с сотрудником коммунального предприятия и консультантом в магазине, чтобы оно подходило по всем параметрам.

Установка счётчиков воды своими руками

Тарифы на услуги ЖКХ и водоснабжение отличаются в разных регионах, но растут неимоверными темпами повсеместно. Если раньше все, не задумываясь, платили «по среднему» и были довольны, то сегодня все чаще принимают решение экономить и платить строго за использованную воду. Для этого потребуется установка счетчиков воды на подводящие магистрали  холодной и горячей воды, которые в обязательном порядке должен опломбировать представитель управляющей компании, иначе у Вас просто не будут принимать оплату по их показаниям. В пользу установки средств учета воды говорит и то, что в планах правительства обязать всех пользователей центральным водоснабжением установить счетчики на воду и отопление, естественно, за свой счет. Так что, рано или поздно, а делать это все же придется.

  1. Целесообразность установки счетчиков воды
  2. Правила установки счетчиков воды
  3. Схема установки счетчика воды
  4. Что потребуется для установки счетчиков воды
  5. Установка счётчиков воды своими руками



Целесообразность установки счетчиков воды

Если Вас все еще мучают сомнения, обернется ли для Вас установка счетчиков экономией или наоборот, лишними растратами, просчитайте все расходы, взвесьте все «за» и «против».

Для квартиры, в которой живет 2 человека, а зарегистрировано (прописано) 4 – 5, начисление оплаты за воду производится из расчета «среднее» потребление на количество зарегистрированных. Вот и получается, что расходуется примерно 6 кубов в месяц, а насчитывается 20 – 25 м3. В таком случае установка счетчиков позволит сократить расходы в несколько раз.

Если же в квартире живет столько же, сколько и прописано, то экономия обычно составляет 20 – 30 %, конечно, в случае разумного потребления воды. Когда всю ночь течет вода из крана или унитаза, то ни о какой экономии речь не идет.

А вот в ситуации, когда в квартире реально живет больше человек, чем прописано, что тоже бывает, платить по счетчику придется намного больше, чем «по среднему», по понятным причинам. Ведь реальный расход будет отличаться от рассчитанного на зарегистрированных.

Большое значение также имеет планировка квартиры. Например, если в квартиру подходят несколько магистралей: две трубы (горячая и холодная вода) – в ванную комнату и две трубы – в кухню, то владельцу придется устанавливать по счетчику на каждую трубу. А если к унитазу тоже подходит отдельная магистраль, то в сумме получится 5 счетчиков. Такая советская планировка далеко не редкость, ведь когда такие дома возводились, планировалось, что платить все будут «смешные» деньги по «средней норме». Естественно, для одного жильца в квартире с такой планировкой установка 4 – 5 счетчиков, учитывая, сколько стоит установка счетчика воды, просто нерентабельна и не окупится даже спустя 15 лет.

Стоит также разузнать, как конкретно в Вашем доме происходит начисление оплаты за потребление воды. Например, бывают такие ситуации: после ввода магистрали в дом на ней устанавливается счетчик, так называемый общедомовой водомер, согласно показаниям которого и производится расчет. Все, у кого установлены счетчики, платят только за потребленное количество по тарифу за 1 м3 в конкретном населенном пункте. Это количество отнимается от того, что насчитал общедомовой водомер, остаток делится поровну на всех остальных жильцов. Если в доме много протечек и старые трубы, то такой расклад крайне невыгоден тем, у кого счетчиков нет. Так как все утечки оплачивают они. В то же время, если трубопроводы в хорошем состоянии, это может быть и выгодно, так как можно будет смело спускать воду из горячего крана (по утрам она течет холодная), не боясь, что придется спускать за весь дом и платить тоже за весь дом.

Бывают и ситуации прямо противоположные, когда распоряжением местного управляющего органа установлено максимальное ограничение на оплату «по среднему», т.е. жильцам без счетчиков нельзя начислять больше определенной суммы, тогда водоресурсная компания распределяет утечки между теми, у кого стоят счетчики. Вот такой беспредел.

Вывод такой: прежде чем устанавливать счетчики воды, обязательно все просчитайте и все разузнайте, чтобы позже это для Вас не было неожиданностью. Ну и не забывайте, что устанавливать их все равно придется в недалеком будущем. Можете пока копить деньги.

Правила установки счетчиков воды

Первое, что необходимо сделать, если приняли решение установить счетчики на воду, это обратиться в местную управляющую компанию. Разузнать, можно ли осуществить установку самостоятельно, в некоторых регионах это запрещено, а разрешается это делать только работникам ЖКХ и лицензированным подрядчикам. Если самостоятельная установка разрешена, необходимо написать заявление на разрешение установки, в ответ управляющая компания должна предоставить в письменном виде технические условия на это. В технических условиях должен быть указан порядок сборки элементов, какие именно элементы должны входить, метрические характеристики. Уточните, какие счетчики можно устанавливать. В некоторых компаниях к опломбировке принимают только счетчики из определенного списка сертифицированных. Если Вы установите другой, придется либо ссорится с представителями компании, либо отдавать свой счетчик на сертификацию, что займет время и будет стоит денег.

Общие требования к установке счетчиков воды такие:

  • Водомеры необходимо устанавливать как можно ближе к вводу трубопровода входной магистрали, желательно на горизонтальном участке, таким образом, чтобы не было возможности до него обустроить несанкционированный водозабор. Другими словами, расположить необходимо так, чтобы у управляющей компании не возникли подозрения, что Вы можете сливать воду мимо счетчика.
  • Перед счетчиком воды требуется устанавливать фильтр грубой (механической) очистки. Несмотря на то, что такой же фильтр, только большой, установлен на общедомовом счетчике, все равно в трубах остается окалина или хлопья ржавчины, которые могут повредить или заклинить счетчик, если попадут в крыльчатку. Даже если мусор чудом прошел через счетчик, не повредив, он застрянет в фильтре смесителя. Так что не стоит экономить на механическом фильтре, он удерживает частицы мусора на своей сеточке.
  • В некоторых регионах требуют после счетчика устанавливать обратный клапан, чтобы исключить возможность с помощью пылесоса отматывать счетчик в обратную сторону.
  • Температура в помещении, где установлен прибор учета, должна быть более +5 °С.

  • В частном доме счетчик воды необходимо устанавливать у наружной стены дома, не далее 20 см от точки выхода трубы из стены или пола. Помещение должно освещаться с помощью источника искусственного освещения или естественным способом.
  • Если на территории частной усадьбы установлен колодец с отводом трубы от центральной магистрали, то конструкция должна быть капитальной, колодец накрыт металлической крышкой, с запорами. Крышка колодца также пломбируется. Разрешается ее распломбировать только для тушения пожара или в случае аварии. В остальных случаях требуется вызывать инспектора водоканала для снятия пломбы.
  • После установки счетчики необходимо пломбировать. Это выполняет представитель управляющей компании, ни в коем случае не подрядчик. Без пломбы показания Вашего счетчика приниматься не будут.

Более детальные нюансы следует уточнять в управляющей компании. Не забудьте также спросить, какова на установку счетчиков воды цена. Возможно, не имеет смысла выполнять ее самостоятельно, а предоставить эту возможность профессионалу. Тем более что в таком случае будет намного меньше проблем с бюрократической волокитой и меньше претензий. В среднем установка одного водомера со всеми комплектующими обходится в 90 – 100 у.е., но бывает и дороже 150 у.е.

Схема установки счетчика воды

Последовательность установки элементов, сопряженных со счетчиком воды, может отличаться от стартовых условий: горизонтальный или вертикальный участок трубопровода, если вертикальный, то вниз или вверх идет подача воды, сколько свободного места остается после установки счетчика и другие нюансы.

Универсальная схема установки водомеров такова:

  1. Запорная арматура. Кран, перекрывающий подачу воды на квартиру.
  2. Фильтр грубой очистки.
  3. Прибор учета воды (счетчик).
  4. Обратный клапан.

Данная последовательность подходит для горизонтальных участков и вертикальных с подачей воды сверху вниз. Если счетчик монтируется на вертикальный участок с подачей воды снизу вверх, то обратный клапан необходимо установить до счетчика. Связано это с тем, что согласно паспортным требованиям счетчика его крыльчатка должна всегда находиться в воде. Если обратный клапан стоит после него, то в период отключения воды в стояке остатки воды из участка трубопровода до обратного клапана (кран, фильтр, счетчик) будут сливаться обратно в магистраль, а счетчик будет оставаться сухим.

Важно! Не забывайте, что монтировать элементы необходимо так, чтобы стрелка, указывающая направление тока воды, совпадала с реальным ходом воды. Если установить счетчик неправильно, он будет «мотать» в обратную сторону.



Что потребуется для установки счетчиков воды

Заказывая установку счетчиков воды в управляющей компании, можно понадеяться на честность и совестливость представителя, который к Вам придет, и не покупать комплектующие самостоятельно. В сумму, которую озвучивают в таких случаях, уже входит стоимость всего необходимого. Сантехник придет к Вам с полным «боекомплектом». Но здесь есть очень важный нюанс: чтобы сэкономить на материалах и побольше положить себе в карман, он может приобрести дешевые некачественные комплектующие.

Обезопасить себя можно, выбрав и купив все необходимое самостоятельно, и пригласив сантехника только для установки и опломбировки счетчиков. Это обойдется дешевле.

Установка счетчиков воды бесплатно может быть только, если Вы устанавливаете его самостоятельно. Хотя бывают исключения для неимущей категории населения: инвалидов, пенсионеров и т.д. Для них могут существовать льготы или даже производится установка за счет бюджета населенного пункта.

Итак, остановимся поподробней на том, что нам понадобится из комплектующих.

Запорный кран

Запорный кран на входящей магистрали – это первый форпост. В случае его неисправности будет самый настоящий потоп. Так что выбирать необходимо надежную и проверенную арматуру. Если Вы меняли кран раньше, достаточно просто проверить его исправность и осмотреть на предмет микротрещин. Если же кран еще советского периода, лучше не рисковать и заменить новым.

Чаще всего в качестве запорной арматуры используются шаровые краны из латуни или другого прочного металла. Для полипропиленовых труб допускается использование пластиковых кранов. Не стоит приобретать кран, который кажется слишком легким, скорее всего, он некачественный. Хорошо, если он сломается сразу при монтаже, а если во время эксплуатации?

Ручка шаровых кранов бывает «бабочкой» и рычагом. Устанавливать можно любой, просто прикинув удобство использования того и другого.

Важно! Шаровый кран нельзя использовать в полуоткрытом положении. Так он очень быстро выйдет из строя. Он предназначен для работы только в двух положениях: открытом и закрытом. Если есть необходимость ограничивать подачу воды частично, необходимо устанавливать кран вентильного типа.

Фильтр грубой очистки



Фильтры механической очистки бывают прямыми и косыми, последние еще называют «косой» фильтр. Прямые или перпендикулярные фильтры предназначены только для использования в горизонтальных магистралях, а косые – и в горизонтальных, и в вертикальных.

В фильтре механической очистки стоит сеточка, которая улавливает крупные взвеси. Время от времени ее необходимо чистить. Чтобы уловленная грязь не попадала снова в трубопровод, косой фильтр устанавливается всегда отстойником (крышкой) вниз. Также его удобнее разбирать и чистить.

Важно! Некоторые модели запорных кранов уже оснащены фильтром грубой очистки. Можно воспользоваться таким.

Водомер (счетчик)

По принципу работы можно выделить такие счетчики учета воды: механические, электромагнитные, вихревые и ультразвуковые. Для учета воды в квартире достаточно использовать механический счетчик, он надежнее и долговечнее.

Механические счетчики различаются для холодной (с синей маркировкой) и горячей (с красной маркировкой) воды. На одних написано до +40 °С, а на других – до +130 °С.

Хотя есть современные универсальные модели, которые отличаются серым цветом крышки.

Приобретать необходимо обязательно сертифицированный счетчик с паспортом. Чтобы не попасть впросак, не покупайте на барахолках, где вместо паспорта Вам могут подсунуть ксерокопию. Сверьте номер счетчика с номером, указанным в паспорте, он должен совпадать.

Помимо всего вышеперечисленного для установки счетчиков воды самостоятельно необходимо купить обратный клапан для каждой трубы, материалы для уплотнения соединений (лен, пакля, уплотнительная паста «Унипак» и «Мультипак» или полиамидные нити «Тангит Унилок» с силиконовой смазкой), фитинги для перехода с металлической трубы на металлопластиковую.

Установка счётчиков воды своими руками

После того как приобрели все необходимое для установки счетчиков, необходимо в первую очередь ознакомиться с инструкциями купленных приборов и комплектующих. В паспорте к счетчику всегда указывается длина прямого участка, которая должна быть до счетчика и после счетчика. Соблюдение этих условий обеспечит более правильную работу прибора.

Соединение элементов

Перед установкой, чтобы ничего не перепутать в спешке, раскладываем все комплектующие в линию: запорный кран, фильтр механической очистки, счетчик и обратный клапан. Обращаем внимание на стрелочки (они есть на каждом приборе), указывающие направление движения воды. Они должны быть в одну линию.

Затем начинаем соединять элементы «на сухую», чтобы просчитать количество витков. Накручиваем фильтр на запорный кран. Обычно число витков не больше 5. Замечаем, на каком по счету последнем витке фильтр находится отстойников вниз. Например, на 4. Тогда откручиваем соединение и наматываем уплотнитель на резьбу фильтра. Для этого можно использовать льняную паклю. Вытягиваем их мотка прядь, разравниваем ее, удаляя мелкие ворсинки, сматываем в шнурок диаметром до 1 мм. Плотно наматываем его по резьбе так, чтобы канавка была полностью закрыта. Берем пасту сантехническую и намазываем вращательными движениями на лен. Закручиваем фильтр в кран плотно, но не слишком, чтобы соединение не лопнуло.

Важно! Не стоит использовать вместо пасты силиконовый герметик, так как он засыхает и может лопнуть внутри. Сантехнические пасты не способны засыхать и менять своих свойств. Это также удобно тем, что соединение можно открутить, приложив небольшие усилия.

Счетчик чаще всего уже продается в комплекте с так называемыми американками (патрубками с накидной гайкой) и уплотнительными кольцами. Лучше последние выкинуть и купить новые. Установка счетчика холодной воды производится с использованием резиновых прокладок, а установка счетчика горячей воды с использованием паронитовых (они более прочные, но менее гнущиеся) или качественных резиновых. Сначала на фильтр накручиваем с помощью льна и пасты патрубок в накидной гайкой, а затем накручиваем счетчик, используя только прокладку.

Далее соединяем второй патрубок с обратным клапаном.

А уже после полученную конструкцию присоединяем к счетчику (только на прокладку).

У нас должно получиться так, чтобы ручка запорного крана была сверху, отстойник фильтра грубой очистки сверху, счетчик циферблатом кверху, крыльчаткой вниз.

Врезка счетчика в магистраль

Планируя заменить запорный кран, необходимо позаботиться о том, чтобы предварительно отключить подачу воды на стояк. Делать это самостоятельно в многоквартирном доме Вы не имеете права. Необходимо вызывать представителя управляющей компании. Чаще всего, если кран исправен и нет аварии, отключение стояка производится строго по определенным дням недели для проведения внутренних ремонтов.

Измеряем длину полученной конструкции из крана, фильтра, счетчика и обратного клапана. Откладываем это расстояние от места соединения подводящей трубы (там, где стоит старый запорный кран) в сторону внутреннего водопровода. Намечаем и отрезаем трубу. Подставляем тазик, скорее всего, из трубы потечет вода, хоть и не под напором.

Выкручиваем отрезок трубы из резьбы на старом кране. Выкручиваем старый кран.

Важно! Если старый кран прикручен «намертво» и не сдвигается с места от старости, придется его срезать, а затем нарезать резьбу на оставшейся трубе.

Скручиваем нашу конструкцию с подводящей трубой. А вот соединение с продолжением трубопровода может быть сопряжено с рядом проблем. Если труба металлическая, необходимо на ней нарезать резьбу с помощью лерки. Но это не самое сложное, самое сложное – точно рассчитать необходимый участок, ведь металлическая труба не гнется, в отличие от пластиковых. Разумнее будет и быстрее заменить весь внутренний водопровод на современные металлопластиковые или полипропиленовые трубы, или хотя бы только участок до ближайшей резьбы. Тогда понадобятся фитинги для перехода с металлической трубы на пластиковую.

После завершения монтажа необходимо проверить работоспособность системы. Включаем подачу воды. Первый раз шаровый кран открываем медленно, чтобы не повредить напором счетчик. Наблюдаем, есть ли течь. Если все хорошо, счетчик считает правильно, то можно вызывать представителя управляющей компании. Он должен прийти, осмотреть, что вы сделали и опломбировать счетчик, сделав соответствующую пометку в паспорте. Иногда пломбируют не только счетчик, но и фильтр грубой очистки, так сказать на всякий случай. На руки Вы должны получить бумагу о том, что счетчик опломбирован и принят в эксплуатацию, а также паспорт с пометками. С данного времени можете выполнять расчеты согласно показаниям счетчика.

Сама установка счетчиков в квартире не составляет большого труда и не занимает много времени. Значительно больше тратится на бюрократические согласования, написания заявлений, получение разрешительных документов и т.д. Не забывайте, что счетчик необходимо регулярно сдавать на поверку в специальную организацию, вдруг он уже неправильно считает. Счетчик холодной воды необходимо проверять раз в 4 года, а горячей воды – раз в 6 лет.

Единые технические условия

Единые технические условия


1. Водомерный узел должен быть установлен в удобном для снятия показаний и обслуживания месте, после контрольного крана у потребителя. Все подключения водоразборной арматуры допускаются только после водомерного узла.

2. Место установки счетчика должно гарантировать его эксплуатацию без возможных механических повреждений. Установка счетчика в затапливаемых, холодных помещениях (с температурой ниже +5˚C), в помещениях с повышенной влажностью, в помещениях с температурой выше +50˚C не допускается.

3. Счетчик должен быть смонтирован так, чтобы к нему был легкий доступ для считывания показаний (без использования зеркала или лестницы), монтажа, обслуживания.

4. Счетчик монтируется в соответствии с требованиями по монтажу, согласно паспорту прибора. Не разрешается устанавливать счетчик на горизонтальном участке, циферблатом вниз.

5. Установка выполняется таким образом, чтобы счетчик всегда был заполнен водой.

6. При установке счетчика после отводов, запорной арматуры, фильтров и других устройств непосредственно перед счетчиком должен быть прямой участок трубопровода длиной не менее 5Dу, а за счетчиком не менее 1Dу, где Dу-диаметр условного прохода счетчика. Если в паспорте прибора допускается использование в качестве прямого участка заводских присоединений (штуцеров), прямой участок может быть уменьшен.

7. Счетчик должен быть расположен так, чтобы направление, указанное стрелкой на корпусе счетчика совпало с направлением потока воды в трубопроводе.

8. Перед установкой счетчика трубопровод обязательно прочистить и промыть, чтобы удалить из него отложения и посторонние тела.

9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).

10. Счетчик не должен подвергаться перегрузке механическими напряжениями под воздействием трубопроводов и арматуры. При необходимости счетчик может быть смонтирован на подставке или кронштейне.

11. В случае, когда трубопровод используется в качестве заземления, на счетчике и его арматуре необходимо устанавливать постоянный шунт.

14.При наличии в помещении у потребителя двух или более стояков (вводов) холодной воды, приборы учета, устанавливаются на каждом отдельном вводе.

15.Паспорт водомера абонент обязан предоставлять представителю ЗАО “Водоканал” при сдаче водомерного узла по акту приемки.


горячей, холодной, как подключить, плюсы и минусы

Правительство РФ по вопросу энергосбережения поставило перед коммунальными службами задачу, которая заключается в достоверном учете потребления энергоресурсов: электричества, тепла, газа и водоснабжения.

Актуальность приобретают системы точного автоматизированного дистанционного учета воды с возможностью мониторинга в режиме реального времени. Это позволяет полностью исключить воздействие человека на достоверность показателей. Такими приборами можно управлять с помощью специальных устройств, которые обладают выходом в телекоммуникационные сети. К ним относится и импульсный счетчик воды.

Что это такое, его плюсы и минусы

Импульсный прибор учета горячей и холодной воды отлично подходит не только для промышленных целей, но и для населения РФ. Его основная цель заключается в фиксации точного объема потребляемых ресурсов, причем в режиме реального времени. За относительно недавний период внедрения он зарекомендовал себя как надежный прибор для автоматизированного контроля затрат воды.

Управляющие организации и РСО видят в импульсных приборах учета эффективное применение, которое позволяет обеспечить высокую точность рассчитываемых показателей с имеющейся возможностью их дальнейшей отправки коммунальным службам через автоматизированную систему.

Принципиально водяной счетчик с импульсным выходом и стандартное устройство практически ничем не различаются между собой. Основа их работы заключается в классической схеме, в которой считывающий механизм запускается крыльчаткой под имеющимся напором воды. Одновременно с этим импульсный прибор позволяет не только устанавливать объемы расхода воды, но и передавать значения на внешний носитель информации.

Основными их преимуществами принято считать:

  • передача сведений относительно расхода воды дистанционно в автоматическом режиме;
  • могут быть подключены к сложным системам обработки данных. К примеру, можно без проблем подключиться к АСКУВ;
  • низкие цены, что позволяет отнести его к бюджетному классу;
  • высокий уровень надёжности;
  • стойкость к различным температурным воздействиям, что делает его одним из лучших приборов учета.

Если говорить о недостатках, то ими являются:

  • устройство имеет определенный срок службы, по завершении которого его следует заменить, в противном случае показания будут с погрешностью;
  • все сведения с прибора можно передать исключительно при его подключении к радио- либо цифровому сигналу;
  • в обязательном порядке необходимо использовать антимагнитную защиту, поскольку без неё можно без особых усилий останавливать учёт воды принудительно.

Несмотря на имеющиеся недостатки, импульсный прибор учета пользуется популярностью среди населения РФ.

Конструкция

С конструктивной точки зрения схема импульсного счетчика ничем не отличается от устройства стандартных фланцевых либо же крыльчатых комнатных водяных приборов учета. Механическая часть осталась неизменной. В её основу заложен стрелочный индикатор затрат воды, в котором полный оборот приравнивается к конкретному потреблению.

Принцип действия

Схема стандартной конструкции для холодной либо горячей воды базируется на счетном механизме, который и рассчитывает объем потребления. Импульсные счетчики рассчитывают объем потока и осуществляют передачу сведений в определенные системные пункты.

Итак, рассмотрим все подробней:

  1. Выходной поток оказывает воздействие на крыльчатку, которая находится в трубопроводе.
  2. Затем осуществляется подключение непосредственно к работе муфты, которая перерабатывает и далее передает сведения на индикатор.
  3. В ней при полном обороте магнит контактирует с датчиком, а после показатель указывается на цифровом индикаторе.
  4. Сведения поступают не только на экран, но и передаются в сам счетчик, который определяет расход холодной и горячей воды за конкретный временной промежуток.
  5. По завершении расчетов сведения передаются в сеть для дальнейшего отчета перед коммунальными предприятиями.


Важно обращать внимание на то, что 1 импульс может приравниваться, к примеру, 10, 100 или 1000 литрам воды – значение напрямую зависит от диаметра трубопровода.

Управление импульсным прибором учета не влечет за собой каких-либо сложностей и не требует к себе от собственников профессиональных навыков и умений. Устройство, как и сам датчик, производит подсчеты в автоматическом режиме. Более того, оно не требует подключения к электричеству, что относит его к бюджетному варианту.

Важно помнить: в дальнейшем планируется эксплуатация исключительно импульсных счетчиков.

Как его подключить?

Подключение водомера осуществляется специалистом коммунальной службы.

Это связано с тем, что для налаживания автоматической диспетчеризации сведений с импульсного прибора учета необходимо подключать к нему сетевой кабель либо же модем-транслятор, с помощью которых осуществляется передача сигнала по каналу GCM или LPWAN.

В обязательном порядке счетчик должен быть подключен проводами к сети сбора необходимой информации. Далее показания будут переданы в специализированный расчетный центр, где будут занесены в квитанцию для оплаты. Иными словами, передавать показания хозяевам собственности нет необходимости.

Снятие показаний

Как уже отмечалось выше, владельцам импульсных счетчиков не стоит переживать о необходимости снятия и передачи показаний, поскольку устройство делает это в автоматическом режиме.

Одновременно с этим, на практике нередко встречаются ситуации, когда по каким-либо причинам прибор не передал информацию, что приводит к недоразумениям с коммунальными службами.

По этой причине специалисты рекомендуют всё-таки снимать показания с дисплея, как и в случае с обычным водомером, а после передавать их контролеру для минимизации последствий.

Установка счетчиков воды своими руками: требования водоканала

Известно, что установка счетчиков воды своими руками позволяет полностью контролировать расходы по потребляемой воде, а также производить оплату лишь за использованные ресурсы. Как правило, положительный эффект виден уже через пару месяцев – оплата за воду снижается в два, а то даже и в три раза. Но как самостоятельно выполнить такую процедуру, что конкретно из себя представляет установка счетчика?

Требования водоканала касательно к установки счетчиков

Следует отметить, что существуют определенные требования водоканала к установлению счетчика:

  • необходимо, чтобы была защита счетчика от его повреждения находящимся в водопроводе мелким или крупным мусором;
  • должен был произведен монтаж обратного клапана. Он используется для того, чтобы пресечь все попытки владельца отмотать счетчик назад;
  • проведение опломбировки специалистом. После того, как счетчик установлен, необходимо подать свою заявку в водоканал по месту проживания, после чего придет специалист и проведет опломбировку.
Схема установки водосчетчика согласно требованиям водоканала

Выбор счетчика

Одним из наиболее хорошим вариантов считается турбинный счетчик с крыльчаткой, спросом пользуются также обычные механические счетчики – они совсем недорогие и простые в использовании.

Электронные счетчики – тоже неплохой вариант, но электроника может выйти из строя, а замена такого счетчика заново приведет за собой кучу бюрократических формальностей.

Следует учитывать, что счетчики для горячей и холодной воды отличаются друг от друга: они отмечены поясами красного и соответственно синего цвета.

Не стоит рисковать и покупать неподходящий для воды счетчик: например, поставить на горячую воду «холодный» будет и вовсе бессмысленной затеей – специалист его просто не введет в эксплуатацию.

При покупке водомера необходимо убедиться, что он имеет полную комплектацию. Особое внимание следует уделить техническому паспорту изделия, правильно, чтобы он был напечатан типографским способом, серийные номера в нем и на водосчетчике не должны совпадать. Кроме того, такой паспорт должен быть скреплен заводским штампом.

Комплектующие, необходимые для установки счетчиков:

  1. Запорный кран. Необходимо обратить внимание, чтобы такой кран был качественным, в ином случае он может прорваться и привести к потопу. Если у вас в наличии такой старый кран, лучше не рисковать и заменить его на новый.
  2. Фильтр очищающий. Бывает двух разновидностей: прямой или косой. Второй вариант периодически нуждается в чистке.
  3. Собственно водный счетчик.
  4. Обратный клапан. Необходим для того, чтобы в случае прекращения подачи воды счетчик «не отматывал» обратно.

Запорные краны

Такой запорный кран должен иметь одну особенность: в наличии должно быть ушко с отверстием на самом исходящем патрубке. Если такой запорный кран – комплектный, проверьте, не силуминовый ли он. Дело все в том, что такие краны сильно подвержены действию межкристаллитной коррозии, и может так случиться, что вскоре придется спасать помещение от потопа. Не плохим вариантом является обычный металлопластиковый кран.

схема запорного крана

При покупке рекомендуется также приобрести еще один запорный обычный кран. Он устанавливается после отвода на сам смывной бачок. Пригодится тогда, когда на кухне или в ванной если будет ремонт – в таком случае можно будет пользоваться туалетом как обычно.

Место в доме для счетчика

Желательно, чтобы водомер находился как можно ближе к вводу самого трубопровода в комнате. При вводе такого счетчика в эксплуатацию специалист из водоканала посмотрит, можно ли как-то еще врезаться в саму трубу до счетчика. На практике, вопросов не возникает, если водомер установлен в туалете около унитаза, даже в том случае, когда запорный кран находится за полметра назад. Если в помещении трубы идут по полу, то установка счетчика тоже будет одобрена, ведь в случае чего скрыть следы работы на трубах будет практически невозможно.


Строже обстоит дело при проверки частного дома. Здесь обязательно должно быть соблюдено правило: установка должна происходить на расстоянии не более чем 20 см от выхода такой подводящей трубы. Если на территории дома находится колодец – необходимо, чтобы он был капитальный и с запираемой крышкой, иначе она тоже будет опломбирована.

Технические особенности при установке:

  1. Если в помещении, где будет произведена установка счетчика, находится пожарный водоотвод, необходимо установить задвижку на обводной трубе. Когда придет специалист из водоканала – он опломбирует и ее.
  2. Редко, но бывает так, что система ГВС работает по двухтрубной системе. Для такой квартиры при установке счетчика именно для горячей воды потребуется купить перепускной клапан для циркулярной трубы. В ином случае счетчик будет постоянно и слишком много мотать.
  3. Температурный режим воздуха в помещении, где будет произведена установка счетчика, не должен быть ниже + 5 градусов по Цельсию. Такой вопрос с температурой может возникнуть, если установка будет производиться в неотапливаемом и холодном подвале частного дома. При этом вопрос необходимо решить с водоканалом, возможно, проще и дешевле будет утеплить трубу в подвале, а счетчик поставить в самом туалете.

Процесс установки

Прежде чем приступить к процессу под названием установка счетчика своими руками, необходимо ознакомиться с инструкцией всех ее составляющих. Необходимо проверить в техпаспорте счетчика, какое именно расстояние прямой трубы должно находиться до него и после.
Процесс установки состоит из нескольких этапов:

  1. Для того, чтобы не запутаться, изначально лучше выложить все изделия в линию: обратный клапан, затем счетчик, фильтр, а после – запорный кран. На всех деталях есть стрелочки, их необходимо расположить так, чтобы они указывали в одну сторону.
  2. Затем соедините все детали в «сухом» виде для того, чтобы просчитать витки. Для этого нужно взять фильтр и закрутить его на кран, считая при этом витки. Обычно их бывает не больше пяти. Обратите особое внимание, на каком именно из витков отстойник будет находится внизу. Затем все снова раскрутите, возьмите уплотнитель и тщательно намотайте его на фильтр самого запорного крана. Наматывать его необходимо так, чтобы полностью все канавки были закрыты. После этого сверху уже можно будет нанести сантехническую пасту и аккуратно закрутить запорный кран.
  3. В том случае, если водомер используется именно для горячей воды – лучше приобрести паронитовые прокладки, если он нужен для контроля холодной воды – следует взять резиновые. Очень часто в одном комплекте со счетчиком идут кольца-уплотнители и американки. Такие кольца не подойдут, лучше купить новые, а вот американки (специальные патрубки, используются для соединения труб) подойдут. Такой патрубок необходимо прикрутить к фильтру, снова используя при этом уплотнитель (подойдет также обычная льняная пакля), а затем уже счетчик. Второй парубок следует соединить с обратным клапаном.
  4. Полученную конструкцию следует прикрепить к водомеру. В итоге должно получиться так, чтобы отстойник фильтра, циферблат счетчика и выключатель запорного крана «смотрели» вверх, а крыльчатка – вниз.
  5. После того, как все детали будут соединены, можно уже врезать их в сам трубопровод. При этом, не забудьте заранее перекрыть воду, если ваш дом многоквартирный – самостоятельно делать такую процедуру нельзя, следует вызвать мастера из водоканала.
    Измерьте, какой именно длины получилась конструкция. Такое же расстояние следует отмерить и на трубе до самого стыка. Подставив тазик на пол (могут политься остатки воды), отрезайте отмерянный участок.
  6. В том случае, если трубопровод – металлический, закрепить конструкцию к подводящей трубе можно будет с помощью резьбы. Очень важно при этом правильно отмерить расстояние, ведь такой трубопровод не будет гнуться. Можно заменить весь участок полипропиленовыми трубами, при этом металлический трубопровод соединить с пластиком можно будет при помощи специальных фитингов для соединения.
  7. После завершения такой процедуры, как установка счетчика своими руками, необходимо проверить работоспособность системы. Следует включить воду и медленно открутить шаровой кран. Нужно проверить следующие моменты: нет ли где-нибудь течи, правильно ли работает сам счетчик и не дает ли он сбоев. После этого уже можно вызвать представителя водоканала для опломбирования. В итоге вам выдается техпаспорт и документ, подтверждающий опломбирование данного счетчика. После этого вы уже будете платить за воду лишь в соответствии с показаниями водомера.

Все правильно с первого раза: руководство по установке счетчика воды

Автор: Эверетт Дж. Прескотт, 7 ноября 2017 г., 9:39

При установке нового счетчика воды будьте особенно внимательны, чтобы обеспечить правильную работу делается правильно с самого начала. Неосторожные ошибки, допущенные во время установки, могут повредить новый счетчик воды и соединения линии подачи, а также потенциально нанести значительный материальный ущерб в случае утечки и оставления без присмотра. Как правильно пройти процесс, не беспокоясь о возможных проблемах, которые могут возникнуть? Вот несколько общих рекомендаций, которым следует следовать при установке большинства водомеров.

Правильно работающий клапан сервисной линии важен для завершения этого процесса. Как правило, есть два варианта; клапан линии обслуживания, расположенный снаружи (обычно на границе участка или приямка счетчика или рядом с ним), или клапан линии, расположенный внутри жилища, в подвале или механическом туалете. Вот некоторые из самых важных вещей, которые вам нужно знать об установке счетчиков

.

Независимо от того, будет ли установка заменить существующий счетчик или установить новый счетчик, обратите внимание на следующее;

  • Перед отрезанием труб или удалением всего, что вы выполняете, необходимо убедиться в том, что клапан линии, на который вы полагаетесь, работает должным образом.
  • Это делается путем снятия перегородки в кране подачи холодной воды в жилище и опускания этого крана в медленном или среднем темпе.
  • Закройте кран на линии подачи и проверьте кран, чтобы убедиться, что подача воды отключена.
  • Кран холодной воды можно оставить частично открытым, так как после завершения установки процесс обратный.

При замене существующего счетчика;

  • Выключите линию подачи воды, как указано выше.
  • У нового водомера такая же укладочная длина? Если да, то процедура довольно проста.
  • Как правило, все, что требуется, — это новые резиновые прокладки счетчика подходящего размера и полумесяц
    или трубный ключ.
  • Если заменяемый счетчик имеет другую закладную длину, имеется ряд адаптеров для модернизации пространства для размещения нового счетчика, в том числе фланцы Space-Saver (с красной маркировкой Hedtrademarked) для счетчиков большего размера, которые значительно облегчат этот процесс. легче.
  • Перед установкой нового счетчика всегда медленно спускайте воду, чтобы промыть линию обслуживания, чтобы убедиться, что в линии нет ржавчины или отложений.
  • Проверить водомер на правильность направления потока. Счетчик будет иметь какой-то индикатор направления потока, расположенный сверху или по бокам счетчика. Затем установите новый счетчик и резиновые прокладки.
  • Для правильной установки никогда не используйте гаечный ключ для начала резьбовых соединений. Всегда запускайте соединения счетчика вручную, чтобы убедиться, что соединения не имеют перекрестной резьбы.
  • В большинстве случаев уплотнения соединений с резиновыми прокладками изготавливаются вручную, затягивая переходники расходомера, а затем завершая герметичное уплотнение с помощью гаечного ключа. Как правило, все, что требуется после затяжки вручную, — это дополнительная четверть оборота для уплотнения прокладок.
  • Чтобы повторно активировать линию обслуживания после установки счетчика, рекомендуется, чтобы кран холодной воды был частично открыт.
  • Слегка откройте вентиль линии обслуживания, чтобы воздух из системы мог быть удален через открытый кран холодной воды.Как только весь воздух будет удален из системы, закройте кран и проверьте счетчик воды и принадлежности на предмет утечек. Очистите все соединения сухой тканью и еще раз проверьте наличие видимой влаги.
  • Обязательно полностью откройте клапан линии подачи.
  • Потратьте немного времени, чтобы налить немного воды в жилище, чтобы убедиться, что счетчик регистрирует и течет в правильном направлении.

В новой установке счетчика;

  • Выключите линию подачи воды, как указано выше.
  • Для установки нового водомера потребуются дополнительные переходники для счетчиков, которые доступны в различных типах и размерах в зависимости от материала водопроводной трубы и размеров счетчика. Примерами различных принадлежностей для счетчиков являются счетчики, муфты для счетчиков и фланцы для счетчиков. ПРИМЕЧАНИЕ. Ознакомьтесь с местными нормативами, обратные клапаны часто требуются как часть установки счетчика.
  • Перед установкой нового счетчика всегда медленно спускайте воду, чтобы промыть линию обслуживания, чтобы убедиться, что в линии нет ржавчины или отложений.
  • Проверить счетчик воды на правильность направления потока. Счетчик будет иметь какой-то индикатор направления потока, расположенный сверху или по бокам счетчика. Затем установите новый счетчик и резиновые прокладки.
  • Для правильной установки никогда не используйте гаечный ключ для начала резьбовых соединений. Всегда запускайте соединения счетчика вручную, чтобы убедиться, что соединения не имеют поперечной резьбы.
  • В большинстве случаев соединительные уплотнения с резиновыми прокладками изготавливаются вручную, затягивая переходники расходомера, а затем завершая герметичное уплотнение с помощью гаечного ключа, обычно все, что требуется после ручной затяжки, — это дополнительная четверть оборота для герметизации прокладок.
  • Чтобы повторно активировать линию обслуживания после установки счетчика, рекомендуется, чтобы кран холодной воды был частично открыт.
  • Слегка откройте вентиль линии обслуживания, чтобы воздух из системы мог быть удален через открытый кран холодной воды. Как только весь воздух будет удален из системы, закройте кран и проверьте счетчик воды и принадлежности на предмет утечек. Очистите все соединения сухой тканью и еще раз проверьте наличие видимой влаги.
  • Полностью откройте кран на линии подачи.
  • Потратьте немного времени, чтобы налить немного воды в жилище, чтобы убедиться, что счетчик регистрирует и течет в правильном направлении.

Мы можем помочь сделать правильный выбор, который лучше всего подходит для ваших решений по измерению. Зная, что вам нужно сделать для установки нового водомера, вы можете гарантировать, что работа будет выполнена правильно с первого раза без повреждения системы или счетчика. Итак, какой измеритель лучше всего подходит для вашей ситуации? Следует ли вам использовать ручной измеритель считывания или тот, который совместим с AMR / AMI? Что делать, если вы заменяете старый счетчик, а новый не подходит? Независимо от того, какой у вас вопрос, команда EJP всегда готова помочь.Пожалуйста, не стесняйтесь обращаться к нам сегодня для получения дополнительной информации или с любыми вопросами.

Установка водомеров: инструкция и руководство


Установка счетчиков воды должна выполняться профессионально в соответствии с инструкциями по установке , предоставленными конкретным производителем. Кроме того, необходимо соблюдать следующие рекомендации :

Установите счетчики горизонтально в указанном месте так, чтобы стрелка (обычно показанная на
, нижний регистр) была обращена в направлении потока счетчика.Счетчик должен быть установлен
под углом 90 ° к расходу счетчика, а индикаторное устройство должно быть обращено вверх.

Пошаговая инструкция по установке счетчиков воды

После врезки соединения с трубопровода тщательно промыть уложенные трубы перед установкой счетчика

  1. Проверьте счетчик перед установкой
  2. Установите счетчик таким образом, чтобы поток воды проходил в счетчике по полному проходу
  3. Установите счетчик на трубопровод, убедившись, что стрелка на корпусе счетчика совпадает с
    направлением потока воды
  4. Диаметр счетчика и диаметр трубы, на которой будет установлен счетчик, должны быть
    того же диаметра
  5. Резьбовые счетчики должны устанавливаться с использованием их вкладышей / соединителей, но не напрямую
    к трубному фитингу
  6. Следует избегать мест, подверженных сильным ударам или ударам молотком
  7. Для установок счетчика потребителя используйте запорный кран, а в случае использования задвижки
    включает обратный клапан для защиты счетчика от реверсирования при нормировании или опорожнении трубопровода.Это связано с тем, что не все расходомеры производятся со встроенными клапанами перенастройки, отличными от
    ,
  8. Если вода не свободна от мусора, фильтр должен быть установлен перед счетчиком
    для постоянной защиты
  9. Избегайте подсоединения счетчика непосредственно к шлюзовому клапану. Обеспечьте длину прямой трубы, эквивалентной
    , в 10 раз больше диаметра счетчика вверх и вниз по потоку до счетчика
  10. Измеритель не должен работать со свободным разрядом, всегда должно быть сопротивление на выходе
  11. Счетчик с фланцем при изготовлении прокладки для соединения с фланцем убедитесь, что внутренний диаметр
    точно соответствует внутреннему диаметру счетчика
  12. Установите метр над уровнем земли, чтобы его не закопали
  13. Защитите счетчик от прямых лучей

Также читается

4 общих счетчика воды, используемых в Кении

9 лучших подрядчиков по гидроизоляции в Кейптауне

РЕКЛАМНОЕ ОБЪЯВЛЕНИЕ Предыдущая статья4 общих счетчика воды, используемых в КенииСледующая статьяКак работает счетчик воды: со схемой Деталь установки счетчика

— Del-Co Water

На приведенном выше чертеже показана типичная кувшин для метра, который будет установлен компанией Del-Co Water на территории клиента.Обычно эта метровая яма устанавливается в 5 футах от дороги справа от линии, если ваша собственность не расположена в обшитом участке. В этом случае покупатель должен связаться с Del-Co, чтобы определить, где должна быть расположена чаша счетчика. Del-Co будет нести ответственность за счетчик, кувшин и линию обслуживания от кувшина до водопровода. Строительство и обслуживание линии обслуживания от посуды до дома, включая подключение к установке, является обязанностью заказчика.

Del-Co не регулирует материалы, используемые для клиентской части линии обслуживания. Тем не менее, мы предлагаем минимальные рекомендации по материалам и конструкции для типовых бытовых счетчиков 5/8 «X 3/4».

  1. ИСПОЛЬЗУЙТЕ ЖЕЛЕЗНУЮ ТРУБУ РАЗМЕРА 1 ДЮЙМ (ЛП. ДЛЯ СЕРВИСНЫХ ЛИНИЙ ДЛИНОЙ МЕНЬШЕ 500 ФУТОВ.
  1. ИСПОЛЬЗУЙТЕ 2-ДЮЙМОВЫЕ ПВХ ТРУБЫ SOR 21 С РАБОЧИМ ДАВЛЕНИЕМ 200 С.I. ДЛЯ ОБСЛУЖИВАНИЯ ЛИНИЙ БОЛЕЕ 500 ФУТОВ.
  1. ИСПОЛЬЗУЙТЕ ВСТАВКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ И ЛАТУННЫЕ КОМПРЕССИОННЫЕ МУФТЫ ДЛЯ ВСЕХ ПОЛИЭТИЛЕНОВЫХ ТРУБ
  1. ЗАКРЫТЬ СЕРВИСНЫЕ ЛИНИИ МИНИМУМ 36 ДЮЙМОВ

Ответственность за подключение линии обслуживания клиента к счетчику несет заказчик. Однако, если заказчик строит линию обслуживания до установки глиняной посуды и использует трубу, указанную выше, Del-Co выполнит подключение в порядке любезности при установке глиняной посуды.Если используются трубы из других материалов, Del-Co может подключиться к линии обслуживания клиента, если заказчик предоставит соответствующий переходник и предварительные договоренности с нашим отделом сбыта согласованы. Если Del-Co не может подключить вашу линию обслуживания к измерителю счетчика, Del-Co не вернется в вашу собственность, чтобы установить это соединение.

Если счетчик устанавливается до установки линии обслуживания клиента, Del-Co предоставит железную трубу длиной 4 фута и размером 1 дюйм (I.P.S) или 7 полиэтиленовых пигтейлов для подключения заказчика к своей линии обслуживания. Если заказчик желает, чтобы кувшин для счетчика был установлен до установки его линии обслуживания, он должен указать желаемое место установки кувшина с помощью деревянного колышка с надписью «Del-co».

Загружаемая версия

Отсутствует перемычка на счетчике воды

Один из наиболее распространенных электрических дефектов, которые я обнаруживаю при проведении проверок истинности продаж жилья в Миннеаполисе, — это отсутствие перемычки на счетчике воды.Это обязательный ремонтный элемент, и я часто нахожу, что ремонт выполнен неправильно, поэтому я пишу этот пост, чтобы помочь всем, кому нужно исправить этот элемент. В Сент-Поле этот элемент также будет записан как опасность при оценке истинности продажи жилья.

Для начала, вот формулировка, которой должны следовать оценщики TISH, которая взята непосредственно из Миннеаполисского Руководства для оценщиков TISH (2008):

A) Вокруг счетчика воды должна быть установлена ​​перемычка всегда .Связывающие перемычки должны быть из меди или другого коррозионно-стойкого материала, иметь одобренные зажимные устройства и иметь правильный калибр проводов для установленной службы. Если эта перемычка отсутствует или неправильно подключена ни с одной стороны счетчика воды (или только со стороны улицы, если водопроводные трубы сделаны из Pex или аналогичных материалов) или установлена ​​с использованием не одобренных материалов, отметьте как RRE. Укажите, какие работы необходимы.

Перемычка используется для электрического соединения водопроводных труб по всему дому.Частично причина того, что водораспределительный трубопровод в доме заклеивается, заключается в том, чтобы убедиться, что трубы не могут случайно оказаться под напряжением. Если незаземленный (также известный как горячий) проводник соприкоснется с правильно подключенной водопроводной трубой, ток будет иметь такой хороший путь обратно к главной панели, что он перегрузит автоматический выключатель, и выключатель быстро сработает. Другими словами, он защищает от поражения электрическим током .

Гораздо более важная причина того, что Миннеаполис требует перемычки на счетчике воды, заключается в том, что когда-то для электрических служб было приемлемо использовать водопроводный трубопровод в доме в качестве заземляющего проводника.Мне не удалось найти отличных диаграмм, показывающих этот тип установки, поэтому я сделал свою собственную грубую диаграмму. Я знаю, что я не художник, поэтому не обращайте на это внимания 😉

Вот фото того, как это выглядит.

Проблема с этой установкой состоит в том, что при отсоединении водяного трубопровода электрическая панель больше не заземляется на водяной трубопровод. Вот почему такая установка больше неприемлема. Многие старые дома в Миннеаполисе до сих пор имеют такую ​​проводку, поэтому особенно важно, чтобы в этих домах была перемычка.

Если есть какой-либо другой разрыв в водопроводных трубах (например, пластиковый водопровод, пластиковый фильтр для воды, устройство для смягчения воды и т. Д.), Необходимо установить перемычку. Если вы хотите найти блог, посвященный этой теме, посетите блог инспектора дома Сиэтла Чарльза Бьюэлла о перемычках.

На фотографиях ниже показано, как должна выглядеть правильная перемычка. Хотя некоторые специалисты по оценке TISH требуют, чтобы зажимы были размещены снаружи запорных клапанов (а не рядом с расходомером), я этого не делаю.Это может быть предпочтительный для метод , но это все — это не требование. Как всегда, щелкните фотографии, чтобы увеличить версию.

Для получения дополнительной информации о распространенных дефектах «Правда в продаже жилья» щелкните любую из приведенных ниже ссылок.

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — инспектор дома Миннесоты

WMIN01 АВТОМАТИЧЕСКИЙ ПЕРЕДАТЧИК ВОДОСЧЕТЧИКА Руководство пользователя Руководство по установке Sensus Metering Systems





 РУКОВОДСТВО ПО УСТАНОВКЕ
Следующая информация содержит инструкции по установке модуля трансмиттера (MXU).Проводка
соединения одинаковы как для внутренней установки, так и для установки в приямке. Техники могут быть разными для
фактическое размещение MXU в каждом типе установки.
Рекомендуемые инструменты и материалы
•
•
•
•
•
•
•
•
•
•
•
•
Торцевая головка с предохранительным винтом SR II ® с гаечным ключом 1/4 дюйма или гаечным ключом
3M Scotchlok ® UY-2 стыковой соединитель «гелевые колпачки»
3M Scotchlok ® E-9Y ступенчатый обжимной инструмент с кусачками для проволоки
Инструмент для зачистки проводов
Отвертки (Phillips и стандартные лезвия)
Электродрель и сверло (1/4 ")
Винты для листового металла 8 x 1 дюйм
1/2 "электрические металлические трубки (EMT)
Инструмент для резки труб
Молоток
Драйвер кабелепровода
Трехжильный одножильный провод
Схема подключения
ИНСТРУКЦИЯ ПО МОНТАЖУ
Инструкции по подключению MXU предполагают, что счетчик коммунальных услуг с регистром кодировщика установлен и
правильный провод был проложен к месту установки MXU.Трехжильный, калибр 22, одножильный
кабель рекомендуется. (Для установки счетчика см. Информацию по установке, включенную в счетчик
картонные коробки.)
1. Используя защитную головку SR II с храповым ключом или гаечным ключом, откройте корпус MXU,
снятие предохранительного винта типа SR II. Нижняя часть корпуса будет содержать батарею MXU, а верхняя
развести электронику и соединительные провода. Подключите три провода от регистра энкодера к
провода соответствующего цвета на MXU. Если это еще не сделано, снимите примерно 2 дюйма с внешней оболочки
проводной кабель энкодера.Цвета проводов для каждого блока должны быть зеленым, красным и черным. Вставьте два совпадающих
цветные концы проводов - от красного к красному, от зеленого к зеленому и от черного к черному в гелевый колпачок UY-2 с таким цветом
пуговица гелевого колпачка обращена в сторону. (Это обеспечивает лучший обзор позиций проводов внутри прозрачного пластика.
гелевый колпачок, позволяющий установщику видеть, что провода полностью и правильно вставлены.) Использование гелевого колпачка
плоскогубцами отожмите гелевый колпачок. Это соединит два провода и высвободит водостойкий гель для герметизации
связь.Соединение можно проверить, осторожно потянув за гелевый колпачок, удерживая провода, чтобы
убедитесь, что они тугие и надежные. Повторите то же самое для оставшихся двух проводных соединений. Если какой-либо провод
соединения не используются, они должны быть закрыты на конце гелевым колпачком. Это для предотвращения
проникновение воды через протекание оголенных концов проводов.
2. Подключите аккумулятор к электронике MXU. Используя описанную выше технику соединения гелевых крышек,
подключите красно-белый провод от аккумулятора к красно-белому проводу от MXU
электроника.Повторите процедуру для провода с черно-белой полосой от аккумулятора к черному и
белая полоса провода от MXU. Внимание: НЕ перекрестно соединяйте черный и белый, красный и
белые провода MXU и аккумуляторной батареи, так как это может привести к повреждению электроники MXU.
3. (Необязательно) Подключение TouchRead® - MXU включает в себя встроенный разветвитель TouchRead для подключения к
позволяет опрашивать регистр кодировщика как MXU, так и удаленной системой TouchRead
датчик.
Настенная сенсорная панель - с помощью двухжильного или трехжильного кабеля и гелевых колпачков подключите
к каждому из проводов с зеленой и белой полосой от MXU.Примечание. Если используется трехжильный проводной кабель.
используется, третий провод не используется для подключения TouchRead. При подключении сенсорной панели
подключите те же два провода к клеммным винтам на задней стороне сенсорной панели. Осторожно: обязательно
отсутствует оголенный межпроводной контакт. (Подключение TouchRead не чувствительно к полярности и будет
работают до тех пор, пока на обоих концах соединения используются провода одного цвета. Если трехжильный провод
убедитесь, что третий «мертвый» провод не подключен по ошибке с обоих концов.)
Датчик для установки в приямок - Датчик TouchRead в приямке включает трехжильный провод с заводской изоляцией.
кабель. Поэтому важны правильные соединения проводов. Чтобы активировать датчик TouchRead с пит-сеткой,
используйте только красный и черный провода от датчика. Примерно 2 дюйма внешней оболочки кабеля должны
быть зачищенным с его конца, чтобы получить доступ к этим проводам. Затем с помощью гелевых колпачков подсоедините черный провод от
датчик к одному из проводов с зелено-белой полосой от MXU. Далее подключаем красный провод от
датчик к другому зелено-белому проводу от MXU.4. Проверьте работу MXU перед окончательной сборкой. Для проверки чтения MXU используйте ручной терминал.
(HHT) для опроса регистра и сравнения с показаниями одометра регистра, идентификационным номером регистра,
и идентификационный номер MXU. Чтобы проверить чтение TouchRead, используйте визуальный ридер TouchRead для отображения
зарегистрируйте показания одометра и зарегистрируйте идентификационный номер (а). Если MXU не работает, проверьте все провода.
подключения, повторите подключения или замените аккумулятор. (Для полной установки TouchRead и
поиск и устранение неисправностей, см. бюллетени по установке: TR-728, TR-997 и TR-998.)
5. После завершения электрических соединений и проверки работы MXU выровняйте направляющие сверху и снизу.
части MXU и закрыть, вывести соединительные провода с передней стороны, используя сквозной
направляющие, расположенные по обе стороны от предохранительного винта. Закрепите верхнюю и нижнюю части MXU с помощью
винт безопасности. Осторожно: НЕ затягивайте стопорный винт слишком сильно.
ИНСТРУКЦИИ ПО МОНТАЖУ
Настенный монтаж: (внутри и снаружи)
1. Используя монтажный кронштейн MXU, найдите удобное место для крепления MXU.MXU должен быть
устанавливается в вертикальном положении так, чтобы верхняя часть с логотипом была обращена вперед. Крепление MXU
Кронштейн можно прикрепить к стене с помощью шурупов или прикрепить к объекту с помощью прочных стяжек.
На задней части кронштейна размещены пазы для установки на горизонтальной или вертикальной
(существующие) трубы.
2. После установки кронштейна MXU защелкните MXU (который уже должен быть подключен, как указано в
предыдущие инструкции по подключению) в кронштейн. Убедитесь, что фиксирующие выступы по обе стороны от MXU
защелкнулись в монтажном кронштейне.На этом установка завершена.
3. Монтаж сенсорной панели (необязательно) - при установке MXU на открытом воздухе и сенсорной панели TouchRead.
подключение должно быть включено, монтажные отверстия можно просверлить сбоку кронштейна MXU. С использованием
короткими винтами или пластиковыми заклепками установите сенсорную панель сбоку от кронштейна MXU. Осторожно: когда
Используя винты, убедитесь, что они не входят в корпус MXU при установке сенсорной панели. В
Сенсорную панель также можно установить вдали от MXU. Обязательно используйте винты,
разработан и применим к монтажной поверхности.Монтаж приямка:
1. Используйте 1/2 дюйма EMT. Выберите место для кабелепровода, где установленное положение MXU не будет мешать
с измерителем и позвольте MXU быть расположенным как можно выше внутри коробки измерителя. MXU
должен находиться на расстоянии примерно 1 дюйма от сторон коробки счетчика и располагаться так, чтобы счетчик регистрировался.
одометр остается видимым для визуального подтверждения показаний. Метод монтажа кабелепровода требует вождения
длина кабелепровода в землю на дне шкафа счетчика. (Если нижняя часть шкалы измерителя
не иметь отверстия, достаточного для вертикальной прокладки кабелепровода в землю под землей, другой
может потребоваться разработка метода монтажа.) Поместите драйвер на трубу и ударьте молотком, забивая
опустите кабелепровод вниз, пока он не окажется на желаемой высоте. Правильная высота должна быть в той точке, в которой водитель
в большинстве случаев находится на уровне верхней части шкафа измерителя. После полной установки верхняя часть MXU
должно быть примерно на 1 дюйм ниже крышки измерительного блока.
2. После установки кабелепровода расположите отверстие в нижней части MXU над кабелепроводом и
нажмите на место. Установите крышку (крышку) дозатора на место. Установка приямка завершена.3. Монтаж сенсора TouchRead (необязательно) - при установке модуля TouchRead с отверстиями следуйте инструкциям TR / PL.
инструкция по монтажу в бюллетене TR-997 для монтажа в крышке коробки счетчика. Установите крышку коробки счетчика (крышку).
на место с установленным датчиком TR / PL.
Примечание по воздействию радиочастотного излучения
В соответствии с требованиями FCC к воздействию радиочастотного излучения, автоматическое считывание показаний
устройство должно быть установлено таким образом, чтобы расстояние между ними составляло 20 см.
и все люди во время нормальной работы.
Установщик этого радиооборудования должен убедиться, что антенна расположена или направлена
так что он не излучает радиочастотное поле, превышающее ограничения Министерства здравоохранения Канады для общих
Население; см. Код безопасности 6, доступный на веб-сайте Министерства здравоохранения Канады www.hcsc.gc.ca/rpb
ПРИМЕЧАНИЕ: ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ РАДИО ИЛИ ТВ ПОМЕХИ.
ВЫЗВАННЫЕ НЕСАНКЦИОНИРОВАННЫМИ МОДИФИКАЦИЯМИ ДАННОГО ОБОРУДОВАНИЯ. ТАКИЕ ИЗМЕНЕНИЯ
МОЖЕТ ЗАПРЕТИТЬ ПРАВО ПОЛЬЗОВАТЕЛЯ НА ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ.


Установка счетчика воды

Установить водомер просто. Как счетчик, так и установка являются бесплатными, и для всех новых домов требуется счетчик воды в соответствии с Постановлением о водоснабжении 40M2006. Вот шаги, чтобы установить счетчик.

Бытовые клиенты

Я больше не хочу платить за воду по фиксированной ставке и хочу иметь счетчик воды.

  1. Свяжитесь с центром обслуживания клиентов ENMAX, чтобы обсудить или ;
  2. Свяжитесь с городским подрядчиком, Neptune Technology Group, чтобы записаться на прием.

Я переехал в ранее занимаемый дом, в котором нет счетчика воды, и я хотел бы, чтобы он был установлен.

  1. Свяжитесь с центром обслуживания клиентов ENMAX, чтобы обсудить или ;
  2. Свяжитесь с городским подрядчиком, Neptune Technology Group, чтобы записаться на прием.

В моем новом доме не установлен счетчик воды.

  1. Обратитесь в центр обслуживания клиентов ENMAX, чтобы обсудить или настроить ваш биллинг.
  2. Свяжитесь с 311 и запросите установку счетчика воды для вашего нового дома.

Для подготовки к установке счетчика воды:

  1. Найдите главный запорный кран воды в подвале.
  2. Клапан расположен на трубе, выходящей из подвального этажа.
  3. Клапан обычно имеет цветную круглую или прямую ручку.
  4. Очистите область вокруг этого клапана, чтобы у монтажников был полный доступ.

Строительство коммерческих / многоквартирных домов и новых домов

Если вы являетесь застройщиком и у вас есть новый дом, коммерческий или многоквартирный проект, для которого требуется счетчик воды, свяжитесь с 311, чтобы записаться на прием или обсудить ваши потребности в установке. Чтобы лучше обслуживать вас и гарантировать эффективность вашей установки, приветствуется заблаговременное уведомление о необходимости использования распорок, больших или нескольких метров для застройки.

Коммунальные платежи за новый счетчик после установки

После установки счетчика воды в вашем счете за коммунальные услуги ENMAX может появиться задержка в оплате за воду, сточные воды и ливневую воду.

Эта задержка может занять от одного до двух платежных циклов, прежде чем обновленная информация о счетчике появится в вашем счете. Обратите внимание: это может привести к тому, что задолженность будет больше, чем обычно. Существуют варианты выставления счетов, позволяющие избежать больших счетов за коммунальные услуги.

По вопросам выставления счетов и помощи обращайтесь в ENMAX через Интернет или звоните по телефону 403-310-2010.

Городские власти заключает договор с ENMAX на выставление счетов и обслуживание клиентов за услуги водоснабжения. ENMAX считывает показания счетчиков воды, выставляет счета и предоставляет услуги по обслуживанию клиентов от имени города.

Должен ли я что-нибудь делать для обслуживания счетчика?

Нет, вам не нужно ничего делать для обслуживания вашего счетчика.

Замена счетчиков воды

Город Калгари продолжает замену старых счетчиков воды в рамках программы профилактического обслуживания.

Мы обмениваем их на счетчики, оснащенные технологией, позволяющей считывать показания на расстоянии и гарантирующей, что наши счетчики останутся актуальными и эффективными.

, если вам потребуется замена, с вами свяжется выбранный нами подрядчик, Metercor, чтобы записаться на прием для обмена вашего старого счетчика на новую модель.

Посмотрите небольшой видеоролик о замене, проверке и точности счетчика воды.

Монтаж водопроводных и технологических линий | Бангор-Уотер

Установка нового водопровода и / или линии обслуживания

1.Есть ли общественная вода?

Сначала необходимо связаться с нашим инженерным отделом, чтобы узнать, есть ли в вашем районе объекты. В районах, где нет оборудования, водопровод придется продлить за ваш счет.

Если требуется расширение водопровода,

  • Требуется подписанное расширение водопровода и оплата предполагаемых затрат на установку противопожарной защиты, предоставляемых компанией Bangor Water.
  • Bangor Water предоставит смету на выполнение необходимых нам работ (осмотр крана в магистраль, испытание под давлением, хлорирование и т. Д.).которые покупатель должен заплатить заранее. Затем ваш подрядчик может назначить нам время для наблюдения за краном в магистрали.
  • Bangor Water также предоставит оценку общих затрат по проекту; это будет использоваться для расчета скидок при активации счетчиков воды на линии.
2. Есть городская вода. Есть ли уже установленная (заглушенная) линия обслуживания?

Следующим шагом является определение того, существует ли уже услуга для этого свойства. В большинстве случаев мы можем сообщить вам об этом по телефону, но иногда нам может потребоваться проверить информацию на сайте; за это посещение плата не взимается.

Мы определим размер (диаметр) трубы для обеспечения надлежащего обслуживания вашего здания.

Если линия водоснабжения врезана в собственность, заказчик / подрядчик должен подключить линию водоснабжения к зданию. После того, как водопровод подключен внутри, работа должна быть осмотрена персоналом Bangor Water с предварительным уведомлением — до того, как подрядчик засыпает траншею.

Если мы не проверим линию обслуживания и не сможем определить, соответствует ли она стандартам коммунального обслуживания, вода не будет включена, и вам может потребоваться открыть подземную линию.

3. У меня нет служебной заглушки; как мне подключиться к водопроводу?

Мы предоставим информацию о размере и местоположении водопровода, к которому будет подключена новая линия обслуживания. Мы определим размер водопровода и счетчика (ов) воды на основе ряда факторов, в том числе сантехники внутри здания.

Ваш подрядчик может назначить нам время для наблюдения за краном в водопроводной сети. После того, как линия обслуживания будет подключена внутри здания, работа должна быть проинспектирована персоналом Bangor Water — с предварительным уведомлением — до того, как подрядчик засыпает траншею.

Если мы не проверим линию обслуживания и не сможем определить, соответствует ли она стандартам коммунального обслуживания, вода не будет включена, и вам может потребоваться открыть подземную линию.

4. Услуга продлена до здания и проинспектирована. Как мне достать счетчик и включить воду?

Подключения внутри здания должны быть выполнены при подготовке к установке счетчика; Свяжитесь с нашим отделом обслуживания для получения информации по установке счетчика и устройства предотвращения обратного слива.Информация также доступна ниже.

Лицо, ответственное за оплату счета за воду, должно (если оно еще не сделало этого)

  • Заполните заявку на обслуживание
  • Оплатить плату за учреждение услуги
  • Запишитесь на прием к обслуживающему персоналу для установки счетчика и включения воды.
Контрольный список для нового обслуживания
  • Позвоните в инженерный отдел Bangor Water, чтобы узнать, есть ли в отеле уже существующие сооружения.
  • Предоставьте информацию о том, что будет в здании / застройке, чтобы можно было определить размер водоводов / метров.
  • Получите смету на необходимые работы Bangor Water и внесите требуемый залог. В это время владелец может подать заявку на статус клиента, оплатить сбор за организацию обслуживания и назначить встречу для установки счетчика и включения воды.
  • Запланировать наблюдение вашим подрядчиком за краном в водопроводной сети Bangor Water (при необходимости).
  • Установить или установить водопроводные линии в соответствии со спецификациями Bangor Water.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
