Схема сливного бачка унитаза с кнопкой: Устройство унитаза с кнопкой схема

Содержание

схема системы слива, конструкция сливного бака с нижним подводом воды, как устроен механизм

Бачок унитаза — пластиковая, керамическая или металлическая ёмкость, предназначенная для набора и спуска воды.

На современном рынке сантехники представлено множество вариантов и конфигураций сливных резервуаров. Но все они состоят из двух основных частей — механизма слива и налива жидкости.

Устройство сливного бачка с кнопкой

Самый распространённый вид — резервуар с одной или двумя клавишами. Если на ёмкости присутствует только одна, то при нажатии на неё спускается весь объем, который содержится в бачке.

Двойной режим позволяет регулировать количество сливаемой жидкости:

  • при нажатии большой части сливается всё содержимое;
  • при нажатии маленькой — половина жидкости в ёмкости.

Из чего состоит система слива унитаза: схема

Внутренняя система кнопочного бачка унитаза состоит из сливного и заливного клапана, также как и у всех остальных типов.

Механизм слива связан с клавишей и предназначен для спуска жидкости из резервуара. Он оснащён герметической мембраной, расположенной внизу конструкции, которая защищает от образования щелей и протечки.

Фото 1. Схема внутреннего содержимого туалетного бака, отвечающего за регулирование набора и оттока жидкости.

Набор жидкости контролируется заливным механизмом. На нём закреплён поплавок, отвечающий за регулировку уровня жидкости.

При нажатии кнопки жидкость начинает стекать в унитаз. Поплавок заливного механизма опускается на дно ёмкости, открывая наливной клапан. После этого жидкость начинает набираться, а поплавок — подниматься. Когда резервуар заполнится, механизм закрывается.

Важно! Все элементы арматуры сливного резервуара напрямую взаимосвязаны.

Как устроен механизм клапана

Клапан слива отвечает за спуск. Он состоит из штока, поршня и поплавка. Крепится шток клапана при помощи пластиковой шайбы и фиксирующей гайки.

Фото 2. Показана сливная арматура, в ней использовано два режима: малая клавиша отвечает за слив меньшего количества воды, а при помощи второй выпускается больший объем жидкости.

При спуске жидкости давление на шток, перекрывающий отверстие на поршне, уменьшается. Давление в ёмкости также понижается. При этом напор водопроводной воды увеличивается и

открывает мембрану для набора жидкости.

Важно! Чтобы избежать протечек и обеспечить герметичность резервуара под шайбу устанавливаются специальные резиновые прокладки.

Схема работы бачка с клавишей:

  • после нажатия на клавишу поднимается запорный механизм;
  • вода начинает свободно стекать в унитаз;
  • через отверстия под ободком чаши унитаза поток омывает поверхность по периметру;
  • когда ёмкость пустеет, поплавок опускается и открывает клапан налива жидкости из труб холодного водоснабжения;
  • жидкость набирается до определённого уровня и наливной механизм закрывается.

Справка! Для экономного расхода воды специалисты рекомендуют устанавливать ёмкости с двухрежимными кнопками.

Чем отличается конструкция бака с нижним и боковым подводом воды?

Он бывает двух типов:

  • боковой;
  • нижний.

Первый вариант подключения проще и легче в ремонте, чем второй.

В этом случае шланг подачи подключается в левой или правой стенке ёмкости (в зависимости от расположения труб в санузле).

Особенность бокового подвода заключается в наличии шума при наборе жидкости. Нижнее подключение более надёжно и практически бесшумно, но мембранный клапан требует наличия фильтра в трубах холодного водоснабжения. Кроме того, бачки с нижней подачей стоят дороже.

Полезное видео

Посмотрите видео, в котором показан способ устранения протечки бака туалета. Автор наглядно показывает конструкцию и ее детали, а также говорит о причинах поломки и предлагает варианты ремонта.

В заключении

Рынок сантехники богат на различные варианты и конфигурации сливных конструкций. При этом самый распространённый вид — бачок с клавишей. Это объясняется тем, что простота его конструкции не создаст проблем при монтаже, эксплуатации и ремонте.

Устройство сливного бачка унитаза с кнопкой схема

Как устроен сливной механизм бачка унитаза

Невозможно назвать квартиру, частный дом или коттедж благоустроенными, если плохо работает сливной бачок для унитаза. Типов данного вида сантехники в современных магазинах насчитывается огромное количество. Но особых отличий строение внутренних механизмов сливного бачка унитаза с кнопкой не имеет.

Принцип работы идентичный. В том случае, если возникли проблемы с поступлением воды в емкость, зачастую причиной является сливной механизм бачка. Как самостоятельно устранить неполадки, расскажем далее.

Как устроен унитаз

Устройство сливного бачка унитаза с кнопкой не отличается особой сложностью. Внутренности бачка, составляющие сливной клапан для унитаза, – это несколько базовых компонентов:

  • отверстие для слива жидкости, размещенное под определенным углом;
  • переливная трубка, установленная в боковой части по отношении к спускному отверстию;
  • крышка для клапана с уплотнителем в виде резинки;
  • механизм, который выполняет функцию наполнения бачка;
  • кнопка для слива.

Устройство, отвечающее за правильное наполнение бачка водой, – механизм подачи воды. Состоит он из следующих элементов:

  • приспособление с наличием поплавка;
  • запорный клапан.

Принцип работы поплавкового устройства заключается в следующем. К рычажному механизму, для изготовления которого используют металл или пластик, прикреплен непосредственно поплавок. В результате изменения уровня наполняемости емкости унитаза меняется расположение поплавка. При максимальном наполнении емкости приспособление находится в максимально поднятом положении.

Именно в этом положении рычаг воздействует на запорные клапаны, которые не позволяют поступать жидкости в емкость. Как только произошел слив жидкости, поплавок опускается до минимального уровня, и запорный механизм открывается, в результате чего жидкость снова беспрепятственно начинает течь в бачок.

Принцип работы двухрежимного слива

Модели нового поколения снабжаются двойной кнопочкой слива. По мнению специалистов, такое устройство помогает сэкономить количество расходуемой воды. Достигается это благодаря двухрежимному механизму слива:

  1. Стандартный тип слива – это уход воды из бачка полностью, которое по нормам составляет от 4 до 6 литров.
  2. Половинный тип позволяет разделить слив. За один раз он может слить только половину находящейся в бачке воды. Обычно это 2–3 литра. Именно такой тип и позволяет сэкономить воду. Но по своей функциональности он более капризен в отношении наладки и ремонта. Обосновано это тем, что в его устройстве используется большее количество деталей. В результате этого повышается вероятность поломки.

Существует еще один вариант устройства двухрежимной механики. Отличие заключается в отсутствии кнопки слива для унитаза, а степень слива зависит от степени нажатия на рычаг. Если нажать на рычаг слегка, то вода начинает сливаться, а как только отпускают, механизм снова перекрывается. Чтобы полностью слить бачок, необходимо на рычаг нажать сильно и до упора.

Регулируем количество воды в бачке

В сливных емкостях можно регулировать объем жидкости, заполняющей бачок. За эту функцию отвечает спица, на конце которой прикреплен поплавок. Изменяя ее длину, можно изменить и количество воды. Во многих моделях сливных бачков роль рычага играет латунная проволока. Изменить ее длину не составляет труда. Если согнуть ее так, чтобы поплавок оказался выше, то количество воды увеличится. Снижение уровня положения поплавка соответственно уменьшит степень наполняемости емкости.

Во многих вариантах латунные рычаги заменены пластиковыми.

В этом случае согнуть его и поменять таким способом уровень поплавка не удастся. Здесь предусмотрено такое устройство, как шпилька, размещенная вдоль оси рычага. Двигая ее в одну или другую сторону, меняют плечо рычага. Чем дальше от боковой части унитаза будет расположен поплавковый механизм, тем больше воды будет поступать в емкость.

В тех моделях, в которых предусмотрен нижний подвод воды, плечо размещается вертикально. В этом случае регулировку производить довольно легко.

Поплавковый механизм двигается вверх или вниз, затем фиксируется специально предусмотренным зажимным приспособлением

. Но все-таки некоторые неудобства присутствуют. Для осуществления регулировки приходится снимать крышку бачка.

Усложняется эта процедура тем, что на крышке прикреплена кнопка слива, которая напрямую соединяется со спускным механизмом. При разборке необходимо выполнять работы очень аккуратно, чтобы не повредить всю систему сливного устройства.

Повышает вероятность поломки сливного механизма тот факт, что он в основном состоит из деталей, изготовленных из пластика. Но утешает то, что в магазинах в свободном доступе есть как полностью весь механизм, так и отдельные его детали.

Устройство и монтаж сливного механизма

За подачу жидкости из сливного отдела в чашу унитаза отвечает соответствующий механизм. Состоит из следующих устройств:

  • сливного сифона;
  • ручки, которая управляет спускным рычагом.

Сифон плотно прилегает к сливному отверстию, что не позволяет пропускать воду без надобности. Данное устройство подразделяется на несколько видов:

  • Упрощенный. Представляет собой устройство цилиндрической формы из плотной резины, в обиходе называемое грушей. Механизмом для поднятия груши чаще всего выступает рычаг, место положения которого определено сбоку бачка. В других случаях – рукоятка, расположенная на крышке. Чтобы привести ее в действие, необходимо поднять ручку вверх.
  • Кнопка, отвечающая за спуск жидкости, монтируется в моделях, которые разработаны по новым технологиям. Размещается на панели изделия, расположенной на переднем плане. Чаще всего можно встретить на изделиях, монтируемых непосредственно в стену.

По окончании монтажных работ по установке унитаза в санузле приступают к установке сливного бачка, а точнее, к сборке внутренней системы.

Как собрать бачок? Для выполнения этой процедуры необходимо следовать следующей инструкции:

  1. На сливной механизм устанавливается резиновая прокладка.
  2. Помещают механизм прямо в емкость и прикручивают посредством пластмассовой гайки.
  3. На крепежи надеваются шайбы из пластмассы или металла. Это уже зависит от того, как укомплектовано изделие. Не забывают и о прокладках из резины. Затем болты вставляются в отверстия, а с обратной стороны монтируют гайки, предварительно установив шайбу.
  4. На гайку из пластмассы надевают прорезиненные кольца для уплотнения. В том случае, когда элемент используют новый, то мероприятия по герметизации производить не нужно. В противном случае необходимо тщательно обработать герметиком все соединения.

Цены на сливной механизм для унитаза

Возможные неисправности

В том случае, когда с монтажом арматуры справились и запустили в работу, необходимо следить за их исправностью. Через некоторое время могут возникнуть некоторые неисправности, которые легко можно ликвидировать самостоятельно. Рассмотрим проблемы, которые возникли с подачей воды.

Самая частая поломка – вода не поступает в бачок или, наоборот, не прекращается ее подача. Причиной таких поломок служит клапан, отвечающий за подачу жидкости, или непосредственно поплавок. Поплавки по своей конструкции бывают в виде пустотелых цилиндров или перевернутых стаканов.

Поплавки первого вида ремонту не подлежат, их следует полностью заменять. Иногда приходиться менять весь клапан. Если говорить о поплавке в виде перевернутого стакана, то причиной неполадок может быть образование грязи и других отложений в нем. Решение проблемы – очистить поплавок от отложившихся загрязнений.

В том случае, когда с поплавком все хорошо, а вода все-таки не перестает поступать, причиной поломки может быть изношенная мембрана клапана. Чаще всего запасные детали идут в комплекте. В противном случае деталь покупают и производят ее замену. Для этого с клапана нужно снять колпачок, и извлекается изношенная мембрана. На ее место устанавливается новая деталь. Затем снова закрывается колпачком. Не забывают прочистить и отверстие, через которое поступает вода в бачок.

Бывает так, что вода начинает вытекать через перелив. В этом случае опять обращают внимание на поплавок и выполняют его регулировку. Если это не помогло, то приступают к проверке шпильки. В случае повреждения необходимо заменить ее новой или просто на медную проволоку.

Как видим, устройство унитаза не отличается сложностью. В конструкцию бачка входит два рабочих механизма. Первый для подачи и контроля уровня жидкости в сливном бачке, а второй для слива воды в чашу унитаза.

Полезное видео: монтаж сливного механизма унитаза

На сегодняшний день существует несколько типов моделей, но принцип работы во многом схожий. Мастера отмечают, что во всех существующих видах производить установку, регулировку и ремонт самостоятельно абсолютно несложно: понять, как устроен унитаз, под силу даже ребенку. Многие проблемы можно решить на месте самому и не ждать сантехника. Но если речь идет о современном наборе, который встраивается в стену, то в этом случае лучше обратиться к опытным мастерам.

Как работает бачок унитаза: конструкция и принципы функционирования прибора

Наличие обустроенной туалетной комнаты – важнейший залог комфортного проживания в любой квартире и доме. По сути уже никто не представляет свою повседневность без такого прибора, как унитаз. Но многие ли из нас знают, каким образом устроен и как работает его главный компонент – сливной бачок? Осведомленность в этих вопросах полезна по двум причина: во-первых, знание особенностей прибора упрощает его выбор и покупку, а во-вторых, имея представление о «внутренностях» оборудования, легче определить, какая именно часть механизма деформировалась в случае выхода агрегата из строя. Вот почему далее мы предлагаем детально с видео изучить сливной бачок: устройство, принципы работы арматуры и отличия моделей.

Конструкция сливного бачка

Стандартный бачок состоит из двух механизмов: наливного; слива и перелива. В старых и современных моделях арматура несколько отличается.

Наливной механизм включает в себя два компонента:

  1. Клапан – регулирует объем воды в бачке: своевременно обеспечивает ее подачу и перекрытие. В старых моделях клапан расположен сбоку корпуса, а в новых – в его нижней части.
  2. Поплавок – управляет положением клапана: поплавок опущен – клапан открыт, поплавок поднят – клапан закрыт. Изначально поплавок функционировал в горизонтальном положении, но в современных моделях он двигается только в вертикальной плоскости.

Благодаря модернизации конструкции бачков наливной механизм стал работать в несколько раз эффективнее: в новых моделях запорная арматура перекрывает воду не постепенно, а полностью на самом финише набора, что гарантирует оперативность поступления воды в емкость.

Но наиболее серьезное усовершенствование произошло с механизмом слива и перелива. В старых бачках под сливной системой подразумевалась резиновая груша, которая герметично закрывала выходное отверстие. Функционировала она максимально просто: тяните за цепочку или поднимаете рычаг – и вода начинает течь в слив. Но современный механизм – это сложный арматурный узел, включающий в себя два главных компонента:

  1. Перелив – защищает бачок от переполнения: когда объем превышает максимальную отметку, жидкость начинает уходить в чашу унитаза.
  2. Слив – обеспечивает непосредственный слив воды при нажатии на спуск бачка.

Совет. Для удобства эксплуатации и экономии воды рекомендуется подбирать сливной бачок с двумя кнопками: для полного и для частичного слива.

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

  • после нажатия на спусковой механизм (кнопку, рычаг и тд. ) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
  • сток в систему перелива закрывается;
  • вода из бачка подается в чашу унитаза для смыва.

Наполнение бачка водой:

  • когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
  • по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
  • когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

  1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
  2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
  3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

  • Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
  • Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Как устроен бачок унитаза: видео

Схема устройства, принцип работы, преимущества и недостатки сливных бачков унитаза с кнопкой

Любой бачок унитаза, с точки зрения сантехнического оборудования, является частью унитаза, которая необходима для поддержания определённого уровня воды. Накопленная в устройстве вода используется для смыва, а встроенный механизм отвечает за дозирование смыва и ограничения наполняемости ёмкости.

Значительная часть современных бачков оснащена кнопочной системой. Одна или две кнопки довольно часто характеризуются взаимозаменяемостью без ущерба для эксплуатационных характеристик. Как же устроен сливной бачок унитаза с кнопкой или двумя?

Основные системы

Действие любого бачка базируется на функционировании систем набора и слива воды. Набор происходит за счёт работы впускной системы, которая регулирует поступательную наполняемость. Впусковая арматура вне зависимости от типа сливного оборудования однотипна и состоит из поплавка, позволяющего выполнить настройку интенсивности наполнения системы водой.

В процессе спуска воды задействована другая арматура, позволяющая контролировать этот процесс. Такая конструкция отличается вариативностью. Определённые положения выпускной арматуры делают возможным использовать двухрежимный и аварийный слив.

С одной кнопкой

Схему устройства сливного бачка унитаза с кнопкой вы можете увидеть на этой иллюстрации:

Пластиковым или металлическим поплавком регулируется процесс открытия шарового клапана, что способствует поступлению воды в бак. Объём поступающей воды контролируется диафрагмой, которая снабжена специальным рычажковым устройством, регулирующим напор водяной струи.

Слив регулируется посредством сифона, местоположением которого служит центральная часть. Чтобы закрепить сифон к выводящей системе используется специальная прокладка — «седло». Сверху всей конструкции закрепляется сливная кнопка.

Стандартный сифон может быть представлен разъёмной конструкцией, которая позволяет выполнять процесс чистки только верхней части, а нижняя часть просто промывается.

С двумя кнопками

Невидимые элементы двухкнопочной системы представлены заглушкой, поплавковый краном и сливной арматурой. В видимую часть конструкции входят крышка и кнопки.

Устройство сливного бачка с двумя кнопками отличается высоким уровнем экономичности. Расход воды снижается за счёт возможности обеспечить на выбор минимальный слив или полностью опорожнить объём.

Безграмотная установка провоцирует работу двух кнопок как одной, с одинаковым объёмом слива. Правильно установленный механизм характеризуется малым сливом на уровне 2-4 литров, а на большой слив затрачивается порядка 6-8 литров воды.

Отличие от конструкции сливного бачка унитаза с одной кнопкой заключается исключительно в устройстве выпускающей арматуры.

Принцип действия механизма слива

Работа этого механизма начинается с нажатия кнопки, которая связана с внутренними элементами системы слива. До этого момента, бачок уже наполнен водой до регламентированного уровня и весь объём удерживается посредством резиновой груши. Такой материал способствует довольно плотному прилеганию к седлу. Нажим кнопки вызывает тягу, отталкивающую грушу, от чего открывается сливное отверстие.

После возвращения кнопки в исходное положение, полая и наполненная воздухом груша не сразу возвращается на своё место. По мере заполнения водой, груша утяжеляется, опускается и плотно ложится на седло. Однако, для полноценного функционирования груши имеет значение специальная труба, которая регулирует действие различных сил на этот резиновый элемент.

Как починить сливной бачок унитаза с кнопкой, узнайте из этого материала.

Сравнение преимуществ и недостатков обоих вариантов

Однокнопочные сливные гидросистемы относятся к категории наиболее популярных. Автоматические двухкнопочные механизмы только набирают обороты популярности.

Гидросистема «малого слива» незаслуженно недооценивается. Однако, современные виды бачков оснащаются особым элементом – шнеком, заставляющим воду при падении вниз интенсивно и мощно вращаться, что положительно влияет на чистоту унитаза.

При желании есть необходимость приобрести экономные однокнопочные сливные бачки, в которых контроль водного расхода осуществляется при помощи конструкции «аква-стоп». Экономичность обусловлена чередованием нажимов: первое нажатие способствует сливу, а второе – останавливает этот процесс.

Смывные бачки, функционирующие в двухрежимном сливе позволяют экономить почти двадцать кубометров воды в год, что ощутимо сказывается на расходах по оплате. Правда, стоит учитывать, что современные двухкнопочные механизмы стоят дороже, чем классический однокнопочный вариант, но все затраты достаточно быстро окупаются.

Виды основных поломок

Наиболее частые поломки при эксплуатации унитазов возникают в процессе сбоев в функционировании систем набора и слива воды. Дисбаланс способствует образованию протечек различной интенсивности. Подобные проблемы решаются заменой отдельных частей или всего системного комплекта.

Следует помнить, что долговечность впускных элементов напрямую зависит от качественных характеристик поступающей воды. Опытные специалисты рекомендуют выполнять установку фильтров.

К числу незначительных поломок относятся неисправности кнопок. В большинстве случаев устранить подобные сбои позволяет промывание мембраны с целью удаления засора. Подобная манипуляция относится к категории простых и легко выполняется самостоятельно.

Кроме того, к наиболее распространённым неисправностям относятся:

  1. Невозможность заполнить бачок.
    Вся поступающая вода вытекает через слив или переливается через внутренний перелив. Такая ситуация чаще всего возникает при недостаточно плотном прилегании груши к сливу или если износилась резиновая часть этого элемента.
    В двухкнопочных системах вода может постоянно вытекать в случае выхода из строя прокладки или мембраны. Если протечка наблюдается в месте сочленения подающего патрубка и бачка, наиболее вероятной причиной проблем является повреждение герметизирующей прокладки.
  2. Не срабатывает кнопка спуска бачка унитаза.
    Проблема может быть обусловлена разъединением рычажного механизма сливного бачка с кнопкой и выходом зацепов с мест крепления.

Особенно часто встречаются неполадки устройств с нижним подводом воды, которые могут быть обусловлены следующими обстоятельствами:

  • недостаточный напор воды в условиях установленного мембранного наполнительного клапана, стимулирующий постоянное поступление внутрь бачка;
  • неправильное положении впускной арматуры при котором элементы соприкасаются со стенками устройства;
  • не отрегулировано или нарушено положение поплавка, что вызывает поступление воды через переливную трубу в чашу унитаза.

Кнопка для сливного бачка: особенности конструкции и правила эксплуатации

Если установленная емкость для слива воды в унитазе работает правильно, никто не задумывается о ее внутреннем устройстве, принципе действия и порядке проведения ремонта. Иное дело, когда вода не набирается до нужного уровня либо плохо сливается в чашу унитаза. Здесь-то и понадобится схема устройства сливного бачка унитаза: с кнопкой, рычагом или любым другим приспособлением.

Устройство накопительной емкости

Конструкция сливного бачка унитаза с кнопкой практически аналогична модели, оборудованной рычагом. А назначение обеих разновидностей и вовсе одно и то же – забор воды из водопроводной сети, хранение и быстрый слив по сигналу от механической запорной арматуры.

Тем не менее, есть и определенные отличия. Конечно, нажать легче, чем поднять рычажок, но и возможности поломать более сложную конструкцию предостаточно. По статистике ремонт унитаза – сливного бачка с кнопкой – производится в несколько раз чаще, чем починка сантехнического устройства с рычаговым способом слива.

Кроме различных механизмов слива воды, емкости классифицируются и по типу материала. Особенности каждой из них приведены в таблице.

Материал Описание
Чугун Бачки из чугуна использовались в начале прошлого века. Это очень надежный и крепкий материал, который практически не подвержен коррозии. И сейчас в некоторых квартирах можно встретить подобные устройства. Однако новых моделей не выпускается ввиду дороговизны и сложности производственного процесса.
Фаянс Фаянсовый бачок входит в комплект поставки классического унитаза. Специальные крепежные отверстия и фурнитура позволяют закрепить емкость непосредственно на чаше, обеспечив отличную герметичность и удобство использования.
Пластик Из полимеров обычно делают сливные емкости, предназначенные для скрытого монтажа и установки в дачных туалетах. В первом случае кнопка располагается на передней поверхности емкости, иначе ею невозможно будет пользоваться. Дачные сливные бачки отличаются прочным корпусом и комплектуются необходимой фурнитурой для закрепления отдельно от чаши унитаза.

Система сливного бачка унитаза с кнопкой или двумя конструируется по схеме, которая отличается от той, которую вы видели в старых накопительных емкостях. О ее особенностях мы и поговорим в следующем разделе.

Современные сливные емкости

С одной кнопкой

Количество кнопок, которыми оснащен сливной бачок, не влияет на схему устройства арматуры, установленной внутри емкости. Более того, если отверстия в корпусе и размеры совпадают, можно заменить механизм и наслаждаться регулируемым спуском.

Рассмотрим, как устроен сливной бачок унитаза с кнопкой более подробно:

  1. Поплавок, с помощью которого измеряется уровень воды в емкости, может быть изготовлен из пластика или металла. В последнем случае цена механизма немного увеличивается.
  2. Это устройство соединено с шаровым запорным механизмом, открывающим и закрывающим впускной патрубок, через который в бачок поступает вода.
  3. Для плавного заполнения емкости и уменьшения шума патрубок также оборудован диафрагмой с рычажком, регулирующим напор струи.
  4. Регулировка слива воды производится с помощью сифона и специальной прокладки, закрывающей выпускное отверстие.

Обратите внимание!
Существуют неразборные и разборные сифоны.
Вторые предпочтительнее, так как их легче обслуживать: не нужно снимать всю арматуру, достаточно демонтировать и промыть сам резиновый клапан.

Теперь разберемся с тем, как собрать сливной бачок унитаза с кнопкой и разобрать его в случае необходимости. Нужно отметить, что необходимость демонтажа бачка возникает лишь в случае засорения мембраны. В остальном же механизм настолько надежен, что не требует технического обслуживания.

Сложнее всего при разборке накопительной емкости вытащить саму кнопку, которая, если покрутить ее рукой, свободно вращается вокруг своей оси.

Инструкция по демонтажу предельно проста: перед тем как крутить, нужно просто нажать ее и удерживать в таком состоянии, пока она полностью не будет вынута.

Закончив с кнопкой, можно промывать мембрану.

Делается это следующим образом:

  • перекрывается кран, который стоит на трубе, подающей воду в бачок;
  • из емкости сливается вся жидкость;
  • затем откручивается гайка, соединяющая сифон с впускным патрубком;
  • после этого демонтируется весь механизм и прочищается находящаяся в нижней части мембрана.

С двумя кнопками

Такой механизм используется в целях экономии воды. Задействовав тот или иной рычаг, можно выпустить в унитаз половину объема жидкости или всю.

Устройство сливного бачка унитаза с двумя кнопками практически не отличается от однокнопочной разновидности. Немного изменена лишь выпускная арматура.

Еще одно отличие – способ демонтажа. Он непохож на порядок разборки накопительной емкости, оборудованной только одной кнопкой.

В этом случае действовать нужно в такой последовательности:

  1. Нажать две кнопки одновременно, освободив специальный монтажный паз, находящийся на втулке.
  2. Вставив отвертку в эту щель, можно вынуть первую кнопку, а затем – вторую.
  3. Под ними находится крепежный винт, удерживающий верхнюю часть бачка.
  4. Отвернув его и сняв крышку, вы получаете доступ к сливной арматуре емкости для ее очистки, регулировки или замены.

Совет!
Чтобы избежать проблем с эксплуатацией сливных бачков, приобретайте качественные и дорогие механизмы.
Сэкономив немного денег сейчас, вы можете столкнуться с множеством проблем в будущем.

Порядок обслуживания бачка с кнопкой

Общие проблемы

Устройство сливного бачка унитаза с кнопкой, как вы могли убедиться, максимально надежно.

Если все же у вас возникли какие-либо неполадки в работе изделия, действовать нужно по следующей схеме:

  1. Перекрыть воду, открутить кнопку, снять верхнюю часть бачка и произвести визуальный осмотр внутреннего пространства емкости. Для удобства можно заранее слить воду.
  2. Особое внимание при обследовании нужно уделить выпускной мембране. Чаще всего проблемы с бачком связаны с потерей герметичности этого узла.

  • Затем подключается водопроводная труба. На нее нужно установить кран, чтобы в случае необходимости перекрывать доступ воды в бачок.
  • Вывод

    Зная особенности конструкции, принципы работы и порядок обслуживания сливных бачков, вы сможете самостоятельно устранять возникшие проблемы, не прибегая к помощи сантехников, чьи услуги стоят иногда довольно дорого. Чтобы вообще избежать неприятностей с сантехническим оборудованием, нужно правильно выполнить его подключение к инженерным сетям квартиры или дома. Узнать о порядке и правилах выполнения работ можно из видео в этой статье.

    видео-инструкция по монтажу своими руками, особенности устройства, схема, цена, фото

    Если установленная емкость для слива воды в унитазе работает правильно, никто не задумывается о ее внутреннем устройстве, принципе действия и порядке проведения ремонта. Иное дело, когда вода не набирается до нужного уровня либо плохо сливается в чашу унитаза. Здесь-то и понадобится схема устройства сливного бачка унитаза: с кнопкой, рычагом или любым другим приспособлением.

    Сливной бачок унитаза с кнопкой – современная и удобная конструкция

    Устройство накопительной емкости

    Конструкция сливного бачка унитаза с кнопкой практически аналогична модели, оборудованной рычагом. А назначение обеих разновидностей и вовсе одно и то же – забор воды из водопроводной сети, хранение и быстрый слив по сигналу от механической запорной арматуры.

    Независимо от формы и внешнего вида, сливной бачок должен качественно выполнять основную функцию – поставлять воду для слива

    Тем не менее, есть и определенные отличия. Конечно, нажать легче, чем поднять рычажок, но и возможности поломать более сложную конструкцию предостаточно. По статистике ремонт унитаза – сливного бачка с кнопкой – производится в несколько раз чаще, чем починка сантехнического устройства с рычаговым способом слива.

    Кроме различных механизмов слива воды, емкости классифицируются и по типу материала. Особенности каждой из них приведены в таблице.

    Материал Описание
    Чугун Бачки из чугуна использовались в начале прошлого века. Это очень надежный и крепкий материал, который практически не подвержен коррозии. И сейчас в некоторых квартирах можно встретить подобные устройства. Однако новых моделей не выпускается ввиду дороговизны и сложности производственного процесса.
    Фаянс Фаянсовый бачок входит в комплект поставки классического унитаза. Специальные крепежные отверстия и фурнитура позволяют закрепить емкость непосредственно на чаше, обеспечив отличную герметичность и удобство использования.
    Пластик Из полимеров обычно делают сливные емкости, предназначенные для скрытого монтажа и установки в дачных туалетах. В первом случае кнопка располагается на передней поверхности емкости, иначе ею невозможно будет пользоваться. Дачные сливные бачки отличаются прочным корпусом и комплектуются необходимой фурнитурой для закрепления отдельно от чаши унитаза.

    Система сливного бачка унитаза с кнопкой или двумя конструируется по схеме, которая отличается от той, которую вы видели в старых накопительных емкостях. О ее особенностях мы и поговорим в следующем разделе.

    Современные сливные емкости

    С одной кнопкой

    Количество кнопок, которыми оснащен сливной бачок, не влияет на схему устройства арматуры, установленной внутри емкости. Более того, если отверстия в корпусе и размеры совпадают, можно заменить механизм и наслаждаться регулируемым спуском.

    Рассмотрим, как устроен сливной бачок унитаза с кнопкой более подробно:

    1. Поплавок, с помощью которого измеряется уровень воды в емкости, может быть изготовлен из пластика или металла. В последнем случае цена механизма немного увеличивается.
    2. Это устройство соединено с шаровым запорным механизмом, открывающим и закрывающим впускной патрубок, через который в бачок поступает вода.
    3. Для плавного заполнения емкости и уменьшения шума патрубок также оборудован диафрагмой с рычажком, регулирующим напор струи.
    4. Регулировка слива воды производится с помощью сифона и специальной прокладки, закрывающей выпускное отверстие.

    На фото – внутреннее устройство бачка с кнопкой

    Обратите внимание!
    Существуют неразборные и разборные сифоны.
    Вторые предпочтительнее, так как их легче обслуживать: не нужно снимать всю арматуру, достаточно демонтировать и промыть сам резиновый клапан.

    Теперь разберемся с тем, как собрать сливной бачок унитаза с кнопкой и разобрать его в случае необходимости. Нужно отметить, что необходимость демонтажа бачка возникает лишь в случае засорения мембраны. В остальном же механизм настолько надежен, что не требует технического обслуживания.

    Сложнее всего при разборке накопительной емкости вытащить саму кнопку, которая, если покрутить ее рукой, свободно вращается вокруг своей оси.

    Инструкция по демонтажу предельно проста: перед тем как крутить, нужно просто нажать ее и удерживать в таком состоянии, пока она полностью не будет вынута.

    Закончив с кнопкой, можно промывать мембрану.

    Делается это следующим образом:

    • перекрывается кран, который стоит на трубе, подающей воду в бачок;
    • из емкости сливается вся жидкость;
    • затем откручивается гайка, соединяющая сифон с впускным патрубком;
    • после этого демонтируется весь механизм и прочищается находящаяся в нижней части мембрана.

    Перед выкручиванием кнопки ее нужно нажать

    С двумя кнопками

    Такой механизм используется в целях экономии воды. Задействовав тот или иной рычаг, можно выпустить в унитаз половину объема жидкости или всю.

    Устройство сливного бачка унитаза с двумя кнопками практически не отличается от однокнопочной разновидности. Немного изменена лишь выпускная арматура.

    Еще одно отличие – способ демонтажа. Он непохож на порядок разборки накопительной емкости, оборудованной только одной кнопкой.

    В этом случае действовать нужно в такой последовательности:

    1. Нажать две кнопки одновременно, освободив специальный монтажный паз, находящийся на втулке.
    2. Вставив отвертку в эту щель, можно вынуть первую кнопку, а затем – вторую.
    3. Под ними находится крепежный винт, удерживающий верхнюю часть бачка.
    4. Отвернув его и сняв крышку, вы получаете доступ к сливной арматуре емкости для ее очистки, регулировки или замены.

    Сливная арматура бачка с двумя кнопками

    Совет!
    Чтобы избежать проблем с эксплуатацией сливных бачков, приобретайте качественные и дорогие механизмы.
    Сэкономив немного денег сейчас, вы можете столкнуться с множеством проблем в будущем.

    Порядок обслуживания бачка с кнопкой

    Общие проблемы

    Устройство сливного бачка унитаза с кнопкой, как вы могли убедиться, максимально надежно.

    Если все же у вас возникли какие-либо неполадки в работе изделия, действовать нужно по следующей схеме:

    1. Перекрыть воду, открутить кнопку, снять верхнюю часть бачка и произвести визуальный осмотр внутреннего пространства емкости. Для удобства можно заранее слить воду.
    2. Особое внимание при обследовании нужно уделить выпускной мембране. Чаще всего проблемы с бачком связаны с потерей герметичности этого узла.

    Внешний осмотр поможет выявить неисправности

    1. В большинстве случаев мембрану нужно промыть от мусора, но лучше заменить на новую. Дело в том, что из-за плохого качества воды в трубах силикон или каучук уплотнителя приходит в негодность и перестает выполнять возложенную на него функцию.
    2. Если бачок наполняется не полностью, нужно своими руками отрегулировать уровень поплавка. Добиться желаемого объема можно только экспериментальным путем: наливая воду и сливая ее.
    3. При необходимости замены арматуры желательно приобретать полный ремкомплект, состоящий из мембраны и втулки. При монтаже не забудьте оснастить детали уплотнительными прокладками.

    Ремкомплект для сливного бачка с кнопкой

    На качество работы и долговечность бачка немалое влияние оказывает правильность его установки. Если вы не хотите пользоваться услугами специалистов, закреплять емкость придется самому.

    Производится это так:

    1. Перед установкой купленный бачок необходимо подготовить: установить сливную арматуру, патрубки, уплотнительные прокладки и так далее. Все необходимые действия подробно описаны в сопроводительной документации к емкости.

    Совет!
    Винты и гайки нужно закручивать руками, не прилагая чрезмерных усилий.
    Используя ключи или плоскогубцы, вы можете повредить хрупкие пластиковые детали, не рассчитанные на такое воздействие.

    Плотно закрепляйте сливной бачок на унитазе

    1. После сборки емкость закрепляется на унитазе. Для этого используются металлические болты, оборудованные резиновыми прокладками, к которым снизу прикручиваются пластиковые гайки с лепестками.
    2. Места стыков нужно уплотнить резиновыми прокладками и сантехническим гелем. После обработки швов герметиком для труб, последнему необходимо дать время для полимеризации.
    3. Затем подключается водопроводная труба. На нее нужно установить кран, чтобы в случае необходимости перекрывать доступ воды в бачок.

    Подключение унитаза к водопроводу

    Вывод

    Зная особенности конструкции, принципы работы и порядок обслуживания сливных бачков, вы сможете самостоятельно устранять возникшие проблемы, не прибегая к помощи сантехников, чьи услуги стоят иногда довольно дорого. Чтобы вообще избежать неприятностей с сантехническим оборудованием, нужно правильно выполнить его подключение к инженерным сетям квартиры или дома. Узнать о порядке и правилах выполнения работ можно из видео в этой статье.

    Как собрать бачок унитаза с кнопкой, в том числе с двойной

    Сборка сливного бачка унитаза – несложный процесс. Достаточно знать последовательность действий и назначение деталей. Но в поисковиках часто вводят вопрос: “Как собрать бачок унитаза?”  Причины, по которым требуется разобрать или собрать сливной бачок различны, часть вызвана поломкой оборудования. Реже – для установки нового изделия. И в том, и в другом случае сборка бачка унитаза без понимания устройства невозможна.

    Статья расскажет о том, как собрать унитаз с бачком грамотно и без ошибок.

    Разновидности устройств

    Эксплуатационные свойства сантехники основаны на слаженной работе внутренних узлов. Промышленность предлагает богатый ассортимент продукции. Модификации по внутренней составляющей разнятся между собой. принцип действия – общий для всех моделей.

    Модельный ряд изделий делится на две группы:

    • однокнопочные,
    • двухкнопочные.

    Первая группа – унитаз с одной кнопкой – классический вариант, основанный на принципе одномоментного смыва потоком с большим напором. Собрать унитаз и сливной механизм с одной кнопкой не составит труда. Главное – следовать инструкции завода – изготовителя.

    Двухкнопочные образцы вошли на рынок сантехники в начале века и сразу стали лидерами продаж. Благодаря новой функции появилась возможность экономии расходуемой при сливе воды.

    Новаторство заключается в том, что потребитель волен выбирать режим слива. При нажатии одной кнопки емкость опустошается. Задействовав вторую, спускаем только часть содержимого сливного бачка унитаза.

    При этом характер потока различается по организации смыва и представлен в трех вариантах:

    • Воронка – круговой поток, идущий по закрученной спирали.
    • Каскад – горизонтальный слив с одной из сторон чаши.
    • Душевой – диаметральный сброс с одновременным распылением потока по периметру.

    Читайте также:  Как установить биде своими руками

    Конструктивные особенности

    Принцип действия сливных бачков одинаков для обеих групп и основан на принципе рычагового эффекта. Нажимом на кнопку приводится в действие рычаг коромысла, поднимающего поплавок для высвобождения воды.

    Конструкция условно делится на две части:

    1. Подающую – подача и наполнение через впускной клапан. Блокировка и удержание выполняется поплавком.
    2. Сливную – спусковой рычаг – коромысло, трубка перелива, спусковой клапан.

    Особенность устройства навесного сливного бака заключается в месте фиксации узла.  У моделей в стиле «ретро» механизм закреплен на боковой стенке сливного бачка.

    Схема внутреннего устройства сливного резервуара имеет свои нюансы. Но принципиальных различий нет. Поршень под давлением воды поднимает коромысло рычага с поплавком на конце. Как только бак заполняется до нормативного уровня, поднявшийся поплавок зажимает поршень, отвечающий за блокировку потока. Внутренние составляющие типичны для всех модификаций:

    • патрубок,
    • поршень с резиновой прокладкой – уплотнителем,
    • движущая ось,
    • поплавковое коромысло,
    • поплавок.

    Сборка однокнопочного бака

    Как правильно собрать однокнопочную версию.

    Унитазы – компакт продаются в разобранном виде. Составные части комплектуются отдельно. К изделию в обязательном порядке прилагается инструкция изготовителя с полным перечнем составляющих и руководством по сборке. До того, как собрать сливной бачок унитаза, внимательно ознакомьтесь с рекомендациями изготовителя.

    В комплект арматуры помимо сливного механизма входят крепежные элементы. Для усиления фиксации рекомендуется дополнительно приобрести универсальный силиконовый герметик белого цвета.

    Главные элементы предназначены для начинки сливной части.

    Водозапорный клапан – блокирует подачу воды. Фиксируется в районе бокового отверстия бачка.

    Механизм системы слива – предназначен для регулировки работы сливного блока. Монтируется в отверстие, находящееся в центре корпуса.

    Как правильно собрать унитаз с бачком. Пошаговое руководство по установке выглядит следующим образом:

    1. Открутить накидную пластмассовую гайку.
    2. Вставить в центральное отверстие сливной механизм.
    3. Обработать для повышения герметизации прокладку силиконом и поместить ее на горло стакана сливного механизма.
    4. Поместить сверху прокладки гайку и осторожно затянуть до упора, слегка прижимая к уплотнительной манжете.
    5. В боковое отверстие поместить водный клапан. Для этого так же предварительно откручивается гайка и смазывается уплотнительная манжета герметиком.
    6. Вставленную деталь затянуть с помощью гаечного ключа и крепежной гайки.
    7. Прикрепить ба к нижней части унитаза. Соединительные болты с уплотнителем продеваем в отверстия сбоку. С внешней стороны на резьбу надеваем прокладку и закручиваем металлический болт.

    Читайте также:  Как закрепить унитаз: методы крепления унитаза к полу

    Процесс сборки бачка закончен. Далее сливной бачок с вмонтированной арматурой крепится к чаше унитаза.

    На полочке есть отверстие с выемкой для уплотнительного кольца. Для лучшей адгезии и повышения влаго устойчивости рекомендуется обработать отверстие силиконовым герметиком.

    Сняв защитную ленту, клейкой стороной укладываем кольцо в выемку. Плотно прижав дно бачка унитаза к основанию, соединяем обе части конструкции. При этом, крепежные болты должны попасть точно в отверстия.

    Остается затянуть гайки и в местах крепления.

    Монтаж крышки

    Ответ на вопрос – как собрать сливной бачок унитаза – будет неполным без освещения завершающего этапа – установки крышки с кнопкой. При наличии необходимых деталей сложностей возникнуть не должно.

    1. Крышку опустить на бачок и выровнять посадку по краям.
    2. Движением по часовой стрелке вкручиваем кнопочный узел на крепежный стержень. Если после вкручивания отсутствует люфт, значит кнопка установлена правильно.
    3. Далее следует проверить работоспособность арматуры. Нажатием кнопки бачок должен полностью опустошаться. Ход кнопки должен быть мягким, без застреваний.
    4. По завершении работ происходит сборка унитаза. После того, как унитаз фиксируется на отведенном участке, монтируют крышку.

    Установка двойной кнопки

    Монтаж двухрежимной версии имеет специфические нюансы. Просто ввинтить на место одинарной двойную не получится – для этого нужна соответствующая арматура. Поэтому если принято решение о замене своими руками, вначале следует приобрести сливную арматуру с двойным режимом.

    Последующие шаги, как правило указаны в инструкции производителя, согласно которой необходимо произвести ряд действий.

    1. Перекройте кран центрального водоснабжения на общедомовом стояке.
    2. Полностью опустошите резервуар.
    3. Демонтируйте пришедшую в негодность начинку бачка унитаза. Для этого, нажав на кнопку заменяемого механизма, выкрутите ее движением против часовой стрелки.
    4. Снимите и уберите в сторону крышку.
    5. Раскрутите крепёжные элементы, удерживающие старый сливной механизм.
    6. Поместите новую арматуру внутрь бачка унитаза и зафиксируйте в местах крепления.
    7. Отрегулируйте поплавочный рычаг.
    8. Закройте крышку и вкрутите кнопку.

    Читайте также:  Рекомендации по установке унитаза на герметик

    Подключение унитаза

    После установки унитаза проводится подключение к инженерным коммуникациям, которое может быть нижним или верхним. При этом предполагается, что водопроводный вывод сливной трубы находится с той же стороны, что и выход сливного резервуара.

    При подключении унитаза важна совместимость направления выпуска и местоположения и канализационной трубы. Существует три вида выпусков:

    • горизонтальный,
    • вертикальный,
    • косой.

    Несмотря на разницу в значениях угла наклона, правила монтажа одинаковы для всех модификаций и указаны в прилагаемой к изделию инструкции.

    Заключительный этап сборки и монтажа бачка унитаза – подключение к водопроводной сети. Для этого гибкий шланг с помощью соединительных болтов прикручивается к патрубку трубы, подающей холодную воду.

    Мастера – сантехники рекомендуют по окончании работ сделать контрольный сброс воды для проверки качества сборки и работы агрегата. Правильно собранная конструкция работает бесшумно и без протечек.

    Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

    Общие сведения

    Устройство механизма сливного бачка унитаза:

    • спускное отверстие
    • переливная трубка
    • крышки клапана с резинкой
    • механизм наполнения бачка
    • механизм слива

    На заметку!

    Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

    • плоскогубцы,
    • запорный механизм,
    • разводной ключ (двухдюймовый),
    • ключи рожковые,
    • кран водопроводный,
    • отвертка,
    • гибкий шланг,
    • герметик силиконовый.

    Весь функционал арматуры бачка состоит из двух основных механизмов:

    • Наполнение бачка
    • Спуск бачка

    Инструкция пошагово

    Первый шаг – наполнение бачка

    За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

    Второй шаг – слив воды

    Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

    За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

    Установка арматуры сливного бачка унитаза

    В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

    Главным параметром настройки арматуры является ее высота.

    Если арматура приобреталась отдельно от бачка, настраиваем ее.

    Измеряем Расстояние от дна бачка до поверхности крышки

    Важно!

    Линейка должна стоять на внутренней поверхности бачка!

    В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

    Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

    Важно!

    Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

    Установка арматуры производится в три этапа.

    Первый этап – установка клапанов

    Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

    То же самое делаем с наполнительным клапаном.

    При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

    Обратите внимание!

    Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

    Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

    Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки.

    Второй этап – установка бачка

    Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

    Третий этап – установка крышки бачка и кнопочного узла.

    Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

    Важно!

    Зазор между крышкой и узлом должен составлять 1-7мм.

    После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

    Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

    Для этого:

    • Отсоединяем тягу с трубы перелива
    • Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
    • Регулируем положение механизма
    • Устанавливаем трубку перелива на 2см выше уровня воды
    • Фиксируем арматуру и подводим тягу.

    Важно!

    Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

    Сборка унитаза — довольно простой процесс, который можно осуществить своими руками. Для этого достаточно подготовить все необходимые инструменты и материалы и разобраться в конструкции самого устройства. А перед началом работ нужно дополнительно ознакомиться с инструкцией, как собрать бачок унитаза с кнопкой.

    Необходимые инструменты и материалы

    Установка унитаза и сливного бачка не должна вызвать больших затруднений: в некоторых случаях может потребоваться лишь дополнительная регулировка арматуры

    Прежде чем начать сборку бачка унитаза с кнопкой, нужно изучить его инструкцию. В большинстве случаев для работы потребуются:

    • болты;
    • резиновые уплотнители;
    • отвёртки;
    • ключи;
    • молоток и т. д.

    Если конструкция бачка унитаза является нестандартной, список дополнительных инструментов и расходных материалов должен быть в инструкции.

    Как собрать бачок унитаза с кнопкой

    Во избежание течи из-под прокладки крепёжные гайки-барашки следует затягивать равномерно с двух сторон

    Процесс сборки бачка унитаза с одной кнопкой требует выполнения следующего алгоритма действий:

    1. Закрепить арматуру, которая отвечает за наполнение и последующий слив воды. В местах, где это нужно, установить резиновые уплотнители, предотвращающие возникновение течей.
    2. Отрегулировать положение поплавка вместе со сливным клапаном.
    3. Прикрутить кнопочный клапан при помощи подготовленных ключей.

    Чтобы в процессе сборки не возникало никаких проблем, производители делают кнопочный клапан неразборным. Именно поэтому он не вызывает никаких трудностей в установке.

    Сборка бачка с двойной кнопкой

    Неправильная установка приведёт к работе двух кнопок, как одной, с одинаковым объёмом слива

    Не менее популярными являются унитазы с двумя кнопками для слива воды. Это помогает экономить объём жидкости. Устройство таких сантехнических приборов практически не отличается от однокнопочных:процесс его сборки почти идентичен вышеописанному.

    Основная разница заключается в монтаже сливного механизма. Если в однокнопочных моделях требуется прикрутить кнопочный клапан, то в двухкнопочных приборах производители чаще всего используют крепёжный винт. Его следует закрутить, а затем защёлкнуть все кнопки управления, которые есть на унитазе.

    Таким образом, длительность работы по сборке бачка унитаза с одной или двумя кнопками занимает не более 10–15 минут в зависимости от модели, конструкции и производителя.

    Невозможно назвать квартиру, частный дом или коттедж благоустроенными, если плохо работает сливной бачок для унитаза. Типов данного вида сантехники в современных магазинах насчитывается огромное количество. Но особых отличий строение внутренних механизмов сливного бачка унитаза с кнопкой не имеет.

    Принцип работы идентичный. В том случае, если возникли проблемы с поступлением воды в емкость, зачастую причиной является сливной механизм бачка. Как самостоятельно устранить неполадки, расскажем далее.

    Оглавление:

    Как устроен унитаз

    Устройство сливного бачка унитаза с кнопкой не отличается особой сложностью. Внутренности бачка, составляющие сливной клапан для унитаза, – это несколько базовых компонентов:

    • отверстие для слива жидкости, размещенное под определенным углом;
    • переливная трубка, установленная в боковой части по отношении к спускному отверстию;
    • крышка для клапана с уплотнителем в виде резинки;
    • механизм, который выполняет функцию наполнения бачка;
    • кнопка для слива.

    Устройство, отвечающее за правильное наполнение бачка водой, – механизм подачи воды. Состоит он из следующих элементов:

    • приспособление с наличием поплавка;
    • запорный клапан.

    Принцип работы поплавкового устройства заключается в следующем. К рычажному механизму, для изготовления которого используют металл или пластик, прикреплен непосредственно поплавок. В результате изменения уровня наполняемости емкости унитаза меняется расположение поплавка. При максимальном наполнении емкости приспособление находится в максимально поднятом положении.

    Именно в этом положении рычаг воздействует на запорные клапаны, которые не позволяют поступать жидкости в емкость. Как только произошел слив жидкости, поплавок опускается до минимального уровня, и запорный механизм открывается, в результате чего жидкость снова беспрепятственно начинает течь в бачок.

    Принцип работы двухрежимного слива

    Модели нового поколения снабжаются двойной кнопочкой слива. По мнению специалистов, такое устройство помогает сэкономить количество расходуемой воды. Достигается это благодаря двухрежимному механизму слива:

    1. Стандартный тип слива – это уход воды из бачка полностью, которое по нормам составляет от 4 до 6 литров.
    2. Половинный тип позволяет разделить слив. За один раз он может слить только половину находящейся в бачке воды. Обычно это 2–3 литра. Именно такой тип и позволяет сэкономить воду. Но по своей функциональности он более капризен в отношении наладки и ремонта. Обосновано это тем, что в его устройстве используется большее количество деталей. В результате этого повышается вероятность поломки.

    Существует еще один вариант устройства двухрежимной механики. Отличие заключается в отсутствии кнопки слива для унитаза, а степень слива зависит от степени нажатия на рычаг. Если нажать на рычаг слегка, то вода начинает сливаться, а как только отпускают, механизм снова перекрывается. Чтобы полностью слить бачок, необходимо на рычаг нажать сильно и до упора.

    Регулируем количество воды в бачке

    В сливных емкостях можно регулировать объем жидкости, заполняющей бачок. За эту функцию отвечает спица, на конце которой прикреплен поплавок. Изменяя ее длину, можно изменить и количество воды. Во многих моделях сливных бачков роль рычага играет латунная проволока. Изменить ее длину не составляет труда. Если согнуть ее так, чтобы поплавок оказался выше, то количество воды увеличится. Снижение уровня положения поплавка соответственно уменьшит степень наполняемости емкости.

    Во многих вариантах латунные рычаги заменены пластиковыми. В этом случае согнуть его и поменять таким способом уровень поплавка не удастся. Здесь предусмотрено такое устройство, как шпилька, размещенная вдоль оси рычага. Двигая ее в одну или другую сторону, меняют плечо рычага. Чем дальше от боковой части унитаза будет расположен поплавковый механизм, тем больше воды будет поступать в емкость.

    В тех моделях, в которых предусмотрен нижний подвод воды, плечо размещается вертикально. В этом случае регулировку производить довольно легко.

    Поплавковый механизм двигается вверх или вниз, затем фиксируется специально предусмотренным зажимным приспособлением. Но все-таки некоторые неудобства присутствуют. Для осуществления регулировки приходится снимать крышку бачка.

    Усложняется эта процедура тем, что на крышке прикреплена кнопка слива, которая напрямую соединяется со спускным механизмом. При разборке необходимо выполнять работы очень аккуратно, чтобы не повредить всю систему сливного устройства.

    Повышает вероятность поломки сливного механизма тот факт, что он в основном состоит из деталей, изготовленных из пластика. Но утешает то, что в магазинах в свободном доступе есть как полностью весь механизм, так и отдельные его детали.

    Важно! Ремонт сливного механизма в основном зависит от вида поломки. В отдельных случаях можно заменить только деталь, а в других легче выполнить полную замену арматуры.

    Устройство и монтаж сливного механизма

    За подачу жидкости из сливного отдела в чашу унитаза отвечает соответствующий механизм. Состоит из следующих устройств:

    • сливного сифона;
    • ручки, которая управляет спускным рычагом.

    Сифон плотно прилегает к сливному отверстию, что не позволяет пропускать воду без надобности. Данное устройство подразделяется на несколько видов:

    • Упрощенный. Представляет собой устройство цилиндрической формы из плотной резины, в обиходе называемое грушей. Механизмом для поднятия груши чаще всего выступает рычаг, место положения которого определено сбоку бачка. В других случаях – рукоятка, расположенная на крышке. Чтобы привести ее в действие, необходимо поднять ручку вверх.
    • Кнопка, отвечающая за спуск жидкости, монтируется в моделях, которые разработаны по новым технологиям. Размещается на панели изделия, расположенной на переднем плане. Чаще всего можно встретить на изделиях, монтируемых непосредственно в стену.

    По окончании монтажных работ по установке унитаза в санузле приступают к установке сливного бачка, а точнее, к сборке внутренней системы.

    Как собрать бачок? Для выполнения этой процедуры необходимо следовать следующей инструкции:

    1. На сливной механизм устанавливается резиновая прокладка.
    2. Помещают механизм прямо в емкость и прикручивают посредством пластмассовой гайки.
    3. На крепежи надеваются шайбы из пластмассы или металла. Это уже зависит от того, как укомплектовано изделие. Не забывают и о прокладках из резины. Затем болты вставляются в отверстия, а с обратной стороны монтируют гайки, предварительно установив шайбу.
    4. На гайку из пластмассы надевают прорезиненные кольца для уплотнения. В том случае, когда элемент используют новый, то мероприятия по герметизации производить не нужно. В противном случае необходимо тщательно обработать герметиком все соединения.

    Совет!Перед монтажом нужно тщательно осмотреть все детали с целью выявления дефектов. Если в местах соединения таковые существуют, то необходимо их обработать герметиком. Уплотнительное кольцо также герметизируют. Большую помощь окажет схема сборки, прилагаемая к каждому изделию сантехники.

    Цены на сливной механизм для унитаза

    сливной механизм для унитаза

    Возможные неисправности

    В том случае, когда с монтажом арматуры справились и запустили в работу, необходимо следить за их исправностью. Через некоторое время могут возникнуть некоторые неисправности, которые легко можно ликвидировать самостоятельно. Рассмотрим проблемы, которые возникли с подачей воды.

    Самая частая поломка – вода не поступает в бачок или, наоборот, не прекращается ее подача. Причиной таких поломок служит клапан, отвечающий за подачу жидкости, или непосредственно поплавок. Поплавки по своей конструкции бывают в виде пустотелых цилиндров или перевернутых стаканов.

    Поплавки первого вида ремонту не подлежат, их следует полностью заменять. Иногда приходиться менять весь клапан. Если говорить о поплавке в виде перевернутого стакана, то причиной неполадок может быть образование грязи и других отложений в нем. Решение проблемы – очистить поплавок от отложившихся загрязнений.

    В том случае, когда с поплавком все хорошо, а вода все-таки не перестает поступать, причиной поломки может быть изношенная мембрана клапана. Чаще всего запасные детали идут в комплекте. В противном случае деталь покупают и производят ее замену. Для этого с клапана нужно снять колпачок, и извлекается изношенная мембрана. На ее место устанавливается новая деталь. Затем снова закрывается колпачком. Не забывают прочистить и отверстие, через которое поступает вода в бачок.

    Бывает так, что вода начинает вытекать через перелив. В этом случае опять обращают внимание на поплавок и выполняют его регулировку. Если это не помогло, то приступают к проверке шпильки. В случае повреждения необходимо заменить ее новой или просто на медную проволоку.

    Важно! При проявлении нескольких поломок следует тщательно изучить арматуру, выявить изношенную деталь и заменить ее. Очень часто приходиться полностью менять механизм, если изношено несколько деталей.

    Как видим, устройство унитаза не отличается сложностью. В конструкцию бачка входит два рабочих механизма. Первый для подачи и контроля уровня жидкости в сливном бачке, а второй для слива воды в чашу унитаза.

    Полезное видео: монтаж сливного механизма унитаза

    На сегодняшний день существует несколько типов моделей, но принцип работы во многом схожий. Мастера отмечают, что во всех существующих видах производить установку, регулировку и ремонт самостоятельно абсолютно несложно: понять, как устроен унитаз, под силу даже ребенку. Многие проблемы можно решить на месте самому и не ждать сантехника. Но если речь идет о современном наборе, который встраивается в стену, то в этом случае лучше обратиться к опытным мастерам.

    Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может,  унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

    Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

    Основные типы конструкций сливного оборудования

    Прежде всего, они зависят от вида механизмов наполнения и водоотведения.  Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

    Рычажные

    Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

    Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды.  К тому же подобная сантехника не отвечает действующим требованиям эстетики.

    Кнопочные

    Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

    Автоматические

    На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

    Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

    Поплавки, перекрывающие подачу воды через систему рычагов.

    Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

    Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

    Сборка сливных бачков

    Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

    Рисунок №1

    Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

    • Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
    • Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
    • Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
    • В модели с боковой подпиткой воды закрепляем впускной кран.

    Схема устройства впускной арматуры сливного бачка с боковым подключением.

    • Подключаем внешнюю подачу воды к штуцеру (4).
    • На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
    • Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
    • Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

    Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

    Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

    • Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
    • Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
    • Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
    • На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
    • Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

    Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

    Настройка сантехнических бачков унитаза

    Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

    Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

    Регулировка сливного бачка с кнопкой

    На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

    Рисунок №2

    1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
    2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
    3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

    Регулировка двухуровневого слива

    В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

    Регулировка двухкнопочного механизма слива.

    Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

    Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

    Регулировка старых моделей

    В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

    Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

    Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

    Используемые источники:

    • https://vannayaa.ru/unitaz-bide/sobrat-bachok-unitaza.html
    • https://iseptick.ru/santekhnika/unitazy/nastrojka-armatury-slivnogo-bachka-samostoyatelno-poshagovaya-instrukciya.html
    • https://septik.guru/santehnika/kak-sobrat-bachok-unitaza-s-knopkoy.html
    • https://stroim.guru/santehnika-i-kanalizatsiya/kak-ustroen-slivnoj-mehanizm-bachka-unitaza.html
    • https://santech-info.ru/santexnika/ustrojstvo-slivnogo-bachka.html

    Как работает кнопка спуска унитаза

    24.09.2019Как работает кнопка спуска унитазаТД ВиКо

    Эффективность работы унитаза зависит от системы спуска воды. Механизм работает при помощи специальных приспособлений: кнопки спуска, цепочки или рычага. Мы расскажем как работает кнопка спуска, как её отрегулировать для плотного закрывания бачка напольного унитаза и о видах кнопок, которые используют.

    .

    Система слива в напольном унитазе

    Система слива размещается в бачке унитаза. В нем накапливается вода, используемая для слива. Уровень жидкости ограничивается специальным поплавком, который непосредственно связана с клапаном водопропускной системы. Удержание воды осуществляется при помощи груши, изготавливаемой из резины или схожих материалов.

    Принцип действия слива с кнопкой спуска:

    1. Активация кнопки спуска приводит в действие рычаг-тягу;

    2. Он смещает грушу, в результате чего открывает слив;

    3. Вода направляется в унитаз;

    4. груша опускается и занимает исходное положение в бачке без воды;

    5. Когда груша находится в исходном положении, открывается клапан воды и бачок наполняется водой снова до момента.

    Различают два вида систем слива:

    Однорежимная. Происходит слив всего объема бачка после однократного нажатия кнопки.

    Двухрежимная. Бачок делится на две емкости и оснащается двумя или одной двухрежимной кнопкой. Нажатие разных кнопок приводит к сливу либо полного объема бачка, либо одной из емкостей.

    Частые неисправности кнопки спуска:

    • Залипание. Выражается в необходимости многократного нажатия для запуска слива. Для устранения дефекта требуется разобрать кнопку и заменить стопорное кольцо. Работы выполняются в таком порядке: перекрытие воды, снятие крышки, извлечение кнопки, заборка кнопки с демонтажом стопорного кольца, установка нового, монтаж системы слива в обратной последовательности;
    • Проваливание. Причины проблемы – неправильная регулировка положения кнопки или выход из строя пружины возврата. Для изменения высоты кнопки необходимо: перекрыть воду, снять крышку бачка и сливного устройства, изменить положение фиксаторов, которые удерживают стакан системы слива, собрать устройство в обратном порядке, проверить работоспособность системы. При неисправности пружины требуется ее замена. Работы по демонтажу и обратной установке выполняются по аналогии с описанными выше по замене стопорного кольца.

    Как открыть бачек с кнопкой спуска

    Чтобы снять верхнюю крышку бачка нужно открутить кнопку сверху против часовой стрелки.

    Корректировка кнопки спуска

    Чтобы кнопка спуска работала, её нужно откалибровать. Это можно сделать через многократный подбор высоты механизма кнопки, а потом её закручивать и смотреть уровень — плотно ли сидит кнопка сверху и при этом возвращается при нажатии на неё обратно в исходной положение «не нажато». Калибровку высоты механизма кнопки нужно регулировать через верхнее (обычно, синее по цвету) крепление, как показано это в самом начале статьи. Когда кнопка нажимается, опускается нижнее крепление, которое поднимает резиновый засов внизу бачка для прохода воды в унитаз и возвращается назад, когда вода набирается в бачок обратно. Именно его нужно откалибровать для плотного закрытия бачка крышкой сверху кнопкой спуска.

    Виды кнопок спуска для унитаза

    Важное значение для работы сливного механизма и удобства эксплуатации напольного унитаза имеет конструкция и принцип действия кнопки слива.

    Различают четыре вида кнопок.

    1. Механическая однорежимная.

    Классический вариант, который отличается бюджетной ценой, простотой и долговечностью конструкции. При нажатии кнопки в унитаз направляется весь объем жидкости, находящейся в бачке, без ограничений.

    2. Механическая двухрежимная.

    Двухрежимная механиеская кнопка — модификация предыдущей модели. Предусматривает возможность выбора одного из двух вариантов смыва – полного или частичного. Главное достоинство – экономия расходуемой воды. Минусы – более сложная и менее надежная конструкция в сочетании со вполне логичным увеличением стоимости.

    3. Пневмокнопка

    Система слива запускается при помощи пневматического привода. Кнопка монтируется в удобном положении на расстоянии до 2 метров от унитаза. Плюсы системы – комфорт при использовании и наличие моделей, работающих на электричестве и автономно. Недостаток – сравнительно высокая цена.

    4. Сенсорная

    Самая инновационная модель кнопки спуска. Размещается на сенсорной панели и, по сути, не является кнопкой. Для эксплуатации требуется прокладка питающего кабеля (электричество). Плюсы – комфортность эксплуатации, удобное расположение, стильный дизайн. Основной и единственный недостаток – высокая стоимость изготовления и установки, которая дополняется необходимостью электроснабжения системы.

    Все виды кнопок предоставлены исключительно для ознакомления. Вибирать, какую кнопку установить для унитаза нужно исходя из общего дизайна и стиля помещения, в котором будет находится унитаз. Такие модели дают широкий выбор для собственного комфорта дома.


    . Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
    «ВИКО» — инженерная сантехника в Челябинске

    Возврат к списку

    (Голосов: 5, Рейтинг: 4.3)

    Как собрать бачок унитаза с кнопкой, в том числе с двойной

    Сборка унитаза — довольно простой процесс, который можно осуществить своими руками. Для этого достаточно подготовить все необходимые инструменты и материалы и разобраться в конструкции самого устройства. А перед началом работ нужно дополнительно ознакомиться с инструкцией, как собрать бачок унитаза с кнопкой.

    Необходимые инструменты и материалы

    Установка унитаза и сливного бачка не должна вызвать больших затруднений: в некоторых случаях может потребоваться лишь дополнительная регулировка арматуры

    Прежде чем начать сборку бачка унитаза с кнопкой, нужно изучить его инструкцию. В большинстве случаев для работы потребуются:

    • болты;
    • резиновые уплотнители;
    • отвёртки;
    • ключи;
    • молоток и т. д.

    Если конструкция бачка унитаза является нестандартной, список дополнительных инструментов и расходных материалов должен быть в инструкции.

    Как собрать бачок унитаза с кнопкой

    Во избежание течи из-под прокладки крепёжные гайки-барашки следует затягивать равномерно с двух сторон

    Процесс сборки бачка унитаза с одной кнопкой требует выполнения следующего алгоритма действий:

    1. Закрепить арматуру, которая отвечает за наполнение и последующий слив воды. В местах, где это нужно, установить резиновые уплотнители, предотвращающие возникновение течей.
    2. Отрегулировать положение поплавка вместе со сливным клапаном.
    3. Прикрутить кнопочный клапан при помощи подготовленных ключей.

    Чтобы в процессе сборки не возникало никаких проблем, производители делают кнопочный клапан неразборным. Именно поэтому он не вызывает никаких трудностей в установке.

    Сборка бачка с двойной кнопкой

    Неправильная установка приведёт к работе двух кнопок, как одной, с одинаковым объёмом слива

    Не менее популярными являются унитазы с двумя кнопками для слива воды. Это помогает экономить объём жидкости. Устройство таких сантехнических приборов практически не отличается от однокнопочных: процесс его сборки почти идентичен вышеописанному.

    Основная разница заключается в монтаже сливного механизма. Если в однокнопочных моделях требуется прикрутить кнопочный клапан, то в двухкнопочных приборах производители чаще всего используют крепёжный винт. Его следует закрутить, а затем защёлкнуть все кнопки управления, которые есть на унитазе.

    Таким образом, длительность работы по сборке бачка унитаза с одной или двумя кнопками занимает не более 10–15 минут в зависимости от модели, конструкции и производителя.

    Оцените статью: Поделитесь с друзьями! Смотрите также:

    Схема сливного бачка унитаза

    Для того чтобы установить сливной бачок унитаза своими руками, нужно знать специфику его работы и конструкционные особенности. Схема сливного бачка унитаза, даст возможность избежать неприятностей, вследствие неправильного монтажа . И значительно уменьшит ваши затраты на услуги специалистов.

    Конструкция и принцип работы разных видов сливных бачков

    Все продающиеся в магазинах сливные бачки для унитазов действуют по одинаковому принципу, и отличаются только материалом, из которого они изготовлены, дизайном и стоимостью. Существуют три основных вида конструкций механизма:

    • однокнопочные сливные резервуары;
    • бачки с двухкнопочной системой слива;
    • бачки с применением двухрежимного механизма.

    Двухкнопочная система позволяет значительно сократить расход воды и работает по такому принципу: при воздействии на большую кнопку, осуществляется полное освобождение резервуара от воды, а на маленькую частичная. Существует отличия вида смыва, процесс которых зависит от схемы сливного бачка унитаза:

    1. Первый вариант — прямой смыв, когда выход воды из бачка осуществляется напрямую, в унитаз.
    2. Второй вариант обратного смыва, предполагает смену направления движения воды во время выхода жидкости из резервуара.
    к содержанию ↑

    Схема сливного бачка унитаза

    Представление о том, как устроен сливной бачок, может помочь в правильной его установке, а также впоследствии облегчит проведение ремонтных работ. Особенность функционирования и устройство резервуаров для слива различается простотой и содержит в себе две фазы:

    1. Первая фаза состоит из заполнения емкости до установленного уровня.
    2. Вторая фаза заключается в последующем сливе жидкости из емкости в чашу унитаза.

    Бачок унитаза вид изнутри

    Схема сливного бачка унитаза, схожа с устройством простого гидрозатвора, включающего в себя систему рычагов, пломбу и поплавок. При воздействии на кнопку или рычаг производится слив воды из резервуара в чашу унитаза, и это его основная функция.

    Снаружи сливной бачок выглядит так:

    • сам сливной резервуар;
    • крышка для емкости;
    • и кнопки для слива.

    Внутреннее устройство бачка:

    • поплавковый кран, контролирующий заполнение резервуара до нужного уровня;
    • пробка, которая необходима в случае подведения резервуара сбоку унитаза;
    • арматура, отвечающая за слив.

    Механизм работает по следующему принципу: после давления на кнопку, открывается клапан соединяющий унитаз с бачком, вследствие чего вода сливается. Одновременно с понижением уровня воды в резервуаре проходит и опускание поплавка, вследствие этого происходит открытие крана, отвечающего за наполнение бачка водой. Для координации работы всей системы во время проведения установки требуется регулировка и фиксация поплавка для достижения правильного расположения. Оно определяется элементарно:

    • когда воды в бачок поступает больше чем нужно, поплавок выставляется на нижнем уровне;
    • если же воды в бачке недостаточно, поплавок следует поднять до нужного уровня.
    к содержанию ↑

    Монтаж сливного бачка унитаза

    Собирая бачок придерживайтесь определенного порядка, предусмотренным схемой монтажа сантехнического устройства:

    1. детально изучите инструкцию и в полном соответствии с ней подберите все компоненты;
    2. установка бачка унитаза. Эта фаза установки сливного резервуара заключается в определение точки установки емкости по отношению к унитазу;
    3. подсоединение бачка к водопроводу и соединение с канализацией. Чтобы уплотнить соединения, используйте резиновые прокладки, перед этим обработанные герметиком;
    4. настройте поплавок до оптимального уровня наполнения бачка. Разные виды поплавков предполагают и разные методы настройки;
    5. проверте механизма при помощи пробного спуска воды. Обнаруженные неисправности следует их устранить.

    Подвесной тип сливного бачка

    Для сливных бачков подвесного типа требуется труба для слива диаметром 32 мм.

    1. используя уровень на стене отметьте места под отверстия для крепежа емкости. Резервуар в сборе с трубой устанавливается на требуемую высоту и крепится дюбелями и кронштейнами;
    2. наполните резервуар водой, присоединив его к водопроводу. Место соединения корпуса бачка с трубой для смыва уплотняется прокладкой из резины, это поможет избежать протекания воды.

    Установка бачка с нижним расположением

    Такая разновидность бачка подразумевает монтаж сливного резервуара на полочку унитаза. Место соединения сливного бака с полочкой уплотняется самоклеящейся резиновой прокладкой, а после, бачок прикрепляют к полке при помощи крепежных болтов конической формы. Для завершения монтажа затягивается гаечный крепеж, и закрываются отверстия для недопущения утечек.

    1. нужно добиться точного совмещения отверстий бачка с отверстиями полки и после затянуть крепежные болты и гайки;
    2. для окончания установки присоедините шланг к водопроводу и наполните резервуар.

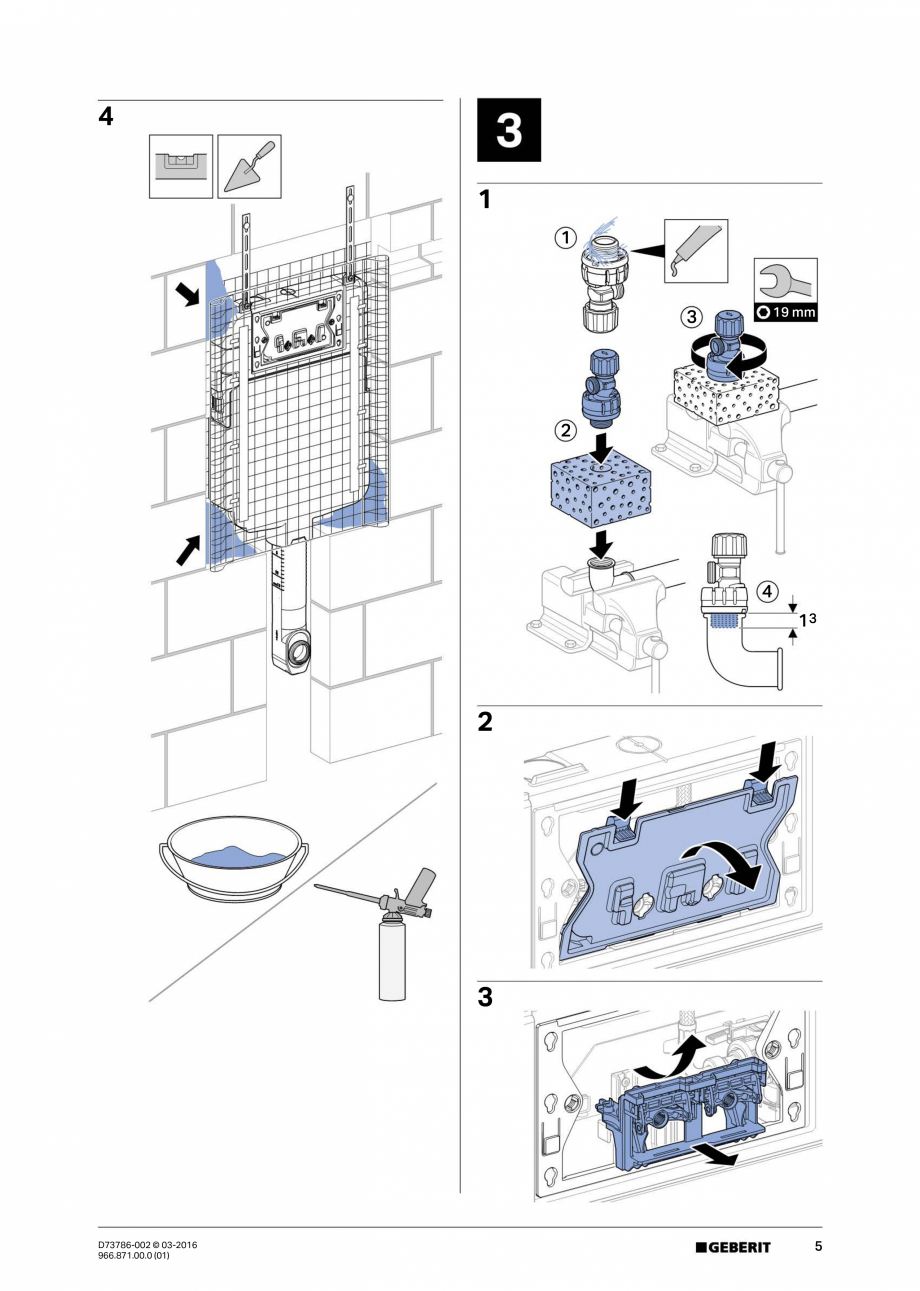

    Система монтирования резервуаров прямо в стену

    Последняя набравшая популярность система, когда резервуар устанавливается прямо в стену, она смотрится более элегантно, а еще обладает антивандальным свойством. И, естественно, позволяет увеличить полезную площадь в туалетной комнате.

    1. сливные бачки такого типа напоминают канистру с оторванной ручкой, в их изготовлении применяют высокопрочный пластик, а не керамику;
    2. эта система комплектуется специальной инсталляцией необходимой для установки резервуара в стене либо к монтажной раме;
    3. раму надо будет приобрести отдельно от сантехнического прибора. Ее монтаж к стене производят, используя специальные крепежные болты;
    4. соединение специального канализационного отвода, находящегося на раме, осуществляется с основной канализацией;
    5. вода подается в бачок через гибкий шланг;
    6. установив раму необходимо проверить герметичности всех соединений;
    7. раму следует закрыть остовом, изготовленным из металла, и затем сделать отделку используя декоративный отделочный материал;
    8. используя кронштейны, прикрепите сантехнический прибор к каркасу.

    Бачок сконструирован таким образом, что панель, отвечающая за слив, устанавливается непосредственно на стену. Такая панель комплектуется двумя кнопками: первая позволяет слить 9л. воды, а вторая 6л.

    Как устроен туалет | Viva

    Туалеты. У всех они есть дома, но многие ли из нас действительно понимают, как они работают?

    Хотя разработка туалетов имеет сложную (а иногда и запутанную!) Историю, большинство из нас сейчас используют сверхэффективные, экологически чистые системы. Но эта изощренность не означает, что они сложные и запутанные. Внутреннее тело на самом деле очень простое и понятное. Прочтите, чтобы узнать, как работает ваш унитаз. Знание основ даст вам преимущество всякий раз, когда у вас есть неисправность или вам нужно отремонтировать деталь, и эта информация намного проще, чем вы могли представить.

    Изображение кнопки двойного смыва с половинным смывом слева и полным смывом справа

    Единственное, что находится снаружи унитаза, — это кнопка слива.
    В наши дни большинство кнопок смыва разделены на две части: половинный и полный (вы можете использовать свое воображение, чтобы определить использование каждой из них).Чтобы узнать больше о преимуществах двойного смыва, ознакомьтесь с нашей статьей Что такое двойной смыв. Как только вы нажимаете эту кнопку, вся вода из бачка устремляется в унитаз и смывается. Но что происходит внутри?

    В туалете

    Изображение внутренней части унитаза с наполнительным клапаном слева и сливным клапаном в центре

    Внутренние части унитаза выполняют две основные функции: наполнение бака и опорожнение бачка.А если вы заглянете внутрь бачка, то увидите, что для выполнения этих задач есть только две части: клапан наполнения и клапан промывки. Давайте разберемся и посмотрим, что именно происходит и почему.

    Клапан наполнения унитаза

    Как вы уже догадались, клапан наполнения или шаровой кран предназначен для заполнения цистерны водой. Но как цистерна узнает, когда вышло достаточно воды?

    Это работа поплавка. Поплавок находится в верхней части заправочного клапана.Работает так же, как буй; с подъемом воды поднимается и поплавок, как буй, плавающий на поверхности озера. Когда поднимающаяся вода поднимает поплавок до его уставки, поступление воды прекращается. Можно просто отрегулировать уровень поплавка, чтобы сделать уровень воды выше или ниже.

    Проще говоря, после смыва унитаза подача воды проходит через заправочный клапан, поплавок поднимается до заданного уровня, вода перестает подниматься, а бачок наполняется и готов к следующему смыву.

    Ищете кран для наполнения унитаза?

    Так наполняется цистерна, но что происходит, когда мы нажимаем кнопку смыва?

    Клапан смыва для унитаза

    Промывочный клапан направляет воду из бачка в унитаз, чтобы смыть отходы. Эту операцию мы начинаем с нажатия кнопки смыва, которая соединена кабелем с клапаном смыва.

    Работает почти так же, как тормоз на велосипеде.Когда вы держите тормоза, трос прижимает тормозные колодки к колесам. Таким же образом, когда вы смываете унитаз, трос подтягивает сливной клапан и поднимает его вверх.

    Внизу сливного клапана есть резиновое уплотнение, и когда клапан активируется, это резиновое уплотнение поднимается и выталкивает воду из бачка в унитаз. После того, как вся вода будет слита, промывочный клапан снова опускается, и цистерна готова к тому, чтобы клапан заполнения заменил всю воду.

    Проще говоря, вы нажимаете кнопку смыва, соединительный кабель подтягивает сливной клапан вверх, вода выталкивается из бачка в унитаз, а затем клапан опускается вниз.

    Ищете сливной клапан для унитаза?

    Итак, что произойдет, если кран наполнения унитаза выйдет из строя, моя ванная комната затопится?

    Внутренний перелив
    Хотя сливной клапан и наполнительный клапан являются основными компонентами унитаза, существует еще одна особенность, которая была разработана на случай выхода из строя наполнительного клапана, а именно внутренний перелив.

    Изображение внутреннего перелива при работе

    При выходе из строя клапана наполнения и поплавка клапан наполнения может перекачивать слишком много воды в бачок и перетекать в вашу ванную комнату. Раньше было обычным делом иметь отдельную стояк для перелива, который подавался в дренаж в случае перелива, , но теперь у нас есть гораздо более простой и эффективный резервный трубопровод.

    Когда клапан наполнения выходит из строя, и вода в бачке неудержимо наполняется, внутренний перелив позволяет лишней воде стекать прямо в унитаз, что гарантирует, что в вашем доме не будет наводнения.Большинство промывочных клапанов теперь имеют внутренний перелив, поскольку они признаны одним из самых простых и эффективных методов резервного копирования.

    Итак, это основы работы унитаза. Два простых клапана и один аварийный резервный. Для получения дополнительной информации ознакомьтесь с другими нашими статьями, и если вы нашли эту статью полезной, не забудьте поделиться ею!

    Аллан Хэнсон

    20 августа 2017

    Как отремонтировать кнопку смыва унитаза

    Кнопка смыва унитаза вызывает несколько проблем.Прежде чем вы сможете его отремонтировать, вы должны узнать, как он работает, и сначала понять, в чем его предназначение.

    Заслонка, также известная как пустыня, расположена внутри унитаза. Это та часть, которая содержит событие. Когда вода протекает через заслонку, фиксатор освобождается, позволяя воде ополаскивать чашу.

    Заслонка при нажатии заставляет событие отталкиваться от механизма внутри чаши. Фактически, механизм внутри чаши толкает фиксатор вверх, останавливая вытекание воды.

    На большинстве клапанов есть металлическая или пластиковая пластина, которая удерживает фиксатор на месте. Нажатие кнопки освобождает фиксатор, позволяя воде течь.

    Как отремонтировать кнопку смыва унитаза

    Обычно заслонка закреплена на дне унитаза. Это означает, что если заслонка будет нажата, нижняя часть заслонки будет прижиматься к пластине заслонки и, в свою очередь, оттолкнет пластину заслонки от чаши.

    Бачок содержит сливной клапан, который можно активировать нажатием кнопки смыва унитаза.Как только кнопка нажата, вода отправляется в чашу, чтобы смыть отходы.

    Один из первых шагов, которые следует предпринять при установке кнопки смыва унитаза, — это проверить внутреннюю часть бачка и несколько раз нажать кнопку. При проверке кнопки необходимо тщательно проверить остальную часть механизма на наличие неисправностей.


    Читайте также:


    Рычаг или стержень, который входит в механизм, — это две общие вещи, которые обычно вызывают неисправность кнопки смыва унитаза.Их можно временно зафиксировать с помощью регулируемых плоскогубцев, отверток и прочной палки, которая заменяет стержень.

    Если рычаг поврежден, вы можете вытащить его из механизма и заменить. Если с рычагом все в порядке, важно проверить остальную систему.

    Однако иногда вы можете увидеть втулку, используемую для герметизации воды внутри бака, как причину неисправности. Один из самых простых способов исправить это — очистить и распылить смазку вокруг резиновой части втулки.

    Поврежденная кнопка промывки может вызвать разбрызгивание воды из чаши, а вода может вызвать некоторое повреждение механизма внутри чаши. Фактически, вода может сломать часть механизма, и поэтому всегда полезно время от времени проверять унитаз.

    Даже если ваш унитаз в идеальном состоянии, может отсутствовать полный комплект деталей. Вам следует попытаться определить проблему, а затем попытаться определить, в чем может заключаться проблема.

    Тогда вы должны знать, как устранить проблему. Обнаружив проблему, вы сможете определить, можно ли устранить ее.

    Когда вы пытаетесь заменить или отремонтировать кнопку смыва, важно слить воду из бака, прежде чем вы начнете с ним работать.

    Также необходимо проверить металлический зажим, прикрепленный к нижней части кнопки. При ежедневном использовании этот зажим может ослабнуть, что приведет к ослаблению соединения между промывочным механизмом и кнопкой.

    Если вы можете решить проблему самостоятельно, вы можете починить унитаз. После устранения проблемы замените недостающие детали.

    Чрезвычайно важно выполнить повторные тесты после переустановки или фиксации кнопки смыва. Ошибки в процессе установки можно проверить с помощью кнопки.

    Если вы не можете отремонтировать заслонку самостоятельно, ее следует заменить. Если заслонка неисправна, ее замена может быть лучшим решением, которое вы можете сделать для своего туалета.

    Если вы решили заменить заслонку, вам следует приобрести ее у того же производителя, который поставил заслонку при ее изготовлении. В противном случае вы можете получить неисправную заслонку.

    Кнопки смыва унитаза обычно расположены рядом с унитазом. Обычно они активируются нажатием кнопки, а затем просто пропускают воду через заслонку, чтобы промыть чашу.

    Как заменить верхний кнопочный сливной клапан в бачке унитаза?

    Как заменить верхний кнопочный сливной клапан в бачке унитаза?

    Магазин не будет работать корректно, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    Инструменты, которые вам понадобятся

    Вы обнаружите, что продукты FlushKING легко установить без инструментов, однако вам понадобятся инструменты, готовые к снятию старого клапана с унитаза.Тебе понадобится:

    • Пара захватов
    • Отвертка с плоским жалом
    • Полотенце

    Какой товар вам нужен?

    Вы можете проверить, какой продукт вам нужен, посмотрев на существующий бачок и определив, где сейчас находится слив.

    Клапан двойной промывки с верхним прессом

    Этот промывочный клапан подходит для большинства бачков с верхней кнопкой смыва.Об этом свидетельствует тот факт, что бачок устанавливается непосредственно на верхнюю часть унитаза и имеет кнопку на крышке бачка.

    Купить сейчас

    Двойной промывочный клапан Flexi Mount

    Этот промывочный клапан подходит к большинству рычагов смыва бачков, а с помощью гибкого кабеля кнопка смыва может быть размещена там, где раньше был смывной рычаг.Это также относится к скрытым цистернам, которые могут быть установлены внутри шкафов или с помощью кнопки на лицевой панели нашей столешницы.

    Купить сейчас

    Изолируя подачу воды к бачку унитаза, обычно рекомендуется подумать о замене клапана наполнения.

    Посмотреть руководство

    Видео-гид

    Если унитаз в этой инструкции или видео не похож на ваш унитаз, не волнуйтесь! Механика внутри очень похожа.

    Пошаговое руководство

    1.Первая работа с любой сантехникой — отключить подачу воды, надеюсь, у вас будет запорный клапан рядом с бачком унитаза, в противном случае отключите его с помощью запорного крана, который обычно находится под кухонной раковиной и выглядит как старая латунь. кран. Как только вода будет отключена, удалите большую часть воды из бачка, просто смыв его. Как только вы это сделаете, вы можете отсоединить трубный соединитель с помощью захватов на дне или сбоку бачка, подавая воду в заливной клапан.

    2. Теперь вам нужно будет залезть в бачок унитаза, чтобы удалить оставшуюся воду и крепления, которые крепят ее к стене и поддону. Снимите кнопку смыва со своего старого клапана, это может потребовать отвинчивания, удерживая кнопки нажатыми, так как она может быть прикреплена к вашему старому клапану смыва, однако большинство крышек должны подняться, а кнопка должна быть прикреплена к крышке с помощью контргайки. Эта задняя гайка должна без проблем откручиваться вручную, и вы можете снять кнопку с крышки и очистить отверстие в крышке бачка, готовое для новой кнопки.Вам не понадобится задняя гайка от старой кнопки, так как новая кнопка является полным комплектом.

    3. Вам нужно будет использовать полотенце, чтобы вытереть всю оставшуюся воду из бачка, чтобы избежать беспорядка и получить доступ к винтам, удерживающим бачок на поддоне. Теперь вы можете увидеть два винта в нижней части бачка, крепящие его к поддону, у которых есть пара барашковых гаек под поддоном.Кроме того, вы должны увидеть два винта в верхней части внутренней части бачка, крепящие его к стене. (Я предложил плоскую отвертку, но это могут быть винты с крестообразным шлицем, в зависимости от того, как долго она была установлена)

    4. Теперь вам нужно открутить винты в нижней части бачка, вставив отвертку с плоской головкой в ​​прорезь и повернув барашковые гайки под поддоном, чтобы ослабить их. Если гайки-барашки слишком тугие, распылите WD40 и оставьте на некоторое время, а затем попытайтесь ослабить их с помощью захватов.Если это не поможет, вам нужно будет аккуратно срезать орехи. После того, как вы открутите два нижних винта, удалите два оставшихся винта в верхней части бачка, прикрепив его к стене. не забудьте отложить все крепления, так как они понадобятся вам, когда будете собирать все вместе.

    5. Осторожно снимите бачок с унитаза и положите его на сиденье унитаза, накрыв полотенцем, чтобы защитить его.Вы должны найти большую черную резиновую или поролоновую шайбу между бачком и поддоном, если она не исчезла, вы можете использовать ее повторно, но желательно заменить ее сейчас, пока вы можете. На дне бачка вы увидите большую пластиковую заднюю гайку, которая фиксирует ваш старый промывочный клапан в бачке, она должна быть затянута вручную, однако при необходимости открутите эту гайку за ручки, и ваш старый промывочный клапан теперь может быть легко затянут. удаленный. Отключив бачок, также убедитесь, что два болта, которыми бачок крепится к бачку, прочны и полностью затянуты в бачок.

    6. Убедитесь, что внутренняя и внешняя поверхность бачка чистая вокруг седла клапана, это обеспечит хорошее водонепроницаемое уплотнение вокруг отверстия. Поместите новый промывочный клапан FlushKING в отверстие, убедившись, что резиновая шайба соответствует отверстию, поскольку она имеет два разных размера. после того, как резиновое уплотнение окажется на месте между клапаном и внутренней частью бачка, затяните большую заднюю гайку от руки до тех пор, пока вы больше не сможете повернуть ее.Вам не нужно использовать ручки, так как шайба будет плотно прилегать.

    7. Осторожно опустите бачок на место, убедившись, что вы заменили черную резиновую или поролоновую шайбу для пончиков между бачком и поддоном. Вернувшись на место, вам нужно будет подтягивать две барашковые гайки в нижней части понемногу, чтобы обеспечить равномерное давление на соединение.Теперь вы должны осторожно зажать обе гайки руками. Теперь закрутите два настенных винта вверху, сзади бачка, чтобы прикрепить его к стене. Если ваши болты и гайки-барашки не подходят, вы можете использовать комплект для крепления бачка FlushKING, доступный здесь.

    8. Убедитесь, что промывочный клапан в бачке повернут в положение, в котором он не будет препятствовать перемещению клапанов наполнения, как будто поплавок не может двигаться свободно, он не будет правильно заполняться.Теперь вы можете установить необходимое количество смыва для уровней полного и половинного смыва, и это очень важно для правильной экономии воды при удалении отходов в поддон, вы можете регулировать это столько раз, сколько хотите, пока ты счастлив. Инструкции по настройке уровней смыва находятся в коробке с клапаном, но это простой бегунок на клапане.

    9. Заменить кнопку не может быть проще, снимите заднюю гайку и поместите ее в отверстие, убедившись, что стержни полной и половинной промывки совпадают с лопастями в верхней части промывочного клапана в бачке, и закрепите на месте задней гайкой. .Если стержни на кнопке слишком длинные для вашего бачка, их можно снять и обрезать до нужного размера для вашего бачка. после того, как вы отрежете их по размеру и правильно разместите, вы можете заменить крышку бачка.

    10. Теперь пора снова подключить подачу воды к бачку, включить воду и проверить отсутствие утечек, проведя пальцами по каждому суставу, над которым вы работали.Как только вы убедитесь, что все высохло и нет утечек, проверьте промывочный блок, нажав одну кнопку, заправив, а затем другую кнопку.

    Совместим с

    Ознакомьтесь с нашим ассортиментом промывочных клапанов здесь


    Купить сейчас

    Знаете ли вы?

    Агентство по охране окружающей среды разработало методологию определения и классификации относительных уровней водного стресса в районах водоснабжения в Англии.Правительство использовало эту карту для обозначения районов с серьезным водным дефицитом с целью ускорения учета воды.

    Регулировка унитаза двойного смыва

    Регулировка унитаза двойного слива

    Posted at h in Ванная, автор: Johnny

    Туалеты с двойным сливом отлично подходят для тех домовладельцев, которые заботятся об окружающей среде и хотят использовать меньше воды. Они также помогают сэкономить на счете за воду.В некоторых муниципалитетах они могут потребоваться в ванных комнатах новостроек.

    У этих туалетов есть кнопка, установленная на верхней части бачка, которая позволяет вам выбирать размер смыва. При более низком значении для смыва обычно используется чуть меньше галлона (3 литра), а при более высоком значении — 1,6 галлона. Сравните это с более старыми стилями туалетов, которые использовали 5 галлонов на слив, и вы увидите, где можно сэкономить.

    Научиться регулировать унитаз с двойным сливом несложно, и владелец одного из этих экологически чистых унитазов рано или поздно столкнется с этим.

    Снимите крышку унитаза с двойным смывом

    В большинстве унитазов этих типов вам придется отвинтить кнопку, расположенную в верхней части крышки, прежде чем вы сможете снять крышку унитаза с двойным смывом. Попробуйте открутить кнопку против часовой стрелки. Если это не сработает или кнопка не хочет откручиваться, нажмите одну из кнопок смыва. Затем подденьте противоположную кнопку смыва снизу. Повторите процесс для первой кнопки смыва. Теперь узел кнопки смыва можно отвинтить.

    Отрегулируйте уровень

    Отрегулировать уровень воды в унитазе с двойным сливом довольно просто. В этих унитазах используется встроенный поплавок, который поднимается и опускается вместе с уровнем воды для управления потоком воды. Поплавок представляет собой устройство в форме кольца, которое устанавливается вокруг наполнительного клапана с левой стороны унитаза.

    Есть два способа регулировки уровня в зависимости от клапана. Один — винтом, который находится наверху узла заправочного клапана. При затягивании этого винта по часовой стрелке вода опускается, а при ослаблении против часовой стрелки поплавок поднимается выше по мере наполнения бака.Другой способ отрегулировать уровень воды — прижать вместе две стороны замка, который прикрепляет поплавковый клапан к рельсе узла наполнительного клапана, установленному сбоку.

    Если вы поднимаете уровень воды, не паникуйте, когда вы начнете регулировать уровень воды в унитазе с двойным смывом и услышите и увидите, как вода начинает наполняться в бак. Это нормально. Вода отключится, когда достигнет нового уровня. Точно так же, если вы понижаете уровень воды, вы не увидите никаких изменений до следующего смыва.Что будет следующим шагом.

    Смыв унитаза

    Промойте унитаз, нажав одну из кнопок в верхней части сливного клапана в центре унитаза. Вода выйдет из бака и снова наполнится. Проверьте новый уровень. Если он по-прежнему не на правильном уровне, внесите дополнительные корректировки. При необходимости промойте для проверки.

    Чистовая

    Когда уровень воды удовлетворителен, закройте крышку. Вверните обратно узел двойной промывки и надавите на кнопки, если вы их сняли.Теперь, когда вы настроили свой первый унитаз с двойным сливом, при необходимости внесите аналогичные изменения в другие унитазы с двойным сливом в вашем доме.

    Прочтите также о плюсах и минусах двойного слива.

    Как исправить кнопку смыва унитаза | Шаг за шагом

    Если вы столкнетесь с проблемой смыва в туалете, это может доставить вам большие неприятности. Это может привести к выходу из строя всей туалетной системы. Так что это быстро исправить как можно скорее. Сегодня мы обсудим, как отремонтировать кнопку смыва унитаза.

    Как исправить кнопку смыва унитаза | Шаг за шагом

    На самом деле, вы можете сделать эту работу двумя способами. Вы можете либо отремонтировать смыв, либо поменять кнопку смыва унитаза. В этой статье мы поговорим об обоих методах метамфетамина. Итак, приступим —

    Метод 01- Как отремонтировать смыв унитаза:

    Если кнопка смыва унитаза не работает, значит, в вашем унитазе проблема со смывом. Вы должны починить промыватель. В основном есть 2 модели с верхним смывом: стандартная и водосберегающая.Управление моделями осуществляется с помощью кнопки или тяги на верхней части резервуара. Обе эти операции активируют смывной механизм, и если унитаз не смывает, то, скорее всего, проблема с смывным механизмом. Вы можете диагностировать проблему с помощью простой процедуры устранения неполадок. Вы можете легко отремонтировать смывной фильтр, в большинстве случаев заменив часть унитаза в зависимости от марки. Поговорим о процедурах —

    Кнопка промывки:

    -Прежде всего, снимите крышку бачка и уравновесите ее на краю бачка унитаза.Теперь посмотрите на механизм смыва. Посмотрите на механизм, состоящий из кнопочного узла. Узел кнопок должен иметь стержень, выступающий на нижней стороне крышки. Вы также найдете рычаг, который подходит к концу стержня. Если вы обнаружите, что рычаг сломан, просто снимите рычаг. Теперь снимите шланг, который подсоединен сбоку, возьмите новый рычаг и замените рычаг.

    -Во-вторых, если с рычагом все в порядке, то пора проверить механизм кнопки. Для проверки нажмите кнопку несколько раз и обратите внимание, толкается ли стержень не каждый раз.Если стержень не нажимается каждый раз, снимите рычаг и опустите его в резервуар для воды унитаза. Возьмите отвертку и открутите гайки, которые крепят механизм кнопки на нижней стороне верха, и снимите его. Вы можете использовать регулируемые плоскогубцы. Теперь возьмите новый кнопочный механизм и замените старый на новый.

    -Если стержень нажимается каждый раз, когда вы нажимаете кнопку, это нормально, и теперь вам следует проверить промывочный клапан. Возьмите палочку для мороженого и вставьте ее на конце ручки кисти художника в порт в верхней части промывочного клапана, где установлен стержень.Теперь нажмите, чтобы смыть, и обратите внимание на унитаз. Если в унитазе нет смыва, установите новый сливной клапан. Это легко, но если вы все еще чувствуете себя недостойным, вы можете нанять сантехника.

    Кнопка смыва для унитаза

    Стержневой привод:

    • Снимите ручку с конца стержня, отвинтив ее, которая проходит через верхнюю часть крышки бака. Теперь нанесите смазку на резиновую втулку, которая обеспечивает герметичность системы. Распылите его там, где стержень входит в отверстие.
    • Теперь нажмите на конец стержня и снимите крышку бака. При необходимости используйте тиски и поднимите крышку так, чтобы хватило на стержень. Сделайте это изнанкой крышки. Теперь выньте стержень из втулки и отложите крышку бака.
    • После этого наденьте захват тисков на этот стержень. Теперь немного поверните его по несколько раз в каждую сторону, когда будете тянуть вверх. В некоторых случаях могут образовываться минеральные отложения, которые не позволяют стержню тянуть вверх. Очистите от минеральных отложений и, если унитаз начнет смывать, снова установите крышку бачка в обратном порядке и закрепите ее, закрутив ручку.И, к сожалению, если унитаз не смывается, тогда возьмите новый сливной клапан или механизм (который сломан) и замените его. Вы можете вызвать сантехника, если вам это сложно.

    Метод 02- Как заменить кнопку смыва унитаза:

    Если необходимо заменить кнопку смыва унитаза, пошагово следуйте этим инструкциям. Это слишком просто, как заменить сифон. Итак, давайте посмотрим, как это сделать, чтобы эта работа была выполнена!

    Удаление старой кнопки:

    Отключить водоснабжение:

    Прежде всего к этой работе отлично, отключите подачу воды.Убедитесь, что подача воды полностью прекращена и во время ремонта унитаза вода не появится. Вы можете временно установить запорный клапан, чтобы убедиться в этом.

    Отключите кнопку:

    После отключения подачи воды снимите крышку бачка. Затем снимите тягу в задней части унитаза. Снимаем старую кнопку с крышки, откручивая ее. Вы можете открутить его вручную, потому что у большинства унитазов есть большая пластиковая гайка. После того, как вы ослабите и снимете крышку, пора переходить к следующему шагу.

    Слейте воду:

    Перед тем, как прикасаться к механизму промывочной системы, слейте всю воду из бачка. После того, как вы слили всю воду из бачка, открутите винты, которыми он крепится к стене. Вы найдете их под бачком, и они прикреплены к унитазу. Теперь снимите бачок и не забудьте хранить все гайки и винты в надежном месте, потому что они вам понадобятся позже. Вы можете заметить, что из подвода холодной воды течет немного воды.Не о чем беспокоиться, потому что поток течет, когда вы отсоединяете трубу. Вытрите воду полотенцем и закройте унитаз крышкой. Положите на него полотенце, чтобы вы могли положить его на спину и работать, когда вы будете снимать бачок. Теперь просто переверните прибор вверх дном и вылейте его в унитаз.

    Удалить старую систему:

    После того, как вы все это сделаете, пора удалить старую систему. Теперь у вас пустая цистерна. Снимите болты с нижней части устройства и снимите пончик.Держи это в стороне. Теперь возьмите большой набор ручек, отвинтите и снимите пластиковую гайку. После этого снимаем металлический хомут. Сохраните все части системы в безопасности, потому что они понадобятся вам при сборке. Также обратите внимание, что ваш старый пончик можно использовать снова в зависимости от состояния.

    Установка старой кнопки:

    Подходит для новой системы:

    Когда вы распаковали все детали, пришло время установить новые детали в систему, чтобы завершить работу.Установите новую систему внутри бачка. Затем верните металлический зажим обратно. Снова закрутите пластиковую гайку и затяните ее.

    Установите бачок на место:

    Теперь верните бачок обратно в унитаз. Будьте осторожны и убедитесь, что вы все выровняли и вернули болты на место через отверстия для винтов. Отверните барашковые гайки, затяните их тоже и прикрепите бачок к стене, завинтив их. Наконец, снова подсоедините подачу холодной воды и затяните трубу. Вы сделали в первую очередь.

    Проверить смыв унитаза:

    Итак, когда вы закончили менять систему, пора проверить, работает ли система хорошо или нет! Включите подачу воды и убедитесь, что все исправно. Все должно работать нормально, если вы выполните все шаги безупречно. Не забудьте проверить, нет ли утечки. Если найдешь, запечатай. Убедитесь, что бачок правильно наполняется и промывается.

    Установите кнопку:

    Если с системой все в порядке, самое время прикрепить кнопку смыва.Прикрепите кнопку и нажмите несколько раз, чтобы убедиться, что она работает безупречно. Это довольно простая процедура и легкая задача. Наконец, закрепите провод на нижней стороне кнопки смыва, снова включите бачок, и все готово!

    кнопка для установки унитаза

    Если вы ищете компостный туалет, то следуйте нашему руководству по лучшему компостированному туалету (сравнение и обзор) Лучшие компостные туалеты в 2019 году (сравнение и обзор).

    На самом деле, мы обсудили общие вопросы проблемы кнопки смыва.Большинство проблем с кнопкой смыва унитаза можно решить, выполнив шаги, описанные выше. Если вы не можете определить кнопку смыва в унитазе, мы бы порекомендовали водопроводчику починить кнопку смыва, поскольку вы можете усугубить проблему, если вообще не сможете определить проблему.

    Кнопочные рычаги бачка для унитаза

    Часто задаваемые вопросы

    Q. «Как узнать, какой у меня рычаг отключения туалета?»
    А.Чтобы определить, какой у вас тип рычага переключения, вам нужно будет отметить, где рычаг переключения установлен снаружи, затем откройте бачок унитаза и посмотрите, как он установлен и как он наклонен к сливному клапану. После того, как вы определили, как ваш расцепляющий рычаг установлен по отношению к резервуару и промывочному клапану, вы сможете выбрать расцепляющий рычаг из нашего обширного предложения.

    Q. «Как узнать, какой тип крепления у меня спусковой рычаг?»
    A. Есть несколько способов установки спусковых рычагов; стиль будет зависеть от формы бака изготовителя и расположения смывного клапана.Доступны следующие стили: угловое крепление, боковое крепление, переднее крепление, правое крепление и смещение. Угловое крепление обычно имеет угол 45 ° в рычаге, так что он может достигать промывочного клапана, расположенного рядом с центром резервуара. Рычаг срабатывания с боковым креплением предназначен для унитазов, которым требуется рычаг срабатывания с левой стороны , бачка унитаза (если стоять лицом к унитазу). Унитазы с передним креплением являются одним из наиболее распространенных стилей и устанавливаются слева / спереди резервуара (если только это не указано как «правое крепление»).Правое крепление расположено с правой / передней стороны бака. Рычаг смещения смещения имеет длинную штангу и расположен под углом для работы с резервуаром, имеющим реже наклонную форму.

    Q. «Из чего сделаны рычаги отключения?»
    A. У некоторых рычагов переключения есть металлическая ручка и латунный рычаг; однако, поскольку все больше и больше домовладельцев предпочитают заменять детали самостоятельно, пластиковые запасные рычаги переключения стали более доступными как менее дорогая альтернатива. Металлические рычаги переключения передач имеют превосходное качество по сравнению с пластиковыми и прослужат намного дольше.К сожалению, пластмассовые рычаги срабатывания более подвержены износу, чем цельнометаллические, что делает замену более вероятной и более частой.

    Как отремонтировать кнопку смыва унитаза за 10 простых шагов

    Кнопка смыва унитаза почему-то сломалась, и теперь вам просто нужно вернуться к старому трюку с ведром воды? Но не отчаивайтесь! Заменить неисправную промывочную систему не так уж и сложно. В этом посте мы сделаем именно это — научит вас, как исправить кнопку смыва, всего за несколько простых шагов.

    Итак, сходите в местный хозяйственный магазин и купите новый промывочный механизм. Возьмите чашку чая по возвращении и устройтесь на удобном диване, чтобы прочитать наше удобное руководство.

    Инструменты, необходимые для замены смыва в унитазе

    Вот список инструментов, необходимых для решения проблем со смывом с помощью кнопки. Кроме того, открыв бачок унитаза, выясните, имеете ли вы дело с двойным смывным клапаном с гибким креплением или с двойным смывным клапаном с верхним прессом!

    • Пара ручек
    • Отвертка с плоской головкой
    • Полотенце

    Приступим!

    Как сменить смыв унитаза — подробное пошаговое руководство

    Независимо от того, имеет ли ваш унитаз стандартный или водосберегающий смывной механизм, замена неисправной кнопки работает одинаково.Однако эта задача может отличаться от того, как вы подходите и ремонтируете унитаз, который вообще не смывается. Затем выполните следующие действия:

    Шаг 1. Отключите подачу воды

    Если в вашем туалете есть запорный клапан, вы можете отключить воду, не прекращая подачу воды в остальную часть дома. Если рядом с унитазом такого клапана нет, то воду нужно перекрыть краном под кухонной раковиной. Ищите тарелку с надписью «вода» или просто буквой «W».

    Шаг 2. Откройте бачок

    Осторожно снимите крышку бачка и отсоедините заправочную трубку. Положите крышку в безопасное место и снимите старую кнопку. Вы легко сможете это сделать, открутив заднюю гайку, удерживающую кнопку на месте. Очистите край отверстия, чтобы оно было готово, когда вам понадобится установить новую пуговицу.

    Шаг 3. Слейте воду

    Промойте систему, чтобы слить воду из бачка. Это позволяет удалить всю цистерну.Есть разные способы сделать это, и это будет зависеть от типа используемого вами механизма. Не волнуйтесь, если внутри осталось немного воды. Вы сможете разобраться с этим позже.

    Шаг 4. Отсоедините бачок

    Невозможно выполнить задачу по замене кнопки унитаза, предварительно не сняв бачок унитаза. Возьмите отвертку и открутите два винта, которыми бак крепится к стене. Найдите две барашковые гайки под бачком и открутите их, чтобы вы могли поднять его с унитаза.Отложите все гайки и болты в сторону. Снимите трубу, по которой в бак подается вода. Затем слейте остатки воды из бачка и закройте крышку унитаза. Осторожно поставьте бачок сверху, накрыв крышку полотенцем. Вытрите всю воду с места, где идет бачок.

    Шаг 5. Снимите старый промывочный клапан

    В нижней части бачка вы увидите резиновую прокладку в форме пончика. Осторожно снимите его и руками отверните заднюю гайку, удерживающую промывочный механизм на месте.Снимите металлический зажим и отложите его на всякий случай. Проверьте, в хорошем ли состоянии пончик-шайба. Вы можете использовать его снова, даже если в вашей новой системе есть стиральная машина. Наконец, снимите старый промывочный клапан изнутри бака. Возможно, вам придется немного покачать его, чтобы он легче скользил через силикон вокруг отверстия.

    Шаг 6. Установите новый промывочный механизм

    Здесь стоит отметить, что замена других типов промывочных систем иногда может оказаться непростой задачей.Тогда достаньте новый механизм из упаковки. Снимите кольцевую шайбу и отверните гайку вручную. Переместите новое уплотнение вверх, чтобы оно плотно прилегало к нижней части устройства. Затем вставьте клапан в бачок и закрепите его на месте. Установите металлический зажим на место и затяните гайку руками или рукой. Установите старую или новую прокладку для пончика, в зависимости от того, пригодна ли старая прокладка для повторного использования.

    Шаг 7. Установите заднюю часть бачка

    Вставьте два болта обратно в прорези в нижней части бака и осторожно установите его на место.Затяните барашковую гайку, чтобы прикрепить бачок к унитазу. Возьмите отвертку и затяните винты, которыми бак крепится к стене. Убедитесь, что все выглядит хорошо и устойчиво, так как последнее, что вам нужно, — это утечки и подтекания унитаза. Наконец, снова подсоедините подачу холодной воды.

    Шаг 8. Проверьте и отрегулируйте промывочный клапан.

    Убедитесь, что вы установили наполняющий клапан в положение. Это позволяет поплавку беспрепятственно перемещаться вверх и вниз. Дважды сверьтесь с инструкциями, прилагаемыми к устройству, чтобы выполнить любые настройки поплавка для экономии воды.Вы можете проверить результат после того, как снова подключите унитаз к водопроводу.

    Шаг 9. Замените кнопку смыва

    Установить кнопку смыва несложно. Просто открутите гайку сзади, вставьте кнопку и затяните гайку. Если ваша пуговица имеет кожух, используйте его, если хотите. Вы можете легко выбросить кожух, если кнопка подходит. Подключите кнопку к системе, закройте крышку, и все готово.

    Шаг 10. Включить подачу воды

    Подключить унитаз к водопроводу.Пару раз промойте унитаз, чтобы проверить, все ли работает должным образом. Проверьте, нет ли подтеков и протечек. Подумайте о том, чтобы снять унитаз и купить новый, если проблемы со смывом не исчезнут.

    Посмотрите это отличное видео-руководство от Plumber Parts, чтобы увидеть процесс замены кнопочного смыва унитаза.

    Leave Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
