Система унитаза – сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Содержание

виды сифонов, система слива для бачка, начинка, спусковой механизм, сифон

Содержание:

Унитаз является основным элементом туалета в квартире или загородном доме, который обеспечивает отправление естественных надобностей. Вне зависимости от модели сантехнического прибора, на качество его работы напрямую влияет сливной механизм для унитаза.

сифон для унитаза

Общая информация

По ходу обустройства санузла современный пользователь сталкивается с проблематикой громадного ассортимента моделей сантехнических приборов. Приходится учитывать материал их изготовления, стилистику оформления, размеры и пр. При этом важно понимать, что внешняя красота не всегда подкреплена функциональной надежностью. Поэтому качество такой детали, как сифон для унитаза, тяжело переоценить.

сифон для унитаза напольного


Несмотря на широкое конструктивное разнообразие гигиенических приборов, принцип слива воды внутри них практически идентичен. Это существенно облегчает обслуживание и ремонт начинки для унитаза. Неполадки с водоподачей обычно указывают на проблемы сливного механизма. Следует держать во внимании, что именно этот узел сантехнического прибора ломается чаще всего. Поэтому при выборе унитаза важно обращать внимание на его качество и долговечность.

Разновидности сливных механизмов

Бачок для слива воды есть в конструкции любого унитаза, и представляет собой емкость с 2-3 технологическими отверстиями. Через них вода поступает в бачок или сливается из него. Сверху емкость закрыта крышкой, что повышает декоративность всего устройства. Процесс работы механизма слива для бачка унитаза с кнопкой не отличается большой сложностью. Вода на первой стадии поступает в емкость и находится там до тех пор, пока не будет нажата кнопка на бачке. Это происходит в основном через прикладывание механического усилия, после чего определенный объем воды выливается в чашу. Ее поток смывает нечистоты, удаляя их в канализационную трубу.

Что касается внутреннего устройства сливного бачка, то там тоже нет ничего оригинального или сложного. Состоит этот механизм из пары элементов. Задачей первого из них является подача и перекрывание воды из общей трубы, что позволяет заполнить пустой бак необходимым количеством жидкости. Второе приспособление отвечает за выливание содержимого бачка внутрь чаши после нажатия кнопки. Читайте также: «Какой унитаз выбрать – виды, различия, преимущества и недостатки».

механизм слива для бачка унитаза с кнопкой


Классификация сливных бачков по типу материала:

  • Керамические (фаянсовые). Отличаются надежностью и дешевизной. Классические бюджетные варианты, которые наиболее распространены в жилищах.
  • Металлические. Уступая по декоративности керамическому варианту, они превосходят его в плане прочности и долговечности.
  • Пластиковые (полиэтиленовые). Главное достоинство пластиковых сливных бачков заключается в их небольшом весе и простой установке.

В зависимости от способа крепления и точки расположения, сливные бачки делятся на 2 группы:

  1. Низкорасположенные. Помещаются непосредственно на унитазной чаше.
  2. Высокорасположенные. Прикрепляются к задней стене или внутри инсталляционной ниши. Высокорасположенные емкости входят в конструкцию раздельных унитазов. Изделия данного типа особенны тем, что их бачок и чаша разделены. Для коммутации двух частей используется сливная труба, по которой и двигается вода. Мощность подачи воды для слива зависит от высоты расположения накопительного бака. Читайте также: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе».

система слива унитаза с кнопкой

В плане эстетичности раздельные модификации проигрывают совмещенным моделям, т.к. отдельно висящая емкость смотрится не очень красиво. Однако если применяется инсталляция унитаза, то именно такие конструкции рекомендуется приобретать для установки. В большинстве стандартных ситуаций сливной бачок размещен на краю унитазной чаши. Такие приборы имеют более компактный и эстетичный вид.

Способы водоподачи унитазов

В состав системы слива унитаза с кнопкой входят следующие детали:

  • Поплавковый клапан (задвижка).
  • Поплавок (обычно из пластика).
  • Рычаги.

Вода внутрь емкости поступает через боковое отверстие в корпусе. Оно может находиться справа, слева либо снизу. Если подача осуществляется справа или слева, поплавок устанавливают на конце горизонтального рычага: данный элемент коммутируется с вентилем шарового крана. Когда отверстие для заполнения бака расположено на дне, поплавок крепят на вертикальный шток. Это приспособление помещено внутри подводящей трубы.

сливная система для унитаза


Алгоритм функционирования сливного бака водой не сдержит никаких сложностей. После того, как воды будет слита и емкость опустошена, поплавок вместе с уровнем воды опустится на дно. Его движение вниз провоцирует активизацию клапан задвижки на водопроводе, что обеспечивает заполнения накопителя. Когда вода вновь начинает поступать, вместе с увеличением ее уровня начинается движение поплавка в обратном направлении. После достижения высшей точки подача воды будет прекращена.

Сутью работы сливной системы для унитаза являются элементарные законы физики. Входящие в состав начинки элементы не нуждаются в питании электричеством, что заметно увеличивает их экономичность и надежность. Типичными неисправностями выступает недостаток или преизбыток воды в бачке. Проблемы этого рода устраняются через регулировку поплавка, что позволяет добиться оптимального уровня заполнения накопительной емкости водой. Также бывают случаи, когда рычаг ломается, после чего спусковой механизм для унитаза подлежит полной замене. Читайте также: «Как правильно выбрать унитаз – важные нюансы выбора».

Какие бывают механизмы слива

Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.

Механизм слива для унитаза может активизироваться несколькими способами:

  • Через нажатие на кнопку.
  • Упором на рычаг.
  • Дерганьем за цепочку.

двухрежимный сливной механизм для унитаза

Конфигурация и оформление сливного бачка бывает разной. Типичные емкости стандартно обладают объемом 6 и 4 л, оснащаясь отверстиями для поступления воды типовых диаметров. Механизмы сифонов для бачка унитаза представлены в нескольких разновидностях. Устанавливаются они достаточно просто, поэтому при поломке внутреннего блока его можно без проблем заменить. Читайте также: «Устройство унитаза – что обязательно нужно знать».

Простейшей разновидностью сливных сифонов являются грушеобразные изделия, похожие на обычные вантузы из резины. Когда на них начинает давить вода, изделия плотно ложатся поверх сливного отверстия. Как результат, движение воды через трубку прекращается. После активации рычага «вантуз» поднимается под воздействием механического усилия. После этого слив открывается, и вода вытекает в унитазную чашу. В опустошенную емкость начинает набираться жидкость, что утяжелят сифон: он снова опускается в нишу, перекрывая движение воды. И так по кругу.

На случай выхода из строя сифон для туалета в сливном механизме имеется предохранительный перелив. Если уровень воды в бачке превышает установленную черту, жидкость начнет переливаться в специальную трубку и выводиться напрямую в канализацию. Система сконструирована с таким расчетом, что риск перелива воды из бачка на пол туалета сводится к нулю. Хотя во время постоянных переливов и возрастает расход воды, зато помещение ограждается от затопления. Читайте также: «Как выполнить крепление бачка к унитазу – варианты и способы установки».

спусковой механизм для унитаза


 Конструкция спуска воды в унитазе бывает двух видов:

  1. Горизонтальная. Самый распространенный вариант, где вода поступает сплошным потоком с одного отделения емкости. Горизонтальный механизм относится к бюджетным вариантам. Однако расход воды при его использовании достаточно большой, а уровень обмыва чаши – средний.
  2. Круговая. Данный способ подачи воды имеет улучшенные характеристики, т.к. жидкость во время выхода в чашу образует потоки по окружности ее обвода. Из недостатков круговой системы можно выделить небольшой диаметр сливного отверстия. Если в магистралях данной местности подается очень жесткая вода, это грозит закупоркой слива и уменьшением количества струй.

Как работает слив на два режима

Большинство современных сливных бачков оснащаются двухрежимными сливными механизмами для унитаза. Благодаря этому существенно экономится вода при пользовании туалетом.

Приборы данного типа работают в следующих режимах:

  1. Обычный. В унитазную чашу выпускается весь объем сливного бака (4-6 л).
  2. Половинный. Для слива используется часть содержимого емкости (2-3 л). Более экономичный режим работы, при котором расход воды снижается до 50%. Однако такие конструкции менее надежны и чаще ломаются, чем стандартные. Это объясняется увеличенным числом внутренних деталей, что, как правило, повышает вероятность поломки спускового механизма унитаза.

механизм слива для унитаза

Для регулировки подачи воды двухрежимные приборы могут оснащаться не только двумя, но также одной кнопкой. В первом варианте каждая из кнопок отвечает за свой режим. Во втором – активизация того или другого режима зависит от силы нажатия единственной клавиши. Строго говоря, вода сливается, пока на рычаг оказывается воздействие. Как только человек убирает руку с кнопки, слив воды в чашу прекращается.

Рекомендации по выбору и ремонту начинки бачка

Советы от специалистов:

  • Определяясь с моделью унитазного бачка, прибегают к традиционной формуле соотношения цена/качество. Металлические изделия демонстрируют большую надежность и долговечность, однако их стоимость на порядок выше, чем на пластиковые изделия.
  • Менее шумными считаются дорогие модели с нижним подводом воды в бачок. При этом важно учитывать, что на установку приборов данного типа уходит на порядок больше времени и сил.
  • Конструкция поплавка бывает двух типов: пустой герметичный цилиндр или перевернутый стакан. Большую надежность демонстрируют цилиндрические поплавки. Однако любая пробоина корпуса выводит их из строя, т.к. внутрь изделия начинает попадать вода и оно теряет свою функциональность. Полноценная работа цилиндра возможна только при заполнении его воздухом. Пробитый поплавок подлежит замене.

Почему протекает слив

Часто люди задаются вопросом, что делать если течет унитаз после смыва. Одна из причин протекания слива – попадание грязи внутрь спускного клапана. Как результат, между резиновой накладкой и посадочным местом скапливаются твердые частицы. Это может быть коррозия металлических труб или ил. В таком случае можно обойтись без замены. Устраняется проблема простым снятием крышки бака и чисткой пространства под резиновой манжетой. Для этого используют тряпку или губку. Исключение составляют лишь случаи, когда резиновый элемент состарился или износился, что предполагает его замену.

Перед началом монтажа клапана внутри бака проводится его фиксация на чаше. Специфика конструкции сантехники для унитаза и слива не дает возможность после установки внутренней начинки достать стяжные болты. Поэтому первым делом осуществляют монтаж сливного бачка на унитазной чаше. И только после этого можно переходить к установке внутренних механизмов подачи и слива воды. Читайте также: «Что делать, если течет бачок унитаза – возможные причины и способы устранения».

сифон для бачка унитаза

Ремонт сифона для напольного унитаза производится в следующем порядке:

  1. Снять поплавок с поверхности сливной емкости.
  2. Разобрать головку поплавкового механизма, тщательно протерев каждую деталь.
  3. Путем визуального осмотра определить, в каком месте повреждена мембрана.
  4. Если повреждение серьезное, заменить дефектную головку на новую.

Как отрегулировать уровень воды

Проблема с преизбыточным или недостаточным уровнем воды является наиболее распространенной в универсальном сливном механизме для унитаза. При боковом размещении подающего отверстия регулировка уровня проводится через изменение длины спицы. Этот элемент начинки служит для фиксации поплавка. Практически во всех старых моделях сливного бачка спица изготовлялась из латунной проволоки. Для сдвигания местоположения поплавка вниз или верх рычаг сгибают посредине. Повышение уровня его расположения приводит к увеличению объема заполнения бака.

В современных моделях унитазов рычаги используются не металлические, а пластиковые. Как известно, сгибать пластик довольно опасно, т.к. из-за этого он может разломаться. Чтобы отрегулировать уровень набора воды в бак, здесь проводится сдвигание в одну или другую сторону. Это дает возможность увеличивать либо уменьшать плечо рычага. Чтобы повысить объем воды в емкости, поплавок необходимо перемещать в сторону от клапана. Если наполнение бака происходит через нижнее отверстие, плечо поплавка ориентировано в вертикальном положении. Это значительно упрощает настройку уровня объема: достаточно сдвинуть поплавок вверх или вниз. Когда нужное положение будет найдено, стакан фиксируют зажимной гайкой.

начинка для унитаза

Главная сложность при регулировке объема заполнения бака заключается в том, что приходится демонтировать крышку емкости. Дело в том, что на ней находится клавиша слива, которая чаще всего соединена жесткой сцепкой со спускным механизмом. Поэтому действовать приходится очень осторожно и неторопливо. Первым делом аккуратно отвинчивают зажимную накладку на кнопке. Это дает возможность без опасения сдвинуть крышку.

Большинство элементов современных сливных механизмов производятся из пластика. Металлические детали встречаются в основном на старых советских моделях. Это объясняет снижение долговечности сифонов для унитаза: их гораздо проще заменить, чем отремонтировать. Для облегчения обслуживания в сантехнических отделах представлены собранные модули или их отдельные узлы. Поэтому в случае поломки необходимо снять поврежденный элемент и отправиться с ним в магазин. Там опытные консультанты подскажут, как лучше действовать – менять эту деталь или весь механизм.

Итог

В ходе эксплуатации унитаза иногда возникают проблемы со сливным бачком. Самая распространенная из них – сбой уровня заполнения емкости. Чтобы его отрегулировать, нужно снять крышку и изменить размер плеча рычага.


Типы унитазов по сливу и их особенности

Кроме того, что все унитазы отличаются дизайном и конструкцией, они имеют различную систему слива. Многие данный момент не учитывают при выборе сантехники, но, он есть крайне важным, поскольку воздействует на уровень качества смыва и отсутствие для того чтобы неприятного явления, как разбрызгивание воды.

В данной статье мы рассмотрим варианты реализации слива, и другие кое-какие конструктивные изюминки различных моделей данной сантехники.

От чего зависит уровень качества слива

Дабы выяснить какой лучше слив унитаза, нужно ознакомиться со всеми изюминками конструкции сантехнического прибора, к каким относится:

  • Форма чаши;
  • Тип слива;
  • Тип выпуска.

Само собой разумеется, дабы сделать выбор в пользу той либо другой модели оборудования, возможно посоветоваться с продавцом-консультантом. Но, как показывает опыт, далеко не всегда продавцы смогут дать исчерпывающий ответ на вопрос клиента. Исходя из этого ниже подробней ознакомимся с разными вариантами конструкций оборудования и их влиянием на систему слива.

Форма чаши

Прежде всего уровень качества слива зависит от формы чаши, которую условно возможно поделить на три типа:

С полочкой Данная форма есть классической, причем, в период СССР виделись унитазы лишь для того чтобы типа. Их изюминкой, как не сложно додуматься из названия, есть наличие полочки, которая предотвращает всплеск брызг в ходе применения прибора.

К недостаткам данной формы относится то, что в ходе смыва полочка не хорошо очищается, в следствии чего появляется потребность в дополнительной ее чистке ершиком для унитаза.

Воронкообразной формы В этом случае сливное отверстие расположено посередине. Такая форма снабжает качественный смыв, но, в ходе применения смогут появляться брызги.
С наклонной задней стенкой есть компромиссом между чашей и классическим вариантом воронкообразной форы. При применении прибора отсутствуют брызги и одновременно с этим стены чаши хорошо очищаются. Из этого следует, что унитаз с косым сливом есть наиболее предпочтительным.

Обратите внимание! На отсутствие брызг при применении сантехнического прибора воздействует кроме этого уровень воды в чаше. Чем он ниже, тем лучше. Выяснить уровень воды в новом приборе возможно своими руками кроме того в магазине — он соответствует уровню нижней точке выпуска.

Тип слива

Уровень качества слива так же сильно зависит от типа его реализации.

На сегодня в продаже видятся сантехнические устройства с тремя типами сливов:

  • Унитаз с каскадным сливом – водяной поток замечательным напором стекает по задней стенке, которая больше всего загрязняется, и таким методом смывает содержимое чаши. Недостатком таковой конструкции есть то, что на передней стенке остаются брызги, каковые потом очищаются при помощи бытовой химии.
  • Унитаз с круговым сливом либо, как его еще именуют, душевым. В этом случае водяные потоки распределяются по всему периметру благодаря особым каналам и равномерно очищают стены ч

Виды унитазов по чаше, смыву, выпуску и материалам изготовления + Фото

Впервые унитаз с механическим сливным бачком был сконструирован для английской королевы в 1596 году. Но отсутствие системы канализации и водопровода помешало распространению устройство. К разработкам этих сантехнических устройств изобретатели вернулись только через полтора столетия, а англичанин Т. Твайфорд одну из своих моделей, напоминающую современный компакт назвал Unitas, что означало единство.

В настоящее время виды унитазов различают по форме чаши, методу установки (напольные и подвесные), типу сливной конструкции и сопряжению с канализационным отводом. Кроме того устройства выпускают из различных материалов.

Виды унитазов  и их классификация по различным параметрам

К унитазам предъявляются следующие требования государственного стандарта:

  • высота установки – 400 мм;
  • статическая нагрузка – 200 кг;
  • объем воды для слива – не менее 6 л;
  • перечень параметров отражающих эффективность очистки при смыве бумаги и муляжей фекалий, степень ополаскивания чаши с внутренней стороны.

Эти параметры являются обязательными для всех производителей. Выбор унитаза зависит от удобства формы чаши, материала, конструкции и условий эксплуатации.

Виды унитазов по чаше

Форма чаши обязана обеспечить комфорт, гигиеничность и функциональность. И хотя существуют несколько основных геометрических видов, у разных производителей имеются незначительные отличия, которые на первый взгляд незаметны.

По конструкции чаши унитазы бывают:

Воронкообразные

Воронкообразная чаша унитаза

Преимуществом конструкции является высокая гигиеничность за счет расположения воронки в центре чаши, что обеспечивает тщательное и мгновенное удаление продуктов дефекации. К недостаткам относится вероятность образования всплеска.

Тарельчатые

Тарельчатая чаша унитаза

Конструкция представляет собой плоскую платформу (полку) для накопления отходов жизнедеятельности, которая очищается только под воздействием струи воды. Чаши такого типа считаются устаревшими, и хотя исключают разбрызгивание, вследствие низкой гигиеничности производятся в настоящее время редко.



Козырьковые

Козырьковая форма чаши унитаза

Наиболее распространенная форма, в конструкцию которой включен специальный выступ, препятствующий образованию всплеска и уклон обеспечивающий удаление продуктов дефекации со стенок устройства.



Кроме эксплуатационных параметров, форма чаши должна обеспечить тщательный смыв, предотвращение образования соляных отложений и разбрызгивания воды. Эти параметры определяет симбиоз конструкции чаши и вида смыва.

Виды унитазов по смыву

Унитазы по виду смыва в зависимости от направления потоков воды производят прямого или каскадного типа и обратно кругового (душевого типа). Обе конструкции имеют преимущества и недостатки.

Прямой смыв

Прямой смыв

Прямой смыв осуществляется потоком воды по одной стороне чаши. Такая конструкция долговечна, но не обеспечивает качественное обмывание всей поверхности. Преимуществом системы является относительно невысокая стоимость. Основными недостатками помимо не полного охвата емкости чаши, является наличие шума и разбрызгивание.

Круговой смыв

Круговой смыв

При организации системы кругового смыва, струи воды направлены под разными углами к внутренней поверхности чаши и двигаются в разных направлениях. Это позволяет обработать до 95% поверхности. Кроме того конструкция обладает низким шумом.

В редких случаях производители проектируют нестандартный слив, который предусматривает первоначальное наполнение чаши водой и затем быстрый спуск. Такой метод полностью охватывает смывом внутренний периметр унитаза. К недостаткам конструкции относится перерасход воды, который может превышать 8 литров.

Средний расход воды в системе слива по стандарту должен быть в пределах 6 литров, но существуют системы, которые используют два режима – полный и экономичный. Во втором случае затраты воды уменьшаются в 2 раза.

Другие критерии выбора унитаза зависят от условий монтажа и технических возможностей систем канализации. Относительно этих параметров тоже существует определенная градация типов этих устройств.

Виды унитазов по выпуску в систему канализации

По типу выпуска унитазы бывают с вертикальным, горизонтальным и косым отводом. Выбор необходимой конструкции зависит непосредственно от расположения канализационного входа.

Горизонтальный и косой отвод отличает угол наклона, который для первого варианта практически равен 180° (параллельный полу), а для второго 145 — 140° по отношению к канализационному впускному отверстию. Применение такого типа унитазов стало распространенным в последние десятилетия, благодаря прокладке канализационных коммуникаций в плоскости перекрытий, объединенных с системой вертикальных стояков.

При этом, место присоединения унитаза с косым выпуском, не может быть использовано для монтажа устройства с горизонтальным отводом без использования системы переходников – специальных патрубков.

Косой выпуск унитаза

Косой выпуск

Косой выпуск был распространен при монтаже стояковых систем канализации в многоквартирных домах в 70-х – 80-х годах прошлого столетия.

Горизонтальный выпуск унитаза

Горизонтальный выпуск

Современные отечественные объекты проектируются под использование унитазов с горизонтальным отводом

Вертикальный выпуск унитаза

Вертикальный выпуск

В постройках первой половины прошлого века наиболее распространенным было использование вертикального выпуска.

В современной строительной индустрии применение вертикальных выпусков распространено на обоих американских континентах, что обусловлено принципами монтажа коммуникаций, которые монтируются без привязки к стенам. Такой метод позволяет установить сантехнический узел в любой точке помещения, а трубопроводы скрыть за счет облицовочных материалов пола и потолка.

Материал, из которого изготовлен унитаз

Первые унитаз заслуживший признание современников и получивший золотую медаль на Лондонской выставке в 1884 году был изготовлен из фаянса и оборудован деревянным сиденьем. С тех пор ассортимент материалов, которые используются для производства этого сантехнического изделия, значительно расширился.

Фаянс

Унитазы из фаянса имеют невысокую прочность и относительно большую пористость, что затрудняет очистку и обслуживание устройства. Применение материала в современных условиях производства ограничено, так как изделие хрупкое и подвержено образованию сколов и трещин. Разработанные технологии, хотя и позволяют повысить эти характеристики, но в сравнении с другими материалами, применяемыми для изготовления унитазов, фаянс значительно уступает.

Фарфор

Фарфоровые компакты по сравнению с фаянсовыми изделиями обладают долговечностью, их поверхность легко очищается, а прочность позволяет использовать не только в индивидуальных туалетных комнатах, но и в общественных заведениях. Единственным, но существенным недостатком фарфора является значительная стоимость, обусловленная высокими производственными затратами. Для снижения затрат широкое распространение получили унитазы из керамики, которые в отличие от фарфора имеют более низкую степень глазури поверхности, больший вес и меньшую прочность.

Сталь и чугун

Сантехника из металла (за исключением золота) относится к классическому типу и устанавливается в общественных туалетах. Изделия обладают высокой прочностью и легко очищаются, но имеют относительно высокую цену. Наименьшей популярностью пользуются унитазы из чугуна, в силу своего большого веса и незначительной стойкости эмалевого покрытия к механическим повреждениям.

Стальной унитаз
На фото унитаз из нержавеющей стали.

Стекло, камень

Унитазы из стекла, искусственного или натурального камня относятся к изделиям категории «модерн». Эти сантехнические устройства отличает высокая цена и изысканный внешний вид. Недостаток прочности для унитазов из стекла и натурального камня компенсируют за счет применения искусственных заменителей, которые визуально и по тактильным ощущениям мало уступают своим натуральным аналогам.

Пластик

Современные технологии позволяют изготавливать унитазы из армированного акрила. Эти изделия обладают высокими показателями прочности, легко обслуживаются и практически не имеют пористой структуры, что является максимальным показателем гигиеничности. К недостаткам пластиковых сантехнических устройств относится подверженность деформациям вызванных механическим воздействием или высокими температурами.

Способы крепления унитазов

В зависимости от метода монтажа, унитазы делятся на подвесные и напольные, при чем напольные подразделяются на простые и устанавливаемые вплотную к стенам (пристенные).

Напольные унитазы

Напольные унитазы отличает незначительная стоимость, и простота монтажа. Напольные сантехнические устройства рекомендуется устанавливать в просторных туалетных помещениях. Монтаж производится на анкерные болты и занимает минимум времени. Кроме того такая конструкция позволяет сделать демонтаж без вреда для напольного покрытия. Для монтажа в небольших туалетных комнатах используются приставные (пристенные) конструкции.

Напольные унитазы
Пристенные унитазы сконструированные с особой системой смыва не уступают по компактности подвесным моделям.

Угловой унитаз
Среди напольных унитазов следует выделить унитаз особой формы, который можно установить в угол. Он является не только дизайнерской находкой, но и может быть очень практичным решением в организации санузла.

Подвесные унитазы

Подвесной унитаз предназначен для установки в помещениях малой площади. Система крепления этих устройств рассчитана на нагрузку 400 кг и более. Преимуществом является более доступное пространство для проведения санитарных уборок, а сэкономленное место позволяет на небольшом пространстве укомплектовать санузел биде.

Чаши крепят над поверхностью пола и монтируют блочным или рамочным способом. Рамочная конструкция обеспечивает жесткое закрепление унитаза к стене и полу и располагается внутри фальш-стены. К конструкции крепятся необходимые фитинги и трубы. В отличие от этого метода, блочный монтаж подразумевает крепление рамы к несущей стене. Глубина монтажа составляет 150 мм. Экономия пространства возможна только в случае использования существующей «фальш» конструкции или при устройстве специальных ниш усиленных металлическими балками.

Подвесной унитаз
На фото подвесной унитаз в классическом исполнении.

Варианты крепления бачка

Существует несколько вариантов размещения сливного бачка, но в зависимости от сопряжения с унитазом бывает раздельный и совместный тип конструкции.

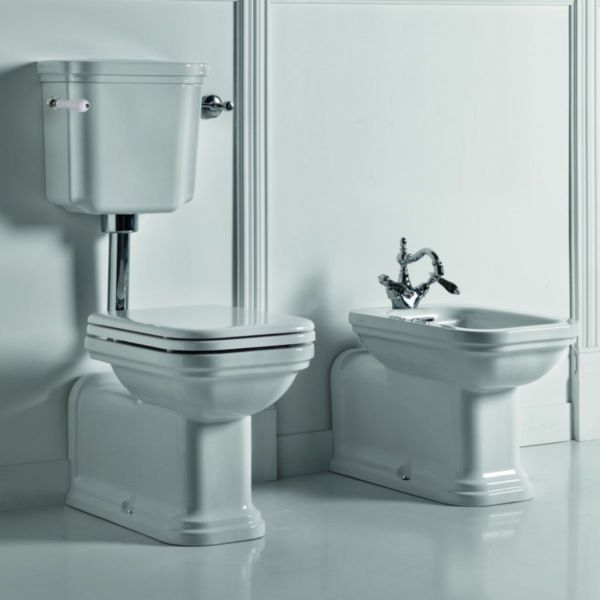

Раздельный унитаз и бачок

Бачок монтируется под потолком и соединяется с унитазом пластиковым или металлическим трубопроводом. Управление сливным устройством производится посредством рычага, который удлинен гибкой ручкой на цепочке, веревке или подобном материале. Конструкция была разработана более столетия назад и как преимущество имеет естественную большую скорость слива, которая обеспечивает качественную работу по сравнению с другими аналогами.

Раздельный бачок и унитаз
Современные раздельные системы монтируют со скрытым бачком, который в открытом варианте не имеет эстетического вида, но есть и декоративные варианты.

Совместный унитаз и бачок

Совместная конструкция (компакт) подразумевает крепление бачка непосредственно к унитазу или на монолитную полку. Эта система широко распространена, так как не требует дополнительных монтажных работ и предполагает меньшее использование материалов. Кроме того компакт может располагаться в независимости от расстояния к стенам и возможности использовать вертикальные поверхности в качестве несущей основы.

Унитаз совмещенный с бачком
Наиболее распространенный вариант крепления бачка унитаза.

Унитаз моноблок

Это своего рода разновидность унитаза совмещенного с бачком, но при этом бачок не крепится к унитазу при помощи балтов и резинового уплотнителя, а отливается сразу весь блок.

Унитаз моноблок
Такая конструкция является более надежной и гигиеничной, но она более громоздка.

Скрытый бачок

Для выполнения дизайнерских решений или для увеличения пространства в туалетной комнате, современные сливные бачки можно монтировать в скрытом виде используя фальш стену. Бачок должен быть изготовлен из пластика, а монтаж устройства производится рамным методом. Кнопки или рычаги управления выводят на поверхность при помощи специальных механических удлинителей, которые предусмотрены конструкцией бачка.

Скрытый бочек
Чаще всего такую систему используют при установке пристенных унитазов.

Унитазы без бачка

В современном сантехническом оборудовании, особенно для устройства общественных туалетных комнат используют унитазы с системой слива непосредственно с трубопровода. Вода подается из водопровода и управляется механическим или электронным клапаном.

Умные унитазы

Развитие технологий позволило разработчикам унитазов добавить функциональности, которая реализована:

  • Во встроенном биде или душе;
  • Автоматической системе слива;
  • В подогреве сиденья;
  • В музыкальном сопровождении;
  • В устройствах контроля здоровья организма человека и т.п.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

обзор лучших конструкций и советы по выбору

Помимо традиционных унитазов, большую популярность приобрели подвесные конструкции, позволяющие оптимально использовать полезную площадь помещения. Да и с эстетической точки зрения они выглядят гораздо лучше напольных моделей. Согласны?

Рынок сантехнического оборудования предлагает несколько вариантов, каждый из которых имеет свои особенности монтажа и эксплуатации.  Мы подскажем, как выбрать инсталляцию для унитаза, какие характеристики и параметры при этом важно учесть.

Кроме того, опишем схему работы подвесной системы, обозначим ее плюсы и минусы, а также назовем лучших производителей сантехники. Материал содержит видеоролик с советами эксперта по выбору инсталляций.

Содержание статьи:

Что такое система инсталляции?

Под этим названием подразумевается стальная конструкция, которая монтируется в стену. Она является каркасом, на который крепится необходимая арматура, унитаз либо иные виды гигиенических приборов (раковина, биде).

Инсталляция для унитаза, на которую крепится чашаИнсталляция для унитаза, на которую крепится чаша

Инсталляция для унитаза, сделанная из прочного металлического сплава, используется для крепления подвесной сантехники, обеспечивая устойчивость и надежность всей конструкции

Все технические коммуникации закрываются гипсокартонной фальшстеной, что придает интерьеру приятный аккуратный дизайн. На виду остается занимающий минимум места подвесной унитаз и панель с кнопкой для слива.

Галерея изображений

Фото из

Подвесная сантехника в санузле

Подвесной унитаз на межкомнатной перегородке

Крепление унитаза и биде к инсталляции

Зашивка инсталляции фальшь-стеной

Составные части системы

Целостный комплект состоит из следующих компонентов.

Инсталляция. Этот важный элемент представляет собой конструкцию из прочной стали, на которую обычно наносится антикоррозийное покрытие. На каркас закрепляется гидравлическая обвязка унитаза и/или иной сантехники, а также устанавливаются соединительные компоненты (муфты, крепежные шпильки).

К конструкции монтируется бачок для унитаза, который играет важную роль при эксплуатации системы, поскольку от этого компонента во многом зависит ее качество и долговечность.

Чтобы исключить коррозию и протекание, бачок обычно выполняют из высококачественной пластмассы, а для прокладки смывного клапана используют силикон или улучшенную резину.

Для предотвращения перелива воды, что может привести к затоплению квартиры, предусматривается возможность аварийного слива. Изготовители современной сантехники соблюдают европейские стандарты, по которым уровень шума при эксплуатации бачка не должен превышать 17 дБ.

Унитаз. Современные конструкции систем инсталляций, как правило, универсальны: они подходят для гигиенических приборов различных марок. Помимо подвесных моделей каркасы применяются также для некоторых вариантов напольной сантехники, а именно для модификаций со «скрытым бачком».

Представленные в продаже гигиенические приборы имеют разнообразный цвет (от традиционного белого до черного и кислотно-ярких тонов), отделку и дизайн. Большинство моделей традиционно выполняются из фаянса или фарфора, однако можно встретить варианты из других материалов: акрила, металла, стекла.

Выбирая модель, желательно обратить внимание на : они могут быть обычными или с «полулифтом». Последний вариант гарантирует плавное закрывание, что предотвращает сантехнику от механических повреждений при резком захлопывании.

Панель с кнопкой сливаПанель с кнопкой слива

Важной частью инсталляции для унитаза является панель либо кнопка для слива, которая часто отличается изысканным дизайном и самой разнообразной цветовой гаммой

Кнопка смыва. Небольшим, но важным компонентом системы инсталляции является внешняя панель с кнопкой смыва.

Эта деталь может иметь различные модификации:

  • с режимом «смыв-стоп» – в этом случае смывание можно остановить повторным нажатием панели;
  • с двумя вариантами смыва – экономичным, предусматривающим сливание половины бачка, и общим с полным сливом;
  • бесконтактные – приводятся в действие при помощи инфракрасных лучей.

Панели смыва могут значительно отличаться по цвету и дизайну, часто они являются настоящим украшением туалета или ванной.

Плюсы и минусы инсталляции для унитаза

Подвесные конструкции имеют свои достоинства и недостатки.

Подвесной унитаз, установленный на инсталляцииПодвесной унитаз, установленный на инсталляции

Подвесной унитаз имеет множество преимуществ, сочетая эстетичный внешний вид с гигиеничностью, надежностью, прочностью и удобством в применении

К преимуществам относятся такие факторы:

  • Оптимальное использование полезной площади – подвесная сантехника занимает меньше места, нежели обычные унитазы.
  • Визуальное расширение помещения. Небольшие габариты гигиенических приборов, как и отсутствие бачка, позволяют избежать нагромождения предметов.
  • Эстетичность, благодаря тому, что все технические детали оказываются спрятанными в стену.
  • Гигиеничность. У подвесного унитаза отсутствует ножка, где часто скапливаются бактерии. Кроме того, он оставляет пол целиком открытым, что облегчает уборку помещения.
  • Экономичность. Многие модели имеют приспособления для половинного слива воды, что позволяет сократить ее расход.
  • Низкий уровень шумов. Применение систем инсталляций позволяет снизить шумы, связанные с работой бачка, поскольку конструкция имеет дополнительный звукопоглощающий слой.
  • Надежность. Подобные конструкции рассчитаны на длительное применение. Многие производители дают гарантию в 10 лет, в реальности модели могут служить и более долгое время.

Очевидно, что подобные сантехнические устройства обладают множеством достоинств.

К недостаткам подвесных моделей относят:

  • Монтаж конструкции требует внимательности и тщательности в работе. При установке важно учесть множество нюансов: высоту размещение каркаса, его положение в стене и другие характеристики.
  • Фальшстена преграждает свободный доступ к общим коммуникациям, который может потребоваться, например, в случае централизованной замены сантехоборудования в доме. При возникновении такой необходимости придется вскрывать перегородку, выполнять демонтаж облицовки или другой отделки, а затем вновь заделывать поврежденный участок.
  • Подвесные унитазы, предусматривающие систему инсталляции, стоят несколько дороже, нежели традиционные варианты гигиенических приборов.

При выборе сантехнических устройств необходимо расставить приоритеты, оценив, насколько для вас важны перечисленные выше , а затем сделать осознанный выбор.

Галерея изображений

Фото из

Подключение и установка подвесного унитаза

Расположение рамной разновидности

Установка блочной опорной конструкции

Комплексная рама для биде и унитаза

Инсталляция для линейного расположения

Модели инсталляций для угловой установки

Опорная рама с регулируемыми ножками

Габариты опорных конструкций

Современные модели в интерьере санузлов

Различные модели подвесных унитазов прекрасно впишутся в интерьеры туалетов/ванных комнат, отделанных во всевозможной стилистики – от классики до хай-тека и арт-деко.

Однако перед тем, как отправиться в магазин, следует заранее продумать не только предпочитаемый дизайн, но и место, где будет располагаться сантехника, так как этот фактор накладывает отпечаток на выбор гигиенического устройства.

Существуют разнообразные варианты установки инсталляции унитаза в интерьере.

Стандартное расположение конструкции. Для обычного монтажа у одной из стен подходят обычные каркасы (рамные либо навесные), выполненные различными производителями.

Инсталляция с двух сторон перегородки. В данном случае лучше предпочесть объемную конструкцию, при которой можно навешивать компоненты сантехнического комплекта с обеих сторон стены.

При этом смывная клавиша монтируется на верхнем обрезе перегородки в горизонтальном, а не фронтальном положении. Этот тип монтажа особенно подходит для деревянных перекрытий, которые часто встречаются в загородных домах, дачах, коттеджах.

Угловой вариант системы. Для небольших помещений идеально подойдет .

Угловой подвесной унитазУгловой подвесной унитаз

Угловой подвесной унитаз прекрасно подойдет для обустройства компактных помещений. Подобная модель имеет изящный внешний вид и занимает минимум полезной площади

При этом можно воспользоваться двумя вариантами установки:

  • Приобрести угловой монтажный модуль.
  • Выбрать стандартный каркас, однако приобрести специальные крепления для его размещения в углу.

Подобные конструкции на стыке стен выглядят воздушно и занимают минимум места.

На островке либо под окном. Данный вариант позволяет оптимально воспользоваться участком стены под окном или произвести зонирование комнаты. Для такого размещения желательно подобрать небольшие рамные системы, высота которых не превышает 82 см.

Инсталляция в линию. В этом случае устанавливается единая монтажная конструкция, объединяющая сразу несколько предметов сантехники: унитаз, раковину, биде.

Линейное расположение подвесных конструкцийЛинейное расположение подвесных конструкций

Линейное расположение инсталляции позволяет закрепить на встроенном каркасе не только подвесной унитаз, но и другие виды гигиенических приборов, например, раковину и биде

Подобным образом можно за один раз установить все необходимое оборудование, оформив комнату в едином стиле.

Виды инсталляций по конструкции

Принято различать два основных вида подобных конструкций, которые различаются не только техническими характеристиками.но и нюансами монтажа.

№1. Блочная (навесная) модель и ее особенности

Это наиболее простая и бюджетная система инсталляции, однако имеющая значительное ограничение в использовании – ее можно устанавливать лишь на несущую капитальную стену. Конструкция включает в себя пластиковый бачок, крепежные пластины с анкерами, комплект шпилек, предназначенных для крепления унитаза.

Установка блочной инсталляции

Навесная конструкция помещается в нише, выполненной в стене. Прикладывая каркас, важно определить высоту инсталляции, а затем в нужных местах обозначить метки для установки крепления.

Установка блочной системы инсталляцииУстановка блочной системы инсталляции

Блочная конструкция инсталляции для унитаза отличается простотой и бюджетной стоимостью, однако она совместима лишь с несущими перекрытиями

Перфоратором просверливаются отверстия, куда забиваются дюбеля, на которые навешивается инсталляция с прикрученным бачком. После выполнения проверки надежности установленным прокладок сливная емкость подключается к коммуникациям.

В заранее сделанные отверстия вставляются штифты, необходимые для навешивания чаши гигиенического прибора. Затем пространство под блоком закладывается кирпичом: если между фальш- и основной стеной останутся пустоты, унитаз будет давить на перегородку, вследствие чего ее отделка (например, плитка) может потрескаться.

Заключительный этап – заделка отверстия водостойким гипсокартонным листом (обычно в два слоя), в котором предусматривается ревизионное окошко, закрываемое панелью с кнопкой для слива. Унитаз навешивается в последнюю очередь, по окончании всех установочных работ.

№2. Характеристики рамной инсталляции

Более сложным, универсальным, дорогостоящим вариантом является рамная конструкция. Это – прочный стальной каркас с антикоррозийным покрытием, к которому прилагается арматура, требуемая для крепежа инсталляции и навешиваемых на нее сантехприборов.

Схема рамной системы инсталляции для унитазаСхема рамной системы инсталляции для унитаза

Схема стандартной рамной инсталляции для унитаза с нанесенными на нее типовыми размерами. Такая конструкция рекомендуется для большинства помещений

Подобная система может устанавливаться в любом помещении вне зависимости от материала стен и их прочности. Следует, однако, принимать во внимание, что качество перегородок напрямую влияет на вариант крепежа. При несущем перекрытии лучше предпочесть настенный монтаж, при котором вся нагрузка падает на стену.

Если инсталляцию решили разместить у гипсокартонной или пеноблочной перегородки, желательно выбрать напольный вариант: в этом случае каркас устанавливается на специальных ножках.

Существует также комбинированная  модификация, предусматривающая закрепление модели при помощи четырех отверстий как за вертикальную, так и за горизонтальную поверхности.

Все рамочные системы инсталляции при помощи ножек регулируются по высоте (около 20 см), что очень удобно, поскольку эта функция позволяет устанавливать устройство на необходимом расстоянии от напольного покрытия.

Можно отметить также большую функциональность подобных конструкций. При ее установке можно предусмотреть устройство полки или выступа в стене.

Монтаж рамных конструкций

Первоначально следует определить место крепления рамы, которая может прикрепляться стене либо устанавливаться на полу. Одновременно нужно определить высоту, на которой будет находиться унитаз.

После этого производится установка бачка. К нему подводится водопроводная труба, подсоединяемая к входному фитингу.

Не следует применять гибкие подводки, срок эксплуатации которых намного короче, нежели период службы унитаза и сливного бачка.

Монтаж рамной инсталляции для унитазаМонтаж рамной инсталляции для унитаза

Монтаж рамной инсталляции для унитаза можно выполнить достаточно легко, однако эта работа требует внимания и аккуратности при подсоединении всех деталей

Канализационный выпуск унитаза подключается к стояку с использованием гофры либо напрямую. По завершении процедуры важно проверить прочность соединения, вылив около 3 литров воды.

Заключительным этапом является отделка инсталляции двойным листом гипсокартона (ГКВЛ), в котором вырезаются необходимые отверстия, после чего монтируется кнопка слива и производится отделка фальшстены.

Подробнее о технологиях установки блочной и рамной системы написано в .

Габаритный ряд инсталляций для унитаза

При выборе инсталляции необходимо обращать внимание на ее параметры. Это особенно важно, если для монтажа системы уже отведено определенное место.

Стандартный вариант блочных систем имеет такие размеры:

  • ширина – 50 см;
  • глубина – 10-15 см;
  • высота – 1 м.

Типичная рамная конструкция обычно обладает следующими параметрами:

  • ширина – 50-60 см;
  • глубина – 15-30 см;
  • высота – 0,8-1,4 м.

При выборе рамочных инсталляций для размещения сантехники под окном лучше отдать предпочтение более низким модификациям высотой 80-82 см. Невысокие широкие конструкции, уменьшающие нагрузки на стены, желательно применять в домах с деревянными перегородками.

Чтобы лучше отвечать запросам покупателей, многие фирмы выпускают нестандартные модификации моделей.

В ассортименте немецкой фирмы ТЕСЕ имеется инсталляция глубиной всего лишь в 8 сантиметров. Чуть более широкий вариант в 9 см выпускает испанский производитель Roca.

Миниатюрную конструкцию шириной в 30 см предлагает итальянская фирма Migliore, а в размерном ряду нидерландской фирмы WiSA Excellent имеется вариант с подобным параметром в 38 см.

Лучшие производители подвесной сантехники

К числу наиболее популярных марок, выпускающих инсталляции для унитазов, относятся турецкая Vitra, испанская Roca, польская Cersanit, известные немецкие компании TECE, Viega, Grohe, российский бренд IDDIS, прославленная швейцарская марка Geberit, голландская фирма WiSA Exellent, итальянская Migliore, чешская Alcaplast.

Рамная инсталляция фирмы GeberitРамная инсталляция фирмы Geberit

По опросам пользователей на специализированных форумах, наилучшим качеством отличаются инсталляции для унитазов швейцарской фирмы Geberit, предусматривающие ряд полезных функций, например, устранение неприятного запаха

По опросам участников профильных форумов была определена следующая пятерка подвесных конструкций:

  • Первое место заняла фирма Geberit, выпускающая системы инсталляции с уникальным бесшовным бачком.
  • Второе поделили компании Grohe/Viega.
  • Третье досталось немецкому производителю TECE.
  • На четвертом устроились фирмы Cersanit и Wisa.
  • Пятое заняла бюджетная марка Alcaplast.

Помимо прочности и качества продукции, опрашиваемые обратили внимание и на дизайн моделей, в частности, на красоту кнопок. По их мнению, особой оригинальностью и разнообразием отличаются панели, производимые компаниями Tece, Geberit и Vierga.

При покупке сантехники важно помнить, что даже высококачественные устройства могут выйти из строя из-за таких факторов, как неправильный монтаж, низкое качество воды, нарушение правил эксплуатации.

Советы перед покупкой навесного оборудования

Для монтажа подвесной сантехники необходимо приобрести следующий набор компонентов:

  • Систему инсталляции. Выбор модификации напрямую зависит от качества стен: блочная подойдет лишь для прочных несущих конструкций, тогда как рамная совместима с гипсокартонными или пеноблочными перегородками. Важным моментом является планируемое местоположение сантехнических приборов.
  • Подвесную (напольную) чашу унитаза с желаемой крышкой. При покупке обязательно стоит выяснить у продавца, имеется ли в комплекте крепеж и переходник, предназначенный для монтажа колена смыва. В случае отрицательного ответа их придется купить дополнительно (желательно выбрать детали той же фирмы).
  • Бачок и клавишу смыва необходимо приобрести отдельно, если готовый комплект не предусматривает такие элементы.
  • Звукоизоляционные прокладки. Важный компонент, который обеспечит дополнительную шумоизоляцию, избавив от звуков сливаемой воды.

Приобретя сантехнику, надо обязательно проверить комплектующие, сверяя их наличие со списком в инструкции.

Комплект рамной инсталляцииКомплект рамной инсталляции

Помимо основной конструкции рамного или блочного типа комплект инсталляции также включает в себя различные крепежные соединения и штыри, на которых устанавливается унитаз

При выборе модели стоит также обратить внимание на имеющиеся дополнительные функции, например, на поглощение неприятных запахов или возможность экономии воды. Необходимо также поинтересоваться у продавца, насколько доступны в продаже компоненты данной фирмы, если их придется приобретать отдельно.

Обязательно следует сохранить гарантийный талон на купленную продукцию.

Четыре заблуждения об инсталляции унитазов

Миф 1. Поскольку все технические коммуникации расположены внутри системы , в случае простейшего или замены отдельного компонента придется полностью разрушить фальшстену, повредив облицовку или иную отделку.

Доступ к арматуре за панелью сливаДоступ к арматуре за панелью слива

Благодаря специально оставленному окну под панелью слива можно в любой момент получить доступ к арматуре, чтобы устранить наиболее часто встречающиеся неисправности

Опровержение. Получить доступ к сливной системе можно легко – через ревизионное окно, которое открывается при снятии панели с кнопкой для смыва. Такое конструктивное решение позволяет легко исправить недостатки в работе запорного клапана и прочих деталей арматуры, произвести их замену.

Стоит добавить, что срок службы сливного бачка, изготовленного из долговечной пластмассы, как правило, равен периоду эксплуатации всей системы.

Миф 2. Если поломается какой-либо компонент инсталляции для унитаза, его сложно будет приобрести в свободной продаже.

Опровержение. Найти запасные части к наиболее популярным моделям подвесной сантехники не представляет особого труда, они широко представлены в специализированных магазинах. В случае сомнений можно заранее спросить продавца, насколько доступны на рынке детали того или иного бренда.

Миф 3. Подвесные унитазы отличаются ненадежностью и хрупкостью. Вряд ли такая сантехника подойдет для полных людей.

Опровержение. Эта категория сантехники крепится на прочную раму, сделанную из стали. Каркас надежно встраивается в стену, что обеспечивает его крепость и устойчивость. Производители подобных изделий гарантируют, что они выдерживают вес 200-400, а некоторые модели – даже 800 килограммов.

Миф 4. Для монтажа подвесного унитаза требуется много места, поскольку часть полезной площади займет фальшстена.

Опровержение. Подвесная сантехника располагается непосредственно у стены, поэтому под инсталляцию отводится место, которое обычно занимает бачок традиционной модели гигиенического прибора.

При размещении конструкции в нише с коммуникациями есть возможность даже несколько увеличить свободное пространство туалета или ванной комнаты.

Выводы и полезное видео по теме

В представленном ниже видео вы можете услышать советы по выбору инсталляции для унитаза непосредственно от специалиста:

Подвесные унитазы и другие гигиенические приборы сочетают в себе надежность, удобство и привлекательный внешний вид. С их помощью можно преобразить интерьер любого санитарного помещения, придав ему воздушность и элегантность.

Есть, что дополнить, или возникли вопросы по выбору инсталляции для унитаза – можете оставлять комментарии к публикации. Форма для комментариев находится в нижнем блоке.



сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Содержание:

Сегодня невозможно представить комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.


Схема устройства

Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

устройство сливного бачка унитаза

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для   наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

устройство бачка унитаза

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

  • сверху;
  • снизу.

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

сливной механизм для бачка унитаза

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.

Процесс наполнения бачка

В случае, когда на схеме бачка унитаза подающий шланг находится сбоку, уровень воды корректируют путем изменения параметра спицы, у которой на конце имеется поплавок. Иногда в моделях унитаза вместо спицы задействуют толстую латунную проволоку. Чем выше будет поплавок, тем больший объем жидкости поступит в резервуар.

Производители сантехники все чаще меняют металлические элементы на пластиковые изделия. Но их сгибать невозможно, так как они поломаются. В данном случае в схеме сливного бачка унитаза предусмотрено перемещение поплавка вдоль шпильки вверх или вниз, в результате чего объем жидкости меняется в большую или меньшую сторону.

сливное устройство для бачка унитаза

В некоторых схемах с целью упрощения регулирования уровня имеется штанга с резьбой, используемая для изменения расположения буйка. Если жидкость подается снизу, штанга поплавка располагается вертикально. Уровень воды тогда можно отрегулировать самостоятельно. Для этого поплавок сдвигают на нижнюю отметку и фиксируют его положение с обеих сторон особыми гайками.

При проведении данной работы с бачка нужно снять крышку с закрепленной кнопкой. В некоторых приборах она подсоединена жестко к смывному клапану. Чтобы не допустить поломки, конструкцию сливного бачка унитаза с кнопкой нужно разбирать максимально осторожно.

Сначала на кнопке выкручивают зажим и только тогда убирают крышку. Когда поплавок находится сверху, но не перекрывает водный поток, неисправность возникла в результате некорректной работы впускного клапана. Эту деталь разбирают, прочищают и собирают обратно или приобретают новую.

Механизм слива

Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.

В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

унитаз в разрезе

Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.

В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть. Читайте также: «Какой сливной механизм для унитаза лучше выбрать – виды, различия, преимущества и недостатки».

строение унитаза

Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.

Спуск прибора бывает круговым или горизонтальным, при этом первый вариант более предпочтителен, поскольку эффективнее удаляет нечистоты. Разобраться с нюансами устройства механизма слива поможет рисунок унитаза в разрезе.

Особенности конструкции двухрежимного слива

В современных моделях кнопки на унитазе имеют две клавиши, нажимая на одну из них можно экономно расходовать воду.

Подобное смывное устройство для унитаза функционирует в двух режимах:

  1. Стандартном. В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
  2. Половинном. После нажатия на кнопку слива высвобождается лишь половина объема бачка.

из чего состоит унитаз

Такая конструкция прибора более экономична относительно расхода воды, но ее сложнее настраивать и ремонтировать. Количество деталей, из чего состоит унитаз, в этом случае больше, а значит, он будет ломаться чаще.

Помимо изделий с двумя кнопками, продаются и однокнопочные приборы, в которых количество выбрасываемой жидкости регулируют силой нажатия на кнопку. При слабом воздействии спускается половина объема, а при сильном – весь резервуар.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

  1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
  2. Нажимают на кнопку, чтобы слить содержимое прибора.
  3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
  4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
  5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
  6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.
После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.


устройство, регулировка системы, инструкция, видео и фото

Загрузка…

Система слива для унитаза – это механизм, который монтируется внутри бачка. Чтобы пользоваться унитазом было удобно, сливной механизм должен быть правильно подобран, установлен и настроен. Именно этим вопросам и будет посвящена статья.

Эта система отвечает за подачу и слив воды

Эта система отвечает за подачу и слив воды

Описание системы

Принцип работы

Устройство сливного бачка не отличается сложностью. Бачок представляет собой емкость, внутри которой находится механическая запорная система.

Эта система выполняет такие функции:

  • контролируемый слив воды из бачка;
  • наполнение бачка водой после слива;
  • прекращение поступления воды в бачок после его заполнения на определенном уровне.
Слив воды обеспечивается работой специальной арматуры

Слив воды обеспечивается работой специальной арматуры

Механизм сливного бачка унитаза функционирует так:

  1. Через наливной клапан в днище или стенке бачка вода поступает в емкость.
  2. По мере заполнения емкости активируются контрольные устройства (поплавки, клапаны и т.д.). Как только уровень воды в бачке достигает установленного значения, подача прекращается. Для этого выполняется блокировка наливного клапана.
Так работает слив

Так работает слив

  1. Когда нам необходимо выполнить слив, мы нажимаем кнопку на бачке или тянем за рычаг. В результате открывается сливной клапан в днище, и вода поступает в чашу унитаза.
Сливной клапан с тягой в виде цепочки открывает сливное отверстие для воды

Сливной клапан с тягой в виде цепочки открывает сливное отверстие для воды

  1. Аналогично работают бачки с двумя кнопками. Нажимая на меньшую, мы выпускаем только часть воды из резервуара, а нажимая на большую, обеспечиваем полный слив. Это способствует экономии жидкости, потому большинство современных моделей оснащается именно такими двухкнопочными механизмами.
  2. После слива уровень воды понижается, активируются контрольные устройства, и впускной клапан снова открывается.

По большому счету, так работают все системы слива/набора воды, вне зависимости от их конструкции. Нюансы, конечно, есть, но если вы поймете общий принцип, разобраться с незнакомой арматурой вы, скорее всего, сможете довольно быстро.

Основные элементы

Схема устройства простейшего бачка

Схема устройства простейшего бачка

Сливная система двойного действия: и слив, и перелив в одном устройстве

Сливная система двойного действия: и слив, и перелив в одном устройстве

Для того чтобы вся система подачи воды функционировала так, как я описал выше, необходимо взаимодействие нескольких деталей. У разных механизмов они могут выглядеть по-разному, но в целом набор достаточно типичен.

Он включает:

Наливной клапан с поплавком и нижним подводом

Наливной клапан с поплавком и нижним подводом

  1. Наливной (впускной) клапан. Представляет собой патрубок с резьбой, который вставляется в отверстие днища или боковой стенки бачка. Наличие резьбы позволяет прижимать патрубок к стенке емкости с помощью гаек, обеспечивая герметичность. За открывание/закрывание просвета, через который поступает вода, отвечает запорный механизм, связанный с коромыслом.
Так работает клапан: желтым показано коромысло, красным – запорный элемент

Так работает клапан: желтым показано коромысло, красным – запорный элемент

Разные принципы действия клапанов

Разные принципы действия клапанов

  1. Коромысло – рычаг, приводящий в движение механизм впускного клапана. Свободный конец коромысла крепится либо к поплавку (пластиковая герметичная емкость), либо к контрольному клапану. Когда срабатывает этот клапан или всплывает поплавок, коромысло приподнимается и перекрывает просвет в наливном клапане, и наоборот.
  2. Сливное отверстие в обычном состоянии перекрывается сливным клапаном. Он представляет собой плоскую или полусферическую эластичную прокладку, соединенную шарнирным креплением с несущей частью.
Вариант сливного клапана с эластичной частью

Вариант сливного клапана с эластичной частью

  1. Сверху расположен кнопочный или рычажный механизм, который управляет работой сливного клапана. При использовании его несущая часть поднимается (в качестве тяги используется либо цепочка, либо рычаг, либо пластиковая рама), открывая отверстие. Вода поступает в чашу с достаточно большой скоростью, и все содержимое смывается в канализацию.
Двойная кнопка – для большого и малого слива

Двойная кнопка – для большого и малого слива

Эти элементы могут быть скомпонованы по-разному. У старых моделей системы набора воды с контролем перелива и системы смыва с управляющими рычагами/кнопками монтировались отдельно. Современная арматура обычно выпускается единым комплексом. С одной стороны, ставить и настраивать ее легче, но с другой – серьезно усложняется ремонт.

Разновидности и их выбор

Удобный слив для унитаза очень важен для комфортного использования устройства, потому выбирать модель желательно достаточно придирчиво. Есть несколько факторов, на которые стоит обратить внимание.

Нижний подвод воды

Нижний подвод воды

Первый фактор – размещение наливного клапана:

  • нижнее – патрубок располагается в днище сливного бачка. За герметизацию отвечает пара прокладок;
  • боковое – патрубок с клапаном заводится в бачок через отверстие в боковой стенке, расположенное почти под крышкой. При этом место входа делается условно-герметичным, потому что вода до него обычно не доходит.
Вариант с боковым подключением

Вариант с боковым подключением

С точки зрения эффективности и комфорта я бы рекомендовал модели с нижним подключением. Они не так сильно шумят при заполнении, кроме того, у запорных клапанов подобной конфигурации выше надежность. Слабым местом является прокладка, так что за герметичностью нужно следить очень внимательно.

Далее – пусковое устройство:

Витражная модель с рычагом и цепочкой

Витражная модель с рычагом и цепочкой

  • старые модели оснащаются рычагом, к которому обычно крепится цепочка или шнур с ручкой. Среди современных изделий такая компоновка встречается только у унитазов, стилизованных под старину;
  • кнопка – универсальное решение для всех массово выпускаемых бачков. Плюсом является относительно небольшой ход, который при этом позволяет контролировать объем сливаемой воды;
  • двухрежимный бачок комплектуется двухкнопочной системой. В ней одна кнопка отвечает за опустошение части резервуара, вторая – за полый слив. Система более экономична, но и более капризна – и настраивать, и чинить ее сложнее.
Кнопочная система двухрежимного унитаза

Кнопочная система двухрежимного унитаза

Здесь выбор вполне очевиден – кнопочный либо двухкнопочный вариант.

Наконец, обращаем внимание на механизм контроля перелива.

Здесь выбор куда обширнее, но с точки зрения простого «пользователя» можно выделить два варианта:

Простейший поплавковый клапан

Простейший поплавковый клапан

  • поплавковая система – запорный клапан управляется коромыслом или рычагом, связанным с поплавком.
  • мембранная система – при заполнении бачка вода воздействует на мембранный узел, который приводит в действие запорный механизм.
Впускной клапан с рычагом

Впускной клапан с рычагом

Несмотря на то, что многие производители сантехники в последнее время устанавливают именно мембранную систему, я бы порекомендовал от нее отказаться.

Да, работает она неплохо, но есть два нюанса:

  1. Мембрана выходит из строя непредсказуемо, потому в один «прекрасный» момент блокировка перелива может просто отключиться. Если у вас в туалете хорошая звукоизоляция и журчание вы не услышите, то последствия будут серьезными.
Фото мембраны впускного клапана

Фото мембраны впускного клапана

  1. При выходе механизма из строя починить его довольно сложно даже при наличии новой мембраны. После замены изношенного элемента регулировка занимает очень много времени, но и это не дает гарантии, что мембранный клапан будет срабатывать в 100% случаев.

Ни для кого не новость, что устройство водоотдачи способно к поломке. Для такой ситуации в конструкции сливного механизма бачка унитаза имеется перелив. Как только вода превысит обозначенный уровень, она начнет перетекать в соответствующую трубку и напрямую через чашу выйдет в канализацию. Устройство продумано так, что жидкость не сможет вытечь из бака. Если данное переливание сработает, то приведет к росту данных счетчика ХВС, но самое главное – позволит предотвратить потоп. Спуск воды унитаза по своей конструкции подразделяется на горизонтальный и круговой.

Горизонтальный подразумевает подачу воды единым потоком по одной грани чаши и является классическим вариантом исполнения.

Круглый спуск предполагает образование струи вкруговую, начиная с обвода чаши и считается лучшим по всем пользовательским характеристикам.

Оптимальный выход в такой ситуации – менять не мембрану, а всю арматуру целиком, пусть и на более дешевую поплавковую.

Обслуживание бачка

Установка механизма

При необходимости сливной механизм можно установить в бачок своими руками. Делается это либо при замене вышедшей из строя системы, либо при покупке отдельно бачка и отдельно – арматуры.

Работы в этом случае выполняются по такому алгоритму:

Впускной и сливной механизмы для замены

Впускной и сливной механизмы для замены

  1. Для замены приобретаем арматуру, подходящую к нашей модели бачка. Важнейшими параметрами являются расположение впускных отверстий (верхнее или боковое), их размеры, размер отверстия для слива и общие габариты. В идеале желательно брать механизм для той же модели – он точно будет работать.
  2. Теперь перекрываем воду и нажимаем на кнопку слива, чтобы удалить все, что осталось в бачке.
Утапливаем кнопку и выкручиваем фиксирующее кольцо

Утапливаем кнопку и выкручиваем фиксирующее кольцо

  1. Кнопка слива для унитаза аккуратно выкручивается, после чего мы получаем возможность снять крышку.
  2. Отсоединяем шланг подачи воды.
  3. Откручиваем гайки, фиксирующие заливной патрубок. Саму деталь вынимаем из отверстия.
Демонтаж впускного клапана

Демонтаж впускного клапана

Для конструкций с нижней подачей воды желательно подставить под отверстие небольшую емкость. В нее будет стекать жидкость, которая собирается на дне бачка и не выходит в слив.

  1. Демонтируем внутреннюю часть арматуры, извлекая ее из бачка.
Вынимаем внутреннюю часть арматуры, выкручивая ее из крепления

Вынимаем внутреннюю часть арматуры, выкручивая ее из крепления

  1. Отвинчиваем болты, которыми бачок крепится к чаше унитаза и снимаем его. Демонтируем нижнюю часть сливной системы и герметизирующие прокладки.
Снятие бачка

Снятие бачка

На этом разборка закончена. Теперь можно протереть внутреннюю поверхность бачка и отверстия в чаше для удаления налета. Заодно стоит прочистить каналы в боковых частях чаши, обеспечивающие распределение сливаемой воды – они могут забиваться мусором и известковыми отложениями. Обычно добраться до этих место не получается, а здесь такая возможность!

Инструкция по монтажу сливного механизма предполагает выполнение работ в обратной последовательности:

Прокладка бачка на чаше

Прокладка бачка на чаше

  1. В отверстие устанавливаем нижнюю часть сливной системы с герметизирующими прокладками.
  2. Ставим на место бачок, выравниваем его и фиксируем крепежными болтами.
Возвращаем бачок на место

Возвращаем бачок на место

Некачественные болты при длительной эксплуатации могут ржаветь. Детали с признаками коррозии стоит заменить новыми.

Фиксация болтов

Фиксация болтов

  1. Устанавливаем внутреннюю часть сливного механизма, закрепляя ее на сливном отверстии.
  2. Наливной клапан вставляем в отверстие в боковой стенке либо днище бачка и фиксируем гайкой с герметизирующими прокладками.
Подключение шланга подачи воды

Подключение шланга подачи воды

  1. К выводному патрубку наливного клапана присоединяем шланг подачи воды. Включаем воду и проверяем, как работает система.
  2. Настраиваем работу механизма, при необходимости регулируя высоту перелива (примерно на 20 мм ниже верхнего отверстия) и длину штанги, соединяющей слив с кнопкой.
Ставим сливной клапан в центральные отверстие

Ставим сливной клапан в центральные отверстие

  1. Если слив, набор и контроль перелива функционируют правильно, а в местах крепления не появляются протечки, ставим на место крышку. Фиксируем крышку на бачке, завинчивая кнопку.

Конечно, различия в моделях могут обуславливать отступления от этого алгоритма. Но, в то же время, большинство бачков устроены именно по такой схеме, потому в 95% случаев именно так происходит монтаж арматуры унитаза.

Исключение составляют встроенные модели, у которых сливной механизм с бачком располагаются в стене. Если у вас именно такое устройство, и оно демонстрирует признаки неисправности, самым правильным решением будет обратиться к специалисту!

Устранение неисправностей

Несмотря на то, что цена арматуры для сливного бачка относительно невысока, в ряде случаев можно обойтись без ее замены. Для этого достаточно выполнить относительно несложные ремонтные мероприятия или обойтись покупкой одной-двух деталей.

При выявлении неисправности проще всего открыть крышку бачка, получив доступ к его внутренностям, и посмотреть, что, собственно, работает не так, как надо. Если система вам хоть приблизительно знакома, то для понимания причин достаточно пару раз слить-набрать воду.

Менять можно или весь клапан, или только поплавок

Менять можно или весь клапан, или только поплавок

Такая ситуация исправляется регулировкой штанги или заменой мембраны

Такая ситуация исправляется регулировкой штанги или заменой мембраны

Кроме того, для быстрой диагностики и устранения неисправностей можно воспользоваться таблицей:

Неисправность Что делать
Не срабатывает контроль перелива
  1. Самая распространённая причина – перекос коромысла или рычага, удерживающего поплавок. После устранения перекоса поплавок снова начинает двигаться как надо, и работоспособность системы восстанавливается.
  2. У мембранных моделей может оставаться открытым отверстие клапана даже при переходе коромысла в верхнее положение. В этом случае нужно отрегулировать мембрану или заменить ее.
  3. Еще одна причина – перфорация поплавка с попаданием воды. В качестве временной меры воду сливаем, а отверстие в корпусе заклеиваем влагостойким герметиком. В ближайшее время поплавок нужно заменить.
  4. Если все операции не привели к успеху, то дело в самом впускном клапане, который требует замены.
Протечки на заливном клапане
  1. Возникают обычно при износе герметизирующей прокладки. На ранних стадиях проблема устраняется подтягиванием крепежной гайки.
  2. Если не помогло, необходимо слить воду, вынуть клапан и заменить прокладку, обеспечивающую герметичное присоединение к бачку.
Кнопка слива не срабатывает
  1. Чаще всего причиной является перекос рычага, соединяющего кнопку со сливным клапаном. После устранения перекоса ситуация исправляется.
  2. Несколько реже проблему вызывает поломка пластиковых деталей арматуры. В этом случае требуется замена сливного механизма.
  3. При первом использовании бачка ситуацию может вызывать неправильная регулировка системы. Для устранения неполадки нужно подобрать высоту сливного стакана, соответствующую высоте бачка, и зафиксировать его в нужном положении.
Слабый напор воды при заполнении
  1. Если с напором в системе все в порядке, то демонтируем шланг подачи воды и выполняем его прочистку, удаляя известковые отложения, которые могут перекрывать просвет.
  2. Если очистка невозможна, то выполняем замену шланга.
  3. В случае, когда очистка/замена шланга не решила проблему (т.е. напор на выходе достаточен), выполняем осмотр впускного клапана. Для этого принудительно открываем его полностью и проверяем пропускную способность.
  4. При необходимости выполняем регулировку системы перелива, очистку внутренней камеры клапана или его замену.
Для устранения протечки нужно либо подтянуть гайку, либо поменять прокладку

Для устранения протечки нужно либо подтянуть гайку, либо поменять прокладку

Схема регулировки сложных сливных механизмов

Схема регулировки сложных сливных механизмов

Заключение

Механизм слива воды в унитазе – не самая сложная конструкция. Советы и иллюстрации в этой статье помогут вам разобраться, как он работает, как его устанавливать а при необходимости – чинить. Видео в этой статье содержит более наглядную информацию, а вопросы вы можете задать в комментариях.

устройство, виды, функции, как выбрать, производители

Реклама от спонсоров:

Унитаз — техника, без которой не обходится ни один дом. Его устройство, тип и материал определяют базовую комфортность.

Устройство унитаза

Любой унитаз состоит из чаши и сливной системы.

Как это работает:

  • Резервуар содержит воду для последующей промывки чаши.
  • Активация смыва рычагом поднимает откидной клапан, позволяющий заданному количеству воды стечь внутрь через отверстия, расположенные под туалетным ободком.
  • S-образный изгиб канализационного переходника служит двум целям, главная из которых — непосредственный отток жидкости из устройства. Вторая — предотвращение обратного хода канализационных газов в помещение.
  • Вода при опорожнении бака вызывает снижение поплавка, одновременно толкая содержимое чаши в сточную трубу.
  • После этого клапан вновь запускает набор чистой воды, чтобы заполнить резервуар до нормального уровня.

Устройство сливного бачка

Вода из подведенной трубы поступает по шлангу в резервуар, которым в базовых моделях выступает сам бак. Внутри находятся два механизма: один отвечает за прием воды, второй — за слив.

  • Наливная система накапливает воду до определенного вручную или конструкционно допустимого уровня.
  • Поплавковый механизм (в старых моделях он выполнен в виде пузыря или груши) определяет, дошла ли вода до отметки.
  • Когда уровень воды в бачке превышает допустимый (по ГОСТ — на 20 мм ниже перелива), поплавковый клапан перекрывает ее приток.
  • Сливная система вступает в действие при нажатии кнопки смыва. Механизм, как правило, совмещается со страховкой от переливания.
  • Нажатие кнопки открывает запорную заслонку, предоставляя воде доступ в чашу унитаза через специальные сливные отверстия.

Виды унитазов

Распространено два вида конструкций: компакт и без бачка. Практических преимуществ или различий в их использовании нет.

Компакт. Стандартный или открытый тип, состоящий из двух частей, долгое время был единственным. Представляет собой чашу с установленным поверх нее сливным баком. Система фиксируется на болты с шайбами, установка напольная.

Без бачка. Скрытый тип — смывная система маскируется за плоскостью стены, в нишах или мебели. Модель смыва герметична, вода не просачивается внутрь стен. Все компоненты доступны через съемную панель для кнопки слива — снимать плитку для мелкого ремонта конструкции не потребуется.

По ГОСТ 30493–96, деление унитазов на основные типы выглядит так:

  • по форме — тарельчатый, козырьковый и воронкообразный;
  • по типу выпуска — косой или прямой;
  • с цельноотлитой полочкой или без нее.

Дополнительно определяется число крепежных отверстий:

  • в унитазах бытовых помещений — два или четыре отверстия;
  • допускается изготовлять без отверстий для крепления по желанию потребителя.

Типы смывных бачков по тому же ГОСТу:

  • устанавливаемый на унитазе с боковым или верхним пуском;
  • низко-, средне- и высокорасполагаемый вид с боковым пуском.

Монтаж

По способу монтажа унитазы делятся на подвесные и напольные типы.

Напольный унитаз

Унитаз устанавливают в подготовленное место: постамент крепят болтами или шурупами к полу в зависимости от конструкции.

Достоинства напольной системы:

  • устойчивость и надежность — невозможно сломать чашу, сидя на ней, даже обладателям серьезной массы тела;
  • доступность технических узлов;
  • стандартность — легко подобрать запчасти и аксессуары даже от другого производителя.
Подвесной унитаз

Особенности настенной или подвесной системы:

  • свободный пол под чашей, который удобно мыть;
  • стильный внешний вид;
  • в большинстве случаев оборудованы половинным сливом;
  • унитаз должен выдерживать собственный вес и массу того, кто на нем сидит.

Этот тип требователен к каркасу и системе крепления. В монтажном комплекте идет стальная рама, способная выдержать вес несколько сотен килограмм. Но если конструкция устанавливается внутрь каркаса из профилей, последнему потребуется дополнительное усиление брусом, чтобы удерживать систему в единой плоскости.

Канализация, подводка воды и сливной бак в результате будут спрятаны внутри рамы и за ней. После обшивки каркаса снаружи останется лишь сама чаша, выпирающая из стены, и декоративная кнопка слива, напоминающая выключатель.

В качестве достоинств подвесного типа часто упоминается экономия пространства. По факту ее нет, ведь рама и каркас тоже потребуют места.

Выпуск

Выпускная система или слив также делится на типы, каждому из которых присущи свои особенности.

  • вертикальный — монтируется в фановое отверстие, которое расположено в полу;
  • горизонтальный — установка непосредственно в стену, где расположена фановая труба, практически параллельно полу;
  • косой — ставится в отверстие в стене под углом 40—45 градусов;
  • универсальный — раструб отдален от стенки устройства, что позволяет присоединить его к любой форме канализационного отвода.

Горизонтальный и универсальный типы — современные. Модели с косым и вертикальным выходом морально устарели еще в XX веке. Их невозможно подключить к несоответствующему типу канализационной трубы без использования переходников.

Из чего делают унитазы

Основные материалы для производства унитазов — керамика и сталь. Доступны и вариации из чугуна, пластика или стекла, но их практичность значительно ниже.

Керамические — производят из санфаянса или санфарфора, поэтому их подавляющее большинство белого или бежевого цвета.

  • материал гигиеничен, ему легко задается обтекаемая форма, способствующая удобной очистке;
  • срок службы фаянсовых изделий около 30, а фарфоровых — до 50 лет;
  • не впитывают запах.

Из нержавеющей стали — модели, как правило, используются в учреждениях с большой проходимостью. Этот тип прочен и неприхотлив в обслуживании, но из-за непрезентабельного внешнего вида и характерных ассоциаций редко применяется в жилых помещениях.

Из литьевого мрамора — материал напоминает натуральный, но имеет повышенную прочность в сравнении с ним. Сантехника, изготовленная из него, отличается гигиеничностью и теплой поверхностью.

Из акрила — легкие устройства с толщиной стенок до 6 мм. Чаще используются в качестве гостевых вариаций. Прочность сравнима с керамическими, но требуется особый уход без химических растворителей и абразива.

Форма чаши унитаза

В соответствии с внутренней формой чаши унитазы делятся на 3 типа.

  1. Козырьковые — самый популярный тип. Пологая задняя стенка чащи обеспечивает аккуратный смыв. Форма наиболее гигиенична.
  2. Воронкообразные — отверстие для смыва расположено по центру чаши. Преимущество этой формы заключается в равномерном мгновенном сливе воды. Недостаток — поток повышенной силы способствует разбрызгиванию.
  3. Тарельчатые — внутри чаши установлено подобие платформы, накапливающее отходы. Тип устаревший и негигиеничный.

Дополнительное разделение по внешнему виду формы:

  • Круглый — такая чаша экономит пространство маленькой ванной. Длина унитазов этого типа минимальна.
  • Овальный или удлиненный — вариант с максимальной длиной чаши, считается наиболее удобным в эксплуатации.

Подвод воды

Нижний подвод — шланги незаметны и не портят интерьер. Подсоединение требует сноровки, так как стыки спрятаны под бачок. Нижняя разводка требует повышенного внимания к герметичности соединений, так как давление воды способствует протеканиям.

Боковой подвод — коммуникации остаются на виду, вариант не слишком эстетичен, но максимально удобен при сборке и дальнейшем обслуживании. Протечек не бывает, кроме случаев, связанных с поломкой поплавка и естественным переливом воды.

Функции унитазов

Базовая функциональность унитазов одинакова, а дополнительная определяется наличием или возможностью установки аксессуаров.

Половинный слив

Конструкция сливного механизма содержит дополнительный клапан, ответственный за частичное опорожнение резервуара. Модели с таким сливом идут в комплекте с двойной кнопкой, которая допускает при полном зажиме стандартное опустошение бака целиком.

Некоторые виды предусматривают регулировку объема, но в большинстве случаев идет автоматическая установка клапана на высоте середины бака. При нажатии одной кнопки происходит слив заданного дополнительным клапаном объема.

Экономия воды при использовании этой функции достигает трети месячной нормы, потребляемой унитазом.

Автоматический слив

Сливная система запускается по датчику движения, установленному в санузле. Как только обнаружено присутствие, в бачке начинается набор воды. Слив включается автоматически, когда человек покидает помещение.

У системы есть ряд особенностей:

  • Любителям посиделок в туалете с книгами потребуется время от времени шевелить руками, чтобы датчик фиксировал присутствие.
  • Система реагирует на домашних животных. Если кот приучен к унитазу, автоматика избавит хозяев от контроля чистоты техники после посещений туалета питомцем.

Гигиенический душ

Аксессуар, превращающий унитаз в подобие биде. Некоторые модели идут сразу в комплекте с душем, встроенным в крышку или боковину. Если такая функциональность не предусмотрена, аксессуар можно установить как самостоятельный элемент на стену рядом с устройством.

Устройство применяют не только по прямому назначению, но и для удобного набора воды в высокие емкости, а также для ухода за лотками животных.

Микролифт сиденья

Своеобразный доводчик, позволяющий плавное опускание и подъем крышки. Механизм микролифта — шток для жесткого крепления крышки и пружина, тормозящая его вращение.

Особенности:

  • Сиденье с этим аксессуаром закрывается бесшумно.
  • Крышку не удастся опустить быстрее, чем предусмотрено механизмом. Если применить силу, механизм сломается.

Аксессуар не имеет привязки к типу унитаза. Достаточно установки сиденья, поддерживающего эту опцию.

Автоподнятие/опускание сиденья

Упоминание этой функции в большинстве случаев означает разговор о микролифте. Но есть и редкий специализированный аксессуар. Это механизм с педалью и приводом, который приводит в действие сиденье — как на советских мусорных баках.

Достоинства:

  • гигиеничность — не придется прикасаться к сиденью руками;
  • простота установки без привязки к моделям;
  • удобство для людей с ограниченными возможностями.

Чаще используется в общественных местах: аэропортах, отелях.

Подогрев сиденья

Аксессуар подходит для всех типов устройств, нагревательный элемент встроен непосредственно в крышку.

  • в продвинутых моделях подогрев регулируется датчиком, доступны разные температурные режимы и контроль безопасности;
  • часто совмещается с другими редкими функциями — массажером, измерителем пульса, самоочищающимися выдвижными соплами.

Поставляется в комплекте с эргономичными сиденьями для повышенного комфорта. Чаще с пультом управления — отдельным или встроенным сбоку.

Сушка воздухом

Эта функция чаще совмещена со встроенным гигиеническим душем. Встречается в элитных моделях. Бывает двух типов:

  • После применения встроенного душа для гигиенических процедур теплый воздух, подаваемый унитазом, служит для замены туалетной бумаги. На западе такие модели позиционируются как техника для людей с ограниченными возможностями, беременных и проходящих реабилитационный период после полостных операций.
  • Второй тип не предполагает наличия душа, частично заменяет системы подогрева.

Антибактериальное покрытие унитазов

Защита позволяет содержать крышку и внутреннюю поверхность в чистоте. Доступны вариации покрытия на основе серебра или циркония. Чаще в комбинации с ультрафиолетовым антибактериальным освещением.

Два основных типа:

  1. Защита не меняет облик сантехники. Модели, оснащенные ей, на ощупь чуть грубее обычных. Этот тип покрытия предназначен только для керамических моделей, наносится до производственного обжига.
  2. Другой вид — с наружным напылением антибактериальных металлов.

Любое из перечисленных покрытий предотвращает появление бактерий и плесени.

Плюсы

Достоинства унитазов зависят от способа их установки, подвода воды и канализации. Последние два параметра определяют потребность в дополнительных трубах, фитингах и переходниках. Подчас в помещениях со сложной геометрией набор переходников и удлинителей сравним по затратам с расходами на сам унитаз.

Обилие стыков означает большее количество слабых мест, подверженных поломке и протечкам. Поэтому преимущество остается за вариантами, требующими минимального комплекта фитингов.

С баком:

  • быстрый доступ к стыковочным узлам коммуникаций для обслуживания;
  • для установки не требуется ремонт помещения и монтирование каркасов;
  • устойчивость вне зависимости от веса сидящего, сантехника надежна;

Без бака напольные:

  • лишены недостатков компакт-систем, эстетичны;
  • неприхотливы в обслуживании.

Без бака подвесные:

  • неприглядные детали скрыты от посторонних глаз;
  • технологические ниши и каркасы чаще не съедают пространство целиком — на их основе создаются функциональные шкафчики или полки;
  • открытый пол — удобство мытья, не скапливается мусор.

Проблемы

Неудобства зависят от типа изделия.

Унитазы с баком

  • системы этого типа всегда напольные;
  • пространство, требуемое под бак, в большинстве случаев нефункционально;
  • неудобства при мытье пола, за постаментом скапливается пыль и мусор, до которых сложно добраться.
  • неэстетичность — коммуникации на виду.

Длина моделей с цельноотлитой полкой не менее 605 мм, компактные модели от 330 мм неудобны в быту. В сочетании с размером бака, который даже в уменьшенных моделях обычно выходит по габаритам за пределы устройства, унитаз потребует не менее полуметра свободного пространства.

Без бака

Подвесные:

  • доступ к коммуникациям затруднен — требуется ревизионный люк для крупных работ, остальные выполняются через отверстие для кнопки.
  • стальную раму в шкаф не спрятать — потребуется обшивка гипсокартоном или панелями, а с ней и дополнительные расходы на отделочные материалы.

Напольные:

  • для установки нужна ниша или каркас, маскирующий сливную систему;
  • сочетают неудобства в обслуживании подвесных и напольных моделей.

Все системы без бака объединены общей проблемой — затратная установка.

Ширина рамы в подвесных моделях достигает 50 см. Уменьшенные вариации 35 и 40 см менее надежны в эксплуатации и выдерживают меньший вес. Рама крепится к полу и базовым стенам санузла.

Часто требуется усиление обшивочного каркаса. В первозданном виде конструкцию оставлять неуместно — она должна быть защищена от влаги и декорирована. Трудозатраты по установке сравнимы с полным ремонтом помещения.

Дальнейшее обслуживание подвесной системы в случае поломок и протечек подразумевает доступ через крышку кнопки. Отверстие небольшое — двумя руками работать сложно. Соответственно, подтяжка и герметизация фитингов, не говоря о замене деталей, отнимет в несколько раз больше времени, чем при работе с обычным бачковым унитазом.

Для упрощения доступа принято в неприметном месте за унитазом оставлять ревизионный люк. Это позволит ускорить доступ к коммуникациям и облегчит обслуживание.

Люки дополняют специальными дверцами (чаще готовыми пластиковыми) необходимого размера. Комфортный для работы — на ширину двух стандартных стеновых плиток 15 на 20 см. В итоге ширина люка выйдет чуть менее 30 см с учетом бортиков и каркаса.

Как выбрать унитаз

При выборе стоит обратить внимание на ряд параметров.

Размеры — убедитесь, что новый унитаз соответствует возможностям пространства. Для этого нужно измерить расстояния:

  • От стены позади запланированного места установки до максимальной точки, на которую может выдвинуться унитаз, не создавая проблем с перемещениями. Актуально для небольших санузлов.
  • От центра ближайшей канализационной трубы до точки, в которой будет патрубок устройства. Замерять нужно с запасом на стыковки труб — они индивидуальны, зависят от материала.
  • Третий размер — от трубы холодного водоснабжения до места установки. Оптимально сделать сразу два замера — один с учетом боковой подводки, второй — для нижнего варианта. Размеры помогут определить потребность в наращивании гибких шлангов.

Форма и высота — существуют модели с повышенной или пониженной высотой постамента для комфортного использования в зависимости от роста и длины ног. Глубина устройства чаще зависит от его формы. Удлиненные вариации сантехники удобнее в быту, но требовательнее к пространству.

Очистка — решите, какой должна быть система смыва: с антивсплеском, прямая или круговая. Последний вариант встречается с возможностью ускоренной очистки устройства.

Сюда же относится потребность в антибактериальном покрытии или свободном месте под унитазом для упрощения мытья пола.

Изолированный бак — возможность его установки определяется параметрами пространства. Без частичного ремонта санузла здесь обойтись не получится. Но эстетичность и комфорт чаще оправдывают затраты на реорганизацию.

Крепежи и сливная система — при выборе устройства проверьте комплектность, удостоверьтесь в цельности поплавка и пластиковых элементов арматуры. В подвесных моделях нужно обратить внимание на швы и стыки рамы – там не должно быть надрывов, облезшей краски и следов коррозии.

Убедитесь, что крепежи свободно входят в свои гнезда, подходят по размеру. Монтажная поверхность (место стыка со стеной в подвесных моделях, а в остальных — с полом) должна быть ровной, без перепадов и зазубрин.

Какой лучше

Лучший тип унитаза для каждого индивидуален:

  • Устройство должно быть легким в уходе и обслуживании, гармонировать с другой техникой и вписываться в габариты помещения, не создавая неудобств.
  • Подводка воды и канализации в идеале не должна требовать докупания труб и фитингов. В этом случае для установки унитаза понадобится лишь крепление и подсоединение необходимых коммуникаций.
  • Доступность сервисных центров и точек гарантийного обслуживания в первый год эксплуатации приоритетна.
  • Запасные части для устройств малоизвестных производителей будет сложно найти, если унитаз отличается от стандартного.

Как пользоваться

Первый шаг после установки любого типа сантехники — предотвращение попадания воды в незапланированные места. Все стыки с поверхностями необходимо обработать санитарным силиконовым герметиком. Его потребуется обновлять время от времени.

Как понять, что герметик нуждается в замене:

  • Слой силикона пожелтел или стал серым — обновление в эстетических целях.
  • Герметик выглядит нормально, но пропускает воду — полное снятие излишне, достаточно точечного обновления.
  • Силикон покрылся налетом черного цвета — в помещении проблемы с вентиляцией. Налет — это грибок. Если не планируется менять вытяжку и устанавливать дополнительный вентилятор, герметик придется обновлять каждые полгода.

Дальнейшее обслуживание унитаза сводится к его гигиенической очистке.

Независимо от типа устройства и материала, из которого оно изготовлено, недопустимо чистить технику острыми металлическими предметами.

  • Глазурованные поверхности очищают любыми подручными средствами вплоть до растворителей и щелочей. Поверхность не пострадает.
  • Акриловые модели нельзя очищать с помощью химических растворителей.
  • Образовавшийся налет снимается специальными средствами. Применяются и бытовые смеси — сода с лимонным соком, вода с уксусом в равных пропорциях.
  • По завершении мытья и очистки устройство протирают сухой мягкой тканью без ворса.

Технику следует предохранять от падений и ударов. Все модели, кроме изготовленных из нержавеющей стали, можно сломать. Вариант из нержавейки не расколется, но может деформироваться.

Гарантия

Гарантийные обязательства производителей не распространяются на механические повреждения унитаза или бака. Применение неподходящих средств очистки, некорректная установка или эксплуатация также не входит в число гарантийных случаев.

Производители выполняют ремонт или замену только при наличии заводских дефектов и брака, поэтому многолетние гарантийные сроки не являются преимуществом, достаточно минимального — 1 год. Если в устройстве присутствуют производственные дефекты, они будут выявлены в течение этого периода.

Большинство производителей предоставляет стандартную гарантию на сантехнику в пределах 3–5 лет.

Неисправности и ремонт

Чаще ломается начинка сливного бака. Большинство неисправностей можно привести в порядок самостоятельно.

Вода продолжает течь после разжатия кнопки слива

Чтобы определить источник проблемы, потребуется снять с устройства крышку и понаблюдать за работой системы.

  1. Дождитесь, пока бак наполнится водой.
  2. Если при наполнении жидкость продолжает убывать, это свидетельствует о некорректной работе заслонки.
  3. Проверьте герметичность запорного клапана, целостность и отсутствие следов коррозии или известкового налета.

При обнаружении наслоений достаточно их очистки подходящим средством. В случае разгерметизации применяется санитарный силикон — для этого бачок придется опорожнить и высушить. Если заслонка погнулась или отверстие расширилось из-за жесткой воды, потребуется замена запорного кольца.

Протечка бака

Об этой проблеме свидетельствует поступление воды из непредусмотренных конструкцией мест. Причин может быть несколько:

  • Износ резиновой прокладки между баком и унитазом — происходит чаще из-за неустойчивости бачка и слабости крепежа. Встречаются варианты износа из-за некачественной старой резины, известкового налета или механических повреждений. Вердикт во всех этих случаях один — прокладка подлежит замене. Приобрести аналог можно в любом сантехническом магазине. Для установки потребуется скручивание бака и герметизация соединений.
  • Разносились шайбы болтов, на которые бак крепится к устройству — потребуется демонтаж бачка. Дальнейший осмотр шайб подскажет, нуждаются они в полной замене или достаточно обновить герметик. Важно не перетянуть болты при монтаже.
  • Некорректная работа поплавка — из-за жесткой воды днище поплавка покрывается известковым налетом. Его отпадание в процессе смывания может деформировать поплавок или вызвать бесконтрольные переливы. Если целостность устройства не подлежит сомнению, нет следов деформации, достаточно очистки днища от наслоений. В иных случаях придется менять поплавок, а в редких моделях и весь сливной механизм.
  • Трещина в баке — приобретите комплект для ремонта фарфора или изготовьте самостоятельно, растерев в порошок небольшой кусок фаянса и смешав с эпоксидным клеем. В момент ремонта бак должен быть опорожнен и высушен. Исправьте трещину, нанеся смесь шпателем. Оставьте на сутки, чтобы просохнуть, а затем осторожно наполните бак водой. Если протечка устранена — он прослужит еще несколько лет с заплаткой. В сложных случаях бак подлежит замене.

Затрудненный смыв

Проблема связана с низким уровнем воды в баке или слишком быстрым закрытием заслонки клапана.

  • Поднимите крышку бачка, чтобы проверить уровень воды. Его задает поплавок — резиновый или пластиковый шар, плавающий на поверхности. Если уровень низок, отрегулируйте его вручную, чтобы бак наполнялся до нужного объема.
  • В случае проблемы с клапаном, проверьте длину цепи, присоединенной к нему. Отрегулируйте натяжение, не перетягивая цепь.

Не уходит вода

Засорилась канализационная труба.

Способы прочистки:

  • Средство для устранения засоров — поможет в легких случаях или при забивке бытовыми отходами, жиром.
  • Вантуз — создает вакуум, выталкивающий на поверхность отдельные частицы засора.
  • Механическая чистка — в сложных случаях. В зависимости от глубины проблемного места, понадобится длинная спица, обрезок гибкого шланга или специальный трос. Вытягивание и проталкивание для эффективности сочетают с заливанием отверстия обезжиривающими средствами.

Если ни одно из решений не сработало, вызовите сантехника.

Не работает кнопка

Повреждена тяга. Потребуется снять крышку, отсоединить кнопку и проверить характер повреждения. Если деталь металлическая — в большинстве случаев она будет деформирована, но цела. Выпрямляется подручными средствами, после чего кнопочная система собирается в обратной последовательности.

В случае с пластиковой арматурой кнопки речь может идти о надрыве или отламывании ножек детали. Потребуется замена. В качестве временного решения сломанная тяга заменяется куском толстой проволоки или длинной тонкой щепкой.

Для устранения неисправностей сливной системы перекрывается запорный вентиль, а механизм отсоединяется от водопроводной сети во избежание разливов.

Производители унитазов

Представленные производители специализируются на керамической продукции.

Cersanit — польский производитель керамической сантехники: душевых кабин и поддонов, раковин, ванн и унитазов.  Предлагает собственную программу для расчета вида будущих интерьеров с учетом их техники. Гарантия на санитарную керамику 10 лет, продукция сертифицирована. Сайт: www.cersanit.ru.

Duravit — немецкий производитель, специализируется на мебели и технике для ванных. Керамические унитазы подвесного типа. Предусмотрена 5-летняя гарантия на технику. Сайт: ru.duravit.com.

Gustavsberg — шведская компания, производитель сантехники и аксессуаров: смесителей и оборудования для душа. Унитазы подвесного и напольного типа. Гарантия 25 лет, есть сеть российских сервисных центров. Сайт: www.gustavsberg.com.

Jika — производитель из Чехии. Специализируется на мебели для ванных и сантехнике. Фаянсовые унитазы подвесного типа. Гарантия на продукцию составляет 5 лет. Сайт: www.jika.eu.

Laufen — компания из Швейцарии. Позиционирует себя как элитный производитель дизайнерской сантехники. Унитазы всех типов, керамика. Гарантийный срок 5 лет. Сайт: www.laufen.ru.

Roca — испанский производитель сантехники и сопутствующих аксессуаров. Унитазы всех типов, доступны модели с нестандартной расцветкой. На изделия из санфарфора гарантия 10 лет. Сайт: www.ru.roca.com.

Sanita Luxe — российский производитель. Специализируется на сантехнике, доступны компактные и подвесные модели разного цвета. Внешне неотличимы от европейских аналогов. Гарантия на керамические изделия составляет 15 лет, на арматуру — ограничивается 5 годами. Сайт: www.sanitaluxe.ru.

Santek — российский производитель санитарной керамики. Унитазы представлены в коллекциях для ванных комнат. Основная часть продукции компактного типа, с сиденьями из дюропласта. Гарантия 10 лет. Сайт: www.santek.ru.

Villeroy & Boch — немецкая корпорация. Специализируется на технике для ванных и кухонь. Унитазы подвесного и компактного типа. Продукция не рассчитана на средний бюджет. Гарантия 2 года. Сайт: www.villeroy-boch.ru.

Реклама от спонсоров:

Отправить ответ

avatar
  Подписаться
Уведомление о
