Почему диаметры газовых фитингов, которые называются ½; ¼ дюйма и т.д. не совпадают с математическим дюймом (если мерить штангенциркулем)?

Евгений 03.10.2017

Евробаллон Действительно, диаметр трубы в промышленности и в быту измеряют преимущественно в дюймах.
Данные наименования диаметров резьбы относятся к «трубным» дюймам. Понятие «трубный дюйм» не научное, но, тем не менее, имеющее совершенно определенный смысл, причем размер «трубного дюйма» не равен дюйму обыкновенному, хотя и связан с ним.
Один «трубный дюйм» — это наружный диаметр трубы, внутренний диаметр которой примерно равен одному дюйму обыкновенному.
Дело в том, что трубы изготавливают определенного наружного диаметра, но с разной толщиной стенок в зависимости от назначения. Поэтому для обозначения труб используют понятие «условного диаметра», то есть «особого» внутреннего диаметра трубы, которому соответствует определенный наружный диаметр.
Так, трубам с «условным диаметром» в 40 мм соответствуют трубы с наружным диаметром 45 мм. А истинный внутренний диаметр труб с «условным диаметром» 40 мм, то есть с наружным диаметром 45 мм, может равняться 35; 37; 39; 41 и 43 мм. Таким образом, у трубы с «условным диаметром» 40 мм истинный внутренний диаметр бывает равен и 35 мм, и 43 мм, не считая промежуточных значений.

Еще один пример. У водопроводной однодюймовой трубы «условный диаметр» равен 25 мм, наружный диаметр — 33,6 мм. А вот истинный внутренний диаметр такой трубы будет либо 27,1 мм (обычная толщина стенки), либо 25,6 мм (усиленная толщина стенки). Таким образом «трубный дюйм» составляет 33,6 мм, наружный диаметр, нарезаемой на такой трубе резьбы несколько меньше и равен 33,25 мм.
Исторически сложилось так : трубный дюйм = 33,249 мм. Образовался он просто: к размеру (в дюймах), характеризующему внутренний диаметр трубы, добавили толщину обеих стенок. И получилось, что наружный диаметр дюймовой трубы — 33,249 мм, полудюймовой — 21, 25 мм.
И, соответственно, трубная резьба характеризуется определенным количеством ниток резьбы опять-таки на один дюйм, то есть 25,4 мм. Для выяснения шага метрической резьбы измеряют расстояние между гребнями нескольких ниток резьбы, а потом делят это расстояние на число ниток. При дюймовой резьбе считают нитки, которые умещаются в одном дюйме (25,4 мм).
Соотношение метрической резьбы и дюймовой
Резьба Наружный диаметр, мм
1/2″ = 20,955 мм
3/4″ = 26,441 мм
1″ = 33,249 мм
1 1/4″ = 41,91 мм
1 1/2″ = 47,803 мм
2″ = 59,614 мм
2 1/2″ = 75,184 мм
3″ = 87,884 мм

Вы можете не только купить композитные газовые баллоны, но и узнать о них все. Если нужной Вам информации не окажется на странице нашего ресурса, или Вы просто не хотите ждать и искать, позвоните нашим консультантам прямо сейчас по многоканальному номеру в городе Москва: 8 (800) 500-06-34

Соответствие Ду (DN) и Дюймам

Представлена таблица Ду и DN в дюймах.

№ п.п.Ду или DNДюймы№ п.п.Ду или DNДюймы№ п.п.Ду или DNДюймы
1.61/8″
15.		1506″29.90036″
2.81/4″16.175*7″30. 100040″
3.103/8″17.
200		8″31.105042″
4.151/2″18.225*9″32.110044″
5.203/4″19.25010″33.120048″
6. 251″20.275*11″34.130052″
7.321(1/4)»21.30012″35.
1400		56″
8.401(1/2)»22.350*14″36.150060″
9.502″23. 40016″37.160064″
10.652(1/2)»24.450*18″38.170068″
11.803″25.50020″39.180072″
12.		90*3(1/2)»26.60024″40. 190076″
13.1004″27.70028″41.2000
80″
14.1255″28.80032″42.220088″

* — трубы с таким Ду редко используются в РФ.

Условный обозначения размеров труб

Ду — Диаметр условный.
DN — Диаметр номинальный.
NPS — Номинальный размер.

ВНИМАНИЕ!

Ду, DN, NPS — это не внутренний и/или внешний диаметр труб — это условное обозначение.

Таблица диаметров стальных труб | Размеры

Диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр) Сталь Толщина Стенки, мм
Ø 16 Ø 18 Ø 19 Ø 20 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 25 Ø 28 Ø 30 Ø 32 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 35 Ø 38 Ø 40 Ø 42 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 48 Ø 51 Ø 57 Ø 60 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 76 Ø 89 Ø 102 Ø 108 ст3 ст20 09Г2С от 2 до 10 мм
Ø 114 Ø 127 Ø 133 Ø 159 ст3 ст20 09Г2С от 3 до 10 мм
Ø 219 Ø 273 Ø 325 Ø 377 ст3 ст20 09Г2С от 3 до 12 мм
Ø 426 Ø 530 Ø 630 Ø 720 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 820 Ø 920 Ø 1020 Ø 1220 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 1320 Ø 1420 Ø 1520 Ø 1620 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 1720 Ø 1820 Ø 1920 Ø 2020 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 2120 Ø 2220 Ø 2520 Ø 2620 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 2720 Ø 2820 17Г1С ст3 ст20 09Г2С от 4 до 50 мм


Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75

Условный проход, внутренний диаметр мм

Наружный диаметр, мм

Сталь Толщина стенки, мм
Ø 6 ду Ø 10,2 ст20, ст10, ст1-3 сп/пс 1,8; 2; 2,5
Ø 8 ду Ø 13,5 ст20, ст10, ст1-3 сп/пс 2; 2. 2; 2,8
Ø 10 ду Ø 17,0 ст20, ст10, ст1-3 сп/пс 2; 2.2; 2,8
Ø 15 ду Ø 21,3 ст20, ст10, ст1-3 сп/пс 2,35; 2,5; 2,8; 3,2
Ø 20 ду Ø 26,8 ст20, ст10, ст1-3 сп/пс 2,35; 2,5; 2,8; 3,2
Ø 25 ду Ø 33,5 ст20, ст10, ст1-3 сп/пс 2,8; 3,2; 4
Ø 32 ду Ø 42,3 ст20, ст10, ст1-3 сп/пс 2,8; 3,2; 4
Ø 40 ду Ø 48,0 ст20, ст10, ст1-3 сп/пс 3; 3,5; 4
Ø 50 ду Ø 60,0 ст20, ст10, ст1-3 сп/пс 3; 3,5; 4,5
Ø 65 ду Ø 75,5 ст20, ст10, ст1-3 сп/пс 3,2; 4; 4,5
Ø 80 ду Ø 88,5 ст20, ст10, ст1-3 сп/пс 3,5; 4; 4,5
Ø 90 ду Ø 101,3 ст20, ст10, ст1-3 сп/пс 3,5; 4; 4,5
Ø 100 ду Ø 114,0 ст20, ст10, ст1-3 сп/пс 4; 4,5; 5
Ø 125 ду Ø 140,0 ст20, ст10, ст1-3 сп/пс 4; 4,5; 5,5
Ø 150 ду Ø 165,0 ст20, ст10, ст1-3 сп/пс 4; 4,5; 5,5


Диаметры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр) Сталь Толщина стенки, мм
трубы горячедеформированые
Ø 20 Ø25 Ø28 Ø30 Ø32 Ø35 Ø38 Ø40 ст10, ст20, 09г2с от 2,5-8
Ø 42 Ø 45 Ø 50 Ø 51 Ø 54 Ø 57 Ø 73 Ø 76 ст10, ст20, 09г2с от 2,5-8
Ø 89 Ø 102 Ø 108 Ø 114 Ø 121 Ø 127 Ø 133 Ø 140 ст10, ст20, 09г2с от 4-12
Ø 146 Ø 152 Ø 159 Ø 168 Ø 180 Ø 194 Ø 203 Ø 219 ст10, ст20, 09г2с от 4-15
Ø 245 Ø 273 Ø 299 Ø 325 Ø 351 Ø 377 Ø 402 Ø 406 ст10, ст20, 09г2с от 4-25
Ø 426 Ø 450 Ø 465 Ø 480 Ø 500 Ø 530 Ø 550 ст10, ст20, 09г2с от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6 Ø 7 Ø 8 Ø 9 Ø 10 Ø 11 Ø 12 Ø 13 ст10, ст20, 09г2с от 1-2
Ø 14 Ø 15 Ø 16 Ø 17 Ø 18 Ø 19 Ø 20 Ø 21 ст10, ст20, 09г2с от 1,6-3,5
Ø 22 Ø 23 Ø 24 Ø 25 Ø 26 Ø 27 Ø 28 Ø 29 ст10, ст20, 09г2с от 1,8-4,5
Ø 30 Ø 32 Ø 34 Ø 35 Ø 36 Ø 38 Ø 40 Ø 42 ст10, ст20, 09г2с от 2,5-7
Ø 45 Ø 48 Ø 50 Ø 51 Ø 53 Ø 54 Ø 56 Ø 57 ст10, ст20, 09г2с от 4-9,5
Ø 60 Ø 63 Ø 65 Ø 68 Ø 70 Ø 73 Ø 75 Ø 76 ст10, ст20, 09г2с от 5-12
Ø 80 Ø 83 Ø 85 Ø 89 Ø 90 Ø 95 Ø 100 Ø 102 ст10, ст20, 09г2с от 7-18
Ø 108 Ø 110 Ø 120 Ø 130 Ø 140 Ø 150 Ø 160 Ø 170 ст10, ст20, 09г2с от 9-24
Ø 180 Ø 190 Ø 200 Ø 210 Ø 220 Ø 240 Ø 250 ст10, ст20, 09г2с от 18-24

Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды – вот далеко не полный список сфер, в которых используются стальные трубы. Стальные трубы могут иметь не только круглую форму, они могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, данная продукция имеет две общие характеристики: геометрические и технические.

Геометрические характеристики выражаются следующими показателями:

  • длина труб;
  • толщина их стенок;
  • диаметры внутренний/внешний.

Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами. ГОСТы разрабатываются и принимаются с учетом материалов, используемых при изготовлении проката, а также технологии его производства.

В России диаметры трубы измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.

Трубный прокат по ГОСТ

Диаметр труб – основная характеристика трубного проката, благодаря которой производятся необходимые расчеты. Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:

  • Малого – изделия, которые имеют следующее значение: не более 114 мм.
  • Среднего диаметра – прокат величиной от 114 до 530 мм.
  • Большого диаметра – труба, размер которой превышают 508 мм. Классификация производится в соответствии с внешним диаметром трубы.

Диаметр стальной трубы определяют таким образом:

  • Для бесшовных и электросварных видов труб – по наружному диаметру.
  • Для водогазонапорных труб в соответствии с показателем условного прохода – приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб определяется параметрами, изложенными в ГОСТ 355-52.

    • Условный проход является условной величиной (Dy – в прошлом, DN – сейчас), которая применяется при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается. DN не просто определяет пропускную способность трубного проката, но и дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.

    Как самостоятельно узнать размеры изделия

    Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы – стандарт 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия. Однако в том случае, если необходимо провести ремонт систем коммуникаций, а данные о внутреннем диаметре уже установленных труб неизвестны, для проведения расчетов диаметра можно использовать формулу:

    • d = D — 2*S
    • Где d — показатель диаметра трубы (внутренняя часть)
    • D – показатель наружного диаметра
    • 2S – удвоенная толщина стенки

    Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщину стенки трубы и ее окружность.

Таблица перевода дюймовых диаметров труб в метрические

Часто при покупке кондиционера нужно выбрать модель под имеющиеся трубы, например которые остались от старого (предыдущего) кондиционера. Но, что делать если вам известен дюймовый диаметр, а в характеристиках к кондиционеру указаны метрические значения. Разобраться в этом поможет таблица перевода дюймовых труб в метрические и наоборот.

дюймымм.дюймымм.дюймымм.дюймымм.дюймымм.
— — 1 25,4 2 50,8 3 76,2 4 101,6
1/8 3,2 1 1/8 28,6 2 1/8 54,0 3 1/8 79,4 4 1/8 104,8
1/4 6,4 1 1/4 31,8 2 1/4 57,2 3 1/4 82,6 4 1/4 108,8
3/8 9,5 1 3/8 34,9 2 3/8 60,3 3 3/8 85,7 4 3/8 111,1
1/2 12,7 1 1/2 38,1 2 1/2 63,5 3 1/2 88,9 4 1/2 114,3
5/8 15,9 1 5/8 41,3 2 5/8 66,7 3 5/8 92,1 4 5/8 117,5
3/4 19,0 1 3/4 44,4 2 3/4 69,8 3 3/4 95,2 4 3/4 120,6
7/8 22,2 1 7/8 47,6 2 7/8 73,0 3 7/8 98,4 4 7/8 123,8

1 дюйм (inch) = 25,4 мм. Значения округлены.

Как определить диаметр шланга в дюймах и миллиметрах

Информация о материале
Опубликовано: 27 сентября 2019
Просмотров: 81796

При выборе поливочного шланга часто задают вопрос «Как понять сколько миллиметров в 1/2 дюйма, или 1/4 дюйма?»

Мы решили дать небольшую информацию и рассказать Вам все секреты.

В каких единицах обозначают диаметр шлангов

Диаметр труб и шлангов обозначают в дюймах (1 дюйм = 25,4 мм) или миллиметрах, однако не всегда понятно, наружный это диаметр или внутренний. Это связано с тем, что нет единого стандарта для всей трубопроводной продукции.

Металлические трубы – всегда указывается внутренний диаметр.

Трубы ПНД – всегда указывается наружный диаметр (и SDR – соотношение диаметра к толщине стенки).

Шланги садовые – в большинстве случаев указывается внутренний диаметр (дюймы и миллиметры).

Капельные ленты — указываемый номинальный диаметр 16 мм (или 17 мм) в большинстве случаев ближе к внутреннему.

Капельные трубки – указывается наружный диаметр (стандартная трубка 16 мм имеет внутренний диаметр 13,8 мм). Таким образом, капельные ленты маркируются как садовые шланги, а капельные трубки — как трубы ПНД.

Для штуцеров, на которые одеваются соединяемые шланги, ленты и трубки, указывают наружный диаметр по наибольшей бородке (ершу).

При подборе фитингов для шлангов и трубок следует иметь ввиду, что:

Диаметры,дюйм Диаметры, мм
1/2 d15
3/4 d20
1′ d25
1’/1/4 d32
1’/1/2 d40
2′ d50
2’/1/2 d65
3′ d89
4′ d100

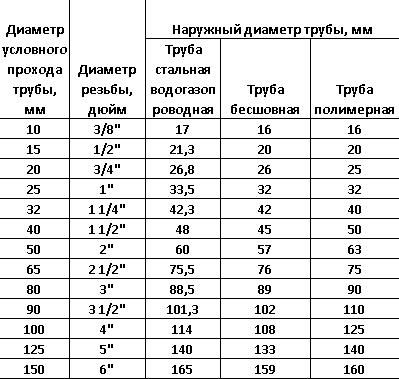

Таблица диаметров стальных труб
Условный проход трубы (Dy) мм Диаметр резьбы (G), дюйм Наружний диаметр трубы (Dнар),мм
Водогазопроводная труба стальная Бесшовная стальная Полимерная
10 3/8″ 17 16 16
15 1/2″ 21,3 20 20
20 3/4″ 26,8 26 25
25 1″ 33,5 32 32
32 1 1/4″ 42,3 42 40
40 1 1/2″ 48 45 50
50 2″ 60 57 63
65 2 1/2″ 75,5 76 75
80 3″ 88,5 89 90
90 3 1/2″ 101,3 102 110
100 4″ 114 108 125
125 5″ 140 133 140
150 6″ 165 159 160

Таблица размерного ряда стандарта DIN, SMS, ISO, ГОСТ

Таблица размерного ряда стандарта DIN, SMS, ISO, ГОСТ

Возможные технические проблемы, связанные с несоответствием размеров условного и наружного диаметра труб, производимых по разным качественным стандартам


Благодаря международной производственной кооперации на российский рынок трубопроката без каких-либо серьезных проблем попадает соответствующая продукция, произведенная в странах Европейского союза, в США, Китае, и т. д.

Из-за различий в производственных стандартах в процессе укладки и монтажа трубопроводов у исполнителей часто возникают многочисленные технические проблемы, связанные с несоответствием принципиально важных физических параметров у труб, сертифицированных по разным качественным стандартам. Это DIN, SMS, ISO и действующий на территории России и ТС ГОСТ.

Наиболее уязвимым с технологической точки зрения моментом считается несовпадение размеров наружных диаметров труб и арматуры. В таком случае на этапе монтажа трубопроводной магистрали при стыковке возникают сложности, замедляющие выполнение производственного графика укладки трубопровода и повышающие стоимость сметы любого аналогичного проекта.

Полезное справочное пособие для сотрудников, отвечающих за закупки труб, арматуры и прочего оборудования

Приведенная ниже таблица соответствия ГОСТ служит справочным пособием для специалистов отделов материально-технического снабжения компаний, занимающихся проектированием, укладкой и монтажом трубопроводов. Лишь взглянув на таблицу, специалисту становится ясно, что наряду с отечественным производственным ГОСТом для труб из нержавеющей стали такой же универсальностью обладает и стандарт iso (International Standart Organization).
В данной таблице соответствия размеров труб из нержавейки, произведенных согласно различным производственным стандартам качества, в каждой из ее ячеек вертикально в порядке возрастания (сверху вниз) расположены размеры условного и наружного диаметра в дюймах и миллиметрах, соответствующие 4 основным стандартам:
Таблица соответствия размерных рядов стандартов DIN, SMS, ISO, ГОСТ
Стандарт DIN SMS ISO ГОСТ
Условный диаметр, дюйм Условный диаметр (DN, Ду), мм Наружный DIN диаметр, мм Наружный SMS диаметр, мм Наружный ISO диаметр, мм Наружный ГОСТ диаметр, мм
1 / 8″ 5 10,3 6
1 / 4″ 8 6,35 13,7 8 (9)
3 / 8″ 10 12 (13) 9,54 17,1 10 (12)
1 / 2″ 15 18 (19) 12,70 21,3 14 (16)
3 / 4″ 20 22 (23) 19,05 26,9 18 (20)
1″ 25 28 (29) 25,00 33,7 25
1 1 / 4″ 32 34 (35) 31,75 42,4 38
1 1 / 2″ 40 40 (43) 38,00 48,3 45
2″ 50 52 (53) 50,80 60,3 (57) 57
2 1 / 2″ 65 70 63,50 76,1 76
3″ 80 85 (84) 76,10 88,9 89
4″ 100 104 101,60 114,3 108
5″ 125 129 129,00 139,7 133
6″ 150 154 154,00 168,3 159
8″ 200 204 204,00 219,1 219
10″ 250 254 254,00 273,0 273
12″ 300 323,9 325
14″ 350 355,6 377
16″ 400 406,4 426
20″ 500 508,0 530
24″ 600 609,6 630
28″ 700 711,2 730
32″ 800 812,0 820

Таблица соответствия din имеет целый ряд пустых ячеек, указывающих на то, что стандарт din на территории России и стран ТС используется крайне редко для труб с условным диаметром в мм, в размерной дельте от 300 до 800 мм. Точно такой же уникальностью характеризуется и стандарт sms, разработанный в Швеции более полувека назад.

Размеры стальных труб по — ANSI Schedule 40 (сортаменту 40) 1/8-24 «. Внутренние и внешние диаметры, площади, веса, объемы и рекомендованное число витков присоединительной резьбы на дюйм для стальных труб ANSI schedule 40.

Размеры стальных труб по — ANSI Schedule 40 (сортаменту 40) 1/8-24 «. Внутренние и внешние диаметры, площади, веса, объемы и рекомендованное число витков присоединительной резьбы на дюйм для стальных труб ANSI schedule 40.



Номинальный (условный) диаметр
(дюймов)		 Диаметр.
 Толщина стенки
(дюймов)		 Толщина стенки
(мм)		 Площадь поперечного сечения.
Длина трубы
Внутренний объем футов кубических на фут длины Внутренний объем метров кубических на метр длины Масса присоединительная резьба (число витков на дюйм)
Внешний (дюймов) Внешний (мм) Внутренний (дюймов) Внутренний (мм) Внешняя дюймов2 Внешняя (см2) Внутренняя (дюймов2) Внутренняя (см2) Стали дюймов2 Стали (см2) на квадратный фут внешней поверхности футов длины на квадратный метр внешней поверхности метров длины на квадратный фут внутренней поверхности футов длины на квадратный метр внутренней поверхности метров длины фунтов / фут длины кг/метр длины
1/8 0,41 10,41 0,27 6,86 0,07 1,78 0,13 0,84 0,06 0,39 0,07 0,45 9,43 30,93 14,20 46,58 0,0004 0,0000372 0,24 0,36 27
¼ 0,54 13,72 0,36 9,14 0,09 2,29 0,23 1,48 0,10 0,65 0,13 0,84 7,07 23,19 10,49 34,41 0,0007 0,0000651 0,42 0,63 18
3/8 0,68 17,27 0,49 12,45 0,09 2,29 0,36 2,32 0,19 1,23 0,17 1,10 5,66 18,56 7,75 25,42 0,0013 0,0001209 0,57 0,84 18
½ 0,84 21,34 0,62 15,75 0,11 2,79 0,55 3,55 0,30 1,94 0,25 1,61 4,55 14,92 6,14 20,14 0,0021 0,0001953 0,85 1,26 14
¾ 1,05 26,67 0,82 20,83 0,11 2,79 0,87 5,61 0,53 3,42 0,33 2,13 3,64 11,94 4,64 15,22 0,0037 0,0003441 1,13 1,68 14
1 1,32 33,53 1,05 26,67 0,13 3,30 1,36 8,77 0,86 5,55 0,49 3,16 2,90 9,52 3,64 11,93 0,0060

0,0005580

 1,68 2,50 11 ½
1 ¼ 1,66 42,16 1,38 35,05 0,14 3,56 2,16 13,94 1,50 9,68 0,67 4,32 2,30 7,54 2,77 9,09 0,0104 0,0009672 2,27 3,38 11 ½
1 ½ 1,90 48,26 1,61 40,89 0,15 3,81 2,84 18,32 2,04 13,16 0,80 5,16 2,01 6,59 2,37 7,77 0,0141 0,0013113 2,72 4,04 11 ½
2 2,38 60,45 2,07 52,58 0,15 3,81 4,43 28,58 3,36 21,68 1,08 6,97 1,61 5,28 1,85 6,07 0,0233 0,0021669 3,65 5,43 11 ½
2 ½ 2,88 73,15 2,47 62,74 0,20 5,08 6,49 41,87 4,79 30,90 1,70 10,97 1,33 4,36 1,55 5,08 0,0333 0,0030969 5,79 8,62 11 ½
3 3,50 88,90 3,07 77,98 0,22 5,59 9,62 62,06 7,39 47,68 2,23 14,39 1,09 3,58 1,25 4,10 0,0513 0,0047709 7,58 11,27 8
3 ½ 4,00 101,60 3,55 90,17 0,23 5,84 12,56 81,03 9,89 63,80 2,68 17,29 0,95 3,12 1,08 3,54 0,0687 0,0063891 9,11 13,56 8
4 4,50 114,30 4,03 102,36 0,24 6,10 15,90 102,58 12,73 82,13 3,17 20,26 0,85 2,79 0,95 3,12 0,0884 0,0082212 10,79 16,06 8
5 5,56 141,22 5,05 128,27 0,26 6,60 24,30 156,77 20,00 129,03 4,30 27,74 0,69 2,26 0,76 2,49 0,1389 0,0129177 14,61 21,74 8
6 6,63 168,40 6,07 154,18 0,28 7,11 34,47 222,38 28,89 186,39 5,58 36,00 0,58 1,90 0,63 2,07 0,2006 0,0186558 18,97 28,23 8
8 8,63 219,20 7,98 202,69 0,32 8,13 58,42 376,90 50,02 322,70 8,40 54,19 0,44 1,44 0,48 1,57 0,3552 0,0330336 28,55 42,49 8
10 10,75 273,05 10,02 254,51 0,37 9,40 90,76 585,55 78,85 508,71 11,90 76,77 0,36 1,18 0,38 1,25 0,5476 0,0509268 40,48 60,24 8
12 12,75 323,85 11,94 303,28 0,41 10,41 127,64 823,48 111,90 721,93 15,74 101,55 0,30 0,98 0,32 1,05 0,7763 0,0721959 53,60 79,77 8
14 14,00 355,60 13,13 333,50 0,44 11,18 153,94 993,16 135,30 872,90 18,64 120,26 0,27 0,89 0,28 0,92 0,9354 0,0869922 63,00 93,75 8
16 16,00 406,40 15,00 381,00 0,50 12,7 201,05 1297,09 176,70 1140,00 24,35 157,10 0,24 0,79 0,25 0,82 1,2230 0,113739 78,00 116,08 8
18 18,00 457,20 16,88 428,75 0,56 14,22 254,85 1644,19 224,00 1445,16 30,85 199,03 0,21 0,69 0,23 0,75 1,5550 0,144615 105,00 156,26 8
20 20,00 508,00 18,81 477,77 0,59 14,99 314,15 2026,77 278,00 1793,54 36,15 233. 23 0,19 0,62 0,20 0,66 1,9260 0,179118 123,00 183,05 8
24 24,00 609,60 22,63 574,80 0,69 17,53 452,40 2918,70 402,10 2594,19 50,30 324,52 0,16 0,52 0,17 0,56 2,7930 0,259749 171,00 254,48 8
Таблица размеров труб

— Rolled Alloys, Inc.

Скачать техническое описание (.PDF)

Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и таблицей (Sched. Или Sch.) Для толщины стенки.

Получите дополнительную информацию о размерах и допусках труб.


РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)

Номинал

O.D. Дюймы

10с

10

40-х и стандартная

40

80-е и E.H.

80

160

1/8

.405

.049

.049

.068

. 068

.095

.095

1/4

. 540

.065

.065

.088

.088

.119

.119

3/8

.675

.065

.065

.091

.091

.126

.126

1/2

. 840

.083

.083

.109

.109

.147

.147

. 187

3/4

1.050

.083

.083

.113

.113

. 154

. 154

. 218

1

1.315

.109

.109

.133

.133

. 179

. 179

. 250

1 1/4

1,660

.109

.109

.140

.140

.191

.191

. 250

1 1/2

1.900

.109

.109

.145

.145

.200

.200

. 281

2

2,375

.109

.109

. 154

. 154

. 218

. 218

. 343

2 1/2

2,875

. 120

. 120

. 203

. 203

. 276

.276

. 375

3

3.500

. 120

. 120

. 216

. 216

.300

.300

.437

3 1/2

4.000

. 120

.120

.226

.226

.318

.318

4

4.500

. 120

. 120

. 237

. 237

.337

.337

. 531

4 1/2

5.000

. 247

.355

5

5,563

.134

.134

. 258

. 258

. 375

. 375

. 625

6

6.625

.134

.134

. 280

. 280

.432

.432

. 718

7

7,625

.301

. 500

8

8. 625

.148

.148

.322

.322

. 500

. 500

.906

9

9,625

. 342

. 500

10

10.750

.165

.165

.365

.365

. 500

.593

1,125

11

11.750

. 375

. 500

12

12.750

.180

.180

. 375

.406

. 500

. 687

1,312

14

14,000

. 188

. 250

. 375

.437

.500

. 750

1.406

16

16,000

. 188

. 250

. 375

. 500

. 500

. 843

1,593

18

18,000

.188

. 250

. 375

. 562

. 500

.937

1,781

Размеры и вес трубы

  • Легенда
    • Толщина стенки в дюймах
    • Вес стали в фунтах. за фут
1/8. 405
.035
.1383		 .049
. 1863		 .049
. 1863

.068
.2447		 .068
.2447
.095
.3145		 .095
.3145




1/4.540
.049
.2570		 .065
.3297		 .065
.3297

.088
.4248		 .088
.4248
.119
.5351		 .119
.5351




3/8. 675
.049
.3276		 .065
.4235		 .065
.4235

.091
.5676		 .091
.5676
.126
.7338		 .126
.7338




1/2.840 .065
.5383		 .065
.5383		 .083
.6710		 .083
.6710

.109
.8510		 .109
.8510
.147
1.088		 .147
1.088


.187
1.304		 0,294
1,714
3/4 1. 050 .065
.6838		 .065
.6838		 .083
.8572		 .083
.8572

.113
1.131		 .113
1.131
.154
1.474		 .154
1.474


.218
1,937		 .308
2.441
1 1,315 .065
.8678		 .065
.8678		 .109
1.404		 .109
1.404

.133
1.679		 .133
1.679
.179
2,172		 .179
2,172


.250
2,844		 . 358
3.659
1-1 / 4 1,660 0,065
1,107		 0,065
1,107		 .109
1.806		 .109
1.806

.140
2.273		 .140
2.273
.191
2.997		 .191
2.997


.250
3,765		 0,382
5,214
1-1 / 2 1.900 0,065
1,274		 0,065
1,274		 .109
2,085		 .109
2,085

.145
2,718		 .145
2,718
.200
3.631		 .200
3.631


. 281
4,859		 .400
6.408
2 2,375 .065
1.604		 .065
1.604		 .109
2,638		 .109
2,638

.154
3.653		 .154
3.653
0,218
5,022		 0,218
5,022


.343
7,444		 .436
9.029
2-1 / 2 2,875 .083
2,475		 0,083
2,475		 .120
3.531		 .120
3.531

.203
5,793		. 203
5,793
0,276
7,661		 0,276
7,661


. 375
10,01		 .552
13,70
3 3,500 .083
3.029		 .083
3.029		 .120
4,332		 .120
4,332

0,216
7,576		 0,216
7,576
.300
10,25		 .300
10,25


.437
14,32		 .600
18,58
3-1 / 2 4.000 .083
3,472		 .083
3,472		 .120
4,973		 .120
4,973

.226
9.109		 .226
9.109
.318
12,51		 .318
12,51



. 636
22,85
4 4.500 .083
3.915		 .083
3.915		 .120
5,613		 .120
5,613

.237
10,79		 .237
10,79		 0,281
12,66		 .337
14.98		 .337
14.98
.437
19,01
.531
22,51		 .674
27,54
4-1 / 2 5.000





.247
12,53

.355
17,61




. 710
32,53
5 5,563 .109
6.349		 .109
6.349		 .134
7,770		 .134
7,770

0,258
14,62		 0,258
14,62
.375
20,78		 .375
20,78
.500
27,04
.625
32,96		 .750
38,55
6 6,625 .109
7,585		 .109
7,585		 .134
9.290		 .134
9.290

.280
18.97		 .280
18.97
.432
28,57		 .432
28,57
. 562
36,39
.718
45,3		 .864
53,16
7 7,625





.301
23,57

.500
38,05




.875
63.08
8 8,625 .109
.109
.148
13,40		 .148
13,40		 .250
22,36		 .277
24,70		 .322
28,55		.322
28,55		 .406
35,64		. 500
43,39		. 500
43,39		 . 593
50,87		 .718
60.93		 .812
67,76		 .906
74,69		. 885
72,42
9 9,625





.342
33,9

. 500
48,72





10 10,750 .134
15,19		 .134
15,19		 .165
18,65		 .165
18,65		.250
28,04		 .307
34,24		 .365
40,48		 .365
40,48		. 500
54,74		. 500
54,74		 . 593
64.33		 .718
76.93		 .843
89.20		 1.000
104.1		 1,125
115,7
11 11,750





.375
45,55

. 500
60,07





12 12,750 .156
21.07		 .165
22,18		 .180
24,17		 .180
24,17		.250
33,38		 .307
34,24		 .365
40,48		 .365
40,48		. 500
54,74		. 500
54,74		 .593
64.33		 .718
76.93		 .843
89.20		 1.000
104.1		 1,125
115,7
14 14 000 .156
23.07
.188
27,73		 .250
36,71		 .312
45,38		 .375
54,57		 .375
54,57		 .437
63,37		 .593
84.91		 .500
72.09		 .750
106,1		 .937
130,7		 1,093
150,7		 1,250
170,2		 1,406
189.1
16 16,000 .165
27,90
.188
31,75		 .250
42,05		 . 312
52,36		 .375
62,58		 .375
62,58		. 500
82,77		 .656
107,5		. 500
82,77		 .843
136,5		 1.031
164,8		 1,218
192,3		 1,427
223,5		 1,593
245,1
18 18,00 .165
31,43
.188
35,76		 .250
47,39		 .312
59,03		 .437
82.06		 .375
70,59		 .562
104.2		 .750
138,2		. 500
93,45		 .937
170,8		 1,156
208,0		 1,375
244,1		 1,562
274,2		 1,781
308,5
20 20,000 . 188
39,78
,218
46,05		 .250
52.73		 .375
78,6		. 500
104,1		 .375
78,6		 .593
122,9		 .812
166,4		. 500
104,1		 1,031
208,9		 1,280
256,1		 1,500
296,4		 1,750
341,1		 1,968
379,0
22 22,000.188
43,8
. 218
50,71		 .250
58,07		 .375
86,61		. 500
114,81		 .375
86,61
.875
197,41		. 500
114,81		 1,125
250,81		 1,375
302,88		 1,625
353,61		 1,875
403,0		 2. 125
451,06
24 24,000,218
55,37
.250
63,41		 .250
63,41		 .375
94,62		. 562
140,8		 .375
94,62		 0,687
171,2		 .968
238,1		. 500
125,5		 1,218
296.4		 1,531
367,4		 1,812
429,4		 2,062
483,1		 2,344
542,13
26 26,000


.312
85.60		. 500
136,17
.375
102,63

.500
136,17





28 28,000


. 312
92,26		. 500
146,85		 .625
182,73		 .375
110,64








30 30.000 .250
79,43
.312
98.93		 .312
98.93		. 500
157,53		 .625
196.08		 .375
118,65

. 500
157,53





32 32.000


. 312
105,59		. 500
168,21		 .625
209,43		 .375
126,66		 .688
230.08
. 500
168,21





34 34.000


.312
112,25		. 500
178,89		 .625
222,78		 .375
134.667		 .688
244,77







36 36.000


. 312
118.92
.625
236,13		 .375
142,68		 .750
262,35
. 500
189,57





Таблица размеров труб

и таблица общих графиков труб

Все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и их «графику».

Трубы широко используются в машиностроении, от нефтегазовой промышленности и их морских буровых установок до более простых домашних водопроводных сетей. полые профили из металла или пластика необходимы для очень широкого спектра применений.Прежде чем мы углубимся в детали их стандартизации, важно определить их основные геометрические характеристики, а также размеры, которые мы измеряем и определяем для всех труб. Прежде всего, поскольку трубы представляют собой полые трубы, они имеют внешний диаметр и размер внутреннего диаметра. В прошлом это вызывало путаницу, поскольку некоторые отрасли промышленности или производители труб предпочитали определять внешний или внутренний диаметр как номинальный размер трубы, и поэтому возникали проблемы с согласованностью.

Трубы и их размеры

Чтобы сохранить согласованность с секциями трубопроводной арматуры, в настоящее время мы решили связать внешний диаметр с «номинальным размером трубы» по классификации , поэтому, когда мы имеем дело с однодюймовыми трубами, мы можем обращаться к таблицам данных и выяснить его конкретный «внешний диаметр» .Далее идет «толщина стенки» трубы, которая используется инженерами для определения того, подходит ли участок трубы для работы с заданными давлениями или нет, классифицируемые в «графиках» . Толщина стенки трубы практически определяет ее прочность, но также помогает нам определить «внутренний диаметр» трубы. Основываясь на вышеупомянутом соображении, мы можем просто рассчитать внутренний диаметр трубы, дважды вычитая толщину стенки трубы из числа, соответствующего внешнему диаметру.Это соображение важно для инженеров, поскольку именно внутренний диаметр определяет скорость и расход потока. Например, труба с внешним диаметром 60,3 мм и толщиной стенки 2,8 имеет внутренний диаметр 60,3 — (2,8 x 2) = 54,7 мм.

Стандарты различных размеров

Учитывая, насколько широко эти элементы применяются в практической инженерии, очень важно иметь возможность обеспечить согласованность между ними (секции фитинга и соединения / сварки), а также прогнозировать их характеристики с точки зрения потока жидкости и, следовательно, размеров труб. полностью стандартизированы.Обычно инженеры используют термин «номинальное отверстие» , который соответствует определенному внешнему диаметру, измеренному в дюймах, или «номинальный диаметр» , который соответствует внешнему диаметру, измеренному в миллиметрах. Эти размеры основаны на приближении и не характерны для точного диаметра трубы. Например, фактический диаметр трубы с номинальным внутренним диаметром два дюйма не равен точно двум дюймам или 50,8 миллиметрам, а составляет 2,37 дюйма или 60,3 мм. Это означает, что всегда существует стандартное соответствующее значение для каждой номинальной категории внутреннего диаметра, указывающее внешний диаметр трубы.Инженеры могут найти это значение в таблицах данных и никогда не пытаться следовать подходу «сокращения данных», поскольку в данном случае это не сработает.

В соответствии со стандартами ANSI / ASME, ISO, ACPA, EN, BS и DIN все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и «графику». Исходя из этого, внутренний диаметр приводится в таблицах. Существуют также другие стандарты, такие как IPS, JIS, DIPS и PIP, но они ограничены, устарели и / или слишком специализированы. Очевидно, что существует множество размеров труб для удовлетворения всех возможных потребностей, но я предоставлю таблицу данных, охватывающую наиболее часто используемые в промышленности размеры, начиная с диаметра от полудюйма до восьми дюймов.Категории рейтинга спецификации, которые указывают толщину стенки, варьируются от 5 до 160, что указывает на увеличивающееся значение толщины. Также важно отметить, что из практических соображений кромки труб часто окрашиваются в соответствии с их номинальными характеристиками, и это также стандартизовано. Зеленый цвет соответствует сверхлегкой толщине, желтый — легкой толщине, синий — средней, красный — тяжелой, а белый — очень толстой толщине стенки. Чтобы связать их с рейтингами расписания, средним является расписание — 40, а самым тяжелым — расписание — 80.Конечно, чем больше толщина, тем больше вес, и это очень важное соображение также может быть учтено с помощью таблиц данных, предоставленных производителем труб.

Таблица размеров труб (номинальное отверстие 1/8 ″ — 24 ″)

Условный проход Номинальный диаметр Внешний диаметр Schedule 40 Толщина стенки График 40 Вес График 40 Внутренний диаметр Таблица 80 Толщина стенки График 80 Вес График 80 Внутренний диаметр
1/8 ″ 6 мм 0.405 ″ / 10,29 мм 0,068 ″ / 1,73 мм 0,37 кг / м 0,269 ″ / 6,84 мм 0,095 ″ / 2,41 мм 0,47 кг / м 0,215 ″ / 5,84 мм
1/4 ″ 8 мм 0,540 ″ / 13,72 мм 0,088 ″ / 2,24 мм 0,63 кг / м 0,364 ″ / 9,22 мм 0,119 ″ / 3,02 мм 0,8 кг / м 0,302 ″ / 7,66 мм
3/8 ″ 10 мм 0.675 ″ / 17,15 мм 0,091 ″ / 2,31 мм 0,84 кг / м 0,493 ″ / 12,48 мм 0,126 ″ / 3,2 мм 1,1 кг / м 0,423 ″ / 10,7 мм
1/2 ″ 15 мм 0,840 ″ / 21,34 мм 0,109 ″ / 2,77 мм 1,27 кг / м 0,622 ″ / 15,76 мм 3,73 мм / 0,147 ″ 1,62 кг / м 0,546 ″ / 13,84 мм
3/4 ″ 20 мм 1.05 ″ / 26,67 мм 0,113 ″ / 2,87 мм 1,69 кг / м 0,824 ″ / 20,96 мм 0,154 ″ / 3,91 мм 2,2 кг / м 0,742 ″ / 18,88 мм
1 ″ 25 мм 1,315 ″ / 33,4 мм 0,133 ″ / 3,38 мм 2,5 кг / м 1,049 ″ / 26,64 ″ 0,179 ″ / 4,55 мм 3,24 кг / м 0,957 ″ / 24,3 мм
1-1 / 4 ″ 32 мм 1.66 ″ / 42,16 мм 0,14 ″ / 3,56 мм 3,39 кг / м 1,38 ″ / 35,08 мм 0,191 ″ / 4,85 мм 4,47 кг / м 1,278 ″ / 32,5 мм
1-1 / 2 ″ 40 мм 1,9 ″ / 48,26 мм 0,145 ″ / 3,68 мм 4,05 кг / м 1,61 ″ / 40,94 мм 0,2 ″ / 5,08 мм 5,41 кг / м 1,5 ″ / 38,14 мм
2 ″ 50 мм 2.375 ″ / 60,33 мм 0,154 дюйма / 3,91 мм 5,44 кг / м 2,067 ″ / 52,48 мм 0,218 ″ / 5,54 мм 7,48 кг / м 1,939 ″ / 49,22 мм
2-1 / 2 ″ 65 мм 2,875 ″ / 73,02 мм 0,203 ″ / 5,16 мм 8,63 кг / м 2.469 ″ / 62,68 мм 0,276 ″ / 7,01 мм 11,41 кг / м 2,323 ″ / 58,98 мм
3 ″ 80 мм 3.5 ″ / 88,9 мм 0,216 ″ / 5,49 мм 11,29 кг / м 3,068 ″ / 77,92 мм 0,3 ″ / 7,62 мм 15,27 кг / м 2,9 ″ / 73,66 мм
3-1 / 2 ″ 90 мм 4 ″ / 101,6 мм 0,226 ″ / 5,74 мм 13,57 кг / м 90,12 мм / 3,548 ″ 0,318 ″ / 8,08 мм 18,64 кг / м 3,364 ″ / 85,44 мм
4 ″ 100 мм 4.5 ″ / 114,3 мм 0,237 ″ / 6,02 мм 16,08 кг / м 4,026 ″ / 102,26 мм 0,337 ″ / 8,56 мм 22,32 кг / м 3.826 ″ / 97,18 мм
5 ″ 125 мм 5,563 ″ / 141,3 мм 0,258 ″ / 6,55 мм 21,77 кг / м / 128,2 мм / 5,047 ″ 0,375 ″ / 9,53 мм 30,97 кг / м 122,24 мм / 4,813 ″
6 ″ 150 мм 6.625 ″ / 168,27 мм 7,11 мм / 0,28 дюйма 28,26 кг / м 6,065 ″ / 154,08 мм 0,432 ″ / 10,97 мм 42,56 кг / м 5,761 ″ / 146,36 мм
8 ″ 200 мм 8,625 ″ / 219,08 0,322 ″ / 8,18 мм 42,55 кг / м 7,981 ″ / 202,74 мм 0,5 ″ / 12,7 мм 64,64 кг / м 7,625 ″ / 193,7 мм
9 ″ 225 мм 9.625 ″ / 244,5 мм 0,342 ″ / 8,69 мм 50,54 кг / м 8,941 ″ / 227,12 мм 0,5 ″ / 12,7 мм 72,6 кг / м 8,625 ″ / 219,1 мм
10 ″ 250 мм 10,75 ″ / 273 мм 0,365 ″ / 9,27 мм 60,29 кг / м 10,02 ″ / 254,46 мм 0,594 ″ / 15,09 мм 95,98 кг / м 9,562 ″ / 242,82 мм
11 ″ 275 мм 11.75 ″ / 298,5 мм 0,375 ″ / 9,53 мм 67,91 кг / м 11 ″ / 279,44 мм 0,5 ″ / 12,7 мм 89,51 кг / м 10,75 ″ / 273,1 мм
12 ″ 300 мм 12,75 ″ / 323,8 мм 0,375 ″ / 9,53 мм 73,86 кг / м 12 ″ / 304,74 мм 0,688 ″ / 17,48 мм 132,05 кг / м 11,375 ″ / 288,84 мм
14 ″ 350 мм 14 ″ / 355.6 мм 0,438 ″ / 11,13 мм 94,55 кг / м 13,124 ″ / 333,34 мм 0,75 ″ / 19,05 мм 158,11 кг / м 317,5 мм / 12,5 ″
16 ″ 400 мм 16 ″ / 406,4 мм 0,5 ″ / 12,7 мм 123,31 кг / м 15 ″ / 381 мм 0,844 ″ / 21,44 мм 203,54 кг / м 14,312 ″ / 363,52 мм
18 ″ 450 мм 18 ″ / 457 мм 0.562 ″ / 14,27 мм 155,81 кг / м 16,897 ″ / 428,46 мм 0,938 ″ / 23,83 мм 254,57 кг / м 16,124 ″ / 409,34 мм
20 ″ 500 мм 20 ″ / 508 мм 0,594 ″ / 15,09 мм 183,43 кг / м 18,812 ″ / 477,82 мм 26,19 мм / 1,031 ″ 311,19 кг / м 17,938 ″ / 455,62 мм
22 ″ 550 мм 22 ″ / 559 мм 0.375 ″ / 9,53 мм 129,14 кг / м 21,25 ″ / 539,94 мм 1,125 ″ / 28,58 мм 373,85 кг / м 19,75 ″ / 501,84 мм
24 ″ 600 мм 24 ″ / 610 мм 0,688 ″ / 17,48 мм 255,43 кг / м 22,624 ″ / 575,04 мм 1,219 ″ / 30,96 мм 442,11 кг / м 548,08 мм / 21,562 ″

Таблица размеров труб (номинальное отверстие 26 ″ -48 ″)

Условный проход Номинальный диаметр Внешний диаметр Стандартная толщина Стандартная толщина Вес Стандартная толщина Внутренний диаметр Толщина сверхпрочной Сверхпрочная толщина Вес Сверхпрочная толщина Внутренний диаметр
26 ″ 650 мм 26 ″ / 660 мм 0.375 ″ / 9,53 мм152,88 кг / м 640,94 мм / 25,25 ″ 0,5 ″ / 12,7 мм 202,74 кг / м 634,6 мм / 25 дюймов
28 ″ 700 мм 28 ″ / 711 мм 0,375 ″ / 9,53 мм 164,86 кг / м 27,25 ″ / 691,94 мм 0,5 ″ / 12,7 мм 218,71 кг / м 27 ″ / 685,6 мм
30 ″ 750 мм 30 ″ / 762 мм 0.375 ″ / 9,53 мм 176,85 кг / м 742,94 мм / 29,25 ″ 0,5 ″ / 12,7 мм 234,68 кг / м 29 ″ / 736,6 мм
32 ″ 800 мм 32 ″ / 813 мм 0,375 ″ / 9,53 мм 188,83 кг / м 31,25 ″ / 793,94 мм 0,5 ″ / 12,7 мм 250,65 кг / м 31 ″ / 787,6 мм
34 ″ 850 мм 34 ″ / 864 мм 0.375 ″ / 9,53 мм 200,82 кг / м 33,25 ″ / 844,94 мм 0,5 ″ / 12,7 мм 266,63 кг / м 33 ″ / 838,6 мм
36 ″ 900 мм 36 ″ / 914 мм 0,375 ″ / 9,53 мм 212,57 кг / м 894,94 мм / 35,25 ″ 0,5 ″ / 12,7 мм 282,29 кг / м 35 ″ / 888,6 мм
42 ″ 1050 мм 42 ″ / 1067 мм 0.375 ″ / 9,53 мм 248,53 кг / м 41,25 ″ / 1047,94 мм 0,5 ″ / 12,7 мм 330,21 кг / м 41 ″ / 1041,6 мм
48 ″ 1200 мм 48 ″ / 1219 мм 0,375 ″ / 9,53 мм 284,25 кг / м 47,25 ″ / 1199,94 мм 0,5 ″ / 12,7 мм 377,81 кг / м 47 ″ / 1193,6 мм

Полное руководство по размерам и графику труб — Бесплатная карманная таблица

Номер спецификации труб — это стандартный метод определения толщины труб, используемых на производственных предприятиях.

Стандартизация кованой стали Спецификация и размеры труб начинаются с эпохи массового производства. В то время доступны трубы только трех размеров: стандартный вес (STD), сверхпрочные (XS) и двойные сверхпрочные (XXS), в зависимости от системы размеров железных труб (IPS).

В связи с модернизацией различных отраслей промышленности и использованием труб, работающих в условиях разного давления и температуры, трех размеров недостаточно для удовлетворения требований. Это приведет к появлению концепции номера спецификации, которая объединяет толщину стенки и диаметр трубы.

В настоящее время размер трубы определяется двумя наборами чисел

  1. Диаметр трубы / номинальный диаметр
  2. Спецификация трубы, которая представляет собой не что иное, как толщину стенки трубы.

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это число, определяющее размер трубы. Например, когда вы говорите «труба 6 дюймов», это означает, что 6 дюймов — это номинальный размер этой трубы. Однако для размеров труб внешний диаметр NPS 14 и выше такой же, как NPS.Чтобы понять эту концепцию, вы должны изучить способ производства труб.

Производство труб от NPS ⅛ (DN 6) до NPS 12 (DN 300) основано на фиксированном наружном диаметре (OD). Таким образом, при увеличении толщины стенки внутренний диаметр (ID) трубы уменьшается. Таким образом, NPS будет где-то посередине между внешним диаметром и внутренним диаметром трубы.

Изготовление трубы с NPS 14 (DN350) и выше соответствует номинальному размеру трубы. Приведенный ниже пример дает вам больше ясности в концепции.

Внешний диаметр
дюймов		 Внешний диаметр
мм		 Толщина
дюймов		 Толщина
мм		 ID в
дюймах		 ID в
мм
Для трубы NPS 2 стандарта 40
2,375 60,3 0,154 3,91 2,067 52,5
Для трубы NPS 14 сортамент 40
14 350 0.438 11,13 13,124 333,3

Из приведенной выше таблицы видно, что для NPS 2 внутренний диаметр трубы близок к NPS трубы, а для трубы NPS 14 внешний диаметр такой же, как NPS.

Спецификация трубы 4 ″ sch 80

Вы можете легко преобразовать размер из дюймов в миллиметры, умножив его на 25,4 и округлив, как показано ниже;

  1. Наружный диаметр свыше 16 дюймов с округлением до ближайшего 1 мм
  2. Наружный диаметр от 16 дюймов и ниже с округлением до ближайшего 0.1 мм
  3. Толщина стенки трубы округлена с точностью до 0,01 мм

Что такое диаметр трубы (условное отверстие)?

NPS часто называют NB (номинальное отверстие). Таким образом, нет никакой разницы между NB и NPS. NB — это также американский способ обозначения размеров труб. Я также видел, что когда размеры труб указаны в мм (DN), люди ссылаются на размеры труб в NB. Поэтому, когда кто-то говорит, что 25 или 50, в основном, они имеют в виду DN.

Что такое размер трубы DN (номинальный диаметр)?

DN или номинальный диаметр — это международное обозначение (SI или матричное обозначение), а также европейский эквивалент NPS для обозначения размеров труб.Здесь вы должны отметить, что DN показывает размеры трубы иначе, чем NPS.

2-дюймовая труба обозначается просто как DN 50. Вы можете получить любое значение NPS или DN, умножив его на 25. Для облегчения понимания ознакомьтесь с таблицей ниже. При использовании DN нет изменений в других измерениях.

Номинальный размер трубы Диаметр номинальный Номинальный размер трубы Диаметр номинальный
NPS (дюймы) DN (мм) NPS (дюймы) DN (мм)
1/8 6 20 500
1/4 8 22 550
3/8 10 24 600
1/2 15 26 650
3/4 20 28 700
1 25 30 750
1 ¼ 32 32 800
1 ½ 40 36 900
2 50 40 1000
2 ½ 65 42 1050
3 80 44 1100
3 ½ 90 48 1200
4 100 52 1300
5 125 56 1400
6 150 60 1500
8 200 64 1600
10 250 68 1700
12 300 72 1800
14 350 76 1900
16 400 80 2000
18 450 На основе ASME B36.10

Из этой таблицы видно, что сначала размер трубы увеличивается на ¼, чем ½, а затем на 1 дюйм. С 6 дюймов до 42 дюймов, увеличивается на 2 дюйма, а затем на 4 дюйма.

Что такое график трубопровода?

Спецификация труб — это способ указания толщины стенки трубы. Для упрощения заказа труб комитет ASME разработал номер спецификации, который основан на модифицированной формуле толщины стенки Барлоу.

Определение номера спецификации: Номер спецификации указывает приблизительное значение выражения 1000 x P / S, где P — рабочее давление, а S — допустимое напряжение, оба выражены в фунтах на квадратный дюйм.

Вы можете увидеть формулу расчета спецификации трубопровода, как показано ниже;

Номер расписания = P / S

  • P — рабочее давление в (psi)
  • S — допустимое напряжение в (psi)

Итак, что означает таблица 40?

Schedule 40 — это не что иное, как указатель толщины трубы. Простыми словами можно сказать, что для данного материала труба сортамента 40 может выдерживать определенное давление.

А теперь скажите, какая труба более толстая сортамента 40 или 80?

Труба сортамента 80 толще трубы сортамента 40. Посмотрите на приведенную выше формулу номера графика, допустимое напряжение для материала при данной температуре фиксировано. Это означает, что с увеличением рабочего давления будет увеличиваться номер графика, который является обозначением толщины стенки трубы.

Таблица труб для труб из нержавеющей стали

Стоимость трубы из нержавеющей стали намного выше трубы из углеродистой стали.Благодаря свойствам коррозионной стойкости нержавеющей стали, усовершенствованию высоколегированной нержавеющей стали и сварке плавлением труб меньшей толщины можно удовлетворительно работать, не опасаясь преждевременного выхода из строя.

Для снижения стоимости материала ASME ввела различные номера графиков для труб и фитингов из нержавеющей стали. В соответствии с ASME B36.19 номер спецификации с суффиксом «S» вводится для трубы из нержавеющей стали. Пример — 10С

Стандартный график трубопроводов согласно ASME B36.10 и B36.19

См. Приведенную ниже таблицу, в которой суммированы доступные номера спецификаций для труб из углеродистой и нержавеющей стали в соответствии с ASME B36.10 и B36.19.

Для труб из углеродистой стали и кованого железа согласно ASME B36.10 5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS, XXS
Для трубы из нержавеющей стали согласно ASME B36.19 5S, 10S, 40S, 80S

Обратите внимание на следующее;

  • STD (стандартный) и Schedule 40 имеют одинаковую толщину до NPS 10 (DN 250)
  • Стенки STD выше NPS 10 имеют толщину 3/8 дюйма.(9,53 мм)
  • XS имеет ту же толщину, что и Schedule 80, до NPS 8 (DN 200)
  • Толщина стенки XS выше NPS 8 составляет ½ дюйма (12,5 мм)

Таблица размеров трубы NPS в дюймах

Таблица номинальных размеров трубы — дюймы
Размер в дюймах OD 5 5с 10 10 с 20 30 40 40с Стандарт 60 80 80-е годы XS 100 120 140 160 XXS Размер в дюймах
1/8 0.405 0,049 0,049 0,068 0,068 0,068 0,095 0,095 0,095 1/8
1/4 0,54 0,065 0,065 0.088 0,088 0,088 0,119 0,119 0,119 1/4
3/8 0,675 0,065 0,065 0,073 0,091 0,091 0,091 0,126 0.126 0,126 3/8
1/2 0,84 0,065 0,065 0,083 0,083 0,095 0,109 0,109 0,109 0,147 0,147 0,147 0.188 0,294 1/2
3/4 1,05 0,065 0,065 0,083 0,083 0,095 0,113 0,113 0,113 0,154 0,154 0,154 0,219 0,308 3/4
1 1.315 0,065 0,065 0,109 0,109 0,114 0,133 0,133 0,133 0,179 0,179 0,179 0,25 0,358 1
1 1/4 1,66 0,065 0,065 0.109 0,109 0,117 0,14 0,14 0,14 0,191 0,191 0,191 0,25 0,382 1 1/4
1 1/2 1,9 0,065 0,065 0,109 0,109 0.125 0,145 0,145 0,145 0,2 0,2 0,2 0,281 0,4 ​​ 1 1/2
2 2,375 0,065 0,065 0,109 0,109 0,125 0,154 0,154 0.154 0,218 0,218 0,218 0,344 0,436 2
2 1/2 2,875 0,083 0,083 0,12 0,12 0,188 0,203 0,203 0,203 0,276 0.276 0,276 0,375 0,552 2 1/2
3 3,5 0,083 0,083 0,12 0,12 0,188 0,216 0,216 0,216 0,3 0,3 0,3 0.438 0,6 3
3 1/2 4 0,083 0,083 0,12 0,12 0,188 0,226 0,226 0,226 0,318 0,318 0,318 0,636 3 1/2
4 4.5 0,083 0,083 0,12 0,12 0,188 0,237 0,237 0,237 0,337 0,337 0,337 0,438 0,531 0,674 4
5 5,563 0,109 0.109 0,134 0,134 0,258 0,258 0,258 0,375 0,375 0,375 0,5 0,625 0,75 5
6 6,625 0,109 0,109 0,134 0,134 0.28 0,28 0,28 0,432 0,432 0,432 0,562 0,719 0,864 6
8 8,625 0,109 0,109 0,148 0,148 0,25 0,277 0,322 0,322 0.322 0,406 0,5 0,5 0,5 0,594 0,719 0,812 0,906 0,875 8
10 10,75 0,134 0,134 0,165 0,165 0,25 0,307 0,365 0,365 0.365 0,5 0,594 0,5 0,5 0,719 0,844 1 1,125 1 10
12 12,75 0,156 0,156 0,18 0,18 0,25 0,33 0,406 0,375 0,375 0.562 0,688 0,5 0,5 0,844 1 1,125 1,312 1 12
14 14 0,156 0,156 0,25 0,188 0,312 0,375 0,438 0,375 0,375 0,594 0.75 0,5 0,5 0,938 1,094 1,25 1,406 14
16 16 0,165 0,165 0,25 0,188 0,312 0,375 0,5 0,375 0,375 0,656 0,844 0.5 0,5 1.031 1,219 1,438 1,594 16
18 18 0,165 0,165 0,25 0,188 0,312 0,438 0,562 0,375 0,375 0,75 0,938 0,5 0.5 1,156 1,375 1,562 1,781 18
20 20 0,188 0,188 0,25 0,218 0,375 0,5 0,594 0,375 0,375 0,812 1.031 0,5 0,5 1.281 1,5 1,75 1,969 20
22 22 0,188 0,188 0,25 0,218 0,375 0,5 0,375 0,875 1,125 0,5 1,375 1,625 1,875 2.125 22
24 24 0,218 0,218 0,25 0,25 0,375 0,562 0,688 0,375 0,375 0,969 1,219 0,5 0,5 1,531 1,812 2,062 2,344 24
26 26 0.312 0,5 0,375 0,5
28 28 0,312 0,5 0,625 0,375 0,5
30 30 0.25 0,25 0,312 0,312 0,5 0,625 0,375 0,5
32 32 0,312 0,5 0,625 0,688 0.375 0,5
34 34 0,312 0,5 0,625 0,688 0,375 0,5
36 36 0.312 0,5 0,625 0,75 0,375 0,5
38 38 0,375 0,5
40 40 0.375 0,5
42 42 0,375 0,5
44 44 0.375 0,5
46 46 0,375 0,5
48 48 0.375 0,5
Размер в дюймах OD 5 5с 10 10 с 20 30 40 40с Стандарт 60 80 80-е годы XS 100 120 140 160 XXS Размер в дюймах
ASME B36.10М-2015: Труба сварная и бесшовная деформируемая
ASME B36.19M-2004: Труба из нержавеющей стали (для 5S, 10S, 40S и 80S)
Не путайте между номиналом 3 1/2 дюйма и наружным диаметром 3,5 дюйма, номиналом 4 дюйма и наружным диаметром 4 000 дюймов

Таблица размеров трубы NPS в мм

Таблица номинальных размеров трубы — Номинальный размер трубы в миллиметрах (мм)
DN в мм OD 5 5с 10 10 с 20 30 40 40с Стандарт 60 80 80-е годы XS 100 120 140 160 XXS DN в мм
6 10.3 1,24 1,24 1,73 1,73 1,73 2,41 2,41 2,41
8 13,7 1,65 1,65 2,24 2.24 2,24 3,02 3,02 3,02
10 17,1 1,65 1,65 1,85 2,31 2,31 2,31 3,2 3,2 3,2
15 21.3 1,65 1,65 2,11 2,11 2,41 2,77 2,77 2,77 3,73 3,73 3,73 4,78 7,47
20 26,7 1,65 1,65 2,11 2.11 2,41 2,87 2,87 2,87 3,91 3,91 3,91 5,56 7,82
25 33,4 1,65 1,65 2,77 2,77 2,9 3,38 3.38 3,38 4,55 4,55 4,55 6,35 9,09
32 42,2 1,65 1,65 2,77 2,77 2,97 3,56 3,56 3,56 4,85 4.85 4,85 6,35 9,7
40 48,3 1,65 1,65 2,77 2,77 3,18 3,68 3,68 3,68 5,08 5,08 5,08 7.14 10,16
50 60,3 1,65 1,65 2,77 2,77 3,18 3,91 3,91 3,91 5,54 5,54 5,54 8,74 11,07
65 73 2.11 2,11 3,05 3,05 4,78 5,16 5,16 5,16 7,01 7,01 7,01 9,53 14,02
80 88,9 2,11 2,11 3,05 3,05 4.78 5,49 5,49 5,49 7,62 7,62 7,62 11,13 15,24
90 101,6 2,11 2,11 3,05 3,05 4,78 5,74 5,74 5,74 8.08 8,08 8,08 16,15
100 114,3 2,11 2,11 3,05 3,05 4,78 6,02 6,02 6,02 8,56 8,56 8,56 11.13 13,49 17,12
125 141,3 2,77 2,77 3,4 3,4 6,55 6,55 6,55 9,53 9,53 9,53 12,7 15,88 19,05
150 168.3 2,77 2,77 3,4 3,4 7,11 7,11 7,11 10,97 10,97 10,97 14,27 18,26 21,95
200 219,1 2,77 2,77 3.76 3,76 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
250 273 3,4 3,4 4,19 4.19 6,35 7,8 9,27 9,27 9,27 12,7 15,09 12,7 12,7 18,26 21,44 25,4 28,58 25,4
300 323,8 3,96 3,96 4,57 4,57 6.35 8,38 10,31 9,53 9,53 14,27 17,48 12,7 12,7 21,44 25,4 28,58 33,32 25,4
350 355,6 3,96 3,96 6,35 4,78 7,92 9.53 11,13 9,53 9,53 15,09 19,05 12,7 12,7 23,83 27,79 31,75 35,71
400 406,4 4,19 4,19 6,35 4,78 7,92 9,53 12.7 9,53 9,53 16,66 21,44 12,7 12,7 26,19 30,96 36,53 40,49
450 457 4,19 4,19 6,35 4,78 7,92 11,13 14,27 9.53 9,53 19,05 23,83 12,7 12,7 29,36 34,93 39,67 45,24
500 508 4,78 4,78 6,35 5,54 9,53 12,7 15,09 9,53 9.53 20,62 26,19 12,7 12,7 32,54 38,1 44,45 50,01
550 559 4,78 4,78 6,35 5,54 9,53 12,7 9,53 22,23 28.58 12,7 34,93 41,28 47,63 53,98
600 610 5,54 5,54 6,35 6,35 9,53 14,27 17,48 9,53 9,53 24,61 30,96 12,7 12.7 38,89 46,02 52,37 59,54
650 660 7,92 12,7 9,53 12,7
700 711 7.92 12,7 15,88 9,53 12,7
750 762 6,35 6,35 7,92 7,92 12,7 15,88 9,53 12.7
800 813 7,92 12,7 15,88 17,48 9,53 12,7
850 864 7.92 12,7 15,88 17,48 9,53 12,7
900 914 7,92 12,7 15,88 19,05 9,53 12.7
950 965 9,53 12,7
1000 1016 9.53 12,7
1050 1067 9,53 12,7
1100 1118 9.53 12,7
1150 1168 9,53 12,7
1200 1219 9.53 12,7
DN в мм OD 5 5с 10 10 с 20 30 40 40с Стандарт 60 80 80-е годы XS 100 120 140 160 XXS DN в мм
ASME B36.10М-2015: Труба сварная и бесшовная деформируемая
ASME B36.19M-2004: Труба из нержавеющей стали (для 5S, 10S, 40S и 80S)

Номинальный диаметр трубы

Номинальный размер трубы
дюймов		 Номинальный размер трубы
Внешний диаметр в дюймах		 DN в мм Номинальный размер трубы
Внешний диаметр в мм
1/8 10,3 6 10.3
1/4 13,7 8 13,7
3/8 17,1 10 17,1
1/2 21,3 15 21,3
3/4 26,7 20 26,7
1 33,4 25 33.4
1,25 42,2 32 42,2
1,5 48,3 40 48,3
2 60,3 50 60,3
2,5 73 65 73
3 88,9 80 88,9
3.5 101,6 90 101,6
4 114,3 100 114,3
5 141,3 125 141,3
6 168,3 150 168,3
8 219,1 200 219,1
10 273.1 250 273,1
12 323,8 300 323,8
14 14 350 355,6
16 16 400 406,4
18 18 450 457
20 20 500 508
22 22 550 559
24 24 600 610
26 26 650 660
28 28 700 711
30 30 750 762
32 32 800 813
34 34 850 864
36 36 900 914
38 38 950 965
40 40 1000 1016
42 42 1050 1067
44 44 1100 1118
46 46 1150 1168
48 48 1200 1219

Вы можете рассчитать внутренний диаметр трубы (ID) с помощью внешнего диаметра (OD) и толщины трубы, используя формулу, приведенную ниже.

Внутренний диаметр трубы = [Внешний диаметр трубы] — (2 × толщина стенки трубы)]

Допуск размеров для труб из углеродистой и нержавеющей стали

Общие допуски размеров перечислены в ASTM A530. Однако у каждого продукта есть свои требования, и если они указаны в спецификации, они будут применяться к A530.

Описание Размер Более Менее
Вес NPS 12 (DN 300) и ниже 10% 3.50%
Масса NPS 14 (DN 350) и выше (Примечание-1) 10% 5%
Толщина стенки
Трубы бесшовные и сварные от 1⁄8 до 2 ½, включая все коэффициенты т / д (Примечание-2) 20,00% 12,50%
От 3 до 18 включ., Т / д до 5% вкл. 22,50% 12,50%
От 3 до 18 вкл., т / д> 5% 15,00% 12,50%
20 и более, сварные, все соотношения т / н (Примечание-3) 17,50% 12,50%
20 и более, бесшовные, т / д до 5% вкл. 22,50% 12,50%
20 и более, бесшовные, т / д> 5% 15,00% 12,50%
Труба кованая и расточная 1/8 дюйма(3,2 мм) Нет
Литая труба 1/6 дюйма (1,6 мм) Нет
Внутренний диаметр литой трубы Нет 1,6 мм (1⁄16 дюйма)
Внешний диаметр (Примечание-4)
Внешний диаметр от 1⁄8 до 11⁄2, включая 1⁄64 дюйма (0,4 мм) 0,8 мм (1/32 дюйма)
От 1 ½ до 4, включая 1/32 дюйма(0,8 мм) 0,8 мм (1/32 дюйма)
От 4 до 8, вкл. 1/16 дюйма (1,6 мм) 0,8 мм (1/32 дюйма)
От 8 до 18, в т.ч. 3/32 дюйма (2,4 мм) 0,8 мм (1/32 дюйма)
От 18 до 26, в т.ч. 1/8 дюйма (3,2 мм) 0,8 мм (1/32 дюйма)
От 26 до 34, в т.ч. 5/32 дюйма (4,0 мм) 1/32 дюйма(0,8 мм)
Более 34 3/8 дюйма (4,8 мм) 0,8 мм (1/32 дюйма)
Согласно ASTM A530 / A530M-12 и ASTM A999 / A999M-15
  • Примечание-1: Трубы размером NPS 4 (DN 100) и меньше могут взвешиваться партиями; трубы размером больше NPS 4 (DN 100) должны взвешиваться отдельно.
  • Примечание-2: t = номинальная толщина стенки. D = Внешний диаметр.
  • Примечание-3: Для сварных труб площадь сварного шва не должна ограничиваться превышением допуска.
  • Примечание-4: Для тонкостенных труб овальность в любом одном поперечном сечении не должна превышать 1,5% указанного внешнего диаметра.

Щелкните изображение ниже, чтобы получить таблицу размеров труб для печати

Карманная диаграмма в дюймах

Карманная диаграмма в мм

Скачать бесплатно диаграммы в формате PDF

Не знаете, какой размер трубы

Не знаете, что такое метрические и британские размеры труб?

Когда отрасль перешла от британских к метрическим размерам, это происходило несогласованно.
Следовательно, размеры изделий из пластика и стали разные!

Нажмите для труб из ПВХ и АБС

Нажмите, чтобы увидеть медную трубку

Нажмите для трубы из нержавеющей стали


Ниже приводится таблица быстрого преобразования, в которой показаны размеры труб или трубок из нержавеющей стали, мягкой стали, пластика и меди.

Номинальное отверстие в дюймовой системе
Нержавеющая сталь и низкоуглеродистая сталь		 Номинальное отверстие в метрической системе
Нержавеющая сталь и низкоуглеродистая сталь		 Фактическое значение в метрической системе O.D.
PVC, ABS, MDPE, POLY PHILMAC		 Метрический наружный диаметр
Медная трубка		 Метрическая толщина
1/32 « 0,80 мм
1/16 « 1,59 мм
1/8 дюйма 6 мм 6 мм 3,18 мм
1/4 дюйма 8 мм 12 мм 8 мм 6.30 мм
3/8 дюйма 10 мм 16 мм 10 мм 9,50 мм
1/2 « 15 мм 20 мм 15 мм 12,70 мм
3/4 « 20 мм 25 мм 22 мм 19,05 мм
1 « 25 мм 32 мм 28 мм 25,40 мм
1 1/4 « 32 мм 40 мм 35 мм 31.75 мм
1 1/2 « 40 мм 50 мм 42 мм 38,10 мм
2 « 50 мм 63 мм 54 мм 50,80 мм
2 1/2 « 65 мм 75 мм 67 мм 63,50 мм
3 « 80 мм 90 мм 76 мм 76,20 мм
4 « 100 мм 110 мм 108 мм 101.60 мм
5 « 125 мм 125 мм 133 мм 127,00 мм
6 дюймов 150 мм 140/160 мм 159 мм 152,40 мм
7 дюймов 175 мм 160 мм
8 « 200 мм 200 мм
9 « 225 мм 225 мм
10 дюймов 250 мм 250 мм
11 « 275 мм 280 мм
12 дюймов 300 мм 315 мм
14 дюймов 350 мм
16 « 400 мм
18 дюймов 450 мм
20 дюймов 500 мм
22 « 550 мм
24 « 600 мм
Преобразования основаны на номинальных 25 мм или точных 25 мм.От 4 мм до 1 дюйма

Для преобразования размера охлаждающей трубы дюймы Труба из дюйма в мм

Размеры конверсии
дюймы мм. дюймы мм. дюймы мм. дюймы мм. дюймы мм.
— — 1 25,4 2 50,8 3 76,2 4 101,6
1/8 3 , 2 1 1/8 28,6 2 1/8 54,0 3 1/8 79,4 4 1/8 104,8
1/4 6,4 1 1/4 31,8 2 1/4 57,2 3 1/4 82,6 4 1/4108 , 8
3/8 9,5 1 3/8 34,9 2 3/8 60,3 3 3/8 85,7 4 3/8 111,1
1/2 12,7 1 1/2 38,1 2 1/2 63,5 3 1/2 88,9 4 1/2 114,3
5/8 9 0013 15,9 1 5/8 41,3 2 5/8 66,7 3 5/8 92,1 4 5/8 117,5
3/4 19,0 1 3/4 44,4 2 3/4 69,8 3 3/4 95,2 4 3/4 120,6
7/8 22,2 1 7/8 47,6 2 7/8 73,0 3 7/8 98,4 4 7/8 123,8
9093 2
# 5 # 6 # 8 # 12 # 14
Единицы энергии Единицы давления
1 Дж = 0.24 кал 1 Па = 1 Н / м * м
1 кДж = 0,28 Вт * ч 1 Па = 0,102 кгс / м * м
1 Вт = 1 Дж / с 1 атм = 0,101 мПа = 1013 бар
1 кал = 4,2 Дж 1 бар = 100 кПа = 0,987 атм
1 ккал / ч = 1,163 Вт
1 кВт? 3412 БТЕ / ч
1000 БТЕ / ч? 293 Вт		 1 фунт / кв. Дюйм = 0,06895 бар = 0,06805 атм



‘

7/8 » ‘

Наружный диаметр присоединяемой трубы

Резьба SAE

Резьба UNF

Диаметр наружной резьбы, мм

Средний диаметр резьбы, мм 9223

0 шаг

мм

дюйм

мм

Резьба / дюйм

6

1/4 » »

1/4 » ‘

7/16′ » — 20

11,079

9,738

1,27

20

8

8

 5/16 дюйма

5/16 дюйма

5/8 дюйма — 18

15839

14,348

1,411 900 03

18

10

3/8 дюйма

3/8 дюйма

5/8 дюйма — 18

15,839

14,348

1,411

18

12

1/2 » »

1/2 » ‘

3/4 » — 16

19,012

17,33

1,588

16

16

5/8 »

5/8 »

7/8 » — 14

22,184

20,262

1,814

14

14

3/4 дюйма

3/4 дюйма

9005 7

1 дюйм — 14

25,357

23,437

1,814

14

18

3/4

—

1 » » 1 / 16-14

26,947

25024

1,814

14

20

—

1′ » ‘1 / 8-12

28,529

26,284

2,117

12

22

7/8 дюйма

7/8 дюйма

1 дюйм 1 / 4-12

31,704

29 459

2117

12

22

7/8 дюйма

—

1 дюйм 3 / 8-12

34,877

32,634

2117

12

25

1 » ‘

1′ »

1 » ‘1 / 2-12

38,052

35,809

2,117

12

Таблица размеров труб из ПВХ

— FORMUFIT

Продукция

FORMUFIT совместима с большинством трубопроводных систем из ПВХ по спецификации.Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, который будет работать с продуктами FORMUFIT.

Каждое из следующих измерений отделено графиком в каждой таблице и соответствует правилам «Номинальный размер». См. Диаграмму ниже для объяснения каждого измерения. Чтобы получить подробное описание графика и его применимости к трубам из ПВХ, щелкните здесь.

Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы.Это измерение известно как «номинал», что означает «только по названию» или по названию, на которое делается ссылка. Одна из проблем, с которыми сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (OD) трубы, который дает совершенно другой (и больший) размер трубы из ПВХ.

    Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, воспользуйтесь приведенными ниже таблицами:

    1. Измерьте OD и посмотрите во втором или третьем столбце (Фактический OD) каждой таблицы ниже.
    2. После определения наружного диаметра трубы посмотрите на крайний левый столбец заряда ниже (Размер трубы). Это будет номинальный размер трубы или размер фитингов, которые вы хотите заказать.

    PVC Schedule 40 Таблица размеров

    ПВХ-труба

    Schedule 40 совместима со всеми изделиями FORMUFIT с наружной и внутренней посадкой.

    Размер трубы Десятичный OD Фракция OD Метрический OD Средний ID Мин.Стена
    1/2 « 0,840 « 13/16 « 21,33 мм 0,622 « 0,109 «
    3/4 « 1.050 « 1-1 / 16 « 26,67 мм 0,824 « 0,113 «
    1 « 1,315 « 1-5 / 16 « 33,40 мм 1,049 « 0,133 «
    1-1 / 4 « 1.660 « 1-5 / 8 « 42,16 мм 1,380 « 0,140 «
    1-1 / 2 « 1.900 « 1-7 / 8 « 48,26 мм 1,610 « 0,145 «
    2 « 2.375 ” 2-3 / 8 ” 60,32 мм 2,067 ” 0,154 «

    ПВХ График 80 Таблица размеров

    Труба из ПВХ Schedule 80 совместима только с изделиями FORMUFIT с наружной посадкой.Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с ПВХ SCH 80 из-за меньшего внутреннего диаметра.

    Размер трубы Десятичный OD Фракция OD Метрический OD Средний ID Мин. Стена
    1/2 « 0,840 « 13/16 « 21.33 мм 0,546 « 0,147 «
    3/4 дюйма 1.050 « 1-1 / 16 « 26,67 мм 0,742 « 0,154 «
    1 « 1,315 « 1-5 / 16 « 33,40 мм 0,957 « 0,179 «
    1-1 / 4 ” 1,660 « 1-5 / 8 « 42,16 мм 1,278 « 0.191 «
    1-1 / 2 ” 1.900 « 1-7 / 8 « 48,26 мм 1,500 « 0.200 «
    2 « 2.375 ” 2-3 / 8 ” 60,32 мм 1,939 « 0,218 «

    Таблица размеров тонкостенных ПВХ

    Тонкостенная труба из ПВХ совместима только с изделиями FORMUFIT с наружной посадкой. Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с тонкостенным ПВХ из-за большего внутреннего диаметра.

    Обратите внимание, что не все размеры ПВХ доступны для тонкостенных труб из ПВХ.

    Размер трубы Десятичный OD Фракция OD Метрический OD Средний ID Мин. Стена
    3/4 дюйма 1.050 « 1-1 / 16 « 26,67 мм 0,920 ” 0,065 дюйма
    1 « 1,315 « 1-5 / 16 « 33.40 мм 1,185 ” 0,065 дюйма
    1-1 / 2 ” 1.900 « 1-7 / 8 « 48,26 мм 1,750 ” 0,075 ”

    Труба из ХПВХ

    Труба из ХПВХ, также известная как пластиковая труба с размером медной трубы (CTS), использует другую систему измерения и несовместима с продуктами FORMUFIT из ПВХ. Пожалуйста, посетите нашу страницу идентификации CPVC для получения дополнительной информации.

    Дополнительные рейтинги

    Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для сантехнических систем.Хотя наши продукты имеют те же характеристики, что и стандартные водопроводные трубы и фитинги из ПВХ Schedule 40 и Schedule 80, они не были протестированы Национальным санитарным фондом (NSF) для этого применения.

    В чем разница между размером трубы и размером трубы?

    Вы, наверное, слышали, что трубка и трубка используются как синонимы, но они разные. Ответ на этот вопрос — да! Самая большая разница между трубой и трубкой заключается в форме. Труба всегда будет круглой, однако труба может быть круглой, квадратной или прямоугольной.Ниже приведены несколько других факторов, отличающих трубу от трубы.

    Когда дело доходит до измерения трубы, он измеряется по внутреннему диаметру, часто называемому номинальным диаметром. Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров трубы. Термин номинальный относится к трубе в неспецифических терминах и обозначает внутренний диаметр безразмерным числом. Например, стальная труба номиналом 2 дюйма состоит из семейства стальных труб диаметром 2,375 дюйма.

    Труба также имеет толщину стенки, указанную в спецификации.Внешняя сторона трубы всегда больше внутренней. Разница между внутренним диаметром (ID) и внешним диаметром (OD) обусловлена ​​толщиной стенки. Толщина стенки также определяет прочность трубы. Труба сортамента 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступен вариант 80.

    Круглая труба определяется ее фактическим наружным диаметром и равна соответствующему размеру. Толщина трубки определяется порядковым номером. Размер трубы останется неизменным независимо от толщины стенки.НКТ также имеют более жесткие производственные допуски, чем трубы.

    Определите, что вам нужно для вашего проекта? Труба или круглые трубки?

    Фланцы размером 1-1 / 2 дюйма имеют отверстие для установки с наружным диаметром более 1,90 дюйма — фактический внешний диаметр трубы 1-1 / 2 дюйма. Трубка 1-1 / 2 дюйма имеет истинный внешний диаметр 1,50 дюйма. Выше показано различие между трубным фланцем 1-1 / 2 дюйма и трубным фланцем 1-1 / 2 дюйма.

    Вот таблица, в которой указаны фактические размеры для нескольких стандартных размеров труб. Свяжитесь с нами, чтобы получить больше информации.

    Для просмотра имеющихся материалов нажмите здесь.

    Номинальный размер трубы

    Внешний
    Диаметр

    График 5

    График 10

    График 40

    График 80

    1/2 ″
    3/4 ″
    1 ″
    1-1 / 4 ″
    1-1 / 2 ″
    2 ″
    2-1 / 2 ″
    3 ″
    3-1 / 2 ″
    4 ″
    5 ″
    6 ″

    .840 ″
    1,050 ″
    1,315 ″
    1,660 ″
    1,900 ″
    2,375 ″
    2,875 ″
    3,500 ″
    4.000 ″
    4,500 ″
    5,560 ″
    6,630 ″

    0,065 ″
    0,065 ″
    0,065 ″
    0,065 ″
    0,065 ″
    0,065 ″
    0,083 ″
    0,083 ″
    0,083 ″
    0,083 ″
    .109 ″
    . 109 ″
    .109 ″
    .109 ″

    .083 ″
    .083 ″
    .109 ″
    .109 ″
    .109 ″
    .109 ″
    .120 ″
    .120 ″
    .120 ″
    .120 ″
    .134 ″
    .134 ″
    .134 ″
    .134 ″

    .109 ″
    .113 ″
    .133 ″
    .140 ″
    .145 ″
    .154 ″
    .203 ″
    . 216 ″
    . 226 ″
    . 237 ″
    . 258 ″
    .280 ″

    .147 ″
    .154 ″
    .179 ″
    .191 ″
    .200 ″
    . 218 ″
    . 276 ″
    . 300 ″
    , 318 ″
    . 337 ″
    , 375 ″
    .432 ″
    . 432 ″
    . 432 ″
    .

    .

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
