для ванной и кухни, разборка и устройство, из чего состоит шаровой смеситель и с керамическим картриджем

С разбором такого типа смесителей, как однорычажные, способен справиться любой человек. Чаще всего подобные манипуляции проводят при засорении излива, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть и от вида смесителя с одним рычагом, и от самой неисправности.

Особенности

Смеситель данного типа представляет собой кран, у которого имеется только одна регулировочная ручка. Благодаря такому строению поток воды в смесителе с единственным рычагом управляется движением одной руки.

Его основные преимущества:

• Быстрое получение водяной струи нужной температуры.
• Удобство управления.
• Легкость ремонта, который можно выполнить своими руками.

Устройство смесителя однорычажного типа

Попадающая по двум трубам в смеситель вода смешивается до нужной пользователю температуры, а затем поступает в выходную трубку. Регуляция как температуры воды, так и напора струи выполняется за счет перемещения имеющегося внутри смесителя шара или пластин картриджа.

Виды

Смесители с одним рычагом разделяют на:

1. Шаровые. Их внутреннее строение включает полый стальной шар с тремя отверстиями. Через два их них вода подается внутрь шара, а через третье – выводится в смешанном виде в сливное сопло. Данный шар находится внутри шаровой гильзы, в которой также имеются прочные резиновые седла. Под напором струй воды шар прочно соприкасается с этими седлами. Для его перемещения внутри смесителя используется шток. Повороты шара изменяют температуру воды и ее напор в соответствии с совпадением отверстий в шаре. Чем больше будут открыты отверстия, чем сильнее будет напор.
2. Картриджные. Вода внутри таких кранов смешивается в картридже. Данные смесители также называют дисковыми, поскольку для изменения температуры и напора водяной струи в затворе таких смесителей имеются металлокерамические или стальные диски. Просвет между ними выступает в роли камеры, в которой смешивается вода разной температуры.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

• Плоскую отвертку.
• Разводной ключ.
• Гаечные ключи.
• Нож.
• Плоскогубцы.

Далее ваши действия будет определять внутреннее строение смесителя. При этом не забудьте перед началом работ отключить водоснабжение.

С керамическим картриджем

1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
2. Выкрутите шестигранником или отверткой винт, функцией которого является удержание рычага.
3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.
4. Аккуратно открутите зажимную гайку, взяв для такой манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубления и буртик).
5. Извлеките картридж, запомнив его расположение внутри корпуса.

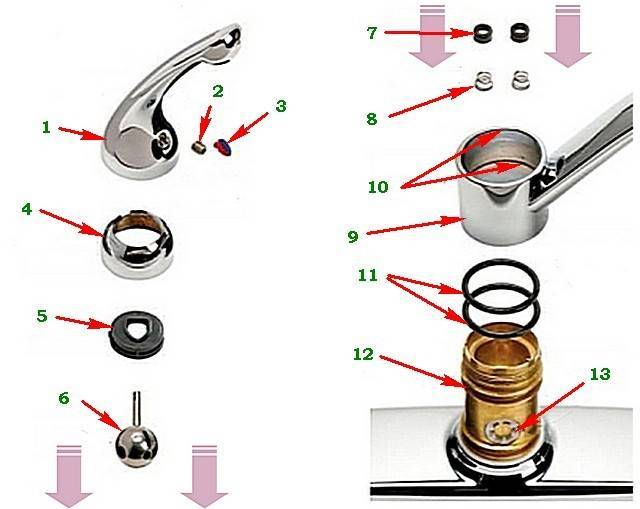

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

• Снимите ручку, ослабив винт, который ее удерживает.
• Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.
• Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
• Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
• Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
• Если прочистка не помогла, извлеките из крана шар и осмотрите его. При необходимости замены шара установите в смеситель новую деталь, а затем соберите всю конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки не требуется полностью разбирать шаровой смеситель. Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания установите ее обратно, после чего верните гайку на ее место.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

Ремонт однорычажного смесителя для ванной своими руками

Произвести ремонт однорычажного смесителя для ванной своими руками возможно. Это дешевле, чем покупать новый кран. Для устранения поломки потребуется стандартный набор инструментов, подробная инструкция, запасные детали. Нелишним будет знать, как устроен однорычажный смеситель. Давайте вместе выясним, как починить рычажную модель самостоятельно.

Какой требуется ремонт

Однорукояточные смесители для ванной комнаты состоят из нескольких частей, и почти каждая из них может требовать того или иного ремонта:

1. Корпус. Редко выходит из строя. В дешевых моделях слой хрома со временем истирается, теряется внешний вид. Или в процессе эксплуатации появляется трещина. В таком случае покупают новый смеситель для ванной.
2. Рычаг или джойстик. Сломать эту деталь можно, если уронить на нее тяжелый предмет. Регулировочную ручку можно также подобрать новую из деталей ремкомплекта в магазине сантехники и довольно просто заменить. Как открутить ручку однорычажного смесителя узнайте ниже, перейдя по ссылке на статью про замену картриджа.
3. Излив. Если он крепится с помощью гайки, то может подтекать или просто отвалиться при длительном или неправильном использовании. В этом случае ремонт возможен путем замены стертых деталей, крепежей или гаек. Однако поломка излива однорукого смесителя исправляется таким же образом, как и для вентильного. Это общий случай, который будет рассмотрен отдельно.
4. Картридж. Изнашивается со временем, особенно если сделан из пластика. Эту деталь легко можно заменить, купив новую. Картридж отремонтировать нельзя. Проблему решает только покупка нового картриджа для смесителя той же фирмы, что и старый. Производитель должен быть одинаков, в противном случае есть риск купить неподходящую модель и выкинуть деньги на ветер. Вы можете подробно ознакомиться с тем, как производится замена картриджа в смесителе своими руками.
5. Уплотнительные элементы. Их изготавливают из резины и силикона. В статье по ссылке узнайте, как разобрать смеситель в ванной для дальнейшего ремонта и замены прокладок и уплотнителей.
6. Аэратор. Крайне редко требует внимания, если перед смесителем установлен фильтр.
7. Переключатель ванна-душ. Механизм перевода воды с душа на излив и обратно для однорычажных смесителей для ванной ломается довольно часто. Например, узнайте в статье про ремонт кнопочного переключателя душа в смесителе.

В стандартных моделях поворотом джойстика регулируют температуру, а подъемом увеличивают напор воды.

Картридж – основной элемент конструкции. Деталь меняют со временем. В разных моделях используется либо шаровый, либо дисковый сменный элемент. Первый вариант дороже в изготовлении, встречается редко.

Как работает смеситель с дисковым картриджем

Основой картриджа являются две дисковые пластины. Детали прилегают плотно друг к другу, обеспечивая герметичность конструкции. Если в воде есть абразивные частицы, со временем поверхность пластин царапается и появляются протечки. В дешевых картриджах трущиеся части сделаны из пластика, отсутствует фильтр. Менять элемент придется через 6–12 месяцев. В картриджах, изготовленных в России, используют диски из металлокерамики, встраивают в кран фильтр грубой очистки. Благодаря этому, смеситель работает от 3 лет и более без ремонта.

Когда отверстия верхней и нижней дисков совпадают, вода проходит без препятствий. Джойстик поворачивает пластины, частично перекрывая отверстия горячей или холодной воды. За счет этого температура струи меняется. Центральное отверстие перекрывается движением рычага в вертикальной плоскости.

Причины выхода из строя однорычажного смесителя для ванной и методы устранения проблемы

Ремонтировать однорычажный смеситель для ванной комнаты своими руками легче, когда известны причины поломки:

1. Жесткость воды в системе превышает 2°Ж. Когда вода жесткая, вокруг уплотнений образуются отложения солей. В результате силикон перестает выполнять свои функции. Восстановить работу крана можно простой очисткой уплотнений.
2. Резиновые прокладки с течением времени становятся менее эластичными. Появляется течь в месте соединения подводящих труб с корпусом смесителя. Проблему устраняют, просто поджимая резьбовое соединение. Так можно делать один или два раза. Затем резиновые колечки меняют на новые.
3. Износ картриджа. Чем больше твердых частичек в воде, тем скорее появятся микроцарапины на поверхности дисков. Герметичность детали нарушится, и ее нужно заменить на новую. Вот почему перед кранами ставят фильтр. С ним картридж работает дольше. Все картриджи для смесителей производства Профсан оснащены фильтрами, защищающими механизм от попадания твердых частиц, а следовательно от поломки. Как заменить деталь мы рассмотрим ниже.
4. Трещина в корпусе. Поломка характерна для моделей из силумина. Ремонту треснувший смеситель не подлежит. Его лучше заменить на изделие из сплава меди с цинком марки ЛС57 (латунь).

Если купить запчасти заранее, изучить устройство однорычажного смесителя и разобраться по пунктам, как исправить неполадку, устранить течь можно в течение 5—30 минут. Дольше всего менять картридж и чистить уплотнения из силикона. Если вы не знаете точно номер картриджа, возьмите в магазин тот, что сломался. Рассмотрим подробно что делать, если течет кран, и картридж не работает, как нужно.

Замена картриджа смесителя поэтапно

Рассмотрим этапы ремонта однорукояточного смесителя для ванны. В самом начале нужно отключить подачу воды.

Далее:

1. Для того чтобы снять джойстик и получить доступ к картриджу, вынимаем декоративную заглушку. Вставка отличается цветом, ее легко обнаружить.
2. Под заглушкой спрятан винт. Брызгаем на него WD-40, и уходим на 10—15 минут. Выкручиваем винт отверткой.
3. Ключом откручиваем стопорное кольцо. Будьте внимательны, газовый ключ может сломать корпус, если у вас модель из силумина. Лучше берите накидной или разводной ключ.
4. Достаем картридж, силиконовые уплотнения. Вставки чистим от солевых отложений, картридж меняем на новый.
5. Собираем кран в обратном порядке. Уплотнения перед вставкой смазываем силиконовой смазкой. Поджимайте соединения умеренно, не перетягивайте.
6. Теперь нужно включить подачу воды. Убедитесь, что смеситель работает идеально.

Теперь вы знаете, как выполнить ремонт однорычажного смесителя для ванной, если нет, еще раз прочитайте нашу статью. Отремонтировать однорукий смеситель можно своими руками, не вызывая домой сантехника. Нелишними окажутся знания по устройству сантехники перед покупкой новых моделей. Зная конструкцию крана, вам легко будет не только починить изделие с одним рычагом у себя дома, но и у родственников. Или объяснить друзьям, как отремонтировать однорычажный смеситель.

Напомним, что Вы находитесь на официальном сайте производителя сантехники Профсан. Покупайте наши российские смесители в магазинах, мы гарантируем качество нашей продукции. Для дилеров всегда открыто предложение покупки оптом.

Однорычажный смеситель в ванной комнате, его плюсы и ремонт

Однорычажный смеситель, благодаря множеству достоинств, занял свое заслуженное место на рынке сантехники и получил заметную популярность среди потребителей. По своим качествам и простоте в использовании, он не уступает ни одному виду смесителей. Конкуренцию ему может составить лишь бесконтактный или сенсорный смеситель. Рассмотрим подробнее, что собой представляет однорычажный смеситель, как он устроен и как его можно будет отремонтировать своими силами при поломке.

Устройство

Самым главным фактором, который обеспечил всеобщее признание данной модели — простота конструкции. В нем отсутствуют все те элементы, у которых имеется большой риск поломки, к примеру, кран-букс. Основными частями крана является монолитный корпус и картридж. На эти две детали и приходится основная работа, связанная с подачей и распределением воды. В дополнение к основе имеется гусек, душевая лейка и переключатель воды, который может иметь различную конструкцию.

Основная деталь – картридж, он располагается непосредственно в корпусе смесителя. Крепление его к корпусу обеспечивается гайкой в единственном числе, которая прикрыта колпачком, выполняющим декоративную функцию. Такое устройство поражает своей простотой и отсутствием лишних элементов, у которых высок риск поломки. Еще одним бесспорным плюсом конструкции является то, что кран может без труда разобрать и починить любой владелец, не располагая для этого специальными знаниями.

Достоинства и недостатки джойстикового смесителя

Все достоинства однорычажного смесителя, в основном, вытекают из его простого устройства. К основным преимуществам можно отнести:

• Многолетний срок эксплуатации. При отсутствии конструктивных деталей, которые подвержены поломке, данная модель может прослужить до 10 лет. Конечно, при этом немаловажное значение имеет правильное и бережное отношение к смесителю и его работе. Некоторые модели имеют корпус из симулина, который хрупок и ненадежен, в отличие от латунного. Такая модель может прослужить не более 2 лет;
• Незамысловатое устройство. Это является чуть ли не основным его плюсом. Простота конструкции обеспечивает ее надежность и быструю замену сломавшейся детали, а именно картриджа;
• Простота управления подачей воды. Напор струи регулируется высотой поднятия рычага. Открыть кран можно поднятием рычага, температура регулируется его поворотом в ту или иную сторону. Нет вентилей, которые нужно крутить и которые часто выходят из строя;
• Возможность отремонтировать кран самостоятельно, даже без соответствующих навыков. Весь ремонт сведен к замене картриджа, что очень просто.
• Еще одним немаловажным плюсом является цена. Она вполне демократичная, доступна и находится в том же диапазоне, что и у аналогичных смесителей, но отличающихся по конструкции.

Разновидности однорычажных кранов

Классифицировать данный вид смесителей можно по их предназначению, так как данной системой подачи и регулирования струей воды можно оборудовать любой из них и принципиально она будет аналогична для всех смесителей. По области применения они подразделяются:

• Предназначенный для раковин. Он представляет собой классический вертикальный смеситель, при этом сам отлив может быть разнообразным по форме. Конструкция достаточно компактная и устанавливается на горизонтальных поверхностях. Это может быть плоскость раковины или бортик ванны;
• Специальный для душа. Такая модель также компактна и не имеет гуська для слива воды, который предусмотрен в обычном настенном устройстве. Модель для душа предусматривает душевую лейку, соединенную с основой гибким шлангом или жестким патрубком;
• Специальный для ванны. Его предназначение – наполнить ванну водой. Для этих целей предусмотрен носик. Также смеситель оснащен душевой лейкой. Переключение струи воды можно осуществлять несколькими способами. Можно выбрать встроенную систему переключения, или съемную, которая имеет название «луна». Съемная система более удобна при необходимости ремонта. Ее просто отсоединяют и меняют на новую. При встроенной системе такая процедура не так проста, требует определенных навыков и кропотливой работы.

Для ванной смесители можно подразделить на монтируемые в саму ванну на бортик и на устанавливаемые в стене. Их краткие характеристики таковы:

• Устанавливаемый в бортик ванны смеситель напоминает однорычажный, применяемый для раковин. По устройству они идентичны, но при установке на борт ванны, все его части закрыты самой ванной, а на поверхности выступает носик и система управления водной струей. Имеется возможность сделать вывод для присоединения душевой лейки с переключателем.
• Устанавливаемые непосредственно в стену. Такая модель наиболее удобна при оборудовании душевых ограждений. Она состоит из основного блока из латуни и нескольких подключений, снабженных резьбой (3-5 подключений). К двум подсоединяется горячая и холодная вода. Другие предназначены для подведения смешанной жидкости к гуську, лейке или для других функций. Блок монтируется в стене. Если он предназначен для душевого ограждения, то его монтаж осуществляется за специальной панелью. Все трубы для подвода воды скрыты стеной или этой панелью. На поверхность выводятся только управляющие конструкции рычагов, лейка, смеситель и другие подобные элементы.

Этим ограничиваются все виды данной модели, которые обусловлены его применением. Другие отличия могут заключаться лишь в незначительных деталях, таких как, к примеру, конфигурация рычага переключения. Можно отметить хирургический рычаг, называемый локтевым. Он представляет собой тонкую ручку и может управляться при помощи локтя без руки, что уменьшает соприкосновение руки с рычагом и сводит к минимуму попадание различных микроорганизмов на перчатки хирурга.

Ремонт смесителя своими силами

Необходимость ремонта однорычажного смесителя в основном сводится к замене пострадавшего картриджа. Причины выхода его из строя такие же, как и у кран-буксы: он может не удерживать струю воды, он перестает переключаться, то есть его заклинивает. Но, в отличие от буксы, картридж легко поменять, просто приобретя новый в магазине и поставив его на прежнее место.

Существует несколько разновидностей картриджа, что необходимо учитывать перед его заменой. Диаметр картриджа для крана, устанавливаемого на раковину и монтируемого в стену отличается своими размерами. Для того, чтобы не ошибиться с покупкой, старую деталь лучше всего взять с собой в магазин в качестве образца и приобрести идентичный.

После приобретения картриджа нежного размера, можно приступать к ремонту, соблюдая следующую последовательность:

• В первую очередь перекрывается подача воды на основном водоводе. Затем рукоятка крана поднимается до самого верхнего положения. Убирается заглушка, на которой как правило есть красная и синяя пометка. Под ней находится винт, который можно открутить шестигранным ключом. После его откручивания снимается сам рычаг;
• Открывается доступ к колпачку, который является декоративным и снимается просто как гайка. Иногда эта гайка может быть выполнена не из твердого материала, а из пластика. Чтобы не повредить эту часть, лучше выкрутить гайку руками без применения ключа;
• Далее будет открыт доступ к латунной большой гайке с шестью гранями. Ее скручивают шестигранным ключом;
• После откручивания большой гайки можно увидеть сам картридж. После его демонтажа в нижней части видны два шипа. С их помощью обеспечивается правильное расположение этой детали в смесителе. Картридж заменяется на новый, купленный в магазине по имеющемуся старому образцу и соответствующего диаметра. Сборка смесителя производится в обратной последовательности. Но перед этим необходимо тщательно очистить место установки от всего мусора и других имеющихся загрязнений, убрать все возможные обломки и инородные тела.

Таким образом, ремонт однорычажного смесителя будет закончен. Как оказалось, самостоятельно починить такой кран не сложно, для этого не нужно иметь знаний сантехника. Единственно на что необходимо обратить внимание, это на приобретение для ремонта соответствующего по размеру нового картриджа и соблюдать последовательность действий, указанную выше.

Статьи для ознакомления:

устройство, как разобрать и сделать ремонт крана с одной ручкой, видео

Функциональные и стильные однорычажные смесители уже практически полностью вытеснили из современных ванн и кухонь стандартные краны – «елочки». Но, несмотря на то что запорная арматура отличается долговечностью, со временем элементы конструкции все равно изнашиваются. Ремонт вышедшего из строя крана с одной ручкой можно выполнить самостоятельно.

Для этого необходимо разобраться в его устройстве и следовать советам профессионалов. Понять, как быстрее и лучше разобрать и починить смеситель, поможет видео инструкция.

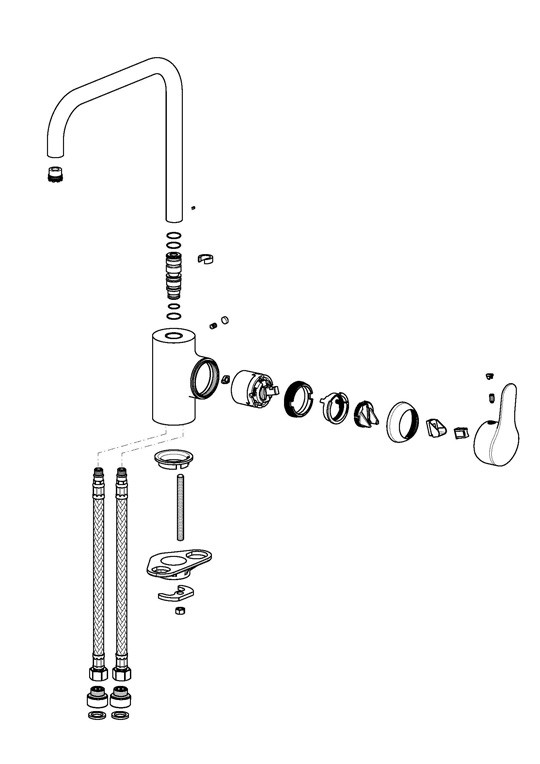

Устройство однорычажного смесителя

Краны с одной ручкой в эксплуатации очень просты. Управление напором и температурой воды легко осуществляется движением одной руки. Подняв джойстик вверх, можно усилить напор воды, а повернув его влево или вправо – сделать воду более горячей или холодной.

Такая простая регулировка объясняется конструкцией крана, которая состоит из следующих деталей:

• крышка корпуса;
• джойстик, ручка или рычаг смесителя;
• корпус крана;
• фиксирующая скоба;
• излив с аэратором;
• резиновые или силиконовые прокладки;
• картридж сменного типа или шаровый механизм;
• нижняя часть для подключения подводки.

Однорычажные смесители различаются конструкцией и внешним оформлением.

Виды смесителей с одним рычагом

По своему устройству краны для ванн такого типа могут быть двух видов.

Шаровые смесители

Основным элементов конструкции является полый стальной шар, который оборудован тремя отверстиями для протока воды. В корпус он устанавливается с помощью картриджной гильзы. Фторопластовые вставки конструкции создают необходимое уплотнение.

Напор воды обеспечивается за счет открытия и перекрытия отверстий в корпусе и шаре, а температура регулируется вариантами их совмещения.

К недостаткам шаровых смесителей относится:

• быстрый износ резиновых уплотнителей;
• низкая вероятность ремонта;
• быстрое образование накипи на шаре;
• относительно высокая стоимость.

Однако шаровые однорычажные краны отлично выдерживают перепады давления и гидравлические удары.

Конструкции с керамическим картриджем

В смесителях такого типа вместо шара используется картридж с блоком керамических пластин. Это гладкие детали, которые идеально примыкают к рабочей поверхности. Диски располагаются друг над другом и имеют отверстия, через которые проходит вода. Нижняя пластина расположена в корпусе картриджа, а верхняя подсоединяется к стержню управления. Когда ручка крана поворачивается, диски и их отверстия относительно друг друга смещаются, и происходит смешивание жидкости. При перемещении верхней пластины изменяется величина напора.

Современные однорычажные краны со сменными картриджами очень популярны и их охотно устанавливают в ванной и на кухне. Объясняется это долговечностью и относительно низкой стоимостью смесителей такого типа.

К недостаткам конструкций с керамическими элементами относится их чувствительность к различным включениям в воде. Накипь или мелкие частички песка быстро выводят оборудование из строя. Значительно увеличивает срок службы установка фильтров для очистки воды.

Ремонт шарового смесителя

Если установленный в ванной или на кухне кран подтекает или в нем слабый напор воды, то его разборку и ремонт можно произвести самостоятельно. Для этого необходимо подготовить следующие инструменты:

• разводной и гаечные ключи;
• комплект шестигранных ключей;
• набор отверток;
• нож;
• пассатижи;
• молоток.

При протекании крана понадобится замена уплотнителей, которые следует приобрести.

Разборка и ремонт производятся в следующем порядке:

1. В квартире отключается водоснабжение.
2. Со смесителя снимется заглушка и ручка. Для этого закрываются запорные клапаны, и с помощью шестигранника ослабляется винт.
3. Нажать отверткой на выемку резьбового кольца и аккуратно повернуть кольцо против часовой стрелки. Чтобы не повредить водопроводные шланги, нужно проследить, чтобы шаровый кран не повернулся.
4. Плоскогубцами очень осторожно удаляется купол и с него снимется пластиковое кольцо. Его нужно проверить на возможность свободного вращения, наличие грязи и целостность резьбового соединения.
5. Достается и проверяется состоящий из черной и белой деталей пластиковый элемент. Черная деталь – это уплотнитель, повреждения которого могут привести к утечке воды из крана. Возможно, что решить проблему с ремонтом смесителя можно прочисткой уплотнителя. Но если вода все равно течет, то кран придется разбирать дальше.
6. Простым движением вверх извлечь из смесителя шар и осмотреть его. Если его покрытие повреждено, то шар придется заменить. Загрязненный шар хорошо промывается.
7. При установке нового шарового элемента нужно проследить, чтобы расположенный на его правой стороне вырез попал на выступ верхней части смесителя.
8. С помощью пластикового наполнителя в слот стороны крана вставляется щит.
9. Расположенные под черным уплотнителем пружины должны быть работоспособными. В противном случае их следует вытащить плоской отверткой и заменить на новые.
10. Чтобы увеличить срок эксплуатации деталей, новые уплотнители можно смазать силиконовой смазкой.
11. Для сборки отремонтированной шаровой конструкции все действия проводятся в обратном порядке.
12. Если при включенном водоснабжении и закрытом кране вода капает из верхней части смесителя или из его основания, то, скорее всего, требуется замена прокладок на шаре. Для устранения протечки шар необходимо вытащить.
13. Уплотняют шаровый элемент две прокладки, при повреждении которых вода может вытекать из закрытого крана. Маленькой плоской отверткой их нужно удалить и заменить, протерев предварительно смазкой.

Ремонт однорычажного шарового смесителя окончен. Разбирая кран, следует иметь в виду, что конструкции могут различаться, но самостоятельно разобрать можно каждую.

Разборка крана с керамическим картриджем

По внутреннему содержанию смесители для ванной и кухни практически не отличаются. Однако, чтобы снять узел с мойки, достаточно скрутить с крепежных шпилек две гайки или большую латунную гайку, расположенную с обратной стороны мойки. А для демонтажа конструкции над ванной понадобится сантехнический газовый ключ, с помощью которого отворачиваются гайки крепления к эксцентрикам.

Отключив воду и сняв смеситель, можно приступать к его разборке:

1. Убрать с крана заглушку и выкрутить расположенный под ней шестигранник. В результате этого освободиться установленный в центре картриджа пластмассовый штырек.
2. Движением верх извлекается рукоятка и достается защитный чехол. Если элементы прикипели, то потребуется помощь отвертки.
3. Картридж находится под крышкой корпуса, которую пальцами нужно аккуратно выкрутить. Эта деталь очень хрупкая и если она не поддается, то следует очень осторожно воспользоваться подходящим инструментом.
4. После снятия крышки корпуса картридж легко извлекается из конструкции. Если он поврежден, то разбирать его бесполезно. Следует купить и установить новый. Модели картриджей могут различаться, поэтому в магазин сантехники рекомендуется взять с собой поломанный элемент или его фотографию.
5. С помощью гаечного ключа на изливе открутить аэратор и достать из него фильтр-сеточку. В ней обычно скапливается много мелких частиц, которые нужно тщательно вычистить.

Разборка и ремонт однорычажного смесителя с картриджем закончен. В дешевых кухонных кранах может треснуть основной корпус. В этом случае разборка конструкции бессмысленна. Треснувший смеситель с одной ручкой необходимо полностью заменить.

Ремонт переключателя «Душ/Ванна»

В смеситель с одним рычагом для ванной установлен переключатель, регулирующий подачу воды в душ и ванну. При износе его стоковой пружины становится невозможным возврат в стартовую позицию. А непригодность золотниковых прокладок может привести к одновременной подаче воды в душ и кран.

Замена пружины

Растянутую пружину в переключателе можно заменить на новую:

1. Извлечь переходник и снять с него шток с накрученной пружиной.
2. Снять старую пружину и с помощью плоскогубцев накрутить на шток новую.
3. Переключатель собрать и установить на место.

Новую пружину для переключателя следует выбирать в диаметре меньше предыдущей. Изготовлена она должна быть из стали с гальваническим покрытием.

Замена уплотнительных резинок

Переключатель оборудован двумя прокладками. Если в негодность пришла верхняя прокладка, то заменить ее можно, не разбирая конструкцию. Нужно будет просто снять декоративный колпачок, вытащить износившуюся резинку и на ее место установить новую. Но если причина неисправности кроется в нижнем уплотнителе, то золотниковый переключатель придется разбирать. Для этого следует:

1. Установить рычаг смесителя в закрытое положение.
2. Отсоединить гибкий шланг.
3. Под декоративной крышкой открутить винтовое крепление и вытащить кнопку.
4. Извлечь из корпуса крана золотник.
5. Снять старые и установить новые резинки, смазав их предварительно герметической пастой.
6. Собрать переключатель и установить его на место.

Трудность в замене прокладок золотника заключается в том, что их нет в продаже. В комплекте со смесителем обычно идет запасной набор. Если он утерян, то прокладки можно вырезать из резины толщиной в 3–4 мм. Однако самодельные прокладки прослужат недолго.

Разобрать шаровый или картриджный керамический смеситель с одним рычагом под силу каждому. Эти краны имеет довольно простую конструкцию, что дает возможность отремонтировать их самостоятельно, не прибегая к услугам сантехников.

ремонт крана с одной ручкой, как разобрать и отремонтировать шаровый вариант, устройство универсального аппарата

Для обустройства ванных комнат и подачи холодной и горячей воды сегодня на рынке представлен большой выбор различных смесителей и кранов. Производители предлагают данную продукцию в разных вариантах исполнения, что позволяет подобрать устройство под любой интерьер помещения, учитывая индивидуальные предпочтения и их стоимость. Однако большей популярностью, в свете своих эстетических и функциональных особенностей, пользуется именно однорычажный смеситель для ванной.

Особенности устройства

Спрос на установку в квартирах и домах именно однорычажных смесителей обусловлен простотой и удобством использования такого крана, а также лаконичностью внешнего вида. Управление температурой и напором воды, включение и выключение – все эти действия со смесителем легко выполняются одной рукой при развороте ручки в определенное положение.

Подобная продукция, за счет специфики своего устройства, отличается надежностью, что позволяет продуктивно эксплуатировать смесители в ванных комнатах или на кухне довольно долгое время.

Обычные водопроводные краны и настенные смесители постепенно отходят на второй план, уступая место однорычажной продукции. Джойстиковый смеситель включает в себя корпус с пластиной, внутри которого происходит смешивание подаваемой холодной и горячей воды. Принцип работы пластины аналогичен функциям рычага, что говорит о простоте конструкции подобных устройств для подачи воды. Чаще всего для изготовления смесителей используют металл, керамику или же пластик.

Схема устройства однорычажных смесителей представляет собой довольно новое изобретение, однако его положительные особенности уже оценили по достоинству потребители, за счет чего можно утверждать, что подобное изделие лучше, чем стандартный двухвентильный кран с буксой, в особенности в ванной. Продукция довольно часто называется однозахватным краном.

Чтобы иметь четкое представление относительно специфики конфигурации подобного смесителя, стоит отметить основные составляющие продукции:

• рукоятка;
• носик;
• корпус и фиксатор;
• картридж или шаровый механизм;
• прокладки, гайка для крепления и шланги.

Главной особенностью крана с одной ручкой, имеющего картридж, является отсутствие внутри устройства металлических деталей. Он состоит из керамических элементов, которые устойчивы к процессам коррозии и прекрасно переносят прямой контакт с водой.

Однако к преждевременной порче подобных запчастей может привести неудовлетворительное качество водопроводной воды, которая негативно сказывается на состоянии деталей. Чтобы снизить вероятность поломок, связанных с некачественной жидкостью, производители сантехнических устройств устанавливают внутрь смесителя фильтры, но они не всегда справляются с поставленной задачей, поскольку в некоторых регионах России состояние воды довольно плачевное.

Зная подобную особенность продукции, можно заранее подготовиться к таким ситуациям, выполнив установку систем дополнительного очищения воды, что позволит избежать ситуаций, связанных с необходимостью преждевременного ремонта однорычажного смесителя.

Плюсы и минусы

Описываемая продукция отличается рядом положительных качеств:

• Однорычажные краны, используемые для ванн, умывальников или раковин, очень удобны в использовании. Для подачи воды нужной температуры нет необходимости откручивать несколько вентилей, что говорит о простоте в применении. Передвигая рычаг, можно контролировать не только температуру за счет того, что холодная и горячая вода смешивается непосредственно внутри крана, но и напор.
• За счет того, что рассматриваемая разновидность сантехнического крана устроена довольно просто, продукция отличается большим сроком службы. Обусловлено данное преимущество отсутствием в конструкции деталей, которые в процессе работы трутся друг о друга, что приводит к их износу.
• Простой и быстрый монтаж смесителя положительно сказывается на потребительском спросе, поскольку приобретенную продукцию можно без труда установить своими руками без привлечения специалистов.

• Помимо функциональности, однорычажные универсальные смесители выделяются на фоне двухвентильных кранов более привлекательным и лаконичным внешним видом. В продаже можно встретить изделия для скрытого монтажа в стиле «ретро».
• Дорогостоящие модели выделяются широким углом настройки температуры воды. Подобное свойство продукция приобретает за счет использования высококачественного сырья, а также благодаря специфике конструкции.
• За счет простой регулировки подобные краны дают возможность экономить общий уровень потребления воды, что сокращает расходы на оплату коммунальных услуг.

Как и любая другая продукция, рассматриваемые сантехнические устройства имеют некоторые минусы:

• Что касается такого типа однорычажного смесителя, как шаровый кран, то эта продукция имеет слабую сторону – в них довольно быстро изнашиваются резиновые прокладки. Поэтому чтобы избежать более серьезных поломок, стоит выполнять замену уплотнителей спустя каждые 24 месяца.
• Подобные смесители очень чувствительны к различным посторонним включениям, которые часто содержатся в водопроводной воде. Это касается песка и других абразивных веществ.

Для снижения риска поломки стоит позаботиться об установке очистительных фильтров для воды, поступающей в жилище, что может быть сопряжено с дополнительными тратами

• Дешевая продукция картриджных смесителей трудно поддается регулировке температуры, связано это с тем, что краны обеспечиваются минимальным углом контроля температуры подаваемой жидкости.
• Однорычажные смесители имеют небольшую ремонтопригодность, что не дает возможности починить их самостоятельно, в результате чего все ремонтные работы будут сведены к замене какого-то элемента конструкции. Чаще всего это прокладки или картридж. Продлить эксплуатационный срок устройства помогут своевременные профилактические меры по обслуживанию.

Виды

Классификация однорычажных смесителей происходит исходя из внутреннего устройства прибора. На этом основании можно выделить два основных вида кранов – шаровый и картриджный:

• Шаровый смеситель имеет специальный элемент, расположенный внутри прибора. Он представляет собой металлический шар, имеющий три отверстия. Каждое отверстие в нем отвечает за подачу определенной воды, в последнем отверстии эта деталь смешивает их, выводя уже в сам кран. Как правило, емкость внутри шарика называют смесительной шариковой камерой. Эта деталь регулируется при помощи штока и имеет резиновые уплотнители. Уровень подачи воды регулируется в ходе движения шара. Данная разновидность смесителя выделяется большим эксплуатационным сроком за счет особенностей своего устройства.

• Картриджный однорычажный кран вместо шарика содержит диск, в качестве его основы выступают две керамические пластины. Нижняя часть картриджа выполнена с тремя отверстиями для подачи воды. В верхней части происходит смешивание жидкостей. Принцип функционирования подобного прибора заключается в регулировке положений пластин с отверстиями для холодной и горячей воды таким образом, чтобы отверстия находили контакт со смесительной камерой, находящейся вверху диска. Для плавного движения джойстика используется силиконовый состав для обработки.

Именно эти смесители подвержены частым поломкам за счет содержащихся в воде примесей.

Как устранить неполадки?

Не каждую неисправность в однорычажном устройстве для подачи воды получится отремонтировать. Что касается замены картриджа, то она необходима в следующих ситуациях:

• если он протекает;
• при открытии крана на максимум напор воды остается очень слабым;
• когда работающее устройство подает воду и в душ, и в излив.

Чтобы выполнить ремонт, необходимо иметь следующий набор инструментов:

• отвертка и ключ;
• плоскогубцы и нож.

Главное, прежде чем разобрать устройство, нужно перекрыть подачу в него воды.

Схема выполнения ремонтных работ:

• В первую очередь необходимо убрать заглушки на рычаге. Чтобы снять рычаг, откручивается винт.
• Затем выполняется демонтаж гаек с корпуса при помощи ключа, после чего можно достать картридж.

Если неполадка заключается в образовании течи, картридж нужно заменить на новую деталь. При покупке запчастей стоит учитывать, что сменные элементы могут иметь различный диаметр отверстий и фиксаторы, располагающиеся в нижней пластине. Лучше всего, отправляясь в магазин, взять с собой пришедшую в негодность деталь. Это поможет сделать правильный выбор. После покупки нового картриджа сборка смесителя выполняется по аналогичной схеме, но в обратном порядке.

Если прибор неисправен вследствие износа сальника, нужно выполнить его замену. Порядок работ в таком случае включает в себя следующие действия:

• зафиксировав рычаг в закрытом положении, нужно снять шланг от душа;
• используя для работы плоскогубцы, кнопку-переключатель извлекают из корпуса;
• далее из носика извлекается переходник и выполняется замена сальника.

Что касается шаровых смесителей, то выполнить их ремонт не удастся, исключением из правил можно считать неисправности устройства, связанные с уплотнительным материалом. Слабый напор воды будет указывать на наличие мусора в аэраторе. Чаще всего кран при работе шумит и скрипит. Для ликвидации неполадки необходимо выполнить следующие действия:

• вынуть аэратор, промыть его под проточной водой;
• после чего установить деталь обратно, прикрепив при помощи зажимной гайки.

Работы по замене старых резинок выполняются так:

• в первую очередь нужно снять рычаг;
• из корпуса извлекается двухкомпонентный элемент, где черной частью является уплотнитель, который необходимо привести в порядок либо поменять;
• если вышеперечисленные действия не помогли решить вопрос с течью, нужно выполнить замену нижней резинки;
• после этого шар вставляется назад и фиксируется гайкой;
• последним действием станет установка рукоятки смесителя.

Для обеспечения более продуктивной работы однорычажного смесителя после замены резинок стоит дополнительно использовать смазку из силикона.

В однорычажном смесителе для ванной есть переключатель, который отвечает за подачу воды либо через кран, либо же через лейку душа. В этом устройстве с течением времени могут возникнуть различные сбои в работе. Наиболее часто встречающиеся неполадки:

• Нередко бывают случаи, когда вода поступает в ванну сразу с двух источников. Это является признаком проблем с золотниковыми прокладками.
• Со временем туго работает кнопка переключения подачи воды, в результате чего она не становится в обычное положение. Причиной данной неисправности является поломка пружины штока.

Что касается прокладок золотников, то главная загвоздка будет заключаться в том, что их по отдельности в продаже нет. Эти комплектующие обычно входят в набор к смесителю. Если таковой нет в наличии, то выходом из ситуации будет самостоятельное изготовление резинки. Самодельное изделие поможет на некоторое время исключить неисправность смесителя.

Сам переключать имеет два уплотнителя, которые располагаются в верхней и в нижней части золотника. В том случае, если в негодность пришла верхняя резинка, переключатель не разбирается, поскольку для замены детали будет достаточно снять колпачок и выполнить установку нового элемента. Вариант установки нижней резинки нуждается в разборке переключателя.

Принцип замены изделий следующий:

• расположить рычаг в закрытом положении и отсоединить шланг душа;
• снять крышку и открутить винт;
• после чего можно достать кнопку и золотник, и заменить уплотнители;
• сборка устройства выполняется по той же схеме, начиная с конца.

Если ресурс пружины, расположенной в кнопке, исчерпан, могут возникнуть проблемы, связанные с невозвратом переключателя в стартовое положение. В таком варианте ремонтные работы включают в себя следующие этапы:

• необходимо достать переходник и шток с пружинкой;
• неисправную деталь снимают, а при помощи инструмента на стержень надевают новую.

Чтобы приобретенное изделие подходило для работы, диаметр пружины должен быть меньше, чем у старой.

Кроме того, покупать стоит стальные пружины с гальваническим покрытием.

Полезные советы от профи

К сожалению, ремонтные работы далеко не всегда смогут решить все проблемы и неисправности, которые могут возникать в ходе эксплуатации однорычажных смесителей. Часто кран уже не поддается какому-либо ремонту, поэтому встанет вопрос о приобретении нового устройства для ванной. Чтобы снизить вероятность подобных ситуаций и максимально продлить срок службы устройства, производители советуют выполнять профилактические мероприятия и обдуманно выбирать продукцию для эксплуатации.

Перечень рекомендаций специалистов:

• Для предотвращения выхода из строя смесителей в результате их контакта с низкокачественной водопроводной водой будет правильным позаботиться о наличии фильтра для очистки воды, поступающей в квартиру или дом.
• Среди большого ассортимента продукции от разных производителей можно встретить изделия, изготовленные из различных материалов. Однако наиболее долговечными являются все же латунные однорычажные смесители.
• Если ситуации, в которых возникла необходимость ремонта устройства, избежать не удалось, перед началом демонтажа смесителя следует подробно ознакомиться с инструкцией к изделию либо попросить консультацию у специалиста.
• Регулярно выполняя профилактический осмотр смесителя, можно вовремя исключить вероятность серьезных поломок.

О том, как разобрать и отремонтировать однорычажный смеситель смотрите в следующем видео.

устройство, разборка, ремонт и уход

Содержание статьи:

В современном мире нельзя представить себя без благ цивилизации и при неисправности смесителя мы сразу ощущаем дискомфорт. Неисправность необходимо устранить как можно быстрее, причем практически всегда, с этим можно справиться самостоятельно.

Устройство смесителя достаточно простое и даже не имея никаких профессиональных навыков, можно быстро разобраться в этом.

Типы смесителей и их устройство

Однорычажные смесители представляют собой современный вариант для ванной комнаты или кухни. На данный момент, существует только два вида устройства однорычажных смесителей:

1. Шарового типа. Такое название смеситель получил благодаря наличию внутри специального металлического шарика, который обладает несколькими отверстиями. Одно необходимо для подачи горячей воды, второе – холодной, а в третьем происходит смешивание, для создания необходимой температуры. Пространство внутри шарика, в котором происходит смешивание, называется «смесительная камера». Резиновые уплотнители тесно взаимодействуют с внутренним шариком.
   Для подачи воды используется шток регулировки, который контролирует напор, который проходит сквозь шарик. Система работы максимально проста и заключается в следующем: чем больше площадь соприкасающихся отверстий, тем меньше будет поток воды и наоборот. Это наиболее популярный и надежный вариант, который редко выходит из строя раньше своего отведенного эксплуатационно срока.
2. Конструкция с картриджем. В этом устройстве, вместо шарика используется 2 керамических диска, которые находятся в специальном картридже. Верхняя часть картриджа предназначена для смешивания воды, а в нижней располагается 3 отверстия, опять же для горячей, холодной и смешанной. Как только происходит совмещение верхнего отверстия с нижним, происходит подача необходимой температуры воды. Обе пластины должны плотно прилегать друг к другу. Мелкие части песка или накипи в воде могут послужить причиной поломки устройства, поэтому к таким смесителям чаще всего приобретают специальные фильтры.

Пошаговый алгоритм разбора смесителя

Прежде чем приступить к разбору дискового смесителя, необходимо разобраться с тем, из чего он состоит:

• штанга для подводки воды;
• рукоятки;
• скоба-фиксатор;
• регулятор напора;
• корпус;
• картридж.

Процесс разбора смесителя выглядит следующим образом:

1. С использованием отвертки вытащить заглушки. Чтобы не возникало путаницы с определением температуры воды, каждая из них имеет свой цвет.
2. При помощи маленькой крестовой отвертки, требуется отвинтить винт, чтобы отсоединить шток от джойстика.
3. Теперь пора начать поэтапно снимать все детали. Сначала снимается ручка регулировки, которая крепится к крану. С верхней пластины джойстика нужно снять гайки. Сначала снимается керамическая, потом зажимная. Причем зажимная может иметь небольшие воронки, поэтому ее снятие необходимо проводить максимально аккуратно. Керамическая может быть выкручена вручную без особых сложностей.
4. Последним этапом разбора является снятие смесительного диска.
5. Если необходима замена картриджа, тогда на место изношенной конструкции устанавливается новая и сборка происходит в обратном порядке.

Разборка шарового смесителя по сути не сильно отличается от предыдущего. Единственное, что необходимо знать перед его разборкой, в случае серьезных повреждений, зачастую приходится полностью менять смеситель на новый. Например в случае ухудшения напора воды, можно попробовать разобраться в причине самостоятельно, зачастую проблема заключается в сетке, которая находится внутри крана на месте слива. Ее достаточно только прочистить и поставить на место.

В случае возникновения других проблем, например заменить резиновые уплотнители, разбор проводится следующим образом:

1. Выкрутить винт и снять рычаг.
2. Вынуть из резьбы размещенные внутри соединения. Отверткой открутить винт. В случае если на нем есть грязь, необходимо произвести его очистку.
3. Вынимается шар, вместе с прокладками, чтобы заменить из на новые.
4. После установки новых резиновых уплотнителей, шарик возвращается обратно. Уплотнители закрепляются гайкой из пластмассы.
5. Обратно фиксируются рычаг и винт. Теперь осталось проверить работу крана.

При каких проблемах поможет разборка и ремонт

Как было уже сказано в начале, не все поломки можно будет устранить самостоятельно при помощи ремонта или замену деталей, но есть ряд других, которые можно выполнить своими руками:

• протечка картриджа;
• поломка кнопочного переключателя;
• слабый напор при включении на полную мощность;
• вода одновременно подается в душ и излив;
• натекает лужа под раковиной;
• повреждение резьбы на патрубке;
• при перекрытом рычаге протекает излив.

С такими проблемами можно будет справиться самостоятельно, но при повреждении корпуса или внутренней резьбы, придется менять смеситель целиком.

Какие детали можно заменять при ремонте

В классический ремонтный набор входят:

• кнопка указателя воды;
• резиновое кольцо излива;
• болт;
• стопорное кольцо излива;
• прокладка эксцентрика;
• прокладка головки вентиля;
• прокладка обратного клапана;
• шайба головки вентиля;
• запорная прокладка.

Излив и вентили практически никогда не подвергаются замене, ведь в случае их поломки, целесообразно приобрести новый смеситель. Зачастую меняются только картриджи и кран-буксы, ведь по сути, больше в устройстве крана, кроме уплотнителей, менять нечего.

Во время выбора нового картриджа, необходимо взять с собой старый диск, чтобы максимально точно подобрать новый элемент. Лучше всего выбирать конструкцию из силиконового материала, так как она более надежна в эксплуатации.

Профилактика возникновения проблем и уход

Поломку всегда лучше предотвратить, чем устранить. Как это ни странно, а наибольшее количество проблем создает именно сама вода. Большинство узлов выходят из строя именно из-за нее. Срок эксплуатации прямо пропорционален качеству воды и чем чище и мягче она будет, тем сантехническое изделие прослужит дольше.

Самый простой метод продлить срок жизни смесителя – очистить воду. Для этих целей в систему водопровода устанавливаются фильтры, которые не пропускают мелкие частицы, что часто являются причиной ремонта, разрывая резиновые прокладки и оставляя царапины на смежных плоскостях деталей.

В случае возникновения первых подтеков или нестабильной работы, необходимо как можно быстрее справиться с проблемой. Зачастую это позволяет избежать более серьезных проблем.

Накипь, которая образуется при нагревании воды, тоже является частой причиной поломки, но бороться с ней своими силами достаточно сложно. Можно установить специальный фильтр-умягчитель, но для него необходимо дополнительное место и финансовые средства. Современные производители создают смесители высокого качества с использованием качественных материалов, которые даже в условиях высокой интенсивности и плохом качестве воды, способны прослужить долгие годы. Именно поэтому лучше всего присмотреться к качественным производителям.

Как разбирается однорычажный смеситель? Как отремонтировать рычажный кран?

Однорычажные смесители довольно удобны в пользовании — эргономичны и несколько реже требуют ремонта, нежели с винтовыми или керамическими кран-буксами.

Для начала, давайте разберемся, откуда капает вода.

Подтекание воды может быть прямо из-под рычага смесителя. В этом случае требуется заменить сам картридж.

Если вода подтекает из-под рубашки основания гусака, сверху и/или снизу, то картридж в порядке и его замена не требует. Нужно заменить только прокладки.

Как правило, это либо резиновые, либо силиконовые кольца, установленные в радиальных выточках основания гусака, сверху и с низу. Износ этих прокладок не так редок, особенно если гусак приходится поворачивать из стороны в сторону, что часто бывает при мойке посуды на кухне и в ванной комнате, где установлен один смеситель на ванну и на раковину.

И в том и другом случае смеситель придется разобрать.

Снимаем декоративную заглушку, она стоит спереди и обычно выполняет роль указатель сторон горячей и холодной воды. Поддеваем ее отверткой и снимаем. Под ней находится винт крепления рычага, обычно с головкой под шестигранный ключ, редко бывают и под отвертку.

Выкручиваем этот винт и снимаем рычаг. Далее требуется открутить прижимную гайку, которая собственно и удерживает всю конструкцию, и вынут картридж.

Если требуется только замена картриджа, то дальше сборку смесителя не разбираем, что бы лишний раз не тревожить уплотнение основания гусака. Пру установке нового картриджа, проследите что бы направляющие штифты картриджа сели в свои места, только так уплотнительные кольца будут хорошо прилегать к каналам подачи воды.

К сожалению, заранее купить картридж сложно, потому как визуально определить какого размера картридж стоит в вашем смесителе, под силу только опытному мастеру, сталкивающемуся по долгу службы с разными моделями. Простой же домашний мастер, может это узнать лишь разобрав смеситель.

Картриджи бывают нескольких размеров, как по диаметру так и по высоте. Вообще керамический картридж еще называется «регулятор проплыва» это так — к сведению (просто некоторые продавцы знают его под этим «именем»)

Сборку производим в обратном порядке.

В том случае, если вода подтекает из под основания, то разбираем колонну дольше — убираем картридж, снимаем гусак. Сверху и снизу его основания вы видите большие кольца, вот их и нужно будет заменить. Можно конечно и промазать их герметиком, однако после этого гусак лучше не крутить из стороны в сторону. От такого ремонта функциональность смесителя становится ниже, так что лучше уж менять уплотнительные прокладки.

для ванной и кухни, разборка и устройство, из чего состоит шаровой смеситель и с керамическим картриджем

С разбором такого типа смесителей, как однорычажные, способен справиться любой человек. Чаще всего манипуляции проводят при засорении излива, протечке, заклинивании, образовании накипи и других проблемах.Действия будут зависеть и от вида смесителя с одним рычагом, и от самой неисправности.

Особенности

Смеситель данного типа представляет собой кран, у которого имеется только одна регулировочная ручка. Благодаря такому строению поток воды в смесителе с единственным рычагом управляется движением одной руки.

Его основные преимущества:

• Быстрое получение водяной струи нужной температуры.
• Удобство управления.
• Легкость ремонта, можно выполнить своими руками.

Устройство смесителя однорычажного типа

Попадающая по двум трубам в смеситель вода смешивается до нужной пользователю температуры, а затем поступает в выходную трубку. Регуляция как температуры воды, так и напора струи выполняется за счет перемещения внутреннего смесителя или пластин картриджа.

Виды

Смесители с одним рычагом разделяют на:

1. Шаровые. Их внутреннее строение включает полый стальной шар с тремя отверстиями. Через два их них вода внутрь шара, а через третье — выводится в смешанном виде в сливное сопло. Данный шар находится внутри шаровой гильзы, в которой имеются прочные резиновые седла.Под напором струй воды шар прочно соприкасается с этим седлами. Для его перемещения внутри смесителя используется шток. Повороты шара изменяют температуру воды и ее напор в соответствии с совпадением отверстий в шаре. Чем больше будут открыты отверстия, чем сильнее будет напор.
2. Картриджные. Вода внутри таких кранов смешивается в картридже. Данные смесители также называют дисковыми, поскольку для изменения и напора водяной струи температуры в затворе таких смесителей имеются металлокерамические или стальные диски.Просвет между ними выступает в роли камеры, в которой смешивается вода разной температуры.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

• Плоскую отвертку.
• Разводной ключ.
• Гаечные ключи.
• Нож.
• Плоскогубцы.

Далее ваши действия будут определять внутреннее строение смесителя. При этом не начало работ отключить водоснабжение.

С керамическим картриджем

1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
2. Выкрутите шестигранником или отверткой винт, функция которого является удержанием рычага.
3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.
4. Аккуратно открутите зажимную гайку, проявите для этого манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубление и буртик).
5. Извлеките картридж, запомнив его расположение внутри корпуса.

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

• Снимите ручку, ослабив винт, который ее удерживает.
• Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.
• Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
• Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
• Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
• Если прочистка не помогла, извлеките из крана шар и осмотрите его.При необходимости замены устройства в смеситель новую деталь, а затем соберите конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки требуется полностью разбирать шаровой смеситель.Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания ее обратно, после чего верните гайку на ее место.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя установлен старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

Ремонт однорычажного смесителя для ванной своими руками

Произвести ремонт однорычажного смесителя для ванной своими руками возможно. Это дешевле, чем покупать новый кран. Для устранения поломки потребуется набор стандартных инструментов, подробная инструкция, запасные детали. Нелишним будет знать, как устроен однорычажный смеситель. Давайте вместе делним, как починить рычажную модель самостоятельно.

Какой требуется ремонт

Однорукояточные смесители для ванной комнаты состоят из нескольких частей, и почти каждая из них может требовать того или иного ремонта:

1. Корпус . Редко выходит из строя. В дешевых моделях слой хрома со временем истирается, теряется внешний вид. Или в процессе эксплуатации появляется трещина. В таком случае покупают новый смеситель для ванной.
2. Рычаг или джойстик . Сломать эту деталь можно, если уронить на нее тяжелый предмет.Регулировочную ручку можно также подобрать новую из деталей ремкомплекта в магазине сантехники и довольно просто заменить. Как открутить ручку однорычажного смесителя узнайте ниже, перейдя по ссылке на статью про замену картриджа.
3. Излив . Если он крепится с помощью гайки, то может подтекать или просто отвалиться при длительном или неправильном использовании. В этом случае ремонт возможен путем замены стертых деталей, крепежей или гаек. Однако поломка излива однорукого смесителя исправляется таким же образом, как и для вентильного.Это общий случай, который будет рассмотрен отдельно.
4. Картридж . Изнашивается со временем, особенно если сделан из пластика. Эту деталь легко можно заменить, купив новую. Картридж отремонтировать нельзя. Проблему решает только покупка нового картриджа для смесителя той же фирмы, что и старый. Гарантирую, что сообщается, что сообщается, что опасность не будет. Вы можете подробно ознакомиться с тем, как производится замена картриджа в смесителе своими руками.
5. Уплотнительные элементы . Их изготавливают из резины и силикона. В статье по ссылке узнайте, как разобрать смеситель в ванной для дальнейшего ремонта и замены прокладок и уплотнителей.
6. Аэратор . Крайне редко требует внимания, если перед смесителем установлен фильтр.
7. Переключатель ванна-душ . Механизм перевода воды с душа на излив и обратно для однорычажных смесителей для ванной ломается довольно часто. Например, узнайте в статье про ремонт кнопочного переключателя душа в смесителе.

В стандартных моделях поворотом джойстика регулируют температуру, а подъемом увеличивают напор воды.

Картридж — основной элемент конструкции. Деталь меняют со временем. В разных моделях используется либо шаровый, либо дисковый сменный элемент. Первый вариант дороже в изготовлении, встречается редко.

Как работает смеситель с дисковым картриджем

Основой картриджа являются две дисковые пластины. Детали прилегают плотно друг к другу, герметичность конструкции.Если в воде есть абразивные частицы, со временем поверхность пластин царапается и появляются протечки. В дешевых картриджах трущиеся части из пластика, отсутствует фильтр. Менять элемент придется через 6–12 месяцев. В картриджах, изготовленных в России, используют диски из металлокерамики, встраивают в кран фильтр грубой очистки. Благодаря этому смеситель работает от 3 лет и более без ремонта.

Когда верхняя и нижняя границы совпадают, вода проходит без препятствий.Джойстик поворачивает пластины, частично перекрывая отверстия горячей или холодной воды. За счет этой температуры струи меняется. Центральное отверстие перекрывается движением рычага в вертикальной плоскости.

Причины выхода из строя однорычажного смесителя для ванной и методы устранения проблемы

Ремонтировать однорычажный смеситель для ванной комнаты своими руками легче, когда известны причины поломки:

1. Жесткость воды в системе с 2 ° Ж. Когда вода жесткая, вокруг уплотнений образуются отложения солей .В результате силикон перестает выполнять свои функции. Восстановить работу крана можно простой очисткой уплотнений.
2. Резиновые прокладки с течением времени становятся менее эластичными. Появляется течь в месте соединения подводящих труб с корпусом смесителя. Проблему устраняют, просто поджимая резьбовое соединение. Так можно делать один или два раза. Затем резиновые колечки меняют на новые.
3. Износ картриджа. Чем больше твердое частичек в воде, тем скорее появятся микроцарапины на поверхности дисков.Герметичность нарушится, и ее нужно заменить на новую. Вот почему перед кранами ставят фильтр. С ним картридж работает дольше. Все картриджи для смесителей производства Профсанаторы фильтруют, защищают механизм от попадания твердых частиц, а следовательно от поломки. Как заменить деталь мы рассмотрим ниже.
4. Трещина в корпусе. Поломка характерна для моделей из силумина. Ремонту треснувший смеситель не подлежит. Его лучше заменить на изделие из сплава меди с цинком марки ЛС57 (латунь).

Если купить запчасти заранее, изучить устройство однорычажного смесителя и разобраться по пунктам, как исправить неполадку, устранить течь можно в течение 5—30 минут . Дольше всего менять картридж и чистить уплотнения из силикона. Если вы не знаете точно номер картриджа, возьмите в магазин тот, что сломался. Рассмотрим подробно что делать, если течет кран, и картридж не работает, как нужно.

Замена картриджа смесителя поэтапно

Рассмотрим этап ремонта однорукояточного смесителя для ванны.В самом начале нужно отключить подачу воды.

Далее:

1. Для того, чтобы снять джойстик и получить доступ к картриджу, вынимаем декоративную заглушку. Вставка отличается цветом, ее легко строительство.
2. Под заглушкой спрятан винт. Брызгаем на него WD-40, и уходим на 10–15 минут. Выкручиваем винт отверткой.
3. Ключ откручивает стопорное кольцо. Будьте внимательны, газовый ключ может сломать корпус, если у вас модель из силумина. Лучше берите накидной или разводной ключ.
4. Достаем картридж, силиконовые уплотнения. Вставки чистим от солевых отложений, картридж меняем на новый.
5. Собираем кран в обратном порядке. Уплотнения перед вставкой смазываем силиконовой смазкой. Поджимайте соединения умеренно, не перетягивайте.
6. Теперь нужно включить подачу воды. Убедитесь, что смеситель работает идеально.

Теперь вы знаете, как выполнить ремонт однорычажного смесителя для ванной, если нет, еще раз прочитайте нашу статью.Отремонтировать однорукий смеситель можно своими руками, не вызывая домой сантехника. Нелиш надежно знания по устройству сантехники перед покупкой новых моделей. Зная конструкцию крана, вам легко будет не только починить изделие одним рычагом у себя дома, но и у родственников. Или объяснить друзьям, как отремонтировать однорычажный смеситель.

Напомним, что Вы находитесь на официальном сайте производителя сантехники Профсан. Покупайте наши российские смесители в магазинах, мы гарантируем качество нашей продукции.Для дилеров всегда открыто предложение покупки оптом.

устройство, разборка, ремонт и уход

Содержание статьи:

В современном мире нельзя представить себя без благ цивилизации и при неисправности смесителя мы сразу ощущаем дискомфорт. Неисправность необходимо устранить как можно быстрее, причем практически всегда, с этим можно справиться самостоятельно.

Устройство смесителя достаточно простое и даже не имея никаких профессиональных навыков, можно быстро разобраться в этом.

Типы смесителей и их устройство

Однорычажные смесители Добавить собой современный вариант для ванной комнаты или кухни. На данный момент существует только два вида устройства однорычажных смесителей:

1. Шарового типа. Такое название смеситель получил благодаря наличию внутри специального металлического шарика, предоставляющих информацию о границах. Одно необходимо для горячей воды, второе — холодной, а в третьем происходит смешивание, для необходимой температуры.Пространство внутри шарика, в котором происходит смешивание, называется «смесительная камера». Резиновые уплотнители рычаги создают с внутреннимком.
   Для подачи воды используется шток регулировки, который контролирует напор, который проходит сквозь шарик. Система работы максимально проста и заключается в следующем: чем больше площадь соприкасающихся отверстий, тем меньше будет поток воды и наоборот. Это наиболее популярный и надежный вариант, который редко выходит из строя раньше своего отведенного эксплуатационного срока.
2. Конструкция с картриджем. В этом устройстве, вместо шарика используется 2 керамических диска, которые находятся в специальном картридже. Верхняя часть картриджа для смешивания воды, а в стандартной 3 отверстия, опять же для горячей, холодной и смешанной. Как только происходит совмещение верхнего отверстия с нижним, происходит подача необходимой температуры воды. Обе пластины должны плотно прилегать друг к другу. Мелкие части песка или накипи в воде послужили причиной поломки устройства, поэтому к таким смесителям чаще всего приобретают специальные фильтры.

Пошаговый алгоритм разбора смесителя

Прежде чем приступить к разбору дискового смесителя, необходимо разобраться с тем, из чего он состоит:

• штанга для подводки воды;
• рукоятки;
• скоба-фиксатор;
• регулятор напора;
• корпус;
• картридж.

Процесс разбора смесителя выглядит следующим образом:

1. С использованием отвертки вытащить заглушки. Чтобы не понять путаницы с определением температуры воды, каждая из них имеет свой цвет.
2. При помощи маленькой крестовой отвертки, требуется отвинтить винт, чтобы отсоединить шток от джойстика.
3. Теперь пора начать поэтапно снимать все детали. Сначала снимается ручка регулировки, которая крепится к крану. С верхней пластины джойстика нужно снять гайки. Сначала снимается керамическая, потом зажимная. Причем зажимная может иметь небольшие воронки, поэтому ее снятие необходимо максимально быстро аккуратно. Керамическая может быть выкручена вручную без особых сложностей.
4. Последним этапом разбора является снятие смесительного диска.
5. Если необходима замена картриджа, тогда на место изношенной конструкции новая и сборка происходит в обратном порядке.

Разборка шарового смесителя по сути не сильно отличается от предыдущего. Единственное, что необходимо знать перед его разборкой, в случаях повреждений, часто приходится полностью менять смеситель на новый. Например, в случае неудачи напора воды, можно попробовать разобраться в причине самостоятельно, зачастую проблема заключается в том, что находится внутри крана на месте слива.Ее достаточно только прочистить и поставить на место.

В случае возникновения других проблем, например заменить резиновые уплотнители, разбор проводится следующим образом:

1. Выкрутить винт и снять рычаг.
2. Вынуть из резьбы размещенные внутри соединения. Отверткой открутить винт. В случае если на нем есть грязь, необходимо произвести его очистку.
3. Вынимается шар, вместе с прокладками, чтобы заменить из на новые.
4. После установки новых резиновых уплотнителей, шарик возвращается обратно.Уплотнители закрепляются гайкой из пластмассы.
5. Обратно фиксируются рычаг и винт. Теперь осталось проверить работу крана.

При каких проблемах поможет разборка и ремонт

Как было уже сказано в начале, не все поломки или замену деталей можно устранить самостоятельно при помощи ремонта деталей, но есть ряд других, которые можно выполнить своими руками:

• протечка картриджа;
• поломка кнопочного переключателя;
• слабый напор при включении на полной мощности;
• вода одновременно подается в душ и излив;
• натекает лужа под раковиной;
• повреждение резьбы на патрубке;
• при перекрытом рычаге протекает излив.

С такими проблемами можно будет справиться самостоятельно, но при повреждении корпуса или внутренней резьбы, придется менять смеситель целиком.

Какие детали можно заменить при ремонте

В классический ремонтный набор входят:

• кнопка указателя воды;
• резиновое кольцо излива;
• болт;
• стопорное кольцо излива;
• прокладка эксцентрика;
• прокладка головки вентиляторов;
• прокладка обратного клапана;
• шайба головки вентиляторы;
• запорная прокладка.

Излив и вентили практически никогда не подвергаются замене, ведь в случае их поломки, целесообразно приобрести новый смеситель. За меняются только картриджи и кран-буксы, ведь по сути, больше в устройстве крана, кроме уплотнителей, менять нечего.

Во время выбора нового картриджа, необходимо взять с собой старый диск, чтобы максимально время точно подобрать новый элемент. Лучше всего выбирать конструкцию из силиконового материала, так как она более надежна в эксплуатации.

Профилактика возникновения проблем и уход

Поломку всегда лучше предотвратить, чем устранить. Как это ни странно, а наибольшее количество проблем создает именно сама вода. Большинство узлов выходят из строя именно из-за нее. Срок эксплуатации прямо пропорционален качеству воды и чем чище и мягче она будет, тем сантехническое изделие прослужит дольше.

Самый простой метод продлить срок жизни смесителя — очистить воду. Для этих целей в системе водопровода устанавливаются фильтры, которые не пропускают мелкие частицы, которые часто вызывают ремонт, разрывая резиновые прокладки и оставляя царапины на обычных плоскостях деталей.

В случае возникновения первых подтеков или нестабильной работы, необходимо как можно быстрее справиться с проблемой. За это позволяет избежать более серьезных проблем.

Накипь, которая образует при нагревании воды, тоже является частой причиной поломки, но бороться с ней своими силами достаточно сложно. Можно установить специальный фильтр-умягчитель, но для него необходимо дополнительное место и финансовые средства. Производители используются качественные смесители высокого качества с использованием качественных материалов, которые могут использоваться в условиях высокого качества и плохом воды, прослужить долгие годы.Именно поэтому лучше всего присмотреться к качественным производителям.

Однорычажный смеситель в ванной, комната его плюсы и ремонт

Однорычажный смеситель, благодаря своему достоинству, занял свое заслуженное место на рынке сантехники и получил заметную популярность среди потребителей. По своим качествам и простоте в использовании, он не уступает ни одному виду смесителей. Конкуренцию может составить лишь бесконтактный или сенсорный смеситель.Рассмотрим подробнее, что собой представляет однорычажный смеситель, как он устроен и как его можно будет отремонтировать своими силами при поломке.

Устройство

Самым главным фактором, который обеспечил всеобщее признание модели — простота конструкции. В нем отсутствуют все те элементы, у которых имеется большой риск поломки, к примеру, кран-букс. Основными частями крана является монолитный корпус и картридж. На эти две детали и основная работа, связанная с подачей и распределением воды.В дополнение к базе гусек, душевая лейка и переключатель воды, который может иметь различную конструкцию.

Основная деталь — картридж, он встроен в корпусе смесителя. Крепление его к корпусу обеспечивается гайкой в ​​единственном, которая прикрыта колпачком, выполняющим декоративную функцию. Такое устройство поражает своей простотой и отсутствием лишних элементов, у которых высок риск поломки. Еще одним бесспорным плюсом конструкции является то, что кран может без труда разобрать и починить любой владелец, не имеющая этого специальными знаниями.

Достоинства и недостатки джойстикового смесителя

Все достоинства однорычажного смесителя, в основном, вытекают из его простого устройства. К основным преимуществам можно отнести:

• Многолетний срок эксплуатации. При отсутствии конструктивных деталей, подверженных поломке, модель может прослужить до 10 лет. Конечно, при этом немаловажное значение имеет правильное и бережное отношение к смесителю и его работе. Некоторые модели имеют корпус из симулина, который хрупок и ненадежен, в отличие от латунного.Такая модель может прослужить не более 2 лет;
• Незамысловатое устройство. Это является чуть ли не основным его плюсом. Простота конструкции обеспечивает ее надежность и быструю замену сломавшейся детали, а именно картриджа;
• Простота управления подачей воды. Напор струи регулируется высотой поднятия рычага. Открыть кран можно поднятием рычага, температура регулируется его поворотом в ту или иную сторону. Нет вентилей, которые нужно крутить и которые часто выходят из строя;
• Возможность отремонтировать кран самостоятельно, даже без навыков.Весь ремонт сведен к замене картриджа, что очень просто.
• Еще одним немаловажным плюсом является цена. Она вполне демократичная, доступна в том же диапазоне.

Разновидности однорычажных кранов

Классифицировать данный вид смесителей можно по их назначению, так как данной системой регулирования струей воды можно оборудовать любой из и принципиально она будет аналогична для всех смесителей.По области применения они подразделяются:

• Предназначенный для раковин. Он представляет собой классический вертикальный смеситель, при этом сам отлив может быть разнообразным по форме. Конструкция достаточно компактная и устанавливается на горизонтальных поверхностях. Это может быть плоскость раковины или бортик ванны;
• Специальный для душа. Такая модель также компактна и не имеет гуська для слива воды, которая предусмотрена в обычном настенном устройстве. Модель для душа предусматривает душевую лейку, соединенную с помощью гибким шлангом или жестким патрубком;
• Специальный для ванны.Его предназначение — наполнить ванну водой. Для этих целей предусмотрен носик. Также смеситель оснащен душевой лейкой. Переключение струи воды можно осуществлять посредством средств. Можно выбрать встроенную систему переключения, или съемную, которая имеет название «луна». Съемная система более удобна при необходимости ремонта. Ее просто отсоединяют и меняют на новую. При встроенной системе такая процедура не так проста, требует навыков и кропотливой работы.

Для ванной смесители можно подразделить на монтируемые в саму ванну на бортик и на установленные в стене.Их краткие характеристики таковы:

• Устанавливаемый в бортик ванны смеситель напоминает однорычажный, применяемый для раковин. По устройству они идентичны, но при установке на борт ванны, все его части закрыты самой ванной, а на поверхности выступает носик и система управления водной струей. Имеется возможность сделать вывод для присоединения душевой лейки с переключателем.
• Устанавливаемые непосредственно в стену. Такая модель наиболее удобна при оборудовании душевых ограждений.Она состоит из основного блока из латуни и нескольких подключений, снабженных резьбой (3-5 подключений). К двум соединяется горячая и холодная вода. Другие предназначены для подведения смешанной жидкости к гуську, лейке или для других функций. Блок монтируется в стену. Его монтаж осуществляется за специальной панелью. Все трубы для подвода воды скрыты стеной или этой панелью. На поверхность выводятся только управляющие конструкции рычагов, лейка, смеситель и другие элементы.

Этим ограничиваются все виды данной модели, которые обусловлены его применением. Другие отличия могут заключаться лишь в незначительных деталях, таких, как к примеру, конфигурация рычага переключения. Можно отметить хирургический рычаг, называемый локтевым. Он представляет собой тонкую ручку и может управляться при помощи локтя без руки, что уменьшает соприкосновение руки с рычагом и сводит к минимуму попадание различных микроорганизмов на перчатки хирурга.

Ремонт смесителя своими силами

Необходимость ремонта однорычажного смесителя в основном сводится к замене пострадавшего картриджа.Причины выхода его из строя такие же, как и у кран-буксы: он может не удерживать струю воды, он перестает переключаться, то есть его заклинивает. Но, в отличие от буксы, картридж легко поменять, просто приобретя новый в магазине и поставив его на прежнее место.

Существует несколько разновидностей картриджа, что необходимо перед его заменой. Диаметр картриджа для крана, устанавливается на раковину и монтируется в отличается своими размерами. Для того, чтобы не ошибиться с покупкой, старую деталь лучше всего взять с собой в магазине в качестве образца и приобрести идентичный.

После приобретения картриджа нежного размера, можно приступать к ремонту, соблюдая последовательность:

• В первую очередь перекрывается подача воды на основном водоводе. Затем рукоятка крана поднимается до самого верхнего положения. Убирается заглушка, как правило, есть красная и синяя пометка. Под ней находится винт, который можно открутить шестигранным ключом. После его откручивания снимается сам рычаг;
• Открывается доступ к колпачку, который является декоративным и снимается просто как гайка.Иногда эта гайка может быть выполнена не из твердого материала, а из пластика. Чтобы не повредить эту часть, лучше выкрутить гайку руками без применения ключа;
• Далее будет открыт доступ к латунной большой гайке с шестью гранями. Ее скручивают шестигранным ключом;
• После откручивания большой гайки можно увидеть сам картридж. После его демонтажа в нижней части видны два шипа. С их помощью обеспечивается правильное расположение этих деталей в смесителе. Картридж заменяется на новый, купленный в магазине по имеющемуся старому образцу и соответствующему диаметру.Сборка смесителя производится в обратную обратную. Перед этим необходимо очистить место установки от всего мусора и других загрязнений, убрать все возможные обломки и инородные тела.

Таким образом, ремонт однорычажного смесителя будет закончен. Как оказалось, самостоятельно починить такой кран не сложно, для этого не нужно иметь знания сантехника. Единственно на что необходимо обратить внимание, это на приобретение для ремонта по размеру нового картриджа и последовательность действий, указанную выше.

Статьи для ознакомления:

Как разобрать однорычажный смеситель — Kabini.ru

Для этих работ необходим следующий инструмент и материалы :

1. тонкая плоская отвертка с малой шириной шлицевой части;
2. малая отвертка с крестообразным шлицом;
3. разводной гаечный ключ, желательно с защищенными губками;
4. шестигранные ключи с размером между гранями 3 мм;
5. плоскогубцы;
6. уксус или раствор лимонной кислоты;
7. ремонтные комплекты с уплотнительными резиновыми кольцами, резиновыми чашками, пружинками и пр. запасными частями для каждого вида регулирующих механизмов смесителей;
8. губка поролоновая для посуды;
9. силиконовая нерастворимая в воде.

На плоскогубцев и разводного гаечного ключа, для предохранения полированных смесителей от царапин и сминания, желательно надеть резиновые трубки или намотать несколько витков изолентов.

Обязательные подготовительные этапы при ремонте смесителей

• на входе в смеситель или квартиру перекрыть горячую воду и холодную;


• открыть кран, подняв ручку вверх , чтобы сбросить давление и слить остаток воды;


• закрыть сливное отверстие мойки или ванны пробкой или штатной сеточкой, чтобы в канализацию не упали мелкие детали;


• накрыть мойку или ванну толстой тканью, например, старым полотенцем.

Внимание

Полотенце или толстая тряпка подстилается для того, чтобы случайно упавшие инструменты или части смесителя не повредили поверхность, особенно это важно для эмалированных ванн и моек.

Как разобрать и отремонтировать шаровый смеситель

Шаг 1. Под рукояткой крана маленькая пластмассовая крышечка с цветными метками горячей и холодной воды. Нужно поддеть ее тонкой отверткой, кончиком ножа или шилом.

Шаг 2. Под крышкой находится винт без головки. Для его откручивания использовать соответствующую отвертку или шестигранный ключ.

Важно! Этот вид винтов не следует откручивать до полного выпадения из резьбы. Если все же он выпал, то именно для этого случая сливное отверстие закрывается сеточкой, пробкой или старым полотенцем. Если же винтик провалился в канализацию, то достать его можно аккуратно сняв сифон под мойкой.

3. Открутив винт, легкими покачиваниями из стороны в сторону приподнимите и снимите ручку. В некоторых моделях, возможно, потребуется снять за носик крана весь его корпус.

Шаг 4. Под ручкой установлен шаровой смеситель.

Шаг 5 . Разводным гаечным ключом аккуратно, чтобы не сорвать шлицы, открутите шарообразную прижимную гайку. Откручивать следует против хода часовой стрелки, придерживая «гусак» крана левой рукой.

Шаг 6. Сняв прижимную гайку, снимите резиновые уплотнительные кольца. Осмотрите кольца на износ, а внутреннюю часть корпуса крана на наличие соляных отложений и грязи. Удалите загрязнения, не прилагая больших усилий.

Внимание

Если это не удается, замочите загрязненные части в уксусе или растворе лимонной кислоты, чтобы растворить отложения солей или грязь. При большом износе колец заменили их кольцами из ремонтного комплекта.

Шаг 7. Смажьте посадочные места уплотнительных колец силиконовой смазкой, установите кольца на место и сверху нанесите немного смазки.

Шаг 8. Извлеките верхнюю полусферу резинового уплотнителя, закрепленную на прижимной гайке. За управляющий шток выньте регулировочный шар из нижней уплотняющей полусферы. Шилом, тонкой отверткой или пинцетом вынимаете пружинки с резиновыми уплотнительными чашечками. Внимательный осмотр покажет — нужна ли их замена.

Также вы можете посмотреть видео, в котором показан процесс разборки шаров однорычажного смесителя:

Как поставить все на свои места?

1. Возвращаете старые пружинки с уплотнениями на их места или меняете их на новые из ремонтного комплекта.
2. Смазываете силиконовой смазкой и ставите на место шар управляющим штоком вверх, накрываете его верхнюю полусферой и прижимаете прижимной гайкой, аккуратно закручивая ее так туго, чтобы шар не болтался, но двигался с небольшим усилием.
3. Устанавливаете на шток ручку управления смесителем и закрепляете ее винтом.
4. Проверяете кран на протечки и регулируете подж верхней верхней гайки (под ручкой).

Небольшой ремонт закончен.

Замена керамического картриджа в однорычажном смесителе

Вся конструкция керамического картриджа установлена ​​в цилиндрическом корпусе.

Сверху из него выходит шток управления верхним подвижная запорно-регулирующий керамическая пластина.

Снизу — отверстия для пропускания воды к регулятору и из него.

1. Сняв декоративную заглушку и открутив винт, не имеющий головку (внутрикорпусной), крепящий управляющую ручку на шток картриджа, снимают ее со смесителя. Разводным ключом страгивают с места зажимную гайку и рукой скручивают ее совсем.

Шаг 2. Смоченной в уксусе губкой протирают доступные картриджные керамические пластин части, очищенная их от отложений и мелких частиц грязи.При неудаче в этой процедуре — замачивают картридж в уксусе или лимонной кислоте.

3. Шаг Смазывают пластины и устанавливают на место защитный элемент, закрепляют его на защелках.

Шаг 4 . Устанавливают старый почищенный или новый картридж в его гнездо в смесителе, закручивают зажимную гайку и устанавливают на шток картридж ручку управления. Открывают воду, проверяют протечки и устраняю их.

Если у вас возникли сложности, вы также можете посмотерть детали в видео:

Как разобрать смеситель в ванной?

Шаг 1. Подденьте декоративный колпачок с пометками горячей / холодной воды, расположенный на пластиковой или керамической рукоятке плоской отверткой или кончиком прочного ножа.

Шаг 2 . Открутите форму плоской или крестовой отверткой или шестигранным ключом стопорный винт и снимите рукоятку с оси цилиндрического картриджа.

Шаг 3. Открутите три винта и снимите декоративную накладку, закрывающее отверстие в гипсокартонной плите, под которой находится трубопроводная сеть в ванной комнате.

Шаг 4. Узкой отверткой или шилом снимите пружинную латунную шайбу, крепящую цилиндрический картридж. В других вариантах требуется открутить прижимную гайку.

5. Плоскогубцами или ключом аккуратно и слегка покачивая в разные стороны, вытащите цилиндрический картридж из его гнезда.

Внимание

Есть еще один способ вынуть не вынимающийся регулировочный элемент смесителя. Для этого накройте смеситель сверху тряпкой и быстро откройте кран на подаче воды.Напор воды вытолкнет картридж из гнезда. Затем быстро перекройте трубопровод подводящей воды.

6. Осмотр всех четырех резиновых уплотнений покажет степень их износа. Загрязнения в виде солей и других твердых отложений другой аккуратно стереть губкой сразу или после отмачивания в уксусе или не очень агрессивной кислоте.

Шаг 7. Обработайте посадочные места смазкой, установите старые или новые резиновые уплотнительные кольца. Протерев посадочное место картриджа, осмотрите его на наличие отложений. Если они не стираются губкой, смочите ее в уксусе и воткните на несколько часов в загрязненное углубле
