Смеситель термостатический для теплого пола: Смесители для теплого пола в России – Что представляет собой термосмесительный клапан для тёплого пола?

Содержание

Что представляет собой термосмесительный клапан для тёплого пола?

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-950С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-550С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 750С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 260С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-220С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 500С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

  • автоматизированная работа по снижению температуры воды;
  • простая и недорогая конструкция;
  • легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

  • вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
  • снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
  • при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

  • Гидравлические;
  • Пневматические;
  • С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.


К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м2). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

  • с термостатическим приводом;
  • с термостатической головкой;
  • с электроприводом;
  • с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.

трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Содержание:

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.

трехходовой кран для теплого пола

Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.

трехходовой клапан для теплого пола

Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

  • с функцией термостата;
  • термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.

трехходовой смесительный клапан для теплого пола

Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.

трехходовой термостатический смесительный клапан для теплого пола

В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

  • С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
  • L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.

трехходовой кран для теплого пола с терморегулятором

Альтернативные варианты

Если площадь помещения не превышает 10 м2, то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.

термосмеситель для теплого пола

В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

установка трехходового клапана на теплый пол

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.


Теплый водяной пол своими руками, теплый пол схема

Теплый водяной пол своими руками

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из металлопластика, сшитого полиэтилена или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту  Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

      Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

Вариант 1:
 — помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.



  Внешний вид комплекта для теплого пола Herz Floor Fix

Комплект для напольного отопления Herz Floor Fix

Схема 1. Теплый пол в маленьком помещении

Вид клапана для теплого пола

Клапан для теплого пола Herz Floor Fix



                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.
В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

            Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется либо использовать готовый узел смешения, либо соорудить его из спец комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 2а готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт

Регулирующий модуль для теплых полов малой мощности до 5 кВт



Схема. Теплый пол схема с готовым модулем

Схема теплого пола с коллекторной разводкой контуров

Группа автономной циркуляции для теплого пола до 15 кВт

Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 2б комплект клапан+ термоголовка:

        Соорудить дешевый вариант узла подмеса поможет схема на трехходовых клапанах Herz Calis TS. Можно подобрать готовый комплект для известной площади теплых полов: до 50 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 50м2

Комплект для теплого пола до 50м2

Схема 2. Теплый пол небольшой площади

Комплект подмеса для теплого пола до 150м2

Комплект теплого пола 200м2



Схема 3. Теплый пол на несколько помещений

Коллектор для теплого пола

Коллектор Herz для теплого пола с расходомерами



На схеме 2 показан теплый пол состоящий из одного, но большого контура. Воду в контуре гоняет насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .
Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка 1742006, установленная на клапане выносным датчиком измеряет температуру подачи, если подача горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий  термостатическим клапаном TS-E 772303  через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.
Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Herz Calis TS отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771000  могут управлять контроллеры  1779015  или  1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 2в трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 572

Трехходовой смесительный термостатический клапан ESBE VTA 572



Схема. Теплый пол с трехходовым смесительным клапаном на подаче

Схема узла подмеса теплого пола с термосмесительным трехходовых клапаном ESBE VTA 572


Вариант 3:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для  всех контуров теплого пола. Тут следует вспомнить о трехходовых клапанах Herz 4037 .

Клапан трехходовой Herz 4037

Клапан трехходовой Herz 4037

Схема 4. Узел смешения для многоквартирного дома

Привод для трехходового клапана Herz 4037

Привод для трехходового клапана Herz 4037

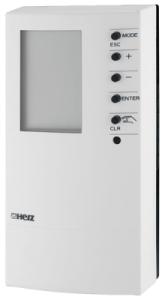

Контроллер отопления Herz

Контроллер отопления Herz

Схема 5. Узел смешения в коттедже

                    На схемах 4 и 5 показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан  Herz 4037 + привод 771250 — контроллер 779323 позволяет ограничить температуру теплоносителя попадающего в теплый пол, например до 50°С. Далее теплая вода поступает либо в общий коллектор теплого пола (схема 4) либо на конечного потребителя (схема 5) — на поквартирный или поэтажный распределитель. Управление температурой в отдельных помещениях возможно как контроллерами: простым  1779015  либо  программируемым 1779123 через термоприводы  771000, так и термоголовками с удаленным управлением 1933005 и т.д.
Вариант 4:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor

Контроллер отопления Herz
Схема 6. Станция управления теплым полом Herz Compact Floor
          В станции управления теплым полом  Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры.                 В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления  1779015 , 779501 или 1779123, их число равно числу помещений.



Что еще может понадобится? — Возьмите готовый комплект из оборудования




Возврат к списку

Термоголовка для тёплого водяного пола

Внутри отапливаемой комнаты должна быть постоянно комфортная для человека температура воздуха. С этой целью в проект обогрева помещения включается термоголовка для теплого пола водяного.

Элемент в процессе функционирования непрерывно отслеживает градус воды или антифриза в системе, проводит корректировку интенсивности циркуляции.

Термоголовка для теплого водяного пола

Термоголовка и термоклапан – неотъемлемые части конструктивного узла. Без клапана системе не обойтись, поскольку он управляет работой термостата и его чувствительностью к колебаниям тепла в воздухе снаружи или в воде внутри контура. Функции узла с термоагрегатами – отсекающие или смешивающие.

Термоголовка для теплого пола водяного крайне необходима, поскольку теплые полы – низкотемпературные системы, а попадание в них слишком горячей воды испортит контур и вызовет сбой работы.

Читайте в статье:

Как выбрать термоголовку?

В системе нагрева напольного покрытия есть миксерный узел, важнейший элемент, отвечающий за изменение параметров греющего контура. Это связано с тем, что влага с отопительного оборудования поступает в трубопровод слишком горячей, порой до 90 градусов тепла, а внутри стяжки может быть только максимум 40 градусов тепла.

Чтобы не перегреть систему, на заслонке обустраивается термоголовка, поддерживающая допустимые параметры теплоносителя. Смеситель отвечает за сведение температур разных потоков, в итоге в водяной контур поступает антифриз или вода нужной и допустимой температуры.

Термоклапан системы отопления

Термоголовка устанавливается строго горизонтально и имеет в составе специфический измеритель, передающий в электропривод сигналы о закрытии или открытии клапана. Гидроклапан имеет три хода для теплоносителя, из которых два используется для подачи воды в смеситель, а третий отвечает за подачу общего потока в трубопровод.

Термоголовка для теплого водяного пола

Блок изготавливается из нержавейки, поскольку работать устройству приходится в постоянно влажной среде и есть риск образования коррозии. В рабочем режим полы чутко отвечают на изменения тепла в помещении, автоматически регулируя подогрев циркулирующей жидкости внутри.

Как работает термоголовка?

Терморегулятор состоит из механизма с термодинамическими параметрами, основанными на элементарных физических качествах вещества – расширении при высоких температурах. В корпусе термоголовки есть специальная емкость с веществом, отвечающим на нагрев, а под ней – толкатель для клапанного штока.

Термоголовка для теплого пола работает следующим образом:

  1. Внутри термостата находится сильфон с твердым или жидким веществом. Стенки его сделаны гофрированными, что дает емкости способность к растяжению;
  2. Когда повышается градус, сильфон расширяется, стенки растягиваются и давят на клапанный шток. Баланс системы поддерживается пружиной;
  3. Когда сильфон остывает, его размеры восстанавливаются и перестают оказывать давление на шток.

Термоголовка для теплого пола продается отдельно или с вентилем в комплекте. Покупка комплекта оптимальна, потому что в таком случае резьба и посадочные места кранов и головки идеально совпадают.

Термоголовка для теплого водяного пола

Комплектация производится разными типами вентилей, поэтому бывают прямыми или угловыми термоголовками. Выбрать нужный вариант можно по конфигурации отопительной системы.

Виды термоголовок

По веществу в сильфоне термоголовки бывают газовые, жидкостные или на парафиновой основе. Жидкостные – инерционные, работающие медленнее, долго нагревающиеся и остывающие, но самые точные.

Газовые имеют большую погрешность и уязвимы для сквозняков. Внутри головки есть мнемосхема, на которой отмечены зоны с температурами.

Термоголовка может управляться механически или электронно. Ручные, с механическим управлением, имеют радиальную шкалу с отметками по 2…5 градусов. Поворот ручки увеличит расстояние между элементами и повысит давление на шток.

Электронные устройства управляются дисплеем, а на шток давит электропривод. Такое оборудование дороже, но отличается высокой точностью.

Термостат контактирует с поверхностью несколькими способами, поэтому термоголовка может быть накладной, с воздушным датчиком или погружного типа.

Терморегулятор нагревается на месте фиксации, а накладные и воздушные соединяются с датчиком запаянной трубкой капиллярного типа. Сильфон расширяется от нагрева баллончика, расположенного дистанционно – такие агрегаты используются в теплых полах.

Изменение рабочих режимов теплого пола

Терморегулятор – эффективное решение для отслеживания температуры воды в греющем контуре. Этот способ недорог и доступен практически каждому владельцу. Котел нагревает воду до 90 градусов, а в полы должна поступать вода с температурой в два раза ниже.

Термоголовка для теплого водяного пола

Нужного градуса можно достигнуть благодаря термостатической головке:

  • Подача горячей воды кратковременно – вода заполняет трубопровод, подача заканчивается до момента ее остывания до приемлемой температуры;
  • Постоянная подача воды с подмешиванием прохладного теплоносителя из возвратной трубы.

Периодическая кратковременная подача

При кратковременной подаче воды система работает на небольшом пространстве – ванная, керамический пол в туалете, душевая и другие места. В месте подачи работает клапан с двумя ходами, датчиком пола выносного типа и термоголовкой.

Как только контур заполняется теплоносителем, срабатывает датчик, поток перекрывается клапаном. Через некоторое время стяжка остынет, клапан вновь откроется и систему заполнит горячая вода. Эта схема экономична и может заменить блок смесителя.

Для теплых полов разработаны специальные термоголовки из RTL-серии, без выносного датчика. Их устанавливают на обратку для поддержания заданной температуры воды без зависимости от прогрева полов. Устанавливая эту модель терморегулятора, автоматика меняет пороговые значения тепла (не более 40 градусов тепла).

Особенность монтажа – установка в исключительно горизонтальном положении. Специалисты из г. Москва не рекомендуют ставить значения воды в полах ниже, чем градус тепла в комнате.

Периодические кратковременные впрыски воды в контур позволяют сохранить стабильное движение по контуру теплоносителя без перегрева системы.

Постоянная подача теплоносителя

Постоянная подача воды требует монтажа трехходового клапана в систему, дополненного датчиком пола и термоголовкой. С использованием тройника делают подводку от обратки к третьему ходу смесительного агрегата. Выход на прямую подачу воды должен быть всегда открыт, поэтому клапан должен быть установлен профессионально и правильно.

Специалисты рекомендуют ставить термоголовку на трехходовой клапан с использованием буксы запирающего типа. Когда датчик нагревается, смещается шток клапана и внутри образуется просвет. В этот просвет поступает прохладная вода из возвратной линии.

Такая последовательность работ позволяет теплоносителю стабильно поступать в контур, при этом температура остается в допустимых пределах. Из-за непрерывности потока напольное покрытие быстро нагревается до 28 градусов тепла и остается комфортным для владельца, а контур не перегревается.

Термоголовка для теплого пола водяного

Трубы и стяжка прослужат дольше из-за отсутствия чрезмерно высоких температур. Подмес холодного теплоносителя важен для обогрева больших помещений, где нужна комфортная температура.

Способы регулировки температуры теплых полов, RTL-регулировка

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.
Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.
Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Еще информация – защита котла с помощью смесительного узла

Отправить ответ

avatar
  Подписаться
Уведомление о
