схема отопления частного дома самотеком, детали на фото и видео

Содержание:

1. Принципиальная схема самотечной системы отопления
2. Выбор схемы самотечного отопления

Отопительная система, использующая принцип самотека, является единственным возможным вариантом обогрева дома, когда к нему не подведены электричество и магистральный газ. Самотечная система отопления частного дома на сегодняшний день не пользуется спросом, но заострить внимание на ней все же стоит, поскольку иногда возникают ситуации, когда такая система отопления оказывается востребованной.

самотечная система отопления

Существуют разные схемы самотечного отопления, и от правильного выбора будет зависеть большое количество параметров, начиная от дизайна помещений, заканчивая стоимостью материалов. Большинство представленных схем довольно сложны, поэтому в этой статье будут рассмотрены наиболее простые, установка которых не потребует наличия специфических знаний и умений от домовладельца.

Все системы отопления можно разделить на две больших категории:

  • системы с принудительной циркуляцией теплоносителя;
  • самотечные системы, в которых циркуляция осуществляется естественным путем.

Обе категории могут работать в одно- и двухтрубных системах. В этой статье речь пойдет о системах, где осуществляется отопление самотеком.

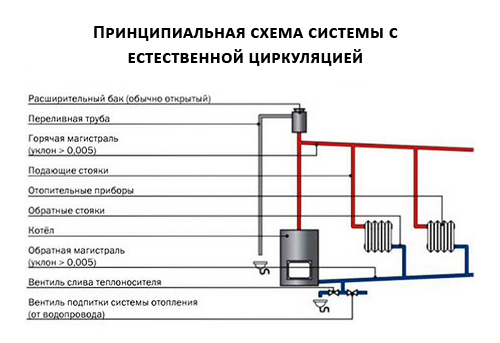

Принципиальная схема самотечной системы отопления


Наиболее удобной для рассмотрения является однотрубная система, на примере которой можно выявить практически все рабочие моменты, связанные с самотечной системой отопления. Для примера в качестве теплоносителя будет использована вода, поскольку в таком случае принцип работы системы получается наиболее понятным.
Конечно, при необходимости постоянного отопления в систему можно заливать и другие жидкости, которые не боятся замерзания (антифризы и др.). Использование антифризов позволяет избежать размораживания всей отопительной системы. Кроме того, после сборки системы желательно залить ее именно антифризом, который позволит выявить все негерметичные участки трубопровода.

Как выглядит отопление самотеком — схема довольно проста: самотечная отопительная система работает по принципу естественной циркуляции теплоносителя за счет разности температур на входном и выходном канале котла (детальнее: «Как устроена система отопления с естественной циркуляцией – какие бывают схемы подключения»). Эта система используется очень давно, и ее популярность неуклонно падает вследствие ее низкой эффективности, высокой стоимости и неоправданном расходе энергоресурсов. На сегодняшний день использовать такую систему можно разве что в небольших домиках, к которым не подведено электричество, что встречается довольно редко.

схемы самотечного отопления

Выбор схемы самотечного отопления


Схема самотечной системы отопления должна выбираться с учетом всех исходных данных. Если электричество в доме отсутствует, то это зачастую говорит о том, что магистральный газ тоже не подведен. Эти условия дают понять, что электрические и газовые котлы устанавливать невозможно, и единственным вариантом остается твердотопливный котел, работающий на любом виде твердого топлива.  Читайте также: «Плинтусная система отопления — оригинально и практично».

Как работает классическая однотрубная система? Прежде всего стоит понять, что каких-то сложностей в ее конструкции нет, но правильные расчет и установка отопления очень важны, поэтому для предельной ясности необходимы некоторые знания. Принцип работы однотрубной системы с естественной циркуляцией базируется на физическом явлении: при нагреве теплоносителя (воздуха или воды) теплая масса будет подниматься вверх, а холодная будет опускаться вниз.

Нагретая в котле вода двигается вверх по стояку, откуда она поступает в радиаторы, где и происходит процесс отдачи тепловой энергии. Сопровождающее этот процесс остывание становится причиной дальнейшего движения воды к следующим в контуре радиаторам. При постоянном остывании вода рано или поздно придет обратно в котле, где цикл нагрева-остывания будет возобновляться.

Система естественной циркуляции не подразумевает наличия каких-либо дополнительных устройств, которые могут ускорить движение воды, поэтому для нормального функционирования самотечной отопительной системы необходимо соблюдать постоянный уклон при прокладке трубопровода. Эти операции можно выполнить самостоятельно, поскольку они не отличаются особой сложностью. Выходной канал должен быть выполнен с точностью до наоборот: наличие различных поворотов и изгибов стояка запрещено.

самотечная система отопления частного дома

Конечно, полностью избежать различных стыков практически невозможно, но если стояк будет вертикальным, то такая система будет гораздо более эффективной. Нюанс: для создания поворота в стояке лучше всего брать минимальные углы.

Хорошая циркуляция воды в немалой степени зависит и от диаметра труб для отопления частного дома, причем зависимость здесь прямая: чем больше внутреннее сечение трубы, тем проще будет осуществлять перемещение воды, поскольку сопротивление ее движению в таком случае будет снижено. Как правило, для однотрубного отопления используются трубы диаметром не менее дюйма, а сечение, составляющее полтора дюйма, является оптимальным в большинстве случаев.

Котел такой системы должен располагаться в самой нижней точке здания, а вот стояк необходимо расположить как можно выше, чтобы забор воды в радиаторы мог беспрепятственно осуществляться. Трубопровод должен иметь постоянный уклон в сторону котла: обычно этот показатель достаточно выдержать на уровне одного сантиметра на метр трубы. Именно это условие дает возможность реализовать самотечное отопление частного дома.

В самотечных отопительных системах обычно находится гораздо больше воды, чем в аналогах с принудительной циркуляцией, что обуславливается разными диаметрами трубопровода. Пару слов нужно сказать и о трубах: полиэтиленовых и полипропиленовые модели не подойдут, поскольку вода в трубах иногда достигает очень высоких температур, достаточных для плавления трубопровода.

Закипание жидкости в системе обычно происходит из-за невозможности контролировать температурный режим, вследствие чего котел может выдать слишком большое количество тепла. Именно поэтому лучше всего будет выбрать металлические трубы.  Читайте также: «Как устроена система отопления без насоса – варианты и способы устройства».

В результате получается довольно внушительный список недостатков, присущих самотечным отопительным системам:

  1. Низкая эффективность;
  2. Трудоемкий и затратный монтаж системы;
  3. Отсутствие эстетических качеств;
  4. Высокая стоимость расходных материалов.

Кроме того, однотрубная система обладает некоторыми особенностями. Например, при подаче горячей воды в систему первый радиатор будет нагреваться гораздо сильнее, чем все последующие, поэтому количество секций в нем должно быть меньше. Это говорит о необходимости грамотного подбора радиаторов. Совсем не лишним элементом отопительной системы будет и расширительный бак, который предотвращает разрыв системы при чрезмерном нагревании теплоносителя. Читайте также: «Схема гравитационной системы отопления».

Заключение

Отопительная система, описанная в данной статье, имеет как положительные, так и отрицательные качества. Одним из самых больших ее минусов является невозможность регулировки температуры на отдельных отопительных приборах. Для ремонта такой системы придется сбрасывать ее целиком. Тем не менее, несмотря на все недостатки, самотечная система отопления является отличным решением в тех случаях, когда альтернативные варианты обогрева дома невозможны.


Схема отопления с естественной циркуляцией частного дома. Жми!

gravitatsionnaya-sistema-tsirkulyatsiya-obespechivaetsya-raznits

gravitatsionnaya-sistema-tsirkulyatsiya-obespechivaetsya-raznitsЦентрализованная система отопления постепенно отживает свое, поскольку, как можно заметить, она не способна справиться с возложенными на нее задачами по отоплению помещений. Поэтому, все чаще можно встретить использование автономного отопления.

Наиболее актуальным данный вопрос является для частных домов, по причине отсутствия какого-либо источника тепла. Существует несколько схем отопления, что дает возможность каждому выбрать свою по душе и в соответствии с финансовыми предпочтениями.

Разновидности

sistema-otopleniya-s-prinuditelnoj-cirkulyaciej1sistema-otopleniya-s-prinuditelnoj-cirkulyaciej1Рассмотрим варианты систем отопления для частных и многоквартирных домов:

• с использованием принудительной циркуляции теплоносителя;

• естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.
[advice]Примите к сведению: следует с особым вниманием подойти к выбору диаметра используемых труб для системы отопления, учитывая то, что больший диаметр улучшает циркуляцию воды, однако и здесь тоже следует знать меру.[/advice]

Статья, посвящённая установке насоса в систему отопления, расположена здесь: https://teplo.guru/sistemy/sistemy-otopleniya-s-nasosnoi-tsirkulyatsiei.html

Принцип функционирования оборудования

est_circl

est_circlСистема предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

[warning]Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.[/warning]

305160-2_3

305160-2_3Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла, горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.
Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Узнать подробнее об однотрубной системе отопления можно в данном материале: https://teplo.guru/sistemy/odnotrubnaya-sistema-otopleniya.html

Используемые радиаторы отопления

1391766261_05_1pyatnica

1391766261_05_1pyatnicaНаиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, чугунные радиаторы в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.

Хорошо себя зарекомендовали в использовании алюминиевые и биметаллические радиаторы, но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.
[advice]Обратите внимание: нежелательно использовать на водяное отопление панельные батареи из стали или другие с маленьким сечением, через которые вода или не сможет протекать вообще, или же будет проходить очень небольшой струйкой, что в однотрубной разновидности ограничит циркуляцию или станет для нее препятствием.[/advice]

Разновидности схем подключения радиаторов

261

261Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.

На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Подробнее о необходимости установки байпаса можно прочитать здесь: https://teplo.guru/elementy/truby/baipas-2.html

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.
[warning]Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.[/warning]

Выбор труб

i

iВыбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Особенности систем самотеком

samotechnye_sistemy_otopleniya

samotechnye_sistemy_otopleniyaВвиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:

• максимально поднимают точку разгона;

• используют широкие трубы подачи;

• необходимо сделать расчет количества радиаторов.

Далее от начала первого расхождения до каждого последующего подключают трубу меньшего диаметра на шаг, равный ему, что задействует инерционные потоки.

Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку. Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок.

Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить краны Маевского, поскольку с их помощью легче ликвидировать воздушные пробки в системе.

Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:

Схема самотечной системы отопления с естественной циркуляцией

В небольших одноэтажных частных домах нередко применяют самотечные отопительные системы. Это значит, что теплоноситель циркулирует за счет разницы температуры жидкости. Самотечная система отопления имеет свои плюсы и минусы. Существует четыре разных схемы устройства контуров с естественной циркуляцией. Для надежной и эффективной работы отопительной сети нужно правильно подобрать трубопроводы, определиться с видом теплоносителя и вариантом подключения подачи.

Принцип работы отопительных систем с естественной циркуляцией

Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.

самотечная система отопления

Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.

К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.

Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.

Важно! В самотечных контурах обязательно делают уклон трубопровода с обраткой в сторону котла, чтобы обеспечить движение охлажденной жидкости.

Плюсы и минусы самотечной системы

Преимущества гравитационного тока:

  1. Простота монтажа, эксплуатации и обслуживания сети.
  2. Не нужно монтировать циркуляционное оборудование и систему безопасности.
  3. Это полностью энергонезависимая схема, которая может работать при отключении подачи электроэнергии.

Недостаток контуров с естественным током в том, что они не подходят для больших и многоэтажных домов, потому что из-за низкой скорости движения теплоносителя не смогут эффективно и равномерно обогревать постройку.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

закрытая система

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Рекомендуем к прочтению:

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

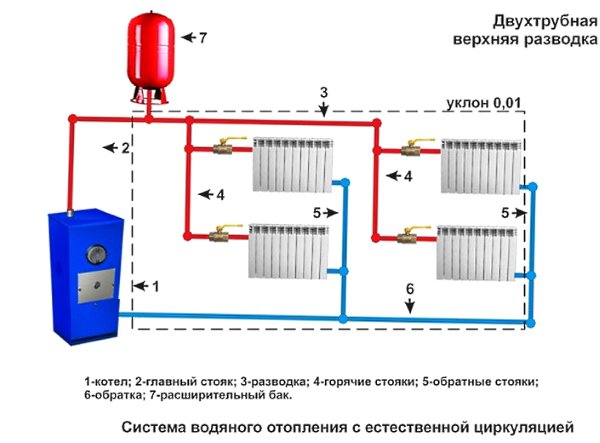

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

двухтрубная схема системы отопления

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

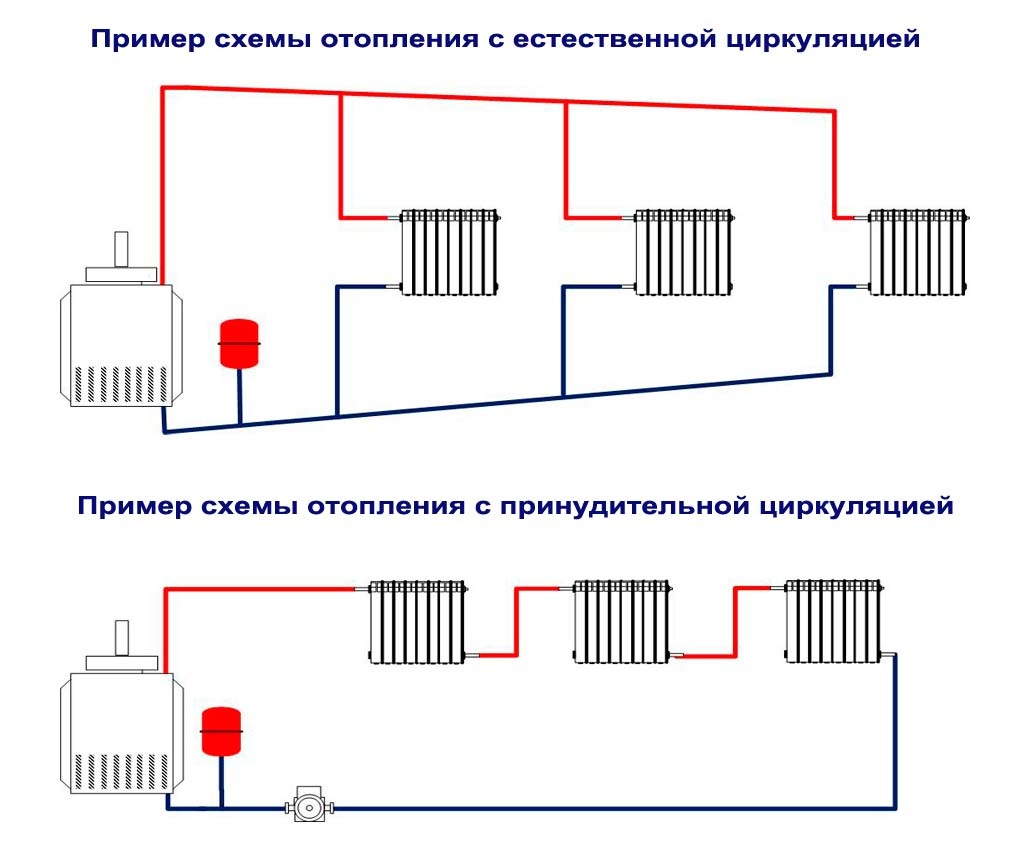

Какая схема лучше, принудительная или естественная?

Естественная система лучше в том случае, если нужно организовать отопление небольшого одноэтажного частного дома. В этом случае нет смысла тратиться на насосное оборудование, когда и естественного тока теплоносителя будет достаточно для обогрева всей постройки.

Контуры с принудительной циркуляцией лучше использовать в больших одноэтажных или многоэтажных домах. Благодаря быстрому движению теплового носителя в сети постройки значительных размеров будут хорошо и равномерно прогреваться. Контуры с естественной циркуляцией с этой задачей не справятся.

Правила монтажа контура без насоса

монтаж контура без насоса

Рекомендуем к прочтению:

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

  1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
  2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
  3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Важно! Чтобы обеспечить уклон обратного трубопровода в сторону котла, нагревательное оборудование устанавливают в подвале или цокольном этаже либо делают пониженный уровень пола в котельной на первом этаже.

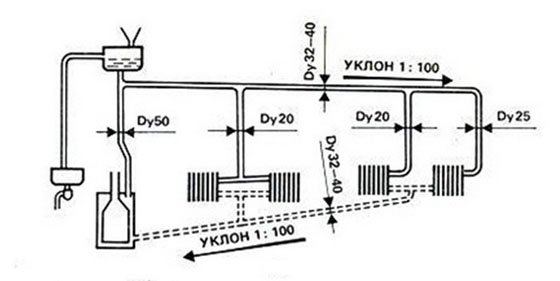

Подбор трубопроводов и их уклона

Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.

Для организации самотечной сети можно использовать следующие виды труб:

  • Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
  • Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
  • Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
  • Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.

Важно! Минимальный уклон обратной магистрали при естественном токе теплоносителя составляет 0,5% на погонный метр. При неправильном уклоне сети быстро завоздушиваются, дальние радиаторы плохо прогреваются.

Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.

Выбор теплоносителя

выбор теплоносителя

Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.

Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

  1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
  2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

Самотечное отопление в доме

Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.

Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.

Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.

Как рассчитывается самотечная система

Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.

Но обычно пользуются общеизвестными рекомендациями и, как правило, этого вполне достаточно, чтобы создать работоспособную систему с самотеком жидкости.

Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.

Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.

Потери энергии и обеспечение движения жидкости


Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.

После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.

Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).

При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.

Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.

Особенности системы обогрева с естественной циркуляцией

Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.

Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.

Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.

Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.

Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.

Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.

Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.

Особенность системы:
— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.

Как движется теплоноситель (вода)

Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.

Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.

Все трубопроводы делаются с общим уклоном по ходу движения жидкости:

  • вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
  • от вертикального горячего стояка всегда должна вниз до входа в котел;
  • разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
  • всегда лучше обеспечивать максимальный уклон.

Какие применить трубы

Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.

До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.

Котел, радиаторы, трубопровод

Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.

Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.

В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.

Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.

Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.

При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.

Схемы самотечного отопления на одно крыло

Типичная схема водяного отопления с самотечным движением жидкости. Здесь только лишь одно крыло. Горячий трубопровод располагается повыше, от него опускаются стояки вниз на каждый радиатор или на пару радиаторов. В схеме указан расширительный бак вместо гидроаккумулятора.

На практике часто подобные схемы реализуются так чтобы расширительный бак, верхний трубопровод располагались бы на чердаке а обратка часто опускается под пол в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне должны быть хорошо утеплены — слой не менее 15 см минеральной ваты. Пенопласт не подходит, так как его едят грызуны и его не стоит нагревать до 70 град.

Прокладка труб по чердаку

Подвариант данной схемы — обратка поднята вверх, так как не всегда есть возможность прокладывать ее понизу — мешают дверные проемы, нет подвала и т.д.

В небольшом доме

Вариант размещения радиаторов прямо возле котла. Это возможно лишь в климатических зонах с постоянной положительной температурой, и если окна достаточно утеплены (двойные стеклопакеты), и нет особой необходимости в создании тепловых завес путем размещения радиаторов под окнами. Схема применяется, когда нет возможности понизить уровень котла — максимально сокращаются трубопроводы.

Трубопровод на два крыла

Следующий пример более востребован в жизни. Чаще так и располагаются трубопроводы при самотечном движении жидкости в небольшом частном доме или на даче на уровне радиаторов с выдержкой общего уклона.

Трубопровод разделен на два крыла, которые желательно сделать одинаковой протяженностью. Все радиаторы подключаются через вентили для оперативной регулировки поступления воды.

Для двух этажей

Еще один пример «из жизни» разводки трубопроводов при самотечном движении жидкости. На этот раз отапливается полноценный этаж и мансарда.

Так как крыло мансарды маломощное, то оно включено трубопроводом меньшего диаметра — 25 мм. Здесь применяются стояки на каждую пару радиаторов в комнатах первого этажа, а горячий трубопровод проложен по полу мансарды и является для нее обогревающим элементом.

Схема требует создания достаточного напора, поэтому теплообменник котла располагается ниже средней линии радиаторов первого этажа минимум на пол метра.

Принципы и выводы

Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома но всегда соблюдаются следующие принципы — максимально большой столб воды с перепадом температур, максимальные диаметры трубопроводов и специальные котлы и радиаторы, кольцо трубопроводов — «подача-радиатор-обратка» делаются как можно короче, для чего трубопровод разделяется на несколько плечей, которые подключаются к котлу параллельно.

Также важно: — если самотечное отопление в доме создавалось самостоятельно, или владельцы принимали активное участие в его создании, то и все выявленные недостатки в процессе эксплуатации могут быть исправлены своими руками или система может быть без особых затрат доработана, при выявлении ее недостатков.

Самотечная система отопления: Принцип работы, Плюсы, Минусы, Схемы | 5energy

При строительстве небольших домов, достаточно часто, в проектах изначально закладывают самотечную систему отопления. В первую очередь, связано это с глобальной экономией. Данная система позволяет запустить отопление без использования дополнительного насоса. О преимуществах, недостатках и особенностях данной системы  мы и поговорим в этой статье.

Принцип работы самотечной системы

В основе данной системы стоят законы физики. Ведь давно известно, что нагретое вещество всегда легче холодного. На этом принципе построена вся система отопления.

В котле теплоноситель нагревается до наивысшей температуры. По мере нагревания вода поступает по трубам в радиаторы, передавая свое тепло радиатору, а уже радиатор отдает тепло в помещение.  В процессе остывания, теплоноситель движется по наклоненным трубам, дальше он возвращается в котел. Цикл продолжается непрерывно. Горячий теплоноситель постоянно выдавливает остывший, в следствии чего процесс постоянный.

Что бы все работало как надо, должно соблюдаться несколько условий:

  1. Нагревательный элемент котла должен находиться ниже уровня приточной трубы охлажденного теплоносителя, иначе приток будет нарушен и система не сможет функционировать.
  2. Разность температур на всходе охлажденного теплоносителя и на выходе должна быть не менее 25 градусов, иначе скорость циркуляции будет слишком низкой.
  3. Расстояние от котла до ближайшего радиатора не должно быть слишком большое (до 25 метров), иначе сопротивление материалов, из которого выполнена труба не позволит нормально работать системе.
  4. Система должна полностью заполняться теплоносителем. Для этого, рекомендуется установить расширительный бачок.

Пример схемы самотечной системы отопления

Схема №1

Схема №2

Схема №3

Преимущества самотечной системы отопления:

  1. Энергонезависимость. В случае отсутствия электроэнергии, система будет полноценно работать, так как нет необходимости подачи напряжения на насос.
  2. Отсутствие вибрации теплоносителя, создаваемой насосом.
  3. Простота обслуживания, высокая ремонтопригодность системы, безотказность.
  4. Система регулируется сама, в отличие от температуры воздуха в помещении. Если температура низкая — тепло принимается быстрее, в следствии чего ускоряется движение теплоносителя.

Недостатки самотечной системы отопления:

  1. Возможность стабильной работы только в небольших домах.
  2. Необходимо создавать специальный уклон, для нормальной циркуляции системы.
  3. Более высокая вероятность промерзания системы на минимальных режимах работы котла (из-за более низкой скорости прохождения теплоносителя).
  4. Необходимость расширительного бачка и постоянного контроля уровня теплоносителя в нем.

Самотечная система отопления хорошо считается с водогрейными котлами на отработанном масле, газовыми, твердотопливными котлами и т.д. Такая система хорошо подойдет тем, у кого есть небольшой одноэтажный дом без планов его достройки и т.д.

В любом случае, при изменении конструкции сисиемы (при достройке, перестройке, монтажа теплого пола и т.п.) для улучшени циркуляции, в данну систему можно врезать циркуляционный насос и уставовить мембранный расширительный бак.



Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды

монтаж самотечной системы отопления
    Содержимое:
  1. Принцип работы системы с естественной циркуляцией
  2. Виды систем отопления с гравитационной циркуляцией
    1. Закрытая система с самотечной циркуляцией
    2. Открытая система с самотечной циркуляцией
    3. Однотрубная система с самоциркуляцией
    4. Двухтрубная система с самоциркуляцией
  3. Как правильно сделать отопление с естественной циркуляцией
    1. Какой уклон труб нужен при самотечной циркуляции
    2. Какие трубы применяют для монтажа
    3. Какого диаметра должны быть трубы при циркуляции без насоса
    4. Какой розлив лучше сделать – нижний или верхний
    5. Какой теплоноситель лучше для систем с самоциркуляцией
  4. Какое отопление лучше выбрать – естественное или принудительное?

Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией


Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

схема системы отопления с естественной циркуляцией теплоносителя

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией


Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией


В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.




В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией


Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией


схема однотрубной системы Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией


Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
  1. схема двухтрубной системы Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:
  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией


Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:
  1. Минимальный угол уклонов.
  2. Тип и диаметр труб, используемых для водяного контура.
  3. Особенности подачи и вид теплоносителя.

самотечная система отопления с возможностью подключения циркуляционного насоса

Какой уклон труб нужен при самотечной циркуляции


Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа


Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

  • Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
  • Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
  • Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
  • Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса


Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:
  • Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
  • СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
  • Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний


Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

  • Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.схема подключения радиаторов в гравитационной системе с нижним розливом
  • Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.схема подключения радиаторов в самотечной системе с верхним розливом

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией


Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

  1. Высокая текучесть материала, улучшающая циркуляцию.
  2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?


Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

  • Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
  • Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
  • Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
  • Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
  • Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Принцип работы и схема отопления частного дома с естественной циркуляцией: особенности расчета

Естественная циркуляция – это ход теплоносителя в отопительной системе самотёком, без работы циркуляционного насоса.

Такое движение образуется силами гравитации благодаря свойству жидкости расширяться при нагреве.

Естественный самотёк позволяет отоплению работать без насоса и дополнительных трат электричества, в автономном режиме. Из чего собирают гравитационную схему обогрева и как она работает?

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Принцип работы естественной циркуляции

При нагреве в котле вода расширяется, становится легче, поднимается вверх и освобождает место для притока остывшей жидкости.

На её место в котёл поступает остывшая вода из контура отопления – та, которая прошла радиаторы, отдала часть тепла окружающему пространству и остыла. Она имеет меньший коэффициент расширения, её плотность – больше, а вес — тяжелее.

Остывшая вода вытесняет из котла нагретую. Так образуется постоянный круговорот жидкости в системе отопления, называемый естественной циркуляцией теплоносителя в контуре.

Скорость движения воды самотёком зависит от нескольких факторов:

  • разница температур на входе в котёл и на выходе из котла – формирует гравитационное давление жидкости;
  • диаметр внутренних проходов в системе отопления – может снизить скорость хода потока;
  • непрямое движение теплоносителя в системе – углы, повороты, сужения внутреннего диаметра труб или излучателей – снижают напор воды и замедляют её течение.

Преимущества и недостатки

Естественная циркуляция теплоносителя в частном доме имеет неоспоримые достоинства в виде автономности и незатратной работы. Но также сопровождается недостатками, с которыми приходится сталкиваться при её обустройстве.

Преимущества самотёка:

  • Автономная работа отопления, независимая от наличия электричества.
  • Доступная цена, один из самых недорогих вариантов обустройства системы.
  • Долговечность – использование чугунных радиаторов и чугунных труб большого сечения обеспечивает длительную работу обогрева двухэтажного дома на протяжении 40-50 и более лет.

Недостатки:

  • Система отопления имеет громоздкий вид – большие трубы вдоль стен, чугунн

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
