Возведение печи голландки своими руками: порядовка, схема, инструкция

Российские печные мастера пользуются методом возведения голландки более двух столетий. Эффектное и компактное или габаритное устройство становится украшением в любом дизайне. Разнообразие форм позволяет вписывать его в углы: круглая — сглаживает очертания интерьера, а прямоугольная -является классикой жанра. Изучив руководство возведения голландки можно воспроизвести этот процесс своими силами.

Исторические факты

Историки неоднозначны в мнении появления на Руси голландского печного устройства. Однако все они уверены, что укладка их началасьв XVIII веке, когда Петром I был выпущен указ об применении голландской технологии при постройке печи. Поскольку в документе не было конкретных предписаний, как возводить эту отопительную систему, мастера попросту стали облицовывать ее кафельным материалом, привезенным из Голландии. Тогда ее и начали именовать – галланка. Некоторые же ученые утверждают, что так называлась печь, с устройством дымохода, схожим на голландские.

Фото 1 Печь типа голландка.

Интересно знать! Высокая дымоотводящая система – наследство голландцев. Чтобы решить задачу отопления и в тоже время не задействовать много свободного пространства в Голландии печка возводилась практически до потолка. В эпоху Средневековья голландку стали ассоциировать с оригинальными изразцами, где изображены картины именитых художников. Сегодня же этот декоративный эффект не является значимым и практически не применяется.

Если обратится к энциклопедии определение печи голлландка значится как прибор, предназначенный для отопления. Возведенный в форме прямоугольника, с канальной системой дымоциркуляции вертикального типа и боковым выходом в дымовую трубу. Образец облицовуется расписными изразцами.

Отличительные характеристики

В сегодняшнем понимании голландка существенно разнится с первоначальным образцом и в первую очередь тем, что декорируется плиточным, кафельным или другими материалами. Стандартный вариант имеет свои особенности, что и отличает конструкцию от аналогов:

• даже не опытный в печном деле мастер может воспроизвести кладку печи, т.к. этот процесс выполняется по простой схеме;
• несущественные огрехи при возведении не скажутся на функциональности;
• классический вариант печи не использовался для приготовления пищи, поэтому раньше не обустраивалась варочная панель;
• отсутствие колосника и поддувала;
• канальный дымоход.

Положительные стороны

Ключевые достоинства галланки обозначены следующими характеристиками:

1. Многофункциональность. Помимо обеспечения обогрева и эстетически привлекательной декоративной стороны, прибор может полноценно выполнять роль печи, при обустройстве варочной панели.

В дополнение можно ознакомиться с материалом, как сделать печь для бани своими руками.

Фото 2 Голландка, оснащенная варочной панелью.

2. Различные размеры. Печка представлена в широком габаритном разнообразии. Даже небольшие образцы в 0,25 м ² вполне достойно справляются с задачей отопления. За счет завышенной надтопочной части, ее КПД существенно увеличивается. Также печь может возводится на несколько этажей. В большинстве случаев используются одно- и двухэтажные модели, реже на три и четыре.
3. Экономный расход стройматериалов. На порядовку требуется в два раза меньше кирпича, в сравнении с постройкой стандартной русской печки. Например, если для возведения галланки задействуется 800 кирпичей, то для небольшой русской – 1600. Помимо этого, для такой компактной и устойчивой конструкции может применяться пустотелый вид кирпича. Только топка обкладывается качественным термостойким материалом.
4. Повышенный коэффициент теплоотдачи при малом расходе топливных материалов, медленное охлаждение и быстрый розжиг после полного остывания – также являются особенностями конструкции.
5. Печь, к которой подключен водяной контур может обогреть и дом и, и обеспечить горячее водоснабжение.

Отрицательные характеристики

Как и другие представители отопительного сегмента у обзорного устройства есть и минусы:

• КПД голландки не превышает 40%, поэтому показатели теплоотдачи здесь низкие в сравнении с русским аналогом;
• В качестве горючего материала применяется только долго тлеющие. Например, мелкий хворост быстро выгорает и все тепло попросту выходит в дымовую трубу.
• Если оставить вьюшку не закрытой, прибор быстро охладится, т.к. канальный тип дымоотвода функционирует по принципу вытяжки.
• Не рекомендуется использование высокозольных материалов, т.к. чрезмерное скопление золы повышает уровень пожароопасности.

Голландка утермарковка круглой формы

В XIX веке немецкий печник Утермарк изобрел еще один вид голландки. Ее ключевым отличием служит глухая топка без колосниковой решетки и зольника. Нередко такой вид печи оборачивается стальным кожухом.

Для утермарковки используется метод укладки кирпича на ребро. Такой принцип финансово выгодный, а также снижает вес готовой конструкции. Устройство делается с тремя каналами.

Фото 3 Печь Утермарка: схема-чертеж.

Из недостатков отмечены сильный чад из-за глухого топочного отсека. Металлический кожух препятствует очищению дымохода, а накопление сажи существенно снижает пожаробезопаность конструкции. Представленный трехоборотный принцип циркуляции горячих масс в круглом корпусе не обладает хорошими теплообменными качествами.

В дополнение к статье рекомендуется ознакомиться с чертежами печей с котлом-водонагревателем.

Опциональное устройство и составные элементы печи-голландки

Ключевыми составными частями печки служат топливный блок, канальная система дымоотвода и дымовая труба. Изучим более детально каждый элемент.

Топливный отсек

Вне зависимости от габаритов производимой печи, камера топливника будет иметь прямоугольный формат. Именно простата конструкции и приносит наибольшую степень теплоотдачи. В более сложных образцах к топке подключают водяной контур системы отопления.

Канальная система

Самые востребованные образцы голландки оснащены тремя восходящими и тремя снисходящими каналами дымохода. Нагретый дым, сформированный в результате сгорания топлива, через хайло в своде поступает в вертикальный канал восхождения (на рисунке обозначен 1) при этом, нагревая печные стенки. При остывании, он переваливается через перекрышку во 2-й канал и спускается обратно к топливному блоку через третью линию, заново нагревается и подымается снова под перекрышку и спускается в 5-й, далее попадает в 6-й отсек. Пройдявсе циклы дым выходит в трубу.

Фото 4 Конструктивное устройство печи.

Таким образом печь пропорционально нагревается при этом нет резких перепадов температурных режимов. Поэтому у прибора и столь долгий эксплуатационный срок, без образования опасных трещин через которые могут в помещение просочиться газы.

Фото 5 Дымоообортная трехканальная система.

Дымоотводная труба

Как и в любом печном устройстве обязательной является труба для выведения продуктов горения. Она подсоединяется сбоку через соединительный патрубок и прокладывается в стене дома или на отдельном постаменте возле печи — представлена коренной трубой. Если заслонка будет открыта – это поможет быстро охладить устройство.

Фото 6 Классический план конструкции голландской печи.

Набор материалов для работы

Для того, чтобы построить голландку нужно приготовить следующие материалы: стандартный комплект строительного инструмента, раствор, фундамент, два вида кирпича, дверцы. Листы металла, проволоку из стали и цельный асбестовый шнур. Теперь детальнее:

• кельма для укладывания раствора;
• кувалда для утрамбовки;
• шлифовальная машина для скашивания кирпичных углов;
• пузырчатый уровень и отвес для контроля качества укладки;
• рулетка для замеров.

Рекомендуем подробно изучить материал о ремонте старого печного устройства на нашем сайте.

В роли связующего вещества выступает раствор с глиной. В его состав входят песок, глина и вода.

Для фундаментальной основы может быть применена плита или щебенка. Также задействуются арматурные прутки, песок, бетон и теплоизолирующие материалы.

Этап подготовки

Перед тем, как приступить к порядовке, необходимо подготовить основание и замесить связующий раствор.

Укладка фундамента

В том случае, когда на полу помещения уже есть покрытие, его потребуется демонтировать. От чернового пола печной разделяется посредством песчаной подушки.

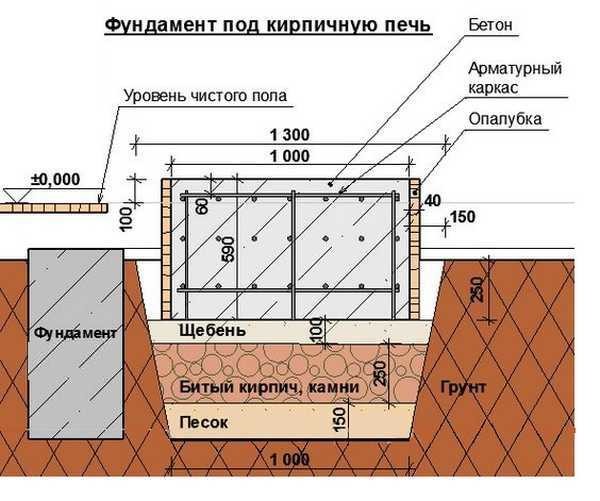

Фото 7 Схема классического варианта фундамента под кирпичную печь.

Для просчета размеров котлована нужно к размеру каждой из сторон печного устройства прибавить 200-250 мм, глубина не менее 500 мм. В подготовленный котлован нужного размера изначально засыпается песок – 150 мм, далее битый кирпич (возможно использование камней или цельной плиты). Следующим этапом будет заливка густого песчано-цементного раствора (пропорция 3:1).

В этот период, пока покрытие не стало твердым, поверхность укрепляется прутковой арматурой – используется сетка, с размером ячеек 10*10 см. В стыковочных местах, прутки устанавливаются в вертикальном положении и крепятся проволокой.

Далее следует слой гравийной щебенки – 100 мм. Для опалубки фундамента, каждая из сторон, будет обернута гидроизоляционным материалом. Теперь на щебень выливается бетон и выравнивается поверхность. Еще влажный слой притрушивают сухим цементом.  Полное высыхание наступит через месяц. Однако есть минимальные сроки выдержки – 7 дней.

На следующем уровне фундамент покрывается песком – 30-50 мм и аналогично предыдущему – изолируется, например, рубероидом.

Вымешивание раствора с глиной

Подготовка раствора выполняется за несколько дней до укладки, конкретнее, за 2-3 дня. Для замешивания берется кусковая глина. Ее заливают водой, а остатки сливаются. Оставляем на несколько часов для полного впитывания глиной воды и после добавляем чистый песок, соблюдая пропорцию 2:1. Из расчета 1/8 от общего объема отмеряем воду и в тщательно вымешанную смесь вливаем ее.

Интересно знать! Проверяем насколько качественно сделан раствор: посредством кельмы передвигаем полученную консистенцию в сторону. Если остается рваный след – замес слишком густой; быстро расплывается – необходимо вмешать еще глины; гладкий с хорошим удержанием формы – это идеальная пропорция.

Пошаговая рядовка кирпичной голландки

Для тех, кто впервые сталкивается с выкладыванием кирпичной конструкции печи необходимо подготовить схему-чертеж. В готовых вариантах все подробно описано, с приблизительным подсчетом задействованных материалов. Печные мастера советуют новичкам изначально сложить всю конструкцию без применения раствора, делая надсечки и отметки на кирпичах. Некоторые нумеруют все кирпичи. Для того, чтобы конструкция не перекосилась, вертикально натягиваем отвесы, и после каждого ряда проверяем горизонтальность уровнем. Рассмотрим порядовку на примере галланки с параметрами 520*520 мм.

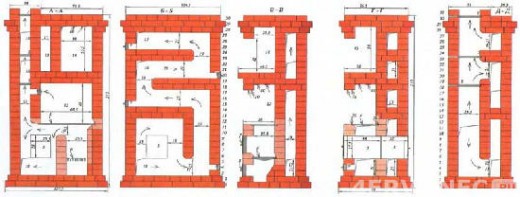

Фото 8 Классическая схема голландской печи небольших размеров.

Важно знать! Для того, чтобы кирпич не впитал влагу раствора, перед размещением каждый образец смачивается водой. Таким образом можно избежать последующего растрескивания швов.

Фото 9 Детальное описание схемы-порядовки.

Теперь приступаем к самому ответственному процессу — укладке:

• сухим методом, без задействования раствора, выкладывается 12 кирпичей первого ряда. Поверх – наносится и разравнивается раствор.
• Второй и третий ряды уже будут ложится плашмя на фиксирующий состав. Если применяется эконом-метод с двумя видами кирпичей, в этом случае с линии 3 по 8-ю будет идти термостойкий качественный материал.
• С 4-го ряда и далее следует укладка в пол кирпича. Здесь устанавливается колосник.
• Дверца для топки монтируется, как указано на рисунке ниже. Она опоясывается асбестовым шнуром. Проволоку вставляют в короб и скручивают вдвое. Сверху кирпича выполняется надсечка, в которую заводится проволока и заливается кладкой.
• На 4-7-м ряду задняя стенка выкладывается насухо, для удобства последующей чистки прибора.

Фото 10 Монтаж дверцы топочного блока.

• Аналогичным образом проводится размещение 5-6-х линий.
• На уровне 7-го — кирпич ложится плашмя для надежной фиксации перевязочных швов. Но задняя стенка будет в пол кирпича.
• 8-й — укладывается скошенным кирпичом или используется стандартный образец, но скосым типом укладки. На этом уровне полностью сформирована топка. Далее процесс воспроизводится только плашмя.
• 9-й — должен немного сдвинуться назад, для расширения под дымоотвод.
• С 10-го начинается формирование дымохода. Монтируется основа под трубу.
• С 16-го по 17-й ряды обустраивается отверстие для прочистки. Дверца устанавливается аналогичным методом, как и предыдущий образец.
• Начиная с 18-го по 24-й уровни будут формироваться канальные ходы.

Важно знать! При обустройстве каналов стоит четко придерживаться ровной укладки – обязательно без выступов.

• 25-28-й — делается перекрытие каналов. Для этого кирпичная кладка сдвигается в сторону. На 28-м ряду нужно оставить люфт для трубы, выводящей дым.

Фото 11 Монтаж дымохода и заслонки.

• На 29-м уровне монтируется заслонка.
• 30-й – полное выкладывание дымохода. Теперь производится вывод трубы на улицу.

Фото 12 Схематические указания порядовки дымоотвода.

Период эксплуатации готовой голландки можно начинать через 14 дней. На этот момент все соединения укрепятся и полностью высохнут. При этом дверца топочного блока должна быть в открытом положении. Чтобы проверить уровень тяги изначально рекомендуют зажечь быстровоспламеняющийся материал, мелкие щепы или бумагу. Если все в порядке и дым не поступает в помещение, можно полноценно использовать устройство.

Фото 13 Нормативные требования по пожаробезпосности.

Несмотря на то, что процесс возведения сопровождается немалыми трудовыми и временными затратами, полученный результат будет радовать не только своим функциональным достоянием, но и эстетическим видом долгие годы.

---

Остались вопросы? С радостью поможем!

Поделиться ссылкой:

Печь голландка — отопительная и с плитой своими руками

На сегодняшний день, существует множество современных отопительных систем, однако кирпичная печь в доме всегда есть и будет воплощение комфорта и уюта.

В этой статье представляю вашему вниманию одну из современных кирпичных печей – голландку. Конструктивные особенности печи, достоинства и незначительные недостатки, разновидности и самое интересно, как построить голландку своими собственными силами, порядок кладки печи, обо всем этом вы также узнаете в этом замечательном материале.

Содержание статьи

Печь-голландка, достоинства и недостатки

Красивая и лаконичная печь — голландка станет украшением любого интерьера. Прямоугольная, круглая или треугольная она не занимает много места и впишется в любой уголок помещения.

Голландка во многом превосходит обычную русскую печь – она отличается высокой скоростью прогрева, малогабаритностью, удобством, экономичностью и эргономичностью.

В связи с этим печь голландка идеально подходит как для загородного дома, так и для бани. Такую конструкцию можно выложить своими руками, но при условии следования инструкции по производству.

Видов печей достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

• Классическая.
• С камином.
• С плитой.
• В виде колоны.

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива.

Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Если проводить параллели между голландкой и классической русской печью, первая гораздо быстрее способна обогреть помещение, так как у нее меньше толщина стенок. Как и любая другая конструкция, она имеет свои минусы-плюсы.

Чем привлекательно устройство голландской печи:

• Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
• Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
• Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
• Сооружение отличается малыми размерами в плане.
• В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

Возводится печь голландка своими руками довольно быстро и не сложно.

Отрицательных сторон у нее сравнительно немного. Из них особого внимания удостаиваются следующие особенности:

• Нетолстые стенки обзывают соблюдать все пожарные нормы безопасности, поверхность около конструкции обязательно облицовываются жаропрочными и термостойкими материалами.
• Под голландку необходимо возвести отдельные фундамент и дымоход, при чем первый чаще делается одновременно с основанием дома, но не перевязывается с ним.
• Топливо расходуется не слишком экономно.
• Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
• При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Однако имеется немало положительных сторон, которые нивелируют все вышеперечисленные недостатки:

• Можно самостоятельно выбрать будущую конфигурацию модели и варианты внешней отделки.

• Дифференциальные размеры печи.

  Голландки встречаются различных размеров. Но даже самая маленькая голландка площадью в 0,25 кв. м. без труда обогреет помещение.

  Высокая надтопочная часть печки только повышает КПД голландки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.

  Конструкция имеет сравнительно малые габариты, благодаря которым ее размещают даже в самых небольших помещениях.

• Хорошие показатели теплоотдачи, которые дают возможность в короткий срок нагреть помещение.
• Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

• Минимальное количество строительных материалов.

  На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук.

  Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.

• Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
• На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
• Дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
• Высота агрегата никак не влияет на его коэффициент полезного действия.
• Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
• Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
• Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
• Быстрый нагрев и медленное остывание.
• После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.

Принцип работы печи

Голландка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки.

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

Печи-голландки имеют две узнаваемые формы: прямоугольную и круглую.

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

• Поступление газов в самом разогретом состоянии в первый подъемный канал.
• Поступление немного остывших в первом канале газов во второй канал.
• Поступление достаточно остывших в первых двух ходах газов в третий канал.

Такая очередность позволяет печке прогреваться постепенно и защищает ее поверхность от растрескивания и щелей, которые непременно возникали бы при моментальном нагревании.

Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла.

При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

Современная отопительно-варочная печь-голландка

Чтобы максимально повысить функциональность очага, печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Современному человеку нужны не только тепло и пища, но и зрелища.

Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства.

Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Печь-голландка своими руками

Какие материалы потребуется, чтобы построить печь голландку с плитой для дома.

• Стандартный огнестойкий кирпич типовых размеров. Ответ на вопрос, сколько кирпича потребуется, будет зависеть от схемы печи. В среднем, чтобы сложить печь голландку потребуется 200 штук.
• Примерно 0,4 кубометра глины.
• Речной просеянный песок без комочков и посторонних включений, особенно органических веществ.
• Свободный доступ воды.
• Дверцу для топливника, лучше заводского изготовления.
• Если строится отопительно-варочная печь с плитой, то потребуется готовая варочная плита из чугуна.

Инструмент готовится, как на любые кладочные работы. После того как все подготовлено, в том числе расчищено место, материал складирован в пределах досягаемости без прерывания рабочего процесса, можно начинать строить печь с плитой.

Для кладки голландки используется керамический полнотелый кирпич.

Несмотря на то, что вы можете возвести голландскую печь любой формы, будь то овальная, круглая или квадратная, классический вариант характеризуется строго прямоугольной формой.

Если вы решили допустить вариабельность форм печи, вы должны знать, что форма топливника несмотря ни на что остается постоянной – прямоугольной. Основным отличием печи голландки от других разновидностей является отсутствие колосниковой решетки.

Конструкция печи состоит из следующих основных конструктивных элементов:

• зольника;
• топка (топливник) представляет собой печную нишу, которая располагается у основания в нижней части печи и предназначена для закладки угля или дров;
• дымооборотов;
• прочистного отсека;
• дымоход, составной частью которого является выхлопная труба, образует шестиканальную систему, состоящую из 3 подъемных и 3 опускных каналов, которые расположены один под другим, что обеспечивает последовательное прохождение газов по системе. Но, в отличие от традиционных печей, конструкция голландки не подразумевает наличие колосниковой решетки;
• задвижки для регулирования интенсивности тяги.

В связи с отсутствием поддувала и колосниковой решетки, дрова в данной печи характеризуются низкой интенсивностью горения, так как кислорода, поступающего к топливу только через дверцу топливника, недостаточно для поддержания активного горения.

В связи с тем, что для данной печи характерны небольшие габариты, она успешно впишется в интерьер любого помещения, и, что немаловажно, позволяет обустраивать системы как газового, так и водяного отопления.

Порядок работы:

1. Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.
2. О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.
3. Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.
4. Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.
5. Замешиваем цементный раствор – на одну часть цемента три части воды.
6. Заливаем первый слой раствора на дно фундаментной ямы.
7. Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.
8. Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.
9. Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.
10. Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).
11. В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.

Печи-голландки размещают на фундаменте. Если у вас уже готовое жилое помещение с хорошим напольным покрытием и ремонтом, всем этим придется немного пожертвовать: пол разобрать и создать условия для заливки фундамента.

• Фундамент делайте неглубоким, но максимально ровным – от этого зависит, насколько легко вам будет выкладывать ряды печки.
• На фундамент положите гидроизоляционный слой – куски рубероида, например. Сверху изоляцию засыпьте тонким слоем чистого песка и сбрызните его водой.
• Сырье для раствора для кладки печи просеивается от больших комков и камней, комки можно разбить. Эту операцию желательно проделать несколько раз.
• В качестве сита прекрасно подойдет сетка от панцирной кровати, установленная наклонно на любую опору. Затем просеянная глина заливается водой и вымачивается в течение нескольких часов. Следите, чтобы вода полностью впиталась в глину, излишки лучше сразу слить.
• После того как глина набухнет, ее замешивают с песком, сколько нужно будет класть песка зависит от состава глины. Чаще всего, замес проводят в пропорции 1:1 и добавляют 1/8 часть воды (от полученного объема!).
• При работе каждый отдельный кирпич предварительно погружайте в воду на несколько секунд, иначе он будет чрезмерно впитывать влагу из раствора.
• Первый ряд кладите всухую. т.е., не используйте раствор.
• Кладку второго и третьего рядов производите уже на раствор, при этом третий ряд – завершающий в позиции «плашмя». В последующих рядах до самого верха дверцы укладывайте кирпич «на ребро».
• Четвертый и пятый ряды – устройте подставку для перегородки дымохода и положите пару «прочистных» кирпичей без раствора. В процессе эксплуатации их периодически придется вынимать, чтобы прочистить дымоход.
• На уровне шестого ряда предусмотрите место для дверцы, зафиксируйте ее в швах стальной проволокой.
• В седьмом ряду снова кладите кирпичи плашмя, кроме задней стенки. Задняя стенка еще остается «на ребре».
• Особенность кладки восьмого ряда – кирпич кладите косо. Это позволит вам использовать топочный агрегат в качестве камина.
• В девятом ряду смещайте кирпич чуть назад и положите по верху жаропрочный материал (обычно кладут асбестовый шнур).
• В десятом ряду сформируйте основание дымохода.
• В одиннадцатый ряд встройте задвижку и сформируйте стык печи с дымоходной трубой.

Печь готова. Осталось лишь хорошенько высушить и протестировать творение ваших рук.

Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.

Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.

Выполнив все, что планировалось, не спешите приступать к использованию или просушке. На высыхание нужно не менее 15 дней. Причем важно подсушить естественным образом внутреннюю часть, поэтому дверцу в топку оставляют открытой.

А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.

Советы и рекомендации

Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.

Чтобы повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха.

Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки.

Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами.

Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы.

Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

Специалисты рекомендуют для малых конструкций сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов.

Во избежание этого можно делать следующее:

• предварительно просушивать дрова;
• повысить температуру горения;
• время от времени производить прожиг конструкции до «красного каления».

Нейтрализовать подобные негативные факторы невозможно, зато их можно уменьшить.

Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.

Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.

Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

порядовка отопительно-варочной схемы, кладка печки с варочной поверхностью и духовкой, фото

Отопительно-варочная печь голландка является достойной альтернативой дорогой и крупногабаритной русской печи.

Ее преимуществами считаются многофункциональность (отопление, приготовление пищи, элемент декора), компактный вес, экономичность, высокая теплоотдача, простота кладки.

Построить отопительно-варочную печь голландку своими руками совсем несложно, если четко следовать схемам и рекомендациям.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Отопительно-варочные голландские печи

Принцип работы всех печей голландок элементарен — разогретый воздух идет по искусственно удлиненному пути до дымохода, но схемы конструкций различаются:

• Формами — прямоугольник, круг.
• Размерами.
• Присутствием дополнительного оборудования (плита, духовка, лежанка).
• Системами распределения газов: многоканальная и колпаковая. Последняя — более эффективна, так как имеет высокий КПД — при сгорании топлива, тепло остаётся в камерах. Холодный воздух, попавший в разогретую печь, проходит насквозь, минуя камеры. Многоканальная система, в свою очередь, проще в возведении, количество каналов может достигать шести.

С плитой

Такая конструкция отличается от типовой тем, что оснащена варочной поверхностью на 3—5 ряду от топки. Наилучший материал для такой части — чугунная плита толщиной 5—8 мм.

Плита может быть сплошной, только для разо

Кирпичная печь голландка устройство, схема, кладка своими руками

Поэтапное строительство печи своими руками

Необходимые приспособления для работы

Прежде чем начинать процесс работ рекомендуется приготовить необходимые инструменты и материалы для возведения печи. Среди необходимых приспособлений:

• специальный кирпич полнотелый;
• лопата;
• глина синяя;
• рулетка и строительный уровень;
• посудина для размешивания раствора из глины;
• мастерок для кладки;
• рубероид.

Заливка фундамента

В строительстве любой формы и типа печи необходимо начинать все работы с возведения фундамента. В первую очередь осуществляют измерение площади для кладки печи

Важно знать, что основание под конструкцию не должно соединяться с фундаментом печи. Все работы осуществляются в таком порядке:

Укладка фундамента печи-голландки с порядовкой

1. Делается набросок схемы строительства печи-голландки, который обрисовывается на этапе возведения цоколя. После все процедуры возведения трубы и топки должны соответствовать данному проекту.
2. Фундамент должен соответствовать тем же размерам, что и ширина цокольного ряда с лицевого бока. При этом к заливке основания необходимо прибавить около 8 сантиметров.
3. В области, где будет располагаться печь, нужно образовать специальное углубление, которое должно быть больше, чем фундамент дома на 15 см. В итоге общая глубина ямы под образование фундамента должна составлять около 60 см.
4. На дно котлована высыпают щебень, толщина которого должна иметь 15 сантиметров. Материал скрупулезно утрамбовывают, а горизонтальное положение засыпки вымеряют с помощью строительного уровня.
5. Далее оборудуют опалубку нужной высоты, но без образования дна. Все ее стены с внутренней стороны обрабатываются смолой, а также укладываются слоем рубероида. Это позволит создать гидроизоляцию для печи.
6. После этого устанавливают опалубку в фундаменте.
7. Весь котлован заливают раствором из цемента, который приготавливается самостоятельно.

Приготовление раствора

Особенности кладки печи предполагают определенную процедуру приготовления раствора для кирпичей. Чтобы смесь была качественной, нужно придерживаться такой пропорциональности:

• 1 часть сухого цемента;
• 3 части песка;
• вода;
• посудина для размешивания раствора;
• лопата или электрическая дрель.

Раствор для кладки кирпичей в печи-голландке

Цемент постепенно перемешивают с песком, периодически доливая воду. Вся смесь тщательно перемешивается лопатой или электрической дрелью. После этого основание выравнивается при помощи строительного уровня и накрывается полиэтиленовой пленкой примерно на одну неделю.

Особенности кладки печи

При кладке стен печи важно следить за углами конструкции, которые должны быть идеально ровными по вертикали. Итак, этапы возведения установки имеют определенную последовательность

В первую очередь, на застывший фундамент укладывают рубероид в несколько рядов. После этого кирпичи для возведения стен необходимо калибрировать, то есть отобрать только тот строительный материал, который подойдет для печи. За несколько дней до строительства синюю глину замачивают в воде.

При кладке стен печи важно следить за углами конструкции, которые должны быть идеально ровными по вертикали. Итак, этапы возведения установки имеют определенную последовательность

В первую очередь, на застывший фундамент укладывают рубероид в несколько рядов. После этого кирпичи для возведения стен необходимо калибрировать, то есть отобрать только тот строительный материал, который подойдет для печи. За несколько дней до строительства синюю глину замачивают в воде.

Расположение рядов в печи-голландке — чертежи

Порядовка печи-голландки происходит в определенной последовательности

Первый ряд конструкции важно сложить ребром. Все кирпичи кладутся на глиняный раствор, в который для прочности можно добавить цемент

За весь процесс возведения печи важно следить за геометрическими параметрами, чтобы стены и углы были ровно вертикально полу.

Перед укладкой кирпичей их нужно опустить в воду на несколько минут

Важно материал изъять до момента появления пузырей. Если передержать кирпич дольше, это приведет к тому, что во время кладки вся влага будет впитываться в стены

В таком случае кладка конструкции будет ненадежной. Важно отметить, что любая печь должна укладываться методом насухо, а после возводится с помощью мастерка и глины. Это позволит избежать разных неточностей и ошибок при стройке.

Схема укладки кирпича в печи-голландке

КЛАДКА ПЕЧКИ ГОЛЛАНДКИ СВОИМИ РУКАМИ

Ряды с 1-го по 11-й выкладываем точно так же, как в предыдущем варианте, но поддерживающие стальные полосы после завершения 11-го ряда не устанавливаем.

12, 13-йряды. Выкладываем из целых кирпичей в соответствии с порядовкой. Поверх 13-го ряда укладываем стальной лист толщиной не менее 1 мм размерами примерно 550×450 мм, оставив проём для подъёмного дымового канала сечением 250×140 мм.

14-й ряд. Перекрываем топочную камеру целыми кирпичами, а затем поверх выложенных кирпичей укладываем ещё один стальной лист размером 550×450 мм (см. ряд 14а).

15,16,17,18-й ряды. Продолжаем перекрывать топку печи, формируя слева хайло и подъёмный дымовой канал.

Далее порядовки обоих вариантов печи («шведки» и «голландки») аналогичны.

В заключение хочу дать несколько советов о том, как правильно содержать и эксплуатировать кирпичную дровяную печь. Топить её лучше всего сухими берёзовыми дровами, а каждый десятый раз — хорошо просушенными небольшими поленьями из осины. Топка осиной способствует удалению сажи из дымовых каналов печи и трубы.

Процесс горения обязательно нужно регулировать с помощью поддувальной дверки и задвижки. Если на выходе из трубы идёт чёрный дым, следует приоткрыть поддувальную дверку. Слишком сильный гул в печи свидетельствует об избыточной тяге. В этом случае следует немного прикрыть поддувальную дверку, уменьшив подачу воздуха в топку. Правильно отрегулировав интенсивность горения, можно сэкономить до 20-25% топлива.

Обычно в устоявшемся режиме поддувальная дверка должна быть приоткрыта на 2-3 см, а задвижка прикрыта чуть меньше, чем на половину проходного сечения дымового канала, то есть задвинута внутрь на 4-5 см. При этом дым над трубой не виден — лишь лёгкое дрожание воздуха.

Во избежание отравления угарным газом в задвижке следует высверлить сквозное отверстие 08-10 мм. В этом случае, не дожидаясь полного прогорания всех углей, можно закрыть все печные приборы и спокойно отправляться спать. Угарный газ, который интенсивно образуется в конце топки (о чём свидетельствуют синие язычки пламени над тлеющими углями), благодаря небольшой тяге в хорошо прогретой печи попасть в помещение не сможет.

Перед дверкой топки деревянный настил пола следует накрыть листом оцинкованной стали шириной не менее 500 мм, подложив под него слой асбеста. Между деревянными конструкциями стен дома, примыкающими к печи, в обязательном порядке следует установить противопожарные разделки из негорючих материалов, например кирпичную стенку толщиной в полкирпича.

Строительство

Из-за своих явных достоинств, значительно перевешивающих недостатки, голландские печи широко распространены. Реально сложить печь-голландку своими руками, имея навыки кладки простой кирпичной стенки, пусть не очень красивая, греть она будет всё равно.

Схема кладки

Мы потратили много времени для поиска нормальной порядовки для печи голанки, к сожалению в открытом доступе ничего дельного нет. Но мы нашли хорошую видео порядовку с комментариями. Данная схема расчитана для прокрева небольих помещений сумрной площадью до 40 метров.

Кладка печи

Материалы для кладки:

• Керамический печной кирпич среднего качества, можно б/у, для топки — шамотный.
• Песчано-глиняный средней жирности раствор, можно использовать готовые смеси.
• Металлические комплектующие — дверки (топочные, прочистные, поддувальные), вьюшки, колосниковые решётки, стальные полосы, проволока и пр.

Устанавливается отопительная конструкция на отдельный фундамент бутовобеттоный или бетонный армированный.

Раствор для кладки замешивается на замоченной на двое суток глине. Глина тщательно вымешивается с песком. Количество песка определяется опытным путём. «Колбаски» из раствора должны быть довольно пластичными, не развалиться и не растрескиваться при высыхании.

Кирпичи для кладки увлажняют, чтобы они не «тянули» из раствора воду. Кладку выполняют рядами, соответственно схеме выбранной печи. Ширина швов 2–5 мм. Идеальный вариант, если уже имеются дымоходы, заложенные во время строительства дома. Если этого не было сделано, выпиливаются отверстия в перекрытиях и крыше под дымовую трубу.

Кладка выполняется с соблюдением всех противопожарных требований: изоляцией потолка, балок перекрытий, пола перед топочной дверкой, разделками.

Оставшиеся после вывода трубы щели в проёмах аккуратно заделывают, утепляют и гидроизолируют.

Отделочные работы

Прямоугольная или круглая голландская печь хорошо вписывается в интерьер любого помещения. Традиционно она облицовывалась изразцами. Старинные классические печи, отделанные изразцами, — настоящая антикварная роскошь. Их стоимость может быть выше стоимости самого помещения.

Если для возведения конструкции использован красный керамический кирпич, а кладка выполнена аккуратно, то печь можно оставить без дополнительной отделки. Не облицованная кирпичная голландка — хорошее решение для дачи, кухни, подсобного помещения.

Для интерьера комнаты голландка «требует» облицовки. В качестве отделочного материала подойдёт клинкер, изразцы, декоративная штукатурка.

После облицовки лучше выждать пару недель, чтобы печь просохла, затем произвести первую топку с небольшой нагрузкой. Постепенно нагрузку увеличивают, максимальную температуру можно дать через неделю.

Большая сложная работа по подготовке материалов, кладке, облицовке голландской печи окупится в будущем мягким, ровным теплом и уютом в доме.

Как работает шведка

Духовка-раз

Схема шведской печи классического типа показана на рисунке. Первая ее изюминка – большая духовка (1), предназначенная не только и не столько для выпечки. И расположена духовка сбоку от топки тоже не зря.

Схема шведской печи

Ученые решили использовать первый жар – тепло от сгорания летучих компонентов древесины или угля. В канальных печах он просто вылетает в трубу, не успев нагреть массивный и плохо проводящий тепло кирпич. В русской печи первый жар прекрасно догорает под сводом, но в исконный хуторской hus (дом) русская печка не поместится, и ее нужно долго протапливать, пока из нее пыхнет жаром.

В шведской печи топочная часть – своего рода вырожденный колпак, у которого осталась лишь одна функция: химическое дожигание топлива. А металлическая духовка, которой пламя не касается, от первого жара мгновенно раскаляется. Если открыть ее дверцу, то через 2-3 мин после растопки, хоть щепками или соломой, вошедших окатит теплая волна. С головы до пят, т.к. дымовые газы из топки уходят вниз, и шведка греет начиная от пола. Теперь за легкие можно не бояться, и сугрев изнутри тож впрок пойдет. В чем, как известно, скандинавы промашки не дают.

Верхняя ниша

Верхняя ниша шведки (3) вместительна и подогревается и первым жаром, и вторым (см. ниже), и дотлевающими угольями. В нее помещаются два комплекта зимней одежды; чтобы не вываливались, поперек натягивали веревочку. К утру одежда будет совершенно сухой.

Ниша над плитой

В старых шведских печах ниша над плитой (2) после протопки и закрывания вьюшки прикрывалась деревянной крышкой. Вставали на работу до света, и приготовленное с вечера на завтрак заставали еще теплым; до горячего завтрак быстро разогревался в духовке первым жаром утренней топки.

Дымооборот

Хайло между топкой и дымооборотом шведы делать не стали: это довольно сложный узел, он удорожает печь. Ограничились простым переточным окном (перетоком) внизу под духовкой. Если забыть после топки закрыть вьюшку, печь моментально выстудится, но шведы народ обстоятельный, аккуратный, прижимистый – не забудут и не упустят из виду.

Самый же аккумулятор тепла, не мудрствуя лукаво, устроили по проверенной канальной схеме. Прогревался он вторым жаром (от сгорания массива топлива) и остаточным теплом тлеющих угольев. Классическая схема – с вертикальными каналами

Печь немного хуже греет внизу, но сажи накапливается меньше, что важно при топке разносортным топливом. В домах побогаче, обитатели которых были не так заняты, меньше уставали и много времени проводили на ногах, дымооборот делали с горизонтальными каналами: лучше греет внизу, но чистить придется чаще

Канальный дымооборот устроен без каких-либо тонких принципов, так что выдерживает едва ли не любые ухищрения конструкторов. Поэтому порядовка печи-шведки может меняться в зависимости от конкретных требований заказчика без заметного ухудшения качеств печи. Некоторые конструкции будут рассмотрены далее.

Духовка-два

Утром горячая волна от первого жара снова окатывала вставших ото сна, а пока завтракали, кухня прогревалась почти как сауна. Пропитавшись теплом до мозга костей, в высохшей насухо одежде, можно было и в болото по морозу лезть – до вечера хватит.

Дополнения

Тыльная часть печи выходила в жилое помещение. Там, как сказано, мог быть камин или лежанка. Печи с камином и лежаком будут рассмотрены, но кое-что о шведской лежанке нужно сказать заранее.

Длина шведского лежака (на полати он никак не тянет) из-за недостатка места не превышала 6 футов, а ширина – 2,25 фута; ок. 180х66 см. Поэтому на лежак не стелили. Над ним устраивали шведскую кровать (см. рис). Спалось при подогреве снизу сладко, и было место для ящиков, белье в которых никогда не отсыревало.

Прелюдия к дальнейшему

Конструкция шведской печи – образец совершенства. Обладая КПД почти как у русской, она не намного сложнее и дороже голландки. Есть у нее и благоприобретенное полезное качество: повышенные тепловая мощность и теплоотдача. Из количества материалов, потребных для голландки на 2500 ккал/час, можно сложить шведку, отдающую 3500, причем требуются всего две топки в сутки. И можно готовить, как в русской, но не нагибаясь и не орудуя ухватом.

Но совершенство даром не дается. Шведка требовательна к качеству материалов; выложить ее из старой плинфы на овражной глине, как русскую, нельзя. Фурнитура, какая придется, тоже не пойдет. Работать же нужно аккуратно, точно соблюдая определенные правила.

Процесс формирования

Такую конструкцию можно сделать своими руками, используя подготовленные чертежи. В качестве материала используется огнестойкий керамический кирпич высокой пробы. Все чертежи и схемы выполняются заранее. Выполнив порядовку. можно определить требуемое количество кирпичей. Как разработать план строительства печки – предлагаем посмотреть в представленном видео.

Фундамент и основа

Смесь для раствора можно купить готовую в мешках или замесить раствор своими руками из цемента, песка и глины. В соответствии с конструкцией заранее приобретают чугунные плиту для варки, дверки для топки, задвижки, колосник.

Как и все печи, агрегат требует отдельного фундамента. ведь общий вес достигает 10 тонн. Его можно сделать своими руками, проведя расчет глубины котлована, при условии, что каждые 5 см соответствуют 1 тонне веса, а площадь фундамента должна быть на 15 процентов больше основания печи. На дно ямы насыпают слой песка, утрамбовывают его, слой щебня, устанавливают арматуру и заливают бетоном ниже уровня пола. Застывание фундамента требует не менее двух недель, после чего делается гидроизоляция для предотвращения попадания влаги в печь. Наглядный пример создания фундамента в видео инструкции.

Опираясь на разработанную порядовку, сначала выкладывается основа печки. Она должна быть из нескольких рядов кирпича, горизонтально выравненных, с прямыми углами. Расстояние от кладки до стены должно быть не менее 15 см. В следующем ряду закладывается поддувало и воздуховоды.

Основные элементы конструкции

За счет змеевидного извилистого воздуховода, прогретый в топке воздух, поднимается, проходит через все тело печи и нагревает лежанку. На восьмом – девятом ряду делают перекрытие на лежанке и топке. Затем докладываются ряды для духового шкафа и варочной поверхности, а также ряд, отделяющий варочную поверхность от стены. После, выкладываются перемычки. Над духовым шкафом применяется простая или фигурная кладка (аркой, клином), а над кожухом плиты используются металлические уголки, делается декоративная полочка.

Следующие ряды объединяют все дымоходы в один. а на стенках делаются окошки, рядом с духовкой — «летник», для поддержания горения в теплое время года, а расположенные выше – для более сильного отопления помещения в холодное время года. Труба выкладывается выше, имеет квадратное сечение, лучший размер кладки 2,5 кирпича. Перекрытия, через которые проходит дымовая труба, изолируются базальтовыми плитами в несколько слоев.

Завершение работы

Внешнюю часть дымохода лучше выкладывать из силикатного кирпича. он более стойкий к колебаниям температур и атмосферным осадкам. После того как дымоход построен, устанавливаются вся чугунная и иная фурнитура. Для точности работы каждый слой кирпича сверяется с чертежами порядовки, которую можно повесить вблизи стройки. Пример создания простой печи с лежанкой своими руками представлен в видео.

Если планируется простая кирпичная кладка, то достаточно будет просто очистить поверхность печи жесткой щеткой и выровнять швы. Кирпичную печь можно покрасить термостойкой краской в нужный цвет и добавить русских традиционных орнаментов и рисунков, выполненных своими руками.

Печь с лежанкой украшенная изразцами имеет очень богатый вид и станет главным украшением дома. Стоимость такой отделки зависит от качества плитки. Помимо декоративной функции изразцы хорошо удерживают тепло, и ухаживать за ними легче, чем за другими покрытиями.

Печь обладает высоким уровнем КПД (до 60 процентов), она равномерно прогревает одно или несколько помещений, безопасна в эксплуатации, имеет долгий срок службы, производит оздоровительный эффект.

Приступая к работе, необходимо оценить свои силы. ведь строительство печки с лежанкой обходится недешево. Хороший домашний мастер может проделать много этапов в строительстве своими руками, но профессиональный печник скорректирует работу или, основываясь на своем опыте, поможет исправить допущенные ошибки.

Банные печи Кузнецова: чертежи и порядовка Порядовка печи 3 на 3 кирпича и другие варианты Порядовка, схемы и чертежи русской печи Печи каменки для бани. Порядовка

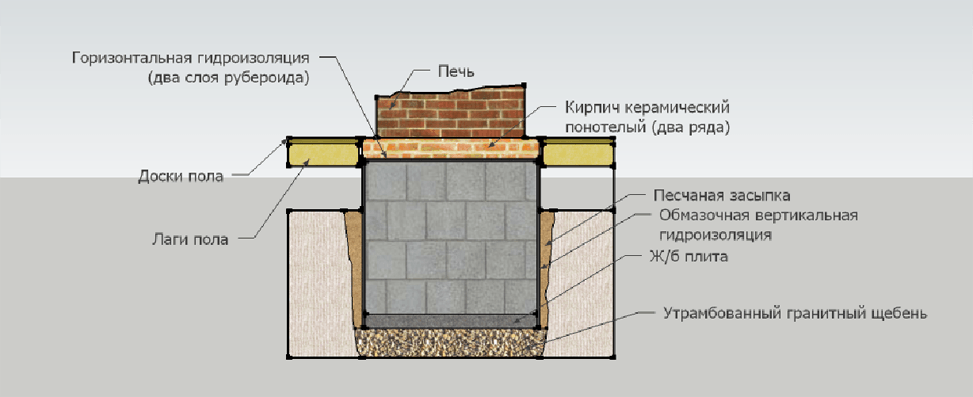

Устройство фундамента под голландку

Несмотря на то что голландская печь весит немного, она нуждается в надежном и прочном фундаменте. Его можно сделать из кирпичей или из бетона.

Любое из этих оснований имеет свои плюсы и минусы:

• фундамент из бетона обходится дешевле, но делать его более трудоемко;
• кирпичный фундамент стоит дороже бетонного, но его можно сделать быстрее и легче.

Руководство по заливке бетонного фундамента:

1. отрывают котлован глубиной 50 см, размер котлована должен быть немножко больше будущей печи;
2. дно котлована засыпают гравием толщиной 10 см и аккуратно утрамбовывают;
3. устанавливают опалубку;
4. выкладывают арматурный каркас из прутьев толщиной 1 см;
5. смешивают цементно-песчаный раствор — на одну часть цемента М400 берут 3-4 части песка;
6. заливают раствор в опалубку;
7. затирают поверхность фундамента цементом — этот прием называется железнением, с его помощью повышают водонепроницаемость бетонных конструкций.

Важно: если фундамент печи контактирует с фундаментом дома, то между ними нужно сделать прослойку из песка. Время застывания раствора будет зависеть от температуры и погодных условий

В среднем фундамент застывает за две-три недели

Время застывания раствора будет зависеть от температуры и погодных условий. В среднем фундамент застывает за две-три недели.

После этого на него укладывают гидроизоляцию и продолжают возведение фундамента до уровня пола, используя кирпич, бутовый камень или бетонную заливку.

Верхнюю часть фундамента проверяют на горизонтальность уровнем и покрывают рубероидом или заливают горячим гудроном. На этом основание для голландской печи считается готовым.

Как построить фундамент из кирпича:

1. в фундаменте нуждаются печи, вес которых превышает 700 килограммов, более легкие конструкции можно устанавливать просто на пол;
2. ширина фундамента со всех сторон должна превышать ширину самой печи на 5 см;
3. каждый этап возведения фундамента контролируют с помощью уровня;
4. кирпичный фундамент состоит из наружного и внутреннего ряда, наружный укладывают с перевязкой швов;
5. не доведя кирпичный фундамент на один ряд до чистого пола, на выложенный предпоследний ряд укладывают слой гидроизоляции и только потом начинают укладку последнего ряда кирпичей;
6. запрещается связывать фундамент печи с фундаментом основного здания, так как печь может разрушиться, если дом просядет.

Видео:

Печка с 3-мя каналами

Занимает мало места, так как она длинная и узкая – 77 х 51 х 230 см. При этом высоту всегда возможно менять, добавляя или убирая ряды. 1-ый слой кирпича укладывается как обычно, во 2-ом и 3-ем проводится установка дверцы для поддувала, а 4-ый закрывает ее и монтируется колосниковая решетка. С 5-го по 10-ый формируется зона топки, а с 11 по 30 накладываются 3 дымоходных канала, с помощью которых и производится отопление Голландкой помещения. 4-11 этапы выкладываются полностью шамотом. В 10-м и 15-м топку нужно сузить, для этого снизу от кирпича отрезают часть под углом в 45°. После формирования дымоходных каналов 31 ряд делают выступающим на 3 см, 32 – на 6, а 33 – на 3 см.

Следующие 3 этапа (34,35,36) в печи – как обычно, но с установкой двери для прочистки дымохода. Дальше формируется проход через потолок. Принцип работы такого типа печи Голландки очень прост. Во время горения дров или угля выделяется сильно нагретый дым, который начинает двигаться вверх по 1-ому каналу, отдавая при это стенкам свое тепло. Доходя до самого верха, он остывает и оседает во 2-ом проходе, где при приближении к топке снова нагревается и идет дальше в 3-ий, обогревая другую сторону печи. После чего выводится наружу через дымоходную трубу. Количество каналов может достигать 6. Такая конструкция намного дольше способна удерживать тепло.

Рекомендации и возможные ошибки

Многие специалисты советуют сделать сперва монтаж печки с плитой сухим методом. По инструкции полностью собирается вся конструкция, так можно избежать ошибок и заранее подготовить все материалы и отрезки кирпичей. Прежде чем начать возведение печи Голландка своими руками, следует проверить качество раствора. Если он вытекает при надавливании на кирпич, значит, приготовлен правильно. Слой должен быть от 5 до 8 мм для более надежной кладки и его экономии. Перед установкой кирпич нужно окунуть в воду, чтобы он хорошо ее впитал, так сцепление будет максимально прочным.

На протяжении всего времени монтажа проверяется ровность всех рядов как по горизонтали, так и по вертикали. Для этого отлично подходит обыкновенный деревянный брус. Очищать все каналы Голландки, отводящие дым, рекомендуется не реже 2-х раз за 1 сезон отопления. После завершения кладки печи своими руками необходимо оставить ее для просыхания, лучше, если этот процесс пройдет в естественных условиях. Но если Голландка строилась зимой, то нужно топить ее самостоятельно, сначала бумагой, а потом щепой. Причем время отопления не должно быть больше получаса. После окончательного прогорания топлива в печи всегда закрывается дымовая задвижка, иначе через каналы в дом начнет поступать холодный воздух с улицы.

Последовательность действий

После того как выбрали модель для воплощения, нашли и рассмотрели ее порядовку, прикинули куда поставить, можно приступать к практическим действиям. Начинать нужно с фундамента. Его делают одновременно с фундаментом для дома. Размеры: на 30 см больше во все стороны, чем габариты печи. Если дом построен, а фундамента под печь нет, придется разбирать пол и заливать. Ставить на доски, даже очень толстые, даже на самые мощные лаги, смысла нет: древесина портится за несколько лет, начинает проседать, прогибаться, печь ведет, она трескается. В общем, понятно: капитальное основание под кирпичную печь делаем обязательно.

Фундамент для кирпичной печи обязателен

Фундамент под печь (любого типа) делают несвязным: он не должен иметь контакта с основанием для стен. Между ними должно быть расстояние не менее 5 см, которое заполняют слоем теплоизолятора. Разделенные фундаменты дают возможность дому и печи осаживаться независимо друг от друга. Процессы проходят аналогичные, но разной величины и интенсивности и при наличии контакта может перекосить или дом, или печь, а может и то и другое.

Чтобы уменьшить потери тепла от печи в грунт, желательно на фундамент уложить теплоизоляцию. Например, такая последовательность. Лист картона из минеральных волокон (картон из базальтовых волокон), поверх — слой фольги или металлизированного утеплителя или лист жести, оцинковки, металла. Затем снова листовой утеплитель и снова лист металла. Поверх — вымоченный в глиняном молоке войлок. На высохший войлок уже начинают класть печь. Такая теплоизоляция гарантирует отсутствие потерь тепла в грунт даже в северных регионах.

Печное литье подбираете по размерам

Печное литье подбираете в соответствии с размерами и спецификацией. Варочная панель, лучше чугунная, толщиной 4-6мм со съемными кольцами. Снова-таки по размерам. Потребуется еще некоторое количество теплоизолятора: печное литье ставится не вплотную к кирпичной кладке. Остается зазор в 5 мм, который служит для компенсации температурного расширения. Этот зазор и заполняется теплоизолятором. Раньше для этих целей использовали асбестовый шнур. Им обматывали раму литья. Но асбест сегодня не рекомендован к применению: вреден для здоровья. Можно использовать картон или рулонный утеплитель из минеральных волокон. Но брать нужно базальтовый утеплитель с температурой использования от 1200оС и выше, а не из стекловаты, которая выносит не более 350оС, после чего спекается и теряет свои свойства. Можно любой другой материал с аналогичными характеристиками.

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Собственно, материалы все. Далее идет кладка отопительно-варочной печи своими руками. Уложив на готовый отстоявшийся фундамент теплоизоляцию (можно все это заменить двумя слоями рубероида, но потери тепла могут быть значительными. Затем начинают складывать ряды, как указано на схеме. Каждый ряд укладывается с перевязкой — швы одного ряда перекрываются кирпичами другого. В некоторых местах кирпичи нужно подпиливать, вырезать по форме. Чаще всего в местах установки литья: дверцы, вьюшки, задвижки и т.д.

Швы делают одинаковой толщины. В идеале — 5 мм. Допустимы колебания на 1 мм в обе стороны, но лучше подобрать раствор так, чтобы получалось именно 5 мм. Каждый ряд проверяют на вертикальность и горизонтальность, строго отслеживают углы. Исправляются даже незначительные отклонения, иначе к верху печь куда-то «уйдет». Лишний раствор снимают, кирпич очищают. В некоторых случаях советуют кирпич мочить, в некоторых нет. Всем известный печник Кузнецов, опыту которого можно доверять, говорит, что для кладки печи на глиняно-песчаный раствор влаги в кирпиче достаточно: глина должна во время сушки высохнуть, а не схватиться, как цемент. Как делать будете вы — ваш выбор.

Вот и все. Остался единственный нюанс, которым часто пренебрегают: перед тем, как класть на раствор, соберите конструкцию «на сухую». Просто выкладывайте ряды, подбирая кирпич, укладывая его на место, поставьте литье, посмотрите, как оно станет. На этом этапе вы многое поймете. Не считайте его лишним.

Общее устройство печи-голландки

В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.

Так классические печки голландки — без колосника и поддувала выглядят знутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов

В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.

Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)

Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отпительная, отопительно-варочная, с лежанкой, на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя-бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.

Возможно, вам будет интересно прочесть про печь-шведку

Достоинства и недостатки

Начинаем с плюсов:

• На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
• Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
• Она не требовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
• Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
• Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
• После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.

Это угловая печь-голландка в музее Кусково

Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:

• Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
• Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
• Невысокий КПД — порядка 40%.
• Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
• Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.

Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.

А это чудо — тоже отопительная печь галанка в палатах митрополита

Facebook

Twitter

Вконтакте

Одноклассники

Как сделать печь голландку своими руками (пошаговая инструкция)

Печь голландка отличается эргономикой, высоким уровнем экономичности, удобством, простейшим внутренним устройством, поэтому ее устанавливают как в дачных домиках, так и в подсобных помещениях, прихожих и гаражах.

Голландская печь появилась на территории России в начале 18 в., за это время было сделано несколько ее вариаций, которые и сегодня зачастую можно встретить в жилых домах. Конструкция голландки очень похожа на классическую русскую печь, хотя по характеристикам превосходит ее. Печь без особых проблем собирается своими руками, но в процессе строительства нужно придерживаться строгого порядка кладки, провести подготовительный этап, собрать нужные инструменты и материалы.

Преимущества и недостатки

Прежде чем построить печь голландку, нужно изучить возможные плюсы и минусы такой конструкции в доме. Среди основных преимуществ голландки стоит отметить:

• Более быстрый обогрев помещения, чем от русской печи, что достигается за счет небольшой толщины стенок.
• Небольшие размеры голландки позволяют подобрать оптимальный вариант для дома или дачи, учитывая особенности отделки помещения и габариты.
• За счет кирпичной кладки печь не только быстро нагревает помещение, но и надолго сохраняет температуру в нем.

• Несмотря на ряд преимуществ, у голландки есть и некоторые недостатки: Неэкономный расход топлива.
• Кладка голландки предусматривает возведение отдельного дымохода и фундамента, который должен быть выложен вместе с основанием дома или гаража.
• Необходимо соблюдать правила и нормы пожарной безопасности. Кирпич — это достаточно тонкий материал, поэтому сверху требует облицовки термостойким, жаропонижающим материалом.

Имеющиеся достоинства и недостатки стоит учитывать перед тем, как начать складывать голландку своими руками — это поможет провести подготовительные работы для строительства печи в частном доме.

Особенности конструкции

Схема печи голландки, которая собирается своими руками, состоит из следующих элементов:

• Топка — особый тип ниши, которая должна быть очень вместительной.
• Дымовая труба — по ней будет проходить дым, который попадает в первый дымовой канал, а тепло начинает отдаваться стенкам печи. Далее дым через перевалы постепенно опускается ко второму каналу (к топке). Здесь происходит его нагрев, чтобы снова попасть в еще один канал, ведущий вверх. Таким образом постепенно дым доходит до дымоходной трубы.
• Механизм обогрева, состоящий из отпускных и впускных каналов. Их количество отличается, но часто в голландке делают три впускных и три отпускных канала.
• Зольник.
• Задвижка для регулировки интенсивность тяги.
• Прочистной отсек.
• Дымообороты.

Отопительная печь голландка бывает нескольких видов: круглая, прямоугольная, цилиндрическая и угловая.

Виды голландских печей

Модификации печей для дачи, загородного дома или гаража могут быть самыми разными. Их размеры и параметры определяются внутренними особенностями помещениями, где устанавливается голландка. Существуют следующие варианты голландских печей для жилых помещений:

• Колпаковая. Отличительной чертой конструкции является высокий уровень коэффициента полезного действия, который больше, чем у классических канальных печей. Работает такая голландка благодаря тому, что сверху устанавливается специальный колпак, необходимый для того, чтобы задерживать нагретый газ. Топить голландку можно дровами, но их размеры должны быть не очень большими.
• Круглая. Механизм ее действия основан на работе каналов, количество которых варьируется от трех до двенадцати. Это особый тип голландки, которая «одевается» в металлический кожух, что позволяет сэкономить использование кирпича. К плюсам круглой печи голландки относятся: небольшой вес, высокий уровень отдачи тепла, бюджетность.
• Грум-Гржимайло. Это еще один тип круглой печи, в которой нет каналов и дымооборотов. Многие элементы для такой голландки продаются уже в готовом виде. Принцип работы: газы передвигаются под собственной силой тяжести, что позволяет опустить вниз остывающие тяжелые, поднимая вверх более легкие и горячие.
• Старинная. Такая голландка традиционно облицовывается плиткой или изразцами. Встречаются такие печки редко, и относятся к антикварным.
• С камином. Такую печку можно назвать гибридной конструкцией, поскольку голландцы использовали для обустройства своей печи надтопочную часть и дымообороты, создав новый тип голландки с камином. Печка топится дровами, лучше всего дубовыми и сосновыми. От классического английского камина такой механизм отличается небольшими компактными размерами топки.
• С плитой. Применяется на дачах, где необходимо готовить, отапливая помещения. Для голландки с плитой характерно использование варочной поверхности, которая не имеет конфорок. Она позволяет готовить, греть воду, разогревать. Голландка с варочной плитой отлично подходит для того, чтобы заниматься на даче консервацией.

Подготовительный этап кладки

Размеры стандартной голландской печки компактные, что позволяет установить ее даже в небольших помещениях. Средняя высота составляет 1,2 метра, а размеры квадратного основания варьируются от 1,2 до 1,3 м (каждая сторона). В строительстве голландки используют следующие материалы:

• Керамический кирпич — 200 штук
• Огнеупорный кирпич — 50 штук
• Плита для основания
• Сухой цемент
• Строительная глина
• Песок
• Вода
• Сито, чтобы просевать песок и цемент
• Арматура
• Двери для топки, поддувала
• Металлическая проволока для крепления дверцы
• Рубероид, необходимый для создания системы гидроизоляции фундамента
• Труба для дымохода
• Задвижка

Печь голландка, построенная своими руками, требует также подготовки специальных инструментов для правильной выкладки. К ним относятся:

• Кирка для рубки кирпича
• Комбинированная кельма
• Уровень
• Рулетка и отвес
• Угольник, чтобы делать разметку и контролировать кладку
• Асбестовый шнур
• Емкости, в которых замешивается раствор и содержится вода
• Лестница, необходимая для выкладки верхних рядов печи и обустройства дымохода.

Схема устройства печи

Пошаговая инструкция

Создание фундамента

Фундамент — это основа голландской печи, без которого конструкция в помещении стоять не будет. Основание печки должно быть армированным, для чего используется монолитная плита, при этом фундамент не связывается с основанием дома или гаража. Поэтапная схема создания фундамента выглядит следующим образом:

• Очищается участок земли, где будет строиться печь; намечаются размеры, чтобы вырыть котлован глубиной до 60 см.
• На дно ямы необходимо засыпать щебень или песок, толщина которого должна составлять 15 см.
• Сверху выкладываются арматурные стержни, создавая сетку, размеры каждой ячейки которой составляют от 100 до 120 мм. Там, где ячейки образуют пересечения, нужно установить арматуру в вертикальном положении. Стыки тщательно перематываются проволокой для создания крепкой конструкции.
• Установить опалубку, каждую стенку которой закрыть рубероидом.
• Сетка заливается раствором из бетона, на который необходимо просеять сухой цемент и положить несколько слоев рубероида.

Схема кладки фундамента

Сверху фундамент можно укрепить слоем песка, чтобы печь ровно стояла на поверхности. Сразу же приступать к строительству голландки нельзя — основание должно стать прочным, что происходит в течение месяца. В экстренных случаях можно приступить к кладке через неделю.

Раствор и порядовка печи

Важным элементом, играющий связывающую роль вкладке печи, является глиняный раствор. Смесь готовится самостоятельно за 2-3 дня до начала строительства. За это время раствор настоится до нужной консистенции, чтобы прочно скреплять кирпичи. Для приготовления смеси понадобится:

• Глину поместить в отдельную емкость, залить водой, дать ей пропитаться.
• Через некоторое время на поверхность воды начнут всплывать глиняные излишки, которые необходимо убрать.
• Через несколько дней глина достаточно набухнет, что позволит добавить в массу просеянный песок. Соотношение глины и песка могут быть разными, но чаще всего Берется 1 часть глины и 2 части песка.
• Снова добавляется вода, в пропорции 1 к 8.

Схема порядковой кладки предусматривает создание печи, а затем выкладку дымохода.

Схема кладки круглой печи голландка с 1 по 12 этап Схема с 13 по 32 этап выкладки

Печь голландка с плитой создается следующим образом:

• 1-й ряд выкладывается сверху фундамента таким образом, чтобы все кирпичи лежали ровно. Потом заливается еще один шар цементного раствора.
• 2-3-й ряды требуется класть плашмя, связывая кирпичи раствором. По углам устанавливаются отвесы. Стыки первого, второго и последующих рядов должны перекрываться новым рядом, что обеспечит их правильную связку.
• 4-5-й ряды: в четвертом делается подставка под отверстие зольника, для чего кирпичи складываются на ребро. Задняя стенка выкладывается без применения раствора — это позволит доставать и класть обратно кирпичи, когда они будут нагреваться. После этого на кладку устанавливается дверца, которая монтируется в ряды с помощью проволоки. По краям дверцы наматывается асбестовый шнур, обеспечивающий герметичность и теплоизоляцию конструкции.
• 6-8-й ряды: зольник перекрывается кладкой, оставляя место для установки топочной решетки. Кладка кирпичей рядами продолжается дальше.
• 9-13-й ряды: после восьмого ряда начинается сооружение топочной, с установкой дверок и дальнейшей выкладкой.
• 14-15-й ряды: топливник перекрывается кирпичами, сзади него оставляется небольшой проем, чтобы туда выходил дым.
• 16-17-й ряды: создается прочистное отверстие, которое закрывается дверцей.
• 18-26-й ряды: создаются оборотные каналы, количество которых может отличаться, но форма всегда остается змеевидной. Все стенки должны выкладываться без уступов и смазываться глиной.
• 27-28-й ряды: происходит перекрытие каналов, в последнем оставляется место для дымохода. Кирпичи выкладываются таким образом, чтобы они были сдвинуты на 5-6 см назад по сравнению с предыдущими рядами.
• 29-30-й ряды: создается дымоход, на который потом ставится задвижка, помогающая регулировать тягу.

Схема порядовки печи

Перед тем, как построить голландку, нужно сделать подробный чертеж печи, указав расположение дверок, каналов и дымоходов. Во время самой кладки необходимо следить за тем, чтобы и вертикально, и горизонтально, кирпичи лежали ровно,. для этого рекомендуется каждые 2-3 ряда применять отвес, чтобы печка не вышла перекошенной.

Отдельно оформляется дымоход, без которого голландская печь не может функционировать. Высота над крышей определяется для каждого строения индивидуально, с соблюдением всех норм пожарной безопасности. В тех местах, где будет проходить труба, необходимо сделать качественную и надежную теплоизоляцию. Например, можно обшить дымоход асбестом, который относится к негорючим защитным материалам.

В местах перекрытия дымохода необходимо сделать специальные уплотнения из кирпичей — распушки, при этом они не должны влиять на внутренний диаметр конструкции. При строительстве дымохода в раствор глины добавляется цемент в пропорции 1/10. На самом верху требуется установить оголовок из прочного металла.

Готовая печь должна быть отштукатурена, а затем облицована (по желанию). Делать это рекомендуется через две недели после того, как была закончена кладка. Первый раз топить голландку можно через месяц после завершения строительства, используя для этого топливо высокого качества. Всего пробных топок должно быть 2-3, чтобы постепенно увеличивать нагрузку и подготовить печь к эксплуатации.

По размерам голландка может быть как малой, так и большой, в зависимости от функционала. Печи небольших размеров подходят для того, чтобы отапливать комнаты до 20 м2, а большие — помещения до 50 м2.

Печь из кирпича своими руками: «Голландка» — порядовка и схема

Печь «Голландка» — идеальный вариант отопления дачного дома в прохладный период сезонного проживания. Она экономична по расходу топлива, обладает высокой теплоотдачей и поэтому быстро прогреет помещение. В сельских домах без отопления иногда ее встраивают в русскую печь и используют в летний период для нагревания варочной плиты.

Используемые материалы и печные приборы

Материалом для массива печи является кирпич глиняный обыкновенный по ГОСТ 390–96. Очень важно, чтобы он был хорошо обожжен и при простукивании издавал звонкий чистый звук. Треснутый недожжённый кирпич значительно снизит прочность и долговечность кладки.

В качестве вяжущего вещества при кладке печей используется глина, чаще всего красная. Условно ее разделили на три вида по количеству песка в составе:

• жирная — 2–3% от общего объема;
• средняя — 15%;
• тощая — до 30%.

Состав раствора: глина, песок и вода. Чем больше в природной глине песка, тем меньше его добавляют в глину. Соотношение глина-песок для разных глин составляет:

• для жирной — 1:2,5;
• для средней — 1:1,5;
• для тощей — 1:1.

Песок применяется мелкий размером частиц меньше 1 мм, поэтому его просеивают через сито (ячейки 1–1,5 мм). Можно использовать готовую жаростойкую кладочную смесь.

Расход материалов:

1. Кирпич глиняный обыкновенный (без учета трубы) — 450 шт.
2. Колосниковая решетка 180х250 мм — 1 шт.
3. Топочная дверка 205х205 м — 1 шт.
4. Поддувальная дверка — 1 шт.
5. Дымовая задвижка 130х240 мм — 2 шт.
6. Металлический лист предтопочный 500х700 мм — 1 шт.

Топочная и поддувальная дверцы

Колосниковая решетка и дымовая задвижка

Необходимые инструменты для печных работ

Печная кладка делается тем же инструментом, как и любая кирпичная кладка.

1 — кирка-молоток; 2 — кельмы и мастерки; 3 — киянка; 4 — отбивочный шнур; 5 — отвес; 6 — лазерный уровень; 7 — правило; 8 — строительный уровень

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м³ бетона:

1. Цемент М400 — 325 кг.
2. Песок средней крупности — 1300 кг.
3. Щебень или гравий — 1300 кг.
4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ.

Для бетонирования потребуется следующий инструмент:

1. Лопата для укладки смеси.
2. Мастерок для более мелких работ.
3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
4. Бетономешалка, либо емкость для приготовления бетонной смеси.
5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

Особенности кирпичной кладки печи

Начинать кладку печи необходимо в защищенном от осадков помещении. Можно сделать временное покрытие. Кирпич нужно подбирать заранее для каждого ряда, учитывая притеску кирпича и перевязку швов.

За один-два дня глину замачивают, крупные куски размельчают. Воду добавляют постепенно и последний раз перед самым началом работ. Качественный раствор при высыхании в кладке не растрескивается и не крошится. Кирпич перед самой укладкой опускают в воду на 2 минуты.

Размер шва для печной кладки составляет 5 мм и менее. Внутренние поверхности печи через каждые 4–5 рядов затирают мокрой мочальной кистью или простой тряпкой. При применении колотого кирпича шероховатую сторону устанавливают снаружи.

К печным дверцам крепятся стальные лапки либо стальная проволока, которые укладываются в шов кладки. Установка всех металлических приборов производится одновременно с кладкой.

1 — стальные лапки; 2 — стальная проволока

Общий вид печи

1 — поддувальная дверца; 2 — топочная дверца; 3 — прочистные дверцы; 4 — колосниковая решетка; 5 — задвижки

Порядовка

До чистого пола делается 2 ряда кирпича с перевязкой швов, и только потом начинается кладка первого ряда.

Первый ряд считается от отметки чистого пола. Два средних кирпича скашиваются в сторону зольника. Пространство между стенкой зольника и задней стенкой печи заполняется сухим песком с первого по третий ряд включительно.

Во втором ряду вставляется поддувальная дверка с зазором 3–5 мм, заполняемым асбестовым шнуром. Стальные лапки или проволока дверцы заделываются в кладку.

Третий ряд повторяет кладку второго, учитывая перевязку швов в 1/2 кирпича. Перевязка укороченного кирпича допускается меньше.

Четвертый ряд предполагает частичное перекрывание зольника. Под кирпич для перекрытия зольника укладывается стальная полоса 35х4 мм. В задней части печи песок закрывается кирпичом.

Пятый ряд. На открытую часть зольника укладывается колосниковая решетка прозорами вдоль топливника и зазором в 5 мм, который уплотняется песком, либо золой. Кирпичи здесь скашиваются согласно порядовке.

В шестом ряду укладывается топочная дверца с зазором, заделываемым асбестовым шнуром. Кирпичи задней стенки скашиваются.

С седьмого по двенадцатый ряд делается кладка топливника с перевязкой швов согласно порядовкам.

С тринадцатого по пятнадцатый ряд перекрывается топливник и выкладывается задний дымовой канал.

Шестнадцатый ряд предполагает установку прочистки.

С семнадцатого по двадцатый ряд ведется кладка каналов.

Двадцать первый, двадцать второй ряды объединяют два канала: подъемный и опускной.

Двадцать третий и двадцать четвертый ряды предполагают перекрывание среднего и заднего канала.

В двадцать пятом и двадцать шестом ряду устанавливается прочистка.

С двадцать седьмого по тридцатый ряд ведется кладка каналов. В двадцать восьмом ряду укладывается задвижка.

На тридцать первом ряду кирпичи кладутся с выпусками для будущей перекрыши.

В тридцать втором ряду делается перекрыша, и устанавливается задвижка.

Тридцать третий, тридцать четвертый ряды продолжают кладку перекрыши и дымового канала.

Дымовая труба

С тридцать пятого ряда возводится труба.

Не доходя трех рядов до потолка, делают распушку. Она необходима как противопожарное мероприятие. Толщина стен трубы в местах прохождения перекрытия из горючих материалов должна составлять 380 мм, как минимум.

Распушка

При выходе трубы над кровлей на ней делается выдра для защиты крыши от проникновения воды.

Выдра

Высота трубы для лучшей тяги над крышей зависит от расстояния до конька.

Более подробно о проходе трубы через кровлю мы рассказывали в статье «Как сделать проход вентиляции и дымохода через кровлю».

Начальная топка печи

Первоначальная топка печки проводится осторожно с использованием 20% от нормы топлива (сухие стружки, дрова, щепа). Это необходимо для просушки печи. Топить в таком режиме нужно от 3 до 8 дней. Температура поверхности печи не должна превышать 60 °С. При этом открываются все задвижки и дверцы. Печь готова к нормальной эксплуатации, когда исчезнут с ее поверхности сырые пятна.

Печь голландка — порядовка своими руками кирпичной отопительной печи, устройство на фото и видео

Содержание:

1. Подготовительный этап порядовки печи Голландка
2. Схема устройства печки Голландка своими руками
3. Просушка печи

Среди многообразия конструкций для обогрева помещений в загородных домах и дачных постройках заслуженной популярностью пользуется отопительная печь голландка порядовка которой весьма эффективна. Как она выглядит, изображено на фото. Причин несколько. В первую очередь это небольшие габариты по сравнению с русской печью (прочитайте: «Порядовка русской печи — кладка своими руками»). Кроме этого, на обогрев дома тратится меньше времени.

Устройство печи голландки позволяет обеспечить теплом не только частное домовладение, но и баню. Схема ее кладки не является сложной, поэтому нередко данную конструкцию делают своими руками. Чтобы печь получилась качественной, необходимо подойти к работе ответственно, соблюдая технологию. Прежде чем сделать печь голландка своими руками, необходимо проконсультироваться со специалистом.

Подготовительный этап порядовки печи Голландка

Чтобы печка голландка своими руками эффективно справлялась с обогревом помещений, следует прислушаться к рекомендациям специалистов и выполнять ряд требований:

1. Перед тем, как приготовить раствор для кладки кирпичей, глину нужно пару раз просеять сквозь сито, при этом не оставляя больших кусков. Ситом может служить панцирная сетка от старой кровати, поставленная под небольшим углом. Затем глину вымачивают в воде на протяжении нескольких часов. Остатки жидкости, которая не впиталась, нужно слить. После набухания глины, к ней добавляют песок в пропорции 1:1 плюс 1/8 часть воды. Затем смесь тщательно перемешивают, чтобы не было комков. Консистенция раствора должна быть такой, чтобы в процессе кладки он выдавливался из швов.
2. Когда выкладывается отопительная печь голландка — порядовка выполняется в полном соответствии со схемой. Малейшее отклонение от чертежей может привести к негативным последствиям (прочитайте: «Порядовка печи: чертежи»).
3. Чтобы не допустить ошибки, сначала кладку можно выполнить, не используя раствор глины. Профессионалы советуют делать подтесовку и подколку, и это поможет сэкономить не только силы, но и время.
4. Дверцы будут хорошо держаться и со временем не расшатаются, если их закрепить при помощи стальной проволоки. Для этого в верхней кромке кирпича делают прорез, вставляют в него проволоку, потом нужно загнуть ее и переплести с кладкой.
5. Кладут кирпичи с сильным нажимом так, чтобы раствор из глины и песка выдавливался из швов, толщина которых не может превышать 3-5 миллиметров. Этот параметр необходимо соблюдать на протяжении строительства отопительной конструкции.
6. До того, как уложить кирпич, его следует смочить в воде, и тогда он не будет впитывать влагу, содержащуюся в растворе.

Схема устройства печки Голландка своими руками

Когда делают кирпичные отопительные печи голландка, используют:

• огнестойкий кирпич;
• стальную проволоку;
• глину, песок;
• гидроизоляционный материал;
• колосниковую решетку;
• дверцы для топливника и поддувала;
• отвес и уровень;
• угольники и рулетку;
• сито для просеивания;
• кирку для обработки кирпича;
• чертежи, на которых изображена порядовка печи голландка.

Сначала выбирают место, где будет располагаться отопительная конструкция, для которой требуется площадка со сторонами 78 и 53 сантиметра. Потом делают гидроизоляцию фундамента, используя рубероид и гидроизол (вместо него подойдет толстая полиэтиленовая пленка). Поверх насыпают песок 10-миллиметровым слоем и выравнивают его, пока поверхность не станет абсолютно ровной. Для проверки применяют уровень. Читайте также: «Печь своими руками: порядовка».

Кладку первых 12 кирпичей выполняют без раствора. Это будет начальный (1-й) ряд схемы, на которой изображена порядовка отопительной печи голландка. Его заливают тонким слоем раствора и устанавливают дверцу поддувала. Для этого ее обматывают асбестовым картоном и закрепляют стальной проволокой.

Следующие два ряда (2-й и 3-й) укладывают с использованием раствора. На этом заканчивается кладка кирпича плашмя. Начиная со следующего ряда, все элементы конструкции монтируют исключительно на ребро. Поверх устанавливают колосниковую решетку.

После завершения 4-го ряда крепят дверь топки, обматывают ее асбестовым картоном и шнуром, и закрепляют стальными прутьями. На данном этапе внутри дымохода конструируют подставку под внутреннюю перегородку. Кирпичи при создании задней стенки кладут насухо.

5-й и 6-й ряд делают аналогично.

Для 7-го ряда кладку выполняют с ¾ кирпича, что позволяет обеспечить надежную перевязку швов.
.
В 8-ом ряду монтируют скошенный кирпич, на который возлагается функция дымового зуба.

9-й ряд немного смещают назад, и тогда крышке топливника при открывании будет обеспечена поддержка. Варочную плиту прежде, чем установить, обматывают смоченным в воде асбестовым шнуром. После этого начинают конструировать дымовую трубу, которая в дальнейшем начнет расширяться внутрь камеры для топлива.  Читайте также: «Как устроена печь голландка с плитой, принцип работы и руководство по строительству».

Дальше приступают к монтажу задвижки. С целью предотвращения попадания дыма в помещение этот элемент отопительной конструкции обматывают асбестовым картоном, предварительно смазанным раствором или смоченным водой. Затем кладут дымоход. В случае его смещения в сторону, делают перекрытие из трех рядов кирпичей. После этого кирпич, уложенный без применения раствора в 4-ом ряду, необходимо вынуть, а пространство печи изнутри очистить от остатков глины.
Если создается печь голландка – порядовка предусматривает конструирование трех каналов дымооборота, начиная с 18-го ряда. Они идут первоначально от топки агрегата вверх, потом опускаются вниз и вновь направляются вверх.

На уровне 25-го ряда выполняют перегородку дымохода.

В 27 ряду завершают создание дымохода, после чего в печи насчитывается три внутренних канала.

29-й ряд — монтируют задвижку, с ее помощью регулируют тягу. Затем кладут такое количество кирпичных рядов, которое требуется для придания отопительной конструкции необходимой высоты. Читайте также: «Как устроена печь голландка, отличия от традиционной печи, как сложить правильно».

Просушка печи


Чтобы просушить печь, открывают окна и двери помещения на несколько дней, а полностью она высохнет через 12-16 дней. На ней не должно остаться влажных участков.

Порядовка отопительно варочной печи голландка имеет ряд особенностей, что связано с ее техническим устройством. Опытные печники, как правило, предлагают клиентам отработанные конструкции.

Порядовка печи Голландка на видео:
