Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Правильный монтаж системы подачи воды в жилище обеспечивает возможность нормальной эксплуатации всех устройств, которые подключаются к ней. Корректно работающая схема водоснабжения квартиры должна обеспечивать бесперебойную подачу жидкости из центрального водопровода ко всем устройствам-клиентам.

Напор воды должен быть на должном уровне для обеспечения правильной работы сантехники и бытовых устройств. В наши дни существует три вида монтажа данной системы в жилище. Первый тип называется тройниковым, второй коллекторным, а последний – это средний тип, взявший от каждого предыдущего некоторые особенности. В этой статье мы поговорим об устройстве этих систем, их плюсах и минусах.

Вернуться к содержанию

Последовательная схема водоснабжения квартиры

Подобная схема системы водоснабжения в квартире очень проста, поэтому система представляет собой дешевый вариант подключения водопроводных магистралей. Такую систему использовали при строительстве домов старого жилищного фонда, которые были возведены еще во времена советского союза. Несмотря на то, что она порядком устарела и во многом уступает новым системам, строители и сегодня используют ее в новостройках.

Если действовать по этой схеме, то трубы, по которым осуществляется подача горячей или холодной воды, должны быть монтированы параллельно. Каждое сантехническое или бытовое устройство должно подключаться к водопроводной магистрали с помощью специальных тройников.

Последовательная схема

Поэтому подобную схему называют тройниковой, но она имеет еще и название последовательной. Такая система подразумевает наличие элемента водопровода, от которого расходятся разветвления для подключения потребляющих воду приборов. Диаметр главной трубы должен быть гораздо больше, чем диаметр труб, которые отходят от нее.

Важно знать! Последовательная система является отличным вариантом для разводки труб в обычной типовой квартире, в которой присутствует только один санузел, а также будет использоваться небольшое количество сантехнического оборудования.

Вернуться к содержанию

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

• экономия расходных материалов;
• малые затраты на монтаж магистралей;
• легкий и быстрый монтаж.

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

• падение давления при условии подключения большого числа сантехники и бытовых устройств;
• отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
• сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
• отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
• необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления.

Вернуться к содержанию

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали. Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

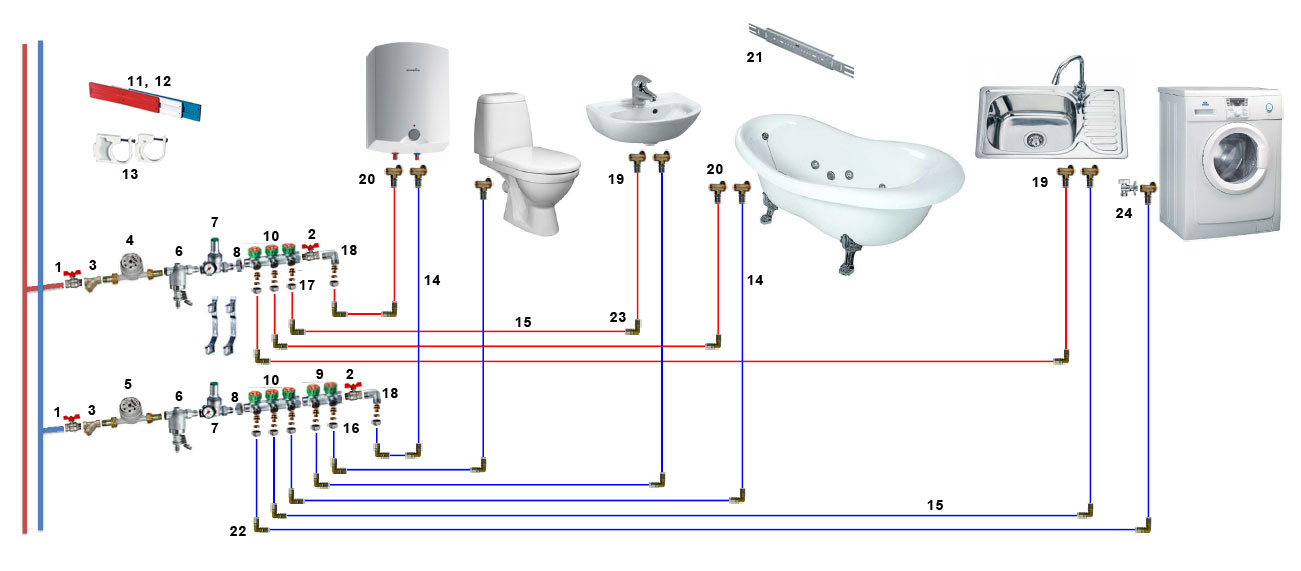

Коллекторная схема разводки труб

• главная магистраль подачи холодной воды;
• вентиль для перекрытия главной трубы;
• фильтры и редукторы основной магистрали;
• коллектор-распределитель основной трубы;
• вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
• вентиль, блокирующий приток горячей жидкости от нагревателя;
• главная магистраль подачи горячей жидкости;
• вентиль для перекрытия основной трубы с горячей жидкостью;
• фильтры и редукторы главной магистрали подачи горячей жидкости;
• коллектор-распределитель главной магистрали подачи горячей жидкости;
• краны, блокирующие приток горячей жидкости к полотенцесушителю;
• прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше выбрать для водопровода. Про особенности установки и подключения стиральной машины читайте здесь. Рекомендуем также прочесть статью о выборе электрического полотенцесушителя для ванной.

Вернуться к содержанию

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты.

Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Разводка труб водоснабжения в квартире: коллекторная схема

Перед любым капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со типом проводки, необходимыми материалами и изучить основные правилами сборочного процесса.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

• Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
• Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

• коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
• тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы

Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Преимущества тройникового метода:

• экономия средств — число соединительной арматуры сокращается до минимума;
• простая работа по установке.

Способ имеет свои недостатки:

• затрудненный поиск протечек из-за большого числа соединений;
• высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
• при ремонте требуется отключать всю подачу воды;
• неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.

Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

• простая диагностика неисправностей;
• постоянное значение давления на всем подключенном оборудовании;
• высокая надежность из-за малого количества соединений;
• эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
• возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо закупать большое количество соединительной арматуры;
• сложность установки.

Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

• расположение водопроводов;
• запорная арматура;
• направление потоков воды;
• аварийные клапаны и сливы;
• точки разбора с указанием каждого потребителя;
• приборы учета;
• резервные ветви и оборудование.

Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

• минимально допустимое значение давления у конечного потребителя — 0.3 атм;
• каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
• каждый фитинг и арматура снижает давление на 0.15 атм;
• в учетном узле теряется 0.25 атм.

Излишне малый диаметр способен вызвать турбулизацию потока воды.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже

Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:

• ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
• утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
• во время монтажа закрывать отверстия не установленных труб;
• проводить пайку в чистом помещении;
• проверять трубы на наличие влаги и грязи перед пайкой;
• не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.

Заключение

Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.

Правильный узел ввода водоснабжения в квартире

Узел ввода водоснабжения Люди часто интересуются, что такое узел ввода (в квартире), какой он должен быть и что в него должно входить.

Получив ключи от своей новой квартиры (в новостройке) вы можете заметить, что узел ввода скорей всего будет, не качественно сделан — узел ввода выполнен из не качественного материала и оборудования. Застройщик не ставит своей целью сделать идеальный узел ввода, а ограничивается минимумом для сдачи объекта.

Состав узла ввода водоснабжения в квартире

В нормальный узел ввода входит:

• Запорная арматура;
• Система защиты от протечек;
• Фильтр грубой очистки;
• Прибор учёта воды;
• Обратный клапан;
• Фильтр тонкой очистки;
• Редуктор давления;
• В исключительных случаях (при плохом качестве воды) можно поставить магистральный фильтр воды;
• Распределительный коллектор;
• Компенсатор гидроударов

Запорная арматура в квартире

Узел ввода в квартире Первое с чего стоит начать — это замена запорной арматуры в квартире. Зачастую застройщик использует самые дешёвые варианты арматуры. Также следует учесть, что из-за низкоквалифицированной рабочей силы бывают случаи, что запорная арматура может быть установлена неправильно. Например, любой шаровый кран состоит из двух частей и на стояк должна накручиваться большая часть, которая содержит сам запорный шар. Это позволит даже в случае протечки самого запорного крана перекрыть подачу воды, в противном случае вы не сможете перекрыть воду и затопите соседей.

Наша компания рекомендует устанавливать запорную арматуру таких производителей как Bugatti и Oventrop. Даже самая хорошая запорная арматура периодически нуждается в профилактическом открытии/закрытии крана — это позволяет избежать «закисания» подвижного механизма крана.

Установка шарового крана >>

Система защиты от протечек

Даже самая надёжная и современная система водоснабжения включает в себя соединения с уплотнительными прокладками и гибкой подводкой. По статистике страховых компаний именно эти элементы являются основными причинами протечек в квартире.

Для того чтобы обезопасить себя нужно установить систему защиты от протечек. Система состоит из шарового крана с сервоприводом, модулем управления и датчиков. При попадании воды на датчик система даёт команду на закрытие крана.

Важно учесть, что систему защиты от протечек нужно устанавливать сразу после запорного крана — это поможет минимизировать количество незащищённых соединений.

Подробнее про систему защиты от протечек >>

На рынке существует большое количество систем защиты, но наша компания рекомендует устанавливать систему Аквасторож. Она хорошо зарекомендовала себя, и компания производитель предоставляет хороший, своевременный сервис.

Фильтр грубой очистки

Зачастую качество воды может быть не лучшего качества — в воде могут попадаться крупные частички грязи, которые могут вывести из строя другие приборы в системе водоснабжения. Например, некоторые производители водосчётчиков снимают с себя гарантийные обязательства, если перед прибором учёта не установлен данный фильтр. В зависимости от производителя, фильтры грубой очистки бывают с ячейкой сетки в 600, 500, 300 мкм.

Установка фильтров >>

Приборы учёта воды

Неотъемлемой частью узла ввода в квартире является прибор учёта воды. Виды приборов учёта воды и методы их работы подробно расписаны в других наших статьях, поэтому не будем глубоко рассматривать этот пункт.

Следует учесть, что в Москве разрешены к установке только водосчётчики с импульсным выходом и установочной длиной 80мм. Мы рекомендуем использовать счётчики воды фирмы ITELMA.

Установка водосчётчиков >>

Обратный клапан

Необходимым элементом учётного узла является обратный клапан, который служит для защиты от обратного хода воды в системе водоснабжения. Это позволяет предотвратить смешение воды горячего и холодного стояка (зачастую в них разное давление). Также он предотвращает «скручивание» водосчётчика при сливе воды из стояка, поэтому многие управляющие компании могут не принять учётный узел воды без обратного клапана.

Мы рекомендуем к установке обратные клапаны фирмы Itap с латунным седлом.

Фильтр тонкой очистки

Пример узла ввода водоснабжения в квартире Если вы хотите чтобы ваше сантехническое оборудование прослужило долго, то следует озаботиться защитой от мелких частиц — для этого используется фильтр тонкой очистки. Данные виды фильтров очищают воду от частиц до 100 мкм.

Наша компания рекомендует использовать самопромывные фильтры тонкой очистки фирмы Far. Они имеют функцию обратной промывки, что позволяет произвести промывку фильтра без дополнительных работ и вызова специалиста.

Редуктор давления

Для защиты системы от скачков давления используется редуктор давления. Он позволяет не только «выровнять» давление в стояке, но и не допустить в квартиру давление выше выбранного. Резкий скачёк давления в системе может привески к обрыву гибкой подводки и затоплению соседей.

Мы рекомендуем к установке редуктора давления фирмы Far.

Подробнее про редукторы давления >>

Магистральные фильтры воды

Система очистки воды в коттедже Бывают ситуации, что качество воды совсем плохое — имеет запахи и всевозможные примеси химических элементов, которые вредны для здоровья человека. В данных ситуациях используют магистральные фильтры воды. Фильтрующие элементы подбираются по результатам лабораторных исследований воды. При монтаже магистрального фильтра желательно предусмотреть байпас (перемычка) — это позволит пользоваться водой при замене фильтра.

Мы рекомендуем использовать в квартире магистральные фильтра с колбами из нержавеющей стали, так как они имеют большой срок службы, не подвержены коррозии, и у них простая процедура замены фильтрующего элемента.

Распределительный коллектор

Коллекторная разводка является наиболее функциональным и современным видом разводки водоснабжения. Использование коллекторной системы способствует уменьшению перепада давления при одновременном использовании нескольких точек водоразбора. При необходимости позволяет локально отключить нужного потребителя. Ещё одним плюсом данного вида разводки является минимизация количества соединений труб внутри стен и стяжки.

Мы рекомендуем использовать распределительные коллектора фирмы Far, так как их устройство позволяет менять запорные вентили без замены всего коллектора.

Коллекторная разводка водоснабжения >>

Компенсатор гидроударов

Компенсатор гидроудара позволяет «гасить» резкие скачки давления при быстром открывании и закрывании смесителя, отключении/включении стиральных и посудомоечных машин, заливных клапанов унитазов.

По статистике страховых компаний большая часть затоплений квартир происходит в ночное время. Это происходит из-за того что при маленьком заборе воды из стояка, вода в трубах нагревается до комнатной температуры, происходит её расширение и поднимается давление в системе водоснабжения. Предотвратить это позволяет компенсатор гидроударов.

Компенсатор гидроударов, как правило, устанавливается в торец коллектора. Они бывают мембранного и пружинного типа.

Правильный монтаж узла ввода убережёт вас от лишних затрат и проблем. Монтаж узла ввода является не простой задачей и эту работу лучше доверить квалифицированным специалистам. В нашей компании «Сантехник Степаныч» работают опытные и квалифицированные специалисты.

Разводка водопровода в квартире своими руками

Благоустройство жилища начинают с проекта и прокладки инженерных сетей. От качества выполненной разводки воды в квартире и организации системы водоснабжения зависит комфорт и душевное равновесие хозяев.

Преимущества и недостатки совмещенного и раздельного санузла

Преимущества и недостатки совмещенного и раздельного санузла.

В зависимости от планировочных решений и размера квартиры предусматривают 2 типа санитарно-гигиенических конструкций:

1. Раздельный санитарный блок – ванная комната и туалет.
2. Совмещенный санузел.

Изолированные службы для семьи из 2-3 человек разного возраста – наилучший вариант зонирования квартиры. Отсутствие очереди и посторонних запахов при пользовании ванной комнатой, возможность уединения – это те преимущества, которые получает владелец такой планировки.

Из недостатков – это малая площадь и невозможность установки дополнительного оборудования (умывальник, биде и др.).

Увеличение пространства предполагает реализацию смелых дизайнерских идей и размещение не совсем привычного для жильцов квартиры оборудования: ванна с гидромассажем, дополнительное освещение, шкаф для туалетных принадлежностей, спаренный умывальник и пр.

При совмещении служб удачно решается вопрос экономии денежных средств, т. к. дверь туалета и перегородка между блоками становятся лишними. Из недостатков такой перепланировки – преимущества раздельных санузлов.

Составление схемы разводки водопровода: что учитывать

Схема прокладки – это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

Схема разводки водопровода.

Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная – душевой кабиной с различным уровнем комфорта.

Прокладка водопроводных труб может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.

Что для этого нужно знать:

1. Материал трубопровода (сталь, пластик, медь, металлопластик).
2. Размеры входного патрубка.
3. Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
4. Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
5. Для полимерных систем – количество соединений.
6. Наличие мест пересечения с электропроводкой и возможные способы обхода.
7. Точное место установки и тип бытового прибора.

Что сантехники называют точкой

Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.

В широком понимании – это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.

По такому же принципу выполняется определение затрат на монтаж счетчика, аварийных устройств и прочего вспомогательного оборудования.

Типы трубных разводок

Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:

• коллекторным;
• тройниковым, или последовательным;
• комбинированным (совмещенным).

Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.

Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.

Комбинированный способ – это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину – через коллектор.

Коллекторная разводка

По своей конструкции коллектор – это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.

Применение коллекторной разводки позволяет получить следующие преимущества:

1. Компактное расположение системы управления подачей.
2. Постоянное давление в сети.
3. В случае аварийной ситуации возможность отключения только одного прибора.

Тройниковая разводка

Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.

Преимущества:

• низкая себестоимость;
• простота монтажа и возможность сборки конструкции своими руками;
• компактность в сравнении с коллекторной системой.

Что еще нужно учесть

Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.

Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.

Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки – это соединение профилей и подключение приборов с помощью фитингов.

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

1. Коренной кран.
2. Опоры для крепления магистрали.
3. Фильтрующие элементы.
4. Счетчики расхода.
5. Защитное устройство (УЗО) – нужно для электроприборов.
6. Сантехнический шкаф для размещения оборудования – входит в комплект коллекторной разводки.
7. Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран – вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

• клапанный коренной кран;
• шаровый;
• конусный.

Клапанный вентиль – это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм – следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей – песка, ржавчины, металлической стружки и пр.

Для фильтрации более мелких включений применяют элементы тонкой очистки, устанавливаемые непосредственно перед санитарными приборами.

Устройства отличаются по типу чистящего элемента:

• с заменяемым картриджем;
• сетчатые;
• с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления.

• клапаны различного назначения;
• стабилизаторы давления;
• балансировочные управляющие устройства.

Стабилизаторы напора – это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан – тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций – беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

1. С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
2. Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

Составляем схему

Для выбора материала, расчета сметной стоимости монтажа и необходимых комплектующих нужна точная схема водоснабжения квартиры.

На плане необходимо указать:

1. Расположение труб холодной и горячей воды.
2. Точку ввода с коренным краном.
3. Направление движения жидкости.
4. Место установки приборов учета, регулирующих устройств и вспомогательного оборудования.
5. Аварийный слив и клапаны.
6. Фильтрующие элементы.
7. Запорную арматуру.
8. Точки разбора воды (горячей, холодной) с наименованием потребителей.

Проект водопровода должен быть выполнен на листе миллиметровой бумаги с точным указанием расстояния до каждого из приборов.

Прятать трубы или нет

Использование закрытого способа разводки позволяет спрятать трассу в пол или стены, что положительно влияет на трудоемкость выполнения отделочных работ (облицовка керамической плиткой, шпатлевка, окраска и пр.), а также обеспечивает эстетичность внешнего вида помещений.

Применение такого варианта оправдано при условии правильного выбора материала и профессиональной бригады сантехников, т. к. в случае протечки придется разобрать всю конструкцию вместе с облицовкой.

Открытый метод приемлем при небольших площадях помещений и выполнении монтажа своими руками – в случае ошибки в схеме прокладки или стыковки трубопровода ее легко обнаружить и устранить.

план, виды, последовательность, схемы, материалы, инструкция по шагам, советы

Материалы, инструменты, сложность работ – все будет зависеть от подготовленного плана. Разводка труб водоснабжения в квартире подразумевает наличие четкой схемы. А уже потом всё остальное: закуп необходимого, планирование работ, осуществление монтажа трубопроводной системы.

Составляем план

• Во-первых, в квартире монтаж труб водоснабжения всегда означает подключение к централизованной сети. Следовательно, схему нужно подгонять под существующие точки подачи воды.
• Во-вторых, необходимо проанализировать места подключений приборов, сантехники.
• В-третьих, распределяем все возможные точки потребления воды по помещению: сантехнике по ванной комнате, в санузле и на кухне.
• В-четвертых, подбираем подходящие по габаритам трубы и составляем схемы их монтажа. На данном этапе также следует определиться со способами стыковки труб и элементов системы, подсчитать необходимое количество материалов: фитинги, арматура, водные фильтры. Запастись инструментом.

Завершит разработку плана расстановка аварийных кранов, задвижек.

Собрав всю необходимую информацию приступаем к чертежу системы. Возможно подсоединение нагревателя воды (котла) – система водоснабжения частично станет автономной. Начните рисунок с плана помещений, расположите их в реальной последовательности. Наложите на него схему подачи воды из централизованной системы, и свою автономную (при наличии).

Далее – в лучших традициях горводоканала. Схема перерастает в проектную документацию с подробным описанием используемых материалов, размеров труб, показатель давления потока. И даже включая химический состав воды. Здесь правила эксплуатации счетчиков.

Схема согласуется с местными органами.

Разводка труб в квартирах

Виды разводок

На особенности разводки труб влияет не только места подачи воды из центральной системы, но и технические характеристики самих помещений и здания в целом.

Существует также классификация: от сложных к наиболее простым видам схем:

• коллекторная разводка;
• тройниковая – самая популярная, характеризуется небольшой протяженностью трассы и ограниченным количеством точек потребления воды.

Последовательная разводка

Тройниковую ещё называют последовательной из-за особенностей подключения: в схеме есть общий стояк, к нему последовательно подсоединяются приборы и сантехника. Первое же название данная схема получила из-за необходимости использовать тройные переходники, чтобы создать разветвления к точкам потребления воды. Все они находят вблизи друг от друга, иначе потребуется иная схема разводки.

В отличие от коллекторной, тройниковая не требует больших затрат, много материалов, проста в монтаже, её легко воплотить в жизнь любой домашний мастер своими руками. Поскольку не требуется точных расчетов.

Однако такая схема имеет ряд недостатков, напрямую связанных с особенностью разводки:

• часто владельцы квартиры (работники офиса) сталкиваются с проблемой снижения воды, при одновременном использовании источников потребления;
• высока вероятность гидроудара – это перепад давления в трубе. Может закончиться повреждением системы.
• если возникают серьезные повреждения основной трубы, из строя выходит всё.

Коллекторная схема

Используется чаще, поскольку количество небольших офисов и квартир-студий, однокомнатных в процентном соотношении к прочим видам жилых и нежилых помещений ничтожно мало.

Коллектор водоснабжения

Получила свое название из-за распределителя – коллектора. Представляет собой соединительный элемент, из которого выходят несколько линий. Именно он разводит общий поток по отдельным трубам. Больше применяется в загородном доме, в крупных коммерческих объектах, в элитном жилье, в новостройке.

Благодаря коллекторам вода равномерно распределяется по всем линиям и обеспечивается одинаковое давление в системе.

Схема подразумевает выбор оптимального месторасположения коллектора, учитывая удобство для использования. В коллекторах есть (но не во всех) краны перекрытия, они блокируют воду на определенных линиях трубопровода в системе. К ним должен быть свободный доступ.

Коллекторная схема имеет вариации. Но традиционное её исполнение выглядит так: две линии, одна из которых подает горячую воду, другая холодную. В неё входит:

• шаровые краны;
• аварийный шаровой кран на ГВС и такой же на ХВС;
• фильтры тонкой и грубой очистки;
• счетчик;
• редуктор давления;
• и, конечно, сам коллектор.

Преимуществ коллекторной разводки масса:

• надежность;
• возможность проводить работы, профилактику, отключив одну из линий без ущерба для других;
• равномерный напор;
• возможность установить (заранее продумать) индивидуальную фильтрующую систему.

Вместе с тем реализация такого сложного плана требует и больше усилий и знаний в проектировании и установке.

В старых домах

Безусловно, в системах водоснабжения в хрущевке, сталинке и прочих многоэтажных домах старой постройки будут существенные различия с трубопроводом новостройки.

Например, в новых домах используют в основном полимерные трубы для устройства водоснабжения. А попробуйте заменить часть трубы в сталинке на пластиковую разновидность – получите только сырость по всему полу, стенам из-за образующегося постоянно конденсата.

Также разница будет ощутимой, когда начнете планировать расположение точек подачи воды – напрямую зависит от особенностей планировки.

Множество нюансов в устройстве трубопровода в старых домах и новостройках, также как и в частном доме и в квартире. Всегда первый вариант более сложный, усовершенствованный и требует учесть массу рекомендаций и особенностей (например, протяженность магистрали, наличие дополнительных приборов, линий).

Материалы и инструменты

Рассмотрим все, что понадобиться для создания трубопровода в квартире:

• В первую очередь, безусловно, нужно приобрести трубы. Пластиковые, металлопластиковые, медные – ассортимент огромен. И каждая разновидность имеет свою цены, свои преимущества и недостатки. Выбор за вами. Главное подобрать нужный диаметр в соответствии с необходимым напором воды, с протяженностью магистрали, с количеством бытовых приборов. Здесь действует принцип: чем больше потребность, тем больше диаметр.
• Вам понадобятся следующие дополнительные материалы:

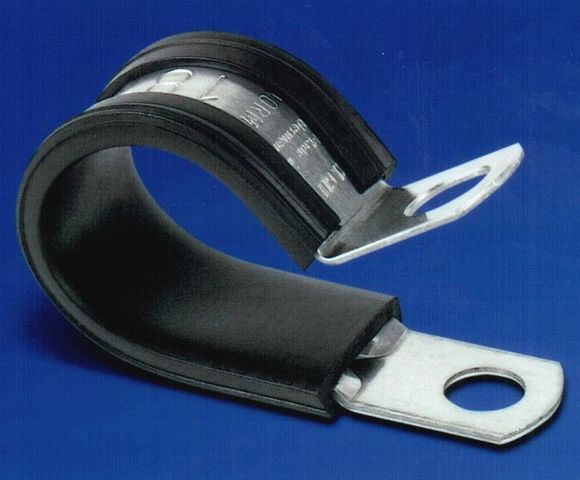

Крепёж для трубы

1. крепежи;
2. переходники;
3. шланги, краны и прочие материалы для сантехники и приборов быта.

• Из профессионального оборудования подготовьте сварочный аппарат, перфоратор, угловая шлифмашины.
• Ручной инструмент: рулетка, уровень, молоток.
• Средства защиты.

Последовательность работ

Инструкция по коллекторной разводке труб представляет собой поэтапный план действий:

• Сначала перекройте воды в здании, в квартире (доме).
• Устанавливаем шаровые краны – аварийные при входе на магистральных стояках. Не забудьте о профилактики протечек – о кранах отключения.
• Фильтры грубой очистки.
• Счетчики ГВС и ХВС, в соответствии с планом-чертежом.
• Осуществляем монтаж редукторов. Они позволяют предотвратить повреждения системы, если вдруг возникнет перепад давления. Редукторы устанавливают, если в стояке давление слишком высокое (выше пропускной способности других устройств, сантехнических). Чтобы излишки не сливались в канализационную систему, следует на данном этапе соорудить специальный сток.

Манометр установите вертикально. Вмонтируйте отсекающие краны. Проследите, чтобы стрелка прибора правильно отображала направление воды.

• Коллектор – должен оказаться на своем месте. Максимально в них предусмотрено 4-е вывода. Если нужно больше, следует приобрести ещё один коллектор.
• Прокладываем трубы. Многие рекомендуют пластиковые трубы, их легче устанавливать без помощи профессионалов. Но не всегда они являются удачным вариантом. Например, в старых домах, как мы отмечали в данной статье, если выбрать недорогую модель, можно об этом очень быстро пожалеть.

Скрытый монтаж труб

Монтаж осуществляется так:

1. при необходимости трубы нарезают по размеру;
2. сваривают в соединения.

• Осуществляем проверку системы. Потребуется для этой цели помощник. Перекройте подачу воды, если обнаружите протечку из-за некачественной сборки элементов системы.

Если указанная технология монтажа была соблюдена в точности по индивидуальной схеме, проблем с водопроводом у вас долго не возникнет.

Основные рекомендации

Если вы готовитесь провести все работы самостоятельно, обратите внимание на советы мастеров. Они рекомендуют экономить и соблюдать ряд правил:

1. стыков, как и переходников, должно быть минимум – это позволит сэкономить и вместе с тем увеличит надежность вашей системы водоснабжения;
2. необходимо четко соблюдать технологию соединения труб в соответствующих местах;
3. последовательно реализуйте схему монтажа, чтобы получить нормальное распределение давления. Приобретите трубу с диаметром побольше, чтобы установить её в точке подключения. Так вы добьетесь нормализации давления.
4. не забывайте об аварийных кранах – установите их на проблемных участках и в точке подключения, чтобы иметь возможность в любой момент перекрыть воду в нужных местах;
5. шлангов также используйте по минимуму. Они не обеспечивают герметичность, и не выдерживают перепады давления.

Подойдите к вопросу с профессиональным энтузиазмом и бдительностью. Разводка труб водоснабжения в квартире, если все работы сделаны правильно, обеспечит вас бесперебойной подачей воды и подарит комфорт проживания.

Типовая схема водоснабжения квартиры — виды разводки

От того насколько грамотно выполнен монтаж системы водоснабжения квартиры зависит работоспособность всего оборудования, подключенного к ней. Выбранная схема водоснабжения квартиры должна обеспечивать своевременную подачу воды из центрального водопровода во все точки разбора. При этом должен быть обеспечен достаточный напор воды для корректной работы бытовой техники и иного сантехнического оборудования. На данный момент применяются три основные схемы разводки системы водоснабжения в жилом помещении. Одну их этих схем называют тройниковой или последовательной, другую – коллекторной, а третья представляет смешанный вариант первых двух.  Рассмотрим устройство данных инженерных систем.

Система водоснабжения квартиры, выполненная по данной схеме, является самым простым, неприхотливым и дешевым вариантом проведения инженерных коммуникаций. Именно последовательная схема водоснабжения осуществлена в домах старого жилищного фонда, построенного еще в советские времена. Однако и сейчас данная схема применяется строителями.

Последовательная схема системы водоснабжения в квартире

В соответствии с данной схемой монтаж магистральных трубопроводов, по которым осуществляется горячее и холодное водоснабжение квартиры, ведется параллельно. При этом каждый сантехнический прибор подключается к трубопроводам посредством тройников. Именно отсюда и пошло второе название схемы – тройниковой. Последовательная схема предусматривает наличие общей для нескольких водопотребителей части магистралей, от которой идут многочисленные разветвления, подсоединенные с помощью тройников. Причем основная труба, играющая роль удлиненного коллектора, имеет больший диаметр по сравнению с диаметром труб, отходящих от нее и идущих к каждому сантехприбору.

[include title=»РСЯ — в записи»]

Важно! Тройниковая схема является идеальными вариантом для организации водоснабжения в обычной типовой квартире, оборудованной одним санузлом и имеющей малое количество установленных сантехнических приборов.

Преимущества и недостатки последовательной схемы ↑

К преимуществам последовательной схемы водоснабжения можно отнести:

• экономию труб;
• сокращение затрат на прокладку труб;
• простоту проекта и легкость его осуществления.

Однако не лишена данная система и недостатков, таких как:

• снижение давления в конечных точках подключения в случае наличия большого количества сантехприборов и падения общего входящего давления;
• отсутствие возможности выборочного отключения подачи воды к отдельному сантехническому прибору, потому как приходится перекрывать весь водопровод на общем входе;
• трудность поиска протечек, так как разветвления магистралей много и они разбросаны беспорядочно по всей системе;
• невозможность обеспечения удобного и быстрого доступа ко всем тройниковым соединениям труб, так как большая их часть скрыта под полом или в стене;
• нарушение отделки в случае аварии для устранения порыва водопровода.

Важно! Если разводка труб водоснабжения в квартире выполняется компетентными специалистами, которые обращают внимание на качество используемых материалов и соблюдают технологии выполнения сантехнических работ, то вероятность возникновения аварий и различных протечек сводится к нулю. В профессионально смонтированной последовательной разводке исключаются и случаи возникновения перепада давления.

В связи с увеличением использования различных сантехнических приборов в квартире и необходимостью обеспечения их нормального функционирования все чаще выбирается коллекторная схема разводки системы водоснабжения. При этом монтаж водоснабжения в квартире по данной схеме считается более сложным и дорогостоящим. Зато изначально исключается перепад давления в разных точках водопотребления. Поэтому не возникает проблем с использованием сантехники по назначению в один и тот же промежуток времени. Чем это обусловливается? Тем, что к каждой точке водопотребления прокладывается отдельная труба, которую при желании можно легко перекрыть и провести обслуживание или ремонт подключенного сантехнического прибора.

Посмотрите, как выглядит коллекторная схема системы водоснабжения квартиры.

Схема коллекторной разводки системы водоснабжения квартиры

1. Стояк холодного водоснабжения (ХВС).
2. Главный вентиль, перекрывающий ХВС.
3. Фильтры и редукторы давления ХВС.
4. Коллектор-распределитель ХВС.
5. Запорный вентиль, перекрывающий подачу холодной воды к водонагревателю.
6. Водонагревательный прибор.
7. Запорный вентиль, перекрывающий подачу горячей воды от водонагревателя;
8. Стояк горячего водоснабжения (ГВС).
9. Главный вентиль ГВС.
10. Фильтры и редукторы давления ГВС.
11. Коллектор-распределитель ГВС.
12-13. Запорные краны, перекрывающие подачу горячей воды к полотенцесушителю;
14-24. Различные сантехприборы.

[include title=»РСЯ — в записи»]

На представленной схеме наглядно представлен основной принцип устройства коллекторной разводки труб системы водоснабжения, где каждый водопотребитель подключается через отдельную трубу напрямую к коллекторам ХВС и ГВС. При этом труба не имеет разветвлений и каких-либо лишних соединений на всем своем протяжении, что исключает вероятность протечки. Соединений всего два и они доступны для ремонта и обслуживания (коллектор-труба и труба-водопотребитель).

Преимущества коллекторной системы водоснабжения ↑

• Надежность системы из-за малого количества соединений.
• Регулировка или полное отключение конкретного сантехприбора путем использования шарового крана, установленного на подводящей воду трубе  на выходе из коллектора.
• Удобство обслуживания и ремонта системы.
• Учет индивидуальных особенностей каждого сантехприбора при устройстве его защиты – установке фильтров и редукторов, обеспечивающих требующееся качество воды и уровень необходимого для оптимального функционирования давления.
• Скрытый монтаж труб, улучшающий в целом интерьер квартиры.

Установка фильтров, обеспечивающих требующееся качество воды для каждого сантехприбора

Разрабатывая проект водоснабжения квартиры, необходимо определиться со схемой разводки труб, наиболее соответствующей условиям эксплуатации оборудования на данном объекте. Только специалисты могут грамотно рассчитать и спланировать устройство инженерных коммуникаций. Большое значение имеет и монтаж, который должен быть проведен в строгом соответствии с разработанной технической документацией и существующими в строительстве технологиями. Соблюдение правил и норм при прокладке инженерных коммуникаций гарантирует надежность системы водоснабжения.

Как сделать разводку водопровода в квартире своими руками

Причин для переоборудования системы водоснабжения квартиры может быть несколько.

В домах старых годов постройки изношенный водопровод может представлять угрозу прорыва, металлические трубы, проложенные наружным способом, портят эстетику ванной комнаты.

В современных домах у жильцов часто возникает желание перепланировки санузла, монтажа более качественной, надежной и современной системы водопровода.

Самый простой выход, при необходимости монтажа системы водоснабжения – пригласить специалиста для выполнения работ, однако, услуги профессионала стоят недешево, и всегда есть вероятность выбора недобросовестного исполнителя.

При определенных навыках и знаниях разводка водопровода своими руками может быть стать вполне посильной, это позволит сэкономить средства, выполнить работы максимально качественно и с соблюдением всех технических условий.

Основные этапы

Начинать любые строительные или санитарно-технические работы следует с тщательной планировки.

Необходимо обозначить все требования к новой системе водоснабжения, учесть особенности планировки квартиры и санузла, определится с выбором санитарно-технического оборудования.

Разделить работы по проведению водоснабжения можно на следующие этапы:

1. Составление схемы разводки водопровода.
2. Расчет необходимого количества материала.
3. Приобретение материала.
4. Демонтаж старой разводки.
5. Монтаж новой системы.
6. Проверка системы на утечки и другие неисправности.

Трубы

На этапе планирования системы предстоит определить материал для будущей системы.

В настоящее время для устройства внутреннего водоснабжения используют различные виды трубопроводов:

1. Металлический трубопровод. Обладает достаточной прочностью и долговечностью.Соединения трубы имеют резьбовые (муфты, сгоны), или сварные. В современном строительстве используются редко по причине высокой стоимости, большого веса и высокой трудоемкости монтажа.
2. Металлопластиковый трубопровод. Труба состоит из нескольких слоев полиэтилена, между которыми имеется слой алюминиевой фольги, придающий прочность.Такой тип трубопровода стал хорошей альтернативой металлическим трубам. Малый вес, прочность, гибкость трубы позволяют быстро и легко производить монтаж системы любой конфигурации и сложности.

   Одним из недостатков водопровода из металлопласта является необходимость периодической подтяжки резьбовых соединений, что исключает скрытую прокладку такого трубопровода. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

3. Полипропилен. Полипропиленовая труба из толстого, прочного пластика отвечает всем требованиям современных систем водоснабжения и отопления.Трубы надежно соединяются методом спайки, при помощи специального сварочного аппарата с набором насадок под разный диаметр. Разнообразие фитингов и элементов позволяет собирать от простых систем до достаточно сложных.

   Срок службы трубы при правильном подборе и монтаже составит более 50 лет. Трубы подходят для скрытого монтажа, так как прочность мест сварки такая же, как и на сплошных участках.

Важный момент: при монтаже полипропиленовых труб следует учитывать коэффициент теплового расширения, особенно для носителей горячей воды.

Для примера, неармированная труба при изменении температуры на 50С получит линейное удлинение, равное 7,5 мм на каждый метр. При монтаже следует предусмотреть возможность компенсирования этих увеличений. (О том, как правильно сваривать полипропиленовые трубы, Вы можете прочитать здесь).

Схема

Коллекторная разводка водопровода

Существуют две основных схемы для разводки водопровода в квартирах:

1. Схема тройникового типа. При таком исполнении от стояка отводится труба, в разрыв которой через тройники подключается каждый потребитель. Такую систему еще называют последовательной.
2. Схема коллекторного типа. Потребители подключаются к трубе через коллектор (специальное устройство с нужным количеством выходов под каждый потребитель). Удобство такой схемы в том, что коллектор на каждом выходе имеет запорный кран.Это позволяет отключать отдельно каждый узел водоразбора для ремонта или обслуживания, не перекрывая всю систему, при этом остальными узлами можно пользоваться без ограничений. Также при такой схеме происходит более равномерное распределение напора.

Способы укладки

1. Скрытая укладка труб

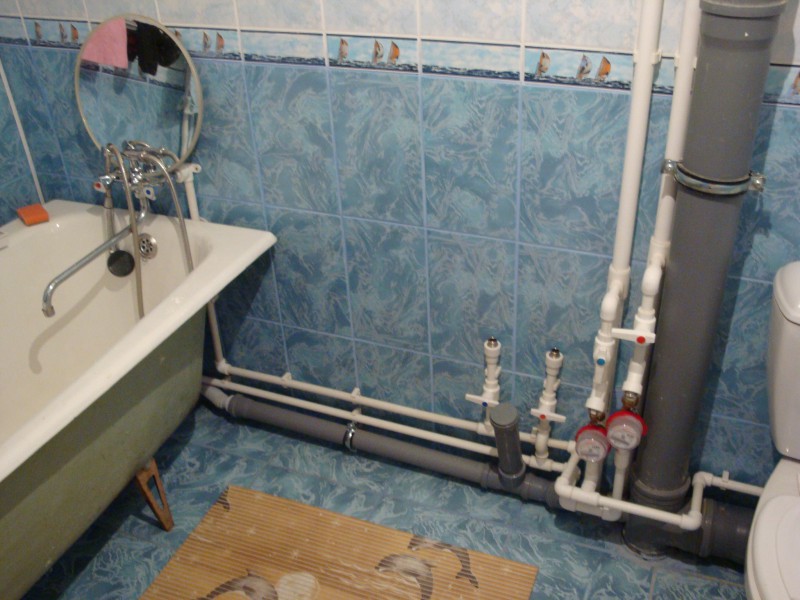

   Открытый способ. Трубы прокладываются вдоль стен, с использованием специальных крепежных элементов. При таком виде страдает эстетика помещений и санузлов, однако, имеется свободный доступ к любому участку трубы или соединению.

2. Скрытый. Чаще используется при полном капитальном ремонте санузла. Трубы укладываются в штробу, затем заделываются. Из стены выводят только водозаборные розетки для подключения сантехнических приборов.Счетчики, краны, коллекторные узлы монтируют в специальных нишах, имеющих съемные панели для доступа. Этот способ более трудоемок. Запрещено прокладывать трубы таким методом в несущих стенах.

Примите к сведению: при скрытой укладке следует позаботиться о качестве труб и надежности соединений. Порыв или протечка внутри стены способны доставить много неприятностей.

Начинать монтаж системы следует с установки запорного крана, перекрывающего подачу воды от стояка в квартиру.

Также на входе, перед счетчиками, монтируются фильтры для очистки воды, это значительно продлит срок службы труб и сантехнического оборудования.

Совет специалиста: запорные краны необходимо устанавливать перед каждым потребителем, это упрощает дальнейшее обслуживание и ремонт узлов.

После завершения монтажа необходимо включить подачу воды в систему, и тщательно проверить все соединения на отсутствие протечек, при обнаружении – устранить и снова произвести проверку.

Обладая некоторыми знаниями и необходимым инструментом, каждый сможет выполнить качественную разводку водопровода в квартире самостоятельно, сэкономив при этом значительные финансовые средства.

Смотрите видео, в котором опытный пользователь подробно рассказывает, как сделать разводку водопровода в квартире своими руками:
