Толщина утеплителя для плоской кровли: однослойное, двухслойное утепление по технологии

Содержание

однослойное, двухслойное утепление по технологии

  • Утепление плоской кровли: схемы устройства
  • Характеристики утеплителя и нагрузка на плоскую кровлю
  • Технология утепления плоской кровли и основные материалы для теплоизоляции
  • Любая кровля для здания является ограждающей конструкцией. Находясь в непосредственном контакте с внешней средой, ей приходится регулярно нести на себе последствия серьезных перепадов температур в несколько десятков градусов. Если учесть, что толщина перекрытия составляет каких-то 40 см, становится понятно каким высоким нагрузкам подвергается каждый из элементов кровельной системы.

    Чтобы нивелировать столь пагубное влияние подобных перепадов, необходимо утепление плоской кровли. Это мероприятие направлено на повышение ее теплосберегающих, звуко- и водонепроницаемых характеристик.
    Плоской кровлю называют условно, поскольку на любой из них предусмотрен уклон для отвода с ее поверхности выпадающих осадков. Создание уклона можно, пожалуй, считать первым шагом для утепления перекрытия. Вопрос уклона решают, например, путем отсыпки керамзитом или с помощью железобетонных конструкций.

    Утепление плоской кровли: схемы устройства ↑

    Плоская кровля бывает эксплуатируемой и неэксплуатируемой. В первом варианте это площадка на крыше здания, которую используют для различных нужд. При использовании перекрытия здания в качестве дополнительной площади, необходимо поверх теплоизоляционного слоя выполняют бетонную стяжку. В случае неэксплуатируемой кровли необходимость в подобной стяжке отпадает.

    Сегодня для устройства утепления плоской кровли используют две основные типовые схемы устройства: однослойную и двухслойную. Схемы и технология монтажа для различных оснований кровли (железобетон, профлист и другие) в целом совпадают.

    Устройство однослойного утепления плоской кровли ↑

    Эта схема особенно распространена для устройства теплоизоляции при ремонте или новом строительстве промышленных сооружений, складов, гаражей. Слой используемого утеплителя полностью выполняют из теплоизоляционного материала одной плотности.

    Если плоская кровля по назначению и устройству будет эксплуатируемой, то теплоизоляционный слой покрывают бетонной стяжкой.

    Устройство двухслойного утепления плоской кровли ↑

    При устройстве системы теплоизоляции плоской кровли на новых зданиях в основном используют двухслойную. Эта система имеет два слоя теплоизоляционного материала – нижнего и верхнего. Материал утеплителя, использованный для нижнего слоя, считается основным. Он должен обладать максимальным термическим сопротивлением при малой прочности теплоизоляции. Его толщина составляет 70–170 мм. За счет верхнего слоя механическая нагрузка перераспределяется полностью на плоскую систему. Материал верхнего слоя значительно тоньше нижнего – его толщина всего 30–50 мм, однако, он имеет большую прочность на сжатие и прочность. Такое функциональное перераспределение между слоями теплоизоляционного материала позволяет значительно уменьшить вес утеплителя и, соответственно, и системы плоской кровли.

    Характеристики утеплителя и нагрузка на плоскую кровлю ↑

    Любой элемент кровельной конструкции находится под воздействием нескольких нагрузок, поэтому должен удовлетворять достаточно жестким требованиям. В частности, теплоизоляция плоской кровли оказывается непосредственно под следующими нагрузками:

    • снеговыми,
    • эксплуатационными,
    • ветровыми,
    • монтажными.

    Особого внимания требует масса снега в регионах, отличающихся обильными осадками зимой. Масса скопившегося на кровле мокрого снега может достигать порядка нескольких десятков тонн. Поэтому утеплитель для плоской крыши должен быть надежным, с превосходными свойствами, физическими и химическими. Поскольку вероятность попадания внутрь перекрытия влаги невозможно исключить, теплоизоляция, к тому же должна быть влагостойкой.

    Важной характеристикой кровельной теплоизоляции является его прочность на сжатие. Теплоизоляция крыши, исходя из технологии устройства плоской крыши, фактически выполняет функции подкровельного материала ее основания, поэтому показатели прочности на сжатие и плотности у него должны быть достаточно высокими. Любая ее деформация при эксплуатации или монтаже может стать причиной повреждения гидроизоляционного слоя.

    Термоизоляционный материал в однослойной конструкции утепления или верхний слой в многослойной должен иметь высокую плотность, порядка 200 кг/м

    3, которая обеспечивает материалу особую прочность (по нему можно спокойно ходить).

    Технология утепления плоской кровли и основные материалы для теплоизоляции ↑

    Утепление плоской кровли считают сложным технологическим процессом, одной из важных составляющих которого является использование высококачественных современных материалов.

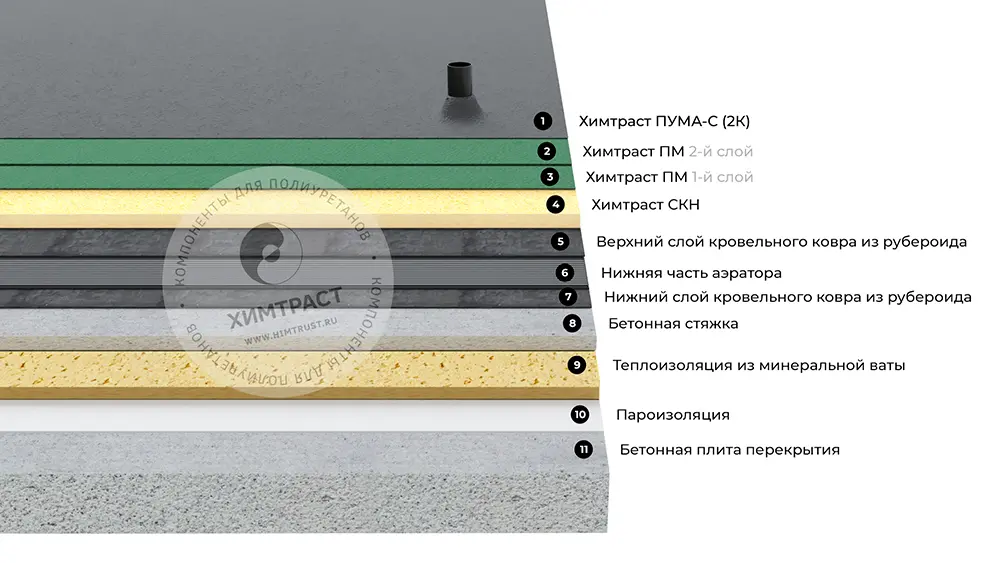

    Примерный состав теплоизоляционного «пирога» для плоской кровли выглядит так:

    • Плита перекрытия из профилированного листа или железобетона.
    • Пароизоляционное покрытие.
    • Теплоизоляционный слой. Как правило, применяются минераловатные плиты или пенополистирол, которые укладывают в один, возможно, и несколько слоев.
    • В случае эксплуатируемой кровли выполняется бетонная стяжка.
    • Гидроизоляция с уклоном.

    Используемые для теплоизоляции плоской кровли материалы должны отвечать требованиям высокой паропроницаемости, пониженной теплопроводности и водопоглощения, пожаробезопасности.

    Утепление плоской кровли минеральной ватой ↑

    Плиты теплоизоляции крепят к основанию при помощи специфических дюбелей или клеят к железобетонной плите, но только если прочность крепления у клея больше прочности на отрыв слоев утеплителя. Если предполагается наличие защитного слоя цементно-песчаной стяжки, вопрос крепления естественным образом отпадает. В случае использования двухслойной системы для второго верхнего слоя, который и играет защитную функцию, используют специальные тарельчатые крепежные элементы. Их длины должно быть достаточно, чтобы пройти через массив минваты и углубиться в основание более, чем на 50 мм.

    Утепление плоской кровли пенополистиролом ↑

    Другим популярным теплоизолятором является пенополистирол. Он, можно сказать, полностью состоит из пузырьков воздуха, которые заключены в замкнутые ячейки, выполненные из полистирола. В процессе изготовления в материал добавляют антипирен. Пенополистирол отличают превосходные теплотехнические характеристики, эксплуатационные качества и высокая прочность. Этот теплоизоляционный материал:

    • легкий,
    • влагостойкий,
    • на его поверхности не возникает плесень или грибок,
    • прост и удобен в монтаже,
    • доступен по цене.

    Плотность пенополистирола при утеплении кровли должна быть, как минимум35 кг/м2. Под пенополистирольные плиты монтируют слой гидроизоляции, а поверх – укладывают стеклохолст. Полученный пирог накрывают слоем мелкого гравия, затем на цементный раствор укладывают тротуарную плитку или асфальтобетонную смесь (толщина5 см).

    Пенополистирол часто укрывают также пенобетоном (25 см), после чего поверх пенобетона монтируют пенофибробетонную стяжку толщиной 3 см. И только в конце сверху укладывают наплавляемое или мембранное покрытие из ПВХ.

    © 2021 stylekrov.ru

    Толщина утеплителя для крыши — Кровля и крыша

    Утепление крыши изнутри

    В данной статье будут рассмотрены вопросы утепления крыши изнутри, устройство мансардной крыши и материалы, используемые для утепления.

    Правильно утепленная крыша сохраняет тепло в доме и позволяет существенно сократить затраты на отопление. К тому же появляется возможность сделать мансардный жилой этаж, что приводит к увеличению полезной площади дома с минимальными затратами.

    Главное, сделать все в необходимой последовательности, соблюсти технологию укладки и подобрать необходимые материалы.

    Если вы решили самостоятельно заняться утеплением крыши, то от того насколько грамотно и ответственно вы подойдете к этому вопросу будет зависеть не только микроклимат в доме, но и долговечность всех элементов крыши.

    Материалы для утепления мансардной крыши

    Первое что необходимо сделать это выбрать утеплитель и рассчитать необходимую толщину слоя. Утеплитель для мансардной скатной крыши должен плохо впитывать влагу, иметь малый вес, не садиться в процессе эксплуатации и иметь высокую противопожарную защиту.

    Наиболее распространенными являются стекловата, каменная или по-другому базальтовая вата и экструдированный пенополистирол.

    Стекловата — это самый недорогой материал для утепления крыши. Сейчас существуют много материалов на основе стекловолокна. Эта уже не та вата, от которой чесалась кожа и слезились глаза. Современная стекловата не вызывает раздражение кожи, не горит, не выделяет вредных веществ, имеет низкую теплопроводность и хорошую паропроницаемость. При устройстве мансардой крыши необходимо выбирать стекловату, которая предназначена для скатных крыш. Обычно это указано на упаковке.

    Каменная вата получается из горных базальтовых пород путем расплавления и последующей обработки, поэтому ее так же называют базальтовой. Для утепления мансарды изнутри лучше использовать в виде плит, в не рулонов, для того чтобы исключить усадку и деформацию материала. Каменная вата обладает хорошими звуко- и теплоизоляционными свойствами. Абсолютно пожаробезопасна и переносит температуру до 1000 0 С. Считается экологически чистой и долговечной. Для утепления крыш применяют материал плотностью 30-35 кг/м 3 .

    Экструдированные пенополистирольные плиты это современный материал обладающий самой низкой теплопроводностью из представленных выше, имеет нулевое водопоглощение, что особенно актуально для крыш, характеризуется высокой прочностью и долговечностью. Выбирать необходимо плиты плотностью около 15 кг/м 3 .

    Хороший материал не может стоить дешева, поэтому главным минусом полистирольных плит является цена.

    Многие для экономии средства пытаются утеплить крышу пенопластом. Хотелось бы предостеречь таких мастеров. Пенопласт безусловно обладает необходимой теплопроводностью, но он вреден для здоровья, хорошо горит, недолговечен. В соответствии с СНиП его запрещено использовать для утепления крыш и мансардных этажей.

    Все эти материалы традиционно используются для утепления крыши. По сути выбирать приходится из минеральных ват и полистирольных плит. Все зависит от финансовых возможностей и от конструкции стропильной системы.

    Какой бы материал вы не выбрали для утепления крыши, он должен быть только плитным, потому что рулонный утеплитель со временем даст усадку и сползет вниз.

    Рекомендуем вам посмотреть видео, в котором эксперт просто настаивает на том, чтобы для утепления крыши применялись только экструдированные пенополистирольные плиты.

    Расчет толщины утеплителя для крыши

    Теперь когда вы знаете какие используются материалы, необходимо определить толщину теплоизоляции, которая зависит от климата в вашем регионе, а точнее от температуры, и от теплопроводности утеплителя.

    По таблице находим свой населенный пункт и смотрим на параметр сопротивление теплопередачи для кровли R — м 2 * 0 С/Вт. Расчёт этого значения довольно сложен, поэтому приведены значения для крупных городов России. Если кому интересно детально изучить эти данные то в интернете можете скачать СП 50.13330.2012 «Тепловая защита зданий» где все детально расписано.

    После чего узнаем коэффициент удельной теплопроводности утеплителя λБ — Вт/(м*°С). Эти данные могут находиться на упаковке или в сертификате утеплителя.

    Толщина необходимого слоя будет произведение R* λБ.

    Пример: Рассчитаем необходимую толщину слоя для утепления кровли изнутри для г. Казань.

    Находим по таблице, что сопротивление теплопередаче для крыши R=4,91 м 2 * 0 С/Вт.

    После чего при покупке узнаем коэффициент удельной теплопроводности λБ. Необходимо именно значение с индексом «Б», которое говорит, что материал будет использоваться во влажной среде

    Например утеплитель «УРСА Скатная крыша» имеет коэффициент λБ=0,040 Вт/(м*°С) , а значения у экструдированного пенополистирола «Технониколь» равно 0,030 Вт/(м*°С).

    Теперь перемножим R* λБ и получим толщину утеплителя в метрах.

    Для утеплителя «УРСА Скатная крыша» толщина равняется 4,91*0,041=0,2 м. Для пенополистирола «Технониколь» получим 4,91*0,03=0,15 м.

    Как видите толщина слоя утепления уменьшилась при использовании материалов с более низким коэффициентом теплопроводности т.е. происходит экономия на общем объёме. Поэтому при утеплении крыши постарайтесь самостоятельно просчитать необходимое количество. Лучшим выбором по качеству будут плиты экструдированного пенополистирола, потому что они абсолютно не боятся влаги, в отличие от минеральных ват.

    В заключение этой главы, предлагаем вам посмотреть видео на тему расчета толщины утеплителя для мансардных крыш.

    Подкровельные пленки и мембраны

    При утеплении мансардной крыши необходимо чтобы материал самого утеплителя был защищен от проникновения в него влаги. Такой защитой является паро- и гидроизоляционные пленки. Если не предусмотреть этот момент, то теплоизоляция перестает выполнять свои основные задачи и становится бесполезным. Особенно это касается минеральных ват, которые хорошо впитывают влагу. В меньшей степени проникновению влаги подвержен экструдированные плиты полистирола. Но стоит заметить, что паро- и гидроизоляция так же защищают и деревянные конструкцию стропил от преждевременного старения.

    Существуют два типа пленок: это гидроизоляционные, которые крепятся поверх стропил и необходимы для защиты от влаги приходящей с улицы, и пароизоляционные, крепятся изнутри и предотвращают проникновение пара из помещения. Итак, начнем по порядку.

    Гидроизоляционные подкровельные пленки и мембраны

    Гидроизоляционные пленки являются дополнительной защитой от атмосферных осадков. Различают полиэтиленовые, полипропиленовые подкровельные пленки и кровельные мембраны.

    Полиэтиленовые гидроизоляционные пленки считаются наиболее распространёнными. Они широко доступны и имеют минимальную цену. Их можно приобрести в любом строительном магазине. Как правило, они микроперфорированы т.е. имеют небольшие колотые отверстия диаметром около 0,5 мм через которые водяные пары выходят сквозь пленку. Вместе с тем она защищает от ветра и атмосферных осадков, не давая им проходить внутрь.

    Минусом полиэтиленовых подкровельных пленок является их низкая паропроницаемость, которая составляет порядка 40 г/м 2 в сутки. Поэтому при утеплении мансардной крыши обязательно устройство вентиляционного зазора между пленкой и утеплителем. Благодаря этому зазору, конденсат будет выводиться при помощи естественной вентиляции наружу.

    К устройству вентиляции при использовании таких пленок необходимо подойти особенно ответственно. Если этого не сделать то утеплитель отсыреет и перестанет выполнять свои функции.

    Полипропиленовые антиконденсатные пленки — это более технологичный и современный материал. Они так же обладают хорошими гидроизоляционными свойствами. В отличие от полиэтиленовых они более прочны и имеют специальный слой, который впитывает влагу и не дает конденсату, образовавшегося на поверхности плёнки скапывать обратно на утеплитель и стропила, что несомненно положительно влияет на общее утепление крыши и предотвращает появление плесени и грибка.

    Обычно такой материал имеет одну гладкую поверхность сверху и шероховатый влагопоглощающий слой снизу.

    Для такой пленки так же необходим вентиляционный зазор.

    Кровельные мембраны – на сегодняшний день это лучший материал, который имеет высокую паропроницаемость и вместе с тем отлично защищает от ветра и влаги. Их часто называют диффузионными или дышащими, потому что они очень хорошо выводят влагу из утеплителя. Если сравнить паропроницаемость полиэтиленовых пленок и кровельных мембран, то паропроницаемость мембран в 300 раз выше и составляет порядка 1200 г/м 2 в сутки и выше.

    Благодаря таким свойствам из можно укладывать непосредственно на утеплитель т.е. необходимость в во внутреннем вентиляционном зазоре отсутствует. Это очень удобно в случаях когда высота стропил составляет 15 см, а необходимая толщина слоя утеплителя тоже 15 см. При использовании гидроизоляционных пленок нужен вентиляционный зазор 3-5 см на который уже не остается места.

    Дышащие кровельные мембраны позволяют уложить утеплитель во всю высоту стропил и снизит толщину утепления кровли до 25%.

    Пароизоляционные пленки для утепления крыши изнутри

    Как понятно из названия это защита от проникновения в утеплитель водяного пара изнутри, который образуется в теплой мансарде. Основной характеристикой является паропроницаемость т.е. чем она ниже, тем лучше.

    Раньше использовали обычную полиэтиленовую пленку, сейчас же появились пленки с алюминиевой фольгой, благодаря которой происходит отражение теплового излучения. При установке отражающий слой должен смотреть внутрь помещения.

    Для пароизоляции так же есть современные дышащие мембраны, которые способны пропускать в толщу утеплителя только воздух, а не водяной пар. Благодаря такому свойству пароизоляционной мембраны происходит дополнительное проветривание и осушение утеплителя и стропил от влаги.

    Этапы утепления крыши изнутри

    Основной задачей крыши является защита дома от различных атмосферных осадков. С этим справится любая кровля, правильно уложенная на лаги. Если же вы хотите устроить жилой мансардный этаж, то необходимо хорошее утепление. Утепление крыши подразумевает не просто укладку утеплителя, а создание целого кровельного пирога. Давайте рассмотрим из чего он состоит и как устроен.

    Наиболее распространённым является устройство, при котором утепление происходит между стропил, что позволяет уменьшить толщину кровельного пирога. Перейдём к этапам утепления крыши изнутри.

    1. Первым делом нужно выбрать и приобрести материал и рассчитать толщину утеплителя. О том как это сделать было написано выше.

    2. За тем на стропила сверху крепится гидроизоляционная пленка при помощи брусочков высотой в 3-5 см. Она может располагаться параллельно или перпендикулярно.Некоторые гидроизоляционные пленки можно укладывать любой стороной, другие же устанавливается только одной стороной вверх, другой вниз. Правила укладки уточните у продавца. Места соединений отдельных кусков лучше проклеить специальным скотчем, для большей надежности.

    3. После чего монтируют контробрешётку. Материалом для нее может служить доска или плиты OSB которые не боятся влаги. Все зависит от вида кровельного материалы, который будет укладываться на крышу. Расстояние 3-5 см которое соответствует толщине брусочков обязательно. Это будет внешним вентиляционным зазором. После чего можно монтировать кровлю.

    4. Далее необходимо изнутри уложить утеплитель. Если вы в качестве гидроизоляции крыши вы выбрали мембрану, то утеплитель можно уложить вплотную. При использовании пленочных покрытий, обязательно нужна вторая внутренняя вентиляционная прослойки в 3-5 см. Ширина утеплителя должна быть на 2 см больше расстояния между стропилами для того чтобы он плотно к ним прилегал.

    Предположим, что высота стропильной доски составляет 15 см, а в качестве утепления крыши используется каменная вата, необходимая толщина которой составляет 15 см.

    Что же делать в данном случае?

    Есть простой выход. Для этого сначала укладывается 2 слоя утеплителя толщиной в 5 см смещённые относительно друг друга, чтобы перекрывать стыки. В результате мы получаем что всю высоту стропил занимает 5 см внутреннего вентиляционного зазора и 10 см утеплителя. После чего, перпендикулярно стропилам набивается брусок толщиной 5 см с шагом 60 см, между которыми укладывается слой утеплителя 5 см. В итоге мы получили необходимую теплоизоляцию, предусмотрели воздушную прослойку и избавились от мостиков холода на стыках в системе утепления крыши.

    5. Завершающим этапом утепления крыши изнутри будет пароизоляция. Как вы уже знаете она предотвращает попадание влаги внутрь кровельного пирога. Места соединения пароизоляции между собой обязательно проклеиваются иначе через маленькие щели утеплитель может набрать большое количество влаги, которую в дальнейшем очень тяжело вывести.

    Так же необходимо сказать важности вентиляционных воздушных зазоров, основной функцией которых является вывод избыточной влаги наружу. Для этого необходимо чтобы воздух свободно проникал сквозь нижнюю часть крыши, после чего поднимался по вентиляционным зазорам и так же свободно выходил в верней части.

    Утепление крыши изнутри


    Утеплить крышу изнутри и сделать мансардый жилой этаж может практически каждый. Этот процесс не настолько сложный, если знать тонкости утепления крыши.

    Источник: stroim-svoi-dom.ru

    Как правильно выбрать толщину утеплителя для крыши

    Процесс утепления кровли обладает значительной ролью в обеспечении комфортного микроклимата в доме. Именно оно оказывает влияние на внутреннюю температуру и противопожарные качества крыши. Кроме этого, она оказывает звукоизоляционные свойства, а также защищает стропильную систему от грызунов и грибковых образований. Одну из главных ролей в этом процессе играет толщина утеплителя для крыши. К процессу расчета и выбора следует подходить со всей серьезностью.

    Чтобы понять, какой толщины должен быть материал для утепления следует понять, какой тип кровли предстоит утеплять. Именно от типа будет зависеть количество и вид укладываемого изделия.

    Так, конструктивные особенности крыши могут оказывать некую нагрузку на теплоизолирующий слой (в случае с плоскими кровлями) или же не оказывать, как в случае с мансардными кровлями. Исходя из этого плоская крыша утепляется материалами на более плотной основе, имеющие увеличенную жесткость. В основном используются базальтовые утеплители с плотностью от 130 кг/м3. Однако в случае предъявления минимальных требований пожарной безопасности можно использовать пенопласт или плиты пенополистирола, имеющие плотность от 30 кг/м3. Скатные крыши обрабатываются вариантами плотностью меньшей – базальтовые от 25 кг/м3, минеральная вата – от 14 кг/м3.

    Требования к материалам

    Любой утеплитель для крыши и для мансардного помещения должен иметь следующие параметры:

    • Противопожарная безопасность. Изделие не должно подвергаться горению.
    • Свойства звукоизоляции. Обязаны минимизировать проникновение внешних шумов.
    • Паропроницаемы. За счет этого будет обеспечиваться оптимальный микроклимат в помещении.
    • Соответствовать экологической и санитарной безопасности, а также СНиП.
    • Должен быть прочным и долговечным.
    • Стойким к деформационным воздействиям.

    Рекомендации специалистов говорят о том, что толщина утеплителя мансардной крыши должна составлять примерно 250-300 мм. При обустройстве лучше всего создавать двойные или тройные слои. За счет этого получается исключить возникновение мостиков холода. Во время проведения утепления мансардных помещений следует помнить, что фронтоны являются стенами. Причем в деревянном исполнении они требуют большего слоя, чем в кирпичном.

    Как определиться с толщиной

    После подбора необходимого материала на крышу следует определяться с требуемой толщиной.

    Для того чтобы понять как рассчитать необходимый слой следует учитывать требования СНиП 23-02-2003 относящийся к тепловой защите зданий. Исходя из этих правил подбор нужно осуществлять в соответствии с географическими координатами возводимого объекта.

    Для примера можно изучить таблицу с размерами базальтовых теплоизоляторов в отдельных региональных центрах.

    Эти значения приводятся, учитывая кратность плит, т.к они имеют толщину 5 и 10 см. Базальтовые обладают повышенной теплопроводностью. Она приравнивается к проводимости минеральной ваты на основе стекловолокон или пенополистирольных плит. Поэтому приведенные данные можно применять и для них.

    Каким слоем утеплять мансардное помещение?

    Мансардная крыша чаще всего представляет собой стропильную систему, которая покрыта кровельным материалом. Стропильные ноги устанавливаются на расстоянии от 60 до 100 см друг от друга. Именно в эти промежутки помещаются теплоизолирующие плиты. Для этого типа помещения рекомендуется использовать минеральные ваты или на основе стекловолокна. Они производятся как плиты или маты. Их укладывают слоями, а их число рассчитывается на основе их толщины. Как рассчитать необходимое количество? Делается это на основе степени теплопроводности. Этот коэффициент имеется в сертификате соответствия. За основу можно брать эти данные:

    Если брать за основу коэффициент 0,04, то подбираемый утеплитель на кровлю будет обладать следующей толщиной для различных городов:

    При меньшем промежутке между стропильными ногами, то к ним устанавливаются дополнительные деревянные бруски. Они должны предварительно обрабатываться антисептическими средствами.

    Между утепляющими слоями и крышей должны оставаться вентиляционные зазоры от 25 до 50 мм. Поверх него лучше уложить ветрозащитную мембрану. С нижней же стороны размещается пароизоляционная пленка и монтируется отделка.

    Как рассчитать требуемое количество?

    Для подсчета предполагаемой изолируемой площади следует учесть отдельные нюансы при монтаже. Чтобы достичь наиболее качественной изоляции и для упрощения процесса укладки изделие укладываются враспор между стропильными ногами так, чтобы его ширина была больше стропильного шага на 0,1-0,15 см. При невозможности выполнения этой рекомендации потребуется заделывать зазоры. Чтобы это сделать потребуется вырезать подходящий кусок и также устанавливать его враспор к стропилам.

    Исходя из этого процесс подсчета должен учитывать эту особенность, а также строение стропильной системы. Для избегания лишних трат рекомендуется сразу определяться с типом используемого утепляющего материала. Так вы заранее будете знать его габариты. После этого, зная промежутки между стропильными ногами и их длину, можно провести простые расчеты площади и вычислить требуемое количество изоляции. Так у вас будет возможность сэкономить, даже если потребуется обрезка резервных плит.

    Однако в любом случае желательно приобрести теплоизолятор с небольшим запасом. Не менее важно соблюдать правила его хранения. Простые вычисления помогут вам определить площадь утепления. Но приобретать ли дополнительную упаковку или нет, естественно, решать вам.

    Чтобы создать комфортные условия проживания обязательно необходимо проводить утепление. Обязательно должны изолироваться фронтонные стены и кровельные скаты. Утеплитель на эти процедуры может использоваться самый различный. Однако по опыту известно, что лучше всего подходит минеральная вата. Она обладает прекрасными параметрами и проста в укладке.

    Следует учитывать, что чем суровее климатические условия, тем более толстым должен быть теплоизолирующий слой. Стоит помнить, что при правильно устроенной системе теплоизоляции можно значительно сэкономить расход при отоплении сооружения.

    Толщина утеплителя для крыши — правила выбора


    Подробно о том, как для крыши подбирается толщина утеплителя. Особенности выбора для различных регионов. Нюансы различных материалов и правила расчета.

    Источник: stroysoveti.ru

    Какая оптимальная толщина утеплителя для крыши?

    Расходы на обустройство кровельной теплоизоляции компенсируются стабильно комфортным микроклиматом в жилых помещениях, продлением эксплуатационного ресурса кровельного покрытия, существенным снижением наружного шумового фона. Толщина кровельной теплоизоляции определяется ее тепловым сопротивлением, плотностью, конструкцией крыши, климатом региона и другими менее значимыми факторами. Какой объем кровельного утеплителя соответствует требованиям современных теплоизоляционных технологий?

    В перечень предъявляемых к кровельным утеплителям требований входит – низкая теплопроводность, небольшой вес, удобство монтажа, продолжительный срок службы, соответствие пожарным и экологическим стандартам, а так же доступная стоимость.

    Как правильно рассчитать толщину слоя кровельной теплоизоляции?

    В кровельных системах имеется три вида ограждающих конструкций. Это – пол мансардного этажа, скаты крыши и фронтонные стены. Поскольку уровень тепловых потерь через эти конструкции разный, толщина кровельного утеплителя подбирается индивидуально. Толщина изолирующего слоя определяется с помощью строительного калькулятора или по формуле

    где δi это толщина слоя конструкции, R-нормируемое тепловое сопротивление, (м²×°С/Вт). Λi- это коэффициенты теплового сопротивления выбранного утеплителя, (Вт/м×°С)- представленные производителем технические характеристики утеплителя.

    Базовые показатели кровельных утеплителей

    • На практике все намного проще. Для умеренного климата базовая толщина огнеупорного минераловатного кровельного утеплителя составляет 100 мм.

    Запас карман не тянет, но…

    Понятно и закономерно желание застройщика придать крыше дополнительный запас теплосохранения, который может пригодиться при продолжительных морозах. С другой стороны, на протяжении остального зимнего периода возможности усиленной базальто-волоконной теплоизоляции будут эксплуатироваться всего на 30-40%.

    Этого недостатка полностью лишены легкие утеплители – пенополистирольные. Несмотря на необходимость обустройства термостойкой облицовки, система кровельного утепления упрощается и удешевляется за счет отказа от гидро-пароизоляции обязательной для минераловатных материалов. Для оптимального по эффективности и стоимости кровельного утепления рекомендована теплоизоляция с коэффициентом теплопроводности в пределах 0,04 Вт/м°С.

    Как можно частично или полностью компенсировать толщину кровельного утеплителя?

    В самом простом варианте значительный объем утеплителя можно разместить в межстропильном пространстве.

    Если высота стропил недостаточна остаток утеплителя укладывается в дополнительный каркас, который набивается поверх основного.

    В другом варианте проблема решается применением более компактного утеплителя, позволяющего уменьшить потери объема утепляемого помещения до минимума.

    Советы по выбору оптимальной толщины утеплителя для крыши


    Советы опытных специалистов нашей компании по расчету толщины утеплителя для крыши и важные факты об особенностях той или иной кровельной теплоизоляции.

    Источник: e-uteplitel.ru

    Толщина утеплителя для мансардной крыши

    Хорошо утепленная крыша – это лучший способ сохранить тепло в доме и сэкономить на отоплении. Еще это возможность расширить полезную площадь дома и создать под крышей жилую мансарду, отопление которой не будет выливаться в большие суммы. В вопросах утепления кровли большое значение имеют многочисленные нюансы, связанные с утеплителем и его укладкой под кровлю.

    От правильно выбранного материала и его грамотного монтажа с соблюдением очередности всех слоев кровельного пирога зависит не только микроклимат под крышей, но целостность и сохранность всех кровельных элементов. Сегодня рассмотрим, какая толщина утеплителя необходима для крыши и как ее рассчитать самостоятельно.

    Материалы для утепления

    Прежде чем приступить к расчету толщины утеплителя, важно определиться с его видом. Главными критериями, по которым выбирается теплоизоляция для мансардной кровли, является:

    • Низкий вес для предотвращения большой нагрузки на стропильную систему;
    • Свойства, позволяющие не впитывать жидкости;
    • Высокая противопожарная безопасность, что особенно актуально при выводе через крышу печной трубы;
    • Материал не должен давать усадку при эксплуатации.

    Рассмотрим подробнее три наиболее распространенных вида утеплителя для крыши – это стекловата, пенополистирол и каменная вата.

    • Стекловата является самым экономичным вариантом для теплоизоляции кровли. За последние десятилетия этот материал прошел большой путь развития, приобретя массу полезных характеристик. На данный момент стекловата не подвержена возгоранию, при эксплуатации не выделяет вредные вещества. Материал отличается низкой теплопроводностью и хорошо пропускает водяные пары. При выборе стекловаты важно учитывать ее предназначение: информацию об этом необходимо искать на упаковке.
    • Каменная или базальтовая вата получается при расплавке и дальнейшей обработке базальтовых горных пород. Данный материал хорошо звуко- и теплоизолирует помещение, отличается стойкостью к температуре до 1 тыс. градусов, он экологически чист и долговечен. Утеплять крыши рекомендуется каменной ватой плотностью 35 кг на куб. м. в виде плит, а не рулонов, так как материал склонен к деформации.
    • Экструдированный пенополистирол – современный материал, который лучше других удерживает тепло и при этом не впитывает влагу, что делает его долговечным и прочным. Для утепления скатных крыш рекомендуется выбирать пенополистирол плотностью 15 кг на куб. м. Качество данного материала прямым образом отражается на его высокой цене.

    В последнее время популярность в качестве утепляющего материала приобретает пенопласт. При хороших теплоудерживающих свойствах, он не отличается надежностью, пожарной безопасностью и экологичностью.

    От чего зависит толщина утеплителя

    Толщина утеплителя для крыши зависит от ряда факторов, которые должны быть учтены еще при этапе проектирования кровли:

    • Вид материала и значение его удельной теплопроводности. Понятие удельной теплопроводности подразумевает размер утечки тепла через определенную единицу материала за 1 час, если разница температур под крышей и на улице составляет 1 градус. Нормативное значение в 0,04 Вт/(м*°С) выдерживают все три вышеназванных утеплителя;
    • Климатические условия, для определения которых берутся минимальные значения температуры и влажности окружающего воздуха. Чем больше эти значения, тем большей толщины должен быть материал;
    • Наличие гидро- и пароизоляционного слоя. Гидроизоляция препятствует попаданию холодного воздуха непосредственно на утеплитель и замещением им теплого, накопленного в материале. Такой особенности лишен пенополистирол, который может использоваться без дополнительной ветрозащиты. Попадание в утеплитель водяных паров при отсутствии пароизоляции также негативно скажется на свойствах материала.

    Рассчитываем толщину утеплителя

    Толщина утеплителя для кровли рассчитывает по специальной формуле:

    • А утеп. – искомая толщина утеплителя в м;
    • R0 – сопротивление теплопередаче в кв.м*°С/Вт;
    • λут – значение теплопроводности утеплителя в Вт/(м*°С).

    Величину R0 необходимо посмотреть в специализированной таблице данных сопротивления теплопередаче, для каждого региона значение будет разным. Информация о значении теплопроводности материала содержится на его упаковке. Для приведенных в статье трех видов материалов это значение в среднем составляет 0,04 Вт/(м*°С).

    Логично, что в более северных областях толщина утеплителя будет значительно больше, чем в южных. Приведем пример, какой толщины будет базальтовая вата в разных городах России:

    • толщина базальтовой ваты в Москве или Санкт-Петербурге будет находиться в районе 20 см;
    • для Ижевска или Омска это значение составит 25 см;
    • Такие северные города, как Воркута или Чита, будут нуждаться в 30 см слое базальтовой ваты;
    • Более северные районы предусматривают использование 35 см слоя.

    Рассчитываем количество утеплителя на крышу

    Чтобы произвести расчет необходимого количества материала, важно помнить о правилах его монтажа. Грамотное утепление крыши подразумевает, что утеплитель укладывается между стропилами враспор, то есть ширина материала шире шага стропильных ног на 1,5-2 см. Гораздо проще заранее, на момент проектирования и возведения стропильных ферм определиться с маркой утеплителя и его размерами. Стандартные размеры плиты составляются 117*61*10 см, что особенно удобно при стандартном шаге стропил в 60 см. В этом случае нет необходимости подрезать или стыковать плиты.

    Для расчета необходимого числа плит необходимо определить, сколько ляжет вдоль и поперек. Для этого необходимо учитывать длину ската крыши и количество промежутков между стропилами.

    Например, мы имеем крышу с 6 стропильными промежутками по 60 см каждый. То есть в каждый промежуток ляжет один лист утеплителя. При этом длина ската двускатной симметричной крыши равна 5 метрам.

    Подведем итоги

    Рекомендуем использовать современные утеплительные материалы, отвечающие всем стандартам безопасности и позволяющие создать действительно теплую и долговечную кровлю.

    Толщина утеплителя зависит от ряда факторов, таких как его марка, регион возведения крыши, наличие изоляционных материалов. Самостоятельно рассчитать толщину и необходимое количество утеплителя несложно при помощи специальных формул и таблиц.

    Какой толщины должен быть утеплитель для крыши?


    Рассмотрен вопрос выбора, расчета толщины и количества утеплителя для мансардной кровли. Приведены характеристики современных утепляющих материалов.

    Источник: stroicod.ru

    Толщина утепления кровли

    Кровельный утеплитель является одним из важнейших элементов кровли. Именно по данной причине к его выбору перед монтажом необходимо подойти основательно и со всей ответственностью.

    Толщина утепления кровли – достаточно важный параметр, к подбору которого следует подойти основательно. Следует понимать, что от правильно выбранного материала напрямую зависят эксплуатационные свойства всей кровли, а так же ее долговечность.

    Толщина утеплителя зависит от самого материала, региональных погодных условий, материала кровли, формы и типа самой крыши. Все эти факторы влияют и на скорость потери тепла, и на целостность внутренней отделки.

    Самым дешевым утеплителем является стекловата, но с учетом ее параметров, она имеет целый ряд недостатков. Этот материал не является экологически чистым, не подходит для утепления кровли плоского и скатного типа, а так же достаточно быстро впитывает влагу.

    Заменить минеральную вату можно другими средствами, ведь все многое зависит от типа кровли. Использовать можно как толь, так и пеноблок, керамзит.

    Устройство утепленной кровли



    Технология утепления зависит от материала утеплителя, типа кровли, однако, все принципы монтажа остаются неизменными.

    Приступая к утеплению кровли, очень важно соблюдать нормы гидроизоляции и пожарной безопасности, надежно закреплять материал.

    От этих моментов зависит длительность эксплуатации кровельного покрытия и сохранение конкретной температуры в помещениях. Утеплять кровлю можно и изнутри, и снаружи.

    Утепление кровли изнутри



    Этот способ утепления кровли является наиболее распространенным и достаточно простым, однако, следует соблюдать некоторые правила и обдумать все тонкости процесса.

    Еще до начала работы по утеплению важно просчитать места будущего размещения осветительных приборов, если они необходимы, и разобраться с вопросом выбора материала, из которого будет изготовлен потолок помещения.

    Такой способ теплоизоляции отлично подходит для кровли скатного типа. При работах на плоской кровле лучше использовать керамзит и толь.

    Мягкая кровля с утеплением



    Для утепления скатной кровли лучше всего использовать пеноблок, в крайнем случае минеральную вату.

    Мягкая кровля, как правило, монтируется на скатные крыши, а теплоизолирующий материал крепится в пространстве между самой кровлей и обрешеткой. Максимальная теплоизоляция достигается путем качественного крепежа материала.

    Просчет толщины утеплителя

    Материал, который используется для утепления скатных крыш, постоянно подвергается нагрузкам. Это значит, что он просто обязан иметь высокую плотность, предотвращающую сползание с крыши под действием силы тяжести.

    Грамотно рассчитанная толщина утепления кровли и подобранный качественный материал позволяют избежать многих проблем.

    Толщина утеплителя зависит от климата и типа ограждающей конструкции (фронтон, скат крыши, перекрытие чердака). Тепловое сопротивление всех их различное, например, через фронтон теряется меньше тепла, чем через стены. В каждом конкретном случае следует делать собственные расчеты толщины.

    Вручную расчет толщины утеплителя можно произвести по достаточно простой формуле:

    Т = (R — 0,16 — a1/b1 — a2/b2 — ai/bi)х bут

    T – расчетная толщина материала, R – тепловое сопротивление конструкции, нормируемое для определенной климатической зоны, ai – общая расчетная толщина всей конструкции, bi – коэффициент теплопроводности материала.

    Коэффициент теплопроводности определяется посредством СНиП ll-3-79, либо же указывается производителем материала. Полученный результат толщины будет выражен в метрах.

    Похожие статьи :

    Утепление для крыши

    Где малоэтажные дома теряют тепло, или почему вы переплачиваете за отопление?

    Теплопотери через стены, окна и двери достигают 37%, через подвал и пол — 15%, а через крышу — 30%.

    Крыша почти сопоставима по показателю потери тепла со всеми прочими конструкциями дома. Именно поэтому утепление часто начинают именно с нее.

    Как утеплить кровлю и существенно снизить теплопотери дома

    Крыша эксплуатируется в тяжелых условиях. Кровельное покрытие постоянно испытывает скачки температур, значительные физические нагрузки под давлением ветра, терпит влияние осадков и солнца. При этом, оно создает комфорт в доме, блокирует шум с улицы и сохраняет тепло. Но эти функции возможны только при условии качественной теплоизоляции.

    Существует несколько простых правил, которые нужно соблюдать, чтобы утепление крыши дало максимальный эффект.

    1. Не экономьте на изоляционных материалах. Доверяйте проверенному бренду с мировым именем.
    2. Точно придерживайтесь технологии монтажа.
    3. Наймите для выполнения утепления профильных специалистов.

    Утеплитель для скатной кровли Утеплитель для плоской кровли
    Обратите внимание! Даже неэксплуатируемые чердачные помещения нужно утеплять, иначе в стенах дома заведется плесень и гниль.

    Утепление кровли материалами ISOVER — комфорт в каждом доме

    Продукты ISOVER обеспечивают высокий уровень тепла и комфорта в частных и многоэтажных домах. Благодаря легкости и прочности материалов, с монтажом справится один человек. Дополнительные крепления не требуются, что увеличивает скорость установки в два раза.

    Преимущества изоляционных материалов ISOVER


    ● 100% экологичность. Продукты ISOVER полностью безопасны для здоровья и окружающей среды. В составе только натуральные компоненты (песок, сода, известняк).
    ● Низкая теплопроводность. Это основной показатель любого теплоизоляционного материала. Продукты ISOVER способны обеспечить качественное утепление крыши дома, особенно нестандартной формы. Они дольше удерживают теплый воздух в помещении.
    ● 30-70% экономии. После грамотного монтажа теплоизоляции ISOVER вам понадобится до 3-х раз меньше газа и электричества на отопление дома (в случае комплексного утепления).
    ● Пониженное водопоглащение. В 12 раз ниже требуемого значения по ГОСТ. Предотвращают попадание влаги внутрь конструкции крыши, продлевая срок ее службы.
    ● Шумоподавление. Подавляют практически все звуки с улицы: от шума машин до стука града по крыше.
    ● Удобство перевозки и хранения. Плиты сжаты в 5 раз, рулоны — в 6 раз. После вскрытия упаковки, материал приобретает первоначальные размеры и форму.
    ● Срок службы — 50 лет. При правильном монтаже, утеплитель для скатной кровли прослужит много десятилетий.

    Теплоизоляция ISOVER — ноу-хау на строительном рынке


    С помощью энергоэффективных продуктов ISOVER можно проектировать и строить дома нового поколения. Дома, которые не оказывают негативного влияния на окружающую среду и позволяют экономить энергоресурсы. Такие здания положительно влияют на экологию.

    Утепление плоской кровли

    Для изоляции плоских кровель идеально подходят теплоизоляционные материалы ISOVER:
    • ISOVER OL-P — для монослойной теплоизоляции;
    • ISOVER OL-TOP — верхний слой двухслойной теплоизоляции;
    • ISOVER OL-Pe — нижний слой двухслойной теплоизоляции.

    Утепление крыши минеральной ватой происходит в один или два слоя.
    Однослойная система
    Эта система применяется при реконструкции и ремонте старых кровель. Толщина ее слоя колеблется от 50 до 200 мм (все зависит от типа здания и климатической зоны).
    Двухслойная система
    Эта теплоизоляция применяется в новостройках. Она состоит из двух слоев теплоизоляции. Толщина нижнего слоя — от 50 до 200 мм, верхнего — 30 мм. Надежный утеплитель для крыши по цене доступной каждому Теплоизоляционные плиты ISOVER из минеральной ваты обладают высоким уровнем теплозащиты.

    Они обеспечивают небольшую физическую нагрузку на покрытие благодаря небольшому удельному весу. Наличие вентилируемых бороздок позволяет отводить влагу из кровельного пирога.
    Связано это с тем, что теплоизоляционный материал выполняет функцию подкровельного основания. На него непосредственно укладывается гидроизоляционный слой, и именно он воспринимает все эксплуатационные нагрузки, воздействующие на кровлю.

    Теплоизоляция крыши материалами ISOVER поможет сэкономить до 30% на отоплении.

    При этом, стоимость утепления крыши окупится за несколько отопительных сезонов. Купить утеплитель для крыши ISOVER можно в точках продаж и у официальных дилеров по всей Украине.

    Утепление скатной кровли

    Утепление скатной кровли возможно тремя разными методами:
    1. Между стропилами — самая простая схема.
    2. Над стропилами — используется при недостаточной толщине стропил или если нужно увеличить пространство мансарды.
    3. Под стропилами — применяется во время переделки кровли или если нужно срочно утеплить конструкцию в связи с погодными условиями.
    Выбор способа утепления зависит от конструкционных особенностей стропил и наличия навыков проведения монтажных работ.
    Где купить утеплитель для крыши в Киеве?
    Мы с удовольствием ответим на все ваши вопросы, связанные с продукцией поможем с выбором утеплителя для вашего проекта. По всем вопросам приобретения материалов ISOVER вы можете обратиться к нашим региональным менеджерам, которые подскажут ближайшего к вам дилера продукции или точку продаж.

    Лучшая инвестиция, которая окупит себя за 1-2 сезона, — утепление крыши минватой. Цена зависит от толщины материала, его применения и плотности. Но заплатив всего один раз, вы получите комфорт и тепло в доме на всю жизнь!

    Как рассчитать толщину утеплителя

    Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).

    Что значит «утеплиться правильно»

    Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.

    Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.

    Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.

    Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена. Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это – пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.

    Принципы расчёта утепляющего слоя

    Теплопроводность и термическое сопротивление

    Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.

    Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.

    Кирпич, сталь, бетон, стекло, деревянный брус… — каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.

    Приведём данные для некоторых основных материалов в виде таблицы.

    МатериалКоэффициент теплопроводности Вт/(м*К)
    1Сталь52
    2Стекло1,15
    3Железобетон с щебнем1,7-2
    4Минеральная вата0,035-0,053
    5Сосна влажности 15%0,15-0,23
    6Кирпич с пустотами0,44
    7Кирпич сплошной0,67- 0,82
    8Пенопласт0,04-0,05
    9Пенобетонные блоки0,3-0,5

    Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…

    Для расчёта термического сопротивления используют следующую общедоступную формулу:

    R=d/k.

    Показатель «d» здесь означает толщину слоя, а показатель «k» — теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.

    Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(м*К)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) – 0,72 м²·K/Вт.

    Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.

    Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.

    Существуют ли требования к тепловому сопротивлению

    Возникает вопрос: а каким, собственно, должен быть показатель сопротивления теплопередачи для ограждающих конструкций в доме, чтобы в помещениях было тепло, и в отопительный период расходовалось минимум энергоносителей? К счастью для домовладельцев, не обязательно снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В данном нормативном документе рассматриваются строения различного назначения, эксплуатируемые в различных климатических зонах. Это вполне объяснимо, так как температура для жилых помещений и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими предельными минусовыми температурами и длительность отопительного периода, поэтому выделяют такую усреднённую характеристику, как градусо-сутки отопительного сезона.

    Важно! Ещё один интересный момент заключается в том, что основная интересующая нас таблица содержит нормируемые показатели для различных ограждающих конструкций. Это в общем-то не удивительно, ведь тепло покидает дом неравномерно.

    Попробуем немного упростить таблицу по необходимому тепловому сопротивлению, вот что получится для жилых зданий (м²·K/Вт):

    Регион по градусо-суткамОкнаСтеныПерекрытия холодного чердака и холодного подвала
    20000,32,12,8
    40000,452,83,7
    60000,63,54,6
    80000,74,25,5
    100000,754,96,4
    120000,85,67,3

    Согласно данной таблице, становится понятно, что если в Москве (5800 градусо-суток при средней температуре в помещениях порядка 24 градусов) строить дом только из полнотелого кирпича, то стену придётся делать по толщине более 2,4 метра (3,5 Х 0,7). Реально ли это технически и по деньгам? Конечно – абсурд. Вот почему нужно применить утепляющий материал.

    Очевидно, что для коттеджа в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Всё, что нам нужно, так это определить градусо-суточные показатели для нашего населённого пункта и выбрать подходящее число из таблицы. Потом применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо применить.

    ГородГрадусо-сутки Dd отопительного периода при температуре, + С
    242220181614
    Абакан730068006400590055005000
    Анадырь10700101009500890082007600
    Арзанас620058005300490045004000
    Архангельск720067006200570052004700
    Астрахань420039003500320029002500
    Ачинск750070006500610056005100
    Белгород490046004200380034003000
    Березово (ХМАО)900085007900740069006300
    Бийск710066006200570053004800
    Биробиджан750071006700620058005300
    Благовещенск750071006700620058005400
    Братск810076007100660061005600
    Брянск540050004600420038003300
    Верхоянск134001290012300117001120010600
    Владивосток550051004700430039003500
    Владикавказ410038003400310027002400
    Владимир590054005000460042003700
    Комсомольск-на-Амуре780073006900640060005500
    Кострома620058005300490044004000
    Котлас690065006000550050004600
    Краснодар330030002700240021001800
    Красноярск730068006300590054004900
    Курган680064006000560051004700
    Курск520048004400400036003200
    Кызыл880083007900740070006500
    Липецк550051004700430039003500
    Санкт Петербург570052004800440039003500
    Смоленск570052004800440040003500
    Магадан900084007800720067006100
    Махачкала320029002600230020001700
    Минусинск470069006500600056005100
    Москва580054004900450041003700
    Мурманск750069006400580053004700
    Муром600056005100470043003900
    Нальчик390036003300290026002300
    Нижний Новгород600053005200480043003900
    Нарьян-Мар900085007900730067006100
    Великий Новгород580054004900450040003600
    Олонец630059005400490045004000
    Омск720067006300580054005000
    Орел550051004700420038003400
    Оренбург610057005300490045004100
    Новосибирск750071006600610057005200
    Партизанск560052004900450041003700
    Пенза590055005100470042003800
    Пермь680064005900550050004600
    Петрозаводск650060005500510046004100
    Петропавловск-Камчатский660061005600510046004000
    Псков540050004600420037003300
    Рязань570053004900450041003600
    Самара590055005100470043003900
    Саранск600055005100570043003900
    Саратов560052004800440040003600
    Сортавала630058005400490044003900
    Сочи1600140012501100900700
    Сургут870082007700720067006100
    Ставрополь390035003200290025002200
    Сыктывкар730068006300580053004900
    Тайшет780073006800630058005400
    Тамбов560052004800440040003600
    Тверь590054005000460041003700
    Тихвин610056002500470043003800
    Тобольск750070006500610056005100
    Томск760072006700620058005300
    Тотьна670062005800530048004300
    Тула560052004800440039003500
    Тюмень700066006100570052004800
    Улан-Удэ820077007200670063005800
    Ульяновск620058005400500045004100
    Уренгой10600100009500890083007800
    Уфа640059005500510047004200
    Ухта790074006900640058005300
    Хабаровск700066006200580053004900
    Ханты-Мансийск820077007200670062005700
    Чебоксары630058005400500045004100
    Челябинск660062005800530049004500
    Черкесск400036003300290026002300
    Чита860081007600710066006100
    Элиста440040003700330030002600
    Южно-Курильск540050004500410036003200
    Южно-Сахалинск65006005600510047004200
    Якутск114001090010400990094008900
    Ярославль620057005300490044004000

    Примеры расчёта толщины утеплителя

    Предлагаем на практике рассмотреть процесс расчётов утепляющего слоя стены и потолка жилой мансарды. Для примера возьмём дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.

    Итак, если температура в 22 градуса для обитателей будет нормальной, то актуальный в данном случае показатель градусо-суток равняется 6000. Находим в таблице нормативов по термическому сопротивлению соответствующий показатель, он составляет 3,5 м²·K/Вт – к нему будем стремиться.

    Стена получится многослойная, поэтому сначала определим, сколько термического сопротивления даст голый пеноблок. Если средняя теплопроводность пенобетона составляет порядка 0,4 Вт/(м*К), то при 20-миллиметровой толщине эта наружная стена даст сопротивление теплопередаче на уровне 0,5 м²·K/Вт (0,2 метра делим на коэффициент теплопроводности 0,4).

    То есть для качественного утепления нам не хватает порядка 3 м²·K/Вт. Их можно получить минеральной ватой или пенопластом, который будут установлены со стороны фасада в вентилируемой навесной конструкции или мокрым способом скреплённой теплоизоляции. Чуть трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть умножаем необходимое (недостающее) сопротивление теплопередачи на теплопроводность (берём из таблицы).

    В цифрах это будет выглядеть так: d толщина базальтовой минваты = 3 Х 0,035 = 0,105 метра. Получается, что мы может использовать материал в матах или рулонах толщиной 10 сантиметров. Заметим, что при использовании пенопласта плотностью 25 кг/м3 и выше – необходимая толщина получится аналогичной.

    Кстати, можно рассмотреть другой пример. Допустим, хотим из полнотелого силикатного кирпича в этом же доме сделать ограждение тёплого остеклённого балкона, тогда недостающего термического сопротивления будет порядка 3,35 м²·K/Вт (0,12Х0,82). Если планируется применять для утепления пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.

    Для мансарды, крыши и перекрытий техника расчётов будет примерно такая же, только отсюда исключается теплопроводность и сопротивление теплопередачи несущих конструкций. А также несколько увеличиваются требования по сопротивлению – потребуется уже не 3,5 м²·K/Вт, а 4,6. В итоге, вата подойдёт толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).

    Применение калькуляторов

    Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программки для расчёта толщины утеплителя.

    Рассмотрим некоторые варианты:

    http://www.xps.tn.ru/calculate/

    http://calc.rockwool.ua/#professional

    http://www.penoplex.ru/school/index.php?step=4

    http://www.knaufinsulation.ru/kalkulyator-dlya-rascheta-kolichestva-teploizolyatsii-0

    В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно мгновенно получить результат.

    Вот некоторые особенности использования программ:

    1. Везде предлагается из выпадающего списка выбрать город/район/регион строительства.

    2. Все, кроме Технониколь, просят определить тип объекта: жилое/производственное, либо, как на сайте Пеноплекс – городская квартира/лоджия/малоэтажный дом/хозпостройка.

    3. Потом указываем, какие конструкции нас интересуют: стены, полы, перекрытие чердака, крыша. Программа Пеноплекс рассчитывает также утепление фундамента, инженерных коммуникаций, уличных дорожек и площадок.

    4. Некоторые калькуляторы имеют поле для указания желаемой температуры внутри помещения, на сайте Rockwool интересуются также габаритами здания и типом применяемого для отопления топлива, количеством проживающих людей. Кнауф ещё учитывает относительную влажность воздуха в помещениях.

    5. На penoplex.ru нужно указать тип и толщину стен, а также материал, из которого они изготовлены.

    6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоёв конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки…

    7. Калькулятор пеноплекс для некоторых конструкций (допустим для утепления кровли методом «между стропил») может считать не только экструдированный пенополистирол, на котором фирма специализируется, но также минеральную вату.

    Как вы понимаете, в том, чтобы рассчитать оптимальную толщину теплоизоляции – ничего сложного нет, следует только со всей тщательностью подойти к данному вопросу. Главное, чётко определиться с недостающим сопротивлением теплопередаче, а потом уже выбирать утеплитель, который будет лучше всего подходить для конкретных элементов здания и применяемых строительных технологий. Также не стоит забывать, что к теплоизоляцией частного дома необходимо заниматься комплексно, в должной степени должны быть утеплены все ограждающие конструкции.

    Утепление плоской кровли снаружи и изнутри

    Кровля не менее важна, чем фундамент и стены. Она защищает от дождя, снега, града, холодного ветра, летнего зноя, падения посторонних предметов (например, веток деревьев). Однако через кровлю, как и через любую другую часть здания, тоже происходит утечка тепла. А конкретно — 20%.
    Поэтому утепление кровли — актуальный вопрос для частных застройщиков, особенно поздней осенью.
    По строению кровля бывает двух видов:

    • Скатная.
    • Плоская.

    Технология утепления этих двух видов разная. В этой статье мы рассмотрим, как утеплять плоскую кровлю внутри и снаружи.

    Какой материал выбрать

    В отличие от скатной кровли, при утеплении плоской вес утеплителя не так важен. Нагрузка от плит или рулонов равномерно распределяется по всей плоскости. Поэтому подойдут почти все виды теплоизоляционных материалов:

    Самый тяжелый из них — пеностекло. У него плотность около 145 кг/м3.
    Рассмотрим коэффициенты теплопроводности каждого из материалов. Это очень важный показатель. Чем ниже теплопроводность, тем лучше материал сохраняет тепло, препятствует теплопотерям, и защищает от зимнего холода. Итак:

    • Экструдированный пенополистирол (ЭППС) — 0,035 — 0,041 Вт/м*С.
    • Пеностекло — 0,045 — 0,06 Вт/м*С.
    • Стекловата — 0,041 — 0,043 Вт/м*С.
    • Минеральная вата (в том числе ее подвид — базальтовая вата) — 0,037 — 0,044 Вт/м*С.

    Самые лучшие показатели — у минеральной ваты и пенополистирола, поэтому мы рассмотрим утепление плоской крыши на примерах именно этих двух материалов.

    Какие нюансы учесть перед началом утепления

    Первое, на что нужно обратить внимание — это коэффициент теплопроводности. Но с ним мы уже разобрались, идем дальше. Материал для изоляции плоской кровли снаружи должен быть прочным. Чем плотнее изделие, тем лучше оно противостоит ударам и деформациям.
    Прочность утеплителя измеряется не в МПа, или в виде марки прочности (как у кирпича), а в максимальной плотности. Плотность измеряется в килограммах на метр кубический. Выбирайте минеральную вату плотностью не ниже 100 кг/м3. Это касается только утепления снаружи. При изоляции внутри вата не подвержена неблагоприятным факторам окружающей среды. Достаточно плотности 35-45 кг/м3.
    Обратите внимание, что в паспортных характеристиках указана максимальная плотность. Например, реальная плотность базальтовой ваты с маркировкой 200 кг/м3 составляет от 170 до 200 кг/м3.
    При утеплении старых крыш учтите еще несколько моментов. Высота конструкции таких кровель стандартная — 150 мм. Между утеплителем и кровлей должен быть вентиляционный зазор в 50 мм. Без него — никак. Однако при такой небольшой высоте конструкции класть утеплитель по верху балок не получится. Кладите плиты минваты по низу балок. Учтите и небольшую высоту чердака.
    Нюанс третий: оптимальная толщина утеплителя для плоской кровли — 25 мм. Конечно, теплоизоляция будет эффективнее при толщине в 100 мм.
    Нюанс четвертый: пароизоляция тоже нужна. Температура на чердаке и на улице может отличаться на 20-30 градусов (особенно зимой). Из-за такого перепада появляется конденсат, особенно если у кровли не предусмотрена вентиляция. Конденсат и сырость приводят к загниванию стропильной системы. А это уже опасно — рано или поздно крыша попросту обвалится. Пароизоляция кладется в пространство между утеплителем и кровельным материалом. В качестве пароизоляции используйте фольги или полиэтиленовую мембрану.
    В интернет-магазине Тривита Вы легко найдете пароизоляционные пленки на основе фольги высокого качества и по приемлемой цене.
    И еще один важный момент. При наружном утеплении плоской кровли плиты кладутся на специальное сплошное основание из брусьев. Очень важно заранее рассчитать, какая нагрузка придется на это основание, и выдержат ли брусья.
    Утеплять кровлю изнутри выгоднее и проще. Даже чисто технологически Вам не придется переживать из-за деревянного основания, плотности и прочности утеплителя, гидроизоляции и дополнительной внешней облицовки. Дело в том, что уложить утеплитель на крышу недостаточно. Его нужно покрыть сверху тротуарной плиткой, несколькими слоями штукатурки, или использовать керамическую плитку. Кстати, рубероид тоже подойдет. Обязательно нужно помнить и про гидроизоляцию. При внутреннем утеплении все эти нюансы отпадают сами собой.

    Как утеплить кровлю изнутри

    Используйте минеральную вату, потому что это негорючий материал. Скорее всего, на чердаке есть лампочки, которые могут взорваться и вызвать возгорание. У минеральной ваты группа горючести НГ, то есть негорючий материал. У пенополистирола группы горючести варьируются от Г1 до Г4. Чаще всего встречается Г4, то есть очень горючий материал. Есть и специальный пенополистирол, например, “Пеноборд”. У него группа горючести Г1, то есть низкогорючий материал. Все равно не рискуйте — покупайте минеральную или базальтовую вату.
    Технология утепления плоской кровли изнутри:

    • Прикрутите планки из древесины мягких пород с шагом 400 мм. Первая планка должна быть прикручена вдоль стены, расположенной перпендикулярно брусьям несущей конструкции. Вторую планку нужно крепить вдоль противоположной стены.
    • Приклейте плиту минеральной ваты на специальный клей вплотную к первой планке. Затем прикрутите вторую планку, после чего приклейте следующую плиту. Действуйте по этому алгоритму и далее до конца подкровельного пространства.
    • Закрепите полиэтиленовую пленку или другой пароизоляционный материал по всей площади подкровельного пространства.
    • Прибейте к планкам декоративные панели. Для этого используйте гвозди из оцинкованной стали.

    Как утеплить кровлю снаружи

    Как мы уже говорили, этого варианта лучше избегать. Однако есть несколько причин, когда придется пойти на дополнительные расходы и все-таки уложить утеплитель снаружи кровли:

    • На чердаке недостаточно места для конструкции под утеплитель.
    • У здания нет чердака (бытовые здания и сооружения, распределительные щиты, частные или дачные дома старых конструкций).
    • Чердак — жилое помещение. В нем нет места для конструкции под утеплитель, так как каждый квадратный метр жилплощади “на счету”.
    • Вам предстоит создать так называемый “кровельный пирог”. Он состоит из стяжки под утеплитель, пароизоляции, самого утеплителя, слоя гидроизоляции и внешней облицовки.

    Итак, технология утепления плоской кровли снаружи:

    • Выровняйте поверхность кровли, удалите мусор, потёки, пыль, снег, песок или жир.
    • Залейте цементно-песчаную стяжку. затем проведите нивелировку поверхности для установки маяков, которые и будут определять мощность теплоизоляционной системы.
    • Теперь уложите пароизоляционную пленку на специальный клей. Также можно крепить пароизоляцию на саморезы, которые ввинчиваются в толщу застывшей стяжки.
    • Уложите плиты минеральной ваты или пенополистирола. Кстати, можно использовать стекловату или пеностекло. Класть начинайте с углов. То есть, сначала выложите плиты во всех четырех углах кровли, а только потом постепенно выкладывайте утеплитель ближе к центру крыши. Если крыша неровная, кладите первые плиты возле водонепроницаемых воронок или желоба.

    А сейчас мы прервемся и рассмотрим более подробно, как крепить плиты минеральной ваты или других теплоизоляционных материалов.

    Как укладывать плиты снаружи

    Если Вы кладете плиты утеплителя на профнастил, соблюдайте следующую технологию. Длинная сторона плит должна быть перпендикулярна гофрам. Так Вы сможете установить крепеж в разные гребни.
    При устройстве теплоизоляции из нескольких слоев плиты укладываются по принципу разбежки швов. Схема расположения плит в каждом слое должна напоминать кирпичную кладку. Стыковые линии и перекрестья верхнего яруса не должны совпадать с линиями нижнего яруса. Для этого кладите слои утеплителя в шахматном порядке.

    3 варианта крепления плит снаружи

    Все вышеперечисленные виды утеплителей можно крепить на плоскую кровлю 3-мя способами:

    • Механический. Крепеж проводится с помощью саморезов. Они ввинчиваются в толщу кровельного пирога (чаще всего — в стяжку). Если Вы крепите плиты утеплителя на плиты перекрытия ЖБИ, используйте специальные анкера. Для стяжек подойдут пластиковые гильзы.
    • Клеевой. Можно приклеить минвату на битумно-полимерную мастику. Наклейте утеплитель равномерно. Важно, чтобы не менее 30% поверхности утеплителя контактировало с кровлей. Также нельзя использовать этот метод в сезон дождей, так как из-за высокой влажности лишний пар так и не выйдет из битумно-полимерного покрытия.
    • Балластный. Можно просто положить утеплитель на кровлю, а сверху — укрыть гидроизоляционным ковром. На него можно насыпать гравийно-галечниковую смесь или установить тротуарную плитку. Брусчатку кладут на опоры из пластика. Компоненты системы лежат свободно, их закрепляют только вокруг кровельных проходок или по периметру. Кстати, в последнее время стали популярны “зеленые крыши”. Так вот: это тоже балластный тип крепления. В случае с “зелеными крышами” утеплитель кладут на слой гидроизоляции. Затем плиты уже уложенного утеплителя перекрывают геодренажной полимерной мембраной, которая выпускается специально для крыш с озеленением. Затем на прослойку устанавливают почвенно-растительный слой.

    Теперь Вы знаете, как крепить утеплитель внутри и снаружи зданий. А выбрать теплоизоляционные материалы для плоской кровли по выгодной цене Вы сможете в интернет-магазине Тривита.

    Экструдированный пенополистирол — утепление плоской кровли



    Основные задачи любой кровельной конструкции — защитить здание от осадков и потерь тепла. Если с течением времени перестает выполняться хотя бы одна из них, то кровля требует немедленного ремонта. Чтобы минимизировать воздействие вредных факторов окружающей среды и продлить срок службы кровли, рекомендуется устраивать инверсионные кровли и лучшим утеплителем, в этом случае, будет экструдированный пенополистирол  Термоплэкс.





    Устройство инверсионной кровли:



    1. НЕЭКСПЛУАТИРУЕМАЯ ИНВЕРСИОННАЯ КРОВЛЯ

    1. Пригрузочный слой гравия
    2. Фильтрующий слой из синтетического полотна
    3. Теплоизоляция Термоплэкс
    4. Гидроизоляционный кровельный ковер ( 2 слоя наплавляемой полимерно-битумной гидроизоляции)
    5. Плита перекрытия

    2. ЭКСПЛУАТИРУЕМАЯ ИНВЕРСИОННАЯ КРОВЛЯ

    1. Плитка
    2. Фильтрующий слой «Дорнит»
    3. Теплоизоляция Термоплэкс
    4. Кровельный ковер — два слоя направляемого рулонного материала «Бирепласт»

    или один слой полимерной пленки “Эпикром”

    1. Стяжка из цементно-песчаного раствора
    2. Железобетонная стена покрытия
    3. Слой песка
    4. Слой щебня

    3. ЭКСПЛУАТИРУЕМАЯ ИНВЕРСИОННАЯ КРОВЛЯ С ГАЗОНОМ





    Плиты из экструдированного пенополистирола Термоплэкс– являются идеальным утеплителем для утепления плоской кровли, в отличие от минеральной ваты, которая впитывает влагу, или пенопласта, который плохо работает на сжатие и, при устройстве плоской эксплуатируемой кровли, очень недолговечен. Иное дело – экструдированный пенополистирол, он не впитывает влагу, не гниет, долговечен, выдерживает распределенные нагрузки на сжатие до 45 тонн на квадратный метр ! Это и делает экструдированный пенополистирол просто незаменимым, при устройстве плоской кровли и особенно — эксплуатируемой кровли !

    Утепление экструдированным пенополистиролом не создает дополнительной нагрузки на плоскую кровлю, поскольку квадратный метр экструзионного пенополистирола, при толщине утеплителя 100 мм, весит всего 4 кг ! Зато по теплозащите такой слой утеплителя очень эффективен и заменит 200 мм минеральной ваты !

    Плиты из экструдированного пенополистирола легко укладываются, монтаж утепления кровли производится с высокой скоростью, при любой погоде ! Теплоизоляционные плиты экструдированного пенополистирола имеют выборку кромки в четверть, для более плотного соединения плит и ликвидации мостиков холода.

      Утепление кровли будет надежно зафиксировано на основании, если плиты из экструдированного пенополистирола будут приклеены к основанию специальным клеем для экструдированного пенополистирола – Bitumast. Многие строители пренебрегают этим и производят приклейку экструдированного утеплителя обычной битумной мастикой – это существенная ошибка, которая обязательно скажется на качестве устройства плоской кровли. Клей для экструдированного пенополистирола не должен содержать растворителей, не должен  разъедать поверхность экструдированных плит, а также должен выдерживать резкие температурные перепады и обладать хорошей адгезией к пенополистиролу.  Всей совокупностью указанных качеств обладает только специально разработанный клей для пенополистирола – Bitumast.



    Экструдированный пеноплистирол и высококачественный клей для пенополистирола Вы всегда можете купить в нашей Компании !





    Позвоните нам, чтобы получить дополнительную консультацию по технологии утепления кровли и купить экструдированный пенополистирол:

    (495)640-68-27; 8 (910) 434-77-35; 8 (916) 522-31-52

    Посмотрите прайс -лист ТЕРМОПЛЭКС





    5 ошибок изоляции кровли, которых следует избегать при установке плоской кровли

    Изоляция кровли — один из самых важных и неправильно понимаемых компонентов здания. Существует множество различных типов и способов установки, а также много дезинформации о том, какие продукты обеспечивают наибольшую экономию энергии.

    Здесь мы расскажем о наиболее распространенных ошибках, которые делают люди при установке утеплителя плоских кровель.

    Мы также предложим наш профессиональный взгляд на то, какая изоляция действительно работает, сколько она стоит и какие преимущества вы получаете как домовладелец.


    Средняя стоимость плоской крыши:

    Нижний предел

    $ 6815

    Средний диапазон

    $ 8769

    Высокий уровень

    $ 11211

    См. Расходы в вашем районе! Начните здесь — введите свой почтовый индекс

    Изоляционные материалы крыши, которых следует избегать

    Некоторые так называемые «эксперты» в Интернете могут порекомендовать следующее, утверждая, что достичь большего значения r при более низких затратах.

    Ошибка №1: Сэкономьте деньги, установив изоляцию из стекловолокна и обрамляя скат крыши с помощью плиты OSB

    Когда домовладельцу действительно нужно сократить расходы, некоторые подрядчики могут предложить следующее:

    Добавьте дополнительный слой OSB поверх обшивки. Его следует установить на 2 конусных планках обшивки, чтобы поверхность крыши была наклонена к водостокам. Затем установите между стропилами войлок из стеклопластика Р-30.

    Наше мнение: Обрамление и покупка изоляции из стекловолокна 30-R обойдется вам примерно на 50% дороже, чем просто покупка 5 дюймов PolyISO (эквивалент 30-R).

    Поскольку фактическая установка всего этого займет много времени, вы рискуете серьезной утечкой, если начнется дождь до того, как все будет завершено. Кроме того, если крыша протекает и изоляция из стекловолокна намокает, она теряет большую часть своих изоляционных свойств.

    Более того, вы также рискуете, что под этой влажной изоляцией ваша кровля и настил начнут гнить. Хуже всего то, что вы даже не узнаете, что это происходит. Эти проблемы обычно возникают, когда уже слишком поздно ремонтировать крышу и требуется полная замена.

    Однако PolyISO впитывает значительно меньше воды, поэтому при намокании теряет лишь небольшую часть своих изоляционных свойств. Если влага является серьезной проблемой, вы также можете установить жесткую изоляцию XPS, которая обеспечивает превосходную влагостойкость.

    Хотя это и дорого, но лучшей изоляцией является жесткий пенопласт PolyISO. Это высококачественный и самый экономичный продукт для вашей плоской кровли. Вы можете рассчитывать заплатить около $ 55/100 кв. Футов. для 1-дюймовой платы (эквивалент значения 6 r).Мы рекомендуем использовать материалы на сумму не менее 20 r value для оптимальной энергоэффективности.


    Ошибка № 2: Комбинирование различных типов изоляции для увеличения значения r

    Если кто-то хочет получить очень высокое значение r без ущерба для банка, некоторые подрядчики могут предложить это:

    Установите 4 дюйма жесткого пенопласта наверху настила и 2 дюйма пенопласта с закрытыми порами под ним в качестве воздушного барьера. Затем можно добавить войлок R-30 для дополнительной эффективности по более низкой цене.Эта опция может дать вам общее значение r, равное примерно 62 .

    Наше мнение: Дополнительные трудозатраты, необходимые для проникновения в обычно недоступные для лазания пространства под плоской крышей, более чем сводят на нет потенциальную экономию от использования стекловолокна 30-R.

    Если к тому же вам придется нанять специалиста по распылительной пене для установки только 2 дюймов пены, ваши расходы резко возрастут.

    Еще раз, увеличение толщины ISO даст вам более высокое значение r при гораздо более низкой общей стоимости .Если вы действительно можете попасть в лазарет, гораздо эффективнее установить утеплитель из выдувной целлюлозы или стекловолокна.

    Ошибка № 3: Еще один неправильный способ поднять значение r по низкой цене

    Эта ошибка аналогична описанной выше. Некоторые профессионалы могут посоветовать это домовладельцу, который ищет недорогие альтернативные изоляционные материалы.

    Сначала установите настил с уклоном, как описано в первом варианте. Затем сделайте 2 дюйма пенопластовой изоляции с закрытыми порами и заполните оставшиеся 10 дюймов.кровельной полости плотно упакованной целлюлозой. С помощью этой комбинации вы можете получить общее значение r, равное примерно 47.

    Наше мнение: Обрамление новой наклонной крыши с одновременным обеспечением того, чтобы ваша старая не протекала во время этого процесса, будет стоить примерно на 50% дороже, чем добавление качественной ПВХ-мембраны и 6 дюймов ISO или другого жесткого пенопласта высокой плотности.


    Ошибка № 4: Использование ДВП

    Если вы скажете кровельщику, что у вас очень ограниченный бюджет, он может попытаться убедить вас сделать следующее:

    Установите изоляцию из ДВП, потому что это сэкономит вам сотни долларов.

    Этот сценарий часто случается, если вы нанимаете дешевого кровельщика, который обычно устанавливает резину EDPM.

    Наше мнение: Это ДЕЙСТВИТЕЛЬНО ПЛОХАЯ идея! ДВП не является утеплителем. Он имеет только значение 1-r на дюйм и всегда устанавливается толщиной 0,5 дюйма. Следовательно, вы получите практически нулевое значение.

    Кроме того, из-за конденсата на чердаке и протечек ДВП намокнет. Влага будет задерживаться внутри, вызывая рост плесени и еще больше снижая ее эффективность.

    ДВП предназначена в качестве приклеиваемой поверхности на крышах нежилых помещений, таких как гаражи или подъезды, где значение r не требуется. Жилые помещения должны иметь настоящую изоляцию, и чем ее больше, тем лучше.

    Если ваш подрядчик предлагает использовать ДВП, мы рекомендуем вам немедленно уволить его. Ясно, что он не заботится ни о вашей крыше, ни о вас, и, скорее всего, он сделает очень низкую работу.


    Почему важно утеплить плоскую крышу

    Хотя изоляция для плоской крыши стоит дорого и может составлять до 25% от общей стоимости установки, ее наличие дает ряд важных преимуществ.

    1. Уменьшите резкие колебания температуры внутри вашего дома

    Когда у вас неизолированная крыша, вам приходится жить с довольно некомфортной комнатной температурой внутри дома. В холодные месяцы теплый воздух быстро поднимается вверх и выходит через крышу, в результате чего в комнатах очень холодно. Летом происходит обратное: горячий воздух задерживается внутри, делая комнату невыносимо горячей и липкой. Это особенно актуально для темных крыш с низким значением коэффициента изоляции r.

    Важно отметить, что Polyiso обладает лучшими характеристиками в теплом климате. Его изоляционные свойства хуже при очень низких температурах. Если вы живете в холодном регионе в течение многих месяцев в году, вам следует проконсультироваться со специалистом по выбору лучшего типа изоляции для вашего дома.

    2. Повышение энергоэффективности

    Крыша без хорошей теплоизоляции является большим источником потерь энергии. Это плохо для окружающей среды и для вашего кошелька, поскольку вы в конечном итоге тратите намного больше на свои счета за электричество.Правильная изоляция может значительно снизить потребление энергии (тепло зимой, кондиционер летом) и снизить затраты на электроэнергию на сотни долларов в год.

    Высокое значение r 20 или более в сочетании с хорошо изолированными стенами и энергоэффективными окнами может снизить ваши расходы на отопление и охлаждение на 30% ежегодно. Следовательно, только за счет экономии энергии окупится за 4-6 лет. Если у вас есть масляное отопление, окупаемость будет еще быстрее, и вы будете экономить деньги в течение многих лет после этого.

    Как вы можете видеть на изображении выше, крыша — не единственное место в доме, где происходят потери энергии. Таким образом, для оптимальной экономии вы хотите обеспечить надлежащую изоляцию всего вашего дома, включая стены, пол, окна и т. Д. Однако крыша — хорошее место для начала, поскольку она является вторым по величине источником потерь энергии после стены.

    3. Предотвратить гниение обшивки и настила крыши

    В США большинство плоских крыш либо вообще не имеют вентиляции, либо вентилируются плохо.Это связано с ошибочным первоначальным архитектурным проектом, в котором не учтена надлежащая вентиляция.

    В результате, если вы откроете большинство плоских крыш, особенно тех, что расположены в таких местах, как Аризона, вы увидите много влаги, гнили и плесени.

    Эта проблема также возникает на крышах с изоляцией из стекловолокна и без вентиляции. Иногда инспекторы обнаруживают, что он полностью мокрый; в обшивке растет сильная гниль и плесень.

    Чтобы уменьшить проблемы с вентиляцией и при этом сохранить все преимущества теплоизоляции, он идеально подходит для установки высококачественных пенопластов, таких как Polyiso или XPS.Они не подвержены проникновению влаги и сохранят крышу сухой даже без хорошей системы вентиляции.

    Просто убедитесь, что у вас достаточно изоляции, чтобы в холодные месяцы температура оболочки не превышала точку росы. Для лучшей защиты профессиональные подрядчики рекомендуют использовать пенопласт толщиной не менее 6 дюймов.


    Связанные

    Опубликован:

    Это руководство по кровле представлено Лео Б.

    Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

    Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

    Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному справочнику местных кровельщиков , чтобы привлечь больше клиентов!


    Теплоизоляция плоской кровли — узнайте, какой материал выбрать!

    Плоская крыша — популярное архитектурное решение. Выбирая такое решение, стоит знать, как его утеплить и какими материалами.Также узнайте, по каким критериям выбирают подходящую теплоизоляцию.

    Утеплитель плоской кровли — от чего это зависит?

    Основное решение, которое следует принять при теплоизоляции плоской кровли, — это материал. Тот, который вы в конечном итоге выберете, зависит от нескольких факторов, таких как расположение слоев определенных материалов, способ использования ската крыши и тип крыши.Помните, что этот процесс отличается для утепления невентилируемой крыши и другой для вентилируемой крыши.

    Утепление невентилируемой кровли

    Чаще всего потолочная конструкция является одновременно и кровельной конструкцией.В таком случае необходимо обеспечить соответствующий уклон крыши, чего можно добиться с помощью слоя стяжки, нанесенного непосредственно на плиту перекрытия, или путем правильного расположения внешнего слоя теплоизоляции. В некоторых старых конструкциях между потолочной конструкцией и крышей остается невентилируемое пространство. В настоящее время такое решение экономически и технически нецелесообразно.

    Начиная снизу: непосредственно на потолочную конструкцию укладывается пароизоляционная пленка (в некоторых слоистых системах пароизоляционная пленка может отсутствовать).Затем идут слои теплоизоляции и гидроизоляции. Если вы решили сначала нанести теплоизоляцию, то вы получите так называемую обычную систему, а если вы решите сначала установить гидроизоляцию (ее можно не использовать на конструкции потолка) — обратную систему. Наружная кровля с уклоном 3–10% может состоять из битумной мембраны, термосварной битумной мембраны (как минимум в 2 слоя) или кровельной мембраны из ПВХ / EPDM. Другие варианты — это зеленая крыша или балластная крыша (со слоем гравия, чтобы утяжелить крышу).

    Так называемые непригодные для использования плоские крыши, то есть те, которые не подвергаются полезным нагрузкам, помимо периодического обслуживания, могут быть теплоизолированы любым возможным изоляционным материалом. Выбор технологии и самого внешнего слоя зависит от параметров кровли и ожидаемого конечного результата.

    Пенополистирольные плиты наиболее популярны, так как это легкий и относительно дешевый материал (кроме специальных видов: водопоглощающий, крошащийся, трудно поддающийся обработке). Его улучшенная версия — экструдированный полистирол (XPS).

    Другой возможный изоляционный материал — это жесткие плиты из минеральной ваты. Помимо неоспоримого преимущества негорючести, у этого материала есть определенные недостатки, которые вскоре становятся очевидными при использовании на плоской крыше. Это тенденция к давлению со временем и значительному снижению изоляционной способности во влажной среде.

    Если из-за ограниченного пространства максимальная толщина изоляции мала, пенопласты PIR и PUR представляют собой привлекательный вариант. Благодаря превосходному коэффициенту теплопроводности они представляют собой непревзойденное решение, позволяющее уменьшить толщину изоляции вдвое.Лучше всего использовать теплоизоляционные материалы в виде плит с профилированными краями, которые позволяют стыковать плиты внахлест.

    Распыляемая пенополиуретан представляет собой альтернативу теплоизоляционным плитам. Система напыления позволяет устранить дефекты и щели между плитами, а также сделать плавный переход утеплителя в чердачный стиль и обеспечить равномерную толщину утеплителя очень высокого качества. Этот утеплитель плотный, легкий и отлично прилегает к поверхности.

    Пенополиуретан имеет те же изоляционные параметры, что и упомянутые выше плиты PIR и PUR, но устраняет такие недостатки, как необходимость разрезания плит или зазоров между плитами.Кроме того, в зависимости от положения гидроизоляции пенополиуретан обеспечивает ровное основание или дополнительно уплотняет снаружи. Если вы решили использовать пенополиуретан на своей крыше, обязательно обеспечьте соответствующую защиту от УФ-излучения.

    Теплоизоляция вентилируемой кровли — как ее спроектировать?

    Мы имеем дело с вентилируемой кровлей, если между потолочной конструкцией и крышей есть вентилируемый воздушный зазор.Это положительно влияет на тепловой режим здания, хотя с учетом сегодняшних знаний и требований нет необходимости в достижении удовлетворительных результатов.

    В случае вентилируемой кровли теплоизоляция укладывается непосредственно на потолочную конструкцию. Поскольку это решение не требует высокой прочности на сжатие и не подвержено влиянию внешних факторов, основным учитываемым параметром является коэффициент теплопроводности.

    В таких случаях вы можете использовать ранее упомянутые плиты пенополистирола и плиты из минеральной / древесной ваты.Изоляция из аэрозольной пены также может оказаться особенно полезной, поскольку она идеально заполняет все полости. Помните, что он обеспечивает лучшие изоляционные параметры по сравнению с вышеупомянутыми материалами.

    Если вентиляционный зазор невелик, можно использовать метод вдувания теплоизоляционного материала в это пространство — целлюлозу, гранулят на основе минеральной ваты или пенополистирол. Выдувная теплоизоляция позволяет добраться до каждой маленькой ниши, в которой невозможно уложить изоляцию обычным способом.Как вариант, можно уложить утеплитель перед монтажом кровли.

    В случае вентилируемой кровли поверхность теплоизоляции отделена от поверхности кровли. Роль воздуха, циркулирующего между этими поверхностями, заключается в уравновешивании давления, передаче свободного водяного пара и уменьшении степени нагрева слоев над потолочной конструкцией. Это решение выгодно с точки зрения тепловых свойств и влажности.

    В самой нижней точке вентилируемый зазор должен быть высотой не менее 5 см; оптимально она должна быть 10–15 см или выше.Важно создать вентиляционные отверстия (обязательно защитите их от птиц и грызунов сеткой), которые будут обеспечивать свободный поток воздуха и предотвращать накопление влаги.

    Утепление плоской кровли пенополиуретаном — несомненное преимущество

    Пенополиуретан с закрытыми порами идеально подходит для теплоизоляции плоской кровли.Такое изоляционное решение включает нанесение нескольких слоев пенополиуретана толщиной около 1–2 см каждый. Толщина эффективного изоляционного слоя крыши может составлять от 3 до 12 см при необходимости.

    Преимущество использования этого материала заключается в том, что он обеспечивает легкое, прочное и бесшовное покрытие с отличными теплоизоляционными свойствами. Он идеально прилегает к поверхности и является отличной основой для нанесения самого внешнего слоя. Вместе со слоем, защищающим от УФ-излучения и застоя воды, пена PUR отлично защищает крышу от неблагоприятных погодных условий, таких как дождь и ветер.

    Для распылительной пены рекомендуются системы окраски или распыления, но нет ничего плохого в использовании ПВХ-мембраны или термосварной битумной мембраны, приклеенной к поверхности. Было бы обидно проткнуть металлическим крепежом такой отличный утеплитель.

    Руководство по типам коммерческих изоляционных материалов для плоских крыш и значениям R

    Вторник, 19 января 2021 года

    Одним из наиболее важных факторов при выборе оптимальной теплоизоляции для плоской или пологой коммерческой крыши является проектирование с обеспечением желаемой тепловой эффективности.R-значение — это измерение для количественной оценки изоляционных свойств строительного материала. Наивысшее значение R-R на дюйм является лучшим, и это помогает определить толщину изоляции плоской крыши в соответствии со строительными нормами. Понимание относительных значений R поможет ранжировать сравнение различных материалов.

    Давайте посмотрим, как наиболее распространенные типы изоляции плоских крыш ранжируются по R-значению.

    1. Изоляция крыши из пенопласта R = до 7,5 по данным различных производителей

    Фенольная пена имела высокие заявленные начальные значения R до 7.5 на дюйм, но этот продукт не производился широко в США с начала 90-х годов из-за судебных разбирательств, касающихся коррозионного воздействия и кислотного воздействия выщелачивания на металлические настилы или металлические крепежные детали при определенных условиях. На некоторых конструкциях кровли, особенно на легких бетонных настилах, эта изоляция все еще может быть установлена.

    В настоящее время европейский производитель продает новый состав для ограниченного использования строительных материалов в США и Канаде. Специалисты могут решить, перевешивают ли преимущества изоляции с высоким значением R другие потенциальные проблемы.

    2. Полиуретановая изоляция крыши R = 7,2

    Полиуретан в напыляемой пене — это выбор с высоким значением R для изоляции плоских крыш. Центр промышленности полиуретанов Американского совета химии сообщает, что R-значения достигают 7,2 на дюйм. Для коммерческих плоских кровель обычно используется однокомпонентная или двухкомпонентная аэрозольная полиуретановая пена, а также изолированные металлические панели для ограждающих конструкций здания. В холодильных складах с морозильными или холодильными камерами часто используются металлические панели с полиуретановой изоляцией.

    Полиуретан имеет несколько преимуществ: структурные характеристики, стабильность размеров и влагостойкость. Основное преимущество аэрозольной полиуретановой пены (SPF) заключается в том, что она может прилегать к неровным поверхностям на самых разных основах. Обычно наблюдается долговременная стабильность значения R, а также высокая огнестойкость. Полиуретан имеет более узкое окно ограничений по температуре и влажности в некоторых климатических условиях.

    3. Кровельный утеплитель из полиизоцианурата R = 6.8 *

    Полиизоцианурат (полиизо) представляет собой пену с закрытыми порами, приклеенную к различным облицовочным материалам, таким как стекло или фольга. Вспенивающие агенты, используемые для производства продукта, со временем эволюционировали для достижения экологических целей. Многие производители сертифицируют свои вспенивающие агенты, соответствующие требованиям EPA, как не содержащие ХФУ или ГХФУ для соответствия стандартам изоляции кровли с нулевым озоноразрушающим потенциалом (ODP).

    Промышленность полиизо установила стандарт под названием «LTTR» — длительное термическое сопротивление, который указывает, как полиизо будет изолировать с течением времени; это, по сути, устаревшее R-значение.

    В качестве примера, R-значение панели из полиизоцианурата, облицованной фольгой, изготовленной с использованием пентана, колеблется от начального R-значения 6,8 на дюйм до 5,7 на дюйм, как прогнозируется с течением времени. Изоляция кровли из вспененных полиизоциануратных плит — одна из лучших кровельных изоляционных материалов и один из лучших вариантов для обеспечения очень высокого теплового КПД. Полиизо доступен для систем изоляции плоских крыш, а также может поставляться в виде конической теплоизоляционной плиты для плоских крыш.

    Проектировщики, которые проходят сертификацию в рамках систем оценки экологичности зданий, таких как LEED®v4, хотели бы рассмотреть вопрос о добавлении изоляции к плоской крыше, такой как изоляция крыши из негалогенированного полиизоцианурата.Эти составы не содержат огнестойких химикатов, которые могут отрицательно повлиять на окружающую среду.

    Polyiso — единственный изоляционный материал из пенопласта для прямого нанесения на стальные настилы, получивший одобрение FM для кровельных систем класса 1. Он также классифицирован UL для изоляции непосредственно от стального настила под однослойными и асфальтовыми кровельными мембранами.

    Изоляция для кровли из полиизо также производится с высокой плотностью, что позволяет использовать ее в качестве облицовочной плиты. Покрытия защищают конструкцию крыши от движения по крыше, механических повреждений и града.Эти плиты кровельного покрытия упругие и легкие.

    Ассоциация производителей полиизоциануратной изоляции (PIMA) проделывает выдающуюся работу по исследованию последних тенденций в области развития полиизо и оказывает большую поддержку индустрии изоляционных материалов.

    * Начальное, а не старое значение LTTR, для эффективного сравнения с другими продуктами

    4. Изоляция крыши из экструдированного полистирола высокой плотности (XPS) R = 5

    Экструдированный полистирол (XPS) с R-значением приблизительно 5 на дюйм создается с использованием процесса экструзии для получения изоляции из жесткого пенополистирола с закрытыми ячейками.Многие производители добавляют в рецептуру краситель, чтобы придать уникальный цвет, обычно розовый, зеленый или синий, чтобы отличить бренд продукта.

    Большинство XPS используется для настенных и подземных работ. Для коммерческих кровель он чаще всего используется для мембранной сборки перевернутой крыши (IRMA) или систем защищенной мембранной крыши (PMR). Экструдированный полистирол обычно оценивается по средней стоимости по сравнению с R-значением с точки зрения оценки затрат и выгод плоских кровельных материалов.

    Он уязвим для клеев на основе растворителей и горячего асфальта, и его использование в системах PMR, требующих балласта, может сделать конструкционный вес узла проблемой.

    5. Изоляция крыши из пенополистирола высокой плотности (EPS) R = 4,6

    Пенополистирол (EPS) изготавливается из тех же основных полистирольных смол, что и XPS, но производственный процесс отличается, в результате чего формируются шарики, которые нарезаются на них разных размеров и форм или формуются. Для сравнения, изделия с высокой плотностью имеют приблизительное значение R 4,6.

    Подрядчикам нравится устанавливать пенополистирол, так как его можно легко разрезать в соответствии с условиями на стройплощадке, и он легкий.Теоретически он имеет более стабильное значение R с течением времени, поскольку отсутствуют химические вспениватели, которые могут выделять газ. Нет текущих исследований, которые могли бы подтвердить этот атрибут.

    Однако у

    EPS есть несколько недостатков. Он горюч, впитывает воду, может сжиматься и деформироваться при воздействии высоких температур и несовместим с продуктами на нефтяной основе, такими как растворители, покрытия и клеи. Кроме того, пешие прогулки по крыше могут повредить материал.

    6. Решетки и панели из стекловолокна и минерального волокна R = зависит от производителя

    Промышленные кровельные предприятия отказались от жестких стеклопластиковых панелей размером два на четыре, поскольку однослойные кровельные системы заняли большую долю рынка.Мягкое покрытие из стекловолокна не рекомендуется для систем EPDM, PVC или TPO. Традиционно листы из стекловолокна использовались в качестве основы для систем горячей кровли, и у них было несколько преимуществ: они обеспечивали высокую огнестойкость и гибкость, а также были химически инертными и устойчивыми к росту плесени.

    На рынке коммерческих кровельных систем было немного поставщиков, обладающих необходимыми ресурсами для поддержки тестирования различного кода в современных сборках. В настоящее время рулоны из стекловолокна можно приобрести для специального использования, например, для металлической изоляции зданий.Кроме того, для определенных применений существуют варианты минеральной ваты, не содержащей формальдегида.

    7. Перлитовая плита R = 2,7

    Считается «низкой теплоизоляцией» в производственном процессе, его обычно комбинируют со связующими и армирующими целлюлозными волокнами. В производстве с конца 1950-х годов перлит считался пионером экологического изоляционного материала для плоских крыш из-за высокого содержания в нем вторичных бумажных отходов, которые часто производятся из использованных телефонных справочников.Он экономичен и имеет стабильное значение R. Версии продукта с высокой плотностью установки могут быть установлены на широкие канавки с размахом металлической палубы до 2 1/2 дюймов. В системах горячей кровли перлит доступен в ряде композитных строительных плит, включая OSB и гипс.

    Плиты из перлита могут гнить во влажном состоянии и требуют обработки поверхности или покрытия для предотвращения чрезмерного поглощения асфальта во время укладки. Опять же, с появлением однослойных кровельных систем и увеличением их технических характеристик, этот продукт теряет популярность в качестве коммерческого кровельного покрытия.

    Коэффициент R

    является лишь одним из многих критериев при выборе изоляции плоских кровель для коммерческого использования. Изоляция — это всего лишь один компонент в полной сборке кровли. Другими определяющими факторами могут быть:

    1. Соответствие стандарту ASHRAE 90.1, Международному кодексу энергосбережения (IECC), Международному строительному кодексу (IBC), Международному экологическому строительному кодексу (IgCC), стандартам провинций и территорий Канады.
    2. Требования UL или FM.
    3. Стандарт ASHRAE 189.
    4. S. Рейтинговая система LEED Совета по экологическому строительству.

    Дополнительную информацию об утеплении кровли см. В нашем подробном руководстве по полиизоизоляции.

    Какой толщины должна быть изоляция на плоской крыше?

    Получите быстрое предложение, связавшись с нами!

    Согласно новым действующим нормам Новоклимат, толщина изоляции плоской кровли должна соответствовать или превышать значение R-41 для новых построек.

    Однако достичь этого значения при ремонте существующих зданий может быть трудно, а то и невозможно.Поэтому вам следует постараться максимально приблизиться к этому значению в зависимости от типа крыши и используемых изоляционных материалов.

    Clinique de la toiture FCA , кровельная компания из Монреаля, расскажет вам больше об этом!

    Изоляция кровли и энергоэффективность

    Знаете ли вы, что ваш дом может потерять до 30% тепла, если изоляция крыши будет недостаточной? И это верно независимо от того, есть ли у вас скатная или плоская крыша!

    Фактически, плохо утепленная крыша приведет к значительным потерям тепла.Вы заметите это, например, если на краю крыши есть сосульки или если снег на вашей крыше тает слишком быстро.

    Значительные счета за электричество также должны предупредить вас о возможной проблеме с изоляцией.

    Независимо от того, есть ли у вас крыша жилого или коммерческого назначения, повторная изоляция крыши, безусловно, будет хорошей инвестицией, поскольку вы можете легко снизить свой счет за электроэнергию на 25%!

    Какой толщины должна быть изоляция на плоской крыше?

    Толщина изоляции плоской крыши будет зависеть от нескольких факторов: доступного пространства, типа используемой изоляции, типа конструкции здания и т. Д.Толщина утеплителя плоской крыши будет зависеть от нескольких факторов.

    Но прежде чем проводить какие-либо работы по утеплению, рекомендуется обратиться за помощью к специалисту по утеплению кровли. Затем они могут осмотреть структуру вашей крыши.

    Поскольку лучшая изоляция заставляет снег накапливаться, а не таять, важно убедиться, что конструкция крыши способна выдержать этот дополнительный вес.

    Толщина изоляции крыши будет зависеть от желаемого уровня R-ценности; чем выше значение R, тем больше потребуется изоляции.

    Каковы стандарты R-value для плоских крыш?

    Для зданий, построенных до 2012 года, стоимость составляет R-30, а для более новых зданий — R-41.

    Однако, как уже было сказано ранее, при ремонте порой невозможно достичь этой цифры, поэтому мы стараемся максимально приблизиться к ней.

    Материалы разные

    Вы можете использовать различные материалы для изоляции плоской крыши, в том числе следующие:

    • Панели изоляционные из пенопласта

      Полужесткие или жесткие изоляционные панели доступны в различных размерах и толщинах.Разработанные для плоских стен и крыш, они имеют значение от R-4 до R-6 на дюйм толщины.

    • Выдуваемые и распыляемые продукты

      Различные типы изоляционных материалов можно обдувать или распылять, и они имеют переменную R-ценность.

      • Целлюлозное волокно

        Очень популярное и полностью натуральное целлюлозное волокно, которое можно распылять или выдувать. Он сделан из переработанных газет и доступен по невысокой цене. Он имеет R-значение примерно 3.7 на дюйм, поэтому вам понадобится минимум 11 дюймов толщины изоляции, чтобы получить значение R-40.

      • Уретан

        После распыления уретан расширяется и имеет большое преимущество перед панелями и стекловолокном, так как он может заполнять зазоры и обеспечивать оптимальную изоляцию. Уретан обладает высокой изоляционной способностью и имеет R-значение 7,2 на дюйм при выдувании и R-6 на дюйм, если рассматривать его долговременную эффективность.

    Как видите, толщина утеплителя плоской кровли зависит от ваших потребностей, вашего бюджета и типа используемого материала.

    Чтобы убедиться, что вы используете правильный продукт и чтобы толщина изоляции плоской крыши была достаточной, обратитесь за советом к Clinique de la toiture FCA, к специалисту по замене кровли и изоляции кровли.

    Мы обслуживаем Северный Монреаль, Восточный Монреаль, Лаваль и многие другие районы Монреаля!

    Какое значение R необходимо для коммерческой крыши?


    Вы можете спросить, нужно ли мне… или нет, довести мою крышу до определенного значения R, чтобы соответствовать строительным нормам?

    Короткий ответ: если вам нужно полностью снять кровельную систему до настила, то да, вам нужно соответствовать последним минимальным требованиям к R-значению.

    Если вы можете заменить крышу над существующей крышей, вы этого не сделаете.

    Чтобы определить, нужно ли вам снимать существующую крышу полностью до настила или нет, необходимо ответить на несколько вопросов:

    • Сколько кровельных систем у вас установлено в настоящее время?
    • Есть ли у вашей изоляции какое-либо насыщение?
    • В каком районе страны находится ваша крыша?


    В этом посте мы покажем вам, как можно получить ответы на все эти вопросы, и, в зависимости от ответов, мы покажем вам возможные варианты кровли, которые у вас будут.

    В West Roofing Systems мы полностью удаляем и заменяем коммерческие кровельные системы и при необходимости приводим их в соответствие с нормативами. И если реставрация отвечает интересам владельца здания, мы рекомендуем и этот вариант.

    Давайте займемся этим:


    Надо ли все снимать или можно заново накрыть крышу?

    Первое, что вам нужно знать, я собираюсь снять все с моей крыши и спуститься на палубу, или я могу заново накрыть крышу над тем, что уже есть?

    Если вы собираетесь начать все заново и убрать все до основания, ваша новая крыша должна иметь минимальное значение R.

    Если вы находитесь в Зоне 5, минимальное значение R для вашей новой крыши должно быть R-30. Вот карта США с указанием всех зон:

    ИСТОЧНИК (стр. 22) — https://www.energycodes.gov/sites/default/files/becu/2018_IECC_commercial_requirements_envelope.pdf

    И для каждой зоны требуемые значения R для новой крыши:

    ИСТОЧНИК (стр. 27) — https://www.energycodes.gov/sites/default/files/becu/2018_IECC_commercial_requirements_envelope.pdf

    Теперь, если вы восстанавливаете свою крышу (например, не сносите ее до настила), например, устанавливая систему силиконового покрытия крыши, ваша существующая крыша не должна достигать отметки R-30.

    Если вы собираетесь укладывать распыляемую пену на существующую крышу или однослойную систему поверх существующей крыши, ваша новая крыша не обязательно должна соответствовать требованиям R-30. Вам нужно остерегаться другого строительного кодекса, и это максимальное количество кровельных слоев, которое вы можете иметь на коммерческой крыше.

    Согласно строительным нормам, на коммерческой крыше может быть только два слоя кровли.

    Если у вас два слоя, и вы хотите установить кровельную систему поверх, это не будет соответствовать строительным нормам. Вам нужно будет полностью удалить хотя бы один слой перед добавлением нового слоя.

    Вот краткое изложение того, что мы собираемся рассмотреть:

    Что нужно сделать владельцу здания в первую очередь?


    Первое, что вам следует сделать, — это связаться с подрядчиком по кровельным работам, который находится относительно близко (мы рекомендуем в пределах 100 миль) от вашего здания, и он может взять несколько образцов керна для анализа.

    Что вам скажет образец керна:

    • Сколько существует кровельных слоев?
    • Если в вашей изоляции есть насыщение
    • Какой тип колоды присутствует?
    • Сколько лет крыше?


    Если некоторые (или ни один) из ваших образцов керна показывают насыщение, вы можете попросить подрядчика по кровельным работам провести инфракрасный контроль. Инфракрасный осмотр определит, какая часть вашей текущей изоляции насыщена.

    Так как под подложкой невозможно увидеть, необходима инфракрасная камера.

    После инфракрасного осмотра, если у вас есть 25% или менее насыщение вашей изоляции и у вас есть только один кровельный слой, вы можете удалить только насыщенную изоляцию, установить новую изоляцию, а затем добавить кровельную систему поверх.

    Если у вас уже есть два слоя кровли и изоляция, насыщенная на 25%, можно использовать силиконовую реставрационную мембрану.

    Силиконовая реставрационная мембрана (SRM) — это бесшовная кровельная система, которая восстанавливает вашу текущую крышу и может вернуть ее обратно по 10-20-летней гарантии.

    Наилучшим преимуществом SRM является то, что он считается техническим обслуживанием согласно строительным нормам и не считается еще одним кровельным слоем.

    Что произойдет, если у меня под моей крышей насыщенность более 25%?


    Если у вас насыщение более 25%, лучше всего снять крышу и всю изоляцию и начать заново.

    В этом сценарии вам необходимо убедиться, что ваша следующая крыша соответствует значениям R, указанным в предыдущих разделах, или превышает их.

    Как сделать коммерческую крышу на Р-30?

    Вот R-значения самых популярных коммерческих кровельных систем:

    • Пенополиуретан для распыления: 6.6 на дюйм толщины
    • Металл: 0,00 на дюйм толщины
    • TPO: 0,24 на дюйм толщины
    • EPDM: 0,33 на дюйм толщины
    • BUR Гравий: 0,34 на дюйм толщины
    • BUR Smooth: 0,24 на дюйм толщины
    • Изоляция XPS: 5,0 на дюйм толщины
    • Изоляция EPS: 3,85 на дюйм толщины
    • Полиизо: 5,5 на дюйм толщины


    При выборе кровельной системы вы должны учитывать множество факторов, таких как (R-ценность, стоимость срока службы и возможность возобновления), но мы хотели дать вам несколько вариантов, которые вы можете использовать, чтобы получить крышу. Р-30.

    1. Установить однослойную кровельную систему


    Однослойная кровельная система (TPO или EPDM) имеет коэффициент сопротивления 0,24–0,33 при типичном установленном уровне толщины, поэтому вам потребуется значительная толщина изоляции, чтобы получить R-30.

    Polyiso — отличный выбор для изоляции из-за его цены и характеристик, а с R-значением 5,5 вам потребуется установить почти 6 дюймов, чтобы достичь отметки R-30.

    Установите однослойный слой поверх полиизоизоляции, и вы соблюдаете все требования.

    2. Установить кровельную систему с распылительной пеной

    Кровельная система с распыляемой пеной имеет показатель R 6,6 на квадратный дюйм толщины. В большинстве случаев распыляемую пену можно наносить непосредственно на существующие кровельные системы, но в некоторых случаях требуется полиизо-плита.

    Если вы установите 2 дюйма панели ISO (R-11) и 3 дюйма распыляемой пены (R-19,8), вы получите более R-30.

    Тебе нужно сесть на Р-30 или можно переоборудовать крышу?


    Надеюсь, теперь у вас есть четкое представление о том, что кровельный подрядчик будет делать, чтобы предоставить вам лучшие варианты кровли в зависимости от вашей ситуации.

    Как вы думаете?

    Как вы думаете, сможете ли вы использовать систему SRM? Вы уверены, что вам нужно удалить все до колоды и набрать это новое значение R-value?

    Связаться с местным подрядчиком по кровельным работам, чтобы они могли взять образцы керна и провести инфракрасный осмотр, — отличное начало.

    А если вы хотите узнать больше о кровельных системах, о которых мы говорили сегодня, перейдите по ссылкам ниже:

    Полное руководство по силиконовым кровельным покрытиям

    Полное руководство по напылению кровельных покрытий из пеноматериала

    ВИДЕО: Установка однослойной мембраны и преимущества:


    Автор: Грег Паля

    Грег Паля — менеджер по цифровому контенту West Roofing Systems, Inc.У него есть степень бакалавра наук. Имеет степень магистра маркетинга в Университете Акрона и степень магистра маркетинга в Университете Уолша. Когда он не пытается увеличить посещаемость веб-сайта, вы можете найти его на баскетбольной площадке или поле для гольфа.

    Рекомендации по проектированию плоских крыш

    Конструкция плоской крыши представляет собой законченную систему. Обычно он состоит из несущей конструкции, пароизоляции, утеплителя, гидроизоляции и эффективной вентиляции. Несущая конструкция обычно представляет собой двутавровую плиту, гофрированный стальной лист, железобетонную плиту или пустотную плиту.

    Опоры стальных гофрированных конструкций

    Стальные листы должны быть толщиной 0,65 мм и более. Толщина алюминия должна быть не менее 0,9 мм. Перед установкой изоляции очистите все металлические листы.

    Общая толщина изоляции, мм Стыки не поверх профиля, макс. «a» мм Стыки поверх профиля, макс. «a» мм Для каждого профиля, мин. «b» мм
    20 120 120 35
    50 120 170 35
    80 180 220 35
    100 200 35
    120 220 35

    Пароизоляция — это ограждающий слой здания, который предотвращает попадание нежелательного влажного воздуха внутри помещений в слои конструкции.Выполните пароизоляцию битумной мембраной или нестареющей пластиковой пленкой толщиной 0,20 мм. Его необходимо установить как можно ближе к теплой внутренней стороне конструкции (не менее трех четвертей теплоизоляции должно быть поверх пароизоляции). При необходимости в качестве основы для пароизоляции использовать слой утеплителя из каменной ваты толщиной 20-70 мм. Особое внимание следует уделять герметизации проходов пароизоляции, таких как потолочные светильники, вентиляционные каналы и трубы и т. Д. Мы рекомендуем использовать пароизоляцию во всех типах конструкций плоских крыш.

    При использовании утеплителя из каменной ваты Paroc вы не выбираете продукты, основанные на несущей конструкции. Выбирайте подходящие продукты, исходя из их пожарной классификации, механических свойств и долговечности. Изоляционные плиты действуют как слой распределения веса, а это означает, что прочностные характеристики утеплителя и кровельного материала должны быть совместимы.

    Плоские крыши испытывают множество различных нагрузок, которые необходимо учитывать при выборе изоляционных материалов.
    Классы напряжений изоляционных плит

    . Напряжение / прочность на сжатие теплоизоляционных плит проверяется в соответствии с EN 826 (при 10% деформации или при текучести или разрыве).

    Использование конструкции Нижний и промежуточный слой
    Верхний слой
    Класс нагрузки R1: (легкий)
    Здание обычного хранения
    PAROC ROS 20 PAROC ROB 80 (т)
    Класс нагрузки R2: (нормальный)
    Обычное жилое или офисное здание
    PAROC ROS 30 (г)
    PAROC ROB 60 (т)
    Класс нагрузки R3: (тяжелый)
    Обычное производственное здание
    PAROC ROS 50 (г) или PAROC ROS 60 (г)
    PAROC ROS 80 (т)
    Класс нагрузки R 4: (экстремальный)
    Промышленное здание с высокими требованиями
    PAROC ROS 60 (г) PAROC ROS 80 (т)

    Приведенные выше значения действительны также для перекрытий и плит с пазами.

    Используйте не менее двух-трех слоев минеральной ваты, где верхний слой тверже и жестче. Верхний слой также более тонкий (20–70 мм). Используйте плиты с канавками так, чтобы канавки находились как можно ближе к поверхности изоляции (20–70 мм от верхней поверхности). При использовании утеплителя плитного типа расположите стыки в шахматном порядке и убедитесь, что они не образуют сетку.

    Изоляционные плиты и кровля обычно механически крепятся к несущей конструкции из-за силы всасывания ветра и других сил, действующих на конструкцию.Каждый материал террасной доски требует своего крепления и способов крепления. Прикрепите мембраны к основанию с помощью битума, специальных механических креплений или их комбинации.

    Механические крепления относятся в основном к использованию саморезов по металлу, дереву или расширяющихся крепежных приспособлений для бетона / легкого бетона. Телескопический эффект фиксирующих устройств должен быть не менее 20%. Выбирайте шурупы для листового металла, длина которых как минимум на 20 мм превышает толщину изоляции. Действует следующее минимальное количество точек крепления:

    Площадь Кол-во / м 2 * Макс.расстояние; в обоих направлениях (мм)
    Средняя зона
    1-2 1200
    Краевая зона
    3–4 600
    Угловая зона
    3–6 600

    * Расчет исходя из типа мембраны и местной ветровой нагрузки.

    Подбирайте кровельные мембраны по уклону кровли. Требования к кровле становятся более жесткими по мере уменьшения уклона кровли. Достаточный уклон обеспечивает хороший и экономичный результат.

    Для вентилируемого раствора PAROC Air обеспечьте вентиляцию с помощью подходящих вентиляторов низкого давления в сборных каналах или вентиляционных зазорах в карнизах. Сплошные вентиляционные желоба направлены от карниза к коньку и соединены с коллекторными каналами с обоих концов.(Более подробная информация ниже.)

    Вентилируемая, влагостойкая плоская крыша: PAROC Air

    Так работает PAROC Air:

    1. Движение ветра заставляет воздух подниматься по канавкам в сторону более широкого канала гребня.
    2. Плиты из каменной ваты толщиной 50 мм защищают пароизоляцию и гарантируют ее эффективность.
    3. Пароизоляция состоит из пластикового листа или аналогичного материала. Это предотвращает конденсацию восходящего теплого воздуха на мембране.Пароизоляция и соединения с остальной конструкцией не должны иметь протечек. Стыки должны перекрываться не менее чем на 200 мм, иначе это может привести к эффекту дымохода, при котором влажный воздух зимой втягивается и замерзает внутри конструкции. Пароизоляция также устраняет сквозняки, обеспечивая лучшую работу системы вентиляции во всем здании.
    4. Рифленая каменная вата с высокой паропроницаемостью переносит влажный воздух по канавкам к вентиляционным отверстиям. В плите предусмотрены пазы глубиной 20 мм и шириной 30 мм.Затем поперечные каналы прорезаются в канавках в местах пересечения с такими элементами, как мансардные окна и противопожарные люки.
    5. Более широкий гребневой канал, вырезанный вручную, должен иметь ширину 100 мм и глубину 20 мм. Этот канал соединяет канавки, идущие вверх по скату, с вентиляционными отверстиями на крыше.
    6. Плита из каменной ваты толщиной 20 мм сохраняет воздух в канавках примерно на 5 градусов теплее, чем наружный воздух. Эта доска образует основу для внешней мембраны.
    7. В доске сделаны отверстия под вентиляционными отверстиями на крыше.
    8. Металлические или пластмассовые вентиляционные отверстия в крыше наконец выводят влажный воздух наружу. Вентиляционные отверстия в кровле устанавливаются с интервалом 6–8 м по коньку и с интервалом 10–12 м в долинах. Они имеют диаметр 100 мм и высоту около 400 мм.

    Используйте негорючие изоляционные материалы класса A1, чтобы исключить необходимость в отдельных противопожарных изоляторах. Каменная вата также упрощает горячие работы на кровлях.

    Снижение шума кровельной системы Paroc

    Снижение шума для 20 мм PAROC 80 т + 130 мм PAROC ROS 30 на Plannja TRP 200.


    Зоны движения: открытые террасы и террасы / перевернутые крыши

    В системах с перевернутой крышей водопад готовится к несущей конструкции. Установите гидроизоляцию, которая также выполняет функцию пароизоляции, непосредственно на настиле крыши. Установите изоляцию поверх кровли и накройте ее фильтровальной тканью. Последний слой, например гравийный балласт или бетонная плита, достаточно тяжелый, чтобы удерживать изоляцию на месте.

    Перевернутая конструкция идеальна во многих отношениях: пароизоляция всегда адекватна, а кровельная мембрана защищена от мороза, механических нагрузок, солнечного излучения, загрязнения воздуха и других разрушающих воздействий.

    Как утеплить жилую плоскую крышу

    Итак, как изолировать плоскую крышу или убедиться, что у вас уже установлена ​​соответствующая изоляция?

    Это вопрос, который задают многие домовладельцы, когда речь идет об их плоских крышах. Недостаточная изоляция стоит денег. Не говоря уже об усилении дискомфорта как зимой, так и летом. Таким образом, правильно изолированная плоская крыша не только экономит ваши деньги, но и повышает уровень комфорта, поддерживая температуру в доме на приемлемом уровне.

    Большинство плоских крыш жилых домов построено из двутавровых балок или открытой конструкции 2 x 4, покрытой OSB под атмосферостойким слоем кровельного материала. Это оставляет очень мало места для изоляции. Подрядчик может и обычно будет изолировать пространство между балками как можно лучше, но это все еще не эффективный метод, поэтому основной вариант — утеплить сверху, добавив слой жесткого пенопласта поверх плиты OSB.

    Этот метод работает, но R-Value или эффективность изоляции ограничены из-за ограничений по толщине пены.

    Другой метод, обычно используемый при утеплении плоской крыши, состоит в том, чтобы покрыть крышу коническим настилом, который дает некоторое пространство для изоляции и добавляет небольшой уклон к крыше, обеспечивая более эффективный способ отвода воды.

    Итак, какой лучший метод вы спросите?

    Простой ответ — преобразовать вашу крышу с низким уклоном в крышу с уклоном, либо оторвав старую крышу и построив на ее месте новую с уклоном, либо построив уклон поверх плоской поверхности. Это довольно дорогой и не всегда осуществимый вариант.Многие дома с пологими крышами здесь, в Берлингтоне и Оквилле, архитектурно спроектированы вокруг пологой крыши, поэтому любые внесенные изменения повлияют на визуальную привлекательность дома.

    Следующий вариант — во-первых, избавиться от баночных светильников, которые обычно устанавливают в пологих потолках. Они красиво выглядят изнутри, излучают приятный акцентный свет и хорошо освещают комнату, но не могут быть изолированы, таким образом, эффективно создают массивное отверстие в потолке для выхода тепла. Это может быть проблемой для некоторых домовладельцев, поскольку им нравится внешний вид света.Вы должны решить, стоит ли потеря энергии затрат на электроэнергию.

    Следующее — правильно утеплить крышу снизу.

    Leave Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
