Устройство оголовка для скважины: Назначение, устройство и как установить оголовок на трубу водяной скважины

Содержание

Назначение, устройство и как установить оголовок на трубу водяной скважины

Скважинный оголовок – важная и необходимая составная часть, которая используется при обустройстве скважины. Главное предназначение оголовка — герметизация, защита от проникновения в устье скважины посторонних предметов и жидкостей.

В специализированных магазинах можно найти огромное количество разных видов оголовков для всех диаметров индивидуальных скважин.

Назначение оголовка:

  1. Герметично закрывает скважину;
  2. Увеличивает дебет небольших песчаных скважин;
  3. Позволяет надежно подвесить насос на разные глубины.

Устройство скважинного оголовка:

  1. Верхняя крышка – 1
  2. Нижний прижимной фланец – 2
  3. Резиновое уплотнительное кольцо – 3
  4. Болты для крепления – 4
  5. Проходная компрессионная муфты ПНД – 5
  6. Гермоввод под кабель питания насоса – 6
  7. Два верхних рым-болта – 7
  8. Карабин для страховочного троса – 8

Существуют большое количество разновидностей герметичных скважинных оголовков, изготовленных разными производителями и выполненных из различных материалов. Основные материалы, применяемые для изготовления оголовков: металл, чугун и пластик.

Чем отличаются чугунные и пластиковые оголовки?

Отличие в допустимой нагрузке: на оголовок из пластика можно повесить водоподъёмное оборудование весом не более 200 кг, а на оголовок из чугуна – до 500 кг. При расчётах нужно учитывать общий вес насоса, кабеля, троса, трубы и воды в ней.

Установка оголовка на скважину

  1. Разобрать оголовок на две части, и нижний фланец одеть на обсадную трубу.
  2. Далее натянуть резиновое уплотнительное кольцо на край скважинной трубы (для удобства кольцо и трубу следует обработать силиконовой смазкой).
  3. Верхнюю часть оголовка (крышку) закрепить на водонапорной трубе с противоположной стороны от насоса.
  4. Прикрепить к крышке страховочный трос за карабин и продеть кабель через гермоввод.
  5. После этого спустить насос в скважину на нужную глубину. При этом верхняя крышка оголовка встаёт на обсадную трубу.
  6. В завершении соединить верхнюю и нижнюю части оголовка болтами. При этом необходимо, чтобы уплотнительное кольцо герметично обжимало колонну.

Оголовок для скважины — как правильно выбрать и установить

Водоснабжение дома должно быть качественным, а это значит, что необходимо очищать питьевую воду. Установка кессона или приямка защитят воду от загрязнений лишь частично, а фильтр может быстро выйти из строя по причине попадания мусора в скважину. Поэтому при бурении обязательно нужно установить оголовок для скважины.

Что такое скважинный оголовок и зачем он необходим

Оголовком для скважины называется устройство, перекрывающее обсадную трубу в верхней части для защиты скважинного устья от попадания в нее мелкого сора и загрязнений.

Конструктивно оголовок представляет собой герметичную крышку и решает ряд задач:

  1. Обеспечивает герметичность источника воды, защищая водоносный слой от загрязнений.
  2. Формирует оптимальный микроклимат. При герметизации трубопровода снижаются потери тепла, вследствие чего участки, пролегающие на уровне промерзания грунта, не замораживаются, продолжая прокачивать воду.
  3. Увеличивает эффективность работы и надежность фиксации насосного оборудования. Герметизация устья создает давление в обсадной трубе, благодаря которому вода выкачивается из водоносного горизонта.
  4. Играет роль переходника с большего диаметра на меньший.

При снабжении скважины оголовком обеспечивается более длительный срок ее эксплуатации.

Основное преимущество установки оголовка в том, что сделать это достаточно просто.

Устройство состоит:

  • из фланца;
  • из крышки;
  • из уплотнительного кольца.

Кроме того, оголовок может быть доукомплектован рым-болтами (болтами с кольцами для закрепления троса), крепежными изделиями, карабинами, штуцером для водоподведения, кабельным вводом (для электроприводов).

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец.

Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

  • доступная цена, малый вес;
  • стойкость к возникновению коррозии;
  • устойчивость к химически активным веществам.

Основное преимущество пластиковых оголовков — функциональность. Это значит, что в базовой части устройства может находиться внутренняя съемная крышка и коробка с клеммами для подключения кабеля. Полимерный материал изолирует электрический ток.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

  • устойчивость к перепадам температур;
  • повышенный срок эксплуатации;
  • высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

  1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
  2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
  3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

  1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
  2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
  3. Карабин. Закрепляет трос с подвешенным на него насосом.
  4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
  5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
  6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
  7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
  8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
  9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС Символы, обозначающие «Оголовок скважинный».
А Антивандальное устройство.
П Указан на изделии: П — пластик (или ПВХ).
Б Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100 Значение наружного сечения трубопровода.
25, 32, 40, 57, 62 Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

  1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
  2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
  3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Как самому сделать оголовок

Простая конструкция — «тарелка» с ввинченной в нее обсадной трубкой, рым-болтом и просверленным входом для электропроводки.

Оголовок своими руками можно изготовить следующим образом:

  1. Из стали толщиной 10 мм вырезается фланцевый «блин», в котором просверливается отверстие под обсадную трубу и кабель.
  2. Все отверстия и края шлифуются, чтобы удалить заусенцы.
  3. К крышке привариваются рым-болты (один используется для петли при креплении троса насоса, два других применяются для подвешивания насоса и провода к нему).
  4. Просверливаются дополнительно отверстия под болтовые соединения.

Толщина слоя резины под уплотнитель должна составлять не менее 5 мм.

Электрокабель желательно защитить термоусадочной муфтой.

Самодельный оголовок устанавливается на поверхности трубы, болты рекомендуется вкручивать до тех пор, пока уплотнительная прокладка не зафиксирует фланец и крышку.

Выбираем оголовок для скважины, виды, обзор, устройство, размеры

Начнем с небольшого треша, а называется он: “оголовок для скважины своими руками”

Оголовок для скважины своими руками

Так вот, основное назначение оголовка — это максимально герметизировать скважину от проникновения туда инородных предметов, насекомых и талых вод во время весенних паводков. Также выполняет функцию удержания насоса в скважине на страховочном тросе.

Виды оголовков

  • крышка-оголовок для скважин с адаптером
  • внутренний (пластиковый или чугунный)
  • наружный (пластиковый или чугунный)

Крышка оголовок для скважин оборудованных скважинным адаптером

Устройство оголовка

Устройство оголовка крышки

Такой оголовок не предусматривает отверстия для выхода трубы, но предусматривает место для крепления страховочного троса и отверстия для вывода кабеля питания насоса.

Оголовок-крышка в сборе

Монтируется на кондуктор выполненный из чугуна имеет голубой цвет. Данный оголовок подойдет только для тех, кто установил скважинный адаптер. Крышка закрывается герметично и фиксируется шестигранником

Размеры крышки:

  • D (мм) наружный обсадной колонны 125-133
  • D (дюйм) кабельного отверстия 1″
  • D (дюйм) вентиляционного отверстия 3/4″
  • Вес, кг 3,2

Внутренний оголовок.

Устройство оголовка

Устройство внутреннего оголовка

Внутренний оголовок для скважины монтируется непосредственно  на пластиковую трубу скважины. Крепление внутреннего оголовка в трубе производится путем затягивания поочередно четырех болтов. Резинка расположенная внутри увеличивается в размерах, тем самым создает герметичность в скважине и защищает ее от талых вод.

На внутреннем оголовке присутствует кабель-вывод и переходник для водоподъемной трубы, на нижней части оголовка вкручено ушко для крепления страховочного троса.

Размеры внутренних оголовков:

  • Диаметр кабельного ввода, дюйм 7/16
  • Диаметр обсадных труб (наружный), мм от 88 до 129
  • Диаметр (наружный) для напорной трубы, мм 32

Пластиковый оголовок для скважины

Устройство оголовка

Устройство оголовка для скважины

Устройство оголовка Джилекс: имеет конструктивную особенность, труба смещена и находится не по центру. Состоит из двух фланцев и резинового кольца между ними. Садится на скважину очень прочно. Оголовок имеет кабель вывод и рым-болт с сережкой для крепления страховочного троса.

При монтаже пластикового оголовка болты необходимо затягивать крест-на-крест во избежании перекоса.

Размеры пластиковых оголовков для скважины Джилекс:

  • Обсадной диаметр — от 107 до 152 мм
  • Диаметр напорной трубы — 32 и 40 мм
  • Диаметр кабельного ввода: 1/2″

Чугунные оголовки

Устройство чугунного оголовка

Чугунные оголовки для скважины Джилекс предназначены для монтажа тяжелых и промышленных насосов, могут выдерживать груз массой до 500 кг.

Также состоит из двух фланцев и резинового кольца, имеет кабель-вывод и кольцо для страховочного троса.

Размеры оголовка:

  • Обсадной диаметр — от 107 до 152 мм
  • Диаметр напорной трубы — 32 и 40 мм
  • Диаметр кабельного ввода: 1/2″

Оголовок для скважины своими руками

Грамотное обустройство скважины невозможно без применения необходимого узла – оголовка. Установка оголовка на скважину не только защищает конструкцию от попадания в нее инородных предметов, но и значительно облегчает эксплуатацию колодца системы водоснабжения.  Некоторые люди придерживаются того мнения, что установка оголовка – лишние расходы: устье скважины можно обмотать пленкой или скотчем, а конструкцию прикрыть старой емкостью. Это мнение ошибочно, поскольку пленка или скотч не смогут защитить скважину в случае подъема грунтовых вод, что может привести разрушению системы и загрязнению воды.

К оголовку прикрепляется трос, удерживающий погружной насос. Сквозь оголовок проходят кабель питания насоса и сама напорная труба.

Оголовок для скважины представляет собой своеобразную крышку, которая закрывает часть обсадной трубы

Установка оголовка на скважину позволяет реализовать сразу несколько целей:

  • надежная герметическая изоляция устья скважины от массового снеготаяния и наводнения;
  • защита системы водоснабжения от попадания посторонних предметов а также поверхностных грунтовых вод;
  • снижение вероятности кражи комплектующих материалов и оборудования и колодца скважины;
  • увеличение дебета неглубоких песчаных скважин за счет образующего напряжения в процессе работы насоса;
  • противостояние внутреннему промерзанию колодезной части в зимние месяцы;
  • защита питьевой воды от осадков, грязи, пыли и мусора;
  • увеличение надежности подвешивания насоса;
  • упрощение эксплуатации конструкции в целом.

Существует несколько типов оголовков для скважины, которые различаются материалом изготовления и качеством исполнения изделия

Наиболее востребованными и популярными среди широкой массы соискателей остаются оголовники для скважины, выполненные из пластика, стали или чугуна. Для обустройства неглубоких скважин применяется зачастую пластиковое исполнение изделия.

Также будет полезен материал о том, как правильно подвести воду в частный дом из скважины: https://diz-cafe.com/voda/kak-podvesti-vodu-v-chastnyj-dom.html

Устройство оголовка для скважины комплектуется: защитной крышкой, пластмассовым или металлическим фланцем, резиновым кольцом, крепежными элементами и карабином. На внешней стороне металлических крышек свариваются два рым-болта, а на внутренней – один.

Основные преимущества установки конструкции – монтаж оголовка скважины не требует сварочных работ. Установка изделия выполняется путем затягивания при помощи болтов. Они сжимают между собой прижимной фланец и крышку, а также прослойку, выполненную из уплотнительного резинового кольца.

Удобство установки заключается также в возможности погружения насоса за рым-болты, размещенные на крышке изделия, при помощи грузоподъемных механизмов (крана, лебедки).

О том, как подобрать насос для скважины, можно узнать из материала: https://diz-cafe.com/voda/kak-podobrat-nasos-dlya-skvazhiny.html

У основания рым-болта с внутренней стороны крышки зафиксирован трос, который при помощи карабина крепится к насосу, что значительно упрощает эксплуатацию системы водоснабжения

При обустройстве оголовка вначале следует перпендикулярно оси обрезать обсадную трубу. Кромку среза следует сделать ровной, зачищенной от заусениц. Наружная поверхность трубы зачищается, грунтуется и покрывается слоем антикоррозионной краски.

После этого насос можно присоединять к пластиковой трубе, туда же прикрепить трос необходимой длины и нарастить кабель. Вся конструкция стягивается хомутом. Свободный конец троса следует прикрепить через нижний рым-болт крышки к карабину. Предварительно следует сквозь крышку пропустить кабель и пластиковую напорную трубу. Плоской поверхностью наружу фланец и резиновое кольцо надеваются на обсадную трубу.

Опустив погружной насос в скважину, можно устанавливать крышку герметизатора. Для этого необходимо немного приподнять фланец и резиновое кольцо до уровня крышки оголовка.  Фланец и крышка стягиваются между собой болтами, при этом сжимается резиновое кольцо, размещенное между ними. Подтянуть и предупредить провисание напорной полиэтиленовой трубы поможет применение для фиксации цангового зажима. С помощью кабельных вводов можно зафиксировать провисшие кабели.

Также будет полезен материал о правилах монтажа оборудования при обустройстве  скважины: https://diz-cafe.com/voda/kak-obustroit-skvazhinu-na-vodu-svoimi-rukami.html

Для изготовления фланца оголовка потребуется листовой металл в 10 мм. Отталкиваясь от наружного размера обсадной трубы, следует вырезать фланец, внутренний диаметр которого должен немного превышать этот размер. Согласно размеру фланца следует вырезать и заглушку, в которую впоследствии будут привариваться вводные штуцера для кабелей и напорного водопровода.

Простая конструкция изделия позволяет также довольно быстро изготовить оголовок для скважины своими руками

К наружной поверхности крышки необходимо приварить два рым-болта, которые будут необходимы для спуска насоса и подъема крышки при проведении профилактических мероприятий. К внутренней поверхности крышки следует приварить рым-болт, необходимый для крепления на тросе насоса. Соединенную крышку с фланцем стягивается болтами. Разместив под фланцем резиновое кольцо, можно обеспечить качественную герметизацию всей конструкции.

Оцените статью: Поделитесь с друзьями!

Оголовок для скважины своими руками

Небольшой, но крайне необходимый узел при создании водоснабжения частного дома — оголовок для скважины. Это небольшое устройство можно приобрести в готовом виде или сделать самостоятельно. Предлагаем вам разобраться в конструктивных особенностях и порядке монтажа оголовка более подробно.

Устройство и порядок монтажа конструкции

Если говорить просто, то оголовник для скважины — это специальная крышка, которая очень плотно, герметично закрывает наружный край обсадной трубы. Оголовок необходим для того, чтобы предотвратить попадание в скважину:

  • мусора;
  • загрязнений грунта;
  • паводковых вод;
  • стоков;
  • посторонних предметов;
  • мелких животных и т.п.

Обратите внимание: применение специальных «секретных» болтов может защитить скважину не только от загрязнения, но и от хищения оборудования.

Перед тем, как приобретать оголовок или делать его самостоятельно, следует изучить устройство оголовка скважины, чтобы понять принципы его монтажа. Этот элемент состоит из:

  • фланца, выполненного из металла или прочного пластика;
  • специальной крышки;
  • кольца из резины;
  • крепежа;
  • карабина и т. п.

Для удобства использования устройства на наружной стороне крышке обычно приваривают два рым-болта, а также один внутренний болт.

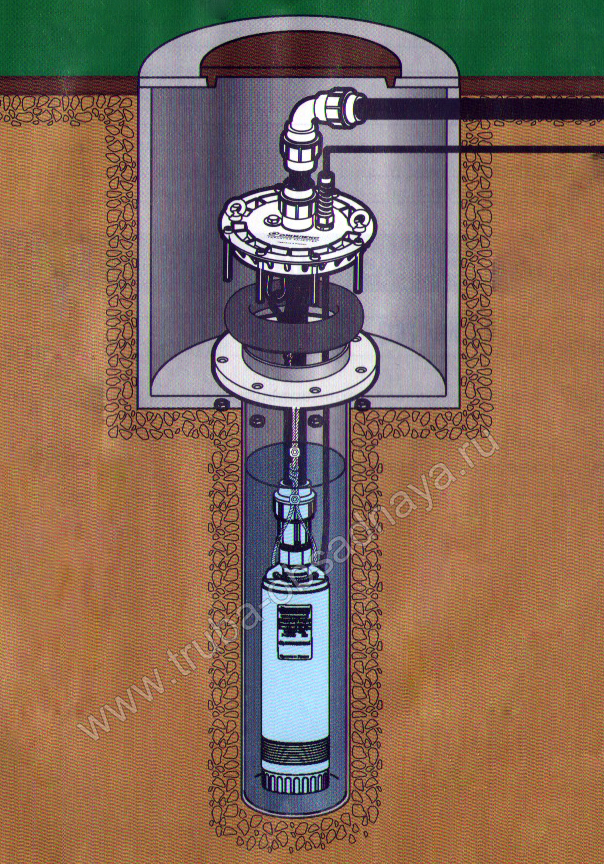

На данной схеме показаны все конструктивные детали, из которых состоит классический типовой оголовок

Осуществляется установка оголовка на скважину только с помощью крепежных элементов, которые необходимо очень плотно затянуть. Это означает, что сварочные работы не понадобятся. При этом резиновое кольцо зажимается между поверхностью фланца и крышкой. Чтобы закрепить насос, необходимо поднять крышку за наружные рым-болты. Для этого используют любой подъемный механизм, который есть в наличии. Трос фиксируют с помощью карабина.

Здесь показаны основные этапы, но более подробный инструктаж немного ниже этого фото

Чтобы произвести монтаж оголовка скважины, необходимо:

  1. Перпендикулярно обрезать обсадную трубу.
  2. Устранить с поверхности среза все заусенцы и шероховатости.
  3. Зачистить наружную поверхность обсадной трубы.
  4. Загрунтовать очищенную поверхность и нанести слой антикоррозионной краски.
  5. Присоединить к насосу пластиковую напорную трубу.
  6. Нарастить кабель и прикрепить к насосу трос достаточной длины.
  7. Стянуть эти элементы специальным хомутом.
  8. Пропустить конец троса через нижний рым-болт и прикрепить его к карабину.
  9. Провести через крышку напорную трубу и кабель.
  10. Надеть фланец и кольцо на обсадную трубу.
  11. Опустить насос.
  12. Установить крышку.
  13. Поднять резиновое кольцо и фланец до уровня крышки.
  14. Стянуть крепежными элементами крышку и фланец.

Покупать или сделать самостоятельно?

Приобрести для скважины оголовок промышленного производства не сложно. В определенных ситуациях такое решение даже предпочтительнее. Это типовые конструкции, монтаж которых можно произвести самостоятельно или с помощью специалистов. Самые распространенные модели изготавливают из:

  • пластика;
  • стали;
  • чугуна.

В домашних условиях оголовок можно изготовить из нержавеющей стали или алюминия.

Умелый мастер вполне может сделать устройство, которое будет работать ничуть не хуже промышленных моделей.

Обратите внимание: В любом случае оголовок должен быть герметичным, это соответствует требованиям СНиП. Если это условие не соблюдено, в скважину легко могут проникнуть самые различные загрязнения. Поэтому специалисты не рекомендуют каким-либо образом упрощать конструкцию оголовка.

Порядок самостоятельного изготовления оголовника

Из листа достаточно толстого металла и набора крепежных элементов можно сделать оголовок для скважины своими руками. Понадобится листовой металл не менее 10 мм толщиной. Делают оголовок так:

  1. Из металла сначала вырезают фланец. Диаметр внутреннего отверстия должен быть чуть больше, чем наружный диаметр обсадной трубы.
  2. Затем вырезают крышку (заглушку), диаметр которой соответствует размерам фланца.
  3. К заглушке приваривают вводные штуцера, которые необходимы для монтажа кабелей и напорного водопровода.
  4. К нижней стороне крышки приваривают рым-болт, к которому будет крепиться трос для насоса.
  5. Снаружи к крышке следует приварить еще два рым-болта. Эти крепежные элементы позволят поднимать крышку, если понадобится вынуть или опустить насос, провести профилактические работы и т.п.
  6. Остается подобрать или вырезать из резины подходящее кольцо, которое станет прокладкой между фланцем и крышкой. Понадобятся также болты, с помощью которых конструкция будет плотно стянута.

Принципиально такой оголовок не слишком отличается от промышленного устройства. Порядок монтажа описан выше.

Кессон — удобное дополнение на случай холодов

Если скважина устроена в бетонном колодце, именуемом также приямком, на глубине около двух метров, имеет смысл установить такой полезный узел, как кессон.

Он представляет собой емкость, изготовленную из полимерных материалов, которая защищает скважину от промерзания в зимний период и обеспечивает бесперебойную работу погружного насоса.

Кессон станет дополнительным барьером на пути грунтовых вод и прочих загрязнений, от которых следует защищать скважину. Полимеры, из которых делают устройство, прекрасно сопротивляются холоду и абсолютно не подвержены коррозии. Пластиковую подводящую водопроводную трубу размещают таким образом, чтобы она достигала отметки примерно два метра. Внутри кессона устанавливают такое оборудование, как фильтр, датчики давления, системы автоматического управления и т. п. При желании в кессоне можно даже установить гидроаккумулирующий мембранный бак (гидроджет). Полимерные конструкции в дополнительном утеплении не нуждаются.

Оцените статью: Поделитесь с друзьями!

Скважинные оголовки: конструкции и возможности

Опубликовано: 15 мая 2018 г.

178

Скважинные оголовки предназначены для защиты устья скважины от попадания в нее посторонних предметов. Отсутствие на скважине оголовка является признаком ее неправильной эксплуатации, так как при этом в скважину могут попадать грунтовые воды с грязью, насекомые, мелкие животные (лягушки, мыши), что приводит к потере качества и со временем количества воды из скважины. Бывают и случаи вандализма, когда в скважину через устье умышленно бросают посторонние предметы: камни, кирпичи, грязь. Наличие скважинного оголовка является гарантией от подобных ситуаций.

Основные конструкции российских и зарубежных оголовков обеспечивают герметизацию устья за счет использования резиновых уплотнений, прижимаемых к обсадной трубе с помощью различных механических конструкций. Они делятся на два основных типа, оба которых используют два фланца: а) конструкция, в которой сжатие фланцев деформирует резиновое кольцо, надеваемое на обсадную трубу снаружи ( «Джилекс», «Акваробот» (рис. 1)), и б) конструкция, сжатие фланцев которой деформирует резиновую втулку, вставляемую вовнутрь обсадной трубы скважины (BELAMOS, WWSYSTEM). Кроме того, достаточно редко, но встречаются оголовки американского производства, выпускаемые под единственный диаметр обсадной трубы и уплотняющиеся за счет тонкой кольцевой резиновой прокладки.

Рис.1 Оголовок, в котором сжатие фланцев деформирует резиновое кольцо, надеваемое на обсадную трубу снаружи

Недостатки оголовков

Все имеющиеся на российском и мировом рынке конструкции оголовков имеют общие недостатки:

1. Узкий диапазон применения по диаметру скважин (например, для диапазона бытовых скважин от 90 до 160 мм приходится выпускать 4 типоразмера оголовков: 90-110 мм., 110-130 мм., 130-140 мм., 140-160 мм.)

2. Узкий диапазон применения по диаметру труб, поднимающих воду от насоса — все существующие оголовки комплектуются несменяемым фитингом под трубу диаметром либо 25, либо 32, либо 40 мм.

3. Часто бывает, что при монтаже кессона для скважины, несведущие монтажники обрезают устье скважины слишком близко к дну кессона, и тогда установить оголовок с внешними фланцами («Джилекс», «Акваробот») становится невозможно.

4. Герметизация существующих оголовков осуществляется за счет сжатия резинового уплотнителя болтами, которые во влажных условиях кессона или скважины за 3-5 лет корродируют, и при попытке их отвернуть, заклинивают в гайках. Причем, если у оголовка Джилекс в дорогом чугунном исполнении еще можно срезать заклинившие болты и вынуть и заменить их, то у пластиковых оголовков Джилекс и всех остальных оголовков ответные гайки болтов вмурованы в пластик. И заклинивший болт означает замену всего оголовка. А для оголовков, вставляемых вовнутрь скважин, это составляет вообще практически нерешаемую проблему, т.к. при срезании заклинивших болтов нижняя часть оголовка падает в скважину вместе с прикрепленным к ней насосом.

5. Ряд скважинных насосов (GRUNDFOS и др.) комплектуется электрическим кабелем плоского сечения. Ни один из существующих оголовков не в состоянии обеспечить герметизацию плоского кабеля.

Если использование таких оголовков особых проблем не вызывает, то их монтаж и демонтаж требует определенной квалификации и, как правило, требует вызова специалиста. Кроме того, привязка оголовков описанных конструкций к размеру обсадной  трубы скважины вызывает определенные проблемы и у их производителей, и у продавцов. Так, продавцу приходится держать на складе от 12 до 26 типоразмеров оголовков. И даже при этом он не может ничего предложить покупателю, у которого в скважине вибрационный или иной насос на шланге, насос с плоским электрическим кабелем, а также покупателю, который не знает точного диаметра своей скважины или водоподъемной трубы от насоса (а это типовая в торговле ситуация).

Преодоление недостатков

Попытка преодолеть недостатки классических конструкций привела к появлению на рынке еще одного типа оголовков (рис. 2), разработанного российской компанией «Сантехник-Ф» на основе пятнадцатилетнего опыта по ремонту и обслуживанию скважин (патент РФ №177395).

Рис.2 Внешний вид оголовка ОС-У

В силу специфических особенностей его конструкции, опишем ее более подробно.

Идея, положенная в  основу оголовка (рис. 3) довольно проста: устье скважины герметизируется за счет прижатия к нему сверху конуса из эластичного материала, а прижимное усилие обеспечивается за счет веса самого оголовка, веса прикрепленного к оголовку насоса и водоподъемной трубы, заполненной водой. При этом никаких дополнительных болтовых или иных соединений не требуется. Конусная форма оголовка обеспечивает возможность использования конструкции одного и того же размера для довольно широкого диапазона скважин.

Рис. 3 Схема установки оголовка в устье скважины

Конструкция оголовка совмещает в себе подвес для насоса, кабельный ввод и ввод водоподъемной трубы. Вводы трубы и кабеля герметизируются путем обжатия нержавеющими хомутами имеющихся на оголовке штуцеров. Сам оголовок выполнен из прочного эластичного морозостойкого композитного материала. Насос крепится к подвесу, вмурованному в тело оголовка. При этом с оголовком допускается использование любого типа погружного насоса (центробежного, вибрационного), а также расположенной вне скважины насосной станции.

Температура эксплуатации оголовка от -50 ºС до +50°С, грузоподъемность — 100 кг.

Для обеспечения возможности использования оголовка с водоподъемными трубами диаметром в диапазоне от 16 до 32 мм (практически все диаметры для бытовых скважин) из любого материала (ПНД, полипропилен, шланги, металл), включая и гофрированные трубы, в комплект оголовка включены дополнительные уплотнительные втулки, которые в случае необходимости вставляются вовнутрь штуцера для водоподъемной трубы.

Преимущества и существующие недостатки оголовка ОС-У

Вследствие указанных особенностей описываемой конструкции оголовка возникают и его преимущества.

Оголовок ОС-У подойдет к любой скважине от 90 до 160 мм. с трубой от 16 до 32 мм., что весьма удобно, когда покупатель не знает точный диаметр своей скважины или диаметр трубы от насоса (это является достаточно типичной ситуацией)

Площадь склада продавца экономится от  4 до 32 раз – вместо большого количества оголовков различных типов и диаметров продавец может держать на складе один универсальный в достаточном количестве.

Оголовок ОС-У герметизирует скважины, изготовленные из любых материалов (металл, пластик, комбинация металла и пластика).

С этим оголовком можно использовать насосы любого типа — центробежные, винтовые, вихревые, вибрационные типа «Малыш», поверхностные насосные станции

Оголовок ОС-У уникален по диапазону допустимых для использования с ним водоподъемных труб – к насосу можно крепить любую трубу от пластиковой до стальной, шланги мягкие, жесткие, и даже гофрированные спиральной гофрой.

Этот оголовок также уникален по диапазону допустимых для использования с ним электрических кабелей.– с насосом можно использовать и круглые и плоские, и тонкие и толстые. ОС-У — единственный из известных оголовок, с которым можно применять кабели плоского сечения.

Оголовок ОС-У изготовлен из специально разработанного композитного материала, сохраняющего прочность и эластичность даже при сильных морозах.

Элементарный монтаж оголовка ОС-У не требует ни сварки, ни затягивания фланцевых соединений, а, следовательно, не требует использования квалифицированного персонала.

Еще более прост демонтаж ОС-У: не нужно ничего отсоединять и раскручивать, просто вынуть оголовок и оборудование из скважины.

В этом оголовке отсутствуют подверженные коррозии стяжные болты, за счет которых осуществляется герметизация у оголовков-аналогов.

Из недостатков оголовка ОС-У следует отметить ограничения на вес монтируемого в скважине оборудования (до 100 кг), что может стать существенным при герметизации промышленных скважин. Еще один недостаток – слабая вандалоустойчивость вследствие простоты его демонтажа. Впрочем, последний недостаток достаточно условен, так как исправный скважинный оголовок любой конструкции демонтируется менее, чем за 5 минут.

Из сделанного обзора нетрудно сделать вывод, что из всех имеющихся на рынке скважинных оголовков, покрывающих потребность в оголовках для подавляющего большинства бытовых скважин, по-настоящему универсальным можно считать только оголовок ОС-У. Это, впрочем, не исключает возможность использования и оголовков иных типов в случаях, когда либо условия эксплуатации скважин не допускают использования оголовка ОС-У.

Статья из журнала «Аква-Терм» №2/2018. Рубрика «Водоснабжение и водоподготовка».


вернуться назад

Читайте также:

Для чего необходим оголовок для скважины

Обустройство скважины на воду связано с определенным видом оборудования и приспособлениями. Одним из таких является оголовок для скважины. Это сборная конструкция, изготовленная из стали, чугуна или пластика, выполняет две важные функции.

  1. Закрывает ствол скважины, тем самым предотвращая попадания внутрь мусора, грязи и воды в виде осадков или подпочвенной.
  2. Является несущим элементом, на котором подвешивается скважинный насос.

Именно, учитывая две эти функции, оголовок состоит из нескольких частей, две из них основные: прижимной фланец и крышка. Именно эти две части изготавливаются из металла или пластика. Чтобы создать герметичность примыкания двух элементов, между ними устанавливается резиновое кольцо, которое при стягивании двух частей, сжимается и заполняет зазор между ними. Именно три эти компонента и создают условия герметичного закрытия скважинного ствола, то есть, отвечают за первую функциональность устройства. Скрепляются крышка и фланец четырьмя болтами, расположенными равномерно по окружности оголовка.

Составные части оголовка

Что касается второй функциональности, то для этого на крышке устанавливаются рым-болты: один изнутри (с нижней стороны), два снаружи. На первый устанавливается карабин, на который в свою очередь будет посредству троса подвешиваться глубинный насос. Два внешних предназначаются для вытягивания насоса из скважины. То есть, к ним подсоединяется лебедка или другой подъемный механизм, который будет поднимать крышку оголовка, тем самым вытягивать и сам насос.

Конструктивной особенностью оголовка для скважины также является и отверстие в крышке. Через него будет пропущен шланг для откачки воды и кабель, питающий насос электричеством.

Иногда установкой оголовка можно пренебречь – в случае необходимости отвода воды ниже уровня промерзания почвы устанавливается металлический или пластмассовый кессон для скважины. Он обеспечивает доступ и герметизирует устье скважины, что послужит гарантией сохранения целостности конструкции и чистоты водонесущего слоя. В таком случае оголовок может использоваться как дополнительная степень защиты и для удобства подвешивания скважинного насоса – это обеспечит надежное крепление, поскольку самостоятельно изготовленные держатели могут не выдержать вес насоса.

Установка оголовка на ствол скважины

Монтаж оголовка производится очень просто. Для этого сначала надо его разобрать, затем подрезать ствол скважины ровно горизонтально под необходимую высоту. Кстати, высота определяется размерами приямка или кессона, где скважина будет располагаться.

Внимание! Конец отрезанной трубы надо обязательно зачистить от заусенцев и неровностей. Для этого можно использовать железную щетку или обычный напильник. После чего торчащую трубу надо обязательно покрасить, так сказать, нанести изоляционный материал.

Установка оголовка на скважину

Все остальные действия проводятся по нижеследующему алгоритму.

  • На трубу надевается прижимной фланец, а за ним резиновая прокладка. Фланец устанавливается широкой стороной вверх, то есть, точно так же, как он был установлен в сборном состоянии в оголовке.
  • Через отверстие крышки продеваются электрический кабель и шланг для перекачки воды. Оба они соединяются между собой хомутами через каждые 1,5-2,0 м.
  • На карабин надевается конец троса, второй закреплен к насосу. Очень важно правильно выбрать длину троса, она должна соответствовать глубине скважины с учетом длины насоса и фильтрационного слоя воды внутри осадной трубы, который равен 4-5 м.
  • Теперь внутрь скважины надо опустить насос, равномерно с ним опуская и шланг с кабелем.
  • Как только насосная установка достигла своего уровня, трос натянется, а крышка плотно ляжет на края обсадной трубы.
  • Теперь надо поднять до уровня крышки резиновую прокладку и прижимной фланец.
  • Установить четыре болта, соединяющих крышку и фланец, и затянуть их крест-накрест. То есть, сначала затягивается один, затем противоположный, после этого соседний и последним противоположный соседнему. Затягивать сначала надо от руки, после попеременно в последовательности, как описано выше (крестообразно) до полной стыковки двух частей оголовка.

Оголовок в сборе на обсадной трубе

Обычно скважинный насос приходит в комплекте только с питающим кабелем. Трос и шланг приобретаются отдельно. Поэтому очень важно сразу подобрать оголовок, чтобы его отверстие соответствовало диаметру шланга. При этом длину троса и шланга надо будет подгонять под глубину опускания насоса в скважину. Если длины кабеля не хватило, то его придется наращивать с учетом полной изоляции стыка, потому что внутри обсадной трубы влажность всегда повышенная.

Как уже было сказано выше, герметичность оголовка – наиважнейшая составляющая эффективной эксплуатации скважины. Поэтому отверстия, через которые будут пропущены кабель и шланг, надо также герметично закрыть. Поэтому для полимерного шланга таким герметиком выступит цанговый зажим. А для кабеля можно использовать специальный ввод в виде узкой втулки. Оба эти приспособления хорошо видны на фото ниже.

Пластиковые и стальные оголовки

Какой оголовок выбрать

Стальные и чугунные устройства используется давно. Появление пластиковых моделей никак не отразилось на их востребованность. И хотя пластиковые оголовки стоят недорого, их рекомендуется устанавливать на не очень глубокие скважины. Правда, необходимо отметить, что среди чугунных и стальных предпочтение отдается последним.

Здесь сыграли роль технические характеристики. Сталь и прочнее, и пластичнее. Чугун хоть и обладает высокой прочностью, но является хрупким материалом. Он плохо выдерживает ударные нагрузки. И хотя ударных нагрузок в скважине нет, все равно вибрации насос производит, особенно вибрационный его вид.

Что касается ценового показателя. То самые дешевые оголовки – пластиковые, даже идут чугунные, и самые дорогие из стали. Есть еще один показатель, на который надо обратить внимание при выборе – это грузоподъемность устройства. Стальные и чугунные оголовки могут выдерживать вес до 500 кг, пластиковые до 200 кг.

Немаловажным будет знать, что металлические приборы устанавливаются не так просто, как пластиковые. И все за счет своего большого веса. Особенно те, которые закрывают обсадные трубы большого диаметра, к примеру, 159 мм. Такой чугунный оголовок весит 4-5 кг.

Чугунная модель

Что касается маркировки, то в ее состав входят цифровые обозначения, которые соответствуют диаметру обсадной трубы и диаметру шланга, идущего от насоса к водопроводной сети дома. К примеру, 140/40, то есть такой оголовок устанавливается на обсадную трубу диаметром 140 мм, и через него можно протащить шланг диаметром 40 мм. Нередко производители устанавливают определенную вилку в размерах обсадки. К примеру, 125-133/32. То есть, оголовок подойдет для обсадных труб с диаметром в диапазоне 125-133 мм.

Разнообразие предлагаемых рынком скважинных оголовков дает возможность точно подобрать его под размеры обсадки и водопровода. И хотя это разнообразие моделей упрощает выбор, некоторые домашние мастера изготавливают их своими руками.

Самодельный оголовок

Сделать оголовок на скважину своими руками несложно, если знать его конструкцию. Именно его герметичная конструкция обеспечивает защиту скважины от загрязнений. И это требование соответствует правилам СНиП. Поэтому очень важно правильно подобрать материалы для изготовления устройства.

Оптимально, для этого подойдет металлический лист толщиною не менее 3 мм. Из него вырезаются два круга. Их диаметр определяется диаметром обсадной трубы, приблизительно круг должен быть в три-четыре раза больше сечения обсадки. Теперь в одном круге делается отверстие чуть больше диаметра обсадной трубы. Это будет прижимной фланец. Во втором круге делается отверстие чуть больше подающего воду шланга, это отверстие делается по центру круга. Второе отверстие делается под размер электрического кабеля. Оно будет располагаться немного в стороне от центрального отверстия. Этот второй круг будет выполнять функции крышки оголовка.

Изготовление самодельного оголовка

В обоих кругах необходимо сделать четыре отверстия под болтовое соединение М8 или 10. Важно – эти отверстия должны совпасть на обоих кругах. Это сделать можно так:

  • на блинах наносятся две взаимно перпендикулярные линии, проходящие через центр;
  • отступая от края кругов на 20-25 мм, по линиям делаются заметки керном;
  • по заметкам делаются отверстия.

Внимание! Количество монтажных отверстий может быть больше четырех.

Теперь к самодельной крышке надо приварить электросваркой с внешней стороны два рым-болта, с внутренней один. Внешние рым-болты устанавливаются по краям крышки с противоположных сторон на одном расстоянии от центра круга.

Остается лишь выбрать резиновую прокладку. Здесь проблем нет, потому что нет необходимости искать манжету круглого сечения. Подойдет любой листовой резиновый уплотнитель, из которого можно вырезать прокладку в виде кольца. Ширина кольца определяется расстоянием от краев центрального отверстия до монтажных отверстий для крепления крышки и фланца. Толщина резины варьируется в пределах 5-10 мм.

Самодельный оголовок в сборе

Заключение по теме

Почему-то некоторые хозяева загородных участков игнорируют установку оголовка на пробуренную скважину. Вместо них сверху обсадной трубы устанавливают отрезанную пластиковую бутылку, или обматывают ствол полиэтиленовой пленкой, закрепляя ее скотчем. От мусора и грязи такая защита спасти еще сможет, и то только с большой натяжкой. Но вот от подтопления подпочвенными вода защитить не сможет. Не та герметичность.

Разработка проекта> Насосные системы> Порядок откачки системы> Перекачка: система глубоких скважин

См. Также: Насосные системы: Процедура:

Многие солнечные насосные системы относятся к типу «Deep Well», т.е. состоят из погружного насоса, установленного на дне скважины.

Скважина обычно проходит специальными машинами диаметром от 12 до 20 см. Для установки в такие скважины предназначены специальные погружные насосы. Разумеется, они должны лежать ниже уровня воды и соединяться с поверхностью трубой для воды и электрическими проводами питания / управления.Вода перекачивается в резервуар для хранения, в зависимости от наличия солнца.

Помните, что давление или напор в основном связано с разницей между входным и выходным уровнями. Насос должен обеспечивать общий напор за счет нескольких вкладов.

В PVsyst мы берем ссылку на уровень земли, у нас есть (см. Рис.):

HT = HG + HS + HD + HF

где:

HG = напор из-за высоты выпускной трубы над землей (при условии, что давление на выходе незначительно).

HS = статический напор из-за глубины уровня воды в скважине при отсутствии откачки.

HD = динамический напор «депрессии»: в скважине эффективный уровень воды динамически понижается за счет отбора потока воды (см. Ниже).

HF = потери на трение в трубопроводе, которые зависят от расхода.

Для этой системы в диалоговом окне «Определение гидравлических насосов» вам будет предложено указать:

— Статическая глубина.Это также может быть указано в сезонных или ежемесячных значениях в следующем диалоговом окне «Потребности в воде».

— Максимальная глубина откачки, соответствующая уровню всасывания на входе. Система остановит насос, когда динамический уровень достигнет этого уровня, избегая работы всухую.

— Глубина насоса должна быть ниже максимальной глубины откачки,

— Диаметр скважины (см),

— Удельная депрессия, выраженная в [м / м3 / ч]: это характеристика скважины и окружающей почвы (см. Моделирование глубоких скважин).

Вы также определите параметры накопительного бака и гидравлического контура.

Небольшой графический инструмент показывает общий напор и его вклад как функцию расхода насоса.

отверстий для заусенцев | Johns Hopkins Medicine

Что такое заусенцы?

Отверстия для заусенцев — это небольшие отверстия, которые нейрохирург проделывает в черепе. Отверстия для заусенцев используются, чтобы уменьшить давление на мозг, когда жидкость, такая как кровь, накапливается и начинает сжимать ткань мозга.

Слой тонких тканей, называемых мозговыми оболочками, окружает мозг и помогает защитить его. Эти мозговые оболочки содержат кровеносные сосуды, по которым кровь идет в мозг и из него. Твердая мозговая оболочка — это самая внешняя из этих мозговых оболочек.

Травма головы может привести к разрыву и кровотечению одного или нескольких из этих кровеносных сосудов. Внезапный разрыв может вызвать внезапное скопление крови. При небольшом разрыве кровь может накапливаться медленнее. Кровь может начать накапливаться чуть ниже твердой мозговой оболочки. Это вызывает субдуральную гематому.Слезы в различных кровеносных сосудах могут вызвать скопление крови чуть выше слоя твердой мозговой оболочки, вызывая эпидуральную гематому. Гематома — это когда кровь скапливается в определенной области и вызывает отек.

Это скопление крови опасно. По мере того, как кровь накапливается, она прижимается к черепу, и ей некуда деваться. Если кровь начинает сдавливать мозг, это может привести к симптомам или даже смерти, если не лечить.

Зачем мне нужны заусенцы?

Одна из наиболее частых причин, по которой требуются заусенцы, — это субдуральная гематома.Это когда кровь медленно скапливается под слоем твердой мозговой оболочки после легкой травмы головы. Вены здесь хрупкие, и их легко сломать, особенно у пожилых людей. Это может привести к таким симптомам, как головная боль, изменение поведения, судороги и односторонняя мышечная слабость. Если кровь продолжает накапливаться, это может вызвать кому и повреждение головного мозга.

Есть и другие причины, по которым вам может потребоваться процедура просверливания заусенцев. Нейрохирурги могут сделать отверстие для заусенцев, чтобы снять давление вокруг мозга из-за:

  • Внезапная (острая) субдуральная гематома
  • Продолжающаяся (хроническая) субдуральная гематома
  • Эпидуральная гематома
  • Некоторые виды рака мозга
  • Скопление гноя вокруг мозговых оболочек
  • Гидроцефалия
  • Определенные виды кровотечений из самого мозга (редко)

В случае больших гематом или твердых сгустков ваш лечащий врач может порекомендовать другую процедуру по удалению материала вокруг головного мозга.Например, хирург может удалить больший кусок кости из черепа, чтобы обработать мозг, а затем вернуть кусок черепа на место для заживления. Это называется трепанацией черепа. Или хирург может не вернуть кость на место. Это называется трепанацией черепа.

Эти виды хирургии могут иметь более высокий уровень осложнений, чем процедуры фрезерования отверстий. Они могут понадобиться при хронических субдуральных гематомах. Поговорите со своим врачом о том, что для вас имеет смысл.

Каковы риски процедуры фрезерования отверстий?

Любая операция сопряжена с риском.Риски процедуры фрезерования отверстий включают:

  • Кровотечение
  • Инфекция
  • Сгустки крови
  • Травма головного мозга
  • Сердечный приступ или инсульт
  • Проблемы с наркозом
  • Отсутствие облегчения симптомов и необходимость в операции, например трепанации черепа

Ваши риски могут варьироваться в зависимости от вашего возраста, общего состояния здоровья и причины вашей процедуры. Поговорите со своим врачом, чтобы узнать, какие риски могут относиться к вам.

Как подготовиться к просверливанию заусенцев?

В некоторых случаях просверливание отверстия происходит в качестве неотложной помощи. Если процедура запланирована, поговорите с врачом о том, что вам нужно сделать, чтобы подготовиться.

Сообщите своему врачу обо всех лекарствах, которые вы принимаете. Сюда входят лекарства, отпускаемые без рецепта, такие как аспирин. Возможно, вам придется заранее прекратить прием некоторых лекарств, например антикоагулянтов. Если вы курите, вам нужно бросить курить до операции.Курение может замедлить заживление. Поговорите со своим врачом, если вам нужна помощь в отказе от курения.

Перед процедурой вам могут потребоваться некоторые тесты, например компьютерная томография (КТ). Это делается для того, чтобы получить больше информации о жидкости вокруг вашего мозга.

Не ешьте и не пейте после полуночи за ночь до процедуры. Сообщите своему врачу о любых недавних изменениях в вашем здоровье, например о повышении температуры тела.

Что происходит при просверливании заусенцев?

Процедура фрезерования отверстий чаще всего выполняется нейрохирургом, который работает с бригадой специализированных медсестер.В некоторых случаях процедура может потребоваться не нейрохирургу, а другому поставщику медицинских услуг. Это может произойти, если вам потребуется неотложная медицинская помощь. Детали процедуры могут отличаться от человека к человеку, но типичная процедура выглядит так:

  • Непосредственно перед процедурой вам в руку или руку введут внутривенную (IV) трубку. Вы получите лекарство через капельницу, чтобы расслабиться и уснуть. Или вы получите лекарство, которое заставит вас уснуть (общая анестезия).
  • Во время процедуры ваш лечащий врач будет внимательно следить за вашими жизненно важными показателями, такими как частота сердечных сокращений и артериальное давление.
  • Волосы будут подстрижены в области кожи головы.
  • В кожу головы вводится обезболивающее.
  • На коже черепа делается разрез.
  • С помощью специального сверла хирург просверливает одно или два небольших отверстия в черепе, чтобы обнажить твердую мозговую оболочку.
  • Затем хирург открывает твердую мозговую оболочку и сливает излишки жидкости, чтобы снизить давление внутри черепа.
  • Затем хирург может установить временный дренаж, чтобы продолжить дренаж жидкости. Или твёрдая мозговая оболочка и скальп закроются сразу.

Что происходит после просверливания заусенцев?

После процедуры ваш лечащий врач будет внимательно следить за вашими жизненно важными показателями. Возможно, вам придется остаться в больнице на несколько дней, пока вы выздоровеете. Ваши первоначальные симптомы могут быстро исчезнуть из-за пониженного давления на ваш мозг.

У вас может возникнуть боль в месте разреза на коже черепа.Для ее лечения часто бывает достаточно безрецептурных обезболивающих.

После операции вы сможете нормально пить и есть. Вы сможете возобновить большую часть своей деятельности, как только сможете. Избегайте действий, которые могут вызвать удар по голове. Не садитесь за руль, пока ваш лечащий врач не скажет, что это нормально. Ваш лечащий врач может дать вам дополнительные инструкции по уходу за раной или по поводу лекарств.

Немедленно сообщите своему лечащему врачу о таких симптомах, как:

  • Изъятие
  • Слабость мышц
  • Путаница
  • Лихорадка или ригидность шеи
  • Отек, покраснение или раскрытие разреза на коже черепа

Обязательно ходите на все контрольные встречи.Возможно, вам потребуется удалить дренаж или швы. Ваша медицинская бригада будет внимательно следить за вашим прогрессом, чтобы узнать, нужна ли вам дополнительная процедура для лечения вашего состояния.

Следующие шаги

Перед тем, как согласиться на тест или процедуру, убедитесь, что вы знаете:

  • Название теста или процедуры
  • Причина, по которой вы проходите тест или процедуру
  • Какие результаты ожидать и что они означают
  • Риски и преимущества теста или процедуры
  • Какие возможные побочные эффекты или осложнения?
  • Когда и где вы должны пройти тест или процедуру
  • Кто будет проводить тест или процедуру и какова квалификация этого человека
  • Что было бы, если бы у вас не было теста или процедуры
  • Любые альтернативные тесты или процедуры, о которых следует подумать
  • Когда и как вы получите результаты
  • Кому позвонить после теста или процедуры, если у вас возникнут вопросы или проблемы
  • Сколько вам придется заплатить за тест или процедуру

Я просверлил отверстие в собственном черепе, чтобы оставаться на высоте навсегда

Джо и Аманда Фейлдинг, еще один энтузиаст трепанации, с помощью инструмента Джо для трепанации.Фотографии любезно предоставлены Strange Attracttor Press

«Это история о том, как я пришел просверлить отверстие в голове, чтобы постоянно находиться в кайфе».

Что касается вступительных строк мемуаров, они не могут быть намного убедительнее, чем первое предложение в книге Джо Меллена 1970 года, Bore Hole . В нем рассказывается история о том, как он бросил квадратную жизнь в 1963 году, чтобы стать битником — как он принимал кислоту в Испании в психоделические 60-е, прежде чем искать более глубокий способ навсегда изменить свое сознание: аутотрепанация, акт просверлить отверстие в черепе.

Хотя этого было достаточно, чтобы гарантировать культовый статус Bore Hole , Меллен, обладающий фантастически читаемым и легким стилем, также сумел уловить в своих произведениях что-то от духа истинных контркультурных 1960-х. Это в какой-то мере объясняет, почему 500 экземпляров книги, которую он изначально сам опубликовал, давно стали востребованными артефактами исчезнувших веков. Bore Hole был роскошно переиздан издательством Strange Attractor, и его длина была увеличена вдвое, обновив историю Меллена и сделав аргумент в пользу трепанации в 21 веке.Книга также является убедительной попыткой ответить на очень фундаментальный вопрос о человеческой природе: почему мы так любим кайфовать?

Джо Меллен — хорошо сохранившийся 76-летний мужчина, и — на всякий случай, если вам интересно, — кажется намного более проницательным и умным, чем большинство людей, с которыми я встречаюсь ежедневно, независимо от их возраста или склонностей. для ЛСД. Я не особо его ищу, но замечаю большую вмятину размером с кончик пальца на макушке его головы после того, как мы разговаривали около часа.Позже он обнаруживает, что это место более ранней, лишь частично успешной попытки трепана с помощью ручного инструмента. Место его успешной трепанации, проведенной электродрелью в 1970 году, всего за несколько недель до написания своей книги, на самом деле находится в верхней части его лба в положении надбровной чакры «третьего глаза». Однако это совершенно незаметно, и ему приходится нажимать на нее пальцем, чтобы я увидел, где это.

Разница между автобиографией и мемуарами состоит в том, что первые — это история чьей-то жизни, тогда как последние имеют дело только с одним конкретным аспектом его или ее истории.В самом широком смысле мемуары описывают путешествие. И путешествие Джо началось не с его первого косяка или закуски кислоты, а с того, что он отказался от квадратной жизни, которую его родители запланировали для него. У него четкий, традиционно британский акцент, что неудивительно, учитывая его воспитание и образование (он учился и в Итоне, и в Оксфорде). У него было блестящее будущее в отцовской фирме биржевых маклеров, все выстроенной в очередь. Фактически, ему оставалось всего несколько недель до своих последних экзаменов по бухгалтерскому учету в аспирантуре, когда он решил все подкрепить.(Несомненно, этому способствовало то, что он только что впервые прочитал Олдоса Хаксли и В поисках чудесного П. Д. Успенского.)

Но как только он бросил учебу и начал курить травку, остальные произведения начал быстро становиться на место.

VICE: Вы принадлежали к поколению битников?
Джо Меллен: Да, это то, что было до кислоты. Но затем, в середине 60-х, стали слышать о кислоте. В 64-м я жил в Торремолиносе в Испании.Там была небольшая группа курильщиков, слушавших джаз. Я встретил этого парня Аллана Циско, которого Тимоти Лири приучил к мескалину в Акапулько. Он рассказал мне о том, как спотыкался на пляже и боролся с осьминогом на волнах. У него оставалось две поездки — и это были большие поездки, по 850 мг каждая. Я взял один и совершил это невероятное путешествие. Я думал, что это было потрясающе, как рай на земле.

Джо, Аманда Фейлдинг и Барт Хьюз

Не могли бы вы рассказать мне о встрече с Бартом Хьюзом, голландцем, который познакомил вас с ЛСД и концепцией трепанации?
Я был на Ибице в 1965 году, и все присутствующие говорили о кислоте, но лишь немногие приняли ее.Я слышал, как двое парней говорили о «будущем кислоты». Оказалось, что одним из них был Барт. Я слышал об этом парне, который просверлил дыру в своей голове, и подумал: «Ну, он, должно быть, псих!» Оказалось, что он как раз возвращался в Амстердам, где приготовил кислоту. Он и его друг начали синтезировать мескалин, а затем перешли к ЛСД … и это была действительно хорошая кислота.

Он спросил, не хочу ли я попробовать, и когда я подошел к нему на квартиру, у него был большой коричневый бумажный пакет с кусочками сахара, а в другом — лимоны.Он сказал мне, что я должен окунуть сахарный кубик в лимонный сок и принять их вместе. Поездка была действительно замечательной.

Работал ли полный? Искажение времени, галлюцинации…
Что ж, в этом вся прелесть. Если вы не принимаете сахар, у вас наверняка появятся галлюцинации, и вы можете отпускать их сколько угодно, а затем взять сахар и принести его обратно. Самое смешное, я думал, что у меня галлюцинации, когда я вернулся в свою квартиру. Выглядело так, будто трубы протекли и моя спальня была затоплена, но я подумал, что споткнулся.Конечно, когда я проснулся на следующий день, спальня была по колено в воде, и это было реально, так что у меня вообще не было галлюцинаций.

На следующий день я вернулся к Барту, и он дал мне машинописную страницу, которая была открытым письмом профессору психиатрии в Амстердаме. Этот ученый попросил Барта быть его помощником, прежде чем он начал принимать кислоту и говорить о ней публично. В открытом письме он описал механизм, который он обнаружил. По сути, говорилось, что кислота является сосудосуживающим средством; Ученый проводил эксперименты, выясняя, как кислоту можно использовать для замедления кровотечения во время родов, а также для лечения респираторных заболеваний и проблем с кровообращением, но он не имел никакого отношения к идее ЛСД и расширенного сознания .Но этот ученый не был гением. Он был хорошим химиком. Барт был гением. У него была очень хорошая память на все, что он когда-либо узнал.

Откуда тут взятие кусков сахара?
Сознание — продукт метаболизма мозга, который представляет собой окисление глюкозы. Глюкоза — единственный источник энергии для мозга. Мозг работает только так: сжигает глюкозу. По мере того, как окисление глюкозы увеличивается, все больше и больше клеток достигают этого уровня сознания.Итак, внезапно ваше сознание расширилось.

В моей маленькой книжке Bore Hole есть большая идея, и большая идея состоит в том, что у людей есть проблема. Проблема заключается в герметизации черепа, что происходит, когда мы полностью выросли [от 18 до 21 года]. До этого череп находится в отдельных пластинах и есть несколько уступов. Думайте о мозге как о пудинге: он может расширяться и пульсировать, но как только череп полностью закрывается вокруг него, он больше не может этого делать. Пульсация подавляется, и кровь проходит без пульсации.И поэтому все мы хотим кайфовать. Мы хотим вернуться к тому юношескому состоянию, когда у нас больше спонтанности, больше творчества и больше жизни. Это то, чего нам не хватает. Это потерянный рай.

Это подводит меня к трепанации. Значит, есть исторический и доисторический прецедент просверливания дыры в голове, не так ли?
Да. Это самая старая операция в мире, и ее проводили на всех континентах. В гробницах инков в Перу они нашли трепанационные черепа: 14 черепов подряд с трепанационными отверстиями.Вероятно, это было частью посвящения в касты жрецов. Я полагаю, что наиболее очевидной причиной для этого была помощь людям с ранениями головы. В бою воин мог получить ранение топором в голову, что, в свою очередь, могло привести к тому, что осколки кости давили на мозг. Итак, вы хотите удалить кусок кости. Но сегодня трепанация все еще используется в Кении. Племена гусии и курия делают это с помощью очень примитивных инструментов. Это очень простая процедура. В хирургии это будет выполнять медсестра, а не хирург.

Я не особо щепетильный человек, но я нашел некоторые части книги трудными для чтения. Вы понимаете, какое отвращение или дискомфорт может вызвать у некоторых людей этот предмет?
Да, конечно, знаю. Это очень понятно. Когда я впервые услышал об этом, я подумал: Это смешно! И идея, что кто-то сделает это с собой, была абсурдной. Но со временем к идеям привыкаешь, не так ли?

Расскажите о своей первой попытке.
Я жил в Лондоне, и это было в 1967 году. В то время я был разорен, и я определенно не мог позволить себе электрическую дрель, поэтому я купил ручной трепан в магазине хирургических инструментов. На самом деле это немного похоже на штопор, но с зубчатым кольцом внизу. У него есть острие посередине, которое создает отпечаток на черепе, и затем вы поворачиваете его, пока зубы не врежутся в череп. Он немного уже внизу, чем вверху, поэтому он вытягивает круглый кусок черепа, когда вы его вытаскиваете, когда вы его вытаскиваете.Это было сложно. Это было похоже на попытку откупорить бутылку вина изнутри. Трепан был тупым, и я не мог купить себе череп. Я споткнулся о кислоте. Я думал, что это единственный способ сделать это, но это не сработало…

Я должен сказать, эти отрывки в книге трудно читать… и тот факт, что у вас было еще две попытки. Трепаннинг: Это не для всех, не так ли?
Ну думаю должно быть у всех. Самая простая вещь заключается в следующем: человеческому существу требуется больше крови в мозгу.И это не очень высокий кайф; это просто возвращает вас к тому юношескому уровню жизненных сил. Эта жизненная сила, которую вы теряете, когда достигаете совершеннолетия. Но это можно было сделать с помощью инъекции при рождении. Вы можете ввести клетки вокруг родничка, чтобы он никогда не закрывался. Было бы очень просто.

Прочтите на материнской плате: Я пытался получить «кайф» от психоделических альтернатив без наркотиков в пригороде

Когда вы попробовали второй раз?
Может быть, год спустя я применил тот же метод с ручным трепаном.Я удалил кусок черепа, но я не был уверен, прошел ли он насквозь или нет, так как он вошел под углом. Сначала я подумал, что прошел через это, потому что, когда я вынимал трепан, раздался какой-то «шуршащий» звук, похожий на пузыри. Думаю, я прошел через небольшой этап, но не думаю, что этого было достаточно.

Не могли бы вы рассказать о своей третьей успешной попытке трепана?
Да. Это было в 1970 году. Я ввел местный анестетик в кожу, мышцы и мембрану над черепом.В итоге у меня получилось что-то похожее на голубиное яйцо, довольно маленький комок. Я прорезал это скальпелем. Местный анестетик содержит много адреналина, который является сосудосуживающим средством, поэтому кровотечение сводится к минимуму. На этот раз я не был под кайфом. С ручным трепаном потребовалось много мышц, но в последний раз я использовал электродрель с 6-миллиметровым битом, и это было намного проще. К сожалению, трос дрели сломался, поэтому мне пришлось остановиться, обернуть голову полотенцем и отнести дрель мистеру Ли, человеку, у которого была квартира в подвале моего дома.Он был гениален — он мог все исправить. Он не спросил меня, что я делаю. Итак, он отремонтировал дрель, а потом я вернулся к ней. Это действительно очевидно, если пройти сквозь череп. Вытекает довольно много крови, и сверло входит на дюйм. Я все перевязал. Заживление кожи над отверстием занимало два-три дня. Обезболивание не требовалось, никаких осложнений не было; Я был очень, очень осторожен, чтобы все стерилизовать. Основная опасность — заражение. У меня даже не заболела голова.В целом это заняло полчаса, включая последующую уборку.

Я чувствовал себя прекрасно, потому что я сделал это, но потом я заметил, что примерно через час я начал чувствовать легкость, как будто с меня сняли тяжесть. А потом это стало немного больше и больше, и в итоге оказалось больше, чем я ожидал. Я сделал это вечером и лег спать в 11 часов вечера, чувствуя себя хорошо, и я все еще чувствовал это, когда просыпался на следующее утро. И тут я понял: Вот и все. Это сделано.

У меня есть помощник, который хочет сделать это — что ему делать?
Хотел бы я знать.Я слышал, что есть парень, который делает это в Мексике за 2000 долларов, и вы можете сделать это в Эквадоре и Египте. Есть врачи, которые заберут ваши деньги. Но мы говорим здесь о больших деньгах. Барт всегда думал, что должен быть автомат, небольшая будка, куда нужно идти и вставлять пенни в щель.

Если люди собираются делать это сами, что вы посоветуете?
Не советую людям делать это самим. Я действительно не знаю. Я получил уроки от Барта, и я не собираюсь говорить другим делать это самим себе.На самом деле, чтобы это произошло, в этой стране должны произойти какие-то правовые и социальные изменения. Я просто хочу, чтобы кто-нибудь провел исследование лекарств, вызывающих кайф, и их свойств вазоконстрикторов.

Какие преимущества дает кайф?
Эго — это механизм, направляющий кровь в мозг туда, где это необходимо. Он сужает артерии в одних частях, чтобы увеличить приток крови к другим частям. Но часть мозга, которая доминирует над всем, — это речевая система.Наше выживание зависит от речевой системы, и она определяет деятельность мозга. Он делает это за счет монополизации снабжения кровью. Речевые центры, отвечающие за разговор, письмо, чтение и слушание, были последними в нашей эволюции, и они находятся в коре головного мозга, далеко от сердца. Чтобы обеспечить постоянное кровоснабжение центров речи, эго подавляет функции других частей мозга.

Люди зацикливаются на цепочках слов, которые они используют для обозначения своей идентичности, и, возможно, эти цепочки слов идентифицируют людей как христианина, мусульманина, еврея или кого-то еще.Очевидно, что ваши конкретные цепочки слов становятся для вас очень важными. И вы можете сопротивляться или даже нападать на других людей, у которых есть другие идеи, в то время как на самом деле у каждого достаточно места, чтобы иметь множество идей. В этом красота кайфа. Когда вы становитесь кайфом, вы выходите за пределы эго, вы становитесь выше эго. Когда вы под кайфом, вы можете видеть людей, действующих на этом уровне, и вы также можете видеть, где вы действовали на этом уровне. Вам дается объективное мнение, а не субъективное.И в этом великая красота и огромная ценность кайфа. Я думаю, что все должны накуриться, и я думаю, что Владимир Путин должен отказаться от кислоты.

Джо Меллен Bore Hole теперь находится на Странном Аттракторе.

Выбор правильного скважинного насоса — Ассоциация скважинных вод Южной Африки

Что вы планируете делать с водой, которую вы качаете из своей скважины? Вот несколько примеров приложений, которые мы видим на BWA:

Для каждого из этих различных приложений требуются разные насосы.

Расход и давление

Независимо от области применения, все сводится к двум основным факторам — количеству воды, которое необходимо перемещать (или потоку), и давлению, которое должно быть создано, чтобы доставить воду туда, где она необходима.

В зависимости от вашего применения вы будете иметь представление о том, к какой скорости потока и давлению вы стремитесь. Например, для системы полива сада с микроструйными форсунками потребуется высокое давление, но меньший расход; полив из шланга потребует более низкого давления, но большого расхода; и если вы наполняете резервуар, вы, вероятно, сможете обойтись низким давлением и низким расходом.

Дальность откачки

Вода начинается под землей и в конечном итоге доставляется насосом до конечной точки. Этот путь состоит из нескольких этапов:

  • От земли до верха скважины (глубина скважины)

  • От верха скважины до точки доставки (горизонтальное расстояние)

  • От верха скважины до самой высокой точки вода будет закачиваться на (отметку земли)

Глубина скважины

Подрядчик сможет сказать вам среднюю глубину воды в вашей скважине.Перекачивание воды по вертикали требует больших усилий, поэтому для глубокой скважины потребуется гораздо более мощный насос, чем для неглубокой скважины. Ориентировочно вам потребуется 1 бар давления на каждые 10 м скважины.

Горизонтальное расстояние

После того, как вода перекачана вертикально из-под земли на поверхность земли, ее необходимо доставить до конечной точки. Чем дальше эта конечная точка находится от верха ствола скважины, тем большее давление требуется.

Отметка земли

Если есть разница в высоте между верхом ствола скважины и конечной точкой воды (отметка земли), то это также следует учитывать при выборе насоса, так как это потребует дополнительной энергии от насоса. .

Скорость пополнения скважины

Имейте в виду, что глубина воды является средним измерением. Уровень воды в скважине будет падать, когда она откачивается из скважины, и повышаться, когда она пополняется (подробнее о подпитке скважины здесь). Скорость подпитки скважины также следует учитывать при выборе насоса, особенно если приложение предусматривает обезвоживание.

Amazon.com: Головка камеры панорамирования и наклона MABELSTAR 100 м с мягким кабелем Камера осмотра дымохода для обнаружения подземных вод: камера и фото


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Марка MabelStar
Напряжение 12 Вольт
Рейтинг международной защиты IP68
Размеры изделия ДхШхВ 20.47 x 8,27 x 17,72 дюйма

  • Убедитесь, что это подходит введя номер вашей модели.
  • Наклонная и наклонная головка камеры 100-метровая камера для обследования дымовой трубы с мягким кабелем для обнаружения подземных вод

Скважинная геофизика

Скважинная геофизика — это наука о регистрации и анализе измерений физических свойств, проводимых в скважинах или контрольных скважинах.Зонды, измеряющие различные свойства, опускаются в скважину для сбора непрерывных или точечных данных, которые графически отображаются в виде геофизического каротажа. Несколько журналов обычно собираются, чтобы воспользоваться их синергетическим характером — гораздо больше можно узнать, анализируя набор журналов как группу, чем анализ одних и тех же журналов по отдельности. Скважинная геофизика используется в исследованиях подземных вод и окружающей среды для получения информации о конструкции скважины, литологии и трещинах, проницаемости и пористости, а также качестве воды.Система геофизического каротажа состоит из зондов, троса и буровой лебедки, модулей питания и обработки, а также блоков регистрации данных. Современные системы регистрации управляются компьютером и могут собирать несколько журналов за один проход зонда.

Зачем логин?

Скважинно-геофизический каротаж может предоставить огромное количество информации, которая имеет решающее значение для лучшего понимания подземных условий, необходимых для исследований грунтовых вод и окружающей среды. Геофизические каротажные данные предоставляют беспристрастные непрерывные данные и данные на месте и обычно отбирают больший объем, чем пробы бурения.

Различные гидрогеологические единицы, обнаруженные в недрах, демонстрируют широкий спектр возможностей для хранения и передачи грунтовых вод и загрязняющих веществ. Скважинно-геофизический каротаж обеспечивает высокоэффективное средство для определения характера и толщины различных геологических материалов, проникающих в скважины и испытательные скважины. Эта информация важна для правильного размещения обсадных труб и экранов в водозаборных скважинах, а также для определения характеристик и устранения загрязнения грунтовых вод.

  • Определение качества грунтовых вод
    Качество грунтовых вод сильно различается, и загрязнение грунтовых вод может быть вызвано искусственными или естественными источниками.Интеграция скважинно-геофизического каротажа с отбором проб качества воды дает более полную картину, независимо от того, идет ли речь о разработке водозаборной скважины или восстановлении загрязненного водоносного горизонта.
  • Определение конструкции и условий колодца
    Колодцы являются точками доступа к системе грунтовых вод, и знание их конструкции и состояния важно, используются ли они для снабжения грунтовыми водами, мониторинга или восстановления. Местоположение и состояние обсадной колонны и экрана можно быстро оценить с помощью геофизического каротажа.

Что такое общие геофизические журналы и как они используются?

Обычные геофизические каротажные данные включают кавернометр, гамма, одноточечное сопротивление, спонтанный потенциал, нормальное удельное сопротивление, электромагнитную индукцию, удельное сопротивление жидкости, температуру, расходомер, телевидение и акустический телезритель.

  • Каротаж каверномера фиксирует диаметр ствола скважины. Изменения диаметра ствола скважины связаны с конструкцией скважины, например с размером обсадной колонны или бурового долота, а также с трещинами или обрушением вдоль стенки ствола скважины.Поскольку диаметр ствола скважины обычно влияет на отклик каротажа, каротажная диаграмма полезна при анализе других геофизических каротажей, включая интерпретацию каротажных диаграмм расходомера.
  • Гамма-каротаж регистрирует количество естественного гамма-излучения, испускаемого горными породами, окружающими скважину. Наиболее значительными естественными источниками гамма-излучения являются калий-40 и дочерние продукты ряда распада урана и тория. Глинистые и сланцевые породы обычно излучают относительно высокое гамма-излучение, потому что они включают продукты выветривания калиевого полевого шпата и слюды и имеют тенденцию концентрировать уран и торий за счет поглощения и обмена ионов.
  • Кардиограммы одноточечного сопротивления регистрируют электрическое сопротивление от точек внутри скважины до электрического заземления на поверхности земли. Как правило, сопротивление увеличивается с увеличением размера зерна и уменьшается с увеличением диаметра ствола скважины, плотности трещин и концентрации растворенных твердых частиц в воде. Каротаж сопротивления по одной точке полезен при определении литологии, качества воды и расположения зон трещин.
  • Каротаж спонтанного потенциала регистрирует потенциалы или напряжения, возникающие между скважинным флюидом и окружающей породой и флюидами.Журналы спонтанного потенциала могут использоваться для определения литологии и качества воды. Сбор каротажей с самопроизвольным потенциалом ограничивается открытыми скважинами, заполненными водой или грязью.
  • Каротаж нормального сопротивления регистрирует удельное электрическое сопротивление окружающей среды ствола скважины, окружающих пород и воды, измеренное с помощью переменного разнесения потенциальных электродов на каротажном зонде. Типичное расстояние для потенциальных электродов составляет 16 дюймов для короткого нормального удельного сопротивления и 64 дюйма для длинного нормального удельного сопротивления.Каротаж нормального сопротивления зависит от толщины слоя, диаметра ствола скважины и скважинного флюида и может быть собран только в открытых скважинах, заполненных водой или буровым раствором.
  • Каротаж электромагнитной индукции регистрирует электрическую проводимость или удельное сопротивление горных пород и воды, окружающей скважину. На электропроводность и удельное сопротивление влияют пористость, проницаемость и содержание глины в породах, а также концентрация растворенных твердых веществ в воде в породах. Зонд с электромагнитной индукцией разработан для максимального увеличения разрешения по вертикали и глубины исследования, а также для минимизации воздействия скважинного флюида.
  • Журналы регистрации удельного сопротивления жидкости регистрируют удельное электрическое сопротивление воды в стволе скважины. Изменения удельного сопротивления жидкости отражают различия в концентрации растворенных твердых веществ в воде. Каротажные диаграммы удельного сопротивления жидкости полезны для определения водоносных зон и определения вертикального потока в стволе скважины.
  • Журналы температуры фиксируют температуру воды в скважине. Температурные диаграммы полезны для определения водоносных зон и определения вертикального потока в стволе скважины между зонами с различным гидравлическим напором, через которые проходят скважины.На поток в скважине между зонами указывают температурные градиенты, которые меньше регионального геотермического градиента, который составляет около 1 градуса по Фаренгейту на 100 футов глубины.
  • Журналы расходомера фиксируют направление и скорость вертикального потока в стволе скважины. Скорость потока в стволе скважины может быть рассчитана на основе измерений скорости в скважине и диаметра ствола скважины, зарегистрированного кавернометром. Журналы расходомера можно собирать в условиях отсутствия перекачки и (или) перекачки. Расходомеры с крыльчаткой являются наиболее широко используемыми, но они, как правило, не могут определять скорости менее 5 футов / мин.Тепловые импульсные и электромагнитные расходомеры могут определять скорости менее 0,1 фут / мин.
  • Телевизионный каротаж записывает цветное оптическое изображение скважины. Помимо записи на кассету видеомагнитофона, оптическое изображение можно просматривать в реальном времени на телевизионном мониторе. Строительство скважины, литология и трещины, уровень воды, каскадная вода сверху над уровнем воды и изменения качества воды в скважине (химические осадки, взвешенные частицы и газ) можно наблюдать непосредственно с помощью камеры.
  • Журналы акустического телеобъектива записывают магнитно-ориентированное фотографическое изображение акустической отражательной способности стенки ствола скважины. Журналы Televiewer указывают местоположение и простирание и падение трещин и литологических контактов. Сбор журналов телезрителей ограничен открытыми скважинами, заполненными водой или грязью.

ДОСТИЖЕНИЯ В ГЕОФИЗИКЕ СКВАЖИН ДЛЯ ИССЛЕДОВАНИЙ ПОДЗЕМНЫХ ВОД

Подробная информация о подземных условиях необходима для разработки и управления ресурсами подземных вод, а также для определения характеристик и восстановления загрязненных участков.Скважинные геофизические методы предоставляют высокоэффективные средства для сбора такой информации. Последние достижения в области методов и оборудования значительно расширили возможности геофизиков для получения информации о недрах при исследовании грунтовых вод с помощью методов скважинной геофизики.

  • Доступны портативные геофизические логгеры, специально разработанные для работы с грунтовыми водами. Геофизические логгеры основаны на ПК и имеют программное обеспечение, управляемое с помощью меню, для сбора, отображения и анализа цифровых данных каротажа.Буровые лебедки для мелководных исследований очень портативны, а некоторые из них имеют кабели с пластиковым покрытием для облегчения дезактивации. Многие из каротажных зондов можно использовать в скважинах диаметром всего 5 сантиметров. Многие зонды способны собирать несколько геофизических параметров за один проход каротажа, тем самым значительно повышая эффективность операции каротажа.
  • Электромагнитно-индукционный каротаж заменил каротаж с нормальным сопротивлением в нефтяной промышленности много лет назад.Индукционные зонды были разработаны специально для мониторинговых скважин малого диаметра. Индукционные бревна могут собираться в скважинах, заполненных водой, воздухом и буровым раствором, а также через кожух из ПВХ. Основными факторами, влияющими на реакцию индукционного каротажа в песчано-гравийных водоносных горизонтах, являются концентрация растворенных твердых частиц в грунтовых водах, а также содержание ила и глины в водоносном горизонте. Индукционные журналы, которые обычно ведутся в сочетании с гамма-каротажами, используются для определения литологии и зон электропроводящего загрязнения, такого как фильтрат со свалок и проникновение соленой воды.
  • Расходомеры с высоким разрешением, использующие тепловые импульсы и электромагнитные методы, могут измерять чрезвычайно низкие вертикальные скорости потока в скважинах. Обычные расходомеры с крыльчаткой, которые широко используются в исследованиях грунтовых вод, имеют нижний предел измерения около 2 метров в минуту, тогда как расходомеры с высоким разрешением имеют нижние пределы измерения менее 0,03 метра в минуту. Расходомеры могут использоваться для измерения потока в стволе скважины как в условиях окружающей среды, так и в условиях перекачки. Измерения потока в стволе скважины, выполненные в условиях окружающей среды, могут помочь очертить пропускающие трещины и другие проницаемые зоны и указать направление вертикальных гидравлических градиентов; они также полезны при интерпретации данных каротажа проводимости флюидов и данных о качестве воды в скважине.Измерения потока в скважине, выполненные в условиях закачки, могут быть использованы для определения профилей гидравлической проводимости водоносных горизонтов.
  • Телевизионные камеры обычно используются при исследовании грунтовых вод для проверки состояния обсадных труб и экранов скважин; их также можно использовать для прямого просмотра (1) литологической текстуры, размера зерна и цвета; (2) уровни воды и каскадная вода; и (3) трещины коренных пород. Телевизионные журналы можно получить в чистой воде и над уровнем воды. Самые сложные телевизионные системы имеют магнитную ориентацию и обеспечивают цифровое изображение стенки скважины на 360 градусов.
  • Акустические телезрители обеспечивают магнитно-ориентированное, 360-градусное фотографическое изображение акустической отражательной способности стенки ствола скважины. Телевидение уже много лет используется в нефтяной промышленности и все чаще используется в системах с подземными водами. Журналы Televiewer, которые показывают время прохождения звука и амплитуду отражения, могут быть получены из скважин, заполненных водой или грязью. Новейшие системы цифрового телевидения позволяют интерактивно определять ориентацию трещин.
  • Скважинный радар
  • обеспечивает метод обнаружения зон трещин на расстоянии до 30 метров или более от ствола скважины в электрически резистивных породах.Радиолокационные измерения могут быть выполнены в одной скважине (передатчик и приемник в одной скважине) или с помощью томографии между скважинами (передатчик и приемник в разных скважинах). Односкважинный направленный радар может использоваться для определения местоположения и ориентации зон трещин, а томография между стволами скважин может использоваться для определения зон трещин между скважинами. За перемещением индикатора солевого раствора через зоны трещин можно следить с помощью скважинного радара.

ОБУЧЕНИЕ И ПЕРЕДАЧА ТЕХНОЛОГИЙ

Главный компонент программы Управления подземных вод / Отделения геофизических приложений и поддержки в области геофизической подготовки и передачи технологий находится в Нью-Йоркском центре водных наук.Многогранная программа включает демонстрации, полевые тренинги, семинары и курсы в рамках проекта, Центра водных наук, региона и всего обследования. Современное геофизическое оборудование используется для обучения и демонстраций, включая скважинный радар, электромагнитную индукцию, цифровой телезритель и телевидение, тепловые импульсные расходомеры и пакеры на кабеле.

Ссылки

Отделение геофизических приложений и поддержки

USGS-Рестон, штат Вирджиния, домашняя страница

Список литературы

Джонсон, К.D., 1994, Использование цветной видеокамеры в стволе скважины для определения литологии, трещин и условий ствола в коренных скважинах в районе озера Зеркало, графство Графтон, Нью-Гэмпшир, в Программе гидрологии токсичных веществ Геологической службы США — Протоколы технического совещания , Колорадо-Спрингс, Колорадо, 20-24 сентября 1993 г ​​.: Отчет о исследованиях водных ресурсов Геологической службы США 94-4015, стр. 89-93.

Lane, JW, Haeni, FP, and Williams, JH, 1994, Обнаружение трещин в коренных породах и литологических изменений с помощью скважинного радара на выбранных участках в материалах Пятой Международной конференции по георадарам, Китченер, Онтарио, Канада, 12 июня 16, 1994: Ватерлоо, Онтарио, Центр исследований подземных вод Ватерлоо, стр.557-592.

Lane, JW, Haeni, FP, Placzek, G., and Wright, DL, 1996, Использование скважинных радарных методов для обнаружения соленого индикатора в трещиноватой кристаллической породе, Зеркальное озеро, графство Графтон, Нью-Гэмпшир, в Proceedings of the 6-я Ежегодная международная конференция по наземным радиолокаторам, Сендай, Япония, 30 сентября — 3 октября 1996 г., с. 185-190.

Lane, JW, Haeni, FP, Soloyanis, S., Placzek, G., Williams, JH, и другие, 1996, Геофизические характеристики водоносного горизонта с трещиноватыми коренными породами и траншеи для сбора загрязняющих веществ с трещиноватыми трещинами, в Proceedings of the Symposium по применению геофизики к инженерным и экологическим проблемам, Кистоун, Колорадо, 28 апреля — 2 мая 1996 г .: Wheat Ridge, Colo., Экологическое и инженерно-геофизическое общество, стр. 429-442.

Пайет, Ф.Л., Краудер, Р.Э., и Хесс, А.Е., 1996, Приложения для каротажа расходомера с высоким разрешением с помощью теплового импульсного расходомера: Журнал экологической инженерии и геофизики, т. 1, № 2, с. 1, стр. 1-11.

Уильямс, Дж. и Конгер, Р.У., 1990, Предварительное определение границ загрязненных водоносных трещин, пересеченных скважинами в коренных породах открытого ствола: Обзор мониторинга подземных вод, т. 10, № 2, с. 3, стр. 118-126.

Уильямс, Дж.H., Lapham, W.W., и Barringer, T.H., 1993, Применение электромагнитного каротажа для исследований загрязнения в ледниковых песчано-гравийных водоносных горизонтах: Обзор мониторинга и восстановления грунтовых вод, т. 13, № 2, с. 3, стр. 129-138.

Уильямс, Дж. и Лейн, Дж. У., 1998, Достижения в скважинной геофизике для исследования грунтовых вод: Информационный бюллетень Геологической службы США 002-98, 4 стр.

Янг, С.С. и Пирсон, Х.С., 1995, Электромагнитный скважинный расходомер — описание и применение: Обзор мониторинга и восстановления грунтовых вод, v.15, нет. 4, стр. 138-147.

Дополнительная информация по скважинной геофизике:

Keys, W.S., 1990, Скважинная геофизика в применении к исследованиям подземных вод: Геологические методы исследования водных ресурсов США, книга 2, гл. E2, 150 с.

Американское общество испытаний и материалов, 1995, Стандартное руководство по планированию и проведению геофизических исследований скважин (D5753-95): Ежегодный сборник стандартов ASTM, 8 стр.

Вертикальный скважинный насос для двигателя, напор: до 180 м, Trivikram Flowtech


О компании

Год основания 1998

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников От 101 до 500 человек

Годовой оборот25-50 крор

Участник IndiaMART с декабря 2013 г.

GST33AADFT0735A1ZV

Код импорта и экспорта (IEC) 32169 *****

Экспорт в Объединенные Арабские Эмираты, Саудовскую Аравию, Филиппины, Зимбабве, Катар

TFT — это компания мирового уровня, основанная выдающимися инженерами с 20-летним опытом работы в области выбора насосов, НИОКР, разработки приложений и послепродажного обслуживания.Основанная в 1999 году, компания TFT на протяжении многих лет преуспевала с четким видением повышения производительности всех процессов в отрасли за счет совершенствования процесса обработки жидкостей.

Мы работаем с философией «лучшие насосы для наших клиентов» от «лучших производителей со всего мира» вот уже 20 лет. За эти годы мы выросли, предоставляя образцовые решения для наших клиентов, мы не просто ведем бизнес; мы намерены строить отношения с нашими клиентами.

Наша продукция находит применение в различных отраслях промышленности, таких как бумажная промышленность, добыча песка, М.Насосы для промывки песка, шламовые насосы, сахар, алюминий, текстильная красящая промышленность, водоочистные сооружения, химические заводы, очистные сооружения, заводы по производству удобрений, нефтеперерабатывающие заводы, сталелитейные заводы и электростанции и т. Д. Наш качественный анализ рынка и предоставление качественной продукции в отрасли позволил нам стать крупнейшей организацией по производству промышленных насосов в Индии. С нашими удобными платежными шлюзами и безопасной доставкой мы создаем места в сердце наших уважаемых клиентов.

Видео компании

.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
