Вихревые насосы для воды: Вихревые насосы (для воды): принцип работы, центробежные

Содержание

назначение, принцип действия, типы, сравнение характеристик с центробежным

Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.

Где применяют вихревой насос

Вихревой насос главным образом выполняет задачу перекачивания воды, но может быть использован и для транспортировки газообразных веществ. Существует несколько подвидов устройств, но одинаковым элементом у всех будет рабочее колесо со специальными лопатками. Принципиальным отличием вихревых насосов является возможность работы с малым количеством воды, при этом они способны обеспечить достаточно сильный напор.

Соответственно, основная сфера применения – места, где нужно обеспечить большой напор воды при незначительных ее объемах. Водяной насос вихревого типа применяется для бытовых или производственных целей. Их используют в автоматических системах подачи воды, для орошения, они подходят для подачи жидкостей того или иного типа, могут выступать в качестве компрессора для повышения давления в системе водоснабжения. В частности, назначение такого насоса следующее:

  • водоснабжение загородных домов при помощи автоматизированной насосной станции;
  • перекачка бензина и керосина на АЗС;
  • питание маломощных котельных установок и др.

Часто насосы этого типа применяют в химической промышленности для перекачки химически агрессивных веществ. Благодаря простоте конструкции в качестве материалов для изготовления вихревых насосов применяют химически стойкие сплавы, с трудом поддающиеся фигурному литью.

Устройство и принцип работы

Как было упомянуто выше, основной рабочий элемент данного типа устройств – это колесо (крыльчатка) с лопатками, которые выступают в роли лопастей. Лопасти по направлению к оси колеса располагаются радиально или наклонно. Сама по себе крыльчатка является стальным диском, по его внешней окружности вырезаны ямки, которые и формируют лопасти.

Колесо с лопастями вращается внутри цилиндрического корпуса, при этом расстояние от торца лопатки до стенки минимально. Принцип действия вихревого насоса заключается в том, что вода всасывается во входное отверстие и закручивается в вихрь благодаря крыльчатке.  При небольших энергозатратах мощность потока увеличивается в разы, и жидкость с большим давлением выбрасывается из выходного патрубка.

Стоит отметить, что входной и выходной патрубки находятся в верхней части насоса. Такая конструкция обеспечивает самовсасывание жидкости при старте работы оборудования.

В вихревом насосе есть специальный отливной канал, который соединяет выходной патрубок с входным отверстием, при этом между собой они разделены специальной перегородкой. Она перекрывает минимум две лопасти, и между ней и колесом расстояние составляет не более 0,2 мм. Таким образом, движение перекачиваемой воды и крыльчатки создает центробежную силу, что и усиливает напор. За счет такой конструкции удалось добиться не только повышение давления на выходе, но и обеспечить возможность перекачивать газожидкостные вещества.

Благодаря конструктивным особенностям при одинаковых размерах крыльчатки и равной частоте совершаемых оборотов, работа вихревого насоса приблизительно в 7 раз эффективней, чем центробежного.

Достоинства и недостатки вихревых насосов

Вихревые насосы имеют своим плюсы и минусы. К достоинствам можно отнести большой напор на выходе, функцию самовсасывания воды, возможность перекачивать не только жидкость, но и летучие вещества, а также структуры с газом. С помощью таких устройств можно осуществлять не только перекачивание, но и транспортировку воды по трубам. Использовать насосы погружного типа с вихревой системой работы можно на глубине до 20 метров.

Основной минус – это низкий коэффициент полезного действия. Он составляет порядка 45%, при необходимости обеспечения высоких производственных мощностей лучше выбрать центробежный насос, так как экономически он будет более выгоден. На крупных предприятиях рассматриваемые модели используют только по причине невозможности использовать центробежные. Еще один серьезный недостаток – вихревой насос не может перекачивать воду, в которой есть вкрапления твердых частиц. Также такие устройства

не подходят для вязких веществ.

Классификация

Вихревые устройства могут отличаться по нескольким параметрам. В настоящее время существуют следующие типы вихревых насосов:

  • открытой и закрыто — вихревые;
  • погружные и поверхностные;
  • комбинированные.

Каждый из них имеет разное назначение и строение

Открыто-вихревые и закрыто-вихревые

Открыто-вихревой насос отличается от закрыто-вихревого тем, что у него более длинные лопатки, крыльчатка по диаметру меньше отводного канала, и сам кольцевой канал соединяется только с напорным патрубком. У закрытых моделей лопасти более короткие и расположены под разными углами, диаметр колеса совпадает с диаметром внутренней камеры, а канал соединяет входное и выходное отверстие.

Отличие в работе следующее. Вода поступает через вход и попадает в рабочую камеру, где в виде вихря отправляется в соединительный канал и уже через него под давлением выходит через выходной патрубок. У закрытых устройств в силу одинакового диаметра рабочей камеры и колеса вода сразу попадает в соединительный канал, там формируется вихрь и усиливается напор.

Погружные и поверхностные модели

Отличие данных моделей понятно из названия: погружные находятся непосредственно в перекачиваемой среде,  поверхностные расположены рядом с ней.

Первый вариант чаще всего используется просто для перекачивания жидкостей или не слишком вязких веществ, второй используется для циркуляции воды, например, в оросительных системах или для водоснабжения дома.

Комбинированные варианты

Свободно-вихревые модели позволяют работать с сильно загрязненными веществами. Их используют как фекальные или дренажные насосы, применяют в очистных сооружениях и в добывающей промышленности для откачивания воды из скважин при бурении.

Центробежно-вихревые насосы имеют более высокий КПД в сравнении с классическими вихревыми моделями, они способны работать с жидкостями с температурой нагрева не более 105 градусов. Отличие заключается в том, что здесь установлено и центробежное, и вихревое колесо одновременно.

Вакуумные насосы вихревого типа – это своего рода воздуходувки. С их помощью можно обеспечить распространение горячего или холодного воздуха, а также добиться небольшого вакуума. Часто применяется для сушки стеклянной тары и аэрации водоемов.

Какой насос лучше – вихревой или центробежный

Чтобы ответить на вопрос, что лучше, вихревой или центробежный насос, следует внимательно посмотреть на характеристики вихревых насосов:

  • небольшой размер и меньшая цена в сравнении с центробежными;
  • способность создать высокое давление;
  • работа с чистыми веществами;
  • достаточно высокий уровень шума.

В настоящее время вихревые насосы обеспечивают производительность от 8 до 60 кубических метров в час, а напор варьируется от 25 до 250 метров.

Исходя из характеристик вихревых моделей, можно сделать вывод, что они более пригодны в промышленности, так как способны перекачивать не только жидкости. По причине высокого шума они не подходят для работы в жилых помещениях или расположенных в непосредственной близости рядом с домом. Благодаря цене и компактным размером их целесообразно применять на небольших насосных станциях, ведь они могут работать с малой подачей, но большим напором. Они подходят для фермерских хозяйств в качестве снабжения системы орошения водой. Такие насосы отлично подходят для вспомогательных котельных станций, а также в качестве компрессора для обеспечения циркуляции воды. Еще одним плюсом является простота конструкции и ремонта.

Совет! Купить такие насосы лучше всего для небольших хозяйств или химической промышленности. В любой другой сфере они окажутся менее эффективными, нежели центробежные варианты.

Вихревые насосы для воды.

Насос вихревой типа ВК и В.

Насосы вихревые одноступенчатые горизонтальные консольные рассчитаны на перекачку воды с температурой до 85°С. Насосы типа ВК и В изготавливаются в нескольких вариантах:

вихревые насосы типа ВКО и ВО – это обогреваемые насосы, предназначены для перекачки легкозастывающих жидкостей, таких как фенол и др. В крышках таких насосов есть канал, через который подается пар;

вихревые насосы типа ВКС и ВС – это самовсасывающие насосы, на которых установлен чугунный воздушный колпак (рис.1). Данный колпак обеспечивает самовсасывающую способность насоса.

Воздушный колпак насоса

Рис.1. Чугунный воздушный колпак.

.

.



Рис.2. Основные размеры вихревых насосов типа ВК и В.



Вес вихревого насоса



Таблица 1. Основные размеры для вихревых марок насоса: ВК-1/16, ВК-2/26, ВК-4/24, ВК-5/24, ЗВ-2,7м.

Марка насоса Размеры, мм Фланец ФI Фланец ФII Фланец ФIII Вес насоса без колпака, кг
L L1 H d1 l1 a D1 dH d n, шт a D1 dH d n, шт a D1 dH d n, шт
мм мм мм
ВК-1/16 368 160 257 25 35 78 75 25 М10 4 78 75 25 М10 4 120 75 25 М10 4 23,5
ВК-2/26 365 160 260 25 35 100 100 40 М12 100 100 40 М12 130 100 40 М12 27,6
ВК-4/24 378 160 260 25 35 100 100 40 М12 100 100 40 М12 130 100 40 М12 28
ВК-5/24 390 160 270 25 35 108 110 50 М12 108 110 50 М12 140 110 50 М12 30,6
ЗВ-2,7м 470 180 285 28 45 120 130 70 М12 120 130 70 М12 160 130 70 М12 43

Вихревой насос характеристики.



Таблица 2. Технические характеристики насосов типа ВК и В.

Марка насоса Подача Q, м3 Полный напор H, м Допустимая вакуумметрическая высота всасывания, м Скорость вращения (синхронная), об/мин Мощность электро-двигателя, кВт
ВК-1/16 3,6 16 6 1500 1,5
ВК-2/26 7,2 26 5 1500 5,5
ВК-4/24 14,4 24 4 1500 7,5
ВК-5/24 18 24 3,5 1500 10
ЗВ-2,7м 20-35 80-35 4-3,5 1500

30



Статья оказалась полезной?! Делись с друзьями в социальных сетях!!!



Вихревой насос для воды — устройство, принцип работы, модели

Насосное оборудование применяется в различных сферах жизнедеятельности. С работой насосов каждый из нас сталкивается ежедневно. Видов таких аппаратов много. Одни используют в быту, к примеру, для подачи воды из скважины или полива огорода, другие – в промышленности для перегонки жидких, вязких и газообразных субстанций. По конструкции тоже насосы сильно различаются и сегодня поговорим про вихревой насос для воды, его конструкцию, назначение, виды.

По способу действия классифицируются:

  • возвратно-поступательный тип;
  • динамический тип;
  • роторный тип.

В возвратно-поступательных перемещение жидкости происходит благодаря перемещению поршня внутри цилиндра. По виду вытеснительного устройства разделяют: на основе мембраны и поршня.

В роторных вращающийся поршень вытесняет жидкость. По виду рабочих органов: пластинчатые, винтовые, роликовые, шестеренные и коловратные.

В динамических, процесс происходит в результате передачи кинетической энергии к выкачиваемой жидкости. Это провоцирует перекачку. По действию разделяют: вихревого типа и лопастного типа. Первые работают по принципу самовсасывания, вторые – с помощью центробежной силы. По форме колеса: закрытые (перифирийно-боковые), звездообразные (открытый тип), вихревые. По виду воздухопотока многоступенчатые и одноступенчатые.

Принцип работы вихревого насоса

Функционирование вихревых аппаратов проходит благодаря рабочему колесу с лопастями. Лопасти используются двух типов: наклонного и радиального типа. В корпусе находится колесо, в котором существуют зазоры. Концентрический канал также как и рабочее колесо, расположен в корпусе.Перемычка в канале выполняет функцию уплотнения в полостях. Через отверстиепоступает жидкость, после прогонки в рабочем колесе выходит в отверстие.

Преимущества:

  • способность создавать напор в 5-8 раз больше, чем центробежные типы агрегатов;
  • бюджетность;
  • простота конструкции;
  • самовсасывающие способности;
  • способности эксплуатироваться в жидкостно-газовой смеси.

К недостаткам вихревых насосов относятся: низкий коэффициент полезного действия, который не превышает 45 процентов. Этот показатель не дает возможности работать агрегатам при больших мощностях. Также вихревой насос не справляется с вязкими жидкостями. Самовсасывающий электронасос перед началом работы заполняется небольшим количеством воды.

Вихревой насос для воды – устройство (видео)

Классификация по типу колеса и артерий

По размещению водной артерии делятся на :

  • открытую артерию;
  • закрытую артерию.

По типу рабочего колеса:

  • агрегаты с открытым колесом;
  • агрегаты с закрытым колесом.

У агрегатов закрытого типа лопасти короткие. Жидкость входит благодаря всасывающему патрубку. Свойства кавитации таких аппаратов низки. Из-за наложения продольного вихря на движение жидкой субстанции из всасывающего патрубка происходит осложнение движения на входе. Для улучшения свойств кавитации подключается центробежная ступень перед вихревым колесом. Такие аппараты называются центробежно-вихревыми. КПД центробежно-вихревых агрегатов выше и составляет 48%. Центробежно-вихревой насос используется для питания котлов и систем водоснабжения малых объектов в горной местности.

Свободно-вихревые насосы используется для выкачки сточных промышленных и коммунально-бытовых вод.  Преимуществом свободно-вихревых насосов является то, что работает с абразивными и твердыми частицами. Представитель таких устройств СВН. На все модели данного производителя выдается паспорт и гарантия.

Существует еще один тип – вихревые вакуумные электронасосы. Другое название: компрессионные или вихревые воздуходувки.

У аппаратов с открытым типом, радиус канала больше радиуса лопастей. Поступление жидкости к лопаткам колеса происходит из патрубка, пройдя через колесо поступает в канал. От вида колеса зависит способность работать с газожидкостной смесью.

По расположению устройств делятся на погружные и поверхностные.

Погружные (скважинные) используются при перекачивании чистой воды без примесей и агрессивных компонентов. Применяются для подачи воды в жилые и офисные помещения. Делятся на: фекальные, дренажные, колодезные, канализационные и скважинные.

Также существует тепловой аппарат он забирает или отдает тепло из воды. При бурении скважин используются насосы.

Водяные насосы состоят из реле давления, электродвигателя, наборного бака, манометра, помпы и шланга. Погружной аппарат эксплуатируется в автоматическом режиме. Погружной агрегат отличается возможностью работы как с чистой так и с загрязненной жидкостью с размерами частиц до 30 миллиметров.

Дренажный электронасос работает с чистой и грязной (с вместимостью частиц размером 20 мм) водой, и осушает водоемы. Дренажный отличается легкостью, надежностью и простотой использования. Насос скважинный работает со скважиной не менее 100 миллиметров в диаметре.

Вихревые электронасосы для скважины отличаются простотой конструкции и надежностью.

Поверхностные используются при перекачке и поднятии чистой воды из резервуаров для увеличения давления в системе. К представителем таких агрегатов принадлежит насос вихревой aquatica 775121. Особенностью является отсутствие пульсации и высокое давление. Мощность такой установки 380в. Преимуществом является высокая производительность и низкая стоимость. Электронасос акватик может эксплуатироваться при температуре среды 40 градусов Цельсия, с температурой жидкости 50 градусов Цельсия. Насосы aquatica используются для подачи воды под давлением. Насос Optima также поверхностного типа.

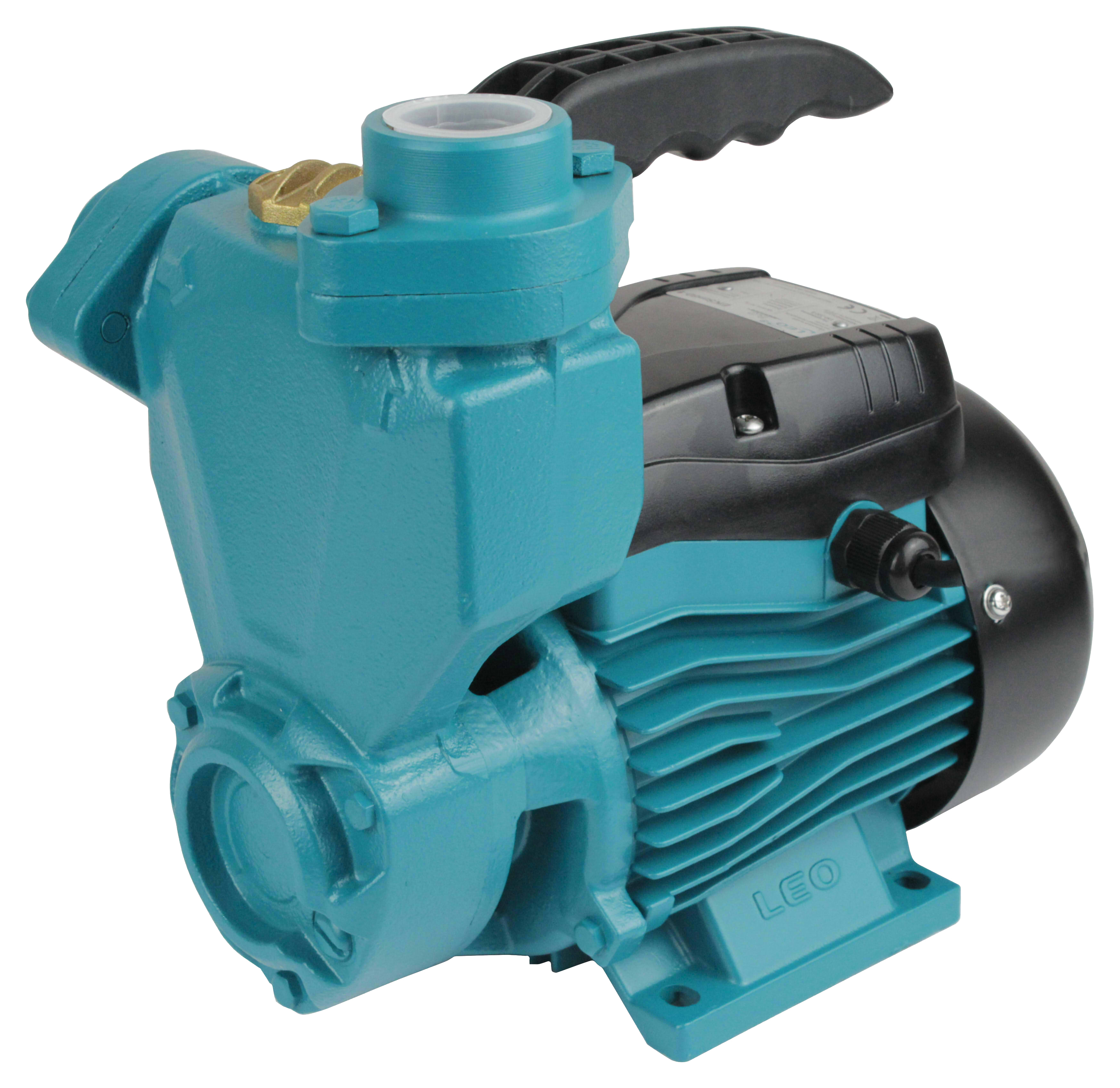

Вихревой самовсасывающий насос для воды – это поверхностный насос, который функционирует в системах водоснабжения, для полива и повышения давления. Отличается экономным потреблением электричества, низким шумом и компактностью. В конструкцию агрегата обязательно входит реле давления. Реле давление предназначено для поддержания давления в сети на стабильном уровне. Перед началом эксплуатирование реле давления необходимо настроить.

Вихревой насос pv способен работать с жидкостью, температура которой 90 градусов Цельсия. Трехфазный аппарат PV 55 изготовлен из латуни с алюминиевым кожухом и ведущим валом из нержавеющей стали.

Вихревой насос для воды – применение

Технические характеристики позволяют широко эксплуатировать аппараты, а именно:

  • Для котельных;
  • Для жидкостей, содержащих газы;
  • Для сельских водных станций;
  • Автомоечные насосы;
  • В качестве вакуумных насосов в компрессорных установках;
  • В перекачивании легколетучих жидкостей;
  • Для перекачки кислот и щелочей.

Использование вихревых машин очень обширно. Данное устройство полезно во всех сферах деятельности. От быта до промышленности.

Погружные вихревые насосы | Насосы и принадлежности

Доброго дня, уважаемые читатели блога nasos-pump.ru

Вихревой погружной насос

В рубрике «Насосы» разберем еще один вид насосов – это погружные вихревые насосы. Вихревой, погружной, одноступенчатый, центробежный насос имеет одно рабочее колесо периферийного типа, и применяется для скважин с минимальным диаметром 4’’ (100 мм). Данные насосы предназначены для подачи воды без осадка и твердых частиц для полива и орошения садов и огородов, в зоотехнических целях, а также в индивидуальных системах водоснабжения. Максимальная температура перекачиваемой жидкости не должна превышать 35°C.  Запрещается использовать данные насосы в плавательных бассейнах.

Вихревые погружные насосы не предназначен для перекачивания агрессивных и абразивных жидкостей, топлива и других химических и взрывоопасных веществ.

Технические характеристики вихревых насосов

Основные технические характеристики погружных вихревых насосов:

  • Максимальная глубина погружения 30 м
  • Максимальная температура перекачиваемой жидкости: 35°C
  • Максимально допустимое содержание песка в воде: 10 г/м3
  • Максимальное количество запусков в час 40
  • Максимальный напор: в зависимости от модели
  • Максимальная производительность: в зависимости от модели
  • Мощность [Вт]: в зависимости от модели
  • Номинальный ток [A]: в зависимости от модели
  • Напорный патрубок: Rp 1″
  • Число оборотов двигателя 2850 min-1
  • Двигатель маслонаполненный со встроенным конденсатором и встроенным системой защиты от перегрузки
  • Класс изоляции: F
  • Вид защиты: IP 68

Материалы и конструкция погружных насосов

Maтepиaлы применяемые в погружных вихревых насосах:

  • Выходной патрубок чугун
  • Верхний фланец чугун
  • Корпус двигателя нержавеющая сталь
  • Рабочее колесо латунь
  • Сетчатый фильтр нержавеющая сталь
  • Вал ротора нержавеющая сталь
  • Нижний фланец чугун
  • Механическое торцевое уплотнение керамика/графит

Конструкция погружных одноступенчатых вихревых насосов указана на рис. 1

Устройство вихревого погружного насоса

Корпус насоса, он же верхний фланец (поз. 6 на рис. 1) изготовлен из чугуна. Некоторые заводы производители погружных вихревых насосов изготавливают корпус насоса из латуни. На верхнем фланце расположен напорный патрубок (8) для подключения подающего трубопровода. На фланце также находится две проушины (9) для крепления троса, используемого для опускания и поднятия насоса. Рабочее колесо (4) изготовлено из бронзы или латуни. Особенность вихревых насосов заключается в том, что на периферии рабочего колеса имеется радиальные лопатки, передающие энергию перекачиваемой жидкости. Рабочее колесо находится между двух пластин (7) изготовленных из нержавеющей стали. За счет применения цилиндрической посадки создаются очень маленькие зазоры в рабочей камере насоса. Специальный профиль лопаток рабочего колеса обеспечивает радиальную циркуляцию поступающей в насос жидкости между лопатками рабочего колеса и пластинами. Эта конструкция дает возможность постепенно повышать давление жидкости в процессе ее передвижения от забора воды к выходному патрубку. Рабочее колесо насажено на вал (5) из нержавеющей стали. Уплотнение вала в электродвигателе насоса происходит за счет механического торцевого уплотнения. При помощи нижнего фланца (3) происходит крепление насосной части и двигателя. Забор воды в насосную часть происходит через водозаборную сеточку (2) изготовленную из нержавеющей стали. Двигатель (1) вихревого насоса находится в кожухе из нержавеющей стали.

Монтаж насосов

Категорически запрещено при выполнении монтажа или демонтажа оборудования вытаскивать или опускать насос за кабель!

Вихревой насос установка

  • Трос, используемый для крепления, а также опускания и поднятия насоса присоединить к проушинам насоса.
  • Диаметр трубопровода присоединяемого к напорному патрубку насоса должен соответствовать диаметру патрубка насоса.
  • Сетевой кабель крепится на напорном трубопроводе при помощи хомутов. Расстояние между крепежами не должно превышать двух метров. Кабель крепится к трубопроводу с небольшим провисанием.
  • При монтаже необходимо обращать внимание на глубину погружения вихревого насоса (на рис. 2), минимальная глубина от дна колодца или скважины до насоса составляет 100 мм, чтобы насос не засосал со дна колодца песок и ил т.к. в результате попадания в насос песка и ила оборудование может выйти из строя.
  • Минимальный уровень жидкости для непрерывной работы насоса должен находится выше, чем глубина погружения насоса (рис. 2).

Электрическое подключение насосов

Все электрические подключения оборудования должны проводиться квалифицированным электриком согласно правилам устройства и эксплуатации электроустановок (ПУЭ).

  • Сетевое напряжение и ток в сети должны соответствовать данным, приведенным на фирменной табличке насоса.
  • Двигатель однофазного насоса, маслонаполненный со встроенным конденсатором и встроенной системой защиты от перегрузки. При перегрузке насоса он автоматически отключится и возобновит работу после остывания (примерно через 15 минут).
  • Для электрического подключения используется кабель с вилкой Шуко, которая подключается к розетке закрытого типа, установленной в соответствии с нормами и правилами.
  • Электрические соединения должны быть защищены от попадания влаги. В случае возможного затопления, необходимо расположить электрические разъемы в безопасном месте.

Эксплуатация, обслуживание и ремонт вихревых насосов

Погружные вихревые насосы при правильной эксплуатации не требуют специального обслуживания. Основной причиной неисправности зачастую является попадание в насосную часть песка. В вихревых насосах зазоры между рабочим колесом и стенками рабочей камеры очень маленькие и при наличии крупных фракций песка в перекачиваемой жидкости происходит износ рабочего колеса и стенок рабочей камеры. В результате износа постепенно или даже очень бистро снижается напор, выдаваемый насосом.

Если насос долгое время не эксплуатируется необходимо один раз в месяц произвести его запуск, для того, чтобы не произошло заклинивание рабочего колеса. Если насос находился в скважине, а затем был демонтирован, то перед запуском насоса в эксплуатацию после длительного перерыва в работе рекомендуется провести его полную проверку и диагностику. Очень часто происходит заклинивание рабочего колесо. Заклинивание рабочего колеса после простоя происходит из-за качества нашей воды (очень жесткая или большое содержание железа). Также надо проверить потребляемый двигателем ток. Для этого нужно погрузить насос в бочку и включить его на непродолжительное время в работу. Если вал двигателя не вращается необходимо расклинить рабочее колесо. Эту процедуру должен проводить специалист сервисного центра. Замену поврежденного кабеля питания необходимо производить только в сервисном центре.

Ремонт двигателя вихревого насосов не дешевое удовольствие, если ремонтировать насосную часть, то это не сложная и не очень дорогая процедура.

Спасибо за внимание

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Еще похожие посты по данной теме:

Вихревые насосы для скважин – особенности устройства, конструкция, монтаж

Поднять воду из скважины, подать ее для полива огорода или орошения сада, увеличить напор в автономной водопроводной сети помогут вихревые насосы погружного типа, относящиеся к динамической группе насосного оборудования. Их действие основано на силах трения, принципе самовсасывания и обмене энергией между перекачиваемой жидкостью и вторичным потоком воды. Механическая энергия привода посредством множественных вихрей преобразуется в энергию потока, за счет чего появляется требуемый напор.

Особенности устройства

Одним из видов оборудования, предназначенного для скважин, являются вихревые насосы. Их рабочий орган представляет собой колесо с периферийно расположенными радиальными лопатками закрытого или открытого типа. Такая особенность размещения элементов способствует радиально-винтовому движению воды от всасывающего патрубка к выходному отверстию с постепенным повышением давления перекачиваемой жидкости. При этом в напорном трубопроводе не возникает каких-либо пульсаций. Вода поступает равномерно и стабильно.

Рабочая жидкость, посредством колеса, из внутренней части канала подается в его наружную часть. В результате образуется продольный вихрь. Поднимаясь по каналу, вода выходит через верхний патрубок под давлением. Многоступенчатое исполнение позволяет выпускать модели с увеличенным напором.

Вихревой насос обладает существенным преимуществом – при небольшой подаче воды он способен создать достаточно высокое давление.

Подобное свойство дает возможность устанавливать вихревые насосы в скважины с малым дебитом. Но следует учитывать, что такое оборудование быстро выходит из строя при наличии в перекачиваемой среде абразивных частиц. Поэтому в загрязненных условиях следует использовать другие насосы, оснащенные, к тому же, специальными фильтрами.

Вихревой насос для скважин обладает еще несколькими преимуществами:

  • способностью самовсасывания;
  • отсутствием требования заливать внутрь воду перед пуском;
  • небольшими габаритами, позволяющими устанавливать насос в скважины диаметром 100мм.

Но все достоинства оборудования может перечеркнуть сравнительно невысокий КПД. Максимальный показатель не превышает 45 процентов, тогда как реальный коэффициент обычно составляет около 30 процентов. Центробежный насос для скважин дает лучшие результаты (в 2-3 раза), да и производительность у него выше. Но при равных диаметрах рабочих колес, вихревой тип установок может обеспечить значительно больший напор воды, в некоторых случаях – до 7 раз.

Погружные насосы вихревого типа опускают в скважины на глубину до 30 метров, контролируя, чтобы они не опирались на дно скважин и располагались ниже уровня воды. Температура жидкой среды не должна превышать 35 градусов, иначе не будет происходить охлаждение перегретого корпуса. Максимальная высота подъема струи составляет 100 метров.

Конструкция

Вихревой насос для водных скважин имеет несколько основных узлов:

  • асинхронный электродвигатель – расположен в нижней части и закрыт кожухом;
  • рабочее колесо из латуни или бронзы с радиальными лопатками, расположенными на периферии;
  • фланцы – верхний и нижний;
  • вал из нержавеющей стали;
  • пластины – верхнюю и нижнюю;
  • водозаборную сетку из нержавейки;
  • напорный патрубок.

Верхний фланец, являющийся одновременно корпусом, совмещен с напорным патрубком, благодаря которому насос подключается к трубопроводу. Здесь же располагаются проушины, предназначенные для спуска оборудования в скважины и, соответственно, его изъятия. Фланец изготавливается из чугуна или латуни.

Вихревой насос с двигателем соединен при помощи нижнего фланца.

На вал насаживается колесо посредством механического торцевого уплотнения. Неподвижная часть соединения выполняется из керамики и резины, а подвижная – из графита и нержавейки. С обеих сторон колеса располагаются фиксирующие пластины.

Вихревые насосы, устанавливаемые в скважины, выпускаются двух типов:

  • закрытого – размер укороченных лопаток соответствует сечению канала. Вода попадает в периферийные ячейки, после чего центробежной силой выталкивается в основной канал. Затем она возвращается назад, но уже в другие полости. В результате происходит вихревое перемещение жидкости;
  • открытого – вода проходит между лопатками. Далее попадает в канал и на заключительном этапе оказывается в напорном патрубке.

Монтаж

До начала установки насоса потребуется обследование скважины, а именно – проверка ее геометрических параметров:

  • вертикальности;
  • прямолинейности;
  • стабильности сечения.

Для этого берут отрезок трубы, размеры которого буквально на 5-6мм превышают диаметр и длину приобретенного насоса. Шаблон постепенно погружают в скважину, выявляя скрытые глубинные дефекты. Обнаруженные искривления и различные сужения исправляют.

Насосы перед установкой в скважину рекомендуется проверять на предмет заеданий, люфтов и т.д.

После подготовительных мероприятий приступают к основному этапу работ:

  • привязывают крепежный трос к проушинам на корпусе насоса;
  • присоединяют напорный трубопровод к верхнему патрубку;
  • фиксируют сетевой кабель с небольшим провисанием к установленным трубам. Хомуты крепят на расстоянии не более двух метров;
  • опускают подготовленную конструкцию в скважину;
  • подключают электропитание.

При монтаже следует учесть, что насосы не должны доставать до дна. Минимальное расстояние составляет 100мм. В этом случае донный песок или ил засасываться в водозаборную сетку не будет. В то же время, вода в скважине должна покрывать насос, иначе он быстро выйдет из строя.

Эксплуатация

Вихревые насосы не требуют специального обслуживания, но нуждаются в правильной эксплуатации. Попадание песка внутрь камеры приводит к неисправности, поэтому загрязненные жидкости из заиленных скважин перекачивать не рекомендуется.

Результатом износа оборудования является, прежде всего, снижение напора.

Избавиться от возможного заклинивания колеса поможет периодическая прокачка неиспользуемого оборудования. Длительно не эксплуатируемые насосы перед запуском требуют проверки и диагностики. Поврежденные кабели следует менять исключительно в сервисных центрах, также как и ремонтировать неисправные насосы.

И еще! В качестве подвески использовать электрические кабели категорически запрещается. Для этого следует приобрести крепежный трос!

Вихревые насосы ВКС, Pedrpllo, Calpeda

Насосы серии BE используются для перелива дизтоплива, природной нефти, воды из моря, остуженных эмульсий, прочих жидкостных сред с вязкостью не выше 50 сСт и химически инертных к деталям насоса. Температурный режим — не выше +60°С.

ВНИМАНИЕ! Электронасос не обладает взрывозащищенностью. Перелив жидкостей, относящихся к взрывоопасным (например, углеводородов и т.п.), запрещен.

Конструктивная особенность

Конструктивная особенность рассматриваемого электронасоса — это реверс, позволяющий изменять вектор движения перекачиваемой жидкости. Для этого необходимо лишь нажать кнопку электрического двигателя.

Насос самовсасывающего типа. Высота подъема не выше 7 метров (если шланг оканчивается обратным клапаном).

ВНИМАНИЕ!!! Если насос осуществляет подъем на высоту 6-7 метров, возможно падение продуктивности на 50-70% от наибольшего значения. Производительность, указанная в документации как максимальная, может быть достигнута, если насос действует при высоте поверхности жидкости 3-5 метров. Это необходимо учесть, выбирая насос.

Технические характеристики

  • электронасос самовсасывающего типа, вихревой;
  • электрический двигатель асинхронного типа, IP44. Модели, питаемые от сети 220В, имеют теплозащиту (индекс «М»). Электрический двигатель, имеющий индекс «Т», питается от сети 380В;
  • если есть обозначение «By-Pass», то она имеет клапан перепуска для байпасной линии;
  • материал оболочки, крыльчатки:

— серия BE — бронза,

— серия NOVAX — бронза с никелевым покрытием;

  • вал уплотнен манжетой;
  • комплектуются патрубками с целью соединения со шлангом, а также кабельным проводом и вилкой (монофазный тип моделей).

Латунные штуцеры имеются у всех электронасосов, за исключением Rover 30 и Rover 40 (материал — пластик).

В насос рекомендуется подавать тонкоочищенную жидкость для этого используются многоразовые фильтры или фильтры со сменным картриджем (см. главу «фильтры»).

Электронасосы компании ESPA с маркировкой WINE является аналогом марки BE.

Параметры электронасосов NOVAX 50M и NOVAX 50T_380В аналогичны НЦС 12/10 и ОНЦ1-12,5/10С.

Выбор поверхностного насоса для воды: устройство, вихревые и центробежные

Отсутствие канализации и водопровода способно отравить жизнь любому самому терпеливому хозяину загородного дома. Бесконечное таскание воды ведрами может очень скоро утомить, даже если колодец располагается совсем рядом от дома. А ведь решить эту проблему довольно просто – надо только приобрести водяной насос.


Водяные насосы по способу установки подразделяются на два типа:

  • погружные,
  • поверхностные.

 Про погружные установки мы рассказали в отдельной статье, а здесь мы будем говорить о том, что собой представляют насосы поверхностные, как они устроены, в чем их преимущества, недостатки.

Какие насосы относят к поверхностным?

К поверхностным насосам относят те насосы, которые для функционирования не требуют погружения в воду. Установку размещают на поверхности, в воду опускают лишь водозаборный шланг. Преимущество данного устройства заключается в простоте его обслуживания.


Основным же недостатком является то, что поверхностные насосы не способны поднимать воду с довольно большой глубины. Максимум, на что может претендовать хозяин такого насоса, это поднятие воды с глубины около десяти метров, не больше.

Следовательно, поверхностные насосы не годятся для забора воды из скважин либо глубоких колодцев. В этих целях применяют насосы погружного типа. А поверхностные отлично подходят для откачки воды из подвалов, для полива огородов путем забора воды из близлежащей канавы и т.п.

Вихревые и центробежные насосы

Сегодня выпускают две разновидности поверхностных насосов:

  • вихревые,
  • центробежные.

Для первых из них характерна небольшая глубина всасывания. Как правило, эти аппараты применяют не для забора вод, а для того, чтоб осуществлять регулировку уровня давления в системе водопровода.


Если говорить о центробежных поверхностных насосах, то их другое название – это самовсасывающие насосы. Они способны осуществлять забор воды с гораздо большей глубины, нежели вихревые аналоги. То есть центробежные устройства являются вполне подходящими для взятия питьевой воды их неглубоких колодцев либо воды из пруда для полива.

Ведя речь о поверхностных насосах, упомянем и о насосных станциях. Конструкция станции помимо насоса включает блок управления, а также напорный накопитель. В некоторых моделях имеется и устройство, которое предохраняет станцию от перегрева.

Важным элементом насосной станции является гидроаккумулятор. Принцип работы станции таков: вода насосом подается в гидроаккумулятор, после чего насос отключается, и накопленная вода может использоваться потребителем. Когда же уровень накопленной воды падает до определенного уровня, то насос опять включается в работу.

Устройство поверхностного насоса

Центробежные поверхностные насосы являются устройствами, функционирующими за счет размещенных внутри него колес – они то и нагнетают давление. Сами колеса вращаются благодаря расположенному в корпусе насоса рабочему валу. В свою очередь вал опирается на подшипники. Получается, что вода при входе в насос данного типа и при выходе из него обладает разной скоростью и давлением.


Устройство вихревых поверхностных насосов схоже с устройством центробежных аналогов. В их корпусе располагается ось, к которой крепится рабочее колесо. На этом колесе располагаются специальные лопасти, кои передают воде энергию от вращающейся оси.

Критерии подбора поверхностного насоса

Перед тем, как пойти в магазин приобретать поверхностный насос, необходимо четко себе представлять, какие характеристики агрегата наиболее подходят для ваших условий. В начале следует решить, для каких целей вам нужен этот насос. Ведь если речь идет о простом поливе огорода, тогда подойдет модель с небольшой производительностью (около одного метра кубического в час). Ну а если вам на участке требуется обустроить индивидуальную водопроводную систему, тогда производительность насоса должна являться достаточно высокой.


Также очень важно выяснить такую характеристику понравившейся модели, как глубина всасывания. Наибольшая глубина всасывания поверхностных насосов составляет в среднем 8 метров. При этом соотношение вертикаль-горизонталь равно 1:4, т.е. восемь метров по вертикали дают нам тридцать два метра по горизонтали. Зная данное соотношение, можно легко рассчитать, какая должна быть у насоса наибольшая глубина всасывания для использования в ваших условиях.

Следует также определиться с наибольшим уровнем напора поверхностного насоса. С этой целью требуется рассчитать длину пути от того места, где вы планируете установить насос до той наиболее удаленной точки участка, где потребуется подача воды.

Напряжение в сети

Еще одним важным нюансом является напряжение в сети. Если вы знаете, что в вашей местности напряжение зачастую бывает низким, то следует приобрести поверхностный насос с более высоким уровнем мощности, нежели вам требуется. В противном случае, когда напряжение в сети упадет, уровень производительности насоса не может удовлетворить вашим потребностям в воде.

Водопровод

Брошюра
Руководства: английский ( см. 7071 / ANSI MIO )

Vortex Non-Clog разработан для работы с крупными твердыми частицами и волокнистыми материалами без засорения. Даже при малых расходах конструкция позволяет дросселировать до низкой производительности. диапазон неприемлем для многих центробежных насосов. Полная линия Vortex Non-Clog была разработана для перекачивания различных жидкостей и масел, содержащих до 30% увлеченного воздуха. Это будет работать на 23% ниже своей первой критической скорости в любой момент работы.

Характеристики

  • 8 Размеры от 2×2-8 до 6×8-15
  • Напор до 400 футов
  • Производительность до 2800 галлонов в минуту
  • Может работать с твердыми частицами размером до 6 дюймов
  • Взаимозаменяемость силовой рамы
  • (меньше инвентаря для конечного пользователя)
    • Стандартная линия ANSI
    • Стандартный фонтан 7550 или 7600
  • Весь ассортимент вихревых насосов покрывается только тремя размерами силовой рамы / корпуса подшипника и только тремя различными наборами подшипников.
  • Углубленное рабочее колесо
  • предназначено для работы с твердыми частицами и волокнистыми материалами большого диаметра без засорения
  • Концентрический корпус для минимального износа и работы без засорения. Сниженная радиальная нагрузка для бесперебойной работы даже при малых расходах, позволяет дросселировать к низкому диапазону производительности, неприемлемому для многих центробежных насосов.
  • Вытащив вращающийся узел из насоса, можно очень быстро заменить все «изнашиваемые» детали, включая рабочее колесо, подшипник и дроссельную втулку (если она используется).
  • Выбор материалов корпуса и рабочего колеса, включая чугун, ковкий чугун, нержавеющую сталь 316, CD4Mcu или сплав-20 для обеспечения химической совместимости и значительно меньшего износа.
  • Выбор конструкции с полностью консольным или полу-консольным колесом обеспечивает удобство работы с твердыми частицами и более высокий, чем обычно, КПД в конструкции с утопленным рабочим колесом. Возможности сухого хода.
  • Стандартные фланцевые двигатели
  • NEMA или IEC D могут быть легко установлены в соответствии с требованиями заказчика.
  • SHC — ДОСТУПНЫ НАСОСЫ ДЛЯ ТВЕРДОГО ВОЗДУХА — эта конструкция предлагает 15 различных размеров, позволяющих перекачивать твердые частицы размером до 3 дюймов и перекачивать с напором 440 футов 3000 галлонов в минуту

Приложения

  • Фильтровальные суспензии
  • Латекс
  • Бусины из пенополистирола
  • Хрустальные подвески
  • Отклонение экрана
  • Гидравлический насос
  • Суспензия хлората натрия
  • Фруктовые и овощные суспензии
  • Краситель ликер
  • Волокнистые сточные воды
  • Длинноволокнистая белая вода
  • Насос первичной очистки

Myers 3RMW20M4-43 Погружной вихревой насос для сточных вод 2.0 Шнур HP, 460 В, 3 фазы, 1750 об / мин, 20 футов # MYR3RMW20M443

ОГРАНИЧЕННАЯ ГАРАНТИЯ MYERS

Myers® гарантирует первоначальному покупателю-потребителю («Покупатель» или «Вы») перечисленных ниже продуктов, что они не будут иметь дефектов материалов и изготовления в течение гарантийного периода, указанного ниже

.
Продукт Гарантийный срок в зависимости от того, что произойдет раньше:
Струйные насосы, небольшие центробежные насосы, погружные насосы и сопутствующие
аксессуары
12 месяцев с даты первоначальной установки, или 18 месяцев с даты изготовления
Резервуары для фиброволокна 5 лет с даты первоначальной установки
Резервуары для фиброволокна 5 лет с даты первоначальной установки
Отстойник / сточные воды / продукты слива 12 месяцев с даты первоначальной установки, или 36 месяцев с даты изготовления
Блоки резервного питания
МБСП-2, МБСП-2С
МБСП-3, МБСП-3С
12 месяцев с даты первоначальной установки, или 18 месяцев с даты изготовления
24 месяца с даты первоначальной установки, или 30 месяцев с даты изготовления
Насосы для удаления твердых частиц из сточных вод 12 месяцев с даты отгрузки с завода или 18 месяцев с даты изготовления

Наша гарантия применима только в том случае, если такие продукты используются в соответствии с требованиями применимых каталог продукции и / или руководства. Для получения дополнительной информации, пожалуйста, обратитесь к применимому ограниченному стандарту. гарантия, указанная в руководстве по продукту.

Наша гарантия не распространяется на любой продукт, который, по нашему единоличному мнению, подвергся небрежности, неправильное применение, неправильная установка или неправильное обслуживание. Без ограничения вышеизложенного, эксплуатация трехфазный двигатель с однофазным питанием через фазовый преобразователь аннулирует гарантию. Отметим также, что трехфазные двигатели должны быть защищены трехполюсными реле перегрузки со сверхбыстрым срабатыванием рекомендуемый размер или гарантия аннулируется.

Ваше единственное средство правовой защиты и единственная обязанность MYERS — это ремонт или замена дефектных изделий MYERS (в компании MYERS выбор). Вы должны оплатить все затраты на работу и доставку, связанные с данной гарантией, и запросить гарантию. обслуживание через дилера, выполняющего установку, при обнаружении проблемы. Запросы на обслуживание не принимаются если получено после истечения гарантийного срока. Данная гарантия не подлежит передаче.

MYERS НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ УСЛОВНЫЕ УБЫТКИ. ЧТО ТАКОЕ.

ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕННЫЕ ГАРАНТИИ ЯВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНЫМИ И ЗАМЕНЯЮТ ВСЕ ДРУГИЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ, НЕ ОГРАНИЧИВАясь, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ. ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕННЫЕ ГАРАНТИИ НЕ ДЕЙСТВУЮТ. РАСШИРЕНИЕ ПРОДОЛЖИТЕЛЬНОСТИ, ПРЕДУСМОТРЕННОЙ ЗДЕСЬ.

В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков или ограничения на срок действия подразумеваемой гарантии, поэтому вышеуказанные ограничения или исключения могут не относиться к Вам.Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.

Настоящая ограниченная гарантия вступает в силу 1 апреля 2014 г. и заменяет все недатированные гарантии и гарантии, датированные ранее. 1 апреля 2014 г.

вихревых насосов — Bulk Reef Supply

вихревых насосов — Bulk Reef Supply

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    … Вокруг высокоэнергетических рифов. Насос изменяет скорость, часто имитируя грохочущие волны и приливные волны.Это отличный режим для кораллов SPS. Режим круговорота Равномерное круговое течение создает движения, которые помогают переносить воду с одной стороны резервуара на другую. С двумя насосами , соединенными в режиме круговорота, вы можете…

    Добавить в корзину Сообщите мне, когда в наличии

    … Вокруг высокоэнергетических рифов. Насос изменяет скорость, часто имитируя грохочущие волны и приливные волны. Это отличный режим для кораллов SPS. Режим круговорота Равномерное круговое течение создает движения, которые помогают переносить воду с одной стороны резервуара на другую.С двумя насосами , соединенными в режиме круговорота, вы можете…

    Добавить в корзину Сообщите мне, когда в наличии

    … Возврат Насос или замкнутый контур Vectra может быть установлен и работать как обратный насос или как проточный насос с замкнутым контуром . Две различные рабочие конфигурации Возврат Насос имеет калибровку и замкнутый контур блокировки скорости, случайный и импульсный режимы Встроенный или погружной насос Vectra Особенности

    Добавить в корзину Сообщите мне, когда в наличии

    … Вокруг высокоэнергетических рифов.Насос изменяет скорость, часто имитируя грохочущие волны и приливные волны. Это отличный режим для кораллов SPS. Режим круговорота Равномерное круговое течение создает движения, которые помогают переносить воду с одной стороны резервуара на другую. С двумя насосами , соединенными в режиме круговорота, вы можете…

    Добавить в корзину Сообщите мне, когда в наличии

    … Управление потоком Ручная работа Простая установка Малый отпечаток ноги Технические характеристики: Размеры — 7. 9 дюймов x 5,68 дюймов x 17,6 дюймов Емкость — 750 мл (биопеллеты) Насос Размер — 370 галлонов в час Quiet One 1200 Мощность — 17,5 Вт при 120 В переменного тока Что входит в комплект? 1x большой турбо реактор с боковым потоком 1x Quiet One Pro 1200 Руководство пользователя

    Добавить в корзину Сообщите мне, когда в наличии

    … Возврат Насос или замкнутый контур Vectra может быть установлен и работать как обратный насос или как проточный насос с замкнутым контуром . Две различные рабочие конфигурации Возврат Насос имеет калибровку и замкнутый контур блокировки скорости, случайный и импульсный режимы Встроенный или погружной насос Vectra Особенности

    Добавить в корзину Сообщите мне, когда в наличии

    … Часов с MP10 и MP20. Резервный аккумулятор теперь совместим с Ecotech Vectra Return Pump (требуется дополнительный кабель). Характеристики продукта Резервное питание в течение 30 или более часов на насос VorTech . Может подключаться к другому резервному аккумулятору для увеличения времени работы в два раза. Поставляется с зарядным устройством, так что…

    … Чем когда-либо, чтобы ваш насос давал воду на полную мощность. Интеллектуальное управление Все насосы серии Gyre 300 совместимы с модулем управления Maxspect Connect ICV6, поэтому вы можете управлять своими насосами по беспроводной сети с помощью бесплатного приложения Syna-G от Maxspect. Может быть подключена любая комбинация насосов и…

    Добавить в корзину Сообщите мне, когда в наличии

    Обновление или замена драйвера для насосов VorTech от EcoTech. Превратите ваши насосы , управляемые VorTech EcoSmart, на новейшие технологии шумоподавления с помощью драйвера QuietDrive! Также может использоваться для замены поврежденного или неисправного драйвера на вашем VorTech QuietDrive. Особенности: Управляемость — 6+…

    Добавить в корзину Сообщите мне, когда в наличии

    насос нагнетает воду на полном газу. Превосходная производительность Самым заметным обновлением в новых насосах Gyre 300 являются съемные направляющие потока, которые являются долгожданным дополнением и позволяют размещать помпы еще ближе к поверхности вашего аквариума, не беспокоясь о том, чтобы создать шумный водоворот . из…

    Добавить в корзину Сообщите мне, когда в наличии

    … Как только пузыри покидают Квант 1. 0 насос, смесь воздуха и воды проходит через пузырчатую пластину Nyos Twister, которая помогает увеличить время контакта и пребывания в теле. Twister придает пузырькам дополнительное вращение и закручивает их в вихре , что значительно увеличивает время контакта …

    Добавить в корзину Сообщите мне, когда в наличии

    … Управление потоком Ручная простая установка. Маленькая ножка. Технические характеристики: Размеры — 4,95 дюйма Д x 3.15 дюймов Ш x 13,7 дюймов Емкость — 250 мл (биогранулы) Размер насоса — 103 галлона в час Тихий 400 Мощность — 3,5 Вт при 120 В переменного тока Что входит в комплект? 1x Nano Side Flow Turbo Media Reactor 1x Quiet One Pro 400 Насос Руководство пользователя

    Добавить в корзину Сообщите мне, когда в наличии

    … Но результат может угрожать всему резервуару, если его не поймать сразу. Одно из самых популярных решений для потока в резервуаре — насосы Ecotech Vortech . Хотя поролоновые ограждения не позволяют анемонам попасть во влажную боковую клетку, они быстро забиваются детритом и резко снижают поток…

    Добавить в корзину Сообщите мне, когда в наличии

    … Управление потоком Ручная работа, простая установка, малая печать Технические характеристики: Размеры — 6,3 дюйма x 4,2 дюйма x 15,5 дюйма Объем — 450 мл (биопеллеты) Размер насоса — 240 галлонов в час Тихий 800 Мощность — 10 Вт при 120 В переменного тока Что входит в комплект? 1x Реактор Turbo Media со средним потоком 1x Quiet One Pro 800 Насос Руководство пользователя

    насос нагнетает воду на полном газу. Превосходная производительность Самым заметным обновлением в новых насосах Gyre 300 являются съемные направляющие потока, которые являются долгожданным дополнением и позволяют размещать помпы еще ближе к поверхности вашего аквариума, не беспокоясь о том, чтобы создать шумный водоворот . из…

    Добавить в корзину Сообщите мне, когда в наличии

    Не допускайте попадания мусора, частиц пищи и даже крошечной рыбы в насос VorTech MP20 / 40w и засорения его. Что входит? Пакет из трех пенопластов для влажных сторон VorTech MP20w и MP40w.

    Добавить в корзину Сообщите мне, когда в наличии

    … Чем когда-либо, чтобы ваш насос давал воду на полную мощность. Интеллектуальное управление Все насосы серии Gyre 300 совместимы с модулем управления Maxspect Connect ICV6, поэтому вы можете управлять своими насосами по беспроводной сети с помощью бесплатного приложения Syna-G от Maxspect.Может быть подключена любая комбинация насосов и…

    Добавить в корзину Сообщите мне, когда в наличии

    Продлите срок службы насоса EcoTech VorTech MP10 с помощью недорогого узла мокрой стороны для насосов VorTech MP10 . Заменяет находящуюся внутри резервуара мокрую часть насоса .

    Добавить в корзину Сообщите мне, когда в наличии

    … Как только пузырьки выйдут из Quantum 3. 0 насос, смесь воздуха и воды проходит через пузырчатую пластину Nyos Twister, которая помогает увеличить время контакта и пребывания в теле. Twister придает пузырькам дополнительное вращение и закручивает их в вихре , что значительно увеличивает время контакта …

    Добавить в корзину Сообщите мне, когда в наличии

    … Облака и освещение с приборами Apex Ready +. Или используйте модуль в качестве регулятора переменной скорости Pump с насосами Apex Ready , такими как Tunze Turbelle Stream 6105, 6155 и 6255.Полное управление насосами Apex Ready , использующими управление 0-10 В Полное управление светодиодами Apex Ready +, использующими последовательный…

    Добавить в корзину Сообщите мне, когда в наличии

    Теперь доступно для пропеллерных насосов Ecotech Marine MP40wQD ! Модернизируйте свой EcoTech Marine VorTech MP40WQD Крышка насоса . Крышка расширения с широким потоком будет направлять поток под углом наружу, создавая более диффузную структуру потока.Вентиляционный патрубок на защитном кожухе открывает зазоры во впускном патрубке, создавая…

    Добавить в корзину Сообщите мне, когда в наличии

    Обновление или замена драйвера для насосов VorTech от EcoTech. Превратите ваши насосы , управляемые VorTech EcoSmart, на новейшие технологии шумоподавления с помощью драйвера QuietDrive! Также может использоваться для замены поврежденного или неисправного драйвера на вашем VorTech QuietDrive. Особенности: Управляемость — 6+…

    Добавить в корзину Сообщите мне, когда в наличии

    Разработано для EcoTech Marine MP10wQD Пропеллер Насосы Обновите крышку насоса EcoTech Marine VorTech MP10WQD . Крышка для обновления стандартного потока будет направлять поток прямо из насоса по плотной схеме на большее расстояние, а также создавая более мягкий подводный поток, открывая зазоры на стороне…

    Добавить в корзину Сообщите мне, когда в наличии

    Разработано для EcoTech Marine MP10wQD Пропеллер Насосы Обновите крышку насоса EcoTech Marine VorTech MP10WQD . Крышка расширения с широким потоком будет направлять поток под углом наружу, создавая более широкий, более диффузный рисунок потока, а также создавая более мягкий поток, открывая зазоры на стороне…

    Добавить в корзину Сообщите мне, когда в наличии

    … Но результат может угрожать всему резервуару, если его не поймать сразу. Одно из самых популярных решений для потока в резервуаре — насосы Ecotech Vortech . Хотя поролоновые ограждения не позволяют анемонам попасть во влажную боковую клетку, они быстро забиваются детритом и резко снижают поток…

    Добавить в корзину Сообщите мне, когда в наличии

    Не допускайте попадания мусора, частиц пищи и даже крошечной рыбы в помпу VorTech MP10 и ее засорения. Что входит? Пакет из трех чехлов из пенопласта для влажных стенок VorTech MP10.

    Добавить в корзину Сообщите мне, когда в наличии

    … И многое другое. Встроенный регулятор потока. Ручная работа, простая установка. Маленькая ножка. Технические характеристики: Размеры — 9,1 дюйма (длина) x 6,7 дюйма (ширина) x 19,45 дюйма (высота). Емкость — 1200 мл (биопеллеты). Что входит в комплект? 1x XL Турбореактор с боковым потоком 1x Quiet One Pro 4000 Насос Руководство пользователя

    Добавить в корзину Сообщите мне, когда в наличии

    Продлите срок службы насоса EcoTech VorTech MP60w с помощью недорогого узла с мокрой стороной для насосов VorTech MP60w поколения 2. Заменяет находящуюся внутри резервуара мокрую часть насоса .

    Добавить в корзину Сообщите мне, когда в наличии

    Увеличьте срок службы насоса EcoTech VorTech MP40wQD или VorTech MP40wES с помощью недорогого узла с мокрой стороной для насосов VorTech MP40wQD или ES . Заменяет находящуюся внутри резервуара мокрую часть насоса .

    … Для насосов VorTech от EcoTech.Превратите ваши насосы , управляемые VorTech EcoSmart, на новейшие технологии шумоподавления с помощью драйвера QuietDrive! Также может использоваться для замены поврежденного или неисправного драйвера на вашем VorTech QuietDrive. Обновление драйвера для насосов VorTech от EcoTech. Перерабатывать…

    Добавить в корзину Сообщите мне, когда в наличии

    Вы когда-нибудь устали подходить к своему резервуару и видеть, как болтается ваш насос VorTech pump ? Ecotech решил проблему, предложив крепление для драйвера. Контроллер для насосов семейства , просто упадет в крепление, которое будет надежно удерживать его на месте. Размеры — 3,5 «Д x 1,5» Ш x 3 «В…

    Добавить в корзину Сообщите мне, когда в наличии

    Обновление драйвера для насосов VorTech от EcoTech. Превратите ваши насосы , управляемые VorTech EcoSmart, на новейшие технологии шумоподавления с помощью драйвера QuietDrive! Особенности: Управляемость — 6+ доступных режимов работы, включая автонастройку, режим подачи и тихий ночной режим — до 90% меньше…

    47 долларов.25 Обычная цена: 52,50 долл. США

Свяжитесь с нами

Узнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних выпусках BRSTV и выигрывайте бесплатные призы!

© 2021 Bulk Reef Supply. Все права защищены.

Вихревой насос

— насосы Apex

Вихревые насосы

Насосы TD и TC в комплекте с вихревым рабочим колесом для работы с твердыми частицами.Широкий диапазон размеров соответствует стандарту DIN 24255, способный работать с широким диапазоном жидкостей с твердыми частицами до 30 мм во взвешенном состоянии. Доступны с диаметром рабочего колеса до 250 мм.

Характеристики

— Компактная конструкция с небольшими размерами
— Центровка не требуется
— Размеры по DIN 24255
— Соответствует директиве ATEX 2014/34 / EU

Льготы

— Широкий ассортимент, включающий 42 типоразмера
— Рабочие колеса адаптированы к условиям контракта
— Двигатели IE3 для энергосбережения
— Также доступны полуоткрытые вихревые рабочие колеса

Рабочий диапазон

— Максимальный расход до 250 м3 / час
— Напор до 60 м
— Характеристики фланцев BS4504 PN16, BS4504 PN25, BS4504 PN40, ANSI 150RF или 300RF

Приложения

— Водоснабжение
— Охлаждающая вода
— Кондиционирование воздуха
— Циркуляционное отопление
— Промышленные химические жидкости
— Морская вода
— Масла, растворители и технологические жидкости
— Аквакультура
— Элетрофоретическая краска

Рабочее давление

Насосы из чугуна рассчитаны на рабочее давление 16 бар. Насосы из литой и нержавеющей стали могут поставляться с фланцами более высокого номинала для более высоких рабочих давлений. Все насосы проходят гидростатические испытания до 1,5-кратного номинального рабочего давления.

Торцевое уплотнение

Может быть установлено одинарное, двойное или картриджное механическое уплотнение практически любой марки и типа.

Запасные части

Все насосы TD / TC полностью поддерживаются обширным запасом запасных частей, имеющихся на складе. Обратитесь в специализированную команду по запасным частям spares @ apexpumps.ком

Материалы

Отливки из различных материалов производятся в собственном литейном цехе компании по стандарту ISO 9001 в Бристоле с использованием метода Replicast для производства отливок без пористости путем формования оболочки. При необходимости отливки могут соответствовать стандартам NORSOK и NACE MR0103.

— Чугун: BS-1561: 2011
— Ковкий чугун: ISO 1083: 2005
— Литая сталь: ASTM A216 Grade WCB
— Нержавеющая сталь: ASTM A351 CF8M, CF3M, CF8, CF3
— Дуплексная нержавеющая сталь: ASTM A890 Марка 1B
— Супердуплексная нержавеющая сталь: ASTM A890 Марка 5A
— Титан: ASTM B367 Марка 2
— Hastalloy C: ASTM A494 Марка CW-12MW
— Литая бронза: Марка BS1400 LG2 Replicast®
— Другие марки доступны по запросу.

Полувихревые насосы для сточных вод — Полувихревые насосы

Полувихревые канализационные насосы

Оживите воду с помощью полувихревых канализационных насосов Matala. Насосы оснащены полувихревым рабочим колесом из уретанового каучука, которое удерживает твердые частицы и позволяет перекачивать песок и волокнистый материал.

Полувихревые канализационные насосы

Matala отличаются высокой эффективностью, оснащены двигателем с медной обмоткой, заполненным воздухом, с классом F и изоляцией, что сводит к минимуму эксплуатационные расходы.

Особенности и преимущества:

  • Встроенная тепловая защита предотвращает выход из строя двигателя из-за перегрузки, случайной работы всухую и однофазных или трехфазных устройств.
  • Двойные внутренние механические уплотнения, работающие в маслонаполненной камере, обеспечивают одну из самых прочных конструкций уплотнений из имеющихся.
  • Шарикоподшипники C3 с двойным экраном, постоянно смазываемые, жаропрочные, рассчитанные на срок службы B-10 или 60 000 часов, обеспечивают увеличенный срок службы.
  • Рабочее колесо мешалки, установленное на удлинении вала насоса. Это не только предотвращает «воздушную пробку», но также снижает засорение при всасывании твердых предметов.

Приложений:

  • Отвод воды в жилых, коммерческих, промышленных и производственных помещениях
  • Удаление наносов из небольших отстойников бассейнов
  • Погружные насосы для очистки сточных вод на месте
Модель насоса SVS-400 SVS-750
Выход 1/2 л.с., 400 Вт 1 л.с., 750 Вт
Разряд 2 « 2 «
Максимальный напор 12.6 м / 41,4 фута 18,4 м / 60,3 фута
Максимальная вместимость 238 л / мин / 63 гал / мин 356 л / мин / 94 гал. / Мин
Свободный проход, сплошной 10 мм 10 мм

Товар №

.

Описание

Дилер

СВС-750

Канализационный насос SVS-750 Semi-Vortex 1 HP

СВС-400

Канализационный насос SVS-400 Semi-Vortex 1/2 HP

Другие полувихревые насосы ↓

Non-Clog vs.Выбор крыльчатки Vortex для насосов сточных вод

Нанимают инженеров-сантехников, которые используют свои знания для создания правильного строительного решения за те деньги, которые их клиент готов потратить. Когда дело доходит до насосов для сточных вод, есть решение. Что следует использовать: погружной полуоткрытый насос без засорения или вихревой насос? Может быть, это действительно вопрос, задуманный фанатом насосов, но инженеры и сантехники должны считать его важным.

«Смываемый» не означает «прокачиваемый»!

Пятьдесят лет назад в унитаз смывали только человеческие отходы, туалетную бумагу и случайную одежду Тинкертой® или Барби ™. Сегодня существует множество средств для чистки ванных комнат и детских товаров, которые можно смыть.

Многие продукты, сливаемые в унитаз, очень вязкие. Некоторые из них предназначены для смыва, а некоторые нет. Некоторые из этих продуктов являются биоразлагаемыми и со временем разрушаются. «Время», к которому они относятся, — это не несколько секунд до того, как продукт встретится с рабочим колесом насоса для сточных вод. Кроме того, в общественном туалете люди могут ставить вещи, которые они никогда не смывают дома. Все это может привести к катастрофе для работы канализационных насосов.

Конструкция рабочего колеса без засорения

Bell & Gossett, наряду со многими другими брендами Xylem, предлагает полуоткрытое незабивающееся рабочее колесо для насосов для сточных вод. Инженеры Xylem постоянно модернизируют и улучшают эти рабочие колеса. Целью является повышение эффективности, отсутствие засорения при сохранении разумной цены. Серия B&G BFK с K-рабочим колесом является одним из примеров.

Незасоряющиеся рабочие колеса бывают разных форм и размеров. Здесь показано полуоткрытое рабочее колесо с несколькими лопастями.Эти рабочие колеса могут проходить через твердые сферы от 2 до 4 дюймов в зависимости от размера насоса. Они созданы для того, чтобы качать то, что должно быть в туалете.

Незасоряющиеся рабочие колеса насоса сбрасывают сточные воды через напорную трубу за счет центробежного действия. Сточные воды контактируют с рабочим колесом, поэтому тщательно спроектированные конструкции B&G без засорения становятся очень важными. Упомянутая выше K-образная крыльчатка не забивается и не очищается. Они могут справляться со сферическими твердыми телами и некоторыми более волокнистыми предметами, но большое количество волокнистой ткани, бумаги и пластмассовых изделий все еще может забивать их.

Конструкция вихревого рабочего колеса

Насосы конструкции

Vortex по-прежнему используют центробежный механизм с одной огромной разницей. В вихревой конструкции крыльчатка вращается и вызывает действие, подобное торнадо, которое втягивает отходы в насос, а затем отправляет их в нагнетательную трубу, практически не контактируя с крыльчаткой.

Вихревой дизайн дает насосу больше шансов противостоять волокнистому материалу, с которым он может столкнуться. Поскольку крыльчатка мало контактирует, вероятность засорения крыльчатки меньше.Посмотрите на насосы B&G BFK и BFV ниже. Обратите внимание на пространство в улитке в стиле BFV. Больше места, чтобы продукт мог входить и выходить из насоса без засорения.

Почему не все канализационные насосы имеют вихревую конструкцию?

Помимо необходимости уменьшения засорения, существует проблема эффективности и стоимости. Эти незабивающиеся рабочие колеса уже имеют половину эффективности традиционной полностью закрытой крыльчатки B&G, используемой в усилителях давления питьевой воды или в гидронике. Крыльчатка теряет эффективность, когда мы открываем ее и делаем ее незабиваемой.

Еще раз прошу взглянуть на фото выше. Посмотрите на пространство между воздухозаборником и рабочим колесом в вихревой конструкции на фото справа. Это пространство и смерч, который он вызывает, отлично подходят для предотвращения засорения, но не так эффективны. Вихревые насосы будут иметь на 25-30% меньший КПД, чем конструкция без засорения слева. Это означает более крупные двигатели и более высокие эксплуатационные и первые затраты.

Когда сантехнику следует использовать вихревой насос для сточных вод?

Если вихревые насосы стоят дороже и менее эффективны, когда мы должны их использовать? Это справедливый вопрос.Все дело в вашем клиенте и его построении. Если люди, пользующиеся туалетами, мало что теряют при смывании неперекачиваемого продукта, выберите вихревую конструкцию.

Если это ваш дом; ваша семья будет осторожна. Если это частное офисное здание; босс может обрушиться на них. В общественном месте, таком как арена, торговый центр или ресторан, возможно, стоит взглянуть на дизайн вихря. Вы можете попросить представителя предоставить оба варианта вместе с бюджетной стоимостью. После этого вы, как профессионал-сантехник, можете принять обоснованное решение.

В R. L. Deppmann наши инженеры по продажам из Огайо и Мичиган готовы помочь. С нашей командой обслуживания клиентов и оценщиками можно связаться по телефону или в электронном виде. Просто свяжитесь с нами, и мы поможем вам найти лучшее решение для вашего клиента.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

Pedrollo TOP-VORTEX Погружной насос для грязной воды TOP 3 VORTEX 0,55 кВт, 0,75 л.

с., монофазный кабель, 5 МТ ПОПЛАВКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ Корпус и рабочее колесо Технополимер

Описание

Технические характеристики

Модель TOP 3 VORTEX 5MT
Тип жидкости Грязная вода
Источник питания Однофазный
кВт 0,55
л.с. 0,75
Расход QL / мин 20180
Счетчики напора 8 2,5
Выход 1 «
Кабель питания 5 метров
Поплавковый выключатель с поплавковым выключателем
Корпус насоса Технополимер
Рабочее колесо Тип VORT
Характеристики двигателя Вал с двойным уплотнением и масляная камера

УСТАНОВКА И ИСПОЛЬЗОВАНИЕ

Насос TOP-VORTEX / GM подходит для использования с грязной водой и укомплектован вертикальным поплавковым выключателем, что означает, что насос можно использовать в очень небольших помещениях.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
