Особенности настила плитки в ванной на систему «теплого» пола

Любое помещение должно быть комфортным для проживания. Но в большей степени это касается ванной комнаты, когда после теплого душа хочется ступить на прогретый пол. Чтобы этого достичь, следует выполнить качественный теплый пол под плитку своими руками. В противном случае кафельная плитка будет очень холодной. К тому же для подогрева плитки есть несколько вариантов теплого пола, каждый из которого имеет свои особенности.

Формирование комплекта

До того момента, как смонтировать теплый пол в ванной под плитку, следует подготовить набор материалов, представляющий собой комплект. Он формируется из основных элементов:

  • Кабель (одножильный или двухжильный). При этом это не обычный электрический кабель, а специальный нагревательный.
  • Монтажная лента.
  • Термостат и термодатчик.
  • Пластиковая труба-гофра.
  • Теплоизоляционный материал.

Чтобы не искать каждый из элементов по отдельности в магазине можно приобрести уже готовый набор для устройства теплого пола под плитку в ванной.

Это будет оптимальный вариант, который по стоимости несколько ниже, чем приобретение каждого составляющего набора.

Водяной теплый пол

Каждый из видов теплого пола имеет свои достоинства и недостатки, а также особенности проведения монтажа. По этой причине стоит обращать внимание на конкретном варианте, выбирая оптимальный. Для начала следует остановиться на водяном теплом полу. Он имеет существенные отличия, например от электрического аналога. Если дело касается ванной комнаты, то такой теплый пол больше всего рекомендует устраивать в загородных домах.

Стоит отметить, что водяной теплый пол для ванной вызывает трату больших средств за счет того, что есть необходимость подключать систему к центральному отоплению. Некоторых покажется, что все совсем наоборот и процесс монтажа не занимает много времени.



Ведь надо лишь подключить трубу определенного диаметра для полноценного функционирования системы. Диаметр трубы будет зависеть от площади помещения, представлена в виде спирали или змейки.
По данной трубе будет протекать в последующем после монтажа горячая вода.

Это все указывает на то, чтобы вода могла течь по трубе, ее следует вмонтировать в источник. Не каждый сможет выполнить все качественно. Лучше всего сразу обратиться за помощью к специалисту. Преимуществ все равно у водяного теплого пола существует больше, чем минусов. В первую очередь это касается экологичности, по сравнению с другими вариантами теплого пола в ванной под плитку. Это еще говорит и совершенной безопасностью для здоровья человека, находящегося внутри помещения. Никаких вредных излучений не будет в процессе всего срока эксплуатации.

Еще выделяют такие плюсы теплого пола, как экономичность при установке, а также при ее использовании в повседневной жизни. Энергия будет лишь сберегаться в процессе эксплуатации. В ванной комнате пребывание будет комфортным для каждого, так как получится теплая плитка для пола. К тому же самостоятельно можно выставлять уровень температуру, в зависимости от потребностей.

Ее можно повышать или понижать в зависимости от условий нахождения в помещении.

Схема водяного теплого пола

Нельзя забывать про то, что есть и минусы теплого пола, на которые стоит обратить внимание. Основное – возможность протекания проложенных труб в ванной комнате. Устранение занимает длительное время и средства.

Для работы теплого пола в ванной комнате должен быть в наличии водяной насос, особенно если падает давление. При его установке давление будет нормализовано и поддерживаться на необходимом уровне.

Качество работы системы будет полностью зависеть от состояния воды. Если в ней будет большое количество вредных веществ и примесей, то трубы с течением короткого времени выйдут из строя и потребуют проведения ремонта. Не только ремонт, но и сам монтаж системы очень трудоемкий.

Вариант с инфракрасными лучами

Не так давно появился способ устройства теплого пола в ванной комнате с использованием инфракрасных лучей. Его можно назвать и современным вариантом. Суть работы системы теплого пола – инфракрасные лучи начинают появляться после того, как проходит по специальным элементам электрический ток.

Используемый вариант теплого пола в ванную комнату под плитку является выгодным. Особых финансовых вложений она не требует. К тому нагрев пластины происходит практически моментально после включения. Кроме ванной комнаты она отлично подойдет для детских.

В процессе монтажа не требуется особых усилий. Систему можно устроить под любой вид напольного покрытия, в том числе и керамическую плитку. Если есть желание самостоятельно осуществить монтаж системы такого теплого пола, то следует лишь помнить о последовательности действий:

  1. Демонтаж старого напольного покрытия при его наличии.
  2. Устранение неровностей, даже незначительных на поверхности пола.
  3. Укладка элементов излучающих тепло. Данный этап еще сопряжен с проверкой работоспособности всей системы.
  4. Если все работает отлично и прогревается по норме, то можно устроить стяжку пола или просто закрыть ее защитной пленкой. До полного высыхания бетона использования инфракрасные лучи нельзя.
  5. Произвести настил керамической плитки или другого напольного покрытия в ванной комнате.

Особенности электрического теплого пола

Наибольшей популярностью пользуется электрический теплый пол для обустройства в ванной комнате под такое напольное покрытие, как плитка. Именно на нем стоит остановиться подробнее и детально рассмотреть все этапы проведения монтажа. Это поможет получить ответ на вопрос, как положить теплый пол под плитку.

Особенность электрической системы заключается в том, что обычно ее устраивают в незначительных по площади помещениях, к которым относится ванная. Некоторые посчитают, что электричество в помещениях с повышенной влажностью может принести лишь негатив и опасность для самого человека. Но это все совершенно не так. Теплый пол отличается повышенной безопасностью, так как вода моментально испаряется, а при ее большом количестве – не проникает внутрь из-за хорошо устроенного слоя гидроизоляции.

Можно разделить данный вариант устройства теплого пола на два подвида:

  1. Из термоматов. Их размещают в слое плиточного клея. Высота пола, следовательно, останется первозданной, без серьезных отклонений.
  2. При помощи кабелей. Также укладывается под устроенную стяжку пола. Провод здесь лишь один, что его отличает от термоматов. Данный кабель можно выбрать одна или двухжильным.

Для установки требуется определенный опыт, как правильно положить теплый пол под плитку. В противном случае придется обращаться за помощью к мастерам, которые способны все выполнить под ключ. Монтаж электрического теплого пола включает в себя последовательные действия, о которых речь пойдет ниже.

Установка терморегулятора

Первоначальные действия, которые должны быть предприняты – установить терморегулятор. Его иначе еще называют термостатом. Данный элемент считается очень важным, так как способствует автоматической регуляции уровня нагрева теплого пола. При необходимости можно приобрести программируемый аналог, куда заносятся сведения о максимальном уровне прогрева, а также периоде включения и отключения электричества.

В состав термостата также включается датчик температуры. От него передаются сведения на терморегулятор. Есть предел нагрева теплого пола, выше которого система не допускает увеличение температуры. Повторное включение термостата осуществляется после того, как пол охлаждается до определенной температуры.

Установка терморегулятора

Обычно установка данного элемента производиться в одном помещении с устраиваемым теплым полом. Но если речь касается ванной или другого помещения с повышенным уровнем влажности, то тогда термостат монтируется в смежной комнате. Это не будет создавать сбоев и проблем в работе автоматики.

Для монтажа термостата сначала выбивается отверстие в стене. В него будет помещена коробка прибора. Обычно это устраивается на высоте до 1 метра от уровня пола. От отверстия делаются штробы к полу, используя любые возможные инструменты (зубила, молоток, болгарка). В них укладывается силовой кабель, а также провода датчика температуры. Помещаются они в специальные трубки.

Подготовка основания

Как только установлен терморегулятор, можно почти забыть о «грязных» работах. Следовательно, придется произвести очистку помещения от постороннего мусора и пыли. Никаких перепадов высот и трещин в основании не должно быть. Иначе следует произвести ремонтные работы, используя цементно-песчаный раствор. В качестве аналога выступает самовыравнивающаяся смесь.

После создания ровного основания, производиться грунтование при помощи валика. Все последующие действия можно начинать только после полного высыхания не только раствора, но и слоя или слоев грунтовки.

Монтаж теплоизоляционного слоя

Нельзя забывать про слой теплоизоляции. Если это не выполнить, то все тепло от кабеля или мата будет направляться, в том числе и нижерасположенные этажи или подвальные помещения. Никакого результата и эффекта от работы системы точно не будет. Будет значительно расходоваться энергия, что приведет к большим финансовым затратам.

Толщина утеплителя обычно составляет 2 см. Конкретный вариант и материал для работы можно выбрать самостоятельно или обратиться за помощью к специалистам. В качестве основных выступает пенопласт, пробковый материал, фольгированные элементы, пенофол и прочее.

Укладка кабеля нагрева

Начало всех работ по укладке кабеля системы теплого пола – от штроб с терморегулятором. К листам теплоизоляционного слоя крепится монтажная лента, которой в последующем фиксируется устраиваемый кабель. Шаг крепления обычно составляет 50 см. Этого будет достаточно для надежности. Выбрать следует вариант укладки кабеля – «улитка» или зигзагообразный.

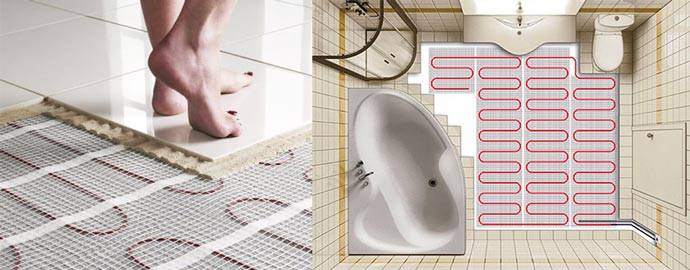

Укладка кабеля производиться по всей площади ванной комнаты. Исключение составляют лишь места расположения сантехнического оборудования, а также места непосредственно у стен помещения.

Существуют определенные правила, которыми следует руководствоваться при укладывании кабеля, чтобы в последующем не возникало вопросов, как положить плитку на теплый пол.

Установка температурного датчика

Между выложенными витками кабеля в гофрированную трубу помещается датчик температуры. Труба обычно выполняется из пластика. Чтобы в датчик не попал раствор во время заливки стяжки пола, в месте расположения отверстия для трубки крепится специальная заглушка. От датчика провода идут к термостату через ранее сделанные штробы. После этого можно приступить к заделыванию штроб при помощи штукатурки или шпаклевки.

Что касается самого пола после установки теплой системы, то тут следует выбрать качественный раствор для работы. Стоит заранее определиться с тем, чем залить теплый пол под плитку. Ведь вариантов существует огромное количество.

Когда все пункты выполнены и соблюдена технология в полном объеме, стоит проверить, работает ли правильно система с эффективностью теплоотдачи. Для начала проводиться тест системы, позволяющий определить возможные повреждения нагревательных секций, самого термостата вместе с датчиком. Останется лишь залить стяжку для последующего настила керамической плитки в ванной комнате. Но стоит подумать о том, какая плитка теплее на пол. На этот вопрос ответ можно найти самостоятельно или проконсультироваться со специалистами.

Финишная отделка плиткой

При устройстве в качестве финишного слоя пола в ванной комнаты плитки, следует помнить о ее особенностях при сочетании с рабочей системой теплого пола.

Плитка может монтироваться на бетонный пол, в который помещен кабель электрического теплого пола или другой компонент системы. Его можно назвать классическим вариантом. Но процесс устройства всего пола занимает продолжительное время за счет длительного срока высыхания раствора, а также просыхания уложенной плитки. До этого момента включение системы теплого пола не должно осуществляться, чтобы исключить преждевременное высыхание и повреждение участков.

Сроки выполнения работ будут сокращены при устройстве инфракрасного теплого пола, который помещается в специальную защитную пленку. Никакой стяжки при этом по верху делать не придется. Нельзя осуществить фиксацию плитки непосредственно на пленку, так как из-за клея может быть повреждена структура всей системы. Под плитку обычно используется лист гипсокартона, цементно-стружечная плита или стекломагнезитовый лист. Последние два варианта лишь сократят расстояние от пола до потолка в ванной комнате.

Если устраивается теплый пол из электрических матов, то монтаж керамической плитки выполняется сразу же на него. От производителя лишь поступают требования по правилам монтажа плитки. В процессе выполнения работ должны быть использованы специальные смеси и клея, подходящие для работы с теплыми полами. Если приобрести обычный плиточный клей, то от постоянного нагрева и охлаждения он потеряет свои свойства и качества, начнет разрушаться.

Специальный клей содержит в составе пластификаторы, или может быть создан на основе эпоксидных смол. Лучше всего данный процесс доверить профессионалу, который имеет опыт работы с системой теплого пола в ванной комнате под плитку.

Видео:

Видео:

Видео:

Видео:

монтаж электрической и водяной системы самостоятельно

На чтение 12 мин. Просмотров 1.3k. Обновлено

Тёплый пол — прекрасный способ для отапливания помещения. Особенно важен такой обогрев в ванной, где повышенная влажность. Чаще пол в ванне выложен кафельной плиткой, она выглядит красиво и не пропускает воду. Встаёт вопрос — совместимо ли половое отопление с плиткой.

Мы попробуем разобраться в этом — рассмотрим виды тёплых полов, их положительные и отрицательные стороны. Вы узнаете — какой вариант лучше подходит для ванной с плиткой, и как осуществить монтаж своими руками.

Как сочетаются тёплый пол и плитка?

Плитка — прохладный материал, и без дополнительного обогрева стоять на ней не уютно, особенно после ванных процедур. В данном случае, на помощь приходят тёплые полы, они способны равномерно обогреть её до нужного уровня.

Обустраивать под плитку возможно как электрический, так и водяной обогрев. Утверждение о том, что электрический пол во влажной комнате опасен и возможен удар током не более чем миф. Ведь ещё с уроков физики известно, что керамика не проводит электрический ток. Кроме того, несомненна польза в этом плане изоляционного слоя.

Использование кабельных матов или инфракрасной плёнки для обогрева ванной, вообще сводит риск удара током к минимуму.

Керамика сохраняет свои свойства при нагревании до 60 градусов, поэтому в этом плане она так же отлично сочетается с греющими полами. А из-за небольшой её толщины, размер теплопотерь не значителен, а теплоотдача огромна.

Кроме того, керамическая плитка идеальный отделочный материал для водяного пола, так как имеет низкую гидроскопичность.

Виды тёплых полов

Есть две разновидности греющий полов — электрические и водяные. В ванне, они могут использоваться как единственный или дополнительный обогрев.

ВИДЫ ТЕПЛЫХ ПОЛОВ. ВОДЯНОЙ, КАБЕЛЬНЫЙ, ИНФРАКРАСНЫЙ. СРАВНЕНИЕ ПО 10 ПАРАМЕТРАМ


Watch this video on YouTube

Водяные

Водяной тёплый пол — устройство из труб, которые размещены на поверхности. Внутри них циркулирует горячая жидкость, именно она служит источником тепла.

Подпитывается система от центрального отопления или автономного котла, а циркуляция жидкости обеспечивается при помощи насоса. Конструкция заливается стяжкой из бетона, а поверх стелется отделочные покрытия, в качестве которой идеально подходит керамическая плитка.

Электрические

Электрический тёплый пол работает от электрической сети. Принцип его функционирования заключается в преобразовании электроэнергии в тепловую. Он делится на:

  1. Кабельный — провод имеющий токопроводящую жилу. Проходящий ток по ней приводит к нагреву кабеля. Кабельные  модели бывают:
  2. От отдельного провода — он размещается по всей площади комнаты с определённым шагом;
  3. От кабеля, объединённого в маты — провод уже закреплён на полотне, обычно с шагом 9 см, что упрощает его укладку.

Укладываются кабельные отопительные системы под стяжку, или настильным способом. Хотя для размещения в ванной под плитку рекомендован первый метод. Удобны для такого помещения маты, так как они могут монтироваться в слой плиточного клея.

  • Инфракрасный — современный вид полов с обогревом, подразделяется на:
  • плёночные — двухслойная плёнка с карбоновым слоем внутри, толщина всего 0,4 мм;
  • стержневые — полотно, с размещёнными на нём карбоновыми стержнями.

Инфракрасные устройства обогревают поверхность за счёт инфракрасных волн, которые они излучают. Монтируются плёночные или стержневые тёплые полы в ванной под плитку в слой плиточного клея.

Сравним системы, плюсы и минусы

Проведем сравнительный анализ моделей тёплого пола, наиболее подходящих для ванной с плиткой:

  1. Себестоимость. Водяной пол в плане материала и эксплуатации дешевле, особенно если не требуется обустройство котельного оборудования. Сооружение электрических систем выйдет дороже, на это влияет цена материала, кроме того потребуется приобрести терморегулятор и датчик. Эксплуатация так же стоит не дешево, ведь работают они от электричества, а тарифы на него высокие.
  2. Безопасность. При использовании электрических полов риск удара током минимален, только при неполадке устройства. Водяная греющая система абсолютно не опасна, единственное — есть вероятность протечек.
  3. Надёжность. Электрический вид обогрева — надёжный и долговечный, может сломаться лишь терморегулятор. Водяные полы прочны, но при протечке, потребуется демонтаж стяжки.
  4. Мощность. В электрополах она находится в диапазоне 15 — 30 градусов. В водяных — достигает 50 градусов.
  5. Монтаж. Укладка греющих приборов с жидким теплоносителем трудоёмкий и долгий процесс. Обустройство электрических полов, особенно инфракрасных, или матов, дело простое и более быстрое.

Тёплый пол, размещённый под плиткой в ванной комнате, обладает своими преимущества и недостатками. К положительным сторонам можно отнести прогрев холодного плиточного материала, и понижение влажности в комнате. Напольное отопление не опасно для человека. Электромагнитные волны, излучаемые кабельными полами минимальны, а в инфракрасных полах они вообще отсутствуют.

Стоит отметить, что греющий пол в ванной не позволяет образовываться плесени и грибку, соответственно не дает развиваться микробам. Такой обогрев не сушит воздух, тем самым создаётся комфортный микроклимат в помещении, что благоприятно сказывается на здоровье человека.

Минус — продолжительный монтаж для видов, укладываемых под стяжку (водяных или кабельных).

Критерии выбора теплого пола под плитку в ванную

Под плитку в ванну подойдёт любой греющий пол, но прежде чем покупать его, необходимо вычислить размер мощности устройства. На этот показатель влияет — будет он основным или дополнительным отоплением. Если дом многоквартирный, то там уже присутствуют радиаторы, и достаточно мощности 80 — 100 Вт/м2.

При наличии не отапливаемого помещения, мощность высчитывается с учётом теплопотерь. Но независимо от этого, для санузла рекомендовано 130 — 160 Вт/ м2.

После определения размера мощности, выбирается вид системы. Для данного помещения удобными считаются маты, они простые в установке, и не забирают высоту потолков, так как имеют малую толщину, и могут укладываться в плиточный клей.

Если потолки высокие, то подойдут кабельные модели в стяжку, хотя их монтаж займёт много времени. Ну, а если есть средства, то лучше приобрести инфракрасный стержневой, он не сложен в укладке и не заберёт полезную площадь.

В частных строениях, где позволяют потолки и есть автономный источник тепла, рекомендован монтаж в ванне под плитку тёплых водяных полов.

Приобретая обогревательный комплекс, следует убедиться в качестве материала и наличия гарантийного обслуживания. Так же будет полезным ознакомиться с отзывами в интернете. Специалисты не советуют брать самые дешёвые модели, лучше отдавать предпочтение средним по цене видам.

Пошаговая инструкция укладки кабельных мат

Теплый пол в ванной комнате под плитку Rexant своими руками Ремонт ванной комнаты.


Watch this video on YouTube

Перед установкой кабельного пола в ванной под плитку, следует набросать чертёж расположения нагревательных элементов, подготовить материал и инструменты, чтобы не отвлекаться  в момент работы.

Итак, делаем тёплые полы в ванной под плитку из кабельных мат, процесс состоит из нескольких этапов.

Подготовка основания

При наличии старого напольного покрытия — оно демонтируется.   Поверхность выравнивается и очищается от мусора. Имеющиеся трещины заделываются, это будет способствовать качественному размещению материала.

Если есть большие перепады, то лучше установить тонкий выравнивающий слой стяжки.

Установка терморегулятора

Начинать следует с определения места для терморегулятора. Размещать рекомендуется недалеко от электрического счётчика, на расстоянии не меньше 30 см от пола. Производит установку в ванной не рекомендовано, могут окислиться контакты.

Проделывается углубление, в которое надо установить подрозетник, а от него на стене к полу провести штробы, для размещения кабеля. Для эффективной работы тёплого пола нужно установить отдельный выключатель.

Гидро и теплоизоляция

В качестве гидроизоляционного материала можно использовать полиэтиленовую плёнку, а как утеплитель пенополистирол или пенопласт толщиной 30 мм. Рекомендован материал с отражающим слоем, что повысит КПД конструкции.

Выбирать толщину теплоизоляции следует в зависимости от показателя теплопотерь в помещении. Если комната находится на первом этаже, то слой утеплителя нужен толще.

Укладка мат

Начинать надо с отрезания мат нужной длины. Для этого, маты разворачиваются и отрезается требуемый размер. Разрез следует делать по сетке аккуратно, чтоб не повредит кабель.

Укладывать маты нужно на расстоянии 5 см от стены, и 10 см от горячих стояков. Сетка фиксируется к основе на плиточный клей, есть маты с клеевой основой, это облегчает монтаж.

Подключение

Концы провода заводятся в подрозетник, их нужно зачистить и подключить к соответствующим фазам терморегулятора.

Затем, от подрозетника протягивается гофратруба. Она так же размещается в проделанном углубление в стене, и в утеплителе на полу. На втором её конце устанавливается заглушка. Гофра укладывается между петлями кабеля, в неё помещается датчик, он подключается к регулятору.

Последний этап — запитывание терморегулятора от элекросети.

Финишное покрытие

Плитку, при укладке мат в качестве отопительной системы, можно крепить на нагревательные элементы, для этого применяется плиточный клей. Но перед этим, прибор следует проверить в работе.

Инструкция поэтапной укладки водяного теплого пола

Устройство водяных тёплых полов в ванной — более сложный процесс, чем установка электрического обогрева. Особое значение отводится трубам, они должны выдерживать высокие температуры и давление.

Укладка состоит их нескольких этапов.

Подготовка основы

Работы по подготовке основания под трубопровод такие же, как и при монтаже электрического отопления.

Поверхность очищается от старой отделки и гидроизоляционного слоя, выравниваются и заделываются трещины. При наличии больших перепадов рекомендовано залить слой черновой стяжки.

Утепление

На основание сначала кладётся гидроизоляция — полиэтилен. Она стелется с заходом на стены и имеющиеся трубы — 10 см.

Затем, по периметру помещения монтируется демпферная лента — это защитит бетонную поверхность от растрескивания при нагреве.

Монтаж теплоизоляционного материала — пенополистирольных плит, они минимизируют теплопотери. Если квартира находится на первом этаже, или над холодным помещением, то подойдёт керамзит.

Сверху утеплителя кладётся монтажная сетка, она улучшит сцепление стяжки, а так же, к ней будут фиксироваться трубы. Если в качестве теплоизоляционного материала используются плиты с бобышками, то решётка не нужна, нагревательный элемент будет крепиться в пазах.

Установка коллектора

Коллекторный шкаф размещается на месте с лёгким доступом. Он может крепиться прямо на стену, или в проделанном в ней углублении.

В шкафу устанавливается насосно-распределительный узел.

Монтаж трубопровода

Для облегчения укладки трубопровода нужно заранее подготовить чертёж. Укладка возможна по схеме «змейка» или «улитка», шаг для труб под керамику 200 мм. Для ванной комнаты рекомендована схема «спираль».

Начинать монтаж трубы следует от коллектора, и заканчивать так же нужно около него. Нагревательный элемент крепится с помощью хомутов к монтажной сетке, расстояние между крепежами 50 см, или размещается между бобышками.

Подключение

Коллекторная группа подключается к источнику тепла, это может быть центральное отопление или автономный бойлер.

Обратный и подающий трубопровод тёплого пола подсоединяются к соответствующим отводам гребёнки, с помощью зажимной муфты.

Проверка системы

Проверка заключается в наполнении труб водой, и устранения из них воздушных масс. Затем поступление теплоносителя перекрывается и монометром проверяется герметичность магистрали. При тестировании, давление в системе устанавливается больше на 50% чем рабочее. Если оно падает, то есть протечка, которую следует устранить.

Но если за сутки давление не упало, то можно переходить к возведению стяжки.

Заливка стяжки

Для заливки стяжки используется бетонно-цементный состав, или бетон из мелких фракций. Чтобы улучшить эксплуатационные показатели, рекомендовано в раствор, добавить пластификатор.

Стяжка выравнивается по установленным маячкам, допустимое отклонение по вертикальности ± 1 мм на 1 м2. Стандартная толщина стяжечного слоя 3 — 7 мм.  Затем пол оставляется на 4 недели, чтобы он мог высохнуть полностью, только тогда можно переходить к укладке плитки.

Первый запуск

Включать систему, водяную или электрическую, залитую стяжкой, нужно после прогрева верхнего слоя бетона калорифером. Если запустить пол при плохо застывшем растворе, то бетон может деформироваться и повредить нагревательный элемент.

При использовании мат или стержневого пола залитых плиточным клеем, перед включением устройства, так же надо время, чтобы клей хорошо просох.

Первый запуск водяного пола следует начинать с подачи теплоносителя нагретого до 20 — 25 градусов, и дать 2 дня поработать ему в таком режиме. Затем, каждый день температуру воды нужно поднимать на 10 градусов, а антифриза на 5.

Электрические полы так же включаются постепенно. Начинать нужно с малых оборотов, и на протяжении 3 дней повышать температуру до максимума. Затем в обратной последовательности произвести отключение.

При нагреве кабель расширяется, а остывая сужается, тем самым остаётся зазор между ним и бетоном. В приделах этого промежутка в дальнейшем и будет происходить расширение провода.

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

Если половой обогрев — это единственный источник тепла, то нужна плитка выдерживающая нагрев до +31 градуса. Рекомендованные виды — керамика, клинкерная плитка или керамогранит.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

Эксплуатация

Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.

К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.

Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.

Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.

Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.

120 фото основных идей и вариантов утепления пола

Ванная комната в доме является местом с переменной температурой и влажностью. Для комфортного проживания важно, чтобы конденсат со стен испарялся и выводился через систему вентиляции как можно быстрее. Кроме того, в ванной в качестве напольного преимущественно используется кафель, в зимнее время года очень неприятно холодящий ноги.

Для того чтобы принимать душ, а затем выходить из него было комфортно, применяются теплые полы водяного и электрического типа.

Краткое содержимое статьи:

Электрические теплые полы

Электрические или инфракрасные теплые полы для ванной представляют собой маты из текстиля (на фото видно, что они компактны и легко сворачиваются в рулон), в которые встроены нагревательные элементы, управляемые при помощи термостата. Таким образом, можно выставить температуру срабатывания вплоть до десятой доли градуса.

Высота пола при использовании нагревательных матов повышается незначительно – на 4-5 мм. Минусом является значительное потребление электроэнергии на обогрев, от 120 до 200 Вт/м2.

Для маленькой ванной комнаты размером 6 м2 потребление составляет порядка 720 Вт-1.2 Квт, поэтому применение электрических теплых полов ограничено многоквартирными домами в городской черте с щадящими тарифами на электроэнергию. Плюсы электрических полов – простота монтажа и эксплуатации, а также сравнительно невысокая стоимость термоматов.

При монтаже электрических теплых полов в ванной своими руками, нужно обратить внимание на следующие нюансы.

Поверхность, на которую стелются полы, должна быть относительно ровной, перепады не должны превышать 10 мм. Перед монтажом рекомендуется выровнять поверхность при помощи тонкого слоя стяжки.

Рекомендуется сделать перед монтажом инфракрасных теплых полов дополнительную гидроизоляцию пола в ванной при помощи жидкого стекла, битума или рубероида. После высыхания гидроизоляции, стелют утеплительную пленку, соединяя скотчем стыки.


Электрические теплые полы стелют таким образом, чтобы они не имели контакта со стеной, обычно рядом с ванной и по периметру помещения.

Терморегулятор прячется в электрический короб на стене вместе с розеткой. Термодатчик располагают в доступном месте, чтобы при необходимости его замены не понадобилось крушить кафель.


После проверки системы на работоспособность, поверх матов делается небольшая стяжка, поверх которой клеится кафельная плитка.

Водяные теплые полы

Преимущества водяных теплых полов:

  • Скрытая от глаз прокладка труб для обогрева. Большая производительность системы подогрева.
  • Значительная экономия электроэнергии относительно электрических теплых полов. Особенно актуальны водяные теплые полы в ванной на дачных участках и в индивидуальных жилищах, расположенных на территории садовых товариществ, где тариф за электроэнергию значительно выше, чем в многоквартирных домах.

Кроме того, подводящие кабеля электропитания в садовых товариществах как правило не рассчитаны на большие нагрузки.

Недостатками являются:

  • Высота уровня полов при монтаже системы увеличится на 6-10 см.
  • Большие экономические затраты на комплектующие и материалы, чем при монтаже инфракрасных полов.
  • В случае применения деревянных полов и слабой вентиляции в ванной комнате, недолговечность пола, рекомендуется стелить теплые водяные полы под кафельную плитку.

Водяные теплые полы представляют собой небольшого диаметра ПВХ, металлопластиковые либо медные трубы, выложенные по полу в определенном порядке – змейкой либо спиралью, по виду и принципу действия напоминая трубы в радиаторе.


Температура воды в трубах регулируется при помощи термостата. Поверх труб кладется кафель, бетонная стяжка с линолеумом или ламинатом, либо стелют деревянные полы. Хороший вариант для ванной комнаты – алюминиевая фольга с листами картона, хорошо передающие тепло, поверх которых кладут плитку.

Рекомендуется прокладывать теплые водяные полы ниже остальных полов в доме, чтобы в случае повреждения труб вода из них не затопила полы в соседних комнатах.

Подключаются водяные теплые полы в систему автономного отопления, что позволяет значительно сэкономить на электроэнергии, особенно в случаях газового или твердотопливного автономного отопления.

Какие теплые полы лучше, зависит конкретно от того, где они будут стелиться – насколько экономически оправдан тот или иной их тип, а также есть ли нужда в них летом. Электрические полы можно использовать круглый год, тогда как водяные работают вместе с системой автономного отопления.

Фото теплых полов в ванной



Также рекомендуем посетить:

Плитка для теплого пола: нюансы выбора

Теплый пол – это не только комфорт, но и основной источник обогрева квартиры или небольшого помещения. На сегодняшний день данной системой отопления никого не удивить. И если про виды и преимущества теплого пола знают многие, то зачастую при выборе покрытия покупатель теряется в богатом разнообразии ассортимента. Какую плитку для теплого пола выбрать и чем она различается – разберем в этой статье.

Керамическая плитка – проверенный временем вариант укладки для данной системы отопления. Именно она используется чаще всего в качестве финишного покрытия.

Чем предпочтителен этот вид покрытия?

  • Материал экологичен, даже при высоких температурах не выделяет токсичные вещества.
  • Не разрушается после многочисленного процесса «нагрев-остывание».
  • Керамическая плитка – прекрасное решение для тех, у кого мерзнут ноги.
  • Неприхотлива в уходе, легко чистится.
  • Один из наилучших показателей влагостойкости среди остальных материалов.
  • Плитка отличается прочностью, поэтому она износоустойчива.

Правила выбора плитки

Трудностей при выборе плитки, как правило, не возникает – большинство ее видов идеально подходит для укладки на любой вариант теплого пола. Благодаря высокой стойкости к скачкам температуры керамическая плитка оптимальна для помещений, где монтаж теплого пола планируется как единственный источник обогрева. Тем не менее, рассмотрим несколько важных моментов, о которых нельзя забывать:
  • Твердость материала определяется по десятиступенчатой шкале Мооса. Обычно в квартиру и дом закупают плитку 5-6 класса твердости.
  • Чтобы рассчитать верное количество плитки при покупке, необходимо к квадратным метрам помещения добавить около десяти процентов плитки на бой.
  • Правило золотой середины никто не отменял, поэтому чересчур тонкая плитка или же, наоборот, слишком толстая не подойдут для теплого пола. При первом варианте существует высокий риск, что плитка повредится. Во втором случае потребуется значительно больше трат для работы системы отопления.
  • От гладкой плитки лучше воздержаться, так как она имеет несколько минусов: скользкая, а также плохо проводит тепло.
  • При покупке керамической плитки и теплого пола следует предусмотреть расположение мебели, ванны, раковины, душевой кабинки и унитаза. Под этими зонами теплый пол под плитку не настилается, а плитка не кладется. Поэтому продумайте всё заранее, чтобы дополнительные расходы обошли вас стороной.
  • Влагопоглощение – не менее важный фактор при выборе плитки. В ванной комнате с теплым полом желательно использовать плитку с низким значением влагопоглощения – 3%. На кухне – 6%.
  • Плитку принято делить на пять классов устойчивости. Кафельная плитка второго класса подойдет для прихожей и ванной комнаты. Для остальных помещений можно выбрать как третий класс, так и четвертый.

Резюмируя сказанное выше: если вы хотите добавить дому не только уют и комфорт с помощью теплого пола, но и сделать акцент на красоте дизайна, то смело выбирайте керамическую плитку – ее ассортимент достаточно широк, а разнообразная расцветка удовлетворит даже самых взыскательных покупателей.

электрический и водяной. Устройство, установка, монтаж

Благодаря применению теплого пола в ванной, комфорт проживания увеличивается, влажность снижается, а осуществлять поддержку температуры воздуха в этом помещении становится легче. В большинстве ванных комнат и санузлов напольным отделочным материалом служит плитка. А так как материал это достаточно холодный, то дополнительный обогрев пола будет лишь плюсом.

Сейчас теплый пол не является чем-то экзотическим – его можно установить в любой ванной комнате. Такой источник тепла станет препятствием развитию в помещении ванной грибка и плесени. Вы не будете переживать о здоровье домочадцев, а попавшие на пол брызги будут быстро высыхать. Особенно удобен теплый пол в период, когда отключено центральное отопление, а температура воздуха низкая.

Тепло будет поступать снизу, обеспечивая комфортный микроклимат в санузле. Скрытость системы от взглядов считается преимуществом по сравнению даже с самым современным радиатором, который и забирает свободное пространство, и не украшает комнату. К тому же, вы сэкономите ресурсы, что особенно важно для частного дома. Правда изначально придется потратиться на обустройство системы, но все траты можно назвать оправданными.

Какой вид теплого пола выбрать?

Когда вы решили сделать теплый пол в туалете или ванной комнате, нужно определиться с типом системы.

Для утепления пола ванной применяется специальный электрический кабель или электрический элемент пленочного вида, а также водный теплоноситель. Во всех случаях система предусматривает наличие термодатчика и терморегулятора.

Отметим, что вариант водяного пола является хорошим выбором для частного дома, в котором работает автономное отопление. Такой теплый пол практически не монтируют в многоэтажных домах, ведь его запрещено подсоединять к центральному отоплению (дополнительная нагрузка может стать фактором, ведущим к сбою в работе отопительной системы), а установка отдельного котла стоит дорого. Потому для многоквартирных зданий чаще рекомендуется применение электрических систем. Многие предпочитают инфракрасный вариант, как не требующий подъема уровня пола.

Плюсы и минусы разновидностей

Как уже упоминалось, все разновидности теплых полов можно разделить на 2 вида – электрический (кабельный и пленочный) пол и водяной. Обсудим особенности каждого, оценив достоинства и имеющиеся минусы.

Водяной

Водяной теплый пол представляет собой экологичный теплый пол, который нагревается постепенно и не повреждает плитку. В нем применяется горячая вода и требуется установить специальный насос, отвечающий за ее циркуляцию. Затраты на него относительно невысоки, если сравнить с электрическим.

Минусом является необходимость разрешения для монтажа (в многоквартирном здании установка не разрешается), а также возможный риск образования протечек.

Электрический

Электрический теплый пол легче монтировать, помещая под плиткой нагревательный кабель или пленочное покрытие. С монтажом можно справиться самостоятельно. Его чаще выбирают для обогрева помещения малой площади. Таким полом можно пользоваться очень долго. При его установке вам не нужно думать о центральном отоплении, поэтому электрический пол подойдет для любого помещения.

Недостатками таких полов является неэкологичность, невозможность прокладки нагревательного кабеля в месте расположения сантехники, а также возможная деформация плитки, как следствие быстрого нагрева пола.

Выбрав пленочный вариант, вам не придется поднимать пол и делать стяжку. А так как соединение нагревательных элементов проводится не последовательно (как в кабельном подвиде), а параллельно, то даже при перегорании одной полосы, функция теплого пола в помещении сохранится.

Особенности монтажа: «пирог» теплого пола

Поверхность обязана быть хорошо очищенной и ровной (допустимы лишь минимальные неровности). Чтобы теплоизоляционный слой не деформировался, для выравнивания обычно применяют раствор из песка и цемента, который наносится тонким слоем.

До начала работ нужно узнать, разрешена ли установка теплого пола в ванной в данном здании. Если планируется сооружение стяжки, то на очищенную основу укладывают материалы, которые служат паро- и гидроизоляцией. Они могут быть представлены наливными и рулонными материалами, а также обмазочными веществами.

Если наливной материал включает битумные компоненты, то до укладки теплоизоляционного пенополистирольного материала битуму нужно дать хорошо просохнуть.

Как утеплитель используют жесткие минеральные плиты, пробковый материал, пенополистирол или специальную фольгу. Укладывая их, важно избежать образования зазоров и щелей (если в них проникнет раствор, это станет причиной возникновения температурных мостиков).

Установка водяного теплого пола

Первой задачей будет замена железных стояков, по которым проводится горячая вода, пластиковыми. После этого следует составить схему будущего теплого пола (расположения труб).

После укладки гидроизоляции заливается черновая стяжка, расположенная на 5-7 сантиметров ниже, чем будет финишное напольное покрытие. Чтобы стяжка не трескалась, ее нужно поливать 3-6 дней.

После этого расстилают фольгу и приступают к монтажу водяного пола. Сверяясь со схемой, фиксируют пластиковые трубы с шагом между их витками 15-20 см. После подсоединения системы к стояку подачи, оснащенному регулирующим краном, воду включают, чтобы проверить работу смонтированного пола.

Последними этапами будет устройство второго слоя стяжки и укладка финишного материала.

Укладка электрокабеля

Первым этапом будет создание схемы укладки кабеля с определением места для расположения датчика и термостата. Схему наносят на план, учитывая обход сантехнических приборов и определенный шаг между участками кабеля. Данная схема должна быть сохранена после монтажа.

Следующий этап работ – теплоизоляция. На ровную основу (неровности допустимы до 7-8 мм) укладывается утеплитель, который часто дополняется фольгой. Если основа неровная, делают бетонную стяжку.

Для установки кабеля удобно пользоваться металлической сеткой, на которой он закрепляется. Такая сетка будет придавать конструкции жесткости, а также препятствовать перекрещиванию витков кабеля. Также удобно использовать уже готовые термоматы.

После проверки сопротивляемости кабеля электрическая и тепловая часть соединяются близко к термостату. Монтируя терморегулятор, помещайте датчик в гофрированную трубу и располагайте ее выше уровня стяжки.

Далее после проверки сопротивления кабеля, целостности всех деталей и соединительной муфты основание заливается цементом с равномерным распределением его по полу.

Важно избежать образования пустот в стяжке, чтобы не уменьшить теплоотдачу и не вызвать местное перегревание. Толщина такой стяжки будет составлять 3-5 см. Система включается не раньше, чем через месяц после заливки стяжки, иначе в ней могут возникнуть трещины и повреждения кабеля.

Монтаж пленочного пола

Пленка выделяет инфракрасное излучение и представляет собой полосы шириной до 1 метра. Такие полосы продаются упакованными в полиэтилен. Если требуется разрезать материал, это делают по разметке, имеющейся на пленке. Пленочное покрытие может устанавливаться под любую финишную отделку, а так как толщина такой пленки небольшая, уровень пола практически не изменяется.

Если теплый пол монтируется, как дополнительное отопление, то пленку достаточно уложить лишь на 40-50% площади ванной комнаты. Пленку не укладывают под мебелью, стиральной машинкой, сантехникой и другими предметами. Ее не следует располагать близко к стене – желательно оставлять зазор минимум 10 сантиметров.

Если сравнить с установкой водяного и кабельного вариантов, этот подвид теплого пола устанавливать легче всего. Именно потому он наиболее доступен для самостоятельной установки. После демонтажа старого покрытия пола оценивают состояние основы. Важно обеспечить горизонтальную поверхность основания с неровностями до 3 мм. Если перепады больше, покрытие можно отшлифовать или заполнить самовыравнивающейся смесью.

Далее нужно просто уложить нагревательные элементы вниз токонесущей стороной в нужном количестве на гидроизоляционный материал. Обычно между полосами оставляют пустое пространство в 5 сантиметров. Для фиксации полос применяется строительный скотч, препятствующий сдвиганию пленки при работе. Линии разреза нужно обработать битумной изоляцией.

После подключения датчика и терморегулятора проверьте, работает ли теплый пол. Для изоляции нагревательных полос можно пользоваться мокрым методом (установить стяжку) или сухим способом (накрыть защитной пленкой). Если использовалась стяжка, систему не включают в течение месяца.
